Как подключить три фазы к частному дому?

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону и какие документы нужны для этого.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения.

Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

• Мощность сети.
• Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
• Количество фаз (в данном случае 3).
• Схема подключения.
• Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Важно также отметить, что часто перед подключением необходимо предоставлять данные о состоянии домашней электропроводки. Если в доме старая электропроводка, то высока вероятность, что представители электросетей не только не дадут разрешение на подключение трех фаз, но и сократят до минимального лимит по однофазной сети из соображений безопасности, так как проводка не может выдержать большой нагрузки.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

• первая — не больше 16 кВт;
• вторая — от 16 до 50 кВт.
• третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

Еще важно отметить насчет лимита мощности — чаще всего для рядового потребителя выделяется до 15 кВт. И в данном случае все зависит от состояния электрических сетей, мощности трансформатора в КТП либо в ТП. Если мощность небольшая, то снабжающая организация распределяет примерно мощность по домам и выше этой мощности нельзя подключить, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор — это уже более сложная процедура, так как нужно приобретать КТП, подключать к высоковольтной сети 6 (10) кВ.

Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

1. Удостоверение личности.
2. Идентификационный номер законопослушного налогоплательщика.
3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

• Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
• Сведения об их максимальной мощности.
• Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

1. Подготовка заявления с просьбой установки электросчетчика.
2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
3. Приобретение, а также программирование электросчетчика.
4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства.  Документы, согласование, подключение, более сложная схема проводки и соответственно дороже электромонтаж, поэтому еще раз хорошо подумайте, нужны ли вам три фазы.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Как подключить 3 фазы

Общая схема трехфазного подключения

Несмотря на, то строите ли вы новый дом или хотите модернизировать старый без электропроводки обойтись не получится, поскольку все приборы в доме потребляют электроэнергию в большей или меньшей мере. Подключение частного дома к электросети дело непростое и небыстрое.

Существует два типа электропитания одно- и трехфазный. Большинство используют однофазный тип и считают, что этого достаточно. Так и есть. Сейчас же все чаще выбирают трехфазный, поскольку он позволяет значительно снизить нагрузку на сеть равномерно распределив ее на три параллельные линии.

Разница между трехфазным и однофазным подключением

Большинство считают, что, перейдя на трехфазное подключение дома можно увеличить потребляемую мощность. Но это совсем не так. Такой вопрос следует решать с компанией, которая поставляет электричество. В данном типе подключения используют 4 или 5 проводов. Три линии подачи тока (фаза), нулевой проводник (или просто ноль) и заземление, иногда ноль и заземление подключают одним проводом.

Сравнение типов подключения

В таком случае можно примерно рассчитать количество приборов, которые можно одновременно включить в сеть на каждую линию чтобы не было перенапряжения. В однофазовом подключении используют 2 или 3 провода. Соответственно 1 фаза, 1 ноль и заземление.

Тогда все напряжение идет на одну линию и перегрузок просто не избежать.Силовой щиток однофазного электроснабжения частного дома немного меньше чем для трехфазного, и если нужно заменить один на другой, то придется добавить свободного места. Что касается использования домовой проводки, то и тут есть различия. В первом случае толщина жил кабеля значительно больше, чем во втором, поскольку и нагрузка тоже выше.

Документация для подключения.

Для того чтобы не было проблем с законом все нужно сделать как следует и подготовить необходимые документы и договора.

• Энергоснабжающая компания должна дать определенные условия эксплуатации.
• Проектная документация на снабжение здания электроэнергией.
• Акт разграничения по балансовой принадлежности.
• Акт лабораторных исследований схемы, которая собрана для определенного дома.
• Акт осмотра всего оборудования.
• Договор с энергосбытовой компанией.

Проект трехфазной сети.

Для начала нужно сделать проект, где будут учтены все особенности потребления электроэнергии. Чаще всего делают разделение на группы потребителей, то есть розетки отдельно подключаются, а освещение отдельно. Это дает возможность отключить отдельную группу для ремонтных работ и не доставлять неудобства в использовании другой группы.

Проект трехфазной сети

Для каждой рассчитывают максимальную мощность потребления электричества, и соответственно подбирают провода нужной толщины. Например, для освещения чаще используют провод толщиной полтора сантиметра, а для розеток – 2,5 см.

Для каждой группы нужно использовать приборы автоматического выключения тока, чтобы при коротком замыкании не возникло возгорание проводки. Имея на руках проект подключения дома можно рассчитать количество необходимых материалов (проводов), приборов и даже планируемый размер силового щитка. А также можно наметить размещение розеток, выключателей и стабилизирующих устройств.

Как подключать?

Существует два вида подключения. Подземный и воздушный. Для частного дома используют преимущественно второй вариант, потому что:

• меньше времени тратиться на работу;
• есть возможность использования любых схем;
• стоимость подключения значительно ниже;
• при необходимости легче ремонтировать.

Нужно учитывать, что при воздушном подключении расстояние до ближайшего столба к частному дому должно быть не больше 15 м. Если же отрезок длиннее, нужно добавить дополнительный столб чтобы избежать сильного провисания или обрыва линии при плохих погодных условиях. Вблизи не должно быть крупных деревьев или больших веток.А также провода не должны мешать перемещению транспортных средств или пешеходов На частный дом трехфазная линия крепится на высоте не меньше чем 2,7м, а при необходимости и выше. Там помещают специальные изоляторы, к которым и присоединяется питание, а уже оттуда провода идут к силовому щиту.

Щиток лучше прикрепить на фасаде здания. Дальше от щитка по всему дому идут в нужных направлениях провода. Если есть пристройки где используется электричество, то к ним проводка идет тоже от щитка. Счетчик для трехфазной линии.

Для особого подключения электричества нужен и особенный счетчик.

Счетчики для трехфазного подключения позволяют экономить электроэнергию, выбрать модель, подходящую именно потребителю, отслеживать перепады напряжения. Такие приборы есть трех видов:

1. Прямого включения. Подключаются непосредственно к сети.
2. Полукосвенного включения. Нужен трансформатор напряжения. При оплате, показания счетчика умножаются на коэффициент трансформации, который указан на приборе.
3. Косвенного включения. Нужен трансформатор напряжения и силы тока. Подходит тем, кто подключается от высоковольтных линий электропередач. Чаще всего используют на предприятиях.

Для однофазного счетчика существует одна стандартная схема подключения, а для счетчиков трехфазной линии их много, поскольку видов несколько. Устройства прямого включения имеют схему подключения немного схожую на схему однофазного счетчика. Обязательно следует учитывать порядок присоединения проводов в соответствии с цветом, который указан в схеме и не забывать, что четные номера — это нагрузка, а нечетные — цвет провода. Схема подключения размещена на задней крышке прибора, а также в паспорте.

Электросчетчик полукосвенного включения также применяют в домах и для их подключения есть множество схем. Чаще всего используются три из них: десятипроводная схема подключения, схема по типу звезда, соединение с помощью коробки с клеммами.

Первая самая распространенная, поскольку самая простая. По данной схеме для каждой фазы используют три провода, которые присоединяются в строгом порядке, десятый провод — ноль. Всегда выбирается такая схема подключения счетчика, при которой можно легко отремонтировать ее любую часть. Какой бы ни была схема подключения частного дома к электросети, не стоит забывать, что работать с напряжением, не имея нужного образования небезопасно для жизни. Поэтому и для выбора нужной схемы, нужного счетчика электроэнергии, и для самого подключения следует воспользоваться услугами человека, который в этом непросто разбирается, а специально обучался несколько лет.

Вы предоставляете план дома, указываете места где нужно разместить розетки, выключатели, где будут стоять котлы или бойлер, а квалифицированный специалист рассчитает длину проводов, их толщину, и подберет все необходимые приборы для безопасного использования электропроводки в частном доме. Подключение частного дома к электросети дело непростое и небыстрое.

Похожие статьи

Определение места повреждения кабельный линий

Подвес для кабеля к тросу

Подключение частного дома к трехфазной электросети — схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка .

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

При установке лишь одного щитка вне частного дома (встречается и такое решение) используется бокс со степенью защиты IP31 (или 54).

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

• Значительно меньший объем работ.
• Возможность прокладки линии по любой схеме.
• Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
• Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

Рекомендовано для вас:

Схема подключения проходного выключателя в двух вариантах, правила и советы Как проверить конденсатор мультиметром по всем параметрам — инструкция Электрические схемы для начинающих электриков — условные обозначения

Трехфазная схема распределительного щита – 5 вариантов

Подробности Опубликовано: 08 Декабрь 2014 Просмотров: 113311

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов .

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С ). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину. все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь .

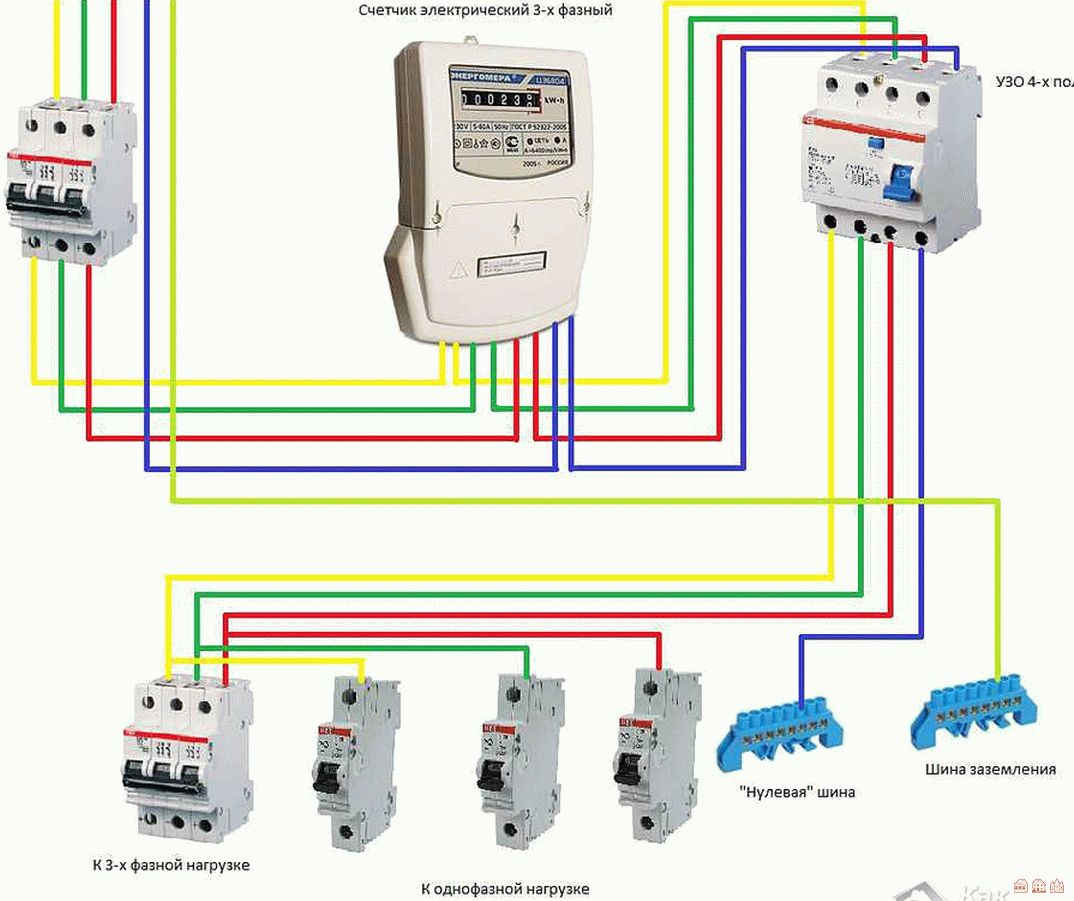

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор. – Электрик говорит, – «Наверно аккумулятор сел». – Химик говорит, – «Нет, скорее всего не тот бензин». – Механик,- «Я думаю, что это передача не работает.»

– Программист, – «Может выйдем из машины, и зайдем обратно?»

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://infoelectrik.ru/provoda-i-kabelya/trehfaznoe-podklyuchenie-chastnogo-doma. html, http://electroadvice.ru/electric/trexfaznoe-podklyuchenie-doma-sxema/, http://sam-sebe-electric.ru/raspredelitelnyj-shchit/39-trekhfaznaya-skhema-raspredelitelnogo-shchita

Что следует учесть, выполняя трехфазное подключение частного дома

Решая вопросы электроснабжения вновь построенного здания, его владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

При этом первоначально следует определиться с необходимым количеством фаз, требующихся для питания электроприборов. Обычно люди довольствуются однофазным электроснабжением, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

Потребляемая мощность

Среди отдельных домовладельцев бытует надежда, что переход на трехфазное питание позволяет увеличить разрешенную мощность потребления, интенсивнее пользоваться электроэнергией. Однако, этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, лишних резервов уже нет. Поэтому значительно увеличить расход электричества таким способом вряд ли получится.

Та величина разрешенной мощности, которую вам предоставят, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит. Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Условия работы изоляции электропроводки

Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа.

На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны.

Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение частного дома

Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

1. заниматься подготовкой технической документации;

2. решать технические вопросы.

Какие документы необходимо подготовить

Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

1. технические условия от энергоснабжающей организации;

2. проект производства электроснабжения здания;

3. акт разграничения по балансовой принадлежности;

4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования;

5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение.

Технические условия

Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

• способов подключения;

• использования защит;

• мест размещения электроприборов и щитов;

• ограничение доступа посторонних лиц;

• характеристики нагрузки.

Проект производства электроснабжения

Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные принципиальные и монтажные схемы;

3. ведомости;

4. требования нормативных документов и предписаний.

Акт разграничения по балансовой принадлежности

Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Технические вопросы трехфазного подключения частного дома

Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

Все присоединения проводников на ГЗШ выполняют болтовым соединением с шайбами и гайками, прочно затягивая резьбовое соединение. Этим добиваются минимального значения переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается на отдельное посадочное отверстие для удобного размыкания схемы с целью проведения различных измерений.

Основным материалом для ГЗШ служит медь, а в отдельных случаях допускается применять стальные сплавы. Использовать алюминий для главной защитной шины запрещено. На провода, подключаемые к ней, нельзя монтировать наконечники из алюминиевых сплавов.

От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП. Соответственно, законодательно они потребуют согласования и оплаты.

У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

Оно может быть выполнено:

1. на ближайшей опоре;

2. или на вводном щите, расположенном на стене либо внутри дома.

В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

Вводное распределительное устройство электроэнергии

Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

Для TN-S во вводно распределительный шкаф заводят пять жил — три фазы и два нуля: рабочий и защитный, как показано на картинке ниже.

Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

Чаще всего трехфазное подключение частного дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

• общую механическую прочность создаваемой конструкции;

• качество изоляции внешнего слоя;

• материал токоведущих жил.

Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

Когда ответвление выполняется подземным кабелем, то обращают внимание на:

• конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте;

• защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста. Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

Три фазы в частном доме: подключение, схема и назначение — Хозяин Дома

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Как подключить 3 фазы на 220 вольт

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на 380 В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает. Однако довольно часто возникает ситуация, когда питание участка осуществляется только одной фазой, то есть подведено лишь два провода – фазный и нулевой. В таких случаях приходится решать вопрос, как подключить трехфазный двигатель к сети 220 вольт. Это можно сделать различными способами, однако следует помнить, что подобное вмешательство и попытки изменить параметры, приведет к падению мощности и снижению общей эффективности работы электродвигателя.

Подключение 3х фазного двигателя на 220 без конденсаторов

Как правило, схемы без конденсаторов применяются для запуска в однофазной сети трехфазных двигателей малой мощности – от 0,5 до 2,2 киловатта. Времени на запуск тратится примерно столько же, как и при работе в трехфазном режиме.

В этих схемах применяются симисторы, под управлением импульсов с различной полярностью. Здесь же присутствуют симметричные динисторы, подающие сигналы управления в поток всех полупериодов, имеющихся в питающем напряжении.

Существует два варианта подключения и запуска. Первый вариант используется для электродвигателей, с частотой оборотов менее чем 1500 в минуту. Соединение обмоток выполнено треугольником. В качестве фазосдвигающего устройства используется специальная цепочка. Путем изменения сопротивления, на конденсаторе образуется напряжение, сдвинутое на определенный угол относительно основного напряжения. При достижении в конденсаторе уровня напряжения необходимого для переключения, происходит срабатывание динистора и симистора, вызывающее активацию силового двунаправленного ключа.

Второй вариант используется при запуске двигателей, частота вращения которых составляет 3000 об/мин. В эту же категорию входят устройства, установленные на механизмах, требующих большого момента сопротивления во время запуска. В этом случае необходимо обеспечение большого пускового момента. С этой целью в предыдущую схему были внесены изменения, и конденсаторы, необходимые для сдвига фаз, были заменены двумя электронными ключами. Первый ключ последовательно соединяется с фазной обмоткой, приводя к индуктивному сдвигу тока в ней. Подключение второго ключа – параллельное фазной обмотке, что способствует образованию в ней опережающего емкостного сдвига тока.

Данная схема подключения учитывает обмотки двигателя, смещенные в пространстве между собой на 120 0 С. При настройке определяется оптимальный угол сдвига тока в обмотках фаз, обеспечивающий надежный пуск устройства. При выполнении этого действия вполне возможно обойтись без каких-либо специальных приборов.

Подключение электродвигателя 380в на 220в через конденсатор

Для нормального подключения следует знать принцип действия трехфазного двигателя. При включении в трехфазную сеть, по его обмоткам в разные моменты времени поочередно начинает идти ток. То есть в определенный отрезок времени ток проходит через полюса каждой фазы, создавая так же поочередно магнитное поле вращения. Он оказывает влияние на обмотку ротора, вызывая вращение путем подталкивания в разных плоскостях в определенные моменты времени.

При включении такого двигателя в однофазную сеть, в создании вращающегося момента будет участвовать только одна обмотка и воздействие на ротор в этом случае происходит только в одной плоскости. Такого усилия совершенно недостаточно для сдвига и вращения ротора. Поэтому для того чтобы сдвинуть фазу полюсного тока, необходимо воспользоваться фазосдвигающими конденсаторами. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.

Расчет конденсатора для трехфазного двигателя в однофазной сети:

• При мощности электродвигателя не более 1,5 кВт в схеме будет достаточно одного рабочего конденсатора.
• Если же мощность двигателя свыше 1,5 кВт или он испытывает большие нагрузки во время запуска, в этом случае выполняется установка сразу двух конденсаторов – рабочего и пускового. Их подключение осуществляется параллельно, причем пусковой конденсатор нужен только для запуска, после чего происходит его автоматическое отключение.
• Управление работой схемы производится кнопкой ПУСК и тумблером отключения питания. Для запуска двигателя нажимается пусковая кнопка и удерживается до тех пор, пока не произойдет полное включение.

В случае необходимости обеспечить вращение в разные стороны, выполняется установка дополнительного тумблера, переключающего направление вращения ротора. Первый основной выход тумблера подключается к конденсатору, второй – к нулевому, а третий – к фазному проводу. Если подобная схема способствует падению мощности или слабому набору оборотов, в этом случае может потребоваться установка дополнительного пускового конденсатора.

Подключение 3х фазного двигателя на 220 без потери мощности

Наиболее простым и эффективным способом считается подключение трехфазного двигателя в однофазную сеть путем подключения третьего контакта, соединенного с фазосдвигающим конденсатором.

Наибольшая выходная мощность, которую возможно получить в бытовых условиях, составляет до 70% от номинальной. Такие результаты получаются в случае использования схемы «треугольник». Два контакта в распределительной коробке напрямую соединяются с проводами однофазной сети. Соединение третьего контакта выполняется через рабочий конденсатор с любым из первых двух контактов или проводов сети.

При отсутствии нагрузок, трехфазный двигатель возможно запускать с помощью только рабочего конденсатора. Однако при наличии даже небольшой нагрузки, обороты будут набираться очень медленно, или двигатель вообще не запустится. В этом случае потребуется дополнительное подключение пускового конденсатора. Он включается буквально на 2-3 секунды, чтобы обороты двигателя могли достигнуть 70% от номинальных. После этого конденсатор сразу же отключается и разряжается.

Таким образом, при решении вопроса как подключить трехфазный двигатель к сети 220 вольт, необходимо учитывать все факторы. Особое внимание следует уделить конденсаторам, поскольку от их действия зависит работа всей системы.

Широко применяемые на производствах электродвигатели асинхронные соединяют «треугольником» или «звездой». Первый тип в основном используют для моторов продолжительного пуска и работы. Совместное подключение применяют для пуска высокомощных электродвигателей. Подключение «звезда» используют в начале пуска, переходя затем на «треугольник». Применяется также схема подключения трехфазного электродвигателя на 220 вольт.

Разновидностей моторов много, но для всех, главной характеристикой является напряжение, подаваемое на механизмы, и мощность самих двигателей.

При подключении к 220в на мотор действуют высокие пусковые токи, снижающие его срок эксплуатации. В промышленности редко используют соединение треугольником Мощные электродвигатели подключают «звездой».

Для перехода со схемы подключения электродвигателя 380 на 220 есть несколько вариантов, каждый из которых отличается преимуществами и недостатками.

Переподключение с 380 вольт на 220

Очень важно понимать, как подключается трехфазный электродвигатель к сети 220в. Чтобы трехфазный двигатель подключить к 220в, заметим, что у него есть шесть выводов, что соответствует трем обмоткам. При помощи тестера провода прозванивают, чтобы найти катушки. Их концы соединяем по два – получается соединение «треугольник» (и три конца).

Для начала, два конца сетевого провода (220 в) подключаем к любым двум концам нашего «треугольника». Оставшийся конец (оставшаяся пара скрученных проводов катушки) подсоединяется к концу конденсатора, а оставшийся провод конденсатора также соединяется с одним из концов сетевого провода и катушек.

От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. Проделав все указанные действия, запускаем двигатель, подав на него 220 в.

Электромотор должен заработать. Если этого не произошло, или он не вышел на требуемую мощность, необходимо вернуться на первый этап, чтобы поменять местами провода, т.е. переподключить обмотки.

Если при включении, мотор гудит, но не крутиться, требуется дополнительно установить (через кнопку) конденсатор. Он будет в момент пуска давать двигателю толчок, заставляя крутиться.

Видео: Как подключить электродвигатель с 380 на 220

Прозванивание, т.е. измерение сопротивления, проводится тестером. Если такой отсутствует, воспользоваться можно батарейкой и обычной лампой для фонарика: в цепь, последовательно с лампой, подсоединяют определяемые провода. Если концы одной обмотки найдены – лампа загорается.

Труднее гораздо найти определить начало и концы обмоток. Без вольтметра со стрелкой не обойтись.

Подсоединить потребуется к обмотке батарейку, а к другой — вольтметр.

Разрывая контакт провода с батарейкой, наблюдают, отклоняется ли стрелка и в какую сторону. Те же действия проводят с оставшимися обмотками, изменяя, если нужно, полярность. Добиваются чтобы отклонялась стрелка в ту же сторону, что при первом измерении.

Схема звезда-треугольник

В отечественных моторах часто «звезда» собрана уже, а треугольник требуется реализовать, т.е. подключить три фазы, а из оставшихся шести концов обмотки собрать звезду. Ниже дан чертеж, чтобы разобраться было легче.

Главным плюсом соединения трехфазной цепи звездой считают то, что мотор вырабатывает наибольшую мощность.

Тем не менее, подобное соединение «любят» любители, но не часто применяют на производствах, поскольку схема подключения сложная.

Чтобы она работала необходимо три пускателя:

К первому из них –К1 с одной стороны подключается обмотка статора, с другой – ток. Оставшиеся концы статора соединяют с пускателями К2 и К3, а затем для получения «треугольника» к фазам подключаются и обмотка с К2.

Подключив в фазу К3, незначительно укорачивают оставшиеся концы для получения схемы «звезда».

Важно: недопустимо одновременно включать К3 и К2, чтобы не произошло короткое замыкание, которое может приводить к отключению автомата мотора электрического. Во избежание этого, применяют электроблокировку. Работает это так: при включении одного из пускателей, другой отключается, т.е. его контакты размыкаются.

Как работает схема

При включении К1 с помощью реле времени включается К3. Мотор трехфазный, включенный по схеме «звезда» работает с большей мощностью, чем обычно. После некоторого времени, размыкаются контакты реле К3, но запускается К2. Теперь схема работы мотора — «треугольник», а мощность его становится меньше.

Когда требуется отключение питания, запускается К1. Схема повторяется при последующих циклах.

Очень сложное соединение требует навыков и не рекомендуется к реализации новичками.

Другие подключения электродвигателя

Схем несколько:

1. Более часто, чем вариант описанный, применяется схема с конденсатором, который поможет значительно уменьшить мощность. Одни из контактов рабочего конденсатора подключается к нулю, второй – к третьему выходу мотора электрического. В результате имеем агрегат малой мощности (1,5 Вт). При большой мощности двигателя, в схему потребуется внесение пускового конденсатора. При однофазном подключении он просто компенсирует третий выход.
2. Асинхронный мотор несложно соединить звездой или треугольником при переходе с 380в на 220. У таких моторов обмоток три. Чтобы изменить напряжение, необходимо выходы, идущие к вершинам соединений, поменять местами.
3. При подключении электромоторов, важно тщательно изучить паспорта, сертификаты и инструкции, потому что в импортных моделях встречается часто «треугольник», адаптированный под наши 220В. Такие моторы при игнорировании этого и включении «звездой, просто сгорают. Если мощность более 3 кВт, к бытовой сети мотор нельзя. Чревато это коротким замыканием и даже выход из строя автомата УЗО.

Рекомендуем:

Включение трехфазного двигателя в однофазную сеть

Ротор, подключенного к трехфазной цепи трехфазного двигателя, вращается благодаря магнитному полю, создаваемом током, идущим в разное время по разным обмоткам. Но, при подключении такого двигателя к цепи однофазной, не возникает вращающий момент, который мог бы вращать ротор. Наиболее простым способом подключения двигателей трехфазных к однофазной цепи является подсоединение его третьего контакта через фазосдвигающий конденсатор.

Включенные в однофазную сеть такой мотор имеет такую же частоту вращения, как при работе от трехфазной сети. Но о мощности нельзя сказать этого: ее потери значительны и зависят они от емкости конденсатора фазосдвигающего, условия работы мотора, выбранной схемы подключения. Потери на ориентировочно достигают 30-50%.

Цепи могут быть двух — , трех-, шестифазными, но наиболее применяемыми являются трехфазные. Под трехфазной цепью понимают совокупность цепей электрических с одинаковой частотой синусоидальной ЭДС, которые отличаются по фазе, но создаются общим источником энергии.

Если нагрузка в фазах одинакова, цепь является симметричной. У трехфазных несимметричных цепей – она разная. Полная мощность складывается из активной мощности трехфазной цепи и реактивной.

Хотя большинство двигателей справляется с работой от однофазной сети, но хорошо работать могут не все. Лучше других в этом смысле двигатели асинхронные, которые рассчитаны на напряжение 380/220 В (первое — для звезды, второе – треугольника).

Это рабочее напряжение всегда указывают в паспорте и на прикрепленной к двигателю табличке. Также там указана схема подключения и варианты ее изменения.

Если присутствует «А», это свидетельствует о том, что использоваться может как схема «треугольник», так и «звезда». «Б» сообщает о том, что подключены обмотки «звездой» и не могут быть соединены по – другому.

Получится в результате должно: при разрыве контактов обмотки с батареей, электрический потенциал той же полярности (т.е. отклонение стрелки происходит в ту же сторону) должен появляться на двух оставшихся обмотках. Выводы начала (А1, В1, С1) и конца (А2, В2, С2) помечают и подсоединяют по схеме.

Использование магнитного пускателя

Применение схемы подключения электродвигателя 380 через пускатель хорошо тем, что пуск производить можно дистанционно. Преимущество пускателя перед рубильником (или другим устройством) в том, что пускатель можно разместить в шкафу, а в рабочую зону вынести элементы управления, напряжение и токи при этом минимальны, следовательно, провода подойдут меньшего сечения.

Помимо этого, подключение с использованием пускателя обеспечивает безопасность в случае, если «пропадает» напряжение, поскольку при этом происходит размыкание силовых контактов, когда же напряжение вновь появится, пускатель без нажатия пусковой кнопки его не подаст на оборудование.

Схема подключения пускателя асинхронного двигателя электрического 380в:

На контактах 1,2,3 и пусковой кнопке 1 (разомкнутой) напряжение присутствует в начальный момент. Затем оно подается через замкнутые контакты этой кнопки (при нажатии на «Пуск») на контакты пускателя К2 катушки, замыкая ее. Катушкой создается магнитное поле, сердечник притягивается, контакты пускателя замыкаются, приводя в движение мотор.

Одновременно с этим происходит замыкание контакта NO, с которого подается фаза на катушку через кнопку «Стоп». Получается, что, когда отпускают кнопку «Пуск», цепь катушки остается замкнутой, как и силовые контакты.

Нажав «Стоп», цепь разрывают, возвращая размыкая силовые контакты. С питающих двигатель проводников и NO исчезает напряжение.

Видео: Подключение асинхронного двигателя. Определение типа двигателя.

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

• с помощью электронного преобразователя напряжения;
• путём применения трансформатора;
• использованием трёх фаз;
• используя трёхфазный двигатель в качестве генератора;
• пользуясь конденсаторной схемой.

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Рис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор. преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Рис. 3. Подключение пускового конденсатора

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Рис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Рис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

• стабильные параметры тока;
• безопасная эксплуатация;
• обеспечение заявленной выходной мощности;
• компактность установки.

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

380 вольт 3 фазы частный дом схема. Три фазы в частном доме: подключение, схема и назначение

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые — 220? Почему у одних потребителей напряжение трёхфазное, а у других — однофазное?

Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное).

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я , это обширная тема. По отношению к нулю на всех трёх фазах — напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу — на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке, и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники — про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких — почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Кроме того чрезмерно нагруженной фазе будет тяжело и обидно, что другие «отдыхают»)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

• Простота
• Дешевизна
• Ниже опасное напряжение

Однофазная сеть 220 В, минусы

• Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

• Мощность ограничена только сечением проводов
• Экономия при трехфазном потреблении
• Питание промышленного оборудования
• Возможность переключения однофазной нагрузки на «хорошую» фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

• Дороже оборудование
• Более опасное напряжение

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат — вводной, далее — по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток — одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше — трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее ), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого — не более 40 А.

Про выбор защитного автомата я уже . А про выбор сечения провода — . Там же — жаркие обсуждения вопросов.

Но если мощность потребителя — 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Например, 15 кВт — это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие «ящички»:

Может, это будет интересно:

Трехфазный ввод. Вводной автомат перед счетчиком.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются «Звезда» и «Треугольник».

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме «Звезда» , то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В «Звезду» подключены все наши квартиры и дома с однофазным вводом, другой пример — подключение ТЭНов в мощных и .

Когда нагрузка на напряжение 380В, то она включается по схеме «Треугольник», то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под «исходно» я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям — нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Наглядно:

Трехфазное питание — ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 — от сотен до тысяч кВт. С ТП2 напряжение поступает к нам — на несколько многоквартирных домов, на частный сектор, и т.п.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно — 380 В.

Фото

Напоследок — ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители — однофазные.

Друзья, на сегодня всё, всем удачи!

Жду отзывов и вопросов в комментариях!

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?» Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме ? Как их подключить без ошибок ?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки , когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый . Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль .

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой , логически понимаем, что фаза будет любого другого оставшегося цвета , уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять .

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять . Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь , позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Чтобы правильно осуществить трехфазное подключение дачного дома последуйте следующим рекомендациям. Прежде всего, вы должны знать, почему следует выбрать именно этот способ обеспечения дома электроэнергией. На сегодняшний день этот способ является наиболее распространенным из-за интересов экономии.

При трехфазном подключении к дачному дому будут подведены сразу три линейных провода в комплекте с одним нулевым или как его еще называют нейтральным.

Последний, выполняет особую функцию. Он одновременно выступает как защитный и рабочий проводник. Бывают случаи, когда вводят сразу 2 нулевых провода . В этом случае один из них будет выступать как защитный, а второй, следовательно, как рабочий. Обычно они окрашены в разные цвета, чтобы их было легче отличить.

Принцип работы трехфазного подключения достаточно прост. В большинстве случаях от нейтральной точки, которая находится в трансформаторе и происходит подача ко всем участкам нейтральный подвод.

Следует его наглухо заземлить. Учтите, что потенциал данного подвода должен соответствовать в полной мере потенциалу дачного участка. Именно поэтому этот привод носит название нулевого.

Что касается остальных приводов, они имеют особое напряжение, которое создает необходимое напряжение.

Чтобы вам было легче понимать, о чем идет речь, следует отметить, что под напряжением понимается разность которая возникает между двумя потенциалами. По стандартным меркам оно составляет примерно 380 В.

Что касается напряжения между нулевым и линейным проводом, оно будет несколько меньше и составит около 220 В.

Даже если нейтральный провод поддать заземлению, напряжение между ним и линейным аналогом останется в пределах 220 В.

Такие нюансы вы должны запомнить в обязательном порядке. подобное напряжение можно наблюдать между токоведущей частью и землей.

Не смотря на то, что мы рассматриваем именно трехфазное подключение нельзя не упомянуть об однофазном способе. Данный способ намного проще реализовать.

Для этого всего-навсего понадобится к дому подвести один провод линейного типа и не забыть про подвод одного линейного.

При таком подключении следует соблюсти расстояние от провода до объекта. Оно должно составлять около 3 м. Чтобы осуществить заземление, вам понадобится болт заземляющего типа.

Его диаметр должен составлять 8 мм. Для правильного заземления мы рекомендуем использовать отрезок от неизолированного провода. Следуйте всем нашим простым рекомендациям и подключение дачного дома пройдет успешно.

Мы также рекомендуем серьезно отнестись к подбору инструментов и материалов.

При выборе неизолированного провода, отдайте предпочтение марке МЮ либо А16. Это качественные материалы, которые располагают необходимым наконечником оконцованного типа, который является обязательным критерием при подборе провода.

Чтобы ввод осуществился правильно, следует выбрать кабель с оболочкой негорючего типа. Учтите эту особенность.

Также тщательно нужно подбирать сечение кабелей. Есть некоторые вещи, который делать не стоит. Это, прежде всего, присоединение проводов ответвления и ввода в пролет, который находится между столбами. Это делать не просто не рекомендуется, а именно запрещается, так как данные действия несут опасность поражения током людей и животных. Учтите, что работа с током – это ответственный шаг.

Чтобы подключение осуществлялось по всем правилам, мы рекомендуем вам выполнить ввод через стены, причем они должны находиться в изолированных трубах.

Чтобы техника безопасности была соблюдена, мы советуем вам выполнять ввод через стальные трубы.

Трёхфазное подключение дачного дома схема

Прежде, чем приступить к работам электромонтажного типа, проведите подготовительный этап этого сложного процесса. Мы советуем вам составить схему, которая должна подробно отображать все элементы.

Трехфазное подключение дачного дома схема, которую оно предусматривает, следует создать до начала работ. Так вы будете иметь под рукой точное представление об электроснабжении и подключение пройдет легче.

Составление схемы – это необходимый процесс, избежать который вам не удастся.

Это очень важно прежде всего для того, чтобы вы имели представление о списке всех необходимых инструментов и материалов, которые вам могут понадобится в этом не простом деле.

Без подробной схемы вы не сможете осуществить подсчет необходимой длины провода. Данная схема поможет определиться с необходимым сечением проводов, которое должно быть выполнено очень прочно. На схеме вы также должны обозначить все выключатели и розетки.

Одним словом, создание схемы просто необходимо для качественного подключения дачного дома. Мы рассматриваем случай, когда используется трехфазное подключение, поэтому с опоры на вводной электрощит сразу приходит три фазы. Также необходимо включить защитный и нулевой провод.

А также вы можете посмотреть видео подключение трехфазного электричества на дачном участке

Как подключить 3 фазы — Всё о электрике

Схемы подключения трехфазного двигателя. К 3-х и 1-о фазной сети

Схемы подключения трехфазного двигателя — двигатели, рассчитанные на работу от трехфазной сети, имеют производительность гораздо выше, чем однофазные моторы на 220 вольт. Поэтому, если в рабочем помещении проведены три фазы переменного тока, то оборудование необходимо монтировать с учетом подключения к трем фазам. В итоге, трехфазный двигатель, подключенный к сети, дает экономию энергии, стабильную эксплуатацию устройства. Не нужно подключать дополнительные элементы для запуска. Единственным условием хорошей работы устройства является безошибочное подключение и монтаж схемы, с соблюдением правил.

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода:

• Схема звезды.
• Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше. Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки. Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В. Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде. Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме. При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт. В схеме треугольника концы обмоток соединяют последовательно по порядку между собой. Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах. Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

• Подключить импульсный постоянный ток.
• Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом. В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу. Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Полярность 3-й фазы определяют путем переключения вольтметра, изменения положения трансформатора на другую обмотку. Далее, производят контрольные измерения.

Схема звезды

Этот тип схемы подключения трехфазного двигателя образуется путем соединения обмоток в разные цепи, объединенные нейтралью и общей точкой фазы.

Такую схему создают после того, как проверена полярность обмоток статора в электромоторе. Однофазное напряжение на 220В через автомат подают фазу на начала 2-х обмоток. К одной врезают в разрыв конденсаторы: рабочие и пусковые. На третий конец звезды подводят нулевой провод питания.

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Для схемы запуска емкость повышают в 3 раза. В работе мотора при нагрузке нужно контролировать величину токов обмоток измерениями, корректировать емкость конденсаторов по средней нагрузке привода механизма. В противном случае произойдет, перегрев устройства, пробой изоляции.

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

В нем уже сделана пара контактов замыкания, которые вместе подают напряжение на 2 схемы путем кнопки «Пуск». Во время отпускания кнопки цепь разрывается. Такой контакт применяют для запуска цепи. Полное отключение питания делают, нажав на «Стоп».

Схема треугольника

Схемы подключения трехфазного двигателя треугольником является повтором прошлого варианта в запуске, но имеет отличие методом включения обмоток статора.

Токи, проходящие в них, больше значений цепи звезды. Рабочие емкости конденсаторов нуждаются в повышенных номинальных емкостях. Они рассчитываются по формуле:

С = (4800 · I) / U

Правильность выбора емкостей также вычисляют по отношению токов в катушках статора путем измерения с нагрузкой.

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через магнитный пускатель по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Одна фаза, нормально замкнутая, соединенная с мотором, подключается к кнопке Пуск. При ее нажатии контакты замыкаются, ток идет к электромотору. Необходимо учитывать, что при отпускании кнопки Пуск, клеммы разомкнутся, питание отключится. Чтобы такой ситуации не произошло, магнитный пускатель дополнительно оборудуют вспомогательными контактами, которые называют самоподхватом. Они блокируют цепь, не дают ей разорваться при отпущенной кнопке Пуск. Выключить питание можно кнопкой Стоп.

В результате, 3-фазный электромотор можно подключать к сети трехфазного напряжения совершенно разными методами, которые выбираются по модели и типу устройства, условиям эксплуатации.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Здесь показан автомат защиты, который выключает напряжение питания электромотора при чрезмерной нагрузке по току, и по короткому замыканию. Автоматический защитный выключатель – это простой 3-полюсный выключатель с тепловой автоматической характеристикой нагруженности.

Для примерного расчета и оценки нужного тока тепловой защиты, необходимо мощность по номиналу двигателя, рассчитанного на работу от трех фаз, увеличить в два раза. Номинальная мощность указывается на металлической табличке на корпусе мотора.

Такие схемы подключения трехфазного двигателя вполне могут работать, если нет других вариантов подключения. Длительность работы нельзя прогнозировать. Это тоже самое, если скрутить алюминиевый провод с медным. Никогда не знаешь, через какое время скрутка сгорит.

При применении схемы подключения трехфазного двигателя нужно аккуратно выбрать ток для автомата, который должен быть на 20% больше тока работы мотора. Свойства тепловой защиты выбрать с запасом, чтобы при запуске не сработала блокировка.

Если для примера, двигатель на 1,5 киловатта, наибольший ток 3 ампера, то автомат нужен минимум на 4 ампера. Преимуществом этой схемы соединения мотора является низкая стоимость, простое исполнение и техобслуживание.

Как из 220 Вольт сделать 380 В?

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

• с помощью электронного преобразователя напряжения;
• путём применения трансформатора;
• использованием трёх фаз;
• используя трёхфазный двигатель в качестве генератора;
• пользуясь конденсаторной схемой.

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Рис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор. преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Рис. 3. Подключение пускового конденсатора

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Рис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Рис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

• стабильные параметры тока;
• безопасная эксплуатация;
• обеспечение заявленной выходной мощности;
• компактность установки.

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

Трехфазная розетка

В силовых линиях, обеспечивающих электропитание оборудования широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Поэтому площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

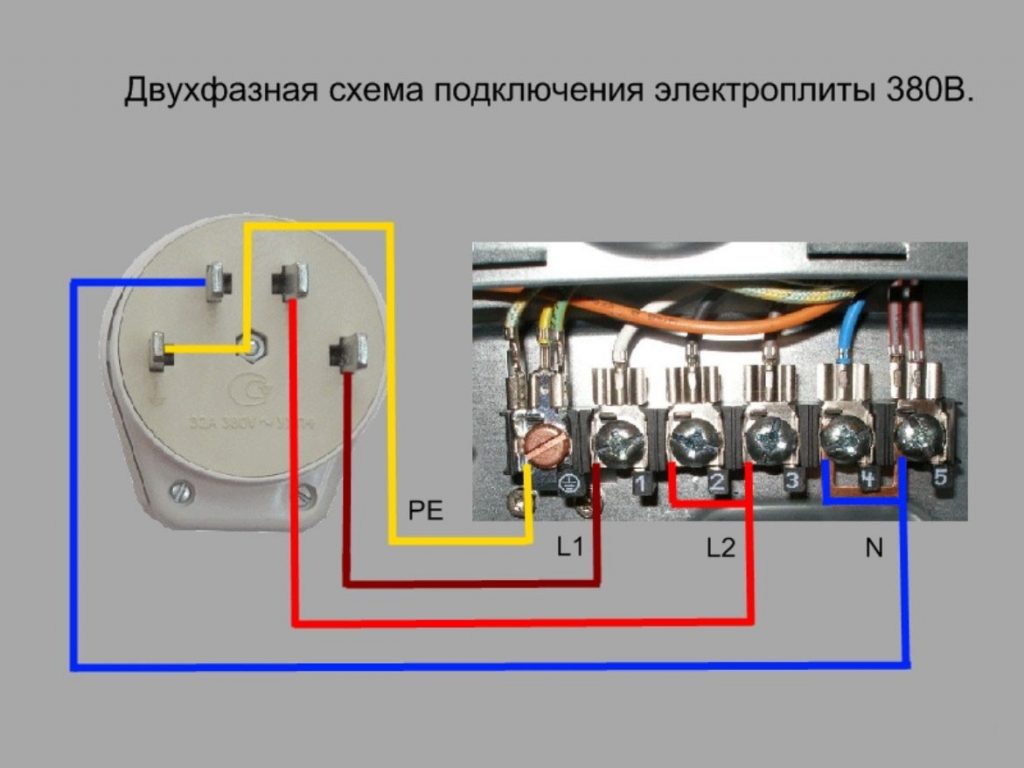

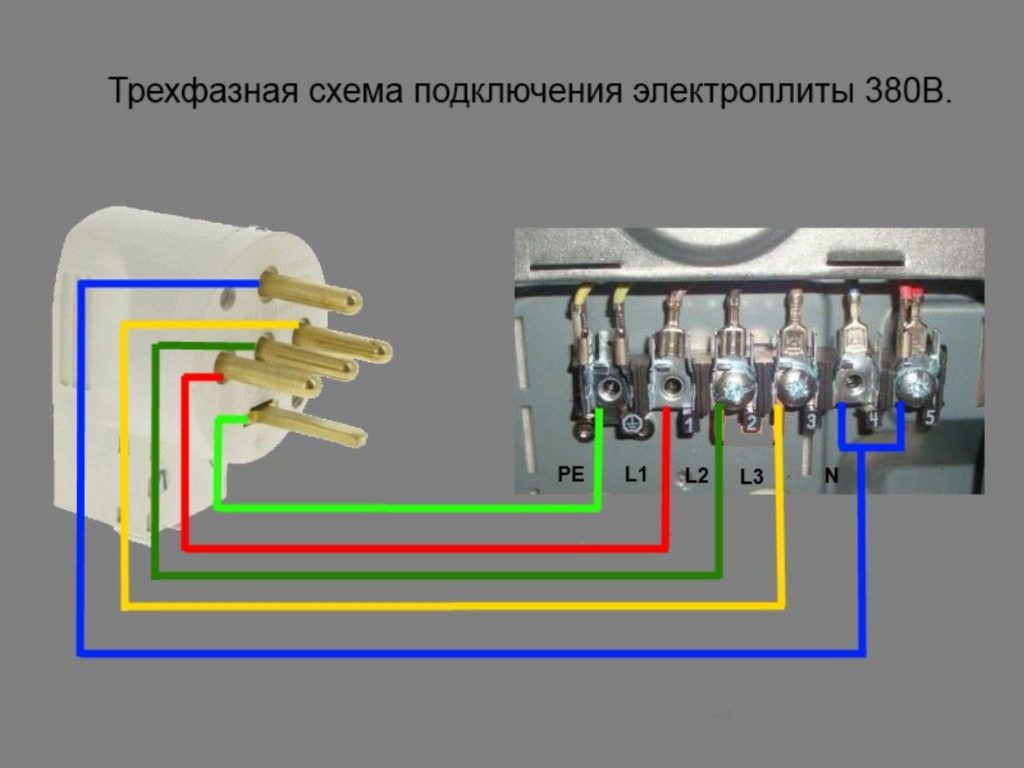

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Подключение к вилке нужно производить внимательно. Верхний контакт обычно предусмотрен для заземляющего провода. Два других – фаза и ноль, которые могут подключать любой провод. Самое главное, чтобы в силовой розетке все провода были расположены таким же образом. В противном случае неправильное подключение вызовет короткое замыкание.

{SOURCE}

Как подключить трехфазное реле напряжения

Реле напряжения используется для контроля за напряжением в сети. Перепады этой величины негативно влияют на все используемые электрические приборы.

Реле напряжения используется для контроля за напряжением в сети. Перепады этой величины негативно влияют на все используемые электрические приборы. Например, повышение напряжение приведет к тому, что подключенные электроприборы перегорят, а понижение – выведет из строя все электродвигатели, включенные в сеть. Поэтому для того, чтобы обезопасить свои электроприборы, необходимо использовать реле напряжения.

Схема подключения трехфазного реле

Отличие трехфазного реле от однофазного заключается в том, что первое способно контролировать все 3 подключенные фазы, в то время, как однофазное, как следует из названия – только одну.

Схема подключение 3-х фазного реле напряжения достаточно проста:

• Три фазы, также, как и ноль, подключаются непосредственно к реле, контроллер которого управляет напряжением каждой фазы.
• Один из контакторов подключают к реле, второй подключается к одной из фаз. 3 силовых контакта контактора включают внешнюю сеть.

Принцип действия устройства прост. Реле следит за напряжением фазы и, когда оно находится в допустимых пределах, через первый контактор подается напряжение. В этом случае все 3 контакта контактора замкнуты, и потребителю подается питание.

В случае, когда напряжение фазы выходит за допустимые нормы, в реле напряжения силовой контакт немедленно размыкается, при этом питание с обмотки также снимается. После этого контакты контактора также размыкаются, и сеть остается без питания.

Когда напряжение в сети возвращается в необходимые пределы, реле напряжения трехфазное снова замыкает силовой контакт. Конечно, происходит это через некоторую задержку времени. После этого напряжение подается на обмотку, контакты замыкаются и питание подключается.

Установка 3-х фазного реле напряжения

Установка трехфазного реле напряжения не представляет ничего сложного, однако в быту данная схема подключения используется крайне редко, так как рассмотренный вариант больше подходит для промышленных целей, где используется оборудование, требующее больших нагрузок.

Как подключить УЗО в трехфазной сети правильно

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах. Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи. В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже.

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей. Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода. Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов. Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали). Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В). В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку. Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.

Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях. Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S. В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE. Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома. Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.

Всем желающим приобрести электротовары предлагаем ознакомиться с продукцией, представленной в нашем Интернет-магазине. Здесь цена на УЗО IEK в Москве одна из самых привлекательных.

Что будет если вместо одной фазы подключить три

Полезные советы

На чтение 2 мин. Обновлено

Многие начинающие электрики, а также простые люди, которые не разбираются в данной сфере, не знают в чем отличие между однофазным и трехфазным подключением. В первую очередь стоит отметить тот факт, что оба типа питания обладают нулевым проводником, который в народе именуется как «Ноль». По отношению к нулю все три фазы обладают напряжением в 220 вольт, при этом в отношении друг друга подаваемое напряжение существенно больше, а именно 380 вольт. Это напряжение формируется из-за того, что ток на трех разных фазных проводах отличается ровно на треть цикла, а именно на 120 градусов. Важно создавая трехфазное напряжение, сделать так, чтобы потребление было примерно на одном уровне из каждой фазы. В противном случае вам придется столкнуться с таким явлением, как перекос фазы. Лучшей защитой от перекоса является реле напряжения.

Преимущества и недостатки трехфазного подключения

К преимуществам подобной сети можно отнести следующий ряд качеств:

• Мощность сети ограничивается только сечением провода.
• Появляется существенная экономия энергии.
• Вы можете подключать большие промышленные агрегаты, которые должны питаться только от подобного рода сети.
• Если питание пропадает, или же появляются перебои, то вы можете переключиться на однофазовый режим, используя только «хорошую» фазу.

Но не стоит забывать и про минусы, которые определенно имеются.

• Большая цена на монтаж, а также при необходимости обслуживание сети. Минус весьма спорный, так как вложенные деньги в хорошее оборудование, а также качественный монтаж вы сможете со временем окупить благодаря экономии и других положительных качеств.
• Высокое напряжение, которое является в разы опаснее.
• Ограничивается максимальная мощность однофазовых нагрузок, что во многих ситуациях будет очень важно.

В современных реалиях создалась такая тенденция, что если вы используете потребление мощностью менее 10 кВт, то вам нет особого смысла подключать трехфазное питание. В случаях, когда имеется большая надобность в использовании оборудования с потребляемой мощностью более 10кВт, то естественно нужно думать о подключении трехфазного питания. Одним из самых очевидных примеров может быть трехфазный двигатель, или же подобного рода оборудование. Таким образом вы получите безопасность и экономию на электроэнергии, а также другие преимущества, которые были описаны ранее.

Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита. Мы также покажем, что Как соединить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в бытовых и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга. Сгенерированная мощность генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение.Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub .Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через 3-фазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения.Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора.Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой, трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США — 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (между фазой и нейтралью) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.)) может быть подключен между фазой и нейтралью с помощью соответствующих защитных устройств, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный блок питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д., Нам нужен трехфазный источник питания вместо однофазного источника питания.В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США — NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

• Три точки подключения (3 линии) = 208 В
• Три точки подключения (3 линии) = 240 В
• Три точки подключения (3 линии) = 480 В

i.е.

• L ₁ до L ₂ = 208 В, 240 В или 480 В — (3 фазы)
• L ₂ до L ₃ = 208 В, 240 В или 480 В — (3 фазы)
• L ₃ до L ₁ = 208 В, 240 В или 480 В — (3 фазы)

Однофазное напряжение в США

• От горячего к нейтрали = 120 В
• От горячего к нейтрали = 208 В, (высокий Дельта ножки)
• Два горячих = 240 В
• Горячий к нейтрали = 277 В
• Горячий к нейтрали = 480 В

i.е.

• • L _{1 от} до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
  • L ₂ до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
  • L ₃ до N = 120 В, 208 В, 277 В или 480 В — (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации треугольника с высокой ветвью (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС — IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же устройстве, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

• Между фазой = 400 В
• Любая фаза на нейтраль = 230 В — (1-Φ)
• Между тремя фазами = 400 В — (3-Φ)

Т.е.

• L ₁ до L ₂ = 400 В — (3 фазы)
• L ₂ до L ₃ = 400 В — (3 фазы)
• L ₃ до L ₁ = 400 В — (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

• L _{1 от} до N = 230 В — (1-фазный)
• L ₂ до N = 230 В — (1-фазный)
• L ₃ до N = 230 В — (1- Phase)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного питания в доме.

• Трехфазный счетчик энергии: 1 Нет
• Трехполюсный MCCB, 63A (100 или 250A в США): 1 Нет
• Двухполюсный: 63A, 30mA ток отключения (RCD / GFCI): 3 Нет
• Трехполюсный MCB , 63A (100-250A в США): 3 номера
• , однополюсный, 20A, MCB: 6 номеров
• , однополюсный, 16A (20A в США): MCB: 3 номера
• , однополюсный, 10A (15A в США) : MCB: 6 номеров
• Корпуса распределительных щитов: 3 номера
• Соединение шины для подключения нейтрального кабеля
• Медные полосы для общего соединения MCB: 3 шт. (Сегмент шины Cu)
• Шина из медной ленты для соединения с землей и заземлением

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5кВт (10л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетки питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел, установленный для установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.

• Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)

• Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB). , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.

• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
• Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. — Схема установки трехфазной электропроводки

Полезно знать: Вы также можете использовать четырехполюсный MCCB или MCB вместо трехполюсного MCCB / MCCB .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах однофазной проводки.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электрической проводки — US-NEC

Трехфазная распределительная и распределительная проводка на 208 В.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник высокого напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и монтаж панели.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.

Связанные сообщения:

Схемы установки трехфазной электрической проводки — Великобритания, ЕС — IEC

Щелкните изображение, чтобы увеличить

Рис. — Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Примечание: одинаковое описание и детали могут использоваться как для NEC, так и для IEC электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО — только нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазное, 400 В, разводное соединение распределительного щита с УЗО — 1-Φ нагрузки от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разводка распределительного щита с УЗО — комбинация нагрузок 3 Φ и 1 Φ

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, Типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 — 1: 2011), в потребительском блоке должна быть предусмотрена защита RCD. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В к однофазной распределительной системе? — NEC — US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? — IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, которая зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электрическим приборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 — Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительной плате

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и автоматического выключателя в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.

Рис. 2 — Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки

— IEC и NEC

Мы использовали красный для фаз, работающих или горячих , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например, IEC — Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о NEC и IEC, коды цветов , где:

NEC — США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

• Синий = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (посередине)
• Черный = Горячий 3 или линия 3
• Белый = Нейтраль
• Зеленый с Желтая полоса или оголенный провод = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

• Желтый = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (в середине)
• Коричневый = Горячая 3 или Линия 3
• Белый = Нейтраль
• Зеленый с Желтая полоса или оголенный провод = Земля / Земля или Защитное заземление «PG».

Однофазный, 120 В переменного тока:

• Черный = Горячий или Линия ,
• Белый = Нейтраль
• Зеленый с Желтым полосой или проводником Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
• Белый = Нейтральный
• Зеленый с Желтой полосой или оголенный Проводник = Земля / Земля или Защитное заземление «PG».

Связанные сообщения:

IEC и Великобритания:

Трехфазный 400 В:

• Коричневый = Фаза 1
• Черный = Фаза 2
• Серый = Фаза 2
• Синий = нейтраль
• Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия
• Синий = Нейтральный
• Зеленый или Зеленый желтый Земля / Земля или Защитное заземление «PE».

Для справки: СТАРАЯ цветовая кодировка проводки в Великобритании (до 2004 г.) , которая по-прежнему применима в других странах, например, в Индии, Пакистане, ОАЭ, КСА и других арабских странах.

400 В Трехфазный

• Красный = Фаза 1
• Желтый = Фаза 2
• Синий = Фаза 3
• Черный = Нейтраль
• Зеленый = Заземляющий провод.

Однофазный 230 В

• Красный = Фаза
• Черный = Нейтраль
• Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

• Электричество — наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
• Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
• Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете проверить соответствующие Руководства по установке электропроводки.

Объяснение трехфазного питания | Объяснение трехфазного питания

В этом видео подробно рассматривается трехфазное питание и объясняется, как оно работает. Трехфазную мощность можно определить как общий метод производства, передачи и распределения электроэнергии переменного тока. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи электроэнергии в электрических сетях во всем мире.

Дополнительные ресурсы Raritan

---

Расшифровка стенограммы:
Добро пожаловать в это анимированное видео, в котором быстро объясняется трехфазное питание. Я также объясню загадку того, почему 3 линии электропередачи разнесены на 120 градусов, потому что это важный момент для понимания трехфазного питания.

Питание, которое поступает в центр обработки данных, обычно представляет собой трехфазное питание переменного тока, что означает трехфазное питание переменного тока.

Давайте посмотрим на упрощенный пример того, как генерируется трехфазная мощность.

Этот пример отличается от того, что я использовал бы для описания того, как трехфазный двигатель использует мощность. В видео с переменным током мы показали, как вращение магнита мимо одного провода заставляет ток течь вперед и назад. Теперь мы собираемся покрутить магнит через 3 провода и посмотреть, как он влияет на ток в каждом из проводов.

В этом трехфазном примере северный положительный конец магнита направлен прямо вверх по линии один.

Чтобы облегчить объяснение концепции, давайте воспользуемся циферблатом и скажем, что первая линия находится в позиции двенадцати часов.Электроны в строке 1 будут течь к северному полюсу магнита. Что происходит, когда магнит теперь поворачивается на 90 градусов?

Как мы видели на видео с переменным током, поскольку магнит перпендикулярен линии 1, электроны в линии 1 перестанут двигаться. Затем, когда магнит поворачивается более чем на 90 градусов, южный полюс магнита приближается к линии один, и электроны меняют направление, что означает, что направление тока изменится. Это было подробно описано в видео по переменному току.Если вы нажали на это видео, не понимая, что такое переменный ток, сначала просмотрите это видео.

Глядя на график, вы можете понять, почему я выбрал аналоговый циферблат. Круг равен 360 градусам, и часы делят круг на 12 частей, так что каждый час покрывает 30 градусов круга. Переход от 12 к 3 составляет 90 градусов, а переход от 12 к 4 — 120 градусов.

При генерации трехфазного питания медные провода расположены на расстоянии 120 градусов друг от друга. Итак, когда вы находитесь в позиции «четыре часа» в нашем примере, это 120 градусов от первой линии.А в положении «восемь часов» он находится на 120 градусах от обоих положений: «4 часа» и «12 часов». Три линии равномерно расположены по кругу.

Если северный полюс находится ближе к одному из трех проводов, электроны движутся в этом направлении. Чем ближе южный полюс подходит к каждому проводу, тем больше электроны удаляются от южного полюса. В каждой из трех линий электроны движутся вперед и назад, и они не всегда движутся в том же направлении или с той же скоростью, что и две другие линии.

Давайте еще раз посмотрим на пример. Когда магнит вращается, когда северный полюс находится в положении 1 часа, он становится перпендикулярным линии 2, поэтому, конечно, электроны перестают двигаться по линии 2. Но они все еще движутся по линии 1, привлеченные более близким северным полюсом, и они движутся по линии 3, которую отталкивает южный полюс. Когда северный полюс магнита смотрит на 2 часа, тогда на линии 1 и [линию] 2 воздействует северный полюс, но южный полюс находится прямо напротив линии 3, так что теперь у него пиковый ток.В 3 часа магнит перпендикулярен линии 1, поэтому электроны перестают двигаться, но на линию 2 влияет северный полюс, а на линию 3 — южный полюс, поэтому ток течет по линиям 2 и 3.

Надеюсь, , этот пример показывает вам, как в любое время ток всегда течет как минимум по 2 линиям. Он также показывает взаимосвязь между 3 линиями при вращении магнита по кругу. Когда магнит вращается вокруг циферблата, на каждую из трех линий будет воздействовать либо северный, либо южный полюс, за исключением случаев, когда магнит перпендикулярен линии.

Давайте сосредоточимся на линии 1. Это пик тока, когда северный полюс указывает на 12 и 6 часов. Это при нулевом токе, когда северный полюс указывает на 3 и 9 часов. Только 1 из 3 линий всегда находится на пике, но поскольку есть 3 линии, есть 3 положительных пика и 3 отрицательных пика для каждого цикла. В 6 различных положениях на циферблате одна из линий находится на пике. Позиции 12 и 6 — это чередующиеся пики линии 1, позиции 2 и 8 — чередующиеся пики линии 3, а 4 и 10 — чередующиеся пики линии 2.

Теперь давайте объясним те запутанные формы сигналов, которые часто используются для изображения трех фаз. Если вы посмотрите на пример формы сигнала, вы увидите первую строку синего цвета, которая начинается с нуля. Это означает, что магнит перпендикулярен этой линии. По мере движения магнита вы можете видеть, как ток достигает своего пика. Затем, когда положительный полюс вращается мимо этого провода, ток начинает ослабевать, пока магнит снова не станет перпендикулярным, что приводит к нулевому току. Когда отрицательный полюс начинает приближаться, ток меняет направление и движется в другом направлении к другому пику, прежде чем вернуться к нулевому току.Это завершает 1 полный цикл для этой линии.

Для того, чтобы двумерная диаграмма показывала взаимосвязь между линиями, теперь на ней отображается зазор, обозначающий время, за которое магнит вращается на 120 градусов. Это когда красная линия имеет нулевой ток. По мере того как магнит продолжает вращаться, красная линия будет двигаться в сторону своего пикового положительного тока, затем вернется к нулю, после чего ток изменит направление. График также показывает, что третья линия начнется при нулевом токе через 120 градусов после второй строки.Итак, если вы посмотрите на эти 3 линии, вы увидите, что, когда одна линия находится на пике, другие 2 линии все еще генерируют ток, но они не на полную мощность, то есть они не на пике. Таким образом, когда электроны текут от положительного пика к отрицательному, ток отображается как текущий от положительных значений к отрицательным. Помните, что положительные и отрицательные стороны не отменяют друг друга. Положительный и отрицательный оттенки используются только для описания чередования тока.

В трехфазной цепи вы обычно берете одну из трех токоведущих линий и подключаете ее к другой из трех токоведущих линий.Одно исключение из этого описано в видео «Дельта-звезда».

В качестве примера возьмем трехфазную линию на 208 В. Каждая из 3 линий будет передавать 120 вольт. Если вы посмотрите на диаграмму, вы легко увидите выходную мощность любых двух линий. Если одна линия на пике, другая линия не на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Итак, если вам интересно, почему у вас дома есть 110/120 вольт для обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Что ж, это не трехфазное питание.Фактически это 2 однофазные линии.

Итак, как вы рассчитываете мощность объединения двух линий в трехфазную цепь? Формула представляет собой вольты, умноженные на квадратный корень из 3, который округляется до 1,732. Для 2 линий, каждая по 120 вольт, вычисление для этого составляет 120 вольт, умноженное на 1,732, а результат округляется до 208 вольт.

Вот почему мы называем это трехфазной цепью на 208 вольт или трехфазной линией на 208 вольт. Трехфазная цепь на 400 вольт означает, что каждая из трех линий проходит по 230 вольт.

Последняя тема, о которой я расскажу в этом видео: почему компании и центры обработки данных используют 3 фазы?

А сейчас позвольте дать вам простой обзор. Для трехфазного подключения вы подключаете линию 1 к линии 2 и получаете 208 вольт. В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт. Если провод способен выдавать 30 ампер, то передаваемая мощность составляет 208 вольт, умноженное на 30 ампер, умноженное на 1,732, при общей доступной мощности 10.8 кВА.

Для сравнения, для однофазной 30-амперной цепи с напряжением 208 В вы получите только 6,2 кВА. Обычно 3 фазы обеспечивают большую мощность.

Существуют и другие факторы, почему гораздо лучше подавать трехфазное питание в стойку центра обработки данных, чем использовать однофазное питание, и эти факторы обсуждаются в видео в зависимости от напряжения и силы тока, а также в видео на 208 и 400 вольт.

Однофазное и трехфазное объяснение мощности

В электричестве фаза относится к распределению нагрузки.В чем разница между однофазным и трехфазным блоком питания? Однофазное питание — это двухпроводная силовая цепь переменного тока. Обычно это один провод питания — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание — это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов.

Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное электроснабжение.Одно из ключевых различий между однофазным и трехфазным состоит в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели.

Однофазные системы могут быть производными от трехфазных систем. В США это делается через трансформатор для получения нужного напряжения, а в ЕС — напрямую. Уровни напряжения в ЕС таковы, что трехфазная система может также служить тремя однофазными системами.

Однофазное и трехфазное питание

Еще одним важным отличием трехфазного питания от однофазного является постоянство подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную подачу питания.

По сравнению с однофазным питанием и трехфазным, трехфазные источники питания более эффективны.Трехфазный источник питания может передавать в три раза больше мощности, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три провода или четыре, используют меньше проводящего материала для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания действительно используется четвертый провод, который является нейтральным проводом.Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, а конфигурация звезды может иметь четвертый, нейтральный провод. Однофазные блоки питания также имеют нейтральный провод.

Как однофазные, так и трехфазные системы распределения электроэнергии выполняют функции, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

Что такое однофазное и трехфазное подключение и как выбрать между ними? : Биджли Бачао

1. На главную ›
2. Информационные ресурсы›
3. Счет за электричество ›
4. Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, должен ли я пойти на это? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса.У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное подключение и дали ему следующее объяснение:

Что такое однофазное и трехфазное подключение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, — это переменный ток (или переменный ток).В однофазном источнике питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам протекает переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание — это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание — это питание 415 В через 4 провода, а в доме линия может быть разделена на 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке.Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное — нет.

Чтобы помочь вам понять разницу, проведем аналогию, возьмем для примера шоссе. Если шоссе является однополосным, только несколько двухколесных транспортных средств могут ехать по нему параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не будет, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а вот грузовик, возможно, просто нужно оставить в покое.

Аналогичным образом рассмотрим однофазную магистраль как однополосную магистраль, а трехфазную — как многополосную магистраль. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату).Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что у всех переменного тока есть двигатели, рассчитанные на работу от одной фазы. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что у меня не так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения.Но в Индии мы наблюдали с большинством распределительных компаний, что если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не запускаете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если есть три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, что предотвращает полное отключение сети.Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где источник питания имел много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной нагрузки, обеспечиваемой домом, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, тогда как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (потому что они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому дому не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн — выпускник Института информационных технологий в Бомбее с почти 10-летним опытом работы в корпоративной сфере до того, как основал Bijli Bachao в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

Трехфазная электрическая мощность | Передача электроэнергии

Трехфазная электроэнергия — распространенный метод передачи электроэнергии. Это тип многофазной системы, которая в основном используется для питания двигателей и многих других устройств. Трехфазная система использует меньше проводящего материала для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время. Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки.Это позволяет исключить нейтральный провод на некоторых линиях; все фазные проводники проходят одинаковый ток и, следовательно, могут иметь одинаковый размер для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Три — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи являются синусоидальными функциями времени, все с одной и той же частотой, но смещены во времени, чтобы получить разные фазы.В трехфазной системе фазы расположены равномерно, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. В разделе «Системы электроснабжения»).

Генераторы выдают напряжение от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более подходящего для передачи.

После многочисленных дополнительных преобразований в передающей и распределительной сети мощность окончательно преобразуется в стандартное сетевое напряжение ( i.е. «бытовое» напряжение). Электропитание может быть уже разделено на одну фазу на этом этапе или все еще может быть трехфазным. При трехфазном понижении выход этого трансформатора обычно соединяется звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазным напряжением. Другая система, обычно встречающаяся в Северной Америке, — это соединение вторичной обмотки треугольником с центральным ответвлением на одной из обмоток, питающих землю и нейтраль.Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). должны быть доступны из того же источника.

В большом оборудовании для кондиционирования воздуха и т. Д. Используются трехфазные двигатели из соображений эффективности, экономии и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам.Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют вращающегося магнитного поля, характерного для трехфазных двигателей, но используют более высокий уровень напряжения и мощности, обычно связанный с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники получают питание от разных фаз.

Большие выпрямительные системы могут иметь трехфазные входы; Результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя.Такие выпрямители могут использоваться для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при переработке руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы обеспечить подключение к однофазной сети. Во многих регионах Европы единственным доступным источником является однофазное питание.

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазной мощности в трехфазную. Мелкие клиенты, например, жилые или фермерские хозяйства, могут не иметь доступа к трехфазному питанию или могут не захотеть оплачивать дополнительную стоимость трехфазного обслуживания, но все же могут пожелать использовать трехфазное оборудование. Такие преобразователи также могут позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что поступающее питание на локомотив почти всегда либо постоянное, либо однофазное переменное.

Поскольку однофазная мощность стремится к нулю в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ накапливать энергию в течение необходимой доли секунды.

Один из методов использования трехфазного оборудования в однофазной сети — это вращающийся фазовый преобразователь, по сути, трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, которые создают сбалансированные трехфазные напряжения. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазного источника питания.В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Второй метод, который был популярен в 1940-х и 50-х годах, был методом, который назывался «методом трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод работает хорошо и имеет сторонников даже сегодня.Использование метода преобразования имени отделяет его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отделяет их от вращающихся преобразователей.

Другой часто применяемый метод — использование устройства, называемого статическим преобразователем фазы. Этот метод работы трехфазного оборудования обычно используется с нагрузками двигателя, хотя он обеспечивает только 2/3 мощности и может вызвать перегрев нагрузок двигателя, а в некоторых случаях — перегрев. Этот метод не будет работать, когда задействованы чувствительные схемы, такие как устройства ЧПУ, или в нагрузках индукционного или выпрямительного типа.

Производятся некоторые устройства, имитирующие трехфазное питание от однофазного трехпроводного источника питания. Это достигается путем создания третьей «субфазы» между двумя токоведущими проводниками, в результате чего разделение фаз составляет 180 ° — 90 ° = 90 °. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как твердотельные инверторы) используются для точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазной сети.Преобразователи частоты работают путем преобразования напряжения питания в постоянный ток, а затем преобразования постоянного тока в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, которая использует программное обеспечение в мощном микропроцессоре для управления твердотельными компонентами переключения питания. Этот микропроцессор, называемый процессором цифровых сигналов (DSP), контролирует процесс преобразования фазы, непрерывно регулируя модули ввода и вывода преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности линейной нагрузке. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который превышает ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, что означает, что, несмотря на теорию, двигатели, работающие на трех фазах, имеют тенденцию работать более плавно, чем на двухфазных. Генераторы на Ниагарском водопаде, установленные в 1895 году, были крупнейшими генераторами в мире в то время и были двухфазными машинами. Истинное двухфазное распределение энергии по существу устарело. В системах специального назначения для управления может использоваться двухфазная система. Двухфазная мощность может быть получена от трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклическое питание — это название асимметричной модифицированной двухфазной системы питания, используемой General Electric около 1897 года (отстаивавшей Чарльз Протеус Стейнмец и Элиху Томсон; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для освещения нагрузок, и с небольшой (обычно линейного напряжения) обмоткой, которая вырабатывала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать эту дополнительную обмотку «силового провода» для обеспечения пускового момента для асинхронных двигателей, при этом основная обмотка обеспечивает питание осветительных нагрузок.После истечения срока действия патентов Westinghouse на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было сложно анализировать, и его хватило не на то, чтобы разработать удовлетворительный учет энергии.
• Созданы и испытаны системы высокого порядка фаз для передачи энергии. Такие линии передачи используют 6 или 12 фаз и конструктивные решения, характерные для линий передачи сверхвысокого напряжения. Линии передачи высокого порядка могут позволить передачу большей мощности через данную линию передачи на полосе отчуждения без затрат на преобразователь HVDC на каждом конце линии.

Многофазная система — это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника, находящихся под напряжением, по которым проходят переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Полифазные системы особенно полезны для передачи энергии электродвигателям. Самый распространенный пример — трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы

На заре коммерческой электроэнергетики на некоторых установках для двигателей использовались двухфазные четырехпроводные системы.Основным преимуществом этого было то, что конфигурация обмотки была такой же, как у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы заменены трехфазными. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора, подключенного по Скотту.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отображения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводниками, разнесенными на 180 градусов, по-прежнему остается только однофазной. Такие системы иногда называют расщепленной фазой.

Полифазное питание особенно полезно в двигателях переменного тока, таких как асинхронный двигатель, где оно генерирует вращающееся магнитное поле. Когда трехфазный источник питания завершает один полный цикл, магнитное поле двухполюсного двигателя вращается на 360 ° в физическом пространстве; Двигатели с большим количеством пар полюсов требуют большего количества циклов питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, щетками, требующими большого технического обслуживания, и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в сборке, они самозапускаются и мало вибрируют.

Было использовано большее количество фаз, чем три. Обычной практикой для выпрямительных установок и преобразователей HVDC является обеспечение шести фаз с интервалом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток.Построены экспериментальные линии передачи высокого фазового порядка, содержащие до 12 фаз. Они позволяют применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволяют увеличить передачу мощности в коридоре той же ширины линии электропередачи.

Жилые дома и малые предприятия обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального обслуживания. Индивидуальные клиенты распределяются по трем фазам, чтобы сбалансировать нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Сдвиг фаз линейных напряжений составляет 120 градусов; Напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше между проводом под напряжением и нулевым проводом. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке в многоквартирных домах может быть распределено напряжение 120 В (между фазой и нейтралью) и 208 В (между фазой). Основные однофазные приборы, такие как духовки или плиты для приготовления пищи, предназначенные для системы с разделением фаз на 240 В, обычно используемой в односемейных домах, могут не работать должным образом при подключении к 208 В; нагревательные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели не будут правильно работать при подаче напряжения на 13% ниже.

Как подключить трехфазный двигатель

Я пытаюсь починить старую трехфазную дрель.

Из двигателя выходят 3 провода, которые подключаются к трем фазам.

Подключение его к источнику питания ничего не дает, поэтому я проверил его с помощью мультиметра и увидел, что два провода, идущие от двигателя, закорочены вместе, но не с хорошим соединением (~ 25 Ом).

Я не разбираюсь в электричестве, кроме ваших обычных знаний непрофессионала, и определенно не знаю, зачем нужны три фазы или как они используются (или, действительно, что этот термин даже означает, помимо очевидных трех проводов).

Таким образом, я сначала предположил, что это короткое замыкание является неисправностью где-то внутри двигателя.

Затем, пересмотрев, я понял, что если три фазы полностью разделены, и нет 0 / заземления, идущего к двигателю, то как можно замкнуть цепь?

Действительно ли это короткое замыкание — неисправность? как возникает замкнутая цепь, когда единственные линии, идущие в двигатель, — это линии электропередач?

Спасибо 🙂

/ Редактировать

Учитывая полезные ответы и комментарии, я могу только предположить, что что-то внутри двигателя неисправно. Это потому, что 1) Ничего не произошло, когда он был подключен к электричеству, даже ничего плохого.2) Мультиметр показывает, что существует только физическое соединение между одной из трех пар. Надеюсь, я смогу протестировать это дальше и завтра предоставлю фотографии. Спасибо!

/ После дополнительных испытаний

Похоже, я был введен в заблуждение, и к трехфазной розетке в стене даже не подавалось питание. Ой!

При реальной подаче мощности на двигатель он как бы пытается вращаться с ОЧЕНЬ сильным сопротивлением, и, в конце концов, через несколько секунд ему удается вращаться очень медленно.Становится очень жарко.

Поскольку существует только физическое соединение между одной из трех пар, я предполагаю, что это означает, что только одна из фаз действительно работает.

Возможно, я попытаюсь полностью открыть его, хотя не думаю, что у меня есть подходящие инструменты для этой работы.

Большое спасибо за ответы и пояснения, по крайней мере, у меня есть некоторая базовая информация по этому вопросу, о которой я совершенно ничего не знал два дня назад 🙂

/ Заключение

Двигатель был отправлен на ремонт, и действительно, обмотки испортились, и их пришлось переделывать.

Большое спасибо вам всем за то, что вы меня обучили 🙂

Что такое трехфазная система? Определение и типы

Определение: Система с тремя фазами, т.е. ток будет проходить по трем проводам, и будет один нейтральный провод для передачи тока короткого замыкания на землю, известна как трехфазная система. Другими словами, система, которая использует три провода для генерации, передачи и распределения, известна как трехфазная система.Трехфазная система также используется как однофазная, если от нее отсоединены одна из их фазы и нейтральный провод. Сумма линейных токов в 3-фазной системе равна нулю, а их фазы различаются под углом 120º

Трехфазная система состоит из четырех проводов, т. Е. Трех токоведущих проводов и одной нейтрали. Площадь поперечного сечения нейтрального проводника составляет половину живого провода. Ток в нейтральном проводе равен сумме линейного тока трех проводов и, следовательно, равен √3, умноженному на составляющие тока нулевой последовательности фаз.

Трехфазная система имеет несколько преимуществ, например, она требует меньшего количества проводников по сравнению с однофазной системой. Он также обеспечивает непрерывное питание нагрузки. Трехфазная система имеет более высокий КПД и минимальные потери.

Трехфазная система индуцирует в генераторе трехфазное напряжение равной величины и частоты. Он обеспечивает бесперебойное питание, то есть, если одна фаза системы нарушена, то оставшиеся две фазы системы продолжают подавать питание.Величина тока в одной фазе равна сумме тока в двух других фазах системы.

Разность фаз трех фаз 120º необходима для правильной работы системы. В противном случае система выйдет из строя

Типы соединений в трехфазной системе

Трехфазные системы подключаются двумя способами: звездой и треугольником. Их подробное объяснение показано ниже.

Соединение звездой

Для соединения звездой требуется четыре провода, в которых есть три фазных провода и один нейтральный провод. Такой тип подключения в основном используется для передачи на большие расстояния, поскольку он имеет нейтральную точку. Нейтральная точка передает несимметричный ток на землю и, следовательно, уравновешивает систему.

Трехфазные системы, соединенные звездой, выдают два разных напряжения, то есть 230 В и 440 В. Напряжение между одной фазой и нейтралью составляет 230 В, а напряжение между двумя фазами равно 440 В.

Соединение треугольником

Соединение в треугольник имеет три провода, нейтральная точка отсутствует. Соединение треугольником показано на рисунке ниже. Линейное напряжение при соединении треугольником равно фазному напряжению.

Подключение нагрузок в трехфазной системе

Нагрузки в трехфазной системе также могут подключаться по схеме звезды или треугольника. Трехфазные нагрузки, подключенные по схеме треугольник и звезда, показаны на рисунке ниже.

Трехфазная нагрузка может быть сбалансированной или несбалансированной.
