Радиаторы отопления алюминиевые и биметаллические Standard Чехия в Минске от компании «SAVANNA.BY

Алюминиевые и биметаллические радиаторы «Standard Hidravlika» производятся на самых современных заводах Европы и Азии. Производство оснащено оборудованием ведущих европейских производителей. При разработке радиаторов были учтены все современные требования, использованы все ведущие достижения в сфере производства отопительных приборов. Особое внимание было уделено вопросам энергоэффективности, надёжности и конкурентоспособности продукции, при соблюдении высочайшего уровня качества.

Чешские радиаторы «Standard» сертифицированны в соответствии со стандартом ISO 9001:2000. Сертификация удостоверена европейской организацией EQNet. Вся выпускаемая продукция имеет сертификат европейского союза СЕ. Современные технологии и оборудование предприятия позволяют предложить покупателю продукцию высокого качества по доступным ценам.

Алюминиевые радиаторы «STANDARD» серии «OSTRAVA» и серии «Classic» выполнены из высококачественного алюминиевого сплава методом литья под высоким давлением. Сборка секций осуществляется на роботизированной линии с использованием усиленных стальных ниппелей и прокладок из термостойкого материала. Конструкция радиатора обеспечивает эффективную теплоотдачу при максимальной прочности и коррозионной стойкости. В продаже представлены 4 типоразмера радиатора серии «OSTRAVA» и 2 типоразмера серии «Classic».

В биметаллических радиаторах «STANDARD» серии «DUCLA» и серии «Dynamic» секции радиатора внутри усилены трубчатым сварным каркасом из высококачественной стали. Данная конструкция позволяет полностью исключить контакт теплоносителя с алюминиевым сплавом и обеспечить очень высокую прочность на разрыв. В продаже представлены два типоразмера радиатора серии DUCLA и два типоразмера радиатора серии DYNAMIC.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЧЕШСКИХ АЛЮМИНИЕВЫХ РАДИАТОРОВ «STANDARD»:
  1. 40 Атм (бар) давление на разрыв

  2. 16 Атм (бар) рабочее давление

  3. Двухэтапная окраска методом анафореза и двойная полировка поверхностей

  4. По сравнению со стальными и чугунными радиаторами высокая степень теплоотдачи, уникальная форма конвекционных тепловых каналов, за счёт чего воздух в помещении нагревается за короткий промежуток времени.

    Вы значительно экономите на энергоресурсах!!!
  5. Лёгкий вес

  6. Сохраняет кислород в помещении

  7. Бесшумность эксплуатации

  8. Алюминиевые радиаторы со специальным покрытием идеально вписываются в пространство любого современного жилого или рабочего помещения, благодаря стильному оформлению

  9. Травмобезопасный дизайн

  10. 5 лет гарантии на алюминиевые и 7 лет гарантии на биметаллические радиаторы

  11.  Более 25 лет срок службы.

по порядкупо росту ценыпо снижению ценыпо новизне

16243248

Радиаторы отопления (батареи) алюминиевые и биметаллические Standart Armatura Польша в Минске от компании «SAVANNA.BY

Алюминиевые радиаторы, предлагаемые польской фирмой Standart Armatura, предназначены для любого вида отопительных установок закрытой системы, таких как: — газовые котлы, — твердотопливные котлы,- жидкотопливные котлы, — электрические бойлеры.

Применяются в насосных, элеваторных и гравитационных системах отопления с одно- или двухтрубной разводкой системы обогрева.

Алюминиевые радиаторы Standart Armatura могут устанавливаться в жилых, офисных, бытового обслуживания и других помещениях. Их можно также устанавливать во всех герметических установках, в которых имеются трубы из полипропилена, стали, чугуна, меди и сплавов меди (фитинги, запорная арматура).

В качестве теплоносителя могут выступать вода или раствор «печного» антифриза в воде с рабочими параметрами и допусками по рН (7-8), пригодными для алюминиевых радиаторов. Максимальная температура теплоносителя не должна превышать 95*С и номинальное (рабочее) давление не должно быть больше 16Бар (1600кРа).

ЭКОНОМИЯ. Вы оцените экономичность польских алюминиевых радиаторов Standart Armatura , которая достигнута за счет большей теплоотдачи и низкой тепловой инертности — это позволяет более точно и экономично поддерживать комфортную температуру в помещении.

Вы получаете быстрый и эффективный нагрев при наименьших затратах электро- или газовой энергии!

Все секции (ребра) радиатора соединены между собой резьбовыми ниппелями из углеродистой стали, с помощью которых можно произвести их быстрый демонтаж или перегруппировку под необходимую, для данного помещения, мощность теплоотдачи.

Радиаторы отопления Standart Armatura изготовлены из специального высокопрочного сплава алюминия марки ADS12 по норме JIS h3212, что соответствует ГОСТу 1583-93. Секции производятся по современному методу литья под высоким давлением на европейском оборудовании «Farm Nova Brass Italy Spa» при соблюдении контроля менеджмента качества и уровня сертификации IQNET ISO9001-2000. Наружные поверхности радиаторов покрыты двойным малярным покрытием: химическим грунтовочным лаком и напылением эпоксидной порошковой эмали белого цвета RAL9016 или 9010 на немецком оборудовании «Wagner Farbe Technologie Gmbh».

Конструкция польских алюминиевых и биметаллических радиаторов Standart Armatura сочетает передовые качества: — кондукция, излучение и конвекция — все они обеспечивают оптимальное благоприятное направление притока нагретого воздуха в помещение.

Подтверждением высокого качества изготовления радиаторов Standart Armatura является получение сертификата аккредитованной организации ISTITUTO GIORDANO S.p.A. Italy.

Итальянские алюминиевые радиаторы отопления Global

Итальянские алюминиевые радиаторы Global

Итальянское предприятие Global производит радиаторы отопления с 1971 года. История предприятия началась с небольшой мастерской, которая за полвека превратилась в крупный завод, оснащенный собственной современной лабораторией. На сегодняшний день GLOBAL производит более 15 моделей радиаторов, среди которых присутствуют как традиционные алюминиевые, так и биметаллические радиаторы.

Ассортимент

Алюминиевые радиаторы представлены на российском рынке в широком ассортименте.

Классические радиаторы высотой от 200 мм до 900 мм:

— модели VOX, VOX EXTRA, VIP, GL, MIX глубиной 95 мм
— модели ISEO и KLASS глубиной 80 мм

Радиатор высотой от 900 мм до 2000 мм:

— модель OSCAR глубиной 95 мм

Преимущества алюминиевых радиаторов Global
  • Высокая теплоотдача: высокая теплопроводность алюминия и продуманная конструкция секций с четко выверенной геометрией оребрения позволяет эффективно использовать излучающее и конвекционное тепло радиаторов для обогрева помещений.
  • Высокий запас прочности: радиаторы Global производятся из литого под давлением алюминия с толщиной стенки водопроводящего канала 2 мм. Радиаторы VOX, VOX EXTRA, VIP, MIX, GL, KLASS, ISEO высотой 350 и 500 мм, которые исторически пользуются повышенным спросом на российском рынке, имеют усиленную конструкцию и рассчитаны на рабочее давление 16 атм, при этом разрушающее давление этих приборов составляет свыше 48 атм.

Примечание: в зависимости от модели и высоты рабочее давление радиаторов может отличаться (см. Технический паспорт)

  • Энергоэффективность: благодаря высокой теплопроводности алюминия, радиаторы быстро реагируют на изменение температуры теплоносителя — это позволяет снизить потребление энергоресурсов до 30–40%, особенно в межсезонье.
  • Экономичность: радиаторы состоят из секций, которые соединяются между собой при помощи ниппелей с использованием специальных уплотнительных прокладок австрийского производителя KLINGER. Такая система сборки позволяет монтажнику по мере необходимости на месте уменьшить или увеличить количество секций и получить таким образом эффективную и экономичную систему отопления.
  • Экологичность: радиаторы изготовлены из экологически чистых сертифицированных материалов,  уплотнительные прокладки не содержат асбест, который является высоко канцерогенным веществом. Это гарантия того, что и взрослые и дети будут дышать чистым воздухом!
  • Эстетичный внешний вид: батареи гармонично впишутся в интерьер частного дома, городской квартиры, офисного или административного помещения и не потребуют установки декоративных экранов.
  • Универсальность: радиаторы GLOBAL хорошо зарекомендовали себя в высокотемпературных и низкотемпературных системах с трубами из стали, меди, металлопластика или полимерных материалов.

Характеристики и особенности установки

Алюминиевые радиаторы Global можно применять в центральных и автономных системах отопления с температурой теплоносителя до 110 градусов по Цельсию и водородным показателем pH до 8,5.

Количество секций, необходимое для полноценного обогрева помещения, определяется с учетом площади и тепловых потерь помещения.

Технические характеристики радиатора зависят от модели, высоты и секционности. Для примера приводим характеристики 1 секции радиатора модели VOX 500:

Модель Высота
(мм)
Длина
(мм)
Глубина
(мм)
Межосевое
расстояние (мм)
Размер
резьбы
Масса
кг
Ёмкость
л
ΔT 50°C
Вт
ΔT 50°C
Ккал/час
ΔT 60°C
Вт
ΔT 60°C
Ккал/час
ΔT 70°C
Вт
ΔT 70°C
Ккал/час
Экспонента
n
Коэффициент
Км
Цена
Iseo 800 882 80 80 800 1″ 1,87 0,61 164 142 210 181 259 224 1,35556 0,81617 по запросу Где купить
Iseo 700 782 80 80 700 1″ 1,71 0,55 150 130 192 166 237 205 1,35131 0,76006 по запросу Где купить
Iseo 600 682 80 80
600
1″ 1,47 0,49 131 113 168 145 207 179 1,34724 0,67518 по запросу Где купить
Iseo 500 582 80 80 500 1″ 1,31 0,44 115 99 147 127 184 155 1,33344 0,62383 810 руб Где купить
Iseo 350 432 80 80 350 1″ 1,04 0,36 87 75 109 94 135 116 1,31488
0,50153
800 руб Где купить

Теплоотдача радиатора напрямую зависит от схемы подключения и места расположения прибора. При подключении радиатора по схеме сверху-вниз, с одной стороны, тепловая мощность прибора соответствует номинальному значению теплоотдачи, указанному в техническом паспорте, при условии корректной работы системы отопления и соблюдения рекомендаций производителя по монтажу, эксплуатации и обслуживанию (см. Технический паспорт).

Сертификация

На предприятии действует Система Управления Качеством, которая с 1994 года  сертифицирована организацией ICIM на соответствие Стандарту UNI EN ISO 9001. В 2001 одним их первых в Италии Global сертифицировал Систему Управления Экологической безопасностью на соответствие Стандарту UNI EN ISO 14001.



Продукция GLOBAL сертифицирована на соответствие требованиям стандарта

EN 442, поэтому радиаторы GLOBAL имеют маркировку CE.

Поставляемые в Россию радиаторы соответствуют требованиям российских стандартов ГОСТ 31311–2005 и ABOK 4.22–2006.

Заявленная тепловая мощность приборов при ∆ Т=50˚С и ∆ Т=60˚С соответствует реальным результатам испытаний, проведенных в соответствии с нормативом EN 442 в лаборатории Департамента Энергетики при Инженерном факультете Политехнического института Милана. Тепловые характеристики при ∆ Т=70˚С получены в результате испытаний, проведенных в аккредитованных российских лабораториях в соответствии с действующей в России методикой.

Срок службы

Разумно ожидаемый срок службы радиаторов из литого под давлением алюминия составляет не менее 20 лет при условии соблюдения условий монтажа, эксплуатации и обслуживания, которые приведены в Техническом паспорте на продукцию и в Техническом каталоге производителя. Срок службы подтвержден реальным опытом эксплуатации радиаторов GLOBAL в России с 1994 года.

50 лет опыта GLOBAL гарантируют надежность и длительный срок службы производимой им продукции.

Гарантия

Компания GLOBAL предоставляет на радиаторы гарантию сроком на 10 лет от даты производства:

  • Гарантия предоставляет право на бесплатную замену радиатора, который по причине существенного дефекта производства или дефекта материала оказался не пригодным для применения по назначению.
  • Гарантия действительна при условии, что работы по монтажу системы отопления и сама система, в которую установлен радиатор, выполнены обученным, квалифицированным персоналом на высоком уровне и в соответствии с действующими в отрасли правилами и нормами.
    При монтаже системы должны быть соблюдены меры предосторожности, условия применения и эксплуатации, изложенные в Техническом паспорте и в технической документации в параграфе «Инструкции по корректному монтажу, эксплуатации и обслуживанию».
  • Ответственность производителя застрахована в одной из ведущих швейцарских Страховых компаний. В случае возникновения ущерба имуществу по причине заводского дефекта страховая компания берет на себя выплату подтвержденного ущерба на сумму до 2 500 000 евро по одному страховому случаю.
Технологии производства алюминиевых радиаторов

Итальянские алюминиевые радиаторы отопления фирмы Global популярны не только в Италии, России и многих европейских странах, но и на других континентах, в том числе, даже в Африке. Успех продукции GLOBAL  на мировом рынке — это результат внедрения в производство современных технологий и эффективной работы Системы управления Качеством. Продукция компании изготавливается только из сертифицированных материалов и соответствует стандартам ГОСТа РФ и EN 442-1-2014.

Алюминиевые радиаторы отопления производятся из алюминиевого сплава AB 46100 по технологии литья под давлением. Радиаторы проходят длинный путь с момента зарождения модели до того, как готовый продукт попадает в руки покупателя и устанавливается в систему отопления.
Этот путь можно схематично разделить на несколько этапов:

  • Разработка новой модели и подготовка технического обоснования и чертежей.
  • Разработка чертежей для пресс-формы и производство пресс-формы в инструментальном цехе предприятия.
  • Производство заготовок секций методом литья под давлением на литьевых трансферах.
  • Сборка радиаторов заданной секционности на автоматических сборочных линиях, где сначала к секциям приваривают донышко, затем шлифуют швы и поверхности, а также нарезают резьбу.
  • Покраска радиаторов осуществляется в 3 этапа: подготовка к покраске (обезжиривание, дезоксидация, химическая конверсия), базовая покраска методом анафореза, отделочная покраска методом электростатического напыления. В ходе покраски радиаторы дважды проходят термическую обработку в печах при температуре порядка 180-200˚С.
  • Результатом такой сложной многоступенчатой технологии покраски является стабильный цвет и прочное гладкое покрытие, устойчивое к коррозии и истиранию на протяжении всего срока эксплуатации (см. Примечание).
  • Упаковка.


Примечание: для обеспечения бесперебойной подачи электрического тока на радиаторы на стадии анафореза приборы на покрасочной линии вывешивают на кронштейны, которые плотно прилегают к коллектору радиатора. По этой причине на нижнем коллекторе с тыльной стороны радиаторов по линии прилегания кронштейнов остаются две не прокрашенные полосы. Следы от кронштейнов не влияют на функциональность и срок службы приборов и не относятся к производственным дефектам. После установки радиатора в систему следы от кронштейнов не видны, поэтому они не нарушают эстетический вид прибора.

Контроль качества является неотъемлемой составляющей всего производственного процесса и представляет собой продуманную и четко организованную Систему, которая получила название Система Управления Качеством. Она не ограничивается только проверкой готового продукта, но охватывает все этапы производства, а также вопросы организации и подготовки персонала.

Именно поэтому процент заводского брака, выявленного после продажи радиаторов покупателю, составляет менее 0,01% от общего количества продаваемой продукции.

Тщательный контроль всех производственных процессов и каждой единицы продукции с момента разработки и до выхода готовой продукции с упаковочной линии позволяет своевременно выявить дефекты производства.

Система Управления Качеством включает в себя более 50 процедур контроля качества, среди которых ключевыми являются:

  • Проверка сырья и комплектующих в лаборатории предприятия до подачи в производственные цеха.
  • Систематический контроль используемых материалов (краски, растворов и т.д.) в ходе производственных процессов.
  • Мониторинг производственных процессов при помощи системы электронного цифрового контроля для выявления возможных дефектов производства на разных производственных этапах вплоть до упаковки готовой продукции и выпуска ее с предприятия.
  •  Проверка качества литья и толщины стенок водопроводящего канала отлитых секций.
  • Испытание на герметичность — 100% радиаторов после сборки проверяют на герметичность путем подачи на приборы воздуха под давлением, которое в 1,5 раза превышает заявленное рабочее.
  • Проверка межсекционных соединений на силу затяжки — проводится выборочно на образцах из каждой производственной партии.
  • Испытание на разрушение — проводится с установленной периодичностью с целью проверки качества литья и прочностных характеристик отлитых секций. Испытание проводится при давлении, которое превышает рабочее не менее, чем в 3 раза.

Алюминиевые итальянские батареи ГЛОБАЛ — оптимальное решение для автономных и центральных систем отопления многоквартирных и частных индивидуальных жилых домов, производственных, сельскохозяйственных, административных и коммерческих зданий и сооружений.

Чтобы купить алюминиевые радиаторы отопления, перейдите в раздел “Где купить”, ознакомьтесь с адресами наших представителей и выберите удобный адрес розничного магазина.

Зима близко: какие радиаторы отопления лучше

28.09.2021

В России зима всегда где-то рядом, и никогда не знаешь, насколько суровыми будут холода. Чтобы не примёрзнуть к кровати, установите подходящие радиаторы отопления. Какие выбрать, читайте в нашей статье.

Виды радиаторов

На смену тяжёлым и неуклюжим чугунным батареям пришли более лёгкие, практичные и мощные радиаторы. Они различаются по материалу: бывают алюминиевые, биметаллические и стальные. Рассмотрим подробнее плюсы и минусы каждого типа.

Алюминиевые

Радиаторы сделаны из одного куска металла, который отливается в форму. Изделия цельные, поэтому вероятность протечки минимальна. Радиаторы довольно мощные, стоят дешевле биметаллических, но дороже стальных. Весят изделия мало, а установить можно одному.

Плюсы

  • Трубы внутри имеют большую площадь в сечении. Благодаря этому помещение быстро прогревается.
  • Такие радиаторы надёжны и имеют рельефную поверхность — она позволяет быстрее нагревать помещение.
  • Благодаря конструкции хорошо греют даже в холодные дни.

Минусы

  • Алюминий легко деформировать, поэтому такие радиаторы чувствительны к механическим воздействиям — неосторожное обращение может повредить изделие.
  • Прибор требователен к составу воды: жёсткая может повредить стенки изнутри.
  • Есть вероятность появления коррозии.

Биметаллические

Внешняя часть таких радиаторов состоит из алюминия, а сердечник — из стали. Биметаллические изделия сочетают преимущества стальных и алюминиевых и являются самыми популярными.

Плюсы

  • Не боятся скачков давления в трубопроводе. Выдерживают до 20 атмосфер. Это дополнительно защитит изделия при возможных гидроударах и повреждениях системы подачи воды.
  • Долговечны, т. к. биметаллические батареи меньше подвержены коррозии, чем алюминиевые. Служат до 20 лет.
  • Имеют высокую теплоотдачу благодаря алюминию в составе.
  • Устойчивы к низкому качеству воды.

Минусы

  • Не подходят для систем отопления с низким давлением из-за особенностей строения. Поэтому плохо обогревают в частных и загородных домах, где давление в системе отопления гораздо ниже, чем в многоэтажках.
  • Стоят дороже алюминиевых за счёт стали в составе.

Стальные

Представляют из себя две стальные пластины с углублениями и соединительными каналами. Позволяют экономить электроэнергию, т. к. быстро остывают и нагреваются. В плане надёжности уступают биметаллическим.

Плюсы

  • Благодаря устройству меньше забиваются пылью и грязью, чем алюминиевые и биметаллические.
  • Устойчивы к ржавчине.
  • Быстро нагреваются.

Минусы

  • Кислород, попавший внутрь изделия, может повредить его. Поэтому подключать такие радиаторы лучше в домах, где есть своя котельная и закрытая система отопления.
  • Боятся гидроударов — это может быть критичным в период опрессовок.

Как рассчитать количество радиаторов

Ключевой параметр, который нужно учитывать — тепловая мощность, измеряется она в ваттах. Чем она выше, тем сильнее греет батарея. Однако и энергии потребляет больше.

В таблице мы привели количество Вт на 1 м². Это число необходимо умножить на площадь комнаты — и вы получите оптимальную мощность радиатора.

Сколько Вт нужно на 1 м², если у вас 1 наружная стена Сколько Вт нужно на 1 м², если у вас 2 наружные стены
1 окно 100 120
2 окна 120 130

Если в помещении окна выходят на север или же северо-восток, к конечной цифре прибавляйте 10 %. В комнате есть глубокая ниша? Ещё 5 %. Эти условия потребуют дополнительной мощности радиатора, потому что в таком помещении выше теплопотери.

Формула расчёта количества секций радиатора

((S × n) / T) + 10 % + 5 % = R

  • S — общая площадь комнаты.
  • n — количество Вт на 1 м², см. таблицу.
  • T — тепловая мощность одной секции радиатора, указывается производителем.
  • R — количество секций радиатора для этой комнаты. Число округляется в бо́льшую сторону.

Разберём на примере. Нам нужно обогреть комнату площадью 15 м², угловую, с 1 окном на север. Берём в таблице нужное значение и вставляем его в формулу. Тепловую мощность смотрим в карточке товара. Возьмём значение 135 Вт.

((15 × 120) / 135) + 10 % = 15

Значит, для этой комнаты нам понадобится радиатор с 15 секциями.


Что ещё пригодится

  • Чтобы установить радиатор, необходимы кронштейны — крюки, которые вкручивают в стену и на которые вешают батарею. Количество приспособлений выбирайте в зависимости от длины и веса теплообменника.
  • Для подключения радиатора к системе отопления используйте специальные комплекты. Они включают переходные гайки, воздухоотводчик, заглушку, иногда кронштейны. Также приобретите герметик, если его нет в наборе.
  • Закрыть батарею отопления и защитить её от детей вам помогут экраны.
  • Последняя важная группа элементов для подключения — запорно-регулирующая арматура. Сюда входят клапаны, вентили, краны, термостатические головки. Всё это позволит изменять теплоотдачу батареи и отключать её.

Выбирайте радиатор, который подходит вашей системе отопления, учитывайте его мощность — и оставайтесь в тепле 😊

Смотреть все радиаторы

биметалл, алюминий или чугун?

Одним из важнейших элементов системы отопления являются радиаторы. На сегодняшний день выпускается несколько видов подобного оборудования. Как не ошибиться и сделать правильный выбор? Давайте разберемся. Итак, чугунные, стальные, алюминиевые батареи, биметаллические – какие лучше?

Что нужно знать о

Прежде чем решиться на замену старых батарей на новые радиаторы, обязательно сходите в ЖЭК и узнайте, какое рабочее давление теплоносителя в системе отопления вашего дома.Дело в том, что каждый тип радиатора рассчитан на определенное максимально допустимое количество атмосфер.

В том случае, если батарейки просто меняются, рассчитать необходимое количество новых устройств несложно. Обычно они покупают столько, сколько они сделали. Однако в данном случае все зависит от мощности новых радиаторов. Если система отопления устанавливается в новом доме, расчет придется производить. В стандартных условиях (наличие в помещении одного окна, одной двери и одной наружной стены) необходимое количество батарей определяется исходя из того, что на 1 м 3 требуется 41 мВт тепловой мощности.Тепловая мощность каждого конкретного радиатора указывается производителем в техническом паспорте. Полученное количество необходимых киловатт следует просто разделить на эту цифру. Таким образом, вы можете узнать, сколько батарей вам нужно.

Радиаторы чугунные

Итак, начнем разбираться, какие батареи лучше — чугунные или биметаллические. Или, может быть, выбрать сталь или алюминий?

Чугунные батареи

давно используются для обогрева квартир в многоэтажных домах и зарекомендовали себя как надежное и долговечное оборудование.Аккумулятор такого типа выдерживает давление до 9-12 атмосфер и наверняка без проблем прослужит более пятидесяти лет. То есть по сроку службы чугунные радиаторы не уступают даже современным дорогим биметаллическим.

К достоинствам батарей такого типа можно отнести также нетребовательность к качеству хладагента и устойчивость к коррозии. Недостатки у таких радиаторов, конечно же, тоже есть. Это, прежде всего, большой вес и не очень эстетичный вид.Кроме того, этот тип оборудования имеет довольно большую инерционность. То есть аккумулятор очень долго греется и остывает, что в частном доме, например, может быть не очень удобно.

Далее рассмотрим преимущества радиаторов других типов. Надеемся, это поможет вам определиться, какие батареи лучше: чугунные или биметаллические, стальные или алюминиевые.

Алюминиевые батареи

Алюминиевые радиаторы также часто используются в системах отопления. К их неоспоримым достоинствам можно отнести эстетичный внешний вид и малый вес.Преимуществом таких устройств также является высокий уровень теплоотдачи. Алюминиевые батареи нагреваются — в отличие от тех же чугунных — очень быстро. Что касается давления, то они выдерживают от 6 до 16 атмосфер.

К недостаткам этой разновидности можно отнести в первую очередь требовательность к качеству теплоносителя. Так как вода обычно содержит небольшой процент различных кислот, алюминиевые радиаторы служат не слишком долго. Особенно быстро процесс разрушения этого металла идет в том случае, если в конструкции системы отопления присутствуют медные детали.

Стальные модели

По коэффициенту теплопроводности сталь сравнима с чугуном. Радиаторы из этого металла греются быстрее только за счет тонких стенок. Эта разновидность выдерживает давление до 8-15 атмосфер. К недостаткам таких моделей также можно отнести значительный вес. Дело в том, что для достижения оптимальной мощности стальные радиаторы делают прозвонкой. Еще одним недостатком этих аккумуляторов является подверженность коррозии.Даже модели со специальным внутренним защитным покрытием начинают ржаветь через три-пять лет.

Радиаторы биметаллические

Итак, какие плюсы и минусы у стальных, алюминиевых и чугунных моделей мы выяснили. Далее посмотрим, какие достоинства есть у биметаллических батарей. Какие сорта лучше покупать и что нужно учитывать при выборе?

Этот тип аккумуляторов на данный момент можно считать самым популярным. Биметаллическими эти радиаторы названы потому, что их секции изготовлены сразу из двух разновидностей материала — алюминия и стали (или меди).Это очень надежные приборы, способные выдержать до 30-50 атмосфер давления, а значит, нет риска прорывов и затопления соседей. К преимуществам таких моделей можно отнести малый вес и низкую теплопроводность. Кроме того, биметаллические батареи имеют очень долгий срок службы. Гарантированно это 25 лет, но теоретически этот прибор может прослужить до 50.

Внутри радиаторов данного типа проходят стали, устойчивые к агрессивным веществам, растворяющимся в водопроводных трубах.Снаружи алюминиевые, легко проводящие тепловые пластины.

Единственным недостатком биметаллических моделей является их достаточно высокая стоимость, особенно по сравнению с чугунными и стальными. Бюджетные варианты таких аккумуляторов тоже есть, но они, как правило, не отличаются особой надежностью. Поэтому в том случае, если вы решили приобрести именно этот тип радиатора, в первую очередь нужно обратить внимание на производителя. Покупка моделей производства сомнительных фирм вряд ли будет оправданной.

Разновидности биметаллических батарей

Какие бывают виды такого оборудования как биметаллические батареи. Что лучше для квартиры или загородного дома?

Как уже было сказано, трубы внутри таких радиаторов могут быть стальными или медными. Первый вариант дешевле. Биметаллические батареи с медью обычно используют в том случае, если в конструкции системы отопления присутствуют медные элементы.

Кроме того, аналогичные радиаторы классифицируются еще на два типа:

  • Монолитный.Длина камеры в этих моделях фиксированная. Эта разновидность выдерживает давление до ста атмосфер.
  • Секционный. Это более популярный тип радиатора. Нравятся такие модели владельцам квартир и домов тем, что часть секций всегда можно убрать. Это позволяет регулировать мощность излучателя.

Что выбрать?

Итак, давайте посмотрим, как сделать правильный выбор. В том случае, если вы живете в городской квартире, лучшим вариантом наверняка станет биметаллическая модель.Можно, конечно, купить и достаточно надежные, и гораздо более дешевые чугунные. Однако если у вас установлены счетчики, все же стоит выбрать первый вариант. Дело в том, что для обогрева таких батарей вода должна проходить через них намного меньше раз. И, следовательно, в этом случае можно сэкономить на отоплении. Еще один плюс биметаллических радиаторов – отсутствие необходимости периодической подкраски.

Ну а дача или загородный дом? Какие батареи лучше: биметаллические или алюминиевые в данном случае? На самом деле последний вариант отличается меньшим весом и эстетичным внешним видом.Однако качество охлаждающей жидкости в нашей стране оставляет желать лучшего. Даже в загородных постройках воду в систему отопления часто закачивают из открытого резервуара. Поэтому большинство владельцев частных домов предпочитают все-таки использовать биметаллические модели. Часто используется и традиционный чугунный вариант. На даче, где отопление нужно только поздней осенью или ранней весной, лучше установить гораздо более дешевые стальные радиаторы. Алюминиевые батареи можно использовать в квартире или доме только в том случае, если вы уверены в качестве воды.

Радиаторы зарубежных производителей

Далее разберемся, какие биметаллические батареи какой фирмы лучше приобрести и на что следует обратить внимание. Сегодня на российском рынке представлено огромное количество радиаторов разных марок. Однако даже продукция известных зарубежных фирм, имеющих хорошую репутацию, может не подойти для вашей квартиры или дома. Дело в том, что такие инструменты зачастую совершенно не переносят российские условия.

Из-за высокого содержания агрессивных веществ в воде, циркулирующей по трубам, такие радиаторы очень быстро выходят из строя.Если вы задались вопросом о биметаллических батареях – какие лучше, перед покупкой обязательно узнайте, адаптирована ли модель к российским условиям. Такую продукцию на нашем рынке в настоящее время представляют очень многие иностранные компании.

Приборы Sira

Батареи биметаллические (какие лучше устанавливать в жилище, вы теперь знаете) этого производителя на данный момент являются самыми популярными на отечественном рынке. Модели этого бренда отличаются надежностью, долговечностью и эстетичным внешним видом.Хороших отзывов они заслуживают и за то, что способны выдерживать очень высокое давление теплоносителя – 40 атмосфер.

Биметаллические батареи отопления – что лучше? Если вас интересует этот вопрос, обязательно присмотритесь к продукции этой компании. Итальянские радиаторы Sira линейки RS разработаны специально для эксплуатации в российских условиях. То есть они не боятся нашего грязного теплоносителя и выдерживают то давление, которое необходимо.

Итак, вы до сих пор задаетесь вопросом: «Биметаллические батареи — какие лучше?».Sira — бренд, внимание на который стоит обратить обязательно. Высокую степень герметичности этих батарей обеспечивают тороидальные кольцевые прокладки, считающиеся гораздо более надежными, чем паранитовые, применяемые в большинстве других марок радиаторов. Долговечность устройств Sira объясняется, в том числе, отсутствием карманов в головках секций. Благодаря этому здесь не собираются газы и шлам, в результате чего опасность коррозии сводится к минимуму.

Биметаллические аккумуляторы (какие лучше): отзывы

Безусловно, мнение об устройствах Sira у российского потребителя самое высокое.Неплохие отзывы заслужила продукция таких торговых марок, как Alurad, Global, Sahara и некоторых других. Отечественные производители хвалят приборы фирмы «Рифар».

Итак, теперь вы знаете, какие батареи лучше — биметаллические или алюминиевые, какие плюсы и минусы у чугунного и стального вариантов. Конечно, вам решать, какой радиатор отопления выбрать для квартиры или дома. Ориентироваться при покупке следует на допустимое давление, качество охлаждающей жидкости, мощность и тип аккумулятора.

границ | Последние достижения в области биметаллических сульфидных анодов для натрий-ионных аккумуляторов

Введение

В последние годы ископаемое топливо как основной источник энергии для промышленности и повседневной жизни людей во всем мире чрезмерно эксплуатировалось. В то же время риски нехватки ресурсов и загрязнения окружающей среды из-за сжигания ископаемого топлива вызвали развитие исследований и применения возобновляемых источников энергии. В начале 1990-х LIB стали основным источником питания в различных электронных устройствах с момента их первой коммерциализации Sony.В связи с растущим спросом на чистую энергию LIB стала одной из самых незаменимых технологий хранения энергии (Maleki Kheimeh Sari and Li, 2019; Su et al., 2020). Однако ограниченные ресурсы лития и высокая стоимость лития препятствуют широкомасштабному применению ЛИА. Поэтому очень важно изучить нового кандидата в качестве альтернативы этому типу батарей (Che et al., 2017; Hwang et al., 2017; Kang et al., 2017; Ortiz-Vitoriano et al. , 2017; Сяо и др., 2017; Фан и Ли, 2018 г.).

В последние годы SIB привлекли большое внимание из-за сходства между Na и Li с точки зрения химических/электрохимических свойств. Кроме того, натрий является четвертым по распространенности металлическим элементом после алюминия, железа и кальция, который равномерно распределен в земной коре (Ю и Чен, 2020). Кроме того, из-за обильных и дешевых ресурсов Na SIB рассматривались как один из наиболее многообещающих кандидатов для крупномасштабных систем хранения возобновляемой энергии для хранения электроэнергии от солнца, ветра и волн (Palomares et al. , 2012; Ким и др., 2015 г.; Кунду и др., 2015; Фан и др., 2016). Однако между этими двумя элементами все же есть много различий. Как показано в таблице 1, натрий имеет больший ионный радиус (1,02 Å), чем у Li (0,76 Å), который тяжелее атома, а также более высокий стандартный электродный потенциал (Slater et al., 2013; Chen J. et al., 2017; Meng, 2017; Xiao et al., 2017; Fang Y. et al., 2018; Wang et al., 2018). Хотя SIB уступают LIB по плотности энергии и скорости заряда-разряда, Li и Na составляют лишь часть всего электрода, а емкость в значительной степени зависит от характеристик активных материалов.Поэтому изучение анодов с исключительными свойствами для усовершенствованных СИП является ключевым моментом в разработке этой технологии, которая действительно сопряжена со многими проблемами (Li and Wang, 2012; Cao et al., 2017; Lin et al., 2018; Xiong et al. , 2018). В целом, хорошо спроектированные наноструктурные материалы могут сократить пути диффузии ионов и электронов, а также уменьшить механическое напряжение, вызванное расширением большого объема. Кроме того, по сравнению с анодными материалами на основе углерода (например, пористый углерод, углеродные нановолокна, легированные азотом) (Lai et al., 2012; Конг и др., 2014 г.; Xiao et al., 2014, 2017), материалы на основе металлических соединений обладают более высокой теоретической удельной емкостью благодаря их превосходному механизму электрохимического превращения (Yang et al., 2015; Yu et al., 2015; Chen Y. et al., 2016; Wu et al., 2016; Yu XY. et al., 2016; Wen et al., 2017). Например, многие монослойные оксиды переходных металлов (MOs-NiO 2 , FeO 2 , TiO 2 , MnO 2 и др. Xia et al., 2014; Yu DJ et al., 2016) были широко изучены в качестве материалов для хранения Na.NiO 2 продемонстрировал обратимую емкость около 123 мАч·г -1 при небольшой поляризации. Монослойный FeO 2 показал наибольшую обратимую емкость (до 80 мА·ч·г −1 ) при высоком напряжении отсечки 3,5 В. При использовании в качестве электродного материала в СИП TiO 2 также показал отличные сохранение емкости (снижение емкости на 25 % в течение 1200 циклов). Действительно, MnO 2 был синтезирован простой окислительно-восстановительной реакцией и методом гидротермальной обработки, и была получена большая разрядная емкость 219 мАч·г -1 .Цзян и др. разработали тонкую пленку Fe 2 O 3 в качестве анода для СИП со стабильной емкостью 380 мА·ч g −1 после 200 циклов. Однако оксиды металлов (МО) имеют ряд недостатков, связанных с их низкой электропроводностью и электрохимической активностью (Du et al., 2015; Zhu et al., 2015; Yu and David Lou, 2018).

Таблица 1 . Сравнение Ли и На.

Среди различных анодных материалов, о которых сообщается для SIB, сульфиды металлов (MS) привлекли большое внимание из-за их обратимости окислительно-восстановительных реакций, превосходной емкости и более высокой проводимости по сравнению с MO.Связь MS в МС слабее, чем гомологичная связь МО в МО из-за различной электроотрицательности S и O, что облегчает химические реакции во время заряда-разряда (Li et al. , 2015; Yu XY. et al., 2016; Zheng et al. ., 2017). Например, нанолисты MoS 2 в качестве анодного материала в SIB показали хорошую зарядно-разрядную емкость 386 мА·ч·г -1 . Однако МС страдают от серьезных проблем, таких как увеличение объема во время процесса введения/экстракции Na + , вялая кинетика диффузии Na + и плохая электропроводность, что может привести к некоторым дефектам, сопровождающимся снижением емкости, плохим сроком службы, и неприемлемая производительность скорости.Известно, что многие исследования улучшают электрохимические характеристики этих анодных материалов за счет разумной конструкции конструкции (Zhou Q. et al., 2016; Hwang et al., 2017).

Наряду с MS, BMS также стали горячей темой в качестве анодных материалов SIB из-за их высокой электронной проводимости, хорошей электрохимической активности и сильной электрохимической управляемости (Li et al., 2013; Youn et al., 2016; Li Y. et al. ., 2017; Танг и др. , 2017). До сих пор BMS с различной морфологией и структурой (например,например, нанолисты, нанопластины, нанотрубки, полые сферы типа «шар-в-шаре», нанолепестки и структуры, напоминающие морских ежей), были описаны как высокоэффективные аноды в ЛИА (Chen T. et al., 2016; Li et al., 2016). ; Ма и др., 2016). К настоящему времени имеется немало замечательных работ, посвященных применению БМС в качестве анодных материалов в ЛИА. Синергетический эффект между BMS с более высокой теоретической емкостью и оптимизированной наноструктурой может более эффективно поддерживать механическую стабильность по сравнению с MO и MS (Lai et al., 2012; Конг и др., 2014 г.; Чен Ю. и др., 2016; Ву и др., 2016). Одним из примеров является композит 0D/1D [email protected] NDS/CNR, полученный гидротермальным методом (Gao et al., 2017), или порошки Fe-Ni-S со структурой желток-оболочка и (Ni 0,3 Co 0,7 ) 9 S 8 /N-CNTs/rGO Композит со сверхвысокой устойчивостью к циклированию в течение длительного срока службы и выдающимися свойствами скорости в качестве анода для SIB. Причина может заключаться в их меньшем изменении объема и более высокой начальной кулоновской эффективности (ICE), что приводит к низкой необратимой емкости (Kim and Kang, 2017).Ли и его коллеги подготовили NiCo 2 S 4 с углеродом, легированным азотом, который служил в качестве анодного материала для SIB с помощью стратегии «снизу вверх», а путем регулировки оптимального диапазона напряжения была достигнута выдающаяся емкость 570 мА·ч g −1. за 200 циклов при 0,2 А·г было получено -1 (Li S. et al., 2019).

Кроме того, BMS обладают более высокой электронной проводимостью и более обильными окислительно-восстановительными реакциями, чем одиночные MS, что может значительно улучшить электрохимические характеристики.Однако есть лишь несколько обзоров, посвященных анодам на основе BMS для SIB (Yan et al., 2014; Fan et al., 2016; Chang et al., 2017). В этом обзоре систематически обсуждаются недавние достижения BMS-анода в SIB, различные стратегии синтеза и их механизмы накопления натрия, а также их ограничения. В конце представлены существующие проблемы и возможности для разработки высокопроизводительных анодов BMS для SIB.

Механизм хранения натрия

Благодаря высокой теоретической удельной емкости и низкой стоимости BMS были подходящим классом анодных материалов как для LIB, так и для SIB (Duan et al., 2019). При использовании в SIB BMS могут резервировать Na + с помощью специального механизма. В некоторых случаях в процессе заряда-разряда происходит процесс интеркаляции/деинтеркаляции или реакция разлегирования сплава, что зависит от BMS (Li Z. et al., 2017; Yan et al., 2017).

Как правило, в процессе первого разряда ЗГМ (например, NiCo 2 S 4 (Zhang et al., 2018), CuCo 2 S 4 (Gong et al., 2018; Li Q. et и др., 2019), Ti 0.25 Sn 0,75 S 2 (Huang et al., 2018) и ZnSnS 3 Jia et al., 2018; Liu et al., 2019), Na + интеркалирует в BMS, после чего происходит обратимая реакция превращения (Li S. et al., 2019). Принцип корреляционной реакции аналогичен принципу ЛИА. Тем не менее, есть некоторые различия в реакционном процессе между SIB и LIB (Stephenson et al., 2014; Zhang et al., 2014). Первый процесс восстановления связан с интеркаляцией Na + в БМС без какого-либо фазового превращения, уравнение (1).В том же цикле происходят реакции конверсии, как обобщаются уравнениями (2) и (3), которые обеспечивают впечатляющую способность вызывать структурную нестабильность (Jin et al., 2015; Song et al., 2017; Li S. et al. , 2019).

MSx+xNa++xe-→NaxMSx    (1) NaxMSx+(2-x)Na++(2-x)e-→MS+Na2S    (2) MS+2Na++2e-→M+Na2S    (3)

В качестве еще одного механизма хранения Na ZnSnS 3 используется в качестве анода для SIB, Na + интеркалирует в слоистую структуру в начальном процессе содирования.В течение всего электрохимического процесса происходит комбинированный механизм превращения и механизм разлегирования сплава. Соответствующую реакцию можно изобразить следующим образом (например, ZnSnS 3 ): (Fu et al. , 2015; Qin et al., 2016b; Dong et al., 2017; Deng et al., 2018; Zhang Y. et al. др., 2019).

Реакция конверсии: ZnSnS3+6Na++6e-→Sn+Zn+3Na2S    (4) Реакция сплавления: 4Sn+13Zn+16Na++16e-                                                 → Na15Sn4+NaZn13    (5)

Важно отметить, что во время электрохимического процесса электродов BMS (M = Zn, Co) должны происходить реакции конверсии, и можно предположить следующие уравнения реакций, например, NiCo 2 S 4 , тогда как Na x MS y является промежуточным продуктом реакции интеркаляции:

Разряд: MSx+xNa++xe-→NaxMSx(M=Ni/Co)                        3.0–1,3 В    (6) NaxMSx+(2-x)Na++(2-x)e-→MS+Na2S          1,3–0,6 В    (7) MS+2Na++2e-→M+Na2S                  0,6–0,1 В    (8) NiCo2S4+8Na++8e-→4Na2S+Ni+2Co            3,0–0,1 В    (9) Зарядка: Ni+Na2S→NiSx+2Na              0,1–0,7 В    (10) Co+Na2S→CoSx+2Na1,7–3,0 В    (11) 2Na2S+Ni+Co→NiSx+CoSx+4Na       0,1–3,0 В    (12)

Синтез БМС с наноструктурами

Сольвотермические методы

Как недорогой и экологически безопасный метод синтеза, сольвотермальная реакция эффективна для синтеза различных наноматериалов с несоизмеримой морфологией, полными кристаллическими частицами, малыми размерами частиц, однородным распределением, контролируемой стехиометрией и высокой степенью кристалличности. Благодаря перечисленным достоинствам сольвотермический метод нашел широкое применение при синтезе новых структур и материалов. В последние десятилетия этот метод часто использовался для получения материалов на основе оксидов и серы с идеальной структурой и контролируемым размером для SIB. В последние годы Сольвотермическим методом успешно синтезированы БМС различной морфологии. Например, NiCo 2 S 4 наноточек с углеродом, легированным азотом (NiCo 2 S 4 @NC) (Li S.et al., 2019), NiCo 2 S 4 полая призма, обернутая восстановленным оксидом графена (rGO) (Zhang et al., 2018), N/[email protected] 3 аморфный ZnSnS 3 @ rGO (Liu et al., 2019), ((Ni 0.3 Co 0.7 ) 9 S 8 /N-УНТ/rGO) (Lv et al., 2018), (Co 0.5 Ni 0,5 ) 9 S 8 /NC) наночастицы (Cao et al., 2019), CuCo 2 S 4 /rGO наночастицы (Li Q. et al., 2019) и т.д.Эти наноструктурированные материалы, синтезированные сольвотермическим методом, обладают высокой управляемостью, отличными электрохимическими характеристиками, быстрыми ионами и путями переноса электронов, а также выдающейся скоростью (Zhao and Manthiram, 2015; Liu et al., 2017; Jia et al., 2018; Chen et al.). ., 2019).

Новый тип иерархического rGO обернутого композита NiCo 2 S 4 был синтезирован с помощью кипячения с обратным холодильником и сольвотермических реакций группой Инь. Как показано на рисунках 1A-C, СЭМ-изображения показывают, что нанопризмы NiCo 2 S 4 одинакового размера плотно поглощаются отрицательно заряженными нанолистами оксида графена из-за электростатических взаимодействий между ними (Zhang et al., 2018). (Ni 0,3 Co 0,7 ) 9 S 8 /N-CNTs/rGO наночастицы также были получены путем плотного роста in-situ на rGO, как показано на рисунке 1D (Lv et al. , 2018). Чен и др. синтезировали фонарную архитектуру Ti 0,25 Sn 0,75 S 2 с композитом МУНТ гидротермальным методом (рис. 1E) (Huang et al., 2018). В частности, уникальная структура с обильными порами и большой площадью поверхности может не только сократить путь передачи Na + , но и оставить большое пространство для увеличения объема.Группа Лю впервые разработала полые нано-микрокубы ZnSnS 3 с инкапсулированным двухлегированным N/S rGO (предоставленным как N/[email protected] 3 ). В процессе приготовления предшественник ZnSn(OH) 6 кубов был успешно синтезирован с помощью простого метода соосаждения. Затем прекурсор смешивали с Na 2 S, тиомочевиной и дисперсией GO, и, наконец, посредством типичной гидротермальной реакции получали материал N/[email protected] 3 (рис. 1F) (Liu et al., 2019). Все вышеупомянутые эксперименты проводились по двухстадийному методу. Тем не менее, недавно группа Чжао приготовила нанокомпозиты CuCo 2 S 4 /rGO с помощью одностадийного сольвотермического метода, как схематично показано на рисунке 1G (Gong et al. , 2018). Ян и др. также синтезировали анодный материал SIB без связывания с иерархической гибридной наноструктурой, который состоял из массивов нанолистов NiMo 3 S 4 , выращенных на гибком углеродном текстиле (обозначенном как NiMo 3 S 4 /CT) посредством одностадийного гидротермальный метод и последующий процесс последующего отжига (рис. 1H) (Kong et al., 2018).

Рис. 1. (A–C) СЭМ-изображения предшественника NiCo, NiCo 2 S 4 и rGO-NiCo 2 S 4 соответственно. Воспроизведено с разрешения Zhang et al. (2018) Copyright 2018, Королевское химическое общество. (D) Схема подготовки (Ni 0,3 Co 0,7 ) 9 S 8 /Н-УНТ/рГО. Воспроизведено с разрешения Lv et al. (2018) Copyright 2018, Королевское химическое общество. (E) СЭМ-изображения фонарикообразных микрочастиц Ti 0,25 Sn 0,75 S 2 . Воспроизведено с разрешения Huang et al. (2018) Copyright 2018, Elsevier. (F) Схематическое изображение процесса приготовления ZnSnS 3 и N/[email protected] 3 . Воспроизведено с разрешения Liu et al. (2019) Copyright 2019, Elsevier. (G) Схема образования CuCo 2 S 4 /rGO.Воспроизведено с разрешения Gong et al. (2018) Copyright 2018, Elsevier. (H) Схематическое изображение синтеза трехмерных иерархических массивов NiMo 3 S 4 нанолистов на гибком углеродном текстиле. Воспроизведено с разрешения Kong et al. (2018) Copyright 2018, Elsevier.

Кроме того, VMo 2 S 4 нанолисты -rGO (Zhang K. et al., 2019), ZnSnS 3 наночастицы @rGO (Jia et al., 2018), Cu 2 MoS 4 наночастицы (Чен и др., 2019), субмикросферы CuCo 2 S 4 (Li Q. et al., 2019) и нанобоксы CoSnS x @NC (Liu et al. , 2017) были успешно получены с использованием аналогичного подхода. .

Распылительный пиролиз

Распылительный пиролиз является популярным методом приготовления BMS с малым размером частиц и хорошей дисперсией. Действительно, пиролиз распылением представляет собой метод обработки, рассматриваемый во многих исследованиях для получения тонких и толстых пленок, керамических покрытий и порошков. Он предлагает чрезвычайно простой подход к подготовке образцов любого состава.По сравнению с другими методами осаждения пиролиз распылением представляет собой очень простой и относительно недорогой способ обработки.

Например, полая сфера Ni 3 Co 6 S 8 -rGO с пластинчатыми нанокристаллами сульфида никеля-кобальта (Ni 3 Co 6 S 8 ), равномерно распределенными на Структура rGO (рис. 2А) посредством пиролиза распылением была приготовлена ​​в качестве анода для SIB. Небольшие пластинчатые нанокристаллы Ni 3 Co 6 S 8 были встроены в rGO, в результате чего получился трехмерный полый взаимосвязанный нанокомпозит (рис. 2B) (Choi and Kang, 2015a).Кроме того, той же группой был приготовлен порошок твердого раствора со структурой желтка (Fe 0,5 Ni 0,5 ) 9 S 8 с помощью однореакторного процесса пиролиза распылением в качестве анода для SIB. В результате были достигнуты отличные электрохимические характеристики. Схематические диаграммы процесса подготовки показаны на рисунках 2C, D (Ким и Канг, 2017).

Рис. 2. (A) Схематическое изображение механизма образования порошка Ni 3 Co 6 S 8 -rGO. (B) ПЭМ-изображение композитного порошка Ni 3 Co 6 S 8 -rGO. Воспроизведено с разрешения Choi and Kang (2015a). Copyright 2015. Royal Society of Chemistry. (C) Схемы приготовления безуглеродистых порошков Fe–Ni–O (D) в процессе сульфидирования. Воспроизведено с разрешения (Kim and Kang, 2017) Copyright 2017, Tsinghua University Press. (E) Схематическая иллюстрация синтеза (SnCo)S 2 /SG.Воспроизведено с разрешения Yang et al. (2019) Copyright 2019. Wiley-VCH.

Основным преимуществом этого метода является то, что электродные материалы BMS можно синтезировать всего за одну стадию и без какой-либо дополнительной обработки.

Метод соосаждения

Метод соосаждения в последние годы используется для получения гомодисперсных наноструктурных материалов BMS в SIB. Доказано, что этот метод обладает выдающимися достоинствами, такими как простота получения наноматериалов с высокой фазовой чистотой и получение нанопорошка с контролируемым размером частиц и однородным распределением.

Используя метод соосаждения, Yang et al. сообщили о нанокубах (SnCo)S 2 /rGO (рис. 2E) (Yang et al., 2019). Кроме того, Оу и его коллеги синтезировали нанобоксы MnSn(OH) 6 сначала с помощью прямого процесса соосаждения, затем были синтезированы нанобоксы SnS 2 /Mn 2 SnS 4 /C (SMS/C). приготовлено влажно-химическим методом для лица. В качестве анодного материала для SIB электрод SMS/C может иметь высокий ICE 90.8%, превосходная емкость (488,7 мА·ч·г·–1· при 10 А················································································································································– Оу и др., 2019).

Благодаря своим преимуществам, простоте эксплуатации, низкой стоимости и меньшему времени синтеза, метод соосаждения широко используется для приготовления BMS в качестве анодных материалов для SIB.

Другие методы

В дополнение к упомянутым выше методам синтеза исследуется все больше высокоэффективных способов получения BMS с различной структурой.Например, группа Sun сообщила о губчатом композите (ZnxCo 1-x S [email protected])@rGO в результате одновременного термоиндуцированного сульфидирования, карбонизации и восстановления. Полученные квантовые точки (КТ) ZnxCo 1-x S были равномерно распределены на мезопористой полой углеродной полиэдрической (HCP) матрице и покрытии rGO с большой удельной поверхностью, обозначенном как [ZnxCo 1-x S [email protected]]. @rGO (рис. 3A, B) (Chen Z. et al., 2017; Hwang et al., 2017). Используя метод твердотельной реакции, Кренгель синтезировал частицы CuV 2 S 4 с широким распределением по размерам от 5 до 50 мкм (рис. 3C).Полученные продукты показали превосходную циклическую стабильность 580 мА·ч·г –1·, которая сохранялась после 500 циклов при 0,7 А·г·г –1· и относительно высокий ICE 72,5% (Qin et al., 2016a; Xu et al., 2016). ; Zhou J. et al., 2016; Krengel et al., 2017).

Рис. 3. (A,B) SEM-изображения композитов [Zn x Co 1−x S [email protected]]@rGO. Воспроизведено с разрешения Chen Z. et al. (2017) Copyright 2017. Wiley-VCH. (C) SEM изображение CuV 2 S 4 .Воспроизведено с разрешения Krengel et al. (2017) Copyright 2017. Американское химическое общество.

С развитием новых методов синтеза наноматериалов с уникальной структурой в ЭЭС применяется множество БМС с высокоэффективной наноструктурой. Сравнение структурных свойств, методов синтеза и ресурсов серы в BMS приведено в таблице 2.

Таблица 2 . Сравнение структурных свойств, методов синтеза и ресурса S BMS.

Как уже упоминалось, наноматериалы, полученные сольвотермическим методом, характеризуются хорошей морфологией кристаллов, контролируемым нанометровым размером и высокой чистотой. Однако масштабирование производства может быть затруднено. Спиральный пиролиз приводит к получению порошковых материалов с малыми нанометровыми размерами и однородной дисперсией, но этот многообещающий метод требует специального оборудования со сложной операцией. Несмотря на некоторые преимущества простоты эксплуатации, низкой стоимости и более короткого времени реакции, метод соосаждения по-прежнему вызывает некоторые проблемы, например, скорость реакции не поддается контролю, с серверной агломерацией наноматериалов.Таким образом, желаемые материалы могут быть рассмотрены путем выбора подходящих стратегий синтеза для BMS (Lai et al. , 2012; Palomares et al., 2012).

Приложения в SIBS

Переходные BMS

Учитывая специфический механизм реакции, многочисленные активные центры и короткие пути диффузии, переходные наноматериалы BMS имеют много преимуществ в качестве многообещающих анодных материалов для SIB. Большой объем работ был посвящен разработке переходных анодов BMS в SIB.В этом разделе обсуждаются и рассматриваются переходные BMS в качестве высокоэффективных анодных материалов SIB.

В некоторых случаях Fe-Ni-O со структурой желтка-скорлупы был разработан с помощью однореакторного распылительного пиролиза, как показано на рисунке 4A. При использовании в качестве анода в SIB (Fe 0,5 Ni 0,5 ) 9 S 8 продемонстрировал емкость 527 мАч · г -1 при 1 А · г -1 с после 100 циклов. Выдающаяся производительность была также получена с обратимой разрядной емкостью 465 мАч · г -1 при 5.0 A g −1 (Kim, Kang, 2017). Канг и др. исследовал легированный кобальтом FeS 2 путем изменения содержания Co простым сольвотермическим методом. При первом использовании в качестве анодного материала в SIB FeS 2 , легированный кобальтом, показал хорошие циклические и скоростные характеристики в диапазоне напряжений 0,8–2,9 В благодаря высокой скорости FeS 2 и высокой емкости. CoS 2 . Все образцы имели сферическую форму частиц со средним диаметром около 100 нм (рис. 4B, C).Когда содержание Co увеличилось до 0,5, Co 0,5 Fe 0,5 S 2 показали наилучшие электрохимические характеристики. Как показано на рисунках 4D,E, стабильная удельная емкость 220 мА·ч·г -1 была достигнута после 5000 циклов при 2 А·г -1 (Zhang et al., 2016; Ge et al., 2017). Фэн и др. использовали простой сольвотермический метод для синтеза субмикросфер CuCo 2 S 4 размером от 300 до 500 нм (рис. 4F). Уникальная структура и синергетический эффект двух металлов CuCo 2 S 4 могут эффективно повысить стабильность электродных материалов, избегая агрегации наноматериалов и сокращая пути диффузии ионов/электронов. Полученный композит CuCo 2 S 4 продемонстрировал превосходную стабильность при циклировании и высокую кулоновскую эффективность в качестве анода для SIB (рис. 4G) (Li Q. et al., 2019). Как показано на вставке к рисунку 4H, неправильный микрополиэдр CuV 2 S 4 был синтезирован методом твердофазной реакции. Циклическая способность CuV 2 S 4 показана на рисунке 4H, который показывает емкость 490 мАч g -1 при 0,15 A g -1 и 410 мАч g -1 при 0.7 А г -1 . Промежуточный продукт матрицы Na 2 S начинает участвовать в окислительно-восстановительном процессе, вызывая стабильное увеличение емкости до 580 мА·ч·г -1 в течение первых 250 циклов при 0,7 А·г -1 и поддержание ее на этом уровне в течение следующие 50 циклов (Krengel et al., 2017).

Рис. 4. (A) ПЭМ-изображения (Fe 0,5 Ni 0,5 ) 9 S 8 порошок желток-раковина. Воспроизведено с разрешения Кима и Канга (2017 г.). Copyright 2017, Tsinghua University Press. (B,C) СЭМ и ПЭМ изображения образца Co 0,5 Fe 0,5 S 2 . (D,E) Иллюстрация состава и циклических характеристик Na/Co 0,5 Fe 0,5 S 2 полуэлемент. Воспроизведено с разрешения Zhang et al. (2016) Copyright 2016, Wiley-VCH. (F) СЭМ-изображение CuCo 2 S 4 субмикросфер; (G) Цикличность CuCo 2 S 4 .Воспроизведено с разрешения Li Q. et al. (2019) Copyright 2019, Wiley-VCH. (H) Циклическая характеристика и кулоновская эффективность CuV 2 S 4 элементов с использованием гальваностатического циклирования при 0,15 А g −1 между 3 и 0,1 В и 3 и 0,01 В при 0,7 A g −1 . На вставке в (H) показана элементарная ячейка типа шпинели. Воспроизведено с разрешения Krengel et al. (2017) Copyright 2017, Американское химическое общество.

В заключение, обилие переходных металлов с различными валентными состояниями заставляет их проявлять высокую теоретическую удельную емкость во время электрохимических реакций.

Несмотря на многие преимущества BMS, по-прежнему остаются проблемы с точки зрения медленной кинетики реакции, плохих электрохимических свойств из-за большого радиуса Na + и значительного изменения объема в процессе циклирования. Чтобы преодолеть упомянутые выше ловушки, были введены материалы на основе углерода из-за их стабильности при циклировании, обширных ресурсов и встроенной платформы с низким содержанием натрия. Действительно, покрытие и легирование BMS углеродными материалами использовалось в качестве многообещающих методов улучшения характеристик хранения ионов натрия в SIB, поскольку они могут улучшить электропроводность и сохранить структурную стабильность BMS (Chen S.и др. , 2017; Лин и др., 2018 г.; Лв и др., 2018; Чжан и др., 2018).

Как типичный BMS, NiCo 2 S 4 привлек большое внимание благодаря своей превосходной электропроводности, чрезвычайно стабильным характеристикам электрохимического циклирования и выдающимся скоростям. Тем не менее, вялая кинетика Na + ограничивает развитие этого анодного материала. Чтобы решить эту проблему, были исследованы композиты NiCo 2 S 4 с материалами на основе углерода, такими как углерод, легированный N (NC), rGO и углеродные нанотрубки (CNT).Углеродные материалы могут не только улучшить электропроводность, но и обеспечить более активные места для быстрого хранения Na + и уменьшить объемное расширение в процессе заряда-разряда (Xiao et al., 2017). Например, Инь и др. сообщили об эффективности матрицы rGO в улучшении электрохимических свойств полой призмы NiCo 2 S 4 , что подтверждается ее циклическими характеристиками (рис. 5A). В процессе разряда полые наночастицы оболочки NiCo 2 S 4 будут коллапсировать, когда Na + внедряется в анод, в то время как наноматериал NiCo 2 S 4 , завернутый в ВОГ, может хорошо сохраняться ( Рисунок 5B) (Чжан и др., 2018). Таким образом, ультратонкие нанолисты rGO с большой удельной площадью поверхности, активным центром и пористыми каналами обеспечивают выдающиеся электрохимические характеристики при хорошем хранении Na. На рис. 5C показаны циклические характеристики электрода Ni 3 Co 6 S 8 @rGO при 0,5 А г -1 , полученного Kang et al. с распределением пластинчатых нанокристаллов Ni 3 Co 6 S 8 по смятой структуре ВГО. Эти нанокристаллы обеспечили емкость 298.1 мА·ч·г −1 после 300 циклов при 25 мА·ч·г −1 в качестве материала анода в SIB (Choi and Kang, 2015b). Были синтезированы нанокомпозиты CuCo 2 S 4 /rGO, которые продемонстрировали емкость 433 мА·ч·г –1 после 50 циклов при 0,1 А·г –1 и продемонстрировали превосходные характеристики скорости с 336 мА·ч·г –1 при 1 A g −1 (Gong et al. , 2018).

Рис. 5. (A) Циклические характеристики NiCo 2 S 4 и rGO–NiCo 2 S 4 при 50 мА g −1 . (B) Схема процесса внедрения ионов Na в NiCo 2 S 4 и rGO–NiCo 2 S 4 . Воспроизведено с разрешения Zhang et al. (2018) Copyright 2018. Королевское химическое общество. (C) Циклические характеристики (Ni,Co)O-rGO и Ni 3 Co 6 S 8 — rGO при 0,5 А g −1 . Воспроизведено с разрешения Choi and Kang (2015a). Copyright 2015. Royal Society of Chemistry. (D) СЭМ-изображения NiCo 2 S 4 -NC, (E) Циклические характеристики NiCo 2 S 4 -NC в различных электролитах при 1.0 A g −1 , (F) Циклическая характеристика и кулоновская эффективность NiCo 2 S 4 -NC в различных диапазонах напряжения отсечки при 0,2 A g −1 . Воспроизведено с разрешения Li S. et al. (2019) Copyright 2019. Elsevier.

Кроме того, в сочетании с графеном Ji et al. использовали восходящую стратегию для получения наноточек NiCo 2 S 4 , равномерно включенных в углерод, легированный азотом (обозначается как NiCo 2 S 4 -NC) (рис. 5D).Затем было исследовано влияние различных электролитов и окон напряжения на его электрохимические характеристики. Как показано на рис. 5Е, благодаря гибкой одномерной цепной структуре ДЭГДМЭ ячейка с электролитом NaClO на основе эфира 4 /ДЭГДМЭ обеспечивала наибольшую емкость 530 мА·ч·г −1 при 1,0 А·г − 1 . Действительно, было установлено, что наилучший диапазон напряжения составляет 0,4–3,0 В, в котором ячейка может эффективно поддерживать обратимое фазовое превращение и избегать побочных реакций (рис. 5F) (Li S.и др., 2019). Чен и др. также синтезированы полые нанокубы Co 8 FeS 8 , покрытые легированным азотом, с большой площадью поверхности, малым сопротивлением переносу заряда и быстрым коэффициентом диффузии Na + . Кроме того, этой группой была приготовлена ​​слоистая Cu 2 MoS 4 -rGO с кристаллической структурой (Chen et al., 2019).

Co 1 Zn 1 -xS(600) — еще одна уникальная композитная структура, полученная путем простого сульфидирования и прокаливания.Эта особая структура может замедлять изменение объема во время электрохимического процесса, ускорять кинетику диффузии Na + и улучшать электропроводность, что приводит к относительно низкой необратимой емкости и превосходным характеристикам циклирования и скорости (рис. 6А). При использовании в SIB отличная емкость 542 мА·ч·г·–1· может быть достигнута после 100 циклов при 0,1 А········································································································································· 1 (Чой и др., 2015; Цинь и др., 2016b; Фанг Г. и др., 2018 г.; Ван и др., 2018). В другом исследовании был приготовлен губчатый композит (Zn x Co 1-x S [email protected])@rGO в сочетании с мезопористой полой углеродной полиэдрической (HCP) матрицей и обернутыми листами rGO. Благодаря достоинствам этой структуры, (Zn x Co 1−x S [email protected])@rGO в качестве анода без связующего в SIB показал хорошую обратимую емкость и цикличность (т.е. 638 мА·ч g − 1 при 0,3 А г -1 после 500 циклов), что было лучше, чем у монометаллического сульфида в тех же условиях (рис. 6В) (Chen Z.и др., 2017). Чтобы решить проблемы низкой плотности энергии и плохого срока службы при использовании в качестве анода в SIB, прекурсоры MOF были использованы для изготовления на месте NC, украшенного наноматериалами полых сфер BMS. Они подготовили (CO 0.5 Ni 0.5 ) 9 S 8 S 8 Solid-Solution в сочетании с in-situ NC [пожертвован AS (CO 0.5 NI 0.5 ) 9 S 8 /NC], который демонстрировал превосходные свойства хранения Na.Действительно, хорошая удельная емкость 723,7 мА·ч·г -1 сохранялась после 100 циклов при 1 А·г -1 с 83% кулоновской эффективностью по сравнению со вторым циклом. Впечатляющая емкость 596,1 мА·ч·г -1 была достигнута при 10 А·г -1 с высоким сохранением емкости 60,2% при 0,1 А·г -1 , демонстрируя превосходные характеристики скорости. В результате модификации углерода и иерархической сферической структуры в процессе циклирования были достигнуты высокая электропроводность и механическая стабильность (Cao et al., 2019).

Рисунок 6. (A) Показатели цикличности Co 1 Zn 1 -xS. Воспроизведено с разрешения Fang G. et al. (2018) Copyright 2018. Wiley-VCH. (B) Циклическая характеристика композитов (ZnS [email protected])@rGO и (Zn x Co 1-x S [email protected])@rGO при 3 A g -1 . Воспроизведено с разрешения Chen Z. et al. (2017) Copyright 2017. Wiley-VCH.

Из-за присущих BMS недостатков материалы электродов очень восприимчивы к расширению, а затем легко отсоединяются от токосъемника во время циклирования.Соответствующие результаты показали, что модификация углерода и оптимизация наноструктуры являются хорошим выбором для получения высокоэффективной системы хранения ионов натрия. Кроме того, Ян и соавт. разработал электродный материал без связывания в качестве анода SIB, который имеет массивы нанолистов NiMo 3 S 4 /CT с иерархической гибридной наноструктурой (Kong et al., 2018). Следовательно, он обеспечивает высокую емкость хранения натрия и отличные циклические характеристики.

За последнее десятилетие было проведено большое количество исследований для изучения превосходных электродных материалов для хранения Na.Таким образом, подробное сравнение электрохимических характеристик анодов BMS в SIB представлено в таблице 3.

Таблица 3 . Сравнение электрохимических характеристик анодов BMS в SIB.

Смешанные BMS

BMS на основе олова (ZnSnS 3 , CoSnS x ) продемонстрировали высокую производительность в качестве анодов SIB и привлекли большое внимание из-за большого расстояния между слоями, обусловленного их слоистой структурой типа CdI2, и высокой теоретической емкости благодаря сочетание конверсионного и легирующего типов электрохимического механизма реакции (Qu et al. , 2014; Чой и др., 2015; Чо и др., 2016; Лу и др., 2016). Однако необходимо решить проблемы, связанные с большим объемным расширением и их низкой проводимостью. Поэтому для изменения электрохимических свойств BMS были предприняты попытки структурной инженерии и внедрения углеродных материалов.

Наночастицы

сульфида цинка и олова@rGO (ZnSnS 3 @rGO) были получены Zhang et al. путем сочетания сольвотермической реакции с процессом отжига. При использовании в SIB превосходная производительность Na-хранилища с большой удельной емкостью (472.2 мАч g -1 при 0,1 A g -1 ), высокая скорость (165,8 мАч g -1 при 2 A g -1 ) и сверхдлительный срок службы (401,2 мАч g -1 ) при 0,1 А·г −1 после 200 циклов) (Jia et al., 2018). Таким образом, представленная конструкция композитного анода обеспечивает новые возможности для разработки высокостабильных анодных материалов, обладающих отличной проводимостью и высокой адаптируемостью к большим изменениям объема в процессе натрия/десодиации. Лю и др. разработана наноструктура ZnSnS 3 с полыми нано-микрокубами методами соосаждения и гидротермии. За этим процессом последовало покрытие rGO с двойным легированием N/S (N/[email protected] ZnSnS 3 ) (рис. 7A, B) для улучшения кинетики медленной реакции и плохих электрохимических свойств BMS. В результате полученный композит N/[email protected] ZnSnS 3 продемонстрировал высокую удельную емкость 501,7 мА·ч·г -1 после 100 циклов при 0,1 А·г -1 и превосходную долговечность при длительном цикле 290.7 мАч г -1 после 500 циклов при 1 А г -1 . При этом сохранялась высокоскоростная емкость 256,6 мА·ч·г -1 при 2 А·г -1 (рис. 7C, D). Такие выдающиеся характеристики были в первую очередь приписаны покрытию rGO с двойным легированием, которое обеспечивает некоторые синергетические преимущества для EES следующим образом: (1) из-за сильной полярности области легирования, которая сдерживает агрегацию приготовленного rGO; (2) повышение электропроводности за счет уменьшения полупроводникового зазора; (3) из-за недостатков обладают высокой электроотрицательностью, могут легко притягивать положительные ионы, что приводит к увеличению количества ионов щелочных металлов; (4) благодаря адсорбционному эффекту между анодом и rGO, усиливающему структурную стабильность (Liu et al. , 2019). Кроме того, Чен и соавт. в кристаллическую структуру SnS 2 ввели титан для частичного замещения олова, сформировав фонообразные Ti 0,25 Sn 0,75 S 2 с последующим покрытием одномерными многостенными углеродными нанотрубками (МУНТ) (обозначаются как Ti 0,25 Sn 0,75 S 2 @MWCNTs) для улучшения дефектов SnS 2 объемного расширения и низкой проводимости. Благодаря своей фонарикообразной структуре с большой удельной поверхностью электролит мог полностью проникнуть в Ti 0.25 Sn 0,75 S 2 @МУНТ, увеличивая перенос электрона/иона во время циклирования. Высокая удельная емкость 307 мАч·г·–1· была получена после 1000 циклов при 0,4 А·г·–1· в процессе электрохимических испытаний (Huang et al., 2018). Монокристаллические мезопористые нанобоксы CoSn(OH) 6 также были синтезированы методом соосаждения. TAA использовали в качестве источника серы для получения CoSnSx сольвотермическим методом с последующим полимерным наноосаждением и карбонизацией дофамином при более высокой температуре в потоке N 2 для получения электродных материалов CoSnS x @NC. Впоследствии были исследованы характеристики накопления Na и влияние содержания углерода на электрохимические свойства нанобоксов CoSnS x @NC. Результаты показали, что наилучшее содержание углерода составляет 36,8 мас.% для защиты нанобоксов от разрушения при глубоком циклировании. Электрод продемонстрировал отличные характеристики при циклировании и достиг высокой емкости 300 мА·ч·г −1 с высокой кулоновской эффективностью, составляющей почти 100 % после 500 циклов, а также исключительную долговечность при циклировании 180 мА·ч·г −1 . после 4000 циклов при 1 А г -1 (рис. 7Е) (Liu et al., 2017). Более того, Оу и соавт. получены гетероструктурированные SnS 2 /Mn 2 SnS 4 /углеродные нанобоксы размером около 100 нм методом лицевого соосаждения. При оценке в качестве анодного материала в SIB особая структура между SnS 2 и Mn 2 SnS 4 может смягчить изменение объема при массовом электрохимическом процессе, предотвратить сцепление наночастиц Sn и повысить обратимость процесса. конверсионно-легирующая реакция.Он также продемонстрировал высокий ICE 90,8%, выдающуюся стабильность при длительных циклах 522,5 мА·ч g −1 после 500 циклов при 5 A g −1 и замечательную скорость (752,3, 604,7, 570,1, 546,9, 519,7). и 488,7 мАч·г -1 при 0,1, 0,5, 1,0, 2,0, 5,0 и 10,0 А·г -1 соответственно). Благодаря этим преимуществам (огромная удельная поверхность, обилие активных центров и высокая электропроводность) углеродных материалов полученный композитный электрод продемонстрировал впечатляющие электрохимические характеристики (Ou et al., 2019). Ян и др. сообщили о новом материале, состоящем из нанокубов (SnCo)S 2 , переплетенных с двумерными нанолистами графена (SG), легированного серой (SG) ((SnCo)S 2 /SG), синтезированных простым методом соосаждения и отжига. Он продемонстрировал отличную обратимую емкость 487 мА·ч·г −1 в течение 5000 циклов при 5 А·г −1 , а также высокое сохранение емкости на уровне 92,6% (Yang et al. , 2019).

Рис. 7. (A,B) FESEM-изображения ZnSnS 3 и N/[email protected] 3 , (C,D) Скорость и цикличность N/S-rGO, ZnSnS 3 и электроды N/[email protected] 3 .Воспроизведено с разрешения Liu et al. (2019) Copyright 2019. Elsevier. (E) Долговременная стабильность аморфного CoSnS x @NC нанобоксов с различным содержанием углерода, аморфного CoSnS x нанобоксов, кристаллического CoS-Sn 2 S 3 @NC нанобоксов и N-производного легированный углерод при 1,0 А г -1 . На вставке в (E) показаны циклические характеристики и кулоновская эффективность CoSnS x @NC электрода с нанобоксами при 0,2 A g -1 .Воспроизведено с разрешения Liu et al. (2017) Copyright 2017. Королевское химическое общество.

Прочие ЗГМ

В дополнение к вышеупомянутым ЗГМ Manthiram et al. сообщили о кластере наностержней Bi 0,94 Sb 1,06 S 3 -графит в качестве материала анода SIB. Они обнаружили, что дизайн твердых растворов можно рассматривать как идеальный метод исследования новых анодных материалов с превосходными электрохимическими характеристиками для SIB. Bi 0,94 Sb 1.06 S 3 — графитовый анод показал замечательную емкость 380 мАч g −1 после 200 циклов при 1 A g −1 , что выше, чем у Sb 2 S 3 — графит электрод (~50 мАч г -1 ) и Bi 2 S 3 -графитовый электрод (~210 мАч г -1 ). Это означает, что биметаллические атомы могут не только повысить циклическую стабильность электродных материалов, но и улучшить их емкость (Zhao and Manthiram, 2015).Чжун и др. успешно разработали новый композит из желтка и раковины гортензии, состоящий из микроцветков, самособирающийся из нанолистов для SIB. Соответственно, высокая емкость 607,14 мАч·г -1 была обеспечена при 0,05 А·г -1 , наряду со снижением объемного расширения и в значительной степени повышением стабильности при циклировании благодаря уникальной структуре материала электрода (Zhong и др. , 2019). Кроме того, производительность различных материалов BMS показана на рисунке 8, а сравнение производительности циклов BMS и MS приведено в таблице 4.

Рисунок 8 . Скоростная способность при различных плотностях тока от 0,1 до 5 А·г −1 для различных биметаллических сульфидов в СИБ. Ref.1 (Choi and Kang, 2015a), Ref.2 (Chen J. et al., 2017), Ref.3 (Zhang et al., 2016), Ref.4 (Yang et al., 2019), Ref. .5 (Lv et al., 2018), Ref.6 (Zhang et al., 2018), Ref.7 (Gong et al., 2018), Ref.8 (Huang et al., 2018), Ref.9 (Liu et al., 2017), Ref.10 (Liu et al., 2019), Ref.11 (Zhang K. et al., 2019), Ref.12 (Jia et al., 2018), Ref.13 (Cao et al., 2019), Ref.14 (Chen et al., 2019), Ref.15 (Ou et al., 2019), Ref.16 (Li Q. et al., 2019), Ref. 17 (Kong et al., 2018), Ref.18 (Kim and Kang, 2017), Ref.19 (Zhao and Manthiram, 2015), Ref.20 (Krengel et al., 2017).

Таблица 4 . Сравнение электрохимических характеристик анодов BMS и MS в SIB.

Выводы и перспективы

В этом обзоре были систематически обобщены последние разработки BMS в качестве анодных материалов для SIB.БМС обнаруживают очевидные достоинства относительно высокой электропроводности и электрохимической активности. Более того, значительный эффект собственной матрицы и собственной проводимости из-за реакции двух металлических элементов с Na может быть полностью эффективным. Действительно, благодаря наличию «синергетического эффекта» непрореагировавшая часть может служить временным демпфером/проводником для прореагировавшей за счет их разного окислительно-восстановительного потенциала (Pumera et al., 2014; Wang et al., 2014; Чанг и др., 2016; Лю и др., 2019).В этом обзоре, во-первых, были представлены стратегии синтеза BMS. Затем были обсуждены механизмы хранения Na различных BMS в процессе заряда-разряда. Что еще более важно, применение BMS в качестве анодов SIB систематически анализируется, при этом выдвигаются проницательные прогнозы относительно их будущего развития.

Чтобы избежать снижения емкости анодных материалов BMS, первой стратегией является разработка новых наноструктур с подходящим пустым пространством для смягчения влияния объемного расширения и сжатия во время процесса реакции (Palomares et al., 2012; Слейтер и др., 2013; Оу и др., 2016; Путунган и др., 2016; Шен и др., 2016; Су и др., 2016). В качестве второй стратегии интеграция с другими электрохимически стабильными материалами может не только ограничить объемное расширение, но и улучшить общую электропроводность анода. Кроме того, растворение полисульфидов в электролите во время электрохимического процесса может быть в некоторой степени подавлено (Wang et al., 2018). До сих пор многие сообщения о BMS-анодах в SIB относятся к их комбинации с углеродными материалами.Таким образом, для разработки анодных материалов SIB важно полностью изучить достоинства наноструктурированных материалов (Lu et al., 2017; Ma et al., 2018). В будущем необходимо приложить гораздо больше усилий, чтобы преодолеть недостаток плохой долгосрочной езды на велосипеде. Ожидается, что использование рационально спроектированных структур в BMS может эффективно улучшить электрохимические характеристики в SIB (Kim et al., 2012; Jiang et al., 2014; Su et al., 2015; Gao et al., 2017; Hwang). и др., 2017).

Несмотря на то, что к настоящему времени была проделана вся новая работа, необходимо посвятить еще больше времени и усилий эффективному повышению электрохимических свойств BMS, чтобы проложить путь их практического применения в SIB в ближайшем будущем.

Вклад авторов

YH, DX и XL внесли свой вклад в разработку концепции и дизайна исследования. YH организовал базу данных, провел статистический анализ и написал рукопись с помощью HM, JP, YiL, YuL, DL, QS и XS. Все авторы одобрили окончательный вариант рукописи.

Конфликт интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Благодарности

Авторы искренне признательны за поддержку Фонду естественных наук китайской провинции Цинхай (2020-ZJ-910), Национальному фонду естественных наук Китая (51672189) и Тяньцзиньскому научно-техническому проекту (18PTZWHZ00020).

Ссылки

Цао Д., Канг В., Ван С., Ван Ю., Сунь К., Ян Л. и др. (2019). In situ Модифицированный углерод, легированный азотом (Co 0,5 Ni 0,5 ) 9 S 8 полые сферы из твердого раствора в качестве анодов большой емкости для натрий-ионных батарей. Дж. Матер. хим. А 7, 8268–8276. дои: 10.1039/C9TA00709A

Полнотекстовая перекрестная ссылка | Академия Google

Цао, X., Тан, К., Синдоро, М., и Чжан, Х. (2017). Гибридные микро-/наноструктуры на основе металлоорганических каркасов: получение и применение в аккумулировании и преобразовании энергии. Хим. соц. Ред. 46, 2660–2677. дои: 10.1039/C6CS00426A

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чанг, К. , Хай, X., и Йе, Дж.(2016). Дисульфиды переходных металлов как сокатализаторы, альтернативные благородным металлам, для производства солнечного водорода. Доп. Энергия Матер. 6:1502555. doi: 10.1002/aenm.201502555

Полнотекстовая перекрестная ссылка | Академия Google

Chang, L., Wang, K., Huang, L-A., He, Z., Zhu, S., Chen, M., et al. (2017). Иерархическая пленка CoO для микроцветов с отличными характеристиками электрохимического хранения лития / натрия. Дж. Матер. хим. А 5, 20892–20902. дои: 10.1039/C7TA05027E

Полнотекстовая перекрестная ссылка | Академия Google

Че, Х., Chen, S., Xie, Y., Wang, H., Amine, K., Liao, X-Z., et al. (2017). Стратегии разработки электролитов и ход исследований для натрий-ионных аккумуляторов при комнатной температуре. Энергетика Окружающая среда. науч. 10, 1075–1101. дои: 10.1039/C7EE00524E

Полнотекстовая перекрестная ссылка | Академия Google

Чен Дж., Ли С., Кумар В. и Ли П. С. (2017). Полые нанокубы из биметаллического сульфида с углеродным покрытием в качестве анода усовершенствованной натрий-ионной батареи. Доп. Энергия Матер. 7:1700180. doi: 10.1002/aenm.201700180

Полнотекстовая перекрестная ссылка | Академия Google

Chen, J., Mohrhusen, L., Ali, G., Li, S., Chung, K.Y., Al-Shamery, K., et al. (2019). Исследование электрохимического механизма полых наносфер Cu 2 MoS 4 для быстрого и стабильного хранения ионов натрия. Доп. Функц. Матер. 29:1807753. doi: 10.1002/adfm.201807753

Полнотекстовая перекрестная ссылка | Академия Google

Chen, S., Wu, C., Shen, L., Zhu, C., Huang, Y., Xi, K., et al.(2017). Проблемы и перспективы для электродных материалов типа NASICON для современных натрий-ионных аккумуляторов. Доп. Матер. 29:1700431. doi: 10.1002/adma.201700431

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Chen, T., Cheng, B. , Chen, R., Hu, Y., Lv, H., Zhu, G., et al. (2016). Иерархические тройные карбидные наночастицы / углеродные нанотрубки со вставленными N-легированными углеродными вогнутыми многогранниками для эффективного хранения лития и натрия. Приложение ACS Матер. Интерфейсы 8, 26834–26841.дои: 10.1021/acsami.6b08911

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чен, Ю., Ю, X., Ли, З., Пайк, У., и Лу, X. Д. (2016). Иерархические MoS 2 трубчатые структуры с внутренней проволокой из углеродных нанотрубок в качестве высокостабильного анодного материала для литий-ионных аккумуляторов. науч. Доп. 2:e1600021. doi: 10.1126/sciadv.1600021

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чен З., Ву Р., Лю М., Ван Х., Xu, H., Guo, Y., et al. (2017). Общий синтез двойных квантовых точек сульфидов металлов, связанных с углеродом, для получения высокоэффективных анодов для натрий-ионных аккумуляторов. Доп. Функц. Матер. 27:1702046. doi: 10.1002/adfm.201702046

Полнотекстовая перекрестная ссылка | Академия Google

Чо Э., Сонг К., Пак М. Х., Нам К. В. и Канг Ю. М. (2016). SnS 3D цветы с превосходными кинетическими свойствами для анодного использования в натриевых перезаряжаемых батареях нового поколения. Маленький 12, 2510–2517.doi: 10.1002/smll.201503168

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чой, С. Х., и Канг, Ю. К. (2015a). Синергетические композиционные и морфологические эффекты для улучшенных свойств хранения Na + Ni 3 Co 6 S 8 -восстановленного оксида графена композитных порошков. Наноразмеры 7, 6230–6237. дои: 10.1039/C5NR00012B

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чой, С.Х. и Канг Ю. К. (2015b). Синергетический эффект структуры желточной оболочки и равномерного перемешивания нанокристаллов SnS-MoS 2 для улучшения способности накапливать ионы Na. Приложение ACS Матер. Интерфейсы 7, 24694–24702. дои: 10.1021/acsami.5b07093

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чой, С. Х., Ко, Ю. Н., Ли, Дж. К., и Канг, Ю. К. (2015). 3D MoS 2 — графеновые микросферы, состоящие из нескольких наносфер с превосходными свойствами хранения ионов натрия. Доп. Функц. Матер. 25, 1780–1788 гг. doi: 10.1002/adfm.201402428

Полнотекстовая перекрестная ссылка | Академия Google

Дэн П., Ян Дж., Хе В., Ли С., Чжоу В., Тан Д. и др. (2018). Наночастицы Sb с добавлением олова 2 S 3 , равномерно привитые к графену, эффективно улучшают характеристики хранения ионов натрия. ХимЭлектроХим 5, 811–816. doi: 10.1002/celc.201800016

Полнотекстовая перекрестная ссылка | Академия Google

Донг, С., Ли, К., Гэ, X., Ли, З., Мяо, X., и Инь, Л. (2017). ZnS-Sb 2 S 3 @C многогранная структура с двойным ядром и оболочкой, полученная из металлоорганического каркаса, в качестве анодов для высокоэффективных натрий-ионных аккумуляторов. ACS Nano 11, 6474–6482. doi: 10.1021/acsnano.7b03321

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ду, Ю., Чжу, X., Чжоу, X., Ху, Л., Дай, З. и Бао, Дж. (2015). Co 3 S 4 пористые нанолисты, встроенные в листы графена, в качестве высокоэффективных анодных материалов для хранения лития и натрия. Дж. Матер. хим. А 3, 6787–6791. дои: 10.1039/C5TA00621J

Полнотекстовая перекрестная ссылка | Академия Google

Дуан, Дж., Тан, X., Дай, Х., Ян, Ю., Ву, В., Вэй, X., и другие. (2019). Создание безопасных литий-ионных аккумуляторов для электромобилей: обзор. Электрохим. Энергия Ред. 3, 1–42. doi: 10.1007/s41918-019-00060-4

Полнотекстовая перекрестная ссылка | Академия Google

Фан, Л., и Ли, X. (2018). Последние достижения в области эффективной защиты металлического натриевого анода. Nano Energy 53, 630–642. doi: 10.1016/j.nanoen.2018.09.017

Полнотекстовая перекрестная ссылка | Академия Google

Фань Л. , Ли Х., Ян Б., Фэн Дж., Сюн Д., Ли Д. и др. (2016). Контролируемая кристалличность SnO 2 эффективно доминирует над эффективностью хранения натрия. Доп. Энергия Матер. 6:1502057. doi: 10.1002/aenm.201502057

Полнотекстовая перекрестная ссылка | Академия Google

Fang, G., Wu, Z., Zhou, J., Zhu, C., Cao, X., Lin, T., et al.(2018). Наблюдение псевдоемкостного эффекта и быстрой диффузии ионов в биметаллических сульфидах в качестве усовершенствованного анода натрий-ионной батареи. Доп. Энергия Матер. 8:1703155. doi: 10.1002/aenm.201703155

Полнотекстовая перекрестная ссылка | Академия Google

Фан Ю., Сяо Л., Чен З., Ай X., Цао Ю. и Ян Х. (2018). Последние достижения в области материалов для натрий-ионных аккумуляторов. Электрохим. Энергия. Ред. 1, 294–323. doi: 10.1007/s41918-018-0008-x

Полнотекстовая перекрестная ссылка | Академия Google

Фу, Ю., Zhang Z., Yang X., Gan Y. и Chen W. (2015). Наночастицы ZnS, встроенные в пористую углеродную матрицу, используются в качестве анодных материалов для литий-ионных аккумуляторов. RSC Adv. 5, 86941–86944. дои: 10.1039/C5RA15108B

Полнотекстовая перекрестная ссылка | Академия Google

Гао, X., Ван, Дж., Чжан, Д., Адаир, К., Фэн, К., Сунь, Н., и соавт. (2017). Гетероструктура биметаллических сульфидных наноточек/углеродных наностержней с углеродным покрытием, обеспечивающая длительный срок службы литий-ионных аккумуляторов. Дж. Матер. хим. А 5, 25625–25631.дои: 10.1039/C7TA06849B

Полнотекстовая перекрестная ссылка | Академия Google

Ge, X., Li, Z., и Yin, L. (2017). Металлоорганические каркасы, полученные из пористых полиэдров ядра / оболочки CoP @ C, закрепленных на трехмерных сетках из восстановленного оксида графена, в качестве анода для натрий-ионной батареи. Nano Energy 32, 117–124. doi: 10.1016/j.nanoen.2016.11.055

Полнотекстовая перекрестная ссылка | Академия Google

Гонг Ю., Чжао Дж., Ван Х. и Сюй Дж. (2018). CuCo 2 S 4 /нанокомпозиты восстановленного оксида графена, синтезированные одностадийным сольвотермическим методом, в качестве анодных материалов для натрий-ионных аккумуляторов. Электрохим. Acta 292, 895–902. doi: 10.1016/j.electacta.2018.09.194

Полнотекстовая перекрестная ссылка | Академия Google

Хуан Ю., Се М., Ван З., Цзян Ю., Сяо Г., Ли С. и др. (2018). Кинетика быстрого накопления натрия в фонарикообразном Ti 0,25 Sn 0,75 S 2 , соединенном углеродными нанотрубками. Материал для хранения энергии. 11, 100–111. doi: 10.1016/j.ensm.2017.10.004

Полнотекстовая перекрестная ссылка | Академия Google

Цзя, Х., Dirican, M., Sun, N., Chen, C., Yan, C., Zhu, P., et al. (2018). Усовершенствованный ZnSnS 3 Анодный материал @rGO для превосходного хранения ионов натрия и лития со сверхдлительным сроком службы. ХимЭлектроХим 6, 1183–1191. doi: 10.1002/celc.201801333

Полнотекстовая перекрестная ссылка | Академия Google

Jiang, Y., Hu, M., Zhang, D., Yuan, T., Sun, W., Xu, B., et al. (2014). Оксиды переходных металлов для высокоэффективных анодов ионно-натриевых батарей. Nano Energy 5, 60–66.doi: 10.1016/j.nanoen.2014.02.002

Полнотекстовая перекрестная ссылка | Академия Google

Джин, Р., Лю, Д., Лю, К., и Лю, Г. (2015). Hierarchical NiCo 2 S 4 полые сферы в качестве высокопроизводительного анода для ионно-литиевых аккумуляторов. RSC Adv. 5, 84711–84717. дои: 10.1039/C5RA14412D

Полнотекстовая перекрестная ссылка | Академия Google

Канг В., Ван Ю. и Сюй Дж. (2017). Недавний прогресс в использовании слоистых наноструктур дихалькогенидов металлов в качестве электродов для высокоэффективных натрий-ионных аккумуляторов. Дж. Матер. хим. А 5, 7667–7690. дои: 10.1039/C7TA00003K

Полнотекстовая перекрестная ссылка | Академия Google

Ким, Х., Лим, Э., Джо, К., Юн, Г., Хван, Дж., Чон, С., и другие. (2015). Упорядоченно-мезопористый Nb 2 O 5 /углеродный композит в качестве натриевого вкладыша. Nano Energy 16, 62–70. doi: 10. 1016/j.nanoen.2015.05.015

Полнотекстовая перекрестная ссылка | Академия Google

Ким, Дж. Х., и Канг, Ю. К. (2017). Желточно-оболочечная структура (Fe 0.5 Ni 0,5 ) 9 S 8 порошки твердого раствора: синтез и применение в качестве анодных материалов для Na-ионных аккумуляторов. Нано рез. 10, 3178–3188. doi: 10.1007/s12274-017-1535-1

Полнотекстовая перекрестная ссылка | Академия Google

Ким С.В., Сео Д.Х., Ма Х., Седер Г. и Канг К. (2012). Электродные материалы для перезаряжаемых натрий-ионных аккумуляторов: потенциальные альтернативы современным литий-ионным аккумуляторам. Доп. Энергия Матер. 2, 710–721.doi: 10.1002/aenm.201200026

Полнотекстовая перекрестная ссылка | Академия Google

Kong, D., Wang, Y., Lim, Y.V., Huang, S., Zhang, J., Liu, B., et al. (2018). Трехмерные иерархические дефектные массивы NiMo 3 S 4 , выращенные на углеродном текстиле, для высокоэффективных натрий-ионных аккумуляторов и реакции выделения водорода. Nano Energy 49, 460–470. doi: 10.1016/j.nanoen.2018.04.051

Полнотекстовая перекрестная ссылка | Академия Google

Конг, С., Джин З., Лю Х. и Ван Ю. (2014). Морфологическое влияние нанолистов графена на ультратонкие нанолисты CoS и их применение для высокоэффективных литий-ионных аккумуляторов и фотокатализа. J. Phys. хим. С 118, 25355–25364. дои: 10.1021/jp508698q

Полнотекстовая перекрестная ссылка | Академия Google

Krengel, M., Hansen, A.L., Kaus, M., Indris, S., Wolff, N., Kienle, L., et al. (2017). CuV 2 S 4 : высокопроизводительный и стабильный материал анода для натрий-ионных батарей. Приложение ACS Матер. Интерфейсы 9, 21283–21291. doi: 10.1021/acsami.7b04739

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Кунду Д., Талайе Э., Даффорт В. и Назар Л. Ф. (2015). Возникающая химия натрий-ионных батарей для электрохимического накопления энергии. Анжю. хим. Междунар. Эд. англ. 54, 3431–3448. doi: 10.1002/anie.201410376

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Лай, Ч. Х., Лу, М. Ю.и Чен, Л.Дж. (2012). Наноструктуры сульфидов металлов: синтез, свойства и применение в преобразовании и хранении энергии. Дж. Матер. хим. 22, 19–30. дои: 10.1039/C1JM13879K

Полнотекстовая перекрестная ссылка | Академия Google

Ли, Л., Пэн, С., Ву, Х.Б., Ю, Л., Мадхави, С., и Лу, X.W.D. (2015). Гибкий квазитвердотельный асимметричный электрохимический конденсатор на основе иерархических пористых нанолистов V 2 O 5 на углеродных нановолокнах. Доп.Энергия Матер. 5:1500753. doi: 10.1002/aenm.201500753

Полнотекстовая перекрестная ссылка | Академия Google

Li, Q., Jiao, Q., Feng, X., Zhao, Y., Li, H., Feng, C., et al. (2019). Однореакторный синтез субмикросфер CuCo 2 S 4 для высокоэффективных литий-/натрий-ионных аккумуляторов. ХимЭлектроХим 6, 1558–1566. doi: 10.1002/celc.201

9

Полнотекстовая перекрестная ссылка | Академия Google

Ли, С., Гэ, П., Цзян, Ф., Шуай, Х., Сюй, В., Jiang, Y., et al. (2019). Продвижение сульфида никеля-кобальта в качестве сверхбыстрых материалов для хранения натрия с высоким содержанием натрия: влияние морфологической структуры, фазовой эволюции и свойств интерфейса. Материал для хранения энергии. 16, 267–280. doi: 10.1016/j.ensm.2018.06.006

Полнотекстовая перекрестная ссылка | Академия Google

Li, X., Hu, Y., Liu, J., Lushington, A., Li, R., and Sun, X. (2013). Структурно адаптированные графеновые нанолисты в качестве анодов литий-ионных аккумуляторов: идея, обеспечивающая исключительно высокую производительность хранения лития. Наномасштаб 5, 12607–12615. дои: 10.1039/c3nr04823c

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ли, X., и Ван, К. (2012). Значительно повышена циклическая производительность нового «самоматричного» анода NiSnO 3 в литий-ионных батареях. RSC Adv. 2, 6150–6154. дои: 10.1039/c2ra20527k

Полнотекстовая перекрестная ссылка | Академия Google

Li, Y., Hu, Y-S., Qi, X., Rong, X., Li, H., Huang, X., et al. (2016).Усовершенствованные натрий-ионные батареи с превосходным недорогим анодом из пиролизного антрацита: на пути к практическому применению. Материал для хранения энергии. 5, 191–197. doi: 10.1016/j.ensm.2016.07.006

Полнотекстовая перекрестная ссылка | Академия Google

Ли Ю., Чжэн Ю., Яо Дж., Сяо Дж., Ян Дж. и Сяо С. (2017). Легкий синтез полых микросфер NiO в виде гнезд, собранных из нанокристаллов, с превосходными характеристиками хранения лития. RSC Adv. 7, 31287–31297. дои: 10.1039/К7РА05373Х

Полнотекстовая перекрестная ссылка | Академия Google

Li, Z., Zhang, L., Ge, X., Li, C., Dong, S., Wang, C., et al. (2017). Пористые микрокубы CoP/FeP со структурой ядро-оболочка, соединенные между собой восстановленным оксидом графена в качестве высокоэффективных анодов для натрий-ионных батарей. Nano Energy 32, 494–502. doi: 10.1016/j.nanoen.2017.01.009

Полнотекстовая перекрестная ссылка | Академия Google

Лин, Ю., Цю, З., Ли, Д., Улла, С., Хай, Ю., Синь, Х., и др. (2018).NiS 2 @CoS 2 нанокристаллы, инкапсулированные в углеродные нанокубы, легированные азотом, для высокопроизводительных литий-ионных аккумуляторов. Материал для хранения энергии. 11, 67–74. doi: 10.1016/j.ensm.2017.06.001

Полнотекстовая перекрестная ссылка | Академия Google

Liu, X., Hao, Y., Shu, J., Sari, H.M.K., Lin, L., Kou, H., et al. (2019). Двойное легирование азотом/серой полых нано-микрокубов ZnSnS 3 для сбора восстановленного оксида графена с превосходным хранением натрия. Nano Energy 57, 414–423. doi: 10.1016/j.nanoen.2018.12.024

Полнотекстовая перекрестная ссылка | Академия Google

Лю X., Ван Ю., Ван З., Чжоу Т., Ю М., Сю Л. и др. (2017). Достижение сверхдлительного хранения натрия в аморфных бинарных сульфидных нанобоксах кобальт-олово, покрытых N-легированным углеродом. Дж. Матер. хим. А 5, 10398–10405. DOI: 10.1039/C7TA01701D

Полнотекстовая перекрестная ссылка | Академия Google

Лу Х., Чен Р., Ху Ю., Ван Х., Wang, Y., Ma, L., et al. (2017). Восходящий синтез пористых углеродных каркасов, легированных азотом, для хранения лития и натрия. Наномасштаб 9, 1972–1977. дои: 10.1039/C6NR08296C

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Лу Ю., Чжао К., Чжан Н., Лей К., Ли Ф. и Чен Дж. (2016). Легкий синтез распыления и высокоэффективное хранение натрия мезопористых микросфер MoS 2 /C. Доп. Функц. Матер. 26, 911–918. дои: 10.1002/адфм.201504062

Полнотекстовая перекрестная ссылка | Академия Google

Lv, J., Bai, D., Yang, L., Guo, Y., Yan, H., and Xu, S. (2018). Биметаллические сульфидные наночастицы, заключенные в двухуглеродные наноструктуры, используются в качестве анодов для литий-/натрий-ионных аккумуляторов. Хим. коммун. 54, 8909–8912. дои: 10.1039/C8CC04318C

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ма, Л., Чен, Р., Ху, Ю., Чжу, Г., Чен, Т., Лу, Х., и др. (2016). Иерархические пористые углеродные наносферы, богатые азотом, с высокими и прочными свойствами для хранения лития и натрия. Наношкала 8, 17911–17918. дои: 10.1039/C6NR06307A

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ма, Л., Гао, X., Чжан, В., Юань, Х., Ху, Ю., Чжу, Г., и др. (2018). Сверхвысокая скорость и сверхдлительная циклическая стабильность натрий-ионных аккумуляторов обеспечиваются морщинистыми черными нанолистами титана с большим количеством кислородных вакансий. Nano Energy 53, 91–96. doi: 10.1016/j.nanoen.2018.08.043

Полнотекстовая перекрестная ссылка | Академия Google

Малеки Хейме Сари, Х.и Ли, X. (2019). Контролируемый интерфейс катод-электролит Li[Ni 0,8 Co 0,1 Mn 0,1 ]O 2 для литий-ионных аккумуляторов: обзор. Доп. Энергия Матер. 9:17. doi: 10.1002/aenm.2017

Полнотекстовая перекрестная ссылка

Мэн, X. (2017). Модификации поверхности в атомарном масштабе и новые конструкции электродов для высокопроизводительных натрий-ионных аккумуляторов с помощью осаждения атомарного слоя. Дж. Матер. хим. А 5, 10127–10149.дои: 10.1039/C7TA02742G

Полнотекстовая перекрестная ссылка | Академия Google

Ортис-Виториано, Н., Древетт, Н. Э., Гонсало, Э., и Рохо, Т. (2017). Высокоэффективные слоистые оксидные катоды на основе марганца: преодоление проблем, связанных с натрий-ионными батареями. Энергетика Окружающая среда. науч. 10, 1051–1074. дои: 10.1039/C7EE00566K

Полнотекстовая перекрестная ссылка | Академия Google

Оу, X., Цао, Л., Лян, X., Чжэн, Ф., Чжэн, Х. С., Ян, X., и др. (2019). Изготовление гетероструктур SnS 2 /Mn 2 SnS 4 /углерод для натрий-ионных аккумуляторов с высокой начальной кулоновской эффективностью и циклической стабильностью. ACS Nano 13, 3666–3676. doi: 10.1021/acsnano.9b00375

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Оу, X., Сюн, X., Чжэн, Ф., Ян, С., Линь, З., Ху, Р., и др. (2016). In situ Рентгеновская дифракционная характеристика нанолистов NbS 2 в качестве материала анода для натрий-ионных аккумуляторов. Дж. Источники питания 325, 410–416. doi: 10.1016/j.jpowsour.2016.06.055

Полнотекстовая перекрестная ссылка | Академия Google

Паломарес, В., Серрас П., Вильялуэнга И., Уэсо К.Б., Карретеро-Гонсалес Дж. и Рохо Т. (2012). Натрий-ионные батареи, последние достижения и нынешние проблемы, связанные с превращением их в недорогие системы хранения энергии. Энергетика Окружающая среда. науч. 5: 5884–5901. дои: 10.1039/c2ee02781j

Полнотекстовая перекрестная ссылка | Академия Google

Пумера М., Софер З. и Амбрози А. (2014). Слоистые дихалькогениды переходных металлов для электрохимического производства и хранения энергии. Дж. Матер. хим. А 2, 8981–8987.дои: 10.1039/C4TA00652F

Полнотекстовая перекрестная ссылка | Академия Google

Путунган, Д. Б., Лин, С. Х., и Куо, Дж. Л. (2016). Металлические монослойные политипы VS 2 в качестве потенциального анода натрий-ионной батареи путем поиска случайной структуры ab initio. Приложение ACS Матер. Интерфейсы 8, 18754–18762. дои: 10.1021/acsami.6b03499

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Цинь, В., Чен, Т., Лу, Т., Чуа, Д.Х.К., и Пан, Л. (2016a).Слоистые композиты на основе оксида графена, восстановленного сульфидом никеля, синтезированные с помощью микроволнового метода, в качестве высокоэффективных анодных материалов натрий-ионных аккумуляторов. Дж. Источники питания 302, 202–209. doi: 10.1016/j.jpowsour.2015.10.064

Полнотекстовая перекрестная ссылка | Академия Google

Цинь В., Ли Д., Чжан С., Ян Д., Ху Б. и Пан Л. (2016b). Наночастицы ZnS, встроенные в восстановленный оксид графена, используются в качестве высокоэффективного анодного материала натрий-ионных аккумуляторов. Электрохим.Acta 191, 435–443. doi: 10.1016/j.electacta.2016.01.116

Полнотекстовая перекрестная ссылка | Академия Google

Qu, B., Ma, C., Ji, G., Xu, C., Xu, J., Meng, Y.S., et al. (2014). Слоистый SnS 2 — композит с восстановленным оксидом графена — материал анода для натрий-ионных аккумуляторов с высокой емкостью, высокой скоростью и длительным сроком службы. Доп. Матер. 26, 3854–3859. doi: 10.1002/adma.201306314

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Шен, Ф., Luo, W., Dai, J., Yao, Y., Zhu, M., Hitz, E., et al. (2016). Сверхтолстый, малоизвилистый и мезопористый древесно-угольный анод для высокоэффективных натрий-ионных аккумуляторов. Доп. Энергия Матер. 6:1600377. doi: 10.1002/aenm.201600377

Полнотекстовая перекрестная ссылка | Академия Google

Слейтер, доктор медицинских наук, Ким, Д., Ли, Э., и Джонсон, К.С. (2013). Натрий-ионные аккумуляторы. Доп. Функц. Матер. 23, 947–958. doi: 10.1002/adfm.201200691

Полнотекстовая перекрестная ссылка | Академия Google

Сонг, Ю., Chen, Z., Li, Y., Wang, Q., Fang, F., Zhou, Y-N., et al. (2017). Настроенная на псевдоемкость высокоскоростная и долговременная циклируемость гексагональных нанолистов NiCo 2 S 4 , приготовленных путем паровой трансформации для хранения лития. Дж. Матер. хим. А 5, 9022–9031. дои: 10.1039/C7TA01758H

Полнотекстовая перекрестная ссылка | Академия Google

Стефенсон, Т., Ли, З., Олсен, Б., и Митлин, Д. (2014). Применение нанокомпозитов дисульфида молибдена (MoS 2 ) в литий-ионных батареях. Энергетика Окружающая среда. науч. 7, 209–231. дои: 10.1039/C3EE42591F

Полнотекстовая перекрестная ссылка | Академия Google

Су, Д., Доу, С., и Ван, Г. (2015). Ультратонкие нанолисты MoS 2 в качестве анодных материалов для натрий-ионных аккумуляторов с превосходными характеристиками. Доп. Энергия Матер. 5:1401205. doi: 10.1002/aenm.201401205

Полнотекстовая перекрестная ссылка | Академия Google

Су, Х., Джаффер, С., и Ю, Х. (2016). Оксиды переходных металлов для натрий-ионных аккумуляторов. Материал для хранения энергии. 5, 116–131. doi: 10.1016/j.ensm.2016.06.005

Полнотекстовая перекрестная ссылка | Академия Google

Su, Z., Liu, J., Li, M., Zhu, Y., Qian, S., Weng, M., et al. (2020). Инженерия дефектов в оксидах на основе титана для электрохимических накопителей энергии. Электрохим. Energy Rev 3, 90–147. doi: 10.1007/s41918-020-00064-5

Полнотекстовая перекрестная ссылка | Академия Google

Тан, К., Цуй, Ю., Ву, Дж., Цюй, Д., Бейкер, А.П., Ма, Ю., и другие. (2017). Тройной сульфид олова и селена (SnSe 0,5 S 0,5 ) наносплав в качестве высокопроизводительного анода для литий-ионных и натрий-ионных аккумуляторов. Nano Energy 41, 377–386. doi: 10.1016/j. nanoen.2017.09.052

Полнотекстовая перекрестная ссылка | Академия Google

Ван Х., Фэн Х. и Ли Дж. (2014). Графен и графеноподобные слоистые дихалькогениды переходных металлов в преобразовании и хранении энергии. Маленький 10, 2165–2181. doi: 10.1002/смл.201303711

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ван, Т., Су, Д., Шанмукарадж, Д., Рохо, Т., Арманд, М., и Ван, Г. (2018). Электродные материалы для натрий-ионных аккумуляторов: соображения о кристаллических структурах и механизмах накопления натрия. Электрохим. Energy Rev. 1, 200–237. doi: 10.1007/s41918-018-0009-9

Полнотекстовая перекрестная ссылка | Академия Google

Вэнь Ю., Пэн С., Ван З., Хао Дж., Цинь Т., Лу С. и др. (2017).Легкий синтез ультратонких NiCo 2 S 4 нанолепестков, вдохновленных распускающимися почками для высокоэффективных суперконденсаторов. Дж. Матер. хим. А 5, 7144–7152. DOI: 10. 1039/C7TA01326D

Полнотекстовая перекрестная ссылка | Академия Google

Ву, X., Ли, С., Ван, Б., Лю, Дж., и Ю, М. (2016). NiCo 2 S 4 массивы нанотрубок, выращенные на гибких углеродных пенах, легированных азотом, в качестве трехмерных интегрированных анодов без связующего вещества для высокоэффективных литий-ионных аккумуляторов. Физ. хим. хим. физ. 18, 4505–4512. дои: 10.1039/C5CP07541F

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Xia, X., Zhu, C., Luo, J., Zeng, Z., Guan, C., Ng, C.F., et al. (2014). Синтез отдельно стоящих наномассивов сульфидов металлов с помощью реакции анионного обмена и их применение для электрохимического накопления энергии. Маленький 10, 766–773. doi: 10.1002/smll.201302224

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Сяо, Дж., Ван Л., Ян С., Сяо Ф. и Ван С. (2014). Разработка иерархических электродов с высокопроводящими массивами NiCo 2 S 4 , выращенными на бумаге из углеродного волокна, для высокоэффективных псевдоконденсаторов. Нано Летт. 14, 831–838. дои: 10.1021/nl404199v

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Сяо Ю., Ли С. Х. и Сунь Ю. К. (2017). Применение сульфидов металлов в натрий-ионных аккумуляторах. Доп. Энергия Матер. 7:1601329.doi: 10.1002/aenm.201601329

Полнотекстовая перекрестная ссылка | Академия Google

Xu, X., Yu, D., Zhou, H., Zhang, L., Xiao, C., Guo, C., et al. (2016). Нанолисты MoS 2 , выращенные на аморфных углеродных нанотрубках для улучшенного хранения натрия. Дж. Матер. хим. А 4, 4375–4379. дои: 10.1039/C6TA00068A

Полнотекстовая перекрестная ссылка | Академия Google

Yan, B., Li, X., Bai, Z., Lin, L., Chen, G., Song, X., et al. (2017). Превосходное хранение натрия в новых нано-микросферах VO 2 , инкапсулированных в смятый восстановленный оксид графена. Дж. Матер. хим. А 5, 4850–4860. дои: 10.1039/C6TA10309J

Полнотекстовая перекрестная ссылка | Академия Google

Ян, Ю. , Инь, Y-X., Го, Y-G., и Ван, L-J. (2014). Иерархически пористый углеродно-графеновый композит в виде сэндвича в качестве высокоэффективного анодного материала для натрий-ионных аккумуляторов. Доп. Энергия Матер. 4:1301584. doi: 10.1002/aenm.201301584

Полнотекстовая перекрестная ссылка | Академия Google

Ян, К., Лян, X., Оу, X., Чжан, К., Чжэн, Х-С., Чжэн Ф. и др. (2019). Гетероструктурированный бинарный сульфид в форме нанокуба (SnCo)S 2 , переплетенный с легированным S графеном, в качестве высокоэффективного анода для усовершенствованных батарей Na + . Доп. Функц. Матер. 29:1807971. doi: 10.1002/adfm.201807971

Полнотекстовая перекрестная ссылка | Академия Google

Ян, Дж., Ма, М., Сунь, К., Чжан, Ю., Хуанг, В., и Донг, X. (2015). Гибридные NiCo 2 S 4 @MnO 2 гетероструктуры для высокоэффективных электродов суперконденсаторов. Дж. Матер. хим. А 3, 1258–1264. дои: 10. 1039/C4TA05747C

Полнотекстовая перекрестная ссылка | Академия Google

Юн, Д. Х., Штауффер, С. К., Сяо, П., Пак, Х., Нам, Ю., Долокан, А., и соавт. (2016). Простой синтез композитов нанокристаллического сульфида олова/восстановленного оксида графена, легированного азотом, в качестве анодов литий-ионных аккумуляторов. ACS Nano 10, 10778–10788. doi: 10.1021/acsnano.6b04214

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ю, Д.J., Yuan, Y.F., Zhang, D., Yin, S.M., Lin, J.X., Rong, Z., et al. (2016). Массив нанотрубок из сульфида никеля-кобальта на пеноникелевой основе в качестве анодного материала для передовых литий-ионных аккумуляторов. Электрохим. Acta 198, 280–286. doi: 10.1016/j.electacta.2016.01.189

Полнотекстовая перекрестная ссылка | Академия Google

Ю Л. и Чен Г. З. (2020). Суперкабатареи как высокопроизводительные электрохимические накопители энергии. Электрохим. Energy Rev 3, 85–89. doi: 10.1007/s41918-020-00063-6

Полнотекстовая перекрестная ссылка | Академия Google

Ю, Н., Чжу, М-К., и Чен, Д. (2015). Гибкие полностью твердотельные асимметричные суперконденсаторы с трехмерными электродами CoSe 2 / углеродная ткань. Дж. Матер. хим. А 3, 7910–7918. дои: 10.1039/C5TA00725A

Полнотекстовая перекрестная ссылка | Академия Google

Ю, XY, и Дэвид Лу, XW (2018). Смешанные сульфиды металлов для электрохимического накопления и преобразования энергии. Доп. Энергия Матер. 8:1701592. doi: 10.1002/aenm.201701592

Полнотекстовая перекрестная ссылка | Академия Google

Ю, X-Y., Ю, Л., и Лу, XWD (2016). Полые наноструктуры из сульфидов металлов для электрохимического накопления энергии. Доп. Энергия Матер. 6:1501333. doi: 10.1002/aenm.201501333

Полнотекстовая перекрестная ссылка | Академия Google

Чжан, К., Пак, М., Чжоу, Л., Ли, Г.Х., Шин, Дж., Ху, З., и др. (2016). Легированные кобальтом наносферы FeS 2 с полной растворимостью в твердом состоянии в качестве высокоэффективного анодного материала для натрий-ионных аккумуляторов. Анжю. хим. Междунар. Эд. англ. 55, 12822–12826.doi: 10.1002/anie.201607469

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чжан, К., Сунь, Ю., Чжан, В., Го, Дж., и Чжан, X. (2019). Межслойно-вспененные VMo 2 S 4 нанолисты на RGO для быстрого и быстрого хранения лития и натрия. J. Alloys Compd. 772, 178–185. doi: 10.1016/j.jallcom.2018.09.082

Полнотекстовая перекрестная ссылка | Академия Google

Чжан, Л., Ву, Х. Б., Ян, Ю., Ван, X., и Лу, X. В. (2014).Иерархические микробоксы MoS 2 , построенные из нанолистов с улучшенными электрохимическими свойствами для хранения лития и разделения воды. Энергетика Окружающая среда. науч. 7, 3302–3306. дои: 10.1039/C4EE01932F

Полнотекстовая перекрестная ссылка | Академия Google

Zhang, Y. , Wang, P., Yin, Y., Zhang, X., Fan, L., Zhang, N., et al. (2019). Гетероструктурированные полые нанобоксы [email protected], встроенные в графен, для высокоэффективных литий-ионных и натрий-ионных аккумуляторов. Хим. англ.Дж. 356, 1042–1051. doi: 10.1016/j.cej.2018.09.131

Полнотекстовая перекрестная ссылка | Академия Google

Чжан З., Ли З. и Инь Л. (2018). Полая призма NiCo 2 S 4 , связанная с восстановленным оксидом графена, в качестве высокоэффективного анодного материала для натриевых и литий-ионных аккумуляторов. NJ Chem. 42, 1467–1476. дои: 10.1039/C7NJ03581K

Полнотекстовая перекрестная ссылка | Академия Google

Чжао Ю. и Мантирам А. (2015).Bi 0,94 Sb 1,06 S 3 кластерные аноды наностержней для натрий-ионных батарей: повышенная обратимость за счет синергетического эффекта твердого раствора Bi 2 S 3 -Sb 2 S 90 Хим. Матер. 27, 6139–6145. doi: 10.1021/acs.chemmater.5b02833

Полнотекстовая перекрестная ссылка | Академия Google

Zheng, P., Dai, Z., Zhang, Y., Dinh, K.N., Zheng, Y., Fan, H., et al. (2017). Масштабируемый синтез графеновых композитов, легированных SnS 2 /S, для превосходных литий-ионных аккумуляторов. Наномасштаб 9, 14820–14825. дои: 10.1039/C7NR06044K

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Zhong, J., Xiao, X., Zhang, Y., Zhang, N., Chen, M., Fan, X., et al. (2019). Рациональный дизайн композита Sn-Sb-S со структурой, напоминающей желток и скорлупу гортензии, в качестве усовершенствованного анодного материала для натрий-ионных аккумуляторов. J. Alloys Compd. 793, 620–626. doi: 10.1016/j.jallcom.2019.04.232

Полнотекстовая перекрестная ссылка | Академия Google

Чжоу, Дж., Цинь Дж., Го Л., Чжао Н., Ши С. и Лю Э. З. (2016). Масштабируемый синтез высококачественных нанолистов дихалькогенидов переходных металлов и их применение в качестве анодов для натрий-ионных аккумуляторов. Дж. Матер. хим. А 4, 17370–17380. дои: 10.1039/C6TA07425A

Полнотекстовая перекрестная ссылка | Академия Google

Чжоу, К., Лю, Л., Хуанг, З., Йи, Л., Ван, X., и Цао, Г. (2016). Co 3 S 4 @полианилиновые нанотрубки в качестве высокоэффективных анодных материалов для натрий-ионных аккумуляторов. Дж. Матер. хим. А 4, 5505–5516. дои: 10.1039/C6TA01497F

Полнотекстовая перекрестная ссылка | Академия Google

Zhu, Y., Nie, P., Shen, L., Dong, S., Sheng, Q., Li, H., et al. (2015). Высокая производительность и превосходная циклическая стабильность анода в форме цветка Sb 2 S 3 для натрий-ионных аккумуляторов большой емкости. Наномасштаб 7, 3309–3315. дои: 10.1039/C4NR05242K

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

сравните характеристики какие аккумуляторы лучше алюминиевые или биметаллические.Монолитные или секционные биметаллические радиаторы

Цугунов Антон Валерьевич

Время чтения: 6 минут

Среди различных типов батарей особое место занимают биметаллические радиаторы. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплопередачи. Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

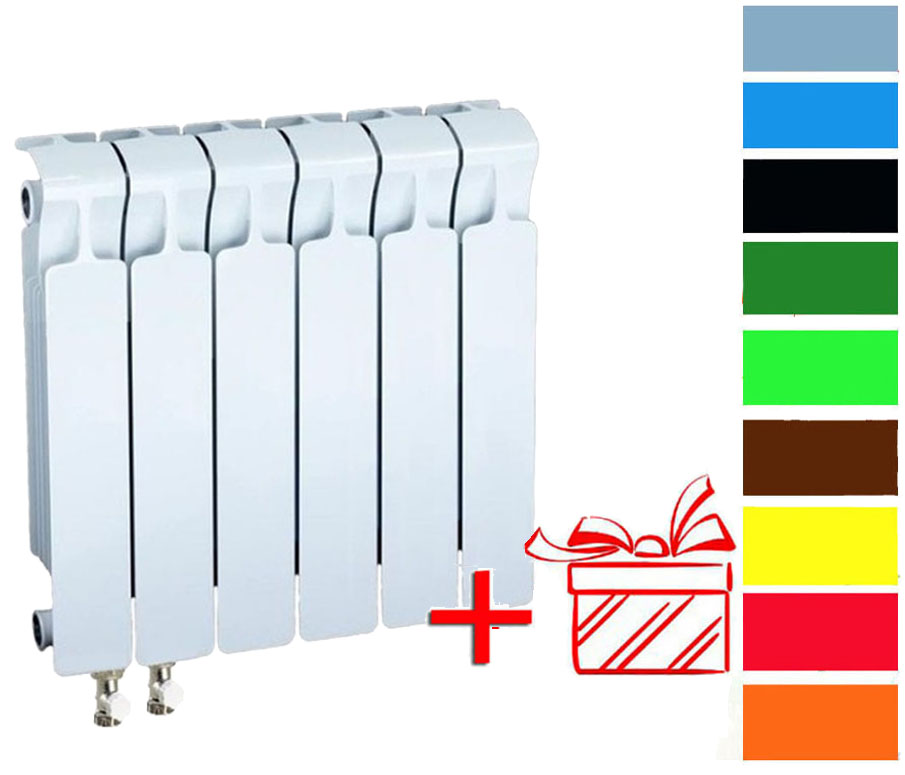

Устройство и свойства биметаллического радиатора

Радиаторы биметаллические имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; внешняя часть, отвечающая за качество теплопередачи, изготовлена ​​из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получено:

  • высокая тепловая инерция;
  • отличный отвод тепла;
  • быстрая реакция на регулировку температуры батареи.

Стальной сердечник наделил батареи следующими характеристиками:

  • устойчивость к перепадам давления и гидравлическим ударам;
  • устойчивость к электрохимическим воздействиям;
  • нетребователен к качеству охлаждающей жидкости;
  • долговечность.

Доступное количество секций от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку STOUT лучшим выбором.

Совет: так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, понять какой радиатор перед вами можно, в первую очередь, по весу. Биметаллическое устройство со стальным сердечником значительно тяжелее своего алюминиевого аналога.

Возможные проблемы во время работы

Устройства

Bimetal обладают большим количеством преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего негативно сказывается на долговечности устройства.
  2. Различные коэффициенты расширения металлов, присутствующих в конструкции батареи, могут привести к нестабильности теплопередачи во времени и снижению прочности устройства.
  3. Использование некачественного теплоносителя в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут быть двух видов.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах.Такие радиаторы иногда называют полуметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
  • Биметаллические отопительные приборы Real имеют цельный стальной каркас, который при производстве отливается под давлением из алюминиевого сплава.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы аккумуляторов.Они обладают отличной коррозионной стойкостью, прекрасным рассеиванием тепла и длительным сроком службы, но их высокая стоимость не позволила им получить широкое распространение.

Размеры батареи

Габариты устройства имеют значение, так как при требуемых параметрах мощности оно должно поместиться в нише под окном. Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы характеризуются стандартной высотой. Устройство имеет маркировку, указывающую на межосевое расстояние устройства – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние — это зазор между входным и выходным отверстиями аккумулятора, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению межосевого расстояния прибавить 80 мм.

Общая высота устройства с различной маркировкой:

  • маркировка 200 — фактическая высота 280 мм;
  • 350 — высота устройства 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! При выборе размера радиатора не забывайте, что в соответствии с техническими нормами устройство должно быть установлено на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций биметаллического радиатора может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров составляет площадь помещения;
  • мощность одной секции аппарата.

Согласно строительным нормам, для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для, значение площади умножают на 100. Полученный результат делят на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора нужно для комнаты площадью 25 кв.м. при использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

  1. 25 х 100 = 2500 Вт — необходимая мощность.
  2. 2500:170=14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить наценку 20%. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет в 1,5–2 раза больше.

Важно! Так как батареи с более чем 10 секциями прогреваются недостаточно эффективно, целесообразно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Давайте узнаем, какие характеристики биметаллического радиатора нужно изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер; для централизованной системы отопления лучше выбрать устройство с максимальным рабочим давлением.
  2. Для расчета их количества необходима номинальная мощность секций.
  3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных вставок. Чем толще стенки, тем прочнее устройство и тем дольше оно прослужит.
  5. Цена. Биметаллические радиаторы минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полуметалл» низкого качества.

Установка радиаторов

Какие трубы лучше для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и засорам.Благодаря своей надежности метод точечной сварки является оптимальным методом соединения при соединении.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создать тепловую завесу, препятствующую проникновению холодного воздуха через окно.

Какие есть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций удаленный от подающей трубы участок будет плохо прогреваться.
  • Нижнее подключение менее эффективно с точки зрения теплоотдачи, используется только в случае конкретной конфигурации системы.

Цугунов Антон Валерьевич

Время чтения: 9 минут

Часто бывает так, что хозяев по каким-либо причинам не устраивает установленная система отопления или просто в квартире требуется замена устаревших советских батарей.Снять старое оборудование несложно, а вот выбрать новое, как правило, сложно. Далеко не каждое эстетическое изделие может десятилетиями выдерживать давление городской отопительной системы. Поэтому специалисты советуют выбирать биметаллические радиаторы, не уступающие чугунным по надежности и сравнимые с ними по долговечности.

Что такое биметаллический радиатор?

Как видно из названия нагревательного прибора, он сделан из двух разных по свойствам металлов.Корпус выполнен из алюминия, обладающего хорошим теплоотводом и небольшим весом. Для усиления нагревательных свойств внешней части батареям придается особая форма для свободной циркуляции воздушных потоков.

Внутри радиатора находится стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдерживать давление теплоносителя до 100 атмосфер (некоторые модели), и нагрев до 135°С.

Биметаллическое изделие сочетает в себе прочность стали и превосходную теплопроводность алюминия.

Внимание! На рынке представлены полуметаллические радиаторы, которые оснащены только вертикальными стальными армирующими трубками. В данном случае остальная часть выполнена из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллическими, что является плюсом, и существенно дешевле. Однако установка таких изделий в централизованную сеть не рекомендуется из-за их низкой прочности и долговечности.

Преимущества биметалла

Популярность современных биметаллических радиаторов не случайна.Их отличает набор уникальных свойств и преимуществ.

  • Продуманная конструкция корпуса рассчитана на максимальную теплоотдачу и свободную циркуляцию воздуха по принципу конвекции.
  • Радиаторы собираются из секций, что позволяет легко собирать или укорачивать их в зависимости от потребностей домовладельцев.
  • Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком службы до 100 лет.
  • Биметаллические батареи отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты двухслойным лакокрасочным составом, защищенным от повреждений и выгорания.
  • Алюминиевый корпус быстро нагревается и так же быстро остывает, что делает его тонким.
  • Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать реактивный теплоноситель.

Внимание! Для предотвращения коррозии необходимо регулярно выпускать воздух, чтобы предотвратить длительный контакт кислорода с внутренней частью прибора.

  • Приборы демонстрируют высокую термостойкость и способны выдерживать даже 130°С.
  • Продуманная система подключения делает установку очень простой.

Критерии выбора биметаллической батареи

Чтобы правильно выбрать радиатор, следует исходить из нескольких основных критериев:

  1. Основные материалы (сталь, медь).
  2. Конструкция батареи (монолитная, секционная).
  3. Значение межцентровых расстояний.
  4. Производитель.

Основным недостатком монолитного биметалла является его высокая стоимость.

Межцентровое расстояние — это расстояние между расположением нижнего и верхнего коллекторов. Как правило, параметр указывается в миллиметрах. Доступны стандартные размеры от 200 до 800 мм. Этих вариантов обычно бывает достаточно, чтобы подобрать радиаторы под проводку, установленную в помещении.

Чаще на рынке встречаются изделия с расстоянием между жилами 500 и 350 мм.Эти размеры являются стандартными для большинства современных новостроек. Сложности возникают при поиске узких 200мм батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800мм изделия обычно изготавливаются только на заказ.

Выбор производителя

Поскольку биметаллические радиаторы стоят дорого и устанавливаются на долгие годы и даже десятилетия, важно приобрести действительно качественный товар от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:

  • Глобальный;
  • Сира;
  • Рифар;
  • СТАУТ;
  • Королевский.

Внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов изготовления. Тем не менее, он не всегда приспособлен к особенностям бытовых систем отопления.

Глобальный

Модели радиаторов итальянского производителя хорошо зарекомендовали себя и в СНГ. Внутренности аккумуляторов изготовлены из легированной стали, снаружи – из алюминиевого сплава. Они обладают всеми преимуществами высококачественного биметалла.К недостаткам можно отнести незначительное падение теплоотдачи при уменьшении степени теплоносителя.

Максимальная рабочая температура 110°С, давление 35 атм. Ассортимент представлен следующими моделями с межосевым расстоянием 350 и 500 мм:

  • Глобальный СТИЛЬ 350/500. Теплоотдача 1 секции — 120 и 168 Вт соответственно.
  • Глобал СТИЛЬ ПЛЮС 350/500. Мощность секции — 140/185 Вт.
  • Global STYLE EXTRA 350/500. Теплоотдача одной секции — 120/171 Вт.

Сира

Итальянский бренд позиционирует свою продукцию как продукцию премиум-класса. Он выделялся на рынке своим высоким качеством и приятным дизайном, основанным на плавных округлых формах. Кроме того, в линейке есть модели с довольно редким межосевым расстоянием 200 и 800 мм. Максимальная температура теплоносителя –110°С, давление 30 атм.

Модельный ряд включает следующие модификации:

  • Sira Gladiator 200/350/500 (межосевое расстояние) — 92/140/185 Вт (мощность секции).
  • Sira RS Bimetal 350/500/800 — 145/201/282 Ш.
  • Сира Али Металл 500 — 187 Вт.

В линейку входят следующие популярные модели:

  • Rifar Base 500. Теплоотдача одного элемента — 136/204 Вт.
  • Рифар Форза 350/500 — 136/202 Ш.
  • Рифар Монолит 350/500 –134/194 Вт.
  • Рифар Альп 500 — 191 Вт.

Радиаторы STOUT

Отдельного внимания заслуживает отечественный бренд STOUT, который еще не так широко распространен на рынке, но уже заслужил множество положительных отзывов пользователей.Аккумуляторы имеют лучшие эксплуатационные характеристики: максимальное рабочее давление — 100 атм, температура — 135°С.

Радиаторы этой марки имеют множество преимуществ:

  • Производство на самом крупном и известном отечественном заводе «РИФАР».
  • Контроль на каждом этапе производства.
  • Опрессовка максимальным давлением до и после покраски.
  • Доступная цена, которая достигается не за счет снижения качества, а за счет оптимизированных логистических процессов и сотрудничества с проверенными поставщиками.
  • Количество секций от 4 до 14, что позволяет устанавливать радиаторы в любом месте.
  • Правильная геометрия каждой секции, что обеспечивает высочайший уровень теплоотвода.
  • Приспособлены для работы как в центральных, так и в автономных системах отопления.
  • Гарантия производителя 10 лет, страховка на 1 000 000 евро в Ингосстрахе.

В линейку входят 2 модели:

  • STOUT Space 350 с секцией рассеивания тепла 130 Вт;
  • STOUT Space 500 с секцией рассеивания тепла 180 Вт.

Роял термо

Еще одна итальянская марка радиаторов, отличающаяся широким ассортиментом и оригинальным дизайном. Особенно интересно выглядит модель PianoForte. Есть возможность заказать радиаторы различных цветов. Конструкция батарей выполнена по запатентованной технологии Power Shift: в вертикальном коллекторе установлены дополнительные ребра для увеличения теплоотдачи.

По сравнению с другими брендами радиаторы этой фирмы рассчитаны на более низкое рабочее давление – 20 бар.Температура охлаждающей жидкости тоже не слишком высокая – 90°С.

Популярные модели:

  • Royal Thermo BiLiner 350/500 — 117/171 Вт;
  • Royal Thermo Revolution Bimetall 500 — 116/168 Вт;
  • Royal Thermo Vittoria 350/500 — 114/167 Вт;
  • Royal Thermo PianoForte 500–185 Вт.

Сравнение цен

Для объективности приводим модели радиаторов сопоставимой мощности с межосевым расстоянием 500 мм.

Радиаторы с межосевым расстоянием 350 мм:

Для информации.Некоторые поставщики соглашаются смонтировать или снять с радиатора необходимое количество секций по желанию заказчика.

Стоит ли покупать?

Биметаллические батареи – лучшее решение для современной квартиры. Их относительно высокая цена компенсируется длительным сроком службы, экономией за счет простой регулировки, надежностью и гарантией защиты от протечек и разрывов при гидроударах. Если цены европейских брендов «кусаются», можно выбрать радиаторы российских производителей по более доступной стоимости, с гарантией и страховкой.Еще несколько советов по выбору — в видео ниже.


(голосов: 3 , средний рейтинг: 5,00 из 5)

Биметаллический радиатор — простая и удобная система в области последних разработок в отоплении. Его конструкция одновременно высокотехнологична и достаточно примитивна, а особенность сборки способствует достижению максимального эффекта в повышении температуры в помещении.

Использование в конструкции биметаллического радиатора двух разных металлов, а именно стали и алюминия, позволило совместить в нем все положительные качества обоих.Все эти достижения в совокупности обеспечили высокий спрос и популярность биметаллических радиаторов.

Для тех, кто еще в раздумьях или сомневается в данных установках, для пущей убедительности ниже приведен анализ их преимуществ и недостатков. Если их сравнить и сопоставить, то можно прийти к определенному выводу и окончательно перестать сомневаться в целесообразности выбора в пользу биметаллического радиатора.

Перечень положительных качеств биметаллических радиаторов.

  • Максимальная теплопередача. Этот фактор обусловлен использованием в конструкции радиатора алюминиевой оболочки. Известно, что алюминий является отличным проводником тепла.
  • Стойкий к коррозионным процессам и компонентам охлаждающей жидкости. Антикоррозийный эффект достигается благодаря внутренней стальной оболочке радиатора. Сталь же мало подвержена воздействию химических компонентов.
  • Хорошие прочностные характеристики и, как следствие, способность выдерживать высокое рабочее давление.Все это стало достижимо благодаря использованию стали, а она, как и металл, способна выдерживать большие механические нагрузки.
  • Небольшой размер и легкая конструкция. Компактность и вес делают биметаллические радиаторы эстетичными, удобными в монтаже и транспортировке.
  • Неограниченное секционирование. Возможность секционной разборки, сборки биметаллических радиаторов позволяет варьировать тепловую мощность в любом необходимом диапазоне.
  • Привлекательный дизайн радиаторов.Необычная для отопительных приборов эстетика в случае с биметаллическими радиаторами отражена как нигде и никогда. В плане интерьера помещения такие радиаторы его не портят, а даже дополняют.

Как видите, достоинств у относительно простого устройства довольно много, и все они важны для эксплуатации. Потом надо было перейти к минусам, а их как бы и нет. Точнее минус есть, но только один и суть его в дороговизне биметаллических радиаторов.Да, они дороже своих аналогов, изготовленных по другим технологиям и из других металлов, но неоспоримое преимущество преимуществ биметаллических радиаторов, наверное, того стоит.

Качество и долговечность, закладываемые производителями в биметаллические радиаторы, уже оценили миллионы потребителей, и этот факт сводит на нет все сомнения недоверчивых. Не раздумывайте, а попробуйте обогреть свой дом новыми биметаллическими технологиями.

Кривые зарядки-разрядки алюминиево-воздушной батареи с…

В последние годы ученые-исследователи провели углубленные исследования эффективных и стабильных электрокатализаторов для реакции восстановления кислорода (ОВК) и проанализировали, как восстанавливать полимерные связующие вещества в катоде металловоздушных аккумуляторов. Несмотря на определенный прогресс в исследованиях, остается еще много проблем. На основе полного учета таких факторов, как хорошая электропроводность, уникальная пористая структура, улучшенные характеристики, площадь поверхности и синергетические эффекты, композитные материалы (m-Co3O4/3DG) из трехмерных графеновых и мезопористых нанопроволок Co3O4 готовятся на Подложка из вспененного никеля.Здесь вводится легкий метод восстановления раствора (NaBh5), что приводит к увеличению кислородных вакансий на поверхности мезопористых нанопроволок Co3O4, тем самым улучшая электрокаталитическую активность m-Co3O4/3DG ORR. Композит восстановленного m-Co3O4/3DG демонстрирует значительный положительный потенциал полуволны 0,84 В (по сравнению с RHE) и начальный потенциал 0,93 В (по сравнению с RHE), а также гораздо более высокую массовую активность 0,109 А·мг⁻¹ при 0,766 В. (по сравнению с RHE) по сравнению с электрокатализаторами m-Co3O4/3DG, m-Co3O4 и 3D-графена или даже превосходит катализатор Pt/C. Кроме того, при использовании восстановленного m-Co3O4/3DG в качестве бессвязующего катода алюминиево-воздушной батареи с удельной емкостью 422,74 мАч·г⁻¹ и напряжением холостого хода 1,53 В при плотности разрядного тока 1,0 мА. см⁻², что превосходит традиционные электроды Pt/C, m-Co3O4 и m-Co3O4/3DG. Иерархическая пористость одномерной и трехмерной морфологии приводит к высокоэффективному уменьшению поверхности и переносу заряда и массы. Это исследование обеспечивает метод восстановления раствора с простой операцией для создания большего количества дефектных состояний на электрокатализаторах и дает ценный взгляд на разработку восстановленного Co3O4 / 3DG с отличными электрокаталитическими характеристиками ORR в качестве катодов без связующего в алюминиево-воздушной батарее.Графический реферат

Заявка на патент США на ПЛАВКИЕ БИМЕТАЛЛИЧЕСКИЕ ШИНЫ ДЛЯ БАТАРЕЙНЫХ ГРУЗОВ Заявка на патент (заявка № 20200112012, выданная 9 апреля 2020 г.)

ОБЛАСТЬ ТЕХНИКИ

Настоящее раскрытие относится к аккумуляторным батареям электрифицированных транспортных средств и, более конкретно, к модулям соединителей цепей аккумуляторной батареи, которые включают в себя плавкие биметаллические шины.

ИСХОДНАЯ ИНФОРМАЦИЯ

Стремление снизить расход топлива и выбросы автомобилей хорошо задокументировано.Поэтому разрабатываются электрифицированные транспортные средства, которые уменьшают или полностью исключают зависимость от двигателей внутреннего сгорания. В целом, электрифицированные транспортные средства отличаются от обычных автомобилей тем, что они избирательно приводятся в движение одной или несколькими электрическими машинами с батарейным питанием. Обычные автомобили, напротив, полагаются исключительно на двигатель внутреннего сгорания для приведения в движение транспортного средства.

Аккумуляторная батарея высокого напряжения обычно питает электрические машины и другие электрические нагрузки электрифицированного транспортного средства.Аккумуляторная батарея включает в себя множество аккумуляторных элементов. Элементы аккумуляторной батареи должны быть надежно соединены друг с другом для достижения необходимых уровней напряжения и мощности для эксплуатации электрифицированного транспортного средства. Для электрического соединения аккумуляторных элементов обычно требуется множество деталей, включая, помимо прочего, шины, проводку и датчики.

РЕЗЮМЕ

Массив батарей в соответствии с иллюстративным аспектом настоящего раскрытия включает, среди прочего, группу элементов батареи и модуль соединителя схемы, сконфигурированный для электрического соединения группы элементов батареи.Модуль соединителя цепи включает в себя первую шину, состоящую из одного материала, и вторую шину, которая является плавкой и состоит по меньшей мере из двух разнородных материалов.

В еще одном неограничивающем варианте осуществления вышеуказанного массива аккумуляторов группа аккумуляторных элементов включает литий-ионные карманные элементы или литий-ионные призматические элементы.

В дополнительном неограничивающем варианте осуществления любого из вышеуказанных массивов батарей модуль соединителя цепи включает в себя носитель для размещения первой шины и второй шины.

В дополнительном неограничивающем варианте осуществления любой из вышеперечисленных групп батарей модуль соединителя схемы включает в себя крышку, прикрепляемую к держателю.

В дополнительном неограничивающем варианте реализации любого из вышеупомянутых массивов батарей единственный материал первой шины включает медь, латунь или алюминий.

В дополнительном неограничивающем варианте осуществления любой из вышеперечисленных аккумуляторных батарей, по меньшей мере, два различных материала включают медь и алюминий.

В дополнительном неограничивающем варианте осуществления любого из вышеуказанных массивов батарей по меньшей мере два разнородных материала включают первый материал, имеющий первую точку плавления, и второй материал, имеющий вторую температуру плавления, которая ниже первой точки плавления.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых массивов батарей вторая шина включает в себя первую секцию, изготовленную из первого материала, вторую секцию, изготовленную из второго материала, и третью секцию, изготовленную из первого материала.

В дополнительном неограничивающем варианте осуществления любой из вышеперечисленных батарейных решеток первая секция представляет собой удлиненный стержень, прикрепленный к клемме одной ячейки группы батарейных ячеек, третья секция представляет собой плоский язычок, на который крепится клеммная шпилька. , а второй раздел соединяется между первым разделом и третьим разделом.

В дополнительном неограничивающем варианте осуществления любой из вышеперечисленных групп батарей вторая секция включает в себя вырез, в котором устанавливается плавкая вставка второй шины.

В дополнительном неограничивающем варианте реализации любой из вышеперечисленных аккумуляторных батарей вторая шина имеет вырез, в котором устанавливается плавкая вставка.

В дополнительном неограничивающем варианте осуществления любой из вышеперечисленных групп батарей плавкая вставка расположена в низкоплавкой секции второй шины.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых массивов батарей вторая шина включает верхнюю часть, состоящую из первого материала, и нижнюю часть, состоящую из второго материала. Второй материал имеет более низкую температуру плавления по сравнению с первым материалом.

В еще одном неограничивающем варианте осуществления любой из вышеперечисленных аккумуляторных батарей нижняя часть включает выемку, в которой устанавливается плавкая вставка.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых массивов батарей по меньшей мере два разнородных материала включают первый материал, соединенный со вторым материалом соединением типа «ласточкин хвост».

Способ согласно другому примерному аспекту настоящего раскрытия включает, среди прочего, электрическое соединение группы аккумуляторных элементов с модулем соединителя схемы. Модуль соединителя цепи включает в себя первую шину, состоящую из одного материала, и вторую шину, которая является плавкой и состоит по меньшей мере из двух разнородных материалов.

В еще одном неограничивающем варианте осуществления вышеуказанного способа один материал включает медь, латунь или алюминий, а по меньшей мере два разнородных материала включают медь и алюминий.

В дополнительном неограничивающем варианте осуществления любого из вышеизложенных способов первая шина соединяется с первой клеммой первого элемента батареи из группы элементов батареи, а вторая шина соединяется со второй клеммой второй аккумуляторный элемент группы аккумуляторных элементов и получает клеммную шпильку.

В дополнительном неограничивающем варианте осуществления любого из вышеизложенных способов вторая шина включает в себя плавкую вставку, и вторая шина может разъединяться в плавкой вставке в ответ на короткое замыкание.

В дополнительном неограничивающем варианте осуществления любого из вышеизложенных способов, по меньшей мере, два разнородных материала включают первый материал и второй материал, которые соединяются по типу «ласточкин хвост» с помощью процесса плакирования металла.

Варианты осуществления, примеры и альтернативы предыдущих пунктов, пунктов формулы изобретения или следующего описания и чертежей, включая любые их различные аспекты или соответствующие отдельные признаки, могут быть взяты независимо или в любой комбинации. Функции, описанные в связи с одним вариантом осуществления, применимы ко всем вариантам осуществления, если только такие функции не являются несовместимыми.

Различные особенности и преимущества этого раскрытия станут очевидными для специалистов в данной области техники из следующего подробного описания. Чертежи, которые сопровождают подробное описание, могут быть кратко описаны следующим образом.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 схематично показан силовой агрегат электрифицированного транспортного средства.

РИС. 2 и 3 иллюстрируют массив батарей для аккумуляторной батареи электрифицированного транспортного средства.

РИС. 4 представляет собой сечение 4 4 массива батарей, показанного на ФИГ. 3.

РИС. 5 иллюстрирует модуль соединителя схемы массива батарей, показанного на ФИГ. 2-3.

РИС. 6 показана примерная плавкая биметаллическая шина для модуля соединителя цепи массива батарей.

РИС. 7 показан еще один пример плавкой биметаллической шины для модуля соединителя цепи массива батарей.

РИС. 8 схематично показан процесс плакирования металла для соединения компонентов, изготовленных из разнородных металлических материалов.

ПОДРОБНОЕ ОПИСАНИЕ

В этом раскрытии подробно описаны примерные конструкции блоков батарей для использования в электрифицированных транспортных средствах. Типовые массивы батарей, которые могут быть включены в аккумуляторные батареи электрифицированных транспортных средств, могут включать в себя группу элементов батареи и модуль соединителя схемы, сконфигурированный для электрического соединения группы элементов батареи. Модуль соединителя цепи может включать в себя первую шину, изготовленную из одного материала, и вторую шину, которая является плавкой и изготовлена ​​по меньшей мере из двух разнородных материалов.Эти и другие признаки более подробно обсуждаются в следующих параграфах настоящего ПОДРОБНОГО ОПИСАНИЯ

РИС. 1 схематично показан силовой агрегат 10 электрифицированного транспортного средства 12 . В варианте осуществления трансмиссия 10 представляет собой трансмиссию гибридного электромобиля (HEV). Однако, несмотря на то, что в варианте осуществления он изображен как HEV, концепции, описанные в настоящем документе, могут быть распространены на другие электрифицированные транспортные средства, включая, помимо прочего, подключаемые гибридные электромобили (PHEV), аккумуляторные электромобили (BEV), автомобили на топливных элементах, и т.п.

В варианте осуществления трансмиссия 10 представляет собой систему трансмиссии с разделением мощности, в которой используются первая и вторая системы привода. Первая система привода включает в себя комбинацию двигателя 14 и генератора 18 (т.е. первую электрическую машину). Вторая система привода включает в себя по меньшей мере двигатель 22 (т. е. вторую электрическую машину), генератор 18 и аккумуляторную батарею 24 . В этом примере второй системой привода считается система электрического привода силового агрегата 10 .Каждая из первой и второй приводных систем способна создавать крутящий момент для приведения в движение одного или нескольких комплектов ведущих колес 28 электрифицированного транспортного средства 12 . Хотя конфигурация с разделением мощности изображена на фиг. 1, это раскрытие распространяется на любое гибридное или электрическое транспортное средство, включая полные гибриды, параллельные гибриды, последовательные гибриды, мягкие гибриды или микрогибриды.

Двигатель 14 , который может быть двигателем внутреннего сгорания, и генератор 18 могут быть соединены через блок 30 передачи мощности, такой как планетарная передача.Конечно, для соединения двигателя 14 с генератором 18 могут использоваться другие типы блоков передачи мощности, включая другие наборы шестерен и трансмиссии. В неограничивающем варианте осуществления узел 30 передачи мощности представляет собой планетарную передачу, которая включает в себя зубчатый венец 32 , солнечную шестерню 34 и узел водила 36 .

Генератор 18 может приводиться в действие двигателем 14 через блок передачи мощности 30 для преобразования кинетической энергии в электрическую.В качестве альтернативы генератор 18 может функционировать как двигатель для преобразования электрической энергии в кинетическую энергию, тем самым передавая крутящий момент на вал 38 , соединенный с блоком 30 передачи мощности. Поскольку генератор 18 оперативно соединен с двигателем 14 , частота вращения двигателя 14 может регулироваться генератором 18 .

Зубчатый венец 32 блока передачи мощности 30 может быть соединен с валом 40 , который соединен с ведущими колесами транспортного средства 28 через второй блок передачи мощности 44 . Второй блок , 44, передачи мощности может включать в себя набор шестерен, имеющий множество шестерен , 46, . Другие блоки передачи мощности также могут быть подходящими. Шестерни 46 передают крутящий момент от двигателя 14 к дифференциалу 48 для передачи тягового усилия на ведущие колеса автомобиля 28 . Дифференциал 48 может включать в себя множество шестерен, которые обеспечивают передачу крутящего момента на ведущие колеса 28 транспортного средства.В неограничивающем варианте второй блок 44 передачи мощности механически соединен с осью 50 через дифференциал 48 для распределения крутящего момента на ведущие колеса 28 транспортного средства.

Двигатель 22 также может использоваться для привода ведущих колес транспортного средства 28 путем передачи крутящего момента на вал 52 , который также соединен со вторым блоком передачи мощности 44 . В неограничивающем варианте осуществления двигатель 22 и генератор 18 взаимодействуют как часть системы рекуперативного торможения, в которой и двигатель 22 , и генератор 18 могут использоваться в качестве двигателей для вывода крутящего момента.Например, двигатель 22 и генератор 18 могут выдавать электроэнергию на аккумуляторную батарею 24 .

Аккумулятор 24 представляет собой образец аккумуляторной батареи для электрифицированного автомобиля. Аккумуляторная батарея 24 может представлять собой высоковольтную тяговую аккумуляторную батарею, которая включает в себя одну или несколько групп аккумуляторных батарей 25 (т. е. аккумуляторных блоков или групп аккумуляторных элементов), размещенных внутри корпуса 27 в сборе. Массивы аккумуляторов 25 способны выдавать электроэнергию для работы двигателя 22 , генератора 18 и/или других электрических нагрузок электрифицированного транспортного средства 12 . Другие типы устройств накопления энергии и/или выходных устройств также могут использоваться для подачи электроэнергии на электромобиль 12 .

В варианте осуществления электромобиль 12 имеет два основных режима работы. Электрифицированное транспортное средство 12 может работать в режиме электромобиля (EV), когда двигатель 22 используется (как правило, без помощи двигателя 14 ) для приведения в движение транспортного средства, что приводит к истощению аккумуляторной батареи 24 до максимально допустимой скорости разрядки при определенных схемах/циклах вождения.Режим EV является примером режима работы с расходом заряда для электрифицированного транспортного средства 12 . В режиме EV уровень заряда аккумуляторной батареи 24 в некоторых случаях может увеличиться, например, из-за периода рекуперативного торможения. Двигатель 14 обычно выключен в режиме EV по умолчанию, но может работать по мере необходимости в зависимости от состояния системы автомобиля или в соответствии с разрешением оператора.

Электромобиль 12 может дополнительно работать в гибридном (HEV) режиме, в котором двигатель 14 и электродвигатель 22 используются для движения автомобиля.Режим HEV является примером режима работы с поддержанием заряда для электрифицированного транспортного средства 12 . В режиме HEV электрифицированное транспортное средство 12 может уменьшить использование двигателя 22 для поддержания состояния заряда аккумуляторной батареи 24 на постоянном или приблизительно постоянном уровне путем увеличения мощности двигателя 14 . . Электрифицированное транспортное средство 12 может работать в других режимах работы в дополнение к режимам EV и HEV в рамках объема настоящего раскрытия.

РИС. 2, 3 и 4 показан массив аккумуляторов , 25, , который можно использовать в электрифицированном транспортном средстве. Например, аккумуляторная батарея 25 может быть компонентом аккумуляторной батареи 24 электрифицированного транспортного средства 12 , показанного на ФИГ. 1. Группа батарей 25 может быть упакована вместе с одной или несколькими дополнительными группами батарей внутри корпуса 27 блока батарей 24 по фиг. 1.

Батарейный массив 25 включает в себя множество аккумуляторных элементов 56 (лучше всего видно в разрезе на ФИГ.4) хранящие энергию для питания различных электрических нагрузок электромобиля 12 . Хотя на фиг. 2-4, массив батарей 25 может использовать большее или меньшее количество элементов в рамках объема настоящего изобретения. Другими словами, это раскрытие не ограничивается конкретной конфигурацией, показанной на иллюстративных фигурах.

Аккумуляторные элементы 56 могут быть уложены бок о бок вдоль оси штабеля А (см. РИС.4) для создания группы аккумуляторных элементов 56 , иногда называемой «стеком элементов». В варианте осуществления аккумуляторные элементы , 56, представляют собой литий-ионные карманные элементы. Однако аккумуляторные элементы, имеющие другую геометрию (цилиндрическую, призматическую и т. д.), другой химический состав (никель-металлогидридный, свинцово-кислотный и т. д.) или и то, и другое, альтернативно могут быть использованы в рамках объема настоящего раскрытия.

Аккумуляторные элементы 56 могут располагаться внутри рамок массива 57 . Каждая рама 57 массива, например, может содержать один или более аккумуляторных элементов 56 .В варианте осуществления рамки 57 массива представляют собой пластиковые компоненты, которые удерживают два элемента 56 батареи. В другом варианте осуществления тепловое ребро 59 (см. фиг. 4) также удерживается рамками 57 решетки. Тепловые ребра 59 могут быть расположены между соседними аккумуляторными элементами 56 пакета элементов для теплового управления любым теплом, выделяемым аккумуляторными элементами 56 .

Элементы батареи 56 массива батарей 25 могут дополнительно поддерживаться опорной конструкцией 58 , расположенной по внешнему периметру пакета элементов.В одном варианте осуществления опорная конструкция 58 включает в себя одну или несколько матричных пластин 60 и одно или несколько креплений 62 . Вместе пластины матрицы 60 и крепления 62 ограничивают в осевом направлении аккумуляторные элементы 56 и рамы матрицы 57 в конфигурации друг с другом. Общее количество пластин 60 массива и креплений 62 , используемых в каждом массиве аккумуляторов 25 , зависит от конструкции и может зависеть от степени жесткости, необходимой для поддержания относительно постоянных размеров массива аккумуляторов.

В варианте осуществления группа 25 батарей включает в себя две пластины 60 матрицы, расположенные на каждой продольной протяженности 64 группы 25 батарей. В этом варианте осуществления матричные пластины 60 действуют как торцевые пластины опорной конструкции 58 , которые проходят параллельно продольным осям А 2 (см. фиг. 4) аккумуляторных элементов 56 . Однако также рассматриваются и другие конфигурации, и это раскрытие не ограничивается конкретной конфигурацией матрицы, показанной на фиг.2-4.

Батарейный массив 25 может дополнительно включать в себя один или несколько модулей 66 соединителей схем, которые сконфигурированы для электрического соединения аккумуляторных элементов 56 . Элементы батареи 56 могут быть соединены либо последовательно, либо параллельно. Модули соединителей цепей 66 могут быть защелкнуты, приварены, скреплены болтами, защелкнуты или иным образом прикреплены к одному или нескольким элементам батареи 56 или опорным конструкциям (например,г., массив кадров 57 ) каждого массива аккумуляторов 25 .

В варианте осуществления один модуль 66 соединителя цепей установлен на рамах 57 массива на каждой противоположной стороне 68 каждого массива батарей 25 . Однако также предполагаются и другие места установки. Вместе модули 66 соединителей цепей могут образовывать систему для электрического соединения элементов 56 батарей каждой группы 25 батарей блока 24 батарей.

В проиллюстрированном варианте осуществления, где аккумуляторные элементы 56 представляют собой аккумуляторные элементы пакетного типа, каждый модуль 66 соединителя цепи может называться модулем взаимосвязанной шины (ICB). В другом варианте осуществления, где аккумуляторные элементы , 56, представляют собой аккумуляторные элементы призматического типа, каждый модуль , 66 соединителя цепи может упоминаться как модуль сборной шины (BBM).

Каждый модуль соединителя цепи 66 может включать в себя носитель 70 , первый тип шин 72 A, размещенных в носителе 70 , второй тип шин 72 B, размещенных19 в носителе 70 и крышка 74 .Крышка 74 показана на ФИГ. 2, но удален на фиг. 3, чтобы лучше показать держатель 70 и закрытые шины 72 A, 72 B.

Держатель 70 может представлять собой лоткообразное устройство для приема и удержания шин 72 A, 72 B. Крышка 74 может быть прикреплена к держателю 70 любым известным способом для размещения шин 72 A, 72 B и любых других относительно чувствительных компонентов модуля соединителя цепи 66. .В одном варианте осуществления крышка 74 защелкивается (например, защелкивается) в держателе 70 , чтобы скрыть шины 72 A, 72 B.

В другом варианте осуществления держатель 70 и обе крышки 74 изготовлены из пластмассы. Однако для изготовления держателя 70 и/или крышки 74 также могут быть использованы другие материалы.

Обратимся теперь главным образом к ФИГ. 3 и 5, модуль соединителя цепи 66 может включать в себя шины двух разных типов — шины 72 A первого типа и шины 72 B второго типа.Каждая шина 72 A первого типа может быть подключена к клемме 76 (см. фиг. 3), иногда называемой выводом элемента, одного из элементов 56 батареи для электрического соединения соседних элементов батареи. 56 аккумуляторной батареи 25 . Шины 72 A могут быть относительно тонкими металлическими полосками, выполненными с возможностью передачи энергии, накапливаемой аккумуляторными элементами 56 . Шины 72 A могут выдерживать относительно высокие значения силы тока.

В варианте осуществления шины первого типа 72 A изготовлены из одного материала. Например, шины 72 A могут быть изготовлены из меди, латуни или алюминия. Другие материалы также рассматриваются в рамках объема настоящего раскрытия.

Одна из шин второго типа 72 B может быть расположена на каждом противоположном конце 75 держателя 70 для установки положительного высоковольтного разъема (+) и отрицательного высоковольтного разъема (-), соответственно аккумуляторной батареи 25 .Таким образом, в варианте осуществления модуль 66 соединителя цепи содержит две шины 72 B второго типа. Однако общее количество шин 72 A, 72 B первого и второго типа предоставленный в держателе 70 , не предназначен для ограничения этого раскрытия. В варианте осуществления каждая из шин 72 А расположена в осевом направлении между шинами 72 В внутри держателя 70 .

Каждая шина 72 B может быть подключена к клемме 76 одного из аккумуляторных элементов 56 .Шины 72 B также могут выдерживать относительно высокие значения силы тока. Шины 72 B могут облегчать соединение группы 25 батарей с любыми соседними группами батарей блока 24 батарей.

В одном варианте осуществления второй тип шин 72 B представляет собой плавкие шины, которые изготовлены как минимум из двух разнородных материалов (например, биметаллических шин) для защиты отдельной аккумуляторной батареи 25 от повреждения и вентиляции ячеек. .Например, шины 72 B могут быть изготовлены из комбинации меди и алюминия. Другие материалы также рассматриваются в рамках объема настоящего раскрытия. Примеры конструкций шин второго типа 72 B более подробно описаны ниже.

РИС. 6 показана примерная плавкая биметаллическая шина 80 . Плавкая биметаллическая шина 80 может использоваться как шина 72 B второго типа в модуле 66 соединителя цепи на фиг.3 и 5.

Плавкая биметаллическая шина 80 может включать корпус 82 , изготовленный как минимум из двух разнородных материалов. В одном варианте корпус 82 выполнен как из меди, так и из алюминия. Однако другие непохожие материалы также рассматриваются в рамках объема настоящего раскрытия. В другом варианте корпус 82 обычно имеет L-образную форму.

Однако другие формы и конфигурации также рассматриваются в рамках объема настоящего изобретения.

Корпус 82 может включать первую секцию 84 , изготовленную из первого материала М 1 (например, меди), вторую секцию 86 , изготовленную из второго материала М 2 (например, алюминия) , и третью секцию 88 из первого материала М 1 (например, меди). В варианте осуществления первая секция 84 может быть выполнена в виде удлиненного стержня, третья секция 88 может быть выполнена в виде относительно плоского выступа, а вторая секция 86 может быть выполнена в виде переходной зоны, соединяющей первая секция 84 и третья секция 88 .

Первая секция 84 представляет собой соединительную поверхность 85 для соединения клеммы 76 (схематично показана пунктирной линией) элемента батареи 56 с плавкой биметаллической шиной 80 . Первая секция 84 корпуса 82 может дополнительно включать первое отверстие 90 для соединения плавкой биметаллической шины 80 с другим компонентом, таким как стойка 65 нагревательного элемента печатной платы Модуль разъема цепи 66 .

Третья секция 88 корпуса 82 может включать второе отверстие 92 . Размер второго отверстия 92 позволяет разместить контактную шпильку 94 (показана на фиг. 5) для соединения группы 25 батарей с соседней группой батарей блока 24 батарей.

Вторая секция 86 корпуса 82 может выступать наружу из каждой из первой секции 84 и третьей секции 88 .В варианте осуществления вторая секция 86 включает выемку 96 . Выемка 96 устанавливает плавкую вставку 98 плавкой биметаллической шины 80 .

В случае относительно сильного тока (например, короткого замыкания) плавкая биметаллическая шина 80 может разорваться (например, расплавиться) на плавкой вставке 98 и разомкнуть цепь, что приведет к электрическому отключению массив батарей 25 для защиты.Например, второй материал M 2 второй секции 86 может иметь температуру плавления (например, 1221°F/660,3°C для алюминия), которая ниже температуры плавления (например, 1984°F). ./1,085°С для меди) первого материала М 1 первой и третьей секций 84 , 88 . Следовательно, плавкая вставка 98 второй секции 86 расплавится относительно быстро во время короткого замыкания, тогда как первая и третья секции 84 , 88 не расплавятся благодаря их более высоким температурам плавления. Поскольку первая и третья секции 84 , 88 не плавятся, во время плавления образуется меньше расплавленного материала. Таким образом, плавкая биметаллическая шина 80 обеспечивает более надежные и безопасные возможности плавления по сравнению с существующими конструкциями шин.

РИС. 7 показан другой пример плавкой биметаллической шины 180 . Плавкая биметаллическая шина , 180, может использоваться как второй тип шины , 72, B в примерных модулях , 66, соединителей цепей, показанных на фиг.3 и 5.

Плавкая биметаллическая шина 180 аналогична плавкой биметаллической шине 80 на фиг. 6. Однако в этом варианте осуществления распределение и расположение первого материала М 1 и второго материала М 2 несколько отличается для изготовления корпуса 182 плавкой биметаллической шины 180 . Например, корпус 182 может включать верхнюю часть 185 и нижнюю часть 187 .После размещения в держателе 70 модуля 66 разъема схемы верхняя часть 185 обращена в сторону от держателя 70 , а нижняя часть 187 обращена в сторону держателя 70 (например, в сторону аккумуляторные батареи 56 ).

В варианте осуществления верхняя часть 185 полностью изготовлена ​​из первого материала M 1 (например, меди), а нижняя часть 187 полностью изготовлена ​​из второго материала M 2 (например, меди).г., алюминий). Вместе верхняя часть 185 и нижняя часть 187 образуют корпус 182 плавкой биметаллической шины 180 .

В корпусе 182 имеется выемка 196 , в которую устанавливается плавкая вставка 198 плавкой биметаллической шины 180 . Выемка 196 может проходить как в верхней части 185 , так и в нижней части 187 . Плавкая вставка 198 может быть расположена в нижней части 187 корпуса 182 и, следовательно, изготовлена ​​из второго материала М 2 , температура плавления которого ниже, чем у первого материала М 1 .Соответственно, в случае относительно сильного тока (например, в случае короткого замыкания) плавкая биметаллическая шина 180 может разорваться (например, расплавиться) на плавкой вставке 198 , чтобы разорвать цепь, тем самым электрически отключив аккумуляторная батарея 25 .

РИС. 8 схематично показан процесс плакирования металла для соединения двух разнородных материалов M 1 и M 2 . Первый материал M 1 и второй материал M 2 могут быть соединены друг с другом во время процесса плакирования металла с использованием комбинации тепла и давления. Изображение на фиг. 8 показано с 1000-кратным увеличением, чтобы лучше показать соединение 99 типа «ласточкин хвост», которое образуется между первым и вторым материалами M 1 , M 2 во время процесса плакирования металла. Подобное соединение типа «ласточкин хвост» может быть использовано для создания множества переходов (например, от меди к алюминию и к меди) в плавких биметаллических шинах согласно настоящему раскрытию.

Типовые массивы батарей согласно данному раскрытию включают в себя плавкие биметаллические шины внутри модулей соединителей цепей массива.Плавкие биметаллические шины включают в себя плавкие вставки, которые расположены в области с более низкой температурой плавления структур корпуса биметаллической шины. Таким образом, шины предназначены для быстрого разрыва плавкой вставки, чтобы разорвать цепь и электрически вывести из строя аккумуляторную батарею. Возможность повреждения ячейки снижается, потому что в областях с более высокой температурой плавления не образуется расплавленный материал во время сплавления. Тем самым может быть обеспечено соответствие нормативам короткого замыкания для массивов аккумуляторов аккумуляторной батареи при любых условиях.

Хотя различные неограничивающие варианты осуществления проиллюстрированы как имеющие определенные компоненты или этапы, варианты осуществления настоящего раскрытия не ограничиваются этими конкретными комбинациями. Можно использовать некоторые компоненты или признаки из любого из неограничивающих вариантов осуществления в сочетании с признаками или компонентами из любого из других неограничивающих вариантов осуществления.

Следует понимать, что одинаковые ссылочные позиции обозначают соответствующие или подобные элементы на нескольких чертежах.Следует понимать, что хотя конкретная компоновка компонентов раскрыта и проиллюстрирована в этих примерных вариантах осуществления, другие компоновки также могут быть полезны из идей этого раскрытия.

Вышеприведенное описание следует рассматривать как иллюстративное, а не как ограничивающее. Специалисту в данной области техники будет понятно, что некоторые модификации могут подпадать под объем настоящего раскрытия. По этим причинам следует изучить следующие пункты формулы изобретения, чтобы определить истинный объем и содержание настоящего раскрытия.

SEED: Эволюция поверхности делегированных мезопористых металлов для катализаторов восстановления кислорода в электродах металл-воздушных батарей и топливных элементов

(A) Схема алюминиево-воздушной батареи, где алюминий окисляется на аноде (слева), а кислород восстанавливается на катоде (справа).
(B) Удельная емкость алюминиево-воздушных батарей с нашим модифицированным нанопористым золотом (M-NP-Au/CFP), которое превосходит коммерческие платино-углеродные (Pt/CFP) электроды при плотности тока 50 мА/см2.

Интеллектуальные заслуги:

Нанопористые (Np) металлы приобретают все большее значение в энергетике благодаря своим превосходным свойствам материала.Однако отсутствует понимание механизмов, которые контролируют динамическую эволюцию металлических поверхностей Np во время синтеза, что ограничивает контроль их свойств.

Целью этого исходного кода является разработка и проверка новых методов синтеза, определения характеристик и измерений для понимания процессов, свойств и характеристик Np-золота, синтезированного путем удаления сплавов с модифицированными поверхностно-активными веществами. Нами показано, что при сплавлении Np-золота в растворе цитрата натрия увеличивается доля открытых (100) граней.Модифицированные электроды из золота Np увеличили потенциал, емкость и мощность алюминиево-воздушных батарей, так что они имели на 65% большую плотность энергии, чем традиционно синтезированное золото Np.

Кроме того, мы (под руководством Detsi) исследовали образование нанопористого золота (NP-Au) в неокисляющих кислотах с использованием каталитической реакции восстановления кислорода (ORR). Как правило, пленки NP-Au обычно получают путем свободного антикоррозионного удаления сплавов золота и серебра (Au-Ag) в концентрированной азотной кислоте с молярностью выше 15 М.     Использование высококонцентрированной азотной кислоты, сильного окислителя, нежелательно из-за ее очень опасного характера (азотная кислота вызывает сильную коррозию, может быстро сгореть при прямом контакте, может вызвать серьезные проблемы со здоровьем при вдыхании).    Поэтому желательно производить пленки NP-Au в неокисляющей кислоте.

Термодинамически самопроизвольное растворение серебра в неокисляющих кислотах неблагоприятно, потому что в неокисляющей кислоте встречная реакция во время коррозии металла соответствует восстановлению протонов водорода в газообразный водород, реакция, при которой образуется только 0.0 В по сравнению со стандартным водородным электродом (SHE). Эти 0,0 В намного ниже потенциала окисления Ag, составляющего 0,79 В, по сравнению с SHE. В нашей работе мы продемонстрировали использование каталитической реакции восстановления кислорода (ORR) для индуцирования растворения серебра из сплавов Au-Ag в разбавленной соляной кислоте (2 М) при температуре и давлении окружающей среды. Это было достигнуто простой заменой реакций восстановления протонов водорода (которые генерируют не более 0,0 В по сравнению с SHE) на реакции реакции кислорода (которые генерируют не более 1.23 В ШЭ). Напряжение 1,23 В достаточно высокое для растворения Ag (для растворения Ag требуется не менее 0,79 В). Таким образом, Ag селективно удаляется из сплавов Au-Ag в неокисляющей кислоте, что приводит к образованию NP-Au.

Работа опубликована в Журнале The Minerals, Metals & Materials Society 71 (2019).

Закария (слева) и Венбо (справа) объясняют наноматериалы старшеклассникам в Центре нанотехнологий Сингха, за пределами лаборатории П.И. Пикуля.

Более широкие воздействия:

учащихся из нашей исследовательской группы приняли участие в NanoDay 2018, информационном мероприятии для местных старшеклассников по всему региону Филадельфия. Эта дата, 9 сентября, отдает дань уважения нанометровому масштабу, 10-9 метрам.

Аспиранты Жимин и Закария описали подходы к изготовлению нанопористых материалов с выдающимися механическими свойствами и многообещающими приложениями для хранения энергии. Студентка магистра Венбо продемонстрировала самосборку двумерных материалов, графена и MXene.Группы старшеклассников, посетившие наш стол, были особенно очарованы естественной окраской нанопористых материалов, что вызвало множество интересных дискуссий.

Мегатенденции на

триллионов долларов: руководители компаний Albemarle, ChargePoint, First Energy Metals и Livent, поставляющих металлы для аккумуляторных батарей и инфраструктуру для бума электромобилей от генеральных директоров: Albemarle Corporation (NYSE: ALB), First Energy Metals (OTC: FEMFF) (CSE: FE), ChargePoint Holdings (NYSE: CHPT) и Livent Corporation (NYSE: LTHM).

Ожидается, что в ближайшие годы переход на электромобили станет мегатрендом стоимостью в несколько триллионов долларов. Возможности для инвестиций поколений появляются в зарядных станциях, металле для аккумуляторов, технологиях вождения и, конечно же, в производителях электромобилей. Wall Street Reporter освещает последние комментарии лидеров отрасли, формирующих наш мир сегодня и в ближайшие десятилетия:

First Energy Metals (OTC: FEMFF) (CSE: FE) Гурмин Сангха, генеральный директор: «Lithium Essential For EV Boom Ahead»
Стремительный рост продаж электромобилей во всем мире приводит к резкому росту цен на компоненты аккумуляторов, такие как литий: за последние 12 месяцев цены выросли более чем на 1000%, и замедления роста не ожидается, поскольку электромобили становятся массовыми. Китай скупает месторождения стратегических аккумуляторных металлов по всему миру. Компания First Energy Metals (OTC: FEMFF) (CSE: FE), выступающая на конференции инвесторов NEXT SUPER STOCK, проводимой Wall Street Reporter, разрабатывает проект, который обещает стать крупным литиевым проектом в Квебеке, Канада. Предварительные результаты бурения и разведки (в соответствии с квалифицированным отчетом 43-101) указывают на добавление дополнительных ресурсов к уже 119 миллионам тонн ресурсов, окружающих участок Augustus Lithium. Для типичного электромобиля требуется примерно 10 кг лития, поэтому одной тонны литиевой руды достаточно, чтобы построить около 90 электромобилей.
Часы First Energy Metals (OTC: FEMFF) (CSE: FE) NEXT SUPER STOCK видео:
https://www.wallstreetreporter.com/2022/01/19/next-super-stock -first-energy-metals-otc-femff-cse-fe-lithium-for-ev-revolution/

Флагманский литий-проект FEMFF «Август» стратегически расположен в захватывающей области известных типов горных пород, содержащих литий, с соседними продвинутые поэтапные проекты с ресурсами на месте. В настоящее время FEMFF реализует программу систематического бурения с целью разработки ресурса (соответствующего 43-101) в течение следующих 9-12 месяцев.Литиевые проекты и проекты по разведке в этом районе имеют аналогичные содержания и поддерживают продолжение разведки и потенциал проекта Август. Компания Sayona Mining, которая владеет обоими активами на продвинутой стадии разработки в этом районе, недавно опубликовала объединенные измеренные, выявленные и предполагаемые ресурсы JORC в размере 119,1 млн тонн как для своего проекта North American Lithium (NAL), так и для проекта Authier.

Важно отметить, что литиевый проект FEMFF расположен в Квебеке, Канада, который является благоприятной юрисдикцией для добычи полезных ископаемых.Литиевый проект FEMFF расположен недалеко от бывшего завода по переработке лития и других литиевых проектов, находящихся на более продвинутой стадии. Программа бурения FEMFF все еще находится на ранней стадии, и в ближайшие недели предстоит ряд важных этапов, которые могут раскрыть весь потенциал проекта.
Часы First Energy Metals (OTC: FEMFF) (CSE: FE) NEXT SUPER STOCK видео:
https://www.wallstreetreporter.com/2022/01/19/next-super-stock -first-energy-metals-otc-femff-cse-fe-lithium-for-ev-revolution/

Генеральный директор Livent Corporation (NYSE: LTHM) Пол Грейвс: «Спрос на литий способствует увеличению прибыли»
»..Глядя на наш прогноз на 2022 год, более высокие реализованные цены приведут к значительному увеличению прибыльности по сравнению с 2021 годом. И это несмотря на стабильные объемы в годовом исчислении до расширения наших мощностей, которое добавит дополнительные объемы в 2023 году. Мы ожидаем, что это выше реализованная цена позволит увеличить скорректированную EBITDA за весь год почти в три раза по сравнению с 2021 годом, что соответствует верхней границе нашего прогнозного диапазона. Мы ожидаем, что после 2022 года спрос продолжит расти темпами, аналогичными сегодняшним. .. Продажи автомобилей на новых источниках энергии в Китае выросли более чем на 150% в 2021 году до 3.5 миллионов единиц, что больше, чем общее количество электромобилей, проданных по всему миру в 2020 году. Кроме того, продажи NEV в Китае, по прогнозам, превысят 5 миллионов единиц в 2022 году, несмотря на планы страны сократить стимулы для автомобилей с нулевым уровнем выбросов на 30%, прежде чем полностью отказаться от них в 2023 году. В Европе продажи полностью электрических автомобилей выросли до 109 000 единиц в декабре, что стало месячным рекордом для пяти ведущих региональных рынков и уровнем проникновения на новом максимуме в 16%. А в США ожидается, что в 2022 году на рынок будет представлено не менее тридцати новых моделей электромобилей, что более чем вдвое превышает количество, доступное в настоящее время.И положительные тенденции спроса на литий не ограничиваются электромобилями. Мы по-прежнему наблюдаем рост ожидаемого спроса во всех приложениях для хранения энергии, включая легкие коммерческие автомобили, электровелосипеды, стационарные накопители и мобильные устройства. Весь литиевый рынок сегодня остается напряженным, и степень этой напряженности отражает то, насколько высоко выросли цены на китайском рынке без контрактов. Опубликованные цены на литий во всех формах продолжают расти, и теперь мы наблюдаем, как контракты, срок погашения которых истек в конце года, переустанавливаются на значительно более высоких ценовых уровнях…» //www.Wallstreetreporter.com/2022/03/14/livent-corporation-nyse-lthm-q4-2021-earnings-highlights/

Генеральный директор ChargePoint Holdings, Inc. (NYSE: CHPT) Паскуале Романо: «Увеличение внедрения электромобилей является движущей силой нашего роста»
«…Как технологическая компания, в основе деятельности которой лежит программное обеспечение, мы рады сообщить, что выручка от подписки за квартал выросла на 12 % по сравнению с первым кварталом и на 23 % по сравнению с прошлым годом. квартал с примерно 118 000 активных портов в нашей сети, что на 6 000 портов больше последовательно….Результаты этого квартала можно описать одним словом: масштаб, масштаб по трем нашим вертикалям и масштаб как в Северной Америке, так и в Европе… Успех ChargePoint напрямую связан с появлением электромобилей. BloombergNEF опубликовал свой прогноз по электромобилям в июне, что стало первым значительным повышением их прогноза за пять лет. Продажи электромобилей ускорились в Северной Америке и Европе в первой половине 2021 года. По данным BNEF, продажи электромобилей в Северной Америке выросли на 97% по сравнению с аналогичным периодом прошлого года в первом полугодии, а продажи электромобилей в Европе выросли на 153%.Мы наблюдаем, как на рынок выходит все больше автомобилей в интересных форм-факторах для широкого спектра вариантов использования…». /01/chargepoint-holdings-inc-nyse-chpt-q2-2022-earnings-highlights/

Генеральный директор Albemarle Corporation (NYSE: ALB) Кент Мастерс: «Ускорение производства лития для стрелы электромобилей»
«.. .Основываясь на наших текущих рыночных данных, тенденциях развития электромобилей и регулярном взаимодействии с нашими клиентами, мы снова пересматриваем наш прогноз спроса на литий в сторону повышения.Теперь мы ожидаем, что спрос на литий в 2025 году составит примерно 1,5 млн тонн, что более чем на 30% больше, чем наши предыдущие оценки. Мы ожидаем, что после 2025 года спрос на литий продолжит расти, и к 2030 году спрос на литий превысит три миллиона тонн. Рост продаж электромобилей ускоряется по мере того, как потребители становятся более энергосберегающими, правительства поощряют экологически чистую энергию, технологии совершенствуются, а электромобили приближаются к ценовому паритету с автомобилями внутреннего сгорания. В 2021 году мировое производство электромобилей почти удвоилось и превысило шесть миллионов автомобилей с трех миллионов в 2020 году.Ожидается, что к концу десятилетия на электромобили будет приходиться около 40% продаж автомобилей. Когда вы посмотрите на темпы роста в прошлом году, составившие почти 50%, и амбиции автомобильной промышленности по быстрому переходу на электромобили, легко понять, почему ожидания спроса такие оптимистичные… Наша вертикальная интеграция, доступ к высококачественным, недорогим ресурсам, годы опыт внедрения конверсионных мощностей в режиме онлайн и сильный баланс дают нам значительные преимущества.»

«…2021 год стал годом преобразований для Albemarle.Наше стратегическое исполнение и способность эффективно справляться с проблемами глобальной пандемии позволили нам извлечь выгоду из силы рынков лития и брома и добиться результатов, которые превзошли ожидания. За год, за исключением нашего бизнеса Fine Chemistry Services, который был продан в июне 2021 года, мы увеличили чистый объем продаж на 11% до 3,3 миллиарда долларов, что соответствует нашему предыдущему прогнозу. Скорректированная EBITDA выросла на 13% в 2021 году до $871 млн, превысив верхний предел нашего прогноза. Забегая вперед, наш прогноз на 2022 год улучшился, главным образом, благодаря благоприятным рыночным условиям для лития и брома.Мы ожидаем, что скорректированная EBITDA вырастет на 35-55% по сравнению с 2021 годом, за исключением Fine Chemistry Services. Чтобы продолжать стимулировать этот рост, мы сосредоточены на быстром вводе мощностей в онлайн за счет ускоренных инвестиций…». /albemarle-corporation-nysealb-q4-2021-earnings-highlights/

WALL STREET REPORTER

Wall Street Reporter (Est.
