    Что такое байпас

    Байпас — это отрезок трубопровода, который служит для изменения пути протекания теплоносителя, минуя тот или иной участок системы отопления. Он устанавливается в промежутке между прямой и обратной проводкой радиатора отопления. Это позволяет полностью направить поток горячей воды по иному пути или регулировать её количество, подаваемое к радиатору.

    Необходимость использования обвода

    Установка байпаса до точек подключения трубопровода к радиатору отопления позволяет разместить на этих точках терморегуляторы и запорные клапаны для изменения объёма подачи теплоносителя. Второй важной функцией установленной перемычки является обеспечение бесперебойной подачи горячей воды ко всем батареям в случае пробоя или отключения одной из них в последовательной цепи.

    При отсутствии байпаса между трубами при выходе из строя одного из радиаторов (протечка, засор) прекращается подача теплоносителя в остальные контуры. Важным преимуществом байпаса является возможность отключить любой радиатор для ремонта, профилактики или замены. Это достигается благодаря расположению запорной арматуры на входном и выходном патрубках радиатора. После их перекрытия радиатор можно легко разобрать для замены, обслуживания или расширения за счёт дополнительных секций.

    Байпасы используются только в последовательных однотрубных системах. Есть два типа таких систем:

    • с нижней разводкой — горячая вода подается с цокольного уровня;
    • с верхней разводкой — горячая вода выводится на чердак и далее через установку распределяется по остальным помещениям.

    Проблема в том, что вода теряет температуру при прохождении по контуру. В коллекторных и двухтрубных системах такой проблемы нет. Они подсоединены к основной магистрали параллельно, и радиаторные батареи получают теплоноситель одинаковой температуры, а функционирование системы не зависит от отдельного контура, потому что они разделены запорными кранами. В однотрубной системе, если батарея находится близко к основной магистрали и на ней нет байпаса, она будет получать максимум тепла, а следующие за ней — теплоноситель уже с более низкой температурой. Установка обвода разделяет поток воды в системе на две части: одна подается по основной магистрали в первый блок батареи, а вторая поступает через перемычку в следующий блок. В итоге вся цепь радиаторных батарей получает теплоноситель одинаковой температуры независимо от удаленности от основной магистрали.

    Виды обводов

    По типу запорного механизма обводы могут быть трех видов:

    1. Нерегулируемые.
    2. С механическим управлением.
    3. С автоматическим управлением.

    Каждый вид имеет свои конструкционные и эксплуатационные особенности, которые стоит рассмотреть внимательней.

    Статичный

    Иногда самую обычную трубу монтируют в трубопроводы в качестве байпаса без дополнительных устройств. Получается нерегулируемый обвод. Просвет внутри трубы никак не меняется, и теплоноситель движется по ней неуправляемо. Диаметр обвода, устанавливаемого вертикально, должен быть меньше диаметра отверстия в магистральном трубопроводе. Если не учесть этот нюанс, то под действием силы тяжести теплоноситель будет отводиться в байпас, а не в радиатор.

    При горизонтальной разводке нагретый теплоноситель будет стремиться в верхнюю точку системы, где удельный вес нагретой среды ниже. Поэтому байпасный обвод будет иметь другие параметры. Диаметр входной трубы должен быть близок к диаметру магистрали, а выпускной патрубок, который соединяется с радиатором, — меньше основного трубопровода. Уменьшенные размеры воздухоотводчика радиатора способствуют увеличению давления охлаждающей жидкости.

    С ручным управлением

    Механическое, или ручное, управление предполагает использование шарового крана. В открытом состоянии он не уменьшает внутренний просвет трубопровода и не создает дополнительное гидравлическое сопротивление движению жидкости. Применение запорного устройства позволяет регулировать количество жидкости, проходящей через обвод. Если клапан полностью закрыт, поток теплоносителя будет двигаться по основному пути.

    С автоматическим управлением

    Обводные конструкции этого вида считаются узкоспециализированными и преимущественно устанавливаются в качестве циркуляционных насосов в самотечных системах отопления. Жидкость может циркулировать в контурах без необходимости установки насосов. Поток теплоносителя в системе меняет направление в зависимости от заданной температуры. Если насосное устройство остановится, например, по причине неисправности, то теплоноситель пойдет через байпас.

    Различают байпасы с автоматическим управлением двух типов:

    1. Клапанные.
    2. Инжекционные.

    На картинке ниже показан клапан, который уменьшает гидравлическое сопротивление, обеспечивая свободное перемещение рабочей среды в системе. Скорость потока увеличивается во время работы насоса.

    Вода из напорного участка поступает в трубопровод, а затем разделяется на два потока. Тогда движение по контуру осуществляется беспрепятственно, а при попытке обратного тока жидкости применяется перепускной клапан. Поскольку величина гидравлического сопротивления на входе больше, чем на выходе, шарик перепускного клапана прижимается ближе к седлу регулирующего устройства, перекрывая прямую линию. Когда насос выключается, теплоноситель начинает проходить через байпас. Оптимальный вариант — готовый насосно-смесительный узел с термостатическим клапаном и байпасом Grundfos, который можно купить в интернет-магазине STOUT.


    Инжекционный обходной путь работает по принципу гидравлического домкрата. В главную магистраль врезается насосный узел таким образом, чтобы входная и выходная трубы обвода продолжались внутри нее. При запуске насоса небольшая часть теплоносителя попадает в диффузор, установленный на входе. Затем жидкость проходит через перепускное устройство и ускоряется.

    Выходное отверстие немного сужено и похоже на сопло. За счет этого рабочая среда под давлением с большой скоростью выбрасывается в основную магистраль. На обратной стороне выпускной трубы имеется зона нагнетания. Под её воздействием теплоноситель вытягивается из байпаса. Поток увлекает за собой окружающую среду и придает ей кинетическую энергию. Таким образом, поток имеет тенденцию продолжать двигаться по всей системе. При выключенном насосе теплоноситель беспрепятственно проходит через байпас естественным образом.

    Байпас в системе с циркуляционным насосом

    Циркуляционные насосы требуют использования байпасов при самотечном перемещении теплоносителя. Система должна быть оснащена специальным ускорительным коллектором, использованы трубы определенного диаметра, а также соблюдены углы наклона. В этом типе установки поток воды нагнетается циркуляционным насосом, который преодолевает сопротивление потока воды в установке, увеличивая свободу распределения всей установки.

    Кроме того, диаметры труб могут быть меньше, чем у самотечного типа, а меньшая тепловая инерция позволяет устанавливать нагреватель ниже котла центрального отопления. Использование насосов повышает эффективность системы отопления, но в случае их выхода из строя подача тепла будет практически прекращена. Циркуляционный насос, подключенный на обвод, исключает противоток рабочей жидкости и ее движение по замкнутому кругу, сохраняя высокую температуру в системе. Дополнительно врезается обратный клапан, предотвращающий реверсное движение теплоносителя.

    Байпас в разводке теплого пола

    Байпасная линия при монтаже систем теплого пола представляет часть смесительного узла. Он используется постоянно, и без него система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру 80 °С и выше. В контуре температура воды не должна быть выше 45 °С. Для сохранения нужной температуры теплоносителя в смесительном узле применяется трехходовый клапан, пропускающий ограниченное количество горячей воды.

    Оставшийся объём воды проходит через обвод, смешивается с холодной водой из коллектора и поступает обратно по магистральной трубе к котлу.

    Обвод в отопительной системе с твердотопливным котлом

    В обвязке твердотопливного котла байпас формирует малый контур, по которому движется теплоноситель. Он подключается к подающей трубе и трехходовому клапану, установленному на обратном патрубке. Вода от теплоотдающего контура смешивается с водой из малого контура и поступает в котел, уже имея температуру около 50 °С. Большую практическую пользу имеет использование расширительного бака. В системах открытого типа, где присутствует самотечная или принудительная циркуляция горячей воды, речь идет о косвенной связи с воздухом. Расширительный бак защищает установку от чрезмерного повышения давления в случае перегрева. Дифференциальный клапан, установленный вместе с циркуляционным насосом на подающей/обратной трубе после байпаса, служит защитой в случае выхода установки из строя. Его открытие обеспечивает автоматическую работу системы. В закрытых системах защита твердотопливного котла от перегрева основывается на специальных решениях, приспособленных для сбора избыточного тепла.

    Байпас играет важную роль в системах отопления, отвечая за правильное распределение теплоносителя нужной температуры на все батареи независимо от их удалённости относительно основной магистрали.


    Поделиться:

    что это такое, для чего нужен, виды, установка

    Каждая отопительная система представляет собой сложную конструкцию, которую нужно правильно спроектировать, смонтировать и отладить. Большинство хозяев интересуются всеми важными элементами магистрали, пытаются понять, что такое байпас в отоплении и для чего он нужен, ведь без подробного рассмотрения можно упустить некоторые моменты. Имея определенные знания, получится избежать проблем в момент эксплуатации контура, а не довести дело до аварийно-опасных ситуаций.

    Не менее важно для каждого человека обезопасить себя от найма неопытных мастеров, по внешнему виду которых это понять довольно сложно, зачастую такие халтурщики пытаются взять завышенную плату за пустяковую работу.

    Чтобы вы были в курсе происходящего, подробно опишу назначение и устройство байпаса, выделю распространенные типы приспособлений и распишу их по отдельности. Существует несколько схем, прежде чем переходить к работе с полотенцесушителем, циркуляционным насосом, радиаторами или теплыми полами, нужно тщательно проработать все важные нюансы.

    Что такое байпас и для чего нужен

    Байпас-это резервный путь движения теплоносителя системы отопления  или ГВС при возникновении аварийного состояния или других ситуаций. Еще проще-это отрезок трубы определенного размера, который вваривается в систему водоснабжения или отопления.

    Для реализации работ подбирается самое выгодное для контура место, это должна быть ключевая точка. Инженерное решение можно назвать важным, ведь благодаря ему существенно облегчается ремонт и обслуживание приборов и повышается эффективность отопительной магистрали в доме.

    Чтобы снять прибор, нужно лишь воспользоваться перемычкой на батарее отопления однотрубного типа, демонтаж производится без полного слива жидкости с контура, для этого предназначен байпас.

    Устройство и принцип работы

    Отрезок трубы такого типа мастера между собой называют обводом, который служит для перенаправления теплоносителя в обход какой-либо точки, это может быть:

    1. Радиатор.
    2. Насос.
    3. Разветвление.
    4. Полотенцесушитель.

    Зачастую отрезок крепится с помощью пайки или сварки одним концом к трубе, которая входит в магистраль, а другим врезается на отводящий контур. Обязательно устанавливается шаровой кран на байпасе, вентиль или задвижка на усмотрение хозяина жилища. Благодаря таким практичным элементам поток жидкости можно перекрыть полностью или регулировать поступление в определенное приспособление.

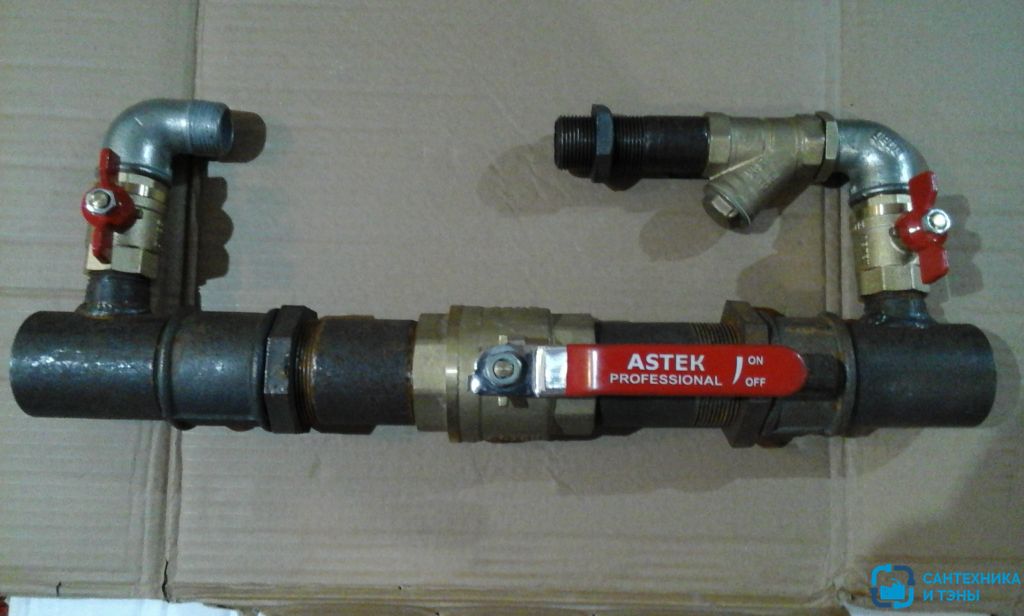

    Устройство. Фото с сайта: oboiman.ru

    Изначально такие обходные трубы использовали для произведения ремонтных работ без прекращения функционирования котла и всей системы отопления в целом. Но по истечении времени элемент стали считать обязательным для оснащения однотрубных магистралей, ему было присвоено название байпас.

    На личное усмотрение владельца жилья или заказчика монтируется обводное приспособление в двухтрубную систему, эти манипуляции профессионалы считают необязательными.

    Виды перемычек

    Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

    1. Для управления применяется механическое воздействие.
    2. Нерегулируемые, статичные модели.
    3. Элементы, снабженные автоматикой.

    Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

    С ручным регулированием

    Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

    Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

    Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции.

    Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

    Автоматический

    Из известных видов можно выделить:

    1. Клапанный.
    2. Инжекционный.

    Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

    Инжекционный байпас

    Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

    1. Накипь.
    2. Ржавчина.
    3. Металлическая стружка.
    4. Окалины.

    Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

    При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

    Нерегулируемый

    На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

    В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

    Схемы байпаса в системе отопления

    Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него. Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая.

    На радиаторе отопления

    Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

    Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

    В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

    На полотенцесушитель

    Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

    При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

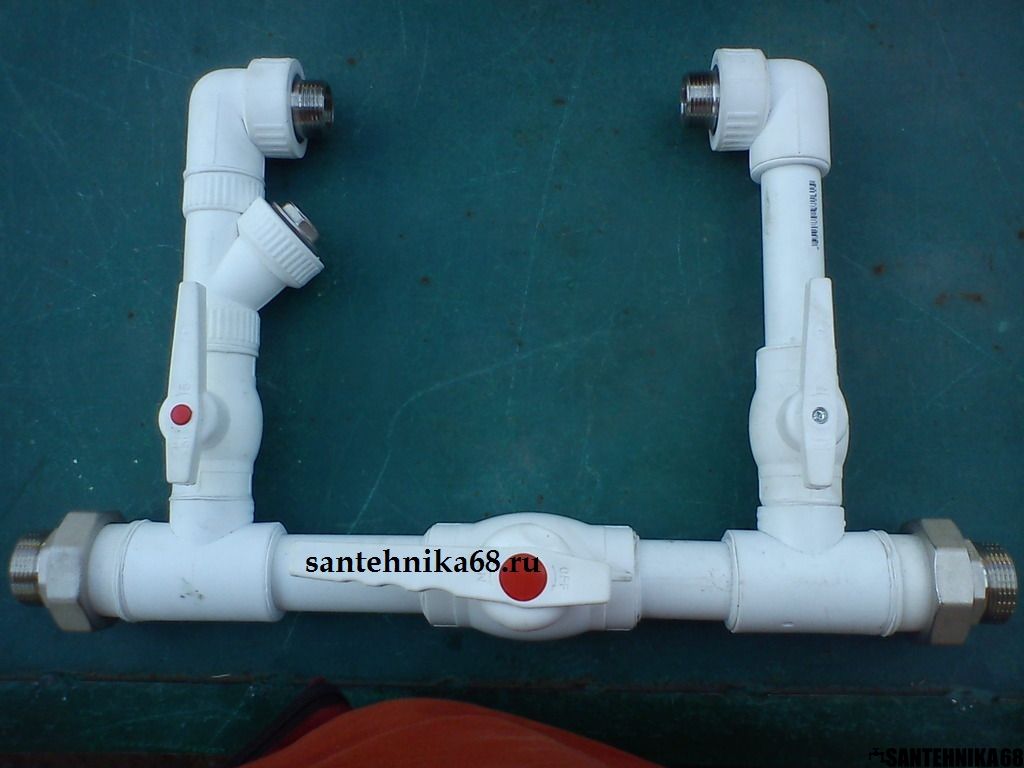

    Для циркуляционного насоса

    Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

    Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

    Разводка теплых полов

    Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

    Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

    С твердотопливным котлом

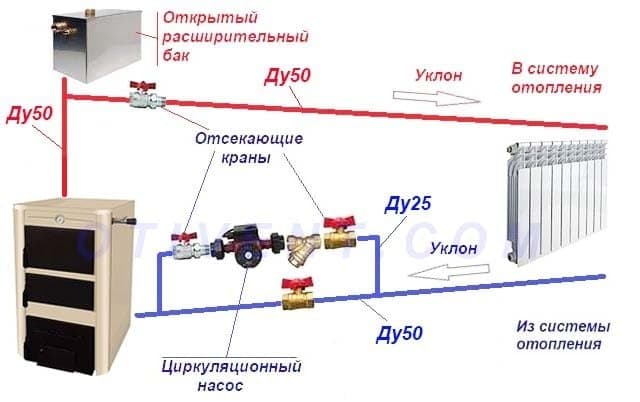

    В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

    Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

    Как установить байпас своими руками на радиатор отопления

    Чтобы не допустить ошибок при самостоятельном произведении работ, существует 5 правил как сделать байпас, которых эксперты и мастера советуют строго придерживаться, выглядят они так:

    1. Если речь идет о многоквартирном доме, то перемычка создается без обратных клапанов или запорной арматуры. Единственное, что можно предпринять – это уменьшить сечение на 1 типоразмер.
    2. Чтобы регулировать батареи лучше использовать ручные или автоматические термостаты. Для сетей, которые полностью централизованы, продают специальные полнопроходные типы агрегатов.
    3. Перемычка на насос ставится в обязательном порядке, если речь идет о частной постройке с энергозависимым отоплением гравитационного вида.
    4. При сборке смесительных узлов следует обратить внимание на клапан байпаса, насос должен оказаться именно со стороны выхода, другие варианты исполнения неработоспособны.
    5. Трехходовой вентиль с термоголовкой продуктивно работает только с выносным датчиком для замера температуры.
