Сложно представить себе комфортное проживание в доме или квартире без функциональной отопительной системы. Чтобы отопление было максимально эффективным и удобным, его необходимо не только правильно смонтировать, но и правильно настроить. В современных системах используется байпас – устройство, располагаемое между отопительными контурами. Благодаря байпасу, конструктивно представляющему собой небольшую перемычку, обеспечивается регулировка подачи теплоносителя. В данной статье речь пойдет о том, для чего нужен байпас в системе отопления, и как он работает.


Что это такое и для чего нужен

Основная функция байпаса заключается в возврате излишков теплоносителя в стояк из отопительных приборов.

Регулировка интенсивности отопления осуществляется вручную или посредством автоматического терморегулятора. В результате получается так, что это байпас в отоплении обеспечивает одновременное прохождение теплоносителя и по регулирующей, и по запорной арматуре.

При отсутствии байпаса становится невозможным ремонт или замена батарей без остановки всей системы. Если байпас на отопление установлен, то отдельный отопительный прибор можно отключить от контура и потратить необходимое на ремонт количество времени. Кроме того, рассматриваемый конструктивный элемент заметно упрощает слив воды из системы и ее заполнение.

Еще одна функция, которая становится возможной за счет байпаса – обеспечение работы отопления с принудительной циркуляцией даже в том случае, когда электричество отключено. В этом случае попросту открывается кран центральной трубы, причем установленный автоматический байпас позволит системе работать автономно, без вмешательства со стороны.

Виды байпасов на отопление

Существует два основных вида байпасов, подходящих для использования в разных отопительных системах:

  1. Байпас с обратным клапаном. Такое устройство рассчитано на использование в связке с циркуляционными насосами. При нормальном функционировании системы клапан находится в открытом состоянии и пропускает теплоноситель, а когда насос выключается, клапан байпаса закрывается.
  2. Байпас без клапана. Устройства без клапанов позволяют ремонтировать отдельный участок отопления или врезать новый радиатор без выключения всей системы.


Для выбора подходящего вида нужно не только знать, что такое байпас в системе отопления, но и учитывать особенности его эксплуатации. Например, автоматические устройства очень боятся ржавчины и химических примесей, присутствующих в теплоносителе низкого качества. Зато при отключении электроэнергии такие байпасы позволяют системе продолжать работу.

Чтобы байпас мог выполнять свои функции, его диаметр должен быть на один размер меньше размера основной трубы. Все дело в гидравлическом сопротивлении – если диаметр байпаса совпадает с размерами основной трубы, то сопротивление в батарее будет слишком высоким, поэтому теплоноситель не сможет циркулировать.

Установка байпаса в системе отопления

Конечно, самым правильным вариантом действий будет заказ услуг у хороших специалистов, которые не только установят байпас, но и протестируют отопительную систему на предмет наличия различных дефектов и повреждений – но знание о том, как сделать байпас самостоятельно, лишним не будет.

Установка байпаса в системе отопления сама по себе не выглядит очень сложной, но есть некоторые моменты, требующие особого внимания. Так, байпас должен располагаться на минимальном расстоянии от радиатора и на максимальном от стояка. При необходимости на устройство можно смонтировать дополнительный кран, позволяющий теплоносителю циркулировать в системе без участия байпаса. Читайте также: «Как установить байпас в систему отопления – варианты и правила установки».


Наличие врезанного в контур байпаса позволяет влиять на интенсивность отопления. Устанавливать байпас на отопление с насосом нужно так, чтобы он был направлен по ходу тока теплоносителя. В первую очередь монтируется фильтр, потом обратный клапан, а последним устанавливаемым элементом является циркуляционный насос. Для врезки байпаса в стояк нужно обязательно использовать запорные клапаны.

При выборе байпасов необходимо обязательно обратить внимание на следующие факторы:

  • Наличие соответствующих сертификатов;
  • Соответствие устройств всем техническим и санитарным нормам;
  • Байпас для циркуляционного насоса нужно осмотреть визуально – в местах сварного соединения они не должны иметь пор, а резьбовые соединения должны откручиваться без каких-либо усилий.

В участках системы, где имеется сужение диаметра трубы, использовать можно только шаровые вентили, позволяющие избежать уменьшения просвета при их открытии. Правда, такие устройства не поддаются ремонту, да и со временем намертво прикипают к месту установки, поэтому их приходится регулярно проворачивать.

Эксплуатация байпаса для циркуляционного насоса

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Использование байпасов в отопительной системе имеет не только сугубо функциональное назначение, но и позволяет сэкономить на электричестве. В системе, не оборудованной данными устройствами, радиаторы получают почти на треть меньше теплоносителя, поэтому их теплоотдача в итоге оказывается ниже примерно на 10%.

Конечно, в современных системах, оснащенных встроенным насосом, особой необходимости в байпасе нет – теплоноситель и так равномерно распределяется по всем отопительным приборам, независимо от протяженности трубопровода, трубы можно укладывать без особого внимания к соблюдению уклона, да и воздушные пробки такой конструкции не страшны.


Для старых отопительных систем байпас попросту незаменим, поскольку он может решить несколько проблем, имеющих критическое значение:

  • Во-первых, байпас нивелирует большинство ошибок, допущенных при монтаже отопления;
  • Во-вторых, использование байпаса обеспечивает хорошую циркуляцию теплоносителя в системе.

Байпасы можно устанавливать и на батареи, но только в однотрубных отопительных системах – в таком случае байпас на радиаторе отопления располагается между прямым и обратным контуром для регулировки степени его нагрева. Такая установка позволит воспользоваться всеми преимуществами байпасов.

Восстановление старых отопительных систем

Для восстановления функциональности старой отопительной системы потребуются следующие элементы:

  • Циркуляционный насос;
  • Байпас;
  • Пара шаровых кранов или обратный клапан.

Технология монтажа конструкции довольно проста. Параллельно трубе устанавливается байпас, к нему крепится циркуляционный насос, с обеих сторон которого располагаются оба крана. Наличие кранов не влияет на интенсивность прохождения теплоносителя через трубопровод, но при возникновении неполадок эти элементы придется полностью менять.


Вместо кранов можно установить обратный клапан, который позволяет системе работать в полностью автономном режиме. Недостатком такого клапана является подверженность воздействию низкокачественного теплоносителя – шаровые краны в этом плане выглядят гораздо более надежными. Для защиты элементов системы от загрязненной воды лучше всего воспользоваться специальным насосом, очищающий теплоноситель от различных примесей.


Заключение

Байпас в системе отопления – это довольно полезное устройство, позволяющее оптимизировать работу системы и снизить затраты на электроэнергию. Несмотря на простоту конструкции, байпас выполняет ряд полезных задач, поэтому его стоит устанавливать при первой же возможности.

Байпас в системе отопления — зачем нужен, как работает + установка

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

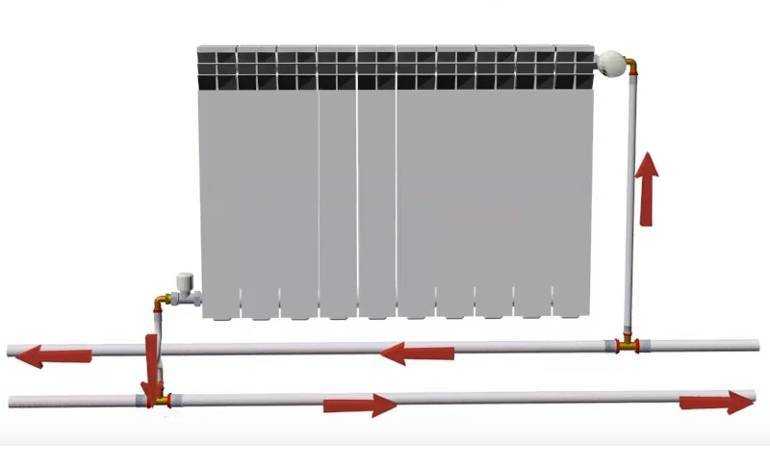

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.
