Что такое стропильная балка
Материалы для стройкитому назад 970 просмотра
Стропильная балка ровно, как и ферма являет собой строительную конструкцию, используемую с целью организации кровельной системы. Также надо заметить, что все несущие конструкции кровельной системы подразделяются на стропильные и подстропильные элементы. Строительные системы служат основой для монтажа кровельного материала, что касается того, для чего конкретно используется стропильная балка, то она принимает на себя нагрузку по длине всего пролета.
Абсолютно все конструкции крыш скатного типа имеют свою стропильную систему, и это означает, что эти балки используются при строительстве всех скатных крыш. Причем, что тут важно заметить, для производства стропильных балок применяется множество материалов разного происхождения.
Для создания балок данного вида используются следующие материалы:
• железобетон;
• дерево;
• металл.
При этом нужно отметить, что на месте изготавливаются только деревянные балки, металлические и железобетонные делаются в заводских условиях.

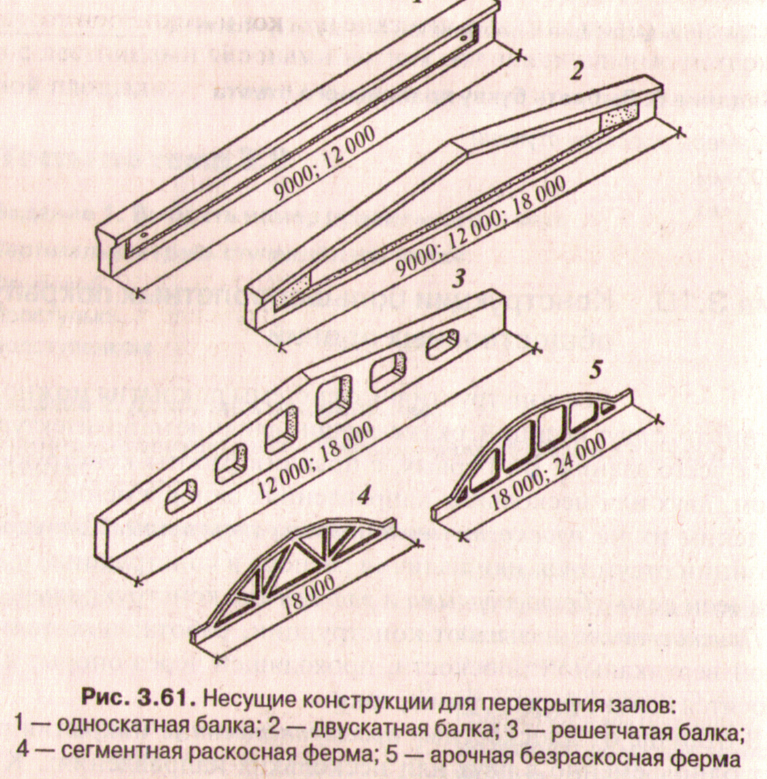

По типу профиля эти кровельные конструкции делятся на:
• трапециевидные конструкции;
• балки, имеющие верхний пояс, причем как криволинейного, так и ломаного типа;
• односкатные балки с обустроенными нижним и верхним поясами, располагающиеся параллельно.
Стропильные балки приходят на помощь, когда есть необходимость в обустройстве кровельной системы над строениями, не имеющими внутренних несущих стен и вообще, когда идет речь о перекрытии больших пространств без каких-либо опорных элементов между основными несущими элементами.
Железобетонные стропильные балки применяются с целью перекрытия пролетов разных длин, но не длиннее 24 метров. Пролеты, длина которых больше указанного значения перекрываются строительными фермами с решетчатой конструкцией. Заметим, что железобетонные балки нередко служат основой для рельсовых путей, использующихся для работы мостовых кранов и кран-балок.
Что касается деревянных балок, то они являют собой цельнодеревянный элемент. Делаются они, в том числе и из клееной древесины. Для соединения деревянных балок используются скобы и гвозди, а также такая система соединения деревянных элементов, как система «шип-паз». Ну что насчет металлических конструкций, то они, как вы, наверное, уже догадались, варятся из металла.
СЛУЧАЙНЫЕ СТАТЬИ
Фильтр-кувшин для воды Содержание статьи: 1 Фильтр-кувшин для воды 2 Как выбрать фильтр-кувшин для воды Раньше, кроме чайника для кипячения…
тому назад 187 просмотра
В этом вопросе много нюансов: прежде всего, стоит определиться, для чего заменяем силовой кабель.
Возможно, что такая потребность является необходимой…
тому назад 286 просмотра
Целый комплекс самой различной продукции настоящего времени от современных производителей представляют собой евроокна. Они могут изготавливаться из поливинилхлорида – ПВХ,…
тому назад 243 просмотра
Сергиев Посад — выбираем земельный участок Содержание статьи: 1 Сергиев Посад — выбираем земельный участок 1.1 Плюсы и минусы разных…
тому назад 188 просмотра
Рефлектометр – это прибор способный выявить места повреждения кабеля, путем обработки волновых передач отраженных от проблемных мест кабельной линии. Еще…
тому назад 242 просмотра
Смета – это утвержденный контроль денежных средств, при составлении финансовых документов.
Вы хотите возвести жилой дом? Прежде обратитесь в специализированную…
тому назад 225 просмотра
Предназначение и способы укладки, типы, монтаж, транспортировка и хранение
В индивидуальном строительстве, при возведении жилых домов, кроме деревянных, для перекрытия потолка или создания межэтажного прочного перекрытия, используют железобетонные опоры или балки, которые могут быть заводского изготовления или самодельными. И, если в процесс изготовления заводских ж/б балок уже заложено соблюдение каких-то стандартов на основе предварительных расчетов, то расчет железобетонной балки, изготовленной в домашних условиях, придется проводить своими силами. В параметры таких расчетов, кроме основных параметров (свойства материалов), входит и армирование балок с учетом параметров арматуры и прилагающихся в связи с этим свойств.
Пример использования балок ж/б
Предназначение и способы укладки
По способу укладки железобетонные балки подразделяются на стропильные и подстропильные.
Стропильные служат для перекрытия пролётов покрытия строящегося здания, поддержанию опирающихся на них различных конструкций покрытия.
Подстропильные предназначены для перекрытия промежутка (шага) между колоннами и являются опорой для стропильных балок.
Железобетонные стропильные балки используются с шагом опорных колонн 6 метров, при ширине пролетов 6, 9. 12 и 18 метров. Для 6 и 9-метровых пролётов применяются железобетонные опоры с тавровым сечением, имеющие толщину стенок 100 мм и имеющих утолщение.
Для пролётов 12 и 18 метров применяют балки имеющие двутавровое сечение, толщина вертикальной стенки составляет 80 мм и использованная арматура предварительно напряжена.

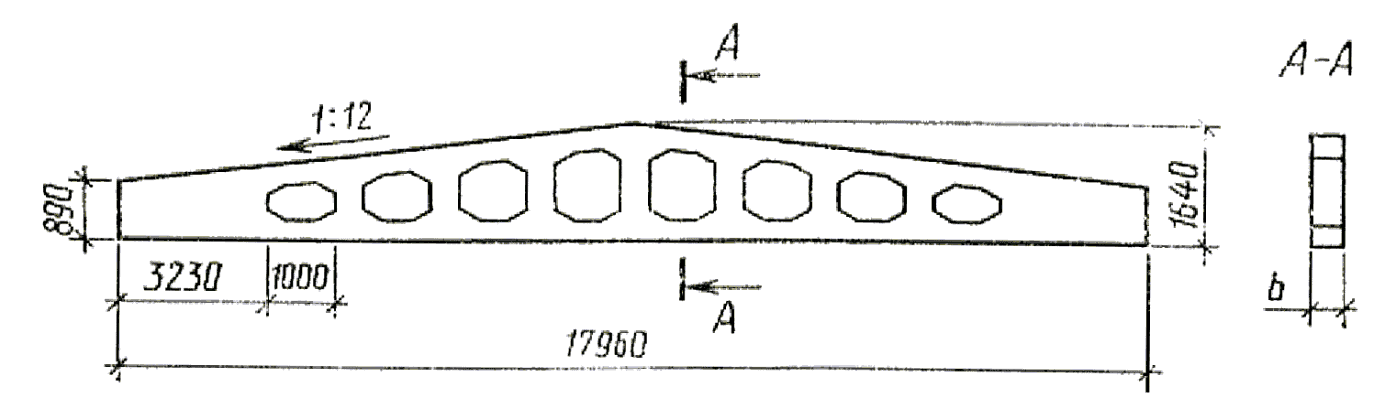

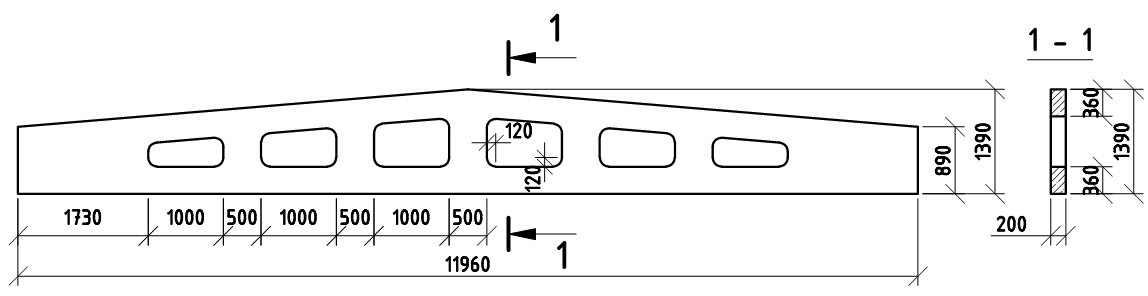

В железобетонных конструкциях решётчатого типа предусмотрены отверстия для пропуска труб, электрокабеля и других проводов.
Железобетонные балки с двутавровым сечением с параллельными поясами применяются в зданиях имеющих плоскую кровлю. У них толщина вертикальной стенки составляет 80 мм и утолщения в опорных узлах.
Устройство железобетонных буронабивных свай для фундамента по технологии ТИСЭ выполняется преимущественно в условиях частного строительства. Для выполнения бурения используют специальный запатентованный разработчиком фундаментный ручной бур ТИСЭ-Ф.
Кладка из керамзитобетонных блоков из-за весьма точных геометрических размеров камней может вестись с применением кладочных клеев – так называемая «тонкошовка». О керамзитобетонных блоках читайте в этой статье.
Если в строящемся здании используется сетка колонн 12х18 метров, применяются подстропильные железобетонные балки. Для зданий со скатными покрытиями или с «ломаной кровлей» используются двускатные стропильные (трапецевидного типа уклоном верхней полки от конца) конструкции.
Односкатные железобетонные балки применяются при строительстве однопролетных зданий и пристроек. Для строящихся зданий с различными плоскими покрытиями используются опоры постоянной высоты с параллельными полками.
Значения конструктивных стропильных элементов
«Балки в стропильной конструкции»

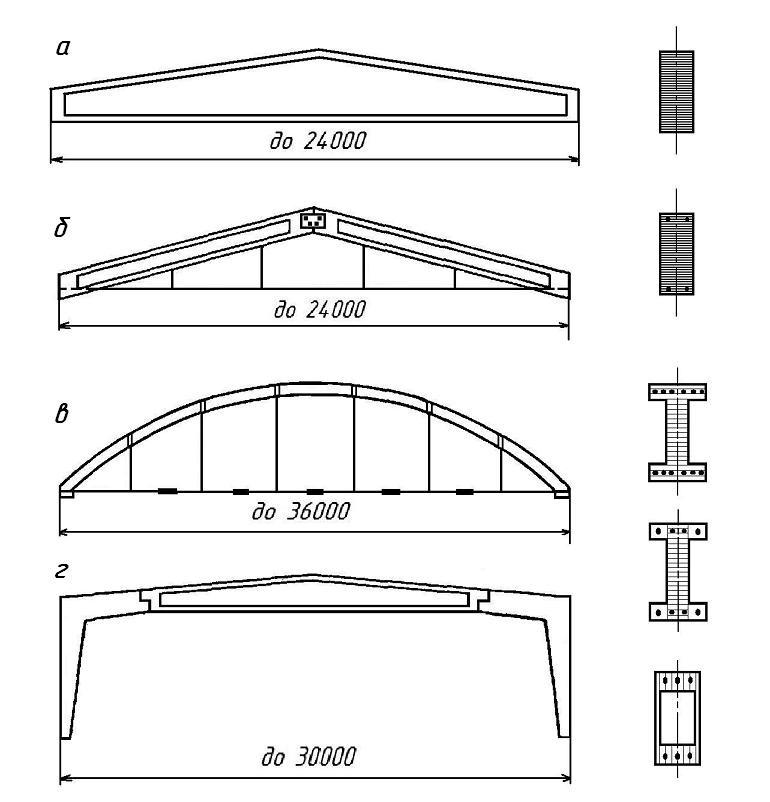

По характеру восприятия и распределения внутренних и внешних усилий кровельные конструкции подразделяются на балки стропильные и фермы.
Балка представляет собой одноэлементную конструкцию, которая воспринимает нагрузку по всей длине пролета.
В ее сечениях изгибающие моменты вызывают разнозначные нормальные усилия, которые у крайних волокон являются наибольшими.
Стропильная ферма является стрежневой конструкцией, испытывающей нагрузку исключительно в узлах соединения стержней. Нормальные однозначные усилия, вызываемые узловой нагрузкой в стержнях, дают возможность использовать их сечение полностью.
Для сборного железобетона наиболее рациональными в последнее время признаны безраскосные фермы, имеющие круговые очертания верхнего пояса. С приблизительно обратными соотношениями по высоте в середине пролета собственный вес фермы в 1,5-2 раза меньше веса балки.

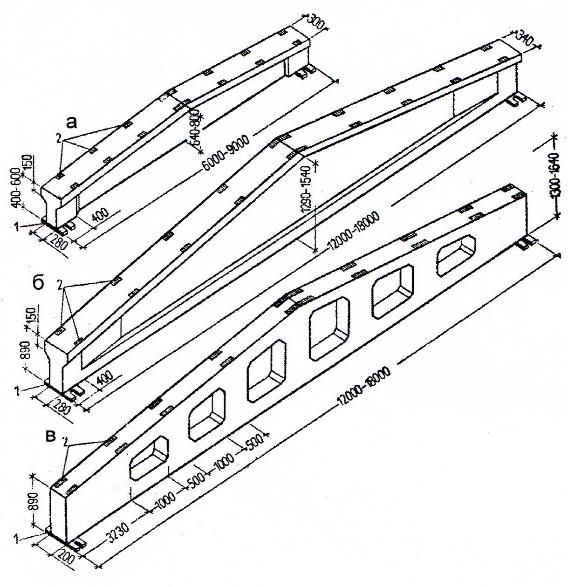

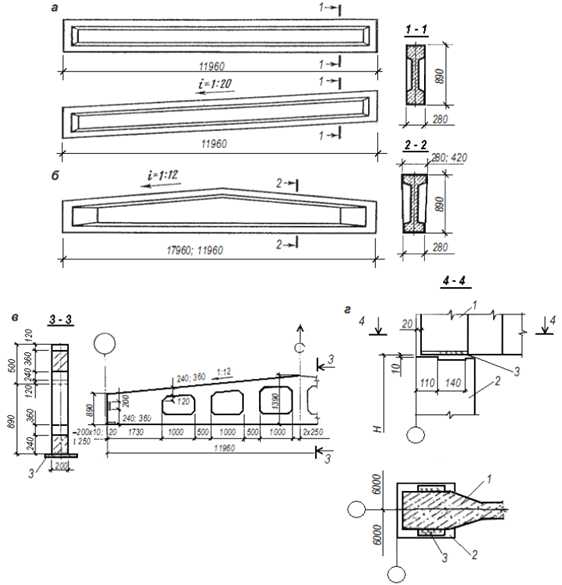

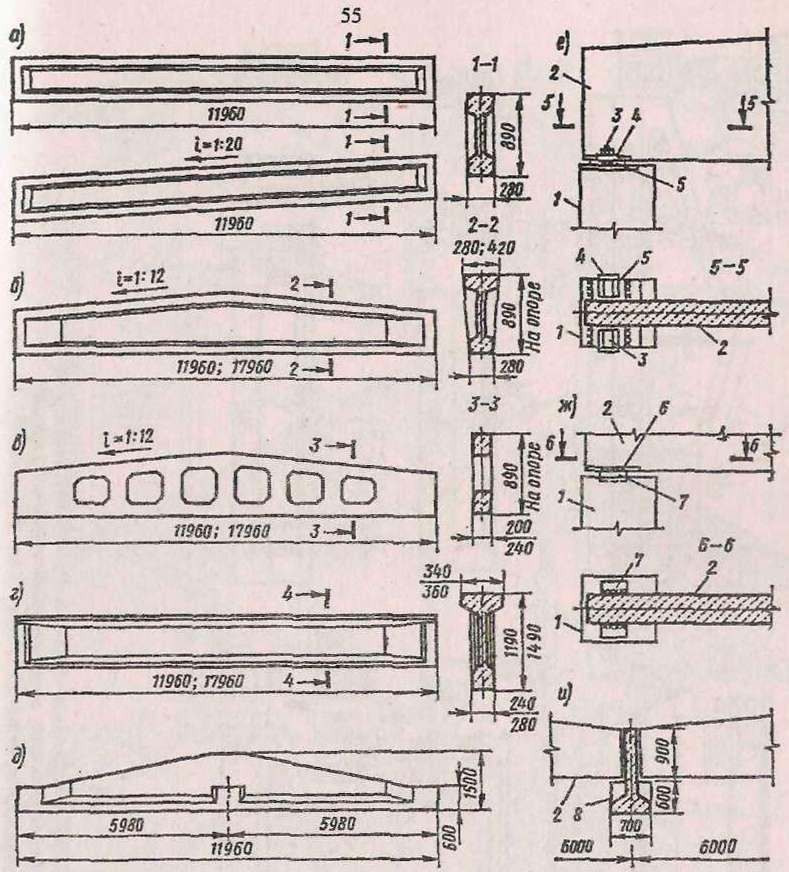

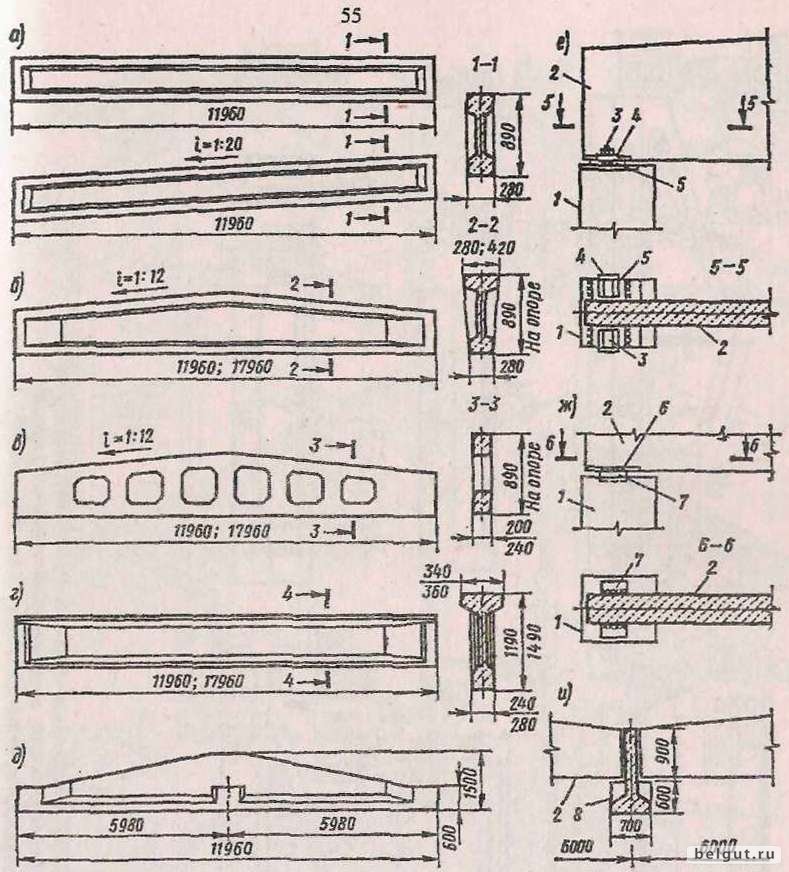

Типы железобетонных балок
Предприятие-изготовитель утверждает производственно техническую документацию, которая регламентируется ГОСТом и определяет порядок изготовления стропильных и подстропильных конструкций на заводах ЖБК.

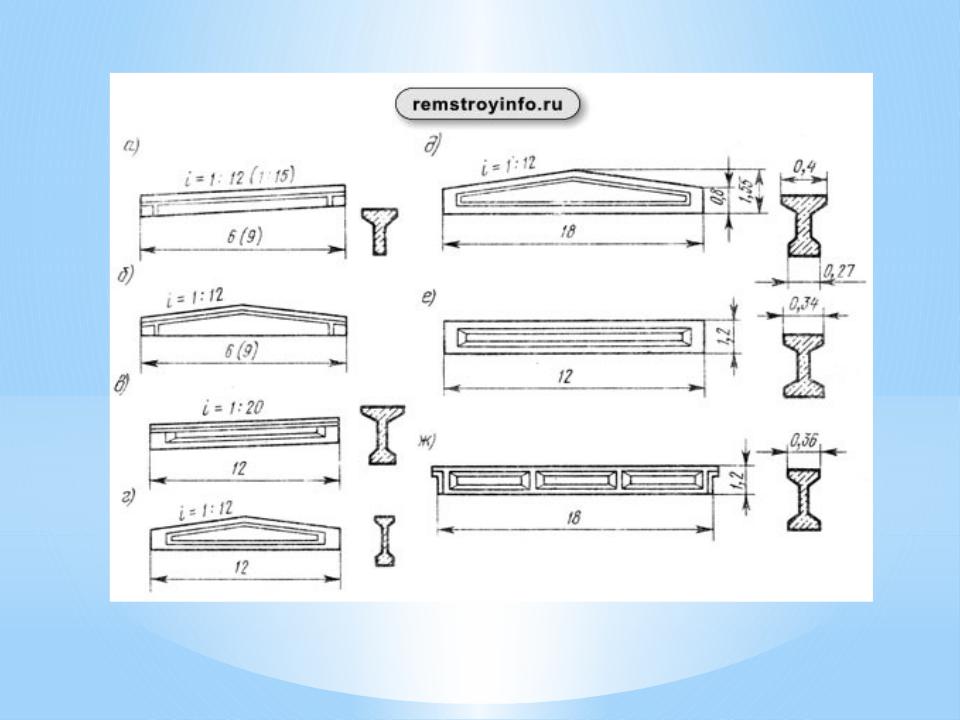

ГОСТ20372-90 подразделяет балки на следующие основные типы:
- БСП –стропильные железобетонные с параллельными поясами

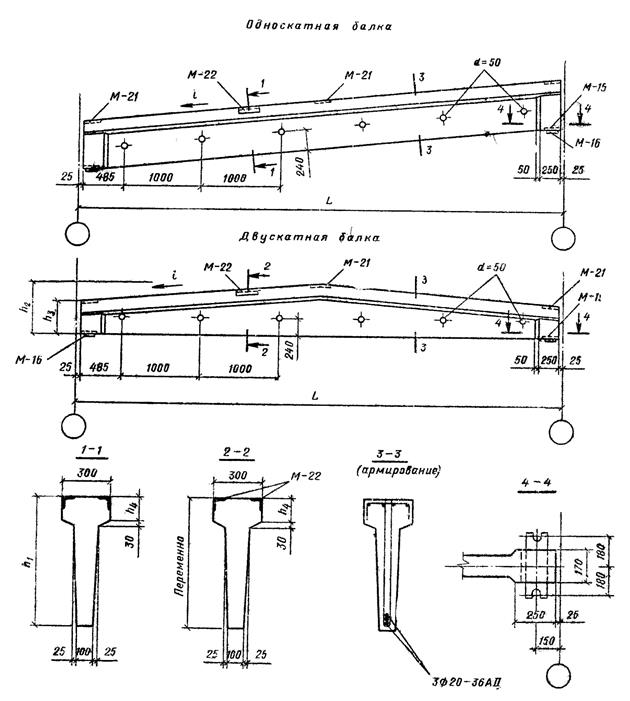

- БСО –стропильные односкатные

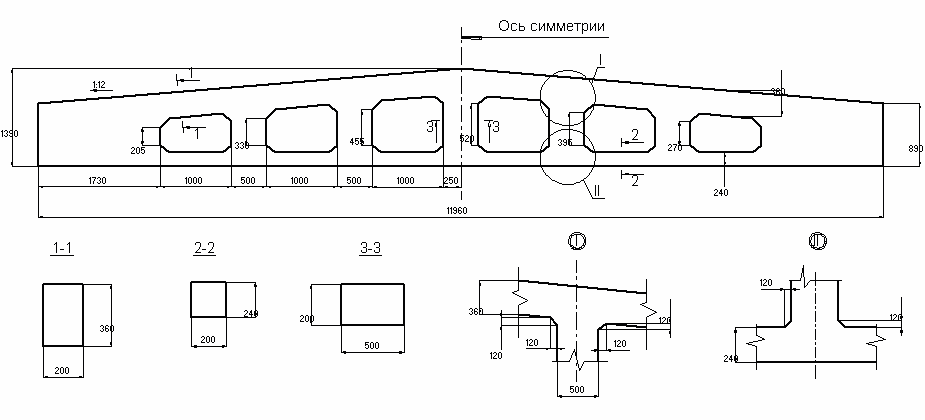

- БСД –стропильные двухскатные
- БП –подстропильные
БСП – двутавровой или Т-образной формы, длинной 6, 9 и 12 метров.

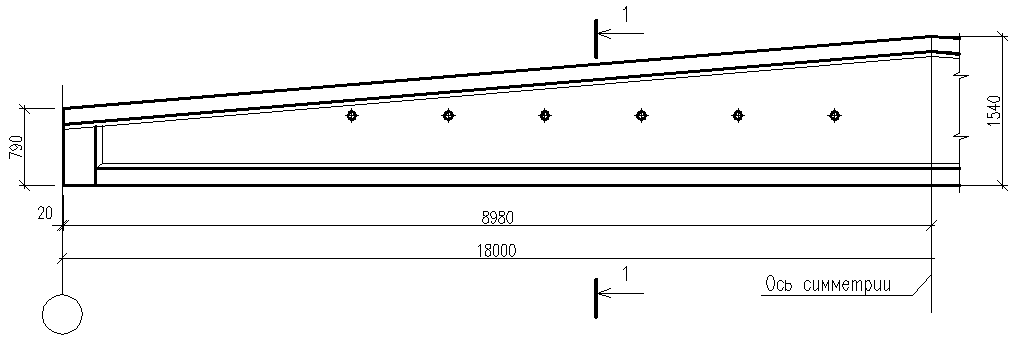

БСО – с уменьшенной по высоте продольной частью по отношению к опорам длинной 6, 8, 9 и 12 метров.

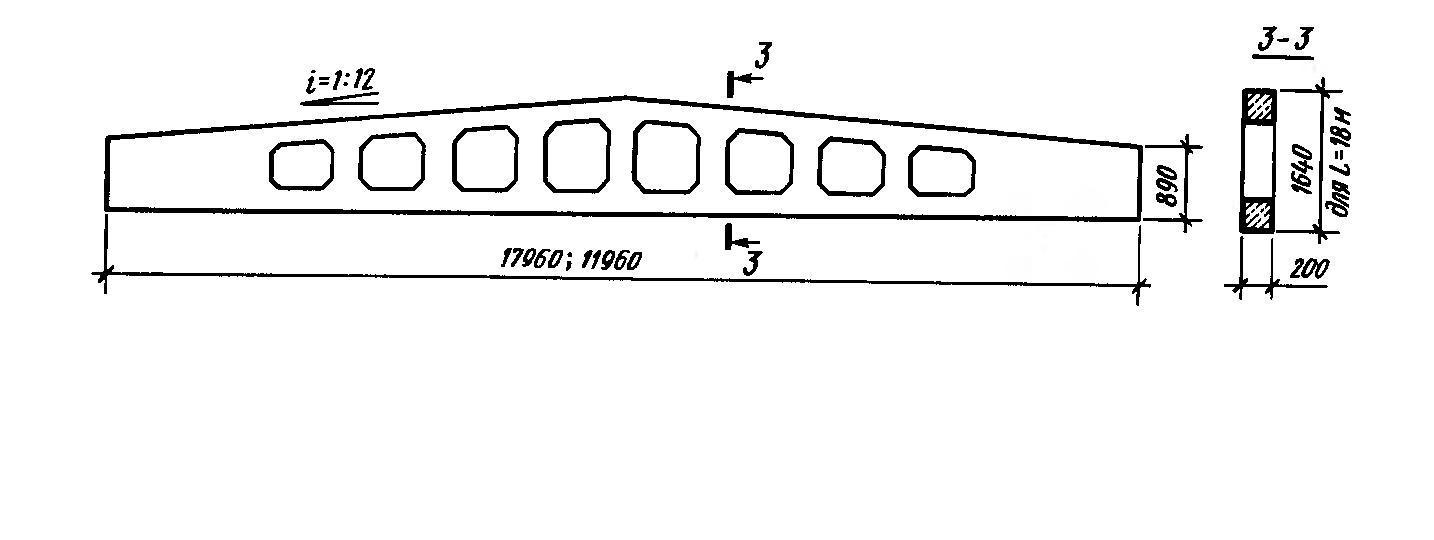

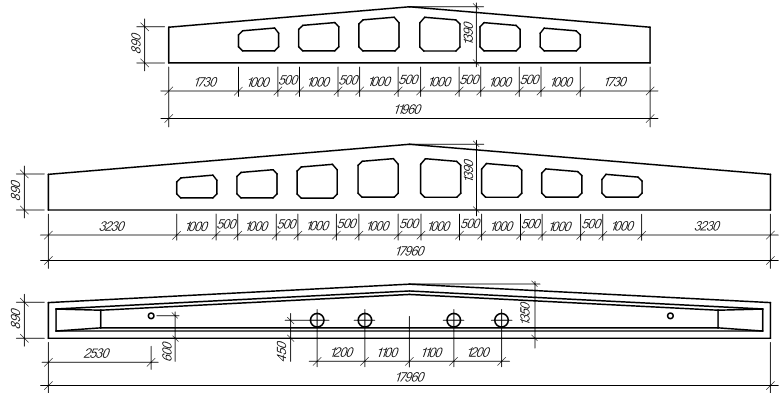

БСД – с различными видами скатов продольной части длинной 12 и 18 метров.
БП – прямоугольные трапецеидального сечения длинной 6 метров, или двутавровой двухскатной конструкции длинной 12 метров.
Для монтажа и подъема балки изготавливаются со строповочными отверстиями или монтажными петлями. Для закрепления элементов покрытия на верхней полке предусмотрены закладные детали.
Закладные элементы, расположенные на нижней стенке и полке балки, предназначены для закрепления направляющих путей различного подвесного транспорта.

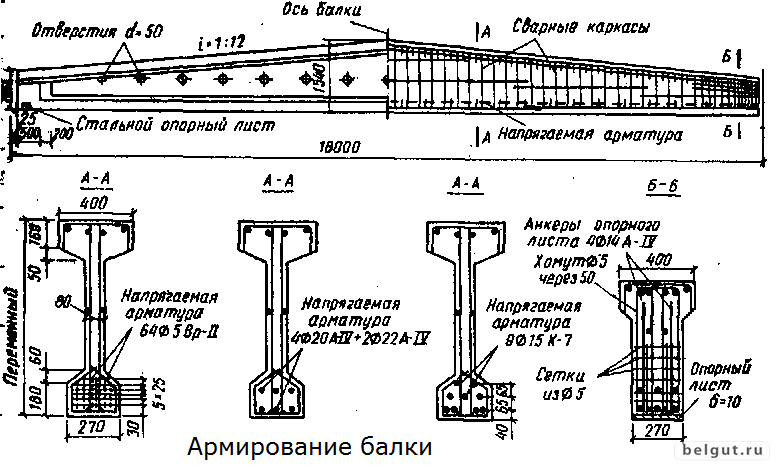

Арматура для изготовления стропильных и подстропильных железобетонных конструкций должна быть предварительно напряженной, для отдельных типов допускаются исключения предусмотренные ГОСТом.
Характеристики балок по фактической прочности бетона, морозостойкости, водонепроницаемости, величине толщины слоя бетона для защиты от арматуры, защите от коррозии должны соответствовать требованиям ГОСТ 13015.0.
По величине жесткости, силе прочности, и устойчивости к образованию трещин железобетонные балки должны соответствовать расчетам и требованиям, установленным при проектировании.
Положение, а также размеры и форма всех закладных и арматурных конструкций, определяется соответственными указаниями рабочих чертежей и регламентируется требованиями ГОСТа 10922.
На концы напрягаемой арматуры должен быть нанесен защитный слой цементно-песчаного раствора для битумного лака. Они могут выступать за торцевые поверхности балки не больше чем на 10 мм.
Все знаки и маркировочные надписи должны располагаться на боковой или торцевой грани.
Достоинства и недостатки балок из железобетона
Как и любая конструкция, ж/б балка имеет и достоинства, и отрицательные стороны.
Преимущества:
- Высокая механическая, химическая, биологическая и физическая прочность;
- Ж/б балки не горят;
- Устойчивость к изгибающим, сжимающим, растягивающим и вибрационным усилиям;
- Правильно изготовленная балка во влажной среде со временем только увеличивает предел прочности.
Недостатки:
- Большая масса, создающая нагрузку на стены и заставляющая применять при монтаже подъемную технику;
- Недостаточно высокая, по сравнению с древесиной, теплопроводность;
- Себестоимость ж/ изделий выше, чем у деревянных балок и перекрытий.
Схема разрушения железобетонной балки
Монтаж
Подъем следует осуществлять с использованием специальных траверс с захватом за монтажные петли или за строповочные отверстия.
Монтаж стропильных и подстропильных железобетонных балок осуществляется способом « на весу».
Установка может выполняться или непосредственно с транспортного средства, или конструкции предварительно раскладываются длинной стороной вдоль колонн максимально близко к монтажному крану.
Если для монтажа применяются стреловые краны, балки укладывают так, чтобы кран мог установить их в нужное положение без изменения длины крюка.
Прежде чем приступить к установке железобетонных балок перекрытия нужно очистить и выправить закладные детали, нанести осевые риски, закрепить оттяжки.
При наличии монтажных отверстий или петель для подъема, применяются траверсы в виде плоских ферм или траверсы с захватом конструкции за две или четыре точки. Балки монтируют на опорные колонны, сверяя их положение с нанесенными на опорах рисками разбивочных осей.
Увеличение результативности при производстве сборных железобетонных конструкций остается одной из основных задач гражданского и промышленного строительства. На деле такая задача решается путем создания единого сортамента балок.
Лестницы с прямыми маршами – простые, безопасные и популярные. Они применяются в промышленных строениях и хорошо вписываются в дизайн жилых помещений. О видах бетонных лестниц читайте в этой статье.
Стропильные наводят отверстиями, находящимися на опорных накладных листах, на анкерные болты, расположенные на опорных поверхностях подстропильных балок или закладных деталях колонн и закрепляют на них.
Подстропильные устанавливают на опорные колонны, выверяя их размещение только по рискам разбивочных осей, и закрепляют их сваркой опорных закрепительных деталей. Во время монтажа балок сварщики и монтажники обязаны находиться возле опорных узлов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060-2012 Бетоны.
Методы определения морозостойкости
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181-2014 Смеси бетонные. Методы испытаний
ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия
ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.1-78 Бетоны. Методы определения плотности
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015-2012 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 13840-68 Канаты стальные арматурные 1×7. Технические условия
ГОСТ 16504-81 Система государственных испытаний продукции.
Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества.
Правила приемки
ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 25820-2014 Бетоны легкие. Технические условия
ГОСТ 26134-84 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.
Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
ЖБ балки перекрытий — назначение
Различные размеры балочного железобетона применимы для строительства многоэтажных зданий. Сегодня бетонные балки перекрытия являются самыми распространёнными типами опор. Они способствуют правильному и равномерному распределению нагрузки от сооружения, это обеспечивает долговечность и надёжность постройки.
В современных условиях предпочтение отдаётся монолитным конструкциям, такие балки предназначаются для укладывания плит различных форм и габаритов: ребристые и гладкие.
ЖБ балки перекрытий
Основным недостатком является большой вес, от чего они рекомендуются для установки в масштабных проектах. Подобный минус приводит к значительным затратам на возведение высокопрочного фундамента и использование многотонных кранов.
Привлечение спецтехники увеличивает затраты, но способствует быстрому строительству.
Главное требование, предъявляемое к ЖБ конструкциям – несущие способности. В зависимости от требований объекта изменяются размеры и прочность конструкции.
6 Методы контроля
6.1 Испытания балок и оценку их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829, ГОСТ 16504 и рабочих чертежей на эти балки.
6.2 Прочность бетона балок следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.
В случаях, когда вместо испытаний серии образцов используют методы неразрушающего контроля, фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.
6.3 Морозостойкость бетона следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.
6.4 Водонепроницаемость бетона балок следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.
6.5 Показатели пористости уплотненной смеси легкого бетона следует определять по ГОСТ 10181.
6.6 Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.1 на серии образцов, изготовленных из бетонной смеси рабочего состава или радиоизотопным методом по ГОСТ 17623.
6.7 Методы контроля и испытаний сварных арматурных и закладных изделей следует принимать по ГОСТ 10922 и ГОСТ 23858.
6.8 Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.
6.9 Размеры, отклонения от прямолинейности и плоскостности граней балок, ширину раскрытия технологичеких трещин, качество внешних поверхностей и внешний вид балок следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.
6.10 Размеры и положение арматурных и закладных изделей, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.
5 Правила приемки
5.1 Приемку и верификацию балок проводят по ГОСТ 13015 и ГОСТ 24297 и настоящему стандарту. При этом балки принимают:
— по результатам периодических испытаний — по показателям прочности, жесткости и трещиностойкости балок, морозостойкости бетона, пористости уплотненной смеси легкого бетона, а также по водонепроницаемости бетона балок, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды:
— по результатам приемо-сдаточных испытаний — по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин, категории бетонной поверхности.
5.2 Периодические испытания нагружением балок для контроля их прочности, жесткости и трещиностойкости проводят перед началом массового изготовления балок и в дальнейшем при внесении в них конструктивных изменений или при изменении технологии изготовления, а также в процессе серийного производства в соответствии с ГОСТ 13015.
Периодические испытания балок нагружением в случае внесения в них конструктивных изменений или при изменении технологии изготовления допускается не проводить по согласованию с проектной организацией — разработчиком рабочих чертежей балок.
Если испытания нагружением не предусмотрены рабочими чертежами, приемку балок по прочности, жесткости и трещиностойкости осуществляют по комплексу показателей, проверяемых в соответствии с требованиями ГОСТ 13015 в процессе входного, операционного и приемочного контроля.
5.3 Балки по показателям точности геометрических параметров (см. таблицу 1), толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин и категории бетонной поверхности следует принимать по результатам выборочного контроля.
5.4 Документ о качестве балок, поставляемых потребителю, следует составлять по ГОСТ 13015.
Дополнительно в документе о качестве балок должны быть приведены марка бетона по морозостойкости, а для балок, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, — марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление балок).
7 Транспортирование и хранение
7.1 Транспортировать и хранить балки следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.
7.2 Балки следует транспортировать и хранить в рабочем положении, установив на инвентарные подкладки. При установке балок в кассетные стеллажи должна быть обеспечена их устойчивость.
7.3 Подкладки следует устанавливать в соответствии со схемами (рисунок 1), приведенными в рабочих чертежах балок. Расстояние между рядами балок устанавливают с учетом возможности захвата каждой балки при погрузочно-разгрузочных работах.
Толщина подкладок должна быть не менее 40 мм, ширина — не менее 150 мм, длина — на 100 мм больше ширины балки в опорном сечении.
Рисунок 1 — Складирование балок
Сборка стропильных ферм на земле
Прежде чем начать сборку ферм, необходимо изготовить шаблон, по которому будут собираться все фермы. Это делается в том случае, когда крыша имеет правильные геометрические размеры. Из двух досок, соединенных на одном конце гвоздем, получаем конструкцию, напоминающую ножницы.
Далее эти ножницы ставим на мауэрлат, таким образом, чтобы получить требуемый угол скатов крыши.
Получившийся угол нужно зафиксировать, прибив поперечную перекладину. Получившийся шаблон устанавливаем на потолочные балки или на мауэрлат, и отмечаем карандашом места, где нужно сделать запил.
Шаблон проще изготавливать из доски сечением 20х100мм, перекладину для надежности закрепляют саморезами.
- Для изготовления стропил берется доска сечением 50х150мм из древесины хвойных пород, высушенной до уровня влажности не более 20%.
- Приложив шаблон к стропильным ногам, делается стропильная ферма нужных размеров и с готовыми запилами.
- Сделанные две фермы поднимают на крышу и устанавливают на торцах дома, строго выверяя по вертикали. Для этого используют отвес или строительный уровень. Закрепляют их временными подкосами, которые соединяют фермы с потолочными балками, или мауэрлатом.
- После этого между крайними стропильными фермами натягивается шнур, по которому будут устанавливаться все остальные стропильные конструкции.
- Поперечные ригели на стропильных фермах прибивают на расстоянии 50 см от конька.
- Промежуточные стропильные конструкции устанавливаются с шагом, выбранным для данной крыши. Если требуется усиление стропил, устанавливаются дополнительные элементы в виде подкосов, распорок, стоек.
Стропильные фермы соединяются друг с другом при помощи временных поперечных досок. После того, как все стропильные фермы будут установлены и выверены по горизонтали и вертикали, на них укладывают обрешетку или пароизоляцию (если того требует проект).
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 балка:
Несущий горизонтальный или наклонный цельный строительный элемент для перекрытия и покрытий.
3.2 стропильная конструкция:
Несущий элемент зданий, воспринимающий нагрузку от покрытия кровли.
3.3 подстропильная конструкция:
Несущая конструкция, предназначенная для опирания стропильных конструкций в средних рядах колонн многопролетных зданий.
Серия и маркировка
В законодательстве прописаны маркировки и серии для всех железобетонных балок, которые обязательно проставляются на продукте или в сопроводительной документации. Преимущественно в качестве каркаса используются профили прямоугольного типа, которые маркируются буквой P.
Однополочные разновидности имеют индекс PO. Если заказывались двухполочные балки – маркировка должна иметь вид РД. Если в конструкции балок отсутствуют полки, об этом свидетельствует идентификатор РБ. Если назначение железобетонного элемента сводится к строительству балкона, элемент определяется к классу РКП.
Дополнительно на конструкции указываются особенности элемента, устойчивость к негативным влияниям влаги, ультрафиолета и сейсмическим колебаниям.
ГОСТ и размеры
Независимо от того, применяются балки перекрытия ЖБ при возведении промышленных объектов, или для создания жилого фонда, параметры конструкции практически не изменяются. Главное условие, чтобы размеры ЖБ балки перекрытия полностью соответствовали нормативам, описанным в ГОСТ.
К конструкциям выдвигается немного требований:
- длина подбираеться так, чтобы окончание не заходило на несущую стену. Величина подбирается иначе: она должна быть больше длины пролёта на 40 см и заходить за окончания опорных элементов на 20 см;
- балки перекрытия лучше не брать «с запасом». По ГОСТу в конструкциях любого назначения их высота должна составлять 5% от длины;
- в производственных условиях изготовление ширины элемента рассчитывается исходя из пропорции к высоте 5 к 7.
- В строительстве жилых зданий используются обычно ЖБ балки с длиной – 6 м, шириной – 20 см, высотой – 30 см.
Конкретнее выбор делают с учётом типа конструкции: цоколь, чердак или межэтажный шов.
По ГОСТу в конструкциях любого назначения их высота должна составлять 5% от длины
Приложение А (рекомендуемое)
Форма и основные размеры балок
Таблица А.1
| Эскиз изделия | Типоразмер изделия | Размеры, мм | Масса, т | ||||
| L | t | b | |||||
Стропильные балки серии 1. 462.1-10/93 [1]Серия 1.462.1-10/93 Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м, 1994 г. Выпуск 1 | |||||||
| БСП 6 | 5960 | — | 100 | 200 | |||
| БСП 9 | 8960 | 80 | 220 | ||||
| Стропильные балки серии 1.462.1-1/88 [2] Серия 1.462.1-1/88 Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей, 1989 г. Выпуск 1 | |||||||
| 1БСП 12 | 11960 | 80 | 280 | 4,50 | |||
| 2БСП 12 | 80 | 280 | 5,00 | ||||
| 2БСО 12 | 11960 | 80 | 280 | 4,50 | |||
| 3БСО 12 | 80 | 280 | 5,00 | ||||
| Стропильные балки серии 1.462.1-3/89 [3] Серия 1.462.1-3/89 Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий, 1989 г. Выпуск 1 | |||||||
| 1БСД 12 (1БДР 12)** | 11960 | — | 200 | 4,70 | |||
| 2БСД 12 (2БДР 12) | — | 200 | 5,00 | ||||
| 1БСД 18 (1БДР 18) | 17960 | — | 200 | 8,40 | |||
| 2БСД 18 (2БДР 18) | — | 240 | 10,40 | ||||
| 3БСД 18 (3БДР 18) | — | 280 | 12,10 | ||||
Стропильные балки серии 1. 462.1-23 [4]Серия 1.462.1-23 Балки стропильные железобетонные двутавровые пролетом 15 м для покрытий одноэтажных зданий промышленных предприятий, 1992 г. Выпуск 1 | |||||||
| 1БСД 15 | 14960 | 70 | 330 | 6,10 | |||
| 2БСД 15 | 14960 | 80 | 330 | 8,70 | |||
| 3БСД 15 | 70 | 330 | 8,00 | ||||
| Стропильные балки серии 1.462.1-16/88 [5] Серия 1.462.1-16/88 Балки стропильные железобетонные двутавровые пролетом 18 м для покрытий одноэтажных зданий промышленных предприятий, 1992 г. Выпуски 1, 2 | |||||||
| 4БСД 18 | 17960 | 70 | 330 | 7,30 | |||
| 5БСД 18 | 70 | 230 | 5,60 | ||||
| 6БСД 18 | 17960 | 80 | 330 | 10,40 | |||
| 7БСД 18 | 80 | 330 | 9,50 | ||||
Стропильные балки серии 1. 462.1-24 [6]Серия 1.462.1-24 Балки стропильные железобетонные двутавровые пролетом 21 м для покрытий одноэтажных зданий промышленных предприятий, 1992 г. Выпуск 1 | |||||||
| 1БСД 21 | 20960 | 70 | 330 | 9,90 | |||
| 3БСД 21 | 20960 | 120 | 430 | 16,70 | |||
| Стропильные балки серии 1.862.1-7 [7] Серия 1.862.1-7 Железобетонные предварительно напряженные односкатные балки пролетом 6; 7,5; 9 и 12 м для покрытий сельскохозяйственных зданий с уклоном кровли 1:4, 1990 г. Выпуск 1 | |||||||
| 1БСО 6 | 6250 | — | 90 | 200 | 0,80 | ||
| 1БСО 8 | 7800 | — | 70 | 200 | 1,05 | ||
| 1БСО 9 | 9350 | — | 80 | 200 | 1,75 | ||
| 1БСО 12 | 12440 | 80 | 200 | 2,90 | |||
Стропильные балки серии 1. 862.1-8.94 [8] и 1.862.1-2/88 [9]Серия 1.862.1-8.94 Балки железобетонные односкатные пролетом 6; 7,5; 9 и 10,5 м для покрытий сельскохозяйственных зданий с уклоном кровли 1:4, 1994 г. Выпуск 1 | |||||||
| 2БСО 6 | 6260 | — | 90 | 200 | 0,85 | ||
| 2БСО 8 | 7690 | — | 90 | 250 | 1,40 | ||
| 2БСО 9 | 9180 | — | 90 | 250 | 2,40 | ||
| 1БСО 11 | 10750 | 100 | 220 | 2,90 | |||
| Стропильные балки серии 1.849.1-5.93 [10] и 1.849.1-2 [11] Серия 1.849.1-5.93 Железобетонные балки для чердачных перекрытий сельскохозяйственных производственных зданий, 1993 г. Серия 1.849.1-2 Железобетонные балки для чердачных перекрытий сельскохозяйственных производственных зданий, 1988 г. Выпуск 1 | |||||||
| 1БСП 7 | 7470 | — | 80 | 200 | 1,40 | ||
| 2БСП 7 | 7470 | — | 130 | 200 | 1,90 | ||
| * — В графе «масса» цифра в числителе соответствует массе балки из тяжелого бетона, в знаменателе — из легкого конструкционного бетона. В знаменателе первая цифра соответствует массе балки из керамзитобетона, вторая (через дробь) — из аглопоритобетона и шлакопемзобетона. ** — Ранее принятые обозначения балок в серии приведены в скобках. | |||||||
Выпуск 1.Основные характеристики
Современные ЖБ изделия обладают отличительными особенностями на основании: типа продукта, формы, размера. Наиболее популярны сегодня конструкции стропильного и фундаментного типа. Стропильная балка участвует в формирования крыши. Все виды бетонных изделий с металлическим каркасом отличаются долговечностью, огнестойкостью, лёгкостью установки и неприхотливостью к обслуживанию.
Основные характеристики предварительно напряженных железобетонных балок
В чем разница между балкой и балкой?
Балка является основным несущим конструктивным элементом крыши. Он выдерживает вес балок и других строительных элементов. Балка представляет собой горизонтальный элемент, который обычно проходит через здание и поддерживается балкой. В чем разница между балкой и балкой?
Содержание:
- В чем разница между балкой и балкой?
- Что такое балка крыши?
- Что такое балка крыши?
- Как найти потолочную балку
В чем разница между балкой и балкой?
Балка поддерживает балки. Обычно есть только одна балка, поддерживающая множество балок, но они оба так же важны, как и друг друга. Например, глядя на крышу с каркаса дома, вы увидите одну длинную балку, проходящую по всей длине дома, с несколькими балками, «опирающимися» на нее для поддержки.
Балки крыши
Балка крыши — это несущий элемент, который является неотъемлемой частью прочности здания.
Он поддерживает пол или крышу наверху, добавляя целостность стенам. Он также поддерживает балки, фермы и другие элементы кровли. Балка крыши будет самым толстым и самым важным элементом крыши или уровней в собственности.
Может быть более одной балки крыши, но обычно они охватывают всю длину помещения. Обычно стропильные балки изготавливаются из бруса. Хотя вы можете выбрать решения из бетона, искусственного дерева и стальных балок. Балки крыши могут выдерживать вес верхнего этажа или крыши, но они также являются жизненно важным компонентом структурной целостности. Балки крыши крепятся к стенам и не дают им расширяться или наклоняться внутрь.
На изображении ниже показаны металлические балки, поддерживающие множество деревянных балок.
Балки крыши
Балка крыши представляет собой горизонтальный элемент, проходящий через открытое пространство. В зависимости от конструкции они могут быть плоскими или наклонными. Их можно скрыть или выставить напоказ, а балок будет больше, чем балок.
Балки крыши обычно соединяют противоположные стены и поддерживают нижний потолок и/или верхний этаж. Балки обычно изготавливаются из дерева и бывают разной толщины и длины в зависимости от характеристик здания. Сталь, бетон и искусственная древесина также широко используются для создания кровельных балок.
Балки крыши также поддерживают стены, но в меньшей степени. Они крепятся к боковым стенам здания и помогают предотвратить расползание или наклон этих стен. Замену балок и балок лучше доверить профессиональному подрядчику, так как во время замены должна быть обеспечена достаточная опора и выбрана правильная толщина. , длина и т. д. балки и балки должны быть установлены.
Как найти потолочную балку
Найти потолочную балку может быть непросто, но это возможно! Стоит отметить, что потолочные балки обычно находятся на расстоянии около 16 или 24 дюймов друг от друга. Поэтому, как только вы нашли один, другие должны быть легко найдены.
Также стоит отметить, что если вам нужно знать только направление балок и иметь легкий доступ к чердаку, вы можете узнать, в какую сторону они там уходят.
Балки обычно подвергаются воздействию, когда речь идет о чердачных помещениях. Так что стоит проверить там для быстрого ответа.
Однако, если вам нужно знать точное местоположение, выполните следующие действия.
Что вам понадобится
- Устройство для поиска шипов
- Факел
- Гвоздь
- Молоток
- Лестница
- Пылезащитная маска (рекомендуется)
- Защитные очки (рекомендуется)
- Рулетка
Перед использованием искателя стоек рекомендуется откалибровать искатель стоек по области, где, как вы знаете, не будет балок, чтобы найти область базовой плотности для пустотелой области. Таким образом, вы можете найти твердую область и узнать разницу для более легкого поиска балки.
Шаг первый: Поместите лестницу рядом с боковой стеной комнаты и поднесите искатель стоек к потолку, убедившись, что он находится на расстоянии нескольких дюймов от стены. Обязательно откалибруйте искатель шипов в соответствии с инструкциями производителя.
Примечание. Детекторы стержней плохо работают с потолками из попкорна, так как им сложно определить плотность при поиске балок. Если у вас потолок из попкорна, перейдите к шагу 6.
Шаг второй: Используя рулетку, отмерьте 16 дюймов от стены и проведите искателем стоек по этому участку потолка. Индикатор стержня должен загореться, когда он достигнет края балки. Более сильный сигнал обычно указывает на центр балки.
Если машина не загорается, отмерьте 24 дюйма от стены и проведите искателем шипов по этому участку. Вы также можете постучать рукой по потолку при измерении, чтобы увидеть, есть ли сплошной или глухой звук. Твердый звук указывает на наличие балки. Сказав это, если у вас есть толстая изоляция между балками или есть плотное штукатурное покрытие, может быть трудно определить глухой звук.
Примечание. Если вы по-прежнему не можете найти балку рекомендуемых размеров, возможно, она проходит в другом направлении по комнате, и, возможно, ее необходимо измерять от перпендикулярной стены.
Шаг третий: После того, как вы нашли первую балку, отметьте, находилась ли она на расстоянии 16 или 24 дюймов от стены, и проведите искателем стоек по участку, чтобы подтвердить ее размещение. Теперь вы можете найти следующую балку.
Шаг четвертый: Ваша первая балка определит, где вы будете искать следующую балку. Если расстояние от стены до стены составляет 16 дюймов, измерьте это расстояние от этой балки, чтобы найти следующую. Если 24, применяются те же правила измерения. Затем вы можете запустить искатель шипов через эту область, чтобы убедиться, что вы находитесь в нужном месте. Продолжайте этот процесс по потолку.
Шаг пятый: Возьмите фонарик и поднесите его к потолку, наклонив его так, чтобы свет падал почти горизонтально на поверхность. Вам нужно будет найти углубления в краске, которые обычно показывают, что гвоздь находится за штукатуркой. Балка обычно находится за штукатуркой.
Шаг шестой: Вставьте гвоздь в поверхность на расстоянии 16 дюймов от стены и забейте его молотком.
Это будет проверка того, есть ли балка под поверхностью. Если гвоздь проникает в потолок, не задев твердое тело, отодвиньте гвоздь на дюйм от секции и проверьте еще раз. Если все еще не повезло, отмерьте 24 дюйма от стены и проверьте еще раз, если требуется.
Примечание. Если вам приходится несколько раз забивать гвоздь в потолок или потолок покрыт материалом, выделяющим пыль (например, украшением или штукатуркой), наденьте респиратор и защитные очки.
Чтобы получить консультацию по поводу вашего следующего кровельного проекта и работы с балками и лагами, позвоните в нашу дружную команду по телефону 01752 692 760. Вы также можете воспользоваться функцией чата в правом нижнем углу нашего веб-сайта.
Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.
Балки крыши | Подвесные платформы
Кровельные балки | Подвесные платформы Этот веб-сайт использует java-скрипт.
