Проекты барбекю из кирпича: схема кладки, облицовка

Содержание

  • 1 Проекты и чертежи барбекю из кирпича
  • 2 Какие материалы и инструменты нужны?
  • 3 Как сделать своими руками?
    • 3.1 Подготовка фундамента
    • 3.2 Схема кладки
      • 3.2.1 Барбекю внутри помещения
    • 3.3 Как приготовить раствор?
    • 3.4 Облицовка

Чтобы построить на даче либо возле частного дома зону отдыха с местом для приготовления пищи, рекомендуется внимательно изучить проекты барбекю из кирпича с печкой, казаном, мангалом, грилем и мойкой. Такой комплекс можно соорудить своими руками или нанять бригаду строителей, специализирующихся на возведении таких построек. Чтобы комплекс барбекю отлично вписался в общий дизайн, рекомендуется выполнять его в одном стиле с другими постройками.

Проекты и чертежи барбекю из кирпича

Прежде чем начинать строительство барбекю из кирпича, рекомендуется подробно изучить инструкцию возведения такого устройства, выбрать подходящий размер, а после составить чертеж, где будут учтены все нюансы и пожелания. Устройство простых конструкций не требует особого опыта в строительстве, поэтому такой проект порядовки можно составить самостоятельно. Но, если кроме зоны барбекю, предполагается дополнительная группа построек, в этом случае стоит обратиться к мастеру и заказать схемы и проекты у него.

Барбекюшницы из кирпича имеют множество модификаций. Простая конструкция с плитой и шашлычницой устанавливается без использования раствора, при этом размер барбекю подбирается индивидуально. А чтобы возвести надежные, красивые постройки мангала с казаном, грилем, коптильней, духовкой и другими необходимыми зонами, потребуется приложить больше усилий. Для стационарного барбекю стоит правильно продумать конструкцию дымохода, чтобы угарный газ выводился в сторону, и в то же время не проникал в рядом расположенный дом или беседку.

Вернуться к оглавлению

Какие материалы и инструменты нужны?

Для возведения кирпичного мангала понадобится такой набор инвентаря:

Для работы нужно приобрести штыковую лопату.
  • емкость для замешивания раствора;
  • ведра;
  • лопата — совковая и штыковая;
  • кельма;
  • лопатка для накладывания раствора;
  • кирка;
  • правило, отвес, уровень;
  • рулетка, угольник;
  • шабровка;
  • перчатки;
  • устройство для расшивки швов.

Сама мангальная конструкция формируется из таких материалов:

  • шамотный кирпич для устройства топочной камеры;
  • клинкер, который рекомендуется подбирать в одном цветовом сочетании с облицовочным материалом;
  • рубероид;
  • доски деревянные обрезные для создания столешницы;
  • ДСП для опалубки;
  • металлическая труба диаметром 150 мм;
  • цементно-песчаный раствор;
  • решетка для барбекюшницы;
  • другие элементы, которые подбираются в зависимости от типа модификации устройства.

При желании вместо мангала из кирпича можно выстроить барбекю из пеноблока. В этом случае необязательно закладывать прочный фундамент, так как порядовка будет отличаться небольшим весом.

Вернуться к оглавлению

Как сделать своими руками?

Подготовка фундамента

После песка сверху в яму нужно засыпать щебенку.

Для формирования основы сначала устраивается котлован на глубину 50—70 см, но если конструкция габаритная, ров копается глубже. Дно ямы выравнивается и засыпается песком. Все хорошо трамбуется, после чего засыпается щебенкой, толщиной 15—20 см. Для укрепления основы, перед заливкой бетона рекомендуется провести армирование. Для этих целей подойдет специальная металлическая сетка. Далее, все заливается бетонным раствором, поверхность хорошо выравнивается. Дальнейшие работы можно проводить только после полного высыхания основы. На это уходит в среднем 5—7 дней.

Вернуться к оглавлению

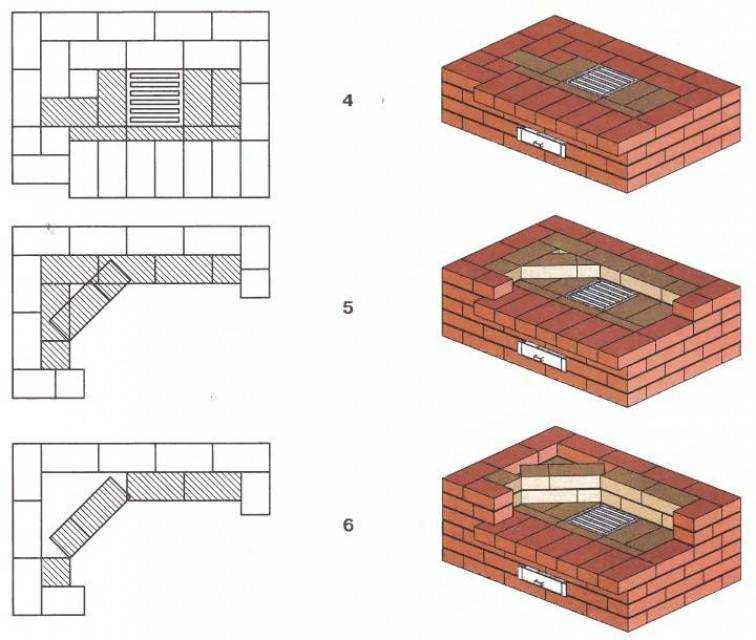

Схема кладки

Когда стяжка высохнет, поверх основания укладывается несколько слоев рубероида. Это поможет защитить кирпичные стены от влаги и разрушения. Далее, определяется форма проемов. Для конструкции прямоугольной формы подойдет обычный уголок, если проемы арочные, заранее изготавливается полукруглый деревянный шаблон требуемой формы.

Порядовая схема кладки печи несложная. Стенки формируются в полкирпича, во время укладки используется стандартный глиняно-песчаный раствор. По достижении порядовкой 5 уровня, формируется поддон для углей, а через 2 ряда устанавливается жаровня. Далее камины-барбекю необходимо защитить от ветра. Для этого устанавливается защита, в среднем формируется 3—5 дополнительных рядов. При желании можно возвести кирпичные опоры и оформить крышей для более надежной защиты от непогоды, ветра и осадков. Немаловажно правильно обустроить дымоход. Его высота должна быть достаточной, чтобы дым не попадал внутрь комплекса.

Вернуться к оглавлению

Барбекю внутри помещения
В доме конструкцию можно сделать угловой.

Если в доме много свободного места, можно составить проекты мангалов из кирпича, которые будут размещаться непосредственно в помещении. Если конструкция малогабаритна и предусматривает лишь барбекю, рекомендуется угловое расположение. При желании возвести целый комплекс, стоит выделить отдельную комнату, где будет располагаться сама конструкция и аксессуары.

Вернуться к оглавлению

Как приготовить раствор?

Для кладки барбекю рекомендуется использовать глиняно-песчаную смесь, для которой ингредиенты смешиваются в равных пропорциях — 1:1. Чтобы увеличить прочность раствора, дополнительно добавляется печной пластификатор и 20% цемента. При укладке топочной камеры применяется шамотный раствор, который способен выдерживать высокие температуры горения. Во время формирования порядовки, важно контролировать толщину швов, чтобы она везде была одинакова. Остатки раствора стоит убирать сразу, пока они не засохли.

Вернуться к оглавлению

Облицовка

Если барбекю выложено из красного кирпича, то облицовочные работы не требуются. В этом случае важно сделать аккуратную расшивку швов, убрать из поверхности остатки раствора и другие загрязнения, зашлифовать поверхность. Для придания барбекюшнице глянцевого блика, кирпичную кладку можно вскрыть огнеупорным лаком либо специальной краской. Также применяется оштукатуривание, побелка, отделка глиной.

Барбекю из кирпича: чертежи, схема кладки, облицовка

Содержание

  • 1 Что собой представляет?
  • 2 Какие существуют разновидности?
  • 3 Подготовка
  • 4 Составляем чертежи
  • 5 Материалы и инструменты
  • 6 Пошаговая инструкция возведения
    • 6.1 Формируем прочный фундамент
    • 6.2 Какой нужен раствор?
    • 6.3 Пошаговая схема кладки кирпичных барбекюшниц
    • 6.4 Облицовка барбекю из кирпичей

Самостоятельно построить барбекю из кирпича с печкой несложно. Для этого нужно составить подробный план описания работ, внимательно изучить инструкцию и чертежи устройства. Немаловажным этапом считается определение места постройки и закладка фундаментной основы. Если отнестись к возведению конструкции ответственно, получится удобная и многофункциональная печь-барбекю, которая разнообразит летние вечера, проведенные дома или на даче.

Что собой представляет?

Барбекю из кирпича — садовая печь с духовкой, которая строится на улице и предназначена для приготовления полезной, мясной и другой пищи. Устройство представляет собой закрытую с тыльной стороны печку, в которой на открытом огне можно жарить не только мясо. У барбекю, русской печи, мангала и гриля есть общие и различимые черты:

  • У сооружений есть открытые уличные жаровни.
  • У стационарных уличных устройств — русской печи, камина, барбекю, есть кирпичная тыльная сторона, а вот у гриля она отсутствует. Благодаря заднему простенку экономится жар, а также внутрь не попадает ветер.
  • У уличного стационарного сооружения есть дымоход, через который дым отводится в сторону, конструкция гриля такого не предусматривает.
  • Кирпичный камин только обогревает дом или дачу, готовить на нем блюда нет возможности.
  • У каминов и печей обустроена отдельная топка для горючих материалов, а у гриля и барбекю — поддон.
  • Печи и камины устроены так, чтобы подольше аккумулировать и выделять тепло внутрь помещения. У барбекю и мангалов такая функция отсутствует, потому что это уличное сооружение.

Вернуться к оглавлению

Какие существуют разновидности?

Барбекюшница из кирпича — целый комплекс различных по функциональному предназначению сооружений. Самые распространенные виды мангалов-барбекю такие:

Конструкцию постройки можно усложнить наличием плиты и возведением ее под крышей.
  • Садово-дачные камины-барбекю. Простое сооружение, которое несложно возвести собственными руками. У конструкции есть столешница для посуды, продуктов. Печь, оснащенная дымоотводной трубой, отсек для складывания дров. Популярным считается устройство углового барбекю, которое не занимает много места, но удобно в эксплуатации.
  • Комбинированный. Сложное устройство с крышей и дымоходом, оснащенное плитой, печкой и другими отделениями. Чтобы сложить такую барбекюшницу, потребуется больше времени и сил.

Барбекю имеет разные модификации, например, с казаном, дополнительно можно сделать гриль и отдельную секцию с мойкой для посуды. Нередко барбекюшницы выстраивают в беседке из кирпича. Это удобное сочетание, потому что в случае непогоды можно продолжать пикник, ведь надежное сооружение защитит от осадков и ветра.

Вернуться к оглавлению

Подготовка

Сначала составляется проект постройки.

Прежде чем начать строить барбекю, рекомендуется продумать место для возведения. Для удобства стоит совместить сооружение с кухней, беседкой. Потом нужно определить размер конструкции, составить пошаговый проект, кладочные чертежи, рассчитать количество материалов, продумать дизайн и необходимые аксессуары. Чтобы барбекюшница правильно функционировала, монтаж рекомендуется осуществлять на 1,5—2-метровом расстоянии от забора или палисадника. Еще один важный момент — барбекю из кирпича рекомендуется выложить в одном стиле с фасадом дома и другими надворными постройками.

Вернуться к оглавлению

Составляем чертежи

Кирпичное сооружение удобно выкладывать, когда есть на что ориентироваться. Для этих целей составляется план-чертеж. Важно определить размеры очага, рассчитать ориентировочный вес конструкции, чтобы правильно заложить фундамент. Также в схеме рекомендуется продумать удобное расположение столешницы, ниши для продуктов, посуды, мойки, отделения для дров.

Вернуться к оглавлению

Материалы и инструменты

Чтобы выстроенная барбекюшница своими руками была надежной и функционировала правильно, стоит подготовить материалы, такие как:

Из строительных материалов понадобится щебень.
  • щебенка;
  • песок, цемент;
  • коричневый кирпич и блоки из огнеупорного материала;
  • армирующая сетка и прутки;
  • крепежные элементы — гвозди, саморезы;
  • деревянные бруски и доски.

Для возведения конструкции рекомендуется использовать такой инвентарь:

  • уровень, правило, отвес, рулетку;
  • большую посудину для замеса раствора;
  • оцинкованные ведра;
  • штыковую и совковую лопату;
  • болгарку;
  • защитные очки, рукавицы.

Вернуться к оглавлению

Пошаговая инструкция возведения

Формируем прочный фундамент

Чтобы барбекю-мангал из кирпича был устойчивым и надежным, стоит ответственно отнестись к формированию основы. На начальном этапе проводится разметка территории под будущую застройку. По периметру глубиной 20—50 см вырывается ров, дно которого засыпается песком и щебенкой, после все хорошо утрамбовывается. Для устойчивости конструкции перед заливкой рекомендуется уложить армирующую сетку. Затем траншея оформляется опалубкой из деревянных досок или ДСП и заливается бетонным раствором. Фундамент под барбекю почти готов. Чтобы надземная конструкция не трескалась, нужно подождать, пока раствор полностью не высохнет. В среднем это длится 5—7 дней, затем опалубка убирается и проводится кладка барбекю из кирпича.

Вернуться к оглавлению

Какой нужен раствор?

Для прочной кладки понадобится правильно приготовленный песчано-глиняный раствор.

Чтобы блоки печного кирпича держались плотно и под влиянием высоких температур не трескались, важно правильное изготовление кладочного раствора. Для этих целей готовят песчано-глиняную смесь. Глину на 2—3 дня предварительно замачивают, потом добавляется чистый песок без комков и посторонних включений. По густоте смесь должна напоминать сметану.

Раствор для кладки облицовочного кирпича готовят на основе цемента. Для этого в пропорции 1:8 берется цемент и песок, и насухо соединяются. После, смесь заливается водой и постоянно перемешивается. Полученный раствор по густоте тоже должен быть сметанообразным. Слишком густая или жидкая консистенция не удержит кладку нормально, будет растрескиваться и разрушаться.

Вернуться к оглавлению

Пошаговая схема кладки кирпичных барбекюшниц

Раскладка внешнего слоя проводится без использования раствора, кирпичные блоки укладываются плотно по периметру. Затем пошагово проводится кладка печи-барбекю. Из блоков формируется Ш-образная фигура с 4-мя перегородками. Порядовка выкладывается в строгой последовательности — каждая порядовая кладка смещается относительно предыдущей в шахматном порядке. Готовые ряды проверяются на правильность при помощи уровня и отвеса.

Все ряды постройки должны выполняться последовательно.

Стандартная схема кладки барбекю из кирпича предусматривает формирование 8 порядовок. Во время кладки 2 ряда формируется топочная камера, внутренняя часть которой выкладывается огнеупорным кирпичом. Для придания конструкции надежности во 2, 3, 5 и 7 рядах помещаются металлические связки между внутренними и наружными стенами. В 5, 6, 7 ряду крепятся Т-образные пластины, которые будут опорой для решеток под гриль. На этом этапе формируется духовка, мангальный отсек. Раковина устанавливается в 3 ряду, а в 6 предусматривается отверстие под сливную трубу.

Вернуться к оглавлению

Облицовка барбекю из кирпичей

Когда порядовка барбекю из кирпича будет полностью готова, при необходимости проводят облицовывание конструкции. Для этих целей рекомендуется использовать облицовочные кирпичики из натурального камня, однако подойдет и недорогое декоративное облицевание, например, из обычного красного кирпича.
