Биметаллические модели выгодно совместили лучшие характеристики алюминиевых и стальных аналогов. Они отличаются прочностью, хорошей теплоотдачей и дизайном, вписывающимся в любой интерьер. Биметалл – это сплав из стали и алюминия. В данных панелях места соприкосновения с теплоносителем выполнены из стали, что исключает контакт воды и алюминиевой составной, увеличивая рабочие параметры.
Серия Monolit от российской компании Rifar – это запатентованная продукция, с уникальным способом соединения секций, который исключает возможность протечки. Но на каких бы батареях вы не остановили свой выбор, очень важно, чтобы монтаж и подсоединение производились согласно схемам подключения.
- 4 переходников,
- креплений,
- заглушек, а
- втоотводчика воздуха либо краника Маевского.
Чтобы иметь представление о правильном подсоединении отопительных элементов к системе необходимо тщательно ознакомиться со схемой подключения. В ходе работ сохраняется целостность упаковки. Ронять или производить удары по секциям недопустимо. Категорически воспрещено использование наждачной бумаги для зачистки боковых секций, обработанных краской. Схемы подключения радиаторов отопления подразумевают наличие определенных расстояний, которые обеспечивают результативную работу отопительной системы в целом.
Оптимальная теплоотдача будет при условии, что:
- расстояние от низа подоконника до секций не менее 100 мм;
- расстояние от пола до секций около 120 мм;
- расстояние от стены не менее 20 мм.
Запомните, что от выбранного способа подключения имеют прямую зависимость показатели теплоотдачи.
- Широко применяется при подсоединении батарей односторонняя схема. Ввод монтируется в верхний патрубок, а вывод – в нижний. КПД при одностороннем подсоединении составляет 98%.
- Диагональная схема используется для большого количества секций. Монтаж ввода производится в верхний патрубок, а вывода – в нижний патрубок с другой стороны. КПД при диагональном подключении около 100%.
- Нижняя схема. Применима, когда отопительная система монтируется в пол. Подключение ввода и вывода производится в нижние патрубки радиатора.При использовании нижнего подсоединения КПД будет ниже — около 93%.
Rifar Base 200 — 1 секция | Rifar Base 350 — 1 секция 930 ₽ | Rifar Base 500 — 1 секция 949 ₽ | Rifar Base 200 Ventil VR — 1 секция 2892 ₽ |
Rifar Base 350 Ventil VR — 1 секция 2911 ₽ | Rifar Base 500 Ventil VR — 1 секция 2930 ₽ | Rifar Alp 500 — 1 секция 874 ₽ | Rifar Monolit 350 — 1 секция 1125 ₽ |
Rifar Monolit 500 — 1 секция 1144 ₽ | Rifar Monolit 350 Ventil VR — 1 секция 3367 ₽ | Rifar Monolit 500 Ventil VR — 1 секция 3385 ₽ | Rifar Base 200 — 4 секции 3646 ₽ |
Rifar Base 200 — 6 секций 5468 ₽ | Rifar Base 200 — 8 секций 7291 ₽ | Rifar Base 200 — 10 секций 9114 ₽ | Rifar Base 200 — 12 секций 10937 ₽ |
Rifar Base 200 — 14 секций 12760 ₽ | Rifar Base 350 — 4 секции 3720 ₽ | Rifar Base 350 — 6 секций 5580 ₽ | Rifar Base 350 — 8 секций 7440 ₽ |
Rifar Base 350 — 10 секций 9300 ₽ | Rifar Base 350 — 12 секций 11160 ₽ | Rifar Base 350 — 14 секций 13020 ₽ | Rifar Base 500 — 4 секции 3794 ₽ |
Rifar Base 500 — 6 секций 5692 ₽ | Rifar Base 500 — 8 секций 7589 ₽ | Rifar Base 500 — 10 секций 9496 ₽ | Rifar Base 500 — 12 секций 11383 ₽ |
Rifar Base 500 — 14 секций 13280 ₽ | Rifar Alp 500 — 4 секции 3497 ₽ | Rifar Alp 500 — 6 секций 5245 ₽ | 8742 ₽ |
Rifar Alp 500 — 8 секций 6994 ₽ | Rifar Alp 500 — 12 секций 10490 ₽ | Rifar Monolit 350 — 4 секции 4501 ₽ | Rifar Monolit 350 — 6 секций 6752 ₽ |
Rifar Monolit 350 — 8 секций 9002 ₽ | Rifar Monolit 350 — 10 секций 11253 ₽ | Rifar Monolit 350 — 12 секций 13504 ₽ | Rifar Monolit 350 — 14 секций 15754 ₽ |
Rifar Monolit 500 — 4 секции 4576 ₽ | Rifar Monolit 500 — 6 секций 6863 ₽ | Rifar Monolit 500 — 8 секций 9151 ₽ | Rifar Monolit 500 — 10 секций 11439 ₽ |
Rifar Monolit 500 — 12 секций 13727 ₽ | Rifar Monolit 500 — 14 секций 16015 ₽ | Rifar Monolit 350 Ventil VR — 4 секции 6743 ₽ | Rifar Monolit 350 Ventil VR — 6 секций 8993 ₽ |
Rifar Monolit 350 Ventil VR — 8 секций 11244 ₽ | Rifar Monolit 350 Ventil VR — 10 секций 13494 ₽ | Rifar Monolit 350 Ventil VR — 12 секций 15745 ₽ | Rifar Monolit 350 Ventil VR — 14 секций 17996 ₽ |
Rifar Monolit 500 Ventil VR — 4 секции 6817 ₽ | Rifar Monolit 500 Ventil VR — 6 секций 9105 ₽ | Rifar Monolit 500 Ventil VR — 8 секций 11393 ₽ | Rifar Monolit 500 Ventil VR — 10 секций 13680 ₽ |
Rifar Monolit 500 Ventil VR — 12 секций 15968 ₽ | Rifar Monolit 500 Ventil VR — 14 секций 18256 ₽ | Rifar Base 200 Ventil VR — 4 секции 5627 ₽ | 7449 ₽ |
Rifar Base 200 Ventil VR — 8 секций 9272 ₽ | Rifar Base 200 Ventil VR — 10 секций 11095 ₽ | Rifar Base 200 Ventil VR — 12 секций 12918 ₽ | Rifar Base 200 Ventil VR — 14 секций 14741 ₽ |
Rifar Base 350 Ventil VR — 4 секции 5701 ₽ | Rifar Base 350 Ventil VR — 6 секций 7561 ₽ | Rifar Base 350 Ventil VR — 8 секций 9421 ₽ | Rifar Base 350 Ventil VR — 10 секций 11281 ₽ |
Rifar Base 350 Ventil VR — 12 секций 13141 ₽ | Rifar Base 350 Ventil VR — 14 секций 15001 ₽ | Rifar Base 500 Ventil VR — 4 секции 5775 ₽ | Rifar Base 500 Ventil VR — 6 секций 7673 ₽ |
Rifar Base 500 Ventil VR — 8 секций 9570 ₽ | Rifar Base 500 Ventil VR — 10 секций 11467 ₽ | Rifar Base 500 Ventil VR — 12 секций 13364 ₽ | Rifar Base 500 Ventil VR — 14 секций 15261 ₽ |
Rifar Supremo 500 — 1 секция 1488 ₽ | Rifar Supremo 500 — 4 секции 5952 ₽ | Rifar Supremo 500 — 6 секций 8928 ₽ | Rifar Supremo 500 — 8 секций 11904 ₽ |
Rifar Supremo 500 — 10 секций 14880 ₽ | Rifar Supremo 500 — 12 секций 17856 ₽ | Rifar Supremo 500 — 14 секций 20832 ₽ | Rifar Supremo 350 — 1 секция 1469 ₽ |
Rifar Supremo 350 — 4 секции 5878 ₽ | Rifar Supremo 350 — 6 секций 8816 ₽ | Rifar Supremo 350 — 8 секций 11755 ₽ | 14694 ₽ |
Rifar Supremo 350 — 12 секций 17633 ₽ | Rifar Supremo 350 — 14 секций 20572 ₽ | Rifar Monolit 350 — 5 секций 5627 ₽ | Rifar Monolit 350 — 7 секций 7877 ₽ |
Rifar Monolit 350 — 9 секций 10128 ₽ | Rifar Monolit 350 — 11 секций 12378 ₽ | Rifar Monolit 350 — 13 секций 14629 ₽ | Rifar Monolit 500 — 5 секций 5720 ₽ |
Rifar Monolit 500 — 7 секций 8007 ₽ | Rifar Monolit 500 — 9 секций 10295 ₽ | Rifar Monolit 500 — 11 секций 12583 ₽ | Rifar Monolit 500 — 13 секций 14871 ₽ |
Также статьи по этой теме: Монтаж, установка и подключение биметаллических радиаторов Где купить биметаллические радиаторы дешево в Москве? Как выбрать биметаллический радиатор отопления? Технические характеристики биметаллических радиаторов Биметаллические радиаторы с нижним подключением |
Схемы подключения биметаллического радиатора.
Боковое и другиеВопрос о схемах подключении радиаторов отопления до сих пор остается довольно популярным в поисковых запросах сети интернет. В данном материале попробуем разобраться какие из схем являются эффективными, а какие нет для биметаллических батарей.
Правильное подключение радиатора способствует теплу распространяться по всему помещению и сохранять благоприятную температуру в любое время года.
В России более чем 50% территории среднестатистическая температура воздуха в регионах -35 градусов С. Учитывая какие морозы стоят на улице, крайне расточительно терять тепло при неправильном размещении и установке радиаторов отопления.
При неэффективном подключении радиатора теплоотдача может ухудшаться до 25%. Еще одним фактором служит его местоположение. При неправильном размещении теплоотдача радиатора может упасть еще на 20%. Итого на выходе получается 45% почти половина от максимальной теплоотдачи радиатора.
В связи с этим, в нашей стране активно внедряются методы уменьшения количества теплопотерь. Стоит понимать, что только при правильном подключении биметаллического радиатора и размещении можно рассчитывать на эффективную работу радиатора и полную теплоотдачу. А также сэкономить большие денежные средства.
Содержание
Принцип работы радиаторных систем отопления
Принцип работы радиаторных систем отопления довольно прост. Для того, чтобы радиатор был горячим и подавал тепло необходимо непрерывное движение теплоносителя. Начинает он свое движение в котле. В нем он нагревается проходит по всем секциям радиатора, затем остывает и обратно возвращается в котел. И так продолжается много раз.

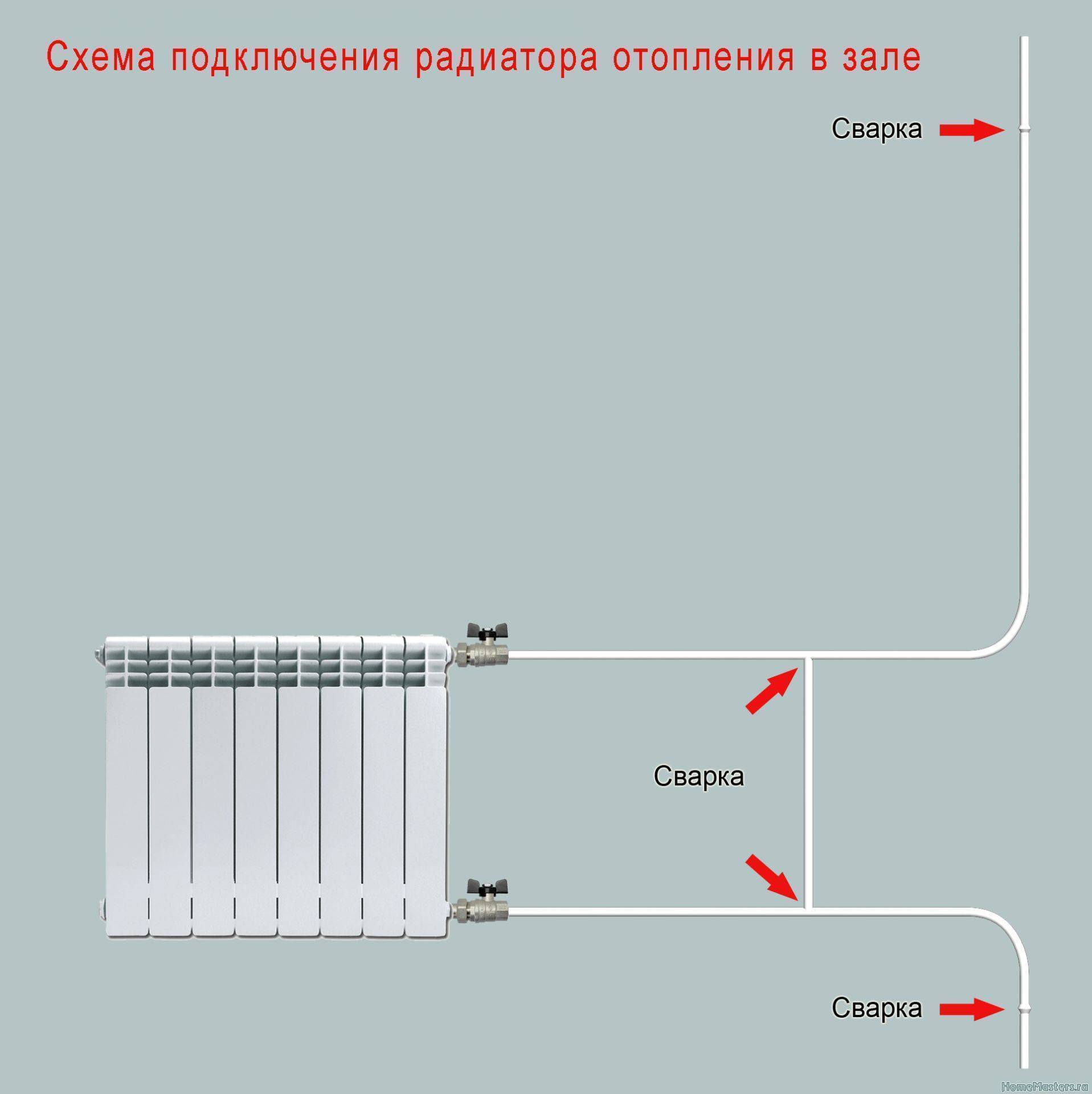

Боковая схема подключения батареи
Самой эффективной и функциональной схемой подключения биметаллического радиатора является боковая. Отличительной ее чертой является заход теплоносителя сверху, прохождение через весь радиатор и остывание внизу.
При такой схеме подключения оба крана обязательно должны находиться на одной стороне радиатора. Теплоноситель при данной схеме подключения может заходить как под прямым углом (обычные стояковые системы), так и через угловые краны.
Данная схема имеет абсолютно нулевые теплопотери соответственно радиатор имеет теплоотдачу ровно такую, какая указана в техническом паспорте.
Бытует мнение, что теплоноситель проходит по всем секциям радиатора отопления, а после уже отработавший возвращается назад. На самом деле это не так. Теплоноситель проходит быстрее в секции, которые находятся ближе к заходу, а на секции, которые дальше от захода уже идет остывший теплоноситель. Отсюда и вытекает главный минус.
Главный минус такой схемы подключения является – большое количество секций радиатора. Если радиатор по размеру очень длинный и громоздкий, то давления от верхней секции до последней просто не хватает. В результате радиатор может осуществлять теплоотдачу не в полном объеме.
Диагональная схема подключения батареи
Диагональная схема подключается следующим образом. С одного края биметаллического радиатора заходит горячий теплоноситель. Далее он проходит по радиатору, затем остывает и выходит с другого края радиатора. Соответственно движение теплоносителя идет по диагонали радиатора.
Такая схема не всегда удобная и эффективная, так как труба будет идти от общего лежака и будет находиться на видном месте. Одним из выходов в данном неудобстве служит поворачивание кранов под нужным градусом.
Плюсом такой системы подключения малое количество теплопотерь. Всего около 5%. При диагональной схеме можно использовать более длинные радиаторы количество от 12-14 секций при условном проходе запорной арматуры достаточного диаметра.
Главным отличием от боковой схемы подключения батареи служит то, что теплоноситель выходит из одного крана, а уже остывший приходит в другой конец.
Нижнее подключение батареи
Данная схема подключения чаще всего используется при наличии такой системы отопления как «Ленинградка». Само название «Ленинградка» появилось из-за использования данной системы отопления в многоэтажных домах города Ленинграда. Однако многие считают, что такая простая система отопления точно использовалась во многих других регионах страны. Поэтому принято считать, что специалисты в сфере теплоэнергетики из Ленинграда придумали данную систему. Отсюда и название «Ленинградка».
Основными недостатками «Ленинградки» считаются:
- невозможность равномерно распределять всю температуру по всем отопительным радиаторам. Исходя из принципа работы «Ленинградки»: батареи, находящиеся ближе к точке захода теплоносителя, будут нагреваться быстрее, чем те которые находятся дальше. Изначально неправильно выбранный принцип работы сделал «Ленинградку» неэффективной системой.
- При нижнем подключении радиатора горячая вода заходит с нижней части радиатора. Далее, как любая горячая жидкость, поднимается наверх, остывает и опускается вниз.
Такая схема является самой малоэффективной. Теплопотери при такой схеме достигают 15%. При такой схеме категорически не стоит использовать радиаторы с большим количеством секций. (не более 12-14 секций).
Тем не менее, преимуществом такой схемы является удобство. Основной лежак в большинстве случаев спрятан в стяжку и на виду остается лишь небольшой кусок трубы и краны.
Нижнее подключение через специальный узел
Существует еще одна схема подключения радиатора отопления. При ее осуществлении подача теплоэнергии и обратная подача заходят с одной стороны, через специальный узел, который подключается либо отдельно к радиатору, либо с нижним подключением.
Данный вариант несет за собой большие теплопотери, которые достигают около 20%. Однако плюсом такого подключения является то, что трубы скрыты от глаз и находятся не на видном месте. Трубы при таком подключении можно полностью спрятать в стену так, что будет абсолютно незаметен угловой узел подключения радиатора отопления. Чаще всего данная схема подключения используется на лучевой разводке системы отопления.
Теплопотери
Помимо теплопотерь возникших при схемах подключения радиатора отопления, существует определенный вид теплопотерь при расположении радиатора отопления.
В случае, если радиатор располагается под подоконником, теплопотери при худшей конвекции составляют в лучшем случае около 4%. А если радиатор отопления полностью находится в нише, в которой сделаны отверстия (частая практика при установке радиатора в нише под подоконником), то теплопотери при таком виде эксплуатации радиатора достигают 30%. При проектировании системы отопления и расчете секций радиатора данные факторы обязательно нужно учитывать.
Нормы по установке радиаторов отопления
Существуют определенные нормы по установке радиаторов отопления. Чтобы на окне не оседала влага, необходимо, чтобы радиатор отопления занимал от 50 до 75% площади окна.
Рассчитать такое процентное соотношение довольно просто. Нужно измерить длину окна и найти процентное соотношение. Исходя из показателя, полученного при расчетах, и нужно выбирать радиатор отопления. При подборе нужного радиатора отопления никакой роли не играет теплоотдача радиатора.
Расстояние от радиатора отопления до пола должно составлять от 8 до 14 см. Такой диапазон нужен для того, чтобы было удобно протирать пыль под радиатором, а также для того, чтобы осуществлялась конвекция и теплый воздух заходил в радиатор отопления.
Если же расположить радиатор отопления выше, то пол под радиатором будет холодным. От боковых стен до радиатора расстояние должно быть не более 5 см, чтобы радиатор работал правильно.
При соблюдении всех условий и правильности подключения теплоотдача радиатора отопления будет соответствовать той, что указана в техническом паспорте радиатора.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Радиаторы отопления биметаллические с нижним подключением купить в магазине MirCli
Что такое биметаллические радиаторы?
Это батареи для водяного отопления, которые имеют составную конструкцию:
- внутренние стальные (реже — медные) трубы;
- Корпус наружный секционный из алюминиевых сплавов.
Циркуляция теплоносителя происходит через внутренние коллекторы, которые передают температуру корпусу, а ее воздуху. Преимущество таких блоков перед алюминиевыми радиаторами очевидно: они более устойчивы к агрессивным средам. Сталь и медь менее подвержены ржавчине, а высокие температуры менее разрушительны для них.
Пошаговая инструкция по подключению биметаллических радиаторов отопления
В первую очередь необходимо рассчитать диаметр подводящих труб и заказать монтажный комплект соответствующего размера. Обязательно проверьте наличие элементов, необходимых для подключения выбранных вами радиаторов. Для этого вам понадобится:
- клапан воздухоотводчик;
- 2 адаптера;
- переходник на клапан Маевского;
- пробка;
- кронштейны;
- прокладки для вилки и адаптера.
Перед подключением биметаллических радиаторов необходимо правильно подготовить емкость. Для этого отключите воду и слейте ее остатки из системы отопления. Демонтируем старую батарею, при этом необходимо ослабить резьбовые соединения отводящего и подающего патрубков.
Чертеж экрана биметаллического радиатора.
Отметьте места крепления. Для этого необходимо присоединить радиатор отопления к штуцерам труб. Проверяйте ровность строительным уровнем. Далее отметьте карандашом монтажные отверстия. Для этого необходимо прикрепить крепления к месту их установки.
В ранее отмеченных местах необходимо сделать отверстия соответствующего диаметра. Для этого используется перфоратор. Крепления фиксируются дюбелями. Учтите тот факт, что на 8 и менее секций биметаллического радиатора достаточно 3 креплений. При большем количестве секций нужно использовать 4 крепления.
Установите аккумулятор на подготовленные крепления. Его необходимо установить так, чтобы горизонтальный коллектор находился на крюках. Кроме того, следует знать, что главная особенность подключения биметаллических батарей заключается в том, что отопительный агрегат, как уже говорилось, должен храниться в упаковке до полной его установки и проведения проверки работоспособности.
Установить клапан Маевского, который должен входить в комплект поставки, на любой аккумулятор. Всегда используйте динамометрический ключ при затягивании клапана. Это позволит вам оставаться в пределах допустимого напряжения. Установите термостатические и запорные вентили.
Наконец, биметаллические радиаторы подключаются к теплообменным системам отопления. Зачищать соединяемые поверхности наждачной бумагой или напильником запрещается, так как это может привести к протечкам.
Сколько стоят биметаллические батареи?
Радиаторы сочетают в себе все свои отличные потребительские качества с доступной ценой. На MirCli можно купить модель на 4 секции высотой 500 мм за 4-5 тысяч рублей. Это будет первоклассное устройство, разработанное проверенным брендом и имеющее официальную гарантию.
С увеличением размеров батареи, от которой зависят показатели теплоотдачи, увеличивается и стоимость изделий. 7-секционный радиатор, который может обслуживать до 11 квадратных метров, будет стоить 7-8 тысяч рублей. А чтобы обогреть помещение до двадцати квадратов, придется потратить 10-12 тысяч.
Типы систем отопления
Количество тепла, которое будет излучать радиатор отопления, зависит не в последнюю очередь от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.
Однотрубная
Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно этому типу проводки отдается предпочтение в многоэтажных домах, хотя и в частных такая система встречается далеко не редкость. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к вводу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.
Двухтрубная система
Недостатком такой системы является то, что количество труб в разводке системы почти вдвое больше. Но систему можно легко сбалансировать.
Подробнее о системах отопления частного дома читайте здесь.
Как можно подключить гибридные радиаторы отопления?
Существует три способа подключения батарей:
- Ниже.
- Боком.
- По диагонали.
Радиатор с нижним подключением требует подключения к трубам с обеих сторон снизу. Этот способ позволяет максимально увеличить теплообменную способность всех участков батареи по длине, однако высота может быть заполнена не полностью. В этом случае значительно снизится температурный обмен, до 15%. Трубчатые радиаторы с нижним подключением позволяют скрыть вход и выход теплоносителя от посторонних глаз: например, убрать за панель или провести под полом.
При боковом подключении соединяется с трубами с одной стороны. Этот тип хорош малым количеством секций, тогда теплоноситель сможет заполнить все внутреннее пространство.
При диагональном соединении с нагнетательным и нагнетательным патрубками вода или антифриз идут сверху вниз, входя с одной стороны и выходя с другой. Это самый эффективный способ, так как он позволит охлаждающей жидкости распространиться по всему объему аккумулятора.
Расчет радиаторов Rifar и схемы подключения
Rifar — российский производитель высокотехнологичных радиаторов отопления. Продукция этой компании отличается не только надлежащим качеством, но и высокими техническими и эксплуатационными характеристиками. Однако какими бы характеристиками и качеством ни обладали отопительные приборы, без предварительных расчетов устройства эффективной системы отопления в отдельно взятой комнате или во всем доме не обойтись.
Монтаж батарей отопления, инструкция которого будет описана в этой статье, всегда начинается с выбора подходящего по параметрам оборудования. Цель расчетов как раз и состоит в том, чтобы вывести оптимальную формулу, согласно которой все дальнейшие действия для монтажа системы отопления.
На первый взгляд расчет радиаторов Rifar может показаться сложным процессом, но это не так. Вам нужно использовать только данные помещения и мощность нагревателя в качестве входных значений. Расчет, в свою очередь, может осуществляться двумя способами. Первый способ предполагает использование в качестве значений параметров помещения его площади, второй – объема. Рассмотрим оба варианта.
Батареи Рифар: расчет площади
В качестве примера возьмем одну из самых распространенных моделей батарей — Рифар Монолит 500. Расчеты сделаем для помещений площадью, допустим, 23 кв.м.
Эти радиаторы представляют собой цельнометаллическую конструкцию с разным количеством секций (в зависимости от модели) – от 4 до 14 шт. Одобрен для использования как в автономных, так и в центральных системах отопления.
Для расчета количества секций Рифар Монолит 500 сначала необходимо обратиться к паспорту радиатора. В нем должны быть указаны технические характеристики одной секции устройства, нас интересует только параметр номинального теплового потока (т.е. мощность). В данном случае это — 196 Вт. Существует одно негласное правило, согласно которому на обогрев 1 кв. метра помещения требуется примерно 90-100 Вт мощности. Для расчета общего количества необходимых секций для обогрева площадь помещения умножается на 100, а затем полученное значение делится на мощность одной секции, т.е.: X = S * 100/W_секций
В нашем случае, это: 23*100/196 ≈ 11,73
В итоге имеем значение 11,73, т.е. для обогрева помещения площадью 23 кв. метра потребуется использовать 12-секционный (лучше в большую сторону) радиатор. Это значение следует несколько увеличить, если расчет производится для торцевых или угловых помещений. Для этого результат умножается на коэффициент от 1,1 до 1,3. Можно взять среднее значение, т.е. 1,2. В итоге получаем: 11,73*1,2=14,07 – это количество секций, необходимое для обогрева торцевой или угловой комнаты.
Монтаж
При подключении радиаторов отопления с нижним типом подключения необходимо соблюдать правила монтажа.
Позаботьтесь о легком доступе к месту соединения нижней магистрали с самой батареей. Расстояние от радиатора до пола должно быть не менее 7 см. Сверху также следует предусмотреть необходимое пространство: расстояние от теплоносителя до края подоконника должно быть не менее 10 см. Меры направлены на правильную конвекцию воздуха, чтобы обогревала помещение батарея, а не цветочные горшки. Плюс в этом случае добраться до радиатора не составит труда (например, при демонтаже). Расстояние от стены до задней части батареи должно быть не менее 2 см.
Правила установки радиаторов отопления.
Важно! При установке обязательно обратите внимание на расположение патрубков подачи и отвода. В некоторых случаях они располагаются по разные стороны от теплоносителя – в этом случае необходимо следить за маркировкой, чтобы не перепутать подающий и отводящий патрубки. Если точки подключения оборудованы с одной стороны, нужно быть очень осторожным. Теплоотдача при нижнем подключении далека от идеала, поэтому при неправильном подключении эффективность обогрева значительно снизится.
Разметка места для установки батареи
Место для установки радиатора необходимо выбрать заранее, чтобы иметь представление о точках крепления. Аккумулятор должен быть установлен в заводской упаковке во избежание повреждения охлаждающей жидкости. Это правило распространяется на все типы радиаторов. После определения места для установки следует проработать схему подключения ТЭНов. Теплоноситель с нижним типом подключения комплектуется термостатической вставкой для установки терморегулятора. Устройство позволит регулировать уровень нагрева, что является весомым преимуществом. Однако это существенно (в районе 10%) повлияет на стоимость батареи.
Подключение радиаторов отопления: способы и схемы
Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, собираетесь ли вы установить чугунные, алюминиевые, биметаллические или стальные радиаторы, важно правильно выбрать способ их подключения.
Способ подключения радиатора влияет на его теплообмен
Содержание статьи
- 1 Типы систем отопления
- 1.1 Однотрубная
- 1.2 Двухтрубная разводка
- 2 Где устанавливать радиаторы
- 3 Схемы подключения радиаторов
- 9 0008 3.1 Радиаторы с нижним подключением
- 3.2 Радиаторы с боковым подключением
- 3.2.1 Вариант № 1. Диагональное соединение
- 3.2.2 Вариант № 2. Односторонний
- 3.2.3 Вариант № 3. Нижнее или седловидное соединение
Типы систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.
Однотрубная
Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно такой тип проводки предпочтительнее в многоэтажных домах, хотя такая система далеко не редкость и в частных. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.
Пример однотрубной системы
Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.
Двухтрубная система
Недостатком такой системы является то, что количество труб в системе почти вдвое больше. Но систему можно легко сбалансировать.
Подробнее о системах отопления частного дома читайте здесь.
Куда устанавливать радиаторы
Традиционно радиаторы отопления размещают под окнами и это не случайно. Поднимающийся поток теплого воздуха отсекает холодный воздух, поступающий из окон. Кроме того, теплый воздух нагревает стекла, не давая образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всего радиатора была не меньше заданного значения.
Как расположить радиатор под окном
Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если его опустить ниже, будет неудобно убираться, если поднять выше – будет холодно для ног. Расстояние до подоконника тоже регламентируется – оно должно быть 10-12 см. В этом случае теплый воздух будет свободно обходить преграду – подоконник – и подниматься по оконному стеклу.
И последнее расстояние, которое необходимо соблюдать при подключении радиаторов отопления, это расстояние до стены. Она должна быть 3-5 см. В этом случае по задней стенке радиатора будут подниматься восходящие потоки теплого воздуха, улучшится скорость обогрева помещения.
Читайте здесь, как смонтировать и подключить радиаторы отопления своими руками.
Схемы подключения радиаторов
Насколько хорошо прогреваются радиаторы, зависит от способа подачи к ним теплоносителя. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. При нижнем подключении расхождений быть не может. Трубок всего две – входная и выходная. Соответственно, с одной стороны охлаждающая жидкость подается к радиатору, с другой — отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, где подключать подачу, а где реверс написано в инструкции по монтажу, которая должна быть в наличии.
Радиаторы с боковым подключением
С боковым подключением вариантов намного больше: здесь подающий и обратный трубопроводы можно соединить в два патрубка, соответственно вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за эталон, и именно так производители проверяют свои отопительные приборы и данные в паспорте на тепловую мощность — для таких связь. Все остальные виды соединения отдают тепло менее эффективно.
Схема диагонального подключения радиаторов отопления при двухтрубной и однотрубной системах
Это связано с тем, что при диагональном соединении батарей горячий теплоноситель подается к верхнему входу с одной стороны, проходит через весь радиатор и выходит из обратная, нижняя сторона.
Вариант №2. Односторонний
Как следует из названия, трубопроводы подсоединяются с одной стороны – подача сверху, обратка – снизу. Этот вариант удобен, когда стояк проходит сбоку от обогревателя, что часто бывает в квартирах, ведь такой тип подключения обычно преобладает. При подаче теплоносителя снизу такую схему применяют редко – не очень удобно размещать трубы.
Боковое подключение для двухтрубных и однотрубных систем
При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%. Но это только в том случае, если секций в радиаторах немного – не более 10. При более длинной батарее самая дальняя от края ее будет плохо греть или вообще оставаться холодной.
