При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.
виды кабель канала

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.



Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Пластиковые клипсы

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

самоклеящаяся клипсы

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

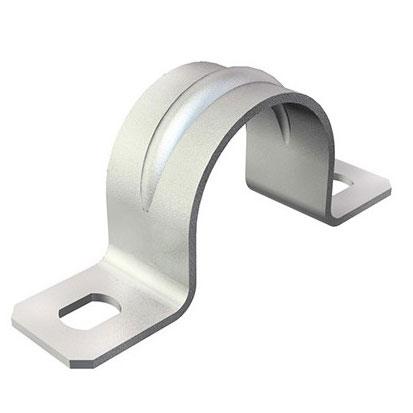

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

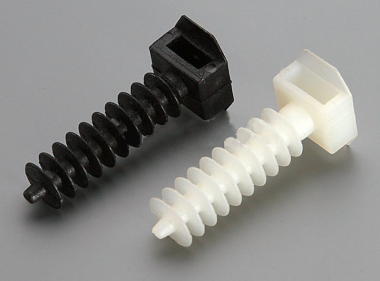

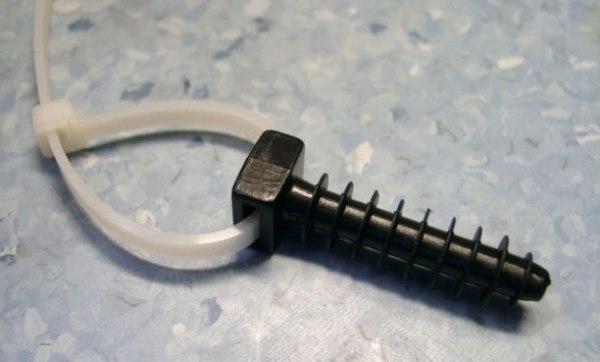

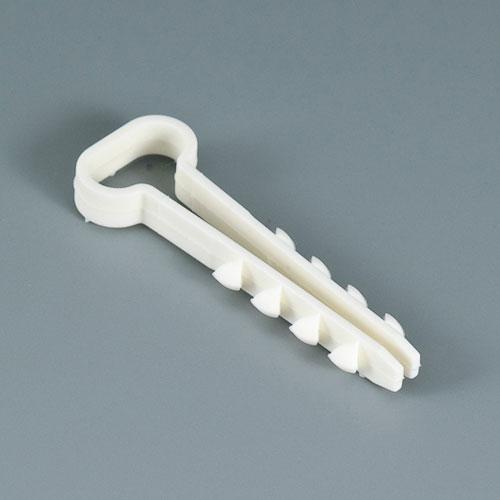

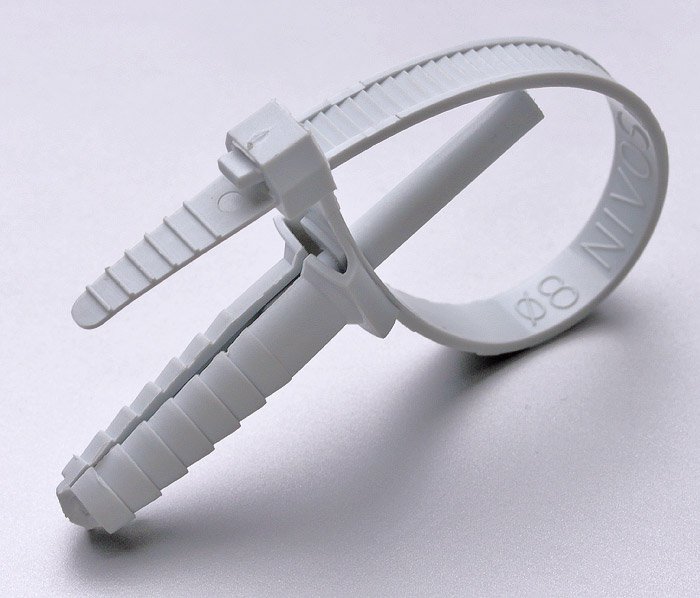

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Дюбель стяжка

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

стяжка с монтажной площадкой под дюбель

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.



Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.Дюбель клипсы различной формы

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

дюбель для вандажа

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

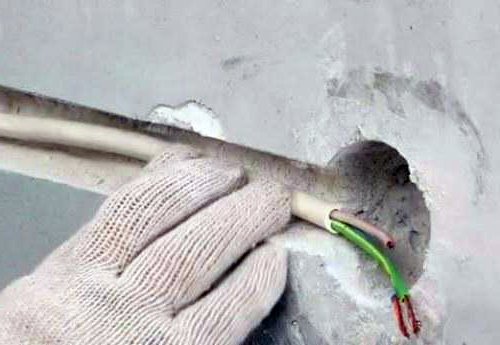

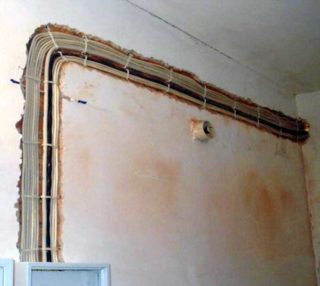

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

раствор гипса для крепления проводки

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

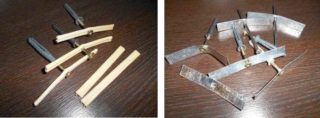

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Стропильная система является несущим каркасом скатной крыши. Она представляет собой совокупность различных конструктивных элементов, скрепленных между собой различными способами. В состав стропильной системы входят мауэрлат,  стропильные ноги, затяжки, прогоны, основание под кровлю и другие более мелкие узлы и детали. Все они соединены между собой шпильками, гвоздями и другими крепежными элементами. От того, насколько правильно выбран вид крепежа, зависит прочность стропильной системы, надежность и долговечность крыши в целом.

Традиционно при монтаже стропильной системы использовались нагели, гвозди и скобы, но с появлением электрических шуруповертов возросла популярность шурупов и саморезов, и они все чаще используются при выполнении строительных работ.

Несмотря на то, что внешне саморез и шуруп очень похожи, они различаются резьбой и способом монтажа:

- шуруп имеет резьбу в виде буравчика, не доходящую до головки и применяется для крепления деталей к мягким материалам, например, к дереву. Мощные шурупы с шестигранными головками называются «глухарями»;

- саморез имеет специальную резьбу по всей длине стержня и образует ответную резьбу в соединяемых деталях.

Чтобы закрепить деталь с помощью шурупа, необходимо предварительно просверлить отверстие. При монтаже детали с помощью самореза такое отверстие не требуется.

Обычный строительный гвоздь имеет круглый заостренный стержень и плоскую головку. При монтаже ответственных узлов используются гребенчатые, или ершенные гвозди. Благодаря поперечной насечке на стержне прочность крепления ершенным гвоздем в 5 раз выше, чем при использовании обычного гвоздя. В условиях повышенной влажности применяются винтовые гвозди, увеличивающие прочность крепления в 4 раза.

Прочность удержания гвоздей и шурупов также отличается. Например, чтобы выдернуть из сосновой доски не оцинкованный гвоздь 2,6х40 мм, необходимо приложить усилие 32 кг, а для выдергивания более короткого шурупа размером 2,6х22 мм потребуется усилие 74 кг. Крепление, выполненное оцинкованными гвоздями, значительно прочнее, чем при использовании простых черных гвоздей.

Казалось бы, вывод очевиден - при монтаже стропильной системы под кровлю Ондулин следует использовать саморезы, однако торопиться не стоит. Дело в том, что при изменении влажности и температуры, под воздействием снеговой и ветровой нагрузок стропильная система «дышит», т.е. деревянные элементы набухают, изменяются в размерах и смещаются относительно друг друга, при этом на крепеж действуют изгибающие, срезающие и растягивающие нагрузки.

Гвоздю такие нагрузки не страшны: его стержень легко выдерживает многочисленные изгибы, а если при набухании древесина выдавливает гвоздь, крепление все равно остается прочным. Торчащая головка гвоздя хорошо заметна, и вбить его до конца во время очередного осмотра крыши не составляет труда.

Несложно представить, что происходит с саморезом при изменении температуры, особенно при увлажнении и набухании стропил и балок: резьба не позволяет стержню сместиться и его разрывает в одном или двух местах. Очень часто стержень лопается у основания головки, при этом крепление оказывается полностью разрушенным. Прочность стали и качество термообработки самореза значения не имеют, т.к. замерзающая вода способна разрушить и более крепкие узлы.

Использование саморезов, шурупов и, в частности, «глухарей» возможно при монтаже скользящих опор стропил, хомутов и прочих стальных деталей, но следует понимать, что такое крепление окажется более дорогим, а монтаж более трудоемким.

При монтаже стропильной системы скатных крыш одноквартирных и блочных домов высотой 2-3 этажа рекомендуется использовать гвозди следующих размеров:

Узел стропильной системы

Способ монтажа

Длина гвоздя, не менее (мм)

Количество гвоздей, не менее (шт.)

Крепление стропильной ноги к коньковой доске

Гвоздь вбивается в торец стропила через коньковую доску

80

3

− " −

Гвоздь вбивается наискось

60

4

Крепление затяжки к стропильной ноге

Гвоздь вбивается под прямым углом

80

3

Раскосы под стропила

Гвоздь вбивается наискось

80 (к обвязке несущей стены)

80 (к стропилам)

2

3

Обрешетка под ондулин монтируется оцинкованными или нержавеющими гвоздями из легированной стали. Длина гвоздя должна в 2,5-4 раза превосходить толщину обрешетки.

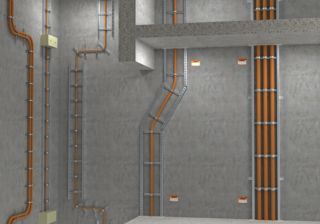

виды креплений кабеля к стенам в гофре или на скобах

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

  • дюбель-стяжка для одиночного кабеля;
  • стяжка с отверстием под дюбель;
  • монтажная площадка;
  • полимерный дюбель со сквозной головкой;
  • клипса для гофры;
  • скоба;
  • самоклеящаяся площадка;
  • гвозди для монтажа.

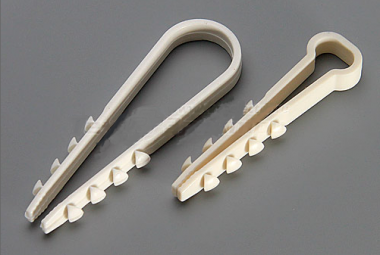

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Дюбель-стяжка под плоский кабель

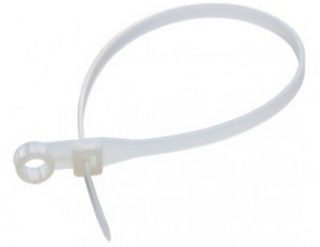

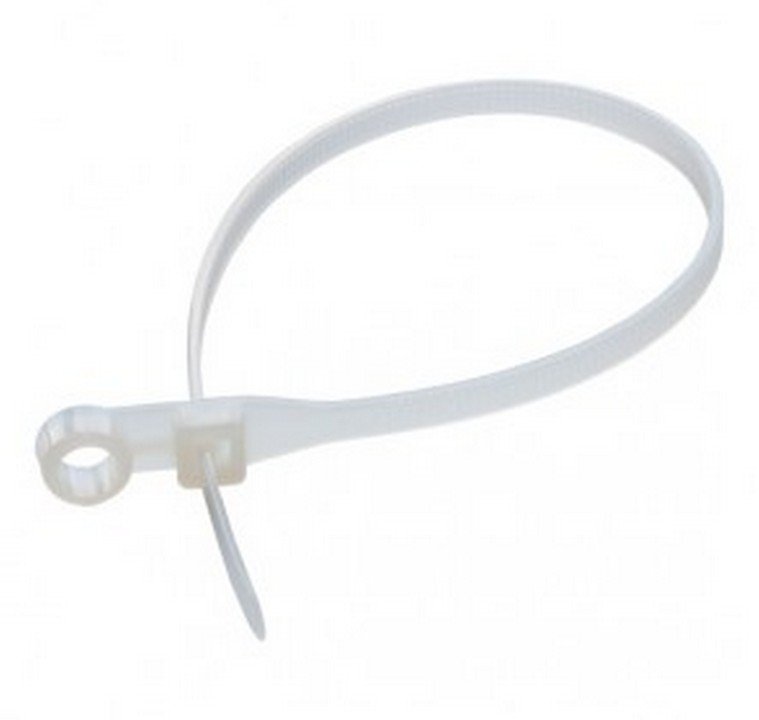

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

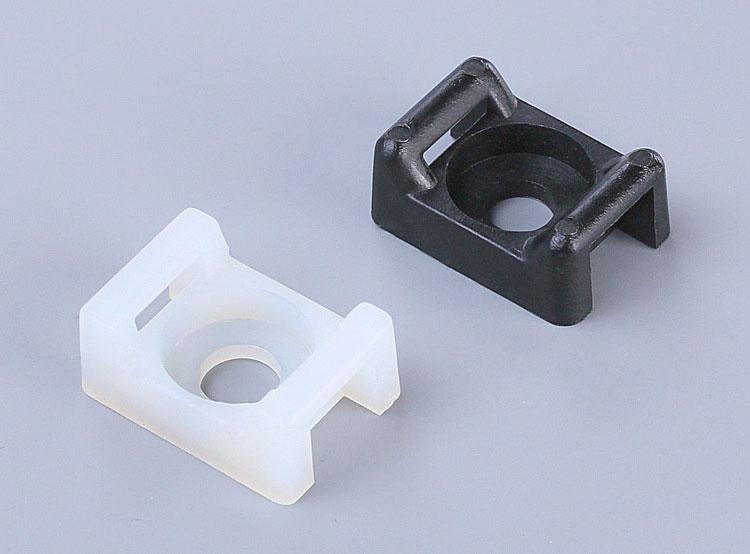

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Дюбель со сквозной головкой

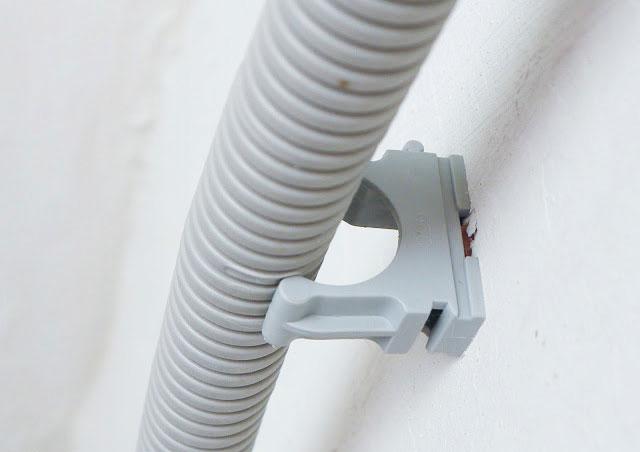

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Клипса под гофру

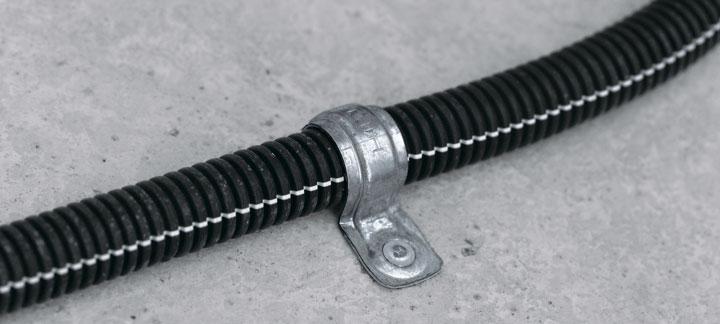

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

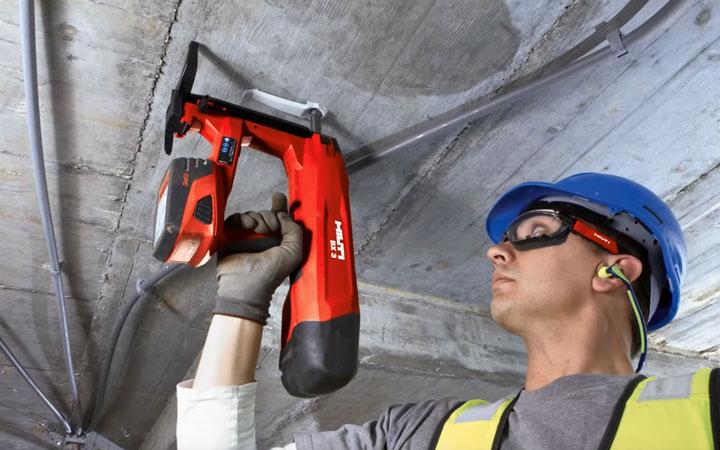

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

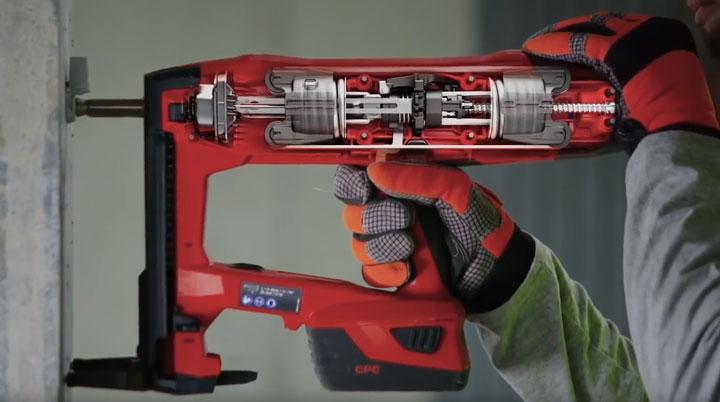

Монтажный пистолет в разрезе

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

  1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
  2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
  3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
  4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

  • Алебастр – быстро и надёжно;
  • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
  • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
  • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
  • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
  • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

  1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
  2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
  3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
  4. В короба укладывают кабели или провода.
  5. Кабель-каналы закрывают крышками.

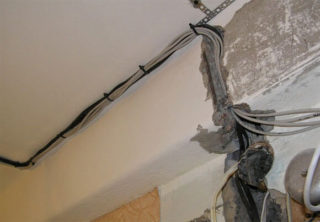

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

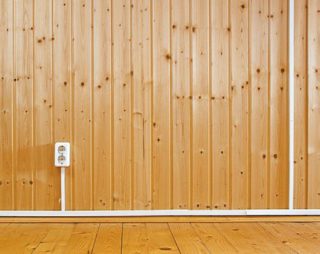

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

Содержание статьи

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

  • Оптимальное расстояние между крепежом — 40-50 см.
  • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
  • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте. Укладывать кабель желательно по прямой - вертикально или горизотально

    Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом. Установка дюбеля

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото. Для крепление кабеля к тонким стенам нужен специальный крепеж

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка - быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП - кабельная стяжка с монтажной площадкой под дюбель

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые клипсы для кабелей на столе

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок. Пример самодельного крепежа для кабеля

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку. Как можно закрепить провод полоской из жести

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести. Фиксация пучков проводов

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж. Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля - чтобы не повредить при работе

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

  • Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации. Можно уложить провода в кабель каналы

    Можно уложить провода в кабель каналы

  • Прокладка некоторого количества проводов в специальных плинтусах.
  • Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
  • Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

Чем крепить провод в штробе

Как правильно - штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба - специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества - провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе - использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность - под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа - дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал - бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления 08.01.2020 15:13:31

особенности крепления, дюбель-хомуты и дюбель стяжки

Содержание статьи:

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
  • Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.
