Чтобы сделать любое качественное навесное оборудования для мотоблока своими руками, подготовьте инструменты. Минимум Вам понадобятся:

96 просмотров

  • угловая шлифовальная машинка;
  • гравер или дрель;
  • сварочный аппарат.

Материалы

Для изготовления вам понадобятся материалы:

  • несколько труб с разным диаметром;
  • швеллера;
  • шлицевая втулка для вала отбора мощности;
  • листовая сталь толщиной 3-4 мм;
  • металлопрофиль толщиной 3 мм;
  • самоцентрирующиеся сферические подшипники под вал 30 мм;
  • шкив или натяжной ролик;
  • ремень;
  • нерифленая арматура диаметром 10 мм;
  • корпус с валом и подшипниками;
  • металлический прут толщиной 12 мм;
  • вал диаметром 30 мм;
  • 2 колеса.

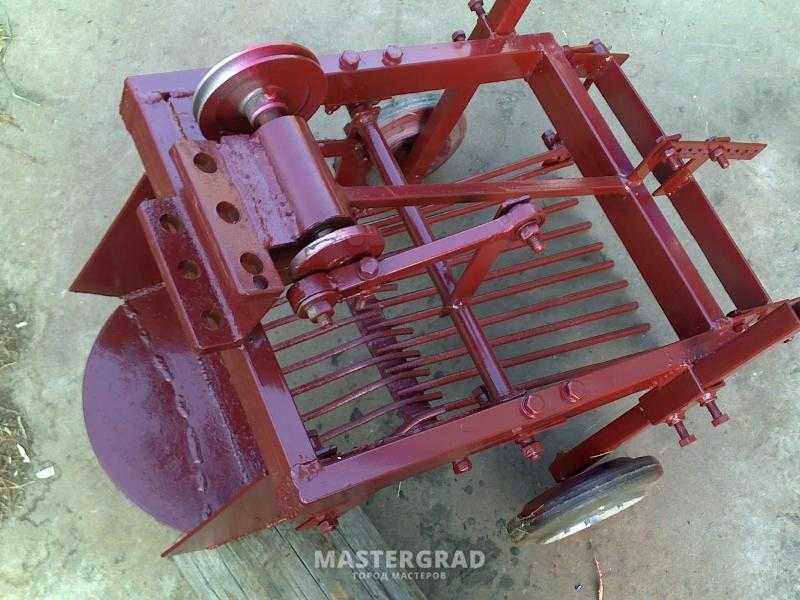

Процесс изготовления картофелекопалки

Когда все материалы и инструменты будут подготовлены, можно приступить к изготовлению грохотной картофелекопалки своими руками.

Этап первый – изготовление рамы:

  • Металлический профиль распилите на 4 части со стороной квадрата 2.5 см
  • Два куска профиля – со стороной 800 мм, еще два куска – со стороной 1200 мм, размер – 40х40 мм
  • Подготовленные части соедините в прямоугольник при помощи сварочного аппарата

Этап второй – крепление перемычек:

  • Из трубы диаметром 30 мм изготовьте две перемычки длиной 150 мм
  • Перемычки в конструкции необходимы для установки вертикальных тяг управления, эти элементы крепятся на четверть длины основания рамы и служат для установки колес

Этап третий – установка стоек вертикального типа:

  • Со стороны крепления перемычек, на расстоянии 5 мм от края рамы смонтируйте вертикально две трубы, с длиной стороны 500 мм и сечением 30х30 мм
  • Отступите 200 мм и установите стойки длиной 40 мм, затем на расстоянии 400 мм от них закрепите трубы длиной 300 мм

Этап четвертый – изготовление рала:

  • На двух листах металла размером 400х400 мм и толщиной от 0. 5 мм сделайте два отверстия для крепления заготовки к стойкам
  • Прикрепите листы с обеих сторон конструкции
  • Квадратный лист металла размером 700х700 мм приварите встык к одному из боковых листов, затем изогните его дугой и прикрепите с другой стороны конструкции

Теперь можно устанавливать картофелекопалка на мотоблок Вейма и приступать к выполнению работ по сбору урожая.

Если Вам не хочется, или нет времени, на то, чтобы сделать картофелекопалку своими руками, вы можете присмотреться к готовым вариантам, а как правильно выбрать картофелекопалку для мотоблока, читайте тут: https://am.ua/blog/kartofelekopalki-dlya-motobloka-kak-vybrat/

Картофелекопалка для мотоблока Нева: грохотная, транспортерная, вибрационная

Картофелекопалка для мотоблока Нева доступна в разных модификациях. Владелец техники имеет возможность выбрать наиболее подходящую под его цели и задачи. Существуют модели с компактными размерами и более крупные, фирменные варианты производителя мотоблока и разработки сторонних компаний. Правильно выбрав картофелекопалку, культиватор можно будет использовать на собственной даче или ферме.

Содержание

  1. Основные сведения
  2. Принцип работы и назначение
  3. Разновидности картофелекопалок для мотоблока Нева
  4. Простая
  5. Грохотная
  6. Транспортерная
  7. Вибрационная
  8. Ленточная
  9. Правила пользования картофелекопалкой
  10. Уход и эксплуатация
  11. Популярные модели
  12. Полтавчанка
  13. ККМ-1
  14. КВМ-3
  15. Сейчас читают

Основные сведения

Картофелекопалка для мотоблока Нева или Нева МБ 2 — это устройство для сборки урожая. Оно может использоваться даже на тяжелом грунте. Фермеры часто приобретают специальные модели для эксплуатации на просохшем участке.

Стандартный мотоблок, задействованный в уборке картофеля, включает такие элементы:

  • картофелекопалка;
  • корпус;
  • транспортер;
  • нож;
  • колесо.
Картофелекопалка на мотоблоке Нева

Также у некоторых модификаций используется натяжное устройство, есть ведомый вал.

Если рассматривать основную разновидность, устройство поставляется с вибрационной системой. Средние габариты — 760 на 650 мм. Максимальное углубление составляет 20 см.

По чертежам выходит, что ширина активного ножа более 300 мм. Распространенными считаются двухэксцентриковые модели.

Процент сбора урожая при использовании фабричной картофелекопалки равняется 90 %.

Чертеж простой копалки

Принцип работы и назначение

Картофелекопалка вибрационная КМ 1С к мотоблокам работает по принципу рыхления земли. Нижний блок при этом охватывает кусты. Оператор выбирает степень углубления насадки и далее начинается движение.

По мере углубления устройства, картофель оказывается на решетке. Если все сделано правильно, земля отсеивается, а овощи остаются сверху.

Картофелекопалка вибрационно-грохотная Kerlan

Разновидности картофелекопалок для мотоблока Нева

Для уборки картофеля применяются простые и крохотные установки. Они отличаются по эффективности и габаритам. Важно рассмотреть основные плюсы и минусы. Некоторым будет интересно разобрать особенности эксплуатации.

Простая

Простые модели остаются востребованными, поскольку ими легко пользоваться. В такой картофелекопалке используется активный нож. Глубину копания легко регулировать. Многие владельцы обращают внимание на экономию времени, которая достигается из-за простоты эксплуатации.

С простой установкой достаточно один раз произвести настройку и можно далее не возвращаться к этому вопросу.

Грохотная

Грохотный вариант поставляется с трясучкой. Это более усовершенствованный механизм, следовательно, производительность выше.

Модели применяются на фермерских хозяйствах. Есть возможность работать даже на твердом грунте.

Грохотная копалка

Транспортерная

Если у модели имеется специальная движущаяся лента, она считается транспортерной. Такие агрегаты идеально подходят для обработки длинных рядов картофеля.

Когда важно быстро собрать урожай, приходится работать с лентами. Минус кроется в том, что подобные копалки нуждаются в грамотном обслуживании.

Ленту может зажевать или сдвинуть набок. В этом случае придется остановить процесс сбора урожая и разбираться с устройством.

Вибрационная

Являются очень эффективными. Только такие установки практически полностью отделяют картофель от грунта. Владелец сразу оценит их производительность.

Но есть и недостатки: вибрационные копалки являются тяжелыми, с ними трудно работать одному.

Ленточная

Если рассматривается вариант приобретения транспортерной картофелекопалки, следует знать, что еще одной разновидностью считается ленточная модель.

Такой тип имеет преимущества:

  • легкость;
  • эффективность;
  • возможность тонкой настройки.

Некоторым кажется, что модель сложная в настройке, однако частого обслуживания она не требует.

Ленточная копалка

Правила пользования картофелекопалкой

Копалка может использоваться только после предварительного визуального осмотра. Владелец должен убедиться, что ножи и балки полностью целы.

Важно внимательно изучить инструкцию, обратить внимание на советы производителя по эксплуатации.

По инструкции важно отрегулировать устройство с учетом текущей ситуации. Подготовка всегда начинается с установки ножей и регулировки колеса.

Уход и эксплуатация

После каждого использования копалка нуждается в чистке. Это означает, что ножи важно отсоединить.

Второй момент — это проверка зазоров. При длительной работе вал может смещаться. Если зазоры более 5 мм, подобное устройство придется сдавать в ремонт.

Популярные модели

Взять первый попавшийся агрегат для мотокультиватора — плохая идея. Есть интересные модели специально для дачи или фермерских хозяйств. Обязательно изучаются характеристики, инструкции.

Полтавчанка

Это модель с прочной рамой. Труба используется 40 на 40 мм. Ножи имеют толщину более 3 мм. Подобные установки легко регулировать.

Прочие особенности:

  • применяется зацеп;
  • большой процент уборки;
  • диаметр колеса 10 мм.
Полтавчанка

ККМ-1

Картофелекопалка вибрационная ККМ 1с подходит к разным мотоблокам, годится для уборки небольших участков.

Размер установки 370 мм, а вес всего 40 кг.

Некоторым может показаться, что эта вибрационная модель сложна в настройке. Основным при этом считается регулировка положения, а крепления выполнены на высшем уровне.

Перед использованием обязательно нужно ознакомиться с техническими характеристиками, оценить комплектность.

Нож у модели применяется без рыхлителя, а глубина обработки равна 20 см, рабочая скорость 2 км в час. Ширину захвата разрешается регулировать.

ККМ-1 для мотоблока Нева

КВМ-3

Чертеж КВМ-3 указывает на использование сдвоенных ножей. Приспособление легкое в эксплуатации. Привод применяется с ремнем. Есть возможность установки копалки на мотоблоки разных производителей. Прутья для устройства делаются из металла.

С таким устройством получается собирать картошку разного размера.

Для такой копалки подходят мотоблоки мощностью 6 лошадиных сил.

Основные элементы:

  • нож;
  • транспортер;
  • стойка;
  • колесная ось.

Если рассматривать мелкие элементы, применяется дополнительный и ведомый вал. Для регулировки установки есть отверстие с винтом в передней части.

Подготовка к работе выглядит максимально просто. Требуется открепить узду и высвободить шкив. Далее настраиваются нож и потребуется зацеп к мотоблоку.

КВМ-3

Таким образом, рассмотрены популярные копалки для мотоблоков Нева, модели, которые пользуются спросом. Люди выбирают среди трех основных моделей, ориентируясь на параметры и принцип работы.

В видео ниже показано, как копают картофель мотоблоком Нева МБ2 с помощью специальной копалки.
