Постройки на участке

Содержание:

• Подготовка выгребной ямы
• Фундамент для туалета
• Каркас туалета для дачи
• Стульчак для дачного туалета
• Крыша
• Обшивка стен
• Вентиляция

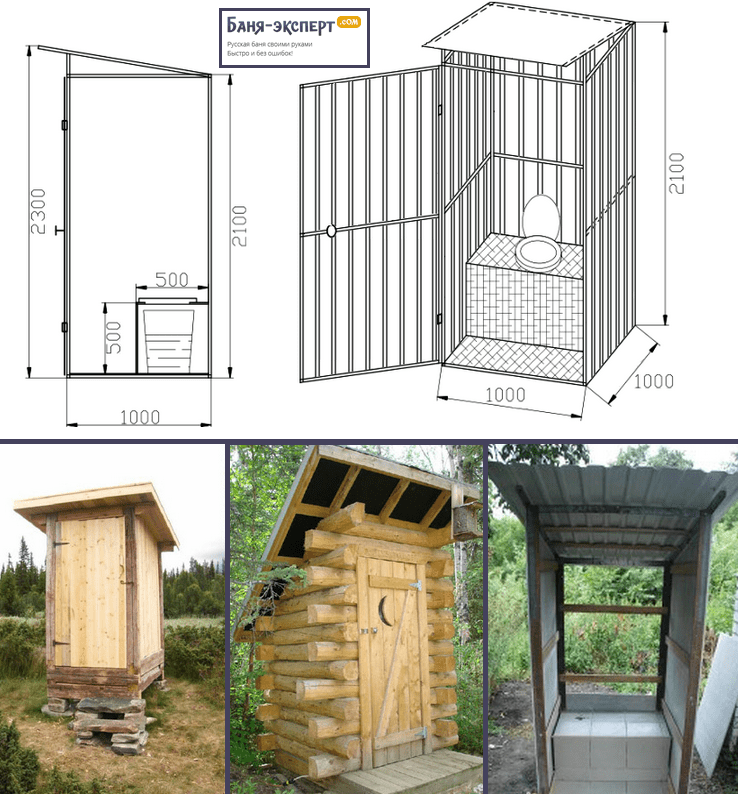

• Чертеж дачного туалета с размерами из дерева
• Фото уличных дачных туалетов

Выгребную яму подготавливают ещё до начала постройки деревянного дачного туалета. Ее размеры зависят от наличия грунтовых вод и уровня их залегания.

Элементарное устройство выгребной ямы представляет из себя котлован с земельным дном, выполняющее функцию естественного фильтра. Котлован нужно очистить, выровнять и утрамбовать. Потом конкретно устанавливается бочка из хоть какого сплава или пластика.

Фундамент для туалета

Обычно санузел на даче представляет из себя древесную кабинку, которая построена поверх фундамента. В некоторых источниках Вы сможете повстречать предложение заливать под санузел ленточный фундамент. В действительности это лишнее. Опору для туалетного домика можно сделать 2-мя методами: 1-ый – зарыть столбы-опоры, 2-ой выложить по периметру кирпичи либо бетонные блоки.

Сделать основание своими руками можно из бруса (наилучшее сечение бруса – 1,5х1,5 см). Оно представляет из себя древесный каркас, обработанный антисептическим средством с заблаговременно проделанными отверстиями для шпилек. На фундамент необходимо наложить слой рубероида и лишь позже надевать основание и накручивать гайки на выступающие из отверстий шпильки.

Каркас для туалета

Каркас дачного туалета можно сделать из бруса 50х50 мм либо 80х80 мм. Более толстый и мощный брус 100х100 мм и больше брать не непременно. Кроме того, можно применять железные уголки.

Непременно рассчитайте высоту стульчака. Обозначьте, на каком уровне будет чистовой пол в туалете, и отложите от него 38 – 40 см ввысь. Учтите, что сверху обвязки будет еще обшивка шириной 20 – 25 мм.

Стульчак для дачного туалета

Поперечные брусья монтируют на высоте около полметра – они будут служить основанием для стульчака.

Сиденье либо стульчак в дачном туалете делают из древесных досок, вагонки либо гидростойкой фанеры. В центре вырезаем отверстие, через которое будем справлять нужду.

Крыша для туалета

Для кровли можно применять материалы фактически без ограничений. Но если Вы хотите получить в итоге какой-то общий дизайн на участке, то лучше для крыши туалета применить тот же материал, что и для дома.

Обшивка стенок и устройство полов

Деревянные доски шириной 15 – 25 мм приколачивают к каркасу, плотно подгоняя их друг к другу. Располагать доски нужно вертикально. Так как крыша будет размещаться с уклоном к задней стене, то высшую часть досок обшивки придется аккуратненько срезать под углом. Заместо дерева можно применять листы профнастила, шифера либо другого материала.

Вытяжная вентиляция

Обычно размещается на задней стене сооружения, вентиляционная труба обязана быть выведена выше уровня крыши.

При проектировании системы вентиляции нужно держать в голове то, что предпосылкой появления вони является наличие выгребной ямы, которая находится под кабинкой. Имеются методы, как можно исключить конкретный контакт с источником нехорошего аромата.

К примеру, можно установить конструкцию санузла на удалении от ямы. После монтажа обычной модели унитаза его соединяют пластмассовой канализационной трубой либо выгребной емкостью и сразу подключают вентиляционную трубу.

Для обеспечения лучшей тяги нужно применять трубу, при всем этом ее поперечник должен быть более 15 см, а высота 2–2,5 метра. Если будет применена принудительная система тяги, то нужен к тому же вентилятор. Обычно, туалеты на даче имеют маленькую площадь, потому будет довольно самого простого вентилятора, мощность которого не превосходит 30 Вт.

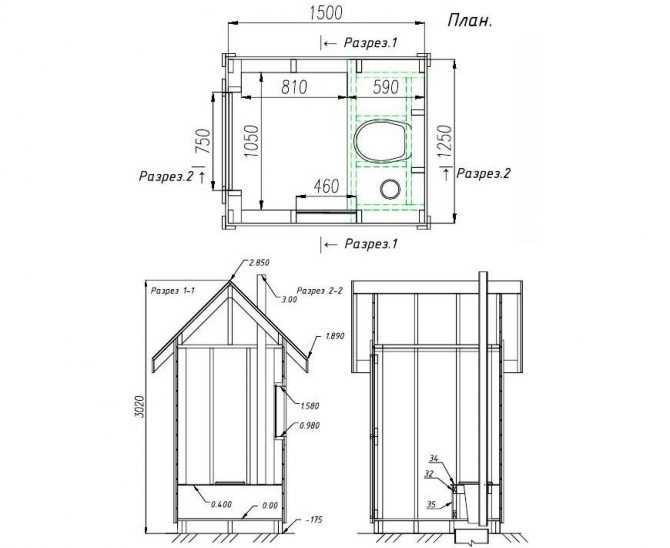

Чертежи дачного туалета с размерами из дерева:

Фото уличных дачных туалетов:

Не будь жадиной, поделись с друзьями;)

схем и проектов лучших самоделок

Вы не решаетесь построить на даче полноценный санузел, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?

Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.

На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.

Содержание статьи:

• Особенности черчения
• Выбор подходящего типа проекта
  • №1 — классический дачный туалет с выгребной ямой
  • №2 — дамский туалет или туалет без отверстия
  • №3 — туалет с компостной ямой
• Тонкости выбора строительных материалов
  • Вариант №1 — простой и надежный деревянный туалет
  • Вариант №2 — капитальная конструкция из кирпича
  • Вариант №3 — металлический туалет
• Готовые чертежи и схемы деревянного туалета
  • №1 — схема «хижина» с размерами и описанием
  • №2 — чертеж «скворечника» с таблицей в разрезе
• Проектирование кирпичного туалета с чертежами
• Выводы и полезное видео по теме

Особенности черчения

Дачный туалет не такой простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца

Правила оформления туалета:

1. Размеры . Учитывайте размеры интерьера туалета. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно. Также особое внимание следует уделить выбору.
2. Высота . Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдя в него, согнувшись, очень скоро устал.
3. Уклон крыши . При устройстве односкатной крыши задняя стенка проектируется несколько ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
4. Освещение . Если вы не планируете проводить электрическое освещение, позаботьтесь о том, чтобы дневной свет попадал в ваш туалет даже при закрытой двери. Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный туалет — плохо проветриваемое сооружение. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете летом не было душно, размещайте его в тенистом месте.
7. Местоположение участка . Еще один совет по выбору места строительства: избегайте близости септика или выгребной ямы к источникам водозабора, колодцам и скважинам. Это сделано из санитарных соображений.

Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.

Галерея изображений

Фото

По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительный бак

Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.

Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.

Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Дом, построенный над ним, просто переносится на новое место

Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещений

Если туалет с приводом или яму, предполагающую откачку, устраивают на загородный участок, то помимо удаления от дома и источников воды, необходимо учитывать возможность доступа к ассенизационному оборудованию

Туалет в сельской местности

Выгребная яма строительство

Домик для выносного биотуалета

Душевой санузел с общей емкостью

Монтаж накопительной емкости для дачной канализации

Выгребная яма без откачки

Выгребная яма для большого частного дома

Бетонный накопительный бак

Выбор подходящего типа проекта

Для оформления чертежа необходимо определиться с типом унитаза. Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.

Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи — модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.

Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться

Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .

Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, т.к. канализационная яма нужна в обоих случаях.

Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-туалет или туалет без отверстия

Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалет.

Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.

Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».

В туалетах такого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.

В качестве адсорбента применяют древесную золу, торф, опилки, песок. По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

№3 — туалет с компостной ямой

Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его в ускоренном темпе практически из ничего.

Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.

Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.

Ямы устроены таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

Тонкости выбора строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа.

Наиболее часто используемые:

• дерево;
• кирпич;
• металл.

Это привычные для дачника материалы, с которыми умеют обращаться практически все.

Фотогалерея

Фото

Наиболее распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии

Каркас сооружается из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части

Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас

Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и прекрасно работает

Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией. Такой туалет не нужно утеплять для использования зимой

Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса

Гораздо быстрее, чем из кирпича, возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает устройство биотуалета или отведение стоков в накопитель

Каркасная технология в строительстве туалета

Частично проницаемые стены

Обшивка туалета подкладка

Популярная облицовка

Формовка стен из пластикового шифера

Туалет на дачном участке из бревна

Уборная кирпичная

Применение пенобетонных блоков

Вариант №1 — простой и надежный деревянный туалет

Когда придет время к дачному строительству, в первую очередь, представлены различные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования. В крайнем случае можно работать с деревом даже без применения электроинструмента.

В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.

Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Фотогалерея

Фото

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырубка ямы над выгребной ямой

3 этап: Обшивка

4 этап: Кровля

Вариант №2 — капитальное строительство из кирпича

Преимущества кирпичных строений перед деревянными всем известны из сказки о трех поросятах.

Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.

Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.

Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.

Вариант №3 — металлический унитаз

Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.

Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.

Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша

Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.

Также рекомендуем изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• хижина;
• теремок;
• скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут различаться по размеру, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.

Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.

Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.

Слева задняя стенка, справа передняя, ​​с проемом для двери. В углах те же элементы изображены в пространственной форме.

Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.

Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.

Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины

Стены соединены продольными брусьями, каждый длиной 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.

Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев, составляет 50 см.

Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот такой аккуратненький домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие

Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.

Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .

№2 — чертеж «скворечника» с разрезным столом

Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.

В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.

Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.

В качестве кровли автор предлагает сделать сплошной настил из листа ОСП, на который в дальнейшем будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, после чего они соединяются между собой в пространственную модель туалета. Каждая из стен подробно изображается на отдельных листах чертежа.

Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.

На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание на размеры отдельных элементов:

Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, кромочная доска подогнана уже по месту

Противоположная стена без окна:

Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее

Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.

Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж

Необходимо учитывать утепление:

Нижний этаж также утеплен листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB

Чертеж стропильной системы:

Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проектирование туалета из кирпича с чертежами

Фундаментом для туалета из кирпича может быть заглубленный в землю железобетонный бордюр, либо бетонные блоки, расположенные по углам конструкции.

Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год

Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.

Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.

Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.

Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон. В зависимости от этого меняется схема расположения стропильной сетки. Покрывают унитаз тем же шифером, профнастилом или другими облицовочными материалами.

Помимо перечисленных типов шкафов, на нашем сайте есть статья о том, как спроектировать и построить. Особенно это актуально, если территория загородного участка не слишком велика.

Выводы и полезное видео по теме

Как спроектировать деревянный дачный туалет в SketchUp:

Разработка проекта и чертежей дачного туалета — задача не из легких, несмотря на скромные размеры постройки .

Следуйте инструкции выше, и построить дачный участок любой сложности покажется проще пареной репы. Главное, подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам когда-нибудь удавалось самостоятельно возводить чулан на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикрепить фотографии чертежей, расчетов и готовых построек. Также в блоке с комментариями вы можете задать свои вопросы по теме статьи.

Самое лучшее и самое красивое в мире

Когда дело доходит до архитектуры и дизайна, модные отели, рекордные бассейны и интригующие библиотеки привлекают внимание, в то время как единственная вещь, которой мы все должны пользоваться каждый день, туалет, постоянно упускается из виду. Действительно, общественные туалеты не известны как архитектурные чудеса. Но общественные туалеты не обязательно должны быть грязными, холодными, бетонными квадратами, от которых у вас мурашки по коже. Есть архитекторы, художники и дизайнеры, которым удалось соединить эстетику с функциональностью в общественных туалетах. Их ванные комнаты изобретательны, привлекательны, экологичны, универсальны и гостеприимны для своих пользователей. Вот девять мест по всему миру, где вы найдете самые красивые общественные туалеты.

Золотой общественный туалет — Лондон, Англия

Фото: Горт Скотт

Расположенный недалеко от стадиона Уэмбли в Большом Лондоне, Золотой общественный туалет был спроектирован в 2013 году студией архитектуры и городского дизайна Горта Скотта. Здание с уникальной геометрией расположено в благоустроенной пешеходной зоне на углу оживленной улицы. Внутри есть четыре писсуара, доступный туалет и скрытый резервуар за зеркалом для сбора дождевой воды для смыва туалетов.

Конструкция имеет крышу высотой 16 футов с бетонным основанием. Внешняя стена выполнена из алюминиевого листа золотистого цвета с перфорацией в виде ромбовидной формы в верхней половине, которая обеспечивает свет и вентиляцию, но обеспечивает полную конфиденциальность. Вечером ярко освещенные интерьеры создают удивительно гламурный эффект, гарантируя, что прохожие легко его найдут.

Два уникальных общественных туалета — Колорадо и Техас, США

В США есть много претендентов на хорошо спланированные общественные туалеты. Туалеты со смывом дождевой водой в Центре городской экологии в Милуоки, штат Висконсин, полностью построены из переработанных материалов; в общественных стеклянных ванных комнатах в Сульфур-Спрингс, штат Техас, есть односторонние зеркала на стенах; а туалеты в парках Грили-сквер и Брайант-парк в Нью-Йорке отличаются роскошью и блестящей чистотой, несмотря на то, что их посещает множество людей каждый день. Но вот два общественных туалета, которые, безусловно, можно считать лучшими благодаря своим уникальным элементам дизайна.

Фото: Награда Cintas за лучший туалет

Шахтерский туалет Minturn в маленьком городке Минтерн, штат Колорадо, представляет собой потрясающее сочетание искусства и архитектуры в прекрасном природном окружении парка Eagle Town. Дизайн туалетов, построенных в 2015 году, отражает историю горнодобывающей промышленности Minturn. Изготовленная форма мужского и женского туалетов имитирует штольню (вход в подземную шахту) в Скалистых горах. Изготовленные из 320 деревянных деталей и изготовленные с использованием технологии 3D-печати, туалеты с медными стенами являются прекрасным примером функционального искусства. В 2015 году горный туалет Minturn получил награду «Лучший туалет Америки».

Фото: Miro Rivera Architects

Туалет Леди Берд Лейк Трейл в Остине, штат Техас, стал первым общественным туалетом, установленным за 30 лет на пешеходной и велосипедной тропе Леди Берд Лейк, которая извивается вдоль реки Колорадо. Общественные туалеты, спроектированные Miro Rivera Architects в 2007 году, представляют собой впечатляющее сочетание скульптуры и функциональности. Наружные стены из 49 панелей разной высоты изготовлены из кортеновской стали с естественной патиной. Панели встроены в землю, следуя естественному изгибу тропы, и заканчиваются спиральной формой, которая окружает доступный туалет унисекс.

Туалеты Кумутото — Веллингтон, Новая Зеландия

Фото: Travellight/Shutterstock

Общественные туалеты, расположенные на Куинс-Уорф в районе Кумутото в Веллингтоне, Новая Зеландия, безусловно, привлекают внимание. Туалеты, спроектированные студией Pacific Architecture в 2011 году, имеют уникальный скульптурный вид, прямо как в Губке Бобе Квадратные Штаны, отсюда и прозвище: «туалеты для лобстеров».

Стальные корпуса красного цвета установлены над рядом концентрических бетонных колец, образующих два отдельных туалета, каждый из которых заканчивается консольным хвостом с жалюзийным окном, обеспечивающим вентиляцию. В каждом здании есть доступный туалет без пола, необходимый для пешеходов, прогуливающихся по набережной.

Общественные туалеты вдоль Норвежских живописных маршрутов — Норвегия

Многие общественные туалеты, расположенные вдоль Норвежских живописных маршрутов, представляют собой шедевры дизайна.

Фото: Morfeus Arkitekter

Вдоль живописного маршрута Андойи в Северной Норвегии находится остановка Bukkekjerka Rest Stop, спроектированная Morfeus Arkitekter в 2018 году. Дизайн отражает драматический пейзаж с помощью форм и используемых материалов, и вместе они сливаются с пересеченная местность. Сложенные бетонные плиты составляют здание туалета, в котором есть односторонние зеркала, чтобы пользователи могли наслаждаться окружающим пейзажем. Здание является частью большого творения, которое включает в себя скамейку, дорожки, пешеходный мост, парковку и объекты обслуживания.

Фото: HZA

Зона отдыха Уредд на Уреддплассен вдоль Национального живописного маршрута Хельгеландскистен была спроектирована HZA в 2018 году. Зона отдыха известна великолепным видом на острова, фьорды и северное сияние, а также зданием туалета в форме волны. был частью проекта реконструкции места мемориального памятника Великой Отечественной войны.

Фото: Fortunen

У водопада Скьервсфоссен находится общественный туалет, спроектированный в 2016 году компанией Fortunen. Облицованное камнем здание возвышается, имитируя крутую гору, обращенную к нему. Пользователи могут видеть окна через окна и стеклянные панели, встроенные в бетонный пол.

Фото: Snøhetta

Общественные туалеты на Лофотенском живописном маршруте не менее впечатляющи. На панорамной площадке Eggum находится комплекс общественных туалетов, спроектированный Snøhetta в 2007 году. Коробчатая проекция является частью амфитеатра, построенного из местного камня и коряг.

Проект туалета в Токио — Япония

Японские туалеты — это технологические чудеса, которые стоит испытать. Неудивительно, что в Японии находится крупнейший в мире производитель туалетов Toto Ltd. Но наряду с самыми современными туалетами в Японии нередко можно найти туалеты для сидения на корточках в старом стиле, в основном в общественных парках и старых зданиях, в результате чего люди избегают этих удобств.

Фото: проект «Токио туалет»

Проект «Токио туалет» был инициативой The Nippon Foundation по созданию и усовершенствованию 17 общественных туалетов в районе Сибуя в Токио. Шестнадцать архитекторов и дизайнеров, в том числе лауреаты Притцкеровской премии, разработали туалеты, которые стали обязательными для посещения местами. Туалет в виде домика; туалет, вдохновленный ранней японской архитектурой; кедровое сооружение; красный треугольный блок на основе японского ремесла Оригата; объект с матовым стеклом, которое светится ночью; и последний открытый полусферический унитаз с голосовым управлением — каждый из них выполнен в индивидуальном стиле.

Фото: Sergio Yoneda/Shutterstock

Вклад трех лауреатов Притцкеровской премии соответствует их славе. Дизайн Тадао Андо представляет собой минималистскую элегантную круглую структуру. Дизайн Фумихико Маки из четырех павильонов, соединенных одной тонкой изогнутой крышей, известен как «Туалет кальмара», расположенный в «Парке осьминогов». Но дизайн туалета, ставший вирусным, разработан Сигеру Баном, чьи общественные туалеты с прозрачными стеклянными стенами просто невероятны. В свободном состоянии стены туалета чистые. Когда-то запертые стекла замерзали, становились непрозрачными и заливали парк разноцветным светом.

Общественный туалет в Старом городе – Гданьск, Польша

Фото: Schleifer & Milczanowski Architekci

Город Гданьск поручил команде Schleifer & Milczanowski Architekci спроектировать общественные туалеты в рамках подготовки к ЕВРО-2012 в Гданьске. Они создали первый общественный туалет в историческом центре города, сочетая современную инфраструктуру с архитектурным наследием этого места.

Доступный туалет заключен в сборную цилиндрическую форму, которая выпячивается внизу, имитируя каплю дождя. Внешняя часть оснащена вертикальными полосатыми стальными ребрами, которые также выполняют функцию крепления для велосипедов. Они имеют ржавую патину и простираются вверх, напоминая крыши многоквартирных домов. Крыша прозрачная, поэтому нет необходимости в искусственном освещении.

Общественный туалет Парка Музея исламского искусства — Доха, Катар

Фото: PEI Architects

Парк Музея исламского искусства — это парк площадью 70 акров, примыкающий к Музею исламского искусства в Дохе, Катар. Музей является шедевром легендарного И. М. Пея, архитектора пирамиды Лувра. MIA Park, общественное пространство, спроектированное на искусственной пристройке к набережной Дохи, было завершено в 2012 году и имеет киоски, служащие кафе, рестораном и общественными туалетами.

Киоски, включая общественные туалеты, размещены под серией треугольных натяжных конструкций, которые дополняют поток окружающих холмов. Снаружи туалетные киоски украшены цветочными мотивами.

Туалет с подсветкой — Тане, Индия

Фото: RC Architects

Туалет с подсветкой — это концепция от RC Architects, студии Рохана Чавана, чей уникальный подход к общественной санитарии привел к появлению современных проектов, основанных на традициях.
