чертежи и схемы разных построек, а также фото и формулы для расчета ферм для навеса и нагрузок на конструкцию

Навес является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. Как соорудить прочный навес для машины своими руками.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

  1. Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.

    Свойства поликарбоната

  2. Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
  3. Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную тень.

    Покрытие. защищающее от УФ-лучей

  4. Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании града.

    Разновидности поликарбоната

Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет.

Порядок сборки каркаса металлоконструкции.

  • соединительную пластину из алюминиевого листа толщиной 4…5 (мм)
  • подпятник цокольный (прямой) из профиля П50х70
  • подпятник стеновой (наклонный) из профиля П50х70

Справка:Следует помнить, что стойка со стропильной ногой, состоит из двух «зеркальных» П125 профилей (левого и правого), которые плотно сжимаются в процессе сборки и фиксируются между собой саморезами по металлу.Справка:Вместо москитной сетки можно использовать любой идентичный материал: пленку ПВХ; полиэфирную ткань и т.п.металлического навеса

Проект навеса для автомобиля [47 ФОТО], как рассчитать и спроектировать навес для авто из металлических конструкций, проект односкатного металлического навеса для автомобиля. Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Проектирование навеса из поликарбоната, 22 ФОТО инструкций по технологии строительства навеса из поликарбоната своими… | Металлические здания, Навес, Сарай для дров Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи – roomgood. ru

Заказать чертеж

Поделитесь с друзьями!

Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

  1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

  1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

  1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

  • Ш1 и Ш2 – ширина машины;
  • 2 м – запас по 1 м с наружных сторон автомобилей;
  • 0,8 м – расстояние между автомобилями.

Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

  • Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
  • Микроавтобус, внедорожник – 6,5 х 3,5 м;
  • Два автомобиля – 6,5 х 6,0 м.
  1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

  • Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

  • Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм.

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

  1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат. Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света.

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Количество материалов определяют по площади кровли. Их закупают с запасом: на 5% больше, чем рассчитанная площадь.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить навес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

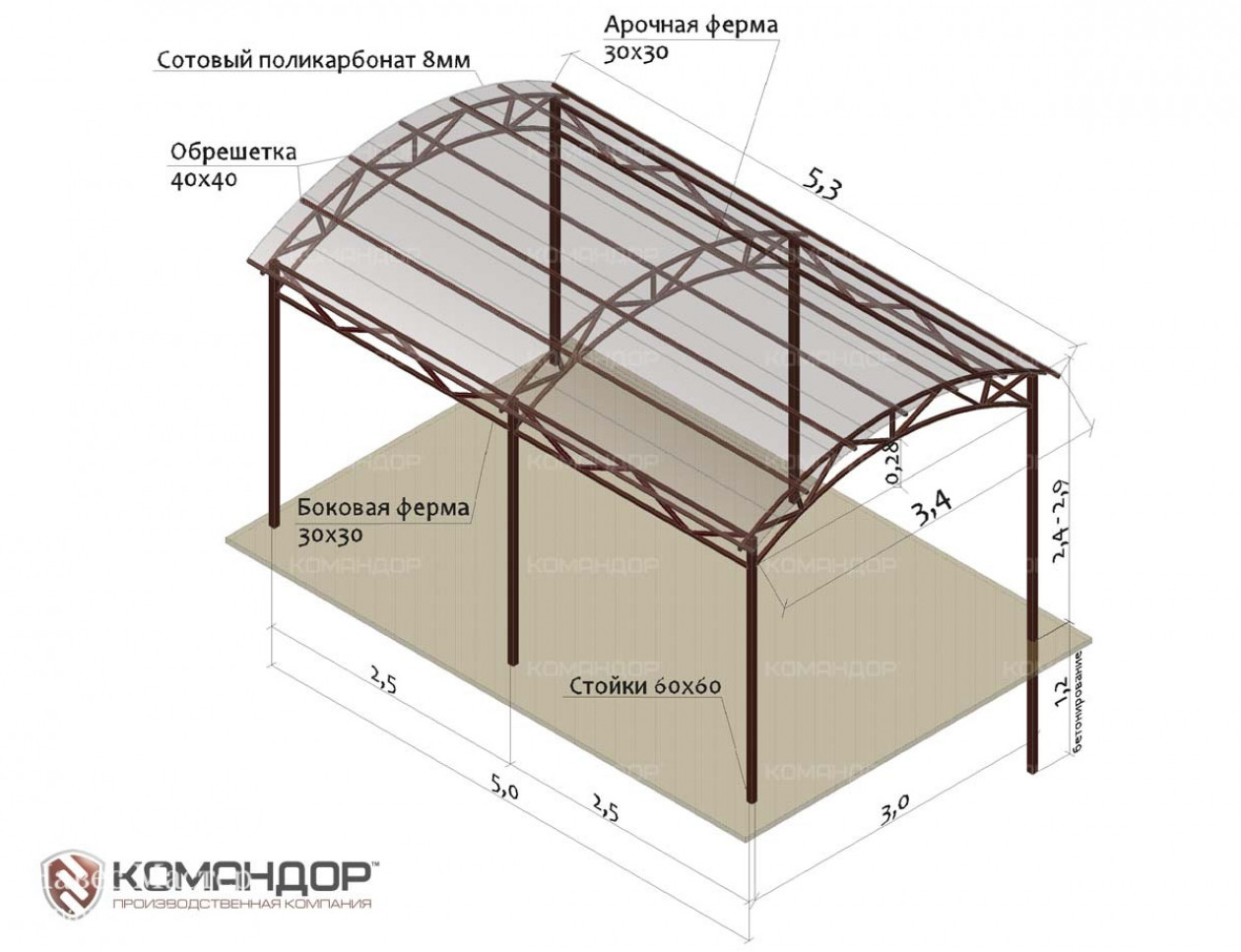

Арочный каркас

Из-за особого строения арочная ферма для навеса также нуждается в точных расчетах. Они необходимы для того, чтобы действующая нагрузка распределилась равномерно по всей поверхности. А это возможно только благодаря правильной и ровной форме каркаса.

Изготовление каркаса по арочному типу длиной в 6 метров:

  1. Чтобы сооружение имело красивый внешний вид и при этом выдерживало высокие нагрузки, расстояние между арками делают в 105 см. При этом высота конструкции будет составлять 150 см.
  2. Формула длины сектора π × R × α ÷ 180 поможет рассчитать длину профиля по нижнему поясу. По чертежу: R = 410 см, α ÷ 160°. Подставив числа, получается: 3,14 × 410 × 160 ÷ 180 = 758 (см).
  3. Узлы каркаса размещают на нижнем поясе. Расстояние между ними должно быть не менее 55 см. Для установки крайних узлов требуется индивидуальный расчет.

Это интересно: обустройство площадки для автомобиля на даче.

  1. Необходимо чётко придерживаться инструкции постройки фермы навеса

  2. Если длина пролета не превышает 6 метров, вместо сложных конструкций используют простую (одинарную или двойную балку). Для этого металлическую трубу изгибают под определенным углом. Расчета такой тип арочного каркаса не требует. А насколько крепким получится каркас — зависит от сечения профиля. Поэтому важно подобрать подходящий материал.

Чтобы правильно рассчитать длину дуги арки, ее центр обозначают точкой М. Эта точка располагается на перпендикуляре СМ. Перпендикуляр проведен к хорде АВ и в ее центре отмечен точкой С. Хорды АВ и АМ измеряют. Затем расчет ведется по формуле Гюйгенса: p = 2 l × 1/3 × (2 l – L). При этом хорда АВ — L, хорда АМ — l. Если дуга АВ согнута на 60 градусов, то погрешность формулы составляет 0,5%. Она намного уменьшается при снижении угловой меры. Если градус дуги составляет 45, то погрешность достигает 0,02%.

Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

  1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:
  • Все стержни поясов для пространственной решетки имеют одинаковую длину;
  • Минимальное количество соединительных узлов;
  • Простой расчет сопряжения конструкций.
  1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-150. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
  2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.
Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи – roomgood.ru Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Конструкция навеса из профильной трубы своими руками – чертежи, инструкция с фото и видео Односкатные навесы из металлопрофиля (30 фото): из профильной трубы и профнастила, чертежи, навес примыкающий к дому своими руками

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

  1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-300. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

  1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Односкатный навес из металлопрофиля

Как сделать односкатный навес из профнастила: пошаговое руководство с чертежами, размерами и расчетами

Отдельно стоящий односкатный навес из металлопрофиля — популярная из-за своей простоты конструкция. Обычно его ширина 3–4 метра, поскольку при большем расстоянии между опорами без изменения уклона крыши навес будет смотреться непропорционально. А при уменьшении наклона цена конструкции заметно возрастает: нужно менять марку профнастила на лист с большей высотой волны и брать трубы для колонн большего сечения и толщины.

У простоты конструкции, кроме очевидного плюса в виде легкости и скорости монтажа, есть еще одно важное преимущество — односкатные навесы из профнастила надежнее двускатных из-за отсутствия конька и меньшего количества соединений. Еще их можно ставить ближе к меже: если развернуть скат в сторону вашего участка, осадки, стекающие по нему, точно не будут попадать на землю соседей.

Конечно, если вам нужен большой навес, например, для двух автомобилей, то лучше поставить классический двускатный. Во всех остальных случаях односкатная конструкция предпочтительней, особенно если у вас нет опыта в строительстве или он совсем небольшой. Просто следуйте нашим инструкциям, и вы сможете всего на 2–3 дня поставить односкатный навес из металлопрофиля своими руками.

Проектируем односкатный навес из металлопрофиля: чертежи с размерами, расчетом нагрузок и материалов

По правилам стальные опоры для навеса нужно рассчитывать по СП (актуализированная редакция СНиП II-23-81 Стальные конструкции).

Но на практике это мало кто делает — просто опирают навес из профлиста односкатный на круглые или профильные трубы 80×80 мм либо 100×100 мм. Во-первых, при таких размерах расход материалов минимален и суммарная разница в цене между 6–10 трубами 80 мм и 100 мм исчезающе мала.

Во-вторых, по выполненному по всем правилам расчету в качестве опор обычно нужно использовать профильные трубы сечением 65–70 мм. Учитывая, что нужен запас прочности, выбирают все равно все тот же профиль 80×80 мм.

При этом чтобы сделать расчет, человеку без опыта может понадобиться не один час. То же касается и ферм — обычно их конструкцию берут из готовых чертежей, чтобы не тратить время не расчеты.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

  1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
  2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
  3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
  4. Тип крепления козырька к дому.

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

  • сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
  • болгарка с отрезным и шлифовочным дисками;
  • рулетка длинной от 5 м;
  • маркер;
  • уровень, гидроуровень или лазерный нивелир;
  • шуруповёрт, свёрла;
  • гаечные ключи;
  • лопата или бур.
  • средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

  • профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
  • профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Изготовление ферм из профильной трубы своими руками

Современное строительство невозможно без задействования грамотных расчетов. Изготовление ферм из профильной трубы – это процесс крайне трудоемкий, но в результате внимательной работы вы получите прочную конструкцию, которая сможет выдержать огромную нагрузку.

Как правильно выбрать ферму, какие тонкости необходимо учитывать при расчетах, и как сделать красивую и долговечную конструкцию при использовании простейшей математики?

Ферма и ее элементы

Ферма относится к простым архитектурным конструкциям и служит для того, чтобы связывать опоры.

Если ее правильно сконструировать, то она будет отличаться прочностью, долговечностью и хорошей устойчивостью к внешним нагрузкам.

Благодаря тому, что весь вес приходится не на отдельные части ферм, а на так называемые узлы, – места, где сходятся несколько стержней – у таких конструкций высокая несущая способность.

Выбор профилированных ферм

Перед тем как приниматься за расчет материалов и вычислять опорные способности, стоит учесть следующие факторы:

  • форма будущей крыши, ее размер и контуры;
  • материал, который будет применяться для нижнего и верхнего пояса фермы;
  • угол и нагрузка, которая будет осуществляться на крышу.

Форма крыши в этом вопросе определяет очень многое. Конечно, односкатная кровля проще прочих, но также существует двускатная, купольная, шаровая и арочная. Последняя гораздо сложнее в конструировании, так как нужно распределить вес равномерно.

Изначально у металлических труб круглое сечение, а в процессе обработки горячим или холодным прокатом они приобретают форму, которая вам необходима: квадратная, прямоугольная или овальная. Проще всего монтировать ферму квадратного сечения, поэтому, если вы не хотите усложнять строительство, примите это к сведению.

Изготовление фермы

Если углубляться в конструкцию, то ферма состоит из таких составляющих:

  • нижний и верхний пояса;
  • раскос;
  • узловая фасонка;
  • листовая накладка;
  • крепежи;
  • кровельный несущий Z-профиль.

Все эти элементы скрепляются в производственных условиях или на земле, так как невозможно правильно закрепить все на месте. Уже готовые фермы поднимают, а затем крепят к обвязке, чтобы образовать каркас навеса.

Виды и формы ферм

Перед тем как приниматься за расчеты, нужно определиться с видом кровли. От этого зависит такой немаловажный параметр, как высота фермы. Чем меньше вес конструкции, тем больше должна быть высота.

В зависимости от наклона крыши, существует несколько вариантов изготовления фермы:

  • от 6 до 15 градусов;
  • от 15 до 20 градусов;
  • от 22 до 35 градусов.

В свою очередь, существует несколько видов ферм, таких как полигональные, треугольные, односкатные трапециевидные и с параллельными поясами.

  1. Треугольные фермы являются классическими конструкциями, когда требуется изготовить навес или крутой скат. Такие фермы очень просты в исполнении, но могут возникнуть трудности при сварке острых опорных углов.
  2. Полигональные фермы чаще всего используют при покрытии больших площадей, в каком-то смысле они становятся незаменимым компаньоном таких построек. Они обладают высокой прочностью, но и сварка гораздо сложнее.
  3. Ферму с параллельными поясами проще рассчитать и сварить, так как она имеет повторяющиеся детали.
  4. Если задача состоит в том, чтобы построить надежную конструкцию, то строители прибегают к односкатной трапециевидной ферме. Такая ферма прочно фиксируется.

Решетки не элемент дизайна

Вы наверняка обращали внимание на уникальный дизайн внутренних решеток ферм. Они подбираются не столько из эстетических соображений, сколько из практических. Главная задача при строительстве крыши – распределить нагрузку от центра тяжести по всем направлениям, поэтому вы должны не только иметь живое воображение, но и быть математиком.

При должном внимании в итоге можно получить правильно сконструированную крышу при минимальных затратах на материалы. Вся опора должна приходиться на узлы – только так удастся добиться простой и в то же время прочной конструкции.

Пошаговая инструкция:

  1. Сварите фермы на земле (или столе) по заранее выбранной схеме. Незачем экспериментировать и придумывать свои формы – в Интернете полно схем, которые сконструированы опытными строителями. Это отличный вариант для тех, кто не уверен в своих инженерных способностях.
  2. Затем устанавливаются вертикальные опоры. При плохом глазомере их можно проконтролировать отвесами.
  3. Продольные трубы нужно приварить к опорным стойкам.
  4. Затем фермы отдельно привариваются к продольным трубам.
  5. Все места соединения необходимо очистить перед покрытием их краской.

Нельзя точно сказать, какой вид фермы лучше или хуже, поэтому выбор полностью зависит от вас. При наличии грамотно составленного чертежа и желании сделать все качественно и аккуратно вы легко сможете изготовить металлическую ферму самостоятельно.

Советы

  1. Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
  2. Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
  3. Не забывайте делать песчаную «подушку» под опоры.
  4. Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
  5. Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
  6. Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
  7. Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Фотогалерея: готовые варианты навесов из профильной трубы

Для автомобиля подойдёт и двускатный навес

Односкатный навес с фермами — самый простой вариант

Навес из профильной трубы подойдёт и для дровницы

Плоский навес должен располагаться под углом

Арочный навес над терассой имеет оригинальный вид

Легкий арочный навес для автомобиля станет отличным украшением приусадебного участка

Навес для мест отдыха можно сделать передвижным

Навес из профильной трубы многофункционален. Он может стать неплохой заменой гаражу. Его изготовление доступно даже непрофессиональным сварщикам. Также такой навес не требует больших финансовых вложений. Владельцам дачных домиков и полноценных загородных домов стоит обратить на это внимание.

Фотогалерея: готовые конструкции из профильной трубы

Арочный навес в виде козырька идеально подойдёт для крыльца дома Двускатный навес отлично скроет ваш автомобиль

Арочный навес для беседки можно изготовить из разноцветного поликарбоната Арочный навес может играть роль козырька дома Арочный навес идеально подойдёт для загородного дома

Односкатный навес используется для обустройства парковых зон

На приусадебных участках часто можно встретить именно односкатный навес

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(19 голосов, среднее: 3.2 из 5) Поделитесь с друзьями!

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

  • Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли

Стропильная системаУгол наклона ската, градусы
Односкатная8-18
Двускатная, рассчитанная против влияния снега25-34
Двускатная, необходимая против сильных порывов ветра17-25
  • Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

  • Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров

Ширина навесаСечение труб для стропильных систем при толщине стенки,Сечение труб для стоек при толщине стенок,
До 4.642*1941*41
До 5.744*44От 53*53 до 85*85
От 5.8От 46*46 до 62*28От 83*83 до 117*117

Важный момент: для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — , для вторых — от 3.8 до
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

  • Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли

Стропильная системаУгол наклона ската, градусы
Односкатная8-18
Двускатная, рассчитанная против влияния снега25-34
Двускатная, необходимая против сильных порывов ветра17-25
  • Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

  • Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров

Ширина навесаСечение труб для стропильных систем при толщине стенки,Сечение труб для стоек при толщине стенок,
До 4.642*1941*41
До 5.744*44От 53*53 до 85*85
От 5.8От 46*46 до 62*28От 83*83 до 117*117

Важный момент: для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — , для вторых — от 3.8 до
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Все о металлических навесах для автомобилей

Навес из металла представляет собой пространственную конструкцию, для изготовления которой использован тонкий металлический (или другой) лист, закреплённый на каркасе из металла. Каркас (или контур) выполняется в любом из известных стилей и дизайнов, а также любого размера. Всё зависит от желания и потребности клиента.

Контур современного автомобильного навеса на даче может быть как кованым, так и сварным. Нужно отметить, что кованые контуры более востребованы у клиентов из-за прочности и красоты выполнения.

фото чертежи, проекты для автомобиля

Ваш вновь построенный дом выполнен из бруса, и у вас остались неиспользованные элементы материала? Из них вполне можно соорудить ряд менее капитальных построек, в числе которых стоит упомянуть беседку или летний навес для авто. Навес для машины из бруса вполне можно сделать своими руками, причем без особых дополнительных расходов.

Выбираем навес

Популярные разновидности навесов и варианты их конструкции

Поскольку навес является продолжением одной из стен дома и открыт с трех сторон, потому может продуктивно использоваться только в теплую пору года. Вместе с тем такие сооружения хорошо выполняют защитные функции в летний зной, а при некоторой фантазии автора даже могут добавить экстерьеру дома разнообразия и самобытности.

Навес под машину

В то же время проект навеса из бруса может предусматривать и его оформление в виде беседки. Используя при строительстве такого места для отдыха и другие материалы, можно увеличить долговечность сооружения.

Например, навесы из клееного бруса и поликарбоната позволят эффективно противодействовать ультрафиолетовому излучению, одновременно сохраняя внутри достаточный уровень освещенности. Поликарбонат, ко всему прочему, отличается также и повышенной прочностью, что окажется не лишним зимой – в этом случае о целостности сооружения можно не беспокоиться.

В зависимости от формы навесы классифицируются по следующим трем группам:

  1. С прямой крышей.
  2. С наклонной крышей.
  3. С полусферической крышей.

Деревянные навесы из бруса на фото выглядят очень уютно – такие можно построить у себя дома.

Строительство навеса из бруса с прямой крышей выполнить своими руками проще всего, но он обладает существенным недостатком: во время дождя там скапливается вода, что со временем может вызвать набухание древесины. Поэтому будет более функциональным спроектировать и сделать своими руками навес с наклонной крышей. Наконец, с чисто эстетическими целями можно заняться и изготовлением навеса со сложной конфигурацией крыши (особенно, если имеется некоторый опыт в этом вопросе).

Функциональные преимущества навесов из бруса

Навес из бруса к дому может успешно выполнять следующие функции:

  • Укрывать от солнца и атмосферных осадков автомобиль (особенно тогда, когда строительство гаража по каким-то причинам нецелесообразно).

  • Применяться для временного хранения твердого топлива – дров, торфа, пеллет.
  • В результате соответствующего декоративного оформления использоваться как место для отдыха гостей и хозяев в теплое время года. Более того, под таким навесом вполне можно заниматься приготовлением шашлыка или барбекю.

  • Будучи пристроенным к входной двери или воротам, выполнять роль козырька или крыльца.

Навес для автомобиля из бруса

Прежде следует правильно спроектировать такое сооружение. Подходящий чертеж навеса для авто из бруса можно взять готовый, как на фото. Строительство навеса для автомобиля производится в следующем порядке:

  1. Устанавливают размеры: они должны не менее, чем на 1,5 м превышать габариты автомашины.
  2. Выбирают место установки: пристраивать навес к стене следует с учетом преобладающего направления ветра в данной местности.
  3. Подготавливают опорные столбы – для них подойдет брус сечением от 75 мм (применение клееного бруса для этих целей нежелательно). Количество опорных столбов принимается из расчета один столб на каждые 4 м длины навеса.
  4. Устанавливают опорные столбы. Глубина установки должна быть не менее полуметра.
    Прямолинейность и перпендикулярность установки проверяют строительным уровнем и рейками. Подсыпку производят при помощи отсева либо мелкого щебня.
  5. Обустраивают стропила. Для них подойдет брус прямоугольного сечения, 150х50 мм. Шаг стропил из бруса – в пределах 100-150 см. К опорной стене стропила крепятся алюминиевыми уголками, а к столбам – шурупами или саморезами.
  6. Поверх стропил монтируют обрезную доску с размерами сечения от 150х15 мм. Установку доски необходимо сделать таким образом, чтобы в итоге образовалась прямоугольная решетка.
  7. Завершающим этапом монтажа является обустройство покрытия. С этой целью можно использовать и обычный шифер, но лучше применить те же самые кровельные материалы, которыми была отделана крыша дома: получится стильно и красиво.

В том случае, если брус приобретался непосредственно для изготовления навеса, его следует подвергнуть предварительной антисептической обработке, поскольку в условиях значительных перепадов температур и влажности в древесине весьма быстро заведется плесень.

Каркас навеса для машины из клееного бруса монтируется в последовательности, которая представлена на обучающем видео.

Навес из бруса своими руками значительно увеличивает уровень удобств. Такие сооружения выгодно отличаются небольшим весом, создают благоприятные возможности для реализации самых неожиданных форм и дизайна своего внешнего вида, легко устанавливаются, а для их возведения во многих случаях не потребуется приобретение дополнительных материалов и инструментов.

чертежи и монтаж, обзор металлических и деревянных навесов, пристроенных к дому, фото разных конструкций

Навесы перед домом – это дополнительное, функциональное пространство, позволяющее максимально полезно задействовать участок, и с комфортом отдохнуть на свежем воздухе в зной и в ненастье. Постройка должна быть эргономичной, надежной, эстетичной и не должна загромождать фасад здания.

Далее сделаем обзор оригинальных и практичных идей, расскажем о конструктивных особенностях пристроек, какие материалы лучше использовать для их изготовления, и приведем подробную инструкцию, как сделать навес к дому своими руками.

Определение

Металлическими навесами называют простые стационарные или мобильные строительные конструкции уличного типа, выполняющие роль защитного сооружения или декоративного элемента экстерьера. Основными конструктивными элементами данного вида строений является крыша, состоящая из каркаса и водонепроницаемого кровельного материала, и прочные опоры, которые в ряде случаев может заменять стена.


Фото металлического навеса

В общем понимании это укрытие от непогоды, ультрафиолета и других природных воздействий. Однако помимо защитной функции данные сооружения могут дополнять архитектурный проект здания с эстетической точки зрения.

Бетонирование металлических опор

Технология позволяет установить столбы за один день. Площадку рекомендуется предварительно расчистить, после чего произвести разметку местоположения опор. Вначале вспомогательные колышки вбивают по углам будущего навеса. Далее между ними натягивается бечевка, ориентируясь на которую вбивают промежуточные колья, равноудаленные друг от друга. Шаг принимается в пределах 1-1,5 метров. В намеченных местах буром проделывают отверстия в грунте глубиной примерно 60см.

Дно лунок трамбуют, подсыпая на низ слой щебня. После погружения столбов внутрь выемок:

  • пазухи заполняют бетонным раствором;
  • вертикальное положение стоек корректируют;
  • бетону дают время для приобретения максимальной прочности.

Опоры в течение как минимум недели после бетонирования качать из стороны в сторону, проверяя прочность установки, не следует.

Типы навесов

В зависимости от функционального назначения и задач, которые на них возложены, классифицируют несколько разновидностей навесов:

  1. Самостоятельные — независимые строения, которые устанавливаются отдельно в любом удобном месте и не имеют с другими зданиями общих конструктивных элементов. Это могут быть хозяйственные постройки на участке, защитные сооружения для спецтехники, автомобильные парковки, крытые детские площадки.
  2. Примыкающие (Приставные) — пристраиваются к зданию (например, к дому), а его стена частично заменяет опоры. Их отличительной особенностью является простота установки и демонтажа. К этому виду относятся террасы летних уличных кафе, беседки, открытые веранды, зоны отдыха у частного дома.
  3. Встроенные — тип стационарно устанавливается при строительстве здания и является неотъемлемым элементом архитектурного проекта – балконные, мансардные, входные группы.

По мобильности

  1. Сборно-разборные — портативные строения для временного использования, место установки которых можно часто менять, так как монтаж не предполагает больших временных и трудовых затрат. Они легко собираются, удобно складываются для хранения, транспортируются и переносятся. Это, в основном, шатры для отдыха на природе, торговые палатки, маркизы.
  2. Статичные — капитальные сооружения, которые расположены стационарно и подразумевают долговременную эксплуатацию в установленном месте ввиду основательности конструкции и сложности демонтажа. Отличаются надежностью, практичностью, устойчивостью и долговечностью, однако их возведение требует обстоятельного подхода ввиду необходимости устройства фундамента.

По конструкции

  1. Открытые навесы — состоят из кровли и вертикальных опорных элементов из металлической трубы или профиля.
  2. Закрытые навесы — каркасные сооружения закрытого типа, у которых проемы между опорами закрыты по периметру различными видами листовых материалов, к ним относятся теплицы или остановочные павильоны.

По форме

При проектировании немаловажную роль играет форма кровли. Конфигурация крыши, в зависимости от функциональной составляющей, может быть простой – односкатной, двухскатной, или нестандартной (трехскатной и четырехскатной), если это предусмотрено архитектурным проектом и ландшафтным дизайном.


Фото односкатного навеса

  1. Односкатные — из названия ясно, что такая крыша имеет один скат, что наделяет общую конструкцию рядом преимуществ. Простота исполнения предполагает минимальный расход материалов, легкость монтажа и, что немаловажно, доступную стоимость. Кровлю с одним скатом проектируют в наклонной плоскости, чтобы на ней не задерживались осадки в виде дождя или снега, и не способствовали деформации.
  2. Двухскатные — такая конфигурация предполагает расположение кровли в двух плоскостях под углом, что делает возможным в большей степени препятствовать воздействия атмосферных воздействий и дополнительных нагрузок.
  3. Декоративные — использование навеса в качестве декоративного элемента экстерьера является распространенным дизайнерским приемом, так как разнообразие геометрических идей довольно обширно и ограничено лишь фантазией. Современные технологии позволяют изготавливать сооружения сложных форм, которые гармонично впишутся в любую архитектурную композицию, при этом выполняя свое прямое предназначение.
  4. Четырехскатные навесы — такой тип кровли имеет четыре наклонных ската, что делает конструкцию устойчивой к ветровым нагрузкам и способствует более эффективному отведению осадков с поверхности крыши.

Этапы самостоятельного возведения

Чтобы своими руками возвести навес нужно помнить, что односкатные пристройки к дому наиболее актуальны на небольших по площади и достаточно сложных участках. Такие модели используются с целью экономии свободного пространства и характеризуются устойчивостью конструкции.

Подготовка проекта

До того как приступить к монтажным работам, следует спроектировать внешний вид навесной конструкции посредством:

  • вычисления оптимального угла наклона;
  • определения параметров ширины и длины;
  • решения вопроса подключения коммуникаций;
  • расчета мест установки крепежей;
  • выбора материалов для кровли и каркасной конструкции.


Поликарбонатный навес

Исходя из всех выполненных расчетов, определяется количество строительно-отделочных материалов. Создание правильного проекта способствует получению прочной, влаго- и морозоустойчивой, выдерживающей значительные снеговые и ветровые нагрузки, а также долговечной и привлекательной внешне конструкции.

При выборе типа конструкции и создании проекта, требуется принимать во внимание несколько параметров, представленных назначением и размерами возводимого объекта, общей площадью придомовой территории, ветровыми и снеговыми нагрузками, а также состоянием фасада и фундаментной основы дома.

Подготовительные мероприятия

Непосредственно после разработки проекта навеса и приобретения всех выбранных строительно-отделочных материалов, можно приступать к подготовительным работам на участке, выделенном для возведения конструкции:

  • разметка подходящей площадки для строительства навеса;
  • выкорчевывание растительности и удаление мусора;
  • выравнивание очищенного участка;
  • подсыпка песка и среднефракционной щебенки;
  • бурение углублений под опорные столбы для навеса.


Навес для авто

Перед бурением ям под опоры, следует продумать необходимость и возможность прокладки кабеля для монтажа источников освещения. Исходя из особенностей кабельной системы и веса кровли, требуется определить шаг установки опорных элементов. Опущенные в подготовленные ямы стойки нужно забетонировать и проверить по уровню правильность выполненной установки.

При слишком высоком залегании на участке строительства грунтовых вод, нижнюю часть деревянных столбчатых опор потребуется подвергнуть дополнительной гидроизоляции, а металлические конструкции рекомендуется обработать при помощи грунтовки.

Сборка навесной конструкции

Примерно через пару недель после бетонирования опорных элементов можно осуществить самостоятельную сборку навесной конструкции:

  • монтаж кронштейнов и верхней поперечной балки;
  • выполнение верхней обвязки;
  • соединение торцевых стоечных частей друг с другом посредством поперечной балки и параллельно уложенных профилей;
  • сваривание металлической каркасной системы или стягивание деревянной конструкции при помощи обычных стальных уголков;
  • зачистка мест сварки с последующей их обработкой специальной грунтовкой и окрашиванием;
  • монтаж стропильной системы поперечными деталями со стандартным шагом 60 см;
  • фиксация конструкции к несущей балке посредством стальных уголков;
  • прокладка обрешетки поперек стропильной системы;
  • закрепления установленных элементов обрешетки посредством оцинкованных саморезов;
  • нарезка листового кровельного материала в соответствии с размерами крыши возводимой конструкции;
  • фиксация кровельного материала на обрешетке.

При использовании поликарбонатных листов, в них необходимо предварительно высверлить отверстия для крепежных элементов. Для получения эффективного водоотвода, листовой поликарбонат укладывается ячейками, направленными вниз.

При работе со светопрозрачными пластиками важно помнить о специальных температурных зазорах, которые должны быть в обязательном порядке расположены между устанавливаемыми панелями. Если в качестве кровли выбрано современное металлочерепичное покрытие, то монтаж такого материала на обрешетке, осуществляется начиная с фиксации самых нижних листов.

После того как будет полностью выполнена установка всего покрытия на кровле навеса, необходимо смонтировать высокоэффективную и надежную сливную желобную систему.

Самостоятельно пристроенный к дому навес позволяет ощутимо сэкономить денежные средства на привлечении дорогостоящих строителей, а также придает сооружению привлекательный и законченный, индивидуальный и стильный внешний вид. Кроме прочего, реализация своими руками достаточно простого проекта такой пристройки, вполне доступна даже при отсутствии профессионального инструмента и специальных навыков в строительной сфере.

Назначение навесов

Легкие, недорогие, но прочные и надежные конструкции сегодня распространены повсеместно. Возможность использования навесов как самостоятельных, полноценных строений с высокими эксплуатационными качествами позволяет применять данный тип сооружений в разных сферах.


Металлический навес расположенный над крыльцом

  1. Для парковки автомобилей во дворе (навес, заменяющий гараж) — крытые автостоянки стали в настоящее время хорошим вариантом размещения машины при отсутствии гаражного бокса. При дефиците площади на придомовом участке устанавливаются навесы, которые монтируются к фасаду здания, что существенно экономит пространство и является защитным фактором не только для автомобиля, но и для фрагмента дома. Также можно оборудовать места парковки для постановки нескольких транспортных средств, наиболее распространенные габариты такого сооружения – 6 на 6 метров (двухскатный и трехскатный, наименее реже применяется четырехскатный навес).
  2. Для торговых палаток, кафе — такие быстровозводимые временные павильоны широко применяются в качестве сезонного оборудования для торговых площадей и летних террас кафе. Главные отличия – мобильность и простота монтажа – делают их привлекательными при выборе вариантов оформления зон торговли и уличных пунктов общественного питания. Экономическая составляющая также преобладает, так как стоимость портативных навесов в разы меньше стационарных построек.
  3. Для сельскохозяйственных нужд — вариантов использования навесов в сельскохозяйственной индустрии довольно много. Конструкции можно использовать в качестве временных укрытий для животных, а также складских площадей для хранения заготовленного сена, минеральных удобрений, сельскохозяйственной, промышленной продукции.

  4. Навес для машины

  5. Для агропромышленности — так же как и для укрытия частных автомобилей, крытые площадки широко применяются в аграрном комплексе для оборудования мест стоянки специальной техники. Величина таких построек варьируется в зависимости от размеров фермерского хозяйства и параметров сельскохозяйственных агрегатов.
  6. Для установки над крыльцом — владельцы частных домов или торговых помещений могут столкнуться с необходимостью организации так называемого козырька перед входом в здание. В зависимости от параметров это может быть конструкция с креплением непосредственно к фасаду либо с использованием дополнительных опор. Конфигурация и варианты монтажа могут быть разными, но функциональная нагрузка остается неизменной — защитный и декоративный элемент фасада.
  7. Для установки над калиткой — вход на участок также нуждается в протекции, ведь под ним расположена дверь. Ее необходимо оградить от воздействия неблагоприятных природных факторов, которые могут стать причиной коррозии, исключить попадание и замерзание влаги в замке. Помимо этого козырек над калиткой является эстетической составляющей всей архитектурной композиции в целом.

Как правильно сделать навес из досок над крыльцом дома своими руками (с фото)

Вариант плоского навеса из досок, выполняемого своими руками, – традиционный, а значит, и достаточно универсальный для различных типов строений. Он прост в изготовлении и монтаже.

При постройке навеса к дому настенный опорный брус прикрепляют к стене, под ним устанавливают несущие консольные стойки. К стене их можно прикрепить с помощью металлических кронштейнов. Верхние концы консолей соединяют балками с опорным брусом, на них же опирается фронтальный опорный брус. Последний с двух сторон от стоек подкрепляют подкосами, а чтобы обеспечить жесткость каркаса, узлы сопряжения балок с брусьями можно усилить металлическими стяжками.

Как видно на фото, у этого навеса к частному дому, изготавливаемого своими руками, передняя часть обшита досками:

Обеспечить их вертикальность можно различными способами. Для этого закрепляемый к торцам балок брусок следует острогать таким образом, чтобы одна его грань была параллельна балкам, а другая — перпендикулярна земле. Можно набить дополнительный (выравнивающий) брусок в форме трапеции или даже обычный прямоугольный, но через клинышки соответствующей формы. Вместо вертикальных планок обшивку можно сделать горизонтальной, но в этом случае боковые части навеса тоже следует заполнить горизонтально или вовсе отказаться от боковой обшивки.

Чтобы обшить боковые части навеса досками, как показано на фото, потребуется еще несколько дополнительных деталей — это брусочки, прикрепленные к стене, обрешетке и опорным стойкам:

С их помощью каждая доска обшивки будет иметь, по крайней мере две точки крепления, обеспечивая тем самым прочность конструкции.

Смонтировав каркас и завершив обшивку передней и боковых частей навеса, укладывают на обрешетку кровельный лист (например, профнастил или шифер) и прикрепляют его гвоздями к деревянным частям кафкаса. Но такой способ годится лишь для маленьких козырьков над входной дверью. Если навес широкий, потребуется обрешетка каркаса, которую крепят к настенному и фронтальному опорным брусьям. И чем длиннее каркас, тем больше должно быть планок обрешетки, чтобы обеспечить устойчивость и жесткость кровли. При настиле мягкой кровли (битумной черепицы, рубероида и т. п.) обрешетку такого навеса делают сплошной.

Щель между стеной и кровлей закрывают полоской оцинкованного железа, согнутой под нужным углом. Это же место можно дополнительно уплотнить акриловым или полимерным герметиком. Если стена кирпичная, целесообразно с одной стороны отогнуть небольшую кромку (приблизительно 15 мм), которую затем заделать в кирпичную кладку цементным раствором.

На этих фото показаны навесы над крыльцом, сделанные своими руками:

Ниже вы узнаете об изготовлении и монтаже навесов над окнами.

Устройство

Современные промышленные технологии предлагают широкий выбор изделий, которые можно использовать в качестве строительного материала для изготовления навесов. От того, что ляжет в основу при изготовлении крытого строения, напрямую зависит устойчивость сооружения к неблагоприятным погодным условиям и механическим нагрузкам.

Опоры

В качестве опорных элементов могут использоваться конструкции из полых металлических труб с сечением различных геометрических форм. Такие стойки хорошо поддаются обработке, резке, сгибанию для создания нестандартных элементов, не всегда требуют возведения капитального фундамента, так как конструкции из них достаточно легковесны. Опоры из металла необходимо обрабатывать специальным составом для защиты от коррозии, что существенно продлит срок службы и повысит эксплуатационные характеристики.

При устройстве деревянных опор предпочтение отдается лиственным породам ввиду повышенной прочности. Возможен комбинированный вариант установки: стойка из дерева крепится к бетонному основанию. При монтаже полностью деревянных опор необходимо заранее произвести обработку антисептиком.

Одним их наиболее трудоемких и затратных с экономической точки зрения является способ возведения столбов из кирпича. Однако выглядит такой навес основательно и хорошо вписывается в экстерьер на фоне кирпичного здания.

Расстояние между стройками составляет, в среднем, от двух до двух с половиной метров, в зависимости от параметров опоры и веса, который она способна выдержать. Например, одна металлическая опора диаметром 80-100 мм может принимать нагрузку до 250 кг

Ферма

Между опорными элементами и кровлей больших размеров предусматривает наличие стропильной фермы из металла. Несущая конструкция является важным фрагментом опорной системы, поэтому при проектировании необходимо учесть все влияющие факторы.


Металлические арочные навесы

Каркас, выполненный из металлопроката, отличается надежностью и высокими прочностными характеристиками. При изготовлении используются металлические уголки, швеллеры и профильные трубы различного сечения, в зависимости от нагрузки и общей геометрии. Фермы представляют собой параллельные плоскости треугольной, полукруглой или прямоугольной формы, состоящие из верхнего и нижнего пояса с внутренней решеткой усиления.

Облицовка для фермы

Одним из распространенных вариантов кровельного покрытия, является металлочерепица, которая представляет собой листы, изготовленные из сплава нескольких металлов. Данный вид листового материала, так же как и профнастил, обладает хорошими антикоррозионными свойствами, потому что обработан полимерным слоем.

Практичным и недорогим материалом для изготовления кровли является монолитный, сотовый (ячеистый) или профилированный поликарбонат, которому присуща устойчивость к механическим нагрузкам и воздействию солнечных лучей. Но в то же время полупрозрачная крыша из этого материала хорошо пропускает свет, что придает конструкции легкость. Также к достоинствам поликарбоната можно отнести многообразие цветовых решений, и возможность придавать разные геометрические формы за счет гибкости и пластичности.

Быстровозводимые временные строения чаще всего оборудуют кровлей из тентовой ткани. Благодаря прочностным характеристикам, он хорошо защищает от дождя, выполняет функции теневой защиты в солнечную погоду.

Тканью можно накрыть не только крышу, но и использовать ее по периметру для создания полноценного шатра. При выборе текстильного укрытия, необходимо обратить особое внимание на качество швов, желательно, чтобы они были дополнительно проклеены. Если правильно хранить и бережно эксплуатировать такой навес, он прослужит не один сезон.

Из текста выше, можно понять, что крыша для навеса может быть:

  1. Из металлочерапицы
  2. С примененением поликарбоната
  3. Ткань (тентовая)

Популярные материалы

Грамотный самостоятельный выбор строительно-отделочного материала, является не только гарантией получения практичной и долговечной пристройки, но и оказывает непосредственное влияние на конечную стоимость возведения:

  • древесина — простой в самостоятельной обработке материал для получения бюджетного навеса, а для продления срока эксплуатации всех деревянных элементов применяются специальные антисептики или пропитки;
  • металлы — долговечные и прочные материалы, позволяющие при наличии некоторых сварочных навыков, изготовить своими руками изогнутые или арочного типа конструкции под современное и красивое поликарбонатное покрытие;
  • натуральный камень или кирпичная кладка — вариант материала, используемого для возведения стильных опор под деревянные или металлические стропильные системы. Минусом таких опор является довольно высокая стоимость и слишком большие сроки строительства.


Навес из поликарбоната

Также для столбов могут применяться традиционные и долговечные асбестоцементные трубы, легко переносящие температурные перепады и высокую влажность.

Самые популярные материалы для кровельного покрытия навеса:

  • поликарбонатные листы;
  • профилированный настил;
  • металлочерепица;
  • рулонная или битумная кровля.

Последний вариант в современное время используется в качестве кровельного материала достаточно редко.

Светопрозрачные пластики — оптимальный вариант для кровли практически любой формы и размера, но при выборе необходимо обязательно учитывать и правильно рассчитывать толщину такого материала.

Особенности фундамента

Усиленное основание требуется сооружать, если конструкция основательная и устанавливается надолго. Под навесы может быть изготовлен свайно-винтовой фундамент, также широко используется бетонирование опорных стоек.

Начальным этапом закладки является проверка грунта, дабы исключить дальнейшую деформацию готового строения. В случае необходимости установки на песчаной почве, опорные стойки нужно погружать на глубину свыше пятидесяти сантиметров. Если на участке преобладает глина, насыщенная грунтовыми водами, то закладка фундамента происходит на глубину промерзания в данном регионе.


Чертеж металлического навеса для одного автомобиля 3х3

Подготовка под основание включает снятие верхнего слоя почвы и засыпку гравием. Площадку лучше всего бетонировать, при этом, важно помнить, что площадь основания не должна превышать площадь кровли во избежание разрушения под воздействием влаги.

Распространенные технологии монтажа

Существует несколько способов крепления столбов для навеса:

  • бетонирование;
  • вбивание;
  • фиксация с помощью арматурных стержней.

Бетонирование обеспечивает прочное основание, способное надежно удерживать опоры в вертикальном положении. Технология устройства подобного фундамента проста и доступна любому домашнему мастеру, поэтому данный способ установки столбов широко распространен среди частных домовладельцев. Здесь не требуется присутствия сложной техники, так как земляные работы и замешивание раствора выполняется вручную.

Вбивание столбов в землю относится к более трудоемкому методу. Он применяется в условиях плотных грунтов. Как вариант, в качестве опор используются винтовые сваи.

Фиксация арматурой производится на заасфальтированных или ранее забетонированных участках, которые вскрывать никто не собирается. Металлические столбы крепят с помощью сварки к вбитым в грунт штырям. Их заглубляют примерно на 70-90см.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

  1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные»
  3. СП 31-107-2004 «Архитектурно-планировочные решения»

Кирпичные столбы

Вариант устройства навеса с опорами из камня или кирпича подразумевает возведение основательного бетонного фундамента. Также как и в предыдущем случае, на первоначальном этапе производится разметка мест установки столбов. Далее откапываются квадратные ямы глубиной 50-60см с площадью поперечного сечения, несколько превышающей аналогичный размер кирпичного столба. На дно каждой выемки отсыпают песчаную подушку с послойной трамбовкой. Затем:

  • по проекту устанавливают опалубку;
  • укладывают гидроизоляцию;
  • устанавливают арматурный каркас;
  • заливают бетоном;
  • оставляют на определенное время для отверждения растворной массы;
  • демонтируют опалубку;
  • обрабатывают поверхность гидроизолирующим составом;
  • выполняют обратную засыпку;
  • приступают к кладке столбов.

Если опоры сделать из облицовочного кирпича, то смотреться они будут привлекательнее. Для усиления кладки рекомендуется хотя бы через ряд укладывать арматурную сетку из тонкой проволоки. Кроме того, необходимо будет позаботиться о правильной перевязке швов. В противном случае столбы от разрушения спасти не удастся.

Требования к навесам

Защита от солнечных лучей и неблагоприятных погодных условий – это основная функция данного вида строительных конструкций. Способность выдерживать снеговые нагрузки в зимний период обеспечивается на основе грамотного расчета несущей способности опорного каркаса с учетом веса кровли.

Стоит отметить, что чем больше угол наклона крыши, тем более она подвержена ветровым нагрузкам, поэтому оптимальный уклон составляет 15-25 сантиметров.

Протекция кузова от влияния атмосферных осадков и возможность не осуществлять очистку транспортного средства от снега зимой является желанием большинства автовладельцев. Оптимальный размер крытого сооружения для комфортного размещения автомобиля составляет 3 на 6 метров. Для обустройства открытого навеса такого размера понадобится монтаж восьми опор – четырех угловых и двух с каждой длинной стороны.

Установка навесов из поликарбоната над крыльцом для дачи, как сделать чертежи и эскизы, какой каркас выбрать

Строительная отрасль пополнилась новым материалом. Речь идет о поликарбонате, который уже сегодня пользуется большой популярностью. Из этого материала сегодня чаще всего строят каркас для навеса из поликарбоната, теплицы и парники, потому что они очень просты в монтаже. Кроме того, материал достаточно прочный и отлично пропускает потоки света, что очень важно в случае, к примеру, с парниками из поликарбоната. Современный поликарбонат пользуется популярностью и у дизайнеров, которым приглянулась цветовая гамма материала и его гибкость. В результате дворы частных домов сейчас украшают различные арочные навесы, а дома обзавелись цветными козырьками из поликарбоната. В интернете вы можете найти фото эскизы навесов из поликарбоната, которые отличаются друг от друга цветом, формой и назначением.

Поэтому можно с уверенностью говорить о том, что навесы из поликарбоната для дачи заслуженно занимают ведущие позиции в строительном мире.

Навесы из поликарбоната могут быть использованы:

  • для места стоянки вашего авто;
  • для бассейна;
  • для зон отдыха и барбекю;
  • для обустройства балкона и крыльца.

Способы установки навесов делятся на два типа: относящиеся к основному зданию (пристройка) и отдельные сооружения. Первый вариант довольно распространен в тех случаях, когда необходима защита от атмосферных осадков. Например, навес над крыльцом из поликарбоната обеспечит защиту входной двери от палящих лучей солнца или снега.

Если вы оставляете авто во дворе загородного дома, то советуем соорудить отдельный навес. Он защитит ваше транспортное средство от дождя или града. При наличии бассейна, логично будет обустроить навес для создания тенька. Кроме того, дачные навесы из поликарбоната защитят воду от опавших листьев в осенний период времени.

Сотовый поликарбонат: особенности

Сегодня почти во всех частных домах используется сотовый поликарбонат. Этот материал значительно дешевле и легче, чем монолитный. Благодаря внутренним пустотам, поликарбонат очень просто крепится. Но перед тем, как составлять чертежи навесов из поликарбоната, следует знать обо всех особенностях этого материала, а также как крепить поликарбонат правильно.

  1. Продажа осуществляется в виде обычных листов, ширина которых 2, а длина – 6 или 12 метров. Каналы располагаются по длине листа. Поэтому, составляя будущую смету, учитывайте все нюансы, чтобы не закупить лишний материал.
  2. Чтобы соединить листы – необходимо использовать специальный соединительный профиль, длина которого составляет 6 метров.
  3. Обязательно закройте все торцы 2-метровым профилем.
  4. Для придания листу полукруглой формы, следует согнуть материал поперек длины идущих каналов. Ни в коем случае не сгибайте вдоль – это может привести к образованию залома и трещинам листа.
  5. При проведении монтажных работ следите, чтобы каналы были расположены строго перпендикулярно к земле. Это необходимо для того, чтобы конденсат и влага не оставались на материале, а стекали с него. В противном случае произойдет замерзание влаги и образование льдинок. Это будет способствовать расширению и повреждению целостности каналов.
  6. После установки листа, обратите внимание на его верхний край. Он должен быть заклеен специальной защитной лентой, чтобы грязь, влага или насекомые не попадали внутрь.
  7. Не забывайте и о нижнем торце листа – его также нужно закрыть перфорированной пленкой. Это необходимо для того, чтобы лишняя влага смогла выйти наружу, не повредив конструкции.
  8. При сверлении отверстий учитывайте, что диаметр сверла должен быть немного толще, чем размер самореза. За счет этого обеспечивается расширение и сужение материала при различной температуре. Однако не стоит делать отверстие слишком большим – иначе в него попадет влага или забьется мусор.
    Чтобы избавиться от нежелательных последствий, рекомендуется установить резиновые прокладки. Они обеспечат не только мягкость, но и плотно прижмут крепления.
  9. При большой площади навеса и наклонной форме – рекомендуется использовать листы, толщиной в 1 сантиметр. Для арочных конструкций – толщина 8 миллиметров. Небольшие навесы потребуют толщины в 6 миллиметров. Горизонтальные навесы из поликарбоната должны быть достаточно прочными, чтобы удержать большие сугробы снега. Чтобы не случилось форс-мажоров, вам необходимо будет приобрести материал, толщиной в 1,6 сантиметра.

Перед тем как проектировать дачные навесы из поликарбоната, внимательно изучите вышеперечисленные пункты. Потому что после завершения монтажа – исправить ошибки будет куда сложнее.

Как сделать навес из поликарбоната?

  1. Первый шаг – это сооружение каркаса для козырька над входной дверью. На него будут крепиться листы из поликарбоната.
    Советуем для этих целей использовать оцинкованный металлический профиль.
  2. Следующий шаг – установка опорных стоек для устойчивости конструкции. Для этого следует выкопать яму, глубиной в 1,5 метра, затем установить в нее опору и забетонировать основание. Учтите, что расстояние между стойками должно быть не более 2 метров. При сооружении навеса над бассейном из поликарбоната, обязательно осуществите гидроизоляцию опор. Не забывайте, что фундаменту надо дать просохнуть в течение двух дней.
  3. Деревянный брус потребует от вас изоляции нижней части дерева. Это необходимо для того, чтобы не было соприкосновения с бетоном или землей. Если этого не предусмотреть – то опоры могут загнить.
  4. Далее – установка поперечных опор. Чтобы навес приобрел форму арки, его необходимо изогнуть. Соединение поперечных опор осуществляется при помощи распорок.
  5. Следующее действие – подгон поликарбоната в соответствии с размером каркаса. При несовпадении размеров, следует отделить ненужную часть обычной пилой.
  6. Затем, необходимо выгнуть кованый навес из поликарбоната дугой. Прикрепите профиль, сделайте надрезы через каждые 4 сантиметра и согните материал. Чтобы сгиб был ровным, можно дополнительно углубить надрезы.
  7. Получившееся изделие следует положить на опоры и закрепить при помощи термошайб и саморезов. Расстояние отверстий друг от друга должно составлять 30 сантиметров. Напоминаем, что следует обязательно проклеить все края.

Важно: Покупая или самостоятельно изготавливая металлические навесы из поликарбоната, обязательно проверяйте материал на качество. Не рекомендуется использовать пластик за меньшую цену, который существенно отличается от обычного поликарбонатного материала. Для производителей выгодно создать такой «вторичный» поликарбонат. Однако, он очень быстро теряет свои свойства и разрушается. Таким образом, имея крытый двор — навес из сотового поликарбоната станет отличным решением облагораживания территории загородного дома.

Планы сарая 12×16 — Shedplans.

org

Вы решили установить на своем участке складское помещение, но большой вопрос в том, подходит ли мне план сарая 12×16? При планировании выбор правильного размера является наиболее важным решением, которое вы должны принять. Слишком большой, и у вас будет больше, чем вам нужно. С другой стороны, слишком мало, и у вас не будет того, что вам нужно, что приводит к разочарованию. 12 × 16 — самый популярный размер сарая, потому что это средний размер, который достаточно мал, чтобы поместиться на большинстве задних дворов.

План навеса с фронтоном 12×16




План навеса с фронтоном 12×16




План навеса 12×16




План навеса 12×16




Сколько свободного места у вас есть?

Размер вашей собственности является ограничивающим фактором в том, насколько большой сарай для хранения вы можете построить. Хорошей новостью является то, что большинство задних дворов достаточно велики для постройки на открытом воздухе размером 12×16. Есть несколько факторов, которые следует учитывать. 12×16 может быть слишком большим, если конструкция затмевает ваш двор. Вам не нужен слишком большой сарай, из-за которого ваш двор будет казаться тесным и загроможденным.

С другой стороны, если у вас больше места, вы можете увеличить размер. Последнее, что вы хотите сделать, — это пойти слишком маленьким путем, когда вы могли бы сделать больше и пожалеть об этом в будущем. Узнайте, как выбрать лучшее место для вашего сарая.

Ознакомьтесь с местными нормами и правилами

Перед тем, как перейти на 12×16, проверьте местное планирование и зонирование.Некоторые муниципалитеты требуют, чтобы вы получили разрешение на строительство сарая до начала строительства. Другие могут иметь оговорки о размере здания, разрешенного на участке. Во-вторых, вам следует ознакомиться с условиями и ограничениями вашего ТСЖ, прежде чем принимать решение о размере. ТСЖ, как правило, ограничивают размеры наружных сооружений, их размещение и материалы, из которых они могут быть изготовлены.

Логистика доставки складского помещения 12×16 во двор

Вы должны решить, будете ли вы строить сарай размером 12×16 на месте или за его пределами, а затем переносить его на задний двор.Если вы собираетесь построить свой сарай на участке, вам не о чем беспокоиться. Однако, если вы планируете строить за пределами участка, вам необходимо убедиться, что у вас есть способ доставить готовый продукт на задний двор. Для сарая размером 12 × 16 потребуются отверстия размером не менее 14 футов на всем пути к участку, чтобы ни одна часть сарая не зацепилась.

Сколько квадратных футов площади вам нужно?

По габаритам сложно понять, сколько полезного места у вас будет.Гораздо проще представить полезное пространство с точки зрения квадратных метров. В сарае 12×16 у вас будет 192 квадратных фута площади. Это сопоставимо с навесом 12×12, площадь которого составляет всего 144 квадратных фута.

Не забывайте о росте





Площадь помещения важна, но не забывайте о кубических футах. Полезное пространство в вашем сарае 12×16 значительно увеличивается за счет использования высоты. Вы можете добавить стеллажи, вешалки и даже чердак, в зависимости от того, какой стиль сарая 12×16 вы выберете.В частности, чердак дает вам больше полезного пространства, по которому также безопасно ходить. Эти дополнительные методы хранения — отличный способ максимизировать пространство и освободить ценную площадь. Не говоря уже о вешалках и полках, которые позволяют организовать то, что в противном случае было бы загромождено грудами вещей на полу, о которые люди могли бы споткнуться. Если вам нужно вертикальное пространство, вы должны выбрать дизайн сарая, который предлагает достаточную высоту.

Каково предназначение вашего сарая 12×16?

Если хранение — это первая причина, по которой вам нужно иметь навес на открытом воздухе, то вы не одиноки.Становится все более популярным использовать открытые здания для гораздо большего, включая мастерскую, садовый сарай, офисные помещения, домашний тренажерный зал, художественную студию и многое другое! Убедитесь, что сарай размером 12 × 16 достаточно велик, чтобы соответствовать его прямому назначению. Это включает в себя факторинг его длины, ширины и высоты. Не планируйте только сегодня. Примите во внимание расширение в ближайшие годы.

Что можно разместить в сарае 12×16?

Навесы

12×16 невероятно универсальны и достаточно велики для многоцелевого использования.Вот лишь несколько идей того, что вы можете разместить внутри складского здания размером 12×16.

  • Обычно подходят две единицы небольшого наружного оборудования (например, квадроцикл, бок о бок, газонокосилка). У вас должно быть достаточно места для маневра вокруг каждого механизма. Количество дополнительного места будет зависеть от размера оборудования.
  • Независимо от того, что вы храните на полу, вы можете установить полки и вешалки, если у вас осталось место вокруг стен. Они идеально подходят для хранения мелких предметов, таких как горшки, ящики, садовый инвентарь и многое другое.
  • Если ваш сарай достаточно высокий, вы можете сделать чердак для хранения вещей. Лофты — это способ убрать с дороги редко используемые вещи.
  • Это навес идеального размера для хранения рекреационного оборудования, такого как байдарки, каноэ, велосипеды и мотоциклы.

Количество предметов, которые вы можете хранить в сарае размером 12×16, зависит от размера предметов. Например, вы можете хранить больше велосипедов, чем квадроциклов.

Найдите идеальный план сарая 12×16

После рассмотрения вышеперечисленных факторов, если вы обнаружите, что навес 12×16 — это правильный размер, вы не будете разочарованы.Это лучший компромисс между наличием дополнительного места для работы и хранения и при этом не громоздкостью на заднем дворе. Просмотрите наш выбор планов сарая 12×16, чтобы найти тот, который идеально подходит для ваших нужд!

План навеса с фронтоном 12×16




План навеса с фронтоном 12×16




План навеса 12×16




План навеса 12×16




Чертежи DIY для офиса, студии, сараев для женщин и пещер для мужчин

Офисные навесы — отличный способ побыть дома и иметь собственное пространство для работы. У нас есть несколько проектов офисных навесов, которые вы можете построить сами. Это поможет вам сэкономить деньги и даст вам то, что вы хотите в вашем офисе. Эти планы также идеально подходят для навесов и мужских пещер.

План офисного сарая 10×10

19,99 $

План офисного сарая 10×12

19,99 $

План офисного сарая 10×12

19,99 $

План офисного навеса 12×6

19,99 $

План офисного сарая 8×12

19,99 $



Преимущества офисного сарая

Есть много веских причин, помимо наличия собственного места для постройки офисного навеса. Услышав эти преимущества, вы захотите выбрать план своего офисного навеса и приступить к работе в своем офисе на заднем дворе.

Нет поездок на работу

Это кажется очевидным преимуществом, но его не следует упускать из виду. Даже если ваша компания находится всего в 15 минутах езды, поездка туда и обратно занимает 30 минут. Два раза в день, пять дней в неделю, это 5 часов в машине. И большинство людей ездят на работу дольше, чем это. Это больше времени, которое вы можете провести со своей семьей или выполнить рабочий проект. Это также экономит ваши деньги на газе, бонус, который все хотят.

Климат-контроль — вы

Когда вы делите офис с другими людьми, термостатом обычно управляет кто-то другой.Это не сделает всех счастливыми. Кому-то слишком жарко, кому-то слишком холодно. Однако, когда вы строите свой собственный сарай, вы тот, кто все контролирует. Вы можете изолировать его так сильно или мало, как хотите. Вы можете добавить несколько окон, кондиционер и обогреватель. Вы можете менять температуру в своем офисе каждый день по мере необходимости, и никто больше не будет жаловаться на это!

Ваша работа и домашняя жизнь все еще могут быть разделены

Когда вы работаете из дома, может быть трудно уйти до «конца дня».Вы можете продолжить работу, потому что она есть, и вам нужно закончить только одну последнюю вещь. С другой стороны, может быть трудно справиться с делами из-за того, что вас отвлекает то, что вы находитесь дома. Это могут быть дети, домашние животные или вещи, которые вам нравятся в вашем доме. С офисным навесом вы можете спокойно работать, а затем закрыть дверь, оставить работу снаружи, вернуться в свой дом и снова насладиться ею.

Финансовые преимущества офисных навесов

Любая реконструкция или дополнение дома повысит ценность вашего дома.Офисный сарай не исключение. Строительство офисного навеса может добавить до 5-7% больше стоимости. Это будет зависеть от размера и дизайна вашего сарая. Использование этих навесов может быть очень привлекательным, если вы хотите продать свой дом в будущем.

Экономичнее, чем аренда помещения

Многие люди думают об аренде офисных помещений, но затраты на это могут возрасти. Вы будете платить арендную плату и коммунальные услуги, наряду с другими непредвиденными расходами. Строительство вашего офисного сарая может быть скорее единовременной суммой, но в долгосрочной перспективе сэкономит вам деньги.Он прослужит вам долгие годы, у вас не будет столько ежемесячных расходов, сколько на аренду помещения, и это у вас во дворе!

Вы можете сдать его в аренду по дороге

Когда настанет день, когда вам больше не понадобится это офисное помещение, вы сможете сдать его в аренду тому, кто в нем нуждается. Или, вы могли бы арендовать его как жилое помещение. Офисы на заднем дворе не считаются крошечными домами и не будут иметь тех же ограничений, что и традиционный крошечный дом. Эти идеи могут принести вам дополнительный доход для вашей семьи.

Получите план офисного навеса и начните строительство уже сегодня

Наличие офиса на заднем дворе дает множество преимуществ. Узнайте, как вы можете начать строить свою сегодня!

6 Схемы сарая для дров своими руками для безопасного хранения дров

Сарай для дров — это идеальное решение для обеспечения того, чтобы ваши дрова и растопка оставались сухими и защищенными от воздействия окружающей среды в течение всего года. Не говоря уже о том, что дрова, сложенные во дворе, вызывают раздражение. Сарай даст вам место для аккуратного хранения дров, которое не будет бросаться в глаза и будет эстетично радовать вас, соседей и гостей.Самое приятное то, что построить его самостоятельно проще, чем вы думаете. Создайте свое собственное решение для хранения с нашими премиальными планами сарая для дров.

План сарая для дров 12×16

9,99 $

План сарая для дров 10×10

9,99 $

План сарая для дров 2×3

9 долл. США.99

План сарая для дров 3×6

9,99 $

План сарая для дров 4×8

9,99 $

План сарая для дров 8×10

9,99 $

Мы с гордостью предлагаем полную линейку дровяных сараев различных размеров, гарантируя, что найдется тот, который подойдет для любого размера помещения.Все, что вам нужно, это умение пользоваться основными инструментами и следовать указаниям. Наши комплексные планы сарая для дров содержат полный список материалов и пошаговые инструкции с иллюстрациями, чтобы не было никаких догадок.

Соображения перед выбором плана сарая для дров

При выборе правильного плана необходимо учитывать несколько моментов. Во-первых, каковы ваши потребности? Сколько дров вы планируете хранить за один раз?

Во-вторых, вам следует обратиться в местную ассоциацию планирования и зонирования и домовладельцев, чтобы определить, что разрешено, а что нет.

В-третьих, вам нужно решить, какого размера сарай для дров вы хотите. Это может быть продиктовано тем, где вы планируете разместить его во дворе. Убедитесь, что место сарая не находится слишком близко к забору, другому строению или мешает движению транспорта на вашей территории.

Наконец, когда у вас есть информация о местоположении и размере сооружения, которое вы хотите построить на своей территории, уточните в муниципальных правилах, нужно ли вам разрешение на строительство. Большинство местных постановлений требуют, чтобы навесы выше определенного размера имели разрешение на строительство.

Адекватная вентиляция

В вашем дровяном сарае должна быть хорошая вентиляция. Без него древесина не сможет как следует высохнуть или «приправиться». Избыток влаги может вызвать гниение, плесень и гниение, что делает дрова бесполезными.

Сарай должен быть достаточно большим, чтобы вентиляция проходила со всех сторон дерева. Вы не хотите, чтобы интерьер был полностью запечатан. Рекомендуется пассивная вентиляция через фронтонные вентиляционные отверстия в верхней части сарая. Открытый навес без двери также обеспечит дополнительную вентиляцию.Если вам нужна дверь, двери-ширмы — отличный вариант, потому что они дают вам лучшее из обоих миров. Сетчатые двери защищают от тварей, но пропускают воздух.

Поднимите и правильно уложите дрова

Независимо от того, какой тип пола вы выберете для конструкции, древесина должна быть правильно уложена и приподнята над землей. Большинство штабелей дров имеют высоту около четырех футов, но жесткого правила не существует. Ставьте на удобную для вас высоту.Просто убедитесь, что вы выбрали достаточно высокий сарай. Последнее, что вы хотите сделать, это бросить дрова в кучу на полу. Древесина посередине не будет иметь надлежащей вентиляции, и вы увеличите риск того, что животные, такие как змеи, мыши, пауки и насекомые, поселятся в вашей поленнице. Она всегда должна быть аккуратно сложена.

При укладке дров нижний слой никогда не должен лежать прямо на полу. Воздух не сможет поступать под штабель и может вызвать гниение. Вы можете легко поднять первый ряд с помощью поддонов.

Выбирая лучший сарай для дров, убедитесь, что он соответствует высоте, на которую вы хотите складывать дрова, и материалу, который вы планируете использовать, чтобы поднять дрова над полом.

Доступность

Проем в дровяном сарае должен быть достаточно большим, чтобы облегчить загрузку и выгрузку дров. Желательно сделать ее шире, чем традиционная жилая дверь. Кроме того, точные размеры зависят от вас. Хорошее эмпирическое правило — сделать вход шириной ширины транспортного средства, в котором вы собираетесь перевозить дрова, будь то пикап, квадроцикл или прицеп.Есть что сказать об удобстве, поэтому убедитесь, что ваш сарай для дров легко доступен.

Комната для растопки

Чтобы разжечь огонь, вам понадобятся растопка и небольшие ветки. Помимо того, что у вас достаточно места для хранения традиционных дров, вам также нужно место для растопки. Это может быть так же просто, как выделить место в дровяном сарае для растопки, если у вас есть место, или вы можете проявить немного больше творчества. Например, для небольшого количества растопки могут подойти полки.Другой вариант — установить ящик для растопки и мелких дров и хранить его в углу сарая.

Готовы начать?

Не позволяйте тяжелой работе по добыче и хранению дров пропадать даром. Наши премиальные планы сарая для дров позволяют легко получить необходимое хранилище без высокой цены или хлопот. За пару свободных дней можно построить сарай для дров своими руками! Остается только наслаждаться теплым, уютным огнем в самые холодные зимние дни!

Планы сарая: Как построить сарай

Упростите проект строительства сарая под открытым небом

  1. Большая библиотека — iCreatables — это лучший сайт с планами навесов в Интернете, на котором можно выбрать из более чем 300 дизайнов.Они есть легко купить планы сарая, которые включают информацию о том, как собрать каждую часть сарая.
  2. Начните сейчас — купите планы навесов, загрузите и распечатайте сегодня, используя бесплатный формат файла PDF на бумаге 8-1/2″ x 11″
  3. Список материалов. Список материалов для конкретного плана включен в каждый план.
  4. Персонализация. Измените свои планы, чтобы они соответствовали вашим потребностям. Нажмите, чтобы узнать как.
  5. Бесплатная поддержка по телефону или электронной почте. Мы будем рады ответить на вопросы о вашем проекте.Наш номер телефона указан вверху справа на каждой странице.

Мы предлагаем проекты уличных навесов, которые доступны по цене и просты в строительстве. Наши планы навесов организованы таким образом, что вы можете купить планы навесов и построить свой собственный навес независимо от уровня ваших навыков. Есть полезные инструкции и советы по строительству, которые сопровождают каждый этап процесса строительства хранилища от фундамента, пола, стен до крыши. Строительство собственного сарая экономит ваши деньги и является очень полезным опытом, который повышает ценность вашей собственности.Щелкните изображения навесов выше, чтобы просмотреть нашу библиотеку из более чем 200 планов навесов для хранения.

Мансардный сарай на заднем дворе

Наши проекты складских помещений на заднем дворе отличаются экономичной качественной конструкцией и простотой конструкции. Их конструкция включает каркасные стены 2×4, фанерный сайдинг T1-11, асфальтовое покрытие и прочную дверь из сэндвич-конструкции. Вы можете купить планы навесов с разным уклоном скатов крыши. Крыша с меньшим уклоном и простая отделка делают их легкими и недорогими в строительстве.Если вы ищете планы навесов для хранения, которые спроектированы таким образом, чтобы их было легко построить и они были максимально экономичными, линейка планов навесов на заднем дворе — ваш лучший выбор.

iCreatables имеет самую полную в Интернете информационную библиотеку «Как построить сарай». Вы можете найти на сайте iCreatables.com:

  • Электронная книга «Как построить сарай», которая прилагается бесплатно к каждому заказу на план сарая. Эта электронная книга содержит более 50 страниц иллюстраций, показывающих каждый шаг к строительству всех типов крыш, показанных на наших планах строительства сарая, как обрамлять стены сарая, как обрамлять пол сарая, как устанавливать сайдинг, как строить стропила крыши и фермы.Он также включает в себя графики забивания гвоздей и дополнительные детали крыши.
  • Как построить сарай Учебники по веб-сайту. На нашем сайте есть упрощенная версия инструкции по строительству сарая в нашей электронной книге. Каждая из основных частей строительства сарая описана в этом легком для понимания руководстве.
  • Серия видео о том, как построить навес, в которой рассказывается, как установить каждую деталь в конструкцию обычного навеса с фронтоном. Это видео серии
  • Чертежи более 180 различных дизайнов и размеров навесов. Каждый план поставляется с чертежами, показывающими план этажа, план фундамента, внешние фасады, планы каркаса стен, планы каркаса крыши, информацию о конструкции фермы, список материалов и детали.

Навес для навеса — это идеальный способ построить его у забора или стены и при этом сохранить достаточно места во дворе. Он также удерживает воду от конструкции, против которой вы строите. Наклонная конструкция сарая — это самая простая конструкция сарая из-за его наклонной крыши в одной плоскости, что упрощает строительство крыши.У нас есть много различных конфигураций и размеров с двойными или одинарными дверями. Более крупные конструкции с наклоном включают дополнительные планы по установке дверей с любой стороны сарая. Наши навесы меньшего размера имеют наклонную крышу 4 дюйма и 12 скатов, а наши более крупные конструкции имеют крышу 2 дюйма 12 скатов, чтобы снизить общую высоту навеса и помочь снизить затраты на строительство навеса.

Modern Sheds отличаются лаконичным и простым внешним видом. Они идеально подходят для использования в качестве домашнего офиса, рабочей студии или даже прохладного места для хранения вещей.С большим количеством окон, простой металлической крышей с низким уклоном и горизонтальным сайдингом эти планы — отличный способ построить профессиональное рабочее место прямо на заднем дворе. Строительство домашнего офиса или рабочей студии на заднем дворе избавит вас от необходимости ездить на работу и в то же время предоставит вам спокойное профессиональное место для работы и привлечения клиентов.

Modern Sheds отличаются лаконичным и простым внешним видом. Они идеально подходят для использования в качестве домашнего офиса, рабочей студии или даже прохладного места для хранения вещей.С большим количеством окон, простой металлической крышей с низким уклоном и горизонтальным сайдингом эти планы — отличный способ построить профессиональное рабочее место прямо на заднем дворе. Строительство домашнего офиса или рабочей студии на заднем дворе избавит вас от необходимости ездить на работу и в то же время предоставит вам спокойное профессиональное место для работы и привлечения клиентов.

Сарай для солонки отличается двускатной крышей. Передняя крыша имеет крутой уклон 12/12, а задняя крыша имеет более низкий уклон 5/12.В большинстве планов есть варианты дверей спереди или сбоку. Нажмите на изображения, чтобы просмотреть более подробную информацию. Стиль солончака развился из практики продления линии крыши второго этажа до уровня первого этажа, чтобы создать дополнительное крытое жилое пространство. Дизайн добавляет юго-восточный колорит к дизайну сарая на заднем дворе.

Наши проекты деревянных теплиц имеют много окон и используют прозрачную крышу из поликарбоната, которая пропускает много света, чтобы ваши растения были счастливыми и зелеными.В некоторых конструкциях используются те же двери, что и в жилых домах, чтобы упростить конструкцию и позволить двери иметь стеклянную панель, пропускающую еще больше солнечного света. Полы сделаны из обработанного под давлением дерева 2×6, поэтому растения можно поливать внутри, не беспокоясь о повреждении пола.

Навесы для дров — это простые навесы, предназначенные для просушки дров, а также для предотвращения попадания большого количества воды на дрова во время дождя или снега. Простая открытая передняя конструкция обеспечивает легкий доступ к древесине и увеличивает поток воздуха вокруг сложенной древесины.Полы спроектированы с использованием досок 2×4, отстоящих друг от друга на 1 дюйм, чтобы обеспечить достаточную прочность и позволить воздуху циркулировать через пол и вокруг дерева, чтобы должным образом выдержать его. Крыши из гофрированного металла, но они также могут быть покрыты битумной черепицей.

Хорошо спроектированный и построенный сарай для хранения дров позволяет правильно приправить дрова, чтобы они были готовы к сжиганию.

Садовый сарай часто называют дачным навесом, который определяется крутыми крышами и детальной отделкой.Детали отделки требуют немного больше времени и затрат, но значительно улучшают внешний вид качественного проекта. Наши два основных стиля включают Кейп-Код с более высокими окнами и колониальный стиль с квадратными окнами.

У нас есть большой выбор планов небольших конюшен, амбаров и планов сараев. Каждый из наших проектов поставляется со списком материалов и планами строительства, которые помогут вам сэкономить время и деньги при строительстве. У нас есть конюшни разных размеров, включая одно-, двух-, трех- и четырехместные конюшни.Большинство амбаров и навесов спроектированы таким образом, чтобы быть построенными из сосновой доски и обшивки из реек снаружи и дубовой доски высотой 4 фута внутри.

Многим клиентам нужен краткий план навеса, чтобы соответствовать требованиям ассоциации домовладельцев или высоте города. У нас есть полная линейка коротких планов сарая, чтобы помочь. Наиболее распространенными высотами являются ограничения по высоте 6 футов и ограничения по высоте 8 футов. Высота 6 футов удерживает высоту сарая ниже, чем самая распространенная высота забора 6 футов. Проверьте с вашим

Планы небольших навесов — отличный способ получить дополнительное место для хранения садовых инструментов и игрушек. Наши меньшие навесы вмещают газонокосилку и ручные инструменты, такие как недельный вакер, обрезной станок, сучкорезы, секаторы, химикаты, такие как недельный убийца, и удобрения. Сарай — отличный способ не допустить загромождения гаража этими предметами и сделать их легко доступными, когда вам нужно поработать во дворе или в саду.

Если вы ищете чертежи для небольших дополнений, таких как пандус, облегчающий доступ в ваш сарай, то вы пришли в нужное место.Эти планы пандусов и инструкции можно загрузить и использовать бесплатно.

У нас есть много деталей плана навеса, которые помогут вам построить навес в соответствии с вашими потребностями. Мы предлагаем бесплатные планы для наших конструкций двускатных навесов с дополнительными скатами крыши 5/12, 6/12, 7/12, 8/12, 10/12 и 12/12. Они предназначены для навесов шириной 8, 10 и 12 футов. Просто сообщите нам, какой план вы приобрели, и мы вышлем вам планы по электронной почте

.

Мы максимально упростили покупку чертежей сарая и начало строительства. Наша загрузка в формате pdf позволяет вам приобрести планы и немедленно приступить к строительству.Мы также предлагаем возможность отправить планы по почте, если вам это нужно. Когда вы покупаете планы сарая, вы получите от нас электронное письмо со ссылкой для загрузки планов на свой компьютер.

Строительство сарая должно быть забавным проектом, который приносит удовлетворение от создания чего-либо и чувство выполненного долга. Мы приложили большие усилия к нашим планам сарая, чтобы сделать их легкими для выполнения и работы. Электронная книга «Как построить сарай», которая прилагается к каждому плану сарая, предназначена для того, чтобы показать все этапы строительства сарая.Список материалов детализирован, так что каждая часть сарая имеет этикетку, которая облегчает размещение каждой части там, где она идет. Дайте нам знать, как продвигается ваш проект по строительству сарая, мы любим слышать и видеть фотографии наших клиентов, строящих свои сараи! Найдите адрес электронной почты в верхней части этой страницы, чтобы отправить фотографии вашего сарая.



Наше последнее видео о строительстве сарая!



Большие планы сарая — Как построить сарай

Чертежи большого сарая

Строительство большого сарая — отличный способ добавить дополнительное место для хранения или рабочее место во дворе или саду.В нашей обширной большой библиотеке планов навесов представлено множество различных дизайнов и размеров, которые помогут вам создать идеальное хранилище или рабочее пространство.

Большие планы сарая обычно имеют площадь 100 квадратных футов и более. У нас есть планы до 384 квадратных футов. Все наши планы больших навесов имеют дверь для жилого дома обычной высоты, и многие из них имеют возможность построить дверь для дома. Большие планы сарая имеют двойную дверь. Нажмите на любое из изображений навеса ниже, чтобы просмотреть примеры планов больших складских помещений и информацию для заказа.

Высота стен сарая


Все наши проекты больших навесов имеют более высокую стену, что позволит вам установить обычную дверь для жилого дома. Это упрощает установку входной двери. Есть две высоты стен, которые входят в стандартную комплектацию многих наших больших навесов: 7 футов-7 дюймов или 8 футов-1 дюйм.

Высота стены 7 футов-7 дюймов позволяет вам установить сайдинг сарая с одной частью, идущей от верхней панели вниз к нижней пластине и соединению с полом, чтобы вода не попадала в навес.Это также позволяет вам строить дверные и оконные перемычки без необходимости дополнительной блокировки над перемычкой. Если вы хотите построить стены, используя предварительно вырезанные каркасные шпильки 82-5/8 дюйма, вы получите высоту стены около 8 футов-1 дюйм. Этот каркас стены дает вам более высокую высоту стены сарая и требует использования Z-образной металлической планки и блокировки в горизонтальных стыках сайдинга.

Доступная высота стены в плане большого навеса


Высота стены 7 футов-7 дюймов позволяет строить стены сарая с двойной верхней плитой и перемычкой 2×6 над дверью и без дополнительной блокировки над черновым проемом двери 6 футов -10 1/2 дюйма.Это позволяет устанавливать дверь сарая на любую стену сарая с уверенностью в прочности двойного коллектора 2×6. Высота стены менее 8 футов также позволяет установить 8-футовый сайдинг сарая и выступать над дном на 1 1/2 дюйма без каких-либо стыков сайдинга. Стены сарая возводить гораздо проще.

Высота стены сарая 8 футов-1 дюйм используется, когда вы хотите использовать стандартную предварительно вырезанную стойку каркаса длиной 92 5/8 дюйма. Это стандартная высота потолка жилого дома. Высота 8 футов-1 дюйм позволяет установить 8-футовые листы гипсокартона внутри, оставив место для маневра на полу. В планах больших навесов часто используется эта высота из-за простоты использования предварительно нарезанных досок на всех стенах. Для этого требуется обшивка стыка, а также блокировка и оклад на стыках на уровне 8 футов.

Наши планы навесов часто сопровождаются деталями, показывающими высоту стены 7 футов-7 дюймов, а затем содержат примечания, указывающие на использование предварительно вырезанных шпилек для высоты стены 8 футов-1 дюйм.

Варианты дверей сарая


У нас есть два варианта дверей с планами больших навесов. Во-первых, вы можете использовать предварительно навесную дверь заводского изготовления на любом из наших навесов. Это позволяет быстро установить дверь по вашему выбору. Это те же двери, которые используются в жилых домах, и они идеально вписываются в грубый проем, указанный на всех наших планах больших складских помещений. Если вы хотите сделать свои собственные двери, планы больших навесов также входят в стандартную комплектацию с планами дверей, подходящими для такого же грубого проема.Единственная модификация сарая – это установка триммера 2х4 по периметру дверного проема сарая. Поэтому, какую бы дверь вы ни планировали использовать, у нас есть решение для вас.

Доступны следующие стили: классический навес с двускатной крышей, навес с наклоном, навес в виде амбара, навес с двускатной крышей и план навеса с гаражными воротами.

Большой навес для крыши


Существует множество различных стилей дизайна на выбор, включая базовую наклонную крышу 4 из 12 на наших общих планах навесов, крышу с уклоном 10 из 12 в наших навесах в стиле Кейп-Код и колониальном стиле, наклонную крышу 12 из 12 в наших стилях Нантакет.Вальмовая крыша сарая обеспечивает многоскатную крышу, которая увеличивает пространство для хранения внутри сарая. Фронтонный сарай является наиболее распространенным стилем плана сарая, и его можно найти в наших обычных проектах сарая, а также в сараях Кейп-Код и колониальных. Навес имеет односкатную крышу.

Lean To Sher Plans


Строительство большого навеса с навесом — отличный способ построить простой большой сарай с низкой линией крыши. Наши более крупные планы навесов поставляются с низким уклоном 2 в 12-скатной конструкции крыши.На крыше может быть установлена ​​битумная черепица или металлочерепица. Эти простые конструкции отлично подходят для строительства большого сарая и снижения линии крыши и затрат на строительство.

Планы большого сарая


Сарай популярен как на ферме, так и на заднем дворе. Красивый внешний вид и дополнительная вместимость делают его классическим решением для хранения вещей.

Проекты больших навесов с двускатными сараями включают в себя планы, показывающие, как построить чердак, который добавляет место для хранения над основной площадью.

Сарай Планы гаража


Наличие больших рулонных гаражных ворот на одном или обоих концах сарая для хранения позволяет легко перемещать большие вещи внутрь и из сарая. Некоторые из наших планов больших складских помещений спроектированы с гаражными воротами. Эти планы включают детали, показывающие, как обрамить проем, чтобы он был готов к установке двери. Пожалуйста, просмотрите нашу фотогалерею владельцев сарая , чтобы увидеть примеры гаражных ворот, установленных на навесах.

Начните планировать и строить большой сарай сегодня!
Строительство вашего большого сарая должно быть приятным занятием, и у нас есть планы и опыт, которые помогут вам выполнить эту работу.К каждому плану сарая прилагается наше руководство по эксплуатации «Как построить сарай», которое проведет вас через этапы создания различных стилей и конструкций сарая. Узнайте больше о наших стилях планировки навесов в приведенных выше вариантах, нажав соответствующую кнопку «Подробнее».

Lean To Shed Plans — простые в сборке конструкции сарая своими руками

Пошаговые инструкции по сборке навеса 4×8! Вы можете увидеть более подробную информацию о строительстве различных частей сарая, посетив наши учебные пособия и видео «Как построить сарай» здесь.

ОБ ЭТОМ ПРОЕКТЕ

Этот проект строительства сарая очень похож на все наши навесы. Единственная существенная разница — это размер. Все шаги, показанные ниже, будут использованы для создания всех наших навесов.

Пристенный навес 4×8 — один из наших самых популярных размеров и стилей. Это идеальный шкаф для хранения садовых и садовых инструментов. В него поместится даже газонокосилка, которая легко помещается внутри благодаря большим двойным дверям шириной 5 футов.

Этот навес для сарая был построен одним из наших строителей сарая, который был достаточно любезен, чтобы прислать нам кучу отличных фотографий каждого шага, который он использовал при строительстве сарая.

Мы подумали, что поделимся с вами проектом, чтобы дать вам идеи по поводу постройки сарая и научить вас, как построить навес для сарая!

Навесные материалы, особенно 4×8 листов настила пола, профнастила для крыш и пазового сайдинга, имеют большие размеры. Если у вас нет грузовика или прицепа для их перевозки, вы всегда можете арендовать грузовик, чтобы доставить материалы домой.Большинство лесопилок также предлагают доставку.

Не похоже, чтобы в фургоне было много хлама.

Начните с выравнивания земли, а затем установите полозья из красного дерева или обработанные полозья. Используйте уровень и рулетку, чтобы салазки выровнялись друг с другом и выровнялись.

Каркас пола устанавливается непосредственно на полозья деревянного фундамента. Балки пола расположены на расстоянии 16 дюймов от центра, чтобы сделать пол прочным.Наши конструкции сарая 4×8 используют пиломатериалы 2×6 для каркаса пола, чтобы сделать пол прочным и жестким.

Кусок ориентированно-стружечной плиты (OSB) размером 4x8x3/4 дюйма идеально подходит для пола сарая 4×8. В случае сарая 4×8 вам не нужно использовать настил для пола в шпунт и паз, потому что это только один кусок, и он не соединяется с другими штук

Задняя стенка оформляется первой. С небольшими навесами обычно легче строить стены на большой плоской поверхности, например, на подъездной дорожке или на полу гаража.Но если вы хотите, вы можете построить его на полу сарая! Вы можете просмотреть учебник «Как обрамлять стены» здесь.

Торцевые стены немного проще построить на полу сарая!

Стены готовы стоять и крепиться к полу сарая.

Сначала установите заднюю стенку, а затем встаньте и прикрепите боковые стенки. Передняя стенка устанавливается в последнюю очередь.

Стоя у передней стены. В нашей конструкции коллектор прилегает к верхним пластинам стены, поэтому нет необходимости добавлять дополнительную блокировку над коллектором.Дверь идеально подходит под кровлю. Вы можете видеть, как двойная верхняя пластина на торцевых стенках перекрывает верхние пластины передней стенки, чтобы связать их вместе. Задняя стенка крепится к торцевым стенам путем прибивания торцевых стенок к задней стенке, а затем прибивания гвоздями с обеих сторон нахлеста сайдинга от боковых стенок к задней стенке.

В конструкции нашего навеса используются 3 стены одинаковой высоты. Стропила проходят от нижней стены к более высокой стене. Торцевые стены не должны располагаться под углом к ​​стропилам.Сайдинг следует монтировать до установки стропил, чтобы облегчить выравнивание стен.

Строитель использовал доски, расположенные под углом к ​​земле, чтобы удержать площадь сарая. Этого делать не нужно, если сайдинг устанавливается до установки стропил.

Другой вид стропил крыши, сидящих на верхних плитах стены.

Крупный план сиденья для стропил, сидящего на верхних пластинах. Клипсы не нужны для небольших навесов с небольшой площадью крыши.Строительные нормы и правила предусматривают использование гвоздей 3-8d на каждом конце стропила для крепления стропила к верхним пластинам.

Сайдинг на торцевых стенах закроет проем между стропилами и верхними плитами стены так же, как он закрывает проемы между стоечными стойками.

Фризовая доска крепится ко всем концам стропил. Он будет удерживать край обшивки крыши и обеспечивать основу для внешней отделки. Убедитесь, что верхняя часть бордюра не находится выше плоскости верхней части стропил.

Кровельный профнастил

устанавливается поверх стропил крыши. Этот навес имеет узкие боковые стенки на торцевых боковых стенках, поэтому защитное покрытие останавливается на сайдинге

.

Передний и задний свесы навеса предотвращают стекание воды. Свес кровельного покрытия обычно держится заподлицо с лицевой стороной фасции и торцевыми стропилами, а обрезные доски устанавливаются так, чтобы их верхние части были заподлицо с верхом кровельного покрытия.

Фронтальный сайдинг устанавливается вокруг двери.Наш план двери требует, чтобы сайдинг был отведен от дверного проема на 1 1/4 дюйма, чтобы лицевая сторона двери могла перекрывать дверную раму.

Облицовка сначала устанавливается на лицевой панели, чтобы поверх нее можно было установить кровельное покрытие. Угловая накладка устанавливается после скосов кровли и скосов стен. Угловая накладка упирается в нижнюю часть обшивки.

Кровля уложена битумной черепицей. Ознакомьтесь с нашим учебным пособием «Как укладывать битумную черепицу» .На нем показаны все этапы установки кровли на сарай. У нас также есть видео, которое показывает каждый шаг по укладке битумной черепицы.

Это сарай до установки дверей. Перед установкой дверей покрасили.

Задняя стенка двери и внутренний каркас сэндвич-конструкции. Этот тип дверной конструкции делает дверь очень жесткой. Техника сэндвич-конструкции предотвращает коробление двери.

В передней части двери используется та же фанера T1-11, что и в остальной части сарая.Отделка соответствует остальной части сарая и обеспечивает прочную основу для крепления дверных петель. Это дверь, которая остается закрытой с помощью пружинной защелки. Вы можете видеть, что дверь останавливается для другой двери.



Это главная рабочая дверь сарая. Левая сторона этой двери будет перекрывать ограничитель двери, выступающий сбоку от другой двери, чтобы обеспечить прочный упор для двери.

Навешивание дверей выполняется:

  1. Положить на пол сарая прокладку такой же толщины, как и откос вокруг двери, а затем положить на нее дверь.
  2. Установить дверь на прокладку
  3. Сделайте откос вокруг двери ровным со всех сторон.
  4. Прикрепите петли к двери и отделке навеса.
  5. Совет. Убедитесь, что винты установлены под таким углом, чтобы они касались внутренней дверной рамы и обшивки дверцы, когда это необходимо.

Так выглядит сарай с обеими дверями. Фурнитура для запирания дверей еще не установлена. Левая дверь получит защелку с пружинным болтом сверху и снизу с внутренней стороны двери. Правая боковая дверь — это та, которая открывается и закрывается, когда вы просто хотите протянуть руку и что-то взять. Он получит запирающую защелку.

Окрашивание пола сарая облегчает уборку пола и придает интерьеру сарая опрятный вид.

Готовый навес. Готов к заселению садовым и садовым инвентарем.

Навес для навеса – идеальное решение для хранения вещей. Он прост в сборке и очень функционален.Односкатная крыша позволяет вам строить рядом с забором и иметь линию крыши наверху уровня забора или рядом с вашим домом, а вся крыша наклонена в сторону от дома, предотвращая попадание влаги в дом. Наши навесы могут быть построены непосредственно рядом с существующей структурой с наклонной крышей.

Они также могут быть прикреплены к соседнему строению и убраны высокие стены. Вы можете написать нам по электронной почте для получения подробной информации, показывающей соединение навеса с существующей стеной. Вы также должны проконсультироваться с местным инженером-строителем, чтобы убедиться, что стена, к которой вы прикрепляете навес к односкатной крыше, достаточно прочна, чтобы удерживать новую крышу.

Крышу легко построить, потому что каждое стропило представляет собой одну доску, которая наклоняется от одной стороны сарая к другой. Все, что вам нужно сделать, это вырезать птичий рот на каждом конце стропила, чтобы он мог ровно сидеть на верхней части стены сарая, и обрезать концы стропила, чтобы они были вертикальными, и ваше стропило было готово для установки на стеновые пластины.

Lean To Sher Plans


Стиль наклона к навесу — один из наших самых популярных дизайнов. Наши планы разработаны, чтобы помочь как начинающему строителю, так и опытному профессионалу успешно построить односкатный навес. Наши планы показывают подробную информацию, такую ​​как расположение каждой доски во всех стенах и полу сарая. Используя вместе планы сарая и инструкции «Как построить сарай», вы получите информационные ресурсы, необходимые для планирования, определения затрат и строительства сарая.

Вы можете просмотреть пример информации, отображаемой на наших планах, на странице с примерами планов сарая.

К каждому набору чертежей прилагается электронная книга «Как построить сарай», в которой описаны этапы резки и установки стропил для односкатной крыши. Он также охватывает все другие аспекты строительства сарая, такие как обрамление пола сарая, обрамление стен сарая, установка сайдинга и установка отделки.

Навесные двери:


Большинство наших проектов позволяют построить навес для хранения с дверьми на любой из 4 стен.Это позволяет вам сориентировать наклонную крышу и площадь основания сарая наилучшим образом для ваших нужд. Наклонные навесы часто строят сбоку от дома, при этом односкатная крыша скошена от дома. В этой конфигурации размещение двери в конце сарая позволяет легко получить доступ к сараю, при этом используя все доступное пространство между домом и забором.

Наши более крупные навесы размером 8×8 и больше поставляются с самодельной дверью или предварительно навесной дверью. Планы включены для домашней двери и списка материалов.Предварительно навесные двери можно приобрести в местных магазинах для дома, на лесопилках или в дверных магазинах. Вы можете построить дверь с такими опциями, как засовы, различная толщина косяка, дверной порог и направление открывания. Предварительно навешенная дверь для вашего сарая также дает вам возможность выбрать стиль двери, который трудно построить дома.

Навесная крыша:


Большой навес для навесов дает нам наклон крыши 2 из 12. Это снижает уклон крыши и снижает затраты на материалы. Вы можете использовать битумную черепицу или металлическую кровлю.При использовании битумной черепицы вам необходимо свериться со спецификациями производителей кровли, чтобы проверить процесс укладки черепицы на крышу с малым уклоном. Наиболее распространенным решением является установка рулонной кровли шириной 36 дюймов или щита Ice and Water перед установкой черепицы. При установке металлических крыш вам нужно будет использовать форму металлической крыши, которая называется PBR. Это металл шириной 36 дюймов, предназначенный для установки на крышах с малым уклоном. Вы можете заказать его нарезку по длине, необходимой для вашей односкатной крыши, у местного поставщика кровельных материалов, в домашнем магазине или на складе пиломатериалов, где продаются металлические кровельные материалы.

Современный офис или студия:


Много раз при строительстве домашнего офиса или студии вам может понадобиться план, который выглядит современно, чтобы создать более профессиональную атмосферу. Одноплоскостная крыша создает современное или современное пространство. Четкие линии односкатной крыши и добавление окон, обеспечивающих естественное освещение внутри, делают стиль сарая идеальным для создания домашнего офиса. Просмотрите нашу полную библиотеку современных планов сарая.

Наличие домашнего офиса или студии — отличный способ сократить время в пути на работу и снизить расходы на аренду офисных помещений. Все наши современные навесы используют базовый дизайн. С добавлением окон, модернизированного сайдинга и предварительно навесных дверей вы можете превратить внешнюю сторону вашего навеса в первоклассное рабочее место.

Сарай для дров Хранение чертежей:


Наклонный стиль сарая популярен для хранения дров. Использование открытых стен позволяет воздуху обтекать дрова, приправляя их, чтобы они были готовы к горению.Крыша, наклоненная от переднего проема, защищает от влаги и груд снега от основного доступа к дровам.

Конюшня:


Навес хорошо работает, чтобы обеспечить защиту от лошадей, позволяя им свободно входить и выходить из крытой зоны. Использование бережливого дизайна на ферме популярно, потому что его часто строят сбоку от приподнятого сарая с центральным проходом или перед конюшней, чтобы обеспечить дополнительное крытое пространство. Навесная конструкция также является одним из наименее дорогих способов добавить дополнительное крытое пространство для защиты скота, кормов и оборудования.

Выберите свой план и начните строить свой задний двор сегодня!


При таком большом выборе размеров навесов может быть трудно выбрать какой-то один. Размер и стиль, который вы в конечном итоге построите, будут зависеть от ваших местных требований к зонированию, потребностей в хранении, того, сколько места у вас есть для строительства, и вашего бюджета. После рассмотрения этих предметов по отдельности и вместе у вас будет хорошее представление о стиле и размерах, которые вам нужно построить.

Современный сарай, построенный как навес для сада

Планы навесов на заднем дворе — Планы хранения на заднем дворе и навесы

Планы сарая на заднем дворе

Несмотря на то, что все наши чертежи сарая предназначены для строительства на заднем дворе, эта коллекция чертежей представляет собой несколько наших более простых проектов.Они спроектированы так, чтобы их было легко построить, сведя использование материалов к минимуму без ущерба для качества сборки. Основным фактором, влияющим на эти конструктивные факторы, является конструкция крыши. За счет использования стропил с более низким уклоном и минимального свеса крыши кровельные системы на этих крышах легче строить, и в них используется меньше кровельного покрытия, асфальтовой кровли и сайдинга на фронтоне.

Кроме того, многие из наших планов навесов на заднем дворе спроектированы с более короткими стенами. Делая стены сарая немного короче, чем стандартная высота каркаса дома 8 футов-1 дюйм, можно сократить использование материалов для обшивки, гидроизоляции для обшивки и блокировки, которая проходит за стыками обшивки.Сокращая высоту стены, чтобы позволить сайдингу высотой 8 футов проходить от верхней части верхней пластины вниз за нижнюю пластину на 1 1/2 дюйма, сайдинг можно установить без стыка. для легкого стока воды без просачивания в сарай. Пожалуйста, проверьте интересующий вас план, чтобы увидеть рекомендуемую высоту стен.

Наши сараи эконом-класса или сараи на заднем дворе, как их иногда называют, используют несколько разных высот стен.

Высота стены 6 футов-7 дюймов: Высота стены 6 футов-7 дюймов позволяет разместить дверь на любой стене сарая и при этом иметь перемычку 2×6 над дверью сарая без необходимости дополнительной блокировки над дверью. заголовок.Это также позволяет вам установить 8-футовый кусок сайдинга на стенах кануна без необходимости в дополнительных блокирующих или сайдинговых соединениях. Наши самодельные двери имеют высоту около 6 футов, что идеально подходит для любой стены сарая. Высота стены 6 футов-7 дюймов предназначена для установки в наши домашние двери и не подходит для предварительно навешенной двери.

Высота стен 7 футов 7 дюймов или 8 футов 1 дюйм: Большинство наших навесов среднего и большого размера имеют высоту стен 7 футов 7 дюймов или 8 футов 1 дюйм. Обе высоты стен позволяют вам использовать либо предварительно навесную дверь в сарае, либо построить самодельную дверь.Высота стены 7 футов-7 дюймов даст вам достаточно высокую стену, чтобы поместиться в полноразмерную дверь, и при этом будет достаточно короткой, чтобы использовать цельный кусок сайдинга высотой 8 футов, который идет от верхних панелей стены вниз к нижним пластинам

.

Высота коротких стен: Более короткая версия навесов эконом-класса представляет собой навес с коротким складом, общая высота которого не превышает 8 футов. Эти стены, как правило, еще короче, но навесы по-прежнему подходят к нашей двери высотой почти 6 футов. Во многих районах требуется навес не выше 8 футов.Эти сараи разработаны, чтобы соответствовать этим критериям. Посетите нашу веб-страницу сараев для краткосрочного хранения. Конструкции Short Wall Lean To спроектированы так, чтобы дать вам экономичный наклон к навесу с уменьшенной высотой стены.

Дизайн сарая для заднего двора

Наши проекты сарая для заднего двора бывают либо наклонными, либо двускатными. Навес с двускатной крышей обеспечивает классический вид сарая на заднем дворе. Наклон дает вам возможность построить сарай рядом с другой структурой, такой как дом или забор, и при этом удерживать большую часть влаги, утекающей от соседней конструкции.

Дизайн односкатной крыши эконом-класса

Планы сарая на заднем дворе предназначены для покрытия битумной черепицей, но вместо нее можно использовать металлическую кровлю. Крыша с меньшим уклоном, такая как крыша с уклоном 4/12, придает сараю вид простого садового сарая, сохраняя при этом низкую стоимость. Крыши с большим уклоном требуют больше строительных материалов для строительства и более трудоемки в строительстве. Свесы крыши на экономичных навесах сведены к минимуму, что снижает затраты и трудозатраты на строительство крыши.Узкая передняя часть обеспечивает очень узкий свес крыши.

В конструкциях с наклоном к навесу для небольших навесов используется шаг 4 из 12, в то время как для больших навесов с наклоном к навесу используется шаг 2 из 12. Большие наклонные к навесам имеют 6-дюймовый свес.

Планы фундамента сарая на заднем дворе

Большинство наших проектов навесов на заднем дворе поставляются со стандартным фундаментом сарая из обработанных рельсов 4×6, а также с 4 дополнительными фундаментами сарая, включая бетонную плиту, монолитный бетонный пирс, сборный бетонный пирс и пирс из бетонных блоков. Проверьте варианты фундамента интересующего вас сарая, прочитав, что идет с планом на странице этого плана.

Начните планировать и строить сарай на заднем дворе сегодня!

Что бы ни понадобилось для вашего сарая, у нас есть решение. От планов садового сарая до базовых планов сарая — здесь вы найдете решение для ваших домашних потребностей в хранении. Ознакомьтесь с планами сарая на этой странице или просмотрите другие страницы с планами сарая на нашем веб-сайте, чтобы найти идеальный план сарая.

.
