Инструкция по монтажу теплого пола DEVI

Описание символа в маркировке изделия.

Тонкие нагревательные маты — нагревательные элементы покрытия, основой которых являются нагревательные кабели, которые закреплены в фабричных условиях с помощью ленты на самоклеющейся сетке и используются исключительно для обогрева пола.

Правила безопасности

Монтаж тонких нагревательных матов должен осуществляться в соответствии с местными строительными нормами и правилами монтажа электроприборов, а также в соответствии с положениями настоящей инструкции по монтажу.

• Оборудование может использоваться детьми в возрасте от 8 лет и людьми с ограниченными физическими, сенсорными и психическими возможностями или недостатком опыта под наблюдением или при условии предоставления таким людям инструкций по безопасному применению прибора и пониманием ими возможного риска.
• Детям запрещено играть с изделием.
• Запрещается чистка и обслуживание изделия детьми без присмотра взрослых.
• Перед началом работ по монтажу или обслуживанию отключите напряжение питания.
• В соответствии с местными нормами и правилами по электричеству, каждый экран нагревательного кабеля должен быть заземлен, а кабель должен быть подключен через устройство защитного отключения (УЗО).
• Подключение должно выполняться через устройство защитного отключения (УЗО) с дифференциальным током срабатывания не более ЗО мА, (для ванных комнат - не более 10 мА).
• Тонкие маты необходимо соединять через выключатель, обеспечивающий отключение всех полюсов и который можно зафиксировать в выключенном положении.
• Тонкий мат должен быть оборудован предохранителем или автоматическим выключателем соответствующего номинала в соответствии с местными нормами.
• Тонкие маты всегда должны быть полностью покрыты плотным слоем негорючего материала, например бетона, стяжки или клея для плитки на глубине менее 5 мм.
• Тонкие маты всегда должны управляться терморегулятором, с ограничением температуры пола на уровне 35 ° С (DEVIreg ™ Smart, DEVIreg ™ Touch, DEVIreg ™ Opti или DEVIreg ™ 530M).
• He превышайте максимальную плотность теплового потока (Вт / м2), рассчитанную для определенного применения.
• Нагревательный кабель запрещается разрезать или укорачивать.
• Все тонкие маты, расположенные в одном помещении, должны иметь одинаковую плотность теплового потока (Вт / м2), если они не подключены к отдельным терморегуляторам и датчикам температуры пола.
• На этикетке комплекта поставки следует указать расположение тонкого мата, а этикетку следует наклеить рядом с электрощитом.
• Если кабель питания поврежден, то его, чтобы избежать опасности, необходимо заменить у производителя, сервисного агента или лица с аналогичной квалификацией.

О наличии тонкого мата на объекте необходимо сообщать:

• предупредительными знаками в отсеке для предохранителей и в электрощите или маркировкой на муфтах подключения к питанию;
• в любой документации по электрооборудованию.

Указания по монтажу

• Монтаж нагревательных матов Не рекомендуется проводить при температуре ниже -5 ° С.
• Если в процессе монтажа мата и заливки стяжки нужно ходить по элементам — делайте это очень осторожно и надевайте только мягкую обувь.
• Будьте осторожны, чтобы не повредить тонкий мат острыми инструментами, шпателями, скобами и т.п.
• Минимальное расстояние между нагревательными кабелями, между нагревательным кабелем и деталями, которые проводят ток, между нагревательным кабелем и другими источниками отопления, например трубами горячей воды и каминами, должно составлять не менее 50 мм.
• Нагревательные кабели не должны касаться друг друга или пересекаться между собой и с другими нагревательными кабелями.
• Минимальный диаметр изгиба нагревательного кабеля равен 6 диаметрам кабеля.
• Тонкие маты не предназначены для монтажа на неровных поверхностях.
• Конструкция черновой стяжки должна быть надежной, чтобы избежать оползней после монтажа.
• Надлежащим образом подготовьте место для монтажа: уберите острые предметы, грязь и тому подобное.
• Тонкий мат должен быть полностью покрыт стяжкой (мелкозернистый бетон).
• Не прокладывайте тонкие маты под стенами и стационарной мебелью.
• Не оставляйте на поверхности пола предметы, которые будут вызывать термоблокирование, например мебель, толстые ковры и тому подобное. Необходимый воздушный зазор составляет мин. б см.
• Термическое сопротивление покрытия пола не должна превышать Я <0,18м2 К / Вт (или 1,8Тод).
• Располагайте тонкие маты подальше от изоляционного материала, других источников отопления и термокомпенсирующих швов.
• Между тонким матом и препятствиями должна быть по крайней мере половина расстояния между линиями кабеля (С-С).
• Тонкие маты должны всегда плотно прилегать к теплораспределителю, например к бетону.
• Всегда разворачивайте тонкие маты нагревательными кабелями вверх.
• Будьте осторожны, чтобы не оставить повреждения на тонком мате.
• Для обеспечения более надежной фиксации можно воспользоваться термоклеем, двойной клейкой лентой или клеем для плитки.
• Когда тонкий мат достигнет границы зоны обогрева, разрежьте сетку / подложку и верните мат, прежде чем раскладывать его в противоположном направлении. Не разрезайте нагревательный кабель.
• Тонкий мат, и особенно соединения, необходимо защищать от давления и натягивания.
• Свободный конец должен быть изолирован монтажником от холодного конца для предотвращения попадания воды.

Применение

Толщина матов приведена далее, для обогрева полов и в соответствии с требованиями стандартов EN / IEC 60335-1 + EN / IEC 60335-2-96.

• DEVIheat ™ 100S / 150S
• DEVIcomfort ™ 100Т / 150Т
• DEVI mat ™ 70T / 100T / 150T / 200T

Характеристики нагревательного мата

Vегиа Quickmat 100 и Vегиа Quickmat 150 — нагревательные маты, представляющие собой экранированный нагревательный кабель, закрепленный на специальной сетке с клейким слоем. Благодаря небольшой толщине, он лучше подходит для модернизации и ремонта существующих полов, практически не поднимая их уровня.

Нагревательный мат Vегиа Quickmat изготавливается четырех типов: с удельной мощностью 100 Вт / м2 и 150 Вт / м2, двужильный или одножильный. Какая именно мощность необходима, определяется по типу основания пола. См. таблицу далее.

Примечание. Подключение к источнику питания должен выполнять квалифицированный электрик.

При подключении к стационарной электросети должен быть предусмотрен всеполюсной выключатель с зазором между контактами не менее 3 мм.

Напряжение: 230 В ~ 50 Гц

Мощность: 100 Вт / м2 и 150 Вт / м2

Толщина одножильный / двужильный: 3 / 4,5 мм

Ширина: 0,48 м

Длина: см. ярлык + 2% + 10см + -2% -10см

Соединительный провод: медный, экранированный

Внутренняя изоляция: Тефлон FEP

Оболочка: PVDF

Сертифицировано: УкрСЕПРО

Veria Quickmat предназначен и должен использоваться только для непосредственного нагрева пола.

Нагревательный мат Veria Quickmat и переходные муфты должны быть залиты клейкой мастикой, цементно-песчаной стяжкой или подобным материалом.

Примечание. Перерезать, передавливать, удлинять, укорачивать желтый нагревательный кабель запрещается при любых условиях! Нагревательный кабель не должен касаться, другого кабеля и / или теплоизолятора.

Руководство по монтажу

Поздравляем Вас с приобретением продукции Vегиа!

Монтаж в соответствии с этим руководством гарантирует высокое качество результата и много лет безотказной эксплуатации

Начало установки

А. Необходимые инструменты и принадлежности: Молоток, долото, карандаш, рулетка, нож, мультиметр, мегомметр, руководство по монтажу и план пола помещения.

Б. План: Нарисуйте план пола на миллиметровой бумаге (предыдущая страница). Нарисуйте всю мебель / шкафы и т.п., а также место установки терморегулятора и источника питания. Нагревательный мат обычно не устанавливается под предметами, стационарно закрепленными на полу, например, шкафами, душевыми поддонами, туалетами и т.п. Рекомендуется делать отступ от стен 10-15 см. Площадь нагревательного мата Veria Quickmat должна равняться или быть немного меньше, чем площадь пола обогреваемого помещения. Нарисуйте на плане пола расположение Veria Quickmat.

Примечание. Расчетная ширина зоны обогрева каждой полосы Veria Quickmat — 50 см, ширина нагревательного мата — 48 см. Поэтому рекомендуется делать отступление 2-3 см между параллельными полосами нагревательного мата Veria Quickmat.

При изменении направления установки нагревательного мата — сетку под ним можно разрезать соответствующим образом (рис. 3). Желтый нагревательный кабель запрещено разрезать при любых условиях.

В. Перенесите план с разметкой на пол, отметьте места начала и окончания нагревательного кабеля.

Проверка мата VeriaQuickmat

Перед установкой нагревательного мата необходимо проверить его сопротивление и сопротивление его изоляции.

Значение сопротивления кабеля измеряется мультиметром между центральными проводниками с прозрачной изоляцией кабелей с синей и черной оболочками (рис. 4а). Убедитесь, что измеренное значение соответствует сопротивлению указанному на ярлыке, который расположен на муфте, между нагревательным кабелем и кабелем питания. Измеренное сопротивление зависит от температуры окружающей среды и может отличаться от значения на ярлыке от -5% до + 10%. Запишите измеренное значение на странице «Подтверждение гарантии». После этого измерьте сопротивление изоляции с помощью мегомметра. Измерение проводится между экраном и соединенными между собой центральными жилами в прозрачной изоляции кабелей с синей и черной оболочками (рис. 4b). Измеренное сопротивление должно быть не менее 10 МЕ. Сделайте отметку в соответствующем поле документа, подтверждающего гарантию.

Подготовка к установке

Источник питания и датчик температуры пола (рис. 5)

Сделайте углубление (штробу) в стене, для кабелей питания и гофротрубы с датчиком температуры пола на проводе, от точки подключения терморегулятора к месту расположения датчика температуры пола. В штробу устанавливается отдельная гофротруба (рис. 5). Убедитесь, что гофротруба для датчика температуры не пересекается с нагревательным кабелем и заходит в помещение на расстояние не менее 50 см от края зоны обогреваемой а датчик расположен между линиями нагревательного кабеля. Минимальный радиус изгиба гофротрубы должен быть не менее 6 см.

Поверхность пола

Перед установкой нагревательного мата необходимо подготовить поверхность пола. Убедитесь в отсутствии острых углов и предметов, которые могут повредить нагревательный кабель или кабель питания или гофротрубу с датчиком пола. Очистите пол от пыли и грязи и прогрунтуйте его для надежной фиксации нагревательного мата (рис. 6).

Установка нагревательного мата

Удалите защитную пленку с клейкой поверхности мата. Разверните мат клейкой поверхностью вниз, согласно нарисованного плана. Расположите нагревательный мат таким образом, чтобы его кабели питания (холодные концы) были в том месте, где планируется установить терморегулятор (рис. 7).

Разворачивайте и закрепляйте нагревательный мат в соответствии с планом установки. Для изменения направления установки перед стенами, шкафами и т.п. нужно разрезать пластиковую клейкую сетку (ни в коем случае не нагревательный кабель) и продолжать установку в обратном направлении (рис. 8а-8b).

Примечание. Нагревательный кабель и соединительные муфты, в дальнейшем должны быть полностью покрыты стяжкой или подобным материалом. Для них может потребоваться сделать углубление в основе пола.

Испытания

После этого, еще раз измерьте значение сопротивления нагревательного кабеля и его изоляции (рис. 4а-4b). Используйте методы, указанные в разделе 2. Запишите результаты измерений на странице «Подтверждение гарантии».

Завершение установки

После правильного размещения нагревательного мата на полу — нажмите на его поверхность для обеспечения надежного приклеивания к полу.

Подведите и зафиксируйте кабели питания к месторасположению терморегулятора.

Перед дальнейшим монтажом покрытия, рекомендуется сначала залить нагревательный мат клейкой мастикой, самовыравнивающейся стяжкой, цементно — песчаным раствором, или подобным материалом. Стяжка должна полностью покрыть нагревательный кабель и соединительные муфты (рис. 9).

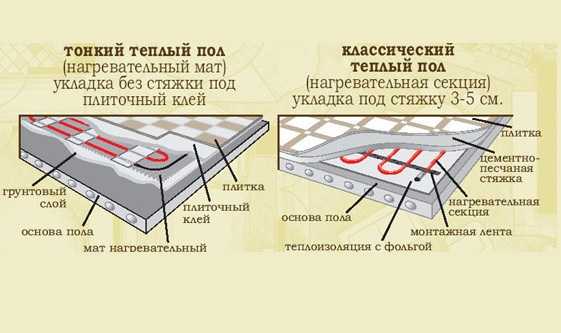

Допускается установка керамической плитки непосредственно на нагревательный мат на клейкую мастику, при условии полного покрытия нагревательного мата клейкой мастикой без полостей.

При установке деревянного или винилового покрытия, ламината, ковров и т.п., необходимо укрыть нагревательный мат клейкой мастикой, самовыравнивающейся стяжкой, цементно — песчаным раствором, или подобным материалом, толщиной, не менее 5 мм (рис. 9). Перед установкой покрытия, раствор должен полностью застыть в соответствии с указаниями производителя.

Последнее испытание

После застывания стяжки, измерьте значение сопротивления кабеля и его изоляции еще раз (рис. 4а-4b). Используйте методы, указанные в разделе 2. Запишите результаты измерений на странице «Подтверждение гарантии».

Завершая работы

После завершения установки нагревательного мата, перед подключением пол должен затвердеть. Обычно, для цементно — песчаной стяжки это продолжается З0 суток, для других материалов — согласно указаниям производителей.

Veria Quickmat обязательно должен быть подключен с использованием терморегулятора, согласно его руководства по монтажу. Монтаж и подключение к сети выполняется квалифицированным электриком в соответствии с действующими нормами и правилами. Система обогрева пола должна быть подключена к сети через устройство защитного отключения с током утечки не более З0 мА.

Фирма Veria поздравляет Вас с удачным приобретением. Теплый пол Veria повысит комфорт в Вашем доме!

Дополнительная информация. Изделие не содержит вредных веществ. Хранить в сухом, теплом месте при температуре от + 5 °С до + 30 °С. Продукция должна использоваться только по назначению. Другие условия по установке и эксплуатации данной продукции могут содержаться в рекомендациях официального поставщика, сервисного центра или продавца данной продукции.

Продукция сертифицирована «Укрметртестстандарт», 03143, г.. Киев, Метрологическая, 4.

Использование аппарата допускается детьми в возрасте от 8 лет, лицами с физическими, сенсорными или умственными недостатками, а также лицами, имеющими незначительный опыт или знания по использованию этого прибора, при условии, что такие лица получили инструкции по безопасному использованию прибора, понимают возможный риск или используют прибор под наблюдением других ответственных лиц. Не позволяйте детям играть с прибором. Не позволяйте детям проводить очистку или обслуживание прибора без присмотра.

12 летняя гарантия на VERIA Quickmat и VERIA Flexicable

Продукция VERIA была создана специально для обеспечения безотказной работы на протяжении многих лет. При условии соблюдения правильного монтажа и эксплуатации нагревательного кабеля (мата), согласно этой инструкции, компания предоставляет 12-летнюю гарантию на VERIA Quickmat и Veria Flexicable. Гарантия распространяется только на продукцию с производственными дефектами сборки и / или материалов.

Гарантия не распространяется на следующие случаи:

• Продукт был установлен с нарушением инструкции по установке и монтажу.
• Подключение нагревательного кабеля или мата было выполнено с нарушением действующих норм и правил.
• Неисправность возникла в результате неправильной установки и / или эксплуатации пола, или ошибок в выборе оборудования и / или мощностей нагревательной системы.

Предоставление гарантии также зависит от правильности заполнения сопроводительной документации, подтверждающей гарантию. Документ подтверждения гарантии хранится у владельца продукции и предъявляется в случае возникновения претензии.

В случае возникновения гарантийного случая, выполняется ремонт оборудования или его бесплатная замена.

Гарантия не распространяется на косвенные или дополнительные расходы, связанные с нахождением неисправности, демонтажом продукции, ремонтом пола, покрытия и др.

В случае предъявления претензии по гарантии — продукция направляется в компании VERIA, как оговаривалось ранее. К продукту добавляется «Подтверждение гарантии» и письменное заявление с указанием характера неисправности. Если при проведении экспертизы будет установлено, что продукция работоспособна — она ​​возвращается покупателю. При наличии неисправностей, при гарантийном случае, VERIA выполняет ремонт продукта или предоставляет новый бесплатно. Демонтированные или дефектные детали возвращаются компании VERIA. Другие претензии по гарантии VERIA не предоставляются.

1. 1.Введение

В этой инструкции по монтажу термин «нагревательный кабель» касается производственно изготовленных нагревательных кабелей определенной длины, нагревательных кабелей на бобинах, нагревательных кабелей на сетке, а также нагревательных кабелей, линии которых зафиксированы клейкой лентой.

1. 2. Правила безопасности

Монтаж нагревательных кабелей должен осуществляться в соответствии с местными строительными нормами и правилами монтажа электроприборов, а также в соответствии с положениями настоящей инструкции по монтажу.

• Перед началом работ по монтажу или обслуживанию отключите напряжение питания.
• Подключение должно выполняться через устройство защитного отключения (УЗО) с дифференциальным током срабатывания не более ЗО мА, (для ванных комнат - не более 10 мА).
• Нагревательные кабели следует подсоединить через выключатель, обеспечивающий отключение всех полюсов.
• Нагревательный кабель должен быть оборудован предохранителем или автоматическим выключателем соответствующего номинала в соответствии с местными нормами.
• Не превышайте максимальную плотность теплового потока (Вт / м), рассчитанную для определенного применения.
• Внимание! Не используйте кабели, относящиеся к классу М1, в местах с повышенными механическими нагрузками или воздействиями.

О наличии нагревательного кабеля на объекте необходимо сообщать:

• предупредительными знаками и маркировкой на муфтах подключения к питанию и/или на коротких промежутках вдоль конту

Почему у меня не работает теплый пол? Советы по устранению неполадок! Часть 1

В этой первой части нашего руководства «Почему у меня не работает теплый пол?» мы рассмотрим; тест полотенца, питание, проверка цепи и датчики. Но если это связано с термостатом, прочитайте нашу часть 2 этой темы блога.

Почему у меня не работает пол с подогревом? Иногда ваш электрический теплый пол кажется, что он просто не будет работать, и это может быть очень неприятно, особенно если он всегда работал раньше, вы привыкли к хорошим теплым полам, а теперь почему-то кажется, что он не работает! Но не беспокойтесь. Наиболее распространенные проблемы, как правило, относительно просты и могут быть устранены по телефону одним из наших дружелюбных и знающих специалистов по работе с клиентами.

Наша команда имеет дело с сотнями звонков в год, и мы в значительной степени слышали все это от собачьих кроватей, накрытых датчиками температуры, отопления, подключенного напрямую к сети без термостата, и даже от изоляционной плиты, установленной НАД системой подогрева пола!

Это открытое и честное руководство даст вам несколько простых решений для наиболее распространенных проблем с электрическим теплым полом и поможет вам снова стать красивым и теплым.

Верно сказать, что электрические теплые полы — это очень простой нагревательный кабель, который очень редко выходит из строя, если он правильно установлен и настроен. Большинство возникающих проблем можно свести к изменению настроек термостата или простым изменениям в электрике или образе жизни.

Сила есть? Хороший! Проведите тест полотенцем в ручном режиме, чтобы проверить, работает ли отопление.

Чтобы обойти любые настройки расписания нагрева, вы можете перевести термостат в ручной режим, чтобы проверить, работает ли отопление быстро и легко. На программируемом термостате (модель SCP) просто нажмите кнопку настроек, чтобы на дисплее появился значок руки. Это указывает на то, что термостат находится в ручном режиме. В ручном режиме термостат будет нагревать пол до заданной температуры независимо от времени суток, если заданная температура установлена ​​выше измеренной температуры пола или помещения.

Чтобы провести тест с полотенцем, возьмите большое банное полотенце и сложите его несколько раз. Поместите это над участком пола, где вы ожидаете, что там будет отопление. Теперь используйте стрелку вверх, чтобы установить желаемую температуру на 30°C. (Мы говорим 30°C, потому что это обычно всегда выше, чем текущая температура пола, но эту температуру следует использовать только в течение коротких периодов времени во время тестирования и устранения неполадок, а максимальная рекомендуемая температура пола 27°C должна соблюдаться при нормальных условиях. операция). Вы должны увидеть значок пламени на экране и услышать щелчок термостата, когда он включает нагрев. Примерно через 15 минут вы почувствуете, как пол под полотенцем нагревается. Если вы это сделаете, вы знаете, что ваша система подогрева пола в порядке и работает должным образом. Теперь вы можете убрать полотенце и оставить комнату нагреваться на некоторое время.

Утепленный пол в небольшой комнате должен прогреться примерно за 30 минут, но если утепление отсутствует или отопление включается впервые, это может занять больше времени. Оставьте этаж на пару часов и вернитесь. Если пол теплый, то все в порядке. В противном случае у вас может быть проблема с потерей тепла. В этой ситуации лучше всего поговорить с вашим установщиком, чтобы узнать, какая система электрического теплого пола была заложена, какой был исходный черновой пол и была ли уложена какая-либо изоляция до того, как отопление было уложено. Получив эту информацию, вы можете позвонить нам, и мы сможем сообщить, есть ли вероятность возникновения проблемы с потерей тепла.

К сожалению, если есть проблема с потерей тепла, вы мало что можете сделать, чтобы решить ее, кроме как установить дополнительный обогреватель или снять пол и систему отопления и начать все сначала, но на этот раз включите изоляцию основания и, возможно, более высокую мощность нагрева. систему, если требуется. Чтобы максимально избежать этой проблемы, компания ThermoSphere всегда включает изоляцию в каждое предложение. Изоляционная плита рекомендуется для предотвращения потерь тепла вниз, ускорения времени нагрева и повышения эффективности вашей системы подогрева пола. Часто это первое, что нужно исключить из проекта, чтобы «сэкономить деньги», но это не так, потому что в в долгосрочной перспективе неизолированная система будет стоить вам дороже, и вам даже может потребоваться заплатить, чтобы полностью заменить ее, если возникнет проблема с потерями тепла!

Нет признаков жизни?

Убедитесь, что все включено

Если ваш теплый пол не нагревается и на термостате нет признаков жизни, вам необходимо проверить электропитание. Одной из наиболее частых причин, по которой электрический теплый пол не работает, является то, что кто-то отключил плавкий предохранитель, который питает теплый пол!

Иногда люди решают сделать это в теплое время года, а затем, когда наступают сентябрь и октябрь, от пола не исходит тепло! Если он есть, убедитесь, что ответвление с предохранителем включено, а также убедитесь, что соответствующий мини-автоматический выключатель (MCB) в вашем потребительском блоке не сработал и не был выключен. Если один или оба этих переключателя выключены, ваш теплый пол обесточен и не включится. Включите их снова, и вы должны увидеть, как ваш термостат оживает, и вы сможете снова включить подогрев пола. Если это не сработает, возможно, потребуется заменить предохранитель в ответвлении или вам может потребоваться попросить электрика или компетентного человека проверить проводку для вас.

УЗО продолжает срабатывать? Убедитесь, что цепь не перегружена, и проверьте наличие утечки на землю.

Если электричество в вашем доме отключается каждый раз, когда включается электрический теплый пол, у вас может быть одна из двух распространенных проблем.

В первую очередь следует проверить, не перегружена ли электрическая цепь, к которой подключен электрический теплый пол. Вы можете сделать это, идентифицируя каждое электрическое устройство, которое подключено к той же цепи, что и ваш электрический теплый пол, и выключая их все. Затем включите теплый пол в ручной режим и установите температуру 27°C. Если обогрев включается и пол начинает нагреваться примерно через 10-15 минут, значит, нагревательный элемент, термостат и проводка в порядке. Хорошие новости! Теперь включите другие приборы один за другим. Если УЗО снова срабатывает, значит, у вас возникла проблема с перегрузкой в ​​этой цепи, и вам следует обратиться к электрику для устранения проблемы.

Если УЗО срабатывает, даже если все остальное выключено, у вас все еще может быть проблема с перегрузкой. Для этого нужно знать максимальную нагрузку контура, к которому подключен ваш электрический теплый пол, и общую нагрузку вашей системы электрического теплого пола. Если ваш электрический теплый пол подключен к специальной цепи питания, то общая нагрузка контура теплого пола должна быть ниже максимальной нагрузки, иначе при включении напольного отопления сработает УЗО. Если у вас есть электрическая система подогрева пола меньшего размера, которая подключена к существующей цепи через ответвление с предохранителем, общая нагрузка электрического подогрева пола не должна превышать доступную нагрузку на эту цепь.

Вам также необходимо учитывать общую нагрузку вашего термостата. Большинство электрических термостатов для теплого пола могут коммутировать электрические нагрузки до 16 ампер. Если вы собираетесь переключать систему на 16 ампер через один термостат, вам необходимо убедиться, что цепь питания может выдерживать нагрузку 16 ампер. Если вы попытаетесь переключить более 16 ампер, у термостата могут возникнуть проблемы, и УЗО сработает в качестве отказоустойчивого. Ограничение нагрузки 16 ампер также означает, что существует максимальная площадь пола, которую вы можете контролировать с помощью одного термостата. Например, если у вас есть 100 Вт/м ²  система отопления позволяет обогреть до 36 м ²  на одном термостате на 16 ампер. При мощности 150 Вт/м ² вы можете нагреть до 24 м ² , а с системой 200 Вт/м ²  можно нагреть до 18 м ² на один термостат.

Если текущая нагрузка вашей системы электрического теплого пола превышает максимальную нагрузку существующей цепи питания, вам необходимо вызвать электрика и установить специальный источник питания для вашего теплого пола. Если вы хотите или вам нужно переключить более 16 ампер через один термостат, вам потребуется, чтобы электрик установил демпфирующий контактор в цепь, которая используется для переключения большей нагрузки, и избежать проблем с отключением.

Как я могу подтвердить утечку земли и что я могу сделать, чтобы исправить это?

Если вы исключили перегрузку, а ваша электрическая система обогрева пола относительно мала (менее 20 м ² ), на самом деле может быть некоторое повреждение кабеля для обогрева пола, вызывающее так называемую «утечку на землю».

Это происходит, когда изоляция вокруг электрического кабеля повреждена, а электричество проводится по заземляющему кабелю и обнаруживается УЗО. В целях безопасности, как только это происходит, УЗО отключает питание цепи – для этого оно и предназначено! Если это происходит с вашей системой электрического обогрева пола, ее обычно можно исправить без особых нарушений, так что не беспокойтесь. Всегда полезно убедиться, что есть утечка на землю, прежде чем вызывать инженера по ремонту. Это может сделать электрик, и им понадобится тестер изоляции. Вот наше видео, в котором показано , как провести испытание изоляции в системе электрического теплого пола.

Если проверка показывает, что есть утечка на землю, следующим этапом является вызов инженера по ремонту. Они приедут к вам домой и с помощью своего оборудования найдут неисправность в кабеле. Плохая новость заключается в том, что им придется занять небольшой участок пола, чтобы осмотреть повреждения и провести ремонт. Используемое ими оборудование может точно определить поврежденный участок кабеля размером с монету в 2 фунта стерлингов, поэтому обычно требуется только одна плитка.

После того, как кабель будет отремонтирован, протестирован и снова заработает, вы можете заказать замену плитки, чтобы пол снова стал качественным. Стоимость ремонта покрывается пожизненной гарантией ThermoSphere, если выяснится, что неисправность связана с производственным дефектом или дефектом материала. Так что не забудьте зарегистрировать гарантию! Если неисправность возникла в результате повреждения во время установки или какой-либо ошибки, то посещение платное и обычно стоит от 200 до 400 фунтов стерлингов в зависимости от компании, которую вы используете, вашего местоположения, сложности ремонта и времени. года. В компании ThermoSphere нет инженеров по ремонту, и мы вообще не получаем прибыли от ремонта или сервисных визитов. Мы можем порекомендовать вам ремонтную компанию, если она вам понадобится.

Проверьте значения сопротивления вашего нагревательного кабеля

Можно провести испытание на сопротивление вашей системы обогрева пола, чтобы убедиться, что нагревательные кабели в порядке, не обрезаны, не удлинились и не повреждены. Каждый нагревательный кабель изготавливается с определенным значением сопротивления, которое предназначено для обеспечения необходимой тепловой мощности. При изменении длины кабеля изменяется значение сопротивления, что неблагоприятно влияет на работу системы отопления.

Для проверки сопротивления необходимо знать, какой нагревательный мат или кабель был установлен и каково ожидаемое значение сопротивления. Вы найдете значение сопротивления на упаковочной этикетке, на этикетке с холодным хвостом и подробно на тестовой этикетке в руководстве по эксплуатации, которое должно было быть передано домовладельцу при передаче по гарантии. Если у вас нет записи о значении сопротивления, мы обычно можем определить, какой продукт был установлен, просмотрев счета-фактуры, планы или квитанции о покупке. С помощью этой информации мы можем сказать, каким должно быть сопротивление.

Как только вы узнаете ожидаемое значение сопротивления, вы можете сравнить его с проверенными значениями. Чтобы проверить сопротивление, вам необходимо отключить электропитание, снять термостат со стены и отсоединить нагревательные кабели под напряжением и нейтралью от их клемм. Подсоедините каждый кабель к зажиму на тестовом измерителе и установите на измерителе правильное значение сопротивления. Для значений сопротивления менее 200 Ом можно использовать настройку 200 Ом. Если вы ожидаете показания более 200 Ом, вам необходимо использовать настройку 2000 Ом. Некоторые измерители имеют другие настройки наших функций автоматического выбора диапазона, поэтому, если вы сомневаетесь, обратитесь к инструкциям измерителя и используйте настройку, соответствующую ожидаемому значению сопротивления.

Измеренное сопротивление должно быть в пределах от -5 до +10% от заводских значений. Если да, то у вас все хорошо. Если нет, вам необходимо провести дальнейшее расследование, поскольку у вас может не быть верной информации о вашей системе отопления, или кабель мог быть обрезан или удлинён, и вам нужно посетить ремонт. Позвоните нам для консультации или читайте дальше!

Узнайте больше о тестировании системы

Есть ли у вас в комнате коврики, циновки или лежаки для собак?

Как вы теперь знаете, ваш теплый пол не включится, пока измеренная температура не упадет ниже желаемой установленной температуры. Большинство людей, как правило, настраивают свои термостаты для подогрева пола на измерение температуры пола и имеют датчик температуры пола где-то под полом. Работа этого датчика состоит в том, чтобы измерять температуру пола и сообщать термостату, когда включать и выключать.

Иногда датчик температуры пола установлен не в лучшем месте и на него могут влиять другие температурные воздействия. Например, если датчик пола находится в области, покрытой изоляционным материалом, таким как коврик, ковер или собачья подстилка, эта область пола будет нагреваться намного быстрее, чем остальная часть пола, и в результате Датчик будет думать, что весь пол прогрелся, и отключит обогрев до того, как остальная часть пола успеет нагреться. Простое перемещение изолирующего объекта позволит датчику пола считывать более точную температуру для всего пола, и в результате комната станет более теплой и комфортной.

Важно не покрывать пол с подогревом чем-либо слишком толстым (с теплоизоляцией выше 2,5TOG), потому что это не позволяет теплу отводиться от кабелей к полу, что может привести к перегреву и выходу кабеля из строя. . Если вам нужно иметь что-то вроде собачьей кровати в комнате, вы должны получить такую, у которой есть маленькие ножки или ножки, которые позволяют воздуху циркулировать. Коврики и циновки не рекомендуются на полах с подогревом.

Убедитесь, что датчики температуры не повреждены!

Датчик температуры является одним из наиболее важных компонентов системы электрического теплого пола, поскольку он определяет, когда отопление должно быть включено или выключено. Если ваш обогрев не работает, вы должны проверить датчики температуры в порядке.

Датчик температуры окружающей среды расположен на нижней стороне дисплея термостата. Похоже на маленькую черную бусину. Убедитесь, что датчик не закрыт, не поврежден и не вдавлен в термостат.

Если это так, свяжитесь с нами, и мы поможем вам узнать, можно ли это исправить. Если вам нужна замена термостата, мы можем организовать это для вас.

Вам также необходимо проверить датчик температуры пола, если он используется в вашей системе. Даже несмотря на то, что датчик пола будет находиться под полом (мы надеемся!), вы все равно можете проверить, работает он или нет, а в некоторых случаях их даже можно заменить. Вы должны действительно пытаться это сделать, только если вы разбираетесь в электрике и имеете мультиметр. Перед началом работы отключите электропитание!

Снимите дисплей с монтажной пластины и отверните крепежные винты, чтобы снять термостат со стены. Ослабьте клеммы датчика и снимите провода. Используйте зажимы на вашем измерительном приборе и прикрепите по одному к каждому из проводов датчика (полярность отсутствует). Включите измеритель и переключите его на сопротивление 20 кОм. Температурные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C, поэтому, как правило, показания сопротивления должны составлять 8-12 кОм, если датчик является одним из наших и не был поврежден. Если вы получаете другое значение сопротивления, возможно, у вас установлен несовместимый датчик. Если показания сопротивления отсутствуют, датчик поврежден.

В обоих случаях идеальным решением является удаление датчика пола и установка нового совместимого датчика. Это невозможно, если не использовался кабель датчика, но, к счастью, есть и другие варианты! Если термостат находится в той же комнате, что и отопление, то вы можете переключить его на использование датчика температуры окружающего воздуха. Это нормально для плиточных полов, но может не подойти, если у вас есть другие напольные покрытия, такие как винил, которые имеют определенные максимальные температуры.

В этой ситуации рекомендуется заменить термостат на тот, который совместим с беспроводным датчиком температуры, таким как программируемый термостат Bluetooth (BT21). Вместе с этим термостатом вы также можете купить и установить беспроводной датчик температуры с батарейным питанием. Это может быть размещено на низком уровне или даже на полу и поможет ограничить температуру пола. BT21 с беспроводным датчиком также идеально подходит для измерения температуры окружающей среды в отапливаемом помещении, если ваш термостат не может быть расположен в том же помещении.

Ого, сколько информации! Я надеюсь, что часть 1 статьи «Почему у меня не работает теплый пол» помогла объяснить некоторые вещи, которые вы, возможно, не знали об электрическом напольном отоплении. Как вы теперь знаете, большинство проблем, которые могут возникнуть, могут быть решены относительно легко, если у вас есть базовые знания в области электрики или у вас есть знакомый электрик!

Как всегда, если у вас есть какие-либо вопросы или вы хотите поговорить о вашей конкретной установке, вы можете связаться с нашей командой по работе с клиентами , которая будет рада вам помочь!

Читать следующий выпуск. .. Почему у меня не работает теплый пол? Советы по устранению неполадок (часть 2)

особенности электрических матов, инструкция по подключению и эксплуатации, отзывы

При строительстве частного дома многие сталкиваются с задачей отопления. Всем хочется обогревать не только стены, но и пол. Решением этой проблемы являются полы с подогревом, которые создают такое комфортное и приятное ощущение от прохождения по ним. Преимущество системы в том, что отсутствуют колебания теплого и холодного воздуха, как от других видов отопления, и отсутствие сквозняков.

Особенности и характеристики

Большой популярностью в интерьере пользуется теплый пол от фирмы известного производителя Devi. Материалы, выпускаемые этим брендом, изготовлены в соответствии с высокими стандартами и качеством. С этим брендом сталкивается каждый, кто решил установить теплый пол.

9Теплый пол 0002 Devi отличается от других производителей тем, что выпускает не только нагревательные кабели, но и специальное оборудование – регуляторы, соединительные элементы, терморегуляторы с ЖК-дисплеем. Создана кооперация между системами отопления. В результате этот бренд признан самым безопасным и экологичным устройством: он получил сертификат класса ISO 14001.

Основные преимущества теплого пола Devi:

• Нагрев дома происходит за достаточно короткий промежуток времени. Благодаря установленному термостату Devireg можно установить определенную постоянную температуру без риска перепадов. Вы можете управлять системой с помощью ПК. В каждой комнате можно установить разную температуру.
• Потоки энергии передаются в окружающий воздух. Они поднимаются вверх, и тепло проходит через ноги. Благодаря тому, что энергия не поднимается к потолку, она не тратится впустую, как при обычном отоплении квартиры. Поэтому тепло равномерно рассеивается по всему помещению.
• Работает независимо от основного центрального отопления.
• Не выделяет посторонних запахов и вредных паров.

• Гарантия производителя на теплый пол 10-20 лет, но реальный срок гораздо больше.
• Устанавливается под любое напольное покрытие и в определенном помещении, которое необходимо отапливать.
• Не занимает места в квартире, при этом интерьер дома не меняется.
• Подходит для семей с маленькими детьми. Благодаря автоматизированной системе, если человеческое тело касается кабеля, система автоматически отключается.

Как и многие другие виды теплых полов, продукция Devi имеет свои недостатки:

• Высокая стоимость производства.
• При хронических заболеваниях стоп использование данного прогрева запрещено.
• Особого внимания требует эксплуатация электрического пола. Если конструкция сломается, будет сложно выяснить, где произошел сбой.
• Вблизи стен теплоотдача намного больше, чем в середине пола. Поэтому устанавливать электрический пол нужно так, чтобы теплопередача распределялась равномерно.
• Электричество может повредить помещения с высокой влажностью.

Модели

Теплые полы бывают двух видов: это кабельный и нагревательный мат. Электрический кабель значительно дешевле стоимости мата, можно настроить, в какой области пола будет проходить линия обогрева. Нагревательный мат представляет собой синтетическую сетку с прикрепленными кабелями.

Благодаря определенному промежутку между кабелями эффект нагрева будет наибольшим. Использование нагревательного мата не требует первоначальной стяжки. После его установки можно приступать к напольному покрытию.

Также различают:

• сильный;
Одножильные кабели
• .

Особую репутацию имеют модели:

• Deviflex-Strong изолированные электрические кабели, которые крепятся стяжкой. Они устанавливаются в бетон на глубину 7 см. Они удобны в использовании тем, что совершенно незаметны, поэтому механические повреждения не страшны.
• Devimat — двойные или двойные тросы, прикрепленные к синтетическому материалу (нагревательные маты). Устанавливаются непосредственно под напольное покрытие (под плитку, под плитку) на монтажный клей.

• Термосистема DevIdry предназначена для полов из дерева (доски, паркет, ламинат). За счет имеющегося термостата и изоляции Devireg обеспечивается электробезопасный контакт с деревянной поверхностью. Это набор для самостоятельного изготовления. Не требует специальных навыков. База для этого не нужна.
• Девирег-термостат .

Наиболее востребован благодаря своим преимуществам:

• управление системой с помощью смартфона и компьютера по сети Wi-Fi;
• простое меню для ручной настройки системы;
9настройка системы 0131 в зависимости от типа помещения и пола;
• Восстановление настроек происходит при вводе кода.

Дизайн

В основе системы Devi лежит электрическое сопротивление металлов. Электричество нагревает металл, который передает тепло воздуху.

Конструкция электрического теплого пола Devi следующая:

• грунтовка;
• основание пола;
теплоизоляция
• ;

• гидроизоляция;
монтажная лента
• ;
нагревательный кабель
• ;
• стяжка.

При использовании нагревательных матов необходимо установить термодатчик.

Принцип работы

При подключении электрический кабель передает тепловую энергию напольному покрытию, которое является теплообменником. От этого воздух нагревается.

Процесс обогрева пола выглядит так:

• Терморегулятор Devi получает данные от термодатчика о текущей температуре.
• Ток определенной величины подается от установленной температуры для нагрева пола.
• При достижении желаемой температуры воздуха питание автоматически отключается.

При снижении температуры весь процесс возобновляется. Самая популярная модель термостата Devilink. Имеет возможность управления всей системой панельного отопления (датчики температуры, котел, радиатор). Количество потребляемой электроэнергии в зависимости от установленной температуры.

Время прогрева напольного покрытия короткое: оно происходит в течение 10 минут. От правильности выполнения монтажных работ зависит температура поверхностного обогрева.

Для того, чтобы правильно подключить систему теплого пола, необходимо ознакомиться с инструкцией по эксплуатации.

Технология монтажа

Монтаж кабельного отопления требует последовательных действий:

• Подготовка основания пола, которое должно быть идеально ровным. Для этого используется фундамент под пол. Первоначально выравнивается с помощью стяжки и растворов (гипсовых или цементных).
• Тепловая изоляция необходима для снижения теплоотдачи. Особенно рекомендуется для холодных полов (балкон, подвал, гараж). На эту роль отлично подходят пенополистирол, пробковый агломерат, стиродур. Шумоизоляция сделана без дополнительных подушек безопасности. Именно это может стать причиной выхода из строя отдельного кабеля или всей системы.
• В помещениях, где есть контакт пола с водой (баня, сауна, санузел), требуется гидроизоляция. Для этой цели подойдет обычная полиэтиленовая пленка.
• Теплоизоляция и гидроизоляция заливается смесью воды, песка и цемента (в соотношении 3:2:1).

• Для равномерного распределения тепла по полу стяжка покрывается специальной фольгой или металлической сеткой. Также используется для предотвращения перегрева кабеля, неравномерного распределения температуры.
• Перед установкой кабеля прокладывается монтажная лента. Благодаря имеющимся скобам надежно крепит кабель.
• Крепление нагревательных элементов к монтажной ленте. Датчик температуры измеряет температуру, а термостат регулирует температуру нагрева поверхности. Кабели следует прокладывать таким образом, чтобы между ними было расстояние не менее 50 мм.
• Заложенную конструкцию заливают цементной смесью. Рекомендуемая минимальная толщина заполнения 0,5-5 см.
• После полного высыхания цементной стяжки можно приступать к напольному покрытию (плитка, ламинат, керамическая плитка).

Монтаж нагревательных матов отличается простотой и удобством:

• подходит для любого напольного покрытия;
• можно уменьшить, обрезав ножницами;
Доступен самоклеящийся клей
• , который надежно фиксирует.

Уложить нагревательные маты на загрунтованную поверхность фундамента, предварительно очищенную от загрязнений. Также не должно быть неровностей и трещин.

Благодаря самоклеящемуся клею маты не смещаются. Между кабельными канавками прокладывается гофрированная труба. Другой конец выводится на стену для подключения нагревательного кабеля и датчика температуры к регулятору температуры.

Настил крепится на клеевую основу. Толщина клея должна быть не более 1 см. После этого можно будет подключить нагревательные маты к термостату. Такая система используется для ламината, паркета, ковролина.

Во избежание проблем необходимо обратить внимание на следующие рекомендации:

• Подключать датчик нагрева к общей сети только после полного высыхания стяжки (через 5 дней).
• Датчик термостата не заполняется муфтой. Его установка осуществляется в гофрированную трубу и на расстоянии 30 см от пола. При выходе из строя его можно починить без особых усилий.
• При покупке комплекта под конкретное напольное покрытие обязательно учитывайте мощность нагревательного элемента. Некоторые напольные материалы могут плохо проводить тепло или покрытие придет в негодность. В ванной силовые кабели должны быть 120Вт/кв.м. В жилых помещениях 100Вт/кв.м.

• Обязательно отмерьте необходимую длину кабеля, т.к. резать его категорически запрещено. Поэтому уменьшить не получится.
• Необходимо проверить данные сопротивления при подключении электрического кабеля.
• Перед прокладкой кабеля необходимо начертить схему с учетом расстояния до стен. Расчет необходимого материала зависит от площади помещения, отапливаемой зоны и тяжелой мебели на ножках. Существуют типы кабелей, которые не предназначены для гравитации.
• Шаг укладки можно рассчитать по формуле: h (шаг укладки, см) = (площадь S, м * 100) / (длина кабеля L, м).

• Производитель рекомендует использовать быстросохнущие смеси, которые сохнут в течение суток. Перед ее заливкой обязательно нужно сделать в стене канавку для доступа к сети датчика температуры.

• Теплоизоляция необходима не только для пола, обязательно утеплять потолок и стены, иначе тепло будет уходить наружу.

Установка и монтаж системы подогрева пола очень просты. Правильно выполненные инструкции обеспечивают долгосрочную службу.

Отзывы покупателей

Теплые полы в последнее время стали чрезвычайно популярны, в связи с чем появилось множество отзывов о продукции марки Devi.

Люди делятся вариантами использования этой системы. Например, интересно, что благодаря теплому электрическому полу солдаты, стоящие в карауле у стен Кремля, долгое время сохраняли фиксированное состояние. Ведь в стеклянные конструкции фундамента вмонтированы нагревательные кабели марки Devi.

Многие люди устанавливают в квартире теплый электрический пол, так как у них есть маленькие дети, которые постоянно находятся на полу.
