сколько весит изделие диаметром 1 метр

Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

ЖБИ кольца

Основные характеристики бетонных колец

Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.

Область применения

Сфера использования таких изделий может быть самая различная:

  • Сооружение питьевых колодцев;
  • Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
  • Строительство септиков;
  • Обустройство ливневой канализации и т. д.

Схема септика

Преимущества и недостатки

К достоинствам конструкций такого рода можно отнести:

  • Высокий уровень прочности;
  • Долговечность;
  • Морозоустойчивость;
  • Простота монтажа;
  • Простота эксплуатации;
  • Небольшая цена.

Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

Размеры конструкций

Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.

На сегодняшний день существуют кольца следующих типоразмеров:

  • КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
  • КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
  • КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

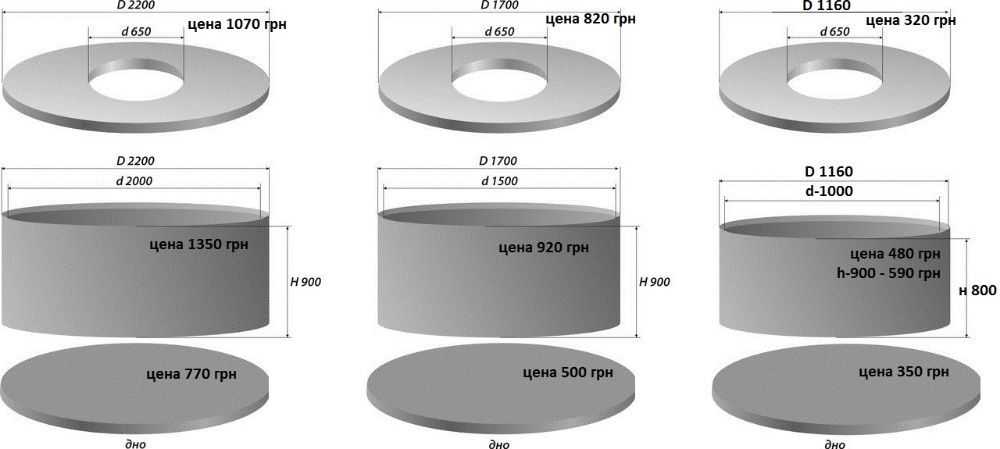

Типоразмеры

Обратите внимание!
Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.

Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.

Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.

Отличаться такие изделия от типовых могут по следующим параметрам:

  • Формой самой конструкции;
  • Толщиной стенки, которая варьируется от 65 мм до 115 мм;
  • Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
  • Высотой;
  • Диаметром.

Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

Квадратные конструкции

Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту.
Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.

Типы колец

По типу конструкции такого рода делятся на два основных типа:

  1. Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
  2. С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

Замковое кольцо

Технология изготовления

Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.

Процесс изготовления делится на следующие этапы:

  1. Подготавливается форма для заливки;
  2. В форму укладывается арматурный каркас;
  3. Производится заливка готовым бетонным раствором;
  4. Удаляются пустоты методом вибрации.

Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.

Изготовление колец в домашних условиях

Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:

  • Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
  • В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
  • Крупный наполнитель – малоокатный гравий.

Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:

  1. Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.

Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.

На фото – опалубка

  1. Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
  2. По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
  3. Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
  4. Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
  5. Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
  6. Залитую опалубку укройте плотной тканью для защиты от солнца;
  7. Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

Обустройство канализации из ЖБИ колец

Сооружение колодца

Технология монтажа канализации предусматривает процесс бетонирования дна колодца для того, чтобы предотвратить проникновение сточной воды в почву.

Совет. На современном рынке можно найти кольцами сразу с дном.
Такая конструкция позволит исключить протекание сточных вод, а также проникновение грунтовой воды внутрь канализационного бетонного колодца.

Помимо того, что необходимо произвести изоляцию дна колодца, также нужно гидроизолировать стыки между кольцами.

Для этой цели могут быть использованы следующие строительные материалы:

  • Штукатурные смеси;
  • Жидкое стекло;
  • Резиновые уплотнители.

В заключение

Простые ЖБИ

Бетонные кольца – сборные конструкции, востребованные на современном рынке для различных целей.

Независимо от того какой объект вы собираетесь строить, на современном строительном рынке вы непременно сможете найти конструкции, подходящие по размеру и по форме.

Но если подобных изделий все же не найдется, вы без труда сможете изготовить их самостоятельно, ведь процесс этот несложен и позволит сэкономить на транспортных работах. А видео в этой статье раскроет вам еще больше интересной информации о том, какими бывают железобетонные кольца.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Размер и объем колодезного кольца

Устройство питьевого колодца и канализации колодца необходимо для частной постройки. Данные сооружения должны удовлетворять санитарным нормам и служить долгие годы. Оптимальным способом для возведения данных объектов будет монтаж бетонных кольцевых изделий.

Содержание

  1. Виды и назначение бетонных колец
  2. Таблица размеров колодезного кольца согласно ГОСТ
  3. Метод изготовления
  4. Маркировка согласно ГОСТ
  5. Маркировка размеров и масса
  6. Пример расшифровки
  7. Стандартные размеры железобетонных колец
  8. Дополнительные элементы
  9. Крышки для колодцев
  10. Донные плиты
  11. Опорные кольца
  12. Кольца с крышками
  13. Монтаж колодезной конструкции
  14. Достоинства и недостатки колец из железобетона
  15. Плюсовые качества колец для колодца
  16. Недостатки ЖБИ колец

Виды и назначение бетонных колец

Бетонные кольца различаются по конструкции и стандартам размеров согласно госнормам.

По виду конструкции и стандартов размеров диаметр составляет 7 — 20 дм, а высота кольца – 1 — 10 дм.

Бетонные кольца выпускаются следующих видов:

  1. КО – дополнительные. Кольца КО изготавливаются по заказу при необходимости дополнительной единицы нестандартных габаритов или формы. Они имеют два типа: доборные и кольцо опорное КО. Применяются для установки объектов повышенной сложности и для устройства поворотных конструкций инженерных коммуникаций, а также горловины колодцев.
  2. Сборные производятся на заводе: они успешно служат в любых условиях, обладают усовершенствованными техническими свойствами: огнеупорность, морозоустойчивость, антикоррозийность.
  3. КС — стеновые кольца. Они не снабжаются дополнительными крепёжными элементами и используются для обустройства горловин колодцев. Эти жб кольца легко монтируются: поочередно друг на друга укладываются, и швы герметизируются бетонным раствором.
  4. ПН — днище. Данные железобетонные конструкции имеют герметичное дно, не пропускающее воду. Их чаще всего используют для обустройства канализационных колодцев, отстойников, септиков. Дно обеспечивает защиту конструкции от подземных вод, предотвращает прохождение вредных веществ из бетонной емкости в землю.
  5. С замком. Эти бетонные кольца представляют собой надёжную конструкцию, обеспечивающую герметичность швов бетонного колодца и повышающую устойчивость к сопровождающим факторам.
  6. ПП с плитой перекрытия. Они предназначены для монтажа глубоких колодцев. Плита перекрытия обеспечит железобетонному колодцу высокую прочность и долговечность.

Таблица размеров колодезного кольца согласно ГОСТ

На рисунке продемонстрированы основные обозначения размеров колодезного кольца: высоты, внутреннего диаметра, наружного диаметра, которые применяются далее.

Часто обозначают внешний диаметр, как Dh. Размеры колец, высота в мм,  масса одного кольца и объем железобетонных колец представлены в таблице:

Метод изготовления

В производстве колодезных жб колец применяются вибропрессный аппарат  или виброформовочный. Виброформа представляет собой 2 опалубки: сердечник и внешняя обечайка. К обечайке закрепляются вибраторы, выполняющие виброуплотнение бетонной смеси. Во время формирования изделий опалубки переставляются специальным краном-балкой. Для каждой новой детали локация смещается.

Вибропресс функционирует в такими вспомогательными устройствами, как  бетоносмеситель и бетоноукладчик. Этот аппарат производит кольца лучшего качества, чем виброформа: заглаживает поверхность изделия, формирует надежный торцевой замок. Тогда как в виброформе торцевой замок затирается вручную, что не гарантирует прочность. В производстве колец для колодца применяется смесь повышенной жесткости Ж-3 из бетона класса В15 (M200) и армирование. Арматура укладывается до наполнения формы бетонной смесью. Обычно для армирования применяют сетку Вр (200*200 мм) диаметром 4 мм. Высота армкольца не должна превышать высоту будущего кольца, оно стабилизируется фиксаторами “Звездочка”.

Особо прочные футерованные детали изготавливаются на вибропрессе с помощью полимерного кольца с анкерными ребрами, которое остается внутри изделия. Футерованные жб кольца устойчивы к щелочам, кислотам и нефтепродуктам.

После формования изделия производят распалубку. Далее производят их пропаривание. Это важный этап, суть которого состоит в свойстве вяжущих веществ увеличивать скорость гидратации при увеличении температуры. Кольца жби помещают в парочную камеру после формования, закрывают ее, и на стадии разогрева повышают температуру на 20-25 градусов в час до достижения 70-90 градусов. Затем изделие медленно остывает. В результате пропарочной процедуры железобетонное изделие набирает прочность быстрее, а прошедшие через пропаривание жби получают высочайшую прочность.

Внимание! В домашних условиях изготовить жб кольца, соответствующие стандарту, не представляется возможным.

Маркировка согласно ГОСТ

Кольцевые ЖБИ маркируются следующей аббревиатурой:

КС — стеновые. Если несколько цилиндров установить друг на друга, получится колодец некоей глубины. Внутренний Dвнутр варьируется от 700 мм до 2000мм при толщине 50-100 мм.

ПК — сквозные с крышкой на торце.

КЦД – кольцевые детали с дном.

КЛК – сборные конструкции для ливневой канализации.

КО — кольцо опорное. Ставятся внизу колодезной колонны.

КФК — дренажные. Применяются для канализации.

КВГ — смотровые. Используются для сооружения смотровых колодцев на газо- и водопроводных магистралях.

Маркировка размеров и масса

Размеры в дециметрах указываются сразу после букв: первая цифра – внутренний диаметр, а вторая – высота, увеличенная на 1 см. Сколько весит кольцо и объем, не указывается: масса изделий и объем у всех производителей разная и зависит вида наполнителя, марки цемента, массы арматуры и т.д. Стандартные значения для веса и объема железобетонных колец можно узнать из таблицы.

Пример расшифровки

В обозначении КС 15-6 указывается тип детали (стеновая), внутренний диаметр – 15 дм = 150 см, высота 6 дм = 60 см. Однако в действительности по ГОСТу нормативный размер будет меньше на 1 см, т. е. 59 см. Округляют в маркировке для удобства.

Стандартные размеры железобетонных колец

Учитывают внутренний диаметр бетонных колец для определения размера. Наружный диаметр бетонных колец для колодца или других объектов может меняться в зависимости от их прочности. В таблицах указываются значения для изделий нормативной прочности.

  • КС 7-3, КС 7-9 используются редко: для ливневых систем.
  • КС 10-3, КС 10-6, КС 10-9 с внутренним сечением 1метр. Это наиболее ходовые колодезные кольца. Оптимальные КС 10.6 проще устанавливаются.
  • КС 13.9 производится крайне редко.

  • КС 15-6, КС 15-9 подходят для хранения больших объемов. Иногда применяются при сооружении питьевых колодцев, а зачастую — для сооружения септиков/отстойников.
  • КС 20-6, КС 20-9, КС 20-12 — кольца ЖБИ 2 метра в диаметре. Двухметровые жб кольца используются для канализации (для септиков). Иногда из них сооружают питьевые колодцы.

  • КС 25.12 – деталь с внутренним диаметром 2. 5 метра. Они редко применяются в быту: установка требует спецтехнику.

Дополнительные элементы

Крышки для колодцев

Наименование Диаметр Dн, мм Диаметр Dвн, мм Толщина H, мм Объем бетона, куб.м Вес, тонн
1ПП 15 1680 700 150 0.333 0.69
1ПП 20 2200 700 160 0.608 1.37
1ПП 25 2700 700 180 1.031 2.45
1ПП 25-2 2700 700 180 1.031 2.4
1ПП 8 1000 580 170 0.134 0.33
1ПП15-1 1680 700 150 0.27 0.68
1ПП15-2 1680 700 150 0.27 0.68
1ПП20-1 2200 700 160 0. 51 1.38
1ПП20-2 2200 700 160 0.51 1.38
2ПП 15 1680 700 150 0.333 0.69
2ПП 20 2200 1000 160 0.608 1.2
2ПП 20-2 2200 1000 160 0.45 1.2
2ПП 25 2700 700 180 1.031 2.4
2ПП 25-2 2700 700 180 1.031 2.31
2ПП 8 1000 800 170 0.134 0.33
2ПП15-1 1680 700 150 0.27 0.68
2ПП15-2 1680 700 150 0.27 0.68
2ПП20-1 2200 1000 160 0.45 1.2
3ПП 15 1680 1000 150 0. 333 0.54
3ПП 15-1 1680 1000 150 0.21 0.53
3ПП 15-2 1680 1000 150 0.21 0.53
3ПП 20 2200 700 160 0.608 1.34
4ПП 20-2 2200 700 160 0.608 1.28
КЦП1.20Н 2200 700 160 0.51 1.28
КЦП1.25Н 2700 700 180 0.92 2.31
КЦП2.25 2700 700 180 0.96 2.40
ПВГ-15 1720 700 140 0.27 0.68
ПВГ-20 2240 700 160 0.57 1.43
ПВГ-25 2740 700 180 0.99 2.48
ПВК-8 1000 400 170 0. 06 0.15
ПК-10 1200 700 120 0.09 0.225
ПК-12 1450 700 140 0.18 0.45
ПК-15 1720 700 140 0.27 0.68
ПК-15-10 1720 1000 140 0.21 0.52
ПК-20 2240 700 160 0.54 1.35
ПК-20-10 2240 1000 160 0.5 1.25
ПК-25 2740 700 180 0.96 2.4
ПК-25-15 2740 1500 180 0.74 1.85
ПКБ8 1000 400 170 0.06 0.15
ПКМ8 1000 580 170 0.08 0.19
ПП 10 1160 700 150 0. 159 0.25
ПП 13 1410 700 150 0.234 0.44
ПП10-1 1160 700 150 0.1 0.25
ПП10-2 1160 700 150 0.1 0.25
ПП13-1 1410 700 150 0.18 0.45
ПП13-2 1410 700 150 0.18 0.45

Донные плиты

Наименование Диаметр D, мм Толщина h, мм Объем бетона, куб.м Вес, тонн
ПН 7 840 100 0.12 0.09
ПН10 1500 100 0.18 0.45
ПН15 2000 120 0.38 0.95
ПН20 2500 120 0.59 1.48
ПН25 3000 140 0. 98 2.45

Опорные кольца

Наименование Диаметр D, мм Диаметр d, мм Толщина H, мм Объем бетона, куб.м Вес, тонн
К-1 840 700 180 0.053 0.13
КО1 900 600 100 0.045 84
КО4 840 580 40 0.02 40
КО6 840 580 70 0.02 0.05

Кольца с крышками

Наименование Диаметр D, мм Высота H, мм Диаметр d, мм Толщина B, мм Объем бетона, куб.м Вес, кг
ПК 10 1160 890 1000 80 0.36 780
ПК 15 1680 890 1520 80 0. 61 1400

Монтаж колодезной конструкции

До монтажа колодезной конструкции необходимо выполнять следующий план действий:

  1. Определение места. Питьевые колодцы и септики устанавливаются на расстоянии не менее 5 метров от жилого помещения. К месту монтажа должен быть свободный подъезд техники и грунтовые воды должны быть на определенной глубине.
  2. Рытье котлована. Глубина ямы должна составлять высоту 2 кольцевых деталей. Из щебня и песка на дно насыпают дренажную подушку не менее 0,5 метра толщиной.
  3. Укладка. Внизу устанавливается изделие с днищем. ЖБИ устанавливаются автокраном. Места стыковок обрабатываются раствором. Иногда стыковочные швы укрепляются металлизированными скобками.

Затем к колодцу подсоединяются коммуникации, засыпают котлован, закрывают колодец сверху плитой.

Важно! ЖБ кольца для канализации и колодцев не могут устанавливаться в районах вечной мерзлоты сейсмичности выше 8 баллов. В этих природных условиях необходимы дополнительные решения.

В ЖБИ бетон и арматура замоноличиваются и образуют единый композит: оба составляющих работают вместе, сочетая свойства материалов.

Плюсовые качества колец для колодца

  • высокая огнестойкость;
  • высокая прочность: противодействие к механическим и атмосферным воздействиям. И со временем прочность возрастает;
  • неограниченный эксплуатационный срок;
  • изделиям можно придавать нужную форму прямо на месте стройки;
  • сейсмоустойчивость;
  • практичность;
  • простота монтажа благодаря крепежным деталям, скобам и выступам.

Высочайшая прочность и удобство монтажа позволяют сооружать глубокие конструкции.

Основным недостатком являются:

  • слишком большой вес бетонного кольца, что усложняет транспортировку и монтаж. ЖБИ обычно выпускаются стандартных параметров;
  • внутренние напряжения в железобетоне могут вызвать образование трещин до эксплуатации, поэтому нужны профилактические рабор=ты и контроль;
  • высокая стоимость армированных ЖБИ.



Блок потолочного вентилятора из бетона Octagon, диаметр 4 дюйма, глубина 3 дюйма,

Основной контент начинается здесь

Steel City

Производитель: ABB — Монтажные изделия

№ производителя: 54551-CFB

UPC: 785991015140

Артикул №: 78715

ABB — Монтажные изделия

№ MFR: 54551-CFB

UPC: 785991015140

Артикул №: 78715

Доступность

Местоположение В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН 0
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР В ЛУИСВИЛЛЕ 0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР 0

230 781 долларов США

$66,1644 каждый

Технические характеристики

Каталожный номер 54551-ЦФБ
Производитель ABB — Монтажные изделия
Марка Стальной город
Страна происхождения США
Сделано в США Да
Заявка Для использования с бронированным/металлическим кабелем
Цвет Серебро
Объем 35 у. е.
Материал Сталь
Количество розеток 1
Стандартный UL E2969
УПК 785991015140
Тип изделия Восьмиугольные коробки
Размер 4 дюйма в диаметре x 3 дюйма в глубину

Люк диаметром 10 футов | Oldcastle Infrastructure

Обзор

Сборные люки универсальны при строительстве подземных конструкций. Люки часто используются в отверстиях хранилищ или соединениях труб для обеспечения доступа для обслуживания и осмотра подземных систем трубопроводов, счетчиков и сооружений. Секции смотровых колодцев Oldcastle Infrastructure производятся в условиях контроля качества, чтобы обеспечить единообразие и производительность, не имеющие себе равных в отрасли. Мы предлагаем различные люки стандартных и нестандартных размеров с различными покрытиями и конструктивными элементами для использования в различных областях. Кроме того, доступны герметичные системы люков, которые могут быть изготовлены в соответствии со спецификацией. Люки доступа и обслуживания являются универсальными точками доступа к различному оборудованию и трубным соединениям. Эти люки достаточно прочны для транспортных средств, в том числе на дорогах, парковках и пешеходных дорожках. Доступны нестандартные и стандартные размеры. В зависимости от приложения и потребностей проекта эти люки могут быть настроены с различными функциями.
