Способы установки дверных доводчиков

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)


Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)




Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА




Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки



Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

  1. Вы верно выбрали модель доводчика для веса Вашей двери
  2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
  3. После установки доводчик не будет упираться куда-либо, например, в стену
  4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

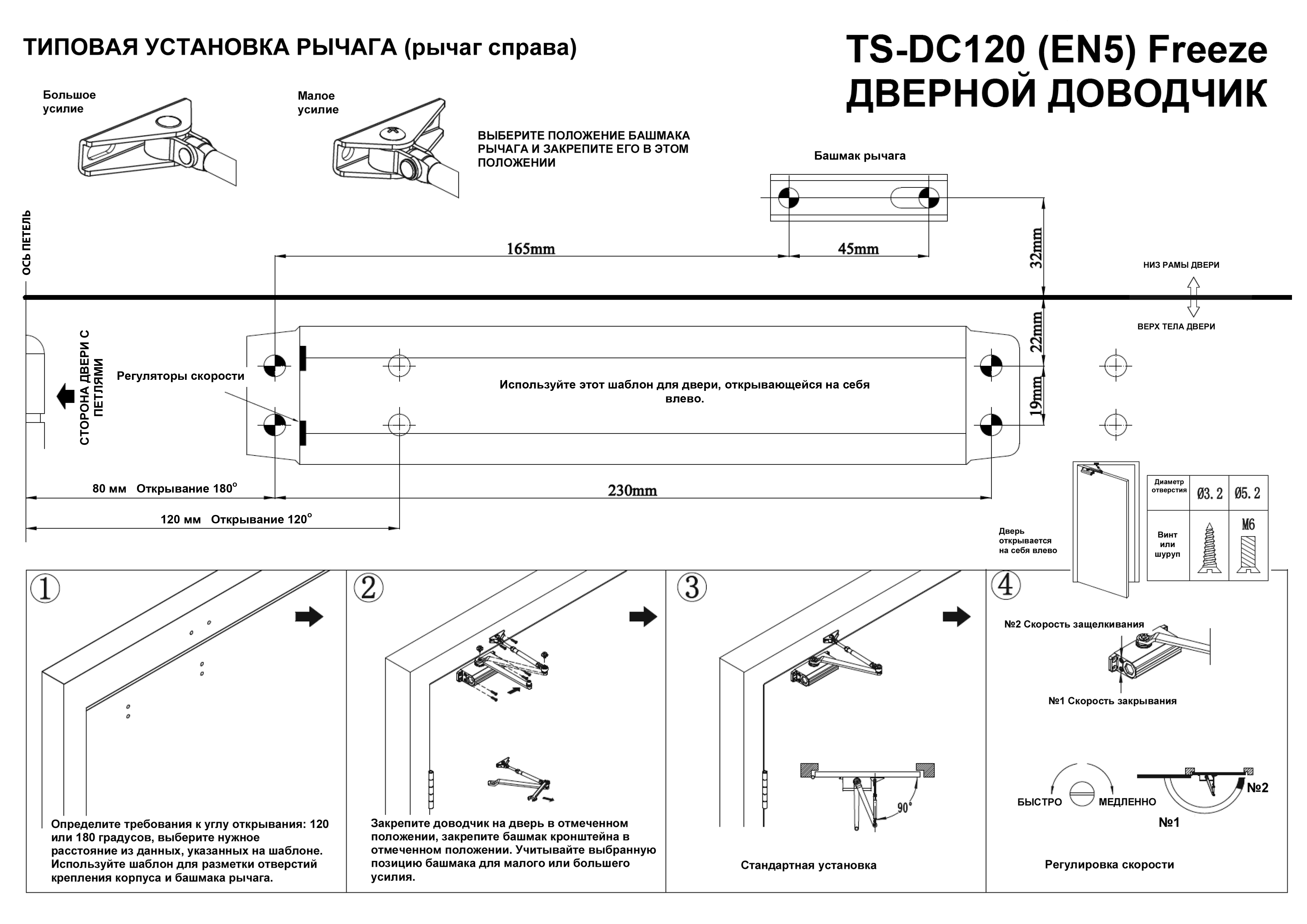

  • Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
    От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

  • Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
  • Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
  • Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
    Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
  • Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
    Если вышеперечисленные условия соблюдены, то соедините части рычага.
  • Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

    После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
    — Через полмесяца после установки проверьте затяжку шурупов и винтов
    — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
    — Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Установка доводчика на дверь своими руками: способы монтажа

Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

…

Функции

Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

…

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

По типу монтажа различают:

  • Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
  • Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
  • Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

…

По принципу передачи вращающего момента выделяют:

  • Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
  • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые пружинные петли.

Как выбрать

Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

…

Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще используют накладные модели, их можно крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

  • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
  • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

…

Как установить дверной доводчик:

  1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
  2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
  3. Привинтите корпус шурупами.
  4. То же самое выполните и для рычага.
  5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
  6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

…

Декоративные накладки маскируют корпус механизма.

Нестандартные ситуации

Если есть сложности с установкой доводчика, помогут следующие приемы:

  1. Металлический уголок. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг.
    Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
  2. Монтажная пластина. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

…

Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

Рекомендуем посмотреть видео

Установка доводчика на дверь своими руками: инструкция правильного монтажа, фото

Чтобы двери автоматически закрывались, раньше использовали пружины, противовесы с тросами и системами блоков. Сегодня устанавливают дверные доводчики.

Конструкция состоит из мощной пружины, которая находится в металлическом корпусе. Ее заливают маслом, чтобы обеспечить эффект «торможения» двери в процессе закрытия.

Ниже расскажем, как установить в домашних условиях доводчик на дверь. Установка своими руками отнимет 20-30 минут.

Виды фурнитуры

По месту расположения в помещении рычажные механизмы могут быть:

  • Уличные, стойкие к разным погодным условиям.
  • Внутренние, рассчитанные на малый вес дверной конструкции.

По месту расположения:

  • Накладные – установка проводится на поверхности двери.
  • Скрытые – расположены внутри коробки и полотна.
  • Напольные. Рассчитаны на монтаж полотен из стекла. Фиксируют створки под разным углом. Это обеспечивает плавный ход двери.

По внутреннему устройству бывают:

  • Пружинные. Старая технология, которая не используется. Имеет малую функциональность. Механизм не реагирует на смену момента при открывании двери.
  • Шестерня-рейка – популярный доводчик. В его основе идет гидравлический контур и механическая реечная передача момента. Дверь в этом случае плавно движется, при сжатии уплотнителей обеспечивается сильный прижим.
  • Кулачковая. Основа – шпиндель. При настройке задается момент вращения. Можно монтировать в любое место – на пол, на стену или в само полотно двери.

Дизайн механизма зависит от набора встроенных функций: от миниатюрной детали в любом цвете до массивной конструкции.

Класс дверных доводчиков

Изделия классифицируются по усилию закрывания, которое они создают. Идет маркировка EN1- EN7. При выборе фурнитуры обращают внимание на вес и ширину двери.

Если ширина полотна отвечает маркировке EN2, а вес − EN4, то берут последний класс детали. Это связано с тем, что более слабое усилие не справится с нагрузкой. В таблице есть комплектующие к двери, которые относятся к одному классу. Тогда в описании к доводчику указывают только одну цифру − EN5.

В пределах одного класса можно настроить усилие закрывания двери. Когда элемент имеет двойной показатель, например, EN2-3, то можно отрегулировать скорость открывания двери в зависимости от личных предпочтений. Но цена таких моделей выше.

Конструкция доводчика

Главный элемент изделий – пружина. Она помогает толкать рычаг двери.

По способу передачи усилия от рабочей пружины к рычагу различают доводчики:

  • С шарнирной тягой Фурнитура надежная, но торчащие наружу рычаги (перпендикулярно к поверхности двери) имеют не эстетичный вид. Их легко сломать по неосторожности. Дополнительный минус – по мере открывания двери приходится прикладывать значительное усилие. Для пожилых людей и детей этом может стать в будущем проблемой.
  • Со скользящим каналом Рычаг в этой модели стоит параллельно створке, что обеспечивает красивый вид. После открытия двери на 30º, усилие для дальнейшего открывания прилагать нужно гораздо меньше.
СОВЕТ! Предотвратить распахивание двери при резком движении или из-за сквозняка в помещении поможет настраиваемый гидравлический демпфер BackCheck. Он поможет снизить риск поломки двери от удара об стену, не допустит травматизма.

Обе модели элементов состоят из 2-х частей − корпуса, где находится пружина, рычага и механизма, передающих усилие в момент открывания дверного полотна. Одну часть устанавливают на полотно, а вторую – на коробку. Если двери планируют открывать «на себя», то на полотно монтируют корпус, при открывании «от себя» − рычаг.

Доводчик можно поставить не на все типы дверей. На стеклянные изделия выполнить монтаж проблематично. Для таких дверей придуман иной механизм – напольный доводчик. Там корпус с пружиной крепят к полу, а сверху видна только пластина-держатель.

Такой же держатель нужно поставить вверху. Выпускают напольные механизмы для дверей из металла и дерева. Они меньше бросаются в глаза, но чаще ломаются из-за своего расположения.

Где можно ставить

Чаще собирают доводчики на входные и внешние двери. Корпус механизма при этом находится в помещении. Монтируют на калитки и ворота. В продаже есть стойкие к низким температурам модели, но лучше, чтобы корпус механизма был защищен от воздействия непогоды. Это продлит срок службы фурнитуры.

СОВЕТ! Когда нужно оставлять дверь открытой на долгий срок, то лучше установить доводчик с опцией Hold-Open. Он помогает зафиксировать створку в открытом положении.

Тонкости выбора доводчика

При выборе изделий важны технические характеристики и класс доводчика.

Дополнительно обращают внимание на такие моменты:

  • Для удобства потребителей в документации указываются пределы использования механизма, например, ЕN-2÷ЕN-4. Величина усилия будет определяться особенностями установки детали.
  • Когда усилия одного доводчика не хватает, то приобретают парный элемент.
  • Покупать нужно изделие, которое максимально подходит к установленным дверям. Низкие характеристики фурнитуры приведут к быстрому износу доводчика. Если выбрали слишком большой размер, то появятся трудности с открыванием двери.
  • Если необходимо поставить доводчик на уличную дверь или в неотапливаемом помещении, то обратите внимание на возможности модели. В паспорте указан рабочий диапазон температур.
  • После монтажа доводчика, сразу проверьте работу фурнитуры. Легко перенастроить силу пружины, усилие, скорость открывания дверного полотна.
СОВЕТ! На складах, в кладовых или подсобных помещениях иногда нужна пауза после каждого открывания дверей и до начала их закрытия. Такая опция легко настраивается при помощи изделий с функцией задержки закрытия Delayed Closing.

Как правильно дома установить доводчик на дверь

Для монтажа понадобится линейка, дрель, карандаш и отвертка. Сверло берите «тройку», но нужно смотреть на диаметр крепления, который идет в комплекте с доводчиком. Производители комплектуют свои детали установочными шаблонами.

На заготовках изображены доводчики, есть схемы монтажных отверстий для всех элементов. На одной стороне шаблона будет инструкция для открывания дверей «на себя» со стороны петель, с другой – «от себя».

Использование шаблона

На листе будут 2 красные полосы, расположенные перпендикулярно друг другу. Горизонтальную нужно совместить с верхней частью двери, вертикальную – с линией оси петель.

СОВЕТ! Если на домашних дверях вмонтирован эластичный уплотнитель или защелки, то правильным будет установить дома доводчик дверей с точной настройкой усилия и скорости «дохлопа».

Линию петель нужно прорисовать на двери. Следует использовать линейку и карандаш. Если ставим деталь со стороны петель, нужно перенести линию середины петель вверх. При монтаже с другой стороны, важно замерить расстояние от края створки до середины петли. Этот замер нужно отметить с другой стороны и прорисовать линию.

Отверстия для доводчика

Находим в заготовке отметки для своего класса детали. При помощи сверла, шила разметим отверстия на раме и дверном полотне. В комплекте найдете крепления для металла и дерева. Выбираем сверло нужного диаметра и высверливаем отверстия в обозначенных местах.

После нужно устанавливать доводчик на свою дверь. Рычаги и корпус нужно до монтажа разъединить. Для этого откручиваем шайбу, удаляем винт, которые соединяет корпус к рычагам.

Варианты монтажа на дому дверного доводчика

Поставить деталь можно различными способами. Треугольник, который образуется между рычажной системой и полотном, влияет на силу прижимания к коробке. Чтобы дверь закрывалась плавно, следует настраиваемую часть укоротить, чтобы она составляла с полотном угол 90º. Для увеличения силы закрывания рычаг удлиняют. Тогда прямой угол образуется жестким коленом.

В некоторых случаях приходится использовать альтернативные схемы монтажа рычажного механизма. Это касается тяжелых дверей и межкомнатных входных полотен. Для крепления доводчика применяют уголки и пластины.

Производители могут выпускать такие детали в комплекте. При желании их можно купить отдельно. Выбор пластины или уголка зависит от конструкции двери, габаритов доводчика. Выяснить эти параметры поможет консультант в строительном магазине.

Если дверь глухая, а открывается наружу, то деталь ставится на монтажный уголок. Обе детали должны после монтажа располагаться на единой плоскости относительно самой двери.

Когда на двери нет плоского участка для установки доводчика или кронштейна, то их монтируют на закрепленную монтажную планку. Этот элемент позволит вывести механизм за край полотна, если другие варианты креплений невозможны или выглядят некрасиво.

СОВЕТ! Доводчик с системой «термозаслонки» лучше покупать для «холодных» дверей. Деталь не будет реагировать на скачки температуры. За счет смены вязкости масла в механизме доводчик будет сужаться и расширяться.
На дверь из пластика

Установку доводчика дома на пластиковую дверь делают так же, как описано выше. Отличие состоит только в малом весе двери. Излишне мощная деталь разрушить материал, так что лучше брать наибольший элемент из двух классов.

На дверь из металла

Класс мощности доводчика подбирают в соответствии с массой полотна. В процессе установки доводчика на металлическую дверь применяют саморезы по металлу или винты. В последнем случае нужно нарезать резьбу метчиком перед закреплением доводчика.

Ставим скрытые доводчики

Принцип установки таких механизмов напоминает монтаж доводчика рычажного типа. Не все межкомнатные конструкции могут выдержать эту модель доводчика из-за тонкого полотна.

Скрытые механизмы бывают:

  • Верхними. Требуют точности в работе и аккуратности. В полотне делают отверстие, куда монтируют корпус механизма.
  • Напольными. Используют для установки на дверь из стекла, иногда – на деревянные или пластиковые конструкции.
  • В виде петель. Используются для легких конструкций. Подходят для межкомнатных дверей. Сложность в установке в том, что нужно определить правильную ось в процессе работы. Подобная фурнитура монтируется с небольшим нарушением вертикального расположения.

Металлические двери считаются тяжелыми для доводящего оборудования. Поэтому в этом случае используют элементы с внешним рычагом.

Настройка фурнитуры

Доводчики для дверного полотна имеют разнообразную конструкцию. Настраиваемые винты находятся в разных местах. Точная информация есть в паспорте товара.

Общие правила регулировки доводчика:

  • если вращать винт детали по часовой стрелке, то сила, скорость захлопывания двери увеличиваются.
  • прокрутка против часовой стрелки замедляет силу работы элемента.

Особо крутить винты не надо. Смена в скорости закрывания створки наблюдается даже при повороте винта на четверть оборота. Из-за неосторожных и резких действий можно сломать доводчик, добиться того, что изнутри станет течь масло.

Настройки скорости открывания, «прихлопывания» двери будут на корпусе. Производители размещают их на лицевой или боковой поверхности корпуса доводчика. В устройстве 2 клапана для регулировки.

Некоторые модели получили 3 клапана:

  • 1 клапана помогает настроить скорость открывания двери;
  • 2 клапан нужен для регулирования плотного закрывания двери – дохлоп;
  • последний отвечает за ход конструкции при углах 90º и 80º.

Функция hold-open в доводчике помогает зафиксировать полотно в открытом положении под углом 90º. Но эта опция встречается не во всех моделях. При необходимости hold-open можно приобрести отдельно.

СОВЕТ! Если дома стоят двустворчатые двери, то можно дополнительно ставить механизм одновременного закрывания обеих створок.

Правила эксплуатации доводчиков

Эти советы помогут продлить период службы дверной фурнитуры:

  1. Нельзя использовать доводчики как ограничители максимального открывания двери. Механизм не прослужит долго. Рекомендуется вместе с установкой доводчика применить амортизирующие упоры на дверь, которые крепят к полу или стене. Некоторые модели имеют слайдерное расположение рычага. У них уже встроены ограничители предельного открытия.
  2. Запрещено блокировать дверь в открытом положении тяжелыми предметами (камнями, стульями, кирпичами, клиньям и т.д.). Если нужно на время оставить вход открытым, просто снимите рычажную систему. Многие доводчики оснащаются разъемными тягами.
  3. Не пытайтесь увеличить скорость закрытия двери принудительно. Механизм быстро сломается.
  4. Не висните на двери, не разрешайте детям кататься на них, не подвешивайте на ручки значительный груз.
  5. Фурнитура прослужит долго, если сама дверная конструкция двери не имеет дефектов. Перед монтажом рычажного механизма проверьте подгонку защелок, геометрию дверного полотна, крепления в петлях.
  6. Когда нужно поставить доводчик на улице, используйте защиту механизма от УФ-излучения и осадков. Обязательно проводите сезонную настройку скоростей «закрывания» и «доводки» при смене температуры на 10ºС-15ºС. Как минимум дважды в год.
  7. Через полмесяца после монтажа доводчика на дверь, проверьте затяжку винтов и шурупов.
  8. Раз в год меняйте смазку в шарнире соединения 2-х половинок тяги механизма. В ходе эксплуатации масло в пружине утрачивает вязкость. Дополнительно смазывайте шарнирные узлов механизма консистентной смазкой.
  9. После настройки «дохлопа» и «дожима» следует закрыть ось доводчика декоративным колпачком.

Следуйте правилам установки и использования дверного доводчика от производителя. Тогда он прослужит весь срок, указанный в паспорте изделия.

Теперь работу можно считать завершенной, стоит приступить к использованию двери. Информация по установке рычажного механизма содержится в каждой инструкции, которая идет в комплекте с доводчиком. Если возникнут сложности во время работы, то лучше обратиться к специалистам.

как правильно установить механизм на входную дверь? Монтаж устройства своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Зачем нужна установка доводчика?

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Выбор способа крепления

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Регулировка и настройка

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса. Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Как установить доводчик на дверь

У нас в подъезде, вторая дверь (не уличная) постоянно открытая. ТО есть тепло уходит из подъезда, и нужно было с этим что-то решать. Вешали на нее пружину, но она ужасно хлопает, мне как жителю первого этажа очень не комфортно! Поэтому после не долгих раздумий решили поставить доводчик на эту дверь. Это и эстетично (по сравнению с пружиной), да и дверь будет постоянно закрытая. Ставить решил сам (так сказать помочь подъезду). Поэтому сегодня я выкладываю полезную статью – как установить доводчик своими руками на дверь, в моем случае она деревянная, но установка на пластиковую или металлическую дверь будет отличаться не многим. Читайте дальше …

Как обычно будет фото и видео материал по установке. Так что после фото и текста, можете посмотреть подробное видео.

Про то, как выбирали доводчик, можете почитать здесь. НО сегодня именно установка.

Сам доводчик для двери

Купили доводчик с усилием в 50 килограмм, для нашей деревянной двери это более чем достаточно.

Комплектность состоит из:

—          ножки доводчика, или еще ее называют рычаг

—          сам доводчик, у нас он закрытый морозоустойчивый, с двумя регулировочными болтами

—          далее декоративная крышка

—          комплект крепления

—          и конечно же инструкция

Как видите комплектация, что не наесть самая простая, ничего сверхъестественного в ней нет.

Проверка доводчика

Начинается самое интересное. Прежде чем нам устанавливать доводчик, нужно примерить ножку, иногда она одевается довольно сложно.

У меня садится хорошо, пробуем закрутить крепежный болт.

Все нормально, дальше я проверил, как работает ножка, она должна нормально отгибаться. Нужно отметить, чем больше у вас усилие доводчика, тем сложнее она будет отгибаться.

Все проверено, все работает, теперь можно переходить к самой установке.

Изучаем схему

У многих перед установкой возникает много вопросов, например — куда крепить сам доводчик, а куда ножку, на дверь или на коробку двери? Ребята все просто, тут как вам удобно, можно и так и так, именно так написано в инструкции и для этого у доводчика два крепления. Сверху корпуса и снизу.

Вот инструкция

1)      Вариант крепления. Когда доводчик устанавливается на коробку двери, а «лапка» на саму дверь. Это так называемый «внутренний метод» крепления – доводчик устанавливается, когда дверь открывается от себя, толкаете изнутри.

2)      Вариант крепления. Когда доводчик устанавливается на дверь, а «лапка» на коробку двери. Этот метод «внешний» — доводчик устанавливается, когда дверь открывается на себя, снаружи – на себя.

Я выбрал второй вариант, просто у меня не получится закрепить доводчик на коробку, потому что наверху «обналичка» двери. Я выбрал «внешний» метод – доводчик на дверь, лапка на коробку, под «обналичку».

Начинаем установку

Для начала я решил приложить к двери и посмотреть, ничего не мешает, все нормально встает?!

ДА все нормально, можно снимать размеры с инструкции и крепить доводчик. Переводим все размеры на дверь, думаю тут все понятно, объяснять не нужно.

Для тех кто не понял — у меня сам доводчик от угла двери устанавливается на расстоянии 45 мм (от верхней точки 16 мм), лапка на расстоянии 170 м, а от лапки до доводчика расстояние в 51 мм.

Далее отмеряем все эти размеры на двери карандашом. Я еще прогнал сразу «саморезы» по дереву, из набора не стал брать, так как они толстые и не подойдут для тонкой деревянной двери. Прогонял «саморезы», потому что у меня нет шуруповерта, делал все обычной отверткой! Если есть шуруповерт можно закрутить все сразу. НА пластиковую дверь, устанавливается также как и на деревянную, можно обойтись обычной отверткой, а вот на металл придется сверлить маленький отверстия, под болты.

Теперь откручиваем «саморезы» и устанавливаем сам доводчик.

Далее устанавливаем ножку.

Одеваем ножку на доводчик и закручиваем верхний болт.

После закрываем декоративной крышкой нижнее (не нужное) крепление.

По надобности регулируем болты для закрывания. Нужны они для более плавного или более быстрого закрывания.

На этом все, проверяем, дверь закрывается плавно!

И самое главное дверь всегда закрыта, в подъезде станет теплее и счета за отопление пойдут вниз (так как у нас установлен погодный датчик регулирования, который сверяется и с трубами отопления в подъезде и если они остывают, то он потребляет больше). А с закрытой дверью потребление будет меньше, я думаю на 10 – 20 процентов.

А сейчас видео версия статьи, смотрим

Установка доводчика двери видео

Так что устанавливайте доводчики действительно полезная вещь, притом если у вас есть погодные датчики регулирования.

НА это все, читайте наш, строительный сайт, только полезные статьи.

Как установить доводчик на дверь

Возможно, не так часто приходится сталкиваться с необходимостью установки доводчика на дверь. Тем не менее, если возникла такая ситуация, стоит предварительно ознакомиться с некоторыми рекомендациями, чтобы последующая эксплуатация механизма не вызывала нареканий. В данной статье мы рассмотрим, как установить доводчик на дверь своими руками.

Правила установки

Виды доводчиков

В процессе монтажа соблюдайте ряд правил:

  1. Система крепежа для дверного доводчика и штанги должна быть максимально прочной. Это необходимо, поскольку на доводчик оказывается постоянное вибрационное давление при воздействии на него усилий.
  2. Доводчик двери должен устанавливаться в точном соответствии со схемой и соблюдении геометрии. Какие-либо отклонения не допустимы.
  3. Как только доводчик установлен, следует проверить точность монтажа. Движению двери не должны препятствовать перекосы, а петли не должны заедать. Если в закрытом виде дверь отходит назад, это необходимо исправить. Это бывает от того, что петли перекосились в ходе установки, либо дверь имеет большую массу. При неукоснительном исполнении всех этих правил, эксплуатационный срок механизма будет максимально долгим. В противном случае вам потребуется выполнять периодический ремонт из-за чрезмерной нагрузки на дверной доводчик.
  4. Немаловажное значение имеет и выбранное усилие, так как его регулирование осуществляется на доводчике двери. При небольшой массе межкомнатных дверей для обеспечения работоспособности механизма вполне хватит небольшого усилия. Соответственно, чем больше вес дверного полотна, тем больше усилие.

Процесс установки

Элементы доводчика

Для того чтобы правильно осуществить монтаж доводчика двери, необходимо строго следовать инструкции, прилагаемой к нему в комплекте. При неправильном выполнении установки, спустя немного времени вам придется выполнить ремонт или замену данного устройства. Итак, работа по монтажу требует выполнения следующих шагов:

  1. Разметка отверстий, необходимых для фиксации штанги и доводчика, согласно шаблону.
  2. В местах разметки следует просверлить отверстия для крепежа.
  3. Установка и регулировка дверного доводчика и штанги.

В принципе эти действия не должны вызвать никаких трудностей, но необходимо разобраться более подробно в каждом из них.

Виды монтажа дверного доводчика

Установка скрытого доводчика
  1. Устройство механизма на дверь с верхним расположением. То есть осуществляется крепеж штанги к поверхности дверной коробки, а доводчик подсоединяется к двери через штангу. Это способ отличается тем, что доводчик монтируется с наружной стороны, а открытие двери происходит вовнутрь.
  2. Классическая установка доводчика на дверь выполняется с использованием четырех винтов (саморезов), которыми фиксируется штанга на верхнюю часть двери, в то время как доводчик крепится на дверную коробку. Выбрав этот способ монтажа необходимо строго соблюдать схематические указания. Однако учтите, что каждая модель имеет свои индивидуальные замеры.
  3. Далее произведите регулировку длины штанги в соответствии с требуемым усилием двери. Как правило, необходимый вариант указан в прилагаемой инструкции. Различают две разновидности штанги:
    1. Телескопическая штанга, имеющая два подвижных элемента, один из которых выходит из первого и фиксируется крепежными винтами;
    2. Винтовая – регулировка происходит при изменении размера выкрученного элемента. Эта разновидность является более прочной и отличается длительным эксплуатационным сроком. То же самое нельзя сказать о телескопической штанге, так как она может поменять положение в случае ослабления винтов.
    3. Бывают случаи, когда проблемы с монтажом возникают из-за слишком низкого дверного проема, которые делает затруднительным даже установку доводчика. Такая ситуация решается с помощью установки доводчика на боковую сторону дверного полотна путем увеличения длины крепежной системы штанги.

Порядок выполнения установочных работ

Напольный доводчик
Обратите внимание! Как правило, дверные доводчики, фиксируемые на полу, предусматриваются на стадии проекта здания.

Чтобы установка доводчика была выполнена в соответствии со всеми требованиями, первоначально вам необходимо сделать специальную нишу в поверхности пола прямо под дверью. Далее установите направляющий механизм, таким образом, чтобы ось дверной петли совпала с осью штока.

Видео

Если вы выбрали скрытую установку, то монтаж будет выполняться прямо в поверхность двери. Для этого дверь должна иметь достаточную ширину для вмещения механизма доводчика двери. Данный способ монтажа подходит при использовании на массивных и тяжелых дверях.

Стоимость установки дверного доводчика

Устройство доводчика

Если у вас есть необходимый опыт или минимальные навыки в процессах такого рода, вы можете выполнить монтаж доводчика двери самостоятельно. Если же у вас нет опыта, либо времени можно обратиться за помощью к специалистам. Стоимость работы определяется ее сложностью и способом установки. Если вами выбран скрытый или напольный способ установки доводчика, то готовьтесь тому, что и заплатить придется гораздо больше, чем в случае с классическим вариантом. Поэтому отправляясь в магазин за устройством, решите, сколько вы готовы отдать за его установку.

DIY Руководство по установке дверного доводчика с сеткой

Доводчик с сеткой придает устойчивость штормовой или сетчатой ​​дверям и не дает им опасно раскачиваться или полностью вырываться. Получить его очень просто. Проблема в том, что многие люди не знают, как установить доводчик для двери, и нанимают профессионалов для работы, которую они могли бы сделать сами.

Вы начинаете с установки кронштейна косяка, затем соединяете его с доводчиком, прикрепляете кронштейн двери и, наконец, немного настраиваете всю систему, пока они не откроются плавно.

Если у вас есть дрель с набором сверл, новый комплект доводчика для штормовой двери и несколько шурупов, вы готовы к работе. Я покажу вам, как с умом это сделать прямо внизу…

Установка доводчика штормовой двери с помощью семи простых шагов

Пытаетесь ли вы заменить дверной доводчик или установить новый, вы Увидим, что процесс идентичный. Выберите подходящий класс дверных доводчиков с пневматическим экраном или, если хотите, гидравлический.

Я предлагаю последовать совету производителя дверей, когда дело доходит до выбора доводчика, потому что они знают, какой доводчик лучше всего подходит для вашей двери.

Есть три общих класса для доводчиков штормовых дверей:

  1. Стандартный [диаметр 1 дюйма]
  2. Тяжелый [диаметр 1-1½ дюйма]
  3. Сверхвысокий режим [1-½ дюйма с торсионным стержнем]

Не забывайте всегда заменять дверной доводчик на тот же класс.

После того, как вы выберете доводчик, пора его установить.Я объясню, как это сделать, шаг за шагом. Замена выполняется по тому же пути, только с несколькими дополнительными настройками; здесь вы можете прочитать о полном процессе замены и некоторых типичных неисправностях, связанных с дверным доводчиком.

Когда я закончу, вы увидите, что установить дверной доводчик на самом деле очень просто. Это всего лишь небольшая процедура, вот и все.

  1. Найдите идеальное место

Во-первых, найдите то место, где вы хотите разместить ближе; их можно разместить как на верхнем, так и на нижнем крае двери.Не забудьте оставить ¼ ”пространства, чтобы он мог подходить к штифту.

  1. Подготовьте дверь для кронштейна косяка

Закройте дверь, чтобы начать работу. Отодвиньте скобу косяка от двери. Было бы лучше, если бы вы держали кронштейн таким образом, чтобы прямой край совпадал с дверью. Потому что дверной кронштейн будет находиться рядом с ним, а рычаг будет проходить через два из этих кронштейнов.

Это позволит механизму потянуть дверь и закрыть ее.Не волнуйтесь; на скобках выгравировано направление, показывающее, как с этим справиться.

  1. Установите кронштейн косяка

Поместите кронштейн косяка у двери и отметьте места карандашом, чтобы помочь вам определить, где вы хотите разместить винты. Вы можете использовать молоток и гвоздь, чтобы пробить неглубокие отверстия, чтобы использовать их в качестве эталона, а затем использовать сверло с небольшими сверлами [например, долота 1/16 дюйма].

Вставьте длинные винты в отверстия, они лучше поддерживают кронштейн косяка, и вы с меньшей вероятностью столкнетесь с какими-либо проблемами с доводчиком штормовой двери.

  1. Предварительное натяжение доводчика

Пора открывать дверь. Затем установите доводчик дверной решетки, затем вставьте стопорную шайбу в стержень доводчика и прикрепите ее к кронштейну косяка с помощью короткого штифта. Слегка потяните ближе и сдвиньте шайбу рядом с маркером на стержне.

Если вы отпустите дверной доводчик, вы увидите, что стиральная машина держит ее открытой. Это называется предварительным натяжением.

  1. Соедините дверной кронштейн с доводчиком

Прикрепите дверной кронштейн к цилиндру с помощью длинного штифта после того, как вы установите дверной доводчик с сеткой.Лучше всего, если булавочные отверстия будут направлены близко к двери, поэтому, если вам нужно повернуть ее для этого, сделайте это!

Позвольте мне поделиться с вами важной деталью: если вы используете стеклянную дверь, штифт входит в первое отверстие, второе отверстие, если это дверь с сеткой. Второе отверстие означает отверстие на дальнем конце.

Это относится как к косяку, так и к дверным скобам.

  1. Установите дверной кронштейн

Теперь вам нужно снова закрыть дверь, выровнять дверной кронштейн и отметить места, где вы хотите просверлить отверстия.Если есть существующие дыры, тогда отлично, вы можете использовать их повторно. Дверной кронштейн может вмещать отверстия разных размеров, так что это плюс.

Установите кронштейн на дверь, вставив винты в отверстия. Теперь, когда он установлен, вы почти закончили работу.

[Совет от профессионалов: открытая скоба облегчает проделывание отверстий и ввинчивание в нее винтов, после чего вы можете снова прикрепить ее.]

  1. Окончательная регулировка

Давайте проверим, нужно ли нам регулировать дверцу экрана ближе.Откройте дверцу и отпустите предварительно натянутую шайбу; если все прошло хорошо, то ваша дверь плавно закроется сама собой. Если дверь не закрывается или закрывается слишком быстро / медленно, вам необходимо ее отрегулировать.

В передней части дверного доводчика есть натяжной винт, вращая его по часовой стрелке или против часовой стрелки, чтобы дверь закрывалась медленно или быстро.

Наконец-то ваш доводчик для двери готов к работе!

До свидания

Видите? Я сказал вам, что научиться устанавливать дверной доводчик не составляет большого труда.Если вы будете следовать инструкциям в точности, как я описал, для вас это будет прогулка по парку.

Пожалуйста, не забывайте проводить сезонные корректировки, чтобы избежать проблем с дверным доводчиком; тогда вы можете рассчитывать, что они прослужат долго.

Связанные сообщения, которые вы можете прочитать:

√ Как установить и настроить доводчик штормовой двери: Пошаговые инструкции

, опубликовано

Итак, что вы найдете ниже?

Установите дверной доводчик за четыре простых шага. В этой статье рассказывается об установке штормового доводчика в наиболее распространенной конфигурации.

Правильная регулировка также важна для обеспечения плавного и мягкого закрывания двери, как и установка доводчика для летних дверей-сеток или дверей для зимних штормов.

Сломанная дверь шторма (Как установить доводчик двери шторма: установка доводчика двери шторма)

Как установить и отрегулировать доводчик двери шторма

Установка доводчика двери шторма, включая регулировку для использования зимой и летом. Узнайте, как установить доводчик для штормовых дверей и дверей-сеток.Сначала прикрепите кронштейн косяка, а затем стержень доводчика двери.

Подсоедините цилиндр к дверному кронштейну и прикрепите дверной кронштейн к двери. Отрегулируйте винт для меньшей скорости и выкрутите для большей скорости. Переместите штифт из летнего и зимнего положения, чтобы переключить дверь с экрана на функцию шторма.

Читайте также:

Обзор установки доводчика штормовой двери

Несколько лет назад кому-то пришла в голову идея прикрепить пружину между дверью и дверным косяком и изобрел доводчик штормовой двери.Но это не всегда срабатывало, и слишком часто дверь просто захлопывалась, что могло привести к разбиванию стекла.

Введите пневматический доводчик двери. Пневматический дверной доводчик по-прежнему приводит в действие отпрыск, но воздушная подушка заставляет дверь плавно закрываться. Установите доводчик для штормовой двери, чтобы аккуратно закрыть штормовую и защитную дверь. Обязательно ознакомьтесь с инструкциями производителя, поскольку установка для разных моделей может отличаться.

Установка кронштейна косяка

Кронштейн косяка прикрепляет доводчик штормовой двери к косяку двери.Закройте штормовую дверь и отмерьте 1/4 дюйма от двери на косяке, к которому крепятся петли штормовой двери.

Отметьте косяк вверху и на расстоянии 1/4 дюйма от штормовой двери. Удерживая кронштейн косяка на месте, наметьте карандашом центры отверстий под винты.

Установка доводчика штормовой двери (Как установить доводчик штормовой двери)

Просверлите направляющие отверстия 1/8 дюйма для винтов. Снова установите кронштейн на дверной косяк и прикрутите его к дверному косяку с помощью прилагаемых винтов и крестовой отвертки.

Подсоедините стержень доводчика двери

Установите стопорную шайбу на стержень, выступающий из цилиндра доводчика дверцы. Лучшая часть шайбы должна указывать на цилиндр.

Поместите плоскую часть стержня в скобу косяка и удерживайте ее так, чтобы отверстие в стержне совместилось с отверстиями в скобе косяка.

Вставьте штифт в отверстие в верхней части кронштейна косяка, через отверстие в стержне и наружу нижнее отверстие кронштейна косяка.

Потяните цилиндр от кронштейна косяка до тех пор, пока два небольших выступа на штоке не окажутся за пределами трубы.Наденьте более тесную шайбу на неровности и вплотную к цилиндру.

Это будет удерживать шток и цилиндр в правильном положении для крепления дверного кронштейна к штормовой двери и прикладывать необходимое усилие к внутренней пружине.

Также читайте: Чертовы обзоры лучших дверных ручек https://toolsandgears.com/best-door-knobs-reviews/

Установите дверной кронштейн

Поместите дверной кронштейн над отверстием на конце цилиндра. Ближайшее к концу кронштейна отверстие — это «зимнее» отверстие.Проденьте штифты доводчика на длину через зимнее отверстие дверного кронштейна и отверстие цилиндра доводчика.

Закройте штормовую дверь и защелкните ее. Удерживайте дверной кронштейн напротив штормовой двери так, чтобы цилиндр доводчика и шток были на одном уровне. Отметьте отверстия для винтов на штормовой двери.

Откройте штормовую дверь. Осторожно просверлите два направляющих отверстия 1/8 дюйма в штормовом люке для дверного кронштейна. Металл на двери обычно довольно мягкий и легко сверлится.

Запустите дрель на медленной скорости и не торопитесь.Дверь очень легко просверлить полностью, а вы этого не хотите.

Закройте дверь снова и прикрепите дверной кронштейн к штормовой двери с помощью прилагаемых винтов.

Регулировка

Отрегулируйте скорость закрывания двери, поворачивая регулировочный винт на конце доводчика двери. Поворот винта по часовой стрелке замедлит дверь, а против часовой стрелки — ускорит ее.

Дверь должна закрываться, почти остановиться в нескольких дюймах от закрывания, а затем плавно закрываться.

Сетчатая дверь закрывается с меньшим усилием, чем штормовая дверь. Удерживая дверь приоткрытой, приподнимите распиновку «зимнего» отверстия дверного кронштейна, переместите цилиндр в «летнее» отверстие (самое дальнее от цилиндра) и снова вставьте штифт.

Когда наступит осень, просто переместите штифт обратно в «зимнее» отверстие, чтобы закрыть дверь со стеклянными панелями на месте.

Кредиты и ресурсы

Как установить доводчик для штормовой двери 40-077: SWISCO.com

В этом руководстве по установке объясняется, как установить SWISCO 40-077 Standard Storm. Доводчик.

Шаг 1

Отметьте на желаемой высоте сторону петель дверной коробки для кронштейн косяка на 1/4 дюйма от лицевой стороны штормовой двери и сетчатой ​​двери и не менее 1/2 дюйма от верха рама. Убедитесь, что открытая сторона кронштейна и стрелка обращены к двери. Просверлите четыре пилотных отверстия и закрепите кронштейн с 4 длинными винтами, как показано. Поместите стопорную шайбу на стержень перед выступами, как показано. для правильного натяжения.Используйте короткий штифт, чтобы подсоединить шток доводчика к кронштейну.

ПРЕДУПРЕЖДЕНИЕ

ПЕРЕД установкой дверного кронштейна убедитесь, что выступы на стержне упираются в стопорную шайбу. Это даст правильную настройку натяжения для доводчика. ПОСЛЕ После завершения установки переместите стопорную шайбу за выступы на стержне.

Шаг 2

Прикрепите дверной кронштейн к доводчику длинным штифтом, как показано.При плотно закрытой и запертой двери удерживайте доводчик и дверной кронштейн в горизонтальном положении и отметьте центральное отверстие каждого паза и просверлите два пилотных отверстия. Прикрепите к двери двумя короткими винтами, как показано на рисунке. В ближе теперь готов к работе. Откройте дверцу и переместите стопорную шайбу за выступы на стержне. Скорость закрытия регулируется поворотом регулировочного клапана по часовой стрелке для уменьшения скорости, против часовой стрелки, чтобы увеличить скорость.

УПРАВЛЯЕМЫЙ «ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ ЗАКРЫТИЯ»
Установите, как указано выше, доводчик находится в состоянии максимального защелкивания силовое положение (штифт перед отверстием). Если требуется меньшая сила фиксации, удерживайте дверь открытой примерно на 8 дюймов с помощью «Удерживающая шайба»; потяните за длинный штифт и снова вставьте его в заднее отверстие.

Дверной доводчик коммерческого класса, дверной доводчик с предохранительной пружиной — Простота установки для преобразования распашных дверей в самозакрывающиеся для дверей средней тяжести (алюминиевый сплав) Погодозащищенная заглушка для защиты от сквозняков Мягкое закрывание —

🌞Облегченный дверной доводчик — отличная альтернатива для использования на внутренних и легких наружных дверях.

🌞Этот компактный автоматический доводчик имеет характеристики и внешний вид полноразмерного доводчика, но требует меньше места на двери для установки и обеспечивает полную функциональность для любого открывания.

🌞Обычно используется в проектах, в которых указывается несколько внутренних дверных доводчиков для решения условий работы и бюджетных проблем.

ОСОБЕННОСТЬ🌞
🌸Этот дверной замок с сеткой — отличный выбор для отелей, кондоминиумов, жилых комплексов и частных домов.
🌸Номинальное натяжение пружины 3-го уровня. Корпус из алюминиевого сплава с алюминиевым напылением.
🌸Простота установки и эксплуатации. Этот доводчик можно установить как на левую, так и на правую дверь.
🌸Плотные точки соединения стрелы позволяют увеличить прочность стрелы и сгладить поверхность, чтобы уменьшить износ продукта.

🌞КАК УСТАНОВИТЬ? 🌞
1. Вставьте шестигранную отвертку в отверстие вверху.
2. Нажмите и поверните в соответствии со стрелкой, затем с помощью отвертки подденьте защелку.
3. Отрегулируйте скорость закрывания в шести регулировочных отверстиях в соответствии с весом используемой двери.
4. Установите подходящую скорость закрывания, вставьте защелку, чтобы зафиксировать ее.
5. Установите доводчик на дверную коробку.
6. Установите ручку доводчика на дверь.

🌞ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: 🌞
Цвет: серебристый
Вес двери: от 45-60 кг (99lb-132lb)
Ширина двери: 80-130 см (31,4 «-51,1»)
Диапазон открытия двери: 180º максимум

🌸 WainbowA всегда обслуживаем клиентов:

№1.Если у вас есть какие-либо вопросы о нашем продукте, вы можете связаться с нашей дружной командой, и мы ответим вам в течение 24 часов.
№2. Если вы не удовлетворены своей покупкой, мы вернем вам деньги в течение 180 дней!

Инструкции по установке дверных доводчиков

.
Название Документ № Опубликованный
Пружины CloserPlus, дополнительный лист 80-9300-0001-020 Май 2014
7500ST / PS7500ST, 7700ST / PS7700ST, Slide Track, Push or Pull, Non-Hold Open или Hold Open 80-9377-0510-020 Май 2014
7540ST, 7740ST, Slide Track, Push or Pull, без удержания в открытом положении 80-9377-0551-020 Май 2014
7540STH, 7740STH, направляющая скольжения; Толкать или тянуть, удерживать в открытом положении 80-9377-0561-020 Май 2014
Серия 7700, обычный, верхний упор или параллельные рычаги, без удержания в открытом положении 80-9377-1101-020 Апрель 2014
7500 Tri-Style (обычный, параллельный или верхний косяк), без удержания в открытом положении 80-9377-1201-020 Апрель 2014
7500SS, коррозионностойкий, только без удержания в открытом положении 80-9377-1202-020 Апрель 2014
7580, низкопрофильный рычаг, только без удержания в открытом положении 80-9377-1203-020 Апрель 2014
7500H Tri-Style (обычный, параллельный или верхний косяк), удержание в открытом положении 80-9377-3204-020 Май 2019
S7500 — только обычная рука; Без удержания открытия 80-9377-1217-020 сен 2014
JS7500 — Только верхний косяк; Без удержания открытия 80-9377-1218-020 сен 2014
P7500 — Только параллельный рычаг, без удержания в открытом положении 80-9377-1219-020 Май 2014
CLP7500, CLP7700, CloserPlus Arm, без удержания в открытом положении или без удержания в открытом положении. 80-9377-2205-020 Май 2014
CLP7500R, CLP7700R; CloserPlus Ramp Hold Open Arm 80-9377-2208-020 Апрель 2014
RP75-4010 (заменяет доводчик 4010) 80-9377-1601-020 июл 2008
RP75-4040 (заменяет доводчик 4040) 80-9377-1602-020 июл 2008
RP75-M2020 (заменяет доводчик Rixson M2020) 80-9377-1603-020 июл 2008
UNI-J7500 / UNI-J7700 80-9377-1401-020 июл 2008
UNI-7500 / UNI-7700 80-9377-1351-020 июл 2008

5 типов вариантов установки дверного доводчика

Дверные доводчики доступны с 5 различными вариантами поверхностного монтажа.Каждый вариант крепления можно использовать только при соблюдении определенных условий на проеме.

Не каждый вариант монтажа доводчика подходит для каждого проема. Одним из основных факторов, определяющих варианты монтажа, является тип кронштейна доводчика, который поставляется с доводчиком.

Другие соображения включают расположение проема, размер лицевой стороны головы на раме, размер верхней направляющей двери, размер проема, использование двери, а также эстетический вид. Некоторые из этих вариантов крепления используются чаще, чем другие.

В этом сообщении блога мы сосредоточимся на дверных доводчиках , устанавливаемых на поверхность , поскольку они более распространены, чем скрытые дверные доводчики .

Варианты монтажа доводчика двери

  1. Крепление на обычный рычаг
  2. Крепление на параллельном рычаге
  3. Крепление верхнего косяка
  4. Крепление рычага гусеницы
  5. Угловой кронштейн

Эти 5 вариантов монтажа доводчика требуют правильной установки кронштейна доводчика определенного типа. Например, параллельный рычаг нельзя установить в качестве крепления рычага гусеницы.Производитель предоставит правильный рычаг дверного доводчика, необходимый для указанного вами типа монтажа дверного доводчика.

1. Крепление на обычный рычаг

Дверные доводчики с обычным рычагом устанавливаются на вытяжной стороне проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Для корпуса доводчика потребуется, чтобы верхняя направляющая двери была достаточно широкой для установки, в противном случае для правильной установки потребуется монтажная пластина.


Доводчик с обычным рычагом часто не является предпочтительным, когда эстетика вызывает беспокойство из-за того, что рычаг доводчика выступает перпендикулярно поверхности двери, когда дверь закрыта.

2. Крепление на параллельном рычаге

Дверные доводчики с параллельными рычагами устанавливаются на толкающей стороне проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к потолку в верхней части рамы.Если верхняя направляющая двери узкая, потребуется монтажная пластина для корпуса доводчика. Когда дверь закрыта, параллельный рычаг доводчика складывается так, чтобы он был параллелен лицевой стороне двери, что делает его менее заметным и предпочтительным, когда эстетика вызывает беспокойство. Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для рычагов доводчика, что обеспечивает больший контроль при открытии.


3.Крепление верхнего косяка

Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной. Длина рычага определяется размером откоса.


«Откос» измеряется от боковой поверхности двери до лицевой стороны коробки в закрытом положении.

4. Крепление рычага гусеницы
Доводчики гусеничных рычагов

имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничный рычаг может быть установлен как на толкающей, так и на вытяжной стороне проема. В обоих случаях корпус доводчика крепится к торцу двери. Для бокового монтажа направляющая крепится к потолку рамы. При установке со стороны тяги гусеница крепится к лицевой стороне головки рамы. Однако сила закрывания на рычаге гусеницы не всегда так сильна, как у традиционных рычагов закрытия.

Гусеничные рычаги очень аккуратно прилегают к поверхности проема, что эстетично как для толкающей, так и для толкающей сторон установки.

5. Угловой кронштейн

Доводчики, устанавливаемые на угловых кронштейнах, являются наименее распространенными доводчиками, устанавливаемыми на поверхность. Это действительно необходимо только тогда, когда дверь имеет угловую или изогнутую верхнюю направляющую. Кронштейн прикреплен к вытяжной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, в то время как рычаг прикрепляется к лицевой стороне двери.При открытии двери угловой кронштейн будет выступать в проем рамы в свету, что может создать проблему с зазором над потолком.

См. Примеры некоторых доводчиков на угловых кронштейнах для арочных дверей на сайте idighardware.com.

Другие рекомендации по установке дверного доводчика

  • Для дверей, устанавливаемых снаружи, доводчик должен быть установлен внутри здания, где это возможно.
  • На внутренних проемах доводчики часто устанавливаются на наименее открытой стороне проемов.Таким образом, они будут вне поля зрения в местах общего пользования, но по-прежнему будут выполнять свои основные функции.
  • В некоторых случаях, например в школах, рекомендуется устанавливать все доводчики параллельно. Это происходит из-за того, что школьники могут повредить обычные руки или злоупотребить ими, которые тянут или повисают за торчащую обычную руку.
  • Некоторые варианты монтажа ограничивают степень открывания, поэтому обязательно проверьте данные производителя, чтобы увидеть, позволяет ли конкретное применение более близкого рычага обеспечить ожидаемый ход.
  • Для участков с высокой проходимостью усиленный кованый параллельный рычаг, вероятно, прослужит намного дольше, чем гусеничный рычаг.

По вопросам или по специальным вопросам обращайтесь к торговому представителю Beacon CDL, который поможет вам найти правильное решение для ваших требований к дверному доводчику. Также узнайте о дверных доводчиках LCN от Allegion.

Дверной доводчик Замена или установка | Слесарь кленового листа Сиэтла, ООО

Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выхода и установки доводчика рассчитывается по следующей формуле:

  • 75 $ Обращение в службу поддержки в Северный Сиэтл
  • 125-500 $ за доводчик в зависимости от вашей двери и дверной коробки.
  • 50 $ трудозатраты на установку доводчика на деревянную или металлическую дверь
  • Доплата 15 долларов в выходные и после 18:00.
Это доводчик средней мощности, который я установил для офиса.

Дверные доводчики — важная часть безопасности вашего дома. Нельзя доверять людям закрывать за собой дверь ; мы все были в ресторане, у которого не было доводчика на входной двери, и страдали от того, что люди, приходя или уходя, в холодную и ветреную ночь невольно оставляли дверь открытой в холодную и ветреную ночь.Люди часто кажутся погруженными в свои мысли и, как правило, невнимательны к высоким идеалам, касающимся комфорта и безопасности своих соседей. Вы не можете заставить их закрыть дверь. Вы должны сделать это за них.

Если вы хотите сделать ваше здание более безопасным, неплохо было бы автоматизировать закрывание двери; если дверь не закрыта, замок на двери не может делать свою работу. Если у вас установлен доводчик, неважно, насколько ваш житель отвлечен, дверь закроется за ним или за ней, и если запорная планка установлена ​​правильно, защелка вашего замка гарантирует, что только кто-то с подходящим ключом сможет войти. .Доводчик также может удерживать людей от открытия двери слишком далеко или препятствовать тому, чтобы ветер сорвал дверь с петель.

Этот старый пузатый доводчик больше не запирал дверь. Это проблема, когда бродяги слоняются по улице 24 часа в сутки. Вот Norton 7500 на замену старому доводчику. Дверь теперь запирается медленно, но твердо. Больше никаких игл на полу внутри!

Дверные доводчики различаются по нескольким параметрам. Скрытые дверные доводчики прячутся в дверной коробке.Накладные дверные доводчики монтируются либо на двери, либо на дверной коробке над дверью. Дверные доводчики обычно стоят от 125 до 500 долларов в зависимости от веса двери. Действительно сложные дверные доводчики, которые могут автоматически открываться для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.

Те капли масла на дне доводчика двери показывают, что прокладка вышла из строя. Это заставляет дверь хлопать, потому что больше нет пневматического давления в качестве сопротивления, только мощная пружина.

Замена обычного дверного доводчика занимает около 45 минут, а установка новой — час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Duranotic — темно-коричневый цвет. Вы должны выбрать тот, который подходит для другой дверной фурнитуры. При выборе цвета доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство и так этого не заметит.

Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая / черная жидкость.Когда возникает какое-либо из этих условий, это, вероятно, связано с отказом уплотнения внутри дверного доводчика и утечкой всей пневматической жидкости. Здесь становится очевидным качество вашего доводчика. Некоторые дверные доводчики не содержат всепогодные жидкости и не подходят для установки на открытом воздухе. Некоторые дверные доводчики вообще не строятся с особой тщательностью и прослужат всего несколько лет до выхода из строя. Хороший доводчик рассчитан на десять лет службы.

Если вас интересует установка доводчика самостоятельно, это можно сделать.Если отверстия уже просверлены правильно, для этого может потребоваться только отвертка Phillips и несколько часов вашего времени, а также, возможно, табурет и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и умеете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что существуют правила соответствия ADA, касающиеся того, как быстро дверь может закрываться и сколько силы требуется, чтобы открыть дверь.Инспекторы строительства в Сиэтле потребуют эти вещи, если заметят.
