Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel — шпонка, шкант, вставной шип) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности вкручивания, вклеивания или вколачивания в него другого крепёжного элемента, например, шурупа или самореза.

Деревянные дюбели (чопики или шканты)

Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Способы закрепления дюбеля[править | править код]

Сила трения — дюбель своими стенками прижимается к основанию.
Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля[править | править код]

Забивание
Завинчивание

Материал изготовления[править | править код]

Виды монтажа[править | править код]

Предварительный монтаж — дюбель устанавливается в основание на всю длину.
Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение[править | править код]

Назначение по материалу основания[править | править код]

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов

Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

Назначение по области применения[править | править код]

Размеры дюбелей, шурупов к ним и отверстий под дюбели[править | править код]

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм	Диаметр шурупа, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

Дюбель: описание,виды,характеристики,применение,фото,видео. | Строительные материалы

Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

Виды дюбелей

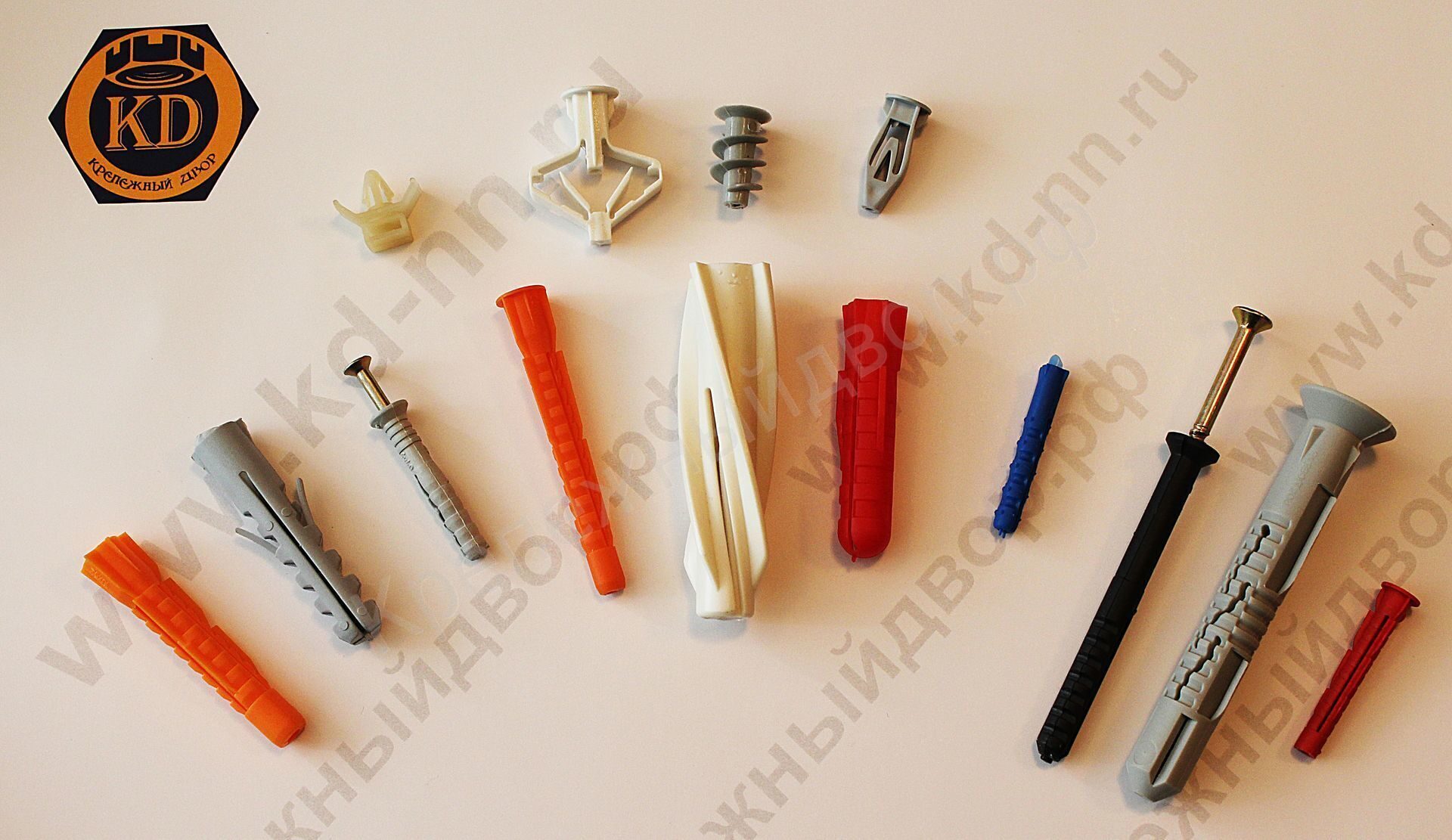

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

не прокручивается в прослабленных каналах;
хорошо держится в пористых стройматериалах;
Металлический дюбель для листовых материалов W-GS, тип Z/L
выдерживает значительные усилия, не меняя начального положения;
не позволяет крепежному элементу выпасть;
не расшатывается при знакопеременных нагрузках;
легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

нержавеющей стали;
оцинковки;
сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция дюбельного крепления позволяет использовать его для решения различных задач.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.
