Легенда раскрыта. Автоматическое получение автоматических спецификаций в Renga.

Подсчет количества строительных материалов и работ — весьма трудоемкая, но крайне важная часть документации по проекту. В связи с этим в любой BIM-системе, и российская Renga Architecture не исключение, разработаны инструменты для их автоматического создания.  Разработчики Renga смогли минимизировать временные затраты на работу со спецификациями, создав новый инструмент «Легенда». Теперь получение спецификаций в соответствии с ГОСТ больше не кажется «тайной, покрытой мраком».

После двух лет кропотливого труда над чертежами, выполняемыми вручную, я с великим удовольствием узнал, что существует ряд специализированных программ в помощь инженеру-проектировщику. К сожалению, все программы, в которых я работал в течение года, были зарубежными. Это приводило к ряду проблем, связанных, например, с несоответствием получаемых чертежей принятым в нашей стране стандартам.

В поисках их решения я столкнулся с неожиданным открытием: оказывается, в России существует отечественная BIM-система. И это Renga Architecture!

Программа в освоении оказалась достаточно простой, особенно в сравнении с Autodesk Revit. Я не могу сказать, что в совершенстве владею всеми инструментами российской BIM-системы, но за достаточно короткий срок создавать типовые проекты зданий точно научился. Я часто сталкиваюсь с созданием документации к чертежам, для меня было немаловажно, насколько легко реализована эта возможность в той или иной BIM-системе. И надо сказать, что Renga Architecture меня приятно удивила!

Вам, конечно, известно, что ни один новый проект здания или сооружения, к какому бы этапу проектирования он не относился, не может обойтись без подсчета количества используемых строительных материалов, данных о площадях и объёмах помещений, применяемых нормативных документах и т.п.

В Renga Architecture для создания таких отчетов существует инструмент «Спецификации», с помощью которого можно в автоматическом режиме сформировать необходимый перечень материалов или иных требуемых компонентов (рис.

1).

Рисунок 1. Спецификации элементов со всей 3D-модели здания, полученные с помощью инструмента «Спецификации».

Данный инструмент хорошо справляется со своей задачей и предназначен для получения отчетов со всей BIM-модели. Однако, когда мы переходим к оформлению чертежей и созданию по ним спецификаций, возникают трудности. Например, для получения поэтажной экспликации помещений, необходимо создать несколько фильтров, исключающих возможность отображения помещений с других этажей, и применить к общей спецификации. Очевидно, что на выполнение данной задачи требуется достаточное количество времени. Но не стоит переживать, так как в Renga появился еще один инструмент, который значительно сокращает трудоемкость получения спецификаций по конкретному виду или чертежу.

Инструмент получил название «Легенда», и сейчас я расскажу о его возможностях.

«Легенды», как и любой другой объект в Renga, имеют свой стиль (рис.2). Именно он позволяет управлять и настраивать вид легенды, который мы хотим применить, будь это гостовские таблицы, например, экспликация помещений, ведомость отверстий или спецификация заполнения оконных и дверных проемов, либо произвольная пользовательская таблица, на вкус архитектора.

Рисунок 2. Окно «Стили легенды».

Доступ к этим стилям можно получить через меню «Управление стилями — Стили легенд».

«Легенда» формируется на основе выбранных типов объектов, в соответствии с которыми происходит сбор данных с модели. На данном этапе инструмент обеспечивает возможность более удобного и быстрого выбора граф, из которых будет состоять спецификация, по сравнению с инструментом «Спецификация». Также уже после создания и настройки легенды при желании ее можно легко изменить, чтобы собирать в ту же таблицу данные по другим типам объектов. Для этого нужно просто поставить галочки напротив требуемых объектов (рис. 3).

Рисунок 3. Применение легенды «Спецификация объектов» из шаблона к виду.

Итак, начнем с создания экспликации помещений для первого этажа некоторого здания. Для этого необходимо в стилях легенд создать новый стиль, задать все необходимые параметры таблицы, то есть настроить будущую «Легенду», а затем применить ее к текущему виду на чертеже. После нехитрых манипуляций получаем следующее (рис. 4):



Рисунок 4. Применение созданной легенды к текущему виду на чертеже.

Как видите, в «Легенде» отображены все помещения, видимые на плане первого этажа.

Теперь откроем чертеж второго этажа и применим уже созданную легенду к нему (рис. 5).

Рисунок 5. Применение созданной легенды к плану второго этажа здания.

Нетрудно заметить, что в этом случае спецификация отображает все помещения уже не первого, а второго этажа, используя тот же стиль легенды.

Данный пример наглядно демонстрирует одну из возможностей нового инструмента: мы можем применять созданную и настроенную один раз «Легенду» к неограниченному числу видов и отображать на чертеже собранную с них информацию, что уже является признаком упрощения и эффективности работы по созданию спецификаций.

Не менее удобна и возможность переноса легенд из одного проекта в другой. Работает это так: если в одном проекте мы создаем стиль легенды, его можно скопировать в буфер обмена с помощью обычных средств, а затем вставить в другом проекте, находясь в пространстве чертежа.

Все, что потребуется при этом, — выбрать вид, к которому будет применена скопированная легенда. Форматирование «Легенды», ее графы и выбранные типы объектов для сбора данных будут сохранены, а легенда добавлена в список в стилях легенды (Рис. 6). Такая возможность недоступна для инструмента «Спецификации», что выгодно отличает «Легенды» от последнего.

Рисунок 6. Копирование стиля легенды из одного проекта в другой

Кроме того, необходимо отметить, что при работе со сборками инструмент «Легенды» позволяет составлять спецификации для каждого входящего в сборку элемента (Рис. 7).

Рисунок 7. Применение легенды к сборке.

Итак, что мы имеем в итоге? Очевидно, что «Легенды» – это новый, достаточно мощный инструмент для создания такой трудоемкой части любого проекта здания или сооружения, как спецификации, который позволяет:- исключить создание «лишних», дополнительных фильтров для отображения нужной информации на конкретном виде;- быстро отформатировать таблицы спецификаций;- легко изменять спецификацию, лишь меняя вид, к которому она относится.

Предполагаю, что у вас еще остались сомнения по поводу различия между двумя инструментами, поэтому хочу подчеркнуть, что инструмент «Спецификации» собирает данные со всей 3D-модели и отображает их независимо от выбранного чертежа. В то же время «Легенды» показывают данные только по объектам, видимым на чертежном виде, к которому они применены.Я думаю, вы уже поняли, что продукт Renga Architecture меня сильно заинтересовал, я собираюсь изучать его и дальше и с удовольствием поделюсь с вами своими открытиями на этом поприще.До новых встреч!

Автор: Максименко Артем, архитектор

ГЕО ПРОЕКТ | Строительные чертежи

О строительных чертежах

Исходной документацией для выполнения геодезических разбивочных работ в строительстве являются чертежи на которых объект изображен в ортогональной или перспективной проекциях.

Ознакомление с каждым строительным чертежом начинается со чтения штампа и примечания. Затем изучают другие дополнительные сведения расположенные на полях чертежа (экспликация, спецификация, таблицы объемов работ, условные знаки и др.). После этого приступают к чтению чертежа постоянно обращаясь к экспликации и условным знакам.

Штамп — юридическая часть чертежа, без наличия штампа чертеж не принимается к производству работ. В штампах указывают название проектного института, название организации заказчика, название чертежа, фамилии и подписи исполнителей и лиц несущих юридическую ответственность за качество проекта, стадия проектирования, масштаб чертежа, номер листа проекта, дата выпуска чертежа, шифр под которым оригинал данного чертежа хранится в архиве проектного института.

В примечаниях указываются исходные материалы на основании которых разработан чертеж. Согласование этого чертежа с заинтересованными организациями, характер связи данного чертежа с другими чертежами проекта. Приводятся общие сведения по проекту и определяется специфика содержания чертежа и принятого проектного решения.

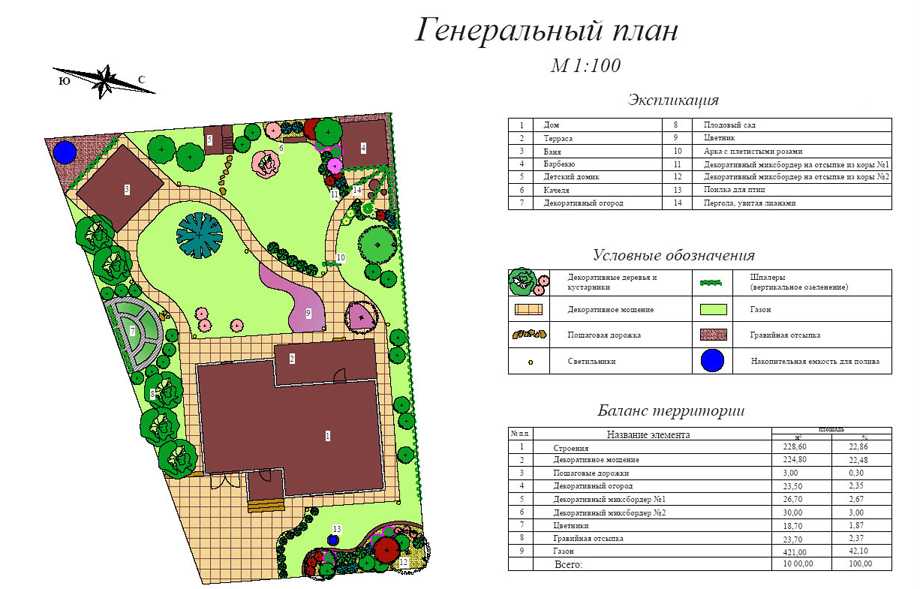

Экспликацией — называется таблица содержащая название всех сооружений объекта. Порядковый номер объекта, указанный в экспликации проставляется на изображении самого объекта. Таким образом можно узнать где и какое сооружение располагается на чертеже.

Спецификация — представляется в виде таблицы, содержит перечень материала и деталей, необходимых для устройства отдельных узлов и элементов конструкций, название соответствующих ГОСТов и технических документов которым должны отвечать эти материалы и детали, марки и количество материала (стали, бетона и т.д.), общая масса изделия и другие технические данные.

В строительных чертежах применяются условные знаки утвержденные государственным стандартом ГОСТ.

Строительные чертежи

Исходной документацией для выполнения геодезических разбивочных работ в строительстве являются чертежи на которых объект изображен в ортогональной или перспективной проекциях.

Ознакомление с каждым строительным чертежем начинается со чтения штампа и примечания. Затем изучают другие дополнительные сведения расположенные на полях чертежа (экспликация, спецификация, таблицы объемов работ, условные знаки и др.). После этого приступают к чтению чертежа постоянно обращаясь к экспликации и условным знакам.

Штамп — юридическая часть чертежа, без наличия штампа чертеж не принимается к производству работ. В штампах указывают название проектного института, название организации заказчика, название чертежа, фамилии и подписи исполнителей и лиц несущих юридическую ответственность за качество проекта, стадия проектирования, масштаб чертежа, номер листа проекта, дата выпуска чертежа, шифр под которым оригинал данного чертежа хранится в архиве проектного института.

В примечаниях указываются исходные материалы на основании которых разработан чертеж. Согласование этого чертежа с заинтересованными организациями, характер связи данного чертежа с другими чертежами проекта. Приводятся общие сведения по проекту и определяется специфика содержания чертежа и принятого проектного решения.

Экспликацией — называется таблица содержащая название всех сооружений объекта. Порядковый номер объекта, указанный в экспликации проставляется на изображении самого объекта. Таким образом можно узнать где и какое сооружение располагается на чертеже.

Спецификация — представляется в виде таблицы, содержит перечень материала и деталей, необходимых для устройства отдельных узлов и элементов конструкций, название соответствующих ГОСТов и технических документов которым должны отвечать эти материалы и детали, марки и количество материала (стали, бетона и т.д.), общая масса изделия и другие технические данные.

В строительных чертежах применяются условные знаки утвержденные государственным стандартом ГОСТ.

Экспликация (помещений, квартиры) — что это такое

Обновлено 22 июля 2021 Просмотров: 126 187 Автор: Дмитрий Петров
  1. Экспликация — это…
  2. Зачем она нужна
  3. Экспликация квартиры, здания, города
  4. Где взять экспликацию

Здравствуйте, уважаемые читатели блога KtoNaNovenkogo. ru. Термин экспликация часто упоминается при каких-либо операциях с недвижимостью (куплей-продажей квартир, ввода в эксплуатацию или внесения в реестр, а также при необходимости перепланировки).

Сегодня мы поговорим про то, что такое экспликация квартир и других помещений, зданий и даже городов, а также узнаем, зачем она нужна и где ее можно при необходимости заказать.

Экспликация — это…

Термин «экспликация» имеет латинские корни и означает «толкование» или «объяснение».

Как и многие, недавно вошедшие в общеупотребительный русский язык термины, слово имеет несколько значений, меняющихся в зависимости от контекста, в котором оно встречается.

Если речь идёт о музее, экспликация означает тексты – пояснения на специальных табличках, размещаемых рядом с каждым музейным экспонатом.

На киностудиях режиссер–постановщик создаёт текстовую экспликацию фильма, куда входят разнообразные зарисовки, диалоги, мысли «по поводу».

Оператор создаёт свою экспликацию в виде схем: схема освещения, раскадровка, смена планов и другие. Звукорежиссер указывает в экспликации графику фонограммы будущего фильма.

Но наиболее часто термин экспликация используется применительно к недвижимости.

Экспликация помещений — это справочный материал, входящий в планировочный проект любого масштаба. Экспликация включает расшифровку обозначений на технических чертежах объекта, количество помещений, их основное назначение, все технические характеристики.

Как правило, экспликация представляется как таблица, и идёт в приложении к плану.

Зачем нужна экспликация помещений (квартиры)


Чтобы узаконить перепланировку, оформить помещение в собственность, необходим техплан. В него входит графический план, к которому прикладывается стандартная пояснительная записка. Она-то и называется экспликацией, выраженной в табличной или текстовой форме.

Она составляется одновременно с техпланом, и вычисляется контурным способом, но в отдельных случаях её наличие оговаривается как отдельный юридический документ.

Ситуации, когда экспликация может иметь отдельную юридическую силу:

  1. Недвижимость вводится в эксплуатацию. Для получения разрешения потребуется большой пакет документов, в него войдут поэтажные планы и экспликации.
  2. Объект вносится в реестр. Кадастровая палата иногда запрашивает экспликацию. Обычно как дополнение к плану.
  3. Проводится инвентаризация (что это такое?). Для неё требуются весь имеющийся пакет документов, следовательно, экспликация тоже.
  4. Необходимо разрешение на перепланировку. Контролирующие органы также просят предоставить все документы.
  5. Оформляется жилплощадь в ипотеку (как это?). Банк просит предоставить документы, включая экспликацию.

Экспликация квартиры, здания, города

В экспликацию должен обязательно входить перечень характеристик каждого помещения с расшифровкой. Нужно указать адрес и местоположение объекта, обоснования и цель выполняемого обследования.

Все помещения нумеруются в соответствии с архитектурным планом. Также указывается площадь и категория (относится данное помещение к жилым, хозяйственным или вспомогательным).

Есть несколько видов экспликаций.

Экспликация квартиры

В ней указывается общая площадь и отдельно – её помещения, включая технические.

Общая площадь — отапливается. Вспомогательная площадь – это неотапливаемые помещения, например, веранды, балконы. Она рассчитывается с понижающим коэффициентом.

При составлении экспликации отмечается дата проверки, то есть время, когда составлялся документ. Срок действия при обычных обстоятельствах составляет 5 лет. Но при оформлении жилплощади в ипотеку кредиторы требуют документ, составленный не более года назад.

В нём может содержаться минимум информации, или же в расширенном варианте включены ещё и данные о стенах, полах, оконных блоках, с указанием не только размеров, но и стройматериалов. Такие дополнения указываются застройщиками и субподрядчиками (кто это?).

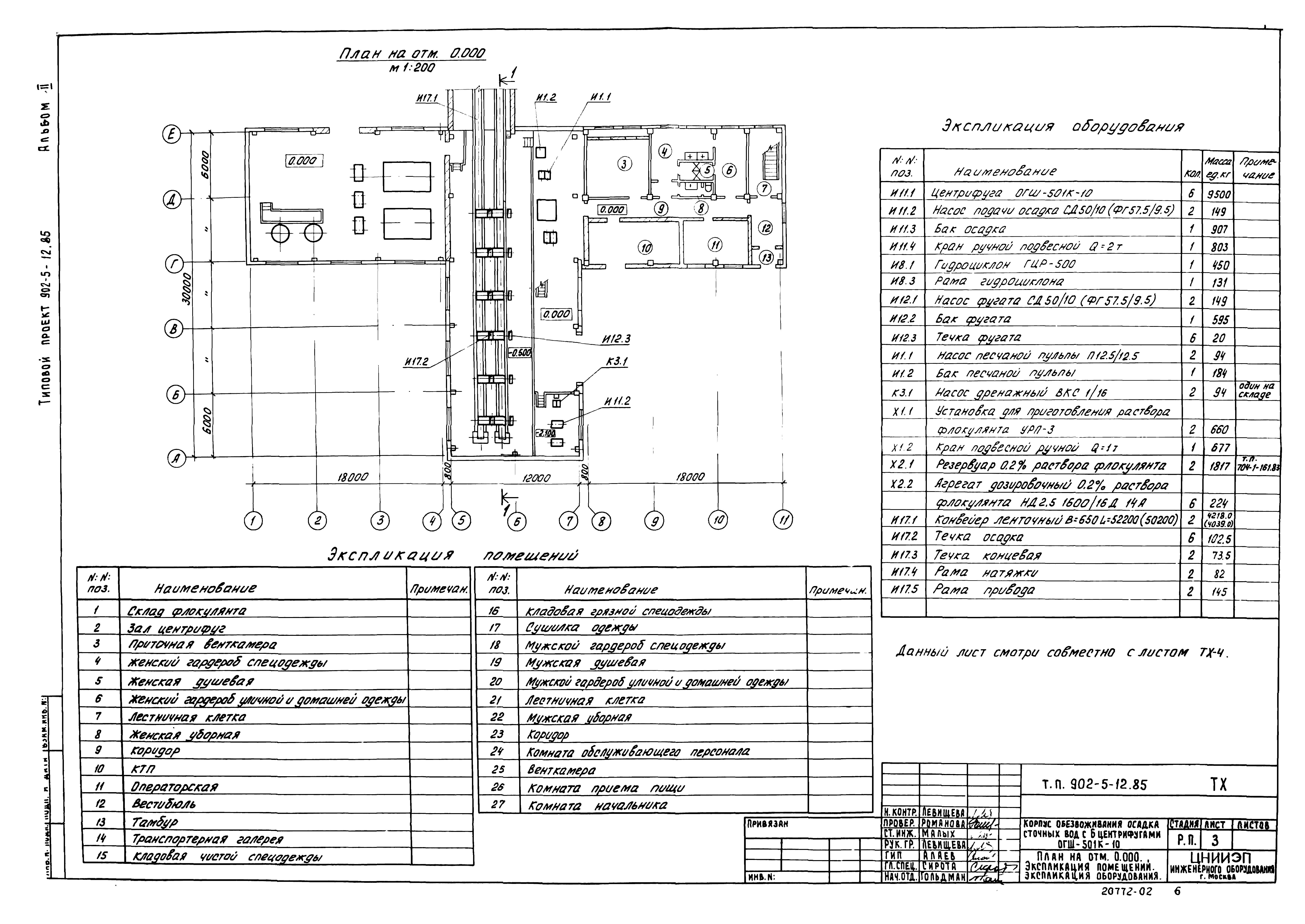

Здания

В неё включаются все помещения, входящие в данное здание. Обычно экспликацию делают отдельно для этажа.

В расширенный документ включаются также данные о подведённых инженерных коммуникациях, вентиляционных шахтах. Указываются материалы, вид теплоносителя, диаметры трубопроводов и габариты фитингов. Кроме того, отмечается наличие и место установки счётчиков.

К градостроительному плану

В ней указывается подробный перечень зданий и инженерно-технических сооружений, и их категории.

Где взять экспликацию

Раньше можно было обратиться за ним в БТИ. Это удобно сделать, если здание было принято в эксплуатацию до 2013 г., то есть до времени внесения изменений в законодательство.

При получении нужно заплатить госпошлину, её стоимость зависит от площади объекта, от его сложности. Если здание построено позже 2013 г., для получения следует обратиться непосредственно к застройщику.

С 2018 г. для регистрации недвижимости следует обращаться за выпиской в ЕГРН. Учреждение выдаст выписку с данными: с планом и экспликацией.

Если требуется неразвернутая экспликация, сделать её можно самостоятельно. Достаточно взять документы на недвижимость, начертить чертёж, используя информацию из документов, и проставить на нём метраж и все имеющиеся обозначения.

Удачи вам! До скорых встреч на страницах блога KtoNaNovenkogo.ru

Эта статья относится к рубрикам:

Условные знаки зданий. Условные обозначения на строительных чертежах. Проем без двери, который заложили

Когда объект недвижимости, например, многоквартирный жилой дом, вводится в эксплуатацию, то обязательно проводится его инвентаризация, чтобы юридически зафиксировать имеющиеся площади. С этой целью работники Бюро технической инвентаризации обмеряют помещения. А далее, на основе полученных данных, составляют поэтажный план здания.

Однако для согласования перепланировки поэтажный план здания не нужен, достаточно иметь поэтажный план квартиры или того нежилого помещения, которое планируется переделывать. Таким образом можно сказать, что поэтажный план или просто план БТИ — это документ информационно-справочного типа, где с учетом проведенных обмеров представлено реальное состояние квартиры (нежилого помещения).

На плане БТИ приводятся точные размеры комнат и графически отмечены следующие элементы:

  • капитальные стены и перегородки;
  • балконы и лоджии;
  • дверные и оконные проемы;
  • сантехнические приборы и кухонные плиты;
  • вентиляция.

Все эти элементы имеют на поэтажном плане БТИ условные обозначения.

Виды документов БТИ

Для согласования перепланировок используются следующие разновидности документов, выдаваемых Бюро технической инвентаризации.

Поэтажный план и экспликация

Подробнее о том, что это за документы, как и где их можно заказать, вы можете узнать из отдельной статьи . Здесь лишь отметим, что это самые простые документы БТИ, в которых представлен минимум информации об объекте.

Поэтажный план — это схема объекта, представленная как чертеж со специальными обозначениями. При входе в квартиру на чертеже указан ее номер. Кроме того, на листе имеется штамп отделения БТИ, которое выдало документ. Также поэтажный план БТИ содержит информацию о юридическом адресе здания и этаже, на котором находится помещение, а также дату его последнего обследования.

К поэтажному плану прилагается экспликация, в которой приводится список и назначение всех помещений объекта — жилых и вспомогательных — с указанием их площади и высоты потолков.

Поэтажный план с экспликацией

Таким образом, поэтажный план с экспликацией — это два листа одинакового формата, на одном из которых отражен план помещения в виде чертежа, а на другом таблица с характеристиками комнат и помещений.

Технический паспорт БТИ

Технический паспорт — это документ, который специально разработан для согласования перепланировок.

Технический паспорт с планом БТИ

О нем у нас также имеется отдельная . Но если говорить в целом, то это более подробный документ, который, помимо поэтажного плана и экспликации, содержит сведения о доме, где расположено помещение (серия, материал стен и перекрытий, этажность здания, количество квартир, год постройки и т.д.), адресный план и т.п.

Поэтажный план с экспликацией до перепланировки

Это документ используется для узаконивания уже сделанной перепланировки, если незаконно проведенные изменения обозначены в документах БТИ красными линиями. Подробнее об этом читайте .

В целом этот документ похож на поэтажный план с экспликацией, но имеет специальную отметку «до перепланировки» или «до переоборудования».

Поэтажнй план с экспликацией до перепланировки

Любое помещение состоит из конструктивных элементов, имеющих свое название, предназначение, размеры, форму и иные характеристики. На планах БТИ они находят отражение в виде условных графических обозначений, которые не всегда бывают понятны собственникам помещений.

А поскольку каждому, кто решился на перепланировку своей квартиры и хочет сделать ее законно, потребуется иметь дело с каким-то из этих документов, важно уметь разбираться, как и что на них обозначено. Поэтому дальше мы разберем обозначения на планах БТИ.

Описание обозначений на планах БТИ

Сразу отметим, что обозначения БТИ не зависят от разновидности документа. То есть тот или иной элемент чертежа одинаково обозначается и в техпаспорте, и на поэтажном плане.

В первую очередь собственников интересует такой вопрос, как осуществляется обозначение несущих стен на плане БТИ? Многие считают, что на чертеже толстыми черными линиями отмечают капитальные стены, а тонкими — ненесущие перегородки. Но так бывает не всегда.

Поэтому определить по плану БТИ, какие стены несущие, а какие ненесущие, невозможно. Во всяком случае это точно не сможет сделать обыватель самостоятельно, если только обратится за помощью к специалисту.

Если в помещении была выполнена несогласованная перепланировка , о которой стало известно в БТИ, то после проведения необходимых обмеров сотрудником Бюро технической инвентаризации все произведенные изменения на чертеже будут отмечены красными линиями.

Дверные проемы обозначаются следующими образом: в границах линии для обозначения перегородки перпендикулярно наносят две небольшие отметки в виде параллельных черточек. При наличии дверного полотна между ними проводят еще одну параллельную линию, выходящую за границу стены. Именно таково на плане БТИ обозначение двери.

Похожим образом в план помещения вносят информацию о наличии и расположении оконных проемов. Самыми толстыми линиями на чертеже отмечены фасадные стены, на которых окна отмечены двумя параллельными линиями с перпендикулярными ограничениями с двух сторон, показывающих их ширину.

Нумерация и площадь помещения отображаются в виде дробного числа, где числитель номер комнаты, а знаменатель — ее площадь.

Кроме того, на планы БТИ наносится расположение сантехники и кухонных плит в «мокрых» зонах квартиры. Чаще всего, догадаться о том, какие сантехнические приборы обозначены на чертеже, можно по контурам геометрических фигур, их обозначающих. И об обозначении электроплиты на плане БТИ тоже можно догадаться.

Для справки: мебель, холодильник, кондиционер, стиральная и посудомоечная машины, полотенцесушитель, духовка и т.д. никак не обозначены на поэтажном плане БТИ. Также не имеет никаких обозначений в паспорте БТИ материал покрытия полов в помещениях.

Расшифровку обозначений на плане БТИ проще всего привести на конкретных примерах.

Если вам необходимо выяснить условные обозначения БТИ, а также требуется помощь в разработке проектной документации и согласовании перепланировки в государственных органах, наши сотрудники всегда готовы в этом помочь.
