Кровельная вентиляция: обзор основных элементов

Оглавление

По санитарно-гигиеническим нормам в любой постройке должна присутствовать грамотно сконструированная система вентиляции. Для жильцов очевидно, что отработанный воздух должен удаляться из помещений вместе с излишками углекислого газа, пыли и влаги, а новый воздух, наоборот, должен насыщать жилые помещения. При этом в постройке есть и такие места, в которых необходимость наличия вентиляции не так очевидна. К таким элементам здания относится кровля.

О том зачем нужна кровельная вентиляция и как ее правильно организовать мы расскажем в этой статье.

«Пирог с воздухом» — зачем нужна вентиляция в кровле

В первую очередь речь пойдет о крыше частного дома и о её самой распространенной разновидности – двухскатной кровле. Традиционно структуру кровли принято представлять в виде «пирога», в котором слои различных материалов сменяют друг друга. У каждого слоя своя роль, Одни обеспечивают внешнюю защиту, другие задерживают влагу. При этом в кровельном «пироге» всегда имеется пустой промежуток — вентиляционный зазор. Это пустое пространство является основой всей кровельной вентиляции, через него излишки влаги должны удаляться из крыши.

  • Влага появляется внутри кровли из-за столкновения воздушных потоков с разными температурами. Столкновение теплого воздуха из дома с холодным воздухом с улицы приводит к образованию конденсата. Если крыша строилась с соблюдением технологии, то избыток влаги осядет на гидроизоляции, если строители отошли от строительных норм, то вода попадет на утеплитель и стропильную систему.

Устройство вентиляции внутри кровельного пирога


Утеплительный слой изготавливается из материала с низкой теплопроводностью. Обычно утепляющие материалы имеют вспененную или ячеистую структуру, воздух – хороший теплоизолятор, поэтому тепло медленнее покидает помещение. Мокрый утеплитель теряет свои теплоизоляционные свойства. Также влажная среда способствует распространению гнили и плесени.


  • Влага негативно воздействует не только на утеплитель, но и на стропильную систему, которая во влажной среде начинает гнить и теряет свою несущую способность.
  • Еще один негативный момент отсутствия вентиляции относится к зимнему времени. Избыток влаги в кровельном пространстве под действием холодного воздуха неизбежно будет замерзать и превращаться в наледь, увеличивая нагрузку на стропильную систему. К тому же в результате этого на карнизах образуются сосульки, которые представляют угрозу при падении.
  • В летнее время отсутствие вентиляции приведет к нагреву кровли и постоянной жаре в мансардном помещении.

Таким образом, вентиляционная системы кровли продлевает срок службы элементов крыши. Предохраняет утеплитель от намокания и является своеобразной профилактикой развития гнилостных процессов на деревянных элементах стропильной системы.

Виды вентиляций для частного дома

По строительным нормам вентиляционные отверстия должны занимать не менее 1/300 площади крыши. Только в этом случае можно избежать образования наледи внутри кровли. По условиям СНИП вентиляция должна быть естественной, но во многих домах используется и принудительная вентиляция. Давайте разберемся, в чем разница между этими двумя системами.

  • Естественная работает на основе принципа конвекции воздушных масс, когда теплый воздух стремится подняться наверх, а холодный воздух с улицы занимает его место. Преимущества этой системы вполне очевидны: не требуется никакого дополнительного оборудования, нет расхода электроэнергии, воздушные массы движутся самостоятельно. На практике все оказывается не так гладко, так как на движение воздушных масс влияет большое количество сторонних факторов. Например, воздух с улицы не может попасть в дом, в результате в мансарду поступает воздух из других частей дома или сильный ветер не дает теплому воздуха из вентиляционных отверстий беспрепятственно выходить.

Скатные аэраторы обеспечивают принудительную вытяжку отработанного воздуха.

  • Принудительная вентиляция – система, при которой движение воздушных масс обеспечивается не только естественным конвекционным способом, но и с помощью создания зон пониженного давления. Такие зоны создаются обычным электрическим вентилятором, который устанавливается в вытяжки.

Точки вентиляции в кровле

Чтобы воздушные потоки могли беспрепятственно заходить и выходить из кровельного пространства, делают различные отверстия. Устанавливают эти элементы не хаотично, а в строго предусмотренных для этого местах.

Карнизная вентиляция (карнизные продухи) устанавливается в местах, где крыша отходит от стены, образуя свес. На карнизные продухи в обязательном порядке устанавливаются решетки из пластика или металла, это позволяет сделать кровельное пространство недоступным для птиц и крупных насекомых. Способ монтажа обычно выбирается в зависимости от обшивки фасада здания. У деревянных построек карнизы подшиваются досками, у домов, обшитых сайдингом, используются специальные элементы – софиты. Они представляют собой пластины с перфорацией.

Софиты с перфорацией для подшивки карнизов.


Про особенности софитов подробнее читайте в статье «Софиты для подшивки карнизного свеса: особенности и монтаж».


  • Слуховые окна – разновидность оконных проемов, которые прорезаются в кровле. В некоторых постройках слуховые окна могут использоваться еще и для освещения чердачного помещения. Если в слуховых окнах используются не стекла, а решетки, то они не могут использоваться для отапливаемого помещения, так как не будет обеспечиваться необходимая теплоизоляция.

Слуховое окно, используемое для вентиляции чердачного помещения.

  • Коньковый аэратор часто применяется для вентиляции кровель, покрытых мягкой черепицей. Аэратор имеет сложную структуру, которая позволяет ему выпускать воздух вместе с конденсатом, но не допускать внутрь кровельного «пирога» влагу с улицы. Воздушный поток циркулирует естественным образом, заходя через карнизные продухи (софиты) и выходя через конек. Сверху аэратор покрывается материалом, которым покрыта остальная часть крыши, это позволяет элементу не выпадать из общего облика здания.

Коньковый аэратор для мягкой черепицы покрывается теми же гонтами, что и остальная часть крыши.

  • Коньково-точечная вентиляция (КТВ) – вентиляционный элемент, который врезается в поверхность крыши и обеспечивает отвод воздуха вместе с конденсатом. Элемент устанавливается из расчета 1 на 60 м.кв. На КТВ ставятся решетки, чтобы защитить кровельный пирог от птиц и мусора.

Вентиляционный элемент КТВ.

  • Вентиляционные трубы – элемент по принципу действия схож с КТВ. При этом он может подключаться к внутренней вентиляционной системе дома и обеспечивать выход влаги и отработанного воздуха не только из кровельного «пирога», но и из мансарды, канализационных стоков, печей и каминов, ванных комнат и других помещений. На трубу устанавливается сетчатый фильтр и защитный зонтик, которые предохраняют этот элемент от попадания мусора. В основание укладывается фартук, который обеспечивает герметичное примыкание к поверхности крыши.

Вентиляционная труба для кровли.

  • Вентиляционные трубы бывают изолированными и неизолированными. Первый вариант применяется при использовании в качестве печной вытяжки. В этом случае кожух дополнительно утепляется, чтобы предотвратить образование конденсата под ним.

Внутрь вентиляционной трубы можно установить вентилятор, который будет создавать принудительную тягу.


Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

  • При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
  • Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
  • Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
  • Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

  • В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
  • Крыши сложной формы требуют большого количества вентиляционных элементов.

Вывод

Правильная организация системы вентиляции кровельного «пирога» поможет продлить срок службы всей крыши, защитить утеплитель от влаги и позволит избежать образования наледи и плесени под кровельным покрытием.

Элементы вентиляционных систем заказать в СПб. Дом Мой

Схема устройства вентиляции делается индивидуально для каждого дома. Но все стандартные элементы для её построения вы сможете заказать у нас: круглые и прямоугольные воздуховоды, отводы, муфты, тройники и т.п.



Элементы вентиляционных систем



В данном разделе представлены элементы:

  • оцинкованных вентиляционных систем с круглым сечением — наиболее прочных, жёстких и дешёвых, так как для их производства нужно меньше металла, чем для систем прямоугольного сечения;
  • оцинкованных вентиляционных систем с квадратным сечением — полезных при большой площади сечения, или же при сложных условиях монтажа;
  • кровельные вентиляционные выходы Vilpe — мирового лидера в производства комплектов и элементов вентиляции

Сортировать по

Производитель:

Выбрать производителя

Тройники бывают штанообразные и прямые. У штанообразных тройников две части отклоняются…

Цена по запросу

Утка — зигзагообразный вентиляционный воздуховод, смещающий ось движения воздуха на…

Цена по запросу

При монтаже разветвленной системы вентиляции применяются тройники, что позволяет…

Цена по запросу

Тройники соединяют разные воздуховоды между собой либо же объединяют их в более сложные.
..

Цена по запросу

Крестовины используются для одновременного соединения трех или четырех воздуховодов.

Цена по запросу

Заглушка — короткий патрубок с дном, устанавливаемый на конце воздуховода в целях…

Цена по запросу

Представляет собой конструкцию, состоящую из двух фланцев, соединенных между собой. ..

Цена по запросу

элементы для вытяжек и вентиляционных систем

Без вентиляции жить в доме или работать в офисных помещениях невозможно. Вентиляция всегда проектируется вместе с основными помещениями здания, позже изменить проект будет уже сложно, так как под вентиляционные шахты отводится достаточное количество места. Если вентиляция работает неправильно, то это грозит частыми болезнями, повышенной утомляемостью в обычной жизни и летальным исходом в случае возгорания или другой чрезвычайной ситуации. Воздушные потоки в офисных зданиях создаются при помощи вентиляторов, монтированных в воздушные каналы. Рассмотрим особенности и выбор комплектующих для вентиляции.

На что обратить внимание при выборе?

Первый критерий — это производительность. Она измеряется в объеме воздуха, который может пропустить через себя вентилятор в определенную единицу времени. Если проще, то сколько воздуха успеет прогнать за себя устройство в секунду. Также важна частота вращения лопастей или скорость работы. Шумность работы зависит от мощности и скорости вращения лопастей. Часто компенсируется за счет особого строения двигателя.

Мощность потребления зависит, как правило, от количества потребляемой вентилятором энергии.

Виды

Самым популярным видом считается осевой вентилятор. Он позволяет воздуху двигаться через лопасти, которые осуществляют вращение вокруг одной оси. Такая система ставится не только в вентиляционные шахты, но и применяется в быту (система охлаждения для ПК, фен для волос). Эффективность работы у таких систем большая, потому что они обладают маленьким сопротивлением к потоку воздуха. Выглядят они как коробка (или кольцо), в которой закреплены лопасти, повернутые под определенным углом. Двигатель вентилятора крепится внутри кожуха-коробки. Эти устройства экономичны, просты в обслуживании и установке, компактны. Однако не предназначаются для длинных воздуховодов.

Радиальные вентиляторы представляют собой кожух, спроектированный по спирали. Между лопатками, направленными строго вперед или строго назад, находятся каналы, по которым происходит перемещение воздуха с небольшим его сжатием.

Воздух на выходе движется по перпендикуляру к воздуху на входе. Диагональные вентиляторы почти не отличаются от осевых, воздух заходит таким же образом, а выход его осуществляется по диагонали. Их большим преимуществом перед стандартными осевыми моделями является более низкий уровень шума при работе.

Элементы для вытяжек и вытяжных систем

Любая система вентиляции строится по одинаковому принципу и имеет базовые комплектующие.

Воздухоотвод

Канал, по которому движется воздух, его размер и длина зависит от этажности здания, количества помещений, наличия или отсутствия систем кондиционирования. Их основное назначение – доставлять в помещение свежий воздух и отводить продукты горения и дыма. Обычно воздухоотводы делаются из оцинкованной стали или алюминия. Стальные могут эксплуатироваться в течение десятилетий и не подвергаться ремонту. В перспективе обслуживания это обходится дешевле, чем алюминиевые каналы, но при строительстве затраты существенно выше. Каналы из алюминиевой фольги прослужат всего лет 10, но их монтаж намного дешевле.

Решетки и диффузоры

Воздухораспределительные устройства осуществляют раздачу воздуха в помещении. Если высота потолков менее 5 метров, то применяются потолочные перфорированные панели диаметром перфорации 2-10 мм. Также возможна установка люминесцентных светильников, через которые отводится часть тепла от освещения.

Вентиляторы

Гоняют воздух по воздухоотводу. Бывают низкого, среднего и высокого давления (до 1000 Н/м2, до 3000 Н/м2 и до 12000 Н/м2 соответственно). Могут быть с односторонним и двухсторонним всасыванием, а также иметь лопасти, вращающиеся влево или вправо. Кроме того, осевой вентилятор работает реверсивным способом – от изменения потока воздуха меняется направление движения лопастей.

Шумоглушители

Должны снизить уровень шума, производимого вентилятором в работе. Шум бывает аэродинамическим (который возникает в трубе при движении воздуха) и механическим (возникает во время работы двигателя или других комплектующих). Аэродинамический шум снижается за счет установки лопастей вентилятора, загнутых назад, проектировки более обтекаемых воздухопроводов. Механический шум снижают специальные резиновые гибкие вставки на патрубки соединения вентилятора с воздухоотводом. Если система ставится в промышленных зданиях, то лучше устанавливать вентиляторы на отдельный фундамент из бетона, а каналы укрыть звукопоглощающими материалами: минеральной ватой, стекловолокном, винипором.

Калорифер

Нагревает проточный воздух и позволяет использовать вентиляцию для обогрева. Имеет либо три ряда труб-нагревателей, либо четыре. Может быть водяным или паровым.

Фильтры

Обязательная составляющая вентиляционной системы, которая очищает воздух как от механических примесей (песка, пыли, стружки), так и от газообразных. Грубые фильтры должны обеспечивать задержку частиц свыше 5 мкм, то есть крупных кусочков твердого вещества. Сажа будет задерживаться фильтрами тонкой очистки, которые не пропускают частицы свыше 0,1 мкм. Абсолютная очистка применяется в специализированных помещениях, где требуется практически стерильность воздуха.

Подробный рассказ о производстве воздуховодов для систем вентиляции — в видео ниже.

Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка. Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.


Рис.1. Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию. Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.


Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.
Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

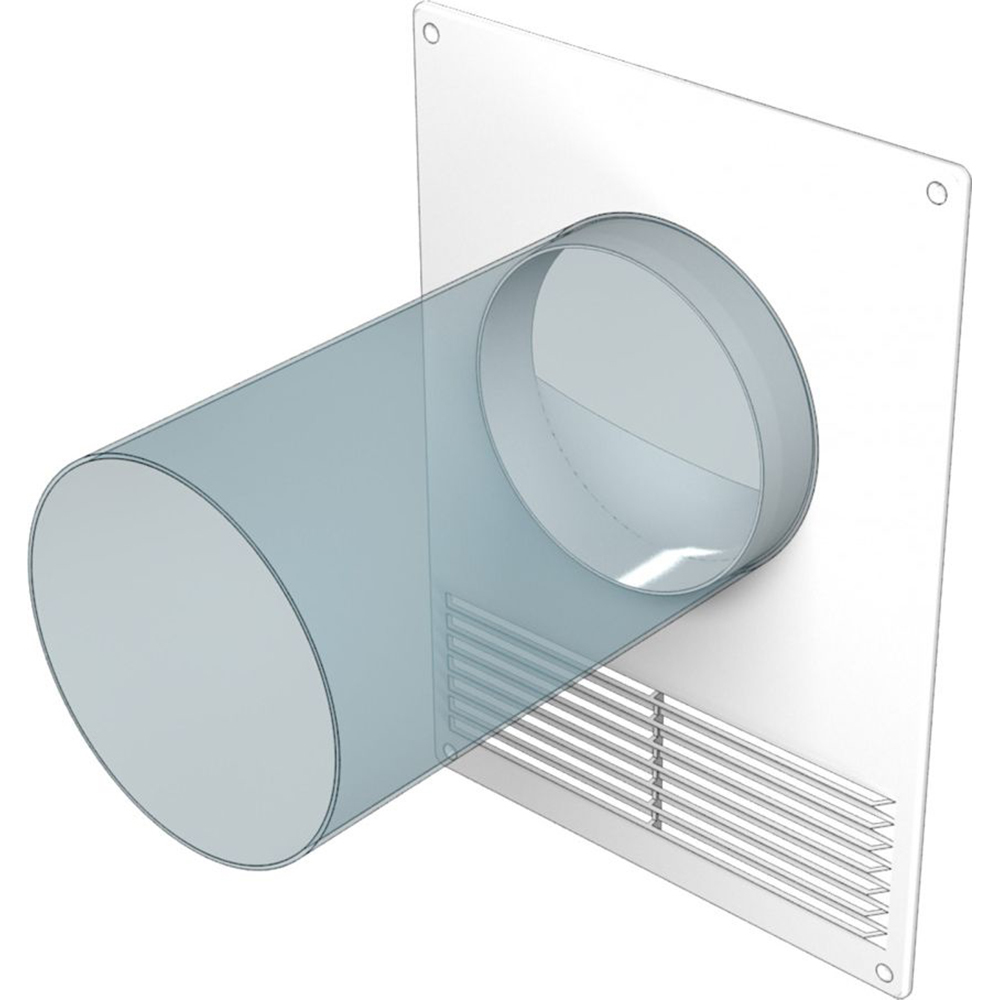

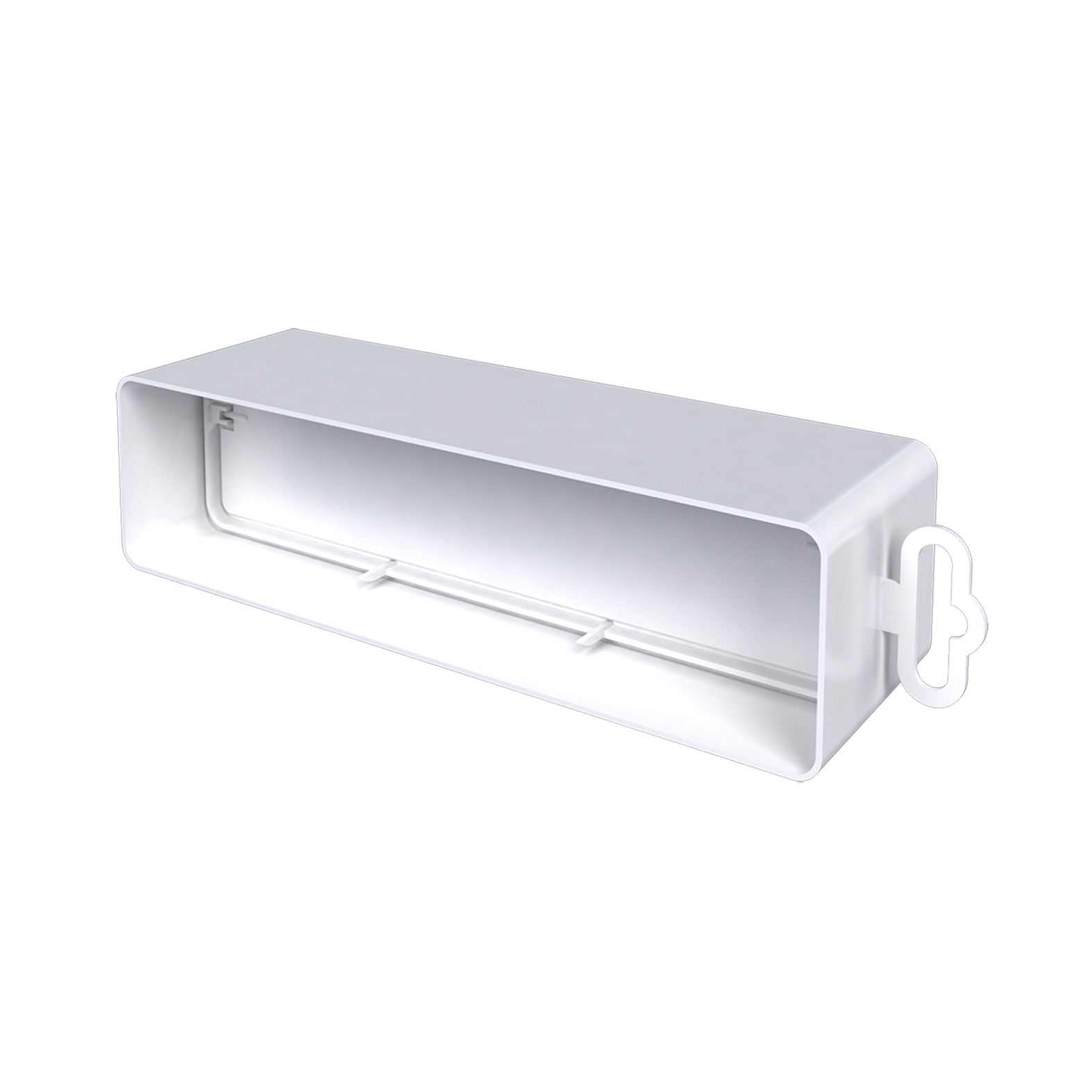

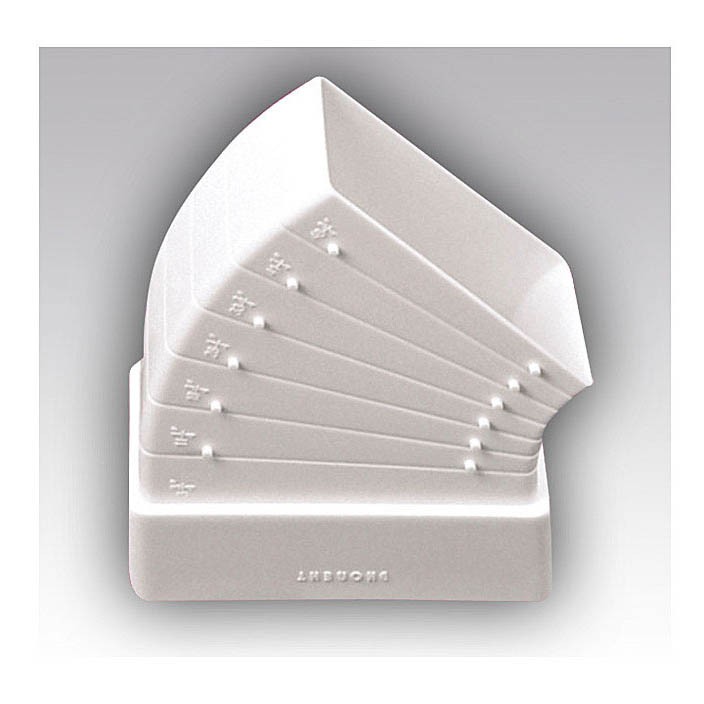

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.


Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.


Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки. Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.


Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

Соединение вытяжки с вентиляцией по средствам пластикового короба несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.


Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие. Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.


Рис.8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.

Элементы вентиляционной системы

В настоящее время мало кто знаком с компонентами вентиляционной системы. Итак, в этом посте мы рассмотрим их все, чтобы узнать, что они из себя представляют и какую роль играют в процессе вентиляции. Предупреждаем, вы станете экспертом!

Почему эти системы стали такими популярными?


Можете ли вы представить себе лето, когда мы должны находиться в закрытом помещении и у нас нет какой-либо системы вентиляции? Хотя раньше им не придавалось большого значения и чаще всего устанавливали в зданиях и помещениях только вытяжной вентилятор, сегодня эти устройства стали одним из наших главных союзников в управлении вентиляцией замкнутого пространства.Они позволяют освежить как небольшие пространства, так и большие поверхности, чтобы мы чувствовали себя прохладнее и комфортнее.

Его использование широко распространено во многих домах и на предприятиях по всей стране. Скажем так, они стали незаменимым элементом в повседневной жизни многих, особенно во времена самых экстремальных температур. Однако если бы мы задали вам ряд вопросов о компонентах вентиляционной системы, знали бы вы, как назвать их все? Наверняка нет… и здесь в игру вступает эта статья.

Каковы основные типы систем вентиляции?

Перед определением основных компонентов вентиляционной системы необходимо принять во внимание, что существуют разные типы систем и что в зависимости от модели потребуются те или иные компоненты. И из ящика выпадает мысль, что проветривать большой производственный склад не то же самое, что маленькую квартиру, в которой живет только один человек. В общих чертах, это основные системы вентиляции, которые вы можете найти:

Однопоточные системы вентиляции

Это самая простая модель, которую мы можем найти.Он не управляет впуском воздуха, только выпуском. Одним из основных компонентов этой вентиляционной системы является вытяжка, с помощью которой загрязненный воздух вытягивается, а затем выбрасывается наружу через ряд воздуховодов.

Двухпоточные системы вентиляции

В данном случае речь идет о наиболее широко используемых на сегодняшний день системах из-за их высокой эффективности. Основное отличие от предыдущих заключается в том, что, помимо извлечения загрязненного воздуха и выброса его наружу, они заботятся об очистке воздуха, поступающего внутрь.

Мы должны иметь в виду, что независимо от типа вентиляционной системы существует несколько факторов, влияющих на ее работу:

— Климат в помещении: такие условия, как давление и температура окружающей среды внутри помещения, сильно влияют на восприятие и ощущение людьми комфорт.
— Уровень энергосбережения: характеристики каждого типа вентиляционной системы будут влиять на ее эффективность и потребление энергии.
— Уровень регулирования: это один из определяющих факторов, который больше всего влияет на потребление электроэнергии в помещении, в котором он установлен.

Основные компоненты системы вентиляции

Теперь, когда мы рассмотрели основные типы систем, которые используются в настоящее время, пришло время более подробно узнать, каковы различные компоненты системы вентиляции и какова польза каждого из них.

Фильтр

Когда мы говорим о фильтре, мы говорим о важном компоненте элементов вентиляционной системы. Его основная функция заключается в предотвращении попадания пыли, грязи, насекомых и вообще любого типа частиц в проветриваемое помещение.

Тип используемого фильтра будет зависеть от качества воздуха, поступающего снаружи, а также от качества воздуха, который мы хотим получить внутрь.

Электрические сопротивления, тепловые насосы или батареи горячего водоснабжения

Его функция заключается в том, чтобы предотвратить попадание очень холодного воздуха в салон, что может вызвать дискомфорт. Благодаря этим компонентам воздух нагревается до тех пор, пока в помещении не будет достигнута нужная температура.



Охлаждающий змеевик

Этот компонент выполняет функцию, противоположную электрическим сопротивлениям: он охлаждает воздух, поступающий снаружи, для достижения соответствующей температуры.Существуют разные типы, но наиболее широко используются холодная вода или прямое испарение.

Рекуперация тепла

С точки зрения энергопотребления рекуперация тепла является наиболее эффективным методом обработки воздуха. Его работа проста: он передает тепло (или холод летом) от вытяжного воздуха к всасываемому воздуху, используя только потребление энергии одним из своих вентиляторов, рекуперируя до 90% явного тепла из вытяжного воздуха.

Увлажнители или осушители

Хотя они присутствуют не во всех системах, это элемент, который мы можем найти все чаще и чаще.Они используются как для увеличения, так и для уменьшения процента влажности в окружающей среде до тех пор, пока не будут достигнуты более адекватные уровни. Еще одно его дополнительное применение — антибактериальная обработка, поэтому его можно рекомендовать для больниц и медицинских центров.

Лучшие решения для вентиляции с MET MANN

Мы надеемся, что этот пост был полезен для вас, чтобы узнать немного больше о различных компонентах системы вентиляции. Если у вас его еще нет, самое время приобрести систему вентиляции от MET MANN, ведущей компании в области кондиционирования воздуха уже более 50 лет. Мы здесь, чтобы проконсультировать вас и помочь вам выбрать тот, который лучше всего подходит именно вам!
