Содержание

таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

1 Полипропиленовые трубы – что это такое
2 Виды полипропиленовых труб и фитингов: основные классификации
3 Технические характеристики полипропиленовых труб: основные позиции
4 Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию
- 4.1 Длина полипропиленовых труб: стандартный размер
- 4.2 Таблица соответствия внешних и внутренних диаметров полипропиленовых труб
5 Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты
- 5. 1 Рекомендации по выбору диаметра труб в зависимости от области применения
- 5.2 Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий
- 5.3 Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности
6 Как подобрать диаметр полипропиленовых труб на примере отопления частного дома
7 Особенности выполнения монтажных работ
8 Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;

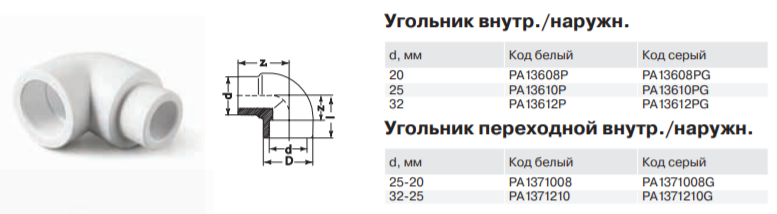

уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
запорных элементов;
заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
Плавление при температуре 160 – 170° С;
Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
Достаточная прочность, выдерживающая давление 10 – 25 атм.;
Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потока

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

16 – 20 мм, если будет монтироваться до 4 радиаторов;
20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
32 – 40 мм при мощности 12– 19 кВт;
изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
максимальный радиус изгиба, зависящий от диаметра ПП труб;
монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Watch this video on YouTube

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
Aquatherm. Экологически безопасная продукция;
Wefatherm. Изделия, армированные алюминием;
Rehau;
Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
Pilsa.

Отзыв о продукции Kalde:
Подробнее: https://otzovik.com/review_1591246.html.

Отзыв о продукции Политэк:
Подробнее: https://otzovik. com/review_2446181.html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

Watch this video on YouTube

Труба полипропиленовая размеры: таблица диаметров

Главная » Трубы » Пластиковые трубы

Автор Монтажник На чтение 2 мин Просмотров 17к. Обновлено 05.12.2020

Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.

Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.

Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.

Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

Труба полипропиленовая PN10, PN20 размеры:

Труба полипропиленовая для воды

PN 20 Размер, мм	D, мм	S, мм	d, мм	PN 10 Размер, мм	D, мм	S, мм	d, мм
16х2,7	16	2,7	10,6	—	—	—	—
20х3,4	20	3,4	13,2	20х1,9	20	1,9	16,2
25х4,2	25	4,2	16,6	25х2,3	25	2,3	20,4
32х5,4	32	5,4	21,2	32х3,0	32	3,0	26,0
40х6,7	40	6,7	26,6	40х3,7	40	3,7	32,6
50х8,4	50	8,4	33,2	50х4,6	50	4,6	40,8
63х10,5	63	10,5	42,0	63х5,8	63	5,8	51,4
75х12,5	75	12,5	50,0	75х6,9	75	6,9	61,2
90х15,0	90	15,0	60,0	90х8,2	90	8,2	73,6
110х18,4	110	18,4	73,2	110х10	110	10,0	90,0

Армированная полипропиленовая труба PN25 размеры:

Труба полипропиленовая армированная

D, мм	D1, мм	D2, мм	S, мм
20	13,2	21,2	4,0
25	16,6	26,2	4,8
32	21,2	33,2	6,0
40	26,6	41,4	7,4
50	33,2	52,5	9,1
63	42,0	65,9	11,3
75	50,0	77,9	13,3

Проектирование трубопроводов

Оцените автора

Таблица размеров оптовых полипропиленовых труб Продукты от китайских поставщиков

Главная>
Все категории>
Минералы и металлургия>
Сталь>
Стальные трубы>

Горячие продукты

Часто задаваемые вопросы

Что означает стальная труба «1,5»?: DN относится к номинальному диаметру трубы (также известному как номинальный диаметр), все аксессуары для трубопроводов в системе трубопроводов представлены в числовом виде, чтобы различать части, которые представлены резьбой или внешним диаметром. Номинальный диаметр используется в качестве ориентира после округления цифр, и числовое значение обработки не совсем то же самое, номинальный диаметр может быть выражен в метрических миллиметрах, также может использоваться на английском языке в формате

Какой тип танца стальной трубы используется в основном?: Стальная трубная арматура, используемая в танце с трубкой, изготовлена из материала с гладкой поверхностью, обычно из хрома или отполирована сталью или железом. s

Труба стальная оцинкованная DN100 и SC100: DN означает «отверстие», также выражается в водоснабжении и водоотведении. SC — это сварная стальная труба, как правило, труба GB, то есть толстостенная стальная труба. Обратите внимание на требования к конструкции. MT относится к проволочной трубе, обычно тонкостенной трубе. , есть KBG и JDG

Что лучше, стальная оцинкованная труба или нержавеющая сталь?: Большинство требований к использованию заключается в сохранении первоначального вида здания в течение длительного времени. При выборе типа нержавеющей стали основное внимание уделяется требуемым эстетическим стандартам, агрессивности атмосферы в помещении и используемой системе очистки. Однако другие приложения все чаще требуют только структурной целостности или водонепроницаемости. Например, крыша и боковые стены промышленных зданий. В этих приложениях стоимость строительства владельца может быть важнее, чем эстетика, поверхность также может быть не очень чистой. Использование нержавеющей стали 304 в сухих помещениях весьма эффективно.

Где обычно используется кожух из стальной трубы?: Кожух, обычно используемый в цокольном строительстве, для защиты трубопровода или удобных обручей для монтажа трубопровода.s

Можно ли распылять черную краску на трубы из нержавеющей стали?: Кан. Шероховатость поверхности толстой марлей, не используйте обычную разницу интенсивности краски. С краской из смолы краска может быть

Как отличить бесшовную трубу от сварной трубы?: Если это бесшовная труба, порт можно увидеть внутри и снаружи трубы, там нет сварочного мяса, и даже если сварка сварной трубы обрабатывается, сварной шов трубы очень легко наблюдать. s

Как сделать магнитную сталь, может быть как магнит?: Конечно, не все материалы можно намагничивать, аустенитная нержавеющая сталь не подходит. s

Описание таблицы размеров труб из ПВХ

Таблица размеров труб и фитингов из ПВХ включает национальные стандарты, размеры, британские и метрические единицы, символы и т. д.

Значение De, DN, D, Φ фитинг можно разделить на

наружный диаметр (De) , внутренний диаметр (D) , и номинальный диаметр (DN) .

1. DN относится к номинальному диаметру трубы, который представляет собой среднее значение внешнего диаметра и внутреннего диаметра. Значение DN=значение De-0,5*толщина стенки трубы. Примечание. Это не внешний и не внутренний диаметр. Стальные трубы для транспортировки воды и газа (стальные оцинкованные или неоцинкованные), чугунные трубы, металлопластиковые композитные трубы и трубы из поливинилхлорида (ПВХ) должны иметь маркировку номинального диаметра «DN» (например, DN15, Ду50).

2, De в основном относится к внешнему диаметру трубы. Наружный диаметр труб PPR, PE и полипропиленовых труб обычно маркируется De, и все они должны быть отмечены в виде внешнего диаметра * толщины стенки, например, De25×3.

3, D обычно относится к внутреннему диаметру трубы.

4, Φ представляет диаметр обычного круга; он также может представлять собой внешний диаметр трубы, но в этом случае его следует умножить на толщину стенки. Например, Φ25×3, что означает трубу с внешним диаметром 25 мм и толщиной стенки 3 мм. Для бесшовных стальных труб или труб из цветных металлов следует маркировать «внешний диаметр × толщина стенки». Например, ф108×4, ф можно не указывать. Некоторые стандарты стальных труб в Китае, ISO и Японии используют размеры толщины стенки для представления серии толщины стенки стальной трубы. Метод выражения для этого типа спецификаций стальных труб: внешний диаметр трубы × толщина стенки. Например, ф60,5×3,8.

Диапазон De, DN и ф

1. De — наружный диаметр труб из ППР, ПЭ, ПП;

2. DN — номинальный диаметр трубы ПВХ, трубы чугунной, трубы металлопластиковой композитной, трубы стальной оцинкованной;

3. ф — бесшовная стальная труба или труба из цветного металла должна иметь маркировку «наружный диаметр × толщина стенки», например, ф 108×4.

Размеры труб и фитингов из ПВХ (сравнительная таблица британских и метрических размеров труб ниже)

Дюйм или мм: откуда взялась путаница?

Трубы, диаметр которых определяется дюймами (1-, 2-) и/или долями дюймов (1-, 1′-1), общепринятым стандартом для водоснабжения и газоснабжения.

Трубы и фитинги из ПВХ, используемые для газовых и водопроводных сетей, обычно измеряются в дюймах, а не в миллиметрах. Диаметр тубусного дюйма равен 33,5 мм (см. таблицу), а размер дюйма в системе СИ равен 24,4 мм. Проблема в том, что размер трубок определяется внутренним диаметром, а не внешним диаметром.

Измерьте 1-й диаметр (как измерить трубы описано ниже) и вы получите значение равное 33,5 мм, что явно противоречит классическому линейному графику преобразования.

Обычно установка трубок в дюймах не вызывает проблем. Но при его замене на пластик, медь или нержавеющую сталь возникает проблема — указанное значение одного дюйма не соответствует его фактическому значению. В норме эта несовместимость смущает, но если посмотреть глубже на процессы, происходящие в трубке, то все встанет на свои места.

Суть в том, что при создании потока воды основная роль отводится внутреннему диаметру, а не наружному, поэтому его и используют как обозначение. Но несоответствие с обычной системой оценок все равно остается, так как у обычной трубы внутренний диаметр составляет 27,1 мм, а у армированной – 25,5 мм. Последнее недалеко от того, что дюйм равен 25,4, но еще нет.

Дело в том, что трубы обозначаются номинальным диаметром, который округляется до стандартного значения (условного прохода Dy).

Допустим, наружный диаметр трубы 159 мм при толщине стенки 7 мм; в этом случае следующим точным диаметром, который можно рассчитать по формуле D и003d 159 -7* 2и003d 145 мм, будет точный внутренний диаметр. При толщине стенки 5 миллиметров диаметр составит 149 мм. Но и в первом, и во втором случае условный проход будет одинаковым и будет 150-миллиметровым.

Качество напорных труб и фитингов в британских и метрических системах одинаково.

Imperial также известен как дюйм, а дюйм является единицей длины. 1 дюйм = 2,53999918 см (см). Дюйм используется в Соединенном Королевстве, США и других странах.

Метрический размер также известен как MM. Этот размер широко используется в Европе, Азии, Китае и других странах.

Например, водопроводная труба из ПВХ DN25 (25 мм, то же самое ниже) и фитинг — это британская водопроводная труба диаметром 1 дюйм, которая также является предыдущей водопроводной трубой с 8 точками.
Водопроводная труба и фитинг из ПВХ DN15 — это британская водопроводная труба 1/2″, которая также является предыдущей водопроводной трубой с 4 частями.
Например, водопроводная труба и фитинг из ПВХ DN20 — это британская водопроводная труба 3/4″, которая также является предыдущей водопроводной трубой с 6 точками.

Связь между наружным диаметром и DN, NB следующая:

Сравнительная таблица международных размеров труб
