Полипропиленовые трубы — диаметры — таблица цена и размеры

Большое значение при выборе ПП труб имеет напор воды. При недостаточном напоре подбираются магистрали с меньшим сечением. С увеличением количества транспортируемой жидкости, требуется больший диаметр. При изучении маркировки ПП, особое внимание уделяется значению N25, N10 и др. Он позволяет дать оценку устойчивости материала, относительно давления воды в магистрали. Качественные ПП трубы служат до 20 лет и более.





Типы ПП труб:



  • РN10 – трубы рассчитаны на рабочее давление 13 атм. и толщину материала от 1,9 до 10 мм. Они хорошо эксплуатируются при прокладке системы «теплый пол» и подаче холодного водоснабжения. Предельная температура нагрева составляет +45 гр. Сечение труб ПП: внешнее 2…11 см, внутренне 1,6…9 см.





  • PN16 – реже применяемый вариант конструкций, обеспечивающий давление на стенку 16 атм.
    Он используется для холодного и горячего водообеспечения с предельной температурой нагрева до +60 гр.
  • N20 (РN20) – изделия толщиной 16…18,4 мм выступают оптимальным решением при обустройстве отопительной системы и водоснабжения с допустимым пределом температуры воды 80 гр. Полипропиленовый водопровод с уровнем давления на стенки 2,0 МПа, характеризуется внешним диаметром – 1,6…11 см, внутренним – 1,06…7,32 см.





  • N25 (РN25) – водопроводная магистраль с уровнем давления на стенку 25 атм. Благодаря включению в конструкцию алюминия, эти изделия обладают идеальными характеристиками при обустройстве отопительных систем, где температура воды достигает до +95 град. Многослойная структура конструкции определяет высокую стойкость к механической и термической нагрузке. Трубы производятся с внутренним сечением РN25 – 1,32…5 см, внешним — 2,12…7,79 см.



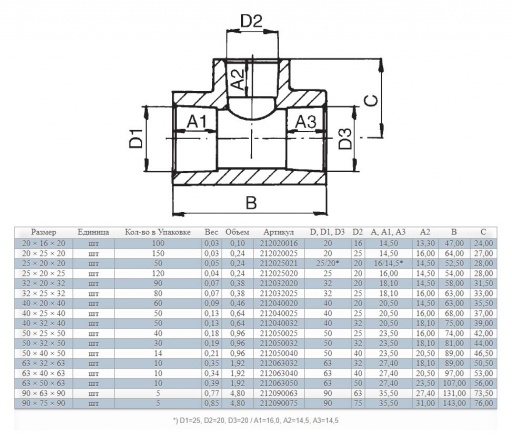

Таблица с размерами





Внимание! Маркировка 10, 20, 25 определяет уровень предельного давления (кг/см кв. ).





Внедрение новых технологий позволило получить новый тип армирования полипропиленовых труб — стекловолокном. Он препятствует расслоению водовода при использовании, а при укладке – временных затрат на зачистку срезов после сварочных работ. Армированные изделия с использованием сетки из стекловолокна наиболее востребованы, благодаря быстрому монтажу деформационной стойкости и длительному эксплуатационному сроку без ремонта.



Основные типы сечения труб ПП



При проведении расчетов, учитывается внутреннее и наружное сечение. Внутренние параметры позволяют узнать объем жидкости, проходящий за определенный промежуток времени. Внешние размеры позволяют провести строительные расчеты, а именно размер ниши или канала, необходимого для проведения магистрали. Параметры внешнего сечения учитываются для правильной подборки фитингов в соответствии с внутренним диаметром. Все размеры труб классифицируются по следующим показателям:



  • Маленькое сечение – 0,5…7,5 см. Оптимальное решение для обогрева, подачи холодной воды и отвода канализационных стоков в загородных строениях. Трубы с мелким диаметром размещают на кухне, в санузлах и на общих стояках. Внутреннее сечение 3, 2 см встречается чаще в многоквартирных помещениях.
  • Среднее сечение – 8; 9; 10; 11; 12,5; 16; 20; 25; 31,5 см. Применяется для обустройства водопровода и канализации. Внутреннее сечение 8, 9 и 10 см, служит для перемещения химической продукции.
  • Большое сечение – 40 см и больше. Применяется для водоснабжения и вентиляции.



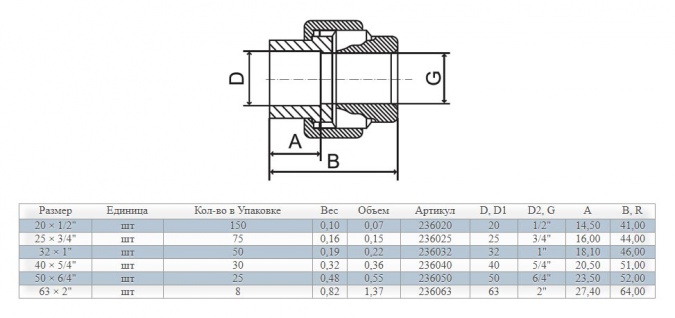

Маркировка труб производится в дюймах и в мм. Для удобства, можно воспользоваться таблицей конвертации:





Как определить диаметры ПП магистрали, исходя из толщины стенки?



На этапах проектирования трубопроводной магистрали, необходимо определиться с диаметром конструкций на отдельных участках. Для этого используется специальный гидравлический расчет, помогающий сэкономить на покупке. В результате вычислений учитывается давление и конфигурация магистрали. Увеличенные параметры не навредят, но повлияют на повышение уровня затрат. Слишком маленький диаметр обеспечит слабый напор.





Диаметры ПП труб варьируют в пределах 1,6 — 120 см:



  • Для прокладки водопровода и обогрева жилых помещений применяются конструкции с параметром от 1,6 до 3,2 см.
  • Для прокладки внутренней канализационной системы – 4 и 5 см или 11 см.
  • Максимальные размеры ПП труб актуальны при размещении внешней канализационной линии многоэтажных зданий.
  • При разработке внутренней водопроводной магистрали, учитывается протяженность магистрали и число точек для подачи воды. Подающая труба имеет диаметр 3,2 см, для разводки в зданиях внешнее сечение ПП труб составляет 1,6 – 2 см.



Отдельно учитывается толщина стенок, влияющая на внутренний диаметр.



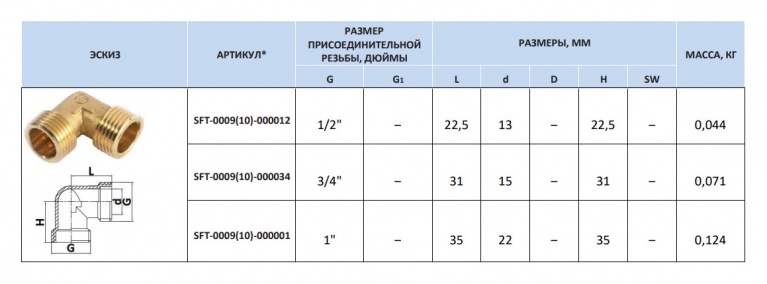

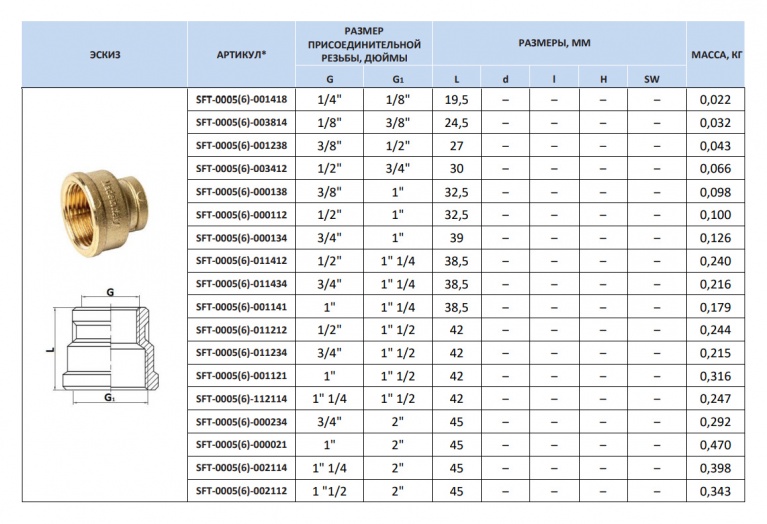

Таблица с маркировками изделий





Как определить проходимость?



Для правильного расчета проходимости, внешнее сечение не учитывается. При вычислениях внутреннего сечения необходимо знать, сколько жидкости транспортируется за определенный промежуток времени.



Факторы, влияющие на проходимость:



  • Внутренний диаметр (маленькое сечение влияет на повышение сопротивления стенок и замедление потока).
  • Давления на стенки.
  • Длины магистрали (с увеличением длины повышается трение, снижающее скорость потока).
  • Материала (гладкое внутреннее покрытие влияет на увеличение скорости транспортировки).
  • Длительности эксплуатации, что позволяет определить объем отложений.
  • Числа переходов от одного сечения к другому и разворотов.



Для домашней магистрали применяется простая формула расчета проходимости трубопровода:





Где Q — расчетный уровень нагрузки на участок магистрали,

 V — скорость транспортировки воды в трубопроводе.

Δt — разница нагрева воды при подаче и обратке.



Существует еще одна формула:





В основе расчетов лежит общее количество перемещаемой жидкости Q и ее скорость движения V. Для определения последнего параметра используются показатели 1,5–2 м/секунду для труб с толстыми стенками и 0,7–1,2 м/секунду для труб с тонкими стенками. Поскольку ПП обладает гладким внутренним покрытием, в расчетах используются наибольшие показатели скорости транспортировки жидкости. Это позволяет минимизировать потери на трение. Более точные расчеты производятся в многоэтажных строениях. При обустройстве стояков, внутреннее сечение чаще подбирается в пределах 3,2 см.





Соответствие сечения:



  • Для внешнего сечения 1,6 см соответствует внутренний диаметр 1 см.
  • Для внешнего сечения 2 см оптимальным решением станет трубопровод с внутренним диаметром 1,5 см.
  • Для наружных параметров в 6,3 см хорошо подойдут трубы в 5 см (внутри конструкции).
  • При наружных размерах 12,5 см, внутренний размер равен 10 см.



Большие трубы используются для холодного водоснабжения и внешней сточной системы (не допускается их прокладка для горячего водообеспечения). Для снабжения водой всего микрорайона, используются трубы из ПП сечением 50 см и больше.



Таблица сечения контуров используется с учетом запаса диаметра труб, относительно смесителя:



  1. При обустройстве бытовой коммуникации достаточно приобрести трубы ПП для обогрева сечением в 2 см.
  2. Для подачи холодной воды используются магистрали диаметром 1,6 см.
  3. Большой диаметр (от 50 см) не требуются вовсе.





Зависимость размера труб от материала



Исходя из технических характеристик материала, различают следующие виды трубопроводной магистрали:



  • PPR (PPRС, ППР) — для изготовления труб используется статический сополимер пенопропилен (или рандом-сополимера) с кристаллизированным молекулярным составом. Они хорошо выдерживают широкий диапазон нагрева/переохлаждения от -165 до +1410 С и ударные нагрузки. Это определяет их широкое применение для водосточных или отопительных систем в бытовой сфере. Их параметры варьируют в диапазоне 1,6…11 см и подбираются с учетом давления, на которые они рассчитаны.
  • PPH. Полипропиленовые трубы создаются с использованием модифицированных компонентов: антистатиков, антипиренов и нуклеаторов, придающих высокий уровень ударной прочности полимеру. Конструкции служат для внешней системы водоснабжения, проветривания и канализации. Они исключают возможность прокладки отопительной магистрали, что объясняется низкой температурой плавления. Большое сечение труб РРН обеспечивает их использование в промышленной водосточной системе.
  • PPB (линейный сополимер). По своим структурным свойствам это сырье характеризуется наличием микроскопических молекул гомополимера (блоков), имеющих разное строение, состав, чередующихся в заданном порядке. Благодаря особенностям молекулярной структуры, эти трубы обладают высокой ударной стойкостью и хорошо используются при укладке системы «теплый пол» или подводе холодной воды к дому.
  • PPs (полукристаллический конструкционный полимер) – материал с особым молекулярным составом. Обладает высокой устойчивостью к механическим и термическим нагрузкам, износу. Сечение труб варьирует в диапазоне 2 — 120 см. Их прокладка рекомендуется для вентиляционной и отопительной системы, а также водоснабжения.





Сварка труб



Нагрев сварочного аппарата для труб ПП составляет 250-260 С. После достижения заданной температуры (на протяжении 10-15 мин.), готовятся два элемента для соединения и одновременно насаживают контуры на сварочные насадки. Постепенно, не проворачивая, они вдавливаются в насадки паяльника до отметки заданной глубины сварки. С этого момента можно начать отсчет длительности прогрева. По завершению процесса следует снять изделия с нагревающих частей сразу, без поворотов и, произвести соединение на ранее отмеченную глубину.



Не рекомендуется вдвигать контур в фасонную часть очень глубоко, что повлияет на перекрытие водяного тока. При сплавлении деталей требуется жесткая фиксация или корректировка соединения. По окончанию плавления элементов необходимо дать остыть стыку, что образует монолитную конструкцию водопроводной или отопительной системы. Время сварки, исходя от сечения и глубины термического воздействия указано в табличных данных:





Сколько стоят трубы бытового назначения?





Стоимость труб с большим сечением



Согласно ГОСТ 18599-2001, применение магистралей ПП допускается при монтаже или смене водопровода, обустройства автополива, бассейна или подъема воды из артезианского источника. Трубы ПНД используются для прокладки на прямых участках по 120 см и бухтах по 1000, 2000 см. Они характеризуются гладким внутренним и наружным покрытием. Правилами СНиП разрешено наличие дефектов в пределах допустимых отклонений, исключена возможность образования пузырей или трещин, сторонних включений.



Трубы с большим диаметром классифицируются на основе регламентируемых параметров, определяющих их назначение.



Маркировка полиэтиленовых труб: ПЭ80 и ПЭ100. Первый вариант характеризуется отличными потребительскими свойствами для магистрали небольшого размера (до 90мм). Маркировка ПЭ100 определяет значительную экономию на материале при прокладке трубопровода с большим сечением. Отдельно учитывается показатель стойкости магистрали ПНД к давлению на стенки (SDR), он рассчитывается путем простого отношения сечения труб ПЭ к толщине перестенок. Вместе с уменьшением полученного значения растет показатель прочности.





Видео



Таблица подбора теплоизоляции

Наш адрес: 423800, РТ,
Набережные Челны, п. ЗЯБ,
квартал 28, дом 81, схема



















Сотрудничество с нами
позволит Вам получить все
необходимые комплектующие
и оборудование в кротчайшие
сроки и по разумным ценам.

Внутренний
диаметр изоляции, мм
Трубы стальные Трубы медные
Водогазопроводные Сварные прямошовные Для холодильной
техники и кондициони
рования
Сантехни-
ческие
дюймы Ду, мм наружный
диаметр, мм
наружный
диаметр,
мм
дюймы наружный
диаметр, мм
наружный
диаметр,
мм
6         1/4 6,35 6
8         5/16 7,93 8
10       10/10,2 3/8 9,53 10
12       12 1/2 12,70 12
15 1/4 8 13,5 15/16 5/8 15,88 15
18 3/8 10 17 18 3/4 19,05 18
22 1/2 15 21,3 21,3/22 7/8 22,22 22
25       25
28 3/4 20 26,8 28 1 1/8 28,57 28
30       30
35 1 25 33,5 33,7/35 1 3/8 34,92 35
42 1 1/4 32 42,3 42 15/8 41,27 42
45       44,5/45
48 1 1/2 40 48 48/48,3
54       54 2 1/8 53,98 54
60 2 60 60 57/60
64       63,5     64
70       70 2 5/8 66,66
76 2 1/2 65 75,5 76     76,1
89 3 80 88,5 89     88,9
110       108     108
114 4 100 114 114
133       133     133
140 5 125 140 140
160       159     159
Внутренний диаметр изоляции, мм Трубы полипропиленовые напорные PP Трубы металло-
пластиковые
Трубы из сшитого полиэтилена PE-X Трубы канализа-
ционные из полипропилена и ПВХ PP/PVC
PP PP-R армированные
наружный
диаметр, мм
наружный
диаметр, мм
наружный
диаметр, мм
наружный
диаметр, мм
наружный
диаметр,
мм
6
8
10
12
15     14
18     16/18 16
22 20 22,3 20 20
25 25   25/26 25
28   27,3
30
35 32 34,3 32 32
42 40 42,7 40 40
45
48
54 50 53,3 50 50 50
60
64 63   63 63
70   66,3
76 75 78,3   75 75
89       90
110       110 110
114
133
140
160


рассчет внутреннего по таблице, большие размеры для водоснабжения

Давайте постараемся проанализировать:

  • По каким принципам подбирается внутренний диаметр полипропиленовых труб при выборе материала для водопровода;
  • Где используются полипропиленовые трубы больших диаметров;
  •  И какого все-таки диаметра трубу из полипропилена стоит купить человеку, который собирается смонтировать новый домашний водопровод.

Встретить полипропиленовые трубы сейчас можно везде

Начнем, однако, с нескольких замечаний общего характера.

Сфера применения

Полипропиленовые трубы появились на рынке совсем недавно, однако уже завоевали популярность.

Причина — их несомненные достоинства на фоне конкурентов:

  • Они не подвержены коррозии;
  • Не боятся сырости и агрессивных сред;
  • Дешевы;
  • Неэлектропроводны и, значит, гарантируют, что в водопроводе или системе отопления электрохимические процессы не будут разрушать алюминиевый радиатор, а владельца не ударит током при неисправности стиральной машинки;
  • Легко монтируются;
  • Имеют эстетичный внешний вид.

Однако внутренние водопроводы — не единственный ареал обитания полипропилена.

Его применяют и для:

  • Вентиляции. Полипропиленовые трубы большого диаметра легки и не создают значительной нагрузки даже на перегородки, сделанные на основе деревянного каркаса с обшивкой из стеновых панелей или гипсокартоном.

Еще недавно в вентиляционных системах можно было видеть только жестяные короба. Все меняется…

  • Канализации. Стойкость материала к агрессивным средам здесь очень кстати.

Легко перенести, легко смонтировать

  • Наружные водопроводы холодного водоснабжения на несколько домов. С одной стороны, полипропилен менее механически прочен, чем его основной конкурент в этой области — чугун.
    Полипропиленовые водопроводы, проложенные под дорогами, нуждаются в дополнительной защите — железобетонном коробе.
    Зато они не зарастают отложениями. Кроме того, эластичность материала сохранит трубу целой даже при перемерзании: она просто растянется, а после оттаивания вернется к старому диаметру.

Классификация

Таблица самых распространенных видов полипропиленовых труб выглядит так:

РРВ

Так маркируются трубы с повышенной ударной прочностью. Традиционно применяются при монтаже напольных систем отопления (немудрено запнуться о трубу, но если она при этом треснет — грош цена такому трубопроводу) и в системах холодного водоснабжения.

PPH

Как правило, это трубы полипропиленовые большого диаметра, предназначенные для вентиляционных систем и водопроводов с холодной водой. Температуры они боятся.

PPR

Самые распространенные и популярные трубы. Ценятся своей универсальностью. Они хорошо переносят высокие температуры и годятся для холодного, горячего водоснабжения и отопительных систем.

Как нетрудно догадаться, все вышеперечисленные трубы различаются прежде всего видом используемого пластика. Незначительные добавки могут сделать полипропилен более эластичным  или термостойким.

Армирование

Однако есть и другой способ изменить механические свойства труб — армирование.

Армирование труб выполняется:

Здесь слой алюминия прячется между слоями пластика

  • Стекловолокном. В этом случае средний слой трехслойной трубы представляет собой смесь полипропилена с волоконцами стеклоткани.

Армирование обычно выделяется цветом

Армирование делает трубу более прочной и уменьшает коэффициент ее теплового расширения.

Совет: если вы решаете, какой вид армирования стоит предпочесть — лучше остановите свой выбор на стекловолокне.

Такие трубы ни при каких обстоятельствах не расслаиваются, теряя механическую прочность. Кроме того, при монтаже они не требуют зачистки для полипропиленовых труб.

Диаметр

Наконец, трубы классифицируются по проходимости. Внутренний диаметр полипропиленовой трубы определяет то, сколько воды она может пропустить за единицу времени. Внешний диаметр для расчета проходимости не важен, однако им, а значит, и толщиной стенок трубы определяется ее прочность и способность выдержать давление воды.

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Совет: сделав систему горячего водоснабжения циркуляционной, вы избежите необходимости долго сливать воду прежде, чем она нагреется.

В частном доме для этого достаточно простенького циркуляционного насоса и второй трубы для возврата воды к котлу.

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

Возможно вас заинтересует:Насосы ЭЦВ 8-25-100 из наличия

%PDF-1.5 % 2737 0 объект > эндообъект внешняя ссылка 2737 220 0000000016 00000 н 0000015240 00000 н 0000015329 00000 н 0000017705 00000 н 0000017754 00000 н 0000017803 00000 н 0000017852 00000 н 0000017901 00000 н 0000017952 00000 н 0000018003 00000 н 0000018052 00000 н 0000018102 00000 н 0000018153 00000 н 0000018203 00000 н 0000018252 00000 н 0000018301 00000 н 0000018350 00000 н 0000018399 00000 н 0000018448 00000 н 0000018498 00000 н 0000018547 00000 н 0000018596 00000 н 0000018645 00000 н 0000018694 00000 н 0000018743 00000 н 0000018792 00000 н 0000018841 00000 н 0000018890 00000 н 0000018939 00000 н 0000018988 00000 н 0000019037 00000 н 0000019116 00000 н 0000019193 00000 н 0000019243 00000 н 0000019282 00000 н 0000019349 00000 н 0000019399 00000 н 0000019449 00000 н 0000019498 00000 н 0000019547 00000 н 0000019596 00000 н 0000019645 00000 н 0000019696 00000 н 0000019747 00000 н 0000019797 00000 н 0000019848 00000 н 0000019898 00000 н 0000019947 00000 н 0000019998 00000 н 0000020047 00000 н 0000020096 00000 н 0000020147 00000 н 0000020198 00000 н 0000020249 00000 н 0000020298 00000 н 0000020347 00000 н 0000020396 00000 н 0000020445 00000 н 0000020494 00000 н 0000020543 00000 н 0000020592 00000 н 0000022113 00000 н 0000023495 00000 н 0000024883 00000 н 0000026361 00000 н 0000027745 00000 н 0000029076 00000 н 0000029611 00000 н 0000029790 00000 н 0000030106 00000 н 0000030481 00000 н 0000030537 00000 н 0000031075 00000 н 0000032453 00000 н 0000034043 00000 н 0000034999 00000 н 0000041224 00000 н 0000043917 00000 н 0000047641 00000 н 0000047877 00000 н 0000048114 00000 н 0000048167 00000 н 0000048220 00000 н 0000048273 00000 н 0000048326 00000 н 0000048619 00000 н 0000049009 00000 н 0000049177 00000 н 0000049564 00000 н 0000049787 00000 н 0000049840 00000 н 0000049893 00000 н 0000050160 00000 н 0000050213 00000 н 0000050266 00000 н 0000050319 00000 н 0000050372 00000 н 0000050425 00000 н 0000050478 00000 н 0000050838 00000 н 0000051242 00000 н 0000051738 00000 н 0000051791 00000 н 0000051844 00000 н 0000052058 00000 н 0000052389 00000 н 0000052442 00000 н 0000052495 00000 н 0000052548 00000 н 0000053032 00000 н 0000053395 00000 н 0000053448 00000 н 0000053666 00000 н 0000054215 00000 н 0000054341 00000 н 0000054394 00000 н 0000054447 00000 н 0000054500 00000 н 0000054553 00000 н 0000054606 00000 н 0000054659 00000 н 0000054712 00000 н 0000054765 00000 н 0000054818 00000 н 0000054871 00000 н 0000054924 00000 н 0000054977 00000 н 0000055030 00000 н 0000055083 00000 н 0000055136 00000 н 0000055189 00000 н 0000055242 00000 н 0000055412 00000 н 0000058711 00000 н 0000059001 00000 н 0000059382 00000 н 0000059721 00000 н 0000061364 00000 н 0000062205 00000 н 0000065071 00000 н 0000065535 00000 н 0000065706 00000 н 0000065876 00000 н 0000066047 00000 н 0000066218 00000 н 0000066388 00000 н 0000066559 00000 н 0000066730 00000 н 0000068821 00000 н 0000069507 00000 н 0000069678 00000 н 0000069848 00000 н 0000070400 00000 н 0000070646 00000 н 0000070817 00000 н 0000070988 00000 н 0000071159 00000 н 0000071330 00000 н 0000071943 00000 н 0000073051 00000 н 0000073672 00000 н 0000074162 00000 н 0000074759 00000 н 0000074930 00000 н 0000075101 00000 н 0000075718 00000 н 0000076167 00000 н 0000076679 00000 н 0000077321 00000 н 0000077825 00000 н 0000081595 00000 н 0000081766 00000 н 0000081937 00000 н 0000082107 00000 н 0000082802 00000 н 0000083518 00000 н 0000083689 00000 н 0000083860 00000 н 0000084031 00000 н 0000084202 00000 н 0000084821 00000 н 0000088098 00000 н 0000088714 00000 н 0000089321 00000 н 0000089901 00000 н 00000 00000 н 00000

00000 н 00000

00000 н 0000091428 00000 н 0000092176 00000 н 0000092467 00000 н 0000092638 00000 н 0000097055 00000 н 0000097226 00000 н 0000097397 00000 н 0000098145 00000 н 0000098871 00000 н 0000099227 00000 н 0000099595 00000 н 0000099765 00000 н 0000099937 00000 н 0000100294 00000 н 0000100794 00000 н 0000104145 00000 н 0000104350 00000 н 0000104521 00000 н 0000104692 00000 н 0000104863 00000 н 0000105033 00000 н 0000105204 00000 н 0000105375 00000 н 0000105546 00000 н 0000105717 00000 н 0000105888 00000 н 0000109498 00000 н 0000109669 00000 н 0000109840 00000 н 0000110011 00000 н 0000110182 00000 н 0000004696 00000 н трейлер ]/предыдущая 12684788>> startxref 0 %%EOF 2956 0 объект >поток h;X_ 3A8″»[email protected]@Vm»*q G+b۫[email protected] 4!(4F!»pRGAgh oCAE/9$ }Op$!%!e8*юD»[email protected] [email protected]ͷ[email protected] [email protected]#$FBB M) hQXxZH6%[email protected]!?ˠ D!rrX `D09}0j)יѼ1f»qA=r ^zU к sz]m{Φj}\#s( ~E/kƟ\r7W>ې]qc=e>*KCmx’ȴ1NK!iٖ49dh9o՜rA}mjly,ʠ8!EDz:V弼HmM!VqO vOZU»V|dTn2mҵm5tn O0(`] -2kWP/pw66m1wfB1GBFW҅-P6DNnsnbMG :ZO֙/9!ϩ’hlk%N_SuqC1z%B}Q Zl$ED#D^ !۹31ˌ붰8K>=/ۇil_uh~M~$&e+ya+GQ. ,8;:jYa>HNr*~l˘U5s67tm#y~>mz͜N(-R&pf-=W̱=3pia’ԭiRe\

Таблицы размеров труб из ПВХ для Sch 40 / Sch 80 (OD, PSI)

Эта запись была опубликовано 12 сентября 2020 г. Марком Лигоном.

Ищете размеры труб из ПВХ? Коммерческое промышленное снабжение составило спецификации размеров для трубопроводов Schedule 40 (белый) и Schedule 80 (серый). Наша приведенная ниже таблица размеров труб из ПВХ включает наружный диаметр. (наружный диаметр), а также внутренний диаметр (внутренний диаметр) и рейтинг PSI.

Размеры труб ПВХ Sch 40

Размеры трубы ПВХ Sch 80



Размеры фитингов из ПВХ от Lasco

Ищете конкретные характеристики фитингов? Lasco предоставляет подробную документацию по фитингам, см. здесь: Sch 40, Sch 80, 80 CPVC

Все размеры труб из ПВХ, перечисленные выше, являются стандартными номинальными размерами труб.Размеры указаны в дюймах, если не указано иное. Эта таблица размеров труб из ПВХ является точной для всех производителей труб из ПВХ, поскольку номинальный размер используется во всей отрасли. Для правильного соединения труб и фитингов всегда используйте трубы и фитинги с одинаковым номинальным размером трубы.

Примечание: трубы и фитинги из ПВХ сортамента 40 и сортамента 80 имеют одинаковый внешний диаметр (наружный диаметр) и при необходимости могут использоваться взаимозаменяемо. Имейте в виду, что трубы из ПВХ сортамента 40 имеют более низкое номинальное давление, поэтому не рекомендуется использовать детали сортамента 40 в основном трубопроводной системе сортамента 80.

Имейте в виду, что хотя все фитинги из ПВХ с номинальным размером трубы подходят к трубе из ПВХ с номинальным размером трубы, не все производители фитингов используют одни и те же пресс-формы, поэтому некоторые размеры могут немного отличаться. Если важны точные размеры фитингов, обратитесь к производителю за информацией о размерах. Для справки см. информацию о фитингах Spears и Lasco выше.

У нас также есть фитинги George Fischer, Harvel и Charlotte Pipe.Информация о размерах для этих марок должна быть доступна в Интернете на веб-сайте каждой компании. Если у вас есть конкретный вопрос, на который вы не можете ответить с помощью этих онлайн-ресурсов, свяжитесь с нами для получения помощи.

Общие размеры труб — PlumbingSupply.com

Показанный наружный диаметр относится к стандартной трубе IPS Schedule 40 (ПВХ, нержавеющая сталь, латунь, сталь и т. д.), а НЕ к трубе из ХПВХ, PEX, PB или меди.

Стандартные ниппели и размеры труб

Размер трубы Внешний диаметр (O.Д.) Окружность ниток на дюйм
1/8″ 0,405″ 1,272 дюйма 27
1/4 дюйма 0,540 дюйма 1,696″ 18
3/8 дюйма 0,675 дюйма 2,121 дюйма 18
1/2 дюйма 0,840″ 2.639″ 14
3/4 дюйма 1,050″ 3,299″ 14
1″ 1,315″ 4,131 дюйма 11 1/2
1 1/4 дюйма 1,660″ 5,215 дюйма 11 1/2
1 1/2 дюйма 1,900″ 5,969″ 11 1/2
2 дюйма 2. 375 дюймов 7,461″ 11 1/2
2 1/2 дюйма 2,875 дюйма 9,032 дюйма 8
3 дюйма 3.500″ 10,995 дюйма 8
4 дюйма 4.500″ 14,137 дюйма 8
5 дюймов 5,563 дюйма 17,476 дюйма 8
6 дюймов 6.625 дюймов 20,812″ 8
8 дюймов 8,625 дюйма 27,095″ 8
10 дюймов 10,750 дюйма 33,771 дюйма 8
12 дюймов 12,750″ 40,054″ 8

Окружность = расстояние вокруг внешней стороны трубы



Размеры труб не относятся к каким-либо физическим размерам.Для определения размера необходимо измерить внешний диаметр каждой трубы. Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков резьбы на дюйм (TPI). Трубная резьба 3/4 дюйма NPT имеет 14 витков резьбы на дюйм. Для достоверной идентификации размера резьбы требуются как TPI (количество резьбы на дюйм), так и внешний диаметр (внешний диаметр) резьбы, поскольку несколько размеров имеют одинаковый TPI.

Все типы трубной резьбы, используемые в сантехнике, указаны в Американском национальном стандарте для труб, аккредитованном Американским национальным институтом стандартов (ANSI).

Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные нити, используемые для общих целей. Резьба NPT используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических применениях. Коническая резьба имеет длину 3/4 дюйма на один фут. Коническая резьба тем глубже на конце трубы и тем меньше, чем дальше от конца трубы. внутри фитинга, пока он не остановится из-за конусности.Расстояние, на которое труба может быть вкручена в фитинг, определяется стандартом ANSI. После затяжки с помощью гаечного ключа между трубой и фитингом могут остаться небольшие зазоры, что может привести к утечке, поэтому для заполнения любых зазоров необходимо использовать герметик для труб.

Резьба для сухого уплотнения (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда герметик для труб может выйти из строя из-за более высокой температуры или давления, чем может выдержать обычная резьба NPT. Резьба предназначена для механического уплотнения путем легкого, но достаточного сдавливания резьбы при затягивании гаечным ключом.Это позволяет соединить трубу и фитинг без использования герметиков.

Резьбы NPT и NPTF взаимозаменяемы с герметиками, такими как лента из ПТФЭ. Ни один из других стандартов резьбы не является взаимозаменяемым. Внутренняя резьба NPT может обозначаться как «FPT», а наружная резьба NPT может обозначаться как «MPT».

Прямая механическая трубная резьба со свободной посадкой (NPSM)

национального стандарта имеет прямую резьбу, которая используется только для соединения. Для герметизации этого типа резьбового соединения необходима шайба или прокладка.

Существуют три менее распространенные резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга (NST) и коническая трубная резьба по британскому стандарту (BSPT).

Определения сокращений трубной резьбы

NPT
Национальная трубная резьба (коническая)
ФПТ
Внутренняя трубная резьба (NPT)
МПТ
Наружная трубная резьба (NPT)
ИПС
Размер стальной трубы (NPT)
ПТФ
Сухое уплотнение с короткой конической трубной резьбой SAE
НПТФ
Коническая трубная резьба American National для герметичных соединений с сухим уплотнением
НПСМ
Трубная прямая резьба American National для механических соединений
НПСИ
Прямая промежуточная трубная резьба American National
ГТ
Резьба для садового шланга
НСТ
Резьба для пожарного шланга
БСПТ
Коническая трубная резьба Британского стандарта (метрические размеры)

Сопутствующие товары и информация



Обратите внимание, что информация, представленная здесь, предназначена для того, чтобы дать базовые знания о ремонте сантехники, устранении неполадок или при покупке. Эта информация является общей и может не подходить для всех приложений. Если вы совсем не уверены в своих способностях выполнить один из этих проектов или у вас есть дополнительные вопросы по представленной информации, обратитесь к профессионалу. Перед началом проекта всегда сверяйтесь с местными нормативными актами и соответствующими органами.

Как измерить размеры труб и фитингов

10.12.2019 – Zoro Staff

Определение размера труб, необходимых для вашего проекта, может привести к путанице.Многие люди считают, что размер трубы – это ее внешний диаметр, но на самом деле под «размером трубы» понимается так называемый «номинальный диаметр».

Фитинги могут быть такими же запутанными. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать наружному диаметру трубы. Полудюймовое пластиковое колено, например, имеет внешний диаметр около 1-1/4 дюйма.

Используйте это руководство, чтобы найти размеры труб и фитингов, необходимые для вашего следующего проекта.

Преобразование фактического диаметра в номинальный диаметр

Самый простой способ узнать, какой номинальный размер трубы вам нужен, это выполнить следующие шаги и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы

1. Измерьте внешний диаметр (НД) вашей трубы или фитинга:

  • Оберните веревку вокруг трубы
  • Отметьте точку, где струна соприкасается
  • Используйте линейку или измерительную ленту, чтобы найти длину между кончиком нити и сделанной вами отметкой (окружность)
  • Разделить длину окружности на 3,14159

2. Используйте таблицу на этой странице, чтобы определить номинальный диаметр (размер трубы).

Для внутренней резьбы

1. Измерьте внутренний диаметр (ID) вашей трубы или фитинга (используйте линейку или рулетку).

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(Все измерения в дюймах)

Внешний или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типовая резьба на дюйм
5/16 0.313 1/16 27
13/32 0,405 1/8 27
35/64

0,540

1/4 18
43/64 0,675 3/8 18
27/32 0,840 1/2 14
1-3/64 1. 050 3/4 14
1-5/16 1,315 1 11-1/2

1-21/32

1,660 1-1/4 11-1/2
1-29/32 1.900 1-1/2 11-1/2
2-3/8 2,375 2 11-1/2
2-7/8 2.875 2-1/2 8
3-1/2 3.500 3 8
4 4.000 3-1/2 8
4-1/2 4.500 4 8

Трубы и трубки

Трубы и трубки измеряются по-разному.  Трубки измеряются и называются на основе фактического внешнего диаметра трубки.

PEX, или сшитые полиэтиленовые трубки, — еще одна быстро набирающая популярность технология, измеряемая и именуемая по внутреннему диаметру.

Пример:

Труба и трубка

Внешний диаметр
Труба размером 1/2” 27/32”
Трубка размером 1/2” 1/2”

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является Национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

Форма резьбы

BSP расшифровывается как British Standard Pipe. Он основан на торговом размере, а не на фактическом диаметре.

Магазин труб и фитингов

Выберите приложение для сантехники, которое вам нужно для вашего следующего проекта.

Все еще нужна помощь?

Если у вас по-прежнему возникают проблемы с выбором труб или фитингов, обратитесь в наш центр обслуживания клиентов по адресу [email protected] или позвоните по телефону 855-289-9676.

Стандартные технические условия для полиэтиленовых пластиковых труб и фитингов

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов.Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Фитинги | IHARA SCIENCE CORPORATION

Фитинги | НАУЧНАЯ КОРПОРАЦИЯ ИХАРА
  • Трубный фитинг с двойным обжимным кольцом

    Механические фитинги с двумя наконечниками

    Просто затянув гайку, заднее кольцо удерживает трубку, а переднее кольцо герметизирует жидкость. Все смачиваемые детали изготовлены из одного и того же материала, что означает, что различные жидкости в широком диапазоне температур могут быть надежно герметизированы.
    *Продукты из нержавеющей стали соответствуют требованиям RoHS.

    Страница сведений (CAD и таблица размеров)
  • Фитинг для пластиковых труб

    Фитинг, разработанный для соединения пластиковых труб

    Поскольку он состоит только из двух компонентов (основной корпус и гайка) и может затягиваться путем полного поворота гайки, любой может обеспечить «легкое и надежное» соединение пластиковых трубок.

  • Фитинг для виниловых шлангов

    Фитинг разработан для шлангов из мягкого винилхлорида

    Благодаря конструкции, в которой шланг, вставленный во вставку, продавливается втулкой за счет вращения гайки, повышается надежность защиты от утечки воды и выдергивания шланга.

    Страница сведений (таблица размеров)
  • Бессварной фитинг

    Продукт, удостоенный награды Good Design Award

    Механический фитинг для размера трубы, предназначенный для минимизации сопротивления пути потока.

  • Фитинг для автоматической сварки

    Арматура, соответствующая автоматическим сварочным аппаратам, используемая для систем особо чистых газов технологического оборудования SC/LC

    Этот продукт изготовлен из исключительно высококачественной нержавеющей стали и упакован в вакуумную двойную упаковку в чистом помещении.
    *Продукт, соответствующий требованиям RoHS

    Страница сведений (CAD и таблица размеров)
  • Фитинг с металлической прокладкой Кольцевой уплотнительный фитинг

    Фитинг с металлической прокладкой с поверхностным уплотнением, используемый для газовых систем высокой чистоты, обеспечивающий герметичное соединение от вакуума до высокого давления

    Сварочные детали изготовлены из исключительно высококачественной нержавеющей стали и упакованы двойным вакуумом в чистом помещении.
    *Продукт, соответствующий требованиям RoHS

    Страница сведений (CAD и таблица размеров)
  • Фитинг с металлической прокладкой Зажим типа

    Новый продукт, заменяющий традиционный фитинг VTF для газа высокой чистоты для полупроводников

    Скручивание при работе с трубопроводом и образование частиц при затягивании резьбы, которые были обычными проблемами этого типа фитингов, решаются путем применения метода зажима.
    *Продукт, соответствующий требованиям RoHS

  • Быстроразъемное соединение

    Быстроразъемное соединение из нержавеющей стали, позволяющее быстро и легко подсоединять/отсоединять трубопровод

    В дополнение к резьбовому соединению доступны такие фитинги, как BI-Lok и EP-Fit.

  • Трубный фитинг байтового типа

    Бессварной фитинг высокого давления для гидравлического применения

    Этот фитинг устраняет необходимость в нарезании резьбы, сварке, развальцовке или пайке, а также позволяет изгибать трубы.

    Страница сведений (CAD и таблица размеров)
  • Трубный фитинг байтового типа, соответствующий стандарту ISO

    Врезной трубный фитинг, соответствующий стандартам ISO. Широко используется в гидравлических трубопроводных системах на рынке станков

    Затяжка может быть завершена полным поворотом гайки, что устраняет отклонения в процессе затяжки и обеспечивает простоту и надежность работы с трубопроводом.

  • Шарнирное соединение

    Компактное шарнирное соединение с малым крутящим моментом для гидравлического применения

    Эффективен в качестве меры против перекручивания гидравлических шлангов, увеличивает их срок службы.

    Страница сведений (CAD и таблица размеров)
  • Переходник для шланга

    Существует ряд различных соединений для шлангов, которые могут снизить потери давления, шум, вибрацию и загрязнение

    Доступны продукты, отвечающие потребностям пользователей, в том числе серия NNT с плавным потоком.

  • Bunki-kunОтводной трубопровод

    Включение ответвления трубопровода без стыков

    Этот фитинг для разветвления трубопровода с пониженным гидравлическим сопротивлением позволяет отказаться от нарезания резьбы и сварки.Также могут быть изготовлены направленные гофрированные формы.

  • Встроенный фильтр

    Фильтр для газовых систем высокой чистоты

    Благодаря заменяемому элементу обслуживание простое.

Copyright © IHARA SCIENCE CORPORATION.
Все права защищены.

Список таблиц труб

— База знаний Engineered Software

Совместно с организациями по стандартизации трубной промышленности, производителями и пользователями компания Engineered Software создала ряд таблиц труб, которые можно использовать с программным обеспечением PIPE-FLO и Flow of Fluids.Многочисленные таблицы каналов включены в установку программ по умолчанию, и другие можно загрузить для немедленного использования. Щелкните Pipe Tables Installer.exe в разделе «Вложения» ниже, чтобы загрузить эти дополнительные таблицы.

Таблицы труб по умолчанию, созданные при установке PIPE-FLO Professional и Flow of Fluids обе программы версии 12.1 и ранее):

  • Алюминий B241 — ASTM B241
  • Алюминий B307 — ASTM B307
  • Алюминий B345 — ASTM B345
  • Чугунная труба.
  • Медная труба B302 — бесшовная труба ASTM B302
  • Медная труба h33 — бесшовная труба ANSI h33.1-67
  • Труба из ковкого чугуна — Справочник по чугуну
  • Железная труба (IPS) — ANSI B36.10-75, ANSI B36.19-65
  • Труба с высокими эксплуатационными характеристиками HDPE — PE 3408, AWWA C906, ASTM F714
  • Пластиковая труба из ПВХ — ASTM D-1785
  • Труба из красной латуни B43 — ASTM B43-66
  • Нержавеющая сталь ASTM-A-269 — ASTM A-269, WS 304 316 321
  • Нержавеющая сталь ASME B36. 19
  • Сталь A53-B36.10 — ANSI B36.10, ANSI B36.19


Дополнительные таблицы труб доступны для скачивания
Вот список таблиц труб (все версии 1, если не указано иное) Что можно скачать бегом Table Table Installer.exe Файл в приложениях Раздел ниже:

  • AL_2024D — нарисованные 2024-T3 алюминиевые трубки
  • AL_2024E — экструдированные 2024-T3511 алюминиевые трубки
  • AL_3003D Рисованные 3003-H24 алюминиевые трубки
  • AL_5052D — нарисованные 5052-O алюминиевые трубки
  • AL_6061D — нарисованные 6061-T6 алюминиевые трубки
  • AL_6061E — экструдированные 6061-T6511 алюминиевые трубки
  • AL_6061H — гидравлический 6061-T6 алюминиевые трубки
  • ASTM B 88 – бесшовные медные трубки – тип K, тип L, тип M, вода
  • ASTM B 280 – бесшовные медные трубки – кондиционирование воздуха, охлаждение
  • ASTM B 306 – бесшовные медные трубки – дренаж, сточные воды
  • ASTM B 819 – бесшовные медные трубки – медицинские газы
  • ASTM B 837 – бесшовные медные трубки – природный газ, сжиженный нефтяной газ, распределение газа/топлива
  • ASTM F2389 PP-R – полипропилен, рассчитанный на давление (Aquatherm) — Новинка 03. 04.2009
  • AWWA C-301 — Предварительно напряженная бетонная напорная труба, стальной цилиндр
  • AWWA C-303 — Бетонная напорная труба, обернутая прутком, стальной цилиндр
  • Медь Никель MIL-T- 16420K — добавлен в октябре 2009 г., доступен для отдельной загрузки ниже.
  • Трубки из сшитого полиэтилена (PEX) SDR9 — стандарт ASTM F876 — 08a. Добавлено в январе 2009 г., также доступно отдельно ниже.
  • D Железо (MJ) — американская труба из ВЧШГ — стандартные классы давления (механическое соединение)
  • D Железо (MJ-SC) — американская труба из ВЧШГ — стандартные классы давления (механическое соединение, специальные классы)
  • D Железо (POJ) – американские трубы из ВЧШГ – стандартные классы давления, (вставные соединения)
  • D Железо (POJ-SC) – американские трубы из ВЧШГ – стандартные классы давления (вставки, специальные классы)
  • DOW PP – полипропилен
  • DOW PTFE_NVR – политетрафторэтилен, не рассчитанный на работу в вакууме
  • DOW PTFE_VR – политетрафторэтилен, рассчитанный на вакуум
  • DOW PVDF – поливинилиденфторид
  • DOW SARAN – поливинилиденхлорид (ПВДХ) с центральным литьем из стекловолокна
  • 3 3 (FRP)
  • Fibercast Centricast 2 – труба, армированная центробежным литьем из стекловолокна (FRP)
  • Fibercast Centricast 3 – труба, армированная центробежным литьем из стекловолокна (FRP) 9 0333
  • Fibercast Centrithane – центробежнолитая труба, армированная стекловолокном (FRP), полиуретан
  • Fibercast CPLUS CL-2030 – центробежнолитая труба, армированная стекловолокном (FRP), винилэфир
  • Fibercast CPLUS RB-2530 – центробежнолитая труба, армированная стекловолокном (FRP) , эпоксидная
  • Fusibond ECTFE — этилен хлортрифторэтилен (Halar ® ) подкладке трубы
  • Fusibond ECTFE_SS — сополимера этилена и хлортрифторэтилена (Halar ® ) выстроились трубы из нержавеющей стали
  • Fusibond ETFE — сополимер этилена тетра fluroethylene (Тефзел ® ) выстроились трубы
  • Fusibond ETFE_SS — этилен тетр fluroethylene (Тефзел + ® +) выстроился трубы из нержавеющей стали
  • Fusibond ПФА — перфторалкокси (тефлон + ® +) подкладка труба
  • Fusibond PFA_SS — перфторалкокси (тефлон + ® +) выстроились трубы из нержавеющей стали
  • Fusibond PP – труба с полипропиленовым покрытием
  • Fusibond PP_SS – труба с полипропиленовым покрытием трубы из нержавеющей стали
  • Fusibond ПТФЭ — политетрафторэтилен подкладке трубы
  • Fusibond PTFE_SS — политетрафторэтилен подкладке трубы из нержавеющей стали
  • Fusibond PVDF — поливинилиденфторид (Kynar ® Flex) подкладке трубы
  • Fusibond PVDF_SS — поливинилиденфторид (Kynar ® Flex ) футерованная труба из нержавеющей стали
  • PE3408 / PE3608 (размеры DR) — труба из полиэтилена высокой плотности (размеры труб DR). Добавлено в марте 2010 г., также доступно отдельно ниже.
  • PE (IPS) — напорная труба из полиэтилена ANSI/AWWA C906-90 (размер Iron Pipe) неправильное значение шероховатости.
  • Performance Pipe HDPE (версия 2)* – PE 3408, AWWA C906, ASTM F 714 полиэтилен высокой плотности (HDPE) *исправлен неверный коэффициент Хазена-Вильямса, а также две опечатки в идентификаторах труб.
  • Трубка Petro PVDF – трубка из поливинилиденфторида (Hylar™)
  • Труба ПВХ D1785 – напорная труба из поливинилхлорида, 1/8–24 дюйма для подачи воды
  • Труба ПВХ D2241 – напорная труба из поливинилхлорида, 1/8 дюйма – 36″, водопровод
  • PVC-C900 – напорная труба из поливинилхлорида, 4” – 12”, передача воды
  • PVC-C905 (CI) – напорная труба из поливинилхлорида, 14” – 36”, передача воды
  • PVC- C905 (IPS) – напорная труба из поливинилхлорида, 14–36 дюймов, водопровод
  • Гигиенические трубы – Ассоциация поставщиков молочной и пищевой промышленности, 1–8 дюймов
  • SSteel ASTM-A-269 – сварные и бесшовные трубы из нержавеющей стали , коммерческий, 1/8” – 6”
  • SSteel MIL-T-6845 – сварные и бесшовные трубы из нержавеющей стали военного назначения, авиационная гидравлическая линия, 1/8” – 1. 5”
  • SSteel MIL-T-8054 – сварные и бесшовные трубы из нержавеющей стали военного назначения, авиационная гидравлическая линия, 1/8” – 1,5”
  • SSteel MIL-T-8808 – сварные и бесшовные трубы из нержавеющей стали военного назначения, авиационная гидравлическая линия , 1/8” – 2”
  • Сталь IPS — ASME B36.10M-2004 — стандартная сталь указана как размеры железных труб или «стандартные» размеры труб (STD, XS, XXS)

Один раз установщику таблиц труб .exe , PIPE-FLO необходимо закрыть и перезапустить, чтобы новые таблицы появились в окне свойств канала в PIPE-FLO.


Создание пользовательских таблиц труб
Информацию о том, как создавать пользовательские таблицы труб и клапанов, см. в файле справки программы или в статье базы знаний: Настройка таблиц труб с помощью диспетчера таблиц.

Таблицы каналов Installer.exe

Новые таблицы каналов 18.02.2014.pdf

Обновления таблиц каналов от 18.
