Содержание

Технические характеристики стеклопакетов

Отдельные характеристики стеклопакетов в совокупности формируют класс этих изделий и их эффективность. При выборе модели рекомендуется в равной степени уделять внимание всем параметрам, однако в зависимости от условий эксплуатации могут быть снижены требования по ряду пунктов. На общую функциональность стеклопакетов оказывают влияние достаточно много факторов, но самыми важными являются 5 основных характеристик – уровни тепло- и звукоизоляции, герметичность, светопропускная способность и долговечность.


Энергоэффективность стеклопакетов

Пластиковые, деревянные и алюминиевые евроокна сегодня приобретают в основном благодаря отличной энергоэффективности. Это качество в первую очередь обеспечивает низкая теплопередача стеклопакетов. Однако не все модели одинаково эффективны. На сопротивление передаче тепла у стеклопакетов влияют:
  • количество камер;
  • толщина стеклопакета;
  • наличие инертного газа во внутренних камерах;
  • герметичность конструкции.

Также разработаны специальные пленки, которые в любой момент могут быть наклеены поверх стекол, что позволит снизить теплопотери. Отдельно стоит упомянуть энергосберегающие стеклопакеты с более высокой эффективностью. На текущий момент производителями активно используются две модификации – модели с подогревом или на основе k или i-стекол. Подробнее об этих изделиях читайте на ОкнаТрейд.

Самый высокий коэффициент сопротивления теплопередаче имеют комбинированные двух- и трехкамерные стеклопакеты, для изготовления которых применяются низкоэмиссионные стекла, а внутрь закачивается инертный газ аргон.

Уровень звукоизоляции стеклопакетов

Шумоизоляция стеклопакетов является одной из важных характеристик, которая была по достоинству оценена потребителями. Особенно важно это качество для окон, выходящих на шумную сторону улицы. Уровень звукоизоляции стеклопакетов зависит не только от толщины стекол, количества камер и наличия у них внутри инертного газа, но и от других факторов.
Например, высокой эффективности можно достичь путем использования в одном изделии стекол разной толщины. Такая комбинация позволяет хорошо поглощать акустические колебания разной частоты.

Высокую эффективность показал многослойный триплекс, который устанавливается с внешней стороны стеклопакетов. Его солидная толщина и наличие полимерной прослойки позволяют окнам лучше задерживать шум с улицы. Кроме того, на звукоизоизляцию влияет качество герметизирующих слоев в стеклопакете. Также существенно снизить уровень проникновения во внутренние помещения шума получается за счет звукопоглощающих пленок. Такими полимерными покрытиями обычно оклеиваются окна с большой площадью остекления.

Неправильная комбинация стекол в двухкамерном стеклопакете может вызвать эффект резонанса, который усиливает шум. Этот вопрос желательно обсудить с менеджером при заказе окон.

Светопропускная способность

Количество поступающего через окна света также определяется в первую очередь стеклопакетами. У разных моделей эти характеристики могут существенно различаться. Светопропускная способность стеклопакетов зависит от нескольких факторов. Больше всего на нее влияют:
  • марка стекла;
  • количество камер;
  • толщина стекла;
  • наличие или отсутствие декоративной раскладки.

Электрохромные стеклопакеты, подробнее о которых можно прочитать в материале на ОкнаТрейд, имеют переменную светопропускную способность. Эта характеристика у инновационных моделей может меняться в зависимости от желания владельцев окон. При этом самой высокой светопропускной способностью на текущий момент обладают однокамерные изделия из специального осветленного стекла.

Наклеивание любых пленок, включая шумопоглощающие и теплосберегающие полимеры, ведет к снижению светопропускной способности стеклопакетов.

Герметичность

Тепло-и звукоизоляционные характеристики стеклопакетов во многом зависят от их герметичности. Причем это в большей мере относится к тем моделям, во внутренние камеры которых закачан аргон или криптон. При разгерметизации происходит стремительная утечка инертного газа, что приводит к ощутимому ухудшению основных характеристик оконных конструкций. Для стеклопакетов без инертного газа также важна абсолютная изолированность внутренних камер, которая обеспечивается за счет качества используемых герметиков и толщины их наружного слоя.


Долговечность

Срок службы стеклопакета составляет около 20 лет и уступает аналогичному показателю оконных переплетов, изготовленных из пластиковых или алюминиевых профильных систем. Благодаря новым технологиям рамы и створки из деревянного евробруса тоже стали значительно долговечнее. При этом нужно понимать, что речь идет о частичной утрате характеристик. Стеклопакет может и дальше поглощать шум и удерживать тепло, но соответствующие коэффициенты звуко- и теплоизоляции будут гарантированно ниже, чем у нового изделия. Конструкция современных окон и применяемые технологии позволяют извлечь стеклопакеты из проемов и восстановить их первоначальные свойства.
Правда, в ряде случаев целесообразнее заказать новые изделия.
Точка росы не входит в перечень основных характеристик стеклопакетов и является переменной величиной. Однако этот параметр также необходимо учитывать при покупке окон. Именно точкой росы определяется момент появления конденсата на стеклопакетах. Чем холоднее окна, тем больше влаги на окнах даже при комфортной температуре. Этот показатель в конкретном случае напрямую взаимосвязан энергоэффективностью и герметичностью стеклопакетов.

Характеристики стеклопакетов — Дом Комфортов



Стеклопакет объёмное изделие из двух или более стекол, герметично соединенных друг с другом при помощи дистанционной рамки, а также внутреннего и внешнего герметиков (бутилового и 2-компонентного), образующих замкнутую полость, заполненную воздухом или инертными газами (аргон).

Классификация стеклопакетов

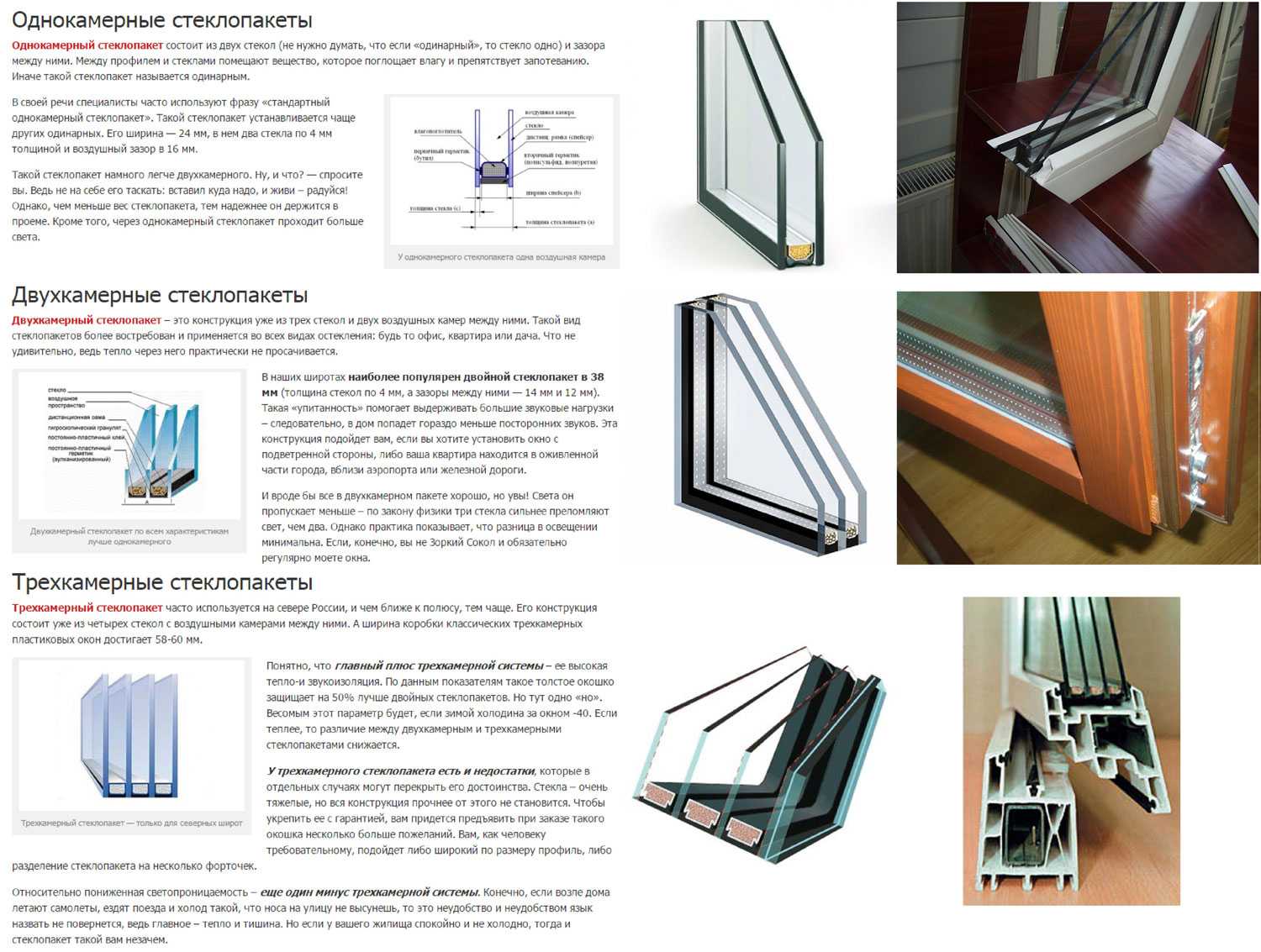

Стеклопакеты классифицируются по количеству воздушных камер на однокамерные — СПО (два стекла) и двухкамерные — СПД (три стекла). В стеклопакете в самых разнообразных комбинациях могут быть установлены различные стекла, как по толщине, так и по их свойствам.

Так, ОДНОКАМЕРНЫЙ стеклопакет – это стеклопакет с двумя стеклами. Наиболее распространенная толщина стекла – 4-6 мм. Стекла разнесены специальной дистанционной рамкой на определенное расстояние друг от друга. Наиболее часто встречающая формула однокамерного стеклопакета, предполагает суммарную толщину в 24 мм. Например, 4-16-4. Так, по 4 мм – это толщина стекол, а 16 – это расстояние между ними. Теоретически дистанция между стеклами в стеклопакете может быть и больше, но это уже не имеет смысла, так как превышение оптимальной толщины стеклопакета не только не ведет к дальнейшему повышению теплосберегающих свойств, но, наоборот, снижает эти свойства за счет проявления эффекта конвекции.

В тоже время следует отметить, что сейчас в нашей климатической зоне, простой однокамерный стеклопакет чаще используют в случае остекления лоджий, или выхода на остекленную лоджию.

Однокамерный стеклопакет внешне можно отличить от двухкамерного по количеству дистанционных рамок, в однокамерном стеклопакете — одна, в двухкамерном — две. Если по всему внутреннему периметру стеклопакета проходит черная полоса — значит, это двухкамерный стеклопакет, если нет — значит, однокамерный.

ДВУХКАМЕРНЫЙ стеклопакет – естественное продолжение развития обычных однокамерных стеклопакетов в целях повышения тепловых характеристик, и снижения уровня шума, проникающего в квартиру извне.

Принцип двухкамерного стеклопакета – наличие трех стекол, собранных двумя дистанционными рамками в единую герметичную систему.

Формулы двухкамерных стеклопакетов могут быть самыми разными. Сами стекла от 4 до 6 мм, а расстояния между ними различны. В чем хитрость разных дистанционных рамок? Существует одно важное свойство многокамерных стеклопакетов: чтобы шум гасился наиболее эффективно, расстояния между стеклами в одном блоке должны быть разными. Т.е. дистанционные рамки стеклопакета должны быть разной ширины.

Наиболее часто встречающая формула двухкамерного стеклопакета, предполагает суммарную толщину в 32 мм.( 4-10-4-10-4)

Стеклопакеты в зависимости от назначения подразделяются на виды:

стеклопакеты общестроительного назначения;

 —стеклопакеты строительного назначения со специальными свойствами: ударостойкие (Уд), энергосберегающие (Э), солнцезащитные(С), морозостойкие (М), шумозащитные (Ш).

Очень важно при изготовлении стеклопакета правильно определить местоположение и ориентацию стекол со специальными свойствами. В случае использования низкоэмиссионных (энергосберегающих) стекол, такие стекла устанавливаются как внутренние, при этом поверхность с покрытием обязательно должна находиться внутри стеклопакета. Солнцезащитные стекла рекомендуется устанавливать как внешнее стекло.



КАКОЙ СТЕКЛОПАКЕТ ТЕПЛЕЕ???

Название Маркировка Коэффициент приведённого сопротивления теплопередаче На сколько % лучше
Однокамерный, 24 мм 4*16*4 0,32 Необходимый минимум

(нельзя устанавливать в жилые помещения)

Двухкамерный, 32 мм 4*10*4*10*4 0,47 32%
Двухкамерный, 40 мм 4*16*4*12*4 0,5 36%
Однокамерный, 24 мм с И-стеклом 4*16*4И 0,59 46%
Однокамерный, 32 мм с И-стеклом 4*24*4И 0,64 50%
Двухкамерный, 40 мм с И-стеклом 4*16*4*12*4И 0,7 55%

Стеклопакеты из заколенного стекла:

Закаленное стекло – это флоат-стекло (марки М1 или М0), подвергнутое специальной термической обработке (закалке) с целью повышения его механической прочности и обеспечения безопасного характера при разрушении.

Применение закаленного стекла: строительство — цельностеклянные фасады, зенитные фонари, стеклянные крыши, витрины магазинов (для стоечно-ригельного остекления, структурного остекления и остекления для спайдерных систем), а так же, зимние сады, стеклянные перегородки и двери, лестничные ограждения, лоджии и балконы, предметы мебели, торговое оборудование, душевые кабины, наземный транспорт.

В программе СуперОкна такие стёкла имеет приписку «Зак» рядом с цифрой, обозначающей толщину стекла.

Пример: 63 (это не цифра три, это буква З)— стекло толщиной 6 мм. Закалёное,

По требованию заказчика можно изготовить особо прочный низкоэммиссионый с/п иногда  с триплексом — 63*20*И(4*4*4)

Стеклопакеты из многослойного стекла «ТРИПЛЕКС»

ТРИПЛЕКС-стекло относится к группе безопасных или защитных стекол, так как при разрушении осколки не разлетаются, а остаются на склеивающем слое. Будучи слоистым изделием, триплекс обладает большей гибкостью, чем обыкновенное однослойное стекло той же толщины. Представляет собой 2 стекла, склеенных плёнкой или гелем

Триплекс — имеет формулу (4*4*1) — состоит из двух стекол толщиной 4мм и соединительной пленки

Основные параметры:

толщина: от 6 до 40 мм;

стекло может быть различной конфигурации;

возможно тонирование триплекса;

габаритные размеры: min 150 x 80 мм, max 2000 x 1500 мм.

Область применения: остекление транспортных средств, административных, жилых и общественных зданий, в витражах, балконных дверях (нижняя часть), для защиты стекла от активных игр детей, также для увеличения звуко-изоляционных свойств пластикового окна. Стекло обладает классом защиты СМ1 и соответствует требованиям ГОСТ Р 51136-98.

Стеклопакеты применяются для остекления световых проемов зданий, наземного транспорта (боковые окна, двери, перегородки пассажирских вагонов, автобусов) и других объектов.

Мульти-функциональное стекло (МФ)

Отличается от И-стекла тем, что помимо уменьшения теплопотери (за счёт наличия специального напыления — серебро и другие металлы), так же имеет свойство частичного поглощения большей части инфракрасного излучения (которое нагревает помещение) — что охлаждает его летом.

Формулы

Солар Акустик —с наружным МФ стеклом толщиной 6мм — 6МФ*20*4*14*4

Термо-Комфорт —  с наружным МФ толщиной 4мм — 4МФ*10*4*10*4

Термо_Комфорт32/2 — с/п с МФ стеклом толщиной 32 мм, 2 -камерный

Термо_Комфорт32/1 — с/п с МФ стеклом толщиной 32 мм, 1 -камерный





ТЕПЛЫЕ ОКНА И-стекло

Сочетания «И-стекло»  все чаще встречаются в разговоре о пластиковых окнах. Речь идет о стеклопакетах, в которых используется энергосберегающее стекло.

Придание энергосберегающих свойств стеклу связанно с нанесением на его поверхность специального низкоэмиссионного, невидимого глазу покрытия.

Это покрытие обеспечивает прохождение в помещение коротковолнового, солнечного излучения, но препятствует выходу из помещения длинноволнового теплового излучения. Такая избирательность получила название эмиссионная способность, или эмиссивитет. Чем она ниже, тем выше энергосберегающие свойства.

Формула — 4*10*4*10*И4

Ударопрочные защитные пленки
предназначены для придания стеклу свойств безосколочности и защиты от проникновения в помещение через окно даже с использованием специальных приспособлений таких как молоток, топор, лом и т. д.

Основное различие между ударопрочными плёнками – это в их толщине и соответственно в количестве энергии, которую необходимо затратить на разрушение композиции стекло+пленка.

Имеют формулу — 4*12*4*12*4А1пл.4

Также различают пленки, соответствующие определенным классам защиты:

А1 (выдерживает энергию разрушения 141 Дж; устойчивость к удару силой до 78 кг),

А2 (выдерживает энергию разрушения 262 Дж; устойчива к удару с силой до 135 кг) и

А3 (выдерживает энергию разрушения 382 Дж; устойчивость к удару силой до 182 кг).

Есть сравнительные испытания, проведенные производителем пленок по количеству ударов американским пожарным топором, необходимых для прорубания достаточного отверстия в композиции стекло+пленка, чтобы в него мог влезть средних габаритов человек:

Класс защиты А1 — от 25 до 35 ударов. Около 1-3 минуты

Класс защиты А2 — от 45 до 55 ударов. Около 3-7 минут

Класс защиты А3 — от 65 до 75 ударов. Около 5-10 минут

Оптимальный класс защиты для жилых помещений:

1 этаж — Класс защиты А2, Класс защиты А3

2 этаж и выше — Класс защиты А1, Класс защиты А2

Стеклопакеты заполненные аргоном

Один из методов повышения энергоэффективности стеклопакета – наличие в межстекольном пространстве инертного газа, препятствующего  теплопотерям, обусловленным конвекцией воздуха внутри стеклопакета. Так, например, заполнение межстекольного пространства стеклопакета Аргоном позволяет увеличить сопротивление теплопередаче порядка на 10 процентов.

Аргон (инертный газ) – имеет большую вязкость по сравнению с воздухом, а значит, его частицы медленнее двигаются между стеклами и медленнее передает тепло от внутреннего стекла к наружному. У аргона меньше теплоемкость и теплопроводность, и поэтому он отбирает меньше тепла у внутреннего стекла. Грубо это можно сравнить со следующим примером: если вы возьмете в руки находящиеся в одном помещении кусок алюминиевого и пластикового профилей, то алюминий покажется Вам холоднее. На самом деле их температура одинакова, но у алюминия намного выше теплоемкость и теплопроводность и поэтому алюминий быстрее впитывает тепло Ваших рук.

Стеклопакеты, заполненные инертным газом Аргоном в формуле имеют пометку Ar рядом с толщиной дист.рамки — 4*12Ar*4*12Ar*4

Стекло Сатината

Стекло сатинато представляет собой матовое стекло, изготовленное на специализированном производстве путем  химического травления флоат-стекла. С помощью сатината, от которого и пошло название материала, он приобретает более презентабельный вид, а путем специальной обработки достигается идеально ровная и приятная на ощупь поверхность.

Кроме того, на поверхности такого стекла незаметны отпечатки пальцев, а его высокое качество дает возможность дополнительной обработки и проведения криволинейной резки стекла.

Стекло сатинато устойчиво к попаданию прямых солнечных лучей, не подвержено влиянию ультрафиолета. Такое стекло можно использовать во влажных помещениях и даже под водой. Однако, погружаясь в воду, стекло потеряет свою полупрозрачность и приобретет ее снова после полного высыхания. Матовое стекло может быть использовано и в стеклопакетах, при этом оно прослужит дольше, если вытравленная сторона будет обращена внутрь стеклопакета.

На любую из сторон матового стекла может быть нанесено серебряное покрытие. Специалисты рекомендуют наносить его на сторону, не подвергавшуюся травлению. Благодаря появлению современных методов обработки, зеркала, изготовленные из такого стекла, обладают удивительными оптическими эффектами. В связи с этим в декоративной отделке интерьера подобные зеркала часто играют основную роль.

Формула — 4*12*4*12*4Сатината

Тонированно-зеркальное стекло

Изготовление зеркального тонированного стекла осуществляется с использованием метода нанесения металлических покрытий в специальных вакуумных камерах. Металлические покрытия выполняются на основе титана, благодаря чему на просвет стекло выглядит серо-голубым с зеркальным отражением с обеих сторон.

Титан считается металлом, который обладает повышенной стойкостью по отношению к внешним воздействиям. С течением времени он не меняет своих свойств, что позволяет использовать такое зеркальное стекло без каких бы то ни было ограничений.

Для производства зеркального стекла используется только сырье высшего качества. В роли такого сырья выступает листовое стекло марки М1.

Формула 4*12*4*12*4StSIBr











Отраслевая энциклопедия. Окна, двери, мебель

Стеклопакет представляет собой 2, 3 реже 4 стекла прочно скрепленных на определенном расстоянии между собой с герметизированным газовым промежутком между стеклами. В качестве газа обычно используется воздух либо инертный газ, например, аргон. Толщина стеклопакета а (расстояние между двумя крайними стеклами) может сильно варьироваться в зависимости от возможностей той или иной профильной системы. Наибольшее распространение получили однокамерные стеклопакеты шириной 24 мм и двухкамерные стеклопакеты 32 мм. От количества камер и от толщины стеклопакета зависит самый важный его показатель — коэффициент теплопроводности, который измеряется в (Вт/м2×°С). Соответственно однокамерный стеклопакет априори имеет более высокий коэффициент теплопроводности по сравнению с двух или трёхкамерным. Высокий коэффициент означает, что к примеру при температуре на улице -20°С температура внутреннего (комнатного) стекла в 1-о камерном пакете будет равна +5°С, а в 2-х камерном +10°С, следовательно, если при заданной влажности в комнате, точка росы находится при температуре +7°С, то окно с 2-мя стеклам у Вас гарантированно запотеет, а с тремя нет.

Итак, можно сделать первые выводы, основная цель стеклопакета — пропускать свет и задерживать тепло. Способность задерживать тепло характеризуется коэффициентом теплопроводности, который напрямую связан с конструкцией стеклопакета. Чем больше камер у пакета, тем он теплее. Немаловажным является расстояние между стеклами, оптимальным считается расстояние 10-16 мм, однако как показали исследования, дальнейшее увеличение размера между стеклами влияет на теплопроводность пакета незначительно. Можно перечислить следующие мероприятия, увеличивающие теплозадерживающие свойства стеклопакета:

  • Использование многокамерной конструкции;
  • Использование стекла с энергосберегающим покрытием;
  • Заполнение воздушной камеры инертным газом, например, аргоном;
  • Использование «теплой» дистанционной рамки. Обычный алюминиевый спейсер представляет собой идеальный мостик холода и при неправильном выборе размера стеклопакета, может привести к возникновению «краевого эффекта». Когда по краю пакета выпадает конденсат.

Условное обозначение стеклопакета должно состоять: из обозначения типа, характеристики применяемого стекла (вид стекла и его толщина), расстояния между стеклами, вида газонаполнения, высоты, ширины, толщины стеклопакета, вида стеклопакета и обозначения настоящего стандарта.

Пример условного обозначения однокамерного стеклопакета, состоящего из двух листовых стекол толщиной 4 мм марки М1 по ГОСТ 111, с расстоянием между стеклами 16 мм, заполненного аргоном, высотой 1500 мм, шириной 800 мм, толщиной 24 мм, общестроительного назначения:
Стеклопакет СПО 4M1-16Ar-4M1 1500х800х24 ГОСТ 24866-99.

То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с расстоянием между стеклами 12 мм, заполненного воздухом, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, общестроительного назначения:
Стеклопакет СПД 4M1-12-4M1-12-4M1 1500х800х36 ГОСТ 24866-99.

То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с мягким низкоэмиссионным покрытием на внутреннем стекле, с расстоянием между стеклами 12 мм, заполнение: наружная камера — воздух, внутренняя камера — аргон, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, морозостойкого, энергосберегающего:
Стеклопакет СПД 4M1-12-4M1-12Ar-И4 1500х800х36 МЭ ГОСТ 24866-99.

В настоящее время известны две технологии производства стеклопактов — это, так называемая «класическая технология» и технология с использованием ленты Swingle Strip. Итак, давайте более подробно остановимся на конструкции стеклопакетов.
Классическая технология изготовления стеклопакетов:
При данной технологии, расстояние между стеклами фиксируется при помощи специальных распорок – дистанционных рамок, которые представляют собой полые алюминиевые трубки прямоугольного сечения с небольшими отверстиями, расположенными со стороны воздушной камеры пакета. Дистанционные рамки режутся на определенную длину, после чего внутрь засыпается влагопоглотитель «молекулярное сито». Подготовленные рамки собираются в прямоугольные заготовки, после чего на торцевую поверхность заготовок наносится герметик первого слоя – «бутиловый шнур», который к тому же является весьма прочным клеем. Готовые рамки с нанесенным герметиком помещают между стекол, после чего всю конструкцию опрессовывают. Таким образом, получается прототип стеклопакета, на торцевую поверхность которого наносится герметик второго рода (полисульфид или полиуритан). Далее стеклопакет необходимо просушить в течение 24 часов, после чего он считается готовым.

Технология Swingle Strip:

Swingle Strip – система герметизации стеклопакетов, основным элементом которой является эластичная лента, включающая герметик, гофрированную алюминиевую перемычку и осушитель.Применение Swingle Strip позволяет упростить и ускорить процесс изготовления стеклопакетов, поскольку лента совмещает функции дистанционной рамки, влагопоглотителя и герметика наружного шва, что обеспечивает возможность так же, как и в случае с рамкой TPS, избежать операции по засыпке молекулярного сита, а также сократить количество узлов соединения и упростить процесс герметизации.

Теперь пора поговорить о классификации стеклопакетов. В зависимости от теплотехнических, звукоизоляционных и других требований, в стеклопакете могут использоваться два или три стекла. Стеклопакеты классифицируются по количеству воздушных камер на однокамерные (два стекла) и двухкамерные (три стекла). В стеклопакете в самых разнообразных комбинациях могут быть установлены различные стекла, как по толщине, так и по их свойствам. Различают энергосберегающие, антирезонансные, солнцезащитные, антивандальные и другие виды стеклопакетов.

Мушников Евгений, Цыганкова Анастасия

Стеклопакет и его структура

Стеклопакет для пластиковых окон и его структура

Стеклопакет — это светопрозрачная конструкция строительного назначения из нескольких стёкол, соединенных (склеенных) между собой в порядке: стекло — воздушная камера (газ или воздух) — стекло — и т. д. Предназначение стеклопакета как замены стёкол — в повышении такой характеристики окна, как сопротивление теплопередаче, поскольку воздух и некоторые другие газы плохо пропускают тепло. Также стеклопакет, в отличии от обычного стекла, способствует дополнительной шумоизоляции.

Конструкция стеклопакета

Метод скрепления стёкол — металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление теплопередаче. Конструкция стеклопакета закрепляется тиоколом и бутилом.

Между стеклами чаще всего находится воздух, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета могут быть закачаны другие газы, имеющие меньшую теплопроводность — углекислый газ, аргон, ксенон, их смеси и др. Одноатомные газы с большим молекулярным весом резко снижают теплопроводность стеклопакета, но увеличивают его цену.

Виды стеклопакетов

Классификации:

  • По количеству камер. Между каждыми двумя стеклами образуется пространство, называемое камерой. В связи с этим стеклопакеты подразделяют на однокамерные (два стекла), двухкамерные (три стекла) и т. д.
  • По ширине. Ширина стеклопакета — это полная ширина блока вместе со стеклянной и воздушной частью. Встречаются стеклопакеты шириной-14,16,18,20,22,24,28,32, 36, 42, 44 мм и др.

По типам применяемого стекла:

  • обычное
  • энергосберегающее — стекла с низкоэмиссионным покрытием (с твёрдым или мягким покрытием (также известны как К или I типа) )
  • шумозащитное – триплекс
  • солнцезащитное – тонированное стекло в массе или тонированное пленкой
  • ударопрочное – стекло триплекс с высоким классом защиты

Формула стеклопакета — стекло/марка-дистанция/наполнение-стекло/марка. Формула СП всегда начинается с внешнего стекла, обращённого на улицу.

Пример: 8M1-16-4M1-12Ar-4K: 8 мм стекло марки М1 — 16 мм возд. дистанция — 4 мм стекло М1 — 12 мм дистанция, заполнение аргон — 4 мм К-стекло.

С ростом межстекольного пространства до ~16 мм (в каждой камере) теплоизоляционные характеристики стеклопакета растут, но свыше 24 мм начинают ухудшаться, в силу роста конвективной теплопередачи в межстекольном пространстве. Для двухкамерного стеклопакета из обычного стекла с воздушным наполнением оптимальной формулой является 4-16-4-16-4 (44 мм)

Однокамерные узкие стеклопакеты зачастую используются для остекления балконного блока, когда сам балкон снаружи уже остеклён.

На шумозащиту дистанция практического влияния не оказывает. Ощутимый результат дает применение триплекса и толстых стёкол.

Техническая информация:

  • Толщина стеклопакета – от 14 до 60 мм
  • Размер стеклопакета по высоте и ширине одновременно не должны превышать 3,2х3,0 м
  • Соотношение сторон стеклопакетов должно составлять не более 5:1 (если соотношение больше, к примеру, 6:1, то применение дистанционной рамки менее 12 мм не рекомендуется)
  • Не рекомендуется изготовление стеклопакетов с размером менее 300х300 мм
  • Стеклопакеты, вес которых превышает 100 кг., изготавливаются с большим временным промежутком, требуемым для придания им статических свойств
  • Температура внутри остекленного помещения не должна быть ниже + 5 С, а так же превышать температуру выше + 30 С. Относительная влажность – не более 60 %.

Основные составляющие стеклопакета:

  • Стекла
  • Дистанционная рамка
  • Герметики

Стекло – это идеальный строительный материал, обладающий набором полезных технических характеристик: высокой прозрачностью, долговечностью, твердостью. Оно не горит и не воспламеняется, легко очищается, имеет однородную поверхность.

Дистанционная рамка – это рамка, соединяющая стекла в стеклопакете, с внутренней полостью, заполненной влагопоглощающим материалом – молекулярным ситом (осушителем). Данный компонент обеспечивает наличие осушенного воздуха внутри стеклопакета. Для улучшения теплоизоляции межстекольное пространство также может заполняться инертным газом (например, аргоном).

Герметики — современный стеклопакет имеет два слоя герметизации: внутренний герметик – бутиловый шнур, соединяющий стекло и дистанционную рамку (обеспечивает барьер для влаги и внешних факторов среды), внешний герметик – двухкомпонентный полисульфидный герметик – наносится по периметру стеклопакета (обеспечивает жесткость и целостность конструкции, а так же дополнительный барьер для влаги. ).

Производители стеклопакетов

Производителями стеклопакетов на сегодняшний день наиболее часто являются компании, занимающиеся производством металлопластиковых окон. Однако есть и компании, которые производят только стеклопакеты, например, Группа Компаний “STiS”.

Стеклопакет двухкамерный 4-12-4-12-4 (36 мм), цена в Челябинске от компании ЛегПром

Предлагаем поставку стекла и стеклопакетов под любой объект, беремся за самые сложные конструкции.

Что такое стеклопакет?

Стеклопакет — светопрозрачная конструкция строительного назначения из двух или более стекол, скреплённых между собой по контуру с помощью дистанционных рамок и герметиков. Предназначение стеклопакета как замены обычных стёкол — в повышении сопротивления теплопередачи, поскольку воздух и некоторые другие газы являются хорошими теплоизоляторами.

Метод скрепления стёкол — бутиловый герметик и металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление теплопередаче.

Между стёклами часто находится сухой воздух, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета закачивают инертные газы (аргон, ксенон, криптон).

Например, аргон не только повышает теплоизоляцию, но и положительно влияет на шумоизоляцию. Главное качество стеклопакетов с аргоном заключается в том, что они не только сохраняют тепло в помещении в холодное время года, но и поддерживают в нём комфортную температуру в жаркое время.

Виды стеклопакетов.

Согласно ГОСТ 24866 стеклопакеты можно классифицировать:

  • По количеству камер. Между каждыми двумя стёклами образуется пространство, называемое камерой. В связи с этим стеклопакеты подразделяют на однокамерные (два стекла), двухкамерные (три стекла) и т. д.
  • По ширине. Ширина стеклопакета — это полная ширина блока вместе со стеклянной и воздушной частью. Встречаются стеклопакеты шириной 14, 16, 18, 20, 22, 24, 28, 32, 36, 40, 42, 44 мм и др.
  • По типам применяемого стекла:
    • обычное
    • энергосберегающее — стёкла с низкоэмиссионным покрытием (с твёрдым или мягким покрытием — также известны как К или I-тип)
    • шумозащитное — многослойное ламинированное стекло (триплекс)
    • солнцезащитное — тонированное стекло в массе, тонированное пленкой или с покрытием «Solar»
    • ударопрочное — триплекс, закаленное стекло (сталинит), бронирование прозрачными плеками.
    • Полупрозрачное (для ванных комнат и туалетов).
    • Безосколочное стекло

Теплоизоляция.

С ростом межстекольного пространства от ~10 мм до ~16 мм (в каждой камере) теплоизоляционные характеристики стеклопакета растут, но свыше 24 мм начинают ухудшаться в силу роста конвективной теплопередачи в межстекольном пространстве. Оптимальная ширина дистанционной рамки для двухкамерного энергосберегающего стеклопакета, заполненного аргоном (Ar) составляет 14 мм.

Звукоизоляция.

Что касается вопроса звукоизоляции тех или иных стеклопакетов, то тут действуют обычные законы физики:

  • в основной степени уровень звукоизоляции зависит от массы преграждающего материала, в данном случае стеклопакета. Чем выше масса стеклопакета на выбранную единицу площади, тем его звукоизолирующий эффект на этой площади выше. То есть и так как обычный двухкамерный стеклопакет, состоящий из трёх стёкол толщиной 4мм (например, даже 4-6-4-6-4) тяжелее, чем такой же по площади однокамерный 4-16-4, то, соответственно, и его звукоизолирующие характеристики лучше.
  • уровень звукоизоляции зависит также и от общей толщины звукоизолирующего материала. Двухкамерный стеклопакет, в котором присутствуют, соответственно, 3 стекла и который обычно используется не толще 48 мм, в любом случае имеет воздушные прослойки. Человеческий же слух в состоянии ощутить улучшение звукоизоляции тремя одинаковыми стёклами, если каждое межстекольное пространство увеличить не менее, чем на 5-7 см (не мм) и получить соответствующий стеклопакет толщиной около 115—120 мм. Ведь только такое увеличение толщины стеклопакета обеспечит повышение его звукоизоляции не менее, чем на 1дБА — тот уровень, который человеческий слух уже в состоянии распознать. Вывод — разница в степени звукоизоляции стеклопакетов 4-6-4-6-4 и 4-16-4-16-4 для человеческого слуха неуловима.
  • уровень звукоизоляции зависит от разнородности звукоизолирующего материала. То есть на звукоизолирующие характеристики стеклопакета одной и той же толщины существенно повлияет применение стёкол разной толщины (4 мм, 6 мм, 8 мм, триплекс и т.д).
  • использование в одном стеклопакете дистанционных рамок разной ширины на уровень звукоизоляции стеклопакета в целом не влияет никак. Использованием дистанционных рамок разной ширины в одном стеклопакете можно всего-лишь исключить явление звукового резонанса, когда при прохождении того или иного звукового потока конкретной частоты через стеклопакет, в случае совпадения данной частоты звука с вынуждающие колебания стеклопакета, возможно резкое его усиление, а не ослабление. Резонанс в обычной природе — явление крайне редкое.

На шумозащиту ширина дистанции оказывает большое влияние; чем шире, тем выше звукоизоляционные свойства стеклопакета. Ощутимый результат даёт применение триплекса и более толстых стёкол.

Применение однокамерных стеклопакетов.

Однокамерные узкие стеклопакеты зачастую используются для остекления балконного блока, когда сам балкон снаружи уже остеклён.

В случае больших оконных блоков также устанавливаются однокамерные стеклопакеты — для исключения провисания и слипания стекол под действием их собственного веса. При этом необходимо комплектовать их более толстыми стёклами, начиная от 5 мм.

Ударопрочность

В случае, если возможны механические повреждения конструкции (входные группы, витринные стеклопакеты, окна в помещениях спортивного и игрового направления), используются более толстые и ударопрочные стёкла: триплекс, закалённые, с ударопрочной плёнкой.

Декоративная раскладка в стеклопакете

Раскладки или по-лругому шпросы –  это разновидность декора окон. Профиль монтируется между стеклами внутри конструкции стеклопакета. Благодаря этому создаётся иллюзия переплёта в виде решетки, арки и других геометрических элементов.

Почему стоит выбрать нашу компанию:

  • Реализуем проект любой сложности и размеров;
  • Предоставим гарантию от 1 до 10 лет на всю продукцию;
  • Предлагаем рассрочку — предоплата 70%, остальное по завершению работ;
  • Произведем остекление любых объектов светопрозрачными конструкциями.

Если вы хотите заказать Стеклопакет двухкамерный 4-12-4-12-4 (36 мм), то позвоните нам по телефонам, указанным в контактах.

Свойства стеклопакетов » Двойное остекление

Типы стекла

Прозрачное

Обычное повседневное стекло. Стекло производится путем плавления песка, кальцинированной соды, доломита и известняка, в результате чего получается непрерывное стекло шириной до 3660 мм. Он вытекает из печи и «плавает» над слоем расплавленного олова. Затем его осторожно охлаждают для отжига стекла — процесса, который изменяет внутренние напряжения, позволяя его резать, и максимизирует его потенциальную механическую стойкость.Процесс флоат-стекла известен своей плоскостностью и оптической прозрачностью. Он доступен в прозрачном, тонированном, закаленном исполнении и с покрытием Low E.

Многослойное

2 куска стекла, соединенные между собой пластиковым или полимерным промежуточным слоем. Многослойное стекло — это тип безопасного стекла, которое склеивается при разрушении. В случае поломки он удерживается на месте промежуточным слоем, обычно из поливинилбутираля (ПВБ), между двумя или более слоями стекла. Промежуточный слой удерживает слои стекла склеенными даже при разрушении, а его высокая прочность предотвращает раскалывание стекла на крупные острые осколки.Это приводит к характерному растрескиванию в виде паутины, когда удара недостаточно, чтобы полностью пробить стекло. Эта важная характеристика разрушения значительно снижает вероятность серьезной травмы, что позволяет квалифицировать многослойное стекло как безопасное стекло класса А в соответствии с австралийскими стандартами.

Поглощает 99% ультрафиолетовых (УФ) лучей, тем самым помогает защитить вашу мебель от выцветания. Управляйте шумом: слой в середине двух стеклянных стекол поглощает звук — отлично подходит для блокировки движения, собак, самолетов, поездов и т. д.

Повышение безопасности, из-за его прочности сложнее проникнуть. Подвергаясь человеческому или другому воздействию, связь между стеклом и промежуточным слоем прилипает к любым осколкам осколков, сохраняя целостность стекла и сопротивляясь проникновению.

Закаленное стекло

Закаленное или закаленное стекло представляет собой тип безопасного стекла, подвергаемого контролируемой термической или химической обработке для повышения его прочности по сравнению с обычным стеклом. Закалка создает сбалансированные внутренние напряжения, которые заставляют стекло при разрушении рассыпаться на мелкие зернистые куски, а не на зазубренные осколки. Гранулированные куски с меньшей вероятностью могут причинить травму. Полностью закаленное стекло в четыре-пять раз прочнее обычного стекла и используется в областях, определенных стандартами безопасности AS.

Тонированное стекло

На рынке представлено множество типов оконной тонировки для самых разных целей: от защиты от солнечного тепла до защиты от УФ-излучения, от обеспечения конфиденциальности до безопасности, от декоративных применений до сохранения тепла.

Тонированное стекло может быть закалено, ламинировано или встроено в стеклопакет.При определенных условиях освещения может наблюдаться небольшая степень помутнения. Low E (низкий коэффициент излучения). Низкий E увеличивает изолирующий эффект, потери тепла = энергосбережение. При изготовлении применяется процесс для улучшения изоляции при изготовлении стеклопакета. Стекло Low E обозначает стекло с низким коэффициентом излучения. Это стекло отличается от обычного прозрачного стекла тем, что одна сторона стекла имеет специальное металлическое покрытие, технически известное как низкоэмиссионное или низкоэмиссионное покрытие.

Стекло Low E — это тип изоляционного стекла, которое повышает энергоэффективность окон за счет уменьшения передачи тепла или холода через стекло.Это означает, что зимой в вашем доме будет теплее, а летом прохладнее. Поскольку энергосбережение становится все более и более важным в нашей повседневной жизни, использование стекла Low E в наших домах скоро станет стандартом, которому мы все должны соответствовать.

Блоки, заполненные аргоном

Аргон — инертный газ. Это не вредно. Аргон герметизируется внутри устройства во время изготовления, что повышает изоляционные свойства устройства. Газ аргон плотнее воздуха и действует как больший барьер для потери и поглощения тепла в доме с увеличением тепловых характеристик до 15%.Мы предлагаем наилучшие цены и услуги по установке в Канберре, Сиднее и Мельбурне, независимо от того, являетесь ли вы домовладельцем, строителем, торговцем или ремонтником.

Тепловые свойства стеклопакетов

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ СТЕКЛА

Независимо от того, падает прямое солнце на окно или нет, через обычное стеклянное окно все равно льется тепло. Тепло может распространяться тремя способами:

  1. Лучистое тепло ощущается под прямыми солнечными лучами
  2. Конвекция – это перенос тепла потоком воздуха (т.грамм. либо «естественная» конвекция – теплый воздух поднимается вверх, либо «принудительная» конвекция – ветерок у окна, и то, и другое может привести к сквозняку у окна
  3. Теплопроводность — это тепло, проходящее через объект (т. е. тепло проходит через алюминиевый или стальной каркас легче, чем через деревянный или ПВХ-корпус)
U – Значение

Значение U – единица измерения – ватты на м2 на градус Цельсия (Вт/м2°C) и является мерой скорости притока или потери тепла через остекление из-за различий в окружающей среде между наружным и внутренним воздухом.

U представляет собой передачу тепла через окно независимо от прямого солнечного света. Например, в ночное время через закрытое окно по-прежнему поступает тепло. Значение U характерно для окон и стекла и является обратным обычно используемому значению R, которое используется для изоляционных свойств стен и других строительных материалов. По этой причине, чем ниже значение U, тем лучше характеристики изоляции. Значение U важно для измерения теплопередачи как внутри, так и снаружи окна.Чем большей теплопередаче может противостоять окно, тем лучше оно является изолятором. Он может либо остановить поступление тепла в жаркий летний день, либо остановить отвод тепла холодным зимним вечером. переносится через стекло при нормальном падении. Он включает в себя прямое пропускание солнечной энергии и часть поглощения солнечной энергии, рассеянную внутрь за счет излучения и конвекции.Чем меньше число, тем лучше солнечная производительность.

Дробь, используемая для обозначения количества лучистого тепла, которое может проходить через окно. На этот коэффициент в значительной степени влияют прямые солнечные лучи, которые представляют собой лучистое тепло. Чем ниже SHGC, тем лучше материал будет останавливать попадание солнечного тепла в здание через окно. Низкий SHGC похож на очень эффективную тень над окном, за исключением того, что обзор будет менее ограниченным. В летнее время важно, чтобы это число было как можно меньше, так как мы пытаемся свести к минимуму нежелательный приток солнечного тепла.В зимнем климате мы стараемся поддерживать это число как можно выше, так как важно впускать солнечное тепло, но не выпускать его наружу.

Резюме:
Зима

Зимой идеальная ситуация – впускать как можно больше солнечного тепла, а затем удерживать его внутри, чтобы поддерживать комфортные условия в вашем доме или офисе. Это также значительно снизит затраты на отопление и напрямую связано с экономией денежных средств. Идеальное окно для зимы должно иметь высокий показатель SHGC, чтобы впустить солнечное тепло, и низкое значение U, чтобы предотвратить утечку тепла.Для зимнего климата лучше подходят прозрачные окна без затемняющих пленок.

Лето

Летом идеальной ситуацией является минимизация поступления тепла снаружи и предотвращение выхода холодного воздуха изнутри через окно. Это сделает ваш дом более комфортным и снизит затраты на кондиционирование воздуха. Идеальное окно для лета или для большого окна, выходящего на запад, будет иметь низкий SHGC, чтобы ограничить тепло от прямых солнечных лучей, а также низкое значение U, чтобы предотвратить проникновение тепла из наружного воздуха. окно и согревает прохладный кондиционированный воздух внутри.Лучше иметь затеняющую пленку на первом (внешнем) стекле, чтобы ограничить тепло, попадающее в стеклопакет.

Стекло Толщина У ШГК Снижение теплопередачи Уменьшение лучистого тепла
Прозрачный Стекло 3 мм 5,9 0,86 Н/Д Н/Д
Прозрачный 12.04.4 2.7 0,85 54,24% 1%
Бронза 12.04.4 2,7 0,58 54,24% 32%
Lowe E-Clear 12. 04.4 2,1 0,55 64,41% 36%
Lowe E-бронза 12.04.4 2,1 0,43 64,40% 50%

Работа над уменьшением по сравнению с флоат-стеклом толщиной 3 мм

Остекление и тепловые характеристики в здании

Варианты остекления для контроля температуры

Тепловые характеристики окон и застекленных дверей определяются типом используемого стекла, материалом обрамления и конструкцией элементов.

На этой странице:

  • Стеклопакеты (IGU)
  • Вторичное остекление
  • Солнцезащитное остекление
  • Материалы обрамления
  • Коэффициент солнечного теплопритока (SHGC)

0 как оптические характеристики стеклопакета. Следовательно, все необходимо рассматривать вместе, наряду с другими элементами пассивного дизайна, такими как размер окна, размещение и ориентация, а также изоляция в других частях оболочки здания.

Стеклопакеты (стеклопакеты)

Стеклопакеты (IGU) могут иметь двойное или тройное остекление, хотя двойные стеклопакеты встречаются чаще.

Стеклопакет с двойным остеклением обычно состоит из двух листов стекла, расположенных на расстоянии друг от друга, как правило, с полой алюминиевой рамой, которая прилегает к обоим стеклам. Пространство между стеклами может содержать сухой воздух или быть заполненным аргоном.


Типовая конструкция стеклопакета

Стеклопакеты (IGU) могут оказывать значительное влияние на потерю или приток тепла, образование конденсата, передачу шума и другие визуальные и эстетические свойства.



Стеклопакеты могут ограничивать теплопередачу за счет:

  • теплопроводности из-за высокого теплового сопротивления воздуха или газа в пространстве между стеклами
  • конвекции из-за неспособности неподвижного воздуха между стеклами двигаться и передавать тепло
  • излучение из-за двух или более стекол, прерывающих излучение энергии, и низкий коэффициент излучения при использовании поверхности с низким коэффициентом излучения (low-E).

Более широкий зазор между двумя стеклянными панелями (12 или 16 мм, а не 8 мм) обычно дает увеличение коэффициента теплопередачи для воздушного наполнения, и улучшение может быть значительным при использовании высокоэффективного остекления с низким коэффициентом теплопроводности.Газовые наполнители работают лучше с меньшими зазорами между стеклами.

Газ аргон

Теплопередачу через окна можно уменьшить, используя газ аргон между стеклами двойного или тройного остекления.

Газообразный аргон

— недорогой, чистый, нетоксичный природный газ с более низкой теплопроводностью, чем у воздуха. Использование аргона между стеклами вместо воздуха может уменьшить количество тепла, передаваемого через зазор, и улучшить показатель R остекления на 520%.

Аргон

также существенно улучшает показатель теплопроводности стеклопакетов, в которых зазор между стеклами уже, чем рекомендованный минимум 10 мм.Поэтому, если зазор между стеклами необходимо уменьшить до 68 мм, например, при дооснащении стеклопакетов существующими окнами с деревянными рамами, следует использовать стеклопакеты, заполненные аргоном.

Газ Криптон

Варианты заполнения стеклопакетов газом согласно Приемлемому решению строительных норм и правил h2/AS1 (5-я редакция) включают криптон. Газ криптон является еще лучшим изолятором, чем аргон, но он дороже. Стеклопакеты с криптоновым наполнителем в Новой Зеландии коммерчески не производятся, хотя ситуация может измениться.За границей криптон часто используется для повторного остекления старых окон, где требуется узкий зазор между стеклами.

Другие преимущества стеклопакетов

Помимо улучшения тепловых характеристик окон, стеклопакеты также обеспечивают другие преимущества, такие как снижение образования конденсата (при наличии термического разрыва в раме в алюминиевых рамах), снижение передачи шума и уменьшение потребности в драпировках или занавесках (хотя эти должны быть установлены для использования в холодные ночи).

Тройное остекление

Тройное остекление может быть значительно дороже, чем двойное остекление, и оно тяжелее, но сегодня оно чаще используется в районах с очень холодными зимами. С тремя стеклянными панелями есть два контролируемых пространства, которые могут быть заполнены газообразным аргоном. Также можно использовать низкоэмиссионные покрытия. Как и в случае с двойным остеклением, конструкция окна влияет на его характеристики. Рамы из дерева и ПВХ обеспечивают лучшую производительность, как и рамы с термоэффективными (теплыми краями) прокладками, разделяющими стекла, а не алюминиевыми прокладками.

Вторичное остекление

Менее затратным вариантом улучшения тепловых характеристик существующих окон с одинарным остеклением является установка вторичного остекления. При этом пластиковая пленка, пластиковый лист с магнитным креплением, обычное или низкоэмиссионное стекло устанавливается внутри существующего стекла с неподвижным воздушным зазором между ними.

Исследования (в основном проведенные в компании BRANZ) показали, что вторичное остекление дает R-значения от 0,36 до 0,57 м 2 К/Вт. Это означает, что вторичное остекление может быть использовано в качестве функциональной альтернативы модернизированным стеклопакетам в существующих бытовых одинарных оконных рамах. (На самом деле, характеристики превзошли ожидаемые характеристики стеклопакетов, модернизированных в существующую раму, благодаря вторичному остеклению, эффективно изолирующему раму.)

Солнцезащитное остекление

Солнцезащитное остекление — это любое тонированное остекление, имеющее отражающую поверхность или поверхность с низкоэмиссионным покрытием или имеющую спектрально-селективные характеристики. Многие из этих свойств часто сочетаются в одном продукте для обеспечения большей защиты от солнца.

Отражающее остекление

Отражающее остекление имеет покрытия, обычно добавляемые к поверхности оконных стекол, которые имеют более высокую отражательную способность, чем стандартное стекло.Отражательную способность можно настроить выборочно:

  • отражают коротковолновое солнечное излучение или
  • отражают длинноволновое тепловое излучение.

Отражающая способность зависит от конкретного покрытия и ориентации остекления. Покрытия с высокой отражательной способностью, как правило, имеют низкую светопропускную способность, но системы отражающего остекления с более низкой отражательной способностью и более высокой светопропускной способностью также доступны для бытового использования.

Отражающие покрытия могут быть добавлены к тонированному остеклению для дальнейшего улучшения солнцезащитных характеристик остекления.

Отражение обычно направлено в сторону с более ярким освещением, поэтому ночью направление отражения может измениться так, что отражение будет направлено внутрь.


Теплопроводность отражающего остекления





Низкоэмиссионное остекление
Покрытия

Low-E наносятся на поверхность оконных стекол с особыми солнцезащитными свойствами.На поверхность остекления нанесено микроскопически тонкое металлическое покрытие, пропускающее свет, но отражающее коротковолновое инфракрасное излучение. Это подавляет поток лучистого тепла. Преобразование одного стекла прозрачного стеклопакета с двойным остеклением в низкоэмиссионное остекление примерно эквивалентно добавлению третьего прозрачного стекла.

Остекление с покрытием Low-E

, как правило, прозрачное, и доступны различные типы покрытий для высокого, среднего или низкого солнечного усиления.

Остекление

Low-E обычно используется только с изоляционными стеклопакетами, которые обеспечивают защиту покрытия от возможности повреждения.Низкоэмиссионное покрытие:

  • на внутренней поверхности внутреннего стекла (поверхность 3 на рисунке ниже) для сохранения тепла в холодном климате
  • на внутренней поверхности наружного стекла (поверхность 2 на рисунке) ниже) для сохранения тепла в более теплом климате.

Порядок нумерации поверхностей стеклопакетов





Спектрально-селективное остекление

Спектрально-селективное остекление максимизирует количество видимого света, попадающего в здание, но минимизирует количество проходящего через него солнечного тепла. Спектрально-селективное остекление, согласно одному определению, пропускает на 25% больше света (измеряемого как коэффициент пропускания видимого света, Tvis), чем тепла (измеряемого как коэффициент притока солнечного тепла SHGC). Это дает отношение света к солнечному свету не менее 1,25.

Система остекления, которая пропускает 80 % видимого света (Tvis 0,8) и 64 % солнечного тепла (SHGC 0,64), поэтому имеет отношение светосилы к солнечному свету (LSG) 1,25. Это как раз соответствует порогу спектрально-селективной системы остекления.Более высокий Tvis и более низкий SHGC обеспечивают лучший LSG и лучшую производительность в климате с высокой интенсивностью солнечного излучения.

Спектрально-селективное покрытие обычно наносится на внутреннюю сторону стеклопакета для защиты.

Каркасные материалы

Тепловые характеристики любой оконной рамы зависят от ее конструкции, но в целом рамы из дерева, композитного дерева и алюминия, НПВХ и стекловолокна обеспечивают лучшую теплоизоляцию, чем обычные алюминиевые рамы.

Оконные рамы из стекловолокна появились в Новой Зеландии относительно недавно.Стекловолокно имеет значительно лучшую тепловую эффективность, чем алюминий. У него такой же коэффициент расширения, как у стекла, поэтому он не расширяется и не сжимается так сильно, как рамы из ПВХ и алюминия. Это означает меньшую нагрузку на соединения и суставы.

Термосломанные алюминиевые рамы имеют очень прочную прокладку с более высоким уровнем тепловых характеристик между внутренней и внешней частями алюминиевой рамы.

Исследование BRANZ показало, что если рамы с термическим разрушением и остекление с низкоэмиссионным покрытием используются вместо обычного низкокачественного двойного остекления, преимущества являются существенными.

В следующей таблице показаны значения R для различных типов рам и различных систем остекления. Чем выше число, тем лучше теплоизоляционные характеристики.

Имейте в виду, что цвет оконной рамы может влиять на приток солнечного тепла. Например, черный каркас на северной стороне дома может легко достичь температуры выше 50°С в середине лета, и это тепло может излучаться внутрь. Более светлые, термически сломанные рамы могут помочь уменьшить перегрев внутри дома.

Материал оконной рамы Одинарное остекление Стеклопакет со стеклом 4 мм и воздушной прослойкой 8 мм Стеклопакет со стеклом 4 мм и воздушным зазором 12 мм Стеклопакет со стеклом 4 мм, воздушным зазором 12 мм и низкоэмиссионным стеклом Стеклопакет со стеклом 4 мм, воздушной прослойкой 12 мм, низкоэмиссионным остеклением и наполнением аргоном
Алюминий R0.15 Р0.25 R0.26 Р0.31 Р0.32
Алюминий, подвергнутый термическому разрушению Р0.17 Р0.30 Р0.31 R0.39 Р0.41
Древесина R0.19 Р0.34 Р0. 36 R0.47 Р0.51
НПВХ Р0.19 Р0.34 Р0.36 R0.47 Р0.51

Фактическое окно R зависит от остекления, материала рамы и размера окна.

Источник: NZS 4218:2009 Теплоизоляция жилых домов и небольших зданий (предоставляется Стандартами Новой Зеландии по лицензии 001148).

Указание коэффициента солнечного тепла (SHGC)

При выборе стеклопакетов:

  • Там, где желателен пассивный приток солнечного света, окна, выходящие на восток, север и, возможно, на запад, должны иметь окна с высоким SHGC.
  • Если нежелательно пассивное солнечное освещение во второй половине дня, окна, выходящие на запад, должны иметь низкий SHGC (менее 0,4).
  • Там, где требуется пассивное солнечное охлаждение, следует использовать низкие окна SHGC для окон, выходящих на север и запад.
  • Для окон, выходящих на юг, SHGC оказывает меньшее влияние, но там, где желателен пассивный солнечный свет, остекление должно иметь высокий коэффициент R и высокий SHGC.

SHGC не обязательно имеет прямую зависимость от коэффициента пропускания видимого света.Например, некоторые усовершенствованные тонированные флоат-стекла обеспечивают высокий коэффициент пропускания видимого света, но также имеют низкий SHGC.

См. измерение характеристик остекления: ключевые понятия для объяснения SHGC.



Обновлено: 28 марта 2022 г.

Преимущества и характеристики окон с двойным остеклением

Стеклопакеты или стеклопакеты используют тот факт, что воздух является плохим проводником тепла. Они сделаны из двух листов стекла, разделенных слоем воздуха или газа, например аргона, который еще хуже проводит тепло, чем воздух.

Существуют разные толщины, например «4/16/4», «4/12/4» или «4/6/4». Эти цифры представляют собой толщины в миллиметрах составляющих двойного кристалла. Например, «4/6/4» означает 4 мм для первого стекла, 6 мм для воздушной камеры и 4 мм для второго стекла. Чем больше толщина воздушной камеры, тем лучше изоляция.

Также в продаже есть асимметричные двойные кристаллы, например, «10/6/4». При этом наружное стекло самое толстое для лучшей звукоизоляции.

Существуют также тройные кристаллы, гораздо более изолирующие, но более тяжелые и более дорогие. Повышенная тепло- и звукоизоляция.

Двойное стекло уменьшает эффект «холодного стекла», предотвращает образование конденсата, приближая температуру стекла к температуре окружающей среды, и, таким образом, снижает потребление энергии до 10%. Если на улице температура 0°С, то рядом с окном, оснащенным одинарным стеклопакетом, будет 5°С, рядом с окном с двойным классическим стеклопакетом — 10°С, а рядом с окном с усиленным стеклопакетом — 16°С.

Сколько стоит стеклопакет?

Можно купить только двойное стекло, например, если вы хотите сами поменять стекло. В этом случае стоимость будет менее 150 евро за квадратный метр (без монтажа). Цена, очевидно, будет варьироваться в зависимости от типа стекла и его толщины.

Что касается стоимости окна, оснащенного стеклопакетом стандартного размера (115 х 100 мм), то она будет колебаться от 150 евро до 1000 евро (без монтажа) в зависимости от выбранного материала (ПВХ, алюминий или дерево).

Для установки окна профессионалом необходимо рассчитывать на бюджет от 100 до 200 евро, который зависит от материала и размера окна.

Тройной кристалл на 50-80% дороже, чем двойной кристалл.

Термическая эффективность стеклопакетов с наполнителем из ПКМ в Египте

Eng. Болтея получил степень бакалавра наук. получил степень бакалавра строительства и строительной инженерии в Арабской академии наук, технологий и Университета морского транспорта в Каире, Египет, в 2018 г.Он занял первое место из 180 учеников своего класса; таким образом, он был назначен ассистентом преподавателя в том же строительно-строительном факультете.

Д-р Эльсаяд получил почетную степень бакалавра в Арабской академии науки, технологий и морского транспорта (AASTMT) в 2009 году. Он получил степень магистра в 2013 году в AASTMT, затем он получил степень доктора философии. в 2017 году из Каирского университета. Он начал свою карьеру в качестве ассистента преподавателя на кафедре строительства и инженерии зданий, AASTMT.Теперь он доктор инженеров-экологов. Его практический опыт связан с его академическими интересами в качестве инженера-эколога.

Проф. Белал , в 1983 году окончил Военно-Технический Колледж (ВТС) с отличием. В 1991 году получил степень магистра ВТС, затем получил степень кандидата технических наук. в 1997 году из Университета Миссисипи, США. Он специализировался в области структурной и геотехнической инженерии, начав свою карьеру в МТС до 2012 года в качестве члена преподавательского состава, где занимал все должности.В 1999 году его карьерный рост позволил ему возглавить Консалтинговый инжиниринговый центр. Как и в 2009 году, назначен начальником строительного отдела. В 2010 году назначен начальником отдела строительства и архитектуры. В 2011 году он стал заместителем декана по вопросам образования, ответственным за образовательный план МТС. В 2004 году он присоединился к AAST в качестве приглашенного профессора, а в 2012 году стал полноправным преподавателем, который был назначен руководителем Консультационного инженерного центра. В начале 2013 года назначен начальником строительно-инженерного факультета, а в 2016 году заместителем декана по воспитательной работе.Сейчас он декан инженерно-технологического колледжа.

© 2020 Авторы. Опубликовано Elsevier BV от имени инженерного факультета Университета Айн-Шамс.

Что такое стекло Low E [Полное руководство]

Если вы когда-нибудь изучали, как сделать ваши окна более энергоэффективными, вы, вероятно, слышали о стекле Low E. Low E, который часто используется в окнах с двойным остеклением из-за его превосходных изоляционных характеристик, является одним из самых популярных и наиболее неправильно понятых типов стекла.



Он может многое предложить домовладельцам, особенно в области энергосбережения и домашнего комфорта. Однако, поскольку наука, стоящая за низким E, не интуитивно понятна, существует множество неправильных представлений о том, как он работает и на что он способен.



Давайте раз и навсегда разгадаем тайну низкоэмиссионного стекла.



Вот полное руководство по:



  • Что это такое;
  • Какие преимущества;
  • Как это сделано;
  • Как это влияет на видимость вашего окна; и
  • Стоимость низкоэмиссионного стекла.





Что означает буква E в Low E Glass?



Low E означает «низкий коэффициент излучения», а коэффициент излучения относится к тепловой энергии, которая естественным образом излучается стеклом. Таким образом, стекло с низкими Е-свойствами будет выделять меньше тепловой энергии.



Все объекты в той или иной степени излучают тепловую энергию в виде лучистого тепла. Стекло является естественным изолятором, подобно дереву и пластику, а значит, хорошо поглощает тепло. Он поглощает тепловую энергию солнца или внутреннего отопления вашего дома, которая затем постепенно высвобождается из стекла в пространство вокруг него.



Затем эта тепловая энергия становится либо нежелательным притоком солнечного тепла летом, либо нежелательными потерями тепла зимой. Идея низкого коэффициента излучения заключается в том, чтобы остановить большую часть «нежелательного» выделения тепловой энергии, независимо от того, является ли проблема теплом, поступающим летом или отводимым зимой.







Каковы преимущества низкоэмиссионного стекла?



Основным преимуществом низкоэмиссионного стекла является улучшение теплоизоляционных характеристик ваших окон.С лучшей изоляцией вы получаете более комфортный дом без необходимости включать системы отопления или охлаждения. Независимо от того, боретесь ли вы с высокими счетами за электроэнергию или просто хотите иметь более комфортный дом и меньший углеродный след, стекло с низким уровнем E может иметь существенное значение, особенно в долгосрочной перспективе.



Есть еще одно преимущество низкоэмиссионного стекла. Хотя он блокирует большую часть солнечных инфракрасных лучей (инфракрасная энергия — это тепловая энергия солнца), он также помогает блокировать некоторые солнечные ультрафиолетовые лучи.



Почему это важно?



Ультрафиолетовые лучи со временем могут повредить вашу внутреннюю мебель. Таким образом, наслаждение солнечным светом, заливающим ваш дом, означает, что ваша дорогая мебель и яркие ковры со временем выцветут.



Стекло

Low E не блокирует 100% инфракрасного или ультрафиолетового излучения. В зависимости от типа низкоэмиссионного покрытия вашего стекла, с помощью окон с двойным остеклением вы можете блокировать до 70% солнечного тепла, резко снижая коэффициент солнечного тепла (SHGC).Он также блокирует большую часть УФ-излучения.





И самое приятное?



Стекло

Low E по-прежнему пропускает большую часть спектра видимого света. Это означает, что вы будете наслаждаться красотой и ясностью солнечного интерьера без таких недостатков, как тепловое излучение и выцветание под воздействием ультрафиолета.





Как работает низкоэмиссионное стекло?



Важный вопрос! Каким образом низкоэмиссионное покрытие не дает стеклу выделять столько тепла?



Он делает это, отражая инфракрасный и ультрафиолетовый спектры, в то же время пропуская спектр видимого света.Покрытие, нанесенное на низкоэмиссионное стекло, выполняет функцию отражателя, заставляя тепловую энергию отражаться оттуда, откуда она исходит.





Энергоэффективны ли Windows Low E летом и зимой?



Да, это делает стекло Low E привлекательным вариантом как в более прохладном, так и в более теплом климате. Тот же самый принцип, который заставляет нежелательную солнечную тепловую энергию отражаться от вашего стекла и обратно наружу, поможет сохранить тепло вашего дома зимой.



Летом низкое стекло E не позволяет основной части солнечного тепла проникать в ваш дом, даже если ваши шторы широко открыты. Это позволяет меньше полагаться на кондиционер для охлаждения дома. В более прохладные месяцы ваше внутреннее тепло будет отражаться обратно в помещение, а это означает, что вы будете терять меньше тепла вашего дома, и вашему нагревательному устройству не придется работать так усердно, чтобы поддерживать комфорт в вашем доме.





Как изготавливается низкоэмиссионное стекло?



Стекло

Low E изготавливается путем нанесения микроскопически тонкого покрытия на одну поверхность стекла.Это покрытие состоит из нескольких слоев отражающих материалов, состоящих из различных металлов, оксидов металлов и нитритов металлов.



Покрытие не видно, даже если оно состоит из нескольких слоев. Сегодня большинство оконных профессионалов работают со специальным типом стекла low E, известным как soft Coat low E, который имеет покрытие толщиной в одну десятитысячную часть человеческого волоса. Этот тип покрытия прозрачен, поэтому ваши окна с низким E не будут иметь никакого цвета.



Стекло с мягким покрытием

изготавливается путем нанесения покрытия на поверхность в вакуумной камере после изготовления стекла.Этот процесс известен как напыление, поэтому мягкое покрытие с низким E также иногда называют напыленным стеклом.



Другой способ изготовления низкоэмиссионного стекла состоит в том, чтобы приклеить слои оксида металла к стеклу, когда оно все еще находится в полурасплавленном состоянии. По сути, покрытие запекается, создавая твердую поверхность. Этот тип стекла с низким E известен как твердое покрытие с низким E или пиролитическое стекло, относящееся к пиролитическому производственному процессу.





Твердое покрытие vs.Мягкое покрытие Low E Glass



Что лучше – твердое покрытие или мягкое стекло Low E?



Десять лет назад более широко использовалось низкоэмиссионное стекло с твердым покрытием, поскольку считалось, что твердое покрытие и низкая коррозионная стойкость пиролитической низкоэмиссионной поверхности предпочтительнее мягкого покрытия из напыленного стекла. Однако с течением времени технология производства стекла совершенствовалась, а процесс напыления был улучшен, что сделало стекло с мягким покрытием более разумным вариантом. На самом деле франчайзи Thermawood будут использовать только низкоэмиссионное стекло с мягким покрытием, где это возможно, потому что оно обладает гораздо лучшими низкоэмиссионными свойствами.



Вот почему.



«Мягкое» покрытие состоит из одного или нескольких слоев серебра. Серебро намного превосходит другие металлы в качестве отражающего материала. Это также обеспечивает лучшую четкость. В результате стекло с мягким покрытием будет отражать больше тепловой энергии , а стекло дает полностью прозрачное окно. Серебро не такое твердое и стойкое, как другие металлы (отсюда термин «мягкое покрытие» для слоев серебра в покрытии), но сегодня производители стекла покрывают серебро оксидами других металлов, в результате чего получается поверхность с высокой отражающей способностью и устойчивостью.



Кроме того, покрытие low E в стеклопакете, состоящем из двух стекол, разделенных воздушной прослойкой, всегда используется на одной из двух внутренних поверхностей. Это означает, что поверхность с низким E всегда обращена к воздушному пространству, где она защищена от непогоды и воздействия чистящих средств и других химических веществ.





С другой стороны, стекло с твердым покрытием

работает хуже, потому что покрытие не такое отражающее.Это также создает слегка мутный оттенок, который снижает видимость ваших окон. Поскольку даже на поверхности, обращенные к воздушному зазору в стеклопакете, будет нанесено даже твердое покрытие, нет необходимости жертвовать прозрачностью, эстетикой и производительностью, чтобы получить более твердую поверхность.





Тонированное стекло Low E?



Из-за зеленоватого оттенка, который раньше был у старых низкоэмиссионных окон, когда использовалось низкоэмиссионное стекло с твердым покрытием, некоторые люди до сих пор считают низкоэмиссионное стекло разновидностью тонированного стекла. Или они могут предположить, что низкое стекло E является тонированным стеклом.



Стекло

Low E и тонированное стекло — это два совершенно разных типа стекла с разными свойствами. Тонированные стекла не обладают большими теплоизоляционными свойствами. Что они могут сделать, так это блокировать некоторые ультрафиолетовые лучи. У них также есть очень серьезный недостаток, поэтому профессионалы Thermawood не рекомендуют этот тип стекла.



Дело в том, что краска, добавленная к тонированному стеклу, может притягивать больше тепловой энергии.Это может быть проблематично, так как незатонированная часть окна будет холоднее, а тонированное стекло — теплее. Этот температурный конфликт может вызвать стресс на вашем оконном стекле, что сделает его более уязвимым для разбития.



Как выглядит стекло low E?



Внешне не тонированное, а обычное стекло. Благодаря низкоэмиссионному стеклу с мягким покрытием, которое сегодня используется большинством оконных компаний для профессионального обновления окон, ваше окно будет выглядеть кристально чистым. Вы не увидите покрытия, окраски или затенения, даже когда солнечные лучи попадают в окно.





Низкоэмиссионное стекло в сравнении с двойным остеклением



Чтобы получить наилучшую изоляцию, следует ли использовать стекло с низким содержанием Е или окна с двойным остеклением? Стекло Low E фактически используется, когда вы модернизируете свои окна с помощью двойного остекления. Вы можете использовать низкое стекло E для одного или обоих оконных стекол в стеклопакете, в зависимости от уникальных потребностей вашей собственности.



Можно использовать низкоэмиссионную пленку без двойного остекления. Вы можете нанести пластиковую пленку с покрытием с низким коэффициентом излучения, чтобы уменьшить количество тепла, передаваемого вашими окнами. Однако пластиковая пленка Low E не сможет дать значительных результатов или работать так же эффективно, как двойное остекление, потому что у вас все равно будет только однопанельное окно.



Даже со специальной пленкой одна глазурь не способна предотвратить проникновение в дом большого количества нежелательного тепла, холодных сквозняков и даже шумового загрязнения.Кроме того, эти пленки изменят внешний вид вашего стекла, создав мутный вид.





Сколько стоит установка низкоэмиссионного стекла?



Стоимость обновления до окон с низким уровнем E будет варьироваться в зависимости от конкретных характеристик вашего стеклопакета (толщина стекла, если вы используете аргон в воздушном пространстве, другие характеристики стекла, такие как акустический класс или специальное безопасное стекло) и от того, хотите ли вы установить новые окна или переоборудовать существующие окна с помощью модифицированного двойного остекления.



Как правило, вы платите около трети стоимости установки новых окон с двойным остеклением с модифицированным двойным остеклением Thermawood. Когда ваши окна модернизируются, ваши существующие деревянные рамы остаются — с запатентованным процессом сухой модернизации Thermawood они эффективно преобразуются, герметизируются для сквозняков и переоснащаются индивидуальными стеклопакетами.



Модернизация не только значительно дешевле, но и менее разрушительна для вашего здания.Эстетика и существующая структура ваших окон остаются нетронутыми. Это означает, что даже если у вас есть дом или здание наследия, вы все равно можете перейти на окна с двойным остеклением с низким E, не беспокоясь о том, чтобы испортить ваши красивые окна.



При переоснащении стоимость низкоэмиссионного стекла за квадратный метр повысит цену переоборудования окна на 8-12%. Тем не менее, окна с двойным остеклением и стеклом с низким значением E сделают ваш дом примерно на 40% более энергоэффективным, чем окна с двойным остеклением без стекла с низким значением E.



Если вам нужны еще более высокие изоляционные свойства, вы также можете ввести в воздушное пространство аргон, инертный газ. Аргон плюс стекло low E сделают ваши окна примерно на 50% более энергоэффективными, чем стандартное двойное остекление.





С более качественными окнами вы значительно сэкономите на счетах за электроэнергию как в жаркую, так и в холодную погоду. Вы сможете держать свои шторы и жалюзи открытыми, пропуская яркое солнце круглый год.И ясность и эстетика не изменятся.



Когда вы поймете, насколько ценно низкое стекло E, вы поймете, почему стекло с низким коэффициентом излучения так часто используется в профессиональных переделках окон.

Миф(ы) о двойном остеклении | Гавайи

«Для каждой сложной проблемы есть ответ, который ясен, прост и неверен».
— Х. Л. Менкен (1880-1956)

На энергоэффективность здания влияет множество различных конструктивных аспектов.Ориентация, изоляция, вентиляция, затенение, герметизация и размер здания важны и взаимодействуют друг с другом. Перед лицом этой сложности окна с двойным остеклением часто рекламируются как ключевой элемент энергоэффективных зданий. Продавцы стеклопакетов рассказывают о непревзойденной теплоизоляции и повышенной эффективности систем отопления и охлаждения, а в качестве дополнительного бонуса добавляют шумоизоляцию. Перед лицом неустанного продвижения окон с двойным остеклением как ответа на все потребности в энергоэффективности неудивительно, что возник ряд мифов.

Миф 1: Строительные нормы и правила требуют двойного остекления

Строительный кодекс Австралии содержит требования по обеспечению разумного уровня энергоэффективности, и значительная часть этих требований относится к окнам. Однако важно отметить, что требования относятся к производительности и использованию окон, а не к их типу или дизайну.

Следовательно, Строительные нормы и правила могут требовать, чтобы конкретное окно соответствовало или превышало определенные уровни производительности, но не предписывало, как этот уровень производительности должен быть достигнут.Разработчикам окон доступен ряд вариантов изменения характеристик окна, включая тип окна, толщину остекления, покрытие остекления, двойное остекление, материалы обрамления и термические разрывы внутри обрамления.

Миф 2: Двойное остекление обеспечивает лучшую теплоизоляцию, чем одинарное остекление

Характеристики энергоэффективности австралийских оконных систем смоделированы в соответствии с международными стандартами и общедоступны на веб-сайте Window Energy Rating Scheme (WERS) www. wers.net
WERS содержит оценки около 3000 оконных систем и является признанным источником характеристик энергоэффективности австралийских оконных систем.

Коэффициент несолнечных потерь или притока тепла через окно измеряется для всего окна (обрамление и остекление вместе) и измеряется коэффициентом теплопередачи. Более низкое значение U указывает на то, что окно имеет большее сопротивление тепловому потоку и обеспечивает лучшую изоляцию.

Обзор рейтингов окон с алюминиевыми рамами, доступный на веб-сайте WERS, показывает, что, хотя окна с двойным остеклением могут иметь очень низкие (лучшие) значения U, существует широкий диапазон характеристик.По сравнению с окнами Altair с алюминиевыми рамами становится ясно, что многие окна с двойным остеклением на самом деле имеют более высокие (худшие) значения U, чем некоторые конфигурации окон Altair с одинарными стеклами.

Миф 3: Двойное остекление всегда повышает энергоэффективность здания

Если здание должно быть плотно закрыто, а система кондиционирования воздуха должна работать 24 часа в сутки и 7 дней в неделю, то лучшая теплоизоляция окон с двойным остеклением* может воплотить этот миф в реальность. Но редко встретишь людей, которые хотят так жить. Имея выбор, большинство людей предпочитают открывать окна и двери и наслаждаться свежим естественным бризом и связью с внешним миром. При одинаковых размерах жалюзийные окна Altair обеспечивают значительно более эффективное охлаждение и естественную вентиляцию, чем любое окно с двойным остеклением. При большем количестве охлаждающей вентиляции меньше необходимости в работе систем кондиционирования воздуха, а кондиционер, который редко используется, будет потреблять значительно меньше общей энергии, чем кондиционер, работающий с максимальной эффективностью, но редко отключаемый.

*Хотя верно, что окна с более низкими (лучшими) коэффициентами теплопередачи помогут повысить энергоэффективность здания, это неправда, что окна с двойным остеклением всегда имеют более низкие (лучшие) коэффициенты теплопередачи, чем окна с одинарным остеклением. (см. миф 2)

Миф 4: Двойные стеклопакеты более экологичны, чем одинарные

Хотя некоторые (но не все) окна с двойным остеклением могут повысить энергоэффективность здания, существует ряд других аспектов экологичности, в которых окна с одинарным остеклением превосходят окна с двойным остеклением:

  • 1. Использование сырья и воплощенная энергия.
    По определению, окна с двойным остеклением состоят из 2 стекол, поэтому для производства требуется больше всего стекла. Распорки, которые удерживают 2 стекла друг от друга, также требуют сырья, которое не будет использоваться для окон с одинарным остеклением. Для производства большего количества сырья требуется большее количество энергии.
  • 2. Транспортная эффективность.
    Окна с двойным остеклением тяжелее, чем окна с одинарным остеклением. Поэтому для обработки окон с двойным остеклением часто требуется специализированное оборудование, и требуется больше энергии для транспортировки окон с двойным остеклением от производителя окон к строительной площадке.

Принять взвешенное решение

В некоторых обстоятельствах окна с двойным остеклением могут быть лучшим вариантом для достижения энергоэффективности, но не соглашайтесь на упрощенную рекламную презентацию о том, что окна с двойным остеклением удовлетворят все ваши потребности в энергоэффективности – обязательно учитывайте все другие факторы, которые способствуют естественному комфорту. здания. Примите взвешенное решение.

%PDF-1.5 % 1 0 объект > >> эндообъект 4 0 объект /CreationDate (D:20160725104454+01’00’) /ModDate (D:20160725104454+01’00’) /Режиссер >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 5 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] /XОбъект > >> /MediaBox [0 0 595.32 841,92] /Содержание [47 0 R 48 0 R 49 0 R] /Группа > /Вкладки /S /StructParents 0 /Анноты [50 0 Р] >> эндообъект 6 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 54 0 Р /Группа > /Вкладки /S /StructParents 2 >> эндообъект 7 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [55 0 R 56 0 R 57 0 R 58 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 59 0 Р /Группа > /Вкладки /S /StructParents 3 >> эндообъект 8 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Annots [62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R] /MediaBox [0 0 595. 32 841,92] /Содержание 70 0 Р /Группа > /Вкладки /S /StructParents 8 >> эндообъект 9 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Аннотации [71 0 R 72 0 R 73 0 R 74 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 75 0 Р /Группа > /Вкладки /S /StructParents 17 >> эндообъект 10 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Annots [76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 82 0 Р /Группа > /Вкладки /S /StructParents 22 >> эндообъект 11 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Annots [83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R] /MediaBox [0 0 595.32 841,92] /Содержание 93 0 Р /Группа > /Вкладки /S /StructParents 29 >> эндообъект 12 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 95 0 Р /Группа > /Вкладки /S /StructParents 40 >> эндообъект 13 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [96 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 97 0 Р /Группа > /Вкладки /S /StructParents 41 >> эндообъект 14 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [98 0 R 99 0 R 100 0 R] /MediaBox [0 0 595. 32 841,92] /Содержание 101 0 Р /Группа > /Вкладки /S /StructParents 43 >> эндообъект 15 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 103 0 Р /Группа > /Вкладки /S /StructParents 47 >> эндообъект 16 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [104 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 105 0 Р /Группа > /Вкладки /S /StructParents 48 >> эндообъект 17 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [106 0 R] /MediaBox [0 0 595.32 841,92] /Содержание 107 0 Р /Группа > /Вкладки /S /StructParents 50 >> эндообъект 18 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [108 0 R 109 0 R 110 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 111 0 Р /Группа > /Вкладки /S /StructParents 52 >> эндообъект 19 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 113 0 Р /Группа > /Вкладки /S /StructParents 56 >> эндообъект 20 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595. 32 841,92] /Содержание 114 0 Р /Группа > /Вкладки /S /StructParents 57 >> эндообъект 21 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 117 0 Р /Группа > /Вкладки /S /StructParents 58 >> эндообъект 22 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [118 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 119 0 Р /Группа > /Вкладки /S /StructParents 59 >> эндообъект 23 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595.32 841,92] /Содержание 124 0 Р /Группа > /Вкладки /S /StructParents 61 >> эндообъект 24 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 125 0 Р /Группа > /Вкладки /S /StructParents 62 >> эндообъект 25 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 126 0 Р /Группа > /Вкладки /S /StructParents 63 >> эндообъект 26 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595. 32 841,92] /Содержание 129 0 Р /Группа > /Вкладки /S /StructParents 64 >> эндообъект 27 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 132 0 Р /Группа > /Вкладки /S /StructParents 65 >> эндообъект 28 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 135 0 Р /Группа > /Вкладки /S /StructParents 66 >> эндообъект 29 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595.32 841,92] /Содержание 138 0 Р /Группа > /Вкладки /S /StructParents 67 >> эндообъект 30 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [139 0 R] /MediaBox [0 0 595,32 841,92] /Содержание 140 0 Р /Группа > /Вкладки /S /StructParents 68 >> эндообъект 31 0 объект > /XОбъект > /Шаблон > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595,32 841,92] /Содержание 160 0 Р /Группа > /Вкладки /S /StructParents 1 >> эндообъект 32 0 объект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 595.
