Монтаж инфракрасного теплого пола под плитку

  • Теплый пол
  • Полезные статьи
  • Монтаж инфракрасного теплого пола под плитку

Инфракрасный теплый пол под плитку используется при локальном и общем обогреве балкона, ванной комнаты, кухни, прихожей. При его монтаже необходимо учитывать конструктивные особенности нагревательных элементов, которые расположены между двумя слоями пленки из полиэстера. Этот материал отличается низкой адгезией к плиточному клею, на который укладывают керамику или керамогранит. Классическая технология прямой заливки нагревательных элементов цементной стяжкой или клеем не применяется. Она используется при монтаже стержневого инфракрасного теплого пола под плитку, для пленочных нагревательных элементов разработаны другие методики.

Сухой монтаж ИК пола под керамическую плитку

При сухом монтаже укладка пленочного теплого пола под плитку производится под листы ГВЛ, СМЛ или ЦСП. Эти материалы являются идеальным основанием для керамического напольного покрытия. Выполняется монтаж инфракрасного теплого пола под плитку этим способом в несколько этапов:

  1. На подготовленное основание укладывается жесткая нагружаемая теплоизоляция.
  2. По всей площади монтируется теплоотражающая подложка – изолон или фольгоизол.
  3. На подложку укладывают пленочный теплый пол под плитку.
  4. Нагревательные элементы защищаются сверху полиэтиленовой пленкой от избыточной влажности.
  5. На полиэтиленовую пленку укладывают листы ГВЛ или СМЛ толщиной 6-8 мм. При монтаже основания в два слоя листы монтируют в разбежку.
  6. Листы основания крепят к первичной стяжке дюбелями с предварительным засверливанием отверстий. Важно не задеть карбоновые элементы или медные токопроводящие полосы.
  7. Проверяется работа нагревательных элементов.
  8. На поверхность ГВЛ монтируют температурные датчики и приступают к укладке плитки.

Между основанием из ГВЛ с нанесенным финишным покрытием и стеной должен оставаться компенсационный зазор 10-15 мм.

Преимущества сухого способа укладки инфракрасной пленки под плитку:

  • отсутствует контакт с агрессивной средой плиточного клея;
  • увеличивается срок эксплуатации нагревательных элементов;
  • ГВЛ и СМЛ надежно защищают от механических повреждений;
  • гипсоволокно и стекломагнезит не мешают теплопередаче.

Технология позволяет исключить «мокрые» процессы вплоть до укладки финишного покрытия. Этим способом укладывается пленочный теплый пол под ПВХ плитку, керамогранит.

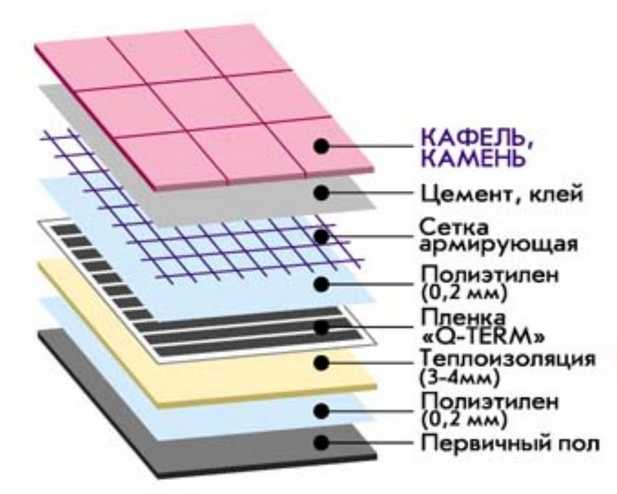

Монтаж ИК пола с заливкой стяжки

При этом способе монтажа инфракрасные электрические теплые полы под плитку укладываются на теплоотражающую подложку, расстеленную поверх жесткой теплоизоляции. Нагревательные элементы защищаются полиэтиленовой пленкой от влаги. Заливка стяжки выполняется в следующем порядке:

  1. На полиэтиленовую пленку укладывается пластиковая малярная сетка с ячейкой 5х5 или 10х10 см. Использование армирующей сетки из стали или других токопроводящих материалов не допускается.
  2. Армирующая сетка крепится точечно к основанию дюбелями с предварительным засверливанием. При выполнении этой работы важно не повредить карбоновые элементы.
  3. Проверяется работа теплого пола.
  4. Выполняется обработка бетонконтактом.
  5. На загрунтованную поверхность наносится цементно-песчаная стяжка толщиной 5 мм. Она заполняет технологические отверстия, формирует ровную поверхность основания под финишное покрытие.

На подготовленную стяжку с помощью цементного клея укладывается кафель или керамогранит. Этот способ монтажа ИК пола под плитку имеет более низкую цену, но требует выполнения «мокрых» процессов, что увеличивает продолжительность ремонтных работ.

Соблюдение рекомендаций и порядка выполнения работ поможет создать теплый пол, который эффективно прослужит под самым долговечным напольным покрытием.



Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

  • Нагревательные элементы должны покрывать 60-70% площади пола.
  • Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
  • Раскатывайте рулоны параллельно длинной стене комнаты.
  • Расстояние между листами должно быть равно 0,5 см.
  • Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

  • Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
  • Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
  • Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
  • Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Нагревательная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также негативно влияет на работу самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующих температур:

– 28  0  С в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34  0  C в санитарных помещениях, таких как ванная комната и туалет.

Меньший охват нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле невелика, а нагревательные пленки, используемые под стяжкой, имеют небольшую мощность, например, 80 Вт/м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку на всю поверхность помещения, даже в зданиях с очень низкой потребностью в тепле, поскольку ровная поверхность нагрева более удобна в использовании. Ходить по равномерно прогретому полу приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленки могут быть места, где мы будем ощущать дискомфорт при ходьбе из-за разницы температур пола. Кроме того, равномерное покрытие нагревательной пленки в системах теплого пола вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМОЙ ДЛЯ ИНФРАКРАСНОГО ОТОПЛЕНИЯ ПОЛА

Важным элементом напольного отопления является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и непрерывное взаимодействие с нагревательной пленкой и структурную функцию адекватная прочность.

В жилищном строительстве наиболее популярными стяжками, используемыми для теплых полов, являются ангидридные стяжки и цементные стяжки.

Из-за очень хороших параметров проводимости тела ангидридные стяжки больше подходят для полов с подогревом, чем цементные стяжки.

Ангидридная стяжка представляет собой самовыравнивающуюся жидкую смесь, не требующую расширения даже на очень больших поверхностях. Преимуществом ангидридной стяжки перед цементной являются лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы. Процесс изготовления ангидридной стяжки короче цементной и сама стяжка делается точнее

Недостатком ангидридной стяжки является способность впитывать воду,  а это значит, что в помещениях с повышенной влажностью, например, в ванной, ангидридную стяжку следует тщательно изолировать от влаги, используя качественные материалы. №

При укладке нагревательной пленки под стяжку во влажных помещениях, таких как ванная комната, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях рекомендуем делать ангидридную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону нагревательных мощностей пленки мы можем спроектировать и изготовить систему обогрева пола в складских и производственных помещениях. Конструкция нагревательной пленки позволяет выполнять напольное отопление на базе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки на нагревательный элемент стяжкой. По сравнению с греющими кабелями, которые греют с малым сечением и более высокой температурой, 9Нагревательная пленка 0005 низкотемпературная и равномерно прогревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс прогрева стяжки и приводит к тому, что стяжка до имеет равномерное распределение температуры по сечению.

Промышленные и традиционные цементные стяжки обладают большой теплоемкостью, что означает, что нагревательная пленка под стяжкой работает в аккумулирующей системе. Накопительная система отопления с нагревательной пленкой позволяет использовать удешевление электроснабжения по второму тарифу, снижение эксплуатационных расходов . Энергия, произведенная и сохраненная в стяжке во время работы системы отопления в ночное время по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Греющая пленка под стяжку не требует обслуживания  как в случае традиционных систем водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безаварийную работу системы отопления в течение многих лет.

КАК УКЛАДЫВАТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКУ

Базовая система теплого пола с пленкой инфракрасного обогрева под стяжку состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электропроводки.

кабели, сетка из нержавеющей стали Heat Decor, ангидридная или цементная стяжка и термостат для управления нагревом.

Мы различаем два типа установки нагревательной пленки под стяжку.

  1. Монтаж нагревательной пленки в сухих помещениях.
  2. Монтаж нагревательной пленки во влажных помещениях.

Сухие помещения состоят из таких комнат, как гостиная, спальня, кабинеты, коридоры и другие помещения, в которых отсутствует влажность. Монтаж нагревательной пленки в помещениях с повышенной влажностью – это, в основном, ванные комнаты, туалеты, кухни и другие помещения, где может быть влага.



   1. Монтаж нагревательной пленки под стяжку – сухие помещения.

Способ монтажа греющей пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на послойной схеме.

Решения для теплого пола | Инфракрасный теплый пол

Компания Cabbius рада предложить нашу инфракрасную систему напольного отопления. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагрев воздуха.

Исследования показывают, что инфракрасный теплый пол создает эффективно обогреваемую, беспыльную и здоровую окружающую среду.

Преимущества теплых полов:

  • Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
  • Простота установки
  • При установке системы напольного отопления в новостройке купить и установить напольное отопление дешевле, чем радиаторные системы
  • Экономия места (примерно на 15% больше полезного пространства в помещении)
  • Комфорт при более низких рабочих температурах
  • Пол с подогревом помогает снизить количество клещей домашней пыли и полезен при таких заболеваниях, как астма или бронхиальные заболевания
  • Улучшает кровообращение, обмен веществ и иммунную систему
  • Предотвращает рост плесени
  • Нет шума и вибрации
  • Необслуживаемый
  • Гораздо безопаснее традиционных радиаторов для детей и пожилых людей

Пол с подогревом не создает циркуляцию воздуха, поэтому в отличие от традиционных радиаторов он обеспечивает беспыльную среду. Пол с подогревом обеспечивает приятное тепло, так как ноги человека, как правило, на 2–3°C теплее, чем голова. Это означает, что люди, использующие инфракрасный теплый пол, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, настроенная на 19°C, обеспечивает такое же тепло, как радиатор, настроенный на 21°C – 22°C, что также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру внутри дома.


*Дополнительные решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные продукты для обогрева пола.

WARMSET MESH

Инфракрасный теплый пол Warmset покрывает гораздо большую площадь поверхности, чем обычные типы круглых нагревательных кабелей, устраняя горячие или холодные точки и поддерживая равномерную температуру, которая равномерно распределяется по любому материалу пола, такому как паркет или плитка, мрамор или гранит.

Кроме того, благодаря своей плоской форме он значительно менее широк, чем обычные радиаторные трубы.
Особенностью этой единственной в своем роде технологии нагрева является многослойная ламинированная лента, запатентованная компанией Warmset. Прочный и устойчивый, он практичен, с меньшей вероятностью повреждается при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь свободную форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

  • 100 % сделано в Италии
  • Нет холодных участков
  • Золотой — пожизненная гарантия и черный — 10-летняя гарантия
  • Простая и быстрая установка
  • Отсутствие обслуживания = Экономия
  • Может быть установлен под любой отделкой пола
  • Время нагрева пола составляет от 5 до 10 минут
  • Высота пола всего 11–12 мм
  • Диапазон мощности от 30 Вт/м2 до 600 Вт/м2 БЕЗ УВЕЛИЧЕНИЯ ЦЕНЫ
  • Благодаря классу защиты IPX7 этот теплый пол можно устанавливать везде, даже в бассейнах и СПА
  • Может управляться любым термостатом
  • Теплый пол Warmset предотвратит пыль, бактерии и аллергию в вашем доме. Помните, что полы с подогревом избавляются от сырости, которая является основной причиной размножения бактерий. Только подумайте, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
  • Зеленая технология = Экономия энергии, поскольку требуется меньше энергии, что позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН — WARMSET MESH

ИНФРАКРАСНЫЙ НАГРЕВ ПЛЕНКИ

НАБОР ECOFILM Элементы напольного отопления доступны в трех вариантах ширины со стандартной длиной до 10 м. Длина элементов может быть уменьшена на месте, если это необходимо, и в стандартной комплектации поставляются с «холодными хвостовиками» длиной 5 м. Доступны два стандартных варианта рассеиваемой мощности: 130 Вт/м2 для внутренних жилых помещений и 160 Вт/м2 только для использования в зимнем саду. НАБОР ECOFILM
НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Два выхода тепла -130 Вт/м² и 160 Вт/м² только для использования в зимнем саду
  • Доступны 3 варианта ширины: 300 мм, 500 мм и 1000 мм для максимального покрытия пола
  • Чрезвычайно малая высота конструкции — менее 7 мм
  • Сухая установка — самовыравнивающаяся смесь не требуется
  • Подходит для большинства полов из ламината, натурального дерева и паркетной доски
  • При использовании в сочетании с ECOMAX-DUO комплект ECOFILM SET подходит для
    ковровых и виниловых полов
  • Сейф ЭМС

КУПИТЬ ОНЛАЙН — ПЛЕНКА ДЛЯ НАГРЕВАНИЯ

МАТЫ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Маты для теплого пола представляют собой комбинацию нагревательного кабеля, прикрепленного к сетчатому полотну из стекловолокна, что упрощает установку. Коврик можно просто раскатать на полу, экономя драгоценное время. Коврики имеют двухсторонний скотч на нижней стороне, поэтому их можно легко закрепить на любой чистой поверхности. 9Маты с подогревом пола 0024 оснащены двухжильным кабелем, упрощающим установку с помощью одного 3-метрового соединения с «холодным хвостом».



Гарантия лучшей цены: если вы найдете более низкую цену в Интернете, мы предложим ее!

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Три тепловые мощности — 100 Вт/м², 150 Вт/м² и 200 Вт/м².
  • Быстрая установка — просто раскатайте коврик и прикрепите к полу
  • Подходит для полов из плитки, камня, сланца и мрамора
  • Сплошной металлический заземляющий экран для обеспечения электробезопасности
  • Низкая высота застройки — Минимальная высота застройки
  • Подходит для использования во влажных помещениях
  • Сейф ЭМС
  • ТЕФЛОНОВЫЙ КАБЕЛЬ
  • Рейтинг IP: X7
  • ПОЖИЗНЕННАЯ ГАРАНТИЯ

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТЫ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

9Кабели для теплого пола 0002 обеспечивают решение для обогрева пола на кухне, в ванной или зимнем саду. Кабели можно прокладывать поверх существующих деревянных или бетонных полов, которые прочны и должным образом подготовлены. Кабели
идеально подходят для небольших установок или помещений с нестандартной планировкой. Гибкость незакрепленной кабельной системы позволяет обогревать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

  • Кабель малого диаметра
  • Доступен в виде отдельного кабеля или готового решения в удобной упаковке
  • можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и сланец
  • Сверхгибкий двухжильный кабель упрощает установку всего за одно соединение «холодный конец»
  • Два очень прочных и долговечных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе монтажа и обеспечивают длительный срок службы кабеля
  • Одобрено IEC 60800
  • Сейф ЭМС

 Кабели для обогрева пола доступны в виде отдельного кабеля для установки профессиональными монтажниками. Каждый кабель упакован в удобный картонный кабельный барабан и термосварен для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления/установки доступны в качестве дополнительных принадлежностей.

Комплекты кабелей ECOFLEX поставляются в комплекте с нагревательным кабелем, грунтовкой для пола, клейкой лентой и подробной инструкцией по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для теплого пола, укладываемый в стяжку, представляет собой одножильный кабель мощностью 15 Вт на погонный метр. Используется для обогрева полов в новостройках со стяжкой полов. Обычно укладывается непосредственно на фольгированную изоляцию, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новых строительных проектах со стяжкой полов этот кабель может обеспечить экономичное решение для обогрева.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕЖНОТАЯЮЩИХ

В зимние месяцы образование льда на рабочих платформах складских погрузочных площадок или на входных дорожках, оживленных общественных зданиях и т.
