Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна
Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.
Из чего состоит пластиковое окно – схема в разрезе, детали
С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой.
Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.
Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.
- Створка (рама створки)
Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.
Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла.
Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.
Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.
Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.
Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.
Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.
Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.
Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.
Конструкция профилей пластиковых окон
Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше.
Поэтому опишем конструктивный элемент первым.
Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:
- Рамы (коробки)
- Импоста
- Створки (рамы створки)
- Штапика
В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный.
Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:
- Класс А – 2,8 и 2,5 мм
- Класс В – 2,5 и 2 мм
- Класс С (или object, объектный, энджин, тендер) – не нормируется
Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.
Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:
- не боится солнечного света, морозов, влаги
- не разрушается от химических воздействий (моющие средства)
- экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
- не поддерживает горения
Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты.
Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.
Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.
Стеклопакеты
Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.
На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет.
С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.
Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.
Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.
Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.
Фурнитура
Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.
При выборе типа и набора фурнитуры учитываются следующие факторы:
- Вес выбранного стеклопакета и других конструктивных элементов
- Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
- Требование защиты от открывания детьми
- Стилевые и вкусовые предпочтения
Уплотнители
В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.
Не рекомендуются к применению уплотнители ТРЕ-S и PVC.
Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.
Подоконники и отливы
Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.
Правильный выбор деталей пластикового окна
При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:
- Качественные материалы нельзя купить дешево
Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже.
Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.
- Экономьте не на всем
При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.
- Учитывайте ориентацию окон квартиры
Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.
- Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна
Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы.
Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.
Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.
Из чего состоит окно пвх
Наиболее читаемые
Вытяжная труба для вентиляции в частном доме
Вентиляция подвала в частном домеКак правило, вентиляция подвала в частном доме проектируется и монтируется еще в процессе постройки всего дома. Но далее…
Строительные материалы для постройки дома
Из чего строят дом? Строительные материалыAugust 5, Каждый дом выражает индивидуальный вкус хозяев. Есть любители кирпичных стен, кто-то мечтает о далее…
Форма актов на скрытые работы в строительстве
Подписывают акт скрытых работ представители со стороны:заказчика / застройщика,организации, которая осуществляет строительство,подготовившего проектную документацию осуществляющего строительство, выполнившего те работы, которые должны далее.
..
Популярные
Имитация камина своими руками в квартире (20)
Плавный пуск электродвигателя своими руками (16)
Как сделать ловушку для птиц (15)
Переход с кирпичной трубы на сэндвич (9)
Дробилка для веток своими руками (4)
Как открыть железную дверь если сломался замок (3)
Что такое биде и как им пользоваться (2)
Смеси асфальтобетонные дорожные гост 9128 2013 (2)
Последние публикации
Какие люстры подходят для натяжного потолка По каким критериям выбрать люстру для натяжного потолка?СодержаниеРазнообразиеКакие потолки лучше глянцевые или матовые Какой натяжной потолок выбрать? (матовый, глянцевый или сатиновый)Вы приняли решение установить
Каким валиком лучше красить потолок Как правильно красить валиком потолокЕсли вы задались вопросомКак
Как заделать дырку в потолке Ремонт потолка своими рукамиНатяжной потолокОтштукатуренный потолокГипсокартонный потолокЕсли у вас вдруг
Как визуально сделать потолок выше Как сделать низкий потолок визуально вышеВ большинстве типовых квартир и частных
Наиболее читаемое
Как усилить старый фундамент дома
Реконструкция старого фундаментаВ ходе эксплуатации здания может возникнуть необходимость в усилении.
..
Как скомбинировать обои на кухне
Как скомбинировать обои для кухни?Одним из оригинальных дизайнерских приемов, с помощью…
Чем можно утеплить стены дома внутри
Утепление стен внутри дома: достоинства и недостаткиУтепление стен внутри дома похоже…
Окна ПВХ в Твери по низким ценам
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1200 2034 2142 2390 2639 2889 3140 3389 3637 3887 4136 4387 1300 2180 2290 2555 2819 3084 3350 3615 3879 4144 4408 4675 1400 2157 2438 2718 2997 3278 3560 3840 4119 4400 4680 4961 1500 2290 2586 2881 3176 3472 3769 4065 4360 4656 4951 5248 1600 2423 2734 3045 3356 3667 3980 4291 4601 4913 5223 6528
500 600 700 800 900 1000 1200 3340 3677 3851 4156 4841 5251 1300 3539 3895 4072 4392 5123 5549 1400 3759 3977 4313 4649 5374 5815 1500 3957 4181 4532 4883 5624 6081 1600 4214 4443 4810 5177 5969 6442
1200 1300 1400 1500 1600 1200 5815 6109 6233 6512 7168 1300 6173 6315 6607 6902 7605 1400 6386 6694 7002 7312 8010 1500 6728 7052 7376 7701 8414 1600 7129 7469 7807 8148 8913
1200 1300 1400 1500 1600 1200 7366 7704 7702 8009 9073 1300 7793 7813 8133 8456 9597 1400 7933 8270 8606 8944 10058 1500 8332 8684 9035 9389 10518 1600 8847 9214 9581 9950 11168
1700 1800 1900 2000 2100 2200 2300 1200 7684 7964 8237 8353 8624 8888 9538 1300 8164 8303 8580 8867 9153 9432 10129 1400 8504 8805 9098 9400 9702 9996 10687 1500 8969 9286 9594 9912 10229 10539 11245 1600 9493 9825 10149 10482 10814 11140 11898
600 700 800 900 2000 5943 6292 6785 7712 2100 6160 6517 7027 7970 2200 6240 6767 7294 8158 2300 6449 6994 7537 8409 2400 6701 7262 7822 8660
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1200 2306 2432 2712 2992 3274 3556 3837 4117 4398 4678 4961 1300 2471 2601 2898 3196 3494 3794 4092 4389 4688 4985 5285 1400 2453 2768 3083 3398 3714 4031 4345 4660 4976 5290 5607 1500 2603 2936 3268 3600 3933 4267 4599 4931 5264 5596 5930 1600 2754 3105 3454 3803 4153 4505 4854 5203 5553 5902 7350
500 600 700 800 900 1000 1200 4383 4772 4981 5395 5959 6372 1300 4653 5062 5274 5705 6287 6716 1400 4884 5314 5530 5978 6577 7024 1500 5116 5382 5785 6251 6867 7331 1600 5522 5795 6215 6698 7331 7813
1200 1300 1400 1500 1600 1200 7074 7408 7558 7939 8416 1300 7518 7688 8021 8419 8914 1400 7746 8098 8448 8863 9375 1500 8138 8507 8874 9306 9836 1600 8704 9090 9474 9924 10470
1200 1300 1400 1500 1600 1200 8945 9332 9351 9768 10702 1300 9476 9518 9887 10320 11307 1400 9636 10023 10408 10859 11839 1500 10098 10502 10905 11373 12370 1600 10799 11221 11641 12126 13181
1700 1800 1900 2000 2100 2200 2300 1200 9070 9378 9697 9839 10135 10508 10816 1300 9649 9976 10130 10455 10769 11159 11485 1400 10192 10351 10693 11035 11367 11774 12117 1500 10547 10895 11254 11614 11963 12387 12747 1600 11248 11614 11990 12368 12733 13175 13552
600 700 800 900 2000 7624 8025 8649 9423 2100 7876 8287 8930 9722 2200 8096 8694 9354 10165 2300 8341 8957 9636 10285 2400 8586 9221 9918 10576
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1200 3044 3218 3547 3876 4207 4539 4869 5198 5529 5858 6190 1300 3254 3431 3779 4126 4475 4825 5172 5519 5868 6215 6565 1400 3277 3644 4009 4374 4741 5109 5474 5839 6205 6571 6938 1500 3472 3856 4239 4622 5007 5393 5776 6159 6543 6926 7312 1600 3668 4070 4471 4872 5274 5678 6079 6480 6882 7283 8812
500 600 700 800 900 1000 1200 5518 5990 6278 6711 7640 8382 1300 5828 6321 6613 7064 8011 8770 1400 6131 6645 6941 7409 8381 9159 1500 6441 6790 7276 7762 8752 9547 1600 6929 7285 7789 8293 9284 10097
1200 1300 1400 1500 1600 1200 8936 9336 9547 9931 10808 1300 9451 9684 10083 10484 11379 1400 9777 10195 10612 11031 11951 1500 10277 10713 11147 11585 12522 1600 10955 11409 11861 12316 13255
1200 1300 1400 1500 1600 1200 11745 12215 12308 12743 14166 1300 12378 12496 12947 13400 14840 1400 12635 13105 13573 14044 15516 1500 13239 13727 14213 14702 16192 1600 14199 14705 15209 15715 17190
1700 1800 1900 2000 2100 2200 2300 1200 11505 11874 12254 12450 12806 13177 13545 1300 12185 12572 12782 13168 13542 13931 14317 1400 12858 13073 13476 13881 14273 14679 15083 1500 13345 13755 14177 14599 15009 15433 15855 1600 14188 14616 15056 15496 15924 16366 16806
600 700 800 900 2000 9713 10225 10899 11982 2100 10044 10567 11260 12362 2200 10386 10919 11632 12793 2300 10530 11261 11992 12988 2400 10974 11724 12475 13359
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1200 2514 2649 2967 3286 3606 3927 4245 4563 4883 5202 5523 1300 2697 2836 3175 3514 3855 4196 4535 4874 5214 5553 5895 1400 2662 3023 3382 3742 4102 4464 4824 5183 5544 5903 6265 1500 2827 3209 3589 3969 4350 4732 5112 5492 5874 6254 6636 1600 2994 3396 3797 4197 4599 5002 5402 5803 6205 6605 8311
500 600 700 800 900 1000 1200 4533 4963 5180 5629 6229 6676 1300 4816 5271 5492 5961 6581 7049 1400 5062 5541 5766 6256 6897 7385 1500 5308 5593 6041 6551 7212 7721 1600 5728 6021 6489 7020 7702 8231
1200 1300 1400 1500 1600 1200 7497 7872 8026 8444 8958 1300 7979 8159 8532 8970 9504 1400 8212 8607 9000 9459 10014 1500 8639 9054 9468 9947 10523 1600 9240 9676 10110 10609 11206
1200 1300 1400 1500 1600 1200 9343 9772 9763 10215 11184 1300 9911 9931 10337 10809 11834 1400 10042 10470 10897 11390 12412 1500 10536 10985 11433 11946 12988 1600 11269 11739 12207 12741 13844
1700 1800 1900 2000 2100 2200 2300 1200 9685 10033 10392 10539 10873 11283 11628 1300 10319 10689 10851 11217 11572 12002 12368 1400 10917 11087 11473 11859 12234 12685 13072 1500 11291 11686 12093 12500 12895 13367 13774 1600 12044 12460 12887 13315 13731 14223 14650
600 700 800 900 2000 7958 8395 9085 9924 2100 8229 8677 9389 10250 2200 8434 9103 9837 10720 2300 8695 9387 10142 10833 2400 8956 9670 10448 11150
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1200 3254 3438 3807 4176 4546 4918 5287 5655 6026 6395 6766 1300 3483 3671 4061 4451 4843 5236 5626 6016 6408 6798 7191 1400 3490 3902 4314 4725 5138 5552 5964 6375 6788 7200 7614 1500 3700 4134 4567 5000 5434 5869 6302 6735 7169 7602 8037 1600 3911 4367 4821 5275 5730 6187 6641 7095 7551 8005 9799
500 600 700 800 900 1000 1200 5669 6183 6481 6950 7915 8693 1300 5993 6533 6835 7325 8312 9111 1400 6310 6875 7182 7693 8708 9529 1500 6634 7003 7536 8068 9104 9946 1600 7137 7514 8068 8622 9663 10526
1200 1300 1400 1500 1600 1200 9369 9810 10027 10449 11363 1300 9923 10166 10606 11049 11985 1400 10254 10717 11178 11642 12606 1500 10790 11274 11757 12242 13228 1600 11505 12010 12514 13021 14011
1200 1300 1400 1500 1600 1200 12152 12665 12730 13201 14660 1300 12824 12918 13408 13901 15381 1400 13051 13563 14074 14588 16104 1500 13688 14222 14754 15289 16826 1600 14681 15236 15790 16346 17870
1700 1800 1900 2000 2100 2200 2300 1200 12137 12546 12967 13169 13564 13972 14379 1300 12873 13305 13523 13951 14367 14797 15225 1400 13603 13829 14278 14727 15165 15616 16065 1500 14110 14568 15039 15509 15968 16441 16911 1600 15006 15487 15978 16470 16950 17444 17936
600 700 800 900 2000 10053 10603 11344 12495 2100 10402 10964 11729 12903 2200 10763 11337 12125 13361 2300 10889 11699 12510 13549 2400 11350 12183 13017 13946
Шаг 1.
Выберите тип окна
Шаг 2. Определитесь с размерами
Ваше окно
Шаг 3. Выберите параметры
Вариант стандарт Цена: ?Четырехкамерный профиль белого цвета, с энергосберегающим стеклопакетом, и поворотным типом открывания, при условии самовывоза конструкции с производства.
Профиль окна: 3-х камерный VEKA Euroline, Германия (пример) ?Профиль эстетичного белого цвета. Благодаря особой рецептуре и технологии производства сохраняет цвет и прочностные характеристики на протяжении 50 лет эксплуатации.
Отлично адаптирован для суровых российских условий. Для расчета более дешёвых или дорогих вариантов в других профильных системах с 5, 6-7 камерами обратитесь к специалисту нашей компании.
Стеклопакет: энергосберегающий
?Энергосберегающий стеклопакет – это стеклопакет, в котором используется стекло со специальным покрытием. Использование энергосберегающего стекла в однокамерном стеклопакете делает его на 65% теплее.
Стеклопакет: максимальный, 3 стекла
?Максимальный стеклопакет состоит из трех стекол и 2-х воздушных камер. Чем больше в стеклопакете камер, тем он теплее.
Цвет:
белый ?Белый цвет – это базовый цвет профиля.
Именно такого цвета делается большинство окон в России. Отличительной особенностью профильных систем VEKA является способность десятилетиями сохранять свой исходный белый цвет и форму под воздействием температурных и других климатических воздействий.
цветное под дерево
?Надежный и долговечный ламинированный профиль, повторяющий фактуру дерева. Окна из цветного профиля отлично вписываются в современные дизайнерские интерьеры квартир, коттеджей и частных домов. В данном расчете представлена односторонняя ламинация в базовом цвете. Для расчета конструкций из 3-х, 5 и 6-7 камерного профиля с двухсторонней ламинацией, выбранной из 54 цветовых решений, обратитесь в любой офис нашей компании.
Монтаж: окно с установкой, с подоконником и отливом
?Очень важно, чтобы монтаж окна выполняли не люди со стороны, а профессионалы своего дела.
Только при качественном, правильно сделанном монтаже, можно быть уверенным, что эксплуатация окна будет комфортной, а срок службы долгим. Данный пункт включает установку окна, подоконника и отлива без стоимости отделочных работ, доставки, демонтажа старых конструкций.
Вариант комфорт
Цена:
Шаг 4. Уточните стоимость
Для уточнения цены с учетом дополнительных параметров (материал стен, тип заполнения стеклопакета, цвет конструкции, дополнительные опции фурнитуры и др.), пожалуйста, заполните форму заявки и нажмите кнопку «Уточнить стоимость»
Для более точного расчета цены окна ПВХ, в том числе для окон нестандартных конфигураций, воспользуйтесь нашей бесплатной услугой «Вызов мастера для расчета и замера на дом»
* Внимание! Цены на окна, полученные при расчете в данном калькуляторе, являются ориентировочными и зависят от стоимости выбранных комплектующих, точных размеров и материала стен.
Из чего состоит окно ПВХ?
Перед приобретением металлопластикового изделия покупателю полезно узнать, из чего же именно состоит окно ПВХ, поскольку эта информация значительно облегчит дальнейший выбор. Стоимость окна напрямую зависит от качества и стоимости его отдельных компонентов.
Профиль ПВХ
Основной элемент оконной системы, содержащий и удерживающий в себе остальные компоненты. Включает воздушные камеры, напрямую влияющие на теплоизоляцию и шумозащиту, а также на среднюю температуру в помещении. На сайте ООО «ЕврофасадСервис» доступны профили от ведущих европейских брендов, включая KBE (КБЕ), Salamander (Саламандер).
Виды профилей:
- Рамный профиль, проходящий по всему контуру пластикового окна;
- Створочный профиль. Используется для производства створок;
- Армирующий профиль. Располагается под пластиковым, укрепляет конструкцию и делает её более жёсткой.
Представляет собой несколько стекол, между которыми располагаются воздушные камеры. Камеры могут быть заполнены как воздухом, так и сжатым инертным газом. Встречаются 1-камерные, 2-камерные, 3-камерные стеклопакеты, но в жилых домах чаще представлены первые два варианта. Число и толщина стекла (и камеры тоже) зависит от множества факторов, включая уникальные климатические условия местности.
Распространённые виды стеклопакетов:
- Энергосберегающие. Повышают температуру в помещении, а также позволяют экономить на отоплении в зимнее время года;
- Защищённые от ультрафиолетового излучения. Снижают количество солнечного света на 40-50 % за счёт использования специальной плёнки;
- Морозостойкие. Работают по аналогии с энергосберегающими стеклопакетами, идеально подходят для холодных широт;
- Шумоизоляционные. Характеризуются различной толщиной воздухокамер и стекол;
- Пожаробезопасные. Предназначены для установки в местах массового скопления людей;
- Ударопрочные (и даже пуленепробиваемые). Подходят для торговых центров и магазинов. При ударе не разлетаются на осколки.
Подходят для торговых центров и магазинов. При ударе не разлетаются на осколки.Фурнитурные механизмы
Используются для открытия и закрытия окна. Встречается фурнитура от различных производителей, оснащённая широким набором функций. Например, с защитой от открытия (подходит для детских комнат) и с противовзломными элементами. Качественная фурнитура прослужит два десятка лет, не утрачивая своих функций. Периодически её желательно смазывать.

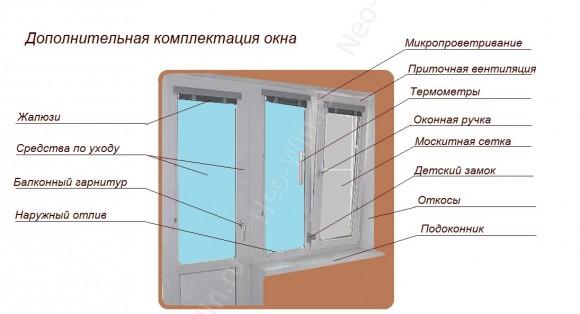

Прочие элементы окна ПВХ:
- Откос – широкий профиль, предназначенный для отделки оконного проёма;
- Уплотнитель – состоит из силиконовых элементов, обеспечивающих качественное примыкание створок к раме;
- Отлив – располагается снаружи, обеспечивает отвод дождевой воды.
Пластиковое окно в разрезе
Чтобы правильно установить пластиковое окно, нужно знать особенности его конструкции. Это изделие представляет собой довольно сложную систему, досконально разобраться в которой под силу только специалисту.
Пластиковые окна в разрезе показали себя как высокопрочные, долговечные, функциональные изделия, характеризующиеся улучшенными шумоподавляющими и теплоизоляционными характеристиками.
Устройство пластиковых окон ПВХ
Каждый элемент выполняет свою функцию. Окно ПВХ в разрезе состоит из:
- Рамы. Она включает в себя профиль из пластика, внутри укрепленный профилем из стали. Рама обеспечивает предельную жесткость для установленного блока, выдерживая все весовые нагрузки.
- Створки. Она дает возможность окну открываться и закрываться.
- Фурнитуры. Это все составляющие оконного блока, которые двигаются и не двигаются. Устройство пластиковых окон ПВХ предполагает использование фурнитуры из-за необходимости установки створки в нескольких положениях.
- Стеклопакета. Это светопропускающая часть окна, в которую входит несколько стекол.
- Штапика, предназначенного для закрепления стекла в оконной раме.
Устройство окон ПВХ – это и дополнительные элементы в виде резиновых уплотнителей, штульпа и импоста (пластиковых профилей).
Когда известна конструкция окна ПВХ, технология его монтажа становится понятной. Компания «Оконные Технологии» гарантирует качественное и четкое выполнение всех работ.
Профили из ПВХ
Технология окон ПВХ в разрезе
Собственная фабрика помогает снизить стоимость продукции и обеспечить своим заказчикам достойного качество. Мы работаем без посредников, поэтому, минимизируем затраты наших клиентов.
Если Вам нужны оригинальные по дизайну и функционалу изделия, мы готовы изготовить металлопластиковые окна под заказ. При выполнении заказа на производство окон сотрудники учитывают требования и индивидуальные желания клиентов, такие как:
- число камер в стеклопакете;
- размер профиля;
- оттенок и стиль профиля;
- способ открывания, а также количество створок (откидной, поворотно-откидной, раздвижной, поворотный).
Из чего состоит окно ПВХ
Многие клиенты, перед тем как решиться на приобретение и монтаж пластикового окна, непременно интересуются его устройством: из чего оно состоит, как функционирует, чем отличается от всех прочих типов оконных профилей и так далее. Нередко они ради этого даже специально звонят в фирмы, занимающиеся изготовлением пластиковых окон, например Окна Просвет, и уже непосредственно в разговоре с консультантом определяют для себя оптимальный вариант покупки и установки окна ПВХ.
Если призадуматься, такая дотошность в вопросе касательно устройства пластикового окна отнюдь не излишня: отдельные части и детали оконной системы напрямую влияют не только на стоимость всего пластикового оконного профиля, на особенности его монтажа, но и на его срок службы, пригодность для использования в тех или иных природно-климатических поясах.
Для поддержания комфортной температуры в помещении недостаточно приобрести и установить качественные окна.
Необходимо также предусмотреть установку эффективных обогревателей. Современным и эстетичным решением является установка внутрипольных конвекторов от компании gekon.teploltd.ru. Эти отопительные приборы во всех отношениях лучше обычных радиаторов отопления: они практически незаметны в помещении; лучше распределяют тепловые потоки; обладают повышенной теплоотдачей.
Стеклопакет для пластикового окна
Стеклопакет, пожалуй, самый заметный и один из наиболее важных элементов пластикового окошка. Он представляет собой систему из нескольких (чаще всего двух или трех, но бывает и больше) стекол, в пространстве между которыми (камерами) находится воздух или специальный газ (шестифтористая сера, инертный газ и так далее).
Количество камер напрямую влияет на теплоизоляционные свойства окна.
Виды пластиковых окон по количеству камер: однокамерные, двухкамерные и трехкамерные. Последние особенно часто применяются в холодных широтах. Также на это оказывает влияние помещенный между стеклами газ.
Кроме того, стеклопакеты ПВХ-окон, в зависимости от толщины стекла, количества камер и применяемого газа, призваны выполнять некоторые дополнительные функции.
Выделяют следующие типы стеклопакетов для пластиковых окон:
- Ударостойкие и противовзломные – особо прочные стекла, призванные не допустить проникновение в жилище злоумышленников. Идеальный вариант для квартиры на первом этаже или для офиса в цоколе.
- Энергосберегающие – хорошо держат тепло, благодаря чему затраты энергии на отопление помещения оказываются существенно ниже.
- Солнцезащитные – лучший вариант для жаркого климата или комнаты, расположенной с солнечной стороны.
- Шумозащитные – предназначены для квартир и офис в шумных районах города.
- Морозостойкие – подходят для зданий в особо суровых и морозных регионах.
- Пожаробезопасные – не подвержены горению, являются обязательными для тех помещений, где предполагается скопление большого количества людей.
Профиль окна из ПВХ
Если стеклопакет – «лицо» всей системы, то ПВХ профиль, без сомнения, это его «хребет», каркас, на котором фиксируются все остальные элементы: стекла, фурнитура и так далее.
Он также содержит воздушные камеры, влияющие на теплоизоляционные качества пластикового окна и, следовательно, на температуру в помещении.
Именно профиль, как ничто другое, оказывает влияние на стоимость оконной системы: сказывается тип армирующего материала, марка профиля, его тип (эконом, премиум и прочие).
Наиболее качественными считаются профили от немецких производителей.
Уплотнители
Уплотнитель для окон является важной и обязательной его частью, призванной обеспечить должное примыкание деталей друг к другу. Кроме того, он защищает комнату от сквозняков, влаги, шума с улицы.
Представляет собой армированный шнур из резины или другого эластичного материала должной прочности. Только в этом случае уплотнитель обеспечит абсолютную герметичность пластикового окна.
Фурнитура
Разумеется, современной ПВХ окно невозможно себе представить без надежного механизма открывания и закрывания. Именно такую функцию призвана осуществить оконная фурнитура.
Кроме того, фурнитура играет важную эстетическую функцию, нередко обладая дополнительными свойствами: повышенной противовзломностью, возможностью блокировки и так далее.
Сливы
Является финальной, завершающей деталью всей оконной системы. Ставиться с единственной целью: защитить окно от избытка влаги после дождя или снега путем его отвода. Как правило, делается из алюминия.
17.05.2016
Пластиковые окна
Мы производим пластиковые окна, которые удовлетворят любые Ваши потребности!Сколько у Вас стоит пластиковое окно? Такой вопрос мы, наши дилеры и коллеги по цеху часто слышим от частных заказчиков. Это все равно, что спросить в автосалоне сколько стоит, например, Тойота Кэмри. А стоить она новая может как 1,5 млн, так и 2 млн руб (на 2018 год). Не трудно догадаться, что разбег в цене связан с комплектацией и функционалом.
Это относится и к ценам на пластиковые окна, комплектация на которые зависит от ВАШИХ ВОЗМОЖНОСТЕЙ И ПОТРЕБНОСТЕЙ.
Поэтому основная наша задача, как производителя окон, правильно их определить и учесть Ваши пожелания.
Почему Вам выгодно покупать окна ПВХ напрямую у производителя?Дело не только в том, что у производителя цена на окно априори дешевле на 10 – 15 %, чем у посреднических торговых организаций. Дело в другом.
Обращаясь напрямую к производителю окон, Вы избегаете сломанного телефона, получаете пластиковое окно, подходящее именно Вам. Без переплаты из-за ненужных параметров и комплектации.
Также есть возможность посетить предприятие. Проконтролировать сроки производства заказа. Получить прямые гарантийные обязательства, а не ехать в Москву для получения объяснений в случае вопросов!
Как на предприятии ЭКОПЛАСТ изготовят ВАШИ пластиковые окна?Чтобы понять какое окно выбрать, следует понять на какие параметры в его конструкции обратить внимание и от чего «пляшет» цена.
ТОЛЩИНА ПРОФИЛЯМы производим окна с толщиной профиля 60, 70, 76, 90 мм.
Чем шире, тем больше камер содержится (3-6). Камеры задерживают потерю тепла через профиль. Поэтому чем их больше, тем ниже теплопроводность.
Как человек на 80% состоит из воды, без которой он не проживет, так и окно на эту величину состоит из стеклопакета. Толщина стеклопакета, количество камер и стекла определяют многие параметры: теплопроводность, шумоизоляцию, проникновение солнечных лучей, прочность на удар и другие.
При производстве Ваших окон ПВХ, мы можем учесть любой функционал в стеклопакете. Стеклопакеты используем от компаний Стеллит и Стеклоград, положительные отзывы которых можно найти не только в сети, но и услышать от «сторожил» оконного бизнеса.
ТОЛЩИНА СТЕНОК И АРМИРОВАНИЯЭти параметры определяют устойчивость к ударам и деформации оконной конструкции в процессе эксплуатации. Толщина наружных стенок не должна быть менее 2,5 мм. А армирования (металлической конструкции внутри) – не менее 1,4 мм.
Этих параметров и придерживается наша компания ЭКОПЛАСТ.
Чтобы удешевить конечный продукт, недобросовестные производители окон могут уменьшать эти параметры ниже нормы.
БРЕНД ПРОФИЛЯКогда Вы слышите о бренде какого-нибудь окна, то речь идет о его профиле. Само окно может быть изготовлено где угодно и как угодно.
Заказывая окна на нашем предприятии, у Вас есть выбор. Приобрести и установить окно из:
- эталонного немецкого профиля Rehau;
- или более дешевого, но проверенного временем профиля BrusBox от российского производителя.
Между брендами присутствует небольшая разница в качестве пластика и конструкции профиля.
На наши оконные профиля у Вас будет гарантия 5 лет.
ОКОННАЯ ФУРНИТУРАЕсли вышеперечисленное — это скелет оконной конструкции. Фурнитура – это мышцы. Слабые мышцы долго не удержат тяжесть в 50 кг. Примерно столько может весить оконная створка, которая держится на фурнитуре.
Поэтому сделав заказ в ЭкоПласт, Вы получите окна с крепкими «мышцами». А именно всеми известной и проверенной фирмы РОТО. Или от набирающей популярность в мире турецкой марки Axor.
Как выбрать окна под свои потребности?Чтобы понять, какое окно заказать, мало просто знать размеры. Требуется понять условия эксплуатации:
— квартира, дом или офис. В частные дома/коттеджи окна у нас часто заказывают энергосберегающие. Для экономии на отоплении. Они с напылением на стеклах (или аргоном), удерживающих тепло внутри. Для офиса этот параметр не так критичен, поэтому окна можно устанавливать попроще и дешевле.
От помещения будет зависеть и размер окна. Но на нашем производстве Вы можете заказать окна любой формы и размеров.
— сторона оконного проема.
От этого будет зависеть воздействие прямых солнечных лучей и ветровые нагрузки.
— этаж. Первые и последние этажи имеют высокие риски взлома. Поэтому мы можем установить Вам противовзломную фурнитуру, где точек примыкания створки будет больше стандарта. Также можем установить стеклопакеты из триплекс стекла. Чтобы их разбить, придется попотеть.
— о какой комнате идет речь. Функционал окна для кухни может быть проще, чем для спальни или гостиной. В детскую комнату мы можем оборудовать окна замками, которые Ваши детишки самостоятельно не откроют.
Также в каждой комнате может быть собственный дизайн, под который мы можем подобрать цвет окна.
— местонахождение объекта. Если оконный проем выходит на шумную улицу или дорогу, тогда мы посоветуем Вам окно, поглощающее шум.
Немало есть и других параметров, о которых мы у Вас выясним при консультации и замере. Для этого можете с нами связаться по телефону: (4852) 66-27-29.
Можно купить картину на стену за 1 млн $. Но если ее криво повесить, то грош ей цена (пока она не будет висеть прямо).
Аналогично и с окнами. Можно купить 5-ти камерное энергосберегающее окно ПВХ. Но если не герметично его установить, то «сифонить» в щели стыков будет не меньше, чем у советских деревянных окон. А это неминуемо приведет к образованию грибка и плесени.
При установке окон мы прекрасно это осознаем, поэтому делаем ставку на квалификацию и опыт наших монтажников. Некоторые из них работают в нашей компании со времен ее основания (с 2006 года).
Они на зубок знают не только все нюансы и нормативы при монтаже окон ПВХ, но и неуклонно их придерживаются. Для этого руководство компании периодически выезжает на объекты и в этом убеждается.
Поэтому на монтаж пластиковых окон мы дадим Вам гарантию 3 года.
Надеемся, информация была для Вас полезной.
Чтобы быть еще более полезными, мы готовы ответить на любые Ваши вопросы по телефону или личной встрече.
Звоните: (4852) 66-27-29.
До встречи!
Преимущества окон ПВХ | DECEUNINCK
1. Окна из ПВХ – лидеры по энергоэффективности
Рама окна играет решающую роль в обеспечении энергоэффективной и экономичной теплоизоляции. Оконные профили из ПВХ имеют высшие оценки по сравнению с алюминиевыми или деревянными окнами. Они имеют лучшие показатели изоляции и способны снизить затраты на энергию и отопление. При использовании оконных рам из ПВХ в стандарте пассивного дома существует особенно высокий потенциал энергосбережения.Сегодня окна для пассивных домов можно производить эффективно и экономично, используя современные профили из ПВХ и уже довольно распространенное тройное остекление.2. Окна ПВХ имеют очень хорошее соотношение цены и качества
Окна ПВХ предлагают явные преимущества в стоимости, как при закупке, так и на протяжении всего жизненного цикла.
Деревянные рамы примерно на 20-30 % дороже профилей из ПВХ, а алюминиевые окна стоят на 30 % дороже, что также является самой дорогой альтернативой. Благодаря высокому потенциалу энергосбережения и минимальному техническому обслуживанию в течение всего срока службы, составляющего более 50 лет, затраты также снижаются в долгосрочной перспективе. 3. Окна ПВХ просты в уходе Окна ПВХ очень просты в уходе и требуют минимального обслуживания. С другой стороны, деревянные окна необходимо остеклять примерно каждые два года и красить каждые 5 лет. Современные гранулы ПВХ чрезвычайно устойчивы к погодным условиям и светостойки. Для очистки оконных рам вам понадобится только жидкость для мытья посуды, так как гладкие поверхности профилей просты в уходе. Более подробную информацию об уходе за окнами из ПВХ вы найдете на нашей информационной странице Советы по уходу за окнами из ПВХ.4. Окна ПВХ очень прочные
В отличие от окон из дерева окна ПВХ имеют особенно долгий срок службы.
Высокий Качественные окна отличаются устойчивостью к деформации и высоким уровнем функциональности на долгие годы. Благодаря длительному сроку службы, составляющему не менее 50 лет, окна из ПВХ являются отличной инвестицией, в том числе с точки зрения сохранения стоимости недвижимости.
5. Окна ПВХ имеют отличный экологический баланс
Окна из ПВХ на 100 % подлежат вторичной переработке и, следовательно, экономят ресурсы.40 % всех запасов газа и нефти в мире используются для отопления и энергоснабжения зданий, тогда как только 4 % идет на производство пластмасс, из которых только 1 % используется для производства ПВХ. Помимо возможности вторичной переработки, долговечность и низкий уровень загрязнения при производстве профилей из ПВХ помогают обеспечить превосходный экологический баланс и способствуют защите окружающей среды. Окна из ПВХ служат намного дольше, чем деревянные окна, и потребляют значительно меньше энергии в процессе производства. С созданием инициативы по переработке Rewindo сектор окон из ПВХ стремится к устойчивому развитию и увеличению квоты на переработку старых окон, дверных рам и рольставен до 100 %, где это возможно.
Содержимое ПВХ измельчается и перерабатывается для получения гранул, которые могут быть переработаны не менее семи раз. И это также благодаря другому добровольному обязательству, что до 2015 года ПВХ компаунд может производиться только с экологически чистыми стабилизаторами. Сегодня Deceuninck уже производит профили только со стабилизаторами, не содержащими свинца.
В нашем обзоре продукции вы найдете подходящую оконную систему, соответствующую вашим индивидуальным потребностям.
НПВХ и ПВХ окна для вашего дома: есть ли отличия?
09 января 2020 г. Для многих разница между непластифицированным поливинилом
хлорида (НПВХ) и поливинилхлорида (ПВХ) заключается исключительно в одном термине –
непластифицированный. Как видите, разница между окнами ПВХ и ПВХ заключается в следующем.
очень маленький. Оба этих типа окон имеют схожие преимущества. Однако, что касается их использования в ряде
приложений – теперь можно определить их соответствующие различия.Здесь
некоторые из них.
Окна из НПВХ прочнее Материал
НПВХ является более твердым материалом, чем ПВХ из-за отсутствия пластификаторов. Их часто называют жесткими ПВХ из-за отсутствия синтетический пластик, который делает их жесткими и негибкими. Одна из многих причин, почему НПВХ является отличный материал для оконных рам включает в себя тот факт, что они очень прочный и долговечный. Когда большие оконные рамы сделаны из НПВХ, Арматура из оцинкованной стали часто используется для повышения прочности и долговечность оконных рам.Такие окна обеспечивают выдающуюся производительность при минимальном обслуживании.
С другой стороны, окна из ПВХ очень долговечны. прочны и, следовательно, имеют долгий срок службы. Однако они не такие жесткие как НПВХ. Такие окна неприхотливы в уходе и просты в установке. что в целом делает их недорогим вариантом.
Окна ПВХ огнестойкие
Окна из ПВХ очень универсальны и
дают много преимуществ.Одним из основных преимуществ является синтетический
пластик, содержащийся в ПВХ.
Этот синтетический пластик, также известный как
синтетическая смола и поливинилхлорид, содержит очень мало или совсем не содержит сырой нефти,
что делает окна ПВХ огнестойкими.
Окна из НПВХ и ПВХ имеют Акустические преимущества
НПВХявляется хорошим звукоизолятором. Так же окна ПВХ. считаются важной функцией снижения шума в доме. Уровни шумоподавления будет зависеть от разных факторов, наиболее важными из которых Толщина стекла и количество оконных стекол.В других Другими словами, чем толще стекло и чем больше у вас оконных стекол, тем меньше шума вы услышите.
Окна из НПВХ и ПВХ Устойчивость к повреждениям
Вы можете быть уверены, что ваше окно из ПВХ не
деформации, гнили или ржавчины. Природа и качество НПВХ позволяют ему выдерживать
против самых суровых погодных условий.
Когда дело доходит до ухода за вашими окнами из ПВХ, не так уж много нужно
беспокойтесь о том, что базовая уборка время от времени поможет.
в отличие от других
материалы, такие как дерево, окна ПВХ хорошо выдержат любой климат.
Проконсультируйтесь с Wintech Australia по поводу НПВХ и ПВХ. окна нужны. Какой бы ни была ваша строительная деталь, мы гарантируем, что с наш эстетичный дизайн, цветовые решения и варианты остекления, ваши окна и двери будет работать в любых условиях с высочайшим уровнем безопасности и комфорта, каждый день, в течение длительного времени.
Оптимизировано: Netwizard SEO
Окна из микропористого ПВХ | Технология RevoCell®
Древесина исторически была предпочтительным материалом для строительных проектов из-за присущей ей прочности и простоты обработки.В отличие от пластиковых окон с полыми камерами, все элементы оконной рамы изготовлены из цельных кусков дерева.
Прочность древесины позволяет делать более тонкие и компактные оконные рамы, а значит, и большую площадь остекления. Однако в больших композитных окнах сборка нескольких оконных рам вместе со всеми необходимыми отделочными и структурными усилениями приводит к потере площади остекления и, следовательно, к средней общей яркости.
Несмотря на то, что изначально древесина прочная и энергоэффективная, со временем она естественным образом деформируется, скручивается и трескается из-за проникновения влаги и колебаний уровня температуры и влажности.Это скоропортящийся природный материал, который особенно подвержен гниению, поражению вредителями, плесени и грибку. Он также подвержен деградации из-за ультрафиолетового излучения. Однако при правильном и частом уходе можно значительно продлить срок службы деревянных окон.
Несмотря на то, что деревянные окна красивы и энергоэффективны, они нуждаются в регулярной герметизации и/или покраске как во время установки, так и через определенные промежутки времени в течение всего срока службы. Это трудоемкая задача, которую нужно выполнять правильно и часто, чтобы предотвратить непоправимый износ.Внешние поверхности часто покрывают алюминием или винилом, что по-прежнему не снижает риск гниения из-за внутреннего конденсата из-за колебаний влажности и температуры.
Древесина — природный энергосберегающий материал. Достаточно зимой прикоснуться к поверхности деревянной оконной рамы, чтобы оценить ее тепло. Ячеистая пористая структура древесины обладает хорошими изоляционными свойствами, которые можно дополнительно улучшить с помощью технологических достижений в области строительства и гидроизоляции.Тем не менее, эксплуатационные характеристики окна напрямую зависят от регулярного технического обслуживания и содержания.
Деревянные окна, хотя и были обычным явлением в прошлом, в настоящее время являются скорее нишевым или роскошным продуктом, стоимость которого составляет от 25% до более чем 100% больше, чем вы заплатили бы за стандартное окно из ПВХ. С более высокой начальной ценой и дорогостоящим регулярным обслуживанием они по-прежнему могут предлагать высокую стоимость при перепродаже объектов наследия или высококлассной недвижимости.
Производство окон ПВХ | СпрингерЛинк
Действия
‘) var buybox = документ.
querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) {
var toggle = подписка.querySelector(«.цена-варианта-покупки»)
подписка.classList.remove(«расширенный»)
var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) {
var formAction = форма.получить атрибут («действие»)
form.setAttribute(«действие», formAction.replace(«/checkout», «/cart»))
document.querySelector(«#ecommerce-scripts»).addEventListener(«load», bindModal(form, formAction, timestamp, index), false)
} var priceInfo = подписка.querySelector(«.Информация о цене»)
var PurchaseOption = toggle.
parentElement если (переключить && форма && priceInfo) {
переключать.setAttribute(«роль», «кнопка»)
toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) {
var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный
toggle.setAttribute(«aria-expanded», !expanded)
form.hidden = расширенный
если (! расширено) {
покупкаВариант.classList.add («расширенный»)
} еще {
покупкаOption.classList.remove(«расширенный»)
}
priceInfo.hidden = расширенный
}, ложный)
}
} функция bindModal (форма, formAction, метка времени, индекс) {
var weHasBrowserSupport = window.
fetch && Array.from функция возврата () {
var Buybox = EcommScripts ? EcommScripts.Ящик для покупок: ноль
var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) {
var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID)
modal.domEl.addEventListener («закрыть», закрыть)
функция закрыть () {
форма.querySelector(«кнопка[тип=отправить]»).фокус()
} форма.setAttribute(
«действие»,
formAction.replace(«/checkout», «/cart?messageOnly=1»)
) form.
addEventListener(
«Отправить»,
Buybox.interceptFormSubmit(
Буйбокс.fetchFormAction(окно.fetch),
Buybox.triggerModalAfterAddToCartSuccess(модальный),
консоль.лог,
),
ложный
) document.body.appendChild(modal.domEl)
}
}
} функция initKeyControls() {
документ.addEventListener(«keydown», функция (событие) {
if (document.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) {
если (document.activeElement) {
событие.
preventDefault()
документ.activeElement.click()
}
}
}, ложный)
} функция InitialStateOpen() {
var buyboxWidth = buybox.смещениеШирина
;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) {
var toggle = option.querySelector(«.цена-варианта-покупки»)
var form = option.querySelector(«.форма-варианта-покупки»)
var priceInfo = option.querySelector(«.Информация о цене»)
если (buyboxWidth > 480) {
переключить.щелчок()
} еще {
если (индекс === 0) {
переключать.щелчок()
} еще {
toggle.
setAttribute («ария-расширенная», «ложь»)
form.hidden = «скрытый»
priceInfo.hidden = «скрытый»
}
}
})
} начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть
window.buyboxInitialized = истина initKeyControls()
})()Что такое ПВХ?
Написано Люси Питт на www.scienceandinventions.com ….. вы же не думали, что кто-то из нас такой умный, не так ли??!!
НПВХ означает непластифицированный поливинилхлорид, тип поливинилхлорида, используемый в производстве дверей и оконных рам из НПВХ.
Поливинилхлорид — третий по объемам производства вид пластика в мире после полиэтилена и полипропилена.
является чрезвычайно популярным выбором для изготовления дверей из НПВХ и оконных рам, поскольку он чрезвычайно прочен, долговечен и дешев в производстве.По оценкам экспертов, к 2016 году будет произведено более 40 млн тонн ПВХ.
ПВХбыл изобретен случайно в 19 веке. Первым, кто сделал это открытие, был Анри Виктор Реньо, а в 1872 году — Евгений Бауманн. Оба ученых обнаружили полимер в виде белого твердого вещества в колбе с винилхлоридом, оставленной на солнце.
В начале 20 века русский химик Иван Остромисленский и Фриц Клатте, работавший в немецкой химической компании Griesheim-Elektron, пытались использовать ПВХ в производственных процессах, но это оказалось трудным, поскольку материал был хрупким и трудно поддающимся обработке.
К 1926 году Уолдо Семон открыл способ смешивания ПВХ с другими добавками, придания ему пластичности и облегчения обращения с ним. После этого ПВХ стали широко использовать для изготовления ряда изделий.
Сегодня ПВХ используется для производства многих самых необходимых продуктов в мире:
Трубы
Около половины всего производимого в мире ПВХ используется для производства труб. ПВХ хорошо подходит для производства труб, потому что он легкий, прочный и не вступает в реакцию с водой.Кроме того, соединения труб из НПВХ непроницаемы, что означает отсутствие утечек, а НПВХ не подвержен коррозии, как металл.
Кабели
ПВХможно использовать для изоляции электрических кабелей. Это потому, что он непроводящий, чрезвычайно прочный и энергоэффективный.
ПВХ
Непластифицированный поливинилхлорид обычно используется в производстве дверей и оконных рам из ПВХ. В таком виде он чрезвычайно прочен, прочен и долговечен.В дополнение к дверям и окнам, НПВХ также используется для изготовления фасадов, сайдинга и обшивки.
Вывеска
Благодаря своему легкому весу, долговечности и способности легко формоваться и обрабатываться, ПВХ часто используется в производстве коммерческих вывесок.
Одежда и мебель
Одежда из ПВХприобрела популярность в 1970-х годах, когда она стала излюбленным предметом панк-движения. Теперь ПВХ можно перерабатывать в искусственную кожу, которая является водонепроницаемой и износостойкой.Кроме того, его можно использовать для изготовления садовой мебели, которая также чрезвычайно прочна и устойчива к атмосферным воздействиям.
История окон и дверей из НПВХ
Справедливо сказать, что подавляющее большинство современных окон и дверей изготавливаются с использованием НПВХ, что означает непластифицированный поливинилхлорид. С НПВХ вы получаете окна и двери, которые не требуют особого ухода, не деформируются и не гниют со временем и прослужат долгие годы.
Но как индустрия пришла к использованию НПВХ? Вот краткий урок истории…
Начало стеклопакета
Двойное остекление впервые появилось на потребительском рынке в 1970-х годах.В то время окна и двери изготавливались из алюминия, который также имеет ряд преимуществ и используется до сих пор.
Но только в 1980-х годах нПВХ начал превзойти алюминий в качестве предпочтительного материала для двойного остекления.
Во многом это было связано с некоторыми недостатками алюминия. Например, зимой на рамах будет образовываться конденсат из-за неэффективных систем терморазрыва. Напротив, нПВХ является более стойким материалом и предлагает лучшую универсальность в течение всего года.
Вскоре адаптируемая природа НПВХ стала использоваться для создания окон с наружным остеклением и витражных конструкций. Затем стали доступны формованные панели из НПВХ, которые предлагали потребителям стиль «имитация дерева». В результате НПВХ не только давал практические преимущества, но и имел эстетическое преимущество.
Рост популярности НПВХ
В течение 1990-х годов окна из ПВХ стали обычным явлением во многих домах по всей стране. К 2000 году большинство производителей предлагали окна с внутренним остеклением с рамами более мягкой формы и лучшими функциями безопасности.
Тем не менее, некрасивые и неподходящие черные уплотнители вокруг стекла оставались проблемой. Хотя были выпущены белые альтернативы, они прослужили недолго из-за видимого скопления грязи и плесени, и многие потребители вернулись к черным прокладкам.
10 лет спустя в отрасли произошла революция. Потребителям нужны высококачественные, не требующие обслуживания окна и двери, которые работают, но не выглядят как ПВХ…
Внедрение деревянных окон и дверей
Точное производство позволило производить окна и двери из НПВХ различных цветов, часто с отделкой из зернистого дерева.Современное двойное остекление также отличается более аккуратными углами и точными механическими соединениями.
Следовательно, окна и двери из ПВХ теперь напоминают деревянные альтернативы. Потребители могут покупать высококачественные окна из ПВХ без ущерба для стиля. Во многих отношениях это привело к другой тенденции замены окон и дверей, движимой стремлением к более приятной эстетике.
Доступен практически любой цвет: от мягкого белого до ретро-зеленого и современного серого. Окна и двери из ПВХ также могут быть установлены практически в любой собственности, например, в традиционных коттеджах, викторианских домах с террасами и современных новостройках.
Окна и двери из ПВХ от Colne Valley Windows
В Colne Valley Windows у нас есть полный ассортимент окон и дверей из ПВХ, отвечающих вашим требованиям:
- Все наши окна стандартно имеют класс энергоэффективности «А»,
- Внутреннее остекление: двойное остекление 28 мм в стандартной комплектации с тройным остеклением 44 мм в качестве опции
- Петли из нержавеющей стали с пожарной лестницей Egress легко чистятся.
- Замок с высокой степенью защиты, включая запорные ручки в стандартной комплектации.Стрелковые болты также доступны в качестве дополнительной опции.
- Крючки для створки также могут быть установлены для дополнительной безопасности со стороны петель открывающегося окна
Возможность улучшения характеристик изоляции с помощью различных элементных технологий
1.
ВведениеЭкономия энергии стала важной проблемой в Японии во время нефтяного кризиса 1973 года. В результате потребление энергии промышленным сектором Японии осталось почти постоянным, несмотря на массовый рост масштабов японской экономики.Однако потребление энергии домохозяйствами почти удвоилось в 2009 г. по сравнению с 1973 г. Одним из особенно эффективных методов снижения нагрузки для экономии энергии является повышение изоляционных характеристик окон, которые уступают теплоизоляционным свойствам стен.
Окна из поливинилхлорида (ПВХ) широко используются, особенно в холодных регионах, где необходимы высокие теплоизоляционные характеристики. Теплоизоляционные окна из ПВХ, изготовленные в Японии, имеют коэффициент теплопередачи около 0,8 Вт/(м 2 ·К).Окна с еще лучшими показателями изоляции доступны в других странах. Например, в Европе есть продукты с коэффициентом теплопередачи 0,7 Вт/(м 2 ·К). В обоих случаях такой уровень изоляции достигается за счет использования тройного остекления.
Четырехкамерное остекление обеспечивает еще лучшую изоляцию, но приводит к очень тяжелым окнам. Следовательно, четырехкамерное остекление не только не подходит для обычного жилья, но также может привести к более высоким производственным затратам из-за изменений конструкции, которые необходимы для обеспечения достаточной жесткости оконных рам, чтобы выдерживать дополнительный вес.
В свете этой ситуации мы стремились разработать окно из ПВХ, которое весит меньше, чем обычные окна с тройным остеклением, и при этом обеспечивает тот же стандарт теплоизоляционных характеристик, что и европейские окна. Должна быть возможность добиться значительного расширения применимости этих окон для дальнейшего снижения нагрузок на отопление и охлаждение, например, в неотапливаемых домах. Более того, такие окна дадут большую свободу при проектировании энергосберегающих домов и снижение затрат на строительство (например,г., способствуя экономии средств за счет сокращения трудозатрат на установку окон из-за их меньшего веса по сравнению с обычными окнами).
Чтобы повысить теплоизоляцию окон простым способом, Kou et al. (2019) предложили устанавливать низкоэмиссионные пленки в окна с одинарным остеклением и провели оценку характеристик теплоизоляции с использованием численного моделирования и лабораторных экспериментов. Hashemi, Alam, and Ip (2019) предложили тепловые оконные жалюзи, оснащенные вакуумной изоляционной панелью (VIP), для снижения потерь тепла из окон, и численно оценили теплоизоляционные характеристики окон, оснащенных предложенными тепловыми ставнями.Краль и др. (2019) предложили высокоизолирующую 6-панельную конструкцию остекления и описали ее общую конфигурацию, а также тепловые, экономические и комфортные свойства; при внедрении предложенной структуры в тематическом проекте реконструкции наблюдалось 50-процентное сокращение годового потребления энергии. Сосредоточив внимание на материале и конфигурации термически улучшенных прокладок (TIS), Shin et al. (2017) изучили несколько типов ТИС и их тепловые свойства на основе исследования рынка и оценили теплоизоляционные характеристики окон, оснащенных ТИС, с помощью численного моделирования.
Lechowska, Schnotale и Baldinelli (2017) предложили несколько методов улучшения теплопроводности оконных рам из ПВХ путем заполнения воздушных зазоров в их поперечном сечении пенополиуретаном и нанесения низкоэмиссионного покрытия на поверхности, образующие эти воздушные зазоры. Они также оценили теплоизоляционные характеристики оконных рам после применения этих методов на основе численного моделирования и стандартов ISO 8990 (1994) и EN12412-2 (2003) .При оценке теплоизоляционных характеристик ранее существовавших окон, которые были модифицированы для повышения их воздухонепроницаемости в типичном жилище в Великобритании, Кьюс (2017) обнаружил, что утечка воздуха играет большую роль в теплоизоляционных характеристиках окон.
Густавсен и др. (2007) и Gustavsen et al. (2011) сосредоточились на спецификациях, которые удовлетворяют требованиям пассивного дома (например, коэффициент теплопередачи окна ≤0,8 Вт/(м 2 ·K)) в результатах исследования рынка, связанного с теплоизоляционными оконными рамами, и представили различные материалы для оконных рам.
и меры по решению проблем, способные обеспечить еще более высокие характеристики изоляции.Сосредоточив внимание на оконных рамах из ПВХ, алюминия и дерева, Bosschea, Buffela и Janssensa (2015) представили общий метод улучшения изоляционных характеристик оконной рамы каждого типа и выполнили проверку эффектов метода на основе Международного Стандарты Организации по стандартизации (ISO) (ISO 10077-2 2012; Arai et al. (2015) использовали низкоэмиссионное (low-E) тройное и четверное остекление с целевым коэффициентом теплопередачи 0,5 Вт/(м 2 ·K ) или меньше вместе с такими материалами, как японский кипарис и изоляционные материалы, для оценки теплоизоляционных характеристик деревянных окон на основе стандартов ISO (ISO 10077-2 2012; ISO 10077-1 2006) и JIS (JIS A2102-1 2015; JIS A2102- 2 2011 г.; JIS A4710 2015 г.).
Тем не менее, эти исследования были ограничены описанием условий, необходимых для улучшения теплоизоляционных характеристик окон, предложением стратегий улучшения и исследованием эффектов улучшенных теплоизоляционных характеристик на основе реализации этих стратегий.
Эффективный и разумный метод оценки улучшения теплоизоляционных характеристик окон еще не представлен. Таким образом, эта работа направлена на то, чтобы наметить метод, в котором тепловые эффекты различных материалов, составляющих окно, количественно оцениваются для улучшения теплоизоляционных характеристик, а также предложить процесс определения оптимальной конфигурации окна (т.д., обеспечивающий наибольшее улучшение теплоизоляционных характеристик).
В настоящем исследовании нашей целью является улучшение теплоизоляции существующих окон из ПВХ японского производства (далее — существующие продукты) без изменения формы оконной рамы или физических свойств ПВХ, который является основным компонентом материал окна. С этой целью мы предлагаем процесс количественной оценки воздействия основных изоляционных материалов и определения оптимальной конфигурации.В частности, мы определяем влияние улучшения характеристик нескольких элементарных технологий (а именно оконных рам, остекления и краевых частей остекления), которые, как считается, способствуют повышению теплоизоляции; выявляем условия оптимальной работы; и мы показываем характеристики теплоизоляции, которые могут быть достигнуты при сочетании элементарных технологий в оптимальных условиях.
Мы также представляем результаты исследования осуществимости этого подхода путем создания тестового образца и проверки характеристик изоляции.
Предлагаемый метод оценки, изложенный в этом документе, позволит производителям объективно и обоснованно выбирать оконные материалы при разработке окон с более высокими теплоизоляционными характеристиками, а также сократить время разработки продукта.
3. Сочетание оптимальных условий каждой части для производства окон с наилучшей теплоизоляцией
В предыдущих разделах мы рассмотрели различные методы изоляции для каждой части окна. В этом разделе мы объединяем эти выводы, обобщаем технические характеристики и теплоизоляционные характеристики каждой части окна и показываем теплоизоляционные характеристики окон, сочетающих оптимальные условия.В таблице 13 приведены характеристики каждой детали и результаты расчета коэффициента теплопередачи (Uw) различных окон. Эти расчеты были выполнены на основе JIS (JIS A2102-1 2015; JIS A2102-2 2011).
В этой таблице также показан средний коэффициент теплопередачи (Ufave) каждой части окна, рассчитанный по уравнению (4): (4) Ufave=∑(Ufi⋅Afi)∑Af.(4)
Опубликовано онлайн:
10 августа 2020 оконная рама, остекление и краевые части остекления, а значение Uw составляет 0,46 Вт/(м 2 ·К). Однако эта конфигурация не является коммерчески осуществимой. В настоящее время сложно формировать металлические пленки внутри поперечного сечения оконных рам и устанавливать пенофенол для теплоизоляции внутри поперечного сечения оконной рамы без зазоров.Кроме того, хотя технически возможно заполнить полый слой в многослойном стекле газообразным ксеноном, это слишком дорого. Кроме того, ПВХ в настоящее время не обладает достаточной прочностью, чтобы позволить натягивать низкоэмиссионную пленку на прокладку.
