Подключение электричества – от столба к дому

По народному поверью, настоящий мужчина всегда (и даже во сне) готов вкрутить в доме лампочку, заменить розетку и разобраться с выбитыми пробками.

А если усложнить задачу и предложить ему, к примеру, провести силовой кабель от столба к дому? Верим, что здесь возможны только два варианта:

  • Настоящий мужчина окажется электриком, и с лёгкостью справится с задачей – ведь он знаком с ней и имеет опыт;
  • Настоящий мужчина любой другой профессии окажется разумным человеком, знающим об опасности работы под напряжением, и передаст её в руки профессионалов.

ПОЖАЛУЙ, ДОСТИЖЕНИЯ В ЭЛЕКТРОМОНТАЖНЫХ РАБОТАХ ЛУЧШЕ ОСТАВИТЬ НА УРОВНЕ ЗАМЕНЫ ЛАМПОЧЕК, А БОЛЕЕ СЛОЖНУЮ РАБОТУ ДОВЕРИТЬ СПЕЦИАЛИСТАМ

Почему не стоит самостоятельно проводить электромонтажные работы?


В ситуации с проведением линии от столба к дому есть пара серьёзных опасностей:

  • Во-первых, вы рискуете получить удар электрическим током, находясь на высоте и держась за заземлённый предмет;
  • Во-вторых, есть риск замыкания незащищённых проводов, что может привести к феерическому зрелищу и выгоранию проводов по всей уличной линии. А это проблемы на подстанции и крайнее недовольство соседей, вынужденных на время вернуться в 19 век и пользоваться лучиной. Кстати говоря, подумайте и о финансовых потерях, которые вы понесёте в процессе восстановления линии.

НЕПРАВИЛЬНО ПРОВЕДЁННЫЕ РАБОТЫ МОГУТ ПОВЛЕЧЬ ЗА СОБОЙ СЕРЬЁЗНЫЕ ПОСЛЕДСТВИЯ

Для подобных работ вам понадобятся не только специфические знания, но и правильный инструмент – ведь именно недостаточно качественный инструмент чаще всего приводит к удару электрическим током. Мы настоятельно рекомендуем вам воспользоваться услугами профессионалов, тем более что они не так дороги в наше время.

Воздушные или подземные сети?


Вначале нужно определиться с тем, какой вариант прокладки линии вам больше подходит – воздушный или подземный.

КАК РАЗОБРАТЬСЯ В ХИТРОСПЛЕТЕНИЯХ ЗАДАЧИ ПО ПРОКЛАДКЕ ЛИНИИ ОТ СТОЛБА К ДОМУ?

Проведение электрики по воздуху

Воздушная подводка привлекательна простотой и экономией средств и времени. Однако всё не так просто – чтобы получить возможность провести воздушную линию, нужно соответствовать некоторым требованиям:

  • Высота ввода кабеля в дом должна быть не менее 2,75 метров. В случае, если высота достаточная, на этом уровне на стену устанавливается распределительный щиток с УЗО, к которому подключается кабель от столба. Решить проблему можно и при недостаточной высоте – для этого устанавливается металлический гусак;
  • Расстояние от столба до точки ввода в дом должно быть не более 10 метров. Чтобы исправить ситуацию, в случае, когда расстояние больше, устанавливают дополнительную опору. Однако и от неё до столба не должно быть более 15 метров.

Если условия соблюдены, вы можете воспользоваться воздушным способом проведения линии.

ПРАВИЛА ПРОВЕДЕНИЯ ВОЗДУШНОЙ ЛИНИИ ОТ СТОЛБА К ДОМУ

Провода, использующиеся для воздушной подводки:

  • Медные с сечением 4 мм – для расстояния до 10 метров;
  • Медные с сечением 6 мм – для расстояния 10-15 метров;
  • Алюминиевые с сечением 16 мм и более.

Медные провода тоньше, но стоимость их гораздо выше, чем у алюминиевых, потому используются они редко.

Как проводится воздушная линия?

  1. Между столбами натягивается трос, к которому впоследствии будет крепиться кабель токонесущий кабель;
  2. Второй вариант – с использованием СИП (самоизолированного провода), подключающегося с помощью изоляторов, специальной арматуры.

Обязательно пользуйтесь гофром или стальной трубой для укладки кабеля от места ввода в дом до распределительного щитка!

Недостатками воздушного ввода электричества являются:

  • Открытая электропроводка, подверженная повреждениям
  • Ограничение возможностей проезда негабаритной техники

Траншейный ввод электричества в дом

Траншейный (подземный) ввод электричества в дом производится следующим образом:

  1. Кабель опускается по столбу вниз внутри стальной трубы, высота которой не должна быть менее 2 метров;
  2. От столба к месту ввода кабеля в дом роется траншея, глубина которой варьируется в зависимости от защиты кабеля – 0,7 метров для кабеля в трубе из пластика или асбеста и 1 метр для кабеля без защиты;
  3. В дом кабель вводится также в металлической трубе. Вы можете провести его через ленточный фундамент (но не под него!) или поднять по стене дома на уровень около 2 метров, также в стальной трубе.

ПРАВИЛА ТРАНШЕЙНОГО ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСТВА ОТ СТОЛБА К ДОМУ

Какой кабель используется для траншейного подключения? Это должен быть медный провод в усиленной изоляции или бронированный – на ваш вкус. Ограничений на сечение медных жил не имеется, если потребляемая мощность составляет менее 15 кВт, однако самым популярным является кабель ВБбШв с сечением 10 мм.

КАБЕЛЬ ВББШВ

Напоминаем вам, что все электромонтажные работы от и до должны выполняться специалистами. Самостоятельно подключать дом к силовой линии запрещено! Это грозит штрафами за несогласованный проект и отсутствие уровня допуска.

Ввод кабеля через стену или фундамент


Если на пути от столба к дому вы могли выбрать наиболее подходящий для вас по каким-либо параметрам провод, то на этом участке придётся пользоваться уже тем, что разрешено правилами. А правила устройства электроустановок (ПУЭ) гласят: «Не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Итак, в этом месте придётся перейти на медный провод. Наиболее часто используется кабель ВВГнг с негорючей изоляцией.

Скрутка алюминиевого и медного провода недопустима! Используйте клеммные коробки для соединения проводников

РАЗНООБРАЗИЕ КЛЕММНЫХ КОРОБОК WAGO

Почему нельзя использовать скрутку? При прямом соединении медь и алюминий дают активную химическую реакцию, в результате которой окисляются и ухудшают контакт. Это даёт искры даже при незначительных перегрузках, а значит, грозит пожаром.

Клеммные коробки бывают герметичными и открытыми. Для использования на улице и во влажных помещениях лучше выбрать герметичные коробки, а для сухих помещений можно остановиться на открытых.

Если вы решили, что на этом меры по обеспечению безопасности завершились – вы глубоко ошибаетесь. Для проведения провода через деревянную стену понадобится стальная труба с толстыми стенками. Диаметр трубы должен как минимум в 4 раза превышать наружный диаметр провода. Для определения толщины стенки трубы существуют строго фиксированные нормы:

  • Для кабеля сечением 4 мм2 – 2,8 мм толщины стенки;
  • Для кабеля сечением 6-10 мм2 – 3,2 мм толщины стенки

МЕСТО ВХОЖДЕНИЯ СИЛОВОГО КАБЕЛЯ В ДОМ

Располагайте вход кабеля в дом под обратным уклоном, чтобы избежать попадания воды внутрь. Для герметизации точки входа используйте асбестовые, резиновые или пластиковые заглушки – они также помогут обеспечить и электробезопасность.

Обратите особое внимание на края трубы – они должны быть гладко отшлифованы, чтобы не повредить кабель при движении.

Заполните пространство в трубе изоляцией, чтобы повысить надёжность и защитить этот участок от насекомых и попадания посторонних предметов

Если вы вводите кабель через фундамент, а не через деревянную стену, можно использовать пластиковые закладные, которые устанавливаются на стадии производства фундамента.

РАБОТЫ ПОД НАПРЯЖЕНИЕМ ДОЛЖНЫ ПРОВОДИТЬ СПЕЦИАЛИСТЫ

Следите за тем, что бы все запчасти, используемые для проведения электричества в дом, были качественными и соответствовали требованиям безопасности. В полном соответствии нормам электробезопасности вы можете быть уверены, пользуясь услугами фирмы «Адмирал».

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Тянем провод от столба к дому: что нужно знать Статьи


Как и чем правильно соединять провода
Как выбрать надежный замок
Нержавейка нержавейке рознь
Профессиональный выбор инструмента для стройки, ремонта и домашней мастерской
Рассказываем, за что отвечает коллекторная группа в системе “теплый пол”
Все статьи. ..

Для подключения потребителей — частных домов, гаражей, коммерческих и промышленных объектов — к линиям электропередач “по воздуху” используют самонесущий провод СИП 4, а также аксессуары для его растяжки, монтажа и создания ответвлений.

Как правило, подключение к электросетям производят представители электроснабжающих организаций. Но необходимые материалы и комплектующие обычно приобретаются за счет заказчика.
У вас есть возможность приобрести провод СИП и арматуру для его монтажа производства IEK и ENSTO в магазинах «Метизы». Переплачивать не придется. Вся продукция строго соответствует техническим требованиям энергоснабжающих организаций и предлагается по разумным ценам.

CИП
СИП расшифровывается как самонесущий изолированный провод. Такой провод предназначен для воздушных линий электропередач, состоит из нескольких токонесущих алюминиевых жил в плотной изоляции из полиэтилена, которая не стареет под воздействием солнечного ультрафиолета, не “дубеет” на морозе и на нее не налипает наледь.


В свою очередь, подключение, выполненное проводом СИП, долговечно, надежно и при правильном монтаже безопасно. При монтаже воздушных электролиний могут использоваться несколько разновидностей провода СИП. При этом в проводах СИП-1, СИП-2 и СИП-3 имеется несущая алюминиевая жила со стальной “струной”-сердечником.
Провод СИП-4 не имеет такой “струны”, он предназначен для монтажа по фасаду и создания абонентских ответвлений.

Какой провод покупать
Для подключения бытовых потребителей к однофазной сети используют двужильный провод СИП-4 с сечением токонесущих жил 16 мм, для трехфазных сетей 380V — четырехжильный провод СИП-4 4Х16А такого же сечения.
Максимальный пролет (расстояние от столба до точки присоединения на фасаде для такого кабеля) — 25 м. Для большинства абонентских подключений этого достаточно.

Если расстояние больше, электроснабжающая организация, скорее всего, потребует установить дополнительную опору (столб).

Сколько покупать провода
Столько, сколько вам требуется по проекту плюс обязательный запас на провисание и монтажные концы. На протяженные линии закладывают до 10% запаса.
Но в нашем случае это не вполне корректно. Например, если проектное расстояние от столба до точки ввода 8-10 метров, то метрового запаса (10%) — на все про все точно не хватит. Во-первых, фактическое расстояние может быть чуть больше “проектного”, во-вторых, часть провода пойдет по фасаду к точке подключения. Поэтому в любом случае предусмотрите запас 3-4 м. Тем более что СИП 4 — самый демократичный по цене провод.

Важно! Провод СИП предназначен исключительно для воздушных электролиний. Прокладка такого провода внутри здания и в подземных кабельных трассах не допускается.

Арматура для подключения к электролинии
Для подвешивания провода к электролинии потребуются анкерные зажимы и анкерные кронштейны.

Бывают зажимы для двухжильного провода, например, зажим анкерный Ensto SО157. 1 для 2-жильного СИП 16-35мм2 и четырехжильного провода, например, зажим анкерный Ensto SО158.1 для 4-жильного СИП 16-35мм2. По конструкции они почти не отличаются.

Для абонентских подключений обычно используют такие зажимы: зажим анкерный IEK ЗАБ4*16-25 для 2/4-жильного СИП. Заклинивающая часть такого зажима нежно, но надежно обхватывает изоляцию натянутого провода.

Анкерные зажимы имеют петлю из стальной проволоки, по форме напоминающую канцелярскую скрепку — она предназначена для подвешивания на кронштейны. Петли держат провод надежно, но при нештатной ситуации (например, при падении дерева на провода) они просто отстегнутся, не позволяя проводу утащить за собой столбы и кирпичи из фасада.

Конструкция кронштейна зависит от материала, к которому вы собираетесь его крепить. Например, на деревянные конструкции кронштейн крепится посредством сантехнических болтов, для стен из газобетона или кирпича могут использоваться анкерные болты или химические анкеры.

Бетонные столбы сверлить нельзя, поэтому к ним монтажные кронштейны плотно притягиваются бандажной лентой, например, лента бандажная 25 метров COT37, которая фиксируется специальными монтажными скрепами, например, скрепа бандажная СОТ36. Такое крепление достаточно, чтобы удерживать натянутый провод, но оно не приведет к повреждению опор при незапланированных нагрузках на отрыв.

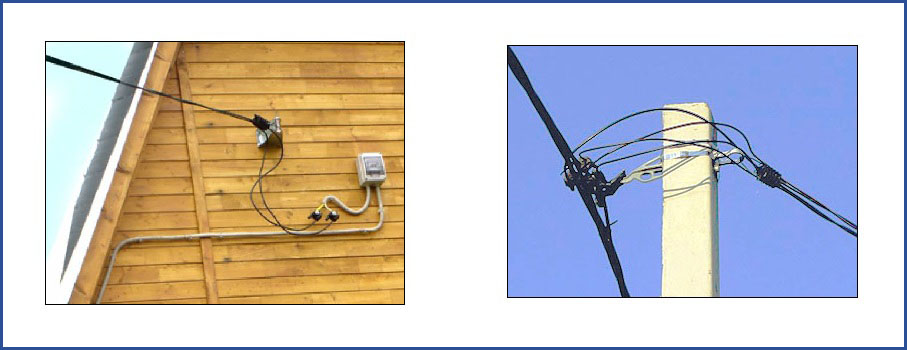

Заводим провод в дом
Важно помнить, что провод СИП — алюминиевый, а его изоляция — горючая. Такой провод не предназначен для прокладки в помещениях. Вся электропроводка в доме выполняется силовым кабелем.
То есть соединять алюминиевые и медные провода вам придется “на улице”.
Технически для “перехода с алюминия на медь” вы можете использовать подходящие типы ответвительных зажимов, предназначенных для соединения кабеля (см. ниже).
Но если щиток с электросчетчиком расположен в доме, такой способ присоединения, скорее всего, не устроит представителей энергоснабжающей организации — поскольку он даст возможность подключаться к проводам, минуя узел учета.

Самый правильный вариант подключения СИП-провода — установка пломбируемого уличного щитка с

вводным автоматом соответствующего номинала.
Далее возможны два варианта: счетчик в том же уличном щитке или в другом, распределительном, который расположен в доме.

Также возможен вариант присоединения, когда щиток со входным автоматом и счетчиком устанавливается на столбе. Как правило, именно на таком варианте чаще всего настаивают энергетики.
Способ подключения и используемые для монтажа изделия те же. Но провода СИП-4 придется покупать на несколько метров больше.
При таком подключении абонентский СИП со столба “ныряет” в щиток с вводным автоматом и счетчиком, далее — после счетчика — “забегает” обратно на столб и также, с использованием упомянутых кронштейнов, зажимов и бандажной ленты, “бежит” к вашему дому.
Но в любом случае ТУ на сей счет должна выставлять энергоснабжающая организация.

Да будет ток!
Итак, когда линия собрана, а провода натянуты, осталось только подключиться к электролинии.

Подключение должно производиться профессионалами, имеющими соответствующую группу допуска.

Зажимы ответвительные, например, зажим ответвительный Ensto SLIW52 прокалывающий магистраль 16-150мм2 отпайка 1.5-16мм2 герметичный предназначен для присоединения абонентских ответвлений к линии электропередач. Для двухпроводного подключения (220V) потребуются два зажима. Для четырехпроводного (380V) — четыре. Подключение производится очень просто: электрик забрался на столб, накинул зажим на провод магистрали, вставил в него провод, ведущий к вашему дому, закрутил зажимную гайку. Обесточивать линию и отключать на время работ по подключению свет во всем дачном массиве не потребуется. Конструкцией такого зажима предусмотрено, что при затягивании изоляция проводов прокалывается, а место контакта заполняется контактной смазкой.

Теперь вам достаточно включить вводной автомат и можно подключать любые электроприборы — ток побежит по проводам.




Присоединяйтесь

Главная | Контакты | Доставка и оплата | Помощь | Статьи | Обратная связь
Новости | О компании | Система скидок | Вакансии

2023 Группа торговых компаний «Метизы» ®
www. metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |

Проводка

— Как правильно провести коаксиальный кабель от столба внутрь моего дома?

Кабельные компании не должны проникать в здание с кабелями, как вы описываете. Вода может стекать по этому проводу в здание, если он не загерметизирован должным образом. И если он запечатан должным образом, если провод можно перемещать внутрь и наружу, потому что он не закреплен надежно, то в конечном итоге он сможет протекать, если вода попадет на него.

Они также сделали изгиб провода ниже точки входа, чтобы предотвратить попадание воды в дом? Они закрепили провод, чтобы он не мог двигаться внутрь и наружу?

Я нашел несколько простых способов проложить провод в здании, не сверля неприглядных отверстий и не вызывая протечек.

1) Перейти под перепрошивку. В моем доме есть старая железная крыша со свинцовым фартуком. У меня получилось протянуть провод под мигалкой. Я просто слегка приподнял его край и втолкнул внутрь. Затем я согнул свинцовую проволоку обратно вниз по проволоке. Поскольку антенна находилась под уклоном, вода никак не могла подняться по проводу и проникнуть в дом.

2) Протяните провод к желобу и просуньте его под край крыши. Обычно имеется зазор для вентиляции. Это позволяет вам вывести провод на чердак, а затем вы сможете провести его в любую комнату, которую пожелаете.

3) Протяните провод вниз по одной из водосточных труб. Затем, если у вас есть приподнятый фундамент, как у моего дома, проложите его через один из вентиляционных каналов на уровне земли. Затем я поднимаю его в полость стены снизу.

4) Вы также можете ввести провод через отверстие в софите, а затем в потолочное пространство, откуда затем можно ввести его в дом через внутреннюю стену. Однако не так аккуратно и легко, как просто нырнуть под утюг.

Важно! Вода может стекать по изогнутой проволоке за счет поверхностного натяжения. Так что куда бы он ни входил, убедитесь, что он не может этого сделать, сделав резкий изгиб провода чуть ниже точки входа. Таким образом, любая вода будет стекать наружу, а не в ваш дом!


Обновление: я вижу, что они закрепили его и добавили петлю внизу. И, кажется, вокруг точки входа есть какой-то герметик. Все должно быть хорошо, но это действительно некрасиво и не проходит никакие тесты на красоту.


Update2: Поскольку вы хотите войти снизу, вот что я предлагаю. Перенаправьте кабель по нижней трубе, которая, как я вижу, спускается по стене.
Прикрепите к нему кабель с помощью соответствующих кабельных стяжек, рассчитанных на УФ-излучение. Мне кажется, что ваш дом стоит на каких-то бетонных или деревянных сваях. По конструкции он похож на мой дом, где вокруг дома бетонный фундамент, а внутри, возможно, бетонные или деревянные сваи. Если это так, то, если в этом есть вентиляционные отверстия (они действительно должны быть), вы можете проткнуть провод через одно из них. Если нет, просверлите отверстие через этот внешний фундамент. Для этого потребуется длинная бита и мощный перфоратор — не торопитесь. Затем, как только вы закончите, протяните кабель, и вы сможете провести его в любую комнату, которую пожелаете.

Подземные и воздушные питатели

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.01.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электромонтажных работ в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Дуглас Саша / Getty Images

При работе с кабельными вводами в новых домах часто возникает вопрос о подземных и воздушных линиях. Подземная подача лучше, чем подача сверху? Короткий ответ: да, подземный ввод предпочтительнее надземного, в основном из-за того, что фидеры защищены от заглубления, но оборудование для подземного обслуживания может быть намного дороже, чем аналогичные воздушные вводы, и в обоих случаях возникают серьезные проблемы с безопасностью.

Подземная служба

Кабели подземных коммуникаций подсоединены к опоре коммунальной компании и спущены по трубе в землю. Затем они проходят горизонтально через просверленное отверстие в земле и поднимаются в наземный трансформатор. Первичное подключение к трансформатору называется подключением к сети.

Вторичная сторона трансформатора имеет сервисные кабели, которые подключаются к домашнему электросчетчику и сервисной панели (коробка выключателя). В качестве альтернативы, может быть трансформатор, установленный на столбе, где вторичная обмотка подается вниз по столбу, под землей, а затем проходит к вашему дому и до метра внутри трубы из ПВХ.

Преимущество подземного питания состоит в том, что нет видимых проводов, что практически исключает возможность их повреждения штормами и другими погодными явлениями. Подземные линии также выглядят намного чище, так как нет неприглядных столбов электропередач, натянутых через ваш двор или спускающихся по переулку.

Накладная служба

Воздушные коммуникации включают в себя опоры электропередач, которые натягивают провода от опоры коммунальной компании к опоре электропередач рядом с вашим домом. Оттуда питающие кабели проходят над головой и подключаются к служебной мачте, которая проходит через вашу крышу или крепится сбоку от вашего дома. Поскольку питающие кабели открыты и подвешены между опорой электропередач и вашим домом, они уязвимы для повреждений от веток деревьев, сильного обледенения и экстремальных погодных условий.

Стоимость подземных и подвесных питателей

В воздушной подаче используется триплексный алюминиевый провод, который намного дешевле и требует меньше времени для установки, чем подземная проводка, которая может стоить около 1,50 доллара за фут только за материалы.

В более широком масштабе коммунальные службы сообщают, что прокладка подземных линий электропередач зачастую обходится в пять раз дороже, чем установка воздушных линий. Компромисс с точки зрения затрат и других последствий возникает, когда суровые погодные явления наносят значительный ущерб воздушным системам электроснабжения, требуя дорогостоящего ремонта и экономических трудностей из-за длительных отключений электроэнергии.

Коэффициенты безопасности подземных и подвесных питателей

При работе с воздушными линиями необходимо следить за тем, чтобы в них не запутались высокие грузовики, сельскохозяйственные орудия, шнеки и другое высокое оборудование. С подземными кормушками вы должны быть осторожны, когда копаете. Копаться в подземных кормушках — это катастрофа!

Прежде чем копать в своем дворе, позвоните по номеру 8-1-1, горячей линии «Позвоните, прежде чем копать». Служба соединит вас с местным оператором, который свяжется с коммунальными предприятиями, у которых есть линии в вашем районе. Компании разметят ваши линии в течение нескольких дней и, как правило, бесплатно для вас.

Переключение с подвесного на подземный фидер

Когда коммунальная компания переключается с наземного на подземное обслуживание, она обычно роет яму во дворе перед домом в месте расположения трансформаторной базы, рядом с опорой. Затем он выкапывает еще один рядом с домом. Затем он прокладывает служебные кабели с помощью бурильной машины, которая бурит под землей из одного места в другое, не нарушая грунт наверху.

Буровая машина бурит землю и управляется дистанционным устройством, которое рабочий перемещает по заданному пути от скважины к скважине.
