Как правильно измерить диаметр стальной арматуры штангенциркулем?

• 16.Сен.2020

У многих людей, не связанных с темой арматурного проката, не совсем верные представления о том, как измерить диаметр арматуры. В рамках данной статьи мы рассмотрим этот вопрос и выделим наиболее приемлемую методику определения диаметра стальных стержней.

Что необходимо учитывать?

При измерении диаметра прутка с помощью физических методов можно столкнуться с некоторыми трудностями. Если бы в сфере строительства и промышленности применялись исключительно круглые прутки с гладкой поверхностью, то никаких сложностей не возникало бы. Но прутки не всегда бывают гладкими. Часто это металлоизделия с особой формой и рельефностью. Производя измерения диаметра в разных частях материала, можно получить разные значения.

Также стоит отметить, что диаметр представляет собой величину, которая характеризует круглый стальной стержень. Что касается сечения, то это не круг, а более сложная форма, схожая с эллипсом. Получается, что измерение диаметра – трудновыполнимая задача, так как арматура не является круглым прутком. На практике такая величина всегда будет неточной. Как правило, она берется из сопроводительной документации, где может быть отмечен либо номинальный, либо условный диаметр.

Способы определения

Существует 2 способа, позволяющих измерить арматуру. В первом случае используется штангенциркуль, а в втором рулетка. Оба способа являются инструментальными. К ним прибегают в тех случаях, когда нет возможности обратиться к документам, прилагаемым к металлопрокату при покупке.

• Измерение рулеткой

  Производить подобные операции с задействованием такого инструмента достаточно сложно. Дело в том, что рулетка — не лучшее решение для измерения тонких прутков, у которых сечение представляет собой не круг, а эллипс. Вы получите лишь приблизительные значения. Опытному специалисту таких данных может быть вполне достаточно. Если же знаний в этой области крайне мало, лучше использовать другую методику.

• Измерение штангенциркулем

  Правильно измерить диаметр арматуры можно с помощью данного инструмента. В результате вы получите 2 значения – минимальное и максимальное. Далее необходимо обратиться к специальной таблице. Для каждого номинального диаметра арматурного проката указаны также значения из действующего госстандарта. К примеру, возьмем арматуру 16 мм и заглянем в таблицу. Мы видим 2 физических замера. Для минимального эта величина будет представлять измерение между ребрами стального стержня. Показатель равен 15 мм. Что касается максимального, то этот показатель равен 18 мм.

Номинальный диаметр

Для начала обратимся к справочнику по стальному прокату. В нем отмечено, что диаметр – это условная величина, информирующая о диаметре круглого прутка, у которого поперечное сечение аналогичное. Получается, что диаметр стального прутка равен диаметру круглого металлоизделия, которое являлось заготовкой для создания конечного продукта.

Если получены значения по диаметру арматуры, то следует обратиться к таблице расчета веса. Она может существенно облегчить задачу. Разработаны достаточно подробные таблицы, где указан вес погонного метра арматурного проката с учетом видов арматуры согласно ГОСТу.

Например, нам необходимо приобрести 25 м материала 16 мм в диаметре для упрочнения фундамента под ограждение. Нередко компании, специализирующиеся на реализации металлопродукции, указывают цену в тоннах, поскольку приобретают ее на заводах также тоннами.

Стоимость тонны не дает никакой полезной информации по метражам. Чтобы перевести 25 погонных метров в «категории, близкие к: цена тонны», необходимо рассчитать массу этих самых 25 метров. Для этого потребуется найти в таблице следующие данные: вес погонного метра стержня 16 мм. Это значение будет составлять 1,580 кг. Далее, зная вес метра, несложно определить общий вес 25 м — 1,580 х 25 = 39,5 кг. Получаем теоретическую общую массу, что является очень точным ориентиром.

В случае взвешивания материала на весах, масса может слегка отличаться от теоретического. Не стоит переживать, поскольку это нормально. Однако, если после осуществления процедуры по взвешиванию вес будет сильно отличаться от подсчитанного, необходимо проверить как весы, так и расчеты.

Как мы видим, вполне возможно самостоятельно измерить диаметр арматуры с применением штангенциркуля. Диаметр арматурного проката может быть разным, но он всегда соответствует величинам, которые указаны в госстандарте.

Если вам необходима арматура для реализации какого-либо проекта, вы можете обратиться в нашу компанию. У нас представлен широкий ассортимент изделий всех востребованных диаметров – от 6 до 40 мм.

Как пользоваться штангенциркулем: наглядные примеры на фото

Штангенциркули служат для измерения наружных и внутренних диаметров, а также наружных и внутренних длин.

Кроме этого отдельными типами инструмента могут измеряться глубины. Удалённости наружных и внутренних уступов и выполняться разметочные работы.

Штангели различают по типам, моделям, диапазонам измерений и уровнем точности, которые могут быть от 0,1 до 0,01 миллиметра. Диапазон измерений, зависящий от размеров самих штангенциркулей довольно широк, от 0 до 4000 мм.

Сегодня поговорим об устройстве инструмента, о том как пользоваться им новичку, как правильно измерить внутренний, наружный размеры и глубину.

Считывание размеров

Самое простое считывание у штангенциркуля типов ШЦЦ. Величина размера отображается на дисплее.

Показание размера на дисплее ШЦЦ

У штангенциркуля типа ШЦК-1 на размер в целых миллиметрах указывает край рамки, а доли миллиметра с отклонениями в плюс или минус указывает стрелка круговой шкалы.

Считывание показаний на штангеле ШЦК-1

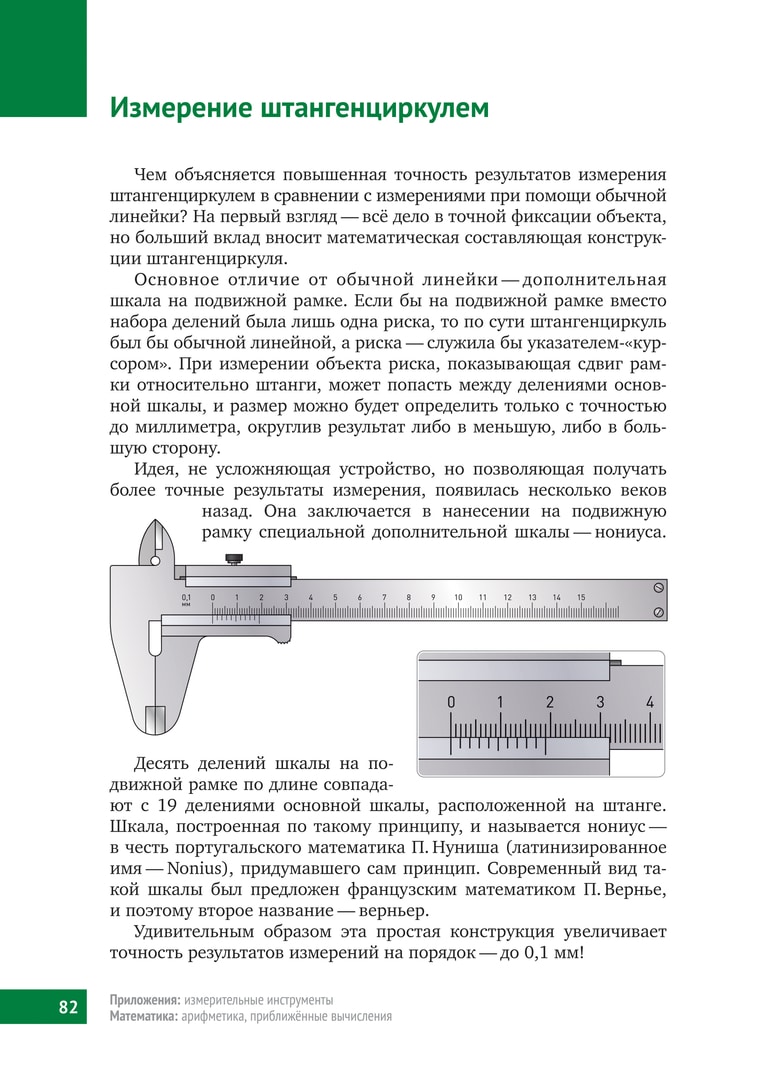

Значение измерений складывается из его целых и долевых составляющих. У нониуса, на целые значения миллиметров, указывает риска на шкале штанги, ближайшая или находящаяся в левой части нониуса или совпадающая с ней.

Считывание размера со штангенциркуля ШЦ

Количество десятых или пятисотых долей миллиметра определяется по одной из рисок на шкале нониуса, который имеет наибольшее совпадение с любой риской на шкале штанги.

Порядковое значение этой наиболее совпадающей риски нониуса, будет количеством десятых или двадцатых долей миллиметра. Сумма целых миллиметров и его долей, будет расстоянием между измерительными поверхностями.

Обратите внимание

При измерении внутренних размеров штангенциркулем типов ШЦ-2 и ШЦ-3. К показаниям отсчетного устройства следует прибавить суммарный размер губок.

Измерение наружных диаметров

Размер на штангенциркуле — это расстояние между его измерительными поверхностями. Каким бы точным устройство не было его показания зависят от правильности снятия размера.

Величина измеренного наружного диаметра будет равна расстоянию между поверхностями только при условии их плотного прижима к поверхностям составляющих размер, которые можно назвать контур поверхностями.

Для выполнения условий плотного беззазорного прижима к поверхности цилиндра, штанга инструмента должна быть параллельна линии измеряемого диаметра или перпендикулярна его оси. Неправильное положение штанги приведёт к ошибке в измерении.

Примеры неправильной установки инструмента

Увеличение пятна контакта губок с поверхностью цилиндра облегчает установку инструмента в правильное положение.

Это делается за счёт наклона плоскости штангенциркуля, под углом к оси цилиндра, не нарушая перпендикулярности к ней штанги.

Наклон плоскости штангенциркуля

Приложение штанги к плоскости близлежащего торца, задаст штангенциркулю правильное положение при измерениях диаметров любой величины.

Правильное положение инструмента

Правильное положение при измерении диаметра

Ориентируемся визуально

В случае, когда нет такой возможности, остаётся ориентироваться визуально.

Измерение цилиндрических поверхностей

Величина цилиндрического отверстия будет равна расстоянию между измерительными поверхностями губок, при наибольшем их разведении в сочетании с плотным прижатием к поверхности отверстия.

Боковые измерительные поверхности  инструмента должны быть установлены симметрично и перпендикулярно оси отверстия.

Симметрично и перпендикулярно оси отверстия

Измерение внутреннего диаметра штангенциркулем типа ШЦ-2 или ШЦ-3.

Правильное положение инструмента

Чтобы точнее установить инструмент, его достаточно чуть-чуть подвигать в отверстии.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.

Параллельность к поверхности штанги

Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.

Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.

Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.

Неправильное положение

Правильное положение

Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов.

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.

Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.

Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера.

Для чего нужна дополнительная рамка

Этот приём доступен для штангенциркулей типов ШЦ-2 и ШЦ-3, у которых есть вспомогательные рамки. Винт на основной рамке поджимается настолько, чтобы ход прижимной пружины был выбран, но рамка была заблокирована не полностью, а передвигалась с затруднением.

Измерение с помощью вспомогательной рамки

Губки штангенциркуля устанавливаются в приближенные к размеру положение. Винт на вспомогательной рамке зажимается, и дальнейший подвод губок до уплотненного контакта с измеряемыми поверхностями делается за счёт механизма подачи на вспомогательной рамке.

Измерение штангенциркулем размеров с погрешностью до 5 микрон

Снятие размера можно считать совершенным при достижении легко уплотненного контакта измерительных поверхностей с контр-поверхностями.

Полученный уплотненный контакт проверяется подвижками губок относительно контр-поверхностей, а также входом и выходом из контакта.

Как измерить глубину и удаленность уступа

Замеряя глубину, сторона торца штангенциркуля находящаяся со стороны выреза на глубиномере, прижимается к ближней поверхности образующей длину уступа.

Вырез на глубиномере

Одно из назначений выреза на глубиномере, обходить радиусы, оставленные режущим инструментом на вершинах углов уступов. Штанга инструмента должна быть параллельна линии размера одновременно боковой поверхностью и ребром.

Правильное снятие размера

Размеры снятые глубиномером не отличаются стабильностью, из-за того что в большинстве случаев, правильная установка штанги контролируется только визуально.

Поэтому лучше сделать несколько замеров и за правильный результат принять наименьшую его величину. В какой-то степени правильные установки штангенциркуля будет способствовать прижим глубиномера к поверхности, которая параллельна линии измеряемой глубины.

Поджим глубиномера

Измеряя большие длины, нужно следить, чтобы не было изгибов глубиномера, и помогать в сохранении его прямолинейности.

Чтобы узнать глубину радиальной канавки, штанга и глубиномер устанавливаются параллельно в 2 плоскостях и симметрично линии диаметра цилиндра.

Замеряем глубину радиальной канавки

Для более точных и стабильных измерений глубин, применяется специальный штанговый инструмент штангенглубиномер.

Косвенные измерения

В конфигурации деталей, могут встречаться наружные и внутренние размеры, которые нельзя непосредственно измерить штангенциркулем.

Невозможно сделать замер №1

Невозможно сделать замер №2

Невозможно сделать замер №3

В таких случаях поможет применение других инструментов или косвенных измерений.

Схема косвенных измерений

Косвенными измерениями, искомый размер детали вычисляется из результатов полученных прямыми измерениями размеров связанных с искомым.

Вычисляем размер

Длина между выступами посередине не поддаётся прямому измерению. Замеряем общую длину и длины частей детали прилегающих к нужным нам сторонам, вычитаем их размеры из общей длины детали.

Как измерить расстояние между центрами отверстий?

Измеряем диаметры обоих отверстий, а потом перемычку между отверстиями, прибавив к длине перемычки, величины радиусов обоих отверстий, выясняем межцентровое расстояние.

Замер диаметров

чтобы измерить глубину канавки нам понадобится мостик. В качестве мостика используем подходящую шайбу. Из полученного результата измерений вычтем высоту шайбы и получим глубину канавки.

Измерение диаметра канавки

Применение косвенных замеров поможет, когда измеряемый диаметр превышает рабочий диапазон имеющегося штангенциркуля.
Начнем с измерения глубины губок от ребра штанги, назовем ее буквой H.

Снимаем размер губки штангенциркуля

Оперев ребро штанги на поверхность диаметра, сводим губки до касания обеих поверхностей этого диаметра и получаем длину хорды.

Измеряем хорду

А далее используем формулу:
D=L²/(4*H)+H
Подставляя в неё известные нам числовые значения, находим искомый диаметр.

Эту формулу можно применить для расчётов радиусов секторов. Если вылет штанги будет великоват, его можно уменьшить установкой штанги через мерную прокладку.

Находим радиус сектора

Дальнейший расчет аналогичен предыдущему.

Как устроен штангенциркуль ШЦ-1

Штанга с миллиметровой шкалой. Едино со штангой сделаны неподвижные губки для измерения наружных размеров, а другая, для измерения внутренних.

Штанга со шкалой

Рамка, которая передвигается по штанге, прижимается к ней установленной внутри пружиной.

Подвижная рамка

Подвижные губки, одна из которых для наружных, а вторая для внутренних измерений неразъемно соединены с рамкой.

Нониусная шкала на рамке может состоять из 10 делений. Для штангенциркуля с точностью до 0,1мм из 20 делений для инструментов с уровнем точности до 0,05мм.

Шкала нониуса находится как на самой рамке, так и на отдельной пластине, которая крепится к рамке винтами. Это позволяет регулировать шкалу нониуса относительно шкалы штанги.

Разная шкала делений

Глубиномер, связанный с рамкой, направляется пазом в штанге, он служит для измерения глубин и удалённости уступов. Стопорный винт на основной рамке предназначен для её фиксации со штангой в любой точки перемещения.

Глубиномер и стопорный винт

Одна пара губок имеет заужение измерительных поверхностей на крайней части своей длины, а вторая пара на всей длине, что создает дополнительные возможности при измерениях.

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение,  указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.

Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.

Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Инструменты типа ШЦК-1 и ШЦЦ-1

Тип штангенциркуля ШЦК-1 также механический со счетным устройством долей миллиметра в виде круговой шкалы на рамке. Точность его выше, чем у нониуса и в зависимости от модели может быть от 0,01 до 0,02 мм.

Штангенциркуль ШЦК-1

К недостаткам этого типа измерительного инструмента, можно отнести их механическую уязвимость и чувствительность к загрязнениям отсчетного механизма.

Штангенциркуль типа ШЦЦ-1 или цифровой, отличается тем, что в его рамке вмонтировано отсчетное устройство с дисплеем, на котором указывается расстояние между измерительными губками.

Разрешение у таких штангенциркулей более высокое, до одной сотой миллиметра, а дисплей обеспечивает удобное считывание размеров.

Считывание размеров штангенциркулем ШЦЦ-1

На счетном устройстве, кнопочное управление настройками. Цифровому штангенциркулю присущи все достоинства и недостатки электронных устройств в частности на их повышенную точность влияет температурное расширение штанги.

Проверка и регулировка штангенциркулей

Штангенциркули, как и любой измерительный инструмент, могут потерять свою точность и за нарушение настройки, механических повреждений и естественного износа.

Прямолинейность инструмента, со стороны боковых поверхностей и ребер, проверяется лекальной линейкой на отсутствие просвета.

Между соединенными губками штангенциркуля не должно быть светового зазора, а крайняя левая риска на нониусной шкале, должна строго совпадать с риской нуля на шкале штанги. Падение штангенциркуля даже с небольшой высоты может повлечь за собой изгиб губки относительно штанги.

Проверка прямолинейности инструмента

Даже самые незначительные изгиб создает недопустимый зазор между губками, приводящий к нарушению измерений. Такие изгибы можно выявить проверкой лекальным угольником класса точности не менее второго.

Контроль исправности губок на просвет

Между угольником, прижатым к штанге и измерительными поверхностями губок не должно быть светового зазора, но как видно на фото, он есть.

Выявленные изгибы можно исправить легкими ударами по ней в нужном направлении медным инструментом. После каждого ударного воздействия, следует проверка угольником на просвет. И так до полного восстановления перпендикулярности губки к штанге.

Зазор между сведенными губками виден на просвет

При выверенных и сведенных измерительных губках должно быть совпадение крайней левой риски нониусной шкалы с нулем на шкале штанги.

Механически закреплённые нониус позволяет откорректировать за счёт регулировки. Проверку цилиндрических губок на предмет износа у штангенциркулей типов ШЦ-2 и ШЦ-3 можно сделать микрометром.

Проверка на просвет губок для внутренних измерений на штангенциркуле ШЦ-1 не приведёт к объективной оценки, в силу того, что эти губки могут заходить друг за друга.

Их можно проверить замером калиброванных отверстий, в качестве которых могут быть использованы отверстия в новых подшипниках.

Глубиномер при сведённых губках должен быть строго на одном уровне с торцем штанги. На точность глубиномер проверяется измерением плоскостности, при котором результат измерения должен быть нулевым.

Регулировка перемещения рамки

На инструменте различных типов и моделей прижим рамки к штанге осуществляется пружиной. Пружина, установленная в рамке выгибом от штанги, имеет возможность регулировки прижимного усилия за счёт поджатия ее винтом.

Но вместе с этим уменьшается вероятность перекоса рамки при давлении на неё целью режима губок. Установка прижимной пружины в некоторых моделях может быть выгибом вниз. При такой установке, прижим не регулируется винтом и является равномерным по всей длине перемещениях рамки.

Что делать нельзя

1. Замерять детали при работающем двигателе.
2. Наносить разметочные риски на вращающиеся детали.
3. Нельзя использовать инструмент не по назначению.
4. Во избежание возможных повреждений инструмента, нельзя класть его на суппорт станка.

Что необходимо соблюдать

1. Инструмент с повышенной точностью требует размещение в точках или условиях изолированных от каких-либо источников температуры.
2. Необходимо регулярно смазывать штангенциркуль легкими маслами.

Измерение диаметра малого сферически-цилиндрического тела с помощью штангенциркуля

Цель 900 11 Измерить диаметр небольшого сфероцилиндрического тела штангенциркулем.

Аппарат
Штангенциркули, сферическое тело (маятник) или цилиндр и увеличительная линза.

Заполните форму для экспертного академического руководства!

Класс
— Класс 6 Класс 7 Класс 8 Класс 9 Класс 10 Класс 11 Класс 12

Целевой экзамен
JEENEETCBSE

+91

Предпочтительный временной интервал для звонка am12 pm1 pm2 pm3 pm4 pm5 pm6 pm7 pm8 pm9 pm10pm

Пожалуйста, укажите, что вас интересует
Живые занятияЗаписанные занятияСерии тестовСамообучение

Подтвердите OTP-код (обязательно)

Я согласен с условиями и политикой конфиденциальности.

Теория
Если с телом между губками, ноль шкалы нониуса лежит впереди Nth. деление основной шкалы, то показание основной шкалы (M.S.R.) = N.
Если n-е деление нониусной шкалы совпадает с любым делением основной шкалы, то показание нониусной шкалы (V.S.R.)
= n x (L.C.) (L.C. — наименьший отсчет нониуса штангенциркулей)
= n x (V.C.) (V.C. – постоянная нониуса штангенциркуля)
Общее показание, T.R. = МСР + В. С.Р. (LC = VC)
= N + n x (VC).

Диаграмма

Процедура

1. Определите постоянную нониуса (V.C.), т.е. наименьшее количество (L.C.) штангенциркулей, и запишите его пошагово.
2. Приведите подвижную губку BD в тесный контакт с неподвижной губкой AC и найдите ошибку нуля. Сделайте это три раза и запишите их. Если нет нулевой ошибки, запишите нулевую ошибку nil.
3. Откройте зажимы, поместите сферу или цилиндр между двумя зажимами A и B и отрегулируйте зажим DB так, чтобы он мягко обхватывал тело без чрезмерного давления на него. Затяните винт S, прикрепленный к нониусной шкале V.
4. Обратите внимание на положение нулевой отметки нониуса на основной шкале. Запишите показания основной шкалы непосредственно перед нулевой отметкой нониуса. Это показание (1ST) называется показанием основной шкалы (MSR).
5. Обратите внимание на число (n) деления нониуса, которое совпадает с некоторым делением основной шкалы.
6. Повторите шаги 4 и 5 после поворота корпуса на 90° для измерения диаметра в перпендикулярном направлении.
7. Повторите шаги 3, 4, 5 и 6 для трех разных позиций. Запишите наблюдения в каждом наборе в табличной форме.
8. Найдите общее показание и примените нулевую коррекцию.
9. Возьмите среднее значение различных значений диаметра и покажите, что в результате получается с соответствующей единицей измерения.

Наблюдения

1. Определение постоянной нониуса (наименьшее количество) штангенциркулем
   1 M.S.D. = 1мм
   10V.D.=9M.S.D.
   .-. 1 В.С.Д. = 9/10 СКО. = 0,9 мм.
   Vernier Constant, V.C. = 1 среднеквадратичное отклонение – 1 В.С.Д. = (1 – 0,9) мм = 0,1 мм = 0,01 см.
2. Ошибка нуля (i)……. см, (ii)…… см, (iii)……… см.
   Средняя ошибка нуля (е) =……… см.
   Средняя коррекция нуля (c) = – e =…………см.
3. Таблица диаметра (D)


Расчет
Средний скорректированный диаметр

Результат
Диаметр данной сферы/цилиндра равен……… …. см.

Меры предосторожности

1. Движение нониуса по основной шкале сделать плавным (при необходимости смазать маслом).
2. Постоянная нониуса и погрешность нуля должны быть тщательно определены и должным образом зарегистрированы.
3. Тело должно быть зажато между челюстями крепко, но осторожно (без чрезмерного давления на него со стороны челюстей).
4. Наблюдения должны производиться под прямым углом в одном месте и как минимум в трех разных местах.

Источники ошибки

1. Нониусная шкала может быть ослаблена на основной шкале.
2. Губки не должны располагаться под прямым углом к ​​основной шкале.
3. Отметки на шкале могут быть неточными и четкими.
4. Параллакс может присутствовать при наблюдениях. Связанное содержание 145 книг NCERT для классов с 6 по 12 — скачать бесплатно в формате PDF, обновлено для 2023–24 годов Прямой угол – определение, формула, примеры и часто задаваемые вопросы Геометрические фигуры – объяснение с примерами и списком геометрических фигур Сложные проценты – определение, формула, расчет, методы и примеры решений Дополнительные вопросы по математике для 9 класса с решениями Chapter Wise Основные документы JEE за предыдущий год Вопросы с решениями Химия Нитро, амины и азосоединения Демократические права Класс 9 Дополнительные вопросы Гражданское право Глава 6 Эссе на английском языке All that Glitters is not Gold для детей и студентов Эванс пытается пройти уровень O Важные вопросы Класс 12 Английский

   Диаметр небольшого сферического тела с помощью штангенциркуля

   Штангенциркуль

   рассчитать точные линейные меры. Он вычисляет прямолинейное расстояние между двумя точками с точки зрения непрофессионала. Это может быть так же просто, как компас с внутренней и внешней точками. Наконечники штангенциркуля сначала закрепляют так, чтобы они совпадали с точками, подлежащими регистрации, затем штангенциркуль убирают и расстояние между наконечниками оценивают с помощью линейки.

   Расположив губки штангенциркуля по обеим сторонам окружности, можно также использовать штангенциркуль для определения диаметра круглых и цилиндрических объектов. Штангенциркуль — незаменимый инструмент в вашем наборе инструментов.

   Штангенциркули имеют основную шкалу на одном конце и губку на другом. Нониусная шкала помещается в другую губку, которая скользит по основной шкале. Всякий раз, когда две губки соединяются, нули основной шкалы и шкалы нониуса должны совпадать. Если два нуля не совпадают, будет ошибка положительного или отрицательного нуля.

   Различные части штангенциркуля

   Первичная шкала

   Изготовлена ​​из стальной металлической полосы, одна кромка которой градуирована в сантиметрах, а другая в дюймах. В комплект входят как внутренние, так и внешние измерительные губки. Нули фокальной шкалы, а также нониус должны совпадать, когда две челюсти наследуют контакт. Если два нуля не совпадают, будет ошибка положительного или отрицательного нуля.

   Нониусная шкала

   Нониусная шкала перемещается по полосе. Фиксируется в любом положении по фиксатору.

   Внешние измерительные губки

   Внешние измерительные губки помогают определить внешний размер объекта.

   Внутренние измерительные губки

   Внутренние размеры объекта можно измерить с помощью внутренних измерительных губок.

   Зубец для измерения глубины

   Зубец для измерения глубины используется для измерения глубины объекта.

   Применение штангенциркуля

   Штангенциркуль чаще всего используется для вычисления расстояния до противоположных краев поверхности. Внутренние и внешние размеры объекта, а также его высота могут быть точно измерены. Он может похвастаться разрешением в одну десятую миллиметра.

   Измерение диаметра небольшого сферического цилиндрического тела с помощью штангенциркуля

   Цель

   С помощью штангенциркуля измерьте диаметр небольшого сферического цилиндрического тела.

   Прибор

   Увеличительная линза, штангенциркуль и сферическое тело (маятник) или цилиндр.

   Теория

   Если ноль нониуса опережает N-й. деление основной шкалы с телом между губками, то отсчет основной шкалы (M.S.R.) = N.

   Если n-е деление нониуса соответствует любому делению основной шкалы, измерение нониуса правильное (V.S.R.)

   =n×(L.C)(Минимальное количество нониусных штангенциркулей обозначается как L.C.)

   =n×(V.C)(V.C. обозначается как постоянная нониуса штангенциркуля)

   T.R.=M.S.R +V.S.RL.C.=V.C.

   =N+n×(V.C)

   Диаграмма



   Процедура

   1. Рассчитайте и запишите постоянную нониуса (V. C.) штангенциркуля, т.е. наименьшее количество (L.C.).

   2. Найдите ошибку нуля, приблизив подвижную губку BD к неподвижной губке AC. Сделайте это 3 раза и следите за своими результатами. Если нет нулевой ошибки, установите ее на nil.

   3. Откройте зажимы, поместите сферу или цилиндр между зажимами A и B и установите зажим DB так, чтобы он удобно обхватывал тело без чрезмерного давления. Затяните винт S, удерживающий нониусную шкалу V.

   4. Обратите внимание, где находится нулевая отметка нониуса на основной шкале. Непосредственно перед нулевой отметкой нониуса обратите внимание на показание основной шкалы. Это называется показанием основной шкалы (1ST) (MSR).

   5. Обратите внимание на номер деления нониуса (n), который соответствует делению основной шкалы.

   6. После поворота корпуса на 90 градусов повторите шаги 4 и 5, чтобы измерить диаметр в перпендикулярном направлении.

   7. Шаги 3, 4, 5 и 6 необходимо повторить для трех разных позиций. Составьте сводную таблицу наблюдений в каждом наборе.

   8. Примените нулевую коррекцию к общему показанию.

   9. Расчет среднего значения различных диаметров и отображение результата в соответствующих единицах измерения.


   Наблюдения

   Константа нониуса (наименьшее значение) определения штангенциркулем

   1 СКО=1 мм

   10 В.С.Д.=9 М.С.Д.

    1 Ч.С.Д.=910М.С.Д.=0,9 мм

   Расчет

   D=D1a+Db+D2a+D2b+D3a+D3b6

   Меры предосторожности

   Перемещение нониуса по основной шкале должны быть гладкими (при необходимости смазав маслом).

   Постоянная нониуса и погрешность нуля должны быть тщательно найдены и записаны.

   Тело должно быть прочно, но осторожно зажато между зубами (без чрезмерного давления на него со стороны челюстей).
