Коловороты и ручные дрели механические
Полезная информацияНазначение
До сих пор одним из самых распространенных инструментов для сверления отверстий в поверхностях считается коловорот. Не нуждается в подключении к источнику питания – работает от мускульной силы человека.
Виды ручных механических дрелей
- Коловорот имеет простую конструкцию и состоит из рамы и патрона, в котором закрепляется сверло. Рама изогнута и выполнена в виде неполного прямоугольника или скобы. В ее средней части есть рукоятка, которую можно свободно вращать. С одного конца скобы-рамы закреплен патрон, а с другого – круглая рукоять, чтобы нажимать на инструмент во время сверления. В раме может быть предусмотрена встроенная трещотка – храповый механизм для выбора направления вращения сверла.
- Ручная дрель с одного конца корпуса оснащена упором, чтобы удобнее было держать инструмент, а с другого – шпинделем, в котором фиксируется оснастка.
Когда используются ручные дрели
Преимущества, которыми обладают ручные инструменты, напрямую влияют на специфику их использования.
При отсутствии электроэнергии не обойтись без механических инструментов, с помощью которых отверстие можно сделать в любом месте и на любом этапе ремонтных или строительных работ. (Электроэнергия есть не везде и не всегда.)
Для создания очень аккуратных и точных отверстий
используются устройства с большим количеством оборотов. В деле выполнения отверстия в очень тонкой детали, например в электронной плате, у ручной дрели нет равных даже среди электроинструмента.
Если вы решили купить инструмент, который никогда вас не подведет, это можно сделать в нашем интернет-магазине. В рубрике представлены коловороты и ручные дрели от известных производителей: FIT, Kraftool, MATRIX, STAYER, STANLY и др. Вы можете купить любую модель ручной дрели по доступной цене. Просто позвоните по телефону 8-800-333-83-28: специалист даст вам подробную консультацию по выбранному товару и оформит заказ за несколько минут.
Дрель. Что это?
Ручной инструмент, с помощью которого высверливаются отверстия, называется дрелью. С ее помощью режущий инструмент вращается и производит сверление. Сами дрели и комплектующие можно найти у нас на сайте http://stil-instrument.ru.
История появления дрели
До конца 19 века вместо дрели использовали режущий сверлильный инструмент, изготовленный из обсидиана, каменных стержней, дерева из твердых пород.
Но в 19 веке был изобретен электродвигатель, и начали появляться инструменты для сверления на электродвигателях, которые они получили название электродрели.
Какие имеются дрели
На сегодняшний день имеется несколько видов дрелей, такие как:
• ручные дрели, в движение механизм дрели приводит человеческая сила, такие дрели не очень популярны;
• электрические дрели, их механизм в движение приводит малогабаритный электродвигатель и работают они от электросети в 220В. Электродрели делятся на три подгруппы:
1) обычная дрель, которая выполняет функции только сверления;
2) ударная дрель, она может выполнять непросто сверление, но и сверление с ударами;
3) перфоратор, считается профессиональным инструментом и может выполнять функции ударной дрели, также перфоратор используется для долбления;
• аккумуляторные дрели, они мобильны и не имеют шнура питания, а моторчик в дрели получает питание от аккумулятора. Такого вида дрели очень популярны сегодня;
• пневматические дрели, механизм таких дрелей приводит в движение сжатый воздух. Применяются пневматические дрели в основном на производствах, где имеется компрессор, который вырабатывает сжатый воздух.
Как выбрать необходимую дрель
Перед приобретением дрели, необходимо определиться со следующими параметрами:
• в какой сфере деятельности она будет применяться – промышленной или бытовой;
• какие виды работ будет выполнять дрель;
• с каким источником питания нужна дрель.
Определившись со всеми параметрами, можно на нашем сайте http://stil-instrument.ru выбрать то, что вам подойдет.
Как правильно эксплуатировать дрель
Перед началом использования дрели обязательно ознакомьтесь с инструкцией, которая должна прилагаться к инструменту при продаже. Если пользоваться дрелью по рекомендациям в инструкции, то вы можете быть уверенными в том, что дрель прослужит не только гарантийный срок, но и намного дольше.
Применять дрель необходимо строго по ее назначению, использовать режимы, рекомендуемые производителем, и не перегружать инструмент. Если строго следовать предписаниям, то дрель станет вашим незаменимым помощником на долгие годы.
Хранить дрель необходимо в кейсе, который прилагается в комплекте при продаже инструмента. Также необходимо периодически проводить профилактику дрели, проверять щетки и смазывать патрон. После работы инструмент необходимо чистить.
При неисправности дрели, ее необходимо отнести в ремонтную авторизированную мастерскую. Желательно где работают высококвалифицированные мастера, которые отвечают за качество выполненной услуги.
инженер поможет — Ручные дрели и коловороты
Ручная дрель
Поворот приводной рукоятки ручной дрели через редуктор вращает зажимной патрон. В патроне стоят три самоцентрирующихся кулачка, которые, в зависимости от модели, зажимают спиральное (винтовое)сверло до 9 мм в диаметре. У некоторых моделей редуктор закрыт металлическим кожухом для защиты от пыли и грязи.
Коловорот
Коловорот работает от вращения его изогнутой рамки по часовой стрелке при нажиме на круглую ручку в тыльной части инструмента. Круг, описываемый рамкой коловорота, называется вылетом или размахом, и размер коловорота выражается диаметром этого круга.
Большинство мастеров и пользуются коловоротами с размахом 250 мм, но выпускаются коловороты и с размахом 147 мм, и с размахом 300 мм.
Многие коловороты делаются с храповым механизмом (трещоткой), чтобы им можно было работать там, где невозможно сделать полный оборот рамки.
Когда сверло повернулось на максимально возможный в данной ситуации угол, рамку вращают против часовой стрелки и срабатывает храповой механизм. При этом патрон остается в фиксированном положении, пока не возобновится рабочее вращение по часовой стрелке, чтобы провернуть патрон со сверлом как можно дальше. Кольцевой переключатель на храповом механизме позволяет как менять на правление его срабатывания, так и фиксировать патрон.
Сверла для ручных дрелей
Покупайте только качественные сверла. Дешевые сверла не только быстро тупятся, но часто и сверлят неравно.
Спиральные сверла представляют собой два цилиндры. с двумя спиральными канавками для удаления отработанного материала из отверстия.
Центровые спиральные сверла
Такое сверло имеет центральный острый кончик и два острых выступа, чтобы волокна не отталкивали сверло. Оно способно аккуратно высверливать отверстия даже в торце для нагельных или штифтовых соединений.
Сверла для зенковки
Зенковочное сверло высверливает конусное углубление для шляпки шурупа при его ввинчивании впотай. Сначала высверливается отверстие под тело шурупа, которое одновременно является направляющим отверстием для зенковочного сверла.
Сверла для коловорота
Кулачки патрона коловорота предназначены для крепления специальных сверл с хвостовиками квадратного сечения.
Центровые сверла
Используются для сверления неглубоких отверстий. Единственный острый выступ (шпора) с одного края сверла сначала нарезает край отверстия, а затем режущая кромка с другой стороны сверла аккуратно выбирает отходный материал. Центровые сверла выпускаются в диапазоне от 6 до 500 мм.
Винтовое сверло
Винтовое, или шнековое, сверло в принципе схоже с центровым, но по его телу проходит винтовой выступ, или шнек, который удерживает необходимое направление при сверлении глубоких отверстий и удаляет отходную массу.
У него две шпоры (острых выступа) и две режущие кромки. На модели винтового сверла Дженнингса применяется двойная спираль. Эти сверла выпускаются в диаметрах от 6 до 38 мм, у сверл Дженнингса диапазон диаметров меньше — только до 25 мм.
Сверла с переменным диаметром
У таких сверл диаметр сверления регулируется в установленных пределах.
Нож со шкалой диаметров крепится в нужном положении подпружиненным зажимом или, в некоторых моделях, зубчатым колесом. Обычно имеются два типа ножей — для отверстий диаметром 1 2-38 и 22-75 мм.
Сверла для зенковки
Похожи на такие же сверла для ручных дрелей, но с квадратным хвостовиком под стандартный патрон коловорота.
Отвертка
Эта насадка превращает коловорот в мощную отвертку, способную развивать значительный крутящий момент при вкручивании больших шурупов.
Работа ручной дрелью и коловоротом
Изначально ручная дрель использовалась для высверливания небольших отверстий под шурупы и штифты. Коловорот имеет много применений, поскольку был создан специально для деревообработки. Зажатым в патроне острым сверлом он может легко делать даже большие отверстия
Установка сверла в ручную дрель
Некоторые патроны у ручных дрелей закручиваются и откручиваются специальным ключом, как и у электродрелей.
Чтобы регулировать положение кулачков обычной ручной дрели, держите патрон одной рукой, а другой поверните рукоятку привода против часовой стрелки. Вставьте сверло в патрон и зажмите кулачки движением по часовой стрелке. Проверьте центровку сверла в патроне перед началом работы.
Работа ручной дрелью
Аккуратно поставьте кончик сверла на деталь, затем слегка повращайте приводную ручку вперед и назад, пока сверло не войдет в дерево. Свободно вращайте ручку до выхода отверстия необходимой глубины. Чтобы не сломать тонкое сверло, позвольте самой дрели своим весом направлять сверление, поддерживая дрель в вертикальном положении, но не нажимая на нее.
Установка сверла в коловорот
Заприте храповой механизм, поставив кольцевой переключатель в среднее положение, затем, удерживая патрон, поверните рамку по часовой стрелке. Установите сверло с квадратным хвостовиком в раздвинутые кулачки и зажмите их, вращая рамку в обратном направлении.
Чтобы контролировать вертикальность сверления, попросите ассистента или помощника проследить за наклоном вперед или назад, а сами не давайте инструменту отклоняться в стороны. Можно установить на верстак в качестве ориентира угольник, но одновременно держать в поле зрения угольник и сверло довольно непросто. Можно работать коловоротом, держа его в горизонтальном положении, уперев круглую ручку в свой корпус.
Ходовой винт при работе входит в материал. Достигнув необходимой глубины, поверните рамку против часовой стрелки на пару оборотов, чтобы освободить ходовой винт, затем вытягивайте инструмент, перемещая рамку вперед и назад для извлечения сверла и удаления стружки. Если вы сверлите сквозное отверстие, зажмите заготовку у места выхода сверла, чтобы деталь не треснула. Либо можно перевернуть заготовку, как только покажется ходовой винт, и заканчивайте отверстие работая с другой стороны, а выходное отверстие ходового винта послужит направляющей.
ЗАТОЧКА СВЕРЛ
Сверла коловорота
Для заточки как винтового, так и центрового сверла используйте маленький плоский или трехгранный надфиль.
Заострите каждую шпору, обрабатывая ее изнутри надфилем. Никогда не обтачивайте ее внешнюю сторону. Уперев сверло ходовым винтом в верстак, заточите режущие кромки. Сверла с переменным диаметром затачиваются аналогично.
Спиральные сверла
Существуют специальные электрические машины для заточки сверл. Все, что вам надо сделать, это вставить сверло в машину кончиком вперед и включить ее. Также есть и специальные шаблоны, в которые вставляется сверло под нужным углом, а сам шаблон перемещается по наждачной бумаге. Большинство деревообработчиков затачивают сверла посредством вращения их кончиков, прижатая к вращающемуся кругу точила. Не нажимайте слишком сильно и старайтесь равномерно заточить обе режущие кромки, чтобы не сместился центр сверла.
Центровое сверло
Затачивайте режущие кромки и щпоры надфилем с заостренным кончиком. Обеспечьте равномерную заточку обеих сторон.
Источник: Библия работ по дереву / А.
Джексон, Д. Дэй; пер. с англ. Ю.Е.Суслова.- Москва: АСТ: Кладезь, 2015. — 320 с. [ил.] — (Мастер Золотые руки).
Дрель. История создания дрели. Виды дрелей.
Дрель. История создания дрели. Виды дрелей.
Дрели.
Дрель — это ручное механическое, пневматическое или электрическое устройство (инструмент), предназначенное для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах.
История дрели.
Ручные устройства для сверления отверстий известны человечеству уже давно. Судя по археологическим раскопкам, прототипы ручных дрелей существовали даже в эпоху Неолита. Изготавливалось сверло, которое вращалось при помощи обёрнутой вокруг него тетивы от лука, древко которого служило рукоятью. Поступательные движения лука раскручивали сверло, благодаря чему можно было делать отверстия даже в камне, а также – добывать огонь при помощи силы трения.
Устройства для сверления постоянно совершенствовались, сначала появились буры и коловороты.
Прообраз ручной дрели — ручной коловорот.
Сейчас коловороты при строительных и ремонтных работах используются крайне редко. Их место прочно заняли одно- и двухскоростные ручные дрели.
Ручная односкоростная дрель.
Двухскоростные ручные дрели являются вариантом более популярным и практичным, потому как позволяют, путём перестановки ручки с одного на другой приводной вал, менять скорость вращения сверла относительно частоты вращения вала ручкой.
Ручная двухскоростная дрель.
В настоящее время среди механических дрелей наибольшей популярностью обладает двухскоростная дрель с двухступенчатым мультипликатором, за счёт которого значительно ускоряется скорость вращения сверла, в виду чего мультипликатор ещё называется ускорителем.
Сверло располагается в патроне, способном регулироваться таким образом, чтобы дрель можно было использовать со свёрлами разной толщины, при этом надёжно закрепляя их. Ускоритель связан с ручным приводом, вращая который, мы приводмм сверло в движение. Наконец, остов дрели с упором помогает надёжно прижать дрель к материалу, значительно сократив время сверления и упростив его процесс.
Основное достоинство ручной дрели в том, что конструкция её очень проста. Ручная дрель этот инструмент предельно надёжный, легко ремонтируется в случае поломки, и недорого стоит. А в местах, где нет электричества, такая дрель вообще незаменима.
Электродрели.
Электродрель — это устройство, использующее в качестве привода, при сверление, электрический двигатель.
Кто изобрёл первую электрическую дрель?
В первые, электрическая дрель упоминается в 1868 году, благодаря механику — дантисту Джорджу Грину, применившему на практике в зубоврачебном кабинете конструкцию из двигателя, гибкого вала и наконечника.
По сути это было «бормашина».
Об этой разработке Грина узнал Самуэль Уайт — американский предприниматель. И уже с 1872-го года компания Самуэля Уайта «S. S. White Company» запустила серийный выпуск таких сверлильных бормашин для стоматологии.
Но сверление было остро востребовано при строительных и ремонтных работах.
В 1889 году, инженер Артур Джеймс Арнот смог совместить в одном устройстве сверло и электрический двигатель.
В 1895 году, братья Карл и Вильгельм из немецкого города Штутгарт запатентовали электрическую дрель, которой можно было работать, держа ее в руках.
В 1895 году Вильгельм Файн наладил серийное производство дрели с электродвигателем для строительных работ. Правда в то время это был двуручный инструмент с довольно крупногабаритной конструкцией.
В 1916 году два приятеля, Дункан Блек и Алонзо Декер (Балтимора, США), основавшие компанию «Black&Decker», вдохновившись дрелью Файна и популярным в то время пистолетом Кольт, решили объединить эти два образа в одной конструкции, и представили первую электрическую дрель с пистолетной рукояткой, выключателем куркового типа, и электромотором.
В 1917 году, Артур Джеймс Арнот, работавший в то время в компании «Black&Decker», получил патент на изобретение выключателя и удобной пистолетной рукоятки для электродрели.
Именно, компания «Black&Decker» считается первым производителем электрической дрели со знакомым нам современным дизайном и максимально адаптированной для удобной работы конструкцией.
Предложенная компанией «Black&Decker» схема электродрели оказалась настолько практична и популярна, что выпускается многими производителями — по сей день.
На фотографии электродрель «AEG».
Пневмодрели.
Пневматическая дрель – это устройство (инструмент), которое используется для сверления на конвейерных линиях в разных сферах промышленности.
Пневматические дрели разделяют по мощности, исполнению, наличию реверса и максимально возможному диаметру сверления. Есть следующие виды пневмодрелей:
Прямые — выполняются так, что ось двигателя и ось патрона совпадают.
В основном, их форма также схожа с пистолетом.
Торцевые — внешне напоминают отвертку.
Угловые — ось вращения патрона размещается под углом к корпусу.
Минимальная скорость вращения пневматической дрели равна 250 оборотов в минуту, а наибольшая в турбинных аппаратах доходит до 18000 оборотов в минуту.
На фотографии дрель пневматическая «Sigma 6736011».
Дрель. История создания дрели. Виды дрелей.
Женский сайт: Я-самая-красивая.рф (www.i-kiss.ru)
Дрели для сверления отверстий — Энциклопедия по машиностроению XXL
На фиг. 91, а изображена схема электрической дрели для сверления отверстий. В металлический корпус 2 дрели вмонтирован электродвигатель 8, якорь 7 которого начинает вращаться при нажатии на пусковой рычаг 1. Шестерни 5 и б передают вращение шпинделю 4, а последний вращает патрон 5 дрели, в котором закрепляется сверло.
[c.221]Кроме ручных дрелей, для сверления отверстий применяются пневматические и электрические дрели. [c.173]
Электрическая машинка для нарезания резьбы устроена так же, как и электрическая дрель для сверления отверстий отличается она от дрели только уменьшенным числом оборотов и наличием обратного (холостого) хода, ускоренного против рабочего хода в три раза. Применение таких машинок позволяет сократить время на нарезание резьбы по сравнению с нарезанием вручную примерно в пять раз. Нарезание резьбы электрической машинкой выполняется так же, как и ручной дрелью. [c.205]
Дрели для сверления отверстий 644, 647 Дробеметы 527 [c.859]
Для сверления отверстий при сборке применяют дополнительные насадки к электрическим или пневматическим дрелям, расширяющие их технологические возможности (фиг. 19—22).
[c.
883]
На фиг. 91,6 изображена пневматическая дрель для сверления небольших отверстий, В металлический корпус 4 дрели впрессован статор 7 пневматического двигателя турбинного типа, а ротор 6 установлен в шарикоподшипниках 5 и 5 и начинает вращаться по.т действием сжатого воздуха. Впуск воздуха осуществляется через шариковый клапан при нажиме на пусковой рычаг. Струя сжатого [c.221]
Для сверления отверстий вручную и на месте ремонта применяют дрели и трещотки. Наиболее распространенными для ручного сверления являются электрические или пневматические дрели (фиг. 3-4). [c.29]
Ручную дрель с конической передачей (рис. 1, г) используют для сверления отверстий диаметром до 8 мм. Состоит она из стального стержня 2, на котором неподвижно укреплены рукоятки 3 и 7 и шляпка 1. При вращении рукоятки 7 движение передается большой [c.219]
Ручная дрель (фиг. 119) ирименяется для сверления отверстий диаметром до 6 мм.
Вращаюш аяся часть дрели, в которой закрепляется сверло при помощи патрона, называется шпинделем. Вращение шпинделя осуществляется при помощи ручки и зубчатой передачи.
[c.173]
Сверла перовые представляют собой простой режущий инструмент (фиг. 153, а). Они применяются главным образом в трещотках и ручных дрелях для сверления неответственных отверстий диаметром до 25 мм. [c.189]
Ручные дрели. Для сверления одиночных отверстий в труднодоступных местах и деталях больших размеров применяют ручные дрели (табл. 50). [c.100]
Для сверления отверстий в труднодоступных местах применяют угловые пневматические и электрические дрели, у которых инструмент располагается под углом к корпусу. С этой же пелью широко применяют насадки к механизированному инструменту, дающие возможность поворачивать сверло под углом к корпусу дрели. Одиночные отверстия в труднодоступных местах при отсутствии угловой дрели сверлят трещотками.
[c.241]
Наиболее распространенным механизированным приспособлением для сверления отверстий являются ручные пневматические и электрические дрели, которые заменяют обыкновенную дрель и трещотку. [c.186]
Пневматическая дрель (фиг. 269). Для сверления отверстий диаметром до 6 мм применяется пневматическая дрель. Дрель приводится в действие сжатым воздухом под [c.186]
Пневматические и электрические дрели применяются не только для сверления отверстий. С их помощью можно производить и другие слесарные работы нарезание резьб, зенкование, развертывание, притирку клапанов, завинчивание гаек и пр. [c.187]
Для сверления отверстий небольших диаметров применяют дрели. [c.141]
Электрические дрели выпускают с числом оборотов от 350 до 3600 в минуту и весом от 1,5 до 10 кг. Они применяются для сверления отверстий диаметром до 23 мм. [c.142]
Пневматические дрели выпускают весом от 0,8 до 2,5 кг с числом оборотов от 850 до 3500 в минуту.
Пневматические дрели применяют для сверления отверстий диаметром от 5 до 10 мм.
[c.143]
Дрели с поршневым двигателем весят от 10 до 34 кг. Их используют для сверления отверстий диаметром до 70 мм. [c.499]
Пневматические и электрические дрели механизируют процесс сверления к облегчают ручной труд. Пневматические дрели работают под действием сжатого воздуха, давление которого 5…6 кгс см . Они бывают поршневые и роторные. Пневматические дреЛи с роторным двигателем легче. —от 1,5 до 14 кг. Их применяют для сверления отверстий диаметром.от 6 до 22 мм. Дрели с поршневым двигателем массой от 12 до 20 кг используют для сверления отверстий диаметром от 22 до 32 мм. [c.442]
Для сверления отверстий малого диаметра (2—3 мм) могут быть использованы ручные пневматические дрели турбинного типа (фиг. 70), изготовление которых несложно. Через диск 1 с отверстиями-соплами воздух попадает на лопатки турбинки 2, закрепленной на шпинделе 3. [c.95]
Электрические дрели применяют для сверления отверстий диаметром до 25 мм (рис. 143). Приводом электрической дрели служит электродвигатель 3, вмонтированный в корпус 2. На валу электродвигателя закреплены зубчатое колесо 6, передающее вращение на зубчатое колесо и шпиндель с патроном 5, в котором крепится сверло. Электродрель включается нажимом на курок 1. Электрические дрели изготовляют с числом оборотов от 300 до 3600 в минуту и весом от 1,5 до 10 кГ [15—100 н]. [c.406]
Ручная дрель. Для сверления ручной дрелью (рис. 165, а) сверло зажимают в патроне 5 дрели, левой рукой берутся за неподвижную ручку 1, а правой — за подвижную 4 н, упершись грудью в упор 5, начинают правой рукой вращать ручку дрели. При этом через зубчатую передачу в коробке 2 сверлу сообщается вращательное движение. При сверлении следят за тем, чтобы сверло точно направлялось по оси отверстия. [c.138]
Приспособление для сверления отверстий под шплинты. При болтовом соединении деталей, работающих в тяжелых условиях, применяются корончатые гайки, которые требуют шплинтовки. Отверстие под шплинт можно сверлить только после навинчивания и затягивания гайки, так как при предварительном сверлении отверстия последнее может не совпасть с шлицем в гайке. Сверление этих отверстий ручными дрелями непроизводительно, а применение пневматических и электродрелей затруднено тем, что часто гайки, требующие шплинтовки, расположены неудобно. Удерживать дрель в нужном положении трудно, достаточного [c.59]
Новатор А. Н. Васильев на базе стандартной ручной дрели предложил для этих целей ручную дрель с поворотным устройством. Такая дрель может найти применение для сверления отверстий, зенкования и т. п. в стесненных местах, недоступных для работы с обычной дрелью. [c.137]
Для очистки поверхностей от коррозийных налетов и загрязнений используются электродрели типа ЭСД-25 (рис. 132), приме-няющиеся для сверления отверстий. В патрон дрели вставляется специальный держатель с хвостовиком, к которому прикрепляется диск из дерева с металлической щеткой. Для очистки трубопроводов диск имеет по ободу радиальное углубление, по которому укрепляются штифты металлической щетки. Для очистки плоских поверхностей применяются плоские щетки. Электродрель типа ЭСД-25 имеет следующую характеристику мощность электромотора 0,33 кет, число оборотов 2750 об/мин., [c.358]
Оборудование, применяемое при механизации изготовления металлической обшивки и кожухов, довольно разнообразное и аналогично оборудованию, применяемому при изготовлении вентиляционных установок. Для сверления отверстий при изготовлении обшивки и конусов применяются электрическая сверлилка С-363 пистолетного типа, электрические дрели и пневматический сверлильный инструмент. [c.363]
Для сверления отверстий малого диаметра (2—3 мм) применяют ручные пневматические дрели турбинного типа (рис. 7). Через крышку 1 с отверстиями-соплами воздух попадает на лопатки турбинки 2 и вращает ее вместе со шпинделем с частотой до 30 ООО об мин. На переднем конце шпинделя предусмотрена цанга для закрепления инструмента. [c.584]
Если на месте работ есть сжатый воздух, получаемый от компрессора, для сверления отверстий следует пользоваться пневматической дрелью, приводимой в действие сжатым воздухом. [c.93]
Электродрель по дереву типа ЭСД-2 (рис. 230) применяется для сверления отверстий в шпалах и брусьях. Шпалы перед сверлением в них отверстий раскладывают в ряд на ровной поверхности. Во время сверления на электродрель слегка нажимают, но так, чтобы не перегружать электродвигатель. Сверло время от времени вынимают, чтобы предупредить зажим его стружками. При заедании сверла электродвигатель отключают. Электрическая дрель типа ЭСД-2 весит 10,2 кг. Потребляемая ею мощность 0,4 кВт. [c.229]
Дрель ЭСД-2 (рис 23) для сверления отверстий в деревянных шпалах и брусьях, а также в дюбелях железобетонных шпал состоит из встроенного электродвигателя с выключателем, зубчатого цилиндрического двухступенчатого редуктора со шпинделем и двух рукояток Конец шпинделя имеет конус Морзе № 2 и стопорный винт, препятствующий выпаданию сверла из конуса Максимальный диаметр сверла 23,5 жл. Направление вращения сверла изменяется поворотом кабельной вилки на 180°. Максимальная глубина сверления составляет [c.218]
Дрель С-455 для сверления отверстий в деревянных изделиях может быть использована и для сверления отверстий в металле. Она состоит из двигателя модели АН-51-2, двухступенчатого редуктора и шпинделя. Максимальный диаметр сверла под конус Морзе № 2 составляет 32 мм. [c.218]
Для сверления отверстий небольших диаметров применяют ручные дрели. Такая дрель (рис. 70) состоит из корпуса 2, установленного в этом корпусе шпинделя 1 и зубчатых колес 3 и 4, через которые приводят шпиндель во вращение посредством ручки 5. Сверло закрепляют в патроне 5, навернутом на резьбу шпинделя. [c.131]
Для сверления отверстий в металлических конструкциях и в других деталях в условиях, когда пользоваться электрической дрелью невозможно, заменяют дрель трещоткой (рис. 71). Инструмент состоит из шпинделя 1 с укрепленным на нем храповым колесом 2, храповика 3 с рукояткой 4 и собачкой 5, патрона б для 9 131 [c.131]
Электрические и пневматические дрели при необходимости могут быть установлены в специальные стойки и использоваться как для сверления отверстий, так и для их развертывания. [c.227]
Для сверления и развертывания отверстий применяют пневматические дрели различных типов. Обычно для электромонтажных работ применяются угловые дрели, обеспечивающие сверление отверстий в труднодоступных местах. [c.464]
Ручная дрель (рис. 278) применяется для сверления отверстий диаметром до 10 мм. На шпинделе 1 установлено коническое зубчатое колесо 8, которое может соединяться с коническим колесом 3. В этом случае при вращении вала 2 рукояткой шпиндель 1 получает одно число оборотов, а при соединении зубчатого [c.309]
Находят применение специальные приспособления для сверления отверстий при помощи дрели, оборудовашюй электромагнитной скобой для сверления отверстий в труднодоступных местах. Электромагнитная скоба быстро без крепления устанавливается на деталь, подлежащую сверлению, и удерживается на ней силой магнитного поля, достаточной для преодоления осевого усилия при сверлении, рассчитанного на максимальный диаметр сверла. Электромагнитная скоба состоит (рис. 284, а) из основания 3, внутри которого расположены электромагнитные катушки пу- [c.479]
Для сверления отверстий в деталях повышенной твердости дрелями и на станках. Изготовляются из твердога сплава ВК5М и ВКЮМ [c.67]
Ручные дрели применяют для сверления отверстих диаметром до 8 мм. [c.142]
Для сверления отверстий малого диаметра (2—3 мм) под шплинты и стопоры иногда применяют ручные пневматические сварлилки-дрели турбинного типа (фиг. 53). Особенностью та-ких сверлилок является наличие диска 1 с отверстиями-соплами, из которых вытекающие струи воздуха направляются на лопатки турбинки 2, закрепленной на шпинделе 3. Включение подачи воздуха осуществляется пальцевым курком 5, положение которого фиксируется шариком, удерживаемым пластинчатой пружинкой. Сверло или другой инструмент закрепляют цанговым патроном 4. В зависимости от давления воздуха шпиндель такой сверлилки делает 10—14 тыс. об/мин. Конструкция машины очень проста. [c.109]
Угловые сверлильныемашинки. Для сверления отверстий в труднодоступных местах, там, где обычной дрелью работать трудно, применяют угловые сверлильные машинки, работающие на сжатом воздухе. На рис. 166, г показана угловая сверлильная машинка РСУ-8, предназначенная для сверления отверстий диаметром до 8 мм, зенкования и развертывания отверстий диаметром до 16 мм. Сверла крепятся в трехкулачковом патроне. Ниже приведена техническая характеристика угловой сверлильной машинки. [c.135]
На рис. 8, а показана малогабаритная электродрель пистолетного типа мод. С-451. Она предназначена для сверления отверстий диаметром до 6 мм. Шпиндель дрели делает 3000 об мин, габаритные размеры дрели 220 X 70 X130 а вес без патрона и кабеля 1,6/сГ. Электродрель подключается к трехфазной сети переменного тока напряжением 36 в, частотой 200 гц потребляемая мощность 120 вт. Электродрель состоит из корпуса 1, электродвигателя 2, промежуточной стенки 3, корпуса редуктора 4 и шпинделя 5. Ротор электродвигателя вращается на двух шариковых подшипниках, один из которых смонтирован в корпусе 1, а другой — в промежу- [c.25]
Неразъемное соединение, образуемое посредством ряда заклепок, называется заклепочным щвом. Для сверления отверстия под заклепки применяют дрели. Под потайные головки на отверстиях снимают фаски с помощью зенковок или сверл большего диаметра, устанавливаемых в дрель. [c.204]
Для сверления отверстий в металлических конструкциях, при невозможности использования электрической дрели последнюю заменяют трещоткой (рис. 95). Инструмент состоит из шпинделя /, на котором укреплено храповое колесо 2, храповика 3 с рукояткой 4 и собачкой 5, патро- на 6 для крепления сверла, винта 7 с навернутой на него гайкой 8, заканчивающейся упором 9. [c.161]
Электродрель (рис. 4) применяется при ремояте для сверления отверстий в труднодоступных местах непосредственно на рабочем месте. Электродрель С-451 используется для сверления отверстий диаметром до 6 мм. Шпиндель дрели делает 3000 об/мин габаритные размеры дрели 220X70X130 мм масса без патрона и кабеля 1,6 кг. Подключается к сети переменного тока напряжением 36 В и частотой 20 Гц, потребляемая мощность 120 Вт. [c.27]
| 1 |
Дрель ручная механическая двухскоростная PWWe 13 DERBY ПОЛЬША. Оригинал в наличии на выставке. |
||
| 2 |
Дрель ручная механическая «ДР-2» Учреждение ЯВ-48 (ИК — исправительная колония Главное управление исполнения наказаний ГУИН МВД СССР), одна из площадок Челябинского тракторного завода, Челябинск, 1982, СССР Оригинал в наличии на выставке. |
||
| 3 |
Дрель ручная механическая УППИ ВОС г.Реж ( Учебно-производственное предприятие — интернат Всесоюзного Общества Слепых) г.Реж, СССР, 1945-1980 Оригинал в наличии на выставке. |
||
| 4 |
Дрель ручная механическая DERBY патрон до 6 мм, Польша, СССР Оригинал в наличии на выставке. |
||
| 5 |
Дрель ручная механическая Петропавловский Завод Малолитражных Двигателей, Казахстан, СССР, 1960-1980 Оригинал в наличии на выставке. |
||
| 6 |
Дрель ручная механическая Кировский завод «Красный инструментальщик», Киров, СССР Оригинал в наличии на выставке. |
||
| 7 |
Дрель ручная механическая Goodell-Pratt, Shelburne Falls, Greenfield, Massachusetts, США, 1900-1929 Оригинал в наличии на выставке. |
||
| 8 |
Дрель ручная механическая Киров артель Север чугун, патрон до 12 мм, Киров, СССР, 1920-1930 Оригинал в наличии на выставке |
||
| 9 |
Дрель ручная механическая КЗТС, ЗТС (Коломенский завод тяжелого станкостроения), ручка переставляется в несколько положений, Коломна, СССР Оригинал в наличии на выставке
|
||
| 10 |
Дрель ручная механическая Millers Falls Co (поглотила Goodell-Pratt, Shelburne Falls, Greenfield, Massachusetts), трофейная ВОВ, Миллерс-Фоллз, штат Массачусетс, США, 1930-1945 Оригинал в наличии на выставке |
||
| 11 |
Дрель ручная механическая РМЗ (Яранский механический завод), Яранск, СССР Оригинал в наличии на выставке |
||
| 12 |
Дрель ручная механическая Хирургическая ЗАВОД ТЕХНОЛОГ, МОСКВА, СССР, 1940г Оригинал в наличии на выставке. |
||
| 13 |
Дрель ручная механическая Артель «ЭЛЕКТРОМАШСТРОЙ» в дальнейшем ЛЕНИНГРАДСКИЙ ЗАВОД «ЭЛЕКТРОИНСТРУМЕНТ» УПРАВЛЕНИЯ ОБЩЕГО МАШИНОСТРОЕНИЯ, Санкт-Петербург, СССР, 1935-1958 Оригинал в наличии на выставке. |
||
| 14 |
Дрель ручная механическая ЗМ Киров, СССР Оригинал в наличии на выставке. |
||
| 15 |
|
Дрель ручная механическаяPWWc-6 DERBY, патрон до 6 мм, вся залита краской, но сохранилось клеймо на стволе дрели, Польша, СССР Оригинал в наличии на выставке. |
|
| 16 |
Дрель ручная механическая ОЗРС (Одесский завод радиальных станков), Украина, СССР Оригинал в наличии на выставке. |
||
| 17 |
Дрель ручная механическая (производитель неизвестен), СССР Оригинал в наличии на выставке. |
||
| 18 |
Дрель ручная механическая НСЗ (Новочеркасский станкостроительный завод), СССР, 1975-1985 Оригинал в наличии на выставке. |
||
| 19 |
Дрель ручная механическая УППИ ВОС г.Реж ( Учебно-производственное предприятие — интернат Всесоюзного Общества Слепых) Реж, СССР, 1945-1980 Оригинал в наличии на выставке. |
||
| 20 |
Дрель ручная механическая Сокол, производитель неизвестен, по одной версии следы ведут на Украину, СССР, 1950-1980 Оригинал в наличии на выставке. |
||
| 21 |
Дрель ручная механическая КЗТС, ЗТС (Коломенский завод тяжелого станкостроения), г. Коломна, СССР, 1950-1980 Оригинал в наличии на выставке. |
||
| 22 |
Дрель ручная механическая Петропавловский Завод Малолитражных Двигателей, Казахстан, СССР, 1960-1980 Оригинал в наличии на выставке. |
||
| 23 |
Дрель ручная механическая Серпуховский радиотехнический завод (АО РАТЕП, концерн Алмаз-Антей), копия Millers Falls модель № 2, СССР, 1983 Оригинал в наличии на выставке. |
||
| 24 |
Дрель ручная механическая ЛЯР (производитель неизвестен), СССР Оригинал в наличии на выставке. |
||
| 25 |
Дрель ручная механическая ДР-02, Завод Контур, Чебоксары, СССР Оригинал в наличии на выставке. |
||
| 26 |
Дрель ручная механическая ЗСА ( Завод специальных автомобилей Нижний Новгород???) СССР Оригинал в наличии на выставке. |
||
| 27 |
Дрель ручная механическая двухскоростная ДР-10А, КСПО-Киевское станкостроительное производственное объединение им. М.Горького, СССР Оригинал в наличии на выставке. |
||
| 28 |
Дрель ручная механическая (производитель неизвестен), СССР Оригинал в наличии на выставке |
||
| 29 |
Дрель ручная СВЗ (Станкоинструментальный Средневолжский станкозавод), Самара, СССР Оригинал в наличии на выставке. |
||
| 30 |
Дрель ручная механическая ОЗРС (Одесское станкостроительное производственное объединение, Одесский завод радиально-сверлильных станков), СССР Оригинал в наличии на выставке. |
||
| 31 |
Дрель ручная механическая МСЗ (Московский станкостроительный завод) СССР Оригинал в наличии на выставке. |
||
| 32 |
Дрель ручная механическая двухскоростная завод «Электробытприбор», г. Киров, СССР, 1970 Оригинал в наличии на выставке. |
||
| 33 |
Дрель ручная механическая двухскоростная КЗСА (Киевский завод станков-автоматов им. Горького), Киев, СССР Оригинал в наличии на выставке. |
||
| 34 |
Дрель ручная механическая ГМЗ (Горловский машиностроительный завод им. С.М. Кирова), Украина, СССР Оригинал в наличии на выставке. |
||
| 35 |
Дрель ручная механическая НК или NC (производитель неизвестен) СССР Оригинал в наличии на выставке. |
||
| 36 |
Дрель ручная механическая Петропавловский Завод Малолитражных Двигателей, интересна самодельная ручка из оргстекла, Казахстан, СССР, 1960-1980 Оригинал в наличии на выставке. |
||
| 37 |
Дрель ручная механическая двухскоростная Московский завод металлических хозяйственных изделий (МХИ) №6 (Москва, Зюзино, Внутренний пр-д, 8). В 90-х годах — АО «ТИМП», СССР Оригинал в наличии на выставке. |
||
| 38 |
Дрель ручная механическая (производитель неизвестен) СССР Оригинал в наличии на выставке. |
||
| 39 |
Дрель ручная механическая предприятие при колонии я/ц — 34/1, Тюмень (Главное управление исполнения наказаний ГУИН МВД СССР), СССР Оригинал в наличии на выставке. |
||
| 40 |
Дрель ручная механическая НКМП Красное Знамя (Наркомат местной промышленности Завод Красное Знамя), Рязань, СССР Оригинал в наличии на выставке. |
||
| 41 |
Дрель ручная механическая ДР-2А РЛЗ (Ростовский литейный завод отделился от Ростсельмаш???) СССР, 1968 Оригинал в наличии на выставке. |
||
| 42 |
Дрель ручная механическая Goodell-Pratt Company Tools Miths Greenfield. Mass. U.S.A. PAT. MAR. 31. 1896 Виртуальная коллекция. |
||
| 43 |
Дрель ручная механическая VICTOC Индия Виртуальная коллекция. |
||
| 44 |
Дрель ручная механическая (производитель неизвестен) СССР Оригинал в наличии на выставке. |
||
| 45 |
Дрель ручная механическая двухскоростная ДР-10А, КСПО-Киевское станкостроительное производственное объединение им. М.Горького, СССР Оригинал в наличии на выставке. |
||
| 46 |
Дрель ручная механическая КЗСА (Киевский завод станков — автоматов имени Горького), Киев, СССР Оригинал в наличии на выставке. |
||
| 47 |
Дрель ручная механическая ?Пм-АЗ?? (производитель неизвестен) СССР Оригинал в наличии на выставке. |
||
| 48 | клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен) СССР Оригинал в наличии на выставке. |
|
| 50 |
Дрель ручная механическая Завод имени Я. М. Свердлова (бывший Охтинский пороховой завод Санкт-Петербург), во время ВОВ каждый второй снаряд и каждая третья авиабомба, изготовленные в СССР, выпущены на заводе. Джержинск, Нижегородская область, СССР Оригинал в наличии на выставке. |
||
| 51 |
клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен) СССР Оригинал в наличии на выставке. |
|
| 52 |
Дрель ручная механическая двухскоростная PWWe10 DERBY, Польша, СССР Оригинал в наличии на выставке. |
||
| 53 |
Дрель ручная механическая CLIPPER, Англия, 1920-1930 Оригинал в наличии на выставке. |
||
| 54 |
Дрель ручная механическая ЯМЗ (Яранский механический завод другой логотип), СССР Оригинал в наличии на выставке. |
||
| 55 |
Дрель ручная ВИСТАН (Витебский станкостроительный завод), Белоруссия, СССР Оригинал в наличии на выставке. |
||
| 56 |
Дрель ручная механическая Фабрика по ремонту металлических изделий № 2, СССР Оригинал в наличии на выставке. |
||
| 57 |
Дрель медицинская ручная механическая для сверления и проведения спиц КЗМО (КОНСТАНТИНОВСКИЙ ЗАВОД МЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ), Украина, СССР Оригинал в наличии на выставке. |
||
| 58 |
Дрель ручная механическая двухскоростная Завод металических изделий ОМП (городской отдел местной промышленности Утв. пост. СНК РСФСР 3 ноября 1939 г. (СП РСФСР 1939 г. № 10, ст. 35)) г.Киров, 1930-1940, Киров, СССР Оригинал в наличии на выставке. |
||
| 59 | клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен) 1940-1950, СССР Оригинал в наличии на выставке. |
|
| 60 | клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен) 1930-1960, СССР Оригинал в наличии на выставке. |
|
| 61 |
Дрель ручная механическая ЗТМ (Харьковский завод транспортного машиностроения имени В. А. Малышева), Украина, СССР Оригинал в наличии на выставке. |
||
| 62 |
Дрель ручная механическая, аллюминиевый корпус Каменский машиностроительный завод им. 50-летия Советской Украины, Украина, СССР Оригинал в наличии на выставке. |
||
| 63 |
Дрель ручная механическая ФСИН (Главное управление исполнения наказаний ГУИН МВД СССР) Предприятие при колонии ОД 1/2, Владимир. СССР Оригинал в наличии на выставке. |
||
| 64 |
Дрель ручная механическая двухскоростная СтанкоSIB, Новосибирск, РФ, 1993 Оригинал в наличии на выставке. |
||
| 65 |
Дрель ручная механическая двухскоростная (Горловский ордена Трудового Красного Знамени машиностроительный завод им. С.М. Кирова ) Украина, СССР Оригинал в наличии на выставке. |
||
| 66 |
Дрель ручная ДР-2А ОЧЕР (Очёрский Машиностроительный завод), Пермский Край, Очер, СССР Оригинал в наличии на выставке. |
||
| 67 |
Дрель ручная механическая двухскоростная (Горловский ордена Трудового Красного Знамени машиностроительный завод им. С.М. Кирова ) Украина, СССР Оригинал в наличии на выставке. |
||
| 68 | клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен) 1930-1960, СССР Оригинал в наличии на выставке. |
|
| 69 |
Дрель ручная механическая ХТЗ (Харьковский тракторный завод) Украина, СССР Оригинал в наличии на выставке. |
||
| 70 |
Дрель ручная механическая Завод «ИСКРА», г. Москва, СССР Виртуальная коллекция. |
||
| 71 |
Дрель ручная механическая Воткинский Ордена Ленина машиностроительный завод, СССР, до 1964 года Оригинал в наличии на выставке. |
||
| 72 |
Дрель ручная механическая Донецкий завод «Эталон“, Украина, СССР, 1975-1981 Виртуальная коллекция. |
||
| 73 |
Дрель ручная механическая ЯРМЗ (ЯГОДНИНСКИЙ РЕМОНТНО-МЕХАНИЧЕСКИЙ ЗАВОД), пос. Ягодное, Магаданская область, СССР Виртуальная коллекция. |
||
| 74 |
Дрель ручная механическая Учебно-производственное предприятие всероссийского общества глухих Москва (не точное соответствие клейма) СССР 1962-1967 Оригинал в наличии на выставке. |
||
| 75 |
Дрель ручная механическая двухскоростная (производитель неизвестен) СССР Виртуальная коллекция. |
||
| 76 |
Дрель ручная механическая двухскоростная Кировское производственное объединение “Электробытприбор”) Сегодня называется ООО “Веста” (ОАО “Веста»), СССР Оригинал в наличии на выставке. |
||
| 77 |
Дрель ручная механическая двухскоростная Киевский завод зубоврачебных инструментов ??? 1955, Украина, СССР Оригинал в наличии на выставке. |
||
| 78 |
Дрель ручная механическая двухскоростная. ЯМЗ (Ярославский Моторный Завод) СССР Оригинал в наличии на выставке. |
||
| 79 |
Дрель ручная механическая двухскоростная (производитель неизвестен) СССР Виртуальная коллекция. |
||
| 80 |
Дрель ручная механическая двухскоростная РД-3А СЗТЗС (Саратовский завод тяжелых зуборезных станков), Саратов, СССР Виртуальная коллекция. |
||
| 81 |
Дрель ручная механическая двухскоростная ЗАС (Харьковский завод агрегатных станков), Украина, СССР Оригинал в наличии на выставке. |
||
| 82 |
Дрель ручная механическая Venusberg (Mechanische Werkstätte Erzgebirge) Германия Оригинал в наличии на выставке.
|
||
| 83 |
Дрель ручная механическая двухскоростная JUILEE (Юбилейная), ГДР???, СССР Оригинал в наличии на выставке. |
||
| 84 |
Дрель ручная ОЧЕР (Очёрский Машиностроительный завод), Пермский Край, Очер, СССР Оригинал в наличии на выставке. |
||
| 85 |
Дрель ручная механическая двухскоростная ЗМ, г.Киров,конец 30-х начало 40-х СССР Оригинал в наличии на выставке. |
||
| 86 |
Дрель ручная механическая ВКПС АРТ XX ЛЕТ ОКТЯБРЯ ЗАПОРОЖЬЕ, Украина, СССР Виртуальная коллекция. |
||
| 87 |
Дрель ручная механическая двухскоростная ХЗСА (Хабаровский завод станков-автоматов переименован в Хабаровский станкостроительный завод), Хабаровск, СССР, 1956-1966 Оригинал в наличии на выставке. |
||
| 88 |
Дрель ручная ЯРМЗ (ЯГОДНИНСКИЙ РЕМОНТНО-МЕХАНИЧЕСКИЙ ЗАВОД), пос. Ягодное, Магаданская область, СССР Виртуальная коллекция. |
||
| 89 |
Дрель ручная механическая GENKO (Theodor Genkinger, Nrtingen, 1970 поглащена Metabo), Германия, 1897-1970 Оригинал в наличии на выставке. |
||
| 90 |
Дрель ручная механическая GENKO (Theodor Genkinger, Nrtingen, 1970 поглащена Metabo), Германия, 1897-1970 Виртуальная коллекция. |
||
| 91 |
Дрель ручная механическая двухскоростная Metabo (Название компании образовано от словосочетания » Мeta ll Bo hrdreher» (нем.) — ручная дрель по металлу), Германия Виртуальная коллекция. |
||
| 92 |
Дрель ручная механическая COMET, Англия Виртуальная коллекция. |
||
| 93 |
Ручная дрель механическая Erorem (производитель неизвестен) Англия Оригинал в наличии на выставке. |
||
| 94 |
Дрель ручная механическая Footprint Sheffield England Виртуальная коллекция. |
||
| 95 |
Дрель ручная механическая Clipper Англия Виртуальная коллекция. |
||
| 96 |
Дрель ручная механическая Кольский сувенир, Апатиты, Мурманская область, СССР Оригинал в наличии на выставке |
||
| 97 |
Дрель ручная механическая артель Литейщик Ростов на Дону, СССР, 1930-1940 Оригинал в наличии на выставке
|
||
| 98 |
Дрель ручная механическая Schröder Германия Виртуальная коллекция. |
||
| 99 |
Дрель ручная механическая VENUSBERG (Mechanische Werkstätte Erzgebirge, Venusberg) Германия Виртуальная коллекция. |
||
| 100 |
Дрель ручная механическая Trodis Испания Виртуальная коллекция. |
||
| 101 |
Дрель ручная механическая ATHLETA Виртуальная коллекция. |
||
| 102 |
Дрель ручная механическая Днепровский машиностроительный завод им.Ленина, Украина, СССР Виртуальная коллекция. |
||
| 103 |
Дрель ручная механическая Victor Индия Виртуальная коллекция. |
||
| 104 |
Дрель ручная механическая Goodell-Pratt Company Tools Miths Greenfield. Mass. U.S.A. PAT. MAR. 31. 1896 Виртуальная коллекция. |
||
| 105 |
Дрель ручная механическая CLAY Sheffield England Виртуальная коллекция. |
||
| 106 |
Дрель ручная механическая J A Chapman Sheffield England Виртуальная коллекция. |
||
| 107 |
Дрель ручная механическая J A Chapman Sheffield England Виртуальная коллекция. |
||
| 108 | клеймо отсутствует |
Дрель ручная механическая (производитель, страна неизвестны) зарубежная Виртуальная коллекция. |
|
| 109 |
Дрель ручная механическая №2А Millers Falls Co, Миллерс-Фоллз, Гринфилд,, штат Массачусетс, США Виртуальная коллекция. |
||
| 110 |
Дрель ручная механическая №1221 Stanley, США Виртуальная коллекция. |
||
| 111 |
Дрель ручная механическая HANDYMAN Stanley, США Виртуальная коллекция. |
||
| 112 |
Дрель ручная механическая 1900-1929 USA Goodell-Pratt, Grenfield, Massachusetts, США Виртуальная коллекция. |
||
| 113 |
Дрель ручная механическая №12 Millers Falls Co, Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
||
| 114 |
Дрель ручная механическая «Пек, Стоу и Уилкокс» (Pexto), Коннектикут, США, 1870-1957 Виртуальная коллекция. |
||
| 115 |
Дрель ручная механическая P32183 INDIA, Индия Виртуальная коллекция. |
||
| 116 |
клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
|
| 117 |
Дрель ручная механическая №5А Millers Falls Co, Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
||
| 118 | клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
|
| 119 |
клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
|
| 120 |
Дрель ручная механическая ?ERMAN (производитель неизвестен), США Виртуальная коллекция. |
||
| 121 |
клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
|
| 122 |
Дрель ручная механическая №200 Millers Falls Co, Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
||
| 123 | клеймо отсутствует |
Дрель ручная механическая №??? (скорее всего Millers Falls Co очень характерная главная шестерня), Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
|
| 124 |
Дрель ручная механическая №627 Millers Falls Co, Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
||
| 125 |
клеймо отсутствует |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
|
| 126 |
Дрель ручная механическая (производитель неизвестен), США Виртуальная коллекция. |
||
| 127 |
Дрель ручная механическая Viking (возможно Viking Drill & Tool), Миннесота, США 1951-1980 Виртуальная коллекция. |
||
| 128 |
Дрель ручная механическая №49 NYLON (пластиковая большая шестерня), США Виртуальная коллекция. |
||
| 129 |
Дрель ручная механическая NYLON (пластиковая большая шестерня), США Виртуальная коллекция. |
||
| 130 |
Дрель ручная механическая №980 Millers Falls Co, Миллерс-Фоллз, Гринфилд, штат Массачусетс, США Виртуальная коллекция. |
||
| 131 |
Дрель ручная механическая №1071 Craftsman (В марте 2017 года Stanley Black & Decker приобрела торговую марку Craftsman у Sears HoldingsВикипедия), Вашингтон, США Виртуальная коллекция. |
||
| 132 |
Дрель ручная механическая №4191 Craftsman (В марте 2017 года Stanley Black & Decker приобрела торговую марку Craftsman у Sears HoldingsВикипедия), Вашингтон, США Виртуальная коллекция. |
||
| 133 |
Дрель ручная механическая №03-105 Stanley (произведено в Англии), США Виртуальная коллекция.
|
||
| 134 |
Дрель ручная механическая Fleetway Clipper Англия Виртуальная коллекция. |
||
| 135 |
Дрель ручная механическая X-ACTO, Огайо, США Виртуальная коллекция. |
||
| 136 |
Дрель ручная механическая 1900-1929 USA Goodell-Pratt, Grenfield, Massachusetts, США Виртуальная коллекция. |
||
| 137 |
Дрель ручная механическая №1550 YANKEE, Филадельфия, США Виртуальная коллекция. |
||
| 138 |
Дрель ручная механическая №1430 YANKEE, Филадельфия, США Виртуальная коллекция. |
||
| 139 |
Дрель ручная механическая DUNLAP, США Виртуальная коллекция. |
||
| 140 |
Дрель ручная механическая h2220A HANDYMAN Stanley, США Виртуальная коллекция. |
Как выбрать дрель — выбираем дрель
В ремонте и строительстве крайне важно учитывать твердость и плотность материалов, с которыми собираетесь работать. Для монтажа любой конструкции возникает необходимость в сверлении отверстий, как в материалах изделий, так и в разного рода перегородках. Для осуществления этого процесса необходимо воспользоваться специализированным инструментом, который называется дрелью.
Разные цели предполагают использование различного вида инструментов.
Вернуться к содержанию
Виды дрелей
Невольно встает вопрос о том, как выбрать дрель, в соответствии с целями использования. По своим функциональным возможностям дрели делятся на два вида: дрели с ударным режимом и перфораторы.
Перфоратор – это мощный профессиональный инструмент, предназначенный для работы в первую очередь по бетону. Перфоратор позволяет бурить отверстия большого диаметра в очень твердых веществах, штробить в них каналы для всякого рода инженерных коммуникаций. Для разного рода операций предусматриваются различные насадки.
Его возможности определяются наличием ударного режима работы, но суть в том, что для работы с более мягкими и хрупкими материалами он не пригоден.
Если работа не предполагает особой мощности, вам прекрасно подойдет ударная дрель. Перед тем, как выбрать ударную дрель в магазине, внимательно ознакомьтесь с особенностями разного рода этих устройств. Данный инструмент рассчитан на выполнение более широкого спектра работ от ввинчивания саморезов и сверления мягких поверхностей (деревянных и гипсолитовых), до бурения отверстий небольшого диаметра в бетонных и кирпичных перекрытиях. Ее мощность позволяет проделывать отверстия в древесине диаметром до двадцати миллиметров, в бетоне – до 13 миллиметров, в стали – до девяти.
Дрели, также как и перфораторы предусматривают использование огромного диапазона насадок.
- Сверла предназначены для проделывания отверстий в сравнительно мягких материалах.
- Буры для сверления бетона и кирпича. Бур отличается от обычного сверла наличием наконечника из особо твердого сплава карбида вольфрама и кобальта (победитовый наконечник).
- Угловые насадки способствуют работе в труднодоступных местах.
- Коронки для отверстий большого диаметра. Ими можно, например, просверлить отверстие для внутренней розетки.
- Биты для закручивания шурупов.
А также насадки для сверления стекла, перьевые, шлифовальные насадки и множество других.
Возможность применять такое разнообразие насадок придается особым видом патрона, который называется кулачковым. Он представляет собой цилиндр с внешней регулировочной гильзой, с зубцами по краю. Кулачковые патроны бывают зубчато-венцовыми и быстрозажимными. Зубчато-венцовый патрон зажимает насадку при помощи специального ключа, а быстрозажимный – путем ручного вращения гильзы против движения цилиндра. Естественно, каждый вид имеет свои плюсы и минусы, и выбор устройства зависит только от вашего предпочтения.
Вернуться к содержанию
Выбор дрели по типу питания
Дрели делятся на три подвида, зависящие от источника питания.
1. Ручная дрель это исключительно механический инструмент, не предполагающий дополнительного источника питания. Такой механизм, конечно, крайне экономичен в плане питания, но функциональность его ограничивается разве что сверлением мягких материалов и ввинчивании шурупов.
2. Электрическая дрель – инструмент, работающий от сетевого обеспечения. На самом деле, это наиболее оптимальный инструмент для осуществления домашнего ремонта. Он обладает внушительным спектром доступных операций. Такие дрели бывают сетевыми и аккумуляторными.
3. Пневматическая дрель работает от подаваемого компрессором сжатого воздуха. Такие устройства используются большей частью на всякого рода производствах, так как очень не многие могут позволить себе обслуживание компрессора, к тому же окупить затраты на энергоснабжение для пневматической дрели возможно лишь в промышленных масштабах.
Вернуться к содержанию
Характеристики дрели
Чтобы выбрать подходящую дрель, предлагаем вам изучить основные характеристики, влияющие на функциональность данного инструмента.
1. Номинальная мощность данного устройства обуславливает интенсивность эксплуатации инструмента. Профессиональная дрель имеет указанную величину до 1800 Вт, но для бытового использования вполне достаточно 800 Вт даже для ударной дрели.
2. Допустимый диаметр сверления – это величина, которая позволяет определить максимальный диаметр отверстий, производимых инструментом.
3. Частота вращения определяет производительность дрели. Бытовые инструменты располагают частотой в 1500 и менее оборотов в минуту, тогда как у профессионального прибора данная характеристика увеличивается в разы (до 4500 об./мин.). Простенькие шуруповерты развивают частоту всего лишь до шестисот оборотов.
4. Частота ударов. Этот параметр присутствует только у ударных дрелей. Средняя величина для бытового орудия – 50000 ударов в минуту. Перед тем, как выбрать дрель для дома, не спешите отдавать предпочтение мощному профессиональному инструменту. В – первых такой инструмент на порядок дороже, во – вторых он сильно энергозатратен, так что использование такого инструмента в бытовых целях нецелесообразно.
5. Крутящий момент очень важная величина для дрели, потому что от него зависит усилие, прилагаемое аппаратом для преодоления сопротивления материала, он обуславливает размер единиц крепления (болтов, саморезов, сверл), с которыми инструмент может работать.
6. Автономность работы дрели предполагает ее использование в местах с недоступной электросетью. Данный вид использования доступен только для аккумуляторных и ручных дрелей.
Если вы решили остановить свой выбор на аккумуляторной модели, обратите внимание на технические характеристики блоков питания. Выбирайте аккумулятор в зависимости от условий его эксплуатации. Интересуйтесь емкостью и долговечностью батареи, хороший блок питания должен выдерживать до 1000 циклов.
Для использования в условиях пониженных температур вам подойдут Ni Cd (никель – кадмиевые) или Ni MH (никель – металл – гибридные) аккумуляторы. Для регулярного использования в щадящих температурных условиях хороши Li ion (литий – ионные) и Ni MH аккумуляторы.
Естественно, что при выборе дрели не стоит экономить на качестве, ведь от этого зависит дальнейшее его использование, но и переплачивать за ненужные вам мощности и функции тоже не обязательно. В этой статье мы рассказали, как выбрать дрель, надеемся, что это поможет вам приобрести добротный и качественный инструмент, который станет вам по-настоящему незаменимым.
Вернуться к содержанию
Видео
Представленный ниже видеоролик поможет Вам выбрать оптимальную модель дрели под ваши нужды.
Полезно? Сохраните себе на стену! Спасибо за лайк!
Ручная дрель | HowStuffWorks
Ручные дрели — полезный инструмент для плотников и тех, кто предпочитает не использовать электроинструменты.
Что такое ручная дрель?
Ручная дрель — это ручной инструмент, который преобразует и усиливает круговое движение кривошипа в круговое движение сверлильного патрона. Хотя в большинстве случаев она была заменена электродрелью, ручная дрель используется многими мастерами по дереву.
Ручная дрель состоит из рукоятки, которая вращает ведущие шестерни на главном валу.Патрон на конце вала удерживает сверло. Противоположный конец вала имеет вторую ручку, которая удерживается неподвижно, пока патрон вращается. Сверло выбирается для вырезания отверстия определенной ширины, например 3/8 дюйма; размер обычно указан на валу долота.
Как безопасно использовать ручную дрель
Чтобы безопасно использовать ручную дрель, ослабьте патрон и вставьте соответствующее сверло, затем затяните патрон. Для большинства ручных дрелей требуется специальный инструмент, чтобы надежно затянуть патрон.Поместите наконечник сверла в то место, где вы хотите вырезать отверстие, убедившись, что сверло находится под тем же углом, что и желаемое отверстие. Поверните рукоятку, чтобы повернуть сверло и просверлить отверстие. При использовании сверл меньшего размера соблюдайте осторожность, чтобы не надавливать на рукоятку слишком сильно, иначе сверло может погнуться или сломаться.
Как обслуживать ручную дрель
Ручные дрели требуют небольшого обслуживания, но могут быть повреждены из-за неправильного использования, например, использования неправильного сверла или чрезмерного давления на инструмент. Для достижения оптимальной эффективности периодически капайте каплю легкого масла на шестерни кривошипа и в патронную шестерню.
Инструменты, относящиеся к ручной дрели
Другие полезные инструменты для сверления отверстий включают электродрель и различные маленькие пилы.
Это не то, что вы ищете? Попробуйте эти:
- Инструменты для ремонта дома: предпочитаете ли вы использовать Желтые страницы для чего-либо, что нужно исправить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка. Узнайте все о них в этой статье.
- Ручные инструменты: в этой полезной статье узнайте о некоторых из наиболее распространенных инструментов, которые вы захотите иметь дома, большинство из которых используются вручную.
- Электродрель: Электродрель может работать одновременно с отверткой, просто заменив сверло. Ознакомьтесь с этой статьей, чтобы получить советы по использованию дрели.
Какие будут 16 различных типов сверл в 2021 году !?
Знаете ли вы, что существует 16 различных типов сверл? Мы разместили их все здесь с фотографиями и описаниями, чтобы вы могли точно определить, какой тип сверла вам нужен для ваших проектов.
Давайте начнем с реальной истории о том, как наличие правильного типа упражнений может сэкономить вам массу работы, боли и разочарований.
Один мой знакомый папа, который останется анонимным, пошел в новую квартиру своей дочери, чтобы помочь ей переехать. Как и многие молодые домовладельцы, она купила большую часть своей мебели в IKEA. Я говорю о мебели для спальни, столовой и гостиной.
Этот папа явился готовым к сборке… без дрели. Это был его первый выход на сборку ИКЕА.Хуже всего то, что ее дочери не было в городе, и ему пришлось уехать на следующий день.
Спустя 24 часа, после ночевки, мебель была собрана. Когда моя жена услышала от него эту историю, она спросила: «Почему вы просто не заплатили за сборку ИКЕА?
У него отвисла челюсть. Он понятия не имел о существовании такой службы. Фейспалм момент.
Тем не менее, дрель могла бы очень помочь, но даже для такой большой работы плата за сборку стоит каждого пенни.
Вот наше эпическое руководство по покупке сверл, в котором представлены 16 различных типов сверл.
Краткий перечень 10 основных типов сверл (силовых и ручных)
A. Руководство по покупке сверла
1. Как выбрать аккумуляторную дрель
Добро пожаловать в мир сверл и покупки сверл. Видео г-на Максвелла дало вам возможность заглянуть в мир дрелей, и в этом руководстве мы расширим этот мир.
Покупка дрели может показаться простым процессом, пока вы не начнете покупать ее. Если вы начали поиск подходящего сверла, возможно, вы обнаружили, что доступны сотни различных сверл.Это большой выбор, и огромное количество, со всеми типами, функциями и дополнениями, может заставить вас вращаться, как сверло.
Не нужно вращать. Читая это руководство, вы собираете информацию и приобретаете лучшие сверлильные станки для своих нужд. Мы познакомим вас с категориями, типами и деталями. Мы также расскажем о некоторых соображениях, которые помогут вам принять решение. Будь это ваше первое сверло или новое дополнение, это руководство по сверлению подготовит вас к выгодной покупке.
B. Типы сверл
Источник: Ножницы для наконечников
Количество доступных свёрл поражает воображение. Все эти различные дрели можно разделить всего на три основных типа: традиционные дрели, ударные шуруповерты и ударные дрели.
1. Традиционные сверла
Источник: Lowe’s
Эти сверла подходят для сверления отверстий, установки небольших крепежных элементов в дереве или гипсокартоне и других базовых домашних проектов.
Для базовых проектов может потребоваться обычная дрель. Если вы будете выполнять более тяжелое сверление, стандартное сверло может не подойти, и вы можете подумать о ударном сверле.
2. Ударная отвертка
Источник: Amazon
Ударная отвертка разработана для более тяжелых работ, чем традиционная дрель. Шуруповерт вращается, как обычная дрель, но когда он сталкивается с сопротивлением, он вбивает крепежные детали в поверхность серией быстрых толчковых движений.
Этот тип дрели удобен для больших проектов, таких как строительство заборов, настилов и т. Д.
3. Перфораторы
Источник: Amazon
Перфораторынастолько прочные, что быстро и без усилий сверлят бетон. Они также достаточно прочные для сноса, удаления стойких вещей, таких как плитка, с различных поверхностей во время реконструкции и многого другого.
Перфораторы работают с быстрым ударным движением.Хотя и перфораторы, и ударные дрели используют ударные движения, механизм и результаты различны. Перфоратор слишком мощный, чтобы, например, сделать перила крыльца, но его необходимо прикрепить к бетону.
Ударная дрель предназначена для тяжелых, но повседневных работ. Это дрель с мощным ударным действием.
Ударная дрель определенного типа, перфоратор или дрель SDS (специальная прямая система / система шлицевого привода), более промышленна, чем стандартная ударная дрель.Хотя он использует вращательное движение, как дрель, его основная функция — ударная способность. Перфоратор — это более крупная и мощная версия перфоратора.
Это видео от ToolMetrix предоставляет полезную демонстрацию трех основных категорий сверл.
Дрель против ударной дрели против ударной дрели
C. Прочие сверла
Источник: Обзоры инструментов Pro
Помимо трех основных типов сверл, существует множество других сверл.Некоторые из них, такие как скоба, являются узкоспециализированными. Другие, например, обратимые сверла, относятся к одной из трех основных категорий сверл, но имеют особенность (например, обратимость), которая выделяет их.
1. Пневматическая дрель прямого действия
Источник: Amazon
Эта ручная дрель идеально подходит для бурения в небольших или ограниченных пространствах, где обычные дрели не могут маневрировать. Он легкий и простой для выполнения основных задач.
2.Реверсивная дрель
Источник: Amazon
Реверсивные сверла могут переключать направление своего вращения, обычно одним нажатием или скольжением кнопки. Это удобно, когда вам нужно открутить винты или другой крепеж. Общее функционирование сверла у реверсивной дрели менее точное, чем у нереверсивной модели.
3. Ручная дрель
Источник: Sears
Ручные дрелибыстрые и эффективные, они предназначены для быстрой работы, когда вы не хотите устанавливать более крупную дрель.Они могут просверливать отверстия и ввинчивать шурупы в дерево, пластик и мягкие металлы.
4. Тренажер для груди
Источник: Highland Woodworking
Грудные сверла аналогичны ручным сверлам. Сверло для груди оснащено пластиной на конце, которая прилегает к груди. Ваш торс помогает удерживать ручную дрель и оказывает на нее давление, пока вы работаете с ней. Хотя грудные сверла немного устарели, они все еще продаются и используются.
5. Скоба
Источник: Amazon
Скоба — это ручная дрель, предназначенная в первую очередь для обработки дерева. Это дает вам контроль над скоростью и давлением, а также создает чистые гладкие отверстия.
Посмотрите на скобу в действии, чтобы оценить ее изящество и точность.
Как просверлить квадратное и истинное отверстие с помощью распорки и сверла (видео)

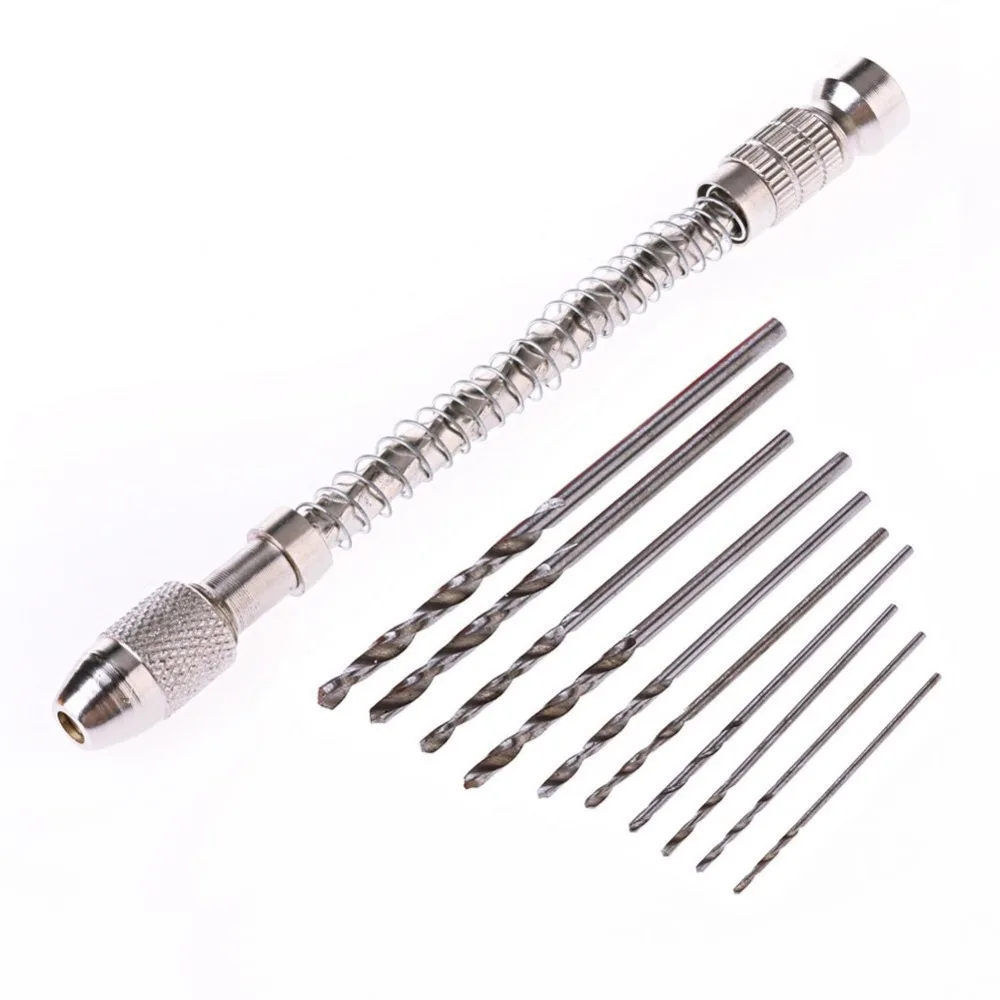

6. Сверло для толкания
Источник: Sears
Сверло с ручным приводом — это прецизионный инструмент, используемый в деревообработке.Когда дрель, ударная дрель или перфоратор слишком громоздкие или слишком мощные для тонкой работы, толкающая дрель дает отличные результаты.
7. Сверло с D-образной рукояткой
Источник: Lowe’s
Дрель с D-образной рукояткой — это перфоратор с рукояткой уникальной формы. Сверление в тяжелых условиях с помощью инструмента с D-образной рукояткой может улучшить ваш контроль и снизить утомляемость.
Каждый из этих типов сверл может сыграть свою роль в плотницких работах, строительстве и в самых разных домашних проектах.Когда вы думаете о типах упражнений, которые могут вам понадобиться, думайте не только о модернизации. Возможно, вы хотите реализовать проекты в своем доме и вокруг него, чтобы повысить безопасность, или, может быть, вы строите системы стеллажей. Что бы вы ни делали, вам могут помочь упражнения.
D. Источник питания
Источник: Amazon
Все дрели, независимо от типа, имеют источник питания. Есть четыре основных источника энергии для дрелей.
1. Электричество (сетевые дрели)
Источник: Amazon
Дрель со шнуром обеспечивает бесконечную мощность вашей дрели, поэтому вы можете использовать ее до тех пор, пока не закончите с ней, а не только до тех пор, пока батарея не разрядится.Как правило, дрель с питанием от сети имеет большую мощность / усилие, чем дрель с аккумулятором.
Хотя удобно продолжать сверление, не останавливаясь для подзарядки или замены аккумулятора, может быть неудобно иметь дело с длинными удлинителями или искать электрическую розетку.
Изучите основы сетевой дрели, включая ее использование, технические характеристики, советы и приемы по эксплуатации, на сайте Home Depot. Эта полезная информация поможет вам выбрать правильную сетевую дрель для ваших нужд.
2.Аккумулятор (аккумуляторные дрели)
Источник: Lowe’s
Буры с батарейным питанием позволяют свободно перемещаться во время бурения. Вам не нужно бороться, чтобы найти источник питания, к которому можно было подключиться, и вам не нужно бороться с длинными шнурами, которые могут помешать вашей работе. К недостаткам можно отнести меньшую мощность, чем у сетевой дрели, и ограниченное время автономной работы, что может сократить ваш проект.
В разных дрелях используются батареи разных типов.Дрели спроектированы для работы от энергии, вырабатываемой одним из пяти типов батарей: щелочными, литий-ионными (Li-Ion), литий-железо-дисульфидными, никель-кадмиевыми (Ni-Cad) и никель-металлогидридными (NIMH).
По мере того, как вы взвешиваете свои варианты и рассматриваете типы доступных дрелей, используйте это полезное руководство от Lowe’s для получения информации об использовании аккумуляторных дрелей.
3. Воздух (пневматические дрели)
Источник: Sears
Пневматическая дрель приводится в движение сжатым воздухом.Мощность от воздушного компрессора мощная и стабильная. Несмотря на отличную мощность, пневматические дрели не так распространены, как электрические и аккумуляторные дрели, потому что за пределами коммерческих и промышленных объектов воздушные компрессоры обычно не используются.
Просто так:
Стоматологические дрели и отбойные молотки являются пневматическими дрелями.
Источник: Муслим Таймс
4. Руководство
Источник: Amazon
Ручные упражнения работают от мускулов — ваших мышц.Ручные дрели с ручным приводом. Некоторые используют толкающее движение, другие — кривошипное движение, в то время как другие по-прежнему используют вращательное движение (например, ручная дрель, изображенная непосредственно выше).
Сверла с ручным приводом разработаны для использования в небольших помещениях или для деревообрабатывающих проектов, требующих контроля и тонкости.
E. Тип двигателя
Источник: Amazon
Электродвигатель, питаемый от электричества, аккумулятора или воздуха, приводит в действие вашу дрель.Все электродрели имеют один из двух типов двигателей: щеточный и бесщеточный. Конечно, между ними есть технические и механические различия. Здесь мы рассмотрим практические различия, чтобы вы могли определить, что для вас важнее: производительность или стоимость.
1. Матовый двигатель
Источник: Lowe’s
Мотор с щеточным покрытием — это оригинальный мотор для дрели. Его основное преимущество перед новым бесщеточным двигателем — это стоимость.Сверла с щеточными двигателями дешевле, чем с бесщеточными двигателями.
2. Бесщеточный двигатель
Источник: Amazon
Возможно, вы заметили, что дрель с щеточным двигателем очень похожа на дрель с бесщеточным двигателем. Мы сделали это намеренно, чтобы подчеркнуть тот факт, что вы не можете сказать, глядя на дрель, какой у нее двигатель. Это становится более очевидным, когда вы используете упражнения.
Бесщеточные двигатели обладают более высоким КПД и большей мощностью.Они холоднее, легче и меньше по размеру, чем щеточные двигатели. Это означает, что сверло с бесщеточным двигателем легче удерживать и работает быстрее, чем сверло с щеточным двигателем.
F. Детали
Мало того, что существует много разных типов сверл, разные сверла имеют разные характеристики. После того, как вы сузили круг нужного вам типа сверла, источника питания, который вы предпочитаете, и других ключевых компонентов, вы можете обратить свое внимание на мелкие детали — функции и дополнения — чтобы сузить свои предпочтения, чтобы в конечном итоге вы могли выбрать лучшее сверло. подходит для вас.
1. Характеристики
Мы перечислили основные особенности электродрелей. Ни одно упражнение не обладает всеми функциями, поэтому начните с поиска тех элементов, которые, по вашему мнению, вы будете использовать чаще всего.
а. Светодиодный свет
Источник: Инструменты в действии
Некоторые дрели оснащены встроенной светодиодной подсветкой, чтобы помочь вам видеть в помещениях с недостаточным освещением.
г. Регулируемая боковая ручка
Источник: Lowe’s
Сверлас регулируемой боковой рукояткой позволяют настраивать положение для максимального комфорта.
г. Выключатель блокировки
Источник: Amazon
Некоторые сверла обладают функцией фиксации. С фиксацией дрель будет запускаться только тогда, когда она задействована, что экономит заряд батареи и снижает посторонний шум.
г. Глубиномер
Источник: Amazon
Сверло со встроенным глубиномером направляет вас, когда вы просверливаете поверхность дерева, пластика, металла или бетона, с которыми вы работаете.Вы можете быть уверены, что сверляете достаточно глубоко, но не заходите слишком далеко.
e. Электрический тормоз
Источник: Sears
Дрель с электрическим тормозом прекращает вращение сразу после отпускания спускового крючка, а не постепенно замедляется и останавливается.
ф. Интегрировано мобильное приложение
Смартфоны встречаются с умными дрелями. Некоторые упражнения высокотехнологичны и синхронизируются с вашим смартфоном по беспроводной сети.Благодаря подключению вы можете настроить производительность дрели. Вы можете ввести несколько программ, а затем выбрать ту, которая вам нужна для каждого задания. Благодаря этой технологии ваша дрель мгновенно будет готова, когда она вам понадобится и когда она вам понадобится.
2. Скорость
Ручная дрель против Power Drill — Speed Race
Все типы дрелей могут быть довольно быстрыми, даже те, которые приводятся в действие вручную. Когда мы говорим о скорости дрели, мы чаще всего имеем в виду исключительно дрели.Когда вы покупаете подходящую дрель, у вас есть выбор относительно скорости. Необходимая вам скорость зависит от выполняемой вами работы.
а. Одна скорость / одна скорость
Некоторые дрели, как эта, имеют только одну рабочую скорость.
г. 2-х или 3-х скоростные дрели
Источник: Amazon
При использовании этого типа скорости вы можете вручную выбрать скорость. Некоторые из этих упражнений могут работать в низком или высоком режимах, в то время как другие имеют дополнительную среднюю настройку.
На изображении выше двухскоростной регулирующий суппорт находится в верхней части сеялки.
г. Дрели с регулируемой скоростью
Источник: Lowe’s
Этот тип сверла реагирует на работу и регулирует ее скорость во время работы. У него есть диапазон скоростей, которые включаются автоматически, чтобы обеспечить нужный крутящий момент в данный момент.
г. Патрон
Источник: Sears

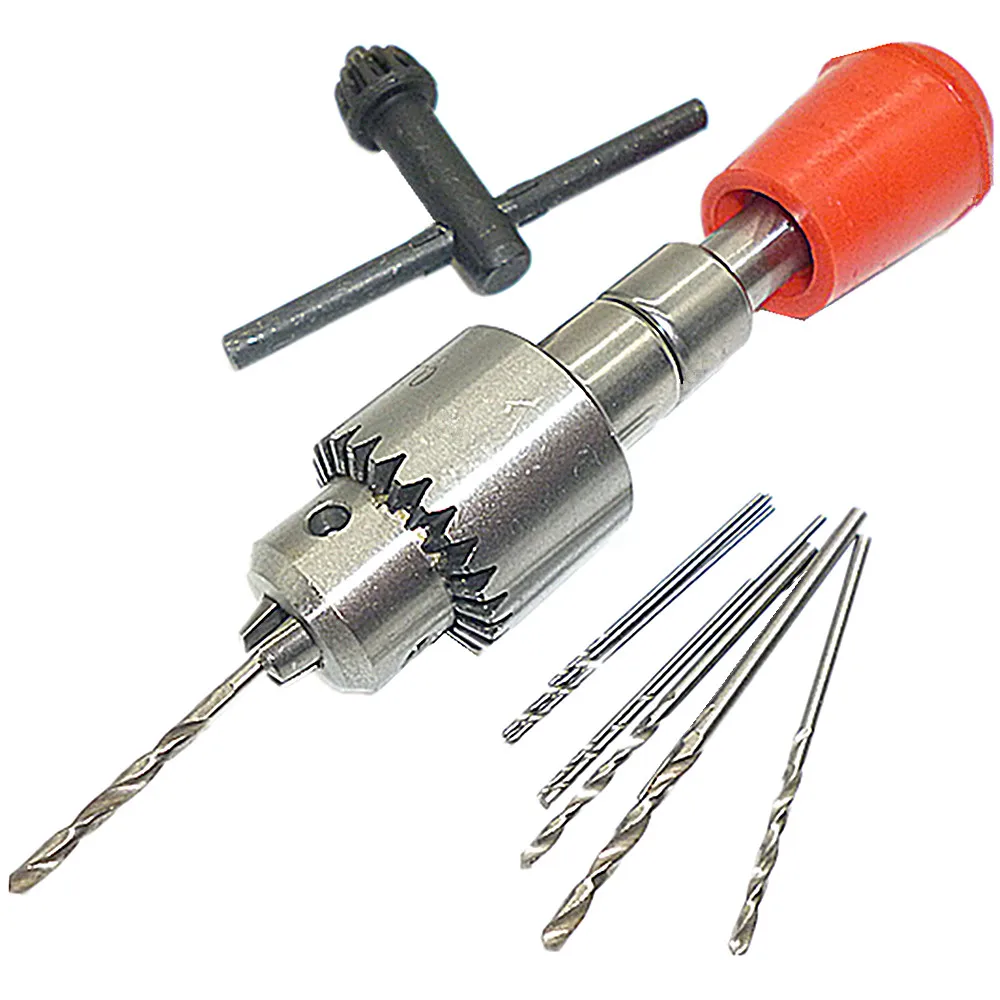

Патрон сверла — это деталь в передней части сверла, которая удерживает сверло или другие насадки и вращается, когда вы работаете со сверлом.Когда сверло обозначается как ¼ ”, ½’ ’или любого другого размера, это указывает на патрон. Число представляет диаметр отверстия и размер биты, который он удерживает.
У сверла может быть несколько патронов разных размеров. Некоторые сверла поставляются с одним патроном. Другие, однако, не включают патрон. Патроны продаются отдельно в большинстве магазинов, онлайн и обычных, где продаются сверла.
Для большинства дрелей имеются патроны трех типов: с ключом, без ключа с одной гильзой и без ключа с двумя гильзами.Существует четвертый тип, называемый ударным патроном, который используется исключительно с перфораторами SDS.
Проще говоря, ключ надежно удерживает патрон на месте. Патрон без ключа намного проще в использовании, но он не так безопасен, как патрон с ключом.
Источник: The Home Depot
На изображении выше черный компонент — это ключ, который входит в отверстия в патроне.
Источник: Sears
3.Аксессуары
Помимо встроенных функций, к большинству дрелей можно добавлять различные аксессуары для улучшения их функций.
а. Положительные стопы
Источник: Amazon
Эти маленькие жемчужины помогут вам сверлить на нужную глубину. Они останавливают сверло, когда вы достигнете выбранной глубины, что предотвратит чрезмерное бурение.
г. Разное многоцелевое оборудование
Источник: Amazon
Сделайте со сверлом больше, чем просверливайте отверстия и вставляйте или снимайте винты и другие крепежные детали.Добавьте веселья и радости к своим задачам по уборке. Насадки для чистящей щетки позволяют осветлить жир на локтях, одновременно очищая более глубоко и эффективно. К тому же, кто бы не хотел чистить электродрелью?
Источник: Amazon
С помощью дрели можно даже полировать машину. Представьте себе чистую, блестящую машину, не утомляясь, делая ее такой.
Вам так нравится тренировка, что вы ищете творческие способы ее использования? Почему бы не смешать краску? Да, вы даже можете использовать электродрель, чтобы тщательно перемешать краску.
Чтобы по-настоящему вдохновиться, посмотрите, как перемешать краску с помощью сверла
Обзор вариантов бурения
G. Вопросы принятия решений
Теперь, когда вы знакомы с основными типами сверл, другими доступными сверлами и такими деталями, как функции и аксессуары, вы готовы перейти к следующему шагу: принятию решения о покупке. Принятие во внимание конкретных вещей поможет вам в этом решении. Но сначала я дам очень краткий обзор дрелей в сочетании с их назначением.
Как выбрать электродрель
1. Знай свою цель
Источник: HGTV
«Никто, купивший дрель, на самом деле не хотел дрель. Они хотели дыру ». — Перри Маршалл
Это заявление имеет большое значение. Подумайте о , почему вам нужна дрель для , и решение станет менее сложным.
Зачем нужна дрель?
Будете ли вы использовать его для ограниченного числа проектов или будете выполнять различные?
Вы строите такие вещи, как забор и ворота, будете ли вы крепить их к бетону или кирпичу или будете работать по дереву? Или, возможно, вы будете делать все три плюс что-то совсем другое.Ваша цель подскажет, какой тип сверла вам нужен.
Просто так:
Сверламожно использовать и в нетрадиционных целях. Вы когда-нибудь думали о рыбалке с помощью дрели?
Рыбалка с помощью дрели
2. Стоимость
Источник: Самостоятельная сборка, Великобритания
Сверла сильно различаются по цене. Чем тяжелее сверло, тем оно дороже. Однако промышленный перфоратор SDS для тяжелых условий эксплуатации может выглядеть относительно недорогим.При более внимательном рассмотрении можно обнаружить, что вы покупаете только дрель. Больше ничего не включено, включая тесто, патрон и биты. Вы понесете больше расходов на приобретение этих предметов первой необходимости.
У каждого типа сверл есть общий ценовой диапазон.
а. Традиционная дрель
Сетевые сверла стоят от 30 до 400 долларов.
Аккумуляторные дрелистоят от 35 до 600 долларов.
г. Ударные дрели (отвертки)
Приблизительный диапазон ударных драйверов составляет от 20 до 900 долларов США
г.Перфораторы
Перфораторы от 40 до 1650 долларов
Перфораторы(SDS Drills) стоят от 50 до 1700 долларов
Старайтесь не основывать свое решение исключительно на стоимости дрели. Покупка дрели, потому что она дешевле других, может быть ошибкой, если она не подходит для ваших целей.
Правильная дрель поможет в выполнении подобных столярных работ. Если вы используете свою дрель для таких столярных работ, как показанная здесь беседка «Сделай сам», качественная дрель сделает строительство более плавным и быстрым, чем легкая дрель.
Источник: Домашняя стратосфера
Покупка неправильной дрели по низкой цене может иметь негативные последствия. Вам либо придется отказаться от того, что вы хотите делать, и нанять кого-то для выполнения этой работы (что будет стоить намного дороже, чем дорогостоящее упражнение), либо вы в конечном итоге купите модернизированное сверло и потратите деньги, потраченные на него. ваше начальное упражнение.
Знайте цель своей тренировки и визуализируйте свой конечный результат. Помните, что на самом деле вы не покупаете инструмент, вы инвестируете в свои законченные проекты.
Основы работы с наконечниками: электрические дрели
Home Stratosphere Giveaways …
Enter to Win Маленькая бытовая техника
Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.
Бесплатные раскраски и книги для детей
Бесплатно скачать и распечатать.
Скачайте тысячи пользовательских раскраски и пазлов для своих детей.
| Деревообрабатывающие инструменты На главную> Сверла и инструменты для завинчивания> Ручные сверла Ручные дрели — это элегантное решение для простых задач сверления и в определенных ситуациях превосходный выбор по сравнению с дрелями.Ремесленники до изобретения электроинструментов могли выполнить любую задачу по сборке мебели с помощью колчана ручных инструментов, который, безусловно, включал бы надежную ручную дрель и скобу для бит. Сегодня подумайте о ручной дрели, когда вам нужно дополнительное управление для деликатного или прецизионного сверления на этом критически важном этапе вашего проекта. Ручные дрели также являются отличным инструментом для предварительного сверления и сверления в древесине, склонной к раскалыванию. При сверлении плотного материала или при сверлении более крупных и глубоких отверстий подумайте об использовании фиксатора для бит — дополнительный крутящий момент поможет вам легче сверлить и проходить сквозь них.Мы предлагаем немецкие ручные дрели от Schroeder и многие другие ручные сверлильные инструменты, поэтому не думайте об этих инструментах как о старомодных, подумайте о серьезных ручных инструментах для деревообработки. Обратите внимание на их кузенов — спиральные отвертки с трещоткой — еще один полезный традиционный ручной инструмент. Ручные дрели
|
FLIP через наш последний каталог деревообрабатывающих инструментов Посмотреть телешоу Highland Woodworker
|
Типы сверл — знайте, какое сверло использовать, когда
Знание различных типов сверл поможет вам выбрать правильный инструмент для работы
В своей простейшей форме сверло — это инструмент, который использует вращение или движение стружки для выполнения дыра.Это широко открытое определение, которое включает в себя все, от стоматологических сверл до туннельных бурильных машин. Мы собираемся сосредоточиться на типах сверл, которые мы обычно используем в строительстве и по дому.
Прежде, чем мы углубимся в это, давайте прямо сделаем пару технических определений. Сверло проделывает отверстия с помощью сверла. Отвертка затягивает винты, болты и другие крепежные детали с помощью отвертки. Большинство людей думают об обоих типах приложений, когда рассматривают дрель. Поэтому для наших целей мы сгруппируем их вместе.
Дрель-шуруповерт — один из наиболее распространенных типов сверл
И сетевые, и аккумуляторные дрели имеют патрон, который немного открывается и закрывается. Независимо от напряжения, размера батареи или марки, эти инструменты просто немного вращаются по часовой стрелке и против часовой стрелки. Некоторые аккумуляторные дрели и шуруповерты также оснащены муфтой дрели, которая позволяет механически регулировать мощность, передаваемую при заворачивании шурупов.
Когда использовать аккумуляторную дрель
Используйте дрель для сверления основных отверстий в пластике, дереве и металле.Размер просверливаемого отверстия определяет, насколько мощный сверлильный шуруповерт вам нужен. В руководстве есть спецификации, которые говорят вам, с какими размерами оно может работать. Вы также можете получить некоторую информацию по размеру патрона. Патрон на 3/8 дюйма не поддерживает биты большего 1/2 дюйма.
Аккумуляторные дрели также очень хорошо подходят для забивания крепежных деталей в пластике, дереве, металле, бетоне и во всем остальном, хотя для некоторых из них может потребоваться сначала просверлить пилотное отверстие.
Ударные дрели
Ударная дрель или шуруповерт имеет такую же базовую конструкцию, что и дрель.Он просто добавляет молотковый механизм, который вибрирует долотом вперед и назад, чтобы отколоть бетон. Это происходит, когда двигатель вращает бит. Большинство перфораторов позволяют выбрать режим ударного сверления, режим только сверления или движение с муфтой. Другими словами, вы можете отключить ударный механизм и использовать его как любую другую дрель-шуруповерт.
Когда использовать ударную дрель
Ударная дрель — универсальный инструмент в мире дрели. Используйте его для сверления и забивания пластика, дерева, металла и бетона / кирпичной кладки.Просто имейте в виду, что большинство перфораторов рассчитаны на сверление бетона с максимальным диаметром до 1/4 дюйма. Вам также может понадобиться пылесос и кожух, чтобы не вдыхать кремнеземную пыль и избежать силикоза.
Перфоратор (комбинированный перфоратор)
Перфоратор или комбинированный перфоратор (комбинированный перфоратор) является старшим братом перфоратора. Эти типы сверл по бетону имеют размер от немного большего до гораздо большего, чем перфоратор. В них используется более прочный ударно-отбойный механизм, обеспечивающий гораздо большую мощность, чем у перфоратора.
Эти инструменты обычно имеют как минимум 2 режима: рубка и удар с вращением. Некоторые дают вам возможность только вращения, но немногие профессионалы используют ее, даже если она способна просверливать дерево и металл.
Отколы делают именно то, на что они похожи — они используют долото для отколов, как миниатюрный отбойный молоток для сноса. Удар с вращением — это режим, который вы используете для сверления отверстия в бетоне, асфальте, кирпиче, камне или другой каменной кладке.
Когда использовать перфоратор
Используйте перфоратор при сверлении отверстий или разрушении бетона, асфальта, камня, кирпича или кирпичной кладки.Самый большой из этих инструментов поддерживает сверление отверстий до 2 дюймов.
Ударная отвертка (выслушайте нас!)
Хотя это не совсем тип дрели, ударная отвертка попала в наш список в основном из-за количества доступных шестигранных принадлежностей. Шестигранные патроны этих инструментов, называемые ударным отверткой, поддерживают совместимые лопаточные биты, поворотные биты и многое другое. Вместо того, чтобы использовать передний механизм измельчения, ударные драйверы используют вращающийся молоток и механизм наковальни. Когда патрон поворачивается, молоток сильно ударяет по наковальне, придавая ему гораздо большее вращающее усилие, чем у стандартного сверла.
Как уже упоминалось выше, многие сверла теперь поставляются с шестигранным хвостовиком 1/4 дюйма, готовым к ударам. Это позволяет сверлить отверстия в металле, пластике или дереве с помощью ударного шуруповерта. Это не так гладко, как дрель, но определенно выполняет свою работу.
Когда использовать ударную отвертку
Ударная отвертка — чемпион мира по заворачиванию шурупов. Они заворачивают шурупы быстрее, чем стандартная дрель-шуруповерт. Хотя вы можете использовать его для сверления отверстий с помощью правильного сверла, многие профессионалы используют его вместе со сверлом, поэтому им не нужно переключать сверла во время работы.Выбирая между дрелью и ударным шуруповертом, используйте и то, и другое. Это действительно может сэкономить вам время.
Корончатое сверло
Корончатое сверло — один из самых редких видов сверл. По сути, это большой двигатель, иногда прикрепленный к раме, которая удерживает его во время бурения. Получается корончатая коронка — цилиндрическая коронка, которая создает стержень, который нужно удалить, а не шлифовать все отверстие. Все, что он делает, это крутит бит. Здесь нет применений для забивания, скалывания или забивания.
Когда использовать корончатое сверло
Ничто не делает работу корончатого сверла.Используйте корончатое сверло, когда вам нужно проделать большие отверстия в бетоне — даже до нескольких футов в диаметре! Эти специализированные инструменты работают медленно, но иногда работа просто требует времени.
Земляной шнек (Земляной шнек)
Земляной шнек, или земляной шнек, использует мощность переменного тока или газа для вращения своего мощного двигателя. В шнеке используется агрессивное широкое сверло, которое прорезает землю и удаляет грязь быстрее и проще, чем экскаватор или лопата для столбов. Совсем недавно мы стали свидетелями появления на рынке аккумуляторных шнеков, таких как земляной шнек Makita и бесщеточный шнек Ryobi 40V.Они обеспечивают удобство использования беспроводной сети и возможность питания от батареи инструменту, который раньше работал только на газе.
Когда использовать земляной шнек
Земляной шнек функционирует как большая машина для передвижения по земле. Эти типы сверл облегчают вашу жизнь, когда вам нужно проделать яму в земле (или даже во льду). Используется для установки столбов всех типов и при вырезании ям для подледной рыбалки.
Имейте в виду, что хотя земляные и ледобуры выглядят и работают одинаково, вы все же видите некоторые различия.Например, ледяной шнек обычно вращается на более высоких оборотах. Эти инструменты также не так много, как земляные шнеки, а острые лезвия не имеют тенденции к заеданию, поэтому они редко включают сцепление. Наконец, менее крутой шаг лопастей и более острые лезвия ледобура делают его более подходящим для копания во льду, а не для перемещения по камням и грязи.
Аккумуляторная отвертка
Хотя технически это не сверло, электрическая отвертка работает так же, как и дрель. Они обычно имеют встроенную конструкцию вместо пистолетной рукоятки и имеют меньшую мощность, чем стандартная дрель-шуруповерт.Они вращают патрон по или против часовой стрелки и в основном используются для заворачивания небольших винтов. Хотя они способны сверлить небольшие отверстия, они не лучший инструмент для этой работы.
Когда использовать аккумуляторную отвертку
Электрические отвертки лучше всего подходят для небольших и / или хрупких крепежных деталей, для которых не требуется крутящий момент стандартной дрели-шуруповерта. Они отлично подходят для работы в электрических коробках, установки переключателей и в любом другом месте, где можно использовать ручную отвертку.
Отвертка для гипсокартона (Drywall Screwgun)
Отвертка для гипсокартона также не является технически сверлом, а является просто инструментом для завинчивания / крепления. Они часто вращаются на более высоких оборотах, чтобы быстро затянуть винты. У них есть базовая конструкция дрели с пистолетной рукояткой, но иногда они имеют рукоятку непосредственно за двигателем и фиксатор, чтобы вы могли работать быстрее. В профессиональных моделях часто есть журналы с сортировкой по копиям, которые позволяют автоматически подавать винты по ходу движения. Это значительно ускоряет работу.
Когда использовать отвертку для гипсокартона
Название говорит само за себя, отвертки для гипсокартона помогают быстро установить листы для гипсокартона.Модели, которые могут работать с более длинными винтами, также упрощают сборку палубы.
В завершение
Пропустили ли мы какие-нибудь другие виды упражнений? Независимо от того, какую работу или проект вы выполняете, все они уходят своими корнями в то время, когда люди впервые научились вращать заостренный камень вперед и назад, чтобы проделать отверстие в другом объекте. Когда вы оглядываетесь даже на 100 лет назад, удивительно, как далеко продвинулись сверла!
ручной инструмент | Типы и факты
Геологические и археологические аспекты
Посмотрите, как исследователь делает олдовский кремневый отщеп из обсидиана с помощью техники, известной как рубка.
Исследователь формирует обсидиан с помощью техники, известной как рубка, которая использовалась в каменном веке для изготовления инструментов с острыми краями.
Показано с разрешения Регентов Калифорнийского университета. Все права защищены. (Партнер Britannica Publishing) Посмотрите все видео к этой статьеСамые старые известные инструменты датируются 3,3 миллиона лет назад; геологически это середина эпохи плиоцена (примерно 5,3–2,6 млн лет назад). На смену плиоцену пришла эпоха плейстоцена (от 2,6 млн до 11700 лет назад), которая закончилась отступлением последних ледников, когда ее сменила эпоха голоцена (11700 лет назад до настоящего времени).Плейстоцен и каменный век находятся в грубом соответствии, поскольку до первого использования металла около 5000 лет назад камень был основным материалом для изготовления инструментов и орудий.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчасСначала люди были случайными пользователями инструментов, использовали для достижения цели удобные палки или камни, а затем выбрасывали их. Хотя люди, возможно, разделяли эту характеристику с некоторыми другими животными, их отличие от других животных могло начаться с преднамеренного создания инструментов в соответствии с планом и для определенной цели.Режущий инструмент был особенно ценен, потому что из всех хищных животных только люди не были оснащены рвущими когтями или клыками, достаточно длинными, чтобы проколоть и разорвать кожу: людям нужны острые инструменты, чтобы проникнуть через кожу к мясу. Первыми инструментами были куски камня с естественными трещинами и острыми краями, которые можно было разрезать; за ними следовали намеренно выбитые камни. Для археологов находка примитивных, специально изготовленных режущих инструментов указывает и подтверждает раннее присутствие людей на этом месте.После того, как его поняли, огонь помог сформировать деревянные орудия до того, как для этой цели стали доступны подходящие каменные орудия.
Огонь также был основой металлургии. Когда в историческое время силы воды и ветра применялись для повседневных задач по измельчению зерна и поднятию воды, путь к индустриализации был открыт.
Идея связать историю человечества с материалом, из которого были изготовлены инструменты, восходит к 1836 году, когда перед датским археологом Кристианом Юргенсеном Томсеном стояла задача выставить недокументированную коллекцию явно древних инструментов и орудий труда.Томсен использовал три категории материалов — камень, бронзу и железо — чтобы представить то, что, по его мнению, было упорядоченной последовательностью технологического развития. С тех пор идея была формализована в обозначении каменного века, бронзового века и железного века.
Система трех возрастов не применима к Америке, многим островам Тихого океана или Австралии, местам, в которых не существовало бронзового века до того, как коренные жители познакомились с продуктами железного века европейскими исследователями. Каменный век все еще вполне реален в некоторых отдаленных регионах Австралии и Южной Америки, и он существовал в Новом Свете во время первого визита Колумба.Несмотря на эти оговорки, последовательность Камень – Бронза – Железо представляет ценность как концепция в ранней истории инструментов.
Каменный век был очень продолжительным, охватив практически всю эпоху плейстоцена. Медь и бронза появились более 5000 лет назад; железо последовало в следующем тысячелетии или около того, и, поскольку эпоха включает в себя настоящее.
Очевидно резкий переход от камня к бронзе имеет тенденцию маскировать критическое открытие самородных металлов и их утилитарное использование и не указывает на важные открытия плавления и литья.Из бронзы можно сделать вывод о решающем открытии плавки, процесса, с помощью которого большинство обычных металлов может быть извлечено из их руд. Плавленая медь обязательно предшествовала бронзе, смеси меди и олова, первому сплаву. Железо появилось позже, когда техника, опыт и оборудование смогли обеспечить более высокие температуры и справиться с проблемами, связанными с его использованием.
типов сверл — знайте, какое сверло использовать и когда его использовать
Электродрели— один из важнейших инструментов как для мастеров-мастеров, так и для профессионалов.
Однако, учитывая то, что на рынке доступно множество типов сверл, каждая из которых имеет свой собственный набор различных моделей, покупка одной для конкретного проекта может оказаться довольно сложной задачей.
Сверласильно различаются в зависимости от таких факторов, как скорость, мощность, крутящий момент и размер. На сферу их использования также влияет их рабочий механизм, а также типы патронов и сверл, которые они принимают.
Если вы хотите максимально использовать свою покупку, важно знать, для чего используется каждый тип сверла.
Это не только поможет вам успешно выполнить работу, но и гарантирует, что в конечном итоге вы не нанесете себе травму или не нанесете какой-либо другой ущерб, потому что инструмент не подходил для этой задачи.
В этом руководстве мы рассмотрим десять основных типов сверл, обычно используемых в проекты строительства и ремонта дома.
Если вы хотите увидеть графическое представление типов упражнений, мы вам поможем:
Поделитесь этим изображением на своем сайте
Укажите авторство CordlessDrillGuide.com с этим изображением.
