Как обшить дымоход профлистом: советы строителей

03 декабря 2020

10278 просмотров

На крыше находится немало сложных мест, которые вызывают трудности у кровельщиков. Одно из таких — дымоход, который зачастую выполнен из кирпича. Некоторые владельцы хотят сделать для него облицовку под стать кровле. Рассмотрим, как обшить кирпичный дымоход профнастилом и как правильно оформить места примыкания.

Заниматься этим нужно ещё до монтажа кровельного покрытия. Вся установка делится на 4 этапа:

1. Установка внутреннего фартука.
2. Установка подконструкции.
3. Установка наружного фартука.
4. Облицовка профнастилом.

Разберём каждый этап в отдельности.

Устанавливаем внутренний фартук

Чтобы герметизировать место примыкания кровли к трубе, необходимо организовать фартук.

Но помните, что после того, как вы это сделаете, нижняя часть трубы окажется недоступной. Поэтому заранее убедитесь, что там нет грязи и пыли, гидроизоляция заведена на все грани трубы, и из неё сделан водоотводящий желобок.

Монтируем внутренний фартук:

1. Возьмите нижние планки примыкания, приложите их к стенке дымохода в самом низу и проведите линию по верхней кромке планки.
2. По намеченной линии пробейте штробу, уберите пыль и промойте штробу.
3. Отмерьте по контуру дымохода нужное количество планок примыкания с учётом нахлёста в 15 см. Загните их.
4. Вставьте в штробу верхний край планки примыкания и герметизируйте его с помощью ленты или герметика. Не забывайте, что планки нужно зафиксировать при помощи крепежа.
5. Под нижний элемент фартука заведите плоский лист — этот элемент называют «галстуком».
   Его направляют в ендову или до карнизного свеса, чтобы отводить воду.

С внутренним фартуком закончили. Не забудьте, что должен быть ещё и внешний фартук. Мы ещё поговорим о нём.

Устанавливаем каркас для профлиста

Для обшивки дымохода профнастилом необходимо сделать каркас из стали. Запомните, что металлическую подконструкцию лучше всего делать горизонтальной — чтобы профнастил располагался вертикально. Именно так обшивка будет выглядеть на кровле максимально эстетично.

Вот, что нужно сделать:

1. Установите кронштейны. Возьмите крепёжные кронштейны и установите их на расстоянии 50 сантиметров друг от друга по вертикали и горизонтали. Отступите от углов 15 см. Начните с верхней части трубы и опускайтесь ниже. Например, для трубы длиной 180 см понадобится 3 кронштейна.
2. Замерьте длину . Делаем замеры длины дымохода. Это нужно, чтобы отрезать направляющие нужной длины. Дымоход чаще всего неровный, поэтому берите  максимальную длину, что насчитаете. Прибавьте к ней 10 см — для теплоизоляции. То есть, для стороны дымохода в 180 см нужна длина направляющих в 190 см.
3. Обратите внимание на диагональ. С двух сторон к дымоходу будет под углом примыкать кровля. Приложите рулетку вплотную к обрешётке и отмерьте длину этой диагонали, поскольку там тоже нужно будет установить направляющие и кронштейны. Установите кронштейны.

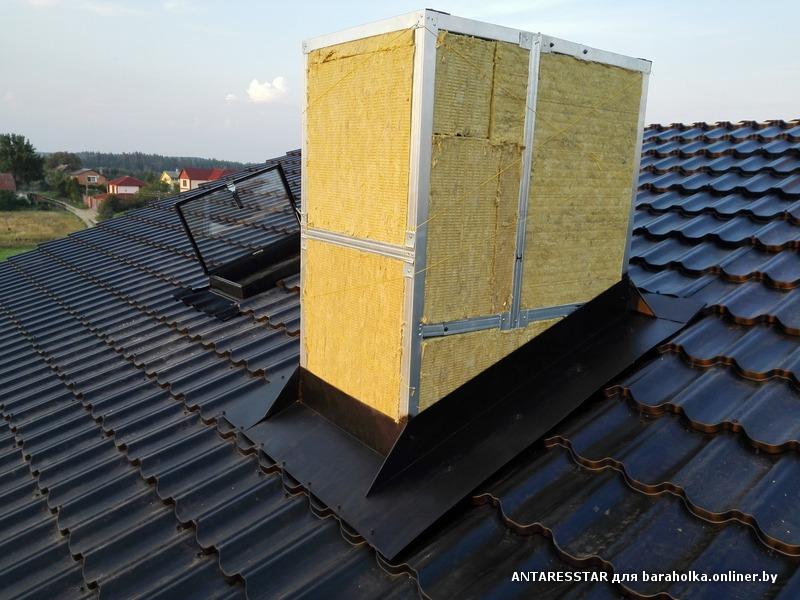

4. Установите теплоизоляцию. Трубу можно обшить не только профнастилом, но и теплоизоляцией. Если вам это нужно, то для этого возьмите базальтовые плиты или рулоны утеплителя на основе кварца толщиной в 50 мм. Уложите их прямо на кронштейны, чтобы они торчали из утеплителя. По-хорошему нужно просверлить стену прямо через теплоизоляцию и закрепить тарельчатыми дюбелями, чтобы утеплитель держался крепче.

   ВАЖНО: зачем вообще утеплять дымоход? Дело в том, что иногда трубу могут выкладывать в «полкирпича» обычным керамическим кирпичом. Из-за этого зимой он промерзает, а при работающем выхлопе образуется конденсат. Кирпич впитывает влагу, мокнет и трескается. Теплоизоляция позволяет этого избежать.
5. Установите гидроизоляцию. Отрежьте гидро- ветрозащитную мембрану чуть большего размера, чем дымоход. Размотайте её слева направо, начиная с низа трубы. Закрепляйте мембрану тарельчатыми дюбелями. Соблюдайте нахлёст в 10 см.
6. Установите горизонтальные направляющие. Возьмите Г-образные профили и обрежьте в соответствии с замерами из пункта №2. Закрепите их на кронштейнах саморезами с пресс-шайбой.

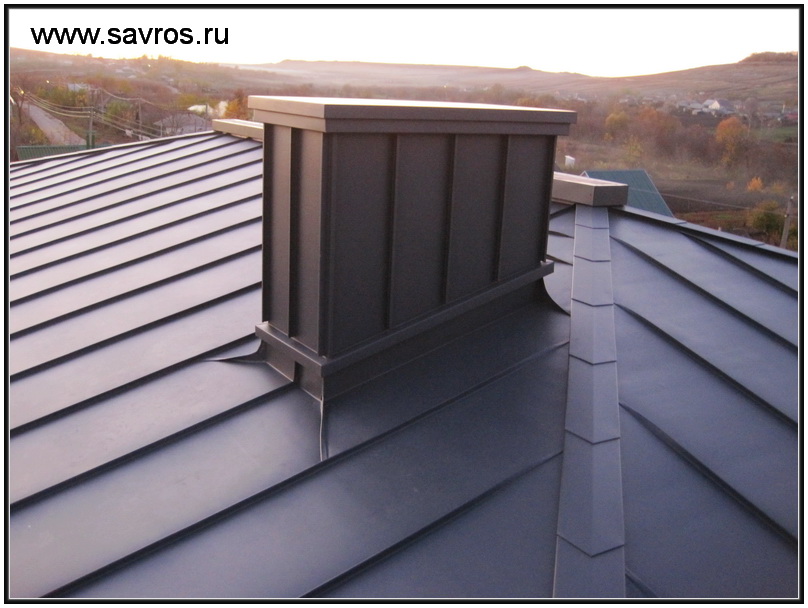

Устанавливаем внешний фартук

Перед тем, как обшить дымоход профлистом, нужно установить внешний фартук, Принцип его установки похож на монтаж внутреннего фартука. Только штробить уже ничего не нужно.

1. Возьмите верхние планки примыкания, приложите их к стенке профнастила.
2. Отмерьте по контуру нужное количество планок примыкания с учётом нахлёста в 15 см.
3. Обрежьте ненужные части планок и загните в соответствии с картинкой.
4. Закрепите планки саморезами к кровельному покрытию.

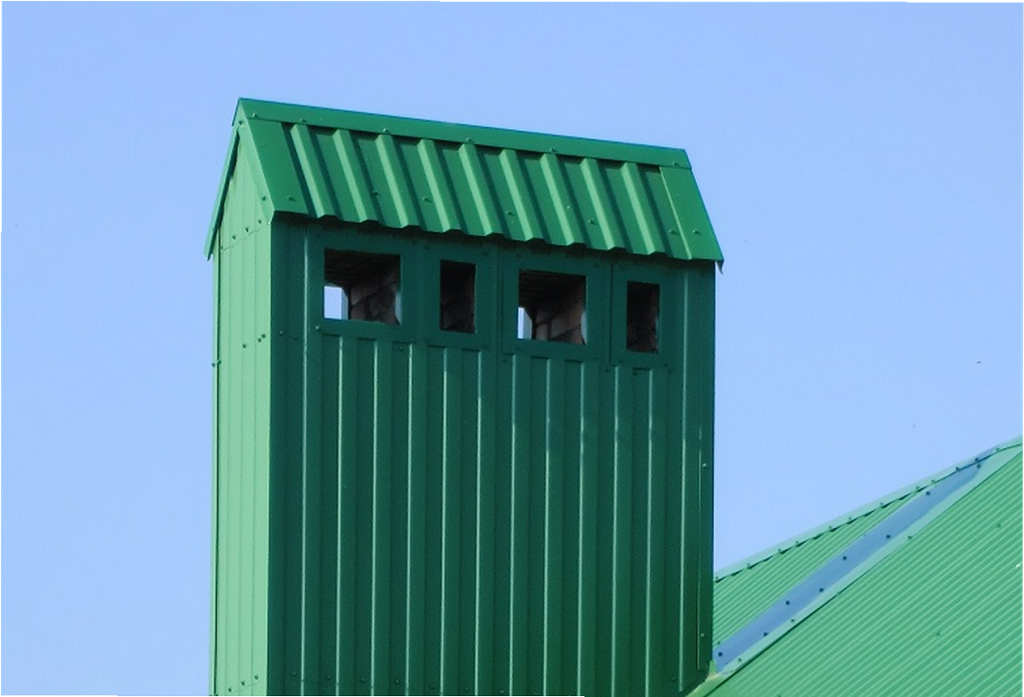

Устанавливаем профнастил

Как ни странно, это самая лёгкая часть при обшивке дымохода профнастилом.

1. Отрежьте листы профнастила необходимой длины, учитывая диагональный скос внизу. Используйте уже имеющиеся размеры направляющих.
2. Закрепите профнастил к направляющим саморезами с EPDM-прокладкой.
3. Чтобы обрамить углы, используйте простую планку наружного угла. В качестве крепежа также возьмите саморезы с EPDM-прокладкой.
4. Для эстетичного оформления верхней кромки можно использовать разные варианты: простые планки наружного угла или карнизные планки. Крепите теми же саморезами.

Если у вас есть специальный козырёк для защиты от снега — просто установите его сверху. Его ещё называют флюгарком или колпаком.

Готово! Вы только что узнали, как обшить дымоход профнастилом.

Итог

Соблюдайте описанные правила: позаботьтесь о теплоизоляции и гидроизоляции, пользуйтесь надёжным крепежом, не забудьте герметизировать стыки — и тогда ваш дымоход, обшитый профнастилом, прослужит вам долгие годы!
