Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим.

От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2.

Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе

L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами

L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода

L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Как подключить люстру своими руками. Подключение люстры через двойной выключатель

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить подключение люстры по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

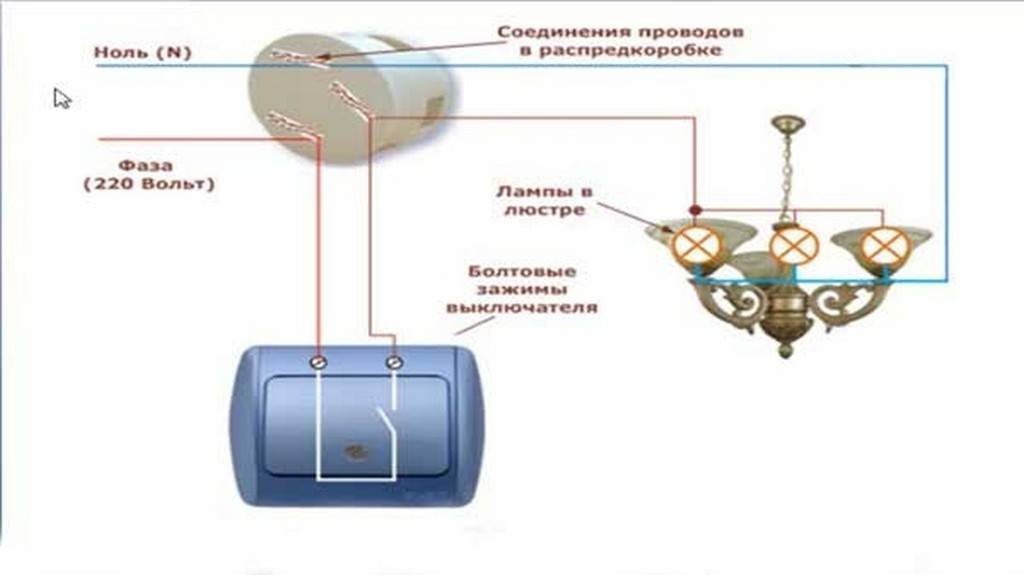

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

При выполнении электромонтажных работ нужно помнить, что все подключения можно производить только при отсутствии напряжения в электропроводке.
