Каркасный гараж своими руками пошаговая инструкция

Содержание

1. Плюсы и минусы каркасного гаража
2. Как построить каркасный гараж своими руками
3. Инструменты и строительные материалы
4. Какой каркас для гаража выбрать
5. Каркасный гараж из дерева
6. Каркасный гараж из профильной трубы
7. Пошаговая инструкция строительства каркасного гаража
8. Чертеж каркаса будущего гаража
9. Фундамент каркасного гаража
10. Монтаж каркасных стен гаража своими руками
11. Обустройство крыши каркасного гаража
12. Отделочные работы
13. Утепление каркасного гаража своими руками
14. Другие виды каркасных гаражей
15. Каркасный гараж на две машины своими руками
16. Каркасный гараж с мансардой своими руками
17. Металлический каркасный гараж своими руками
18. Видео
19. Заключение

Дом для автомобиля – это важная вещь в жизни любого автолюбителя. Автомобиль должен находиться в теплом сухом помещении, что продлит срок его службы. Каждый хозяин автомобиля мечтает о гараже. Раньше выбор состоял лишь из строительства капитального гаража и железной коробки, сегодня все гораздо проще.

Плюсы и минусы каркасного гаража

Коротко перечислим плюсы:

• Низкая себестоимость
• Легкость конструкции
• Простота изготовления
• Прочность сооружения

Среди минусов есть один очевидный: сквозь дерево проникает влага и холод. Для того, чтобы этот минус отпал, понадобится материал для гидроизоляции и теплоизоляции.

Бесспорно, самой простой конструкцией на сегодняшний день является каркасное строение. Оно легкое, прочное, не требует огромных вложений и строится за считанные дни. Строительство капитального гаража обойдется дороже. Если вы остановили свой выбор на каркасном строении, начните с выбора места под гараж. Место должно быть открытым.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

1. Создание фундамента
2. Сборка каркаса
3. Сооружение кровли
4. Обшивка стен
5. Установка ворот

Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

• Молоток
• Совковые лопаты
• Уровень
• Перчатки
• Опалубка

Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Какой каркас для гаража выбрать

Выбор каркаса для гаража не велик. Всего из двух наименований придется выбрать один, подходящий именно вам.

• Каркас из дерева
• Каркас из метала

Каркасный гараж из дерева

Первый вариант считается экологически чистым, легким в обработке, энергосберегающим. Один единственный минус – это его стоимость. При том что строительство каркасного гаража – это не затратное мероприятие, себестоимость можно снизить за счет использования металлического каркаса. Но последнее слово всегда за хозяином будущего гаража.

Каркасный гараж из профильной трубы

Помимо того, что строительство подобной конструкции будет несколько дешевле, чем строительство из деревянного бруса, он также обладает достаточной прочностью и легок в изготовлении. Кто-то любит работать с деревом, кто-то напротив, облегчит свою задачу выбором профильной трубы.

Пошаговая инструкция строительства каркасного гаража

Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

Чертеж каркаса будущего гаража

В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.

Фундамент каркасного гаража

Приступаем к важнейшему этапу – закладке фундамента. Гараж – это не просто строение, это специальный бокс для тяжелого автомобиля, поэтому фундамент должен быть прочным и одновременно служить полом. В качестве фундамента чаще всего выбор останавливают на монолитной плите.

Для ее создания нам понадобится:

• Опалубка
• Обрешетка
• Бетонный раствор

По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.

Для того, чтобы приступить к дальнейшим работам, необходимо дождаться полного высыхания бетона. Для этого оставляем наше бетонное основание на три недели, иногда поливаем водой, если на улице очень жарко. В случае если дождь пойдет в ближайшие дни, лучше площадку закрывать полиэтиленом.

Монтаж каркасных стен гаража своими руками

Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.

При работе с профильной трубой в качестве соединения можно использовать:

• Сварку
• Болты

Понадобится профильная труба 40х40 и 40х20. Такой каркас изготавливают очень легко, по углам приваривают уголки. Предусмотрите ворота и дверной проем с одной стороны.

Если работать предстоит с деревом, то понадобится брус сечением 100х50 для нижней обвязки. Он должен быть сухим. Предварительно обработайте его антисептиком.

Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.

Обустройство крыши каркасного гаража



Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.

Приступать нужно к сооружению стропильной системы. Для этого понадобятся доски 100х25 и 100х50. Всю конструкцию, как правило, собирают на земле и только потом устанавливают на гараж и скрепляют с основанием стен. Используйте для этого всевозможные соединительные элементы.

Крышу лучше сделать двухскатной с одинаковыми скатами. Фиксировать ее должен конек. Далее предстоит из меньших брусьев изготовить обрешетку. На нее закрепляется любой удобный для вас материал:

• Профнастил
• Черепица
• Битумный лист

Как такового утепления крыша гаража не требует. Свес крыши должен быть минимум 40 сантиметров. Как только крыша будет закончена, а на это уйдет еще несколько дней, строение будет практически готово. Не забудьте соорудить водосток!

Отделочные работы

Отделка гаража заключается в его облицовке. Ее производят с помощью различных материалов. Чаще всего применяют деревянную вагонку. Обшивать ею легко, стоимость ее невысокая. Итак, рассмотрим все материалы для облицовки:

• Евровагонка
• Сайдинг
• Профилированный лист
• Облицовочный кирпич

Выбор за вами. Каждый материал обладает прочностью и выглядит в современных условиях очень хорошо.

Утепление каркасного гаража своими руками

Изнутри гараж утепляют. Для этого можно использовать минеральную вату или любой другой материал, что представлен на рынке. При необходимости можно также использовать полиэтиленовую пленку, а далее обшить гараж изнутри. Обшивка изнутри производится различными материалами, которые представлены сегодня в ассортименте. Таким образом, гараж будет теплым и защищенным изнутри и снаружи. А что еще нужно для автомобиля?

Финальная часть – установка ворот, дверей и окон. Окна заказываются отдельно, двери устанавливаются, если они предусмотрены, а вот ворота – это дело более серьезное. Сегодня можно выбрать различные ворота. Все они подойдут для установки в каркасном гараже.

Ворота бывают:

• Откатные
• Раздвижные
• Распашные
• Секционные

Чаще всего встречаются распашные ворота. Их можно заказать отдельно или же изготовить своими руками из металлического листа и уголков. Для этого понадобится сварочный аппарат.

Итак, все работы сделаны, гараж готов!

Другие виды каркасных гаражей

Каркасные гаражи стали настолько популярны, что встречаются практически на каждом участке. Сегодня можно встретить не только обычные гаражи, но и большие, например, на два автомобиля, или с обустроенной мансардой. Строительство такого гаража – это простое дело, поэтому они и популярны среди дачников и хозяев коттеджей.

Каркасный гараж на две машины своими руками

Данный вид каркасного гаража так же прост, как и гараж на одно авто. Все шаги строительства сохраняются. Отличать такой гараж будет только его ширина. В этом случае поступают следующим образом: обустраивают в гараже стену или же обходятся без нее. В таком случае при устройстве крыши понадобится установка еще одной распирающей балки. Стропильную систему выставляют с единым одинаковым шагом. Тогда давление будет распределяться не на определенные участки, а равномерно.

Каркасный гараж с мансардой своими руками

Каркасный гараж с мансардой утепляется гораздо серьезнее. При его строительстве нужно будет утеплить и крышу, и пол. Также придется установить отопительные приборы. В таком гараже хорошо проводить частные ремонтные работы на дому. Как правило, такие строения встречаются с гаражами на два автомобиля. К внутренней обшивке стен гаража следует подойти более конструктивно. Используйте также гидроизоляционный материал. Нередко создание подобной конструкции на основе металлического каркаса.

Металлический каркасный гараж своими руками

В нашей статье мы уделили внимание строительству металлических гаражей, которые также просты в изготовлении. При их строительстве иногда обходятся и без монолитного фундамента. Можно использовать трубы из метала и соорудить свайный фундамент. В этом случае для сооружения пола придется сделать песчаную досыпку. Такой гараж изготавливается быстрее деревянного.

Видео

Несколько видео-инструкций для полного понимания общей картины строительства каркасного гаража:

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=MZQKjVR9OI0&feature=youtu.be»] [ot-video type=»youtube» url=»https://www.youtube.com/watch?v=wr-3ypIoNEo&feature=youtu.be»]

Заключение

Для того, чтобы соорудить такое, казалось бы, сложное строение, нам понадобится всего пара недель плюс три недели ожидания пока просохнет фундамент. Сегодня строительство гаражей перешло на новый уровень. Все благодаря прекрасным доступным недорогим материалам. Кроме того, такой гараж смотрится на участке гармонично, уход за ним минимальный, а срок службы довольно велик.

как построить своими руками, пошаговая инструкция

Далеко не всегда получается обзавестись надежным кирпичным или бетонным гаражом. Щитовые или каркасные строения не хуже других способны обеспечить безопасность и сохранность автомобиля, оградить от воздействий внешней среды. Каркасная конструкция гаража в равной степени обладает и достоинствами, и недостатками. Какими, станет известно далее.

Содержание

• 1 Виды каркасных гаражей
• 2 Преимущества и недостатки
• 3 Чертеж каркаса будущего гаража
• 4 Инструменты и материалы
• 5 Основные этапы работ, пошаговая инструкция
  • 5.1 Подготовка основания
  • 5.2 Фундамент
  • 5.3 Возведение каркаса
  • 5.4 Строительство крыши
  • 5.5 Отделка
• 6 Расчет стоимости

Виды каркасных гаражей

Как и дома, гаражные строения подразделяются на сложенные из камня, возведенные из стеновых панелей и облегченные, щитовые или каркасные. Последние не требуют устройства мощного фундамента, дешевле в строительстве. Каркасный домик – не значит карточный: это серьезное, долговременное сооружение, предназначенное для длительной эксплуатации.

По виду каркаса гаражи бывают металлические и деревянные. По функциональному назначению – объединенные с мастерской, на одну и 2 машины. В такой гараж можно, не опасаясь, поставить автомобиль, мотоцикл, пользоваться им, как «настоящим». Благодаря прочному несущему каркасу здание выдерживает значительные нагрузки, рассчитано на длительный срок службы.

Преимущества и недостатки

Каждая технология имеет свои плюсы и минусы. Каркасные гаражи не стали исключением, к ним это относится так же, как и к другим зданиям.

Главные преимущества заключаются в следующем:

• быстрота возведения;
• упрощенная конструкция фундамента;
• малый вес, возможность сборки без применения грузоподъемных механизмов;
• дешевизна строительства в целом в сравнении с капитальными сооружениями.

Но, к сожалению, оборотной стороной экономичности, легкости постройки является ее низкая, по отношению к кирпичу или бетону, прочность, посредственные теплоизоляционные показатели. Дерево обязательно обрабатывается специальным составом, во избежание развития гнили и разрушения.

Если других вариантов нет, то остается выбрать каркасный гараж. Тем более, что он не так уж и плох: его можно утеплить, защитить от воздействия атмосферы, сделать настоящим домом для автомобиля.

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Основные этапы работ, пошаговая инструкция

Чтобы быстро возвести своими собственными руками прочный, надежный гараж, для удобства самих работников понадобится разбить весь цикл на отдельные операции. Опытные строители знают, что основа успеха заключена в тщательной подготовке, планировании.

Поэтому в процесс возведения здания обязательно входят:

1. Подготовительные работы. Расчеты, разметка и порезка деталей, комплектация крепежом, устройство фундамента – все это включается в начальную стадию.
   Пропускать ее категорически нельзя, это нарушит естественный ход строительства. Исключением является случай, когда гараж собирают на заранее подготовленном основании из предварительно сформированного набора элементов каркаса.
2. Монтаж конструкций, сборка разрозненных деталей в единое целое. По завершении процесса постройки производят обшивку каркаса стеновыми панелями, чтобы гараж принял вид готового здания.
3. Устройство крыши. Сюда относятся работы по покрытию одно- или двускатной кровлей, утепление потолка/стен (по желанию заказчика).
4. Заключительная фаза – отделка (покраска, обшивка сайдингом), монтаж всех дополнительных систем, включая навеску ворот.

Подготовка основания

Чтобы сделать прочный, надежный гараж, понадобится подготовить основу, которая воспринимает нагрузки от здания, передает их на грунт. Это плитный фундамент и соответствующие земляные работы, выполненные до начала его устройства. К ним относятся выемка «лишней» земли, засыпка песчаной подушки и гравийной подготовки, их трамбовка.

Неплохо бы заранее выяснить, к какому типу принадлежат грунты на участке застройки – просадочные, насыпные, насколько глубоко проходят водоносные горизонты. Эти меры избавят от последующих проблем с просадками, замачиванием фундамента, оседанием здания.

Фундамент

Постройку любого объекта традиционно начинают с закладки фундамента. От наличия данного элемента зависит устойчивость будущего здания, его способность противостоять внешним нагрузкам и атмосферным воздействиям без каких-либо повреждений.

Для каркасных строений, с их облегченными конструкциями и сниженным весом на основание, сооружают плитный фундамент небольшой толщины.

При этом обязательно применяется армирование сеткой или стержнями, увязанными в единую систему, выдерживаются сроки схватывания бетона. Нагружать основание до окончания данного периода запрещено во избежание появления трещин, просадок.

Возведение каркаса

Деревянный каркас отличает простота сборки – это одно из ключевых преимуществ подобных сооружений. Начинают сборку с установки угловых стоек, постепенно переходя к средним и перевязывая их между собой балками.

Основное правило: конструкция должна обладать достаточной собственной жесткостью, для этого применяются связи в 2 уровнях (снизу и сверху), а также подкосы. Периодически контролируют вертикальность/горизонтальность элементов, пользуясь уровнем и отвесом.

На крепеже экономить не нужно, это приведет не к удешевлению гаража, а к снижению его жесткости, долговечности.

Строительство крыши

Когда закончен монтаж каркаса, сооружение коробки будущего здания, переходят к сооружению крыши. Кровля может быть плоской, односкатной, сложной формы – зависит от того, какая идея придет в голову заказчику, и что именно он захочет реализовать на практике.

Не рекомендуется излишне усложнять конструкцию покрытия, отступая от простых (и функциональных) решений в сторону дизайнерских, усложненных. Вполне достаточным будет создать одно- или двухскатную кровлю с покрытием из металочерепицы, армированного пластика – так, чтобы осадки не проникали внутрь, там было тепло и сухо.

Отделка

Гараж с обшивкой фасада сайдингом, простым ОСБ с последующей покраской приятным для глаза колером выглядит гораздо привлекательнее, чем без нее. И на этом этапе лучше не «заморачиваться» с особенными материалами, красками и технологиями. Ведь это все-таки гараж, а не загородный дом. Для него функциональность – прежде всего.

Достаточно будет выбрать лакокрасочное покрытие неброского цвета, использовать пластиковую вагонку, которая не боится холода и влаги, хорошо защищает конструкции от внешней среды.

Если есть желание сделать теплый гараж, на данном этапе самое время его реализовать. При этом не забывают о гидроизоляции: у древесины и утеплителя разные коэффициенты теплопроводности, понадобится слой пленки между ними, чтобы не возникло мостиков холода, очагов конденсации влаги.

Расчет стоимости

На смету затрат повлияют стоимость материалов – дерева, крепежа, арматуры. Это неизбежно. Возможно, добавятся транспортные услуги на доставку древесины или заказ бетонной смеси для заливки фундамента, подвоз щебня.

В целом, постройка обойдется значительно дешевле капитального гаража, к тому же рабочая сила будет бесплатная, благодаря возведению здания своими руками. С целью экономии строительство можно растянуть по времени (в разумных пределах), постепенно накапливая материалы и занимаясь возведением такого нужного, недорогого и чрезвычайно привлекательного внешне гаража.

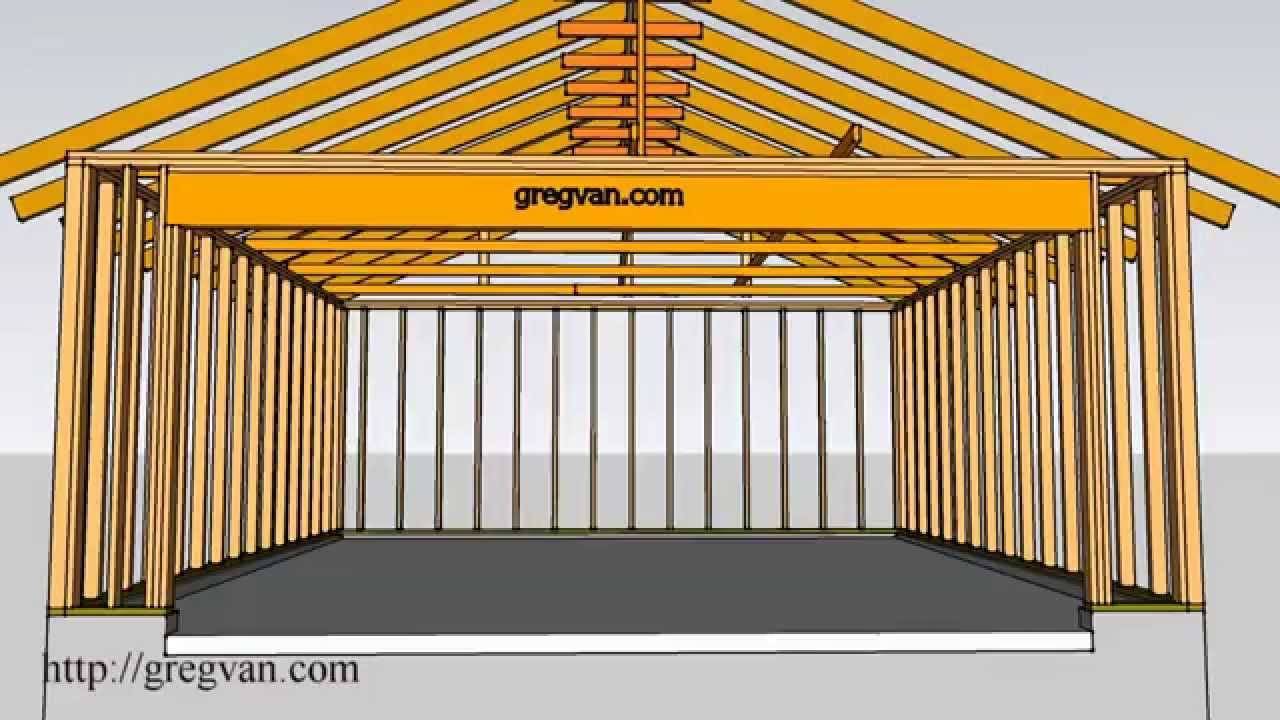

Каркас стен гаража

Каркас стен гаража не так сложен, как может показаться. Если вы будете следовать простым шагам и процессу, которые мы покажем вам ниже, вы сможете освоить процесс, прежде чем узнаете его. Все, что требуется, это немного терпения и надлежащее планирование, прежде чем вы начнете, чтобы вы могли избежать неизбежных бу-бу, которые часто возникают из-за подхода волей-неволей при строительстве гаража.

Наши иллюстрации и учебный процесс основаны на примере гаража на одну машину размером 12 x 24 фута с одной дверью для человека и одной верхней дверью. Мы сломали мыслительный процесс вниз к концепции Длинная стена гаража и Короткая стена гаража. Это имеет смысл, так как они должны быть оформлены отдельно по той причине, что они сходятся под углом девяносто градусов (90°) в каждом внешнем углу.

Мы будем строить наш гараж на фундаменте для гаража типа 1 , показанном на нашей странице для фундамента для гаража . Если вы еще не были там, вы можете найти там полезную информацию, которую вы хотели бы знать, прежде чем приступить к каркасной части строительства гаража. Кроме того, проверьте наши Разрешение на строительство гаража стр. Он содержит полезную информацию о том, что вам необходимо будет предоставить для получения разрешения на строительство. Если вы новичок в обрамлении стен, посетите нашу страницу Wall Framing Primer , чтобы ознакомиться с элементарной информацией.

На приведенной ниже схеме показана одна из длинных стен гаража, которые понадобятся. В этой стене есть грубый проем для люка. Вы можете увидеть все необходимые компоненты стены, необходимые для ее сборки (каркаса). Обратите внимание, что размер каркаса стены на 1 дюйм короче нашей общей длины 24 фута. Причина этого в том, что мы будем размещать структурную обшивку из фанеры толщиной 1/2 дюйма или ориентированно-стружечной плиты (OSB) по всему периметру, после каркаса и обшивки крыши. После того, как структурная обшивка будет установлена, наши готовые размеры каркаса будут равны 12 x 24 футам. Изучите компоненты этой схемы и ознакомьтесь с тем, как она будет собрана, а затем мы подробно объясним, как это должно быть выполнено.

Для сборки длинных компонентов каркаса стены гаража мы начнем с подошвы 2 x 4 и верхней плиты, уложив куски материала 2 x 4 бок о бок на пол или пол гаража. Мы собираемся одновременно отмечать на них расположение каждой стойки с помощью небольшого обрамляющего квадрата шириной 1-1/2 дюйма. Это такая же ширина, как у стойки 2 x 4, чтобы ее можно было легко разметить карандашом.

Хитрость заключается в том, чтобы сломать подошву и верхнюю пластину под центром шипа, потому что материал пластины не будет непрерывным, как при длине 24 фута. Скорее всего, вы будете использовать один 9-футовый и два 8-футовых сверху и снизу, а 9-футовый будет тот, который мы обрежем первым, чтобы он попал под центр стойки. Хотя расстояние между шипами считается равным по центру, вы обнаружите, что на самом деле это от края до края, , как показано в размерах на диаграмме выше.

Итак, если мы изучим приведенную выше диаграмму, начиная с верхней левой стороны и читая справа, мы увидим, что если мы покроем первые шесть (6) ячеек для шипов 2 x 4 длиной 8 футов, мы не дотянем до центр седьмой стойки на 3/4 дюйма. Таким образом, мы обрежем 9 футов — 2 x 4 дюйма до длины 8 футов 0-3/4 дюйма как для подошвы, так и для верхней пластины. Затем мы можем поместить рядом с ним полную длину 8 футов — 2 x 4 без какой-либо обрезки по длине, и она попадет под центр тринадцатой стойки в стене. Наконец, мы можем отрезать следующую пластину длиной от 8 футов 2 x 4 до размера 7 футов 10-1/4 дюйма. Нам нужна общая длина пластины 23 фута 11 дюймов, поэтому давайте суммируем наши предложенные длины. прежде чем мы нарежем, чтобы убедиться, что у нас все правильно:

8′ 0-3/4″ + 8′ 0″ = 16′ 0-3/4″ (23′ 11″ — 16′ 0-3/4″ = 7′ 10-1/4″ ) . Да, мы поняли это правильно!

Теперь разложите все ваши пластины по порядку, как показано на схеме слева, с верхними пластинами над подошвенными пластинами, и используйте небольшой каркасный квадрат, чтобы начать размещение шипов 2 x 4. Начните с левой стороны, где будет первая шпилька, и выровняйте квадрат с краем пластин, отметьте карандашом пространство шириной 1-1/2 дюйма и поставьте «X» в середине отметки. Это означает туда входит шпилька полной длины. Теперь отмерьте рулеткой полные 16 дюймов и отметьте их. Поместите свой квадрат на пластины и нарисуйте линию на каждой стороне лезвия шириной 1-1/2 дюйма.

Все ваши метки на верхней пластине будут на расстоянии 16 дюймов от края до края, за исключением триммеров и шпильки, которая выходит за пределы из-за грубого открытия. Когда вы дойдете до этих меток на пластине, напишите внутри пространства, что туда входит, так же, как вы делаете это для гибких стоек, которые падают на расстояние . Изучите диаграмму длинного каркаса стены гаража выше, и вы получите представление о том, что находится на расстоянии и вне интервала, , все из которых должны быть отмечены на верхней и подошвенной пластинах.Размещение «X» в полных местах шипов всегда будет означать, что в этом пространстве сверху донизу есть непрерывная древесина, как вы поместите 2 x 4 между пластинами для прибивания гвоздей.Разметка пластин похожа на карту, которую вы используете для каркаса стены гаража при строительстве гаража.

Теперь давайте взглянем на диаграмму компонентов высоты каркаса короткой стены гаража справа. Это более сложная из коротких стен, так как она содержит верхний дверной проем. Обратите особое внимание на то, чтобы обе короткие стены поместились между двумя длинными стенами, которые будут возведены и закреплены в первую очередь. На диаграмме показано, где эти длинные стены будут находиться по отношению к коротким стенам, и вы должны точно измерить ширину.

Когда у вас будет четкое представление о том, как все это будет сочетаться друг с другом, вы можете приступить к строительству всех своих стен или строить их по одной, возводить каждую, закреплять ее и переходить к каркасу следующей стены. Строительные нормы и правила в США и Канаде требуют, чтобы вы вставляли два (2)-16d гвоздя в каждую стойку, где они соединяются с верхней и нижней пластинами, чтобы предотвратить скручивание во время сильных ветровых нагрузок, поэтому обязательно помните об этом при возведении каркаса. Процесс при строительстве гаража.

Прежде чем вы сможете возвести каркас стены гаража, вам нужно будет найти и просверлить отверстия для анкерных болтов в опорных плитах и ​​поместить герметик на фундамент, где будет стоять стена. Лучше всего немного увеличить размер отверстий для анкерных болтов, чтобы вы могли отрегулировать положение стены внутри и снаружи на подошве для прямолинейности. Сделайте отверстия на 3/8 дюйма больше, чем размер болта. Это даст вам 3/16 дюйма по всему периметру для регулировки.

Советы по гаражу: Хорошей идеей будет отметить на фундаменте меловой нитью место, где будет располагаться внешняя поверхность каркаса стены гаража. На иллюстрации, которую мы используем для гаража 12 x 24 фута, мы удерживаем стены на расстоянии 1/2 дюйма от внешнего края фундамента, так что, когда мы размещаем структурную обшивку 1/2 дюйма на стенах, она будет на одном уровне с поверхность фундамента, позволяющая плотно прилегать сайдингу к поверхности фундамента. Имейте это в виду, когда будете сверлить отверстия в подошве для анкерных болтов.

Теперь давайте изучим приведенную ниже схему возведения и крепления каркаса стены гаража, чтобы увидеть, как мы последовательно возводим каждую стену и крепим ее к земле до тех пор, пока все они не будут возведены, закреплены и соединены по углам.

Мы пронумеровали стены как «1», «2», «3» и «4». отвес, и готов зафиксировать шайбы и гайки на анкерных болтах. Если ваш фундамент не совсем ровный, вы можете выровнять стены, поместив прокладки под подошву, пока не поднимете стену в низких местах. Важно получить уровень верхней плиты на этапе каркаса крыши.

При размещении каждой конструкции каркаса стены гаража необходимо сначала убедиться, что она расположена по прямой линии, прежде чем закреплять распорки. Вы делаете это с помощью веревки, проходящей вдоль верхней пластины от края пластины примерно на 1/2 дюйма. Просто прибейте кусок сосны размером 1 x 1 x 4 дюйма к каждому концевому стержню и протяните струну к каждому концу. Затем перемещайте стену внутрь и наружу с помощью внутренних распорок, пока стена не совпадет с линией струны от одного конца до другого. Как только вы добьетесь идеального результата, прибейте распорки к кольям в земле. Вы можете проделать ту же процедуру на нижней пластине с помощью веревки и кувалды, чтобы постучать по стене внутрь и наружу, прежде чем затягивать гайки на анкерных болтах.

Советы по гаражам: Просто вбейте один гвоздь в распорку в том месте, где она прилегает к стойке в стене, чтобы можно было поворачивать распорку вверх и вниз до тех пор, пока вы не сможете прибить ее к внешнему концу. Затем, когда вы будете удовлетворены выравниванием, добавьте дополнительный гвоздь к распорке на стойке стены и колу в земле.

После того, как стены «1» и «2» установлены, выровнены и закреплены, вы можете возвести стену «3» и прикрепить ее к стенам «1» и «2» в соответствии со схемой, показанной слева. Вы делаете это перед добавлением каких-либо распорок, которые потребуются только в середине стены «3» для выравнивания с использованием струны, как описано выше. Используйте ту же процедуру, описанную выше, для выравнивания подошвы, а затем перейдите к стене «4». При возведении стены «4» используйте все те же процедуры и установите скобы с каждой стороны чернового проема для верхней двери.

После того, как вы установили весь каркас стены вашего гаража, соединили его по углам и закрепили распорками, вы можете приступить к установке последней верхней пластины, которая называется стопорной пластиной , как показано на схеме слева.

Эта пластина перекрывает верхние пластины на стенах, чтобы создать окончательную сшитую структурную связь, на которую будут опираться потолок и каркас крыши.

Эта процедура требуется всеми строительными нормами и правилами США и Канады и помогает каркасным конструкциям стен гаража противостоять чрезмерной ветровой нагрузке за счет передачи нагрузок между стенами при поворотах на девяносто градусов. После того, как структурная обшивка будет установлена ​​​​поверх вашего квадратного, вертикального и вертикального каркаса стены гаража, у вас будет здание, которое не будет отклоняться или изгибаться под воздействием устойчивых сил ветра.

Примечание редактора: При проверке каркаса стены гаража на отвесность не пытайтесь достичь совершенства, пока не установите все четыре стены и не соедините их по углам. Затем продолжайте проверять струны вдоль верхних пластин и последней распорки каждой стены по мере перемещения по зданию. На этом этапе стены очень гибкие и могут в значительной степени перемещаться вперед-назад и внутрь-наружу до окончательного закрепления раскосов. Как только вы все сделаете правильно, поместите последнюю верхнюю пластину/замковую пластину на место с длинными пиломатериалами, которые перекрывают любые стыки в верхних пластинах ниже минимум на 32 дюйма, за исключением каждого угла, где перекрытие, очевидно, будет 3-1. /2″.

Последним этапом работы по возведению каркаса стены гаража будет добавление внутренней подложки или блокировки для размещения гипсокартона во внутренних углах. Посмотрите на диаграмму ниже, которая иллюстрирует, как это работает.

Это можно сделать двумя способами. Один из них — добавить полноразмерные стойки по углам длинных стен гаража при их обрамлении, или вы можете добавить 2-футовые стержни позже, один вверху, один внизу и один прямо по центру высоты стены. .

В любом случае будет работать нормально. Преимущество этой конструкции заключается в том, что если вы планируете утеплять свой гараж, вы можете заправить изоляцию из летучих мышей (или вспененного пенопласта) до самого угла, чтобы получить более эффективное значение изоляции по всему периметру здания.

Теперь вы должны быть готовы перейти от каркаса стены гаража к каркасу крыши, поэтому посетите нашу страницу Каркас крыши гаража и изучите содержание. Строительство гаража может быть очень полезным проектом. Если вы будете следовать этим инструкциям шаг за шагом, вы сможете добиться профессиональных результатов, которые будут структурно прочными, как если бы вы занимались своими руками.

Возврат из Каркас стены гаража в Здание A Гараж

Возврат из Каркас стены гаража to GarageTips-101, Домашняя страница

9 бесплатных чертежей гаража своими руками

К

Стейси Фишер

Стейси Фишер

Стейси — опытный писатель журнала The Spruce, освещающий домашние проекты и поделки своими руками. У нее более 18 лет журналистского опыта, она выступала в качестве эксперта по DIY на шоу Dr. Oz Show и нескольких радиошоу. Она опубликовала сотни статей и стала соавтором книги.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.08.22

Ель / Мишель Беккер

Эти бесплатные планы гаража помогут вам построить место для ваших автомобилей и тонны складских помещений. Построив его самостоятельно, вы сэкономите деньги и будете знать, что у вас есть качественное здание. Эти планы ниже представлены в различных размерах для отдельного гаража на одну или две машины.

Планы включают в себя все необходимое для начала работы: чертежи, инструкции по строительству, фотографии и схемы. Вам просто нужно добавить материалы, инструменты и тяжелую работу. Многие из этих планов также можно использовать для мастерской, сарая, сарая или даже теплицы.

• 01 от 09

  Как стать специалистом

  План гаража HowToSpecialist предназначен для строительства отдельного гаража размером 12×20 на одну машину. Преимущество этого плана гаража в том, что ему очень легко следовать. Материалы перечислены с соответствующими буквами, на которые вы можете ссылаться на диаграмме, а множество изображений на всех этапах показывают вам, что именно нужно делать.

  План гаража включает в себя список материалов, список инструментов, пошаговые инструкции по строительству и схемы.

  Обязательно ознакомьтесь с соответствующими статьями на сайте HowToSpecialist, чтобы узнать, как построить крышу гаража и как отделать гараж.

  План отдельного гаража на одну машину от How To Specialist

• 02 от 09

  РОНА

  У RONA есть бесплатный план гаража для постройки гаража 16×22. В начале этого плана показаны все инструменты и материалы, которые вам понадобятся для строительства гаража, после чего начинается 14 шагов строительства.

  Некоторые из шагов включают строительство наружных стен и дверных, оконных и гаражных проемов, а также установку обшивки и воздушного барьера, установку стеновых рам и установку гаражных ворот.

  План гаража 16′ X 22′ от RONA

• 03 от 09

  Сегодняшние планы

  Этот план представляет собой файл PDF из Today’s Plans, в котором показаны схемы и размеры для строительства гаража на две машины, называемого гаражом Berrywood Pole-Frame.

  К этому плану прилагается множество заметок, в которых говорится обо всем, от материалов крыши и сайдинга до конструкции каркаса столбов, окон, дверей и каркаса чердака.

  Berrywood Pole-Frame, Гараж на две машины из сегодняшних планов

• 04 от 09

  Вестерн Констракшн

  Зачем строить гараж на одного, если можно построить один на двоих? У Western Construction есть план бесплатного гаража на две машины, который называется «План чердачного гаража». Гаражная дверь, окно и входная дверь включены в план. PDF-файл состоит из 12 страниц и включает в себя детали каркаса, детали крепления стен, чертежи фасадов и многое другое.

  На первой странице показано все, что вам нужно для гаража, включая материалы для фундамента, каркаса стен, кровли, сайдинга и отделки.

  План гаража на 2 машины размером 24 х 24 фута от Western Construction

• 05 от 09

  Сегодняшние планы

  С другим бесплатным планом гаража от Today’s Plans вы можете настроить план, чтобы построить более десятка различных гаражей и мастерских, четыре из которых подробно описаны в бесплатных материалах. Это действительно дает вам возможность найти гараж, который лучше всего соответствует вашим потребностям.

  Этот 30-страничный PDF-файл содержит макеты, списки материалов, строительные ресурсы и планы строительства основного гаража и пристройки. Обязательно прочитайте все это заранее, чтобы знать, чего ожидать.

  Планы гаража и мастерской из садового дуба из сегодняшних планов

• 06 от 09

  Кад Северо-Запад

  Другой аналогичный план гаража на две машины доступен в Cad Northwest. Он имеет размеры 24×24 и имеет место для чердака высотой 5 футов. Вход на чердак осуществляется с правой стены. Также с правой стороны есть личная дверь и окно шириной 6 футов.

  21-страничный PDF-файл включает не только все чертежи, примечания и размеры для строительства этого гаража, но и полный список материалов на последней странице. Просто соберите то, что вам нужно, и вы готовы взяться за этот проект.

  План гаража на 2 машины размером 24 х 24 фута от Cad Northwest

• 07 от 09

  Учебники

  У Instructables есть бесплатный план гаража, который проведет вас через весь процесс строительства гаража с нуля, включая подробную информацию о получении разрешений и найме субподрядчиков, если это необходимо. Это действительно отличное чтение для тех, кто никогда раньше не строил гараж. Это действительно излагает весь процесс для вас.

  Этот подробный план включает в себя чертежи, список материалов, цветные фотографии, схемы и множество указаний.

  Как построить гараж с нуля из Instructables

• 08 от 09

  SDS-CAD

  Этот бесплатный план гаража дает вам указания по строительству отдельного гаража размером 14 x 24 x 8 футов, который включает гаражную дверь, дверь и окно.
