Особенности ввода электричества в деревянный дом
Электропроводка деревянных домов
- Электропроводка в деревянном доме
Вступление
Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.
Ввод электричества в деревянный дом
Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП).
Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.
В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.
Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).
Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.
Ввод электрического кабеля в деревянный дом
Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.
4.55).
Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).
После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.
Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

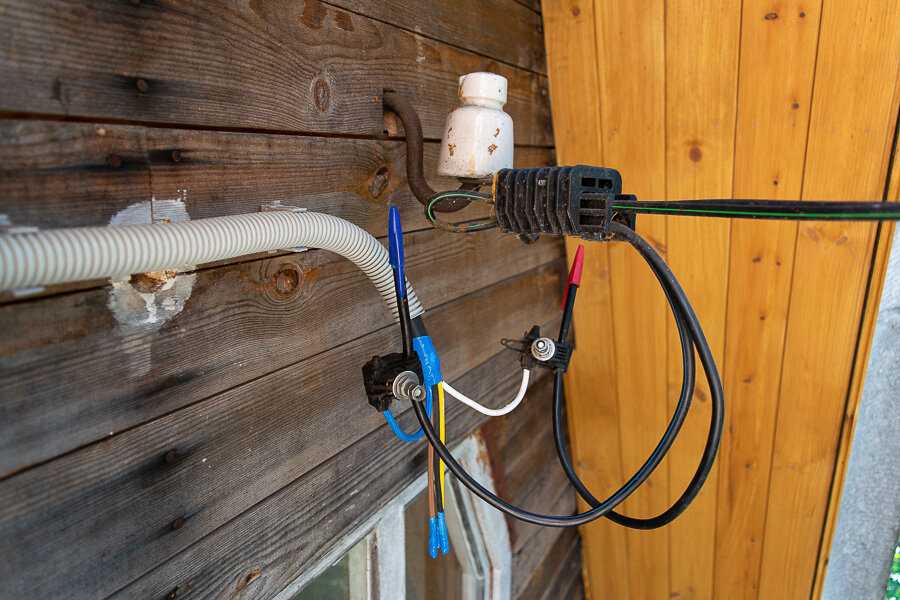

Два варианта ввода СИП провода в деревянный дом
Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.
Вариант 1.
От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.
Вариант 2.
Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.
Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.
Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.
Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.
Выводы
Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.
©Elesant.ru
Другие статьи раздела: Электропроводка дома
- 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
- 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
- 26 Правил электроснабжения и электропроводки деревянного дома.
часть3, правила14-26 - Анкерные зажимы и кронштейны
- Арматура для СИП 2
- Ввод кабеля из траншеи в дом
- ВРУ. Вводно-распределительное устройство дома
- ГЗШ. Главная Заземляющая Шина
- Глубинный заземлитель
часть3, правила14-26
Статьи по теме
Профессиональный подход в устройстве кровли
Конструкция и монтаж штыревого заземлителя из уголков
Устройство насосной станции
Садовая мебель на вашем участке
Групповая сеть квартиры и дома
Способы разводки водопровода в квартире
Подвод воды к дому: наружный водопровод частного дома
Вводной автомат.
Расчет, выбор вводного автомата для квартир…
Joomla SEF URLs by Artio
Свежие статьи
Межкомнатные двери скрытого монтажа 05 апреля 2023
Разрешение индивидуальных трудовых споров 31 марта 2023
Селекторная связь — раритет или эффективное средство связи 23 марта 2023
Как формируется цена на пиломатериалы
Разница между необрезной и обрезной доской 23 марта 2023
Свежие публикации
Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022
Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021
Где и как купить электрический кабель: теория и практика 15 ноября 2021
Как найти утечки тепла в дома 19 сентября 2021
Изучаем химические насосы.
Какие? Зачем? Где? 13 сентября 2021
Популярные статьи
- Размеры стандартной ванной комнаты
- Электрические схемы подключения скважинного насоса
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Однофазная и трехфазная электрическая сеть
- Монтажные провода и кабели их назначение и описание
- Коллекторная схема водоснабжения
- Вводной автомат. Расчет, выбор вводного автомата для квартиры
- Аксонометрическая схема водопровода
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
- Спуск и крепление кабеля к опоре
- Распределительные сети электрической энергии: характеристики, классификации и схемы
- Что такое дин-рейка в электромонтаже: типы и виды din-рейки
- ВРУ. Вводно-распределительное устройство дома
- Наглядная схема электрощита квартиры с реле напряжения
- Подключение СИП от магистрали до дома
org/Article»>
Наглядная трехфазная схема вводно–распределительного щита частного дома
org/Article»>
Особенности ввода электричества в деревянный домПроводка в квартире
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Осветительные сети промышленных предприятий
- Силовые цепи квартиры
- Групповые линии освещения: общие норма и правила
- Электрика квартиры и дома
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Отличие групповых сетей от питающих и распределительных сетей электропроводки
Проводка в доме
- Ввод кабеля из траншеи в дом
- Повторное заземление линий электропередачи
- Глубинный заземлитель
- Как работают инверторы напряжения для дома
- Подключение СИП от магистрали до дома
- Базовые нормативы электромонтажных работ
- Арматура для СИП 2
Схемы
- Наглядная схема принципа работы устройства УЗО в системе TN-S
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
- Наглядная схема электропитания квартиры с заземлением
Водопровод квартиры
- Продукция для трубопроводных систем: где купить по доступным ценам
- Размеры стандартной ванной комнаты
- Аксонометрическая схема водопровода
- Установка раковины для ванной комнаты
- Водопровод внутри здания
- Полотенцесушители: разновидности, особенности выбора и правила ухода
Водоснабжение дома
- Устройство гидроаккумулятора, принцип работы
- Выбор трубы для водоснабжения частного дома
- Наружный и внутренний водопровод загородного дома
- Тройниковая разводка водопровода в доме — простота и дешевизна выполнения
- Расчёт скважинного насоса: формула и пример подробного расчета
Вода на участке
- Автоматическая насосная станция
- Водопроводный ввод в частный дом: устройство ввода воды в частный дом
- Водоснабжение частного дома из скважины своими руками
- Выбор трубы для водоснабжения частного дома
- Еще раз о системе водоснабжения в доме
Ввод электричества в деревянный дом должен быть максимально безопасен
Когда дом построен, электричество к нему подводится прежде всего.
Хотя данная процедура не отличается большой сложностью, выполнить ее следует в строгом соответствии с существующими правилами, чтобы ввод электричества не создавал никаких угроз ни для самого дома, ни для людей, которые в нем будут проживать.
Содержание
- Способы, используемые для подключения к электрической линии
- Воздушный ввод
- Подземный ввод
- Защита кабеля, укладываемого в отверстие ввода
- Ввод электричества в кирпичный дом
Способы, используемые для подключения к электрической линии
Следует особо подчеркнуть, что подключение к электрической линии должно производиться только лишь специалистами, имеющими право на выполнение работ такого рода. Все же остальные действия могут выполняться домовладельцем своими силами.
Чтобы подать электропитание в свой дом, можно взять на вооружение любой из следующих двух способов:
- Воздушный, являющийся самым недорогим и простым. Однако, выбрав этот способ, нельзя забывать о тех недостатках, с которыми он сопряжен – возможность повреждениями подвода порывами ветра, упавшим с крыши снегом, ветвями соседних деревьев.
- Подземный, эстетичность и безопасность которого не подлежит сомнению. Недостаток же его состоит в большой трудоемкости работ и их существенной стоимости
Читайте также Оказывается, можно получить электричество, используя соленую воду
Воздушный ввод
При вводе электричества данным способом кабель, идущий от столба к дому, просто подвешивается в воздухе. На самом доме он должен закрепляться на фарфоровой арматуре, причем ввод в здание должен обустраиваться на минимальной высоте 2,75м.
Для подводки должен использоваться кабель СИП, достоинства которого состоят в повышенной прочности и в наличии изоляции, неподверженной негативному воздействию ультрафиолета. Для ввода, должны применяться кабели ВВГнг или КВВГнг, присоединяемые к СИП на роликах фарфоровой арматуры. Пропускание кабеля СИП через толщу стены запрещено правилами пожарной безопасности.
Читайте также Требования к вентиляции в деревянном доме
Работы по подвеске подводящего кабеля должны выполняться специалистами.
На долю хозяина выпадает подготовка точки ввода, куда необходимо вставить металлическую гильзу или толстостенную трубу. Отверстие ввода должно выбираться там, где исключено формирование влаги или наледи, и располагаться в стене.
Выбирая вводную втулку, следует исходить из того, что толщина ее стенок должна составлять:
- при сечении кабеля 4 мм2 -2,8 мм;
- при сечении кабеля 6-10 мм2 -3,28 мм.
Снаружи дома втулка должна выступать на расстояние 20-30 см.
Читайте также Как установить электрический столб на участке
Подземный ввод
Для подводки этим способом в траншею укладывается кабель ВВБШв, располагающийся в трубе, заложенной на глубине 1,2-5м. Минимальное сечение используемого кабеля должно составлять 16 мм2. Трубы прокладываются вплоть до вводного устройства с небольшим уклоном в сторону улицы. Концы труб должны быть заделаны так, чтобы исключалось проникновение в них воды и влаги.
Кабель должен вводиться через толщу фундамента, а не под ним.
Защита кабеля, укладываемого в отверстие ввода
Поскольку кабель ввода, находящийся в толще стены, представляет наибольшую опасность, он должен быть защищен с использованием одного из следующих способов или обоими сразу:
- укладка в толстую металлическую трубу, о чем писалось ранее.
- установка дополнительного защитного устройства на наружной части стены
Читайте также Как закрепить кабель на стене: разновидности используемого крепежа
Ввод электричества в кирпичный дом
Говоря о доме деревянном, было бы своего рода дискриминацией не упомянуть о порядке ввода электричества в дом из кирпича.
К счастью, много информации здесь излагать не придется, поскольку все, что сказано по поводу деревянного дома, полностью относится и к дому каменному, хотя пожароопасность его значительно меньше.
Читайте также Как правильно выбрать кабель для подключения мощной бытовой техники
Надеемся, что рассказанное нами позволит вам правильно обустроить в своем доме электрический ввод, сделав его максимально безопасным.
А может, у вас есть дополнительная информация? Поделитесь, пожалуйста, ею с нашими читателями в комментариях.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.
( Пока оценок нет )
Электропроводка в деревянном доме своими руками
Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.
Содержание
- Основные требования для проводки
- Основные этапы
- Проект
- Вход в дом
- Поставка кабеля в земле
- Ритрома воздушного кабеля
- Дистригенсная доска
- Открыть внутреннюю 9008
- Металлические трубы
- Под штукатурку
Основные требования к электропроводке
Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.
Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.
- Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
- Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.
- Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
- Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
- Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
- Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
- Не допускать нагрева проводников и электрических соединительных узлов.
Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности.
Попытка решить эстетические проблемы может привести к катастрофическим последствиям.
Основные этапы
Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:
- Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
- Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.
нажмите, чтобы увеличить
- На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
- Выполнение ввода от магистральной линии электропередач в дом.
- Установка и сборка распределительного щита.
- Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
- Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
- Установка защитного заземления и УЗО.
- Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.
Проект
Электропроводка в деревянном доме своими руками начинается с составления проекта.
По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .
На чертеже желательно указывать максимальную мощность электроприборов.
Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.
нажмите, чтобы увеличить
Розетки в разных комнатах также питаются от отдельных линий.
Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.
Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.
Ввод в дом
Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.
Прокладка кабеля в земле
Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.
При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.
Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.
Воздушная кабельная разводка
Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.
Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений.
Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).
В качестве ввода рекомендуется использовать СИП (СИП).
Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.
Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.
Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.
Распределительный щит
Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.
Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.
В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.
Открытая внутренняя проводка
Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.
Трубы электротехнические гофрированные
Теперь купить гофрированные гибкие трубы не проблема.
Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.
Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.
Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.
Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только с помощью пылесоса, но делать это не везде удобно.
Электрокоробка
Такие электрокоробки еще по-другому называют кабель-каналами.
Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).
Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.
Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.
Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.
Открытый кабель
Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.
Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.
Скрытая внутренняя электропроводка
Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм по пожарной безопасности, то такой способ вполне приемлем.
Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.
Металлические трубы
Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.
Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.
Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при натягивании его на острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.
Медные трубы считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.
Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.
Под штукатурку
Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.
Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.
Для этого есть две веские причины:
- При монтаже изоляционный слой жил может быть незначительно поврежден.
- Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).
Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.
Выбор коммутационных устройств
При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.
Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.
В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.
При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.
Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.
Защитное заземление
Электропроводка в деревянном доме должна иметь защитное заземление.
Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:
- Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
- По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
- Сварить эти штифты с уголками длиной 1 м при помощи сварки.
- Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
- Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.
В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.
Тестовая работа
Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:
- измерить сопротивление изоляции;
- загрузить машины;
- измерить сопротивление заземляющего проводника;
- проверить петлю «фаза-ноль»;
- выполнить проверку УЗО.
После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.
Наглядно о нюансах электропроводки в деревянном доме в видео:
Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.
…
Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО …
. Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из …
…
Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …
Основная задача архитектора при проектировании этого дома — вписаться в деревянный дом на существующей земле владельцев, на склоне горы, которой изобилует земля …
Это …
Архитекторы …
..
..
