Розетка на балконе, как провести электричество, как сделать розетку на балконах

Содержание статьи:

В прежние времена балкон зачастую использовался в качестве склада для ненужных вещей, в том числе сезонных — велосипедов, детских санок, лыжных принадлежностей, рыболовных снастей и так далее. Однако существуют более интересные варианты использования лоджии. Можно организовать здесь рабочий кабинет или летнее спальное место, поставить уютный столик для вечернего чаепития. Но для этого нужно провести электричество — не слишком сложная задача, если подходить к ней правильно.

Большинство строительных бригад не прокладывают электропроводку на балкон.

Это становится проблемой владельца квартиры. Если он желает пользоваться электричеством — нужно выполнить целый комплекс мероприятий и сделать розетки.

Монтаж проводки

Выводить проводку на балкон можно двумя способами: скрытым или открытым. Использовать для вывода электричества первый вариант удобно тем, что провода скрываются в стенах, которые остаются гладкими и доступными для любого вида декора. Недостаток способа — выводить проводку без шума и пыли не получится. Нужно штробить стены и пробивать отверстие под проводку из квартиры, делать шумные и грязные работы. После всего нужно будет аккуратно спрятать провода. Этот вариант лучше всего использовать во время ремонта или на этапе приема квартиры после ее строительства.

Открытая проводка — это отсутствие пыли и шума при прокладке своими руками. Если вы планируете декорирование стены при помощи обшивки, то электричество лучше проводить открытым способом. Таким образом проводку можно сделать быстро и красиво.

Но, если вы не собирались проводить обшивку стены, провода останутся видны, и внешний вид балкона будет несколько омрачен.

Выбор места для электророзетки

Розетка на балконе должна располагаться в доступном и удобном месте. Важно, чтобы вы могли проводить проводку и монтировать прибор без лишних сложностей. Как правило, внешняя стена балкона под окном не используется, поскольку она достаточно массивная, сделать в ней отверстие для провода нелегко.

Правильный вариант монтажа:

• в боковых стенах;
• в стене под внутренним окном.

Последний способ самый удобный, поскольку розетку и проводку можно сделать незаметной. Не стоит использовать балконную дверь, чтобы вывести силовой провод.

Важные моменты подготовки

Помните, что проведение освещения на балконе должно в обязательном порядке выполняться с соблюдением безопасности. Нужно правильно рассчитать сечение провода в зависимости от количества розеток и других потребителей электричества.

Основные моменты:

• для защиты от возгорания выводить провод следует в гофрированном шланге;
• правильным будет использовать проводку того же сечения, что и на входе в квартиру;
• при подключении выключателей, розеток и других элементов сети нужно сделать полную проверку контактов;
• идеальным будет использование распределительной коробки — если ее нет, выводить проводку стоит от ближайшей к лоджии розетки.

Перед тем, как вывести розетку на балкон, нужно определить инструменты и материалы для работы. Нужна сама розетка в комплекте. Вы можете выбрать разные варианты, внешние или внутренние, в зависимости от особенностей балкона. Для дополнительной защиты от несчастных случаев рекомендуем запастись гофротрубой, чтобы правильно изолировать проводку. Для вывода электричества подойдут надежные и безопасные кабели с изоляцией, желательно двойные.

Если вы решили еще и провести свет, то запаситесь выключателями. Для скрытого монтажа правильным будет использование кабель-канала. Основные инструменты:

• отвертка;
• острый нож;
• кусачки;
• перфоратор или дрель;
• изолента;
• индикаторная отвертка.

Подключение электричества на балкон от розетки

Самым сложный способ — скрытый вывод проводки. Такой вариант правильно применять во время ремонта в квартире. Проводить открытым способом легко — нужно от ближайшей розетки проложить кабель-канал и заложить провод. Для большей скрытности используют место над плинтусом.

Методика проведения:

• определить точку расположения источника, высота не менее 70-80 см от пола;
• используя перфоратор, сделать выходное отверстие. Если планируется внутренний монтаж, высверлить нишу для подрозетника;
• сделать сквозное отверстие в комнату, завести провод;
• завести в проделанное отверстие гофротрубу;
• выключить общую подачу электроэнергии на квартиру;
• вывести провода через гофротрубу, заранее установленную в отверстие из комнаты на балкон;
• используя кабель-канал, провести провода к месту монтажа розетки.

Далее необходимо установить розетку в заранее высверленное отверстие, подключить провода и завершить установку. Проверяем всё на работоспособность, штукатурим отверстия и сколы, повреждения штукатурки. Для монтажа нескольких электророзеток нужно предварительно смонтировать распределительную коробку, а от нее выполнить разводку.

Аналогичным образом можно установить освещение для лоджии. Рекомендуется монтировать выключатель в комнату, так будет комфортнее заходить на балкон.

Запитать лоджию можно от распределительной коробки или от электророзетки в комнате. Если коробка далеко или подключиться к ней сложно, используйте второй вариант. Для этого нужно использовать ближайшую к лоджии электророзетку в комнате. Предварительно следует проверить ноль и фазу с помощью индикаторной отвертки, подключить провода соответствующим образом.

С электричеством лоджия превратится в еще одну комнату, которую вы сможете использовать со всеми удобствами.




Поделитесь статьей в соцсетях:

Комментарии к статье (1)

Оставить комментарий

0 Мария 15.12.2020 Имя Цитировать
отличная статья, спасибо

Простой способ провести электричество на балкон

Любое помещение нельзя считать благоустроенным, если в нём нет электричества. Это правило относят и к балконам.

Многих владельцев, прежде всего, застеклённых балконов, которые используются в качестве дополнительной комнаты, интересует вопрос: как провести электричество на балкон, чтобы он был освещён, и можно было пользоваться электроприборами.

Интересное решение — освещение с помощью светодиодной ленты под подоконником.

Об электроснабжении балконов описано в этой статье.

Содержание

Требования к балкону по электроснабжению

Чтобы провести электричество на балкон, обязательно оценивают его состояние.

На балконе не должно быть перепадов температуры, из-за которых появится конденсат, и произойдёт замыкание незащищённой электропроводки, а затем пожар. Помещение должно быть сухим и проветриваемым.

Не рекомендуется проводить электричество на незастеклённом балконе, так как в этом случае приходится принимать повышенные меры по электробезопасности, а это дополнительные затраты. Например, на таких балконах используют только влагозащитные светильники и электропроводку, проложенную в защитном рукаве или коробе.

Электрическую проводку целесообразно проводить на застеклённом балконе перед отделочными работами во время капитального ремонта.

Требования к электробезопасности

Перед работами с электричеством, необходимо ознакомиться с правилами электробезопасности, а затем их соблюдать. Для безопасности необходимо:

• все работы на электросетях выполнять только при полностью обесточенной квартире;
• выбирать электроинструмент с изолированными ручками и двойной изоляцией;
• перед сверлением стен убедиться, что под штукатуркой не проложены провода скрытой проводки;

Подготовка к монтажу

Чтобы проложенная электропроводка и установленное электрооборудование не нарушали требований электробезопасности, не портили интерьер балкона, необходимо подготовиться к монтажу.

Подготовка включает определённые операции.
1. Выбор типа освещения.

Очень важно правильно выбрать тип освещения для балкона. Во-первых, от освещения зависит назначение помещения, во-вторых, с освещением связана нагрузка на сети.

Используются следующие варианты освещения:

• точечное освещение — это вариант для потолка балкона, обшитого деревом или ПВХ панелями. Существуют разные типы точечных светильников (диодные, галогенные, накаливания), которые различаются по энергопотреблению и способу подключения;
• настенное освещение — это светильники в виде бра. Они крепятся к стенам в разных частях балкона, а управляются от одного или от разных выключателей;
• общее освещение — это самый простой и неэнергоемкий вариант, который легко реализуется. Когда на балконе необходимо иметь только техническое освещение, то светильник с одной или несколькими лампами подвешивается на потолок.
2. Выбор схемы подключения.

После выбора типа освещения легко рассчитать максимальную нагрузку на сети. В зависимости от нагрузки выбирается один из вариантов подключения к квартирному электроснабжению:

• квартирный распределительный электрический щиток;
• распределительная коробка между потребителями внутри квартиры;
• электрическая розетка, расположенная рядом с балконом.
Самый простой вариант: вывод питающего кабеля от ближайшей розетки

В зависимости от источника электроснабжения создаётся электрическая схема, по которой будут выполняться монтажные работы.

В большинстве случаев балконы подключаются к ближайшей электрической розетке.

Если на большом балконе устанавливается несколько светильников и розеток, то для них монтируют общую распределительную коробку.

Возможный вариант схемы электроснабжения балкона имеет следующий вид:

В этой схеме используется параллельный способ подключения, то есть к фазному и нулевому проводу параллельно подключаются выключатель, светильник, розетки.

3. Выбор способа разводки проводов.

Для разводки электрических проводов на балконе используют один из способов.

1. Скрытый способ — вариант, при котором провод прокладывают в специальных каналах. Удобный способ скрыть провода под штукатуркой или покрытием.
2. Открытый способ — это простой и дешёвый вариант прокладки проводов. Предусмотрены разные способы защиты проводов. Например, прокладка проводов в жёстких пластиковых трубах, которые с помощью специальных приспособлений крепятся к стене.

   Проводка в кабель — каналах

4. Выбор и покупка проводов.

Правильный выбор проводов существенно влияет на качество проводки. В качестве материала для проводов используется медь и алюминий.

Чаще всего предпочтение отдаётся проводам с медными жилами. Они имеют более низкое сопротивление, чем алюминиевые провода, а значит, при одинаковом сечении выдерживают большую нагрузку. Важное преимущество медных проводов — это высокая гибкость, что требуется при прокладке балконной проводки.

Алюминиевые провода более дешёвые, поэтому в домах старой застройки вся скрытая проводка уложена проводами из такого материала. Сейчас провода из алюминия используются, когда необходимо сэкономить, а безопасность не имеет значения.

В электропроводке должны быть провода из одного материала, потому что алюминий с медью в скрутке окисляются, после чего возникает искрение.

Можно подсоединить через специальный одноразовый клеммник

По мнению специалистов, для прокладки сетей в квартире должны использоваться электрические кабели следующих марок:

• ВВГ — небронированный гибкий кабель, состоящий из медных жил. Они имеют различную форму с поливинилхлоридной изоляцией. Существуют различные модификации кабеля, в том числе с негорючей изоляцией;
• NYM — кабель, изготовленный по европейским стандартам. Чтобы обеспечить негорючесть изделия, между оболочкой и медными жилами уложен резиновый наполнитель.

Существенным плюсом обоих кабелей, кроме лёгкой разделки и удобного монтажа, является широкий ассортимент по техническим характеристикам и ценам.

Сечение жил соединительного кабеля зависит от нагрузки.

Контур освещения балкона имеет небольшую нагрузку, поэтому может подключаться кабелем 1,5 квадрата.

Нагрузка на розетках связана с подключёнными электроприборами. Чтобы пользоваться приборами максимальной мощности, достаточно проложить кабель 2,5 квадрата.

Для прокладки электричества на балкон от розетки, достаточно двухжильного кабеля с запасом по мощности. В том случае, когда планируют пользоваться на балконе мощными электроприборами, то от квартирного электрощита прокладывают трёхжильный кабель.

При покупке кабельной продукции обращают внимание, кроме цены, на следующие особенности:

• соответствие марки и сечения кабеля расчётным данным;
• наличие на бухте кабеля бирки с указанием основных характеристик. Кроме того, на изоляции по всей длине кабеля должно указываться сечение и марка;
• кабель не должен иметь перегибов, повреждений, помятостей.
5. Выбор и покупка розеток и выключателей.

Существует большой ассортимент розеток и выключателей. Их выбор в зависимости от дизайна, стоимости и дополнительных возможностей зависит от предпочтений пользователя. Например, для балкона можно выбрать выключатель оригинального дизайна со световым маячком. А вот для выбора и покупки долговечных, надёжных и безопасных моделей необходимо учитывать некоторые особенности.

1. Способ установки.

Выбор розеток и выключателей зависит от специфики монтажа проводки на балконе. Конструктивно и по цене отличаются изделия для открытой и скрытой проводки.

Выключатель открытого типаВстроенный выключатель
2. Номинальный ток.

С этим параметром связана допустимая нагрузка на изделие. Если для выключателя нагрузка не имеет большого значения, то у розеток должен быть запас по мощности. Практика показывает, что когда на балконе не планируется подключать оборудование больше 3,5 кВт, то достаточно розеток с номинальным током 16 А.

3. Степень защиты.

Балконное электрооборудование должно защищаться от пыли и влаги. На его корпусе нанесён код IP, который характеризует степень защиты.

Распаячная коробка с влагозащитой

Рекомендуется для застеклённого балкона выбирать модели с показателем не меньше IP54 (средняя степень защиты), а для открытого балкона — IP56 (полная защита).

4. Качество контактной группы.

Это важный параметр, прежде всего, для розеток:

• контакты со специальными пружинами меньше разрабатываются;
• высокая надёжность у контактов из цветных металлов;
• упругие контакты почти не подгорают.

Розетки из керамики выдерживают большую нагрузку, чем пластиковые, а значит, служат дольше.

5. Производитель.

На рынке электротоваров представлены модели розеток и выключателей отечественных и импортных производителей. Они мало отличаются по качеству, но есть различия в цене. Правда, монтаж отечественных моделей более трудоёмкий.

Хорошо себя зарекомендовали модели, выпускаемые под такими брендами:

• LK StudioTM — Россия;
• Legrand — Франция;
• Polo — Польша;
• SIMON — Испания;
• Viko — Турция.

Монтаж скрытой проводки от комнатной розетки

Схема подключения розеток и выключателей с заземлением

Чтобы монтажные работы были качественными, необходимо, кроме подготовки материалов и инструментов, выполнить разметку по ранее разработанной схеме.

Штробим стену для прокладки провода от розеткиВ случае чистовой отделки в комнате скрываем провод в кабель каналах

К скрытому типу относится прокладка электропроводки от комнатной розетки под различными обшивками балкона (плиты, панели, гипсокартон). В этом случае вместо штробов используются гофрированные трубы, короба, пластиковые трубы.

Работы выполняются в следующем порядке:

1. На стенах и на потолке собирают конструкцию из профилей. Пробивают в стене входное отверстие для кабеля.

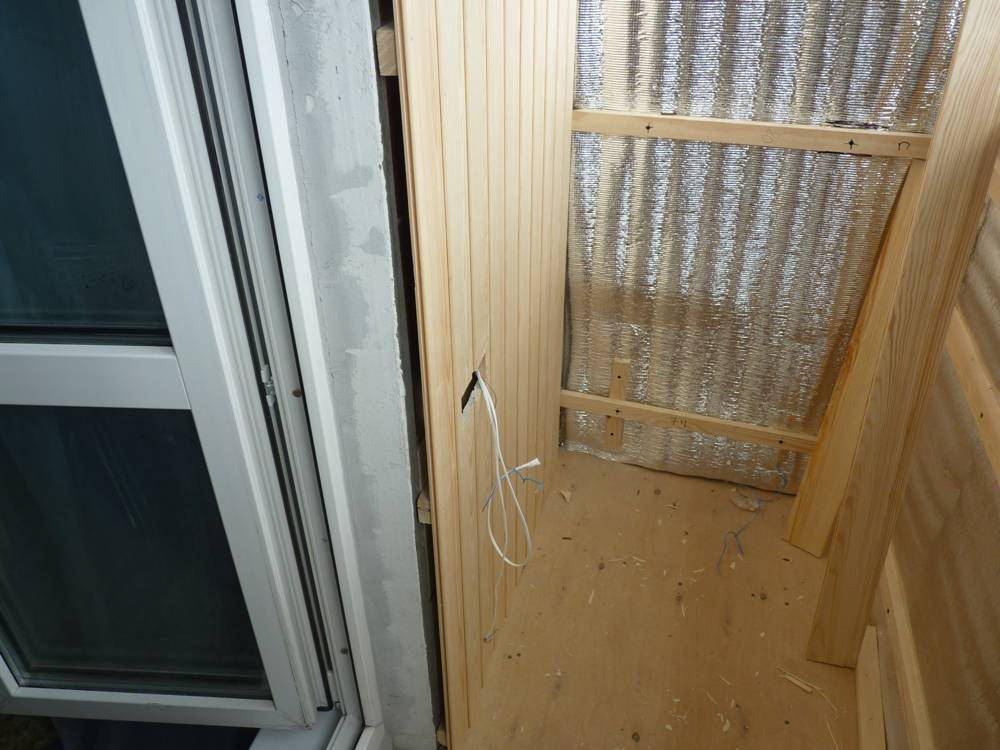

   Легче всего завести кабель через раму

2. Отмечают места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и практичности установки светильников.

   Закладные бруски для розеток и выключателей

3. К стене крепят накладную распределительную коробку с соответствующей степенью защиты (код IP).
4. Через гофрированные трубы пропускают кабель. Укладку и крепление труб выполняют строго вертикально от распределительной коробки в сторону розеток, выключателя, светильников. К распределительной коробке подключают кабель от комнатной розетки.
5. В распределительной коробке соединяют провода и изолируют.

   Соединяем согласно электросхеме с помощью клеммников WAGO

6. Монтируют обшивку на профили.
7. Специальной насадкой на дрели делают отверстия в обшивке, предназначенные для подрозетников выключателя, розеток, светильников. В отверстия вытягивают провод, проложенный в гофрированных трубах.

   Если насадки нет — тонким сверлом

8. Подключают выключатель, розетки и светильники к проводам.
9. Проверяют качество монтажных работ по нагреву мест соединения проводов, включив в розетку энергоёмкое устройство.

Кто не знает как подключить розетку и выключатель в одной коробке — посмотрите видео:

Монтаж открытой проводки от комнатной розетки

Порядок монтажных работ аналогичный варианту скрытой проводки. Правда, есть различия по способам прокладки кабеля.

Изначально для открытой проводки использовались скрученные провода на изоляторах. Сегодня существуют другие более удобные и надёжные способы.

1. Крепление кабелей скобами. Способ отличается простотой и дешевизной, но нарушается дизайн помещения.
2. Укладка в трубах. Используются гофрированные трубы, которые хорошо вписываются в дизайн балкона.
3. Укладка в коробах. Наиболее востребованный для балкона способ монтажа. Соединительный кабель укладывается в плинтус или жёсткие короба, изготовленные из негорючего пластика. Эти приспособления имеют защёлкивающие крышки, которые облегчают процесс прокладки и замены сетей. Кроме того, на короба монтируют розетки или используют розетки и выключатели, встроенные в плинтус.

В общем, чтобы провести электричество на балкон, необязательно получать диплом электрика. Достаточно иметь навыки по работе с электричеством, соблюдать правила безопасности, и не нарушать технологию монтажных работ.

Подписаться

электрика — Как в Великобритании провести проводку из помещения на балкон для освещения?

спросил 2 года 11 месяцев назад

Изменено 2 года, 11 месяцев назад

Просмотрено 465 раз

Я пытаюсь установить свет на балкон и хочу сделать это в соответствии с электротехническими нормами Великобритании. У меня есть розетка на другой стороне стены, поэтому я хотел бы получить от нее питание, провести его через стену на другую сторону и, наконец, к свету. Вся квартира находится за УЗО в потребительском блоке.

Вопросы:

• Могу ли я вообще это делать (в своей собственности) или мне нужен электрик? Нужно ли мне уведомлять кого-либо о том, что я выполняю эту работу?
• Розетка с предохранителем на 16А на электрощите. Одному свету не потребуется более 1 А, поэтому мне нужен способ поставить в него предохранитель, я предполагаю, что могу использовать один из этих блоков «предохранитель и выключатель» на внутренней стороне, правильно ли это и есть ли лучше? способ?
• Какой тип кабеля следует использовать с обеих сторон (внутренняя сторона и внешняя сторона — обратите внимание, что снаружи будет подвергаться воздействию солнца)? Нужен ли кабель снаружи или я могу прикрепить кабель прямо к стене?
• Нужен ли мне выключатель снаружи? Я планирую использовать умную лампочку, поэтому мне не нужна функциональность выключателя, но мне интересно, требуется ли это по коду — если нет, светильник всегда будет под напряжением, если внутренний предохранитель не удален.
• Какой класс защиты IP должен быть у светильника, верхняя часть которого закрыта (балконом наверху), однако есть риск попадания воды сбоку, если ветер сдувает дождь вбок?
• электрика
• электропроводка
• освещение
• великобритания
1. Строительные правила (которые определяют, подлежат ли работы уведомлению или нет) различаются в зависимости от Англии, Уэльса, Шотландии или Северной Ирландии. О работах, подлежащих уведомлению , необходимо уведомить местные органы власти либо через приложение Строительных правил, либо через электрика, который является участником схемы, которая позволяет участникам самостоятельно сертифицировать и регистрировать свою работу. Выполнить электромонтажные работы может любой желающий; это только требование к уведомить о работах, которые могут применяться.

Последняя версия Части P для Англия и Уэльс была введена 6 апреля 2013 г. , объем работ, требующих уведомления, был сокращен.

Работы, подлежащие регистрации:

• Установка новой цепи
• Замена потребительского блока
• Любое дополнение или изменение существующей цепи в особом месте (ванная комната, бассейн или сауна)

Вся остальная работа считается не подлежащей уведомлению, а именно дополнения и внесение изменений в существующие установки за пределами специальных мест, техническое обслуживание, замена и ремонтные работы.

Часть P Англия и Уэльс – Часто задаваемые вопросы

См. также Утвержденный документ P: Электробезопасность – Жилые помещения (издание 2013 г.) (PDF, 2,33 Мб) установить мощную галогенную лампу.

2. Вы должны использовать соединительный блок с предохранителем рядом с сетевой розеткой. Это ваш выбор, включать переключатель или нет, но, вероятно, это было бы целесообразно.

3. Для внешнего использования следует использовать соответствующий кабель, например кабель NYY-J или «Hituff». Его можно провести снаружи по стене без кабелепровода, при условии, что он не будет подвергаться физическому повреждению (поэтому, если он проходит близко к земле, может потребоваться защитный кабелепровод или крышка). Он доступен за метр у некоторых поставщиков электроэнергии, включая TLC 9.0005

Вам может потребоваться защищенная от непогоды соединительная коробка и сальники снаружи для соединения осветительного прибора с электропроводкой.

Обратите внимание, что последняя поправка к Правилам электромонтажа теперь требует , чтобы вся проводка имела достаточное количество металлических креплений, чтобы проводка сохраняла достаточную поддержку в случае пожара. Это не означает, что каждое крепление должно быть металлическим, а короткие провода могут и не понадобиться.

4. Внешний выключатель не требуется.

5. Степень защиты IP зависит от того, может ли свет подвергаться любой форме струйной мойки.

Минимальный рейтинг IP, который вы должны искать в садовом светильнике, составляет IPX3. (обычно IP43), который защищает от дождя или брызг воды при Угол 60° от вертикали. Выберите рейтинг IPX4 (обычно IP44) для открытые участки.

Классы IP — краткое руководство по водонепроницаемому освещению

Этот ответ не является полным руководством по установке наружного освещения. Требуется хорошее мастерство.

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Как установить наружное освещение и розетку (сделай сам)

Подземная проводка обеспечивает светом и электричеством любую точку двора. Мы покажем вам, как вы можете сделать это легко и безопасно.

Время

Полный день

Сложность

Промежуточный

Стоимость

$101–250

Введение

Проложите подземную линию электропередач в сад для питания наружного освещения. Вот самый быстрый и дешевый способ провести электричество в отдаленное место, не разрушая свой двор.

Необходимые инструменты

• Отвертка 4-в-1
• Разводной ключ
• Циркулярная пила
• Лобзик
• Бесконтактный тестер напряжения
• Копатель ямы
• Кувалда
• Лопата
• Инструмент для зачистки проводов/нож

Необходимые материалы

• Мотыга
• Траншейная лопата

Допустим, вам нужен яркий свет во дворе или удаленная розетка для питания прудового насоса или электрических инструментов. На сегодняшний день лучший способ получить электроэнергию именно там, где она вам нужна, — это запустить подземную «линию» напряжения (бытовой ток 120 вольт). Для прокладки электрического провода снаружи требуется немного электрической смелости и готовность вырыть неглубокую траншею.

В этой статье мы покажем самый простой, быстрый и дешевый способ безопасного подключения электричества на открытом воздухе. Наш метод включает в себя непосредственное закапывание пластикового экранированного кабеля UF (подземный фидер) на 12 дюймов ниже уровня земли. Мы также покажем вам простой способ провести линию под дорожкой и как подключить проводку с обоих концов.

Для этого проекта вы должны обладать базовыми навыками электромонтажа, необходимыми для правильного соединения, а также основными электрическими и столярными инструментами. Хотя они и не имеют решающего значения, траншейная лопата, мотыга и кувалда сделают траншейные работы проще и быстрее. Выделите около дня для завершения этого проекта, при условии, что вы соберете все детали заранее.

В нашем проекте мы прокладываем линию от существующей наружной розетки в доме до светильника и розетки на краю садовой дорожки. Включает в себя комбинированный выключатель/розетку. Розетка всегда горячая, а выключатель управляет только светом. Если у вас нет наружной коробки, к которой можно подключиться, рассмотрите возможность установки наружной розетки в вашем доме.

Вы можете расширить проект, включив в него дополнительные розетки, выключатели и светильники. Методы прокладки провода и монтажа электрических коробок одинаковы. Однако следите за тем, чтобы не перегружать цепь.

В то время как мы заключили электрические коробки внутри полого столба, вы можете просто установить защищенную от непогоды коробку сбоку от 4×4, если вы защитите кабель, пропустив его в кабелепроводе от дна траншеи до коробки.

Проект шаг за шагом (16)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 31 декабря 2020 г.
