Как сделать роторную косилку своими руками

Роторная косилка подбирается с учетом особенностей обрабатываемой земли. Модели для мотоблока и минитрактора отличаются методами транспортировки, габаритами, функциональностью. Любая роторная газонокосилка предназначена для скашивания травы.

Технические характеристики роторной косилки

Специалисты классифицируют рассматриваемые агрегаты на следующие виды:

1. устройства, которые скашивают и укладывают траву в прокосы;
2. аппараты, которые скашивают и укладывают траву в валки;
3. роторные косилки на мотоблок, которые скашивают и измельчают траву.


Некоторые модели погружают, плющат траву, одновременно скашивая и укладывая в прокос. С учетом способа монтажа специалисты выделяют такие аппараты, как прицепная, полунавесная и косилка роторная навесная.

Рассматриваемое устройство состоит из задней, передней и боковой режущей системы. На трактор устанавливают аппараты с 1,2,3 либо 5 брусьями. Роторная коса запускается под действием вала или колес трактора.

На фото Роторная косилка на минитрактор

Рассматриваемые агрегаты устанавливаются на трактор и мотоблок в горизонтальном положении. Нож и шатун должны двигаться в одной плоскости. Для работы на маленьком участке земли используется польская косилка для трактора. Фронтальная навесная модель разбивает земельный участок на загоны.

Перед покупкой роторной косилки на мотоблок изучается принцип ее работы. Если необходимо скосить сеянные высокоурожайные и полеглые травы, сорняк, тогда применяют ротационный аппарат. Такая косилка к мотоблоку или трактору фиксируется самостоятельно. Оборудование состоит из бруса, к которому прикреплены ножи.

Аппарат с измельчителем состоит из ротора, рамы, механизма привода, трубопровода. Принцип работы роторной косилки на мотоблок: при движении техники растительность наклоняется щитом, затем скашивается ножом. Трава поднимается, измельчается, попадая в емкость.

Если необходимо быстро обработать землю, тогда используется польская косилка для трактора или мотоблока с несколькими режущими элементами. Специалисты рекомендуют покупать подобные аппараты с учетом следующих критериев:

• высота среза травы;
• производительность;
• частота вращения ножа.


Плюс роторной косилки на минитрактор — наличие демпфирующего устройства, которое защищает нож от различных препятствий. К дополнительным преимуществам аппарата специалисты относят:

• легкий в эксплуатации;
• высокая безопасность;
• экономия времени.

Модельный ряд агрегатов

Роторная косилка для мотоблока может быть представлена в виде следующих моделей:

• «Заря» — устанавливается с помощью редуктора и дополнительных кронштейнов. Устройство применяется для скашивания травы, мелких кустарников и зерновых. Ширина конструкции 70-80 см. При необходимости аппарат применяется при обработке каменистой почвы;
• «Заря 1» — применяется для обработки почвы в труднодоступном месте;
• «КНС-0,8 Стриж» — позволяет скосить траву высотой в 2 м;
• «КМ-0,5» — компактная модель с шириной скашивания в 50 см.


Модели роторных косилок для минитрактора:

• Z083 MINI — предназначена для скашивания травы на большом участке. Данная модель не используется на горном рельефе;
• DM 135 — скашивает и укладывает траву в покос. Модель укомплектована 8 ножами;
• «КП-2,1М» — навесная роторная косилка для минитракторов позволяет обрабатывать землю с твердыми предметами;
• Z-069 Wirax — польская модель, с помощью которой можно обработать большой участок. Трава скашивается и укладывается в валки;
• КРН-2,1Б — скашивает траву на трудном участке;
• SB-1200 — полунавесная модель чешского производства. С помощью данной мобильной конструкции можно повторить рельеф почвы.

На фото Косилка для трактора Z-069 Wirax

Аппараты-самоделки

При необходимости можно изготовить роторную косилку на мотоблок и минитрактор своими руками. Чтобы сделать оборудование для мотоблока, потребуется сварочный аппарат, арматура, рулетка, металлические уголки.

Каркас самодельной роторной косилки для мотоблока изготавливается из металлических уголков (4х4 см). Затем устанавливают подшипники. Следующий шаг заключается в изготовлении рабочей части аппарата.

Полученная конструкция будет измельчать мелкую траву, и скашивать высокие сорняки. Невская роторная косилка для мотоблока своими руками изготавливается из 2-х дисков, взятых из сеялки, редуктора и цепи от бензопилы.

На каждый диск потребуется по 4 ножа. Режущие элементы изготавливаются из закаленного металла. Чтобы их установить, высверливают отверстия диаметром в 6 мм. Режущие элементы фиксируются к мотоблоку с помощью шинки. При этом сохраняется зазор между данными элементами (1-2 мм).

Подобная конструкция обеспечивает быстрое скашивание травы.

На фото Простая роторная косилка для трактора своими руками


В процессе работы мотоблока с роторной косилкой сохраняется возможность вращения ножей на 360 град.

Ось аппарата изготавливается из углеродистой стали, диаметром более 8 мм. Чтобы ножи двигались свободно, ось затягивается диском. Диски монтируются на раму, связывая их с приводом. Диски должны вращаться напротив друг друга (для обеспечения складывания в ряды скошенной травы).

Дополнительные работы

Чтобы усовершенствовать мотоблок, можно самостоятельно изготовить адаптер. Этот маленький прицеп выполняет функции кабины с возможностью монтажа навесной роторной косилки. Мотоблок управляется за счет поворота ручек. Перед изготовлением адаптера учитывается длина руля. Ось прицепа изготавливается из элементов подвески коляски от мотоцикла. Специалисты рекомендуют изготавливать ось из стального уголка размером 40х40х2. Чтобы усилить адаптер, привариваются квадратные трубы.

Самодельная роторная косилка для минитрактора изготавливается своими руками с помощью старых железных батарей и бочки. Аппарат состоит из режущих элементов, кожуха и рамы. Роторная косилка скользит по земле нижними дисками.

На фото Косилка для мотоблока своими руками

Чтобы изготовить раму, используют уголки в 40 см. Агрегат укомплектовывается ножами из старой роторной косилки. Если используется польская модель, тогда необходимо ее укорить на 3 см. В противном случае будет недостаточно тяги у минитрактора.

Из металлического листа толщиной в 4 мм вырезается 2 диска диаметром в 39 см. К ним фиксируют ножи (они должны свободно вращаться). В процессе движения под влиянием центробежной силы режущие элементы будут косить траву.

Для изготовления нижних опор используют диски от лущильника (диаметр 45 см). Валы можно изготовить из металлической трубы диаметром в 30 мм. Аппарат укомплектовывают 2 подшипниками:

• первый устанавливается в трубу;
• второй — в сварной шкив.

На вал надевается диск и ножи. Шкивы приваривают к трубе. Полученная конструкция позволяет захватить участок шириной в 110-115 см. При этом оборот вала равняется 1400. На аппарат монтируется кожух. В месте соединения косилки с минитрактором рекомендуется установить подшипник, чтобы продлить срок службы ремня.
Для упрощения конструкции специалисты советуют приваривать нижний диск к раме. Скорость работы агрегата — 10 км/ч. При этом срезается трава высотой в 5 см. Полученная роторная косилка применяется для уборки кукурузы.

Видео: Самодельная роторная косилка

Видео: Косилка роторная на мотоблок своими руками

Видео: Роторная косилка на минитрактор своими руками



Похожие статьи:

Наука и техника → Самодельный вертолет

Наука и техника → Самодельный минитрактор

Загородное строительство → Строим погреб своими руками

самодельная роторная сенокосилка. Как сделать сегментную газонокосилку по чертежу?

Мотоблок – хороший помощник для любого владельца приусадебного участка. Расширить функциональность такой домашней техники можно при помощи различных дополнительных насадок, включая и косилку, но народные умельцы доказывают, что для этого совсем не нужно тратить деньги. При наличии желания и некоторых простых подручных материалов изготовить оборудование можно самостоятельно.

Необходимые инструменты и материалы

Учитывая, что схемы изготовления косилок, которые будут приведены в нашей статье ниже, придуманы с учетом использования подручных материалов, любой из названных компонентов может быть заменен. Если у вас нет возможности достать любой из указанных материалов, но есть идея, чем его заменить, вы можете свободно вносить изменения в наше предложение.

Мы же предлагаем только ориентировочный список того, что может пригодиться:

• сварка;
• крепежные элементы;
• металлические уголки;
• донная часть ненужной железной бочки или любой другой кусок металла подобной формы;
• несколько режущих пластин;
• ось для колес;
• колеса.

Инструкция по созданию

Газонокосилка для мотоблока – агрегат не столь сложный, но даже его можно собрать разными методами. Чаще всего ее все-таки делают не с нуля – навесное оборудование, то есть, собственно косилку изготавливают фабричным методом на заводе, тогда как в задачи народного мастера скорее входит создание соответствующей тележки. Задача не кажется сложной еще и в свете того, что чертежи подобных конструкций свободно гуляют по интернету, а при желании можно найти даже обучающие видео о том, как обустроить подобный механизм своими руками.

Получившееся устройство будет относиться к одному из как минимум трех видов косилок, каждый из которых имеет собственные конструктивные особенности, а также свои преимущества и недостатки. Каждую из этих сенокосилок стоит рассмотреть внимательнее – так мы и поступим.

Роторная

Косилки этого типа используются преимущественно для ухода за лужайками и заготовления сена. Агрегат рассчитан на использование на участках со сравнительно невысокой растительностью и небольшим количеством мелких кустов. Производительность конструкции оценивается весьма высоко, однако, она прихотлива к наличию склонов – 10-20 градусов для нее уже являются пределом, а боковой крен допускается и вовсе не более 8 градусов. При простоте устройства и минимальном риске поломки радует умение агрегата складывать траву рядами, однако, не следует забывать, что именно этот вид косилки относится к травмоопасным.

Ножи предлагаем сделать из обычной цепи для бензопилы, нарезав ее на равные по длине куски.

Такие импровизированные ножи крепятся обычно по 4 штуки на каждый из вращающихся кругов – чаще всего их делают 2, используя диски от зерновой сеялки. Фрагменты цепи крепятся к дискам через равные промежутки, при этом их фиксируют не идеально плотно, а с небольшим зазором буквально в пару миллиметров. Последнее нужно для того, чтобы ножи максимально подвергались воздействию центробежной силы, которая позволит им всегда находиться в горизонтальном положении. Крепить их более устойчиво не стоит и просто потому, что при стыке с чем-то твердым они должны иметь возможность просто отскочить назад, иначе поломки агрегата не избежать.

Все крепления вращающихся частей нужно сделать из высокопрочной стали с высоким содержанием углерода, толщина штырей во избежание поломки прибора и получения травмы не должна быть меньшей 8 или даже 10 миллиметров. После этого остается только собрать каркас. Раму обычно изготавливают из заранее заготовленной оси и двух колес, на которую наваривают металлические уголки. Корпус ротора можно изготовить с применением все того же дна от металлической бочки, именно к нему тогда и будут приварены оси для вращения дисков.

При монтаже каркаса нужно предусмотреть возможность соединения дисков с приводом ВОМ мотоблока – для этой цели могут быть использованы шестерни с КПП от старого советского автомобиля вроде ВАЗ.

Передачу крутящего момента нужно организовать таким образом, чтобы диски вращались в противоположном направлении по отношению друг к другу – именно такое решение позволяет складывать выкашиваемую траву аккуратными рядами. Последний шаг – установить некий защитный кожух на каркас, чтобы гарантировать, что случайно оторвавшийся кусок ножа точно не полетит в сторону оператора.

Сегментная

Такая самодельная конструкция по своему устройству уже заметно сложнее, однако, и у нее есть свои преимущества. В отличие от роторных моделей, здесь ножи движутся не по кругу, а возвратно-поступательно, поскольку закреплены на валу. Этот агрегат обеспечивает предельно низкую обрезку растений, удаляя их под корень, а еще такой прибор не сможет измельчить уже скошенную траву, как это могло бы случиться с роторной косилкой. Механизм удобен даже в условиях работы на неровном земельном участке, а включение и выключение никак не связано собственно с мотоблоком, что позволяет быстрее реагировать на потенциально аварийные ситуации. Наконец, такой агрегат почти не вибрирует, что тоже полезно для его сохранности.

В качестве основной детали берут прямоугольную трубу с параметрами 120х5х1,5 см или даже просто кусок лезвия косы. В этой заготовке проделывают через равные промежутки 12 отверстий, каждое диаметром в сантиметр, куда будут вкручены болты типа М8. Задача последних – удерживать направляющую полосу из металла, чья длина составляет 89 см – на нее-то и крепятся зубцы и ножи, которые будут обеспечивать выкос растительности.

Подача крутящего момента на основные узлы сегментной косилки производится от вала отбора мощности применяемого силового агрегата. С учетом этого варится опорное шасси, на которое устанавливается вышеописанный механизм с прижимами, препятствующими ненаправленному движению ножей и зубьев. Конструкция шасси обычно предполагает установку только 1 колеса для сегментной косилки, потому весь агрегат включительно с мотоблоком получается трехколесным.

Косилка-повозка

Сделать такую конструкцию несколько сложнее, чем роторную, хотя в целом они очень похожи. Этот вариант газонокосилки несколько усовершенствован, его часто называют еще барабанным, поскольку в основе механизма лежат вращающиеся барабаны. Усиленный агрегат приобретает способность противостоять более прочным препятствиям, потому справится не только с толстыми стволами растений, но и в результате смены насадок в зимнее время может быть использован в качестве небольшой снегоочистительной машины, даже наледь ему не страшна.

Повышенная сложность сборки заключается уже в том, что если вышеописанные конструкции имели довольно простую схему шасси с двумя или даже одним колесом, то в этом случае понадобится собрать полноценную четырехколесную телегу, которая собирается из металлических уголков и заранее заготовленных осей и колес.

Последние детали можно взять, например, от старой детской коляски, дно конструкции изготавливается из металлического листа, хотя в крайнем случае можно воспользоваться и надежной фанерой. Рекомендованные габариты такой повозки обычно составляют 80х40 см.

Цилиндры, они же барабаны, можно изготовить двумя разными способами. В самом простом варианте для этой цели используются обыкновенные консервные жестяные банки без дна и крышки, надеваемые на деревянные кругляши, если же таковых под рукой нет, их аналог делается из листового металла. Металлические диски выполняются в диаметре 20 см (наружный) и 17 см (внутренний), скрепляются между собой при помощи толстого металлического штыря и им же крепятся к повозке с нижней стороны. Между этими дисками и крепятся ножи по тем же правилам, что и в случае с роторной косилкой – оставляется небольшой зазор, чтобы режущий элемент мог свободно вращаться в любую сторону, не грозя вырваться от случайного столкновения с непреодолимым препятствием.

После того как цилиндры будут надежно закреплены на конструкции повозки, их соединяют между собой резиновым ремнем. Он же используется и для соединения с валом отбора мощности мотоблока, откуда крутящий момент передается на барабаны. Ножи предназначены для обработки травы в летнее время, однако, для уборки снега нужны другие насадки – в виде звездочек, острых со всех сторон. По возможности необходимо постараться сделать конструкцию максимально простой в разборке, чтобы сезонная замена одной насадки на другую не превращалась в полномасштабную сборку нового агрегата из обломков старого.

Установка

Один из главных подводных камней в изготовлении косилки своими руками заключается даже не в том, что в результате упорных трудов механизм может так и не заработать, а в потенциальной опасности агрегата, сделанного с очевидными ошибками.

Травмоопасность подобных конструкций часто оказывается довольно высокой из-за неправильно подобранных материалов или ненадежно выполненных сварочных работ, потому во многих случаях целесообразнее все-таки приобрести уже готовое оборудование или хотя бы заказать сварку профессионалу своего дела.

Если же вы все-таки загорелись идеей самостоятельного изготовления газонокосилки для мотоблока, обратите внимание на то, что даже правильно собранный прибор не будет работать, если его неправильно присоединить к мотоблоку. Чтобы избежать распространенных ошибок, дадим несколько очевидных советов.

• Все манипуляции по присоединению выполняются при включенном реверсивном режиме, а при подключении к ВОМ, установив узел соединения в гнездо сцепки.
• Прицепной механизм практически всегда должен быть оснащен дополнительным шкворнем с пружиной. Практика показывает, что такая простая деталь обычно существенно продлевает срок службы крепления.

• Ножи во время соединения узлов будущей газонокосилки с мотоблоком обязательно должны быть защищены кожухом. К сожалению, случаи непреднамеренного запуска оборудования во время монтажа – не такая уж редкость, и если незадачливый мастер, не прислушавшись к этому совету, в тот самый момент будет находиться слишком близко к ним, для него это может закончиться весьма печально.
• Помните, что выкашивание травы обычно производится на небольших оборотах двигателя, потому что иначе агрегат превратит зеленую массу в пыль, и собирать ее станет значительно сложнее. Муфта сцепления должна быть включена еще до старта процесса

• Каким бы надежным ни казалось соединение между прицепной газонокосилкой и мотоблоком, обычно оно не такое уж и прочное, и ярче всего это наблюдается в момент резкого поворота. По этой причине люди, имеющие большой опыт работы с мотоблоками и самодельными косилками, советуют избегать не только слишком острых углов, но и высокой скорости при повороте и даже просто резких движений в момент выполнения разворота. Отсоединившаяся конструкция даже в лучшем случае на некоторое время задержит выполнение покоса до тех пор, пока неисправность не будет устранена, в некоторых же ситуациях прицеп, отцепившись, может продолжить движение по непредсказуемой траектории. Последний вариант особенно опасен для всех, кто находится поблизости ввиду вероятного получения серьезных травм от контакта со все еще вращающимися ножами.

Подробнее смотрите в следующем видео.

Роторная косилка своими руками (33 фото изготовления)

Самодельная роторная косилка своими руками, фото и описание изготовления самоделки.

Эту роторную косилку, изготовил умелец Иван Николаевич Филоненко. Предлагаем ознакомиться с её конструкцией, возможно некоторые конструктивные решения, пригодятся Вам для постройки своих самоделок.

Технические характеристики:

Роторная косилка оборудована одноцилиндровым, бензиновым двигателем воздушного охлаждения, мощностью 6,5 л.с. Изготовлен ременной вариатор и самодельный угловой редуктор.

Ширина захвата косилки — 700 мм.

Далее фото пошагового изготовления косилки.

Изготовление редуктора.

От редуктора на вал ротора косилки, идёт ременная передача.

Скорость можно изменять удлинением тросика, чем больше трос натягивается, тем быстрее едет.

На диск установлены ножи сегменты.

Самодельная косилка удачно прошла испытания и используется для покоса травы.

В этом видео, показана самодельная роторная косилка в работе.

Автор самоделки: Филоненко И.Н.

Загрузка…

роторная сенокосилка своими руками, как сделать самодельные из заднего моста ВАЗ, как переделать редуктор на тайге

Работы на собственном земельном участке достаточно сложное занятие. Дабы облегчить весь процесс были придуманы специальные приспособления труда, которые с течением времени эволюционировали и автоматизировались.

Однако помимо масштабных производственных агрегатов, существует необходимость в индивидуальных средствах обработки земли, которые будут отличаться мобильностью, экономичностью, экологичностью и т.д. И при этом в обязательном порядке вся сельхозтеника должна с максимальной эффективностью справляться с поставленной перед ней задачей, будь то мотоблок или косилка, о которой сегодня и пойдет речь.

Разновидности

Не секрет, что зачастую создатели того или иного проекта не всегда в состоянии уложиться в оптимальную стоимость изготавливаемого оборудования. В связи с этим обычные садоводы не готовы приобретать профессиональный инструмент по крайне высокой цене. Однако никто не запрещает изготавливать устройства своими руками.

В нашем случае, стоит отметить, что самодельную косилку нельзя назвать сложным агрегатом, который выполнить собственными усилиями не представляется возможным. Необходимо только учитывать основные моменты ее создания.

На текущий момент существует две разновидности косилок на мотоблок:

• сегментная;
• роторная.

Сегментная косилка является достаточно сложной и зачастую проблематична в обслуживании, за счет частых засорений. В свою очередь, роторная – простой в создании и эксплуатации вариант, что сказывается на росте ее популярности в садоводческих кругах.

Описание устройств

Стоит начать с того, что само слово косилка говорит само за себя.

Роторные косилки на мтз представляют собой устройство, позволяющее скашивать растительный покров полей и лугов, будь то сорняки либо сельскохозяйственные культуры, от которых необходимо избавляться.

Самодельная роторная косилка

Зачастую в обиходе можно услышать синонимичное определение роторной косилки как дисковой, что лишь позволяет констатировать: функционирование текущего оборудования происходит за счет дисков, выполняющий основную функцию скашивания.

Обычно роторный тип прибора можно заметить в сцепке с транспортным средством, как правило, это трактор. Косилка крепится к транспортному средству прицепным, навесным либо полунавесной техникой.

Аналогичным образом идет распределение роторного типа косилок по расположению устройства режущего, которое может быть закреплено спереди, сзади или сбоку.

В рабочее состояние косилка приходит за счет движения колес.

Если визуально представить устройство косилки роторного вида, то она будет таково: опорное колесо с режущими частями фиксируется на раме из металла. За счет приведения в движение колесо опоры автоматически заставляет работать систему резки, что, в принципе, и является покосом. Одним из ярких представителей данных агрегатов является польская роторная косилка 1.85, информацию о которой вы найдёте тут.

Особенности косилки из заднего моста

Исходя из моделей и вариаций этого оборудования, косилка может располагать 2-3 ножами, крепящимися к колесу-опорнику с помощью треугольника (сзади, а также спереди и сбоку). Это позволит значительно повысить производительность труда.

При этом и стандартные располагают весьма высокими выходными показателями.

Материалы

• 4 колеса, до 45см в диаметре;
• 2 оси крепления;
• лист металла;
• 4 ножа;
• шурупы с гайками для осуществления фиксации;
• металлическая бочка с дном;
• аппарат для сварки;
• ручка либо трубка управления.

Колеса всегда можно заменить элементами старой коляски, если она имеет металлические колеса. Там будет зафиксирована бензопила, выполняющая вращение ротора.

С заменой шины справиться передача из шкивок (временная). В нижней части коляски устанавливаем лист металла, заранее вырезанный болгаркой, по соответствующим размерам. Помимо этого стоит позаботиться о дне, которое вырезается в форме круга из металлической бочки. Другая бочка станет или подручные средства станут основанием для кожуха, с диаметром немногим более диска.

Не лишним будет изготовление козырька из алюминиевых листов. Он позволит укладывать скошенную траву. Управление косилкой осуществляется на основании ручки, в случае наличия ее на коляске – можно воспользоваться и ей, при отсутствии – соорудите своими усилиями.

Далее идет прикрепление ножей на диск, здесь стоит следить за надежностью всех соединений. Хочется заметить, что собрать нож для газонокосилки своими руками– проще простого и не потребует от вас никаких дополнительных финансовых затрат. Следующим этапом станет сборка всех деталей. В этом случае лучшим решением будет именно сварка. Сперва лист металла закрепляется и зафиксируется кожух на поверхности, а внутрь вставляется диск. При запуске бензопилы осуществляется ее вращение и, соответственно, трава скашивается.

Подготовка

Самодельная косилка из заднего моста своими руками бесполезна без ножей скашивания, которые фиксируются на устройстве дискового типажа. Движение осуществляется за счет вала мощности. Нижние диски позволяют устройству скользить по траве.

Согласно техническим характеристикам Камаза 4310 он способен преодолеть даже неровные участки, которые не под силу некоторым вездеходам.

Станок для заточки цепей бензопил нужная вещь, которая пригодится в хозяйстве и поэтому к выбору данного агрегата стоит подойти со всей ответственностью. В этом непростом деле вам поможет эта статья.

Немногие знают, что можно собрать насадки на бензопилу своими руками, заинтересовались? Пройдите по ссылке //machinspec.com/lesozagotovitelnaya/benzopila/nasadki.html, и узнайте больше.

Производство рамы можно провести уголками из старого лома. Изготавливать ножи лучше ножей из старой роторки от трактора, что позволит значительно сэкономить. Однако, для улучшения тяги и производительности, стоит укоротить ротор на два-четыре сантиметра, исходя от мощности транспортного средства.

Самостоятельное создание ротора потребует листа металла и вырезанного из него двух кругов в форме дисков, с диаметром в 390мм. По средине дисков стоит приварить ножки, позволяющие им вращаться. В свою очередь центробежная сила справиться с покосом.

Для нижней опоры – диск из лущильного устройства 45 см в диаметре. Осевым валом будет старая труба до 3мм в диаметре. Для конструкции потребуется подшипник №180 106. На трубку следует заранее нанести отверстие для вставки подшипникового механизма. Понадобится также сварной шкив.

Детали устройства

На подготовленный предварительно вал следует одеть диск с ножами. Далее сварочным аппаратом приваривается шкива к трубке. За вращение данной конструкции будут отвечать 2 типовых подшипника.

Текущая модель данной косилки будет захватывать 1.1-1.15см, а количество оборотов составит в 1500 шт. Если же на вашем участке преобладает бурьян, то советуем не экономить и приобрести специальную газонокосилку для высокой травы.

Сперва косилка устанавливается и приваривается на сварную раму. Обезопасить работу можно за счет установки кожуха.

Модель также можно упростить, приварив нижний диск к металлоконструкции из уголка.

Создание

В случае отсутствия возможности покупки роторной косилки заводского типа либо при желании создания ее собственными усилиями необходимо ориентироваться на базовые моменты, без которых ваши усилия создать косилку из заднего моста своими руками окажутся нулевыми.

Самодельная роторная косилка, как уже было описано выше, применяется для покоса травы, при этом более низкая посадка лезвий позволит подстричь газон. Стоит учитывать, что косилка данного типа будет скашивать высокую растительность и буквально крошить траву мелкого типа.

В качестве прототипа будем рассматривать модель, нужную для мотоблока. В качестве основных деталей стоит использовать 2 диска от зерновой сеялки, а также цепь и редуктор от бензопилы. Лучшим материалом для ножей будет закаленная сталь 65 г.

На видео представлен один из вариантов создания роторной косилки своими руками.

В общей сложности 4 ножа необходимо поместить на каждый диск. Это происходит за счет просверленных ранее на диске отверстий твердым сверлом 6мм в диаметре. Крепление ножей на диски осуществляется благодаря использованию шинки.

Следует оставить пространство меж шинкой и ножом на миллиметр-два больше ширины ножа. Ось до упора затягивается с диском. Не стоит забывать про установку защитного корпуса на привод.

Вышеописанные действия позволят центробежной силе, при вращении, расправлять дисковые ножи, которые и будут справляться со своей основной задачей – покосом. Кроме этого, сохраняется возможность вращения ножей на полный оборот (360град), что позволит обезопасить ножи в ситуации их сталкивании с твердыми земельными пластами.

Дабы изготовить ось для крепления ножей, прибегают к прочной углеродистой стали. Диаметр оси должен составлять не менее 8мм. Для сохранения свободного пространства, в котором будут двигаться ножи, применяют метод затягивания оси до упора диском.

Диски прикрепляют на сварную раму с последующей установкой связи с приводом от ВОМ (вал отбора мощности). Дисковое вращение должно происходить навстречу друг другу, что будет группировать скошенную траву рядами. Но, если вы намерены соорудить роторную косилку своими руками для минитрактора, то для начала прочтите эту статью.

Характеристика

Если же принимать во внимание косилку с 3-мя ножами, то ее функционирование происходит исключительно от ВОТ (вал отбора мощности) транспортного средства/трактора.

Зачастую, эксплуатация косилок данного типа широко применимо в работах с большой площадью, чтобы максимально сократить время на проведение покоса.

Стоит учитывать и основные характеристики и параметры роторной косил, среди которых основными являются:

• способность оборудования варьировать высоту среза зелени и растительности в зависимости от модели косилки;
• максимальный параметр скорости косилки и стандартная скорость функционирования косилки;
• максимальная производительность, достигаемая косилкой. Показатель является совокупным и определяется, как подсчет обрабатываемой косилкой площади к показателю затрачиваемого на времени на обработку данной площади.

Далеко не последним показателем является частота вращения режущего элемента. Это также скажется на производительности косилки, а, следовательно, и на времени требуемом для обработки. Однако здесь стоит сделать упор на то, что возможны различия частоты вращения в зависимости от конфигурации оборудования.

Возможно по тем или иным причинам вас не устраивает роторный агрегат, но это ещё не повод отказываться от ухоженного участка, это повод поближе познакомиться с ручными механическими газонокосилками, которые тоже довольно просты в обращении.

Выводы

Применение роторной косилки, созданной собственными усилиями, необходимо четкое соблюдение техники безопасности и инструкций по эксплуатации. Не стоит пренебрегать рекомендациями ее использования, так как, в итоге, это приведет к потере косилки или порче деталей и частей. И не забывайте, что в случае провала вы всегда можете нажать сюда и ознакомиться со списком недорогих электрических газонокосилок, которые сделают профессиональную стрижку травы на вашем участке.

Читайте также как сделать траворезку своими руками.

Косилка на мотоблок — виды, изготовление, чертежи, особенности

Косилка – это тип навесного оборудования, предназначенный для скашивания сорняков и кустов подросших клубневых культур непосредственно перед их сборкой. Практическое применение косилки для мотоблока позволяет избавиться от лишней растительности практически любой высоты и толщины, сэкономив, при этом, время и силы фермера.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

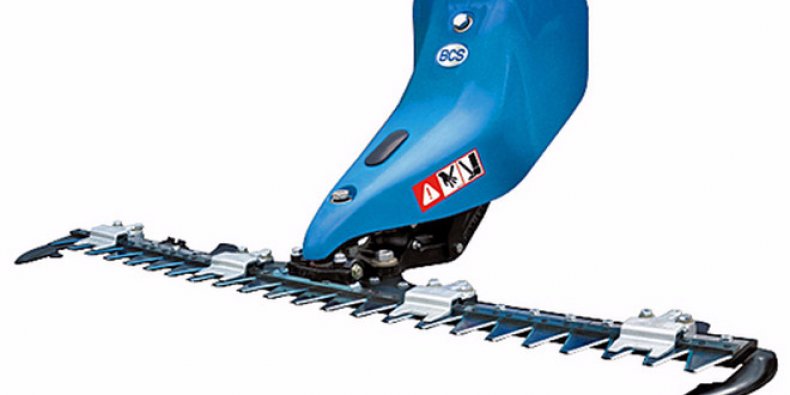

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

Фронтальная косилка для мотоблока – конструктивные особенности

Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.

Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.

Установка косилки на мотоблок – подробно для начинающих

Подготовка имеющегося в хозяйстве мотоблока перед скашиванием травы заключается в установке на него выбранной косилки.

Монтаж навесного оборудования выполняется в таком порядке:

1. Для начала необходимо закрепить натяжное устройство из комплекта косилки;
2. Далее потребуется надеть шкив приспособления на верхний фрикцион таим образом, чтобы передняя часть ступицы «смотрела» на фланец натяжного устройства;
3. После этого необходимо скрепить все установленные детали посредством винта;
4. Затем необходимо установить косилку и надеть ремень, после чего зафиксировать косилку при помощи штырей;
5. На следующем этапе нужно надеть фартук, предотвращающий попадание травы на оператора, и установить защитный щиток обратно на мотоблок. Более подробно об установке косилки на мотоблок расскажет видео.

Поле установки косилки потребуется отрегулировать натяжение ремня. Это выполняется посредством поворачивания рукоятки в сторону направления движения мотоблока. После этого можно приступать к скашиванию травы на участке.

Как сделать косилку для мотоблока своими руками – варианты изготовления

Практически каждый из перечисленных видов косилок для имеющегося в хозяйстве мотоблока довольно просто изготовить самостоятельно. Единственное – проблемы могут возникнуть при сборке фронтального оборудования, так как оно достаточно громоздкое, и требует приобретения множества шарнирных механизмов.

Самой большой популярностью среди фермеров-энтузиастов пользуются роторные и сегментные приспособления на мотоблоки. Они обладают простой конструкцией, и для их изготовления не потребуется иметь в наличии специализированное оборудование.

Роторная косилка – как сделать своими руками?

Этот вид распространенного навесного оборудования будет максимально эффективным на любом участке. Если на нем проросла невысокая трава, то приспособление будет просто измельчать ее, а если сорняки достаточно высокие, то косилка будет скашивать их.

Для изготовление роторной косилки обязательно нужно изучить чертежи. В них должны быть указаны габариты каждой детали конструкции и методы их крепления.

Дальнейший порядок действий при сборке выглядит следующим образом:

1. Для начала нужно найти 2 диска – их можно взять от имеющейся в хозяйстве зерновой сеялки или любого другого оборудования. Также для работы потребуется редуктор и цепь от бензопилы;
2. Чтобы сделать ось, на которую будут монтироваться ножи, следует использовать трубу из углеродистой стали, диаметром по всей длине примерно в 1 см. Для того, чтобы ножи свободно вращались, ось затягивается диском до упора;
3. Изготовленные ранее диски потребуется закрепить на сварной раме и подключить ее к приводу предусмотренного в конструкции вала отбора мощности мотоблока. Следует убедиться, что при вращении диски будут вращаться навстречу друг другу – таким образом они будут складывать скошенную траву в аккуратные ряды.

Изготовленная таким способом самодельная роторная косилка позволит быстро избавиться от сорняков и кустов любой высоты и толщины. Собранное оборудование не нуждается в частом ремонте и специальном обслуживании.

Сегментная косилка – последовательность действий при изготовлении

Это вид навесного оборудования для используемого мотоблока также максимально прост в самостоятельном изготовлении.

Для сборки конструкции потребуется:

• электрическая дрель;
• болгарка;
• сварочный аппарат;
• набор болтов и гаек;
• несколько металлических брусьев.

Перед изготовлением приспособления нужно изучить детальные схемы, в которых должны быть указаны габариты запчастей и место их установки в конструкции.

Дальнейший порядок сборки выглядит следующим образом:

1. В каждом из используемых брусьев необходимо просверлить по 12 одинаковых отверстий – в них должны помещаться болты М8;
2. Далее на болтах потребуется прикрепить направляющую рейку, длиной 89 см с ножами и зубьями. Все ножи необходимо расположить по обе стороны брусьев;
3. Далее с двух концов брусьев нужно сделать прижимы и полозки;
4. В нижней части рамы устанавливается колесо – его можно взять от старой детской коляски;
5. После этого конструкция подключается к валу отбора мощности мотоблока.

После сборки готовую конструкцию необходимо проверить, так как зачастую возникают ситуации, при которых самодельную сегментную косилку для мотоблока заносит в сторону. Причина этому заключается в неправильно подобранном центре тяжести. Чтобы решить проблему, нужно сместить центр тяжести косилки в противоположную сторону, используя любой подручный утяжелитель.

Изготовленные таким образом роторные и сегментные косилки подойдут для мотоблоков марки Нева МБ-1 и МБ-2, МТЗ, Заря, Салют, Ока, Агат, Зубр, Агро, Патриот, Урал, Кентавр и других агрегатов, оборудованных валом отбора мощности.

Как сделать сенокосилку своими руками – пошаговые инструкции и идеи для мастеров. Самодельная роторная и сегментная косилки для мотоблока своими руками Самодельная роторная косилка на трактор

И в этом деле не обойтись без сенокосилки. В нашей статье мы расскажем, какие виды бывают, и как самостоятельно изготовить сенокосилку своими руками.

Особенности конструкции

Если вы владелец загородного дома или дачного участка, то вам непременно приходится бороться с травой, и ненужными .

Довольно просто убрать обычной садовой газонокосилкой , а вот справиться с большими сорняками, порослью и кустами такая техника, к сожалению, не сможет.

Важно! Не используйте колесные бензотриммеры для борьбы с крупными сорняками– они предназначены исключительно для скоса травы. В противном случае аппарат быстро выйдет из строя.

В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы. Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли.

Виды косилок для мотоблока

Выделяют несколько видов косилок , подробное описание которых будет приведено ниже:

• роторные;
• сегментные;
• косилка-повозка.

Каждый из видов техники имеет свои особенности и предназначен для выполнения работы определенной сложности.

Роторные

Роторная газонокосилка – идеальный вариант для дачного участка. В ее функционировании заложен принцип косы: благодаря вращению встроенных ножек на огромной скорости образуется довольно мощный воздушный поток, который втягивает траву внутрь конструкции либо откидывает ее в другую сторону.
Выделяют 2 типа роторных газонокосилок:

• Электрические. Преимуществом такого аппарата является бесшумность, экологичность. Механизм довольно легкий, имеет невысокую стоимость, прост в эксплуатации. Минусом инструмента является его привязка к розетке или другому источнику питания. Как правило, такие косилки имеют небольшую мощность. Электрический аппарат может подойти владельцам небольших газонов.
• Бензиновые. С таким агрегатом вам не страшны никакие заросли и территории. Косилка обладает высокой мощностью, у нее нет привязки к источнику питания. К минусам модели можно отнести большой вес, шум при работе и, конечно же, выхлопные газы.

Знаете ли вы? Самая простая косилка — триммер, была изобретена в 1971 году в США, штат Техас.

Чтобы сделать правильный выбор между двумя типами газонокосилок, необходимо хорошо обдумать, для каких целей вам нужен аппарат, какие площади вы планируете обрабатывать.

Сегментные

Если вам необходимо избавиться от высокой травы, стоит воспользоваться именно этим видом сенокосилок . Благодаря сегментным ножам и особенностям аппарата срезка травы происходит ровно, что позволяет равномерно уложить ее на поверхность.
Уровень мощности такого типа устройства колеблется от 3 до 6 лошадиных сил. Подобная техника имеет ширину захвата до 120 см. Отдельные модели могут быть оснащены специальными механизмами, позволяющими работать на 7 скоростях.

Аппарат способен побороть сорняки, толщина стеблей которых составляет до 3 см. Благодаря наличию регулировок можно установить параметр высоты скашивания. Выделяют несколько типов регулировок:

• ступенчатая: необходимо задать конкретную высоту из предложенных;
• плавная: есть возможность выбрать высоту, входящую в установленные производителем пределы.

Важно! Обезопасьте себя перед началом использования косилки: проверьте, хорошо ли затянуты болты, на которых закреплены ножи и диски.

Этот тип является самым интересным. Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой.
В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку.

Как сделать роторную косилку: пошаговая инструкция

Самодельные сенокосилки в последнее время имеют большую популярность .

При наличии желания и времени можно самостоятельно сделать неплохой агрегат. Предлагаем ознакомиться с инструкцией по конструированию роторной сенокосилки.

Необходимый материал и инструмент

Перед тем как приступить к изготовлению газонокосилки, необходимо подготовить следующие материалы и детали будущего аппарата:

• диск от зерновой сеялки — 2 шт;
• цепь от бензопильного редуктора — 1 шт;
• ножи, выполненные из закаленного металла — 8 шт;
• шинка;
• сошник.

Среди инструментов вам могут понадобить
