устройство конструкции своими руками пошагово, оптимальный угол наклона и размеры, установка стропил и кровли, в том числе из профнастила

Сарай – это лёгкая постройка на приусадебном участке для хранения садового инвентаря, различных механизмов и предметов не постоянного пользования.

На таком сооружении возводят обычно односкатную крышу, кровля которой опирается на деревянную стропильную систему.

Её привлекательные стороны – это простота конструкции, несложная конфигурация и невысокая стоимость.

Содержание

• 1 Особенности устройства конструкции
• 2 Подготовка, проектирование, расчеты
  • 2.1 Вид стропильной конструкции
  • 2.2 Высота и оптимальный угол наклона
  • 2.3 Сечение и длина деревянных элементов
  • 2.4 Материал для стропил
  • 2.5 Расходники и инструменты
• 3 Установка своими руками пошагово
  • 3.1 Обустройство кровельного покрытия
• 4 Частые ошибки и рекомендации по возведению
• 5 Полезное видео
• 6 Заключение

Особенности устройства конструкции

Основой является деревянная опорная конструкция, состоящая из горизонтальных, вертикальных балок и наклонных стропил.

Поперечное сечение односкатной крыши выглядит в виде прямоугольного треугольника.

Кровельная односкатная конструкция состоит из следующих конструктивных элементов:

• Мауэрлат — горизонтальный деревянный брус, уложенный на стены по всему периметру сарая.
• Перекрытие представляет собой брус или доски, опирающиеся своими торцами на мауэрлат с шагом от 0,5 до 1 м.
• Снизу элементы перекрытия подшивают досками, листами ОСБ или строительной фанерой, сверху их укрывают плёночной пароизоляцией.
• На плёнку укладывают маты теплоизоляции, если этого требуют условия содержания имущества в сарае.
• Нижний конец стропил из бруса или доски опирают на мауэрлат. Узел опирания выполняют в виде запила бруса по форме горизонтальной балки и крепят шпильками, саморезами или болтами.
• Верхние концы стропил опирают на вертикальные стойки из бруса, являющиеся основой обрешётки фронтона крыши.
• Фронтон выполняют из досок, прибивая их к стойкам.
• Сверху стропила соединяют поперечными связями из бруса или доски.
• Обрешётку сверху обшивают досками.
• Кровля может быть выполнена из разных материалов таких, как профнастил, шифер, ондулин, железные оцинкованные листы, битумная плитка и пр.

Стропильная конструкция может включать в себя такие дополнительные элементы, как промежуточные стойки, ветровые укосы, разгружающие основные несущие элементы кровли. Как правило, их используют при пролёте перекрытия более 3 метров.

Подготовка, проектирование, расчеты

Прежде чем приступить к основной работе, нужно выбрать и определить:

• вид стропильной конструкции;
• основные параметры крыши (уклон, длина, сечение стропил).

Вид стропильной конструкции

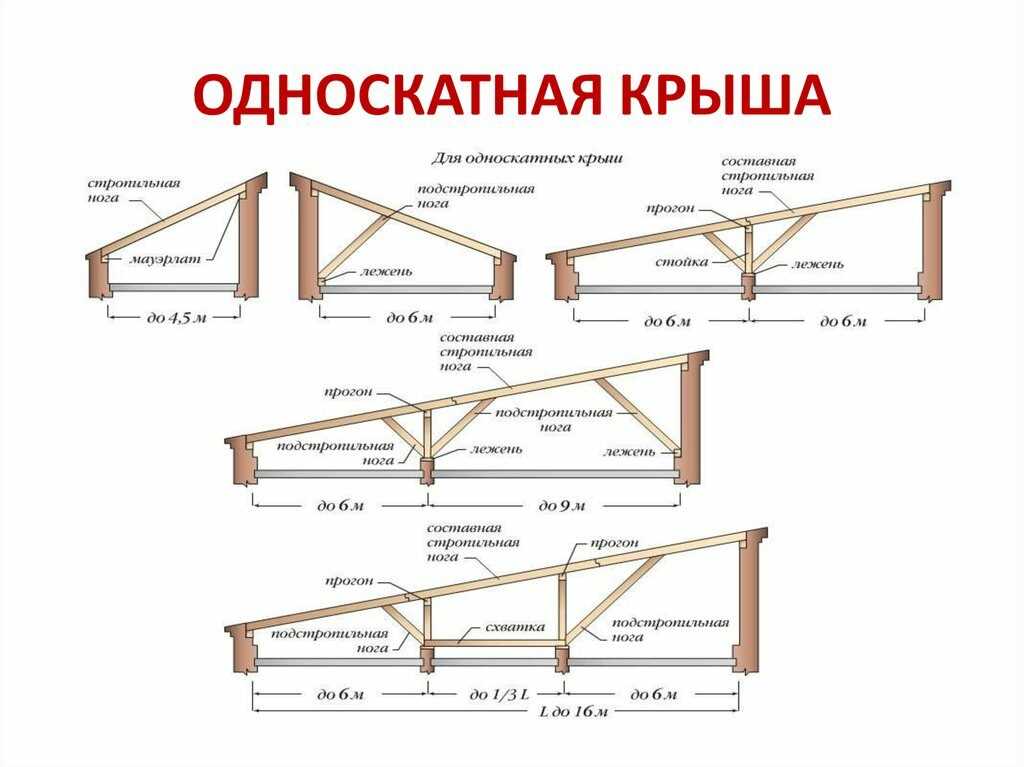

Для проектирования крыши сарая выбирают один из видов стропильных систем:

1. Наслонная. Крыша исполняет две роли одновременно – перекрытия и кровли. Такая конструкция применяется в неотапливаемых холодных сооружениях, что вполне подходит для такой постройки, как сарай. Уклон кровли образуется за счёт разницы высот противостоящих стен.
2. Висячая. Классическая схема представляет собой ряд стропильных ферм, опирающихся на противоположные стены одинаковой высоты. Стропильная фермы по своей форме прямоугольный треугольник, где гипотенуза – стропило, вертикальный катет – стойка фронтона, а горизонтальная балка элемент перекрытия.

Высота и оптимальный угол наклона

Высота конька крыши является определяющим фактором величины угла наклона кровли. Уклон зависит от среднегодовой нормы снеговых осадков.

В СНиПе 2.01.07-85 есть таблица, посредством которой вычисляют минимальную величину наклона крыши в зависимости от расположения места строительства на карте РФ.

Степень наклона можно увеличить, пользуясь предельным нормативом конкретного вида кровельного материала:

• более 25⁰ – металлочерепица;
• от 20⁰ до 25⁰ – натуральная черепица, ондулин и шифер;
• от 10⁰ до 20⁰ – профнастил.

Сечение и длина деревянных элементов

Сарай, как правило, представляет собой постройку небольших размеров. Обычно это сооружение возводят размером в плане 3 х 6 м. Длина стропил в этом случае будет колебаться в пределах 3,3 – 3,5 м в зависимости от длины свесов.

Если длина перекрытия составляет до 3 метров включительно, то в качестве стропил применяют монолитный брус сечением 50 х 150 мм. Брёвна берут диаметром 150 мм.

Материал для стропил

Для возведения односкатной крыши сарая применяют три вида материалов из древесины:

1. Брёвна. Выбирают, очищенные от коры, стволы деревьев среднего диаметра 15 – 20 см. Крепят к мауэрлату стропильные ноги распилом опорного конца бревна.
2. Брус. Использование бруса в качестве стропильных элементов сарая обойдётся застройщику дороже брёвен. Несмотря на это, брус чаще всего применяют для крыш. С материалом правильной геометрической формы проще и быстрей работать.
3. Клееный брус. Это тот же брус, только в отличие от монолита, состоит из нескольких склеенных между собой досок. По причине высокой стоимости, использование клееного бруса для строительства подсобных сооружений экономически невыгодно.

Правильно подобранные инструменты и материалы, обеспечат качественный монтаж односкатной крыши сарая без задержек.

Расходники и инструменты

Помимо пиломатериала для каркаса, потребуется брус на мауэрлат, обрезная доска, гидроизоляция и крепеж (шурупы, саморезы, болты, гайки и шайбы).

Также необходимо заранее подготовить:

• молоток;
• ножовку;
• разметочный шнур;
• карандаш;
• металлические уголки 50 х 50 мм.
• торцевую электропилу;
• дрель-шуруповёрт;
• набор стамесок;
• гаечные ключи;
• ручной и лазерный уровень.

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30⁰.

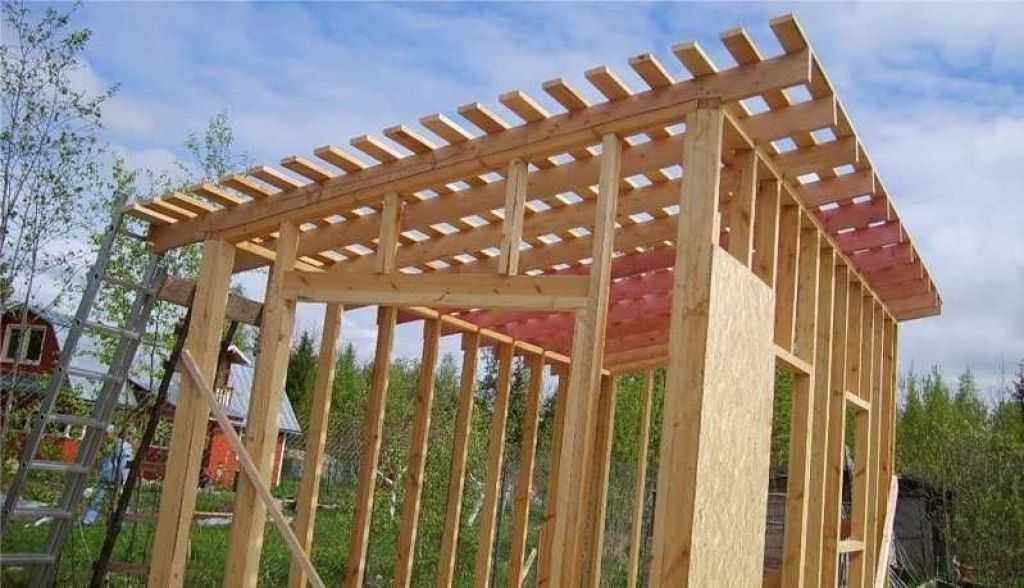

Поэтапно процесс возведения состоит из следующих шагов:

1. По периметру стен укладывают полосы толи или рубероида.
2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30⁰ = 1,5 м.
4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
8. По обрешётке укладывают гидроизоляцию.
9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Для кровельного покрытия сарая допустимо выбирать дешевый материал, к примеру, рубероид, линокром.

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Частые ошибки и рекомендации по возведению

Выделим в сжатой форме можно наиболее частые ошибки и советы профессионалов, как избежать сложностей.

Наиболее часто встречающиеся ошибки:

• Неправильно подобранное поперечное сечение стропил. В результате кровля может обрушиться.
• Деревянные элементы стропильной системы не обрабатывают антисептиками. Древесина может быстро потерять свои качества из-за плесени и грибков.
• Неправильное расположение кровельного листового материала. Это ошибочное направление монтажа элементов кровли сверху вниз.
• Отсутствие гидроизоляции влечёт за собой постоянный повышенный уровень влажности внутри стропильной системы. Это приводит к возникновению процессов гниения древесины и потери несущей способности стропил.

Профессионалы советуют

:

• Ориентирование постройки должно быть таким, чтобы уклон кровли был направлен в подветренную сторону согласно местной карте ветровой нагрузки.
• Длина свесов крыши должна максимально защищать стены и вход в сарай от атмосферных осадков.
• Наклон крыши можно делать минимальным при нахождении постройки на открытом пространстве, где снег будет максимально сдуваться ветром.

Полезное видео

Дополнительная информация по теме статьи в видео:

Заключение

Односкатные крыши сараев могут принимать различные формы, но все они должны отвечать требованиям СНиП, быть надёжными и качественными конструкциями. Если придерживаться рекомендаций и обладать определённым опытом в строительстве, то можно вполне самостоятельно возвести односкатную крышу для своего сарая.

Сарай с односкатной крышей своими руками

Сарай – незаменимое хозяйственное сооружение, как на садовом, так и на приусадебном участке. Хозяева оставляют в нем на сезонное и кратковременное хранение рабочие инструменты, стройматериалы. Продвинутые огородники могут обустроить в сарае душевую кабину или комфортабельный санузел. Назначение такой постройки строго утилитарное, поэтому к внешнему виду не предъявляются серьезные требования, главное – простота строительства и удобство использования.

Как сделать сарай с односкатной крышей своими руками

Сарай с односкатной крышей – наиболее бюджетный вариант строительства хозяйственного, подсобно помещения для хранения инвентаря. Сборка его каркаса не составит никаких сложностей, он не требует покупки дорогих инструментов и материалов, а также привлечения специальной техники. В случае необходимости его можно соорудить из того, что находится под рукой, что ранее осталось от строительства дома. Причем даже неопытный в строительстве человек сможет справиться с такой работой своими силами.

Выбор места под строительство сарая

В первую очередь, Вам нужно найти и рассчитать территорию для строительства. Существует два варианта размещения: на краю участка и вплотную к жилым постройкам. Прежде всего, расположение зависит от задач, которые возлагаются на сарай. Чтобы им было удобно пользоваться, предлагаем придерживаться следующих правил:

• чтобы построить сарай своими руками, выбирайте места с наименее пригодной для сельского хозяйства почвой и рельефом. Практически на всех земельных участках найдется пространство, которое затенено старым деревом, занятое канавой или же просто сильно отдаленное.
• Хозяйственную постройку нужно размещать так, чтобы она не затрудняла подъезд транспорта и техники.
• Берите в расчет расстояние, на которое придется переносить предметы при работе, размещайте сарай недалеко от основного фронта работ.

Необходимые инструменты и материалы

Для того чтобы строительство проходило быстро, без всяких простоев, необходимо сразу позаботиться о покупке необходимых материалов и проверить наличие инструмента. Сарай с односкатной крышей – экономный вариант, для сооружения которого обычно используют древесину. Его можно построить даже из бюджетных пиломатериалов, бывших ранее в эксплуатации. Вам понадобится:

• для сооружения каркаса – брус 150х100 или 100х100 мм;
• для стропильной системы – обрезные доски 50х150 мм;
• для обшивки – обрезные доски 40х150 мм;
• для обрешетки – необрезные доски;
• гидроизоляционная пленка;
• кровельный материал;
• рубероид;
• крепеж: саморезы, гвозди;
• смесь для изготовления бетона, мелкий гравий, песок.

Среди инструментов может понадобиться дрель, мощный шуруповерт, электролобзик, электрорубанок, болгарка. В общем, все, что позволяет выполнить операции вручную, но наличие электроприборов ускорит процесс строительства в несколько раз.

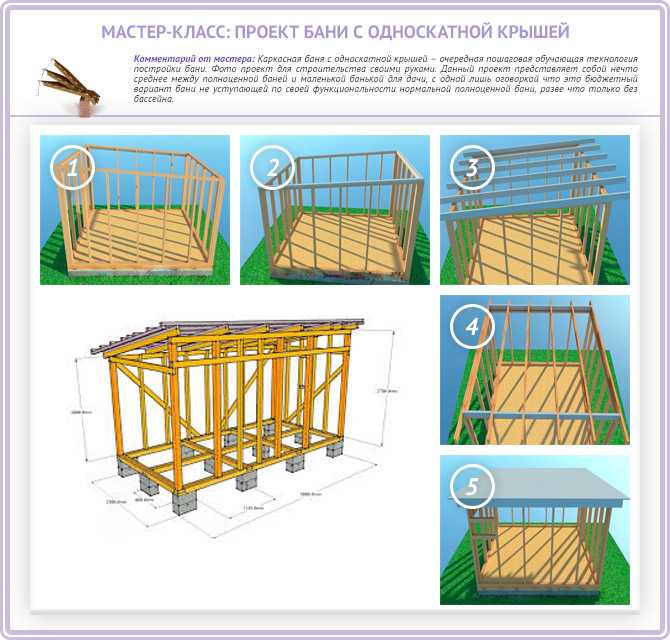

Как построить сарай с односкатной крышей своими руками: основные этапы

1. Закладка фундамента.

Для начала нужно подготовить выбранное место: убирают большие растения, мусор, выравнивают площадку (при необходимости), после чего приступают к заливке фундамента. Несмотря на то, что сарай с односкатной крышей – маловесное, некапитальное сооружения, без надежного основания оно обойтись не сможет.

Вполне достаточно изготовления столбчатого фундамента на глубину 40-50 см. На него будет устанавливаться каркас. С помощью бечевки, рулетки и колышков необходимо разметить, где будут располагаться столы. Произведите расчет так, чтобы пролеты между ними находились в пределах 1,2 – 1,5 м. Четыре столба находятся по углам сооружения и несколько из них внутри периметра, в зависимости от размеров сарая.

Как только разметка будет выполнена, сделайте с помощью бура отверстия на глубину промерзания грунта. Из ненужных балок на высоту 20-30 см накладывают опалубку.

На дне выкопанных отверстий, прежде чем заливать их бетоном, выполняется песчано-гравийная подушка, которая усиливается арматурой.

Для того чтобы фундамент приобрел прочности, его оставляют на 3-4 дня, после которых можно вновь приступать к строительству.

2. Сборка каркаса.

В то время как фундамент застывает, Вы можете обработать всю древесину, которая будет использована для каркаса, огнеупорными и антисептическими составами, чтобы сарай смог прослужить дольше, был защищен от вредителей, гнили и возгорания. Дальше придерживайтесь следующей инструкции:

• снимите опалубку всех столбов фундамента и разместите на оголовке рубероид для гидроизоляции (лучше в двойном сложении).

• Затем нужно заняться постройкой основания, которая представляет каркас из бруса, выполненный в виде прямоугольника на столбы фундамента. Концы бруса необходимо обрубать «в пол дерева», после чего стянуть металлическими скобами.

• Используя уровень, выставите вертикальные стойки. Производятся замеры каркаса по уровню. Стойки укрепляют временными подкосами, используя для крепления металлические уголки. Учтите, что фронтальная стена должна быть выше, чтобы сделать уклон ската крыши на 15-20%. Дверные и оконные проемы нужно заранее заделать, что намного удобнее и проще, чем потом их выпиливать.

• На каркас монтируются половые лаги, которые крепят с шагом 60-120 см «в потай». Пол настилают из обрезной или специальной шпунтованной доски.

• Установка балок перекрытий на опоры, в качестве крепежа используют металлические скобы или уголки. На этом каркас сарая готов.

Обустройство крыши сарая своими руками

Конструкция односкатной крыши содержит такие элементы, как: обрешетка, стропильные ноги, кровельный материал и гидроизоляция. Они формируют кровельный пирог, обеспечивающий надежную защиту от осадков. Верхняя обвязка каркаса используется в качестве мауэрлата. А поскольку мы уже установили стойки разной высоты, то стоит приступить к настилу стропильных ног.

• Делаем «лекало» стропильной ноги. Оно будет применяться как образец для остальных. Длину стропила рассчитывают, сопоставив длину расстояния между стенами с длиной двух свесов. Причем свес крыши обеспечивает защиту стены от влаги (как правило, для этой цели вполне достаточно 40-50 см). Берем обрезную доску 50х150 мм, отмеряем и отпиливаем необходимую длину, после чего поднимаем наверх. Там используем стропило и делаем разметку выемки в месте будущего крепления балок к каркасу. Затем по образцу делаем остальные ноги.

• Устанавливаем тыльную и фронтальную стропильную ногу на каркас, натягивая нить между ними. Используя нить как уровень, устанавливаем остальные стропила, выдерживая шаг в 60-80 см. Например, для сарая 3х6 м понадобится 8 стропильных ног. Крепим на уголки или гвозди.

• Используя строительный стиплер, закрепляем полосы гидроизоляционной пленки, делая нахлест на 10-15 см, начиная с нижнего края стропильных ног.

• Устанавливаем обрешетку из необрезной доски. Собираясь использовать мягкую кровлю, строим более частую обрешетку.

• Выполняем раскрой и укладку кровли. Самый бюджетный вариант – профнастил (металлочерепица обойдется немного дороже). Несмотря на существование на рынке современных материалов ондулина или шингласа, кровельщики рекомендуют использовать металлочерепицу. Она является более гладкой и не затрудняет соскальзывание воды и снега с довольно пологих скатов. Для крепежа применяют специальные оцинкованные саморезы, оборудованные резиновой головкой, которая после вкручивания утолщается и закрывает отверстие.

Комплекс отделочных работ

По завершению черных работ, каркас отделывают листовой влагостойкой фанерой или доской. Устанавливают двери, в оконные проемы вставляют стеклопакеты. После этого идет внешняя обработка постройки краской на масляной, акрилатной основе или лессирующим антисептиком. Следующий этап – внутренняя отделка. Для удобного хранения вещей изготавливают стеллажи, полки, при необходимости проводят свет, устанавливают розетки.

Чтобы сарай с односкатной крышей, построенный своими руками, прослужил Вам долго, его необходимо осматривать на наличие дефектов хотя бы два раза в год. Кровля требует ежесезонного ремонта и осмотра, покраска осуществляется раз в пять-шесть лет. Функциональная, аккуратная надворная постройка будет незаменимым помещением на участке, соорудить которую можно за небольшие деньги и своими руками.

Планы крыши амбара на

столбов | HowToSpecialist

Этот пошаговый проект деревообработки составляет около бесплатных планов двускатной крыши 16 × 24 . Это ЧАСТЬ 2 большого амбара, где я покажу вам, как построить двускатную крышу. Ознакомьтесь с остальными проектами для получения подробных инструкций о том, как сделать стойку для сарая. Прочтите местные правила и убедитесь, что вы соблюдаете правила. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои Премиум планы ЗДЕСЬ .

Сделано из этого плана

Планы крыши для полюсов

Здание А -полюсный сарай

Материалы

• F — 8 штук из 2 × Lumber –199.19 1
• F — 8 штук из 2 × Lumber – 119.19 1.19 1
• F — 8 Neak 2 × Lumber –199 1
• F — 8 Nex 6. 119.19 10033 F — 8. ″ в длину, 4 шт. – 192″ в длину, 8 шт. бруса 2×4 – 24″ в длину, 8 шт. – 50 1/2″ в длину СТРОПИЛА
• G – 4 бруска 2×4 – длина 105 3/4″ БРАСЫ
• H – 6 брусков 2×4 – 8 футов ОПОРЫ
• I – 24 пиломатериала 2×4 – длина 106 1/2″, 12 штук – длина 96″ ПРОГОН
• J – 4 доски 2×6 – длина 119 3/4″, 4 доски 1×6 – длина 108″, 2 штуки – длина 96″ ОБИВКИ
• K – 550 кв. футов металлической кровли КРОВЛЯ
• L – 900 кв. футов металлических листов СТЕНЫ

---

• 12 пиломатериалов 2×6 – 10 футов
• 16 пиломатериалов 2×6 – 16 футов
• 20 пиломатериалов 2×4 – 8 футов
• 24 пиломатериала 2×4 – 10 футов
• 2 куска пиломатериала 1×6 – 8 футов
• 4 пиломатериала 1×6 – 10 футов
• 900 квадратных футов металлических листов
• Металлическая кровля площадью 550 кв. футов
• Стяжки для стропил
• 1 винт 5/8″, 2 винта 1/2″, 3 винта 1/2″
• Гвозди 2″
• наполнитель для дерева, клей для дерева, морилка/краска
• соединительная пластина
• соединительная пластина
• крепкие анкерные гвозди

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Время

• Один день





Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, Подпишитесь на меня в Pinterest , чтобы найти много идей для вашего двора со всего Интернета! Узнайте, как вы можете  Поддержать меня  без дополнительных затрат.





Строительство двускатной крыши для сарая 16×24

Стропила для сарая

Первым этапом проекта является изготовление стропил для двускатной крыши 16×24. С помощью торцовочной пилы сделайте угловые надрезы на стропилах, как показано на рисунке. Используйте пиломатериалы 2×6 для стропил. Используйте пиломатериалы 2×6 для нижнего стропила.

Стропильная рама

Положите стропила на ровную поверхность и не оставляйте зазоров между ними.

W-образные ферменные опоры – 16×24

Используйте пиломатериалы 2×4 для W-образных опор. Отметьте линии разреза на опорах и выполните работу циркулярной пилой.

Сборка ферм

Установите опоры на фермы. Выровняйте края заподлицо и не оставляйте зазоров между компонентами. Используйте прочные соединительные пластины, чтобы плотно соединить компоненты.

Монтаж ферм

Прикрепите фермы к верхней части рамной конструкции. Отвесьте фермы с помощью спиртового уровня и закрепите их на несущих балках с помощью стропильных связей.

Крепление металлических листов снаружи амбара

Покрыть снаружи амбара металлическими листами. Не оставляйте зазоров между листами и соедините листы вдоль обрешетки.

Установка опор для ферм крыши

Зафиксируйте раму крыши, прикрепив 2×4, как показано на схеме. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать опоры на месте.

Диагональные раскосы

Используйте брус 2×4 для диагональных раскосов крыши. Сделайте надрезы под углом 26 градусов на обоих концах раскосов с помощью торцовочной пилы.

Установка диагональных раскосов

Установите раскосы на конструкцию крыши, просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы надежно зафиксировать их на месте.

Установка прогонов крыши – амбар с опорами

Установите прогоны 2×4 на крышу сарая с опорами. Вы можете отрегулировать размер выступов в соответствии с вашими потребностями. Расположите прогоны на равном расстоянии друг от друга. Просверлите направляющие отверстия и вставьте 2 1/2 винта, чтобы плотно зафиксировать их на месте.

Передняя и задняя обшивки

Используйте брус 2×6 для передней и задней обшивки крыши. Сделайте угловые надрезы на планках, а затем закрепите их на месте винтами 2 1/2″.

Установка боковых обшивок крыши

Установите обшивки 1×6 по бокам крыши. Используйте гвозди 8d, чтобы плотно зафиксировать планки на месте.

Установка металлического листа крыши

Вы можете сделать множество модификаций сарая в соответствии с вашими потребностями. Поэтому возьмите мои планы в качестве хорошей отправной точки, а затем добавьте функции, которые вам нужны в соответствии с вашими потребностями.

Планы сарая с опорами 16×24 – вид сзади

Если вы хотите построить каркас для этого сарая с двускатной стойкой для хранения, вам следует ознакомиться с ЧАСТЬ 1 проекта. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest. Если эта структура каркаса столба слишком велика для ваших нужд, вам следует взглянуть на другой мой проект: планы сарая 16 × 20 столбов.

Умный совет:  Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото ЗДЕСЬ . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .





Спасибо, что прочитали наш проект о бесплатных планах сарая на крыше 16 × 24 полюсов , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.



<< Предыдущая  | Далее >>



16×32 Чертежи крыши амбара

Этот пошаговый проект по деревообработке своими руками содержит около бесплатных планов крыши сарая 16×32 . Это ЧАСТЬ 2 проекта сарая на столбах. В этой статье я покажу вам, как я строю фермы и как завершать стены и крышу. Ознакомьтесь с местными строительными нормами и подумайте о покупке инженерных ферм. Обязательно просмотрите остальные планов , чтобы увидеть альтернативы и другие проекты для вашего сада.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Бесплатные планы на крыше сарая

Строительство-16 × 32-полюсная бана ” tab3=”Time”]

[tab id=1]

• D – 16 кусков пиломатериала 2×6 – длина 48″ СТОЛБ БРЕЙСЫ
• F – 24 шт. 1/2″ OSB – длина 48″x96″, 6 шт. – 18 1/4″x96″ длиной, 2 шт. – 21 1/4″x91 1/2″ длиной, 4 шт. – 48″x48″ длиной, 1 шт. – 5 1/2″x96″ длиной НАСТЕННЫЕ ЛИСТЫ
• G  – 1 кусок бруса 2×6 – длина 192″, 2 куска – длина 119 1/4″, 2 куска бруса 2×4 – длина 50 5/8″, 2 куска – 23 7/8″ длинный 5xФЕРМА
• H – 4 шт. бруса 2×4 – длина 105 3/4″, 8 шт. – длина 96″ БРАСЫ
• I – 24 шт. пиломатериала 2×4 – длина 8 футов, 24 шт. – длина 106 1/2″ ПРОГОН
• J – 16 штук фанеры 1/2″ – длина 48″x96″, 4 штуки – длина 24″x48″, 8 штук – длина 24″x96″, 2 штуки – длина 24″x24″ КРОВЕЛЬНЫЕ ЛИСТЫ*
• K – 4 доски 2×6 – длина 105 3/4″, 4 доски 1×8 – длина 96″, 4 штуки – длина 108″ ОБИВКИ
• L – 650 кв. футов металлических листов КРОВЛЯ

---

• 8 пиломатериалов 2×6 – 8 футов
• 5 штук пиломатериалов 2×6 – 16 футов
• 18 пиломатериалов 2×6 – 10 футов
• 42 пиломатериала 2×4 – 8 футов
• 4 пиломатериала 1×6 – 8 футов
• 4 пиломатериала 1×6 – 10 футов
• 31 шт. 1/2″ OSB – 4’x8′
• 20 штук фанеры 1/2″ – 4×8′ *
• домашняя пленка
• 650 кв. футов металлических листов
• 2 винта 1/2″
• Винты 1 5/8″
• Планы ферм, пластина фермы
• Анкеры

[/таб]
[идентификатор таба=2]

 Молоток, Рулетка, Квадрат для каркаса, Копатель отверстий для столбов, Уровень

 Торцовочная пила, Сверлильный станок, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab]
[tab id=3]

09 Одна неделя

[/tab]

[/tabs]





Подпишитесь на нас на Facebook, чтобы первыми получать наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите нас без дополнительных затрат для вас.





Как построить крышу сарая 16×24

Крепление раскосов к раме сарая

Для раскосов используйте доски 2×6. Сделайте 45 скосов на обоих концах скоб. Установите скобы на стойки и зафиксируйте их также на несущих фермах.

Строительство стропил

Я рекомендую вам покупать инженерные фермы, так как они обеспечивают хороший баланс между затратами и преимуществами. Они дадут вам указания о пролете, который необходимо оставить между ними, и о толщине несущих ферм.

Тем не менее, я покажу вам, как я строю фермы самостоятельно. Не забудьте ознакомиться с местными нормами, чтобы при необходимости можно было внести коррективы. Первым шагом является изготовление стропил для ферм. Используйте пиломатериал 2 × 6 и сделайте надрез под углом 25 градусов на одном конце.

Нижний пояс

С помощью торцовочной пилы отрежьте оба конца нижнего пояса под углом 25 градусов. Положите компоненты на ровную поверхность и внимательно все выровняйте. Не оставляйте зазоров между стропилами. Установите торцовочную пилу под углом 65 градусов, прежде чем делать надрезы на обоих концах нижнего стропила.

Фермы-опоры

Для повышения прочности ферм я рекомендую установить W-образные опоры. С помощью пилы сделайте надрезы на опорах.

Установка опор – Ферма амбара 16×24

Прикрепите опоры к фермам, не оставляя зазоров между компонентами. Установите металлические пластины на стыки компонентов, как показано на схеме. Внимательно выровняйте края и вставьте шурупы 1 5/8″ в стропила.

Торцевая опора

Поместите концевые фермы спереди и сзади сарая. Выровняйте края заподлицо, отвесьте фермы, а затем закрепите их на месте с помощью винтов. Используйте брус 2×4 для средней опоры. Этот элемент поможет вам получить опору для спины при креплении листов OSB.

Установка ферм на стойку

Установите остальные фермы через каждые 8 ​​футов по центру. Отвесьте фермы, а затем закрепите их на несущих балках с помощью стяжек.

Крепление листов OSB к боковым сторонам сарая 16×32

Установите листы ОСП толщиной 1/2″ по бокам сарая для столбов. Выровняйте края заподлицо и не оставляйте зазоров между листами. Используйте гвозди 6d, чтобы прикрепить листы к подпоркам через каждые 8 ​​дюймов.

Листы передней стены

Прикрепите листы к передней части амбара. Сделайте надрезы, чтобы можно было прикрепить листы вокруг дверного проема.

Листы задней стенки – 16×24 Планы сарая для столбов

Установите листы на заднюю часть сарая для столбов.

Монтаж сайдинга снаружи сарая

Накройте сарай для столбов пленкой, а затем прикрепите сайдинг.

Горизонтальные опоры для крыши сарая с опорами

Установите опоры 2×4 на нижние пояса. Эти опоры повысят жесткость конструкции крыши. Используйте винты 3 1/2″, чтобы прикрепить опоры к нижним поясам. Просверлите направляющие отверстия на обоих концах опор, чтобы предотвратить расщепление древесины.

Установка диагональных раскосов

Для диагональных раскосов используйте брус 2×4. С помощью торцовочной пилы сделайте угловые надрезы на обоих концах скоб.

Крепление диагональных раскосов к крыше сарая

Крепление раскосов к конструкции крыши сарая с опорами. Установите диагональные распорки и плотно закрепите их гвоздями. Эти распорки сделают конструкцию крыши очень жесткой и устранят колебания.

Крепление прогонов к верхней части сарая

Установите прогоны 2×4 к верхней части крыши через каждые 2 фута по центру. Вы можете отрегулировать выступы в соответствии с вашими потребностями.

Установка накладок на переднюю и заднюю часть крыши

Используйте доски 2×6 для передней и задней отделки крыши. Прикрепите их к прогонам винтами 3 1/2″.

Монтаж кровли на крышу сарая

Этот шаг не является обязательным. Если вы выбираете металлические листы, вы устанавливаете их непосредственно на прогоны. Тем не менее, вы можете установить листы фанеры толщиной 1/2 дюйма и использовать битумную черепицу. Внимательно выровняйте края и прикрепите листы к прогонам винтами 1 5/8″ через каждые 8″ по центру.
