В прошлом году задумался об изготовлении картофелекопалки, так как беспокоили боли в спине и сбор урожая требовалось максимально упростить. В хозяйстве есть электролебедка, поэтому устройство должно было быть похожим на плуг. В Интернете нашел подходящий вариант и смастерил необходимую конструкцию.

На заметку

Если при вспашке земля с картофелем расходится в стороны, а не попадает на решетку, необходимо подогнуть края лопаты или приварить бортики высотой 5-6 см.

Для воплощения идеи пригодился старый окучник на конной тяге, который так и не поднялась рука отправить в металлолом.

С его основания снял башмак корпуса (центральная часть в виде клина) и крылья отвала, а опорную пятку оставил.

Из листовой стали толщиной 5 мм вырезал полукруглую лопату нужного размера (см. фото п.1) Немного согнул ее дугой по плоскости. К ровной грани, отступив от краев примерно по 10 см, приварил трубочки с внутренним d 14 мм, закругленную часть заточил на наждаке.

Стальную полосу сечением 25×3 мм нарезал на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущей копалки.

Используя металлические прутья (3), втулки (4) (кусочки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы копалкой было удобно работать и при вспашке ее не уводило в сторону, установил колеса (5) Ось для них изготовил из обрезков П-образного профиля, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно от коляски или тележки). Используя болты с гайками, собрал узел и зафиксировал его на штанге плуга-лопаты.

Копалкой вспахиваю борозду, как обычным плугом, земля с картошкой поднимается по лопате на решетку и просыпается сквозь нее.

Кстати

Испытав копалку в деле, убедился — колесная база должна иметь регулировку по высоте, благодаря этому можно выбрать необходимый угол заглубления лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, д. Красная Беларусь Могилевской обл. Фото автора

Картофелекопалка своими руками (полная версия)

Читайте также: Картофелекопалка своими руками (фото)

НА ЗАМЕТКУ: НАВЕСНАЯ КАРТОФЕЛЕКОПАЛКА ДЛЯ МОТОБЛОКА СВОИМИ РУКАМИ

Для копки картофеля все используют плуг, но даже после него необходимо вручную разгребать отвал земли, чтобы собрать урожай. Процесс этот долгий и утомительный. Чтобы сберечь силы и время, смастерил для своего мотоблока нехитрое приспособление.

Подготовка и сборка

Из металлической профильной трубы сечением 40×40 мм и уголка с полкой 50 мм сварил П-образную раму (форма и размер произвольные) для крепления будущей копалки к мотоблоку.

Взял стальную полосу сечением 40×5 мм и, используя кувалду и круглую железную трубу, согнул ее в виде крюка. К концу последнего приварил клин от тракторного окучника, предварительно немного разведя лопасти в стороны. Для этого просто постучал по месту изгиба (посередине)кувалдой.

Прут арматуры d 12 мм нарезал на шесть отрезков длиной 350 мм. Металлические штыри приварил к «хвосту» окучника на расстоянии 50-60 мм друг от друга. «Рука-копалка» готова, зафиксировал ее на раме болтом с гайкой ТМ14 (фото 1)

Эксплуатация картофелекопалки

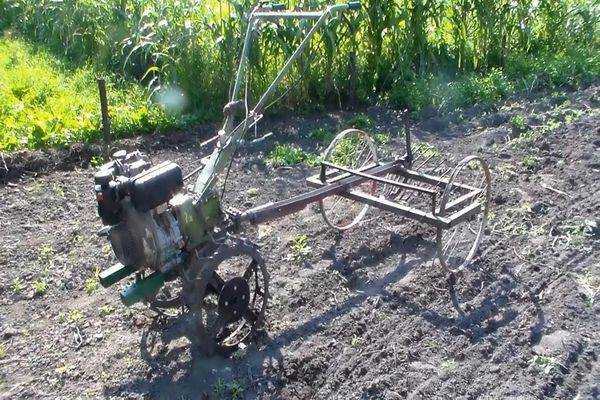

Раму с приспособлением закрепил на мотоблоке. Последний устанавливаю напротив борозды так, чтобы она была между колес. Утапливаю копалку в землю и веду мотоблок по борозде. Окучник вспахивает почву, а штыри разбивают ее, в итоге картофель остается на поверхности (фото 2) и его нужно лишь собрать.

© Автор: Евгений Штойко, п. Лозовое Хмельницкой обл. Фото автора

КАРТОФЕЛЕКОПАЛКА СВОИМИ РУКАМИ – ВИДЕО

Картофелекопалка своими руками. Handmade automatic potato digger

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Копка картошки мотоблоком + видео

Содержимое

• 1 Преимущества использования садовой техники
• 2 Правильная настройка техники – залог успеха уборки урожая
• 3 Конструктивные разновидности картофелекопалок

Вырастить хороший урожай картофеля – это только половина дела. Впереди предстоит не менее сложная работа, связанная с уборкой клубней. Копать картошку тяжело. Если дачный огород не более двух или трех соток, то можно справиться штыковой лопатой. На больших площадях копка картошки мотоблоком существенно упрощает процесс уборки урожая. Техника сама справится с выкапыванием клубней. Вам остается только управлять мотокультиватором, и собирать за ним урожай.

Преимущества использования садовой техники

Огородники, плохо освоившие технику, боятся копать картошку мотоблоками из-за страха нанести вред урожаю. На самом деле – эти опасения не напрасны. Если машина с дополнительным оборудованием будет неправильно настроена, выкапывание урожая закончится резаными клубнями.

Важно! Овладеть техникой, которой можно выкопать урожай, несложно. Она состоит из мотоблока и картофелекопалки. Простейшее навесное оборудование представляет металлический плуг с наваренным сверху веером из толстого прута.

Простейшая картофелекопалка загнута под небольшим углом. Когда начинается уборка картошки, наклон плужка регулируют до достижения оптимальной глубины заглубления. Правильно отрегулированная техника легко едет по огороду, и очень редко режет клубни.

Когда копаем картошку мотоблоком, мы получаем следующие преимущества:

• В первую очередь, мотоблоком копать картошку намного легче, чем делать это вручную. Причем экономятся не только силы, но и собственное время.
• Только уборка картофеля мотоблоком позволяем максимально быстро извлечь урожай из земли перед приближением ненастья.
• Урожай максимально извлекается из земли. Потери при механизированной уборке небольшие.

Садовая техника облегчает нелегкий труд огородника, и с ней надо дружить.

Правильная настройка техники – залог успеха уборки урожая

Уборка картошки мотоблоком Нева или любым другим мотокультиватором выполняется одинаково. Машина используется только как тяговый механизм. Конечно, от мощности агрегата зависит скорость уборки урожая, но основная регулировка выполняется на прицепном устройстве.

На фото представлен простейший веерный плужок. Заостренный носик подрезает пласт земли, и подкидает клубни на выгнутые пруты, весь урожай остается на поверхности земли.

На штанге картофелекопалки просверлен ряд отверстий. Вот они то и нужны для регулировки. Переставляя прицепной механизм вверх или вниз по отверстиям, изменяют угол наклона режущего носика. Чем больше его уклон, тем глубже картофелекопалка будет погружаться в землю во время движения мотоблока.

Внимание! Во время регулировки уклона прицепного механизма надо найти золотую середину. Если перестараться, плужок будет сильно заглубляться в грунт, а машина станет буксовать на месте. При недостаточном заглублении носик плужка порежет картофель, а часть урожая так и останется не выкопанная из земли.

Опытные механизаторы делают приспособления, позволяющие сужать и расширять расстояние между колесами мотоблока. Это позволяет регулировать ширину междурядий еще на этапе посадки клубней. Естественно, и копать мотоблоком картошку становится легче. При широко раздвинутых колесах уменьшается вероятность попадания под них клубней.

На видео представлен обзор веерной модели прицепного механизма:

Конструктивные разновидности картофелекопалок

В принципе копать мотоблоком картошку можно не только с помощью веерной картофелекопалки. Существует множество моделей прицепного механизма заводского и самодельного изготовления. Давайте рассмотрим три основных часто используемых картофелекопалки, и принцип их работы:

• Вибрационная картофелекопалка состоит из сита и лемеха. Когда копаем картошку мотоблоком, прицепной механизм вибрирует. Лемех подрезает пласт земли вместе с картошкой, после чего направляет его на решетку. От вибрации грунт просыпается сквозь сито, а клубни скатываются по прутам, и остаются на поверхности земли. Такая уборка картофеля мотоблоком считается самой продуктивной, но требует сложной настройки прицепного механизма.
• Прицепной механизм транспортерного типа работает по принципу вибрационной модели. Когда копаем картошку мотоблоком, грунт аналогично подрезается лемехом, после чего вместе с клубнями поступает на специальную площадку. На транспортере отсеивается земля с ботвой и остается только чистый урожай, удерживаемый зацепным приспособлением. Транспортерная модель надежнее и проще в работе, но чувствительна к плотности грунта.
• Веерную картофелекопалку еще называют стрельчатым механизмом, так как носик плужка напоминает острие стрелы. При правильно отрегулированном уклоне носик подрезает грунт, а урожай вылетает в сторону по прутам, из которых за стрелой сварен веер. Механизм прост, надежен и может использоваться на сложных грунтах. Главное, чтобы мощности машины хватило.

В продаже имеются мотоблоки и мотокультиваторы. Первый тип машин имеет больше функций, и они намного мощнее. Мотокультиваторы слабее, поэтому больше предназначены для рыхления грунта. Но эти агрегаты могут использоваться и в качестве тягового механизма при выкапывании урожая на мягкой почве.

Как видите, копка картофеля мотоблоком Нева или агрегатом другой марки происходит одинаково. Различие заключается только в прицепном механизме.

Как улучшить мотоблок картофелекопалки

Все современные мотоблоки имеют набор навесного оборудования для различных сельскохозяйственных работ. С их помощью намного проще подготовить почву, выполнить уход за посевами, собрать урожай. Выкапывать картофель намного проще, используя специальный плуг. Но есть один недостаток – чтобы соорудить выкопанную картошку приходится затратить много физических усилий. Как сделать элементарное приспособление из подручных материалов?

Что нужно

Выкопанная картошка будет подаваться на сетку, размер ячеек примерно 2-3 см. Можно специально купить рабицу с такими параметрами или использовать старую металлическую кровать. Длина ячеи примерно 1,5–2,0 м, ширина 1 м. Для укрепления конструкции используется катанка диаметром 5–6 мм, на колеса крепится сетка. Нет смысла приобретать спец. ходовая от ненужных детских колясок отличная.

Производственный процесс

Срежьте углы с кровати и удалите металлическую сетку.

Подготовьте грохот картофелекопалки, он может быть как заводским, так и самодельным. Установите его на мотоблок.

Подготовьте сетку. Для того, чтобы края немного приподнялись и сделали углубление для картошки, по краям воткните прут. Длина проволоки должна быть примерно на 30-40 см больше размера сетки, тогда понадобятся свободные концы.

Вставьте экран под экран и прикрепите его к скобам экрана. Следите, чтобы между элементами не было зазоров, тогда картошка попадет в них.

Запустите двигатель мотоблока и проверьте работоспособность конструкции.
Снимите ось колеса со старой детской коляски. Алгоритм демонтажа зависит от особенностей конструкции.

Прикрутите их к задней части сетки проволокой. Колеса поднимут его и не дадут картофелю высыпаться на землю.

Начать копать картошку. Если на участке мало места, то в начале копания заготовочную сетку можно поднять к стене.

Выкопанная картошка скапливается на сетке, при необходимости немного ее расправить.

Теперь стало засыпать урожай в ведра по мере наполнения. Делать это гораздо удобнее сидя на табурете, а не ползать в согнутом положении по всему огороду.

Заключение

Картофель следует выкапывать после подсыхания земли и полного созревания урожая. В противном случае она не вся отрывается от куста и плохо очищается от земли. К тому же нагрузка на мотоблок значительно возрастает, земля налипает на колеса и они буксуют.

Посмотреть видео

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Содержание:

• Виды картофелекопалок для мотоблоков
  0 0,50 0 Ph 0,5 0 Ph 90 047 Копатель
  • Картофелекопалка вибрационного или просеивающего типа
  • Транспортерного типа
• Как сделать самому ревущий картофелекопатель
• Видео

Картофелекопалка для мотоблока — это специальное навесное оборудование для механизации картофелекопалки последнего цикла растет — копает. Это значительно облегчает работу землевладельцу. Урожай выкапывается за несколько минут, в зависимости от размера участка остается только собрать картошку в мешки. Устройства бывают разных типов, предназначены для небольших приусадебных хозяйств с разным почвенным состоянием.

Важно! Для уборки картофеля этим механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалки. Важна и мощность мотоблока.

Типы картофелекопалок для мотоблоков

Копатель вентиляторный, стрельчатый или дельфин

Подходит для мотоблоков любых марок, в том числе малой мощности. Конструкция имеет простейшее устройство, представляющее собой плуг с веерообразными приваренными стержнями, выполняющими функцию просеивания. Принцип работы: мотоблок тянет копалку, плуг входит в землю и закапывает плети картофеля, вытаскивая картофель на поверхность, попадая на веерную решетку, земля просеивается, а картофель остается на земле. поверхность поля. Данная форма копалки подходит для различных почв и любого мусора в поле от ботвы или сорняков.

Картофелекопатель

Веерный копатель также имеет недостатки, так при копании часть урожая повреждается за счет разрезания картофеля на части плугом. Особенно это касается тех, кто сажает картофель на продажу. Управление мотоблоком с таким навесным оборудованием требует значительных физических усилий, а для обработки больших площадей – повышенного расхода топлива. Но учитывая невысокую стоимость и максимально простую и понятную конструкцию, ее несложно купить или сделать ручную картофелекопалку своими руками. Для этого не нужны ни схемы, ни механические и токарные навыки. Но нужен опыт работы со сварочным аппаратом и металлом. Лопатой или плугом можно сделать слет; осталось только приварить стержни. Эта конструкция хороша еще и тем, что в ней нет движущихся частей, а поломку, если это произойдет, легко исправить.

Картофелекопалка вибрационная или просеивающая

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Он имеет более широкое покрытие борозды, чем плуг. Проникает на глубину до 20 см. Высокая производительность копания за счет вибрации хорошо очищает картофель от почвы и выбрасывает его на поверхность поля. Картофель убирают полностью, если только он не зарыт нетипично глубоко в очень рыхлую почву и не засыпан землей. Культиватор едет без усилий, картошку выкапывает очень быстро. Одним из условий хорошей работы является чистое поле от ботвы и сорняков. Перед началом работы нужно срезать ботву картофеля.

Конвейерного типа

Такая картофелекопалка может напоминать картофелеуборочный комбайн для личного подсобного хозяйства. Также называется ленточным или конвейерным. По принципу работы он аналогичен вибрационной картофелекопалке для мотоблока, но усовершенствован ленточным транспортером, на который подается картофель после его выкапывания устройством. Конвейерная лента изготавливается из металлических стержней или сетки, также бывают резиновые ленты. Чем она длиннее, тем лучше чистится картошка. В движение она приводится от вала, передающего крутящий момент через редуктор. Конвейерный тип копалки отличается особенностью хорошо очищать и отделять картофель от земли и взбивать, при этом картофель не повреждается. Для использования этой модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Конвейерную картофелекопалку своими руками можно собрать при наличии знаний и навыков работы с такими механизмами. Также может модифицироваться и улучшаться в частном хозяйстве и облегчает садово-огородные работы.

С помощью таких приспособлений можно выкапывать не только картошку, но и другие овощи, например, свеклу, чеснок, лук.

Цены на вибрационные навесные копалки довольно высокие, поэтому можно подумать о сооружении такого устройства своими руками.

Как сделать самому ревущий картофелекопатель

Картофелекопалка для мотоблока МТЗ

Когда в хозяйстве есть минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производство Москва, то навесное оборудование типа картофелекопалки можно сделать самостоятельно. Выполнение агрегатов зависит от навыков обращения с инструментами, сварки, их наличия и понимания работы механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать шлифовку деталей, использовать съемные детали с других устройств.

Полезно отметить! Картофелекопалку вибрационную нельзя назвать простым приспособлением для самостоятельной сборки.

Инструменты которые потребуются:

• Болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• уголки металлические;
• металлические стержни;
• тяга;
• рулевые наконечники;
• стойка стабилизатора;
• шкивы картофелекопалки и мотоблока разных типоразмеров;
• приводной ремень; болты
• ;
• колеса; валы
• ;
• материалы для петель.

Чертеж экскаватора

Для начала работы необходимо составить чертеж с учетом требуемых размеров экскаватора. Можно использовать готовую схему или смотровые приборы уже существующих заводских образцов. Виброкопатель состоит из: опорной рамы, лемеха-ножа, муфты, редуктора, поликлинового ремня, валов, опорных колес.

Порядок сборки конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильная труба 40*40 мм или 50*50 мм, а возможно и любая, но не тонкая, нарезанная на желаемого размера: два коротких, два длинных. Элементы соединяются сваркой, создавая прямоугольный каркас. Края отшлифованы;
2. К задней части рамы приварены стойки с колесами, которые будут удерживать конструкцию сзади. В держателе просверливается отверстие для крепления колесных стоек болтами. Изготавливаются стойки, к ним крепятся опорные колеса, сверлятся отверстия для подгонки под нужную глубину котлована. Колеса могут быть металлическими, резиновыми или грунтозацепными, что лучше повторяет тип почвы на участке;
3. Для передней части сооружается сцепка, соединяющая картофелекопалку с мотоблоком; его можно сделать с регулировкой сцепки, по образцу для необходимой модели, а можно купить уже готовую;
4. Держатели для петель приварены внутри рамы, в виде треугольника, на который будет подвешиваться экран;
5. К раме приваривается кронштейн для установки редуктора и механизма для создания вибрации в устройстве;
6. Нож лемеха изготовлен из металлического листа, углы срезаны и загнуты. На лемех дается высокая нагрузка, поэтому его рекомендуется изготавливать из прочных материалов, для жесткости фальцы провариваются изнутри, сверху накладывается дополнительная пластина. Основная функция сошника – срезать землю, чтобы затачивалась та его часть, которая будет направлена ​​в почву. Лемех крепится к передней части устройства резинометаллическими шарнирами;
7. К лемеху картофелекопалки, к противоположной части от той, которая будет погружаться в землю, приваривают стержни из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию экрана или просеиватель;
8. Подвижные части соединены: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редуктор установлен на подшипниках. Крутящий момент от вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию встряхивателя;
9. Для снижения вибрации установлена ​​пара эксцентриков, в этом случае копатель работает более плавно и мягко. Кроме того, дополнительный эксцентрик, снимающий вибрацию с мотоблока, дает более комфортное управление;
10. Устройство окрашено краской для защиты металла.
