Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Теоретическая часть очень проста.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.

Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.

Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.

Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.

Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели

и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

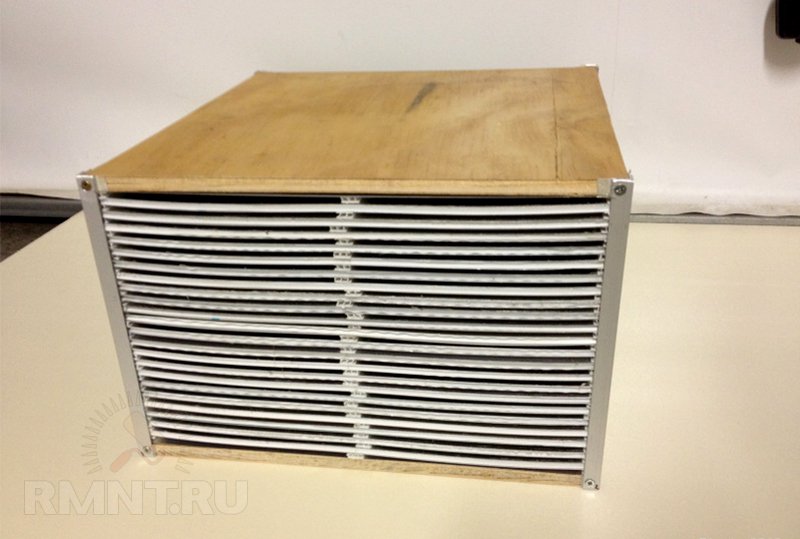

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.

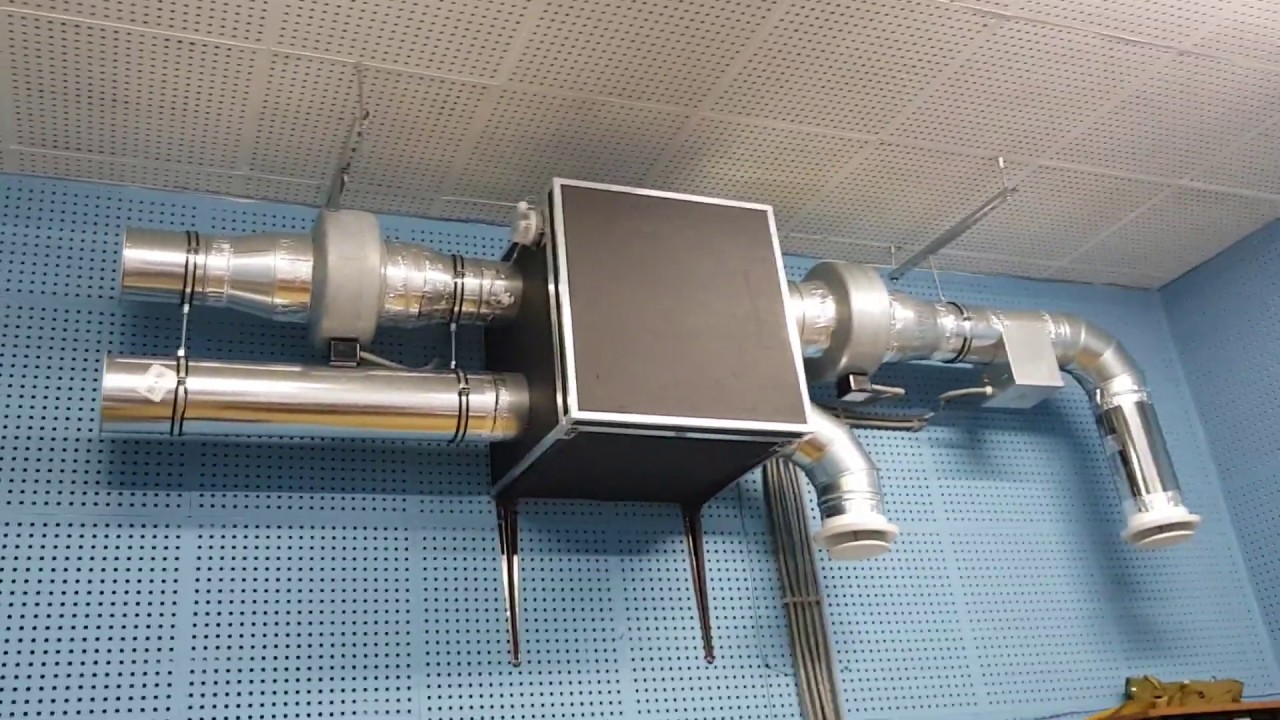

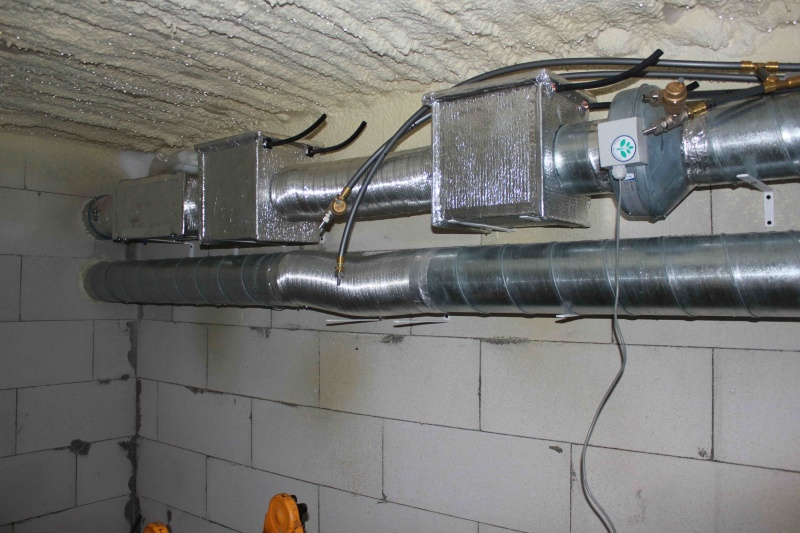

Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.

Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t[рек]-t[внешн])/(t[внутр]-t[внешн]) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой «мощности» рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Видео процесса создания рекуператора:

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1. 5 см;
нержавейка, ДСП, фанера для корпуса согласно чертежам;

минеральная вата, пенополистирол для теплоизоляции;
4 фланца из пластика для воздуховодов на основе канализационных труб;
лобзики по дереву и металлу, желательно электрические;
силиконовый герметик;
алюминиевая трубка 2-5 мм, длина по проекту;
универсальный клей;
саморезы;
стальной уголок 20х20 мм, длина по проекту;
шуруповёрт, ножовка по металлу;
фильтры бумажные, автомобильные – сколько потребуется;
строительный нож;
молоток;
дрель, набор свёрл;
вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Общие параметры теплообменников:

пластинчатый – КПД 60-80%, компактный, легко подключается;
противоточный – КПД 80-90%, установка сложнее, более дорогой;
роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор.

От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

простые конструкция и технология монтажа;
КПД до 80%;
большой срок службы;
минимальное потребление электроэнергии;
легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что

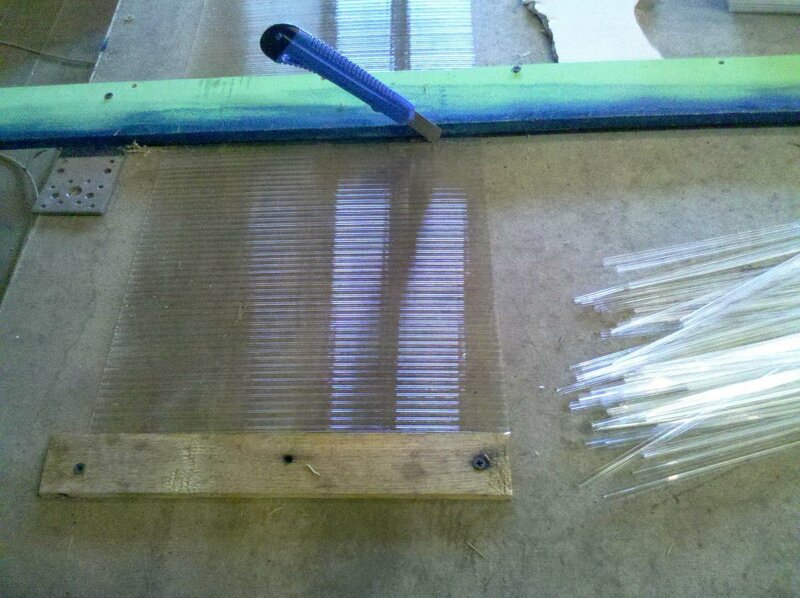

элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1. 5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;
тп – толщина прокладки;
К – количество листов;
Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

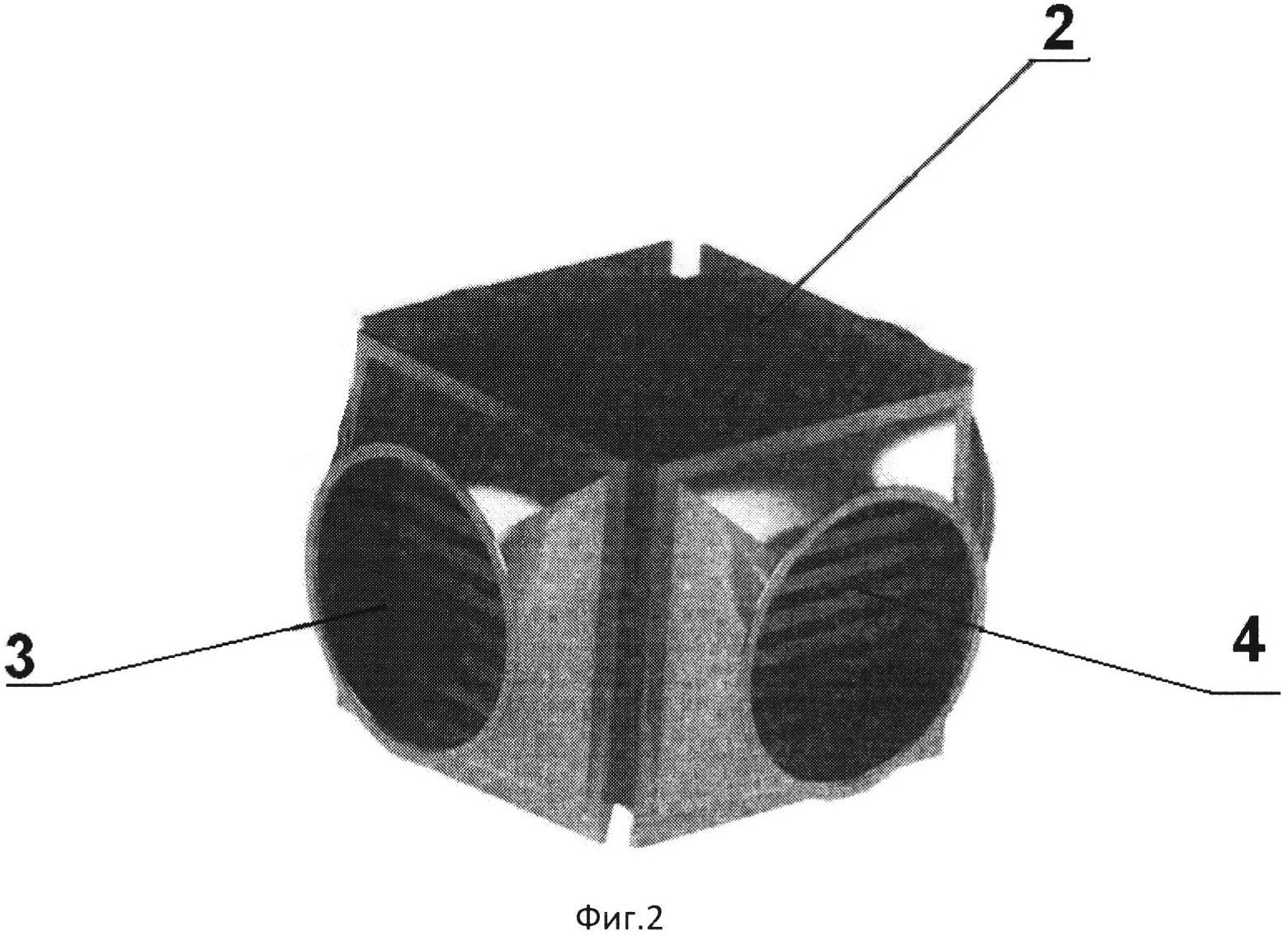

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

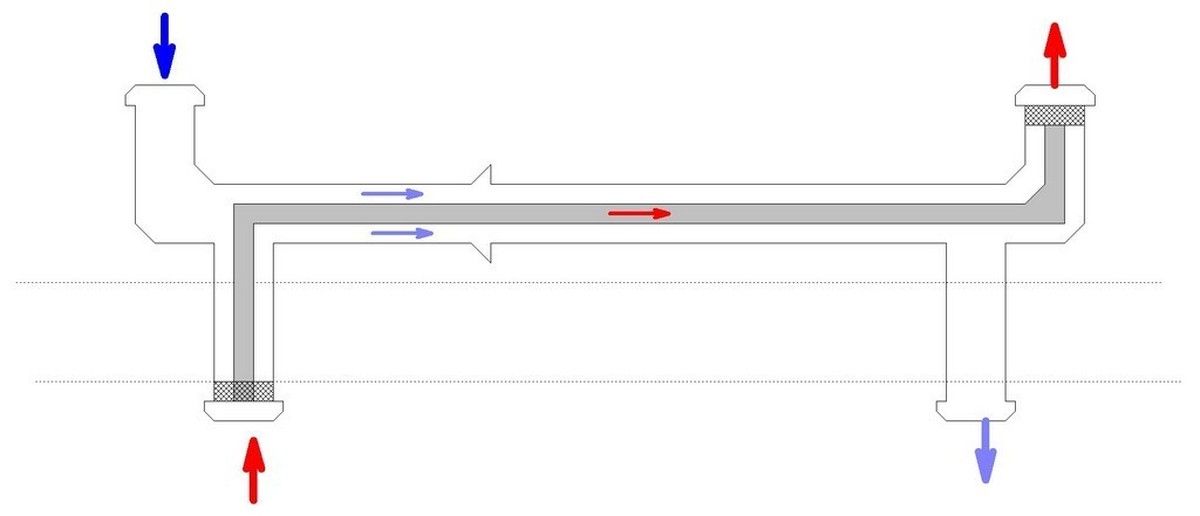

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

не имеет движущихся частей;
хороший КПД до 65%;
простота конструкции;
автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

пластиковая канализационная труба диаметром 16 см;
тройники – 2 шт.;
соответствующие трубе и вентиляторам переходники – 3 шт.;
алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

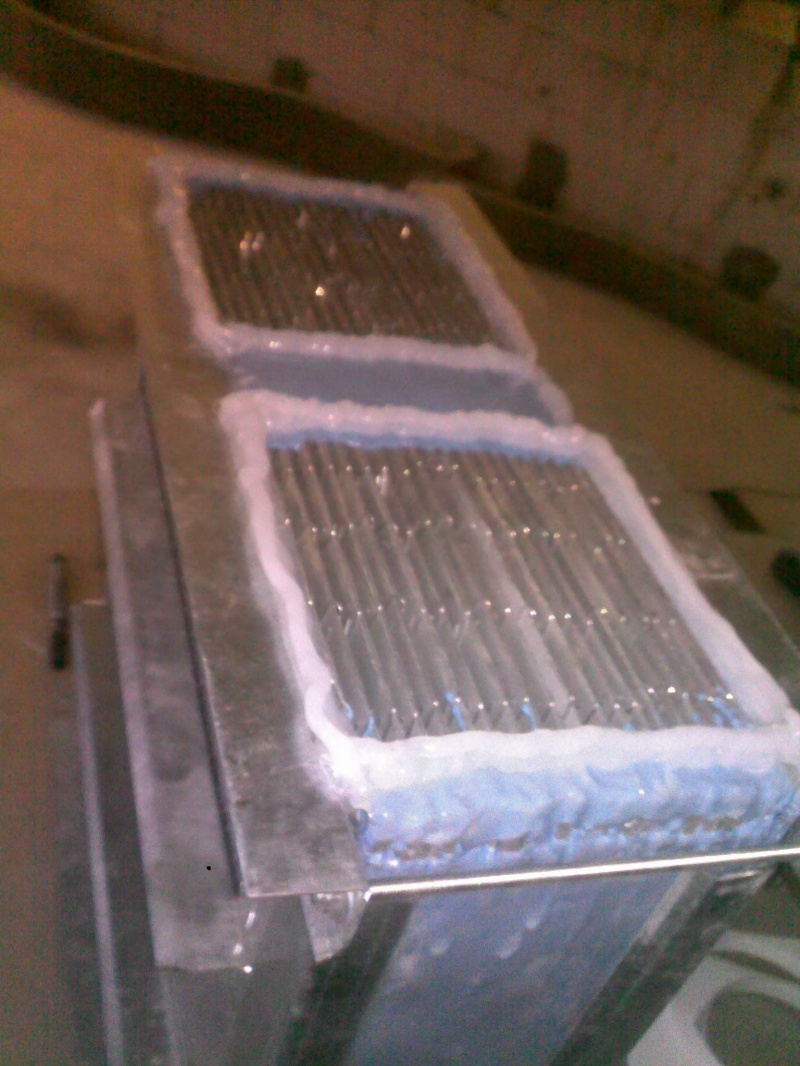

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

2 отрезка канализационной трубы;
заглушки на них – 2 шт.;
схема управления.

Общий вид приведён ниже:

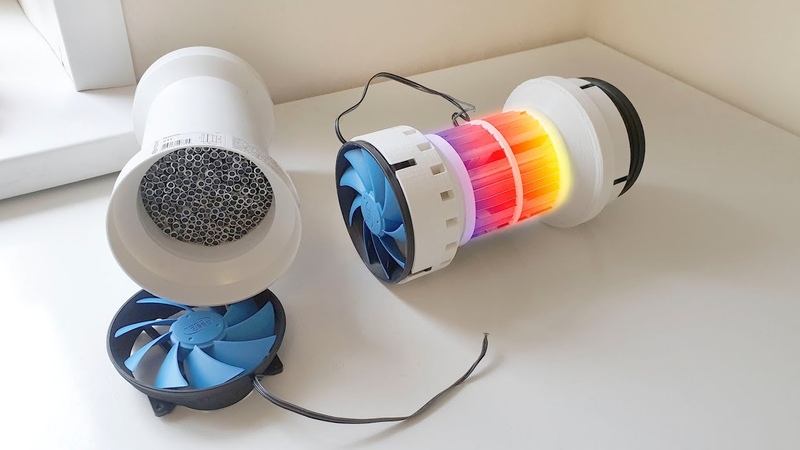

Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
Забиваем рабочий объём трубками вплотную.
Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
Повторяем операции для второго устройства.
Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

длинный стальной стержень с резьбой, диаметр 5-10 мм;
щипцы для блоков-заклёпок;
G-образная струбцина.

Приведем примерный порядок действий:

Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
Концы резьбового стержня зашлифовываем – это ось теплообменника.
Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
проектировать большие объёмы выходящего воздуха, чем входящего;
использовать теплоизолирующие материалы хорошего качества;
тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

включаем прибор, выжидаем некоторое время;
градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
- Тр – температура на выходе рекуператора;
- Ту – температура на входе, с улицы;
- Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Рекуператор своими руками — теплообменник, рекуперация

Рекуператор – функциональное, практичное устройство, предназначенное для энергосбережения и экономии средств на отопление помещений. В результате рекуперации происходит передача тепла вытяжного воздуха, более теплого, холодным приточным массам. В теплообменнике наружному воздуху передается существенная часть накопленного в процессе эксплуатации помещений тепла, при этом тепловая энергия не теряется, выходя наружу, а работает на экономию энергии. Потоки входящего, чистого, и выходящего, использованного, воздуха, в устройстве не перемешиваются, благодаря наличию теплопроводящих пластин, разделяющих два потока.

Принцип рекуперации

Смонтировать рекуператор своими руками можно в виде самой простой и доступной конструкции пластинчатого типа. Такая модель самая распространенная и востребованная среди потребителей нашей страны. Более сложные устройства используются в промышленных целях или на крупных объектах.

Пластинчатый рекуператор можно сделать самому, даже не обладая обширными знаниями и познаниями в механике и инженерии. Любой автолюбитель, который умеет держать в руках отвертку, может собрать устройство самостоятельно.

Достоинства рекуператоров:

Рекуператор Даже самые простые и доступные пластинчатые рекуператоры работают с КПД до 65%.
Устройство редко ломается, так как теплообменник в этом типе агрегата устроен просто и надежно, не обладает трущимися и подвижными деталями.
Рекуператор легок и в уходе и техническом обслуживании.
В пластинчатом типе рекуператоров нет каких-либо расходующих электроэнергию частей, что значительно снижает затраты на содержание этого оборудования.

Следует отметить, чтов зимнее время года теплообменник пластинчатого рекуператора может обмерзать при низких температурах.

Технология изготовления

Внутреннее устройство рекуператора

Сначала необходимо приобрести 4 кв. м оцинковки для кровли. Примечание: пластики могут быть не только из оцинкованного металла. Допускается использование любого не толстого листового материала. Например, можно использовать текстолит. На эффективность работы рекуператора теплопроводность материала для пластин практически не влияет. Листы режутся на отдельные пластины размером 200х300 мм.

Внимание! Пластины необходимо резать идеально ровно. Если для их изготовления используется оцинкованный металл, то ножницы по металлу лучше не применять, так как потом будет сложно выпрямить каждую заготовку. Резать оцинковку рекомендуется электрическим лобзиком.

Для дистанционной рамки, устанавливаемой между пластинками, можно применить полоски из технической пробки. Толщина материала 2-3 мм. Между пластинками оставляются промежутки не менее 4 мм, иначе может в процессе эксплуатации возникнуть значительное сопротивление воздушным потокам.

Работа рекуператора

Для сбора конструкции следует использовать герметик нейтрального типа, так как обычный состав может со временем вызвать коррозию устройства. После полного высыхания герметика его укладывают в корпус, сделать который можно из прочной жестяной коробки, подходящей по размеру. Для рекуператора короб можно изготовить из шлифованного МДФ толщиной в 18 мм и деревянного бруса. Все стенки изнутри рекомендуется проложить утеплителем, минеральной ватой или стекловолокном толщиной в 50 мм.

В коробке необходимо сделать отверстия и вставить в них предварительно приобретенные пластиковые фланцы, параметры которых совпадают с сечением труб воздуховода. Наполненные щели нужно залить силиконом.

Готовая площадь пластин в рекуператоре должна приблизительно составлять 3 кв.м, тогда эффективность работы агрегата будет составлять около 60%. Другими словами, на выходе из устройства температура приточного воздуха будет выше, чем исходящего.

Дополнительные рекомендации

Устройство рекуператора В связи с тем, что пластинчатые рекуператоры в зимнее время имеют обыкновение обмерзать, необходимо провести дополнительные работы. Обычно теплообменник пластинчатых рекуператоров обмерзает при температуре воздуха менее 10 градусов. Для проведения периодического размораживания устройства в теплой части рекуператора нужно поставить датчик, фиксирующий перепад давления.

Когда агрегат будет обмерзать, показатель перепада давления увеличится, и приточный воздух будет прогоняться сквозь байпас, а калорифер согреется вытяжным воздухом. У установленного датчика гистерезис должен составлять 30Па.

В месте, где находится выход гибкого воздуховода, нужно сделать из двух слоев влагостойкого гипсокартона короб и проложить в нем минеральную вату или стекловолокно. С помощью этого приема решается проблема шумоизоляции работающей системы. Необходимо отметить, что при качественно выполненном рекуператоре, правильной герметизации и изоляции короба в помещении можно сэкономить до 30% энергии.

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью.
Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания и т. п. Но в результате жилище превращается в своеобразный термос, в котором, без использования принудительной вентиляции, жить становится очень некомфортно. И что, дополнительный обогрев/охлаждение свежего воздуха, который теперь сможет проникать в дом только через вентиляционные каналы, вызовет новые неизбежные расходы на электроэнергию? Напротив, экономии способствуют сами вентиляционные системы. Всё дело в их конструкции. Ниже рассмотрены способы вентиляции помещений с помощью рекуператоров воздуха. Что это такое, как устроены эти агрегаты и можно ли сделать своими руками?

Преимущества системы вентиляции с рекуперацией

Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:

не даёт развиваться колониям опасных микробов, плесени;
удаляет углекислый газ и пыль.

Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования.

Типы рекуператоров

Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов.

Пластинчатый

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух.

Важным параметром блока рекуператора является его КПД

Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора.

Чертёж и схема работы

: Принцип работы пластинчатого рекуператора

: Схема пластинчатого рекуператора

Децентрализованный

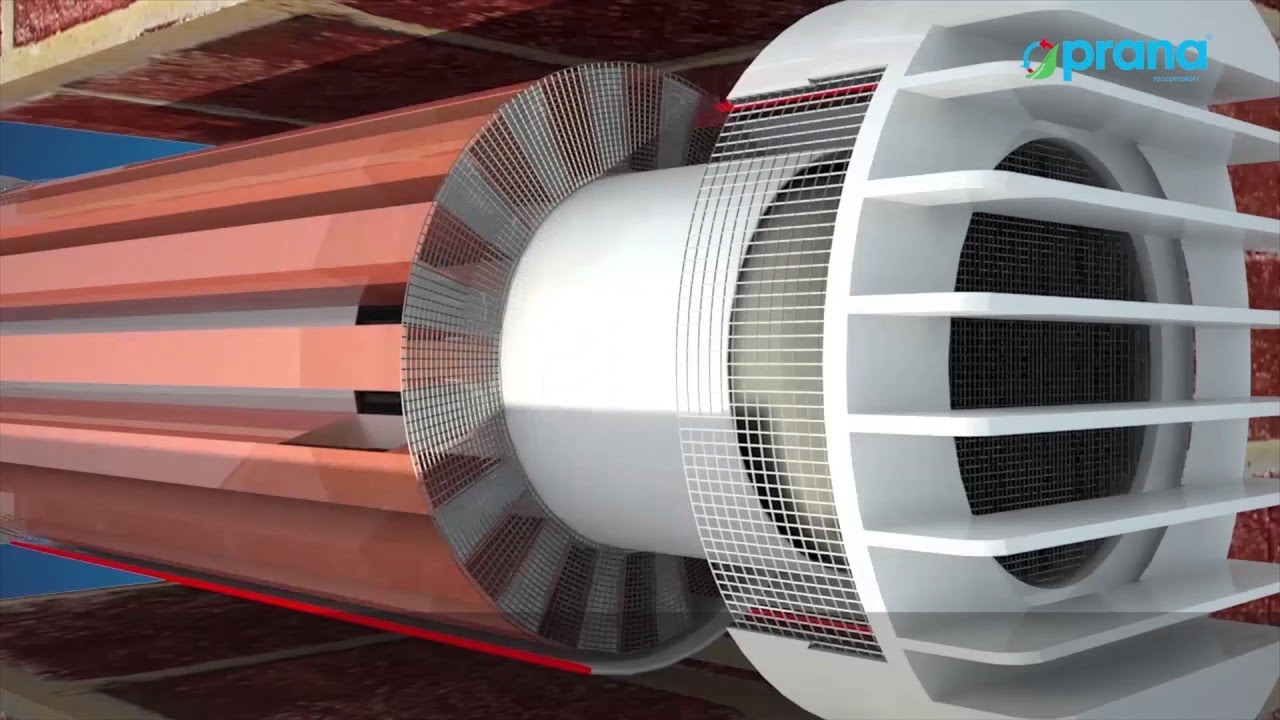

В условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма и т. п. Использование такого устройства совершенно необходимо при установке герметичных пластиковых окон. Этот теплообменник обеспечивает поступление согретого свежего воздуха в зимнее время и охлаждённого летом, особенно, если в помещении установлен кондиционер. Работа рекуператора не влияет на температуру в квартире.

В квартире обычно устанавливаем более компактный рекуператор — децентрализованный

Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники.

Чертёж и принцип работы

: Принцип работы децентрализованного рекуператора

: Схема децентрализованного рекуператора

Роторного типа

Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его.

Рекуператоры роторного типа обладают наибольшим показателем КПД

Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством».

Схема устройства и работы (система воздух-воздух)

: Принцип работы роторного рекуператора

: Схема рекуператора роторного типа

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

Рекуператор обеспечит хорошую вентиляцию в помещении

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Как сделать пластинчатый рекуператор своими руками?

Материалы для пластин

При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:

тонкий лист алюминия или меди;
тонкая кровельная оцинковка;
листовой текстолит или гетинакс;
другой вид пластика.

На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки.

Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров.

Материал для изготовления корпуса

металлический лист или фанера;
МДФ толщиной до 20 миллиметров;
брусок для каркаса;
метизы для крепежа;
минеральная вата;
силиконовый герметик.

Пошаговые действия

Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник.
Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик.
Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания.
Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения.

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Для создания благоприятного микроклимата в доме или квартире, помещения нужно регулярно проветривать. Чтобы обеспечить баланс свежего воздуха и влажности нужно обеспечить жилище хорошей вентиляцией. Установка рекуператора решит эту проблему и кроме того, сэкономит энергоресурсы.

Оцените статью: Поделитесь с друзьями!

Самодельный рекуператор своими руками — Кондиционеры Gree

Зимой, вместе с отработанным воздухом, наружу выбрасывается драгоценное тепло, а с улицы в дом поступает холодный воздух, на нагрев которого тратится дополнительная энергия. Чтобы не отапливать улицу, всё большее количество современных и энергоэффективных домов оснащают рекуператорами. А т.к. цены на промышленные образцы, мягко говоря, кусаются, то лучший выход – это засучить рукава и сделать подобное устройство самостоятельно!

Что такое рекуператор воздуха?

Прежде чем приступить к конструированию рекуператора, необходимо разобраться что это такое.

Слово «рекуператор» (от латинского «recuperatio») означает получение или возвращение чего-либо обратно. Воздушный рекуператор – это устройство, в котором посредством теплообмена происходит передача тепла от потока исходящего, уже нагретого воздуха, входящему холодному воздуху.

Не следует путать понятия воздушное отопление и рекуперация. Если первое относится к системе отопления, то рекуператор является частью современной системы вентиляции загородного дома.

Эффективность и экономическая выгода от установки рекуперационной системы в доме зависит от следующих факторов:

стоимости энергоносителей;
предполагаемых сроков эксплуатации системы;
сумм, затраченных на монтаж системы;
суммы, затрачиваемой на ежегодное обслуживание системы.

Рекуператор – это всего лишь часть (и не самая дорогая) системы принудительной вентиляции. Поэтому и рекуператор, и вентиляцию, следует рассматривать как общую систему.

Особенности и принцип работы рекуператора

Особенностью рекуператора по принципу работы которого, процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Эффективность рекуператора

При понижении температуры окружающей среды эффективность рекуператора уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост – tулицы)/(tкомн – tулицы),

где

tпост – это температура поступившего воздуха (после рекуперации).
tулицы – температура на улице.
tкомн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные типы конструкций рекуператора

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую по конструкции технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

Роторные.
Пластинчатые.
Канальные.
Трубчатые.
С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

Преимущества и недостатки самодельного рекуператора

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

Длительный срок эксплуатации.
Простота используемых материалов и функциональных элементов.
Надежность конструкции.
Полная автономность и отсутствие привязки к электроснабжению.
Высокий КПД.

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Инструменты и материалы для изготовления рекуператора своими руками

Перед тем как непосредственно приступать к изготовлению рекуператора своими руками, необходимо подготовить используемые инструменты и материалы.

Примерный набор материалов и инструментов:

металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
нержавейка, ДСП, фанера для корпуса согласно чертежам;
минеральная вата, пенополистирол для теплоизоляции;
4 фланца из пластика для воздуховодов на основе канализационных труб;
лобзики по дереву и металлу, желательно электрические;
силиконовый герметик;
алюминиевая трубка 2-5 мм, длина по проекту;
универсальный клей;
саморезы;
стальной уголок 20х20 мм, длина по проекту;
шуруповёрт, ножовка по металлу;
фильтры бумажные, автомобильные – сколько потребуется;
строительный нож;
молоток;
дрель, набор свёрл;
вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

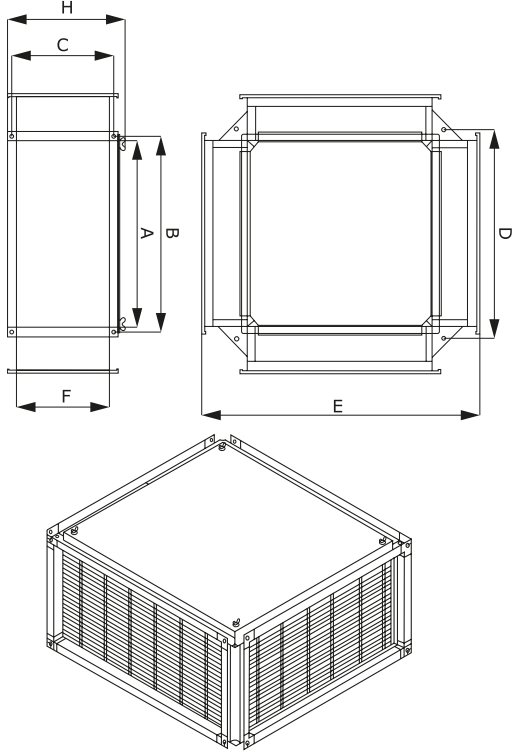

Чертежи для изготовления рекуператора своими руками

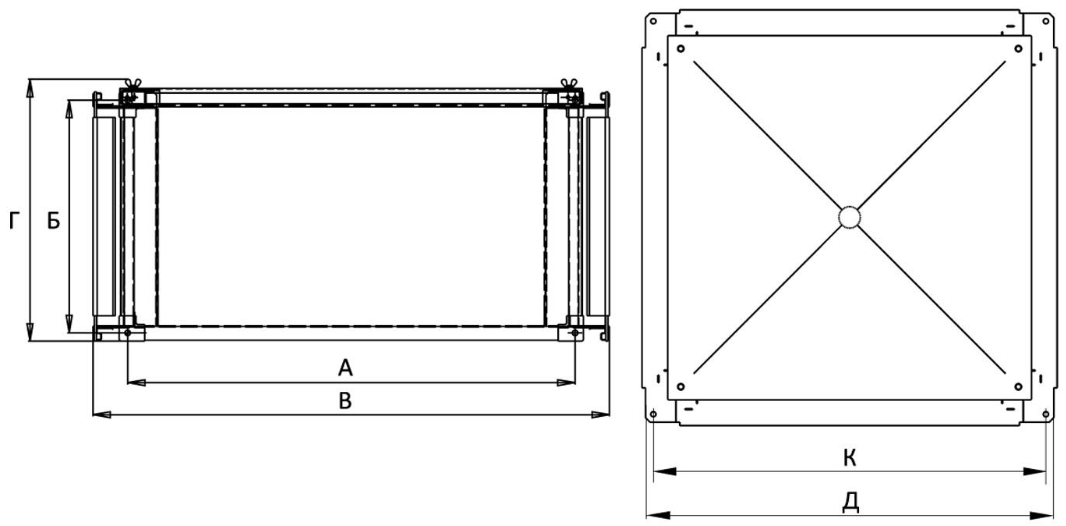

При подготовлении чертежей для изготовления рекуператора своими руками, листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления. Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Сборка рекуператора

Сборка рекуператора не представляет особой сложности: необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

Расчет мощности рекуператора

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 *L * (t_комн – t_нач.),

где

Ǫ – производительность (м³/сек).
L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м³/час на того, кто в помещении постоянно, и 25 м³ на тех, кто находится в помещении временно).
(t_комн – t_нач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(t_рекуп – t_улич)/ (t_дом – t_улич),

где

Температура, поступающая с улицы до рекуперации (t_улич).
Температура, поступающая в дом после рекуперации(t_рекуп).
Температура, выходящая из дома до рекуперации (t_дом).

Схема изготовления рекуператора

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры и их схемы.Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Параметры теплообменников рекуператоров

Общие параметры теплообменников рекуператоров:

пластинчатый – КПД 60-80%, компактный, легко подключается;
противоточный – КПД 80-90%, установка сложнее, более дорогой;
роторный – КПД 75-85%, подходит для одной квартиры.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Пошаговая инструкция изготовления пластинчатого рекуператора

Разберем пошагово инструкцию изготовления пластинчатого рекуператора:

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;
тп – толщина прокладки;
К – количество листов;
Д – допуск (сантиметров 10).

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

Пошаговая инструкция изготовления коаксиального рекуператора

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

не имеет движущихся частей;
хороший КПД до 65%;
простота конструкции;
автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

пластиковая канализационная труба диаметром 16 см;
тройники – 2 шт.;
соответствующие трубе и вентиляторам переходники – 3 шт.;
алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Пошаговая инструкция изготовления реверсивного рекуператора

Необходимые материалы:

2 отрезка канализационной трубы;
заглушки на них – 2 шт.;
схема управления.

Общий вид приведён ниже:

Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
Забиваем рабочий объём трубками вплотную.
Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
Повторяем операции для второго устройства.
Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Пошаговая инструкция изготовления роторный рекуператора

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

длинный стальной стержень с резьбой, диаметр 5-10 мм;
щипцы для блоков-заклёпок;
G-образная струбцина.

Приведем примерный порядок действий:

Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
Концы резьбового стержня зашлифовываем – это ось теплообменника.
Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Правила монтажа рекуператора

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует. Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м². Учитывается наличие межкомнатных дверей.

Этапы монтажа рекуператора

Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Как увеличить КПД рекуператора

увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
проектировать большие объёмы выходящего воздуха, чем входящего;
использовать теплоизолирующие материалы хорошего качества;
тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

Порядок такой:

включаем прибор, выжидаем некоторое время;
градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
- Тр – температура на выходе рекуператора;
- Ту – температура на входе, с улицы;
- Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

Источники:

https://zen.yandex.ru/media/forumhouse/effektivnyi-rekuperator-vozduha-svoimi-rukami-5a181b552f578c33be1a028f
https://topventilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html
https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
https://domsdelat. ru/ventiliacia/samodelnyj-rekuperator-vozduxa-vse-plyusy-i-minusy-instrukciya-po-izgotovleniyu-video.html
https://proffstroygroup.ru/kommunikacii/rekuperator-svoimi-rukami.html

Рекуператор своими руками

Автор Юлия На чтение 6 мин. Просмотров 72 Опубликовано 05.04.2014 Обновлено 30.03.2014

Проблема энергосбережения ненова, в силу подорожания и истощения основных на сегодня источников энергии она приводит к росту стоимости последних. Безусловно, это может мало вас касаться, если вы парируете тем, что сами лично используете только энергосберегающее электрические приборы. Однако здесь есть небольшой подвох, ведь энергия нужна не только на то, чтобы вы читали эти строки, но и для того, чтобы в это время вам было комфортно находиться в окружающей вас среде. К примеру, зимой в вашей квартире, доме должно быть тепло, чтобы не мерзнуть, а это может обеспечить только отопление, если, конечно, речь не идет о тропических странах.

Так вот, забота о сохранении тепла в помещении — это тоже энергосбережение, при этом очень важное. Сегодня для этих целей существует много технологий, как в применяемых строительных конструкциях, так и в инженерных системах. Однако что же делать, если вы обитатель обычной квартиры, построенной еще в советские времена?

Большинство владельцев такого жилья правильно решают первоочередную проблему защиты от холода зимой, устанавливая герметичные пластиковые окна. Эффект от этого, уверен, не заставил себя долго ждать: ушли те жуткие холодные сквозняки и в помещении стало гораздо теплее.

Но одновременно возникла новая проблема, вызванная нарушением естественной вентиляции в помещениях, которая не менее важна для нашего с вами комфорта, чем сохранение тепла. А ведь практически все используемые ранее системы вентиляции в домах работали на том принципе, что свежий воздух попадал в помещения как раз через те самые неплотности в окнах, на которые многие так жаловались зимой, подробнее можно прочитать в статье вентиляция в частном доме.

Такая естественная система вентиляции, как показала практика, очень плохо соотносится с современными энергосберегающими технологиями. По этой причине наиболее эффективными системами становятся приточно-вытяжные системы вентиляции с принудительным побуждением. Кроме этого с целью энергосбережения в таких системах обязательным становиться повторное использование энергии (зимой − тепла). Согласитесь, расточительно будет просто выбрасывать согретый воздух наружу, а его замещать холодным, который предстоит еще нагреть, на что опять же придется затратить энергию.

Так вот, в качестве системы передачи энергии от выходящего воздуха входящему применяются рекуператоры тепла.

Что такое рекуператор?

Рекуператор представляет собой устройство, в котором происходит передача тепла через теплообменник (пластинчатый, трубчатый, роторного типа и др.) от потока исходящего воздуха входящему. Воздух в устройство при этом нагнетается при помощи электрических вентиляторов.

Рекуператоры воздуха всегда легко можно приобрести в фирмах, занимающихся поставками вентиляционного оборудования. Кроме того можно попробовать соорудить данный прибор самому.

При этом если вы хотите попробовать свои силы в данной стезе, вам следует понимать, что придется в первую очередь изучить все принципы работы рекуператора, а также практику его создания, и только потом можно будет браться за дело.

Помимо этого для достижения наилучших результатов рекуператор нужно будет оборудовать электронной автоматикой своей работы, поскольку, увы, такие комплекты автоматики отдельно от устройства вам вряд ли удастся приобрести. Так что изготовить их придется самостоятельно либо поручить это специалистам данного дела.

Как сделать рекуператор своими руками.

Если вы все же решили попробовать свои силы в создании рекуператора для дома своими руками, то рекомендую обратить свое внимание на следующие его виды.

1. Пластинчатый рекуператор своими руками.

Его главной и, пожалуй, самой сложной в изготовлении частью является пластинчатый теплообменник, основное предназначение которого — проводить потоки в разные стороны, передавая энергию от одного к другому посредством плоских пластин.

Чаще всего такой теплообменник выполняют из квадратных платин, склеенных таким образом, чтобы между ними в перпендикулярном друг другу направлении проходили воздушные потоки. В качестве материла для пластин можно использовать:

нетолстую оцинкованную жесть,
нетолстые медные и алюминиевые платины.

Также возможен вариант изготовления их из обычной кухонной фольги и даже паропроницаемой мембраны, применяемой в кровельных работах.

Важнейшая задача в изготовлении такого теплообменника — это расположить пластины относительно друг друга на расстоянии 3-4 мм. Большее и меньшее расстояние нежелательно, так как при уменьшении промежутков увеличивается скорость образования и выход конденсата, при обмерзании которого эти промежутки будут закупорены, а при больших промежутках снизится качество передачи энергии от одного потока другому.

Кстати, основная проблема такого вида рекуператора — это образование того самого конденсата. Для борьбы с ним придется либо подогревать входящий воздух при помощи мощных электрических калориферов, либо при помощи автоматики продувать аппарат только теплым воздухом (из помещения для растапливания льда).

2. Трубчатый коаксиальный рекуператор своими руками.

Это более простой, нежели предыдущий вариант, но он занимает гораздо больше места, поскольку его эффективность зависит непосредственно от его длины.

Для изготовления трубчатого коаксиального рекуператора тепла своими руками вам понадобятся:

пластиковая канализационная труба диаметром порядка 160 мм и длиной 2 м.,
алюминиевая воздушная гофра диаметром порядка 100 мм и длиной 4 м.

Кроме этого на оба конца пластиковой трубы необходимо будет одеть разветвители-переходники на 100 мм, так труба будет иметь с обеих сторон по два выхода с двумя отверстиями.

Внутрь пластиковой трубы спирально упаковывается полностью растянутая гофра, которая с обеих сторон герметично крепиться к одному из выходов разветвителей.

В результате мы получаем конструкцию через которую направляем при помощи вентилятора теплый отработанный воздух из помещения (через канал из алюминиевой гофры), а свежий воздух с улицы получаем через саму пластиковую трубу. При этом входящий воздух получит тепло, отдаваемое через нагретые теплым воздухом стенки гофры.

Из плюсов такой конструкции можно выделить основной — меньшая подверженность образованию конденсата, к тому же последний не приводит здесь к полной остановке действия системы, как в предыдущем варианте. Однако, как я уже отмечал выше, такому рекуператору требуется значительно больше места, что в условиях квартиры может послужить причиной отказа от данного варианта. Зато в условиях частного жилого дома такая установка имеет право на жизнь и применение.

Конечно, описанные конструкции далеки от совершенства и требуют испытания и доработок, но даже применение таких, довольно простых, рекуператоров позволит вам снизить траты на отопление помещений в зимний период, одновременно обеспечив нормально функционирующую вентиляцию.

Рекуператор своими руками видео

Рекуператор воздуха для дома своими руками

На чтение 6 мин Просмотров 24 Опубликовано 20.06.2016 Обновлено 09.08.2016

Оборудование дома вентиляцией – одно из самых важных условий обеспечения внутри комфортного для проживания микроклимата. Такая система обеспечивает проникновение в комнату свежего воздуха, вместе с тем выводя использованный воздух наружу.

В летнее время, когда в доме установлен кондиционер, сильно нагретый воздух, подаваемый из вентиляционного канала, снижает эффективность функционирования такого оборудования. Зимой же вентиляционными каналами с воздухом выводиться и тепло. Все это в любое время года приводит к повышению материальных затрат – на электроэнергию и обогрев дома.

Чтобы зря не тратить материальные средства, успешно решая такие проблемы, начал применяться рекуператор воздуха для дома или квартиры.

Что представляет собой рекуператор

Домашний рекуператор воздуха

Рекуператор – особая разновидность оборудования, что обеспечивает вывод из дома использованного воздуха, наполняя его свежим одновременно с этим. Внутри такого прибора установлен теплообменник, использующий тепло из комнаты, которое рекуператор отдает свежим воздушным потокам, прогревая их таким образом.

Принцип работы такого типа оборудования достаточно прост: это обычный теплообменник, внутри которого, не перемешиваясь, проходят два воздушных потока – с улицы приточный и с комнаты вытяжной. В результате разных температур этих потоков тепловая энергия перераспределяется между ними. При этом температура теплого воздуха снижается, а холодного – увеличивается. Кроме этого, в процессе охлаждения также происходит удаление излишков влаги, которая оседает на теплообменнике.

По своей сути, процесс рекуперации – один из способов сокращения потерь тепла через вентиляционные каналы. То есть, это – одна из технологий энергосбережения.

Наличие в доме рекуператора способствует сохранению до 70% тепла, уходящего на улицу. В наше время такое оборудование отличается между собой своей конструкцией и мощностью.

В основном, рекуператор используется для снижения материальных затрат на обогреве дома. Так, благодаря наличию такого устройства внутрь помещения с улицы свежий воздух поступает не холодным, а уже нагретым.

Экономическая выгода от установки такого оборудования более ощутима в первую очередь для владельцев частных домов, которые сами отапливают собственное жилье. В многоквартирных же домах, где установлена система центрального отопления, подобная экономия не оправдывает себя. В таких жилищах более важным является обеспечение дома свежим воздухом от вентиляционной системы. Такие проблемы также успешно решает установка рекуператора.

Классификация рекуператоров

Существует несколько классификаций рекуператоров, по которым они и отличаются один от другого. Среди таких классификаций:

Зависимо от передвижения внутри прибора используемого теплоносителя:

противоточного типа;
прямоточного типа.

Зависимо от особенностей конструкции:

ребристые;
коаксиальные или трубчатые;
пластинчатые.

От предназначения – для нагрева:

воздуха;
воды или других жидкостей;
разных типов газов.

Рекуператор роторного типа

Принцип работы роторного оборудования

Само широкое распространение в современных домах получили два типа такого оборудования – роторные и пластинчатые. Рассмотрим их подробнее.

Рекуператор воздуха роторного типа представляет собой металлический цилиндр, в котором есть большое количество слоев гофрированной стали. Расположены они продольно.

При прохождении воздуха барабан устройства начинает вращаться, пропуская по очереди теплый и холодный воздух. При этом происходит охлаждение и нагрев пластин, от нагретого воздуха теплота отдается холодному.

Рекуператор подобной разновидности отличается немалой эффективностью в работе, однако он довольно громоздкой. Для его установки требуется просторный вентиляционный канал.

Пластинчатые рекуператоры

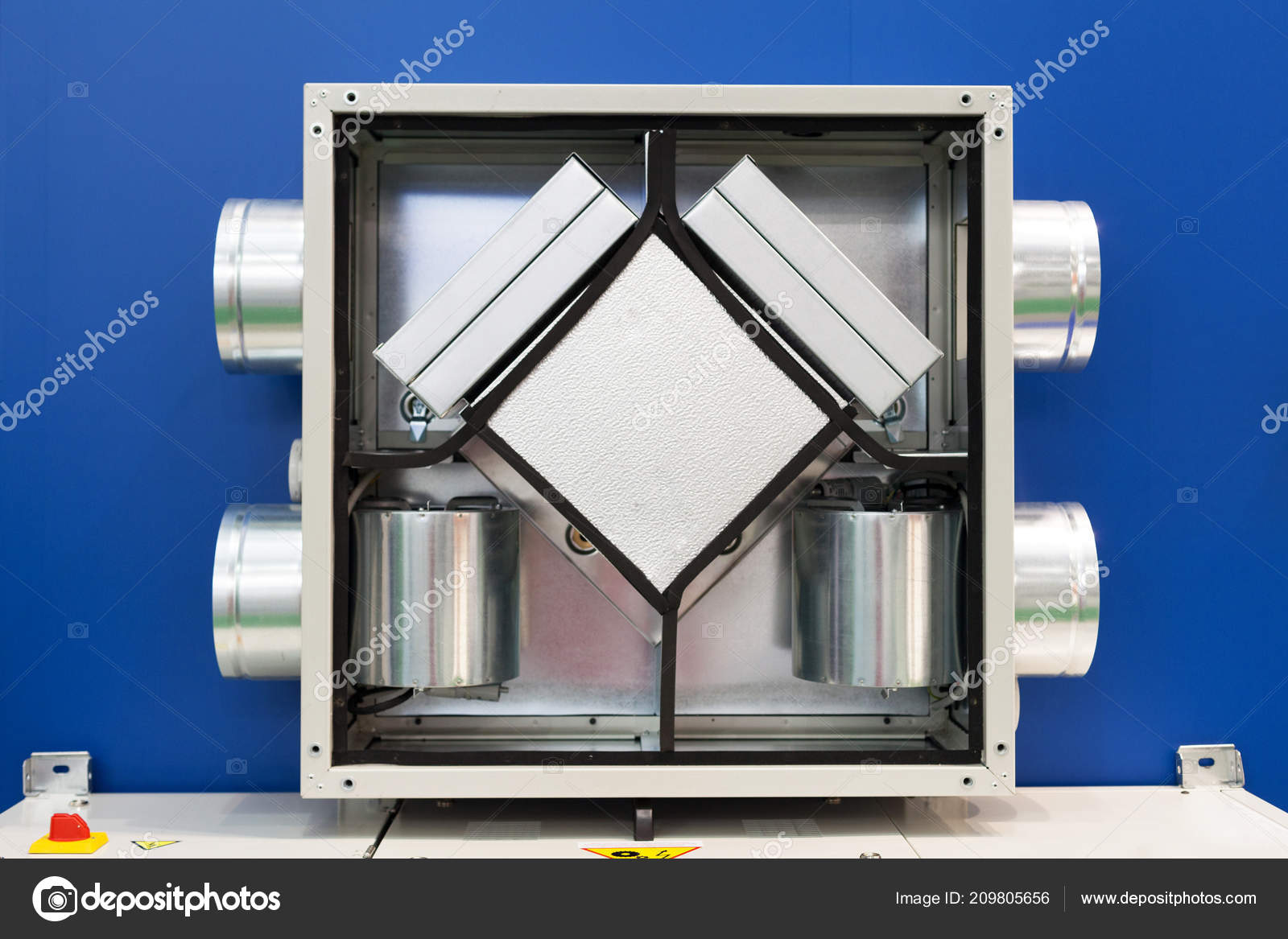

Внешний вид пластинчатого рекуператора

Пластинчатый рекуператор воздуха имеет вид кассеты, где каналы, по которым движется поступающий и выводящийся воздух, разделены между собой листами оцинкованной стали. Благодаря такому разделению воздушные потоки не смешиваются, теплообмен осуществляется в результате одновременного охлаждения и нагревания пластин с обеих сторон.

Благодаря компактным размерам и невысокой стоимости пластинчатые рекуператоры получили широкое распространение в частных домах. Однако при использовании такого оборудования существует вероятность обмерзания рекуператора в том случае, когда температура на улице слишком низкая. Это происходит из-за того, что на наружной части вентиляционного канала образовывается конденсат.

Эффективность работы устройств подобного типа характеризуется его КПД, которое достигает 60%. Еще одним немаловажным преимуществом является простая конструкций теплообменника: в нем нет никаких подвижных или трущихся деталей, ему не требуется электричество.

Вместе с преимуществами, есть и некоторые недочеты:

обмерзание наружной части при сильных морозах;
в конструкции должно быть пересечение труб, по которым двигаются воздушные потоки.

Несмотря на это, для дома чаще всего используется именно такой тип энергосберегающего оборудования.

Вместе с заводским оборудованием значительно распространены также и самодельные устройства, которые сделать самому не очень сложно.

Подготовка к изготовлению и материалы

Изготовляя пластинчатый рекуператор воздуха своими руками, важнее всего качественно сделать теплообменник. В таком случае можно будет сохранять до 60% тепла.

Для выполнения такой работы понадобятся следующие инструменты:

плоскогубцы и молоток;
угловая шлифовальная машинка;
ножовка для резки металла;
уголок, рулетка и дрель.

Перед началом работы крайне важно грамотно создать чертеж будущего рекуператора, где должны быть точно определены размеры основных составляющих устройства. И уже после этого можно будет приступать к приготовлению всех необходимых материалов и началу работы.

Делая рекуператор самостоятельно, понадобятся такие материалы:

кровельный листовой металл с оцинкованной поверхностью или другой плоский материал;
текстолит;
фланцы из пластика, диаметр которых соответствует диаметру труб воздуховода;
деревянный брус, с помощью которого металлическая основа будет закреплена в коробе вентиляционной системы;
утеплитель, силикон и герметик.

Последовательность работ

Установленные пластины рекуператора

Когда все инструменты и материалы готовы, можно начинать делать рекуператор своими руками.

В первую очередь из листового металла делается небольшой ящик, его стенки с внешней стороны утепляются пенопластом или же другим подобным материалом. Вместо металла также можно использовать и короб из МДФ. Чтобы установить трубы для прохождения воздушных потоков в стенках ящика нужно сделать отверстия соответствующего диаметра.

Из жести или какого-то другого тонкого металла нарезаются небольшие прямоугольные пластины, которые необходимо установить между собой параллельно. Их размеры должны быть немного меньшими внутренних размеров коробки. Как наполнитель и несущие элементы при этом можно использовать техническую пробку.

Чтобы при прохождении воздушных потоков теплые и холодные не смешивались между собой, металлические пластины устанавливаются так, чтобы получались полости для подачи и отвода воздуха со смещением. В результате этого отводимый воздух будет проходить снизу-вверх, а подаваемый – слева направо.

Когда такая конструкция готова, ее помещают внутрь короба, все щели и лишние отверстия герметично заделываются силиконом. В результате этого самодельный рекуператор будет готов, его устанавливают в вентиляционную шахту. Остается только присоединить к трубам устройства заборные и подающие воздуховоды, после чего устройство вентиляционной системы с рекуператором будет готово.

Таким образом, в своем доме можно использовать и заводские, и самодельные рекуператоры воздуха. Поскольку стоимость готовых моделей достаточно высокая, многие мастера предпочитают изготавливать такие устройства и своими руками, поскольку при наличии соответствующих навыков сделать это вполне реально.

Рекуператор воздуха — что это такое, зачем и как сделать своими руками?

Рекуператор воздуха — что такое

Всем известно, что для создания здорового микроклимата в помещении необходима вентиляция. Чистый воздух должен поступать в помещение с улицы, но при этом из помещения удаляется такое же количество воздуха. Зимой вместе с оттоком «вытяжного» воздуха из помещения теперь безвозвратно уходит ценное и столь дорогое тепло, а летом, когда в помещении работают кондиционеры, приточный горячий воздух только усложняет их работу.Итак, чтобы эти деньги буквально не пошли насмарку, был изобретен рекуператор воздуха.

Содержание

Что такое рекуператор ??
Классификация данных устройства

Рекуператор роторного типа
Рекуператор пластинчатого

Приточно-вытяжная установка с рекуператором

Рекуператор своими руками как рассчитать КПД

Что такое рекуператор ??

Слово «рекуператор» происходит от латинского «recuperatio», что означает возврат или возврат.В нашем случае это теплообменник, который зимой возвращает тепло, протекая из помещения с вытяжным воздухом, а летом предотвращает попадание тепла в приточный воздух.

Итак, как устроен рекуператор тепла и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой теплообменник с двойными стенками, в котором без перемешивания идут два воздушных потока — вытяжной и приточный. Из-за разницы температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый — охлаждается.Кроме того, при охлаждении теплого воздуха из него удаляется влага за счет конденсации на стенках теплообменника.

Рекуперация — это, по сути, метод снижения потерь через систему вентиляции, то есть энергосберегающую технологию. С помощью рекуперации тепла можно сэкономить более 70% отходящего тепла. Энергия повторно используется в одном процессе! Рекуператоры разной мощности и исполнения.

Классификация прибора

По схеме движения теплоносителей (прямоточный, противоточный)
По конструкции (трубчатая, оребренная, пластинчатая и др.))
По назначению (для нагрева воздуха, жидкостей, газов)

Рекуператор роторного типа

Роторный рекуператор отличается отличным КПД, основным недостатком являются большие габариты

Представлен коротким цилиндром, заполненным плотно насадили продольно расположенные слои гофрированной стали. Такой ротор расположен в направлении оси вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя отработанный теплый воздух, а затем подающий холодный воздух.Происходит попеременное нагревание и охлаждение пластин, тепло передается поступающему холодному воздуху. Роторные рекуператоры очень эффективны, но довольно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная венткамера.

Рекуператор пластинчатого типа

Основным недостатком пластинчатого теплообменника является частое промерзание приточной стороны наружных пластин зимой

Представлен кассетой, в которой каналы приточного и вытяжного воздуха разделены плиты из стальных оцинкованных листов.Потоки не смешиваются, но теплоотдача неизбежна из-за того, что пластины одновременно охлаждаются и нагреваются с разных сторон.

Пластинчатый рекуператор воздуха (также называемый перекрестной точностью) довольно распространен из-за его невысокой стоимости и компактной конструкции. Но есть одна особенность — высока вероятность обмерзания устройства со стороны вытяжки, если температура наружного воздуха достаточно низкая, из-за образования конденсата в вытяжных каналах.

Устройство и принцип работы пластинчатого теплообменника

Если оценивать эффективность пластинчатых теплообменников, то КПД таких устройств составляет около 60%.Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и движущихся частей), в этом устройстве не используются какие-либо элементы, потребляющие электроэнергию.

Пластинчатый теплообменник, несмотря на некоторые недостатки, а именно: частые промерзания теплообменника в холодное время года, конструктивная особенность обязательного пересечения труб обоих воздуховодов в теплообменнике, что может быть сложно реализовать, наиболее распространен для приточно-вытяжной установки в домах, квартирах и гаражах.Обмерзание теплообменника осуществляется периодическим включением приточного вентилятора или байпасного клапана.

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим в действии бытовой рекуператор.

Как видите, самодельный рекуператор может оказаться довольно эффективным.

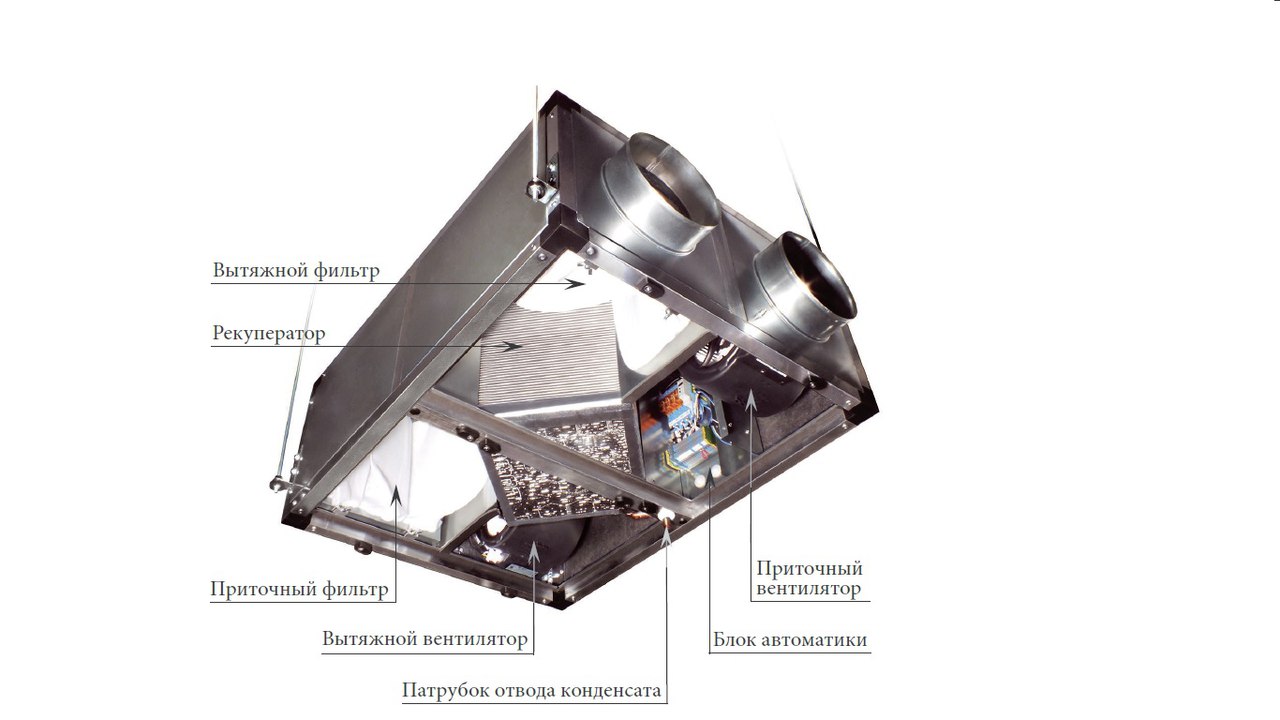

Приточно-вытяжная установка с рекуператором

Рассмотрим способы устройства систем вентиляции гаража.Вентиляция гаража бывает естественной, комбинированной и механической.

Естественная вентиляция — это когда в стене гаража делается отверстие для прохода воздуха, а в потолок вставляется воздуховод для отвода «вытяжного» воздуха.

При комбинированной вентиляции приток остается естественным, а вытяжная труба дополняется вентилятором, работающим от сети, для принудительного воздухообмена.

Механическая вентиляция — самый дорогой, но в то же время самый эффективный метод воздухообмена.Отток и приток воздуха принудительный; возможна конструкция с разными модулями притока и оттока воздуха.

Работа узлов механической системы слажена, самым дорогим модулем является устройство подачи свежего воздуха. Конструкция такого устройства требует наличия вентилятора, фильтров, воздухонагревателя. Рекуператор привносит в конструкцию дополнительные особенности, которые мы рассмотрели выше.

Функции, работа, задачи

Эффективная теплопередача.
Удаление конденсата.
Высокая производительность.
Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года составляет +5 градусов, а использование такой приточно-вытяжной системы с рекуператором часто заменяет использование системы отопления.

Рекуператор своими руками

Если вы планируете изготовить пластинчатый теплообменник самостоятельно, то вам понадобится 4м2 оцинкованного листа, его нужно разрезать на пластины 20х30см и сложить их стопкой. Плиты должны быть идеально ровными, поэтому при использовании цинкования будет удобнее разрезать стопку из трех листов болгаркой, чем ножницами по металлу.Для создания удаленного зазора между пластинами можно наклеить на них рамку из полос технических заглушек (толщиной 2мм). Зазоры между пластинами должны быть не менее 4 мм, чтобы не было слишком большого сопротивления потоку воздуха. Важно выбрать правильное сечение рекуператора — расход воздуха должен быть равен или немного больше 1 м / с. После укладки всей стопки заполните зазор нейтральным герметиком.

После высыхания герметика пластины нужно положить в футляр (любую жестяную коробку подходящего размера).Корпус выполнен из жести, в нем проделаны отверстия, в которые вставляются пластмассовые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели заделаны силиконовым герметиком. Ящик изготовлен из ДВП или фанеры толщиной 18 мм, все стены утеплены минеральной ватой. Общая площадь плит составит 3,3 м2 с производительностью 150 м3 / ч; Собранный таким образом рекуператор должен иметь КПД 50-60%. Зимой при температуре наружного воздуха ниже -10 ° С пластинчатые теплообменники могут замерзнуть, поэтому для периодического размораживания необходимо установить датчик изменения давления в их теплой части.Во время замерзания приточный воздух будет проходить через байпас, и теплообменник начнет оттаивать, нагретый отработанным воздухом.

Современная система вентиляции дома просто необходима. Ведь только традиционные вентиляционные каналы на кухне и в ванной не могут поддерживать здоровый микроклимат в помещении. Современные отделочные материалы чаще всего «недышащие», энергосберегающие технологии (например, производство пластиковых окон) позволяют получить практически тесное помещение.Дополнительная приточно-вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решить проблему развития грибка и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, а тем более для гаража (чрезмерная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в сочетании с «застоявшимся» воздухом вредны для здоровья человека) — это абсолютно необходимое устройство.

Как построить — Теплообменник перекрестного потока воздух-воздух своими руками HRV

Сообщение блогера LouDawson.com Лу Доусона | 12 февраля 2016 г.

Готовый теплообменник, расположенный под потолком в офисной мастерской. Фактический теплообменник покрыт блестящей пузырчатой изоляцией, выступающий влево белый стержень трубы — это воздухозаборник для внутреннего воздуха, он удлинен для предотвращения короткого замыкания входных / выходных отверстий. Два вентилятора с регулируемой скоростью вращения — это черные объекты, расположенные на концах. Щелкните все изображения для увеличения.

Моя студия-офис-мастерская, где мы занимаемся лыжным снаряжением и многим другим, переделана, чтобы сделать ее более герметичной. Нужна вентиляция. Летом здесь, в нашем умеренном климате, я могу просто открыть окно и подставить вентилятор, если мне нужно больше, чем нормальный поток инфильтрационного воздуха. Но платить за обогрев атмосферы планеты во время горных зим не входит в наш бизнес-план. Решение : теплообменник свежего воздуха воздух-воздух, также известный как вентилятор с рекуперацией тепла или HRV. Но хочу ли я продать свою душу за дорогое коммерческое предприятие, которое, как я слышал, имеет тенденцию бросать работу всего через несколько лет? Забудь это.Сделай сам на помощь.

Я придумал эту самодельную конструкцию, основанную на многолетнем опыте работы с деталями сантехники и вентиляции, а также на знании основ теплообмена воздух-воздух. Это просто. Легко переосмыслить. Моя конструкция предназначена для работы и прослужит долгие годы, это не временный научный эксперимент.

Суть : Установите что-нибудь, что направляет поток воздуха снаружи рядом с выдувом воздуха из помещения — вы меняете два потока — и позволяете одному потоку воздуха нагреть / охладить другой, чтобы вы «рекуперировали» энергию.Для этого вам понадобится «элемент» или «сердечник», который хорошо проводит тепло, способ пропускания воздуха рядом с сердечником и оболочка, вмещающая все это. Вентиляторы с регулируемой скоростью, изоляция и беспроводные термометры завершают конструкцию этого HRV.

Моя конструкция делает все это довольно просто. Сердцевиной этого теплообменника является 3-дюймовый алюминиевый ребристый расширяемый канал «осушитель». Алюминий обладает высокой теплопроводностью, поэтому является хорошим материалом для сердечника теплообменника. Корпус представляет собой 4-дюймовую тонкостенную водопроводную трубу из белого ПВХ CL200.(Обратите внимание, комментаторы предполагают, что жесткая алюминиевая труба воздуховода будет работать так же хорошо, как расширяемый воздуховод осушителя, и с ней будет легче работать. Я согласен. Если вы строите, используйте жесткий воздуховод, возможно, с наклеенными точками из пеноматериала для распорок.)

При тестировании временного натяжения буровой установки, проходящей через окно в холодный наружный воздух здесь, в Колорадо, моя конструкция с самого начала работала достаточно хорошо. Возможно, это могло быть короче. Слишком большая площадь поверхности ядра на самом деле ничему не повредит, это просто отбрасывает ваши наблюдения за эффективностью, потому что входящий воздух продолжает «закаляться» за пределами равномерного обмена энергией.Все это можно контролировать с помощью скорости воздуха, а также размера, поэтому не зацикливайтесь на размере. Обменник легко укорачивать, а удлинять труднее.

Спецификация трубы важна. Обычный ПВХ сортамента 40 имеет слишком толстые стенки, чтобы обеспечить достаточное пространство для воздуха вокруг алюминиевого сердечника воздуховода. «Дренажная» или «канализационная» труба ПВХ имеет достаточно тонкие стенки, чтобы создать воздушное пространство, но не имеет наружного диаметра, как у обычной трубы сортамента 40, что ограничивает ваши возможности выбора фитингов. ПВХ-труба CL200 имеет такой же внешний диаметр, как и у сортамента 40, но имеет более тонкую стенку, поэтому вокруг сердечника достаточно места для потока воздуха.Идеальный. (Другие типы трубок могли быть лучше, но их добыча в нашей горной долине занимала много времени, см. Примечания ниже).

Сборка

Я выбрал произвольную длину (8 футов). Тестирование показывает, что этот размер полностью соответствует моему выбору вентиляторов (см. Список деталей ниже) и, возможно, может работать с более высокими объемами воздуха. Вам понадобится место, где можно установить что-нибудь такой длины, не испортив интерьер. место с температурой окружающей среды, близкой к вашей жилой площади.В доме может работать подвал или подвал. Летом на чердаке будет слишком жарко, а зимой — слишком холодно. Для жилых помещений творческий подход к местоположению может быть столь же важным, как и сама инженерия, поскольку вам необходимо учитывать такие вещи, как распределение приятного свежего воздуха. Более того, расположение вентиляционного отверстия, которое втягивает воздух в помещении, возле потолка, использует более теплый многослойный воздух, который в противном случае просто сохраняет неиспользованную энергию. Здесь, в моем магазине с одной комнатой размером 25 х 20 футов, я просто установил под потолком деревянную балку, идущую по центру комнаты.Это работает, так что выглядит красиво. Если бы это не сработало, я бы оставил это там, чтобы смирить себя.

Имейте в виду, что вам необходимо проделать примерно 5-дюймовый круглый проход во внешней стене, убедитесь, что требуемое отверстие не прорезает непосредственно элемент каркаса стены, и, конечно, подумайте о косметике и солнечном нагреве вашей вентиляции. (подробнее об этом ниже.) Внутренний вход и выход разделены достаточно далеко, чтобы избежать короткого замыкания вентиляционного отверстия. Внешние вентиляционные отверстия также должны быть разделены, это не так важно, как в помещении, так как на открытом воздухе воздух обычно немного пронизан.

Начните с 8-футового куска 4-дюймовой ПВХ-трубы, надеюсь, на верстаке, а не на коленях.

1. Возьмите 4-дюймовые Т-образные фитинги из ПВХ. Сделайте заглушки, вставив 5-дюймовый кусок 4-дюймового ПВХ в одну сторону 4-дюймовых Т-образных фитингов. Забейте трубу из ПВХ пластиковым или резиновым молотком до тех пор, пока соединение не станет плотным. Не переусердствуйте (возможно, позже вам придется перевернуть) и ничего не склеивайте. Более того, будьте осторожны, чтобы ничего не испортить или иным образом не повредить, поэтому вы можете вернуть большую часть запчастей в магазин с большими коробками, если вам не понравятся результаты.Ваши резиновые муфты 3 × 4 будут устанавливаться на 5-дюймовые части 4-дюймового ПВХ, но пока не устанавливайте муфты 3×4.

Ваши «заглушки» в конечном итоге будут выглядеть так. Резиновая гибкая муфта 3 × 4 центрирует сердцевину 3-дюймовой трубы внутри 4-дюймовой оболочки, поэтому воздух может обтекать сердцевину.

2. Вытяните алюминиевый воздуховод примерно на 7 футов. Прикрепите 3-футовый кусок 3-дюймового ПВХ к одному концу алюминиевого сплава (это ваша внутренняя сторона) и 18-дюймовый кусок 3 дюйма к другому концу алюминиевого сплава.Я сделал несколько соединительных муфт из алюминиевых соединителей воздуховодов сушилки и заклеил стыки изолентой. Вы не сможете получить доступ к этим соединениям для обслуживания, и если они выйдут из строя, система не будет работать, поэтому подумайте о том, чтобы натянуть проволочные стяжки поверх изоленты или иным образом добавить страховку.

Вытяжка вентиляционного канала сушилки, используемого в качестве сердечника. Будьте осторожны, не сжимайте и не сжимайте, держите его красивым и круглым.

3. Вставьте полученный сердечник в 4-дюймовую оболочку из ПВХ.

4.Наденьте заглушки (из шага 1) на концы сердечника и запрессуйте 4-дюймовые Т-образные фитинги на концы 4-дюймовой оболочки.

5. Распылите немного воды на выступающую 3-дюймовую трубу и сдвиньте резиновые муфты 3 × 4 так, чтобы они сопрягались между 3-дюймовым ПВХ и 4-дюймовым.

Стыки сердечника выполнены из алюминиевого листа и ленты Gorilla Tape. Добавьте много ленты для хорошего уплотнения. Я не использовал силикон, так как хотел, чтобы все было обратимо, если я разберу его, чтобы проверить наличие плесени и уплотнений.

6. Критический шаг: вам нужно что-то, чтобы держать воздушное пространство открытым между ядром и оболочкой. Некоторые сборки, которые я видел на Youtube и в других местах, используют куски липкой пены и тому подобное, чтобы отделить одну поверхность от другой. Мне нужно было что-то более стабильное и механическое, поэтому я установил несколько дюжин крепежных винтов в оболочку трубы из ПВХ на тщательно рассчитанной глубине, чтобы они действовали как прокладка для основного компонента. На каждом конце оболочки убедитесь, что три из этих винтов поддерживают 3-дюймовую трубу из ПВХ. Таким образом, после затяжки фитинга 3 × 4 3-дюймовый ПВХ становится устойчивым и устойчивым.См. Список деталей для размеров крепежных винтов, которые я использовал, но из-за точного выбора материалов обязательно оцените свою установку и выберите винты правильного размера. Я поместил шайбы под головки винтов, чтобы настроить точную глубину проникновения.

Обратите внимание, что вы используете «крепежные винты», потому что у них плоский конец, который не проткнет алюминиевый сердечник, если вы будете осторожны с глубиной и поверните корпус так, чтобы вы вставляли винты сверху, позволяя сердечнику чтобы он не отходил от винта при установке.Я разобрал свой прототип и осмотрел, винты не причинили никаких повреждений, но я был очень осторожен при установке.

Чтобы установить крепежные винты для центрирования сердечника, нарисуйте тройку прямых линий на оболочке, используя верстак в качестве направляющей, просто проведите маркером по прокладке, в этом случае я установил маркер на свой рулон ленты.

Измерение расстояния между тремя рядами винтов, равными длине, так что внутреннее ядро удерживается аккуратно и равномерно от корпуса, создавая воздушное пространство для потока.

Крепежный винт с шайбами для точного установочного расстояния.Важно, чтобы эти винты не проделывали отверстия в сердечнике.

Вставляя винты в направляющие отверстия, они легко ввинчиваются в пластик.

7. Теперь у вас должен получиться длинный кусок 4-дюймовой трубы с 3-дюймовыми заглушками, выступающими с обоих концов. Более длинный огрызок проходит внутрь вашего жилого помещения, короче — до дневного света.

8. Установите теплообменник так, чтобы наружный конец (с более короткой 3-дюймовой трубкой) выходил на дневной свет. В моем случае я вырезал довольно аккуратное отверстие в наружной обшивке здания, снял Т-образный фитинг с наружной стороны теплообменника, продвинул 4-дюймовый ПВХ через отверстие, затем заменил Т-образный фитинг снаружи, чтобы он выступал в качестве воротника, плотно прилегающего к сайдингу здания, чтобы помочь сделать внешний вид более аккуратным.Наклоните весь теплообменник как минимум на 1/4 дюйма на улицу, чтобы конденсат быстро стекал наружу. Вам понадобится какая-то система поддержки в помещении. Я установил сбоку на потолочную балку, для чего потребовалось просто использовать кронштейны для одной трубы и винты. Вы можете повесить на балку пола в подвесном пространстве с помощью сантехнических ремней. Все, что работает, просто помните, что все это должно быть разбито, и вам нужно подумать о том, как вы получите как входной, так и выходной поток в ваше жилое пространство с минимальными изгибами труб.

Это хорошее место для упоминания «короткого замыкания», означающего ситуацию, когда ваш входящий вентиляционный воздух оказывается захваченным выходящим потоком, не смешиваясь с объемом воздуха в жилом помещении. В помещении для предотвращения этого следует подумать о том, чтобы расположить вентиляционные отверстия на расстоянии не менее 3 футов друг от друга. В моем случае я хотел использовать более теплый стратифицированный воздух около моего потолка, поэтому я поставил выходное отверстие высоко, а входной — ниже.

9. Наружная отделка проста.

A) Уплотните трубу в том месте, где она проходит через стену, используя что-нибудь реверсивное на случай, если вам придется снять установку для обслуживания.Если вы ожидаете сильной влажности, возможно, добавьте кусок листового металла, который будет действовать как защита от дождя над проемом в стене.

B) Если вы еще этого не сделали, обрежьте конец 3-дюймовой трубы, чтобы получился наклонный проем, обращенный вниз. C) Закройте 3-дюймовое отверстие сеткой от насекомых. D) Поместите примерно 24-дюймовый отрезок 4-дюймового ПВХ во внешний Т-образный фитинг.

C) Добавьте что-то вроде «звонка» к наружному вентиляционному отверстию. Я использовал дорогую муфту увеличенного размера из ПВХ 4 × 6, что-то из мира вентиляции листового металла было бы намного дешевле и, вероятно, подойдет.Идея состоит в том, чтобы создать держатель пылевого фильтра с большой площадью поверхности. Вырежьте круглый кусок дешевого печного фильтра и запрессуйте его в 6-дюймовую сторону вашего «раструба».

D) Заверните несколько шурупов для листового металла в запрессованные соединения внешних труб, чтобы они не разъединились во время расширения и сжатия. Опять же, не используйте клей, сделайте так, чтобы все было двусторонним и дружественным к вашей системе подачи воздуха.

10. Установите вентиляторы в помещении. Установите короткий отрезок 4 дюйма на открытую 4-дюймовую сторону внутреннего Т-образного фитинга, обрежьте 4-дюймовый фланец, чтобы он соответствовал вентилятору, и установите вентилятор так, чтобы он втягивал воздух в жилое пространство.Аналогичным образом установите 3-дюймовый фланец на открытую 3-дюймовую трубу, выступающую из конца сборки. Этот вентилятор забирает воздух из помещения и выдувает его наружу через теплообменник. Используйте крепежные винты довольно небольшого диаметра, чтобы прикрепить 120-миллиметровые вентиляторы, и вы можете сделать диагональные отверстия во фланцах из ПВХ, чтобы они совпадали с отверстиями в вентиляторах. Я использовал маленькие гайки с накаткой, чтобы снимать и заменять вентиляторы без инструментов.

Фланец «под шкаф» из ПВХ

идеально подходит для крепления 4-дюймового вентилятора. При выборе убедитесь, что фланец крепится к трубе таким образом, чтобы ограничивать поток воздуха как можно меньше.См. Список деталей для предложений.

11. Установите два датчика термометра в небольшие отверстия, которые вы просверливаете в трубе из ПВХ. Один датчик снаружи в конце вентиляционного отверстия, обеспечивающего воздух в помещении (датчик с пылевым фильтром). Это будет ваша температура наружного воздуха — обычно такая же, как и ваша температура наружного воздуха, хотя расположение компонентов теплообменника на открытом воздухе в солнечном месте может вызвать колебания температуры. Установите датчик номер два сразу за вентилятором приточного воздуха.

Говоря о расположении наружных вентиляционных отверстий, в моем случае я использую этот теплообменник только тогда, когда на улице холодно, поэтому я подумал, почему бы не установить там, где наружное вентиляционное отверстие нагревается солнцем, для небольшого дополнительного солнечного нагрева моего входа воздуха? Аналогичным образом, если вас беспокоит, что солнце влияет на работу теплообменника, расположите вентиляционные отверстия снаружи в тени.

12. Важно изолировать самодельный кожух теплообменника, чтобы избежать ложного теплообмена, когда входящий воздух забирает тепло из окружающей среды через внешнюю стенку трубы теплообменника.На мой взгляд, достаточно тонкого слоя утеплителя. Я сделал куртку из этой пузырчатой пленки с фольгой от Lowe’s, зашитой изолентой. Мне нравится этот материал, потому что он огнестойкий (я думаю о пожарной безопасности со всеми своими проектами, сделанными своими руками, поскольку они, как правило, так далеко выходят за рамки параметров каких-либо стандартов строительных норм). Для бюджетной изоляции просто оберните пузырчатой пленкой. Обратите внимание, что мы используем нашу обычную пластиковую трубу для внешней оболочки, которая замедляет паразитную теплопередачу. Но вам нужен слой изоляции, особенно при очень высоких или низких температурах наружного воздуха.Поскольку наш теплообменник в основном используется в холодную погоду, я установил его на высоте потолка, чтобы паразитная теплопередача происходила от более теплого стратифицированного воздуха в помещении, вероятно, с почти нулевой чистой денежной потерей в счетах за отопление. Если сомневаетесь, просто добавьте еще один слой изоляционной пленки.

Окончательная установка перед обертыванием оболочки двумя слоями изоляции «пузырчатая фольга».

13. Тест. Включите вентиляторы, когда температура в помещении и на улице значительно различается. Следите за своими показаниями на термометрах.Надеюсь, вы удивитесь, насколько хорошо это работает. Я был.

Наружная вентиляция, на солнечной стороне моей студии-магазина-офиса. Солнечное тепло зимой повышает эффективность и предотвращает появление плесени. Вентиляционное отверстие из помещения внутрь закрыто (вверху), чтобы не допустить насекомых или мелких людей, входное отверстие в помещении фильтруется с помощью печного фильтра в «колоколе», сделанном из водопроводной арматуры. Эта странно выглядящая конфигурация связана с тем, что входное и выходное отверстия должны быть разделены, чтобы предотвратить короткое замыкание и смешивание входящего и выходящего воздуха.К сожалению, эта конфигурация находится на стороне моего магазина, выходящей на улицу, но должна быть на солнечной стороне для повышения эффективности и смягчения любых проблем с конденсацией. Чтобы сделать его красивым, я, вероятно, построю деревянный балдахин поверх всего этого, чтобы это не выглядело так, как будто я занимаюсь тем, что мы вежливо называем «домашнее садоводство в Колорадо».

ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Термометр, несколько датчиков от Amazon, один. $ 56,00
Полужесткий гибкий алюминиевый воздуховод 3 ″ x 8-0, продукт № L301 от Lowe’s (используется для сердечника, который является ключом к реализации этого проекта), 10 долларов США, один.
4 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 12 футов, 22 доллара США (от поставщика сантехники).
3 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 6 футов, 10,00 долларов США (от поставщика сантехники).
4 дюйма, тип 40, Т-образные фитинги из ПВХ, 2, не удалось найти в Lowe’s, по 11 долларов за штуку в магазине сантехники.
6 ″ x 4 ″ Переходная муфта Sch 40 (используется для фильтра на внешнем входе блока) $ 11,00
(Важно, чтобы два нижних фланца, используемые для крепления вентиляторов, подходили НАД вашей трубой, чтобы не создавать препятствий потоку воздуха из-за толщины внутренней муфты.Все фитинги в этом проекте имеют фрикционную посадку, клей не используется, поэтому, если фитинг необходимо стабилизировать, вставьте винт для листового металла через пилотное отверстие. Оставьте большую часть фитингов без фрикционной посадки, чтобы можно было легко разобрать теплообменник для последующей очистки, обслуживания или модификаций.)
Фланец из ПВХ (штуцер для унитаза, фланец для туалета) для монтажа НАД 3-дюймовой трубой для монтажа вентилятора на 3-дюймовом ПВХ, артикул 253221 Lowe’s, 4,00 доллара США, один
Фланец из ПВХ
, как указано выше, для монтажа НАД 4-дюймовой трубой, товар Lowe’s 253231, 5 долларов США.00, одна
(Эти резиновые соединители работают очень хорошо, но являются немного дорогими, но необходимы для упрощения сборки проекта.)
Резиновые «без ступицы» Гибкие соединительные фитинги из ПВХ диаметром 4 x 3 дюйма с зажимами для шлангов, товар 23478 Lowe, По 9,30 долларов США, два
Небольшой кусок фильтрующего элемента печи, вырезанный круг для запрессовки в наружный конец блока.
Это модель вентилятора Cooltron, которую я использовал, заявленная мощность 56 куб. Футов в минуту при максимальной скорости.
А это регулятор скорости вентилятора.
Сверло для установки центрирующих винтов для стержня, 9/64 позволяет самонарезание крепежных винтов, используемых в качестве центровочных опор для стержня.Не используйте винты с острым концом, так как они могут проткнуть сердцевину.
3/4 дюйма Крепежные винты 10/24 с крестообразным шлицем 20 плоских шайб 3/16 дюйма, чтобы крепежные винты не заходили слишком далеко внутрь, используйте по две на каждый винт. 40

Предупреждение о плесени: Любой воздухо-воздушный теплообменник создает возможность роста плесени в ваших воздуховодах, в зависимости от того, какая часть производит конденсацию (в нашем случае воздуховод, перемещающий воздух из помещения на улицу, является местом, где может образоваться конденсат). не беспокойтесь об этом, так как воздух в выхлопном пространстве нашего теплообменника выдувается наружу, предотвращение образования плесени всегда является хорошей идеей.Тестирование покажет реальность этого, но, по крайней мере, мы думаем, что простое хранение аэрозольного баллончика увлажнителя для предотвращения образования плесени и время от времени разбрызгивание его в вентиляторы решит проблему, а также позволит солнцу запекаем нашу внешнюю вентиляцию. Говоря о загрязнении, не забудьте в конце концов установить фильтр тканевого типа на входе (в помещение) вашего вентиляционного отверстия, а также провести сетчатый провод над другим наружным вентиляционным отверстием (наружный воздух в помещение). К счастью, наш дизайн начинается с красивого 4-дюймового входа большего размера; Я увеличил это до фитинга диаметром 6 дюймов, который удерживает круглый кусок печного фильтра.

http://www.engineeringtoolbox.com/ventilation-heat-recovery-d_244.html

Комплект вентилятора AC Infinity AI-120SCX с регулировкой скорости для охлаждения шкафа, одинарный, 120 мм

ПРИМЕЧАНИЯ
Насколько я понимаю, эффективный теплообменник приведет к тому, что приточный воздух будет иметь температуру, близкую к комнатной. По-видимому, это легко сделать с холодным наружным воздухом и теплым влажным воздухом в помещении, если вы достаточно замедлите движение воздуха, чтобы обеспечить неторопливый обмен тепловой энергией между двумя объемами воздуха.

В реальных условиях вы хотите, чтобы ваш теплообменник был достаточно эффективным, но тратить целое состояние и занимать место для чего-то сверхэффективного может оказаться непрактичным. Возможно, лучшее практическое правило — пока ваш воздух, поступающий с улицы, по температуре довольно близок к температуре окружающей среды в помещении, у вас все в порядке. Если разница становится слишком большой, либо разница температур снаружи и внутри слишком велика, либо вам нужно замедлить работу вентиляторов, либо построить теплообменник с большей площадью поверхности сердечника (или и то, и другое).Кроме того, по мере увеличения разницы между температурами на улице и в помещении ваша производительность может ухудшиться. Моя установка невероятно хорошо работает при перепадах температур около 30 градусов по Фаренгейту, но я уверен, что увижу снижение производительности, когда на улице 10 градусов, а в помещении — 68.

В случае этого проекта испытания показали поразительную эффективность: температура в помещении составляет около 67 градусов, а на открытом воздухе — около 38 градусов. Температура поступающего воздуха составляла 66,4 градуса, при этом корпус был хорошо изолирован, чтобы предотвратить паразитный нагрев корпуса от окружающего воздуха в помещении.Оказалось, что мой первый выбор вентиляторов 45 куб. Фут / мин был временами слишком ограничен для вентиляции, в которой я нуждался, преодолевая сопротивление трения воздушного потока, поэтому в моей окончательной сборке используются вентиляторы с регулируемой скоростью с заявленной скоростью 56 куб. Я обычно не запускаю вентиляторы на максимальной скорости, и кажется, что они пропускают достаточно воздуха, поэтому, возможно, в конце концов я мог бы использовать вентиляторы 45 CFM. Как бы то ни было, экспериментировать с различными вентиляторами несложно (мои крепятся к устройству винтами с накатанной головкой, так что я могу поменять их за считанные минуты).

Я также обращал пристальное внимание на производительность холодным зимним утром в Колорадо, иногда около нуля по Фаренгейту. Производительность была в порядке.

ВАЖНАЯ ИНФОРМАЦИЯ: Расположите элементы управления вентиляторами для облегчения доступа. Помните, что вы — мозг этой установки, а не микропроцессор, как у коммерческих теплообменников. Например, предположим, что у вас на всю ночь было отключено отопление, теперь в вашем жилом помещении прохладно, а на улице у входного вентиляционного отверстия стало теплее из-за солнечного утра? Просто выключите выходной вентилятор (тот, который выталкивает воздух из вашего жилого помещения) и включите входной вентилятор на полную мощность, чтобы всасывать это бесплатное отопление в помещении.Кроме того, вместо того, чтобы запускать эту штуку 24/7, подумайте о том, чтобы подключить своих поклонников к таймеру, который полностью отключает ваш обменник в самое холодное (или самое жаркое) время дня. Например, я настроил свой так, чтобы он отключался около 23:00 и просыпался утром за час или около того до того, как обычно сажусь за свой стол.

Кто-то может спросить: «Может ли инженер вычислить все эти вентиляторы с рекуперацией тепла с помощью математики, чтобы я знал, какой длины, каких вентиляторов CFM и тому подобного?» Возможно, с помощью сложного компьютерного моделирования и полевых измерений это можно было бы сделать.Но в практическом смысле нет. Инженер должен знать точную CFM движения воздуха внутри каналов, а также точную площадь поверхности вашего сердечника. Даже в этом случае у них не было бы точного способа учесть турбулентность воздушного потока. Паразитное охлаждение или нагрев агрегата воздухом в помещении также будет трудно рассчитать. Вероятно, лучший способ усовершенствовать эти единицы — это просто использовать краудсорсинг экспериментов.

Одно из измерений, которое вы, вероятно, захотите, — это CFM, который вы получаете, когда все работает и ваши температуры выглядят хорошо.Приблизительно измерить CFM можно, поместив пластиковый мешок для мусора известного объема над входным отверстием в помещении, посчитав, сколько секунд потребуется для заполнения, а затем посчитав.

Я мог бы представить, что человек, у которого достаточно времени, мог бы создать мой теплообменник свежего воздуха, используя весь «дренажный / канализационный» ПВХ, известный как тонкостенный DWV. Это было бы отлично. Crux приобретает детали, такие как фланцы крепления вентилятора. Следующая сборка, которую я делаю, я пробую DWV — это, вероятно, сэкономит как минимум 50 долларов по сравнению со сборкой, которую я сделал с использованием местных безрецептурных материалов.См. Http://www.pvcfittingsonline.com/fittings/dwv.html

Регуляторы скорости вентилятора необходимы для настройки производительности и шума.

Таймер, на мой взгляд, тоже важен, нет причин перемещать слишком много воздуха.

Многосенсорный термометр для дома и улицы

также важен, иначе вы просто будете гадать о производительности.

Рекуператор воздуха — теплообменник — своими руками

Что такое рекуператор воздуха и как его собрать с минимальным бюджетом!
Всем известно, что хорошая вентиляция — залог здорового климата в помещении.Правильно спроектированная и установленная система вентиляции обеспечивает постоянную подачу свежего воздуха в дом и отток отработанного воздуха наружу. Однако зимой, включая отработанный воздух, ценное тепло излучается наружу, а холодный воздух поступает в дом с улицы, а лишняя энергия расходуется на его обогрев.

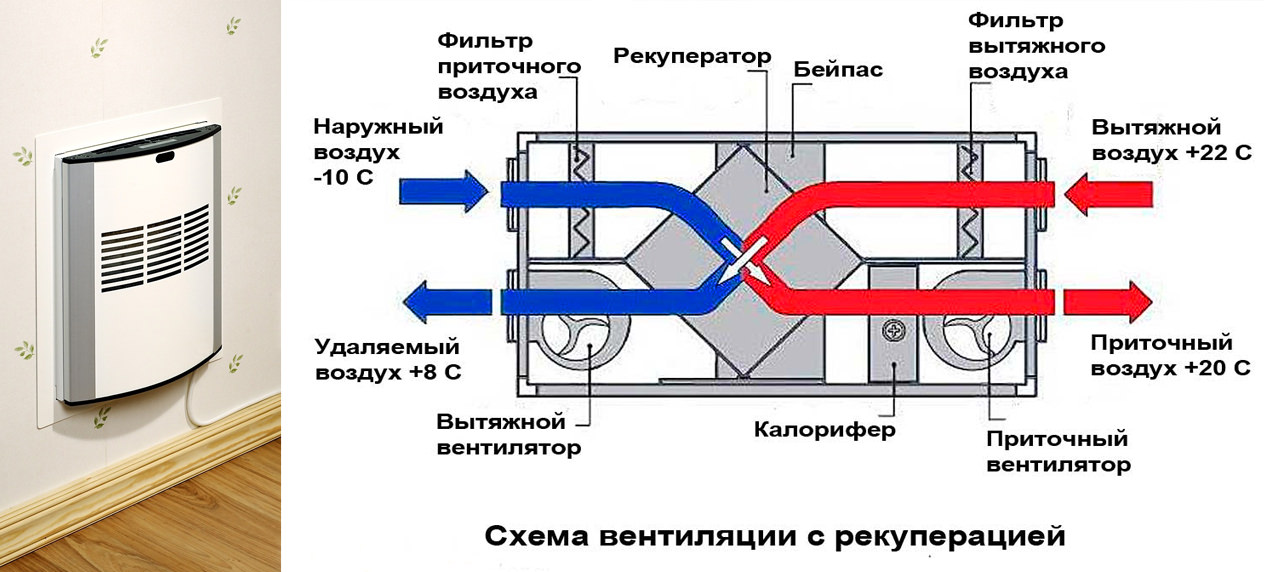

Принцип работы рекуператора

Прежде чем приступить к проектированию бытовой техники, необходимо понять, как она работает.

Слово «рекуператор» (от латинского «recuperatio») означает поднять или вернуть что-то.Рекуператор воздуха представляет собой устройство, в котором путем теплообмена тепло передается от выходящего потока, уже нагретого воздуха, к входящему холодному воздуху. Таким образом снижаются тепловые потери в доме, что позволяет снизить затраты на отопление.

Не путайте понятия воздушного отопления и рекуперации. Один для системы отопления, а второй — это часть системы вентиляции современного загородного дома и даже загородного дома.

Эффективность и экономические выгоды от установки системы восстановления дома зависят от следующих факторов:

— затраты на электроэнергию;
— расчетный срок службы системы;
— сумма, потраченная на установку системы;
— сумма, потраченная на годовое обслуживание системы.

Рекуператор — лишь часть ее (и не самая дорогая) приточно-вытяжной системы. Следовательно, вентиляцию также следует рассматривать как общую систему.

КРЕСТООБМЕННИКИ

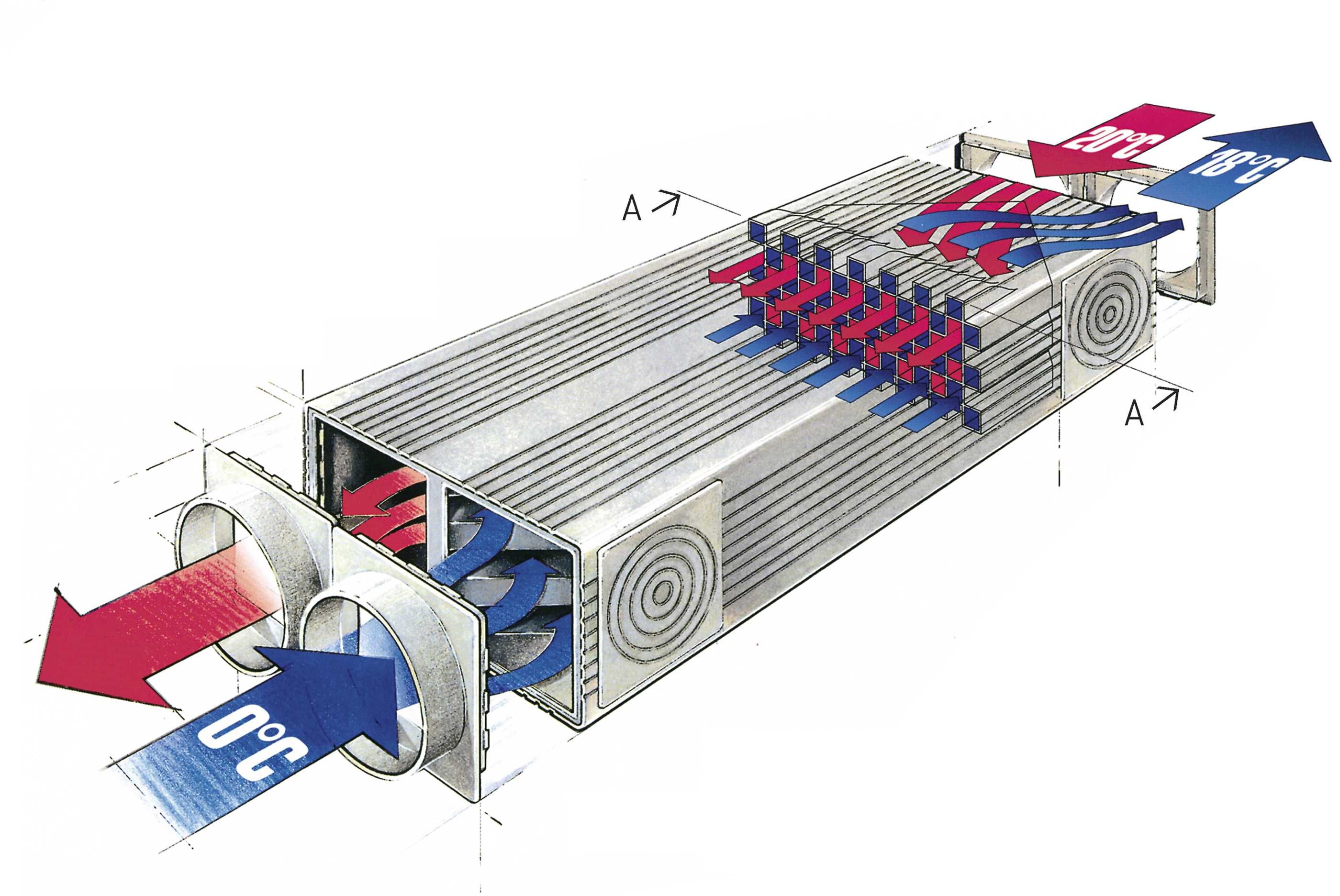

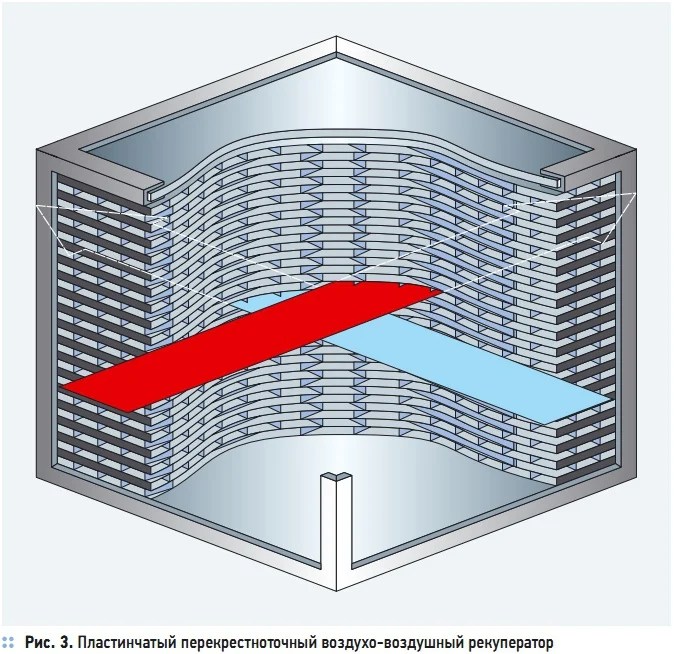

Чаще всего используется рекуператор с пластинчато-крестообразным теплообменником. У них не самые лучшие параметры эксплуатации, но они самые дешевые. Свежий воздух снаружи и воздух, удаляемый из комнат, попеременно проходят между разделяющими их пластинами.Потоки приточного и вытяжного воздуха полностью разделены. Тепло проходит через пластины, но от любых загрязнений и нежелательных запахов они являются очень эффективным барьером. Недостатком теплообменников с перекрестным потоком является склонность к обмерзанию уже при температуре чуть ниже -5˚C. Обмерзание теплообменника может привести к его полному засорению и отсутствию потока через теплообменник. Для защиты от этого явления т. Н. байпас для уменьшения количества свежего воздуха, проходящего через теплообменник.Вместо байпаса можно использовать подогреватель свежего воздуха, который нагревает его до температуры не менее -5 ° C. Это решение снижает рекуперацию тепла из отработанного воздуха. Эффективность рекуперации тепла в рекуператорах с перекрестно-проточным теплообменником достигается 60%. Вы можете повысить КПД такой системы до 80%, подключив два теплообменника последовательно друг к другу.

Преимущества: простая конструкция, теплообменник не требует дополнительной энергии извне, надежность работы связана, в том числе, с отсутствием движущихся частей, есть возможность регулировать степень рекуперации тепла теплообменника с помощью байпаса теплообменника.

Недостатки: возможны заморозки даже при температурах около -5 ° C, этому теплообменнику во время работы требуется внешняя энергия, существует возможность выдувания отработанного воздуха в приточный или наоборот, в зависимости от фактического перепада давления.Это влечет за собой возникновение в данном теплообменнике, среди прочего, явления диффузии запахов, наличие движущихся частей увеличивает вероятность выхода из строя.
он может регенерировать тепло только при положительных температурах.

РОТАЦИОННЫЙ ТЕПЛООБМЕННИК

Более дорогое решение — использовать роторный теплообменник для рекуперации тепла. Они представляют собой барабан (ротора) из ажурной массы, аккумулирующей тепло, который состоит из миллипоровых пластин и алюминиевой фольги, образующих сеть каналов для прохождения воздуха.Теплообменник разделен на две половины, и теплый воздух, удаляемый из комнат, проходит через одну половину, а через другую — свежий воздух для обогрева. Ротор теплообменника вращается со скоростью 10-20 оборотов в минуту. Постоянное направление вращения позволяет сначала нагреть каждый канал отработанным воздухом, а затем охладить приточный воздух.

Большим преимуществом роторных теплообменников является их КПД до 80% и более. Конструкция позволяет использовать не только тепло, но и влагу.Зимой, когда воздух после нагрева чрезмерно сухой, накрыв теплообменник гигроскопичным веществом, качество воздуха можно заметно улучшить без использования дополнительных увлажнителей. В роторном теплообменнике воздушные потоки не смешиваются друг с другом, как в теплообменнике с перекрестным потоком, но поскольку одна и та же часть барабана поочередно циркулирует обоими воздушными потоками, некоторые загрязнители и запахи могут проникать из воздуха, удаляемого в свежий воздух, поступающий в комнаты.

Регулируя скорость вращения теплообменника, вы можете изменить эффективность и избежать обмерзания поверхности теплообменника.Во время работы этим теплообменникам требуется внешняя энергия для подачи в обращение. С другой стороны, использование движущихся частей вызывает возможность выхода из строя и повышение уровня шума.

Достоинства: простая конструкция, возможность получения плавного или ступенчатого регулирования степени рекуперации тепла в зависимости от конструктивного решения, рекуперация тепла до 80%.

Недостатки: возможны заморозки даже при температурах около -5 ° C,
этот теплообменник требует внешней энергии во время работы, существует возможность выдувания отработанного воздуха в приточный или наоборот, в зависимости от фактического перепада давления.Это влечет за собой возникновение в данном теплообменнике, среди прочего, явления диффузии запахов, наличие движущихся частей увеличивает вероятность выхода из строя.
он может регенерировать тепло только при положительных температурах.

КУРСООБМЕННИКИ

Эти теплообменники все чаще используются в односемейных домах. По конструкции они аналогичны теплообменникам с перекрестным потоком. Разница в том, как движется воздух. В противоточных теплообменниках воздушные потоки проходят параллельно в противоположных направлениях.Благодаря этому эффективность рекуперации тепла достигает 90%. Преимущество этого теплообменника по сравнению с теплообменником с перекрестным потоком заключается в устранении явления обледенения.

Самая последняя разработка противоточных теплообменников — это спиральные противоточные теплообменники. Это значительно улучшенная конструкция противоточных теплообменников. Это усовершенствование является дополнительным: спиральное закручивание алюминиевых листов создает зазоры, через которые проходит воздух, что значительно увеличивает путь потока, тем самым повышая эффективность теплообменника.

Приточно-вытяжные установки производства BARTOSZ основаны на спирально-противоточном теплообменнике воздух-воздух, выполненном в форме цилиндра. Теплообменник изготовлен из специального алюминиевого сплава, и его конструкция сохраняется в Патентном ведомстве.

Преимущества: Высокий КПД устройства — более 85%, теплообменник
отличается простой конструкцией,
не требует дополнительной энергии извне, надежность работы
связана, в том числе, с отсутствием движущихся частей. ,
можно регулировать степень рекуперации тепла теплообменника с помощью байпаса теплообменника,
без эффекта замерзания даже при -30 ° C,
герметичность устройства 100%,
может использоваться как элемент в канальной установке,

Недостатки: Сравнительно большие габариты устройства.

Восстановление. Типы рекуператоров | Сервер Сервис

Рекуператор — это устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает потерю тепла в помещении зимой, а летом предотвращает попадание наружного воздуха.

Что означает рекуперация?

Рекуперация (от латинского «recuperatio» означает «возврат») — это частичный возврат энергии для ее повторного использования. Эта система позволяет эффективно проветривать помещение и экономить на отоплении.Рекуператор легко накапливает 2/3 тепла, уходящего от отопления.

Принцип действия рекуператора

Приточно-вытяжные системы вентиляции в наши дни стали более популярными. Так, зимой их используют для очистки свежего воздуха и обогрева его обогревателем. Теплый чистящий воздух нагревает и разбавляет загрязненную воздушную массу. «Вытяжной» воздух попадает в вытяжную вентиляцию, а затем выводится на улицу.

Основная цель рекуперации — нагрев поступающего воздуха.Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.

Типы рекуператоров

Самый популярный тип — пластинчатый теплообменник, но есть и другие типы. Ниже представлена дополнительная информация о рекуператорах.

Рекуператор с пластинчатым теплообменником (Пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Применяется в приточно-вытяжных системах вентиляции.Его отличительной особенностью является разделение приточного и отводимого воздушных потоков, которые не могут быть смешаны из-за конструктивных особенностей устройства.

Преимущества:

1. КПД до 92%.

2. Не требует частого обслуживания.

3. Нет деталей, потребляющих электроэнергию. Значит, можно сэкономить электроэнергию.

Недостатки:

1. Иногда возникает необходимость в пересечении воздуховодов в рекуператоре.Не всегда можно провести

2. Пластинчатый теплообменник зимой можно замерзнуть. Во избежание этого необходимо время от времени отключать приточный вентилятор или использовать перепускной клапан.

3. Такие рекуператоры используются только для теплообмена.

Рекуператор с роторным теплообменником (Роторный рекуператор)

Роторные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении приточного и вытяжного воздуха через вращающийся теплообменник.

Преимущества:

1. КПД около 85%.

2. Роторный теплообменник может возвращать тепло и влажность.

3. Можно контролировать общий КПД рекуператора

Недостатки:

1. Для обеспечения притока свежего воздуха необходимо установить дополнительные фильтры на приточно-вытяжной.

3. В рекуператоре есть мобильные компоненты и потребители электроэнергии.Поэтому необходимо проводить регулярный ремонт (по сравнению с пластинчатыми рекуператорами).

Рекуператор оборотный

Рекуператор рециркуляции воды

Рекуператоры рециркуляции воды применяются в приточно-вытяжных системах вентиляции. Они передают тепловую энергию от отдельно стоящего вытяжного теплообменника к приточному за счет воды. антифриз или другие теплоносители.

Теплообменники (приточный и вытяжной) расположены отдельно друг от друга и соединяются посредством теплоизоляционного трубопровода.Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.

Рекуператор крыши

Кровельные рекуператоры установлены на крыше здания. Он идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Этот тип рекуператоров позволяет сэкономить место под потолком, так как теплообменники устанавливаются снаружи.

Преимущества:

КПД 68%.
Установлен на крыше. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
Низкие затраты и эксплуатационные расходы.

Server Service Компания занимается профессиональным проектированием и монтажом систем вентиляции. Также мы занимаемся поставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.

Установка системы вентиляции с рекуперацией позволяет:

Повышение эффективности вентиляции;
Снижение потребления тепловой и электрической энергии;
Создание комфортной атмосферы в помещении.

Есть вопросы? Позвоните нам: +998 (70) 202-01-32 и вы получите всю необходимую информацию.

Естественный рекуператор тепла или бесплатное кондиционирование для загородного дома. Мобильный кондиционер

Летняя жара Не просто утомляет — это опасно для здоровья: в жаркую погоду обостряются заболевания сердечно-сосудистой системы. Поэтому важно знать, как охладить комнату в жару, даже если нет кондиционера.Для этого нужно действовать сразу по нескольким направлениям.

Защита от солнечного света

В солнечный день инфракрасное излучение, плавно проникая в оконное стекло, обогревает стены и мебель в комнате. Комнаты, окна которых выходят на юг, буквально превращаются в возгорание. На первом этапе борьбы с теплом необходимо защитить помещение от солнечных лучей.

Для этого есть несколько способов:

Один из самых эффективных вариантов защиты — это специальное напыление на окнах.Такие стеклопакеты несколько дороже обычных, но быстро окупаются за счет того, что зимой сохраняют тепло, а летом — препятствуют обогреву помещения;
окно может быть спасено солнцезащитным кремом. Однако желательно использовать его только в очень светлых помещениях, ведь в пасмурную погоду в помещении будет даже темнее, чем на улице;
не пропускают большую часть солнечных лучей, не слишком затемняют комнату и не создают мрачной атмосферы.Но лучше, чтобы жалюзи были тканевыми, потому что металлические пластины нагреваются;
Ту же роль, что и жалюзи, выполняют плотные легкие шторы. Их нужно держать на ночь весь день;
если окно выходит на балкон или на лоджию, там стоит посадить зверобоязненные растения. Густая зелень приятна для глаз и создает ощущение прохлады.

Защита от горячего воздуха

В жарких странах никогда не проветривают помещение: горячий воздух с улицы не приносит желаемой свежести, а лишь сильнее нагревает помещение.Поэтому с утра до позднего вечера все двери и окна должны быть закрыты.

Но после захода солнца, когда на улице становится прохладнее, стоит открыть все окна, а лучше на время устроить сквозняки. Ночью по желанию можно спать с открытыми окнами или окнами, закрыв их комарами. Но утром, до наступления жары, окна необходимо закрыть.

Увлажняют воздух в квартире

Одна из причин дискомфорта в отапливаемом помещении — сухой воздух.Но увлажнять его можно только в том случае, если помещение защищено от солнечных лучей и горячего воздуха с улицы.

Увлажнение дыхательных путей:

приобрести увлажняющий крем. В магазинах — множество моделей на любой вкус. Конструкция таких устройств позволяет заранее установить время и уровень влажности, при этом воду требуется заливать раз в несколько дней;
на ночь мыть полы в спальне;
с помощью обычного пульверизатора каждые 1-2 часа распылять воду.Если добавить в него несколько капель масла лимона или грейпфрута, воздух в помещении будет казаться более свежим и прохладным. Важно не переборщить, иначе на стенах появится плесень;
Купить фонтан электрический. Журчание воды успокаивает и заставляет забыть о знании;
повесить в комнате несколько мокрых полотенец;
охлаждает помещение без кондиционера, и при этом есть возможность увлажнять воздух с помощью обычного вентилятора. Если у него есть сетка, защищающая лезвия, повесьте на нее влажное полотенце;
более радикальный вариант: приготовить 10% раствор соли (500 г на 5 л), заполнить им пластиковые бутылки и поместить их в морозильную камеру.Когда жидкость застыла, бутылки складывают в таз и устанавливают перед включенным напольным или настольным вентилятором.

Охлаждение с помощью вентилятора и пластиковых бутылок со льдом

Выключить электрические и газовые приборы

Источниками тепла являются телевизор, компьютер, электрическая варочная поверхность, даже стиральная машина и лампы накаливания. Газовая плита А духовка значительно обогревается вместе с кухней. Электро-газовые приборы. Рекомендуется использовать как можно чаще и не днем, а ближе к вечеру, когда он излучает тепло.

Уберите ковры и теплые покрывала

Если есть возможность, лучше из комнаты делать ковры и дворцы. Шерстяные и синтетические покрывала, накидки на кресла и диваны рекомендуется заменить льняными.

Установить спальное место

В жару постельное белье нужно менять каждый день, так как оно впитывает пот. Летом рекомендуется использовать белье только из полностью натуральных хлопковых, льняных или шелковых тканей.

Если всех вышеперечисленных мер недостаточно, и в помещении невозможно заснуть от жары, необходимо охладить спальное место.За полчаса до сна в постель кладут пластиковые бутылки или ледяные каблуки. Перед сном их чистят, потому что из-за прямого контакта со льдом можно простудиться. Если все же заснуть не получается, остается только спрятать мокрую простыню.

Утепление помещения

Для длительного охлаждения помещения необходима теплоизоляция. Если при строительстве дома теплоизоляция квартиры не предусмотрена, ее следует установить при ремонте (для квартир последних этажей очень важна изоляция мансарды).В помещении с качественной теплоизоляцией летом температура на 5 ° С ниже, чем на улице. Остекление балкона или лоджии также позволяет защитить квартиру от летнего зноя.

Многие жители многоквартирных домов столкнулись с проблемой охлаждения жилья в жаркое летнее время. Как правило, у тех, кто может себе позволить, есть дорогие кондиционеры, которые эффективно охлаждаются в квартирах. Однако есть и другие, не менее эффективные способы охлаждения помещений доступными вентиляторами.В этой статье мы более подробно рассмотрим, как можно охладить квартиру и свою комнату с помощью вентилятора и создать благоприятный микроклимат в доме или квартире в жаркое время года.

Метод 1

Существует несколько лучших существующих методов, которые позволяют быстро сбить температуру в помещении до более комфортной.

Нам нужен таз с холодной водой, уличный вентилятор, пластиковая бутылка с замороженной водой и откидная марля.

Возьмите марлю и осторожно смочите в холодной воде.После этого необходимо выдавить на веер смоченную марлю. Для этого любой из 4 концов марли нужно опустить в основу для холодной воды, которая будет стоять рядом с вентилятором. После этого включаем вентилятор, и комнатный воздух вместе с циркуляцией охладит комнату. Для достижения максимального эффекта следует поместить в таз пластиковую бутылку со льдом или очень холодной водой. В зависимости от диаметра вентилятора и высоты установки вам нужно будет выбрать размер сетки.

Метод 2

Предлагаем вам еще один действенный метод, который поможет ответить на вопрос — как охладить себя и комнату без кондиционера? Для этого нам понадобится уличный вентилятор и большой резервуар для воды.Лучше всего использовать прохладную воду, и чем больше будет емкость для нее, тем быстрее будет охлаждаться комната. Установите вентилятор в нужное положение и поставьте перед ним емкость с водой. В процессе интенсивного обдува теплым воздухом вода начнет испаряться. И так температура в комнате упадет на 2-5 градусов.

Метод 3.

С помощью уличного вентилятора можно эффективно охлаждать помещения в вечернее или ночное время.Для этого нужно развернуть веер в сторону окна. Таким образом, из комнат будет выходить горячий воздух. В других комнатах вам нужно будет открыть все окна. В этом случае получается сквозняк, когда приток свежего воздуха с улицы выталкивает горячий воздух вентилятором наружу. За счет этого температура в помещении идет с прохладной-уличной.

Метод 4.

Для этого нам понадобится уличный вентилятор и пустые пластиковые бутылки на 1,5-2 литра. В пластиковые бутылки налить прохладную воду и заморозить.После этого ставим в каждую комнату по бутылке с замороженной водой. В жилом помещении устанавливаем уличный вентилятор, который будет более эффективно охлаждать помещение. Когда вода растает, ее нужно снова перелить в пластиковые бутылки морозильной камеры и повторить процедуру еще раз.

Наконечник 1.

Для сохранения прохлады и свежести в помещениях нужно делать это как можно чаще. влажная уборка Все комнаты. Как правило, влажную уборку холодной водой правильно проводить ранним утром, когда о комнатах еще не слышно.

Наконечник 2.

Шторы в комнатах можно смочить чистой прохладной водой. Этот не менее эффективный метод позволяет снизить температуру в помещении. Для этого необходимо с помощью обычного пульверизатора или иным способом обрызгать шторы холодной водой. При сильной жаре лучше всего повторять процедуру как можно чаще.

Наконечник 3.

Толкаемые окна со светоотражающей пленкой. В солнечных лучах необходимо наклеить на все окна светоотражающие пленки, которые защитят комнату от попадания прямых солнечных лучей.Таким образом, температура в комнатах будет долгое время оставаться благоприятной.

Мы рекомендуем:

С каждым годом лето становится все жарче и жарче. Становится невозможным находиться ни в квартире, ни на улице. Хорошее спасение в этом случае — кондиционер. Но, к сожалению, не у всех есть возможность его приобрести. В этом случае не стоит отчаиваться, существует множество способов охладить квартиру без кондиционера. Тогда вы останетесь довольны, и вам не придется тратить большие деньги на покупку дорогостоящего устройства, которое, к тому же, не совсем безопасно.

Как сделать тепло не уходя в квартиру

Предотвратить жару в квартире можно самыми простыми способами.

Выше перечислены самые простые и полезные для здоровья методы, не требующие особых усилий и денежных затрат для достижения прохлады в помещении в период жаркого лета. Но есть способы и посложнее, эффект от которых вас устроит на все 100%.

Вентиляция в квартире своими руками

Из эффективных способов добиться свежего воздуха в квартире, не прибегая к покупке кондиционера, является приточная вентиляция.Для его установки потребуется приточный вентиляционный клапан. Для подобной системы удобно, что воздух из квартиры выходит на улицу, а с улицы в дом поступает свежим и чистым. Это устройство абсолютно бесшумно, не потребляет электроэнергию, дополнительно фильтрует воздух.

Перед тем, как приступить к установке такой вентиляции, необходимо проверить, насколько исправна штатная система вентиляции. Сделать эту операцию не составит особого труда.Достаточно просто открыть входную дверь и прикрепить к выхлопу бумажку. Если бумага задерживается внутри или она «торчит», то с вентиляцией все в порядке, и работает нормально. Теперь можно приступить к установке вентиляционного клапана.

Необходимо учитывать клапан клапана Следует так, чтобы воздух от него направлялся в батарею отопления.

Монтаж приточной вентиляции необходимо начинать с выбора и разметки места установки. Пустой корпус необходимо предварительно прикрепить к месту крепления, где будет выходить воздух.После точной разметки можно приступать непосредственно к установке. Для этого вам понадобится перфоратор или мощная дрель, чтобы пробить стену через отверстие диаметром около 6 см. В это отверстие вставляется изоляция трубы и труба для забора. Затем корпус надевается на всасывающую трубку, но так, чтобы она не касалась трубки. После делается разметка для крепежа. В разметке высверливаются места, в которые потом вставляются дюбели. Прижимая изоляцию, прикручивается сам корпус.В корпус вставляется деталь, отвечающая за поглощение шума, а сверху надевается крышка. Завершающим этапом остается только вставить коробку наружу, и настроить подрезку выпускного клапана.

Установить подобную вентиляционную систему достаточно просто. Это один из самых эффективных способов уберечь себя и свою семью от знойной жары. Но стоит отметить, что у принудительной вентиляции есть один существенный минус — она дает эффект только на небольших площадях. И в квартире работать такой системе будет не так качественно.

Недостатки, которые могут быть преимуществами

Практически в каждом подъезде есть подвал. А подвал, в свою очередь, одно из самых холодных мест. Воздух в нем сырой и ощущать эту прохладу одно удовольствие. Жильцы первых этажей часто жалуются, что в квартире холодно. Свежесть в квартире идет из подвала. Но что из этого можно извлечь. Летом в комнатах всегда будет нормально, ведь воздух в квартиру можно подтянуть из подвала.А зимой, не в чем виноват, застелить пол коврами или усилить работу радиаторов с помощью утеплителя.

Охлаждение из подвала распределяется по остальным квартирам, но в этом случае вам потребуется хорошая общая вентиляция и вытяжка. Другой способ проверки рентабельности системы вентиляции Это решающий матч. Когда в системе нет проблем, пламя спички будет отклоняться в сторону рисунка. И если пламя остается на месте, нельзя отказываться от тотальной вентиляции, так как она находится в неисправном состоянии.

Таким образом, жильцы первых этажей могут порадоваться тому, что под ними находится подвал. Это позволит сэкономить приличные деньги, так как о покупке кондиционера можно не думать. Вот так явный недостаток может стать хорошим преимуществом.

Вентиляторы, а что лучше подойдет для квартиры

Самый распространенный способ, демонстрирующий, как охладить квартиру без кондиционера, — это вентилятор. Это эффективная альтернатива кондиционерам, тем более что купить ее может каждый.Не забудьте купить кондиционер — это только половина конца. Основная головная боль — это еще и его установка.

Таким образом, более 50% населения предпочитают покупать более дорогой вентилятор, чем самый дешевый кондиционер. Принцип его работы довольно прост: перемещать воздух в помещении с помощью лопастей, которые вращаются с большой скоростью. Но прежде чем приобретать веер, нужно понять, какой из его видов вам больше подходит.

Разница в вентиляторах:

в дизайне;
на месте установки;
в зависимости от того, как вращаются лопасти;
в зависимости от давления.

Две основные характеристики, на которые стоит обратить внимание при выборе вентилятора, — это место установки и конструкция самого устройства. По конструкции вентиляторы бывают осевые, диаметральные и центробежные.

В осевых вентиляторах колесо с лопастями находится в цилиндрическом кожухе. Таким образом, воздушный поток распространяется параллельно оси вращения, а за счет наличия резервуара на выходе аэродинамические характеристики такого вентилятора выше, чем у других.Такая конструкция потребляет небольшую мощность.

Диагональные конструкции не имеют особых отличий от осевых. Разница только в том, как течет поток воздуха. Воздух поступает на лопасти вентилятора в осевом направлении, а выходит по диагонали. Такая конструкция вентилятора менее шумная.

Центробежные вентиляторы самые сложные конструкции. Лопасти расположены в спиральном кожухе, и воздух стремится двигаться к центру этого колеса. После того, как воздушный поток прошел через спиральный кожух, он направляется к выпускному отверстию.В многоэтажных домах устанавливаются вентиляторы центробежного типа.

По расположению вентиляторов имеется широкий выбор. Это могут быть вентиляторы для кухни, туалета, ванной, камина, крыши, вентиляторы, висящие на окнах, стенах или потолке. Есть еще бытовые вентиляторы или промышленные. Но наиболее распространенным и эффективным средством просмотра, чем можно охладить квартиру, является канальный вентилятор. Устанавливается внутри воздуховода. Его главный плюс, помимо эффективной работы, это то, что его можно построить самостоятельно, не прибегая к помощи специалистов.Тем более что они выпускаются разных размеров и за счет многослойной стены такой вентилятор все равно бесшумный.

Можно сделать вывод, что не стоит платить бешеные деньги за покупку и установку кондиционера, если есть много способов пережить жаркое лето в квартире.

1. В том, что ваш дом превратился в филиал финской сауны, виноваты прямые солнечные лучи, которые проникают через окна и нагревают воздух. Прежде всего, вышка окна или опускание на них жалюзи.Лучше всего в жару живут люди, у которых плотные белые льняные шторы. Белый отражает солнечные лучи, а лен, по поверьям людей и продавцов льна, охлаждает воздух.

2.Ордое надежный способ Притвориться солнышком — заказать тонировку окон. На стекло наклеивается защитная пленка, и вы можете увидеть свой двор в милых голубых тонах (впрочем, цвет, в котором вы предпочитаете наблюдать за соседскими старушками, вы можете выбрать любой). Главное не переставлять и не делать тонировку слишком густой: в пасмурную темную погоду ваше отречение будет темным и унылым.

3. Это лень возиться с тонировкой, предлагаем повозиться с фольгой и двусторонним скотчем. Окна оклеивают фольгой, выходящие на солнечную сторону, создавая чудесный шелестящий телик. Специалисты советуют липкую ленту не на стекло, а на раму; Домработница, моющая вам окна, скажет спасибо.

4. Оконные проемы должны быть закрыты для уменьшения поступления теплого воздуха с улицы. Проветривать комнату лучше всего рано утром, перед восходом солнца или поздно вечером.Самые находчивые обязательно оставят окна открытыми на всю ночь.

В жару лучшее время — влажная уборка
5. Для сохранения влаги и прохлады рекомендуем украсить интерьер мокрыми полотенцами, сотканными тут, а потом там. Можно просто намочить занавески и иногда сбрызнуть их из пульверизатора водой с освежающим ароматом мяты или цитрусовых (пара капель ароматного масла на бутылке с водой). В рамках программы по увеличению влажности в доме пришедшие к вам девушки гуляют по территории исключительно в мокрых рубашках.И они классные, и есть на что посмотреть.

6. Чаще заходит домработница (может и в сухой майке). Дело в том, что в жаркую погоду лучше всего производить влажную уборку каждый день: хотя бы протирать дверные ручки прохладной водой. И заодно попросите ее избавиться от ковров (у вас есть ковры? Входная дверь не в счет). При температуре выше 25 градусов по дому легче ходить, как толстому льву, босиком. Ковры испортят все ощущение чудесного холода от ламината.

7. А все остальное тоже можно приобрести к увлажнителю воздуха, но нужно быть осторожным: в аду вашей жары финская сауна имеет все шансы превратиться в турецкую. Но если вы правильно затемнили окна, скорее всего, увлажнитель будет работать на пользу. Не переусердствуйте: сильная темнота и влажность могут принести в ваше гнездо новые формы жизни, например, плесень на обоях.

8. Требуется убедиться, что в квартире нет сильных источников нагрева воздуха: батареи уже отключились, на кухне плита 4 конфорки не работают сразу, вытащил ламповый телевизор из сети.Лето — самое время заменить пещерный компьютер на блок системы отопления Размер шкафа на удобный планшет.

9. Если приведенные выше советы больше не помогают охлаждать воздух, пора было сделать самодельный кондиционер. Заморозьте воду в пластиковых бутылках и поставьте их на поднос перед вентилятором. Вы можете отправить струйный вентилятор в ту точку космоса, которая больше всего в нем нуждается. Например, на себе. Сменить направление пора в тот момент, когда вы станете оглядываться в поисках свитера.

10.Это пластиковые бутылки со льдом, которые можно отлить в постель. А перед уходом в сон антивысоты снова убирают в морозилку. Вместо хлопкового постельного белья выбирайте шелк — шелк имеет слегка очищающую кожу.

11. Если вас всерьез беспокоят проблемы глобального потепления, в вашем доме высаживают деревья под окнами. Пройдут годы, и благословенная тень от зеленых насаждений упадет на окна. С этой же целью можно развести на балконе цветник. На Собрании ТСЖ предложите перекрасить дом в светлые тона.А что — в жарких арабских странах все так делают.

12.Настолько вспомнишь из школьного курса. Физика, что теплый воздух поднимается вверх. Когда тепло возьмёт верх, низ нижнюю точку. Шаг к низкому дивану или вовсе на однородный пол. Здесь хорошо подумать о погоде.

Целый год люди ждут лета, а в летние месяцы устают от духоты и жары. Квартиры за сутки так отапливаются, что нечем дышать и ощущение, будто в пустыне.Самый логичный способ. Провести это — включить кондиционер.

Но не у всех по самым разным причинам. Да и есть способы, как охладить комнату в жару без кондиционера, ведь наши дедушка с бабушкой жили без него и все было нормально. Обратите внимание на их знания!

Как охладить комнату в жару без кондиционера

Люди по разным причинам отказываются от установки кондиционера. Кто-то пугает ценой, кто-то потреблением электроэнергии, кто-то живет на съемной квартире, кто-то отпугивает рассказами о сухом воздухе или рассказами «сразу заболевает».«

Причина не важна, главное то, что в летнюю жару в помещении такое тепло и образуется такое вещество, что дышать невозможно. И с этим нужно что-то делать, особенно если в квартире есть маленькие дети. К счастью, есть еще много способов охладить комнату и без этого охлаждающего устройства.

Как охладить комнату вентилятором

Вентиляторы кондиционирования намного удобнее и безопаснее. Достаточно включить, и вам сразу станет немного полегче — легкий ветерок подует на тело, устраняя хлам.Только не направляйте его прямо, когда вы вспотели от жары или у вас промокла голова — тело очень быстро остывает и можно заболеть.

Ставьте в ванную — обычно это самая прохладная комната. Тогда воздух выйдет из нее и охладит всю квартиру.

Используя вентилятор, можно создать самодельный кондиционер. Наберите две двухлитровые пластиковые бутылки на 1,5 литра воды, добавьте соль, заморозьте до состояния льда и поставьте перед вентилятором. Свежесть и прохлада от этих бутылок быстро разнесутся по комнате.Не забудьте подставить емкость для конденсата, если не хотите потом вытирать лужу.

Можно и проще — поставить таз с холодной водой прямо перед вентилятором. Вода начнет испаряться, и вентилятор разнесет прохладную влагу по комнате.

Как охладить комнату без кондиционера и вентилятора

В некоторых случаях в доме нет вентилятора, поэтому приходится использовать другие методы. К счастью, их довольно много, поэтому вы довольно быстро снизите температуру в квартире до приемлемого уровня.

1. Создание тени — Обычно тепло в комнате возникает из-за прямых солнечных лучей, которые нагревают воздух через очки. Поэтому первым делом нужно защитить квартиру от них. Для этого вы можете использовать разные методы, в зависимости от ситуации:

Ставьте под дерево окно, если у вас частный дом Или вы живете на первом этаже. Результат виден не сразу, но в будущем вы будете защищены естественным бодрствованием от палящего солнца.
Переверните окна — лучше всего использовать плотные белые льняные шторы. Ведь всем известно, что от светлых поверхностей отражаются солнечные лучи, и считается, что лен охлаждает воздух.
Использование жалюзи — тоже довольно простой и доступный способ. Выбирайте не металлические жалюзи — они нагреваются на солнце и работают как аккумулятор.
Кованые окна с видом на солнечную сторону. Специальная защитная пленка помещается на стекло, и вам больше не страшно палящее солнце.Единственный недостаток — вы увидите мир в других цветах (по умолчанию в голубоватом оттенке). В пасмурную погоду и зимними вечерами в квартире может быть темно даже днем.
Фольга или газета — отличная замена тонировке. С помощью двустороннего скотча закрепите пищевую пленку на окнах, чтобы солнечные лучи не попадали в комнату. Но глобус находится не на самом стекле, а на раме — им проще мыть.

2. Проверить квартиру Только рано утром и поздно вечером, когда на улице падает температура.Днем плотно закрывайте окна и окна, чтобы не пропускать горячий нагретый воздух в квартиру. Ночью окно можно открыть лазером, чтобы было удобнее спать и квартира впитала в себя ночную прохладу.
3. Устроить сквозняк вечером или ночью — лучший способ Охладить воздух в комнате, так как нагретый воздух уходит из квартиры и на его замену приходит новый. И приятно, когда в жару дует легкий ветерок. Но этот способ подходит только для квартир, где окна выходят на другую сторону Дома — тогда свежий воздух будет проходить через вашу квартиру.В противном случае создать осадку сложно.
4. Отключить все источники тепла — плиту и печь лучше без особой надобности не использовать (люди в жару гораздо меньше едят). Телевизор, компьютер, лампочки — все это выделяет много тепла во время работы. Читайте новости и статьи в Интернете с телефона или планшета, и вы сразу почувствуете себя лучше.
5. Закройте полотенцесушитель В ванной плотной материей (одеялом, покрывалом или полотенцем), чтобы тепло от них не распространялось по квартире.
6. Увлажните воздух — влага охладит помещение и снизит температуру. Хотя здесь важно сориентироваться в ситуации — в некоторых ситуациях повышение влажности превращает квартиру в баню. Но если защищать окна от солнечных лучей, все должно быть в порядке.

Увлажнитель — специальное устройство, помогающее поддерживать в квартире нужную влажность. Вы можете найти устройства с самыми разными функциями — ионизация, очистка и т. Д.Так что штука очень полезная.
Вешать в комнате мокрые простыни — старый дедовский метод, который теперь поможет избавиться от жары. Простыни нужно намочить в воде и развесить в разных местах. Можно смочить из пульверизатора для штор, добавив при этом пару капель ароматного масла цитрусовых или мяты. Ткань быстро высохнет на такой жаре, поэтому чистить ее придется часто.
Опустите конец ткани в таз с холодной водой. Принцип работы как и в предыдущем способе, но больше не нужно постоянно распылять ткань вручную.
Свежая пыль, чаще влажной тряпкой, каждое утро протирайте полы холодной водой — это помогает охлаждать комнату и без кондиционера.
Наберите в ванну холодную воду и откройте дверь, чтобы прохлада разошлась по квартире.

7. Утеплить квартиру или дом — Помогает не только согреться зимой, но и прохладно летом.
8. Покрасьте стены в белый цвет. — светлые тона отталкивают солнечный цвет, поэтому если внешние стены будут белыми, то тепло не будет притягиваться в ваш дом.

9. Засыпать в жару — Перед сном нужно проветрить квартиру, потому что вечером на улице становится прохладно. Откройте окна, чтобы создать легкий сквозняк и пропитать комнату свежим воздухом. Для крепкого сна можно остыть и другими способами:

Холодный воздух чаще всего спускается вниз, поэтому лучше спать на полу, если есть возможность.
Используйте подушку с гречкой — она не нагревается, в отличие от обычной.
Отдавайте предпочтение шелковым тканям — простыня приятно охладит ваше тело.
Сделайте грелку холода — наберите в пластиковые бутылки холодную воду, а постель остудите (забейте полотенцем, чтобы не пропиталось постельное белье).
Кровать можно поместить в пакет в пакете и убрать в холодильник, взять на вечер, разложить и нырнуть в прохладное облако.
Положите таз с водой и тряпкой рядом с кроватью — когда станет невыносимо жарко, протрите лицо, уши, шею водителя и занимает место.
Накройте мокрыми простынями, но не слишком холодно — можно заболеть.

Общие консультации

Еще напиток — Во время жары в организме выделяется много жидкости в виде пота, и вам необходимо восполнить ее.
Осторожно с холодными напитками и льдом — холодные блюда и напитки помогают быстро почувствовать себя лучше, но это временный эффект. А если перейти к нему, то может заболеть горло и в дальнейшем появиться осложнения.
Выбирайте свободную легкую одежду из натуральных тканей (хлопок, лен). Думаю объяснения тут тут.
Старайтесь больше бездельничать — в самые жаркие часы заниматься физическим трудом нежелательно.Старайтесь двигаться медленно, не торопитесь, не напрягайтесь — учитесь у животных.
Устройте сиесту — В самые жаркие часы устройте небольшой перерыв и сделайте его, чтобы легче было дожить до прохладного вечера.
Влажное полотенце, обернутое вокруг шеи или головы, помогает снизить температуру тела. Можно использовать гидроизоляцию или обувь, смоченную водой, главное, чтобы промерзшая ткань относилась к телу в местах, где пульс можно простить.

Конечно, такие насадки не так эффективно охлаждаются в вашем доме, но они точно безопасны и проверены временем.Ведь эти советы, как охладить комнату в жару без кондиционера и вентилятора, рассказывали наши бабушки и дедушки. С их помощью можно охладить воздух в комнате и порой наслаждаться летом без неприятных ощущений.

Все о домашней вентиляции, теплообменниках HRV и ERV

Дома, построенные за последние 40 лет в Канаде, относительно герметичны . Раньше мы обычно полагались на неплотные неизолированные стены, чтобы обеспечить свежий воздух и предотвратить появление плесени и грибка, и у них это очень хорошо получалось.

Стоимость и комфорт заставили нас добавить изоляцию, но не обязательно герметизировать наши стены. Безумие этого было быстро осознано, и вскоре после этого пароизоляция стала частью оболочки здания.

Пароизоляция останавливала поток влажного воздуха через стены, это, конечно, приводило к накоплению влаги в домах, а конденсат на окнах был обычным явлением, и его трудно было остановить. Это привело к скоплению плесени и грибка в домах. Современные герметичные дома нуждаются в механической помощи, чтобы остановить повреждение влаги и защитить качество воздуха в помещении, особенно в подвалах, где вентиляция необходима для предотвращения образования плесени.

Есть еще те, кто заявляет, что стены должны дышать и что «дома слишком герметичны», но этот миф полностью ложен и наносит большой ущерб вашему дому. Стены должны высыхать, в идеале в обоих направлениях.

Если зимой держать дверь открытой в щели, естественная конвекция будет втягивать воздух снизу и вытеснять его сверху. Ваш дом будет вести себя аналогичным образом, это называется эффектом стека.

Теплый воздух поднимается вверх, вытесняя воздух из верхней части дома и втягивая холодный воздух снизу, чтобы заменить его.Насколько сильно изменится воздух, зависит от того, насколько хорошо герметичен ваш дом.

В то время как естественная конвекция предлагает определенное количество свежего воздуха, для большинства новых домов этого просто недостаточно. Правильно закрытые дома требуют наличия систем механической вентиляции для удаления влаги и обеспечения жителей достаточным количеством свежего воздуха.

Системы вентиляции — Что такое HRV?

Системы механической вентиляции известны как теплообменники , HVAC (отопление, вентиляция и кондиционирование воздуха) или HRV (вентиляторы с рекуперацией тепла).Эти системы предназначены для удаления влаги и подачи свежего воздуха в ваш дом, который предварительно нагревается выходящим воздухом.

Ядро HRV имеет небольшие отдельные каналы, через которые проходит воздух, что позволяет предварительно нагреть входящий воздух выхлопным воздухом. Здесь нет нагревательных змеевиков, вы просто управляете вентиляторами, поэтому они относительно дешевы в эксплуатации. И вы, безусловно, сэкономите деньги в целом, так как нагревание влажного воздуха потребляет много энергии.

В зависимости от качества машины, которую вы покупаете, вы можете рассчитывать на возмещение от 50% тепла воздуха до 95%.Планируйте потратить около 2000 долларов на установку, это достаточно эффективный вариант. Вдвое больше, чем у высокопроизводительных моделей с алюминиевым сердечником, который проводит тепло лучше, чем пластиковый.

Вентиляционные системы — что такое ERV?

Вентиляция с рекуперацией энергии ( ERV ) — это процесс обмена энергией, содержащейся в обычном вентиляторе, забираемом несвежим или влажным воздухом из домов, и ее использование для обработки (предварительного кондиционирования) поступающего наружного свежего воздуха в жилых и коммерческих системах отопления, вентиляции и кондиционирования воздуха.В теплые дни система ERV предварительно охлаждает и осушает, в то время как в зимний период системы ERV увлажняют и предварительно нагревают входящий воздух снаружи дома. Одним из преимуществ использования рекуперации энергии в США является возможность соответствовать стандартам вентиляции и энергопотребления ASHRAE, одновременно улучшая качество воздуха в помещении и снижая общие рейтинги HVAC и потребности в энергии.

Технология

ERV — это не только эффективное средство снижения затрат на электроэнергию и отопление и охлаждение, но и позволяет использовать меньшее оборудование.Кроме того, системы ERV позволяют поддерживать идеальную относительную влажность от 40% до 50% в домашних условиях. Этот диапазон может поддерживаться более или менее во всех условиях, с единственной потерей энергии для воздуходувки, которая преодолевает падение давления в системе.

Если вам нужна помощь в выборе между системой HRV и ERV, см. Здесь

Качество воздуха в помещении важно по многим причинам:

Предотвращение проблем с влажностью, таких как гниль и плесень
Предотвращение повреждения окон конденсатом
Профилактика респираторных заболеваний, вызванных внутренними загрязнителями
Снижение затрат на отопление за счет отказа от нагрева избыточного водяного пара, который будет вытекать из вашего дома.

Идеальный уровень влажности:

Наряду с удалением загрязняющих веществ из воздуха, слишком много или слишком мало влаги в наших домах влечет за собой последствия для здоровья. Есть бактерии, вирусы, плесень и клещи, которые появятся на любом конце спектра, если ваш воздух слишком влажный или слишком сухой.

Обычно считается, что относительная влажность в диапазоне от 35 до 50% является наилучшей для предотвращения большинства рисков для здоровья и раздражителей.Она достаточно высока, чтобы у вас не было потрескавшейся мебели, потрескавшихся губ или постоянных кровотечений из носа, и она не слишком влажная для комфорта, конденсации или потребления тепла.

Если вы живете в старом доме, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство. Если вам хорошо, воздух хорошо пахнет, а из окон не капает, расслабьтесь.

Для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который в большинстве хозяйственных магазинов будет стоить вам от 20 до 30 долларов.Если у вас есть проблема, немного взломайте окно, пока не разберетесь с ней. Для решения некоторых из этих проблем доступны увлажнители, осушители и очистители воздуха.

Осушитель будет стоить от 200 до 300 долларов в месяц, а эксплуатация — от 10 до 15 долларов в месяц. Эти дополнительные затраты, вероятно, будут сведены на нет за счет экономии тепла, поскольку для нагрева влажного воздуха требуется гораздо больше энергии, чем для нагрева сухого воздуха.

Если вы планируете самостоятельно выполнить проект по установке HRV или ERV, сначала проведите исследование, чтобы определить правильное размещение вентиляции.Например, воздухозаборник в ванной, а не простой вытяжной вентилятор, будет означать нагретый входящий воздух вместо того, чтобы просто создавать отрицательное давление и позволять холодному воздуху находить свой собственный путь каждый раз, когда кто-то включает вентилятор.

Конечно, если у вас есть воздухозаборник, вам не нужно устанавливать вентилятор для ванной, просто установите таймер, чтобы вы и ваши гости могли его включить. Воздухозаборник на кухне или рядом с ней помогает собирать общую влагу и загрязнения, но не подключайте ее к вытяжке.Посылать кулинарный жир через дорогой теплообменник — не лучший вариант.

Что касается монтажа воздуховодов, гибкие трубки дешевле и с ними легче работать, но они могут быть довольно шумными, а ребра замедляют движение воздуха, заставляя ваш воздухообменник работать тяжелее.

Поскольку вентиляционные отверстия для свежего воздуха лучше всего размещать в жилых помещениях и спальнях, вы можете обнаружить, что они оправдывают дополнительные затраты на массивные воздуховоды просто для снижения шума.

Дополнительные статьи о высокоэффективных домашних системах вентиляции для пассивных домов и домов с сертификатом LEED см. Здесь из EcoHome

Руководства по экологическому строительству

Amazon.com: #recuperator — Цветная керамическая ручка и внутренняя часть кофейной кружки с хэштегом на 11 унций, черный: Home & Kitchen

Цена:

22 доллара.99 +16,98 $ перевозки

Материал	Керамика
Цвет	Чернить
Марка	Подарки Knick Knack

Убедитесь, что это подходит введя номер вашей модели.
ПРОЧНЫЙ И ПРОЧНЫЙ — Наша кофейная кружка на 11 унций отличается прочной конструкцией, чистым и изысканным внешним видом, яркой яркой окраской и идеальной печатью. Керамика премиум-класса, использованная в процессе производства, придает этой кружке приятный вид. Ручка гладкая и идеально подходит для рук любого размера.
ИДЕАЛЬНЫЙ ПОДАРОК - это отличная возможность сделать подарок на День святого Валентина, Рождество, День матери, День отца, дни рождения, свадебные подарки или любой подарок на праздник.Он даже отлично подходит для групп, корпоративных мероприятий, мальчишников или девичников, вечеринок и многого другого.
БЕЗОПАСНОСТЬ — ПРЕЖДЕ ВСЕГО — эту кружку можно мыть в посудомоечной машине и использовать в микроволновой печи. Это означает, что вам не нужно добавлять посуду в и без того огромную кучу посуды в мойке. Вы можете выпить, не заботясь о нем, а затем бросить его в посудомоечную машину.
ИДЕАЛЬНОЕ КАЧЕСТВО ПЕЧАТИ — Все изображения печатаются с использованием нашей новой технологии чернил на основе нетоксичных красителей. Это означает, что отпечаток никогда не может отслоиться или потускнеть, потому что он станет одним целым с кружкой.Мы проверяем качество каждого товара перед отправкой, чтобы убедиться, что это максимально возможное качество.

Самодельный рекуператор для загородного дома с КПД 80% / Хабр

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Инструменты и материалы

Схема изготовления

Как увеличить КПД

Рекомендации

Рекуператор своими руками — теплообменник, рекуперация

Технология изготовления

Дополнительные рекомендации

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

Преимущества системы вентиляции с рекуперацией

Типы рекуператоров

Пластинчатый

Чертёж и схема работы

Децентрализованный

Чертёж и принцип работы

Роторного типа

Схема устройства и работы (система воздух-воздух)

Какой выбрать для квартиры или дома

Как сделать пластинчатый рекуператор своими руками?

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Самодельный рекуператор своими руками — Кондиционеры Gree

Особенности и принцип работы рекуператора

Эффективность рекуператора

Основные типы конструкций рекуператора

Самостоятельное изготовление рекуператора

Преимущества и недостатки самодельного рекуператора

Инструменты и материалы для изготовления рекуператора своими руками

Чертежи для изготовления рекуператора своими руками

Сборка рекуператора

Расчет мощности рекуператора

Схема изготовления рекуператора

Параметры теплообменников рекуператоров

Пошаговая инструкция изготовления пластинчатого рекуператора

Пошаговая инструкция изготовления коаксиального рекуператора

Пошаговая инструкция изготовления реверсивного рекуператора

Пошаговая инструкция изготовления роторный рекуператора

Правила монтажа рекуператора

Этапы монтажа рекуператора

Как увеличить КПД рекуператора

Рекомендации по изготовлению рекуператора своими руками

Заключение

Читайте также:

Рекуператор своими руками

Что такое рекуператор?

Как сделать рекуператор своими руками.

1. Пластинчатый рекуператор своими руками.

2. Трубчатый коаксиальный рекуператор своими руками.

Рекомендую прочитать:

Рекуператор воздуха для дома своими руками

Что представляет собой рекуператор

Классификация рекуператоров

Рекуператор роторного типа

Пластинчатые рекуператоры

Подготовка к изготовлению и материалы

Последовательность работ

Рекуператор воздуха — что это такое, зачем и как сделать своими руками?

Рекуператор воздуха — что такое

Что такое рекуператор ??

Классификация прибора

Рекуператор роторного типа

Рекуператор пластинчатого типа

Приточно-вытяжная установка с рекуператором

Функции, работа, задачи

Рекуператор своими руками

Как построить — Теплообменник перекрестного потока воздух-воздух своими руками HRV

Комментарии

Рекуператор воздуха — теплообменник — своими руками

Восстановление. Типы рекуператоров | Сервер Сервис

Естественный рекуператор тепла или бесплатное кондиционирование для загородного дома. Мобильный кондиционер

Защита от солнечного света

Защита от горячего воздуха

Увлажняют воздух в квартире

Выключить электрические и газовые приборы

Уберите ковры и теплые покрывала

Установить спальное место

Утепление помещения
