Как установить обратный клапан?

1. Главная
2. Информация
3. Статьи
4. Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

• необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
• резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
• устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

• на насосное оборудование;
• на водонагреватель;
• на водомер;
• на канализацию;
• на отопление;
• на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

• Бак водонагревателя должен быть пуст.
• Основной доступ к воде необходимо перекрыть.
• Водонагреватель должен быть полностью обесточен.

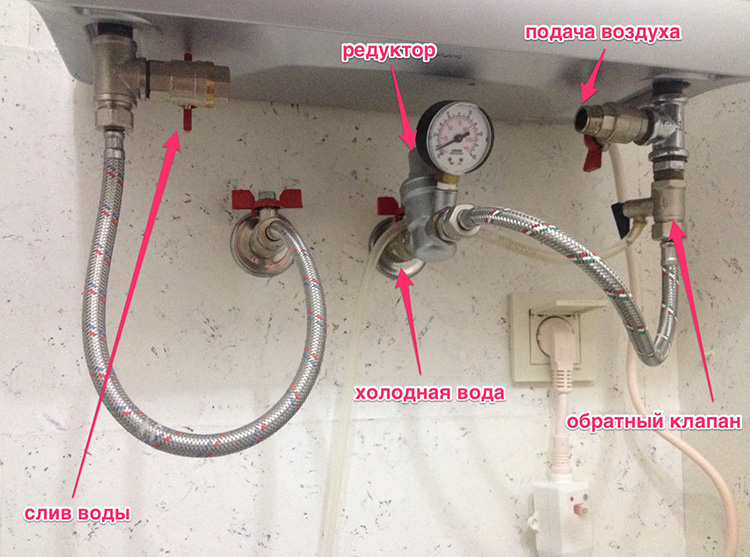

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

• устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
• подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Содержание

1. Устройство и принцип работы
2. Виды обратных клапанов
3. Где устанавливают данное устройство?
4. Как выбрать клапан для домашнего трубопровода
5. Монтаж в основную магистраль

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
• в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Как установить обратный клапан дренажного насоса: 5 шагов и советов

Если ваш дом или бизнес находится в районе, подверженном наводнениям, дренажный насос — одна из самых важных вещей, которую вы можете установить. Впервые они были изобретены в 1946 году как средство предотвращения скопления воды путем откачивания ее из здания или сооружения. Дренажные насосы должны работать должным образом, чтобы быть эффективными. Когда компоненты изнашиваются, вы рискуете сбоем в работе системы и неожиданным повреждением водой. Обратный клапан водоотливной помпы является одним из обязательных элементов системы.

Наши технические специалисты готовы помочь вам Расписание онлайн сегодня

Что такое обратный клапан для дренажного насоса? Это устройство, которое предотвращает повторное попадание воды в напорную трубу, когда насос не работает. Это предохраняет вашу систему от повторной перекачки одной и той же воды снова и снова. Установка обратного клапана дренажного насоса — простой процесс, но вы должны знать, что делаете. Неправильная установка может привести к выходу насоса из строя и повреждению системы. Приведенные ниже шаги проведут вас через процесс замены, чтобы вы могли быть уверены, что ваш дренажный насос работает должным образом.

Содержание

Основы обратного клапана

Обратный клапан для дренажного насоса также известен как «обратный клапан». Это потому, что они предотвращают попадание воды обратно в напорную трубу, когда двигатель завершает откачку. Обратные клапаны обычно изготавливаются из металла или твердого пластика. Вы можете найти их прикрепленными к напорной трубе, хотя некоторые из них могут быть установлены в верхней части насоса.

Когда обратный клапан водоотливного насоса не работает, вода течет обратно из нагнетательного трубопровода в приямок водоотливного насоса. Это означает, что ваша система перекачивает одну и ту же воду снова и снова. Таким образом, обратный клапан может сократить расходы на электроэнергию и продлить срок службы вашего двигателя.

Если ваш дренажный насос часто работает, это может быть признаком того, что ваш обратный клапан нуждается в замене. Кроме того, если вы считаете, что ваш клапан протекает, вы можете налить немного воды в яму и подождать, пока он не сработает. Проверьте наличие влаги вокруг клапана, а также осмотрите другие трубы на наличие утечек.

Советы и рекомендации: Способы замены обратного клапана дренажного насоса

Этапы установки обратного клапана

Если возможно, слейте всю воду из приямка дренажного насоса. Затем обязательно отключите электричество в системе. Если вы отключаете устройство от сети, убедитесь, что шнур находится вдали от стоячей воды.

Подберите нужные детали

Сначала вам нужно знать, какие детали покупать, в том числе обратный клапан водоотливного насоса нужного размера, чтобы он соответствовал диаметру трубы. На трубе из ПВХ часто напечатаны ее размеры. Если это не так, измерьте конец выпускной трубы и купите соответствующий заменяющий обратный клапан. Большинство из них имеют размер от 1 1/4 до 1 1/2 дюйма.

Вам потребуются муфты из ПВХ и гайки, с помощью которых можно присоединить неподходящий обратный клапан водоотливного насоса к дренажной трубе. Также вам понадобится клей для ПВХ, наждачная бумага и ножовка или труборез.

Определение положения

Если вы не заменяете, а устанавливаете новый обратный клапан, убедитесь, что у вас есть правильная труба, ведущая от дренажного насоса за пределами вашего дома. Чем ближе вы сможете расположить обратный клапан к насосу, тем лучше. Это ограничивает количество воды, которая может скапливаться между приямком и клапаном. Чтобы определить, сколько трубы нужно удалить, измерьте расстояние от одного соединения до другого. Если вы приобрели клапан с хомутами для шлангов, измерьте расстояние между каждым комплектом.

Советы и подсказки: Как сохранить температуру в доме холодной летом

Разрежьте трубу

Используйте труборез или ножовку, чтобы разрезать трубу там, где вы хотите установить обратный клапан. Если вы не уверены в количестве, которое следует удалить, начните с малого, а затем, если необходимо, отрежьте дополнительные сегменты. Если вы заменяете старый клапан металлическими хомутами, ослабьте их и снимите устройство. Если клапан был зацементирован, попробуйте нагреть клей феном, затем ослабьте клапан плоскогубцами.

Установите запасной клапан

Проверьте, подходит ли обратный клапан по длине. Затем отшлифуйте концы каждой секции трубы, пока они не станут гладкими. Поместите гайки из ПВХ, а затем муфты на каждый край концов трубы. Если обратный клапан поставляется с резиновыми уплотнительными кольцами, вставьте и их на место. Затем установите обратный клапан и затяните хомуты шлангов. Наконец, поверните муфты по часовой стрелке, чтобы затянуть соединения.

Убедившись, что все плотно прилегает, снимите клапан. Нанесите ПВХ-клей на поверхность муфт, где соединяется клапан, и соберите конфигурацию. Дайте клею высохнуть в течение нескольких часов, прежде чем запускать дренажный насос.

Проверка обратного клапана

Снова включите насос и проверьте его работу. Снова налейте воду в яму и подождите, пока она не включится. Вы можете услышать, как внутренняя заслонка обратного клапана поднимается, а затем останавливается.

После того, как насос спустит воду, проверьте, не попадает ли вода в яму. Если утечек нет и нет, значит, установка обратного клапана для дренажного насоса прошла успешно.

Не ждите замены компонентов водоотливного насоса

Теперь, когда вы знаете, как установить обратный клапан водоотливного насоса, вы можете вернуть свою систему в рабочее состояние. Если по какой-либо причине вы чувствуете, что замена обратного клапана своими руками выходит за рамки вашего опыта или уровня комфорта, наймите профессионала для выполнения этой работы. Вы будете знать, что все сделано правильно и что ваш дренажный насос будет работать правильно.

Наши местные сантехники предоставляют различные виды сантехнических услуг, такие как ремонт дренажного насоса, замена канализационных линий, прочистка стоков и ремонт водонагревателей. Мы можем работать с любой системой, независимо от ее возраста и производителя. Свяжитесь с нами сегодня, чтобы получить предложение по ремонту дренажного насоса или замене компонентов.

Советы и идеи: Почему моя центральная система кондиционирования воздуха замерзла?

Как я заменил обратный клапан дренажного насоса

Когда я переехал в свой дом, я понял, что обратный клапан дренажного насоса необходимо заменить. Он был установлен на высоте 3 фута над насосом, снаружи ямы и над полом. Это означало, что мой насос работал больше, чем нужно. Посетите наш блог об обратных клапанах для погружных насосов, чтобы узнать о них больше.

Присоединяйтесь ко мне в выборе обратного клапана и в процессе установки. Поскольку я никогда не делал этого раньше, я узнал некоторые вещи, которые облегчат вам задачу.

Выбор обратного клапана

Принимая решение о том, какой обратный клапан для дренажного насоса выбрать, я рассмотрел два разных: часть А (слева) и часть В (справа). Часть A использует компрессионное соединение и может быть установлена ​​на трубе 1-1/4” или 1-1/2”. Как правило, это более дорогой вариант, но не требует дополнительных инструментов. В части B используются гибкие чехлы, менее дорогие, и для затягивания хомутов вокруг трубы требуется гаечный ключ или отвертка.

Для своего использования я выбрал Часть А, потому что не требовалось никаких дополнительных инструментов, и она была более компактной, чем Часть В, занимая немного меньше места в трубопроводе. (Это действительно зависит от предпочтений.)

Что мне понадобилось на замену

Обратный клапан дренажного насоса

Труба — Поскольку мой старый обратный клапан был установлен на высоте 3 фута над водоотливным насосом, я решил заменить всю трубу, чтобы сократить соединения, которые могут протекать по дороге.

Колено – Для поворота на 90° от вертикальной сливной трубы к горизонтальной трубе, проходящей через стену для стока наружу.

Пила – Чтобы отрезать трубу до нужной длины.

ПВХ-клей – Для вклеивания трубы в колено.

Отвертка – Для удаления старого обратного клапана.

шагов, которые я сделал

1. Слил воду из ямы.
   Поднятие поплавка, чтобы включился водоотливной насос и откачал воду из приямка.
2. Отключено питание насоса.
3. Отрежьте трубу в колене.
4. Отсоединил старый обратный клапан и слил воду из трубы.
   Сначала я перерезал колено, в результате чего незакрепленная труба осталась заполненной водой при отсоединении обратного клапана. Я бы порекомендовал сначала отсоединить обратный клапан и слить воду, чтобы вода не вылилась через верхнюю часть трубы.
   Чтобы слить воду, я рукой удерживал заслонку открытой и давал воде стечь.
5. Извлекли насос из ямы и обрезали трубу до места установки нового обратного клапана.
   Я вырезал чуть выше максимального уровня воды в яме перед запуском насоса, примерно в 1 футе от насоса.
6. Установил обратный клапан на трубу, прикрепленную к насосу.
   Поскольку я выбрал компрессионный обратный клапан, я обязательно надел компрессионную гайку на трубу перед корпусом обратного клапана.
   Выполняя этот шаг, я убедился, что стрелка, определяющая поток, указывает правильное направление.
7. Вставил новую трубку в верхнюю часть обратного клапана.
8. Поместите насос обратно в яму.
   Убедитесь, что поплавок не закрыт стенами или чем-либо еще в приямке.
9. Верхнюю трубу расположил рядом с выпускным отверстием в стене.
10. Приклеил колено к горизонтальному отводу.
11. Обрежьте вертикальную выпускную трубу примерно на дюйм больше, чем нижняя часть колена, чтобы ее можно было приклеить внутрь.
    Я должен был сначала приклеить его к вертикальному выпуску, так как трубу нужно было отрезать длиннее и вставить в колено. Это было непросто, так как локоть уже был приклеен на место.
12. Приклеил вертикальную трубу к отводу, завершая выпускной трубопровод.
13. Засыпал яму, чтобы проверить свою работу.
    Я заметил небольшую утечку, и мне пришлось подтянуть компрессионные соединения на обратном клапане.
