На небольших кухнях остро стоит вопрос экономии пространства, поэтому часто при покупке бытовой техники выбор падает на встраиваемую. Одним из вариантов является встраиваемая вытяжка. Она занимает мало места и вписывается в любой интерьер, так как часто устанавливается в специальный шкаф.

Главное преимущество таких приборов — это минимум шума. К минусам относится высокая стоимость, которая складывается из‑за особенностей ее конструкции.

Установка вытяжки — довольно трудоёмкий процесс, но при должной сноровке, учитывая советы профессионалов, работу можно выполнить своими руками.

Виды вытяжек

Прежде всего перед покупкой следует определить место варочной панели, так как вытяжка устанавливается непосредственно над ней. От места установки также зависит выбор моделей вытяжек.

По типу расположения вытяжки можно разделить на такие виды:

  • Плоская. Небольшая, работает на основе фильтров, через которые проходит воздух. Фильтры надо регулярно менять, чтобы прибор прослужил дольше.
  • Купольная. Устройство достаточно крупногабаритное. Подходит для кухни крупных размеров с большим потоком воздуха.
  • Встроенная. Самая распространенная среди представленных. Она устанавливается в специальный шкафчик и удачно впишется в любой интерьер.

Какой тип вытяжки выбрать будет зависеть от размера кухни. Для небольших помещений подходят плоские и встроенные.

Выбрать воздуховод

Для прибора характерны некоторые особенности самого вытяжного устройства, например, наличие фильтров. Фильтры бывают:

  • органические;
  • синтетические;
  • металлические;
  • бумажные.

Эффективность работы вытяжной системы зависит от воздуховода. Воздуховоды бывают следующих видов:

  • гофрированные
  • пластиковые

Вначале выбирают вентиляционный канал, учитывая размеры и форму. Чаще всего выбирают следующие варианты: гофрированный или пластиковый воздуховод, который также может быть круглой или прямоугольной формы.

Пластиковый прямоугольный канал под вытяжку на кухне имеет хорошую пропускную способность и помогает максимально сэкономить пространство помещения.

В процессе монтажа гофры не используются колена, а значит, будут отсутствовать завихрения вытяжки. Деформация гофры — тоже плюс, так как из нее можно делать прямоугольник из изначально круглой формы. Минус — шум устройства во время использования.

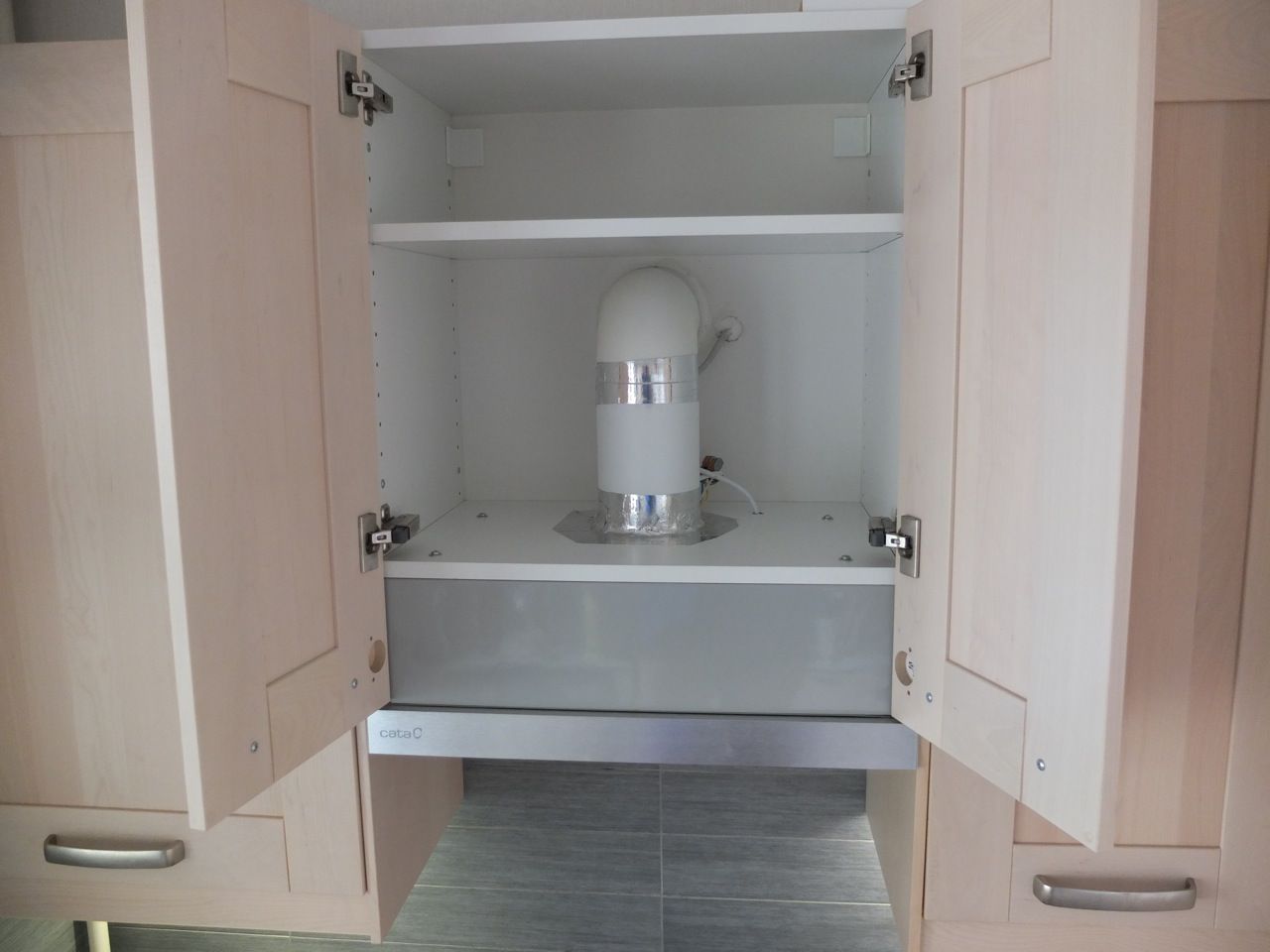

Особенности установки встроенной вытяжки

У монтажа встраиваемой вытяжки в шкаф имеются некоторые особенности:

  • Вытяжка должна быть расположена над варочной поверхностью.
  • Лучше заказать шкаф без дна. В потолке и средней полке проделывают отверстие, через которое проходит шланг.
  • Крепление шкафа осуществляют на шурупы.
  • Вытяжка устанавливается не ниже 70 см от варочной поверхности.

Установка встраиваемой вытяжки в Москве

Компания HANDS проводит монтаж встроенной вытяжки в Москве. Делаем быстро и чисто.

Установить встраиваемую вытяжку легко! Свяжитесь с нами, и наши мастера выполнят работы по монтажу на высшем уровне и по приемлемым ценам.

монтаж и установка своими руками, самые тихие модели

Встроенная вытяжка экономит кухонное пространство и делает интерьер более стильным

Встраиваемая вытяжка на кухню стала довольно популярной, поскольку она прекрасно подходит к любому интерьеру. У покупателей есть возможность подобрать нужную форму, тип и оснащение вытяжной системы. При этом благодаря встроенной конструкции вытяжка будет гармонично вписываться в дизайн и не займет много места.

На что нужно обратить внимание

Встроенная вытяжка для кухни должна не только иметь привлекательный внешний вид, сочетаясь с образом помещения, но и хорошо выполнять свои основные функции.

Поэтому ее технические характеристики очень важны, и вот на что нужно обратить внимание:

  • Подходящие размеры с учетом установленной плиты. Они могут колебаться от 50 до 90 см.
  • Количество уровней регулировки мощности.
  • Производительность вентилятора. На этот показатель нужно обратить внимание по той причине, что с увеличением мощности вытяжки будет расти и уровень шума
    .
  • Количество встроенных фильтров (от 1 до 4).
  • Формат встройки. Вытяжку можно монтировать как в горизонтальной, так и вертикальной плоскости.
  • Наличие дополнительных функций. Есть возможность заказать вытяжную систему с таймером, подсветкой, дистанционным управлением и другими удобным функционалом.

Размер вытяжки нужно подбирать с учетом диаметра варочной поверхности

Примечание. Несмотря на свои компактные размеры, встроенная вытяжка для кухни будет столь же эффективной, как и привычные объемные конструкции. Качество фильтрации воздуха не снизится.

Перед тем, как приступать к монтажу системы в навесной шкаф, нужно учесть расстояние до варочной поверхности:

  • Если речь идет о газовой плите, то данный показатель может изменяться в пределах 65-80 см.
    Но лучше устанавливать вытяжку на высоте 75 см.
  • В случае с электроплитой нужно ориентироваться на 60-80 см. Наиболее оптимальным также считается свободное пространство в 75 см.

Чтобы вытяжка поглощала все запахи, нужно правильно определить ее высоту от уровня варочной поверхности

Если пренебречь этими стандартами, то можно столкнуться с такой проблемой, как перегрев встраиваемой вытяжки на кухне. В этом случае появится риск возникновения пожара.

Популярные виды

Вытяжная система, которая встраивается в гарнитур, имеет несколько вариантов реализации. То есть для конкретной кухни можно подобрать максимально удобную и практичную модель.

Совет. При выборе вытяжки для кухни — встраиваемой в шкаф, или других моделей, нужно брать в учет планировку мебели. Важно, чтобы вытяжка не занимала место, нужное для хранения вещей, и не мешала процессу передвижения во время приготовления еды.

Важно, чтобы тип вытяжки подходил к кухонной мебели

Вот какой может быть вытяжная система:

  • Полновстраиваемая вытяжка для кухни.  Это один из самых популярных вариантов. Такие модели фиксируются непосредственно над плитой – в нижней части навесного шкафа. У последнего для этих целей предварительно убирается дно. Иногда панель вытяжки может выглядывать из под корпуса навесного модуля, но в большинстве случаев она полностью прячется в деревянный каркас.
  • Панели, встраиваемые в столешницу. Такой вариант подходит для гарнитуров с вмонтированной варочной поверхностью. Алгоритм очистки здесь простой: в панели есть специальные створки, которые автоматически открываются и втягивают испарения еще до того, как те поднимутся вверх. Таким образом, запахи не распространяются по комнате, несмотря на скромные размеры самой вытяжки.
  • Выдвижная встроенная вытяжка для кухни. Эту модель еще называют телескопической. Она выдвигается непосредственно перед процессом приготовления пищи. Изменение положения панели может происходить как вручную, так и автоматически. Встраиваемые выдвижные вытяжки для кухни особенно актуальны при работе в небольших пространствах.

Выдвижная, или телескопическая, вытяжка – это стильная и эффективная модель, которая делает рабочую зону аккуратной

  • Плоские панели. Здесь название говорит само за себя: такие модели тонкие, но это не снижает их эффективности. Крепятся они на нижней части навесного шкафа, при этом дно последнего удалять не нужно. Суть работы такой системы сводится к использованию режима циркуляции воздуха.

Для понижения уровня шума вытяжек производители устанавливают несколько вентиляторов

Помимо качества очистки воздуха на кухне важен еще и такой показатель, как уровень шума. Самые тихие встраиваемые вытяжки на кухне – это те модели, которые производят звук, не превышающий отметку в 50 дБ. Как правило, небольшие вытяжные системы и звучат негромко.

Важно обращать внимание на присутствие нескольких режимов мощности (желательно 3). За счет снижения рабочей нагрузки уменьшается и шум.

Совет. При выборе тихой встраиваемой вытяжки для кухни нужно обратить внимание на модели производителей Cata, Krona, Falmec и Elica.

Использование угольных фильтров

Основная функция вытяжек – это быстрая и эффективная очистка воздуха. И поскольку технологии активно развиваются, на рынке появились модели, которые выполняют эту задачу без воздуховода.

Вытяжки с угольными фильтрами не требуют установки воздуховода, что дает возможность получить больше места внутри навесного шкафа

К слову, низкий уровень шума показывает в том числе и встраиваемая угольная вытяжка. Кухни с такой системой не только лишены неприятных запахов, но еще и отличаются тишиной. Тем, кто не знаком с такими моделями, есть смысл обратить внимание на их преимущества:

  • Вентиляционный канал не блокируется, и поэтому циркуляция чистого воздуха остается естественной.
  • Поскольку необходимости соединения с вентиляционной трубой нет, вытяжку можно фиксировать в любом месте.
  • Фильтры имеют доступную стоимость, что делает очень выгодными такие вытяжки для кухни. Встроенные, с фильтром из угля, вытяжные системы позволяют получать качественную очистку воздуха и экономию одновременно.
  • Эффективная работа подобных моделей не требует дополнительного поступления воздуха.
  • Монтировать угольные вытяжки несложно, и они к тому же имеют небольшие размеры.
  • Вытяжные системы с угольными фильтрами можно встроить в любую мебель.

Тем, кому не по душе горизонтальные модели, рынок предлагает много современных вертикальных вытяжек, которые встраиваются в столешницу

Принцип работы таких моделей не отличается особой сложностью: во время кухонной активности грязный воздух сначала поглощается, после чего очищается посредством внешнего и внутреннего фильтра. В итоге на кухне не остается копоти, гари и неприятных запахов.

Важно. Внутренние фильтры, они же угольные, нужно периодически менять, в то время как внешние достаточно помыть, они снова будут готовы к использованию.

Частота замены фильтров напрямую зависит от степени нагрузки на систему. Например, если кухня — это место, где много жарят, то менять комплектующие придется один раз в 3 месяца. Причем с такой задачей можно справиться самостоятельно, без помощи мастера.

Воздуховод нарушает естественную циркуляцию воздуха, поэтому при наличии средств лучше заказывать модели без него

Примечание. Одно из ощутимых преимуществ угольных вытяжек – это удобство монтажа и эксплуатации в небольших пространствах.

Как установить вытяжку самостоятельно

При желании выполнить монтаж вытяжной системы можно и без посторонней помощи. В этом случае местом крепления будет шкаф, расположенный непосредственно над варочной поверхностью. В итоге получится встроенная конструкция, которая не будет заметна со стороны.

Залог правильной установки – точная разметка

Прежде чем начинать монтаж встраиваемой вытяжки на кухне, нужно убедиться, что расстояние между ее панелью и варочной поверхностью соответствует необходимым нормам.

Для электроплиты этот показатель будет равен 60 см, а в случае с вариантом на газу – 70-80 см. Если расстояние окажется меньше, то внешний вид нижней панели начнет портиться, а фильтры станут забиваться быстрее.

Если не хочется терять место для хранения вещей в навесном модуле, то можно сделать под вытяжку специальную нишу. Но такой подход потребует небольшой перепланировки.

Вытяжку нужно надежно закрепить в корпусе шкафа при помощи саморезов или другой фурнитуры

  1. Установка встроенной вытяжки на кухне своими руками начинается с разметки сделанной ниши или навесного шкафа, которая сводится к проведению горизонтальной линии на выбранном уровне высоты. Далее в корпусе навесного модуля нужно сделать несколько отверстий под шурупы с учетом особенностей самой конструкции.

Примечание. Желательно, чтобы между стенками шкафа и вытяжки было небольшое свободное пространство. Это предотвратит появление шума и вибрации во время работы системы.

  1. Когда с разметкой покончено, можно переходить к этапу фиксации. С этим не должно возникнуть проблем, поскольку практически все вытяжные системы оснащены нужными крепежными элементами.Также необходимо убедиться, что вытяжка находится в строго горизонтальном положении. Сделать это можно при помощи строительного уровня.

Устанавливая вытяжку самостоятельно, важно следить за тем, чтобы воздуховод не имел сильных сгибов, блокирующих поток воздуха

  1. Когда корпус закреплен, нужно подсоединить воздухоотводную трубу. Место ее фиксации – это отверстие вытяжки, которое идет в вентиляционную шахту. Для успешного выполнения данного этапа работы стоит использовать гофр – волнообразный бумажный профиль.

Важно! Нужно проследить за тем, чтобы не появились лишние изгибы, которые могут частично блокировать движение воздуха на пути к вентиляции. В этом случае встроенная вытяжка для кухни с воздуховодом может не справиться со своей задачей – быстрым и эффективным поглощением запахов.

  1. После того как все этапы выполнены, нужно провести герметизацию швов в системе.
  2. Когда установка закончена, необходимо сразу же проверить вытяжку на предмет неисправностей. Если после ее включения не возникает никаких странных или сильных шумов, то монтаж был проведен без ошибок.

Итоги

Кухня со встроенной вытяжкой – это правильное решение, которое позволяет защитить помещение от резких запахов. Более того, скрытая вытяжная система улучшает внешний вид кухни и экономит пространство.

Как своими руками произвести монтаж вытяжки

Монтировать кухонную вытяжку — дело нехитрое, а особенно для профессионала. Если вы не хотите тратить деньги на его услуги, и желаете проверить уровень своего мастерства — сделайте это самостоятельно. Все пройдет гладко, если руководствоваться советами и правилами, которые предлагаются в этой статье.

Итак, с чего же начать?

Чтобы понять, как крепятся устройства, фильтрующие воздух, ознакомьтесь с классификацией изделий, существующих на рынке. После этого вам будет легче выбрать, как же лучше монтировать вытяжку.

Виды техники


По способу работы вытяжки бывают:

  • эвакуирующие — выводят воздух из комнаты на улицу. Такой электроприбор за несколько минут превращается в циркуляционный, если купить угольный фильтр и монтировать его в воздуховод. Если самостоятельно установить вытяжку эвакуирующего типа,  то заодно с запахом блинчиков она удалит избыточное тепло, что особенно приятно в летнюю жару;
  • циркуляционные. У них есть небольшой фильтр, который очищает воздух от примесей дыма и запахов, а потом снова возвращает его в комнату. Такой тип устройств пользуется меньшей популярностью, ведь фильтры нуждаются в регулярной чистке и замене, да и 100% поглощение запахов, увы, не гарантировано.

Еще одно отличие вытяжки — в способе установки. В процессе изучением вопроса, как она устанавливается, необходимо учесть, где будет лучше выглядеть эта кухонная техника.

  • встроенные — тут все понятно, устройство является частью мебели для кухни и прочно прикреплено к ней;
  • настольные: большими, горизонтально расположенными раструбами оборудуют кухни кафе и ресторанов, работа которых сопряжена  с высокими мощностями. Для домашнего использования достаточно бессмысленное и неудобное дополнение;
  • каминная — каким образом она будет располагаться, решают одновременно с устройством камина;
  • потолочная. Такое устройство самому сложно установить, ведь оно представляет собой разветвленную систему воздухозаборников в натяжном или подвесном потолке. Кроме того, нужно продумать систему воздуховодов.

Совет: Чтобы не испытывать лишнего неудобства в эксплуатации и уходе за техникой, внимательно изучите, какие бывают типы устройств для фильтрации воздуха.

Вам будет интересно: Как правильно выбрать вытяжку.

Подготовка к монтажу — необходимый инструментарий


Корректно и правильно установить вытяжку вам помогут такие инструменты:

  • гофрированная труба и несколько хомутов, чтобы прикрепить устройство на кухне;
  • шуруповерт с перфоратором;
  • ножовка для металла;
  • решетка для канала вентиляции;
  • уровень, с помощью которого устройство будет монтировано;
  • отвертка для мелких работ;
  • рулетка и карандаш с мягким грифелем для того, чтобы делать разметку.
  • электролобзик, чтобы вырезать отверстия в шкафчике.

Совет: гофрированную трубу лучше выбрать пластиковую, а не алюминиевую. Пластиковый гофр выглядит более эстетично, его легче встроить в дизайн помещения, и он не шумит, в отличие от алюминиевого.  Впрочем, последний можно замаскировать в гипсокартонный потолок, но это потребует дополнительных затрат труда, времени и средств.

На всякий случай подготовьте баллончик с герметиком — он может понадобиться для тщательной обработки стыков частей конструкции вытяжки.

Варианты установки вытяжки на кухню


Инструкции по установке вытяжки будут разными в зависимости от того, каким способом придется его монтировать — в шкафчик, под шкафчик, на стену, к потолку.

В любом случае, потребуется заранее проложить проводку. Если ваша кухонная вытяжка будет питаться от розетки, провод нужно спрятать за мебелью — самому это легко сделать. В случае, если монтировать будете через автомат, то кабели прячутся под плинтусом, за обшивкой стены или в специальном коробе из пластика. Запомните: обязательно подключается заземление!

Установка вытяжки в шкафчик


Удобный способ установки во многих случаях является спасительным вариантом для маленьких кухонь с явным дефицитом пространства. Еще одно достоинство такого решения — расположение техники непосредственно над плитой, использование пространства на все 100% (когда навесной шкаф выступает многофункциональным предметом интерьера). Что можно ожидать от такого умного решения? Эффективной циркуляции не только на кухне, но и во всем доме. Итак, перейдем к делу.

В качестве примера к уроку, как закрепить встраиваемую модель, приведем Universo BUILT-IN-700. Она примечательна тем, что может работать откачивая воздух наружу и фильтруя его.

Для начала нужно изготовить специальный шкаф (без дна) для электроприбора, который будет монтироваться к средней полке.

Необходимо измерить высоту девайса, чтобы понять, на каком расстоянии от полки его разместить. Размер отличается для разных моделей, но в среднем — 13-15 см.

Если в конструкции присутствует вентиляционный канал, надо сделать прорези под воздуховод, предварительно измерив рулеткой диаметр гофры и сделав отверстие аналогичного размера (чаще всего, оно колеблется в пределах 10-13 см). Обозначив контур, наметьте отверстие диаметром 9-12 мм. Просуньте в него пилку лобзика и прорежьте по контуру. Не бойтесь огрех — они будут незаметны постороннему глазу.

Взгляните на крепеж, который идет в комплекте вытяжки. Если это металлические “ушки”, регулировка которых не предусмотрена — то высоту для навешивания прибора нужно замерять с точностью буквально до миллиметра. При наличии универсального крепежа — то есть навесов, которые крепят на полоску металла на стене, можно быть не столь точным в замерах.

При установке встроенной вытяжки на кухне не будет лишних элементов, которые испортят дизайн — все детали и трубы будут спрятаны. А если туда же  установить и розетку, то присутствие устройства не выдадут и свисающие провода.

Установка под шкафчик


Если вы готовите редко, лучше вмонтировать встраиваемый воздухоочиститель, без пыли и шума, под шкафчик — это легко сделать самостоятельно, ведь процесс установки значительно упрощается, а электроприбор не будет сильно загрязняться.  Важная деталь — в случае монтажа вытяжки в шкафчик: учтите высоту размещения вытяжки над конфорками. Это необходимое требование техники безопасности и чуть ли единственное условие для ее нормальной работы.

В зависимости от типа плиты, вытяжку размещают:

1. Для газовых плит — на высоте 80 см над конфорками;
2. Если воздухоочиститель монтируется над электроплитой, то высота от варочной поверхности до края вытяжки равняется не менее 70 см — это не навредит работе ни вытяжки, ни варочной поверхности.

Читайте также: Топ-7 лучших электрических варочных панелей в 2017 году

Соблюдение этих рекомендаций не только убережет вашу кухню от чрезвычайных ситуаций, но и значительно улучшит очистку воздуха в комнате. Ведь нагретый воздух, поднимающийся от кастрюль и сковородок, также будет влиять на вытяжку — он может повредить ее важные элементы.

Девайс устанавливается методом, как в пункте “Установка вытяжки в шкафчик”. Точно так же прорезаются отверстия для воздуховодов.

Исключение — переднюю панель прибора в этом случае можно скрыть за декоративной панелью или оклеить пленкой. Провода можно спрятать за мебель или скрыть в стене.

Крепление вытяжки на стену


Этот поставить прибор для фильтрации воздуха один из самых простых и надежных.
Итак, как крепить настенную вытяжку (на примере Best K 24):

  • Сначала следует измерить расстояние, на котором вытяжка будет подвешена от плиты. Как и в предыдущем способе монтирования, высота будет зависеть от размеров вытяжки и от вида варочной поверхности. Теперь начертите горизонтальную линию;
  • Прибор прикладывают точно к линии, которую проводят с помощью рулетки и уровня. Через заднюю панель прибора нужно обвести несколько меток для крепления;
  • С помощью перфоратора просверлите отверстия 88 мм в диаметре  для дюбелей. Минимальный размер дюбеля — 50 мм, в этом случае можно быть уверенным, что вытяжка надежно закреплена;
  • Шуруповертом вкрутите два дюбеля сверху. Теперь можно повесить на них прибор;
  • Проверьте, надежно ли закреплено устройство;
  • Теперь, не снимая его, через прорези в задней панели закрутите оставшиеся саморезы

Также можно соорудить П-образную металлическую раму, в которую будет помещена вытяжка. В этом случае к стене будет монтироваться непосредственно рама.

Совет: бывает, что обычные дюбели не подходят для того, чтобы повесить на них девайс. Этому могут препятствовать трубы подачи газа. В этом случае следует воспользоваться саморезами-шпильками, ведь на одном конце у них нанесена резьба с гайкой, к которой и прикручивают корпус устройства.

Воздуховоды и провода также скрывают в мебели или декорируют пластиковыми панелями.

Крепление вытяжки к потолку


Потолочную вытяжку используют в помещениях, размер которых позволяет особо не стесняться в дизайне. При этом вся рабочая зона кухни вынесена в отдельную автономную часть — так называемый остров. Над ним и монтируют прибор для очистки воздуха. У вас должна быть возможность свободно поднимать и опускать купол устройства, а также иметь доступ к рабочей поверхности со всех сторон.

Когда кухонная потолочная вытяжка не нужна, она расположена близко к потолку. В начале работы ее опускают на нужную высоту.

Если в помещении уже смонтирован натяжной или подвесной потолок, его придется разбирать для того, чтобы проложить воздуховоды и установить прибор. Монтаж линии электропроводки также требует разборки имеющегося подвесного потолка. В этом случае, купольная вытяжка крепится опытным мастером.

Еще одна жизненно важная необходимость — наличие заземленной розетки. Если ее нет, то вытяжку подключают к общей электросети. Такая работа также требует опыта и мастерства.

Читайте также: Самостоятельное подключение варочной панели — три шага

Порядок работы:

1. Определившись с местом, где будет висеть вытяжка, разбирают участок подвесного потолка (если он есть). Крепить прибор непосредственно на гипсокартонные панели опасно, его вес иногда достигает несколько десятков килограммов;
2. К потолку крепят короб для воздухоочистителя. Как правило, в комплекте к вытяжке идут регулировочные болты, на которые и монтируется прибор. С помощью уровня вытяжку устанавливают строго горизонтально;
3. Следующий этап — проложение воздуховодов и отверстий для них;
4. И заключительное — установка декоративного короба для вытяжки.

Совет: Отметим, что установку потолочного очистителя воздуха лучше доверить профессионалам — уж очень много нюансов и тонкостей в этой работе.

А вот для  небольших помещений (до 20м) подойдет прибор для фильтрации воздуха Best P 550.

Установка воздуховода


Этот этап работы может показаться даже сложнее, чем монтирование прибора. Перед началом работ нужно знать важные нюансы — они помогут соединить вытяжку с воздуховодом:

1. Воздуховод нежелательно крепить через всю стену, в случае, если вытяжка находится на одном конце комнаты, а  отверстие для оттока воздуха — в другом. В этом случае вы получите не только шумы и хрипы в гофре, но и значительное снижение работоспособности прибора.
2. Диаметр гофра должен быть равен или больше размера соответствующего отверстия в вытяжке. В противном случае будет создаваться дополнительное сопротивление воздуху, повысится шум и усилится нагрев двигателя.
3. На протяжении всего воздуховода старайтесь делать как можно меньше изгибов. Если возникла необходимость в таковых, следите, чтобы угол залома был меньше 90 градусов.

С обеих концов гофра расположены хомуты, которыми закрепляют воздухоотвод. Также продаются специальные переходники, с помощью которых можно зафиксировать шланг, отводящий воздух.

Когда все элементы подключены и вытяжка работает, нужно следить за сохранением ее работоспособности.

В зависимости от частоты использования прибор очищают от гари. Для чистки ослабляют хомут, который держит гофр на патрубке, вывинчивают саморезы и снимают колпак. После этого специальным моющим средством очищают все элементы прибора. Особенную осторожность нужно проявить при очистке гофра, ведь он тонкий. Если стыки были обработаны силиконовым герметиком, его легко счистить ножом и нанести заново.

Теперь вы можете вооружиться советами из нашей статьи, и не только выбрать для дома подходящее оборудование для фильтрации,  а и установить его самостоятельно.

На видео вы можете увидеть весь процесс монтирования оборудования для фильтрации воздуха на кухне.

Вытяжки под шкаф — Встраиваемые вытяжки

Обновите кухню с помощью встроенной вытяжки

Пришло время заменить вашу текущую вытяжку или вы обновляете вытяжную систему в рамках капитального ремонта кухни? В любом случае, у ИКЕА есть недорогие вытяжки под шкафами, которые очищают воздух и освещают приготовление пищи. Читайте наши полезные советы ниже!

Выберите системы вытяжек с воздуховодами и без воздуховодов

Канальные вытяжки под шкафами выводят воздух за пределы дома через вентиляционные каналы.Рекомендованные для серьезных домашних поваров, они помогают сохранять прохладу и комфорт во время приготовления пищи и развлечений, агрессивно обменивая тепло, дым и влажность на глоток свежего воздуха. И вам не придется довольствоваться шумной вытяжкой, из-за которой во время приготовления пищи вы не сможете наслаждаться хорошим разговором или любимой музыкой. Выберите канальную систему со встроенным вентилятором, который работает внутри воздуховода, а не непосредственно над плитой, чтобы сделать кухню более тихой.

Бесканальные вытяжки под шкафами являются вариантом, когда существующие воздуховоды расположены в неудобном месте или стоимость установки новых воздуховодов слишком высока.Поскольку их можно легко установить в любом месте на кухне, они могут сделать такие дополнения, как новый кухонный остров, гораздо более доступными и управляемыми. Хотя они не так эффективны, как канальные вытяжки, они используют всасывающий вентилятор с угольными фильтрами для улавливания жира, мусора и запахов при рециркуляции более чистого воздуха.

Светодиодное освещение Светодиодное освещение

привлекает внимание к приготовлению пищи благодаря яркому освещению от энергосберегающих ламп, которые служат дольше.

Выберите подходящий вентиляционный фильтр

Для большинства бесканальных вытяжек под шкафом требуются фильтры. Для надлежащей вентиляции вам нужно 100 CFM (кубических футов в минуту) на каждые 10 000 БТЕ, вырабатываемых вашей печью, или на каждые 250 квадратных футов кухни. Получите подходящие угольные фильтры, сертифицированные HVI (Home Ventilating Institute), чтобы не допустить попадания жира и переносимого по воздуху мусора. Рекомендованные интервалы замены фильтра — шесть месяцев.

Подберите кухню под стиль

Для чистого, минималистского вида используйте вытяжку под шкафом, установленную почти незаметно внутри вашего навесного шкафа. Когда вы будете готовы готовить, просто выдвиньте нижнюю часть вытяжки. Хотите сделать более смелое заявление на кухне? Выберите полуинтегрированную вытяжку, которая впитывает еще больше кухонных испарений и запахов благодаря большей площади вытяжки, которая придает ей вид профессиональной кухни. Сочетайте черные вытяжки из нержавеющей стали с современными роскошными кварцевыми столешницами. Или рассмотрите белые вытяжки, которые сочетаются с мягкими белыми и кремовыми шкафами для эстетики фермерского дома.

Выберите правильные размеры вытяжки

Как минимум, вы хотите, чтобы ваша вытяжка была такой же ширины, как и ваша варочная поверхность.Планируете часто готовить? Частота и тип приготовления пищи — скажем, много жарки и тушения — означают, что лучше использовать вытяжку с широким диапазоном. Большинство вытяжек под шкафом находятся на высоте 30-36 дюймов от варочной поверхности. Еще немного, и они теряют свою эффективность. Наконец, вам нужна глубина, которая покрывает все ваши задние конфорки, давая вам пространство впереди, чтобы позволить вашим кулинарным навыкам шипеть.

Найдите подходящую вытяжку для вашей плиты

Выбрать встраиваемую вытяжку для газовой или электрической плиты так же просто, как посмотреть на мощность в БТЕ.После суммирования мощности всех четырех горелок помните, что вам потребуется 100 кубических футов в минуту вентиляции на каждые 10 000 БТЕ, вырабатываемых вашей печью. Газовые плиты, которые производят больше тепла, потребуют большей мощности вытяжки или кубических футов в минуту. Вы также можете увеличить ширину капюшона на 3 дюйма с каждой стороны, чтобы увеличить поглощение.

Планируйте заранее, чтобы сделать установку простой и легкой

Если вы встраиваете вытяжку в шкафы, начните с измерения размеров. Также подумайте, собираетесь ли вы использовать существующие воздуховоды или если для вашего ремонта требуется вытяжка без воздуховодов.В то время как вытяжки без воздуховодов под шкафом проще всего установить, существующие воздуховоды могут упростить установку с любой вытяжкой, в отличие от установки потолочной вытяжки для нового кухонного острова.

Вытяжки KOBE INX2930SQBF-500-1 Встраиваемая/вставная вытяжка, 30 дюймов

Лучший положительный отзыв

5,0 из 5 звезд 7 марта 2019 г.

Мы приобрели эту вытяжку, чтобы заменить микроволновую печь, которую мы установили на нашу варочную панель, и используем ее около 1 месяца.У нас уже была электрическая розетка от предыдущей микроволновки, так что подключить ее не составило труда. Мы протестировали его перед установкой, и все работало нормально. Мы изготавливаем нестандартную вытяжку, чтобы окружить вытяжку. Одна вещь, которую мы не могли представить до нашей покупки, это то, как будет выглядеть низ капота, стоя на стрельбище. Отделка вытяжки Kobe выглядит как профессиональная вытяжка, сменные решетки и обработанные края выглядят великолепно. Однако сама вытяжка меньше шкафа, который мы построили вокруг нее.Чтобы было понятнее, когда вы готовите, вокруг обработанных краев вытяжки видна древесина. Я не хотел красить дерево и не хотел беспокоиться о скоплении жира на дереве и т. д. Чтобы бороться с этим, мы сделали вставку из нержавеющей стали (чтобы закрыть любую часть дерева, выступающую снизу) из одного листа, а затем ножницами по металлу вырезал отверстие, через которое влезал капюшон. Вытяжка поставляется с готовой крышкой, в которой размещаются светильники и решетка, поэтому любые шероховатости из нержавеющей стали хорошо скрыты.Мы установили аналогичную вытяжку в нашем предыдущем доме с помощью подрядчика, который просверлил отверстие снаружи для вентиляции. Эту установку мы сделали сами, купив 6-дюймовое сверло, чтобы сделать отверстие для выхлопа наружу, колено, чтобы соединить капот снаружи, и заглушку в сборе, чтобы прикончить снаружи к сайдингу. По поводу сквозняков снаружи дома через вытяжку. Ассортимент поставляется с демпфером, который устанавливается в верхней части капюшона. Между этой заслонкой и заслонкой, прикрепленной к внешнему узлу, на кухню нет сквозняков (даже при минусовых температурах).Вентилятор ОЧЕНЬ тихий на низких оборотах, на средних оборотах он заметен, а на высоких еще громче. Тем не менее, нет вибрации или навязчивого шума, когда он работает на высокой скорости. Установленный на высоте 30 дюймов над нашей варочной панелью, вентилятор очень хорошо перемещает воздух, и нам нужно было только один раз использовать высокую скорость для того, чтобы что-то сгорело. Свет немного яркий, но для готовки подходит. Не думаю, что из них получится отличный ночник для кухни. Я надеюсь, что эта информация была полезна для некоторых из вас, так как я ответил на свои вопросы, когда искал подходящую вытяжку, и мы ее нашли!

Как установить вытяжку

Шаг 1: Снимите старую вытяжку (если она есть)

Отключите питание вытяжки в распределительной коробке, прежде чем приступить к демонтажу вытяжки, которую собираетесь заменить.Отсоедините капот и отсоедините все электрические провода. Вам может понадобиться помощь другого человека, чтобы поддержать вес вытяжки, когда вы будете выкручивать опорные винты.



Шаг 2. Найдите и отметьте расположение вентиляционного отверстия

Измерьте вашу новую вытяжку, чтобы увидеть, где будет выходить вентиляционное отверстие. Если к вашему вентиляционному отверстию прилагается бумажный шаблон, используйте его, чтобы измерить пространство на стене, где будет проходить вентиляционное отверстие. Если к вашей вытяжке не прилагался шаблон, просто используйте размеры вашей вытяжки, чтобы определить, где на стене будет расположено новое отверстие.



Шаг 3. Проверьте стену, где будет проходить вентиляция

Сначала вырежьте небольшой участок стены, где будет проходить вентиляционное отверстие, прежде чем делать большое отверстие, через которое будет проходить вентиляционное отверстие. Убедитесь, что за стеной нет водопровода или электропроводки, которые могут помешать установке вытяжки. Если вы найдете проводку или сантехнику, лучше проконсультироваться со специалистом для дальнейших шагов, так как вам, возможно, придется проветривать крышу, что является более сложным процессом.



Шаг 4. Вырежьте внутреннее отверстие вентиляционного отверстия

После того, как вы убедились, что можете прорезать стену, которая будет выводить вентиляцию за пределы вашего дома, вырежьте отверстие шириной не менее шести дюймов, где будет проходить вентиляция, с помощью осциллирующего инструмента или сабельной пилы. Вы можете сделать отверстие немного больше, чтобы у вас было больше места для работы.

С помощью длинного сверла проделайте установочные отверстия, доходящие до внешней стены. Поместите установочное отверстие по краям вентиляционного отверстия.



Шаг 5. Вырежьте отверстие для вентиляционной трубы

Прежде чем прорезать отверстие для вентиляционной трубы, которое будет на внешней стене, найдите установочные отверстия и соедините их, чтобы сформировать круг, который вы будете прорезать. Вы снова захотите использовать осциллирующую или сабельную пилу.

Если ваша наружная стена обшита панелями или имеет неровности, то может быть проще вырезать квадратный кусок отделки из ПВХ, чтобы поместить ее на наружную стену, и прорезать отверстие в отделке.



Шаг 6. Прикрепите вентиляционную крышку воздуховода/вытяжки

Вставьте вентиляционную заглушку во внешнее отверстие или отделку из ПВХ и убедитесь, что ее длина достаточна для соединения с вытяжкой. Прикрепите винтами и герметиком, чтобы получить герметичное уплотнение, которое также является водонепроницаемым.



Шаг 7: Подготовьте демпфер

Если ваш новый вентиляционный клапан поставляется с демпфером воздуховода, измерьте его относительно внутреннего отверстия, чтобы увидеть, сколько места вам потребуется для размера воздуховода. Используйте небольшой кусок воздуховода, чтобы проверить правильность измерений, прежде чем резать больший кусок воздуховода. Отметьте наружную часть демпфера, чтобы указать, где приклеить воздуховод.



Шаг 8: Проложите электропроводку

При необходимости просверлите отверстия рядом с каждой стороной вентиляционного отверстия, чтобы можно было провести электропроводку от вытяжки к распределительной коробке.Убедитесь, что имеется достаточное количество кабелепровода и проводов от выключателя до электрической клеммной коробки вытяжки. Убедитесь, что ваша электропроводка соответствует нормам.

Если вы не уверены в правильности подключения электропроводки, настоятельно рекомендуется проконсультироваться с электриком.



Шаг 9. Установите вытяжку

Вам понадобится помощь второго человека, чтобы выдержать вес колпака, пока вы вставляете крепежные винты в монтажные пазы колпака.



Шаг 10: Закрепите крепежные винты

Снимите жироулавливающий фильтр, чтобы обеспечить лучший доступ при затягивании винтов для его крепления. Выровняйте капот и сначала затяните верхние винты.



Шаг 11. Завершите подключение проводки

Обрежьте лишнюю проводку и зачистите провода, чтобы соединить их колпачками или разъемами. Подберите цвет проводки к разъему соответствующего цвета, а медный заземляющий провод — к разъему заземляющего провода.



Шаг 12. Установите крышки вентиляционных отверстий

После подключения проводки снова включите питание, чтобы убедиться, что вытяжка работает правильно. Затем установите вентиляционные крышки, следуя подробным инструкциям в руководстве пользователя.

Как подготовиться к установке вытяжки

Последнее изменение
12 ноября 2021 г.

Установка вытяжки

– один из последних этапов любого кухонного проекта.Поздравляем! Если вы собираетесь получить свою новую вытяжку, вы будете готовить в кратчайшие сроки.

Но вытяжка — один из самых сложных кухонных приборов. Даже когда вы работаете с экспертом, нужно учитывать так много факторов, что можно что-то упустить или сделать неправильно.

Вот почему мы составили эту предустановочную анкету. Прежде чем прибудет ваша вытяжка, у вас есть время перепроверить все детали и убедиться, что вы заказали все, что вам нужно.На самом деле сложно знать все эти ответы заранее, поэтому мы рекомендуем уточнить детали сейчас.

Читайте дальше, чтобы сэкономить драгоценное время и деньги.

Совет для профессионалов: В нашем обширном руководстве по выбору вытяжек рассматривается терминология вентиляции, различные типы вытяжек и многое другое.

1. Вы заказали вентилятор (он же двигатель)?

Большинство декоративных вытяжек не оснащены вентилятором, внутренним мотором, обеспечивающим подачу воздуха. На это есть веская причина: печи одинакового размера могут иметь разную мощность приготовления пищи, а это означает, что вашему воздуходувке также нужен разный уровень мощности.Производители хотят предоставить вам возможность смешивать и сочетать, поэтому вы получаете вытяжку и вентилятор нужного вам размера. Кроме того, разные муниципалитеты предъявляют разные требования к размеру двигателя. В Нью-Йорке для 36-дюймовой варочной панели и вытяжки может потребоваться другой вентилятор, чем во Флориде.

Почти все вытяжки высокого класса имеют несколько вариантов воздуходувки.

Совет для профессионалов: Проверьте свой счет или попросите продавца убедиться, что вы заказали подходящий вентилятор.

Некоторые вытяжки оснащены внутренним вентилятором, но многие не имеют его. Вот типы воздуходувок.

2. Вы решили, как установить вентилятор?

Это вопрос, который вы должны обсудить со своим подрядчиком и продавцом бытовой техники, но в конечном итоге решение остается за вами. Один и тот же вентилятор может быть установлен тремя различными способами, каждый из которых имеет свои плюсы и минусы:

  • Внутренний вентилятор: В этом случае вентилятор находится внутри вытяжки.Мы рекомендуем этот метод установки, так как он самый простой и обеспечивает наиболее мощную вентиляцию. Большинство людей выбирают внутренний вентилятор. Единственный минус? Это может быть громко.
  • Внешний вентилятор: Вы можете разместить вентилятор снаружи дома (или на крыше). Плюс в том, что вы сведете к минимуму шум на кухне. Но внешний вентилятор по своей природе менее мощный, потому что он находится дальше от того места, где вы готовите, и может выглядеть как бельмо на глазу на внешнем виде вашего дома.Его также необходимо правильно настроить для зимних условий; в противном случае это может стать каналом для проникновения холодного воздуха в ваш дом. И вам нужно будет принять дополнительные меры, чтобы защитить его от огня. Все это может усложниться.
  • Встроенный воздуходув: При этом методе установки воздуходувка размещается на чердаке или в подвальном помещении, между местом, где вы готовите, и местом, где воздуховод выходит наружу дома. Встроенные воздуходувки сложны в установке и обслуживании. Мы не рекомендуем этот вариант.

3.Вы выдыхаете или рециркулируете?

Вытяжной колпак и воздуходувка могут быть прикреплены к воздуховоду, который выпускает воздух из вашей кухни за пределы вашего дома, или эти пары могут проходить через рециркуляционный комплект, который очищает воздух от жира и запахов и выпускает его обратно в вашу кухню. В любом случае, вам нужно убедиться, что есть место для всех компонентов.

Если вы планируете выйти наружу, дважды уточните у своего подрядчика, готовы ли вы это сделать.

Если вы выбрали систему рециркуляции, убедитесь, что есть место для установки комплекта рециркуляции в дополнение к вытяжке и воздуходувке.

Вентиляция против рециркуляции

4. У вас горизонтальная или вертикальная вентиляция?

А теперь вопрос, на который вы, возможно, не знаете ответа навскидку, особенно если вы заменяете существующую вытяжку. Но важно выяснить, есть ли у вас горизонтальная или вертикальная вентиляция, прежде чем прибудет ваша новая вытяжка, чтобы убедиться, что она совместима.

Дважды проверьте свой счет или попросите продавца подтвердить, что заказанная вами вытяжка подходит для того типа вентиляции, который установлен в вашем доме.Не все вытяжки могут работать в обоих направлениях. Если вы сомневаетесь, сопоставьте план вашего подрядчика со спецификациями вытяжки.

Вертикальная и горизонтальная вентиляция

5. Измерили ли вы расстояние между вытяжкой и варочной поверхностью?

Чтобы хорошо выполнять свою работу, вытяжка должна располагаться близко к варочной поверхности. Слишком высокая, и она не сможет уловить весь жир, запахи и пары. Однако вы не хотите, чтобы он был так близко, что он сгорит и/или расплавится. (Да, такое может быть.)

Вот эмпирическое правило: В общем, вы хотите, чтобы ваша вытяжка висела на 32-36 дюймов над вашей варочной поверхностью.

Это может варьироваться в зависимости от БТЕ ваших горелок и мощности вашей вытяжки. Например, для коммерческих плит требуются профессиональные вытяжки, способные выдерживать выделяемое тепло.

Совет для профессионалов: * Этот размер от 32 до 36 дюймов идеально подходит для газовых варочных поверхностей, которые выделяют избыточное тепло и дым. Электрические и индукционные варочные панели, которые передают тепло непосредственно в посуду и выделяют меньше дыма, не должны быть так далеко.Если вы собираетесь использовать электрический или индукционный, у вас больше гибкости. У каждой марки вытяжек и варочных панелей могут быть свои рекомендации — проверьте их в руководстве по эксплуатации.

Производители вытяжек

также указывают идеальное расстояние от различных варочных поверхностей для каждой модели. Обязательно прочтите руководство по эксплуатации вашего устройства и уточните расстояние у вашего подрядчика и установщика.

Некоторые люди могут не согласиться с рекомендациями, потому что им нужен определенный внешний вид или они предпочитают, чтобы капюшон не находился на уровне глаз.Мы все разного роста, поэтому конкретное расположение вашей вытяжки может зависеть от того, чего хотят повара в вашей семье.

Еще одно соображение: если ваша вытяжка расположена ниже, вам может понадобиться удлинитель, чтобы соединить ее с вентиляционным отверстием и воздуховодом.

Очевидно, здесь есть над чем подумать. Разумно сделать это сейчас, потому что вы не хотите получать вытяжку только для того, чтобы узнать, что вам нужны дополнительные детали для ее правильной установки.

Высота капюшона может быть маленькой деталью, которая будет придираться к вам позже.Вы не хотите биться об это головой или иметь кухню, которая становится более дымной, чем вам хотелось бы.

6. У вас есть вставка для капюшона?

Деревянные и декоративные накладки на вытяжки на заказ сейчас очень популярны. Механизм, который помещается внутрь этих оболочек, называется вставкой капюшона, и размеры вставки должны соответствовать размерам отверстия в капюшоне.

Уточните эти размеры у вашего краснодеревщика или дизайнера, а также у продавца бытовой техники, чтобы убедиться, что все совпадает.Дизайн кухни меняется, и можно легко забыть принять во внимание новые измерения.

Получение вставки, которая не подходит к вашему последнему капюшону, является распространенной ошибкой.

Сравните размер вставки вытяжки с отверстием в декоративных шкафах.

7. Готовы ли ваши воздуховоды?

У нас были бригады по доставке и монтажу, пришедшие с новой вытяжкой клиента, но обнаружившие, что у них не установлен воздуховод. Они думали, что мы позаботимся об этом, и мы их не виним.

Когда вы ремонтируете кухню, сложно следить за тем, кто чем занимается, особенно если вы раньше этого не делали.

Вам нужен лицензированный специалист по ОВКВ с опытом установки воздуховодов для вашей вытяжки. Это должно произойти до того, как мы приедем с запчастями.

8. Готовы ли соединения воздуховодов?

Ваш подрядчик должен знать, какой тип вытяжки вы получаете, чтобы правильно подготовить соединения.

Например, если вы выводите вентиляцию на внешнюю стену, вам понадобится настенная заглушка.Если вы вентилируете на крышу, вам понадобится кровельный колпак.

Вам может потребоваться переходник для соединения отверстия вытяжки с воздуховодом. У вас есть 6-дюймовый, 7-дюймовый, 8-дюймовый или 10-дюймовый воздуховод? (Стандартный размер составляет 7 дюймов, но возможен и другой диаметр.) Некоторые вытяжки поставляются с круглыми соединениями; другие имеют прямоугольные соединения. Сравните отверстие воздуховода с отверстием воздуховода вытяжки.

Демпфер — еще один потенциальный компонент, который может вам понадобиться, если вы вентилируете снаружи дома и хотите предотвратить попадание наружного воздуха. Когда вы включаете капот, заслонка открывается, чтобы выпустить воздух; при выключении заслонка закрывается и герметизируется. Вы можете иметь один внутри и снаружи, или один в обоих местах.

Некоторые вытяжки имеют два выхода.

Мораль этой истории такова: поддерживайте хорошие отношения со своим подрядчиком и установщиком ОВКВ.

Pro Совет: Предоставьте своему подрядчику технические характеристики и документацию по установке вашей вытяжки. Производители перечисляют детали, адаптеры и комплекты, поставляемые с продуктом.

9. Отцентрировал ли ваш подрядчик вентиляционное отверстие?

Эта проблема чаще всего возникает, когда вы меняете размеры вашей плиты — скажем, вы переходите с 36-дюймовой плиты на 48-дюймовую — или когда вы перенастраиваете свою кухню и перемещаете плиту с одной пятно к другому.

Вентиляционное отверстие должно быть в центре вашей плиты и вытяжки, иначе ничего не будет правильно выровнено. Вы ведь не хотели бы, чтобы ваша вытяжка находилась даже на два дюйма правее вашего диапазона, верно? Вы хотите, чтобы они идеально выстроились в центре.

Если вентиляционное отверстие расположено неправильно, попросите вашего подрядчика по ОВиК исправить это до того, как вы установите вытяжку.

Профессиональный совет! Если вы меняете размер вашей печи или перемещаете ее, убедитесь, что вентиляционное отверстие расположено по центру.

10. Готовы ли вы к воздушной подпитке?

Свяжитесь с вашим подрядчиком по ОВКВ по этому вопросу. Иногда, когда вы удаляете грязный воздух из дома через кухонную вентиляционную систему, вам необходимо заменить его чистым воздухом из другого источника, чтобы сбалансировать давление воздуха в вашем доме.В этом случае вам понадобится вытяжка, совместимая с воздухом.

Совет для профессионалов: В вашем разрешении будет указано, нужен ли вам капюшон, совместимый с подпиточным воздухом. Трижды проверьте свое разрешение и счет, чтобы убедиться, что выбранная вами вытяжка будет работать.

11. Установлено ли электрическое соединение?

Простите, если это звучит очевидно, но для работы вентилятора и освещения вашей вытяжки требуется подключение к электричеству. Это означает, что вам необходимо обеспечить наличие электрического соединения в доступном и пригодном для обслуживания месте.

Вам может понадобиться розетка или прямой провод — вы можете проверить в руководстве по установке вашей вытяжки, чтобы узнать, что для этого требуется.

12. Для сменных вытяжек: Вы сравнивали характеристики своей старой вытяжки с новой?

Если вы заменяете существующую вытяжку, стоит сделать это еще раз, особенно если вы приобретаете вытяжку другой формы. Убедитесь, что ширина подходит, глубина правильная и (еще раз) что между варочной поверхностью и вытяжкой достаточно места.

Кроме того, еще раз подтвердите, используете ли вы вентиляцию или рециркуляцию, и убедитесь, что ваши планы соответствуют заказанному оборудованию.

13. Для вытяжных шкафов для микроволновых печей: Вы еще раз проверили высоту своей новой микроволновой печи?

Размеры микроволновых печей варьируются в зависимости от диапазона. То, что действительно имеет значение для вентиляции, — это высота. Обязательно дважды проверьте высоту вашей новой микроволновой печи. Вам необходимо убедиться, что между варочной панелью и нижней частью микроволновой печи достаточно места, чтобы она не перегревалась.

Дважды проверьте размеры вашей старой и новой микроволновой печи.

14. Для вытяжек с нисходящей тягой: Дважды проверьте шкафы и столешницу

Вытяжки с нисходящей тягой — отличный вариант для островов. Они поднимаются из закрытого выреза в столешнице за варочной панелью и исчезают, когда вы не готовите. Это дает вам четкое представление и оптимальное пространство для развлечений.

Однако для их подготовки требуется несколько дополнительных действий. В дополнение к проверке того, что у вас есть правильные размеры и построен правильный фундамент для вашей системы (независимо от того, имеет ли она вентиляцию или рециркуляцию), вам необходимо:

  • Убедитесь, что на столешнице достаточно места для установки варочной панели и вытяжки с нисходящей тягой.
  • Убедитесь, что у вас достаточно места в кухонных шкафах под варочной панелью для размещения компонентов вытяжки.
  • Знайте, что электрические и воздуховодные соединения в шкафу готовы к работе.

Мы рекомендуем проконсультироваться с вашим подрядчиком, чтобы просмотреть спецификации и убедиться, что все в порядке.

15. Знает ли ваш подрядчик по плитке или камню о ваших планах вытяжки?

Поставщики бытовой техники не имеют квалификации для сверления отверстий или декоративного камня.Если у вас есть фартук из одного из этих материалов, вы должны заранее согласовать его со своим каменщиком или плиточником, чтобы просверлить отверстия для вытяжки.

Если мы прибудем, а камень или плитка не будут подготовлены, мы не сможем установить вашу вытяжку, поэтому давайте согласуем со всеми сторонами до даты установки.

Заключение

Вам нужна правильная вентиляция, чтобы ваша кухня функционировала бесперебойно и доставляла удовольствие от приготовления пищи. Но мы считаем, что о вентиляции часто забывают.А покупка подходящей вытяжки и воздуходувки, а также правильная конфигурация воздуховодов на самом деле требуют тщательного рассмотрения.

Однако при покупке сложно узнать все детали. Вот почему так важно перепроверить их до того, как наступит день установки.

После того, как вы ответили на все эти вопросы и согласовали вопросы, на которые у вас нет ответов с вашим подрядчиком, вы будете готовы к плавной установке.

Руководство по установке вытяжки под шкаф серии COSMO QB

Руководство по установке вытяжки под шкаф серии COSMO QB

Руководство по установке моделей COSMO, включая: QB90, серию QB, вытяжку под шкафом

Вытяжку серии Cosmo QB — версия JL — Установка и Руководство пользователя

Cosmo, QB, Series, Range, Hood, -, JL, Version, -, Installation, &, User, Manual
Cosmo Appliances

Cosmo QB Series Range Hood — установка и руководство пользователя

Вентиляционная система должна заканчиваться наружу. •. (крыша или боковая стенка). ЗАПРЕЩАЕТСЯ замыкать систему вентиляции в ат-. • тик или другое закрытое помещение. НЕ ИСПОЛЬЗУЙТЕ 4” (10,2 …

Вытяжка Cosmo серии QB — версия JL — установка …

36-дюймовая вытяжка с каналом под шкафом из нержавеющей стали с кнопочным управлением, светодиодным освещением и постоянными фильтрами. Руководство по уходу

Cosmo COS-QB90 602919824908 0602919824908 1003893038

36-дюймовая вытяжка с каналом под шкафом из нержавеющей стали с кнопочным управлением, светодиодной подсветкой и постоянными фильтрами Полное руководство по продукту

  1. руководства.плюс
  2. КОСМО
  3. Руководство по установке вытяжки под шкаф серии COSMO QB
Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: application/pdf, 28 страниц, 16,08 МБ

DocumentDocument12534124
 Под шкафом
Вытяжка серии QB
Руководство по установке и руководство пользователя
ВАЖНО: Прочтите и сохраните эти инструкции.  ВНИМАНИЕ: Установщик: Оставьте это руководство домовладельцу Домовладелец: Сохраните это руководство для использования в будущем

Этот продукт предназначен только для использования в жилых помещениях.УСТАНОВКА
Необходимые инструменты ................................3 Поставляемые детали ................ ................4 Требования к вентиляции ................5 Высота установки и свободное пространство ......... 5-6 Расчет длины вентиляционной системы .....6 Методы вентиляции ..................7 Электрические требования ... ................8 Подготовка ................................ .......9 Установка .................................10-11 Операции с вытяжкой ... ..............12

ЭКСПЛУАТАЦИЯ И УХОД Поиск и устранение неисправностей ...................................13 Информация об использовании и уходе ................ ........14 Измерения и диаграммы ........15-20
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка ......................................21 Замена фильтр ........................... . 21 Замена лампочки .................. .....21
ГАРАНТИЯ И ОБСЛУЖИВАНИЕ Гарантия ......................................22 Свяжитесь с нами ......................................23

Требования к вентиляции
 Вентиляционная система должна выходить наружу (крыша или боковая стена).НЕ устанавливайте вентиляционную систему на чердаке или в другом закрытом помещении.
 НЕ ИСПОЛЬЗУЙТЕ настенные колпачки размером 4 дюйма (10,2 см) для стирки белья.
 Используйте только металлические/алюминиевые вентиляционные отверстия. Рекомендуется жесткий металлический/алюминиевый вентиляционный клапан.
 НЕ ИСПОЛЬЗУЙТЕ пластиковые вентиляционные отверстия. Всегда держите воздуховод в чистоте, чтобы обеспечить надлежащее
расход воздуха. Перед установкой рассчитайте следующие цифры:
лация: 1. Расстояние от пола до потолка. 2. Расстояние от пола до земли.
тертоп/плита (рекомендуется* от 27 до 30 дюймов). 3. Расстояние между столешницей/плитой
к вытяжке.4. Высота колпака и крышки воздуховода.
Для наиболее эффективной и тихой работы: рекомендуется расстояние от 27 до 30 дюймов*.
между верхней частью плиты и нижней частью вытяжки. Рекомендуется вентилировать вытяжку вертикально через крышу через круглое металлическое/алюминиевое вентиляционное отверстие диаметром 8 дюймов (17,8 см) или больше. Размер вентиляционного отверстия должен быть одинаковым. Используйте не более трех колен 90°. минимум 24 дюйма (61 см) прямого вентиляционного отверстия между локтями, если используется более одного локтя. НЕ устанавливайте два колена вместе.Длина вентиляционной системы и количество колен должны быть сведены к минимуму для обеспечения эффективной работы. Вентиляционная система должна иметь заслонку. Если крышка крыши или стены оснащена демпфером, НЕ ИСПОЛЬЗУЙТЕ демпфер (если он входит в комплект) в верхней части вытяжки. Используйте серебряную ленту или клейкую ленту, чтобы запечатать все соединения в вентиляционной системе. Используйте герметик для герметизации внешней стены или отверстия в крыше вокруг крышки.

Высота и просвет

Высота шкафа

Кабинет или цельный дымоход (опционально)

Высота вытяжки
Мин. : 27 дюймов Макс.: 30 дюймов Высота потолка

Вытяжка под шкафом

Столешница/Плита

36-дюймовый счетчик
Верхняя

ВАЖНЫЙ:
 Для обеспечения максимальной эффективности воздушного потока необходимо использовать как минимум круглый воздуховод диаметром 8 дюймов (стандартный для этой серии вытяжек) или прямоугольный воздуховод размером 3-1/4 x 10 дюймов (приобретается отдельно).Всегда используйте металлические/алюминиевые воздуховоды жесткого типа, если они доступны, чтобы максимизировать поток воздуха при подключении к предусмотренному воздуховоду.
 Пожалуйста, используйте приведенный ниже расчет участка воздуховода, чтобы рассчитать общий доступный участок воздуховода при использовании колен, переходов и заглушек.
 ВСЕГДА, когда это возможно, уменьшайте количество переходов и поворотов. Если требуется длинный воздуховод, увеличьте размер воздуховода с 8 дюймов до 9 дюймов или 10 дюймов. Если используется переходник, установите длинный переходник вместо блинчатого переходника. Уменьшение размера воздуховода ограничит поток воздуха и уменьшит поток воздуха, что уменьшит размер воздуховода.  как можно дальше от открытия.Если требуются повороты или переходы: Установите как можно дальше от проема и как можно дальше друг от друга, между 2, насколько это возможно. Минимальная высота крепления между верхней частью плиты и нижней частью вытяжки должна быть не менее 27 дюймов*. Максимальная высота крепления между верхней частью плиты и нижней частью вытяжки не должна превышать 30 дюймов*. Важно установить вытяжку на надлежащей монтажной высоте. Вытяжки, установленные слишком низко, могут привести к нагреву
повреждения и пожароопасность; в то время как вытяжки, установленные слишком высоко, будут труднодоступны и потеряют свою производительность и эффективность.Если возможно, также см. требования производителя плиты к зазору по высоте и рекомендуемую высоту установки колпака выше допустимого диапазона.
* Из-за различных конфигураций высоты потолка рекомендуемая высота может быть неприменима.
Минимальный размер воздуховода:
 Круглый — минимум 8 дюймов Прямоугольный — минимум 3-1/4 x 10 дюймов (требуется переходник с 8 дюймов на 3-1/4x10 дюймов, не входит в комплект)

Расчет длины вентиляционной системы

Чтобы рассчитать длину необходимой вам системы, вычтите эквивалентные футы для каждого вентиляционного элемента, используемого в системе, из рекомендуемой максимальной длины воздуховода. Расчет участка воздуховода:

Пример расчета рекомендуемой максимальной длины воздуховода:

Воздуховод 8 дюймов или 3-1/4 x 10 дюймов

50 футов Использовались одна крышка крыши, два колена 90 и одно колено 45:

Вычет вентиляционной части

Каждое используемое колено 90

9 футов

Каждое используемое колено 45

5 футов

Каждый используемый переход от 8 дюймов до 3/14 x 10 дюймов

7 футов

Заглушка боковой стенки с демпфером

0 футов

Крышка крыши

0 футов

0 футов + 9 футов + 9 футов + 5 футов = 23 фута.
Вычтите 23 фута из 50 футов, максимум 27 футов доступен для прямого участка воздуховода.

8

Страница 21

Информация об использовании и уходе:

Эксплуатация: Прочтите и усвойте все инструкции и предупреждения, содержащиеся в данном руководстве, перед эксплуатацией устройства.Сохраните эти инструкции для дальнейшего использования. Всегда оставляйте защитные решетки и фильтры на месте. Без этих компонентов работающие воздуходувки могут зацепиться за волосы, пальцы и свободную одежду. НИКОГДА не выбрасывайте сигаретный пепел, воспламеняющиеся вещества или любые посторонние предметы в воздуходувки.  НИКОГДА не оставляйте готовку без присмотра. При жарке масло на сковороде может легко перегреться и загореться. Риск самовозгорания выше, если масло использовалось несколько раз. НИКОГДА не готовьте на «открытом огне» под вытяжкой. Проверяйте фритюрницы во время использования: перегретое масло может воспламениться.Очистка: Насыщение жиром остатка в воздуходувке и фильтрах может вызвать повышенную пожароопасность. Всегда держите устройство в чистоте и не допускайте накопления смазки и остатков, чтобы предотвратить возможную поломку. Фильтры необходимо периодически очищать от скопившихся остатков пищи (см. Инструкции по очистке на стр. 22). Старые и изношенные фильтры необходимо немедленно заменить. НЕ включайте воздуходувки, когда фильтры сняты. Никогда не разбирайте детали для очистки без надлежащих инструкций. Разборку рекомендуется производить только квалифицированному персоналу.Прежде чем продолжить, прочтите и поймите все инструкции и предупреждения, содержащиеся в данном руководстве.

Характеристики :

Конструкция корпуса Номинальная мощность Общая потребляемая мощность Потребляемая мощность двигателя
Ампер Уровни контроля скорости
Количество двигателей Тип двигателя Тип вентилятора Тип управления
Тип фильтрации Освещение Размер вентиляции Защита от помех

Технические характеристики: Бесшовная нержавеющая сталь, матовое покрытие 120 В / 60 Гц (стандарт США и Канады) 264~266 Вт (260 Вт + 2/3 x 2 Вт) 260 Вт (130 Вт + 130 Вт) 3 A 4 уровня 2 двигателя Однокамерный сверхтихий центробежный Беличья клетка Электронная панель управления Нижний фильтр из нержавеющей стали 2/3 x 2 Вт Светодиодный верх, 8 дюймов Круглый Защита от радиочастотных помех

Размеры и диаграммы: Все размеры в скобках указаны в миллиметрах.Все дюймовые измерения конвертируются из миллиметров, таким образом оцениваются дюймовые измерения.
7-3/4 дюйма (197 мм)
7-3/4 дюйма (197 мм)

Скраб
Замена фильтров: Замените фильтры, если они изнашиваются из-за возраста и длительного использования. Замена лампочки:
1 Снимите дефлекторный фильтр в соответствии с установкой.  2 Убедитесь, что вытяжка отключена, или включите автоматический выключатель. Дотянитесь до вытяжки и отсоедините зажим питания. 3 Протяните руку внутрь кожуха вытяжки, пока не коснетесь обоих боковых зажимов, расположенных сбоку от фонаря шайбы.Аккуратно сожмите и надавите, пока шайба не выскочит из своего положения.
4 Чтобы установить новый фонарь шайбы, выполните шаг 3 в обратном порядке.

ГАРАНТИЯ И СЕРВИС
Для получения полной информации о гарантии на этот продукт, пожалуйста, посетите: http://www.cosmoappliances.com/warranty ЧТОБЫ ПОЛУЧИТЬ ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ, ВАШ
ПРОДУКТ ДОЛЖЕН БЫТЬ ЗАРЕГИСТРИРОВАН. ДЛЯ РЕГИСТРАЦИИ ПОСЕТИТЕ: WWW.COSMOAPPLIANCES.COM/WARRANTY
СКАНИРОВАНИЕ ДЛЯ РЕГИСТРАЦИИ

ВАЖНЫЙ
Не возвращайте этот продукт в магазин. Если у вас возникли проблемы с этим продуктом, свяжитесь с
Служба поддержки клиентов Cosmo по телефону +1(888)784-3108
ДАТА ПОДТВЕРЖДЕНИЯ ПОКУПКИ, НОМЕР МОДЕЛИ И СЕРИЙНЫЙ НОМЕР, ТРЕБУЕМЫЕ ДЛЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
ВАЖНЫЙ
Ne pas Rexpdier ce Produit au Magasin Pour toout problme benmeant ce produit, veuillez contacter le service des consommateurs Cosmo Customer Support au
+1(888) 784-3108 UNE PREUVE D'ACHAT DATEE EST REQUISE POUR BENEFICIER DE
ГАРАНТИЯ. ВАЖНО
No regrese este producto a la tienda Si tiene algn problema con este producto, por одобряет контакт эль
AYUDA AL CLIENTE COSMO al +1(888)784-3108
(Влидо соло в ЕС). NECESITA UNA PRUEBA DE COMPRA FECHADA, NMERO DE
MODELO Y DE SERIE PARA EL SERVICIO DE LA GARANTA
Правильная утилизация этого продукта:
Эта маркировка указывает на то, что данный прибор нельзя утилизировать вместе с другими бытовыми отходами. Чтобы предотвратить возможный вред окружающей среде или здоровью человека от неконтролируемой утилизации отходов, ответственно относитесь к их переработке, чтобы способствовать устойчивому повторному использованию материальных ресурсов.ПРИМЕЧАНИЕ:

Cosmo постоянно прилагает усилия для улучшения качества и производительности своей продукции, поэтому мы можем вносить изменения в нашу технику без обновления данного руководства.
Электронная версия данного руководства доступна на сайте: www.cosmoappliances.com


Ссылки
Mac OS X 10.11.6 Quartz PDFContext

Надлежащая высота вентиляционного колпака | Правильная высота вытяжки

На каком расстоянии следует устанавливать вытяжку над варочной панелью?

Кухня, пожалуй, одно из самых важных мест в доме. Именно там готовятся одни из самых интимных блюд и создаются воспоминания. Таким образом, каждый хочет, чтобы его кухня была хорошо оборудована, чтобы все необходимые компоненты были на своих местах и ​​были полностью функциональными. Поскольку основной функцией кухонной зоны является приготовление пищи, существует очевидная необходимость в надлежащей вентиляции, поскольку процессы приготовления пищи связаны с выделением горячего, душного воздуха и жира.

Таким образом, вентиляция вашей кухни, особенно варочной панели/плиты, занимает центральное место.В прошлом люди готовили пищу под длинными дымоходами, которые обеспечивали выход дыма, жира и горячего воздуха, тем самым способствуя вентиляции.

В наше время кухонная зона уменьшилась в размерах, а миллионы людей живут в многоквартирных домах, и идея дымоходов немыслима. Установка вытяжек обеспечивает вентиляцию на кухнях как в коммерческих, так и в жилых помещениях. Эффективность этих вытяжек вместе с обслуживанием зависит от того, насколько правильно они установлены. Одним из наиболее важных факторов, которые следует учитывать при установке вытяжки, является высота над варочной панелью. При определении высоты расположения вытяжки над варочной панелью необходимо учитывать несколько соображений.

Как работает вытяжка?

Прежде чем мы углубимся в технические аспекты установки вытяжки, важно понять, как она работает. Эти знания послужат основой для других соображений, которые мы обсудим в этой статье.

Как упоминалось ранее, в процессе приготовления пищи образуются жир и пар. Они поднимаются к потолку и, как и все плавучие элементы, расширяются по мере подъема. Вытяжка помогает вытеснить эти элементы, всасывая их и направляя из кухни. Поскольку жир и пар расширяются по мере подъема, это означает, что чем выше установлена ​​вытяжка, тем шире она должна быть для эффективного удаления этих элементов.

Теперь, когда мы увидели, как работает вытяжка, давайте рассмотрим факторы, которые необходимо учитывать при определении высоты установки.

Какой тип варочной панели у вас есть?

Прежде чем решить, на какой высоте следует установить вытяжку, необходимо определить тип используемой варочной панели. Для разных типов варочных панелей может потребоваться разная высота вытяжки. Например, газовый гриль выделяет больше жира, чем электрическая плита, и это может потребовать дополнительных технических соображений при определении правильной высоты. Давайте рассмотрим некоторые из различных типов варочных панелей и рекомендуемую высоту вытяжки для каждого из них.

Сколько CFM для газовой плиты?

Газовые варочные панели по самой своей природе создают много горячего и душного воздуха во время приготовления пищи. Если у вас есть профессиональная газовая плита, вам нужно быть более осторожным, поскольку у нее более высокая мощность горелки, чем у традиционных газовых плит.

Для профессиональных газовых плит наиболее распространенной вытяжкой является 18-дюймовая навесная вытяжка. Этот тип вытяжки следует устанавливать на высоте от 30 до 36 дюймов над варочной панелью. Другой тип вытяжки для профессиональных газовых плит — это вкладыш/вкладыш вытяжного колпака. Он предназначен для установки внутри нестандартного шкафа над варочной панелью, и, поскольку большинство нестандартных вытяжек спроектированы так, чтобы соответствовать кухонному шкафу, наиболее распространенным материалом является дерево. Этот тип вытяжки требует большего расстояния от варочной панели из-за деревянного корпуса, а рекомендуемая высота установки составляет 36 дюймов над варочной поверхностью.

Традиционные вытяжки под шкафами и вытяжки в стиле дымохода также довольно распространены.Для этих вытяжек требуется расстояние не менее 30 дюймов от варочной панели до нижней части вытяжки. Для островных кухонь устанавливаются отдельно стоящие/островные вытяжки. Они поддерживаются потолком, по сравнению с другими моделями, которые поддерживаются стеной.

Деревянная островная вытяжка должна иметь зазор не менее 36 дюймов от варочной панели, а для вытяжки из нержавеющей стали требуется зазор 30 дюймов. Чтобы учесть высоту островной вытяжки, также рекомендуется, чтобы вытяжка была немного шире варочной панели.Например, если ваша варочная панель 30 дюймов, рекомендуемая ширина вытяжки будет 36 дюймов.

Сколько CFM мне нужно для электрической варочной панели?

Электрические плиты производят меньше дыма и горячего воздуха, чем газовые плиты, поэтому большинство людей предпочитают устанавливать вытяжку меньшего размера, чем профессиональные вытяжки. Так как выделяется меньше тепла, жира и дыма, вытяжки для электрических плит могут быть установлены на той же высоте, что и газовые вытяжки, или даже ниже.Однако при выборе наилучшей высоты установки необходимо учитывать другие факторы, такие как высота кухонной плиты и безопасность.

Какая идеальная высота для вытяжки?

Ваш комфорт, как пользователя варочной панели, имеет первостепенное значение при выборе высоты установки вытяжки. Вы не хотите, чтобы вытяжка блокировала ваше движение вокруг варочной панели, или вам постоянно приходилось беспокоиться о том, чтобы удариться головой о вытяжку во время приготовления пищи. Большинство людей также предпочитают, чтобы вытяжка была установлена ​​выше уровня глаз. Важно отметить, что установка вытяжки там, где вы вынуждены работать в неудобной позе, представляет риск для вашего здоровья. Большинство рекомендуемых значений высоты установки подойдут большинству людей, но если вы один из немногих, кто выше среднего роста, вам следует учитывать свой рост при определении высоты установки вытяжки.

Какой ширины должна быть моя вытяжка?

Площадь захвата вытяжки является важным фактором при определении высоты установки.Если площадь улавливания вытяжки больше площади варочной панели под ней, это означает, что вытяжка может более эффективно удалять весь пар и дым с меньшей высоты, и наоборот.

Размер кухонной плиты

Размер кухонной плиты является основным фактором, который следует учитывать при определении высоты установки вытяжки. Чем шире диапазон приготовления пищи, тем больше пар и жир, образующиеся во время приготовления, могут расширяться и распространяться по большой площади поверхности. Это, в свою очередь, повлияет на эффективность вытяжки в зависимости от высоты установки.

Действительно ли мне нужна вытяжка для безопасности?

При установке вытяжки соображения безопасности имеют решающее значение при определении высоты ее установки. Как упоминалось ранее, тип варочной панели является важным фактором, который следует учитывать. Если вытяжка установлена ​​неправильно, возникает опасность возгорания, так как электрические компоненты вытяжки могут выйти из строя из-за сильного нагрева.

Что касается безопасности, лучший способ избежать рисков, связанных с безопасностью вытяжки, — это поддерживать вытяжку в надлежащем рабочем состоянии. Отличный способ поддерживать вытяжку в чистоте. Если ваша вытяжка установлена ​​на высоте, где вы не сможете ее должным образом очистить, то существует риск скопления жира и масла в долгосрочной перспективе, что может привести к пожару.

Что такое ОВЛХ? Это кубические футы в минуту.

Мерой мощности вытяжек является кубический фут в минуту или CFM. CFM вытяжки является основным фактором, который следует учитывать при определении высоты установки вытяжки, поскольку это лучший показатель эффективности работы вытяжки. Если вытяжка имеет высокую производительность CFM, то ее можно установить выше, и наоборот. Если вытяжка установлена ​​слишком высоко, расстояние будет влиять на эффективность удаления дыма и пара.

Таким образом, очевидно, что если вы хотите установить вытяжку высоко, вам потребуется больше CFM. Некоторые эксперты предполагают, что на каждые 3 дюйма выше рекомендуемой высоты установки вашей вытяжке потребуется дополнительно 100 кубических футов в минуту для эффективной работы.

Насколько высока ваша варочная панель?

Одним из наиболее часто игнорируемых факторов при определении правильной высоты установки вытяжки является высота варочной панели. Важно учитывать высоту варочной панели от пола до верха и учитывать ее при установке вытяжки, чтобы люди не натыкались на углы вытяжки во время приготовления пищи. Вообще говоря, ваша варочная панель будет находиться на высоте 36 дюймов от пола!

Если высота варочной панели выше средней, то высота вытяжки также должна быть увеличена.Однако расстояние между варочной панелью и вытяжкой должно поддерживаться в рекомендуемых пределах.

Макет кухни

Планировка кухни играет важную роль в определении высоты установки вытяжки, так как от нее зависит, сколько места вы имеете в своем распоряжении. Различные планировки кухонь также означают разную динамику рассеивания пара и жира, а это, в свою очередь, означает разную высоту установки вытяжки.

Хотя планировка кухни не влияет напрямую на высоту установки вытяжки, она определенно влияет на способ установки вытяжки и ее эффективность.Например, вытяжка для варочной панели, которая примыкает к стене, не будет установлена ​​так же, как вытяжка для кухонной плиты островного типа.

Руководство производителя

Как и все изделия, вытяжки поставляются с инструкциями по установке от производителя. В этих руководствах изложены рекомендуемые условия для максимальной эффективности, и они должны быть среди основных руководств по тому, насколько высоко можно установить вытяжку. Важно учитывать требования руководства наряду со всеми другими соображениями, чтобы обеспечить правильную установку вытяжки.Например, в руководстве по установке вытяжки SMEG рекомендуется, чтобы расстояние между варочной панелью и нижней частью вытяжки составляло 65 см, если в руководстве по установке варочной панели не указано иное. Эти рекомендации являются отличным отправным пунктом при определении высоты, на которой ваша вытяжка будет работать эффективно и безопасно.

Региональные строительные нормы

В дополнение ко всем соображениям, упомянутым выше, необходимо учитывать строительные нормы и правила вашего региона по установке вытяжек.В большинстве штатов США средняя высота от верхней части кухонной плиты до нижней части вытяжки составляет 18 дюймов, и это минимальный зазор по высоте, требуемый большинством строительных норм и правил.

Еще одним важным фактором при установке вытяжки на рекомендуемой высоте является точное измерение расстояния. Выполнение правильных измерений перед установкой — это первый шаг к установке вытяжки на нужной высоте, который следует выполнять с большой осторожностью и умением.Также стоит отметить, что вы должны выбрать правильный тип вытяжки для своей кухни, так как небольшие отклонения в технических характеристиках в конечном итоге приведут к неправильному процессу установки и финансовым потерям.

Также важно учитывать тип пищи, для приготовления которой вы собираетесь использовать варочную панель. Некоторые продукты, такие как рыба, бекон и морепродукты, требуют вентиляции больше, чем другие продукты, и это следует учитывать при определении высоты установки и типа вытяжки.Если вы любите продукты, которые требуют приготовления на сковороде, то вам следует учитывать это при установке варочной панели и вытяжки и следить за тем, чтобы у вас оставалось достаточно места для приготовления пищи. Как упоминалось ранее, простота очистки и обслуживания также является важным фактором для предотвращения риска возгорания и накопления жира.

Лучший способ узнать, на какой высоте должна быть установлена ​​вытяжка над варочной панелью, — обратиться к профессиональному дизайнеру кухни. Когда вы нанимаете эксперта, вам гарантируется, что должным образом учтены все факторы, обсуждаемые в этой статье, и соблюдены надлежащие процедуры установки.Таким образом, вам не придется беспокоиться о том, что вытяжка будет висеть боком, или система вентиляции не будет работать должным образом из-за неправильной установки.

Каталожные номера:

  • http://www.impalakitchens.com.au/what-height-to-put-a-rangehood/
  • https://www.coolblue.nl/en/advice/distance-between-cooktop-and-range-hood.html
  • https://blog.yaleappliance.com/how-high-do-you-hang-a-range-hood
  • https://kitease.com/range-hood/range-hood-height
  • https://www. smeg.com.au/smeg_au/docs/user_manuals/LIFTB900.pdf

Рекомендации и руководство по установке вытяжек и вытяжек

Основные требования к установке для каждого типа экстрактора подробно описаны ниже:

Съемник капота:

Стандартная кухонная вытяжка является самым простым типом и может быть установлена ​​как отдельно стоящая единица или смонтирована под перемычкой. Все стандартные экстракторы могут использоваться как устройства для извлечения или рециркуляции.

Встроенные вытяжки:

Эти изделия предназначены для замены перемычки в составе непрерывной партии изделий. Как правило, крепления для этих экстракторов допускают некоторое ручное выравнивание как по вертикали, так и по горизонтали, чтобы точно совпадать с ходом устройств. При фиксации фасции следует соблюдать осторожность, чтобы не повредить ходовой механизм.

Вытяжка для вытяжек:

Навесные экстракторы предназначены для декоративных навесов дымохода. При установке этих устройств необходимо предусмотреть припуск со стороны шарниров экстрактора и место для опускания крышки фильтра.

Вытяжки для дымоходов:

Декоративный дымоход и дизайнерские вытяжки монтируются в пространстве между блоками. Обычно между краями вытяжки и любыми соседними шкафами должен быть зазор (обычно 50 мм). При установке этих продуктов не наносите силикон на стену и не облицовывайте продукты плиткой; в случае необходимости обслуживания может потребоваться снять изделие со стены.

Электрическое соединение

Все экстракторы без исключения предназначены для подключения к ответвлению с предохранителем и защищены предохранителем на 3 А; использование предохранителя на 13 А может привести к повреждению в случае неисправности изделия. Обратите внимание, что большинство вытяжек имеют класс защиты II от поражения электрическим током и не требуют заземления.

Важно!

Изолирующий выключатель любого экстрактора должен быть доступен после установки. Подключение к сети не должно производиться за установленными секциями дымохода, если не предусмотрен отдельный выключатель.

Скорость вытяжки и вентиляции

Любая вытяжка должна обеспечивать вытяжку в 6-12 раз больше объема помещения, что можно рассчитать как ширину комнаты х длину комнаты х высоту потолка в метрах, а затем разделить скорость вытяжки продукта на рассчитанный объем.

Максимальная практическая длина воздуховода составляет 6 м, и могут потребоваться вспомогательные вентиляторы, если эффективная длина больше этой.При расчете эффективной длины предположим, что любой изгиб на 90° эквивалентен 1,2 м прямого воздуховода.

Компания Glotech поставляет ряд воздуховодов из линейки EasiDuct размером 125 и 150 мм. Чем больше размер воздуховода, тем эффективнее будет работать экстрактор с меньшим уровнем шума.

Высота установки над варочными панелями

При установке вытяжки основное внимание следует уделить высоте зазора между вытяжкой и варочной панелью, установленной ниже. Минимальных законодательных требований при установке вытяжек над электрическими варочными панелями не существует, но рекомендуемая минимальная высота указана в инструкциях по эксплуатации, прилагаемых к варочной панели и вытяжке.

Однако при установке вытяжки над газовой варочной панелью необходимо соблюдать минимальную высоту, указанную в инструкциях, как для варочной панели, так и для вытяжки. Если в инструкциях по экстрактору не указаны особые исключения, то следует использовать более высокую высоту, указанную в двух брошюрах с инструкциями.В случае газовых приборов несоблюдение правильных требований к установке может привести к тому, что об установке будет сообщено в RIDDOR, и это может привести к задержке любого утверждения установки.

Важно!

Ширина любой варочной поверхности не должна превышать ширину установленной над ней вытяжки. (Цилиндрические и фонарные экстракторы являются единственными исключениями)

Крепление устройства к стене или потолку:

Некоторые продукты поставляются с обычными дюбелями и крепежными винтами. Они могут не подходить для использования со стеной или потолком, к которым вы хотите прикрепить изделие. Всегда убедитесь, что вы используете соответствующие крепления. Мы не можем нести ответственность за проблемы, возникающие из-за неправильной подгонки к опорным поверхностям.

При использовании экстрактора в качестве устройства рециркуляции:

Важно помнить, что угольные фильтры потребуются для удаления любых запахов при приготовлении пищи, если вытяжка будет использоваться только для рециркуляции. Обратите внимание, что они потребуют периодической замены (обычно от 3 до 6 месяцев).

.
