Как выбрать масляный радиатор? MOYO

Технические характеристики

Масляный радиатор представляет собой стальную конструкцию, состоящую из нескольких секций, заполненных минеральным маслом. Внутри установлены ТЭНы, нагревание которых приводит к разогреву масла, которое в свою очередь нагревает металлические ребра. Тепло от поверхности радиатора передается окружающему воздуху, что приводит к повышению температуры в помещении.

Чтобы дать верный ответ на вопрос, как выбрать масляный радиатор, следует ознакомиться с главными техническими показателями прибора. К ним относятся:

  • мощность;
  • количество ребер;
  • толщина секций;
  • количество режимов;
  • вес.

Мощность радиатора влияет на его возможность обогрева заданной площади. Обычно она рассчитывается таким образом: 1 кВт на 10 кв. м. площади типовой квартиры с потолками до 3-х метров. Также стоит учесть небольшой запас мощности, чтобы аппарат не работал постоянно на пределе возможностей.

Количество ребер оказывает влияние на скорость нагрева и остывания прибора, а также его свойства теплоотдачи. Прибор с большим количеством секций будет нагреваться дольше, но и теплоотдача у него выше. Меньшее количество секций позволит обогревателю быстрее поднять температуру в помещении до заданного уровня.

Узкие ребра ускоряют процесс нагрева радиатора, но не обладают достаточной мощностью для обогрева просторных помещений. Широкие секции обеспечивают лучшую теплоотдачу, но быстро охлаждаются окружающим воздухом и требуют увеличенных затрат электроэнергии.

Выбор теплового режима позволит вам самостоятельно задавать нужную температуру и регулировать интенсивность работы масляного обогревателя. Вес аппарата может составлять около 30 кг. Если прибор вам кажется слишком легким, несмотря на крупные габариты, значит, в нем используется слишком тонкий металл или недостаточное количество масла.

Дополнительные возможности

Чтобы окончательно определиться, как выбрать масляный радиатор, оцените дополнительные возможности аппарата. К ним относятся:

  • удобное и функциональное управление;
  • колесики для перемещения по квартире;
  • система автоотключения при перегреве или опрокидывании;
  • защитная решетка для предотвращения контакта с нагретой поверхностью радиатора;
  • вентилятор для ускорения распространения теплого воздуха в помещении;
  • увлажнитель воздуха для поддержания оптимального климата в квартире;
  • устанавливаемый полотенцесушитель;
  • достаточно длинный шнур питания с удобным способом хранения.

Расширение функционала аппарата значительно повышает комфорт и безопасность его эксплуатации, однако приводит и к увеличению стоимости прибора. Поэтому внимательно изучайте характеристики понравившейся вам модели, чтобы не переплачивать за ненужные свойства.

Как выбрать масляный обогреватель | Обогреватели | Блог

Осенью, пока не включили централизованное отопление, в квартирах нередко бывает холодно и неуютно. В таком случае очень выручает масляный обогреватель – ведь благодаря этому автономному источнику тепла вы можете совершенно не зависеть от работы коммунальных служб.

Виды и особенности масляных обогревателей

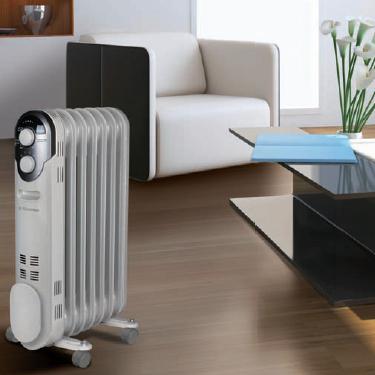

Масляный обогреватель – бытовой прибор, внешне напоминающий радиатор отопления. Он состоит из металлического корпуса, внутри которого находится ТЭН и теплоноситель – минеральное масло (именно ему обогреватель и обязан своим названием). Для работы прибор подключают к электросети. ТЭН нагревает масло, которое передает тепло корпусу устройства – а тот, в свою очередь, согревает воздух в помещении.

Масляные обогреватели делятся на несколько видов. В зависимости от способа установки они могут быть:

  • напольными;
  • настенными.

Самая распространенная и популярная модель – это напольный масляный обогреватель. Снизу у такой техники предусмотрены небольшие колесики, благодаря которым ее можно без усилий перевозить из одной комнаты в другую.

Настенный обогреватель относится к стационарному типу: его подвешивают на стену помещения с помощью кронштейнов. Такая модель подойдет, если вам постоянно нужен источник тепла, например, на неотапливаемой даче.

По конструкции масляные обогреватели делятся на обычные и со встроенным вентилятором.

Обычная модель согревает комнату, отдавая тепло через металлический корпус. Процесс этот происходит не слишком быстро: чтобы в холодном помещении установилась комфортная температура, может потребоваться несколько часов.

Прибор со встроенным вентилятором работает гораздо эффективнее. Он не просто отдает тепло, но и заставляет горячий воздух циркулировать внутри помещения, благодаря чему оно прогревается равномернее и быстрее.

Вентилятор можно включать и выключать независимо от ТЭНа: для этого на корпусе прибора предусмотрена отдельная кнопка. Обычно вентилятор встраивают в боковую часть обогревателя: такая конструкция позволяет при необходимости направить воздушный поток в нужную сторону, например, на сидящего человека.

Характеристики масляных обогревателей

Максимальная мощность энергопотребления – одна из ключевых характеристик масляных обогревателей. Она варьируется от 700 до 2900 Вт – чем выше этот параметр, тем быстрее прибор согреет комнату.

Мощность напрямую связана с другой важной характеристикой – рекомендуемой площадью обогрева. Считается, что для создания комфортной температуры на 1 квадратном метре площади уходит от 70 до 100 Вт энергии. Используя эту цифру и зная габариты помещения, вы можете вычислить, какую мощность должен иметь ваш электроприбор.

Например, для маленькой спальни площадью 10 кв.м. будет достаточно модели мощностью 700-1000 Вт, а в просторную гостиную площадью 25 кв.м. придется покупать обогреватель, потребляющий 1800-2500 Вт. Если комната больше, чем 30-35 кв. м., для нее и вовсе потребуются два обогревателя.

Конечно, это упрощенный расчет, в котором учитываются не все факторы. Например, для комнаты с большими панорамными окнами или высокими (более 2,7 метра) потолками лучше выбрать модель с запасом мощности.

С максимальной мощностью энергопотребления связана и другая характеристика обогревателя: количество предусмотренных в нем секций. Чем мощнее модель, тем крупнее должен быть ее корпус. Обогревателям небольшой (около 1000 Вт) мощности хватает 5 секций. Приборы мощностью от 2000 Вт гораздо габаритнее: они состоят из 9-13 секций.

Обычно для управления обогревателем предусмотрены кнопки и поворотные переключатели – они дают возможность выбирать температурные режимы и регулировать мощность нагрева. Иногда встречаются модели с сенсорными клавишами и дисплеем, на котором отображается температура в помещении и другие рабочие параметры – правда, эти приятные опции заметно сказываются на стоимости прибора.

У многих моделей есть не только ручная, но и автоматическая регулировка мощности нагрева. Благодаря встроенному термостату при достижении определенной температуры обогреватель отключается, а когда его корпус немного остывает, включается снова.

У многих обогревателей предусмотрены различные дополнительные опции, которые делают эти электроприборы более удобными и безопасными.

Например, в комплект с некоторыми моделями входит дистанционный пульт. Он будет особенно полезен тем, кто пользуется обогревателем даже ночью: с помощью пульта вы сможете включить, выключить устройство или поменять температуру нагрева, не вставая с кровати.

Встроенный таймер позволяет запрограммировать прибор, чтобы он включался или выключался в определенное время. Такая опция пригодится, например, если вы не хотите оставлять работающий обогреватель на всю ночь.

У некоторых моделей имеется съемный резервуар для воды. Под действием нагрева налитая в него жидкость испаряется: это помогает поддерживать нормальный уровень влажности в комнате.

Иногда обогреватели имеют защиту от перегрева, которая дополняет термостат – такая «страховочная» опция избавит от неприятностей в случае сбоя в работе прибора.

Еще одна отвечающая за безопасность функция – автоматическое отключение в случае опрокидывания. Дело в том, что обогревателем можно пользоваться только в вертикальном положении. Если он упадет, ТЭН перегреется – это может стать не только причиной поломки, но и пожара. Выключающиеся при опрокидывании обогреватели особенно пригодятся, если в доме есть маленькие дети или питомцы, которые могут уронить работающий прибор.

Помимо колесиков, некоторые модели снабжены ручкой для переноски – она понадобится в случае, когда надо перевезти обогреватель в багажнике авто или в загородном доме поднять его по лестнице на второй этаж.

Удобно, если у электроприбора предусмотрен отсек для намотки шнура – благодаря этой опции обогреватель будет занимать меньше места при хранении.

Варианты выбора масляных обогревателей

При выборе масляного обогревателя в первую очередь ориентируйтесь на площадь помещения. В продаже встречаются разные модели: при необходимости можно подобрать подходящий вариант даже для самой маленькой шести — или семиметровой комнаты.

Если у вас небольшая квартира стандартной планировки, рассмотрите приборы, рассчитанные на обогрев 10-15 квадратных метров – при необходимости их можно перевозить из одной комнаты в другую. Такие устройства достаточно экономичны: они потребляют не больше 1000-1500 Вт.

Владельцам загородных коттеджей с просторными комнатами и панорамным остеклением может потребоваться обогреватель мощностью свыше 2000 Вт, рассчитанный на площадь 25-30 квадратных метров.

Большинство моделей выпускают в белом цвете, однако при желании можно найти вариант в соответствии с интерьером – например, приобрести черный, серый или элегантный серебристый обогреватель.

Конечно, для поддержания комфортного микроклимата лучше выбирать прибор с регулировкой мощности нагрева. Хотите совершать минимум движений, управляя обогревателем? Обратите внимание на устройства с пультом ДУ.

В первую очередь смотрите на цену?

В самую бюджетную категорию входят модели мощностью до 1000 Вт. Они предназначены для небольших комнат и, как правило, имеют всего 5 секций.

За обогреватели, состоящие из 7-11 секций, придется заплатить побольше.

В самую дорогостоящую категорию входят мощные модели с различными дополнительными опциями: встроенным вентилятором, дисплеем, сенсорным управлением, дистанционным пультом.

Как выбрать масляный обогреватель: разнообразие и особенности

Не стоит, наверное, говорить, что выбор обогревателей сегодня просто огромен. Теперь нет никакого дефицита, как в старые советские времена. Учитывая, что обогреватель необходимая вещь, особенно в многоэтажных жилых домах, где отопление включают тогда, когда на улице начинаются легкие заморозки, желательно приобрести хорошую качественную модель.

Итак, вы остановили свой выбор на масляном радиаторе. Но выбор моделей таких обогревателей тоже достаточно большой. Как выбрать масляный обогреватель, чтобы прибор долго проработал и отвечал нормам пожарной безопасности. (См. также: Какой обогреватель экономичнее)

Принцип работы масляного обогревателя

Почему масляный? Дело в том, что после того, как на заводе отлита каждая секция, они собираются в одну общую конструкцию, внутрь которой помещается нагревательный ТЭН. Далее в пустые емкости заливается специальное масло. Тепло образуется при нагреве маслом стальных секций.

Хочется отметить, что масляные радиаторы появились уже очень давно. В советское время, они были просто хитами продаж и большим дефицитом. Современные модели, конечно, более усовершенствованы, имеют множество дополнительных функций, но принцип работы остался тем же. Стоит отметить, что устройства, выпущенные сегодня не имеют клапана, в которое можно заливать масло, в отличие от своих предшественников. Все операции выполняются на заводе – изготовителе.

Большинство потребителей считают, что все масляные обогреватели почему-то особенно сушат воздух. Это не так, просто, когда температура воздуха в помещении повышается, независимо от того, используется обогреватель или просто в котельной стали хорошо топить, то воздух становится сухим. (См. также: Какие виды обогревателей лучше)

Производители дополняют некоторые модели специальными емкостями для воды. Испаряющаяся во время работы радиатора вода, способствует повышению влажности воздуха в помещении.

Многие стараются не покупать данный вид радиаторов, исключительно из-за того, что во время работы их поверхность очень сильно нагревается и можно легко получить ожог. Да, это так. Но некоторые модели, например, масляный обогреватель Электролюкс имеют специальный защитный кожух. Поэтому его можно спокойно ставить даже в детской комнате. В отличие от радиатора сам кожух не нагревается, что исключает возможность получения ожога.

Такие устройства имеют очень большой вес. Перемещать радиатор, особенно когда он работает, очень неудобно. Но и здесь есть практичные варианты. Можно просто приобрести модель на колесиках и никаких проблем с перемещением не будет. (См. также: Как работает инфракрасный обогреватель)

Принцип работы данного отопительного элемента, заключается сначала в нагреве масла, находящегося внутри, затем в прогреве самого стального корпуса, который и начинает впоследствии отдавать тепло прохладному помещению. Процесс достаточно долгий. Именно поэтому некоторые модели обогревателей имеют встроенные вентиляторы, которые ускоряют процесс прогрева помещения.

Основные параметры при выборе

На какие параметры следует обращать больше внимания при покупке устройства, чтобы чувствовать себя в тепле и комфорте? Масляные бытовые обогреватели имеют следующие характеристики, влияющие на эффективность их работы:

  1. Мощность устройства. Можно произвести следующие расчеты касательно того, какой мощности лучше приобретать прибор, исходя из имеющейся площади.
    1 кВт мощности устройства способен обогреть примерно 10 кв. метров площади помещения. Но, при расчете нужно обязательно учесть и высоту потолков, а также окна, двери на балкон или лоджию, угловое расположение квартиры (как правило, внешние стены таких помещений очень холодные). Все вышеперечисленное приводит к потере тепла, поэтому покупать радиатор следует с запасом мощности. Но стоит отметить, что предлагаемые модели приборов, обладают максимальной мощностью в 3кВт. Поэтому с обогревом 30 кв. метров, такой обогреватель не справится.
  2. (См. также: Карта сайта 2)

  3. Размеры обогревателя. Маленький масляный обогреватель может не иметь колесиков, которые облегчают перемещение более внушительных по габаритам радиаторов.
  4. Наличие дополнительных функций. Сюда относятся наличие защитного кожуха, световая индикация, встроенный увлажнитель воздуха, вентилятор, переключатель режимов работы, таймер.

Характеристики дополнительных функций

Таймер очень полезная функция, с помощью которой можно запрограммировать включение, выключение обогревателя в определенное время. (См. также: Какой обогреватель лучше для гаража)

Встроенный увлажнитель воздуха помогает избежать слишком сухого воздуха в помещении, повышает влажность.

Вентилятор – ускоряет процесс обогрева помещения. Такие модели радиаторов будут иметь большую цену, по сравнению с вариантами радиаторов, не имеющих дополнительных функций. Важные моменты при покупке прибора:

  • Расстояние между секциями обогревателя. Если секции расположены очень близко друг к другу, то нагреваться они будут, конечно, быстрее, а вот прогревать окружающий воздух медленнее, поскольку их общая площадь небольшая.
  • Широкие секции будут нагреваться соответственно дольше, но и прогревать воздух быстрее.
  • Если габариты обогревателя имеют внушительные размеры, а вес устройства небольшой, это говорит о том, что стенки радиатора тонкие или минеральное масло залито в небольшом количестве. В любом случае и тот и другой вариант, просто нецелесообразны.
  • Температура масляного обогревателя во время нагрева может доходить до 100 градусов, поэтому такие устройства желательно приобретать с имеющейся функцией защиты от перегрева.

Виды масляных обогревателей

Среди дополнительных устройств отопления масляные радиаторы стоят на первом месте. Можно сделать краткий обзор масляных обогревателей, модели которых пользуются наибольшей популярностью среди покупателей.

Обогреватель масляный Дельта – достаточно мощный, есть модели, имеющие 9 секций. Это позволяет хорошо обогревать помещение даже в очень сильные морозы, когда центральное отопление не справляется и дома становится холодно. В устройстве есть световой индикатор, показывающий включен или выключен в данный момент обогреватель. На панели управления имеется встроенный терморегулятор, имеющий 2 режима работы – сильный и слабый.

Минус – потребляет очень много электроэнергии. Большой вес примерно 12 кг. Правда такой вес не ощущается за счет колесиков, с помощью которых можно с легкостью перемещать устройство.

Масляный обогреватель Сameron – имеет достаточно оригинальный дизайн всех моделей, оснащен защитным кожухом. Мощный – хорошо обогревает помещение даже в сильные морозы. Оснащен колесиками для удобного перемещения. Имеет функцию автоматического отключения в случае перевертывания.

Минус – большой расход электроэнергии.

Масляный обогреватель Поларис – имеет большой выбор оригинальных моделей, которые безупречно впишутся в интерьер любого помещения. Мощность стандартная. Есть варианты, как с 1500 ВТ, так и с 2000 Вт. Все модели имеют колесики для быстрого и удобного перемещения, радиаторы быстро нагреваются.

Обогреватель масляный Сатурн – стильный дизайн, приемлемая цена. Имеет защитный кожух, колесики для удобной транспортировки. Безопасен. Потребляет мало электроэнергии. Все модели имеют встроенный терморегулятор.

Преимущества масляных обогревателей

Если говорить о преимуществах масляных радиаторов перед другими, то в первую очередь это следующие параметры:

  • бесшумная работа;
  • безопасность во время эксплуатации;
  • компактность;
  • простое управления и регулирование температуры.

Разумеется, у таких радиаторов есть и минусы, самый основной это большое количество потребляемой электроэнергии. Кроме того, некоторые модели устройств не имеют дополнительного защитного кожуха. С ними нужно быть аккуратными и внимательными. Учитывая, что поверхность данных приборов сильно нагревается, то их следует устанавливать в стороне от мебели, занавесок. И ни в коем случае ничего нельзя сушить на поверхности таких радиаторов, поскольку это приведет только к поломке прибора.

Для небольшого помещения можно приобрести небольшой масляный обогреватель, 7 секций которого работают на полную мощность. Такое устройство не требует ни специального технического обслуживания, ни какого-то особенного ухода.

Полезные советы

Чтобы приобретенный вами масляный обогреватель Vitek бесперебойно и долго работал, следует соблюдать определенные правила эксплуатации таких устройств. Приборы нельзя использовать в помещениях с повышенной влажностью, например, в ванных комнатах.

Нельзя применять их для просушки белья, потому что устройство может просто перегреться и сгореть, поскольку белье закроет выход для горячего воздуха. Никогда не кладите электрический шнур на поверхность еще не остывшего прибора, он может расплавиться. Потребители в целом оставляют положительные отзывы о масляных радиаторах, но помните, что использовать их для обогрева помещений, имеющих маленькую площадь (например, 6 или 8 кв. метров) нецелесообразно, поскольку такие приборы рассчитаны в основном на обогрев помещений с большей площадью.

Общие итоги

Итак, если вы все еще думаете, какой прибор купить инфракрасный или масляный обогреватель, то остановите свой выбор на последнем устройстве, если не хотите мерзнуть дома в сильные морозы. Обладая высокой мощностью и производительностью, такой вариант дополнительных отопительных элементов будет самым оптимальным.

А выбирая из множества моделей, представленных в магазинах, выбирайте тот масляный обогреватель характеристики, которого удовлетворяют все ваши запросы или максимально приближены к вашим требованиям.

Как выбрать масляный радиатор ? — Советы на все случаи жизни — Каталог статей

Почему именно масляный радиатор?
Благодаря своей конструкции, масляный радиатор бесшумен, надежен и безопасен. У него нет открытых нагревательных элементов, следовательно исключена вероятность возгорания. ТЭНы, полностью погруженные в масло, работают в щадящем режиме, что значительно повышает срок службы масляного нагревателя. Большие размеры радиатора и его развитая поверхность являются основой для создания мощного и стабильного потока теплого воздуха, который равномерно распределяется по помещению.

Выбирая масляный нагреватель, следует учитывать следующие факторы.

Мощность нагревателя.
Чтобы сориентироваться при покупке масляного радиатора, можно воспользоваться следующим правилом: на обогрев каждых 10м2 комнаты с высотой потолка 3 метра необходим 1кВт энергии нагревателя. Кроме того, если в помещении, где установлен масляный радиатор, имеются два окна, или одна из стен внешняя, то расход тепла увеличивается еще на 0. 2кВт на 1м2. Естественно, следует выбирать нагреватель таким образом, чтобы в сильные морозы у Вас оставался запас мощности.

Учитывая тот факт, что мощность масляного радиатора ограничивается 3кВт, можно сделать вывод, что максимальная площадь обогреваемого помещения для масляных нагревателей ограничивается 25-30м2.

Практически все фирмы предлагают линейку из нескольких моделей масляных нагревателей разной мощности: 1; 1.2; 1.5; 2; 2.5 кВт, хотя попадаются и более мощные модели до 3кВт.

Устройство масляного радиатора.
Масляный нагреватель, это прибор так называемого комбинированного типа, т.е. перенос тепла осуществляется за счет конвекции масла внутри радиатора, а тепловая отдача – за счет конвекции воздуха в комнате и излучения нагретой поверхности корпуса. Масляный нагреватель представляет собой герметично закрытую металлическую емкость, своей формой напоминающую радиатор центрального отопления, заполненную минеральным маслом. Внутри емкости размещаются нагревательные ТЭНы, расположенные в нижней части корпуса и полностью погруженные в масло. ТЭНы разогреваются и передают свою тепловую энергию маслу, которое, в свою очередь, нагревает ребристый корпус масляного радиатора. Поскольку поверхность корпуса масляного нагревателя имеет сравнительно невысокую (до 100 градусов) температуру, нагреватели такого класса практически не сушат воздух и не сжигают находящуюся в нем пыль.

Особенности конструкции масляного нагревателя.
Принципиально, конструкция масляных нагревателей не меняется вот уже много лет. Однако существует множество дополнительных приспособлений, отличающих одну модель масляного радиатора от другой.

Обо всех конструктивных изысках производителей рассказать в небольшой статье невозможно, остановимся на основных.

Практически все современные радиаторы оснащены термостатом, плавным регулятором температуры, системой защиты от перегрева, световой индикацией, а так же двух- или трехпозиционным переключателем режима работы. Такой переключатель позволяет выбрать одну из нескольких степеней мощности, каждой из которых соответствует свой ТЭН. Это позволяет добиваться оптимальной температуры в помещении и заодно экономить электроэнергию.

Как правило, термостаты, которыми оснащаются масляные радиаторы, измеряют температуру масла внутри радиатора. Поэтому регулировать температуру воздуха в комнате приходится вручную, хотя попадаются дорогие модели нагревателей, в которых установлен регулируемый комнатный термостат.

Некоторые радиаторы оснащены 24 часовым таймером включения-выключения, который позволяет программировать включение/выключение радиатора на определенное время.

Если во время работы масляного радиатора Вы постоянно чувствуете сухость воздуха, следует обратить внимание на модели с увлажнителем – небольшим съемным резервуаром, куда можно доливать воду. При работе такого нагревателя вода испаряется, увлажняя воздух. Радиаторы с увлажнителем выпускают практически все фирмы производители радиаторов. Как правило, эта функция практически не сказывается на цене прибора.

Основным недостатком масляного радиатора можно считать его долгий прогрев до рабочих температур. Часто, он составляет от 20 до 30 минут. Да и перенос тепла от радиатора только путем перемешивания воздушных масс – процесс достаточно долгий.

Частично компенсировать инертность могут масляные радиаторы со встроенным тепловентилятором. После включения такого радиатора тепловентилятор сразу начинает подавать теплый воздух, в то время, как ТЭНы разогревают масло. К недостаткам таких масляных нагревателей следует отнести их высокую стоимость и нередкий выход из строя вентиляторов.

Чтобы ускорить отвод теплого воздуха, на ребра радиатора стали монтировать специальный кожух, незамкнутый снизу и с отверстиями в верхней части. Каналы между поверхностью кожуха и ребрами радиатора создают дополнительную тягу, подобно печной трубе. Это позволяет увеличить скорость распространения теплого воздуха почти вдвое. Общий недостаток таких масляных нагревателей – увеличение массы и сложное удаление пыли с секций.

Габариты.
Среди бытовых обогревателей, масляные радиаторы имеют самый внушительный вес и размер. Высота – 50-70см. Ширина – 30-50см. Вес – 10-30кг. Чтобы компенсировать столь солидные габариты, большинство моделей оснащается удобными колесиками и ручками для переноски или перекатывания масляного радиатора из комнаты в комнату.

Не забудьте, эффективная работа масляного радиатора возможна только в случае обеспечения свободного воздухообмена. Не стоит загораживать масляный нагреватель мебелью или сушить на его корпусе вещи. В крайнем случае, приобретите модель со специальными полотенцесушителями.

Кроме того, хотелось бы напомнить, что рабочее положение радиатора – ВЕРТИКАЛЬНОЕ. Если все же пришлось транспортировать или хранить масляный радиатор в горизонтальном положении, не следует сразу включать его в сеть. Установите прибор в нормальное положение и в течении получаса дайте маслу стечь в нижнюю часть емкости, чтобы полностью закрыть ТЭНы. В противном случае возможен выход масляного нагревателя из строя

Обогреватели: какой тип выбрать?

Так уж повелось на Руси, что каждый год приход зимы становится для всех крупной неожиданностью. Коммунальщики никак не могут решить, пора ли включать центральное отопление, или пусть еще недельку батареи постоят холодными. Плюс, даже исправно пытаясь обогреть наши квартиры, штатные батареи не всегда справляются с этой миссией. Что уж говорить о дачных коттеджах или дачах, где централизованное отопление вообще отсутствует, как класс? Выходов из такой ситуации может быть множество: от установки герметичных пластиковых окон в квартиру и мини-котельной в коттедж, до смены места обитания на более теплое (желательно где-нибудь на юге страны). Но самый простой и кардинальный метод решения этой проблемы – покупка электрического обогревателя. Надо всего-навсего найти ответ на вопрос “как выбрать обогреватель” – и наслаждаться теплом, невзирая на превратности зимней погоды.

Все электрические обогреватели можно разделить на классы по принципу действия: масляные и инфракрасные обогреватели, тепловентиляторы, тепловые пушки, конвекторы. Рассмотрим каждый из этих типов отдельно.

Масляные обогреватели

Обогреватели этого типа больше всего по внешнему виду похожи на обычные радиаторы батарей центрального отопления. Их даже так и называют – масляные радиаторы. Принцип работы тоже похожий, только вместо воды в масляных обогревателях циркулирует нагретое электрическим элементом масло. Температура кипения у масла гораздо выше, чем у воды. Поэтому масляные радиаторы могут быть существенно горячее батарей центрального отопления, в которых циркулирует вода. Обычная рабочая температура масляного радиатора 110-150 градусов по Цельсию. Это надо учитывать и не располагать их рядом с легкоплавкими предметами и там, где об них можно обжечься.

В то же время, масляные обогреватели – самые пожаробезопасные, их можно оставлять включенными круглые сутки. Они прекрасно подойдут в качестве замены батарей центрального отопления или в дополнение к ним.

В магазинах представлено множество недорогих масляных обогревателей. Это разнообразные по внешнему виду, размеру и количеству секций «батареи» мощностью около 1500 Вт. Такие модели без труда обогреют помещение площадью до 15 квадратных метров при высоте потолков не больше 3 метров.

Серьезный минус масляных радиаторов – медленный прогрев воздуха. Теплому воздуху, поднимающемуся от работающего обогревателя, требуется определенное время, чтобы вытеснить холодный по всему объему помещения. Для преодоления этого недостатка некоторые модели снабжаются вентилятором, который разгоняет теплый воздух по всему помещению, обеспечивая равномерный прогрев по всему объему. Встроенный вентилятор почти не влияет на цену, но выбор таких обогревателей заметно меньше.

Тепловентиляторы

Тепловентилятор – это, наверное, самый недорогой тип обогревателей. Сочетание нагревательного элемента и вентилятора, быстро распределяющего теплый воздух по всему помещению, позволяет быстро нагреть комнату средних размеров.

В качестве нагревательного элемента чаще всего используется раскаленная докрасна металлическая спираль. Понятно, что это не очень хорошее решение в плане пожаробезопасности. Но главный недостаток даже не в этом, а в том, что раскаленная спираль «сжигает» кислород, и в комнате при работе вентилятора распространяется ощутимый специфический запах горелой пыли.

Если эти недостатки для вас существенны, то не обязательно отказываться от покупки тепловентилятора. Можно поискать модели с керамическим нагревательным элементом. За счет более низкой температуры нагревательного элемента кислород не «выжигается» и опасность пожара существенно уменьшается. Керамические тепловентиляторы стоят дороже обычных, но пользоваться ими гораздо приятнее.

Конвекторы

Конвекция – это процесс естественной циркуляции воздуха, когда более теплый воздух поднимается вверх, а более холодный замещает его место. В принципе, масляные радиаторы нагревают воздух в помещении тоже по принципу естественной конвекции, в отличие от тепловентиляторов и тепловых пушек.

Преимущество конвектора перед масляным обогревателем, главным образом, в более эстетичном внешнем виде и возможности установки на стену. Гладкий плоский корпус хорошо впишется в современный интерьер и, установленный на стену, не займет лишнего места. Но надо помнить, что для более равномерного прогрева помещения конвектор надо устанавливать не слишком высоко, чтобы не сложилось ситуации, когда воздух выше уровня его установки прогреется, а внизу так и останется холодным.

У конвекторов, к примеру бренда Thermor, есть серьезный плюс: с их помощью можно легко организовать отопление целого коттеджа или дачи. До 20 конвекторов можно объединить в единую систему, управляемую единым пультом управления (покупается отдельно). Но, за красивый внешний вид и компактность приходится платить дополнительные деньги.

Инфракрасные обогреватели

Инфракрасный обогреватель предназначен не для нагревания воздуха, а для облучения инфракрасными (тепловыми) лучами непосредственно того места, температуру которого вы хотели бы повысить. Такие обогреватели вне конкуренции, когда помещение или слишком велико или не герметично и нагреть весь воздух невозможно (или не нужно по соображениям экономии). Некоторые предпочитают такие обогреватели только потому, что греться около них просто приятно, как сидеть у костра.

В современном инфракрасном обогревателе нагревательным элементом служит углеродное волокно, запаянное в кварцевую трубку (поэтому его также называют карбоновым). Благодаря такой конструкции обогревателю не страшна влага, он не сжигает пыль (не будет специфического горелого запаха), не сушит воздух и не «сжигает» кислород. Эта модель способна согревать на расстоянии 3-4 метра, в отличии от 1-2 для традиционных инфракрасных обогревателей. При мощности 900 Вт он способен прогреть помещение площадью до 20 квадратных метров!

Некоторые характеристики обогревателей

Мощность

Мощность – пожалуй, главная характеристика обогревателей. Чем выше мощность, тем быстрее обогреватель нагревает помещение, тем больше температура, до которой можно прогреть воздух. Обычно, для обогрева комнаты средних размеров достаточно обогревателя мощностью порядка 1,5 кВт.

Наличие таймера

Обогреватель с таймером сможет автоматически выключиться, когда вы уходите на работу и включиться за некоторое время до того, как вы вернетесь. Можно установить выключение обогревателя на ночь: некоторые медики считают, что для хорошего сна температура воздуха должна быть на несколько градусов ниже, чем днем.

Регулировка температуры

Позволяет плавно регулировать интенсивность нагрева. Если обогреватель не снабжен этой функцией, то его постоянно придет выключать и включать, чтобы поддерживать нужную температуру в помещении, что очень непрактично. Иногда вместо регулировки температуры обогреватели снабжаются регуляторами мощности – это, в принципе, тот же регулятор температуры, только не проградуированный в градусах. Чем больше мощность – тем выше температура. На практике разница между этими двумя типами регуляторов не столь существенна, потому что важна не столько температура самого обогревателя, сколько температура в помещении. А она, в свою очередь, зависит от множества различных причин, связанных больше со строением самого помещения, чем с устройством обогревателя.

Контроль температуры

Дальнейшее эволюционное развитие функции регулировки температуры — позволяет обогревателю работать в автоматическом режиме, поддерживая заданную температуру в помещении. Тепловентилятор с контролем температуры можно оставить без присмотра – он не перегреется выше безопасных пределов, что очень важно для этого типа обогревателей.

Автоматическое отключение при опрокидывании

Функция тепловентиляторов, устраняющая опасность пожара. Дело в том, что спираль обогревателя охлаждается воздухом, подаваемым вентилятором. Если вентилятор случайно опрокинуть так, что воздухозаборные отверстия перекроются, то спираль может раскалиться до такой степени, что обогреватель просто расплавится, и кончиться это может очень печально — пожаром. Поэтому настоятельно рекомендуем перед покупкой тепловентилятора удостовериться в наличии автоматического отключения при опрокидывании. Этой функцией также снабжаются некоторые инфракрасные модели.

Количество секций

Характеристика масляного радиатора. Чем больше секций, тем больше площадь поверхности обогревателя, тем интенсивнее идет теплообмен – а значит эффективнее работа обогревателя. При этом, следует учитывать, что секции у разных моделей имеют разную форму. Может так получиться, что одна секция радиатора сложной формы будет иметь такую же площадь, как две секции обогревателя традиционной формы. Поэтому сравнивать по количеству секций имеет смысл радиаторы одного типа.

Функция «Антифриз»

Антифриз, или защита от замерзания – специальный режим работы обогревателя, при которой он не позволяет температуре воздуха опуститься ниже нуля градусов. Обычно выдерживается температура порядка пяти градусов. Иногда бывает важно не допустить замерзания воды, ведь при замерзании вода расширяется, что может привести к необратимым последствиям (вроде лопающихся бутылок или потере качества продуктов, не говоря уж о том, что некоторые загородные дома ни в коем случае нельзя «вымораживать»).

Некоторые заключительные советы по выбору

Для того, чтобы безбедно пережить пару недель межсезонья вполне достаточно недорогого тепловентилятора. Благо, он не занимает много места и ему можно найти применение даже летом: в качестве обычного вентилятора или чтобы быстро высушить белье в ванной. Неплохо также иметь дома инфракрасный обогреватель, чтобы иметь возможность погреться, придя с улицы или, опять же, без потерь перенести межсезонье.

Если проблема с отоплением носит более серьезный и постоянный характер, то стоит присмотреться к масляным обогревателям или конвекторам. Что предпочесть – дело вкуса, и те и другие прекрасно справляются со своими обязанностями. Настенный конвектор не займет лишнего места, тогда как масляный радиатор можно легко перебазировать в другое помещение (особенно, если он на колесиках). Все упирается во вкусы и материальные возможности (конвекторы в среднем дороже). Цены и спецификации обогревателей можно сравнить здесь. Выбор – за вами!

Все характеристики, которые нужно учесть при выборе масляных обогревателей

Содержание:

  1. 1. Основные характеристики
  2. 2. Управление работой обогревателя
  3. 3. Дополнительные элементы
  4. 4. Безопасность превыше всего
    1. 4.1. Категории товаров на сайте ВсеИнструменты.Ру:

Никто не запрещает выбирать обогревательный прибор, исходя лишь из эстетических соображений. Несомненно важно, чтобы он хорошо выглядел в интерьере комнаты, в которой будет работать. Но все-таки самое главное, чтобы то оборудование, которое покупатель планирует приобрести, подходило ему по техническим характеристикам. Тогда в помещении будет по-настоящему уютно, комфортно, и даже самая лютая зима не покажется холодной.

Основные характеристики

Мощность показывает, сколько тепла выделяет устройство. Именно от этой характеристики будет зависеть, в каком помещении его лучше установить. Для маленькой комнаты (до 15 м) подойдет небольшой маслонаполненный обогреватель, мощностью от 1000 до 1500 ватт. А вот для обогрева помещения большей площади потребуется оборудование посильнее – от 2 000 ватт.

Площадь обогрева, указанная в тех. паспорте, освободит Вас от необходимости расчетов. Вместо того, чтобы умножать значения высоты потолков, длины и ширины комнаты на минимальное значение мощности для обогрева одного кубометра пространства (50 Вт), покупатель сразу сможет подобрать подходящий масляный обогреватель.

Количество секций стоит учитывать по одной простой причине. Ведь, чем больше ребер, тем больше площадь нагрева, следовательно – тем больше тепла устройство отдаст. Но с увеличением числа элементов увеличивается и время, за которое они прогреются.

Напряжение, от которого может работать тот или иной маслонаполненный радиатор, всегда необходимо учитывать. Несмотря на то, что большинство современных моделей запитываются от сети в 220 В, некоторые все же рассчитаны на более низкие токи (120В), поэтому нуждаются в переходнике-трансформаторе.

Габариты и вес радиатора также не стоит упускать из внимания. Если пользователь хочет выбрать модель, которая «отлично встанет в нишу под книжной полкой», спешим его огорчить – в этом случае устройство быстро перегреется и не сможет работать.

Размеры обогревателя указываются именно для того, чтобы Вы смогли рассчитать оптимальный вариант для своей комнаты, где от устройства до остальных предметов, стен и мебели останутся свободные 20 см. А учет веса будет важен при транспортировке обогревателя.

Управление работой обогревателя

Для многих покупателей важным является возможность изменять параметры функционирования теплового оборудования: выбирать режимы, регулировать мощность и температуру нагрева. Именно для этих целей производители оснащают обогреватели термостатами. Такой прибор позволяет установить именно те параметры работы, при которых пользователю будет максимально комфортно.

Кроме этого, многие модели оснащены электронным таймером, что позволяет задавать еще и время включения и отключения. Согласитесь, если в комнате станет теплее уже за 20 минут до вашего пробуждения, зимнее утро будет действительно добрым.

Дополнительные элементы

В первую очередь к ним относятся встроенные вентиляторы. С помощью такого аппарата теплый воздух будет быстрее циркулировать по помещению, и обогрев заметно ускорится. Не стоит бояться шума, это не промышленное оборудование, которое будет угрожающе трещать и рычать. Маленький вентилятор «спрятан» в корпус, что дополнительно понижает уровень вырабатываемых децибел.

Нельзя забыть также и о такой характеристике, как мобильность. Легкость перемещения обогревателя обеспечивается наличием колесиков и ручек. Если в комплект к интересующему вас устройству идут только ножки (с помощью которых масляный радиатор будет прочно стоять на полу), не расстраивайтесь. Для множества моделей специальные пластиковые или прорезиненные колесики можно приобрести отдельно.

Безопасность превыше всего

Всегда было страшно уходить из дома, не отключив от сети обогреватель со спиральным нагревательным элементом. Сегодня производители уделяют огромное внимание обеспечению пожаробезопасности. Например, оборудуют масляные радиаторы защитой от перегрева и автоматическим отключением в случае падения.

Это значит, что даже если пользователь оставит устройство включенным на целый день, пока его самого не будет дома – ничего страшного не произойдет. Герметичный корпус не лопнет и Вам не придется отмывать минеральное масло со стен и мебели. Если возникнут какие-либо неполадки, обогреватель просто отключится. То же самое произойдет, если его случайно толкнут (например, заденут дети или животные), и он упадет. Раньше в подобной ситуации из устройства могло начать вытекать масло, что вело к возгоранию. Сейчас такой проблемы нет.

Выбирая масляный обогреватель для квартиры, офиса или загородного дома, обращайте внимание на все технические характеристики. Ведь это поможет не ошибиться при покупке. Правильно подобранное устройство сделает Ваш дом по-настоящему теплым.

Категории товаров на сайте ВсеИнструменты.

Ру:

Обогреватели

Как выбрать масляный радиатор? :: Библиотека технической литературы

Очень приятно и комфортно, когда дома тепло и уютно. Централизованное отопление или плохие окна не обеспечивают должного уровня энергосбережения, а с приходом зимы и снижением уличной температуры возникает необходимость купить обогреватель для дома. Среди всего разнообразия и типов обогревателей масляные обогреватели занимают достойное место.

Масляные обогреватели обладают существенными преимуществами и недостатками. Среди преимуществ – пожарная безопасность и длительный срок эксплуатации, низкая стоимость, бесшумная работа, не сушат воздух. К недостаткам можно отнести габариты и вес, время разогрева. Внешне масляные радиаторы похоже на обычные батареи отопления. Внутри находится полость, заполненная маслом, и нагреватель (нагревательный элемент).

Масляные радиаторы имеют различное исполнение, оснащение и комплектацию. По месту размещения все масляные радиаторы можно отнести к нескольким группам:

  1. Напольные.
  2. Настенные.
  3. Настольные.
  4. Для детских кроваток.

Масляный радиатор может иметь встроенный терморегулятор, программируемый таймер или вентилятор, чтобы обеспечить быстрое время прогрева помещения, обеспечение заданной температуры воздуха, отложенный запуск. Некоторые продвинутые модели оснащаются встроенными увлажнителями воздуха, что особенно актуально для панельных домов, где воздух пересушен.

Особое внимание заслуживают радиаторы с возможностью сушки белья на них (в простых моделях радиатор запрещено накрывать).

Чтобы выбрать масляный радиатор для дома, следует знать, какую площадь необходимо обогреть, нужен ли программируемый таймер, а также предполагаемое место размещения обогревателя. Большинство моделей масляных радиаторов имеют вполне современный вид, а некоторые – даже футуристический, что отлично впишет его в интерьер любого помещения. Чтобы быть уверенным в нормальной работе радиатора на протяжении длительного срока, следует выбирать модели известных брендов, уделяющих внимание качеству своей продукции.

Если вы решили приобрести масляный радиатор для обогрева одной комнаты небольшой площади, то вполне подойдет радиатор с мощностью до 0,8 – 1 кВт. Для больших помещений лучше купить обогреватель с запасом мощности. Большинство радиаторов оборудованы регулятором мощности. Обратите внимание на гарантийный срок эксплуатации, заявленный производителем, на габариты (количество секций) обогревателя и его вес.

Как выбрать гидравлический охладитель — FluidPower.Pro

В этой статье я показываю свое видение того, как:

  • определить количество тепла, которое необходимо отвести от системы;
  • рассчитать и выбрать правильный размер кулера.

…и приведу пример расчета и выбора кулера.

Что такое охладитель и что такое теплообменник?

Гидравлический охладитель относится к типу теплообменников. Но что такое теплообменник? Лучшее определение теплообменника:

Теплообменник — это устройство, передающее тепло между двумя жидкостями.

Простое предложение, но очень хорошее описание, потому что жидкости могут быть маслом, воздухом, водой и т. д., а передаваемое тепло может использоваться как для охлаждения, так и для нагрева объекта.

В гидравлических системах наиболее популярны теплообменники двух типов:

Пластинчатые теплообменники

Пластинчатый теплообменник

Этот тип имеет наилучшее соотношение эффективности/надежности и предназначен как для охлаждения, так и для обогрева и очень хорош для жидкостей с низкой вязкостью.Пары пластин можно снимать по отдельности для обслуживания, очистки или замены. Еще одним преимуществом пластинчатых теплообменников является их низкая начальная стоимость, а также простая и недорогая эксплуатация.

Вентиляторы-радиаторы (с воздушным охлаждением)

Вентиляторы-радиаторы (с воздушным охлаждением)

Этот тип является единственным вариантом, когда вода недоступна или дорогая для доставки. Из преимуществ: низкие затраты на обслуживание и эксплуатацию и единственный вариант масляного охлаждения в мобильных приложениях.

Теория выбора кулера

Тепловой баланс

Выбор теплообменника начинается с расчета тепла, вырабатываемого гидравлической системой, которое необходимо отвести охладителю.Правильная оценка этой величины может сохранить баланс тепла в гидравлической системе и предотвратить как переохлаждение, так и перегрев гидравлической системы. Это позволяет гидравлическим компонентам работать в идеальных условиях температуры/вязкости с максимальной производительностью, что делает гидравлическую систему надежной и эффективной.

Итак, вопрос №1: откуда берется тепло в гидравлической системе ?

Короткий ответ — потери давления:

  • Трение между жидкостью и стенкой трубопровода передает часть энергии в тепло, поэтому давление в трубопроводе падает.
  • Кавитация во всех гидравлических компонентах (насосах, клапанах, фитингах и т. д.) из-за преобразования кинетической энергии приводит к выделению большого количества тепла в гидравлической системе. Рассматривайте все компоненты гидравлических систем как отверстия с перепадом давления на них, равным вырабатываемому теплу.

Колено на цилиндре выделяет тепло

Вот хороший пример: Взгляните на инфракрасное изображение справа – простое колено на цилиндре выделяет тепло из-за кавитации, вызванной быстрым изменением направления потока.

Следующий вопрос как оценить необходимое количество тепла необходимо отклонить ?

Это действительно хороший вопрос, потому что нет специальной формулы для расчета точного значения. Как вы понимаете, тепло выделяют абсолютно все компоненты в системе, и даже если попытаться посчитать основные части, это может занять некоторое время… Поэтому мы обычно берем следующие значения просто из исторического опыта:

20-25% входной мощности для замкнутых систем.

25-30% входной мощности для систем с разомкнутым контуром.

Например, у нас есть гидравлическая система как с открытым, так и с замкнутым контуром. Мощность, необходимая для разомкнутого контура, составляет 90 л.с., а мощность, необходимая для разомкнутого контура, составляет 80 л.с. В этом случае можно считать вырабатываемой и требуемой для отвода теплоты около 45..47 л.с.:

Другой метод получения теплотворной способности системы является более точным и идеальным для сложных систем, в которых смешаны открытые и замкнутые контуры, но требуется больше входных данных.Идея заключается в расчете разницы между входной и выходной мощностью. Вся затрачиваемая мощность превращается в тепло, именно то значение, которое мы ищем. Пара слов об этом методе.

Расчет любой гидросистемы начинается с задания на техническое проектирование, где показаны требуемые характеристики функций: скорость/сила для цилиндра или об/мин/крутящий момент для двигателей. Эти данные являются хорошей отправной точкой для оценки требуемой выходной мощности системы для наихудшего сценария: когда максимальные функции работают одновременно.

Следующими шагами являются расчеты входной мощности, которая должна быть обеспечена от электродвигателя или дизельного двигателя к насосам, с использованием общего КПД всех компонентов в контурах, таких как насосы, двигатели, и с использованием перепада давления на клапанах или потерь давления в шлангах, и т. д. Подробный расчет гидросистемы я приведу в следующих статьях.

Для своих проектов я обычно делаю расчеты обоими этими методами и беру наибольшее значение требуемой теплоты отвода для выбора кулера.

Это самый простой способ расчета отведенного тепла для поддержания теплового баланса в системе. На самом деле существует много других факторов, таких как температура окружающей среды и теплопередача через поверхности компонентов (например, гидробак), которые влияют на тепловой баланс. Но для штатной гидросистемы не требуется так глубоко копаться в расчетах.

Оценка расхода через охладитель

Следующим шагом является выбор места в системе, где должен быть установлен кулер, и оценка расхода в этом месте.

Есть три наиболее популярных места установки теплообменника:

  • в обратку, между коллектором обратки и баком. Это место наиболее популярно для системы с открытым контуром. Чтобы оценить расход через охладитель, сначала нужно вычислить расход для всех функций, которые могут работать одновременно, а затем вычесть стоковой расход, рассчитанный из компонентов через их объемную эффективность.
  • в дренажной линии, между коллектором дренажного коллектора картера и баком.Наиболее популярен для систем с замкнутым контуром. Чтобы оценить расход через охладитель, вам необходимо вычислить расход на выходе, рассчитанный для всех компонентов через их объемную эффективность.
  • в виде отдельного контура с дополнительной последующей фильтрацией. Может использоваться как для открытых, так и для замкнутых систем. Для оценки расхода через охладитель, во-первых, необходимо получить значение отведенного тепла. Далее по диаграммам производителей выбираем поток от кулера. И, наконец, выберите размер насоса контура охладителя, чтобы обеспечить требуемый поток через охладитель.
Корректировка отработанного тепла с использованием кривых поставщика

Каждое приложение имеет свои особенности, и производители кулеров не могут обеспечить производительность для всех из них. Поэтому в каталогах производителей кулеров можно найти диаграммы/кривые для каждого кулера в конкретных условиях, в которых он тестировался. Например, кулеры AKG протестированы и опубликованы кривые на основе:

  • Вязкость масла: 50 SUS
  • Разность температур на входе (ETD): 100°F

Еще один пример: кулеры Emmegi протестированы и опубликованы кривые на основе:

  • Вязкость масла: 16 сСт SUS
  • Разность температур на входе (ETD): 50°F

Здесь разница температур на входе (ETD) представляет собой разницу между температурой масла на входе и температурой воздуха на входе в охладитель.Конечно, ваши условия будут другими, и для использования диаграммы вендора вам необходимо рассчитать «Желаемый» ETD для вашей системы. Ваш «Желаемый» ETD — это разница между максимальной температурой окружающей среды (в худшем случае), при которой ваша система будет работать, и максимальной желаемой температурой масла на входе.

Например, для Техаса я обычно использую 115°F, для Аляски — 70°F для максимальной температуры окружающей среды (если заказчик не указал предпочтительное значение).

Вам необходимо самостоятельно оценить ожидаемую максимальную желаемую температуру масла на входе.Для линии слива она может подняться до 176°F, для обратки – около 160°F, но, опять же, зависит от области применения.

Как только вы узнаете свой «Желаемый» ETD, вы можете внести поправку на отклоненную мощность и использовать это значение в кривых производителя. Вы можете найти формулу в каталоге каждого поставщика для скорректированной отбрасываемой мощности:

Предварительно выбрать кулер.

Как только вы получите два значения: расход через кулер и отрегулированное тепло, вы можете использовать кривые производителя для предварительного выбора кулера.Попробуйте найти более холодную модель ближе к середине кривой.

Проверка перепада давления на охладителе

Это очень важный шаг, поэтому предыдущий шаг был назван «предварительным».

Важно проверить перепад давления на охладителе, поскольку в некоторых случаях можно повредить гидравлические компоненты, если давление будет слишком высоким. Например, если в сливной линии картера есть охладитель и перепад давления на ней более 50 psi, то в некоторых насосах или двигателях может выйти из строя подшипник (для них необходимо проверить максимально доступное давление в картере в каталоге).Еще одна проблема — противодавление, которое может создать кулер, если его поместить в обратку. В обоих этих случаях перепускной клапан, встроенный в охладитель, не спасет систему от избыточного давления, так как пропускает лишь малую часть потока. Не забывайте, давление срабатывания – это величина, когда клапан только начинает открываться с очень маленьким поперечным сечением для потока. В моей практике был случай, когда кулер с давлением срабатывания перепускного клапана 20 psi повышал противодавление до 90 psi при холодном пуске и до 45 psi при нормальной рабочей температуре и это неприменимо.

Не знаю почему, но по некоторым причинам некоторые производители публиковали диаграммы производительности кулера при очень низкой вязкости, не реалистичные для реальной эксплуатации. Вот почему падение давления на кривой выглядит так красиво.

Кривая поправочного коэффициента охладителя AKG

Также по странным причинам в последних каталогах AKG нет информации о зависимости перепада давления на кулере от расхода. Итак, я использую старые каталоги для той же модели кулера (что не правильно, потому что модифицированный кулер и новейший могут не иметь одинаковых характеристик).Emmegi продолжает предоставлять эту полезную информацию в своих каталогах.

Таким образом, чтобы получить фактическое падение давления на охладителе, необходимо использовать поправочный коэффициент, зависящий от вязкости масла в вашем приложении. (Вы можете использовать онлайн-конвертер, если вязкость или температура отличаются от единиц в каталоге поставщиков).

Это был последний шаг, и если вас устроило падение давления на выбранном вами кулере, то можете приступать к нему, если нет – попробуйте проверить другую модель или марку кулера.

На самом деле, AKG TS предоставляет онлайн-инструмент выбора кулера, который вы можете найти по ссылке:

http://78. 94.222.53:18000/cl1/

Пример выбора охладителя

Пример ниже — это реальный расчет для реального агрегата (Blender Trailer), который сейчас работает где-то на севере Техаса.

Техническое задание
  • Мобильная установка предназначена для работы в месте, где максимальная средняя температура окружающей среды составляет: 45°C = 113°F
  • Масло, которое будет использоваться: ISO VG46
  • Входная мощность системы: 120 л.с.
  • Гидравлическая система содержит только замкнутые контуры
  • Охладитель находится в дренажной линии, где расчетный расход составляет прибл.42 гал/мин
  • Самая высокая ожидаемая температура масла на входе в дренажную линию: 80°C = 176°F
  • Охладитель должен иметь электрический привод, 24 В постоянного тока
Шаг 1. Необходимо отказаться от расчета тепла

Во-первых, я предполагаю, что в худшем случае может выделяться тепло, равное 25% входной мощности (как для систем с замкнутым контуром):

Шаг 2.
Определение желаемого ETD

Этап 3. Расчет скорректированного количества отброшенной теплоты

HP скорректировано для выбора кулера при 100°F ETD (для кулеров AKG):

HP скорректировано для выбора кулера при 50°F ETD (для кулеров Emmegi):

Шаг 4.Предварительный выбор охладителя

Выбираем кулер серии DCS от AKG. Как видно из приведенных ниже кривых производительности, лучшим выбором является модель DCS-60:

.

Характеристики охладителя AKG DCS

Проверка веса охладителя (111 фунтов), максимального рабочего давления (250 psi), тока электродвигателя (2x10A=20A), размеров, стоимости и т. д.

Выбираем кулер серии DC от Emmegi. Как видно из приведенных ниже кривых производительности, хорошим выбором являются модели HPV-36 и SBV-6:

.

Кривые кулера постоянного тока Emmegi

Для данного расчета я выбрал модель SBV-6, так как оба кулера AKG DCS-60 и Emmegi SBV-6 внешне похожи, имеют одинаковые габариты и практически одинаковую цену. Так что это хороший выбор для будущего сравнения.

Проверка веса охладителя (82 фунта), максимального рабочего давления (280 фунтов на кв. дюйм), тока электродвигателя (2×10,4 А = 20,8 А), размеров, стоимости и т. д.

Шаг 5. Проверка перепада давления на обоих охладителях

Из приведенной выше кривой охладителя серии DCS-60 для расхода 42 галлона в минуту я получаю прибл. Падение давления 22 psi. Но это падение давления — это результаты испытаний масла с вязкостью 50 SUS. Для нашего масла ISO VG46 при рабочей температуре 40°C расчетная вязкость составляет 212 SUS.Рассчитаем поправочный коэффициент для наших условий по кривой в каталоге AKG:

Кривая поправочного коэффициента охладителя AKG

Таким образом, поправочный коэффициент равен 3, поэтому реальное падение давления на охладителе должно быть 22 PSI × 3 = 66 PSI.

Давайте проверим Emmegi SBV-6. Из приведенной выше кривой я получаю падение давления около 7 фунтов на квадратный дюйм для масла с вязкостью 16 сСт при расходе 42 галлона в минуту. Теперь нам нужно получить поправочный коэффициент, которого нет в каталоге Emmegi. Но вам повезло, я сделал запрос в Emmegi и их технический специалист предоставил мне приблизительную кривую, которую мы можем использовать для расчета:

Кривая поправочного коэффициента охладителя Emmegi

Итак, поправочный коэффициент равен 2.3, поэтому реальное падение давления на охладителе должно быть 7 фунтов на квадратный дюйм × 2,3 = 16 фунтов на квадратный дюйм

.

В итоге мой окончательный выбор — Emmegi SBV-6, потому что:

  • Охладитель Emmegi обеспечивает значительно меньший перепад давления при расчетном расходе (что хорошо для дренажной линии)
  • Вес кулера Emmegi на 25% меньше аналога AKG (что критично для мобильного применения)
  • Остальные критерии (эл. ток двигателя, габариты, стоимость и т.д.) аналогичны.

Легко? Ах да, но есть нюансы…

Руководство по покупке гидравлического масляного радиатора

— правильный выбор гидравлического масляного радиатора

Для чего нужны охладители гидравлического масла

Тепло убивает гидравлические системы, поэтому охладители гидравлического масла широко используются в различных сельскохозяйственных, мобильных, производственных и промышленных условиях. Для гидравлических систем подходят несколько различных типов маслоохладителей, наиболее распространенными из которых являются воздушные и водяные охладители.

Это руководство проливает свет на необходимость использования охладителей гидравлического масла, а также на преимущества и параметры для выбора лучшего маслоохладителя.

Вентилятор охладителя гидравлического масла:

Гидравлический воздушный вентилятор — это, прежде всего, устройство, используемое для охлаждения или снижения температуры масла, используемого в промышленности или, точнее, в гидравлических устройствах.

Зачем использовать маслоохладители:

Два способа охлаждения масла (нагреваемого из-за неэффективности гидравлических контуров):

  1. Более трудоемкий и дорогостоящий процесс — использовать достаточное количество масла, чтобы создаваемое тепло никогда не становилось слишком большим при одном разряде.
  2. Лучше и эффективнее охлаждать масло, чтобы выделяемое тепло всегда рассеивалось. Этот процесс позволяет системе работать неограниченное время и использовать меньше масла.

Компоненты охладителя гидравлического масла
  • Масляный резервуар
  • Вентилятор охлаждения, радиатор и мини-гидравлический мотор
  • Предохранительный клапан
  • Перепускной клапан фильтра/радиатора
  • Смотровое стекло уровня масла
  • Индикатор блокировки фильтра
  • Всасывающий патрубок и комплект труб После монтажа

Преимущества охладителя гидравлического масла

Используя охладитель гидравлического масла, вы можете получить стабильные характеристики охлаждения и фильтрации независимо от изменений расхода и рабочего цикла основного гидравлического контура.Это также позволяет подобрать размер охладителя в соответствии с тепловой нагрузкой, а не с максимальным возвратным потоком основного контура.

Большим преимуществом является то, что этот охладитель полностью отделен от давления в обратной линии, которое потенциально может повредить охладитель. Кроме того, техническое обслуживание фильтров может выполняться без отключения основной системы.

Требования к выбору перед покупкой охладителя гидравлического масла

Для правильного определения размера охладителя необходимо знать следующие параметры:

  • Количество тепла, которое необходимо удалить из системы.
  • Требуемая температура масла.
  • Температура подаваемой воды и температура окружающего воздуха
  • Требуемый точный расход
  • Требуемое отношение расхода масла к воде
  • Вязкость масла

Наконечники для обслуживания охладителя гидравлического масла

Следует соблюдать регулярные интервалы технического обслуживания в зависимости от окружающих и рабочих условий, чтобы проверить работу оборудования и предотвратить преждевременный выход из строя компонентов.

a) Осмотрите весь теплообменник и двигатель/вентилятор в сборе на наличие ослабленных болтов, ослабленных соединений, сломанных компонентов, пятен ржавчины, коррозии, засорения ребра/змеевика или внешних утечек.

b) Большинство маломощных электродвигателей не требуют дополнительной смазки. Однако более крупные двигатели необходимо смазывать качественной смазкой, указанной производителем, не реже одного раза в 6-9 месяцев.

c) Очистка и осмотр лопастей вентилятора необходимы во время планового технического обслуживания.При обращении с лопастями вентилятора необходимо соблюдать осторожность, чтобы не погнуть и не ударить любую из лопастей. Лопасти вентилятора, отбалансированные на заводе, не будут работать должным образом, если они повреждены или разбалансированы. Повреждение лопастей вентилятора может дополнительно привести к вибрации и серьезному повреждению теплообменника или приводного двигателя.

d) Ребра теплообменника, которые стали сплющенными, можно установить на место. Этот процесс может потребовать удаления катушки из шкафа.

e) Теплообменники, работающие в маслянистой или пыльной среде, часто нуждаются в очистке ребер охлаждения змеевика.Замасленные ребра следует очищать, промывая ребра и трубки водой или смесью неагрессивных обезжиривающих средств.

Приобретите охладитель гидравлического масла самого высокого качества онлайн в Industrybuying по низким ценам

Если вы ищете охладители гидравлического масла в Интернете, то вы попали в лучшее место. Industrybuying.com — ваш конечный пункт назначения всех видов масляных радиаторов. Вы можете посетить нашу обширную коллекцию масляных радиаторов, чтобы найти тот, который соответствует вашим потребностям.

При совершении покупок в Интернете на нашем портале вы обязательно найдете выгодные предложения. Предприниматели, которые хотят купить масляные радиаторы оптом, могут воспользоваться огромными скидками при оптовой покупке. Вы даже можете просмотреть гидравлические насосы и гидравлические клапаны . В то же время вы также можете выбирать из нескольких брендов.

Когда вы выбираете покупку в Industrybuying, вы можете быть полностью уверены в качестве и цене продукта, потому что мы сотрудничаем только с лучшими брендами, чтобы поставлять продукцию самого высокого качества. Более того, помимо различных сделок и предложений, вы даже можете использовать гибкие способы оплаты, такие как дебетовая / кредитная карта, интернет-банкинг, электронные кошельки и наложенный платеж. Итак, не ждите больше! Покупайте на нашем портале, чтобы купить лучшие в своем классе охладители гидравлического масла по лучшим ценам онлайн!

Часто задаваемые вопросы по масляному охлаждению

Все обсуждаемые здесь охладители, за исключением ребристых трубок и Laminova, не уступают друг другу по эффективности, поскольку больший отвод тепла может быть достигнут только за счет падения давления масла или падения давления воздуха. С другой стороны, производительность контролируется конструкцией турбулизаторов. Если вы увеличите степень турбулентности и заставите масло двигаться по более извилистому пути, чтобы привести его в больший контакт с площадью охлаждающей поверхности, чтобы получить большее рассеивание тепла, вы увеличите падение давления масла, часто та самая проблема, которую вы хотите избежать при установке масляного радиатора.

Со стороны воздуха, если вы увеличите шаг гофров или увеличите глубину (измерение спереди назад), вы увеличите падение давления воздуха, поэтому для получения лучших результатов потребуется более высокая скорость автомобиля или сложные воздуховоды.

Жидкостно-жидкостный охладитель становится жизнеспособным, когда ограничения по компоновке не позволяют установить охладитель в воздушном потоке и когда имеется достаточная теплоемкость водяного радиатора, чтобы справиться с дополнительными нагрузками, поскольку охлаждающая жидкость двигателя прогревается быстрее, чем масло, масло прогревается быстрее, что может положительно сказаться на износе двигателя и экономичности.Охладитель Laminova способен достичь высокой степени эффективности в тонком корпусе, поскольку уникальное оребрение обеспечивает огромную площадь охлаждающей поверхности, соприкасающейся с маслом. прочный и вряд ли будет поврежден в любой аварии, кроме самой большой, и его можно разобрать для очистки, что бесценно после взрыва двигателя.

Кольцевой охладитель спроектирован так, чтобы его можно было легко установить, установить между головкой фильтра и фильтром и использовать байпасный поток воды (аналогично автомобильному обогревателю), поскольку он не может использовать полный поток воды, производительность не может сравниться с Laminova, он изготовлен из нержавеющей стали, что снижает его вес по сравнению со всеми остальными.

Стержневые и пластинчатые охладители по своей конструкции не более эффективны, чем охладители штампованного пластинчатого, трубчатого или пластинчатого типа или охладители Laminova. Их ценность заключается в том, что они могут быть изготовлены в точном соответствии с требованиями транспортного средства, где все соответствующие параметры, масло расход, расход воздуха, температуры, допустимое падение давления масла и давление воздуха при различных скоростях известны. Стоимость этих кулеров ручной работы исчисляется тысячами фунтов стерлингов.

Мы считаем, что дизайн пластинчатого охладителя является лучшим компромиссом для всех видов автомобилей и автоспорта, независимо от цены, лучшие из конкурентов предлагают очень похожие характеристики, потому что их дизайн близко соответствует нашему продукту. Однако в настоящее время на рынке есть несколько копий китайского производства, которые из-за отсутствия инвестиций в надлежащую оснастку тяжелее, но плохо припаяны, что приводит к раннему выходу из строя при испытаниях циклическим давлением. Если на кулере нет подлинных этикеток Mocal, Setrab или PWR, мы рекомендуем вам избегать их. В литературе одного из многих продавцов говорится, что «эти охладители были разработаны на основе многолетнего практического опыта в области автоспорта». Мы очень сомневаемся, что кто-либо на китайских заводах когда-либо слышал о гоночных автомобилях, а тем более видел. один.

Рассеиваемое тепло не обязательно является единственной причиной выбора охладителя. Можно выбрать более крупный охладитель, чтобы избежать чрезмерного падения давления масла, имейте в виду, что чем больше рядов/трубок и чем короче их длина, тем меньше будет падение давления или в случае с Laminova чем длиннее охладитель, тем меньше падение давления масла, хотя падение давления воды больше.

Setrab Масляные радиаторы двигателя | суза

Масляные радиаторы двигателя

Серия ProLine STD

Масляные радиаторы Setrab серии ProLine STD являются наиболее универсальными высокопроизводительными масляными радиаторами на рынке.Серия ProLine STD включает в себя низкопрофильные 22-миллиметровые гнездовые порты для адаптации к любой системе, использующей адаптерные фитинги ProLine.

Тип плит серии STD компании Setrab, состоящий из штабелей, предлагает множество вариантов высоты в различных сериях по ширине. Кроме того, этот метод в сочетании с современной технологией пайки обеспечивает прочную, высокоэффективную и красиво упрощенную конструкцию, которую часто имитируют, но никогда не воспроизводят.

Масляные радиаторы Setrab ProLine STD серии 1
Диапазон мощности Номер детали А Б С Д Е Том. (кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
100-150 50-119-7612 6,42 5,75 4,80 7,48 8,27 0,22 1,55 2,2/2,6 13 000–17 500
160-190 50-125-7612 6.42 7,60 4,80 7,48 8,27 0,28 1,00 2,1/2,4 17 000-22 000
170-230 50-134-7612 6,42 10,39 4,80 7,48 8,27 0,43 2,70 1,0/1,5 21 000-27 000
175-275 50-144-7612 6. 42 13,53 4,80 7,48 8,27 0,59 3,30 1,0/1,3 26 000–35 000
300-400 50-150-7612 6,42 15.31 4,80 7,48 8,27 0,65 3,75 0,9/1,2 29 000-40 000
325-425 50-160-7612 6.42 18.31 4,80 7,48 8,27 0,80 4,42 0,6/1,1 33 000-45 000
  50-165-7612 6,42 19,89 4,80 7,48 8,27 0,85 4,60
600+ 50-172-7612 6. 42 22.13 4,80 7,48 8,27 0,95 5,30 0,8/1,0 40 000-60 000
Масляные радиаторы Setrab ProLine STD серии 6
Диапазон мощности Номер детали А Б С Д Е Том.(кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
90-130 50-610-7612 11.14 2,99 9,53 12.20 12,99 0,20 1,55 4,8/н/д 15 000-20 000
170-200 50-613-7612 11.14 3,94 9,53 12. 20 12,99 0,25 1,90 4,0/4,5 19 000-26 000
190-220 50-616-7612 11.14 4,80 9,53 12.20 12,99 0,30 2,30 3,6/3,8 23 000-32 000
220-310 50-619-7612 11.14 5,75 9,53 12.20 12,99 0,40 2,65 2,5/3,3 27 000-37 000
325-425 50-625-7612 11.14 7,60 9,53 12.20 12,99 0,55 3,40 2,0/2,5 33 100-46 000
400-475 50-634-7612 11. 14 10,39 9,53 12.20 12,99 0,75 4,50 1,7/2,2 43 000–59 000
450-550 50-640-7612 11.14 12.20 9,53 12.20 12,99 0,90 5,30 1,6/2,1 45 000–67 000
600+ 50-650-7612 11.14 15.31 9,53 12.20 12,99 1,10 6,50 1,1/1,8 56 000-78 000
600+ 50-660-7612 11.14 18.31 9,53 12.20 12,99 1,30 7,75 1,0/1,7 63 000–90 000
Масляные радиаторы Setrab ProLine STD серии 9
Диапазон мощности Номер детали А Б С Д Е Том. (кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
170-200 50-910-7612 14.09 2,99 12,48 15,16 15,94 0,25 1,95 6.1/н/д 19 000-27 000
220-310 50-915-7612 14.09 4,53 12,48 15,16 15,94 0,40 2,75 4,5/5,2 27 000–39 000
300-400 50-920-7612 14.09 6,06 12,48 15,16 15,94 0,55 3,55 3,0/4,2 35 000-50 000
400-475 50-925-7612 14. 09 7,60 12,48 15,16 15,94 0,75 4,35 2,6/3,5 42 000-60 000
450-550 50-934-7612 14.09 10,39 12,48 15,16 15,94 1,00 5,85 2,3/3,3 53 100-72 100
600+ 50-948-7612 14.09 14,70 12,48 15,16 15,94 1,43 8.00 1,8/3,1 69 000–96 000

Масляные радиаторы Setrab оснащены отверстиями M22 с внутренней резьбой, которые можно адаптировать практически к любому размеру с помощью переходных фитингов SUSA ProLine.

Диапазон

EOC в л. с. и БТЕ/ч основан на конкретных параметрах производительности, изменение которых может привести к другим результатам производительности.Низкий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с мокрым картером и типичных переменных параметрах. Высокий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с сухим картером и типичных переменных параметрах. Параметры мокрого картера включают: расход масла, 5 галлонов в минуту; моторное масло 20/50 или подобное; 130ºF ITD; Воздушный поток 60 миль в час. Параметры сухого картера включают: расход масла, 8 галлонов в минуту; моторное масло 20/50 или подобное; 140ºF ITD; Воздушный поток 80 миль в час.




Серия ProLine SLM

Масляные радиаторы серии

Setrab ProLine SLM были разработаны для требовательных приложений, где пространство также очень ограничено.Кулеры ProLine SLM отличаются адаптируемостью 22-мм системы ProLine, портами на конце резервуара и резьбовыми монтажными выступами.

Уменьшенный корпус более чем на 20 % тоньше, чем серия ProLine STD.

Конструкция линейки SLM от Setrab позволяет использовать множество вариантов ширины, которые невозможны в холодильниках других стилей.

Серия Setrab ProLINE SLM

Глубина: 1,57 дюйма

Диапазон мощности Номер детали А Б С Д Е Том.(кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
90-130 53-10744-01,
СЛМ 250-10
9,84 12,60 3,50 4,06 7,87 0,31 1,30 3,5-4,0 15 000-20 000
160-190 53-10745-01,
СЛМ 250-14
9. 84 12,60 4,88 5,43 7,87 0,50 1,70 2,0-3,0 17 000-22 000
90-130 53-10746-01,
СЛМ 420-6
16,54 19.02 2,09 2,64 12,60 0,25 1,30 7.6-10,8 15 000-20 000
170-200 53-10747-01,
СЛМ 420-10
16,54 19,29 3,50 4,06 12,60 0,38 1,90 4.1-6.1 19 000-27 000
250-350 53-10748-01,
СЛМ 420-14
16,54 19.29 4,88 5,43 12,60 0,63 2,55 3,1-4,4 29 000-40 000
170-200 53-10749-01,
СЛМ 592-6
23. 31 25,79 2,09 2,64 19,37 0,31 1,70 4,0-4,5 19 000-26 000
325-425 53-10750-01,
СЛМ 592-10
23.31 26.06 3,50 4,06 19,37 0,50 2,55 5,7-8,4 33 000-46 000
450+ 53-10751-01,
СЛМ 592-14
23.31 26.06 4,88 5,43 19,37 0,75 3,35 4.3-6.1 40 000-60 000

Масляные радиаторы Setrab оснащены отверстиями M22 с внутренней резьбой, которые можно адаптировать практически к любому размеру с помощью переходных фитингов SUSA ProLine.

Диапазон

EOC в л.с. и БТЕ/ч основан на конкретных параметрах производительности, изменение которых может привести к другим результатам производительности. Низкий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с мокрым картером и типичных переменных параметрах. Высокий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с сухим картером и типичных переменных параметрах.Параметры мокрого картера включают: расход масла, 5 галлонов в минуту; моторное масло 20/50 или подобное; 130ºF ITD; Воздушный поток 60 миль в час. Параметры сухого картера включают: расход масла, 8 галлонов в минуту; моторное масло 20/50 или подобное; 140ºF ITD; Воздушный поток 80 миль в час.




Охладители ProLine COM

Масляные радиаторы серии

Setrab ProLine COM предлагают уникальные и универсальные возможности подключения к водопроводу в прочной высокопроизводительной конструкции.

Конструкция кулера COM позволяет использовать более широкий кулер, чем стандартный, а концевые баки имеют более тяжелую конструкцию.

Масляные радиаторы

Setrab оснащены портами с внутренней резьбой M22, которые можно адаптировать практически к любому размеру с помощью переходных фитингов SUSA ProLine.

Диапазон

EOC в л.с. и БТЕ/ч основан на конкретных параметрах производительности, изменение которых может привести к другим результатам производительности. Низкий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с мокрым картером и типичных переменных параметрах. Высокий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с сухим картером и типичных переменных параметрах.Параметры мокрого картера включают: расход масла, 5 галлонов в минуту; моторное масло 20/50 или подобное; 130ºF ITD; Воздушный поток 60 миль в час. Параметры сухого картера включают: расход масла, 8 галлонов в минуту; моторное масло 20/50 или подобное; 140ºF ITD; Воздушный поток 80 миль в час.




Специальные охладители ProLine STD

Масляные радиаторы Setrab ProLine Specialty изменяют путь потока масляного радиатора ProLine STD для оптимизации отвода тепла в специализированных системах смазки.

В условиях высокой скорости потока некоторых гоночных систем с сухим картером может потребоваться дополнительный поток и производительность, связанные со специальными охладителями Setrab ProLine.

172M22I-D — это охладитель с диагональным потоком, обеспечивающий повышенную пропускную способность (уменьшенное ограничение) по сравнению со стандартным однопроходным охладителем 172M22I. Сокращение времени, в течение которого масло находится в охладителе, также незначительно снижает возможность отвода тепла, поэтому выбор между производительностью и потоком больше склоняется к потоку.

Setrab ProLine STD Специальная серия
Диапазон мощности Номер детали А Б С Д Е Том. (кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
600+ 51-07943,
172М22и-Д
6,42 22.13 4,80 7,48 8,27 0,95 5,30 0,9/1,1 44 000-65 000
600+ 51-09401-01
272М22и-Д
7.21 22.13 5,67 8,27 9,06 1,10 5,65

Масляные радиаторы Setrab оснащены отверстиями M22 с внутренней резьбой, которые можно адаптировать практически к любому размеру с помощью переходных фитингов SUSA ProLine.

Диапазон

EOC в л.с. и БТЕ/ч основан на конкретных параметрах производительности, изменение которых может привести к другим результатам производительности. Низкий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с мокрым картером и типичных переменных параметрах.Высокий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с сухим картером и типичных переменных параметрах. Параметры мокрого картера включают: расход масла, 5 галлонов в минуту; моторное масло 20/50 или подобное; 130ºF ITD; Воздушный поток 60 миль в час. Параметры сухого картера включают: расход масла, 8 галлонов в минуту; моторное масло 20/50 или подобное; 140ºF ITD; Воздушный поток 80 миль в час.


Блоки вентиляторов ProLine STD

Комплекты вентиляторов Setrab ProLine STD

сочетают в себе уже имеющиеся высокоэффективные и универсальные характеристики теплообмена линейки масляных радиаторов Setrab ProLine STD с низкопрофильными вентиляторами большого объема и прочными кожухами вентиляторов, что создает охлаждающий агрегат, не имеющий себе равных по производительности и универсальности. .

Фанпаки
Номер детали А Б С Д Е Ф Том. (кв.) Вт. (фунт) ∆P (psi) БТЕ/час диапазон
ФП119М22и 6,50 5,75 4,80 7,48 8.27 5,50 0,22 3,55 2,2/2,6 13 000–17 500
ФП625М22и 11,38 7,60 9,53 12.20 12,99 4,38 0,55 5,85 2,0/2,5 33 100-46 000
ФП634М22и 11. 38 10,25 9,53 12.20 12,99 4,38 0,75 8,95 1,7/2,2 43 000–59 000
FP910M22IX2 14,50 6,00 12,48 15,16 15,94 5,50 0,25 7,55 6.1 19 000-27 000
FP920M22i 14,50 6,00 12,48 15,16 15,94 5,50 0,55 7,20 3,0/4,2 35 000-50 000
FP948M22i 14,50 15.13 12,48 15,16 15.94 4,75 1,43 15,15 1,8/3,1 69 000–96 000

Масляные радиаторы Setrab оснащены отверстиями M22 с внутренней резьбой, которые можно адаптировать практически к любому размеру с помощью переходных фитингов SUSA ProLine.

Диапазон

EOC в л.с. и БТЕ/ч основан на конкретных параметрах производительности, изменение которых может привести к другим результатам производительности. Низкий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с мокрым картером и типичных переменных параметрах.Высокий диапазон EOC в л.с. и БТЕ/ч основан на типичном высокопроизводительном применении с сухим картером и типичных переменных параметрах. Параметры мокрого картера включают: расход масла, 5 галлонов в минуту; моторное масло 20/50 или подобное; 130ºF ITD; Воздушный поток 60 миль в час. Параметры сухого картера включают: расход масла, 8 галлонов в минуту; моторное масло 20/50 или подобное; 140ºF ITD; Воздушный поток 80 миль в час.



Комплект компонентов масляного радиатора

Premium Setrab от Fab9Tuning

Моторное масло отвечает за НАМНОГО больший процент охлаждения двигателя, чем большинство людей считают.При этом низкая температура двигателя — не единственная причина, по которой этот комплект масляного радиатора может быть хорошей идеей для вашей сборки.

Мы все знаем, что вязкость масла очень важна, моторное масло оценивается по так называемому «индексу вязкости», этот индекс показывает изменение вязкости между горячим и холодным маслом. Зазоры вашего двигателя рассчитаны на определенную толщину или вязкость масла, и эта толщина сильно меняется в зависимости от температуры масла. Именно по этой причине мы собрали этот комплект с переходной пластиной термостатического масла премиум-класса для правильного регулирования температуры.Подобно термостату в системе охлаждения вашего Miata, эта сэндвич-пластина перекрывает поток масла к масляному радиатору Setrab, позволяя моторному маслу нагреться до рабочей температуры, прежде чем оно начнет выполнять свою работу. Подогрев масла так же важен, как и поддержание его рабочей температуры.

Этот комплект содержит все компоненты премиум-класса, необходимые для установки. Части этого комплекта были тщательно отобраны, чтобы служить очень функциональной цели.

Основные характеристики:

  • Наши стропы AN изготовлены из черного нейлона (армированного сталью), чтобы избежать повреждения других компонентов автомобиля и сохранить легкий вес.
  • Сэндвич-пластина Mocal Thermostatic Oil была выбрана из-за ее большого успеха в автоспорте и компактной интеграции термостатического клапана.
  • Два различных варианта масляного радиатора, которые удовлетворят потребности от ежедневной энергичной установки до полномасштабного трекового монстра.
  • Монтажное решение, которое изолирует сердечник от теплопередачи и вибрации и обеспечивает ряд возможностей установки

Комплект включает:

  • Масляный радиатор Setrab серии 600 (выберите 16- или 25-рядную конфигурацию)
  • 10 футов шланга -10AN из черного нейлона (с покрытием из нержавеющей стали)
  • 2 низкопрофильных фитинга Setrab -10AN
  • 2 фитинга Setrab-10AN
  • Монтажный кронштейн Setrab с изоляцией от температуры и вибрации
  • Адаптеры для сэндвич-панелей Setrab
  • Setrab Sureflow — Термостатическая сэндвич-плита 180*F

*Примечание. Пластины Mocal больше не доступны, блоки Sureflow пригодны для обслуживания и превосходят по производительности ранее предлагаемые блоки Mocal.

Выбор масляного радиатора и его работа

Масло, попавшее в систему, выделяет тепло, а перегретое масло может повредить уплотнения и другие компоненты системы. Кроме того, каждое используемое гидравлическое масло будет иметь заданный номинал температуры, который оно может выдерживать. Если температура превысит указанное значение, свойства масла изменятся, что приведет к снижению производительности. Итак, охладитель гидравлического масла — это компонент для защиты системы от перегрева за счет охлаждения масла, проходящего по контуру.Этот компонент поможет поддерживать необходимую температуру масла.

Избыточное тепло образуется за счет потерь энергии в гидравлической системе, внешних источниках и окружающей среде. Другими преимуществами использования масляного радиатора являются обеспечение надлежащей смазки механических компонентов, увеличение срока службы компонентов, повышение производительности оборудования, снижение затрат на обслуживание и ремонт и т. д. Плохая смазка, кавитация, окисление, увеличение внутренних утечек, износ резины и эластомеров. уплотнения, образование вредного лака – проблемы, вызванные перегревом гидравлической системы.

Как упоминалось ранее (типы и преимущества масляных радиаторов), у нас есть различные варианты масляных радиаторов, и их необходимо выбирать с учетом определенных областей применения и характеристик охладителя. Другими факторами, которые следует учитывать, являются тепловая нагрузка, источник питания, шум, эксплуатационные расходы, доступное пространство, условия окружающей среды и многое другое. Без учета этих факторов невозможно выбрать наиболее подходящий кулер.

Воздушно-масляный радиатор и водяной масляный радиатор являются важными типами масляных радиаторов.Воздушно-масляный радиатор, оснащенный электрическим или гидравлическим вентилятором, охлаждает масло, пропуская через него воздух. Водомасляный охладитель использует воду для охлаждения системы.

Ниже приведены параметры для выбора масляного радиатора.

  1. Рассмотреть информацию о приложении
  2. Требуемая температура масла и количество тепла, которое необходимо отвести
  3. Температура подаваемой воды и температура окружающего воздуха
  4. Требуемый расход и отношение расхода масла к воде
  5. Рабочее давление гидросистемы
  6. Свойства используемой гидравлической жидкости
  7. Простота очистки и обслуживания
  8. Соображения относительно будущих расширений
  9. Механические факторы, такие как материал конструкции, защита от ударов и тепловые нагрузки
  10. Загрязнители окружающей среды, которые могут повлиять на систему

Далее, как работает масляный радиатор? Важными компонентами масляного радиатора являются масляный резервуар, охлаждающий вентилятор, радиатор и мини-гидравлический двигатель, предохранительный клапан, перепускной клапан фильтра/радиатора, смотровое стекло уровня масла, индикатор блокировки фильтра, всасывающий патрубок и комплект труб. Масляный радиатор будет передавать накопленную тепловую энергию во вторичную среду (воздух или воду), пропуская горячую жидкость через ряд тонких трубок, подвергающихся воздействию охлаждающей среды с температурой.

Масляные радиаторы | Охлаждение и управление воздухом для LCV

Масляный радиатор представляет собой отдельный, меньший по размеру радиатор основного радиатора двигателя, который поддерживает подачу масла при постоянной оптимальной температуре. Его цель — охлаждать масло, проходящее через катушки, тем самым увеличивая срок службы двигателя и трансмиссии.Они расположены перед системой охлаждения двигателя. Масляные радиаторы необходимы для дизельных двигателей (более высокий температурный диапазон) и автоматических коробок передач. Радиатор играет важную роль в плавной работе транспортного средства, рассеивая тепло при перемещении масла от движущихся частей в масляный поддон.



Предложение по охлаждению масла Valeo

  • Основные области применения по всему миру
  • Ценный опыт в области решений для масляного охлаждения, от воздушно-масляной архитектуры до водяных масляных радиаторов
  • Ассортимент разделен на 2 основных сегмента: охлаждение моторного масла и охлаждение трансмиссионного масла
  • Инновационный дизайн для снижения потребления

Valeo имеет большой опыт в разработке продуктов для систем управления двигателем и предлагает наилучшие технологические решения для сложного рынка послепродажного обслуживания. Valeo предлагает линейку интеллектуальных радиаторов, а также полный ассортимент продуктов для охлаждения двигателя.



Выберите Valeo в качестве специалиста по охлаждению двигателя:

  • Один из O.E. лидеры в области охлаждения двигателя,
  • Широкий и постоянно растущий ассортимент
  • Оригинальное качество продукции и уважение к оригинальному дизайну
  • Большое предложение контура управления охлаждением
  • Этикетка отслеживания для облегчения идентификации.
  • Продукция Valeo очень быстро доступна для вторичного рынка
  • Удобная и качественная упаковка
  • Комплексное предложение по масляному охлаждению: охвачены основные области применения по всему миру. Широкий спектр решений: от воздушно-масляной архитектуры до водяных масляных радиаторов. 2 основных сегмента: охлаждение моторного масла и охлаждение трансмиссионного масла



Валео Информация:

— Причины повышения температуры

  • Контакт с горячими частями двигателя
  • Контакт с поршнем
  • Давление в масляном насосе и подшипниках
  • Температура на входе: 150 °C / Температура на выходе: 125 °C
  • Восхождение на холм
  • Падение температуры ~ -30 °C на поршне

— Масляный радиатор причины отказов:

  • Авария/замена коробки передач
  • Коррозия ядра
  • Стресс: термический удар, циклическое давление
  • Неправильное техническое обслуживание Сбои начинают происходить, когда масло не может достаточно быстро рассеивать накопленное тепло и поднимается выше этого порога.
