Как запустить насосную станцию – Как закачать воду в насосную станцию
24 Марта 2022
Просмотров: 5775263
Время чтения: 8 минут
Содержание
Устройство насосной станции
Инструкция по запуску станции
Коротко о главном
Благодаря насосам наша жизнь существенно облегчилась, они применяются практически везде, начиная от отопления, заканчивая откачиванием сточных вод. Самый актуальный вопрос – это подача воды из колодца или скважины. Его мы рассмотрим на примере самого популярного устройства – автоматическая насосная станция.
Насосную станцию перед запуском необходимо установить и наладить. Такую процедуру выполняют не только после покупки, но и после консервации на зимний период, при ремонтных работах и других причинах.
Размер насоса не влияет на этапы его запуска
Устройство насосной станции

Накопительные баки (гидроаккумуляторы) имеют два варианта крепления при установке: вертикальный и горизонтальный. Также они отличаются ёмкостью резервуара. Бывают 2 л, 24 л, 50 л и 100 л.
Вертикальные гидроаккумуляторы используют для удобства монтажа, а горизонтальные баки позволяют поместить насос на площадке, предусмотренной специально для этого заводом изготовителем.
В узких местах часто не удаётся поместить собранную систему, поэтому её можно подобрать в соответствии с габаритами помещения, где будет выполнен монтаж.
Все соединения необходимо выполнять качественным фитингом. Давление заполненной и запущенной системы достигает 3 атм, поэтому собирать устройства на шлангах категорически запрещено.
Купить насосное оборудование можно в нашем интернет-магазине.
Конструкция всех устройств практически одинаковая, но может отличаться расположение элементов
Накопительный резервуар для воды
Гидроаккумулятор – это накопительная ёмкость, в которую посредством нагнетания давления аппаратом вода поступает и хранится для постоянного водоснабжения помещения. При открытии крана она поступает именно из этой ёмкости, а благодаря автоматике насос закачивает в бак воду при падении давления. Состоит из трёх основных частей:
- корпус устройства – герметичный жестяной бак, окрашенный эмалью;
- мембрана – резиновая ёмкость, в которой хранится запас воды;
- фланец – прижимает резиновую мембрану к горловине бака и служит отводом для используемой воды.
Мембрана установлена и в горизонтальном, и в вертикальном баке
В конструкции бака предусмотрен ниппель, он в точности напоминает тот, что используется в любом транспортном средстве, включая велосипед. Это приспособление позволяет с лёгкостью закачивать воздух, который будет храниться в полости резервуара определённое время.
Давление в баке должно соответствовать показаниям манометра примерно в 1,5 атм (значение должно соответствовать нижнему значению включения насоса автоматикой).
В ниппеле установлен золотник с резьбой, ключиком служит колпачок от ниппеля
Как закачать насосную станцию: первый запуск производится именно с этого шага –необходимо подсоединить к ниппелю любой насос с колпачком под золотник. Давление в баке должно равняться 1,4-1,8 атм, в зависимости от того, как отрегулирована автоматика, но ни в коем случае не ниже показателя при включении насоса.
Момент включения насоса вычисляется методом наблюдения за манометром. Если давление в баке будет ниже – то будет происходить ощутимый толчок при пуске двигателя. Такая проблема возникает, если воздух на протяжении определённого времени стравливается с бака. В таком случае необходимо накачать систему.
Ассортимент накопительного оборудования удовлетворит запрос любого заказчика
Обвязка и подключение установки
Чтобы запустить насосную станцию, необходимо использовать инструменты, трубы и фитинги. В случае установки насоса на баке монтаж коммуникаций производится как на изображении.
Качество монтажа влияет на работу оборудования
Обязательный шаг в процессе того, как правильно запустить насосную станцию, – крепление оборудования на полу или стене. Если пол бетонный, нужно использовать анкерные болты, а мощные шурупы с деревянным. Конструкция должна быть установлена капитально, никакие соединения не должны быть расшатанными.
В случае установки резервуара для воды в отдалённом месте от установки насоса, монтаж оборудования производится так, как на изображении ниже.
Если у насоса нет заливной горловины, устанавливают кран (номер 6) для заполнения системы
Глубина, на которую максимально можно опустить всасывающий патрубок, – 8 м. Не стоит превышать это расстояние. Если глубина зеркала воды составляет 5 м, а место забора находится несколько дальше от места установки насоса, то расчёт допустимого расстояния можно произвести без калькулятора.
От максимальной рабочей глубины, в этом случае – 8 м, нужно отнять глубину, на которую погружен патрубок забора, это 5 м, остаётся 3 метра запаса глубины. По горизонтали каждый вертикальный метр считается как 5 метров, соответственно, если воду брать из колодца, который находится в 10 метрах от дома, то такой монтаж осуществлять можно, в данном случае насос будет иметь небольшой запас – как и должно быть.
Реле давления и его настройка
Как запустить насосную станцию в первый раз: первый запуск осуществляется со стандартными настройками реле. В случае неправильных установок их с лёгкостью можно изменить. Реле давления предназначено для включения питания насоса при заданных параметрах. Существует два типа реле: автоматическое и механическое.
Автоматическое реле давления
Механическое реле давления устроено таким образом, что его можно отрегулировать на включение питания устройства при заданном давлении. Регулировка осуществляется путём наблюдения. Реле универсально и подходит ко всем типам насосов.
Устройство имеет две регулировочные гайки. Гайка, которая фиксирует большую пружину отвечает за минимальное давление включения, а вторая гайка, которая отвечает за перепад, задаёт амплитуду для отключения питания устройства, то есть если путём механической настройки первую гайку мы установили на показаниях манометра в 1,5 атм, то второй мы можем добиться отключения любой амплитудой.
Рекомендуемое давление отключения не должно превышать 3 атмосфер.
В видео рассказывают, как закачать воду в насосную станцию быстро
Инструкция по запуску станции
После того как система полностью смонтирована, производят первый запуск насосной станции.

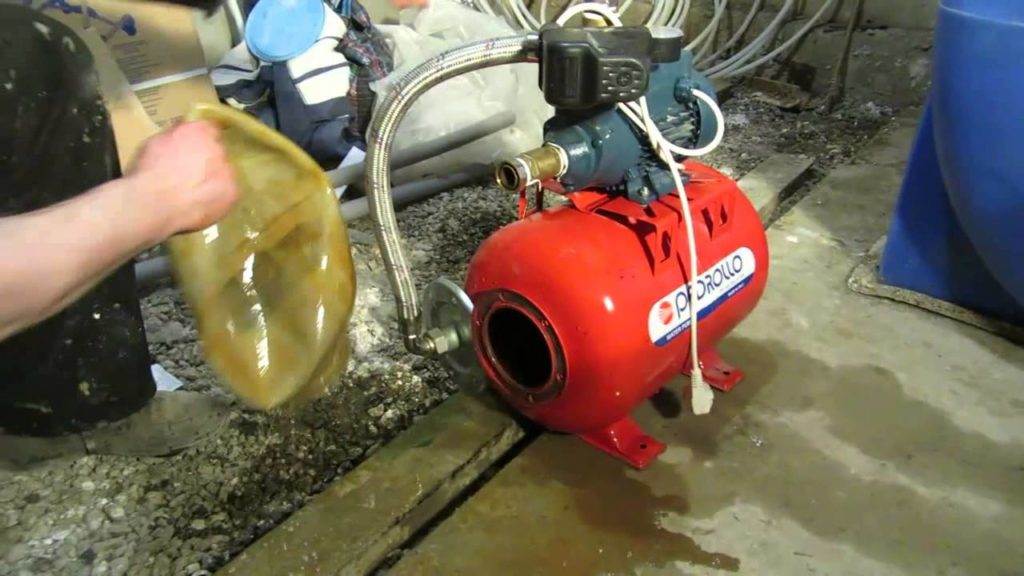

- Первое, что необходимо сделать до того, как включить насос воды, – залить в систему воду. Нужно отвернуть заливной болт на корпусе прибора и наполнить систему водой до тех пор, пока она не перестанет уходить. Если в насосе нет заливного отверстия, для удобства используют заливной кран, подключенный к тройнику в систему. Либо заливают воду через отверстие выходного патрубка. Система внутри взаимосвязана.
- Подождать несколько минут и удостовериться, что вода нигде не уходит. На конце всасывающего патрубка для этого установлен обратный клапан.
- Открыть все краны в доме.
- Включить питание оборудования. Дождаться, пока насос прогонит весь воздух в системе. Когда напор станет равномерным, закрыть краны и дождаться автоматического отключения аппарата. В случае, если отключения не происходит, нужно самостоятельно отключить питание и выкрутить гайку, удерживающую большую пружину на реле давления, скорее всего, порог отключения выше нагнетательного давления прибора.
- Отрегулировать давление, путём наблюдения за манометром при открытии точек водозабора.
Процесс того, как запустить насос и настроить, демонстрируют в видео
Фирменное оборудование проходит заводские испытания и имеет заводские настройки
Коротко о главном
В условиях эксплуатации загородного дома процедуру запуска насосной станции, скорее всего, придётся выполнять ежегодно. Оборудование требуется либо консервировать, либо хорошо утеплять. В любом случае, произвести запуск теперь труда не составит.
Для подключения понадобится установить все части по своим местам, как следует закрепить устройство, произвести контрольную затяжку всех элементов фитинга, залить воду в систему и подать питание. После запуска нужно наблюдать за показаниями манометра, отрегулировать реле в нужные 1,5 -3 атмосферы давления.
Приходилось ли вам уже запускать насосную станцию? Столкнулись ли с какими-либо сложностями? На что посоветуете обратить внимание другим пользователям?
Автор
Поляков Сергей Специальность: Инженер
Все статьиПоделиться
Поделиться
Гидроаккумулятор и реле давления.

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.
Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.
Рис2. Крышка золотникаГидроаккумулятор – не только вода. Немного теории
Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.
Практика. Воздух
Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.
Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.
Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.
Реле давления
Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.
Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.
Практика. Вода
После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:
- достижении рабочего давления ГА;
- достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.
Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.
Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.
Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.
Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).
