Закладка фундамента

Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.

После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.

После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

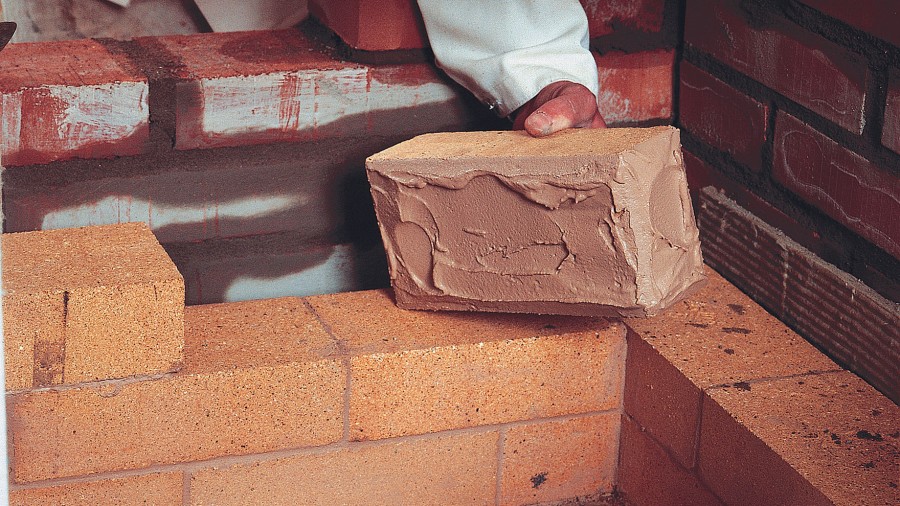

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

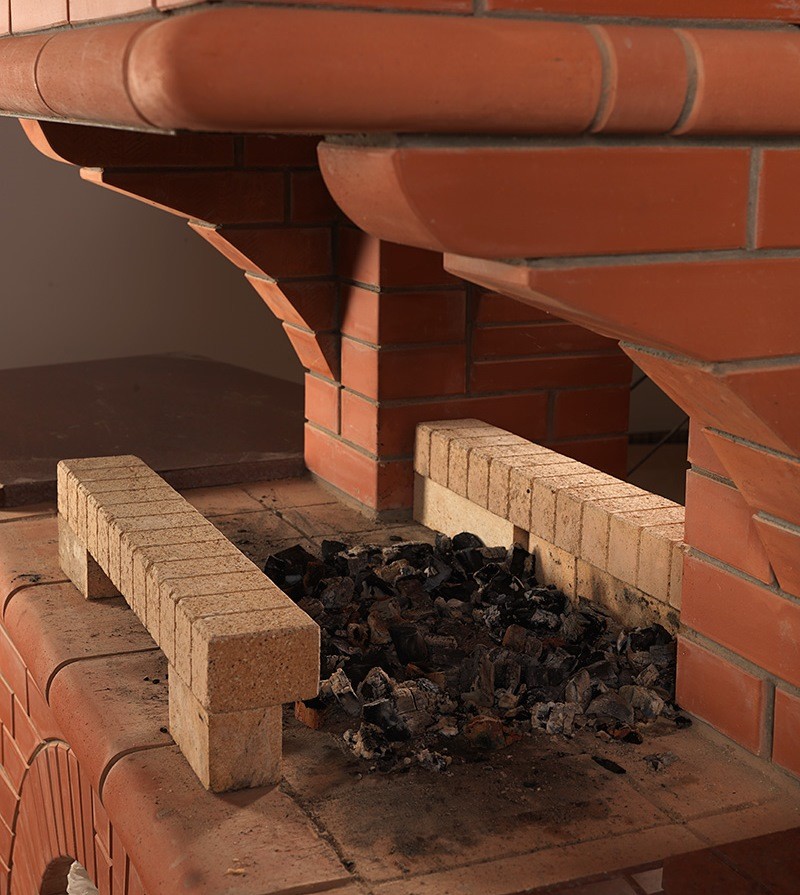

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

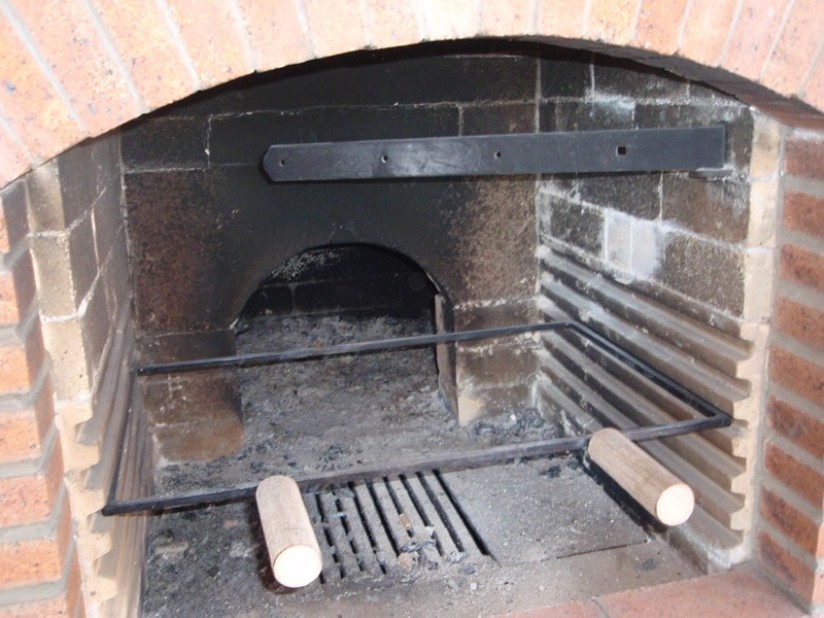

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

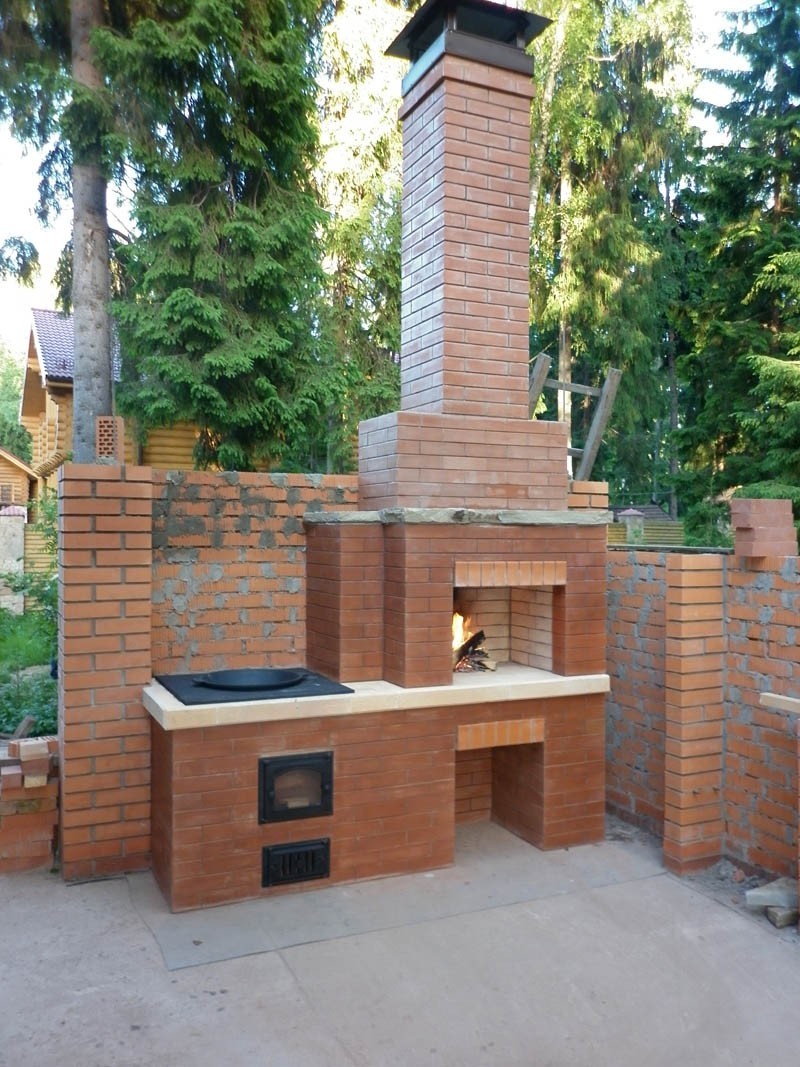

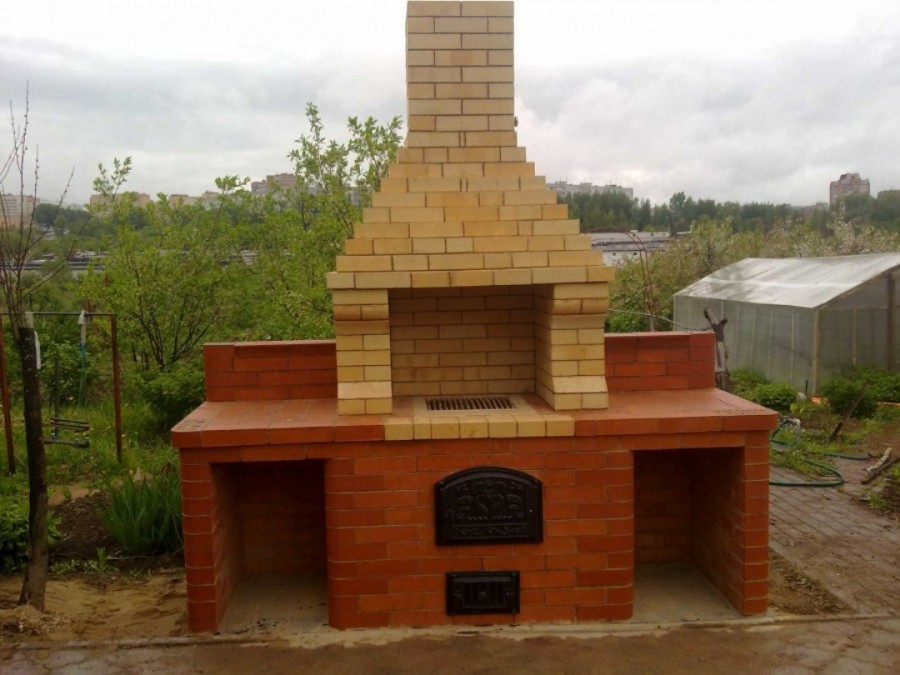

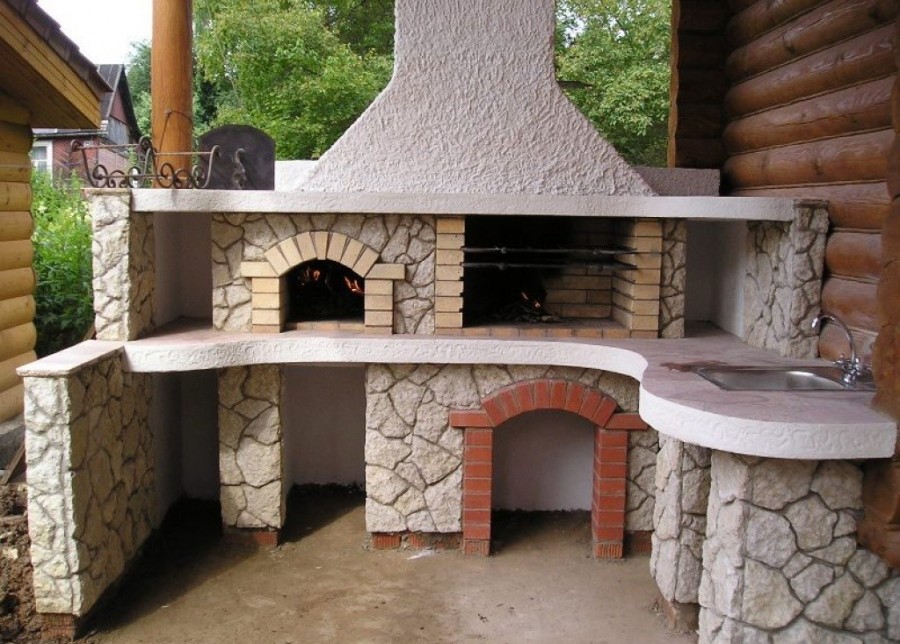

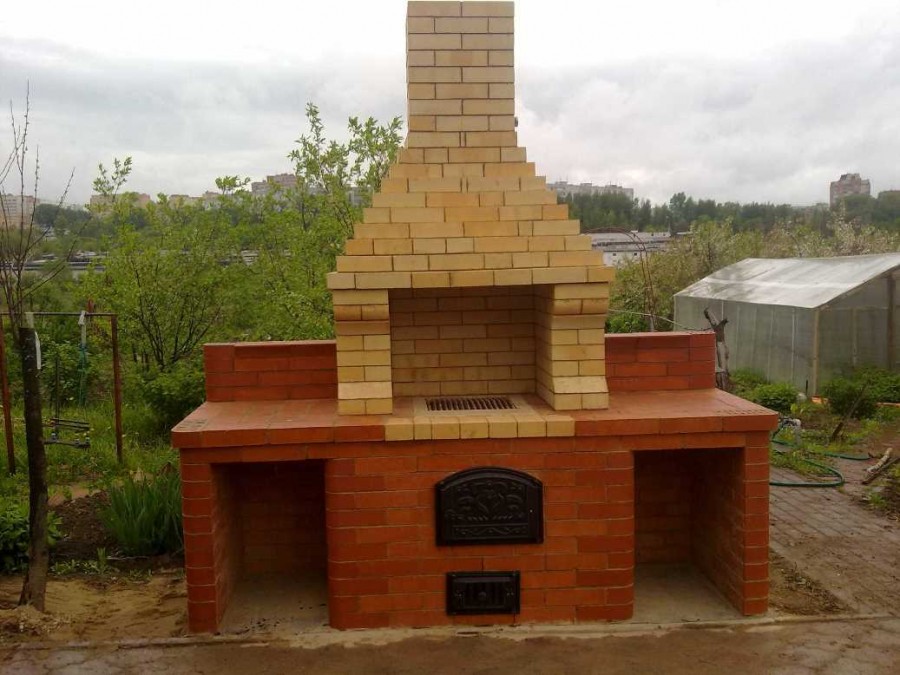

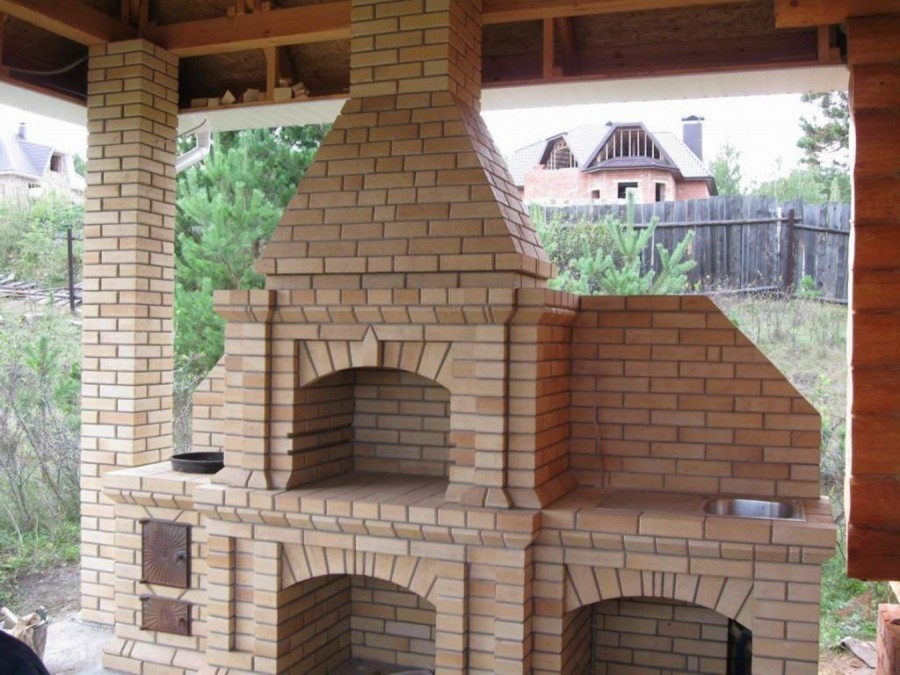

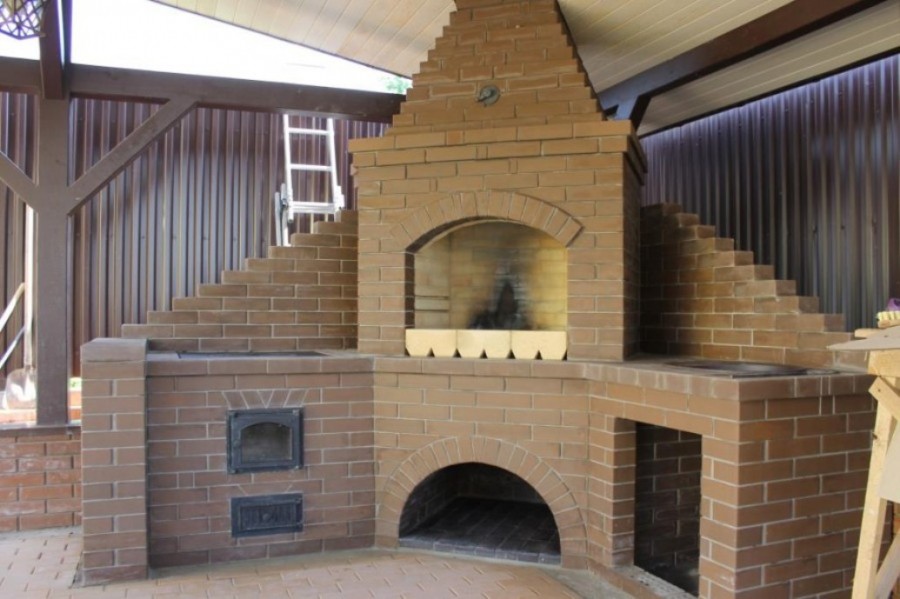

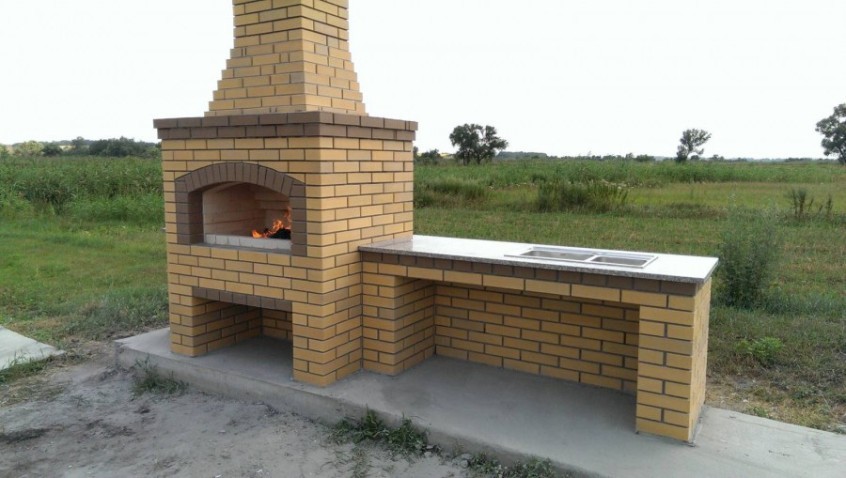

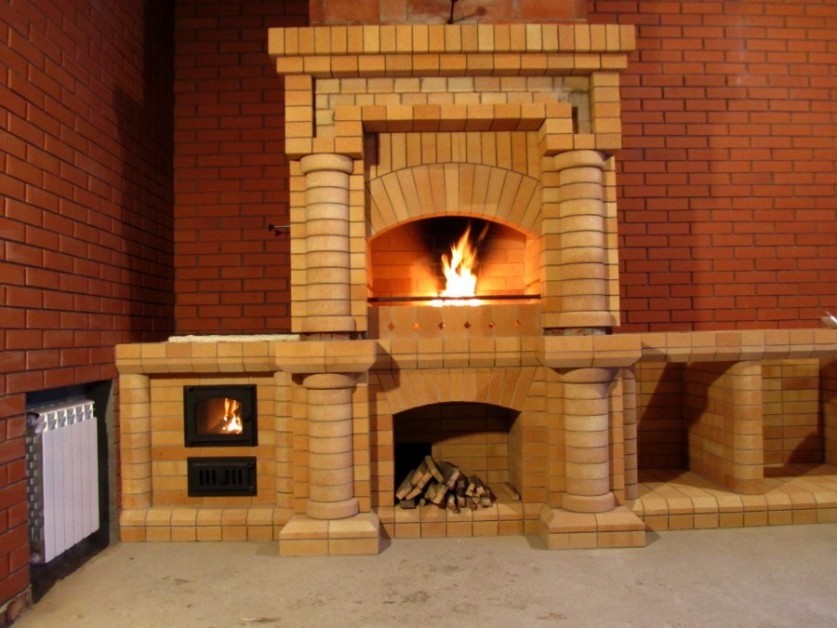

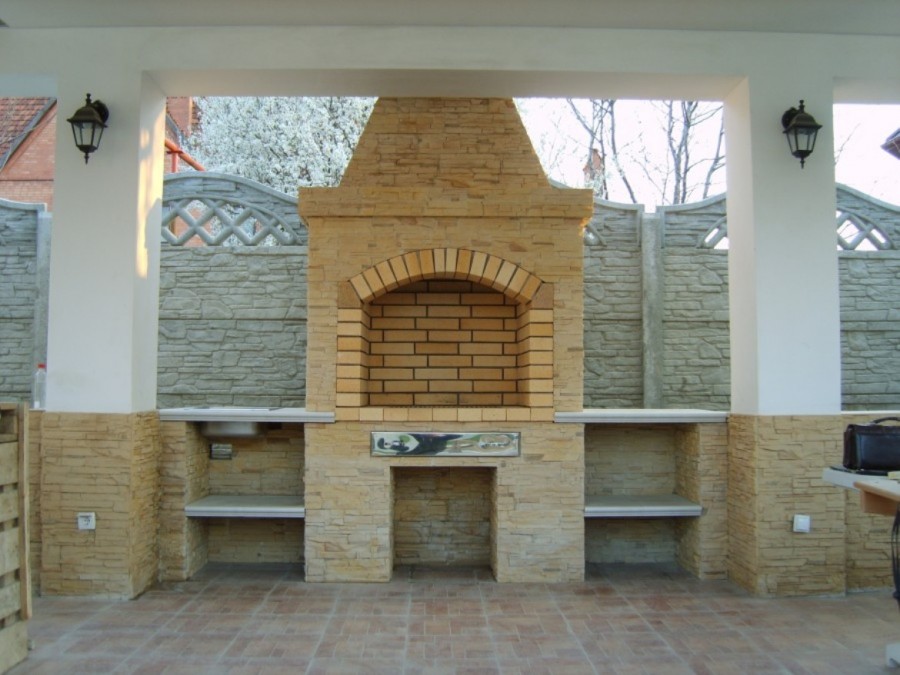

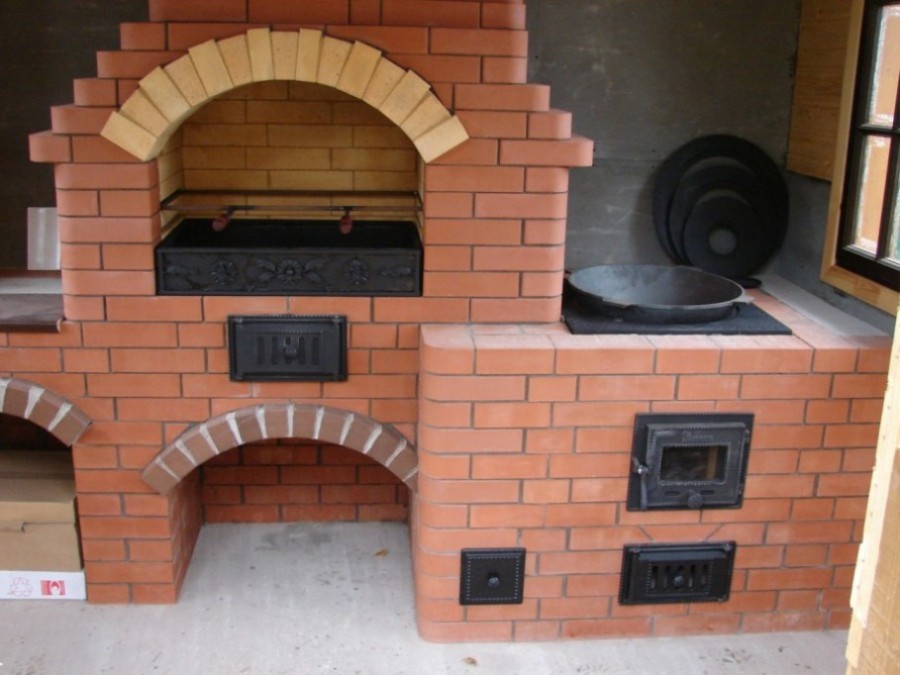

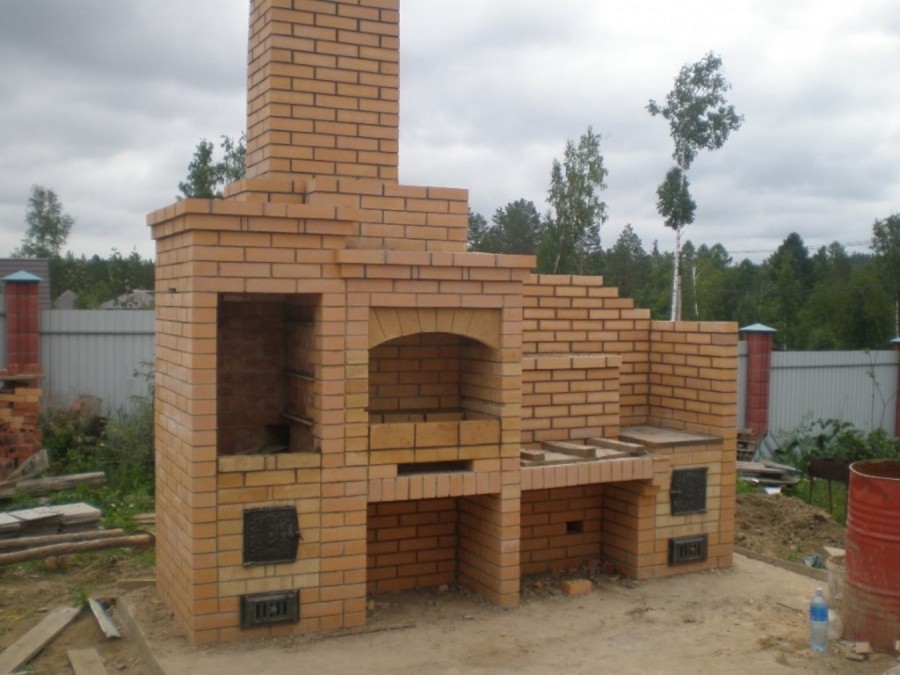

Фото барбекю из кирпича

Пост опубликован: 20.11

простые шаги, как сделать своими руками

Если вы часто проводите время в кругу друзей, любите мясо или рыбу, значит, вам просто необходимо барбекю из кирпича. Эта функциональная печь позволит приготовить даже большие куски мяса, превратив их во вкуснейшее ароматное блюдо. Предлагаем познакомиться с конструктивными особенностями подробных строений и последовательностью их возведения.

Читайте в статье

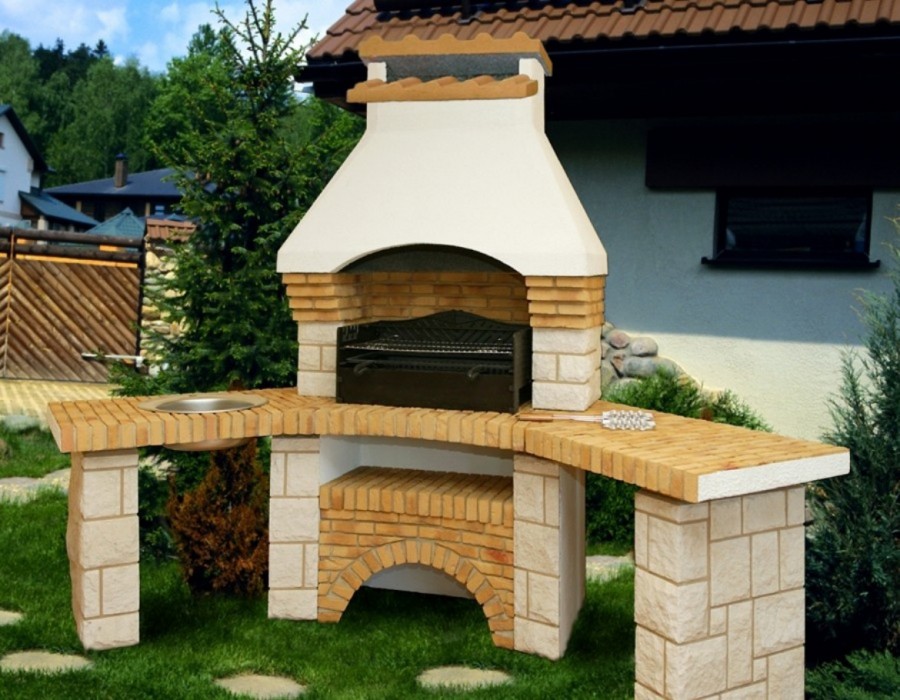

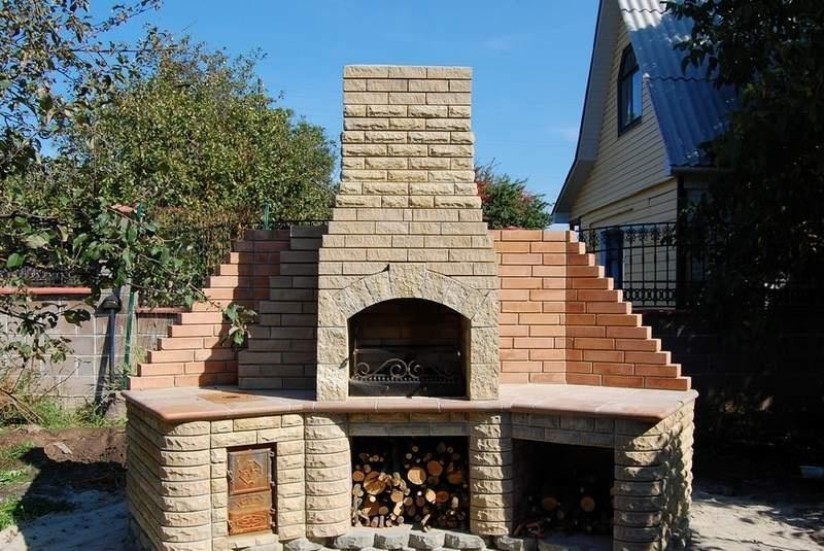

Барбекю из кирпича – описание и фото вариантов дизайна

Приступая к разработке проекта уличной печи, обратите внимание на барбекю из кирпича. Чертежи и фотографии несложно найти в свободном доступе. Такие конструкции используются для приготовления блюда на решётке, гриле, шашлыков. Они позволяют быстро приготовить мясо и рыбу за счёт одностороннего нагрева. Предлагаем посмотреть фото барбекю из кирпича, чтобы вы могли оценить разнообразие подобных конструкций.

Преимущества и недостатки барбекю-комплекса из кирпича

Уличные барбекю из кирпича обладают рядом неоспоримых преимуществ:

• имеют эстетически привлекательный внешний вид;
• могут использоваться для комфортного времяпрепровождения в любое время года;
• позволяют приготовить вкусную и полезную пищу;
• жаровня имеет достаточно большую площадь;
• допускает использование топлива различного вида;
• конструктивные особенности жаровни способствуют равномерному распределению жара, поэтому даже большое блюдо пропекается равномерно;
• достаточно функциональны и универсальны. Могут использоваться для приготовления рыбы и жарки шашлыка.

К недостаткам барбекю комплекса из кирпича следует отнести большие габариты. Приходится искать площадку, которая не только позволит разместить строение, но и будет полностью соответствовать требованиям пожарной безопасности. Также потребуется место под коптильню, варочную панель и вытяжное устройство.

Устройство и принцип работы барбекю из кирпича

В состав современных комплексов обычно входит более трёх топок. Их габариты определяются на этапе разработки проекта. Такое устройство делает печь барбекю многофункциональной. Предусматривается русская печь с духовкой, барбекю мангал из кирпича, коптильня. Возможные и другие варианты. У дымоходов есть три и более каналов, которые благодаря системе задвижек могут быть изолированы друг от друга.

В состав барбекю входит решётка, устанавливаемая на 20-25 см ниже уровня боковых стенок. Поддон для угля сплошной, что обеспечивает достаточную тягу. Уголь тлеет, поэтому происходит постепенное равномерное приготовление различных блюд. Высота стенок обеспечивает формирование тёплой воздушно-дымовой подушки, благодаря чему приготавливаемая еда приобретается характерный подкопчённый аромат.

Где лучше организовать зону барбекю

При выборе месторасположения барбекю учитывается целый ряд факторов. Оно должно находиться:

• вдали от огнеопасных веществ;
• подальше от деревьев;
• с подветренной стороны строений;
• вдали от электропроводки.

Располагать комплекс желательно подальше от дома (на расстоянии минимум 5 м). В то же время на минимальном расстоянии от кухни, чтобы хозяйке было удобно готовить. Комплекс желательно замостить, воспользовавшись плиткой либо кирпичом. Все деревянные элементы покрыть антипиреном.

Виды готовых комплектов барбекю из кирпича для дачи

Решив приобрести готовый комплект барбекю из кирпича для дачи, обратите внимание на печь-барбекю:

• «Садовая». Подходит для круглогодичного использования. Состоит из восьми элементов и стальной трубы. Монтируется на фундамент. При высоте 1,8 м имеет габариты 1×0,8 м;
• «Престиж». Весит 600 кг. При высоте в 2,4 м имеет габариты 1,3×1,05 м;
• «Пикник». Весит 670 кг. Допускает установку вертела. Работает на дровах и угле;
• «Сказка». Вес − 500 кг. Для приготовления блюд должен использоваться только уголь. При высоте в 2,3 м имеет габариты 1,2×0,8 м.

барбекю

Прежде чем купить барбекю из кирпича, учтите, что отзывы на готовые конструкции не всегда положительные.

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/199413/

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

• печи-барбекю, изготавливаемые с дымосборником над варочной поверхностью, через которые осуществляется отвод дыма от мангала;

• барбекю-комплексы, отличающиеся широким функционалом;

• барбекю-камины.

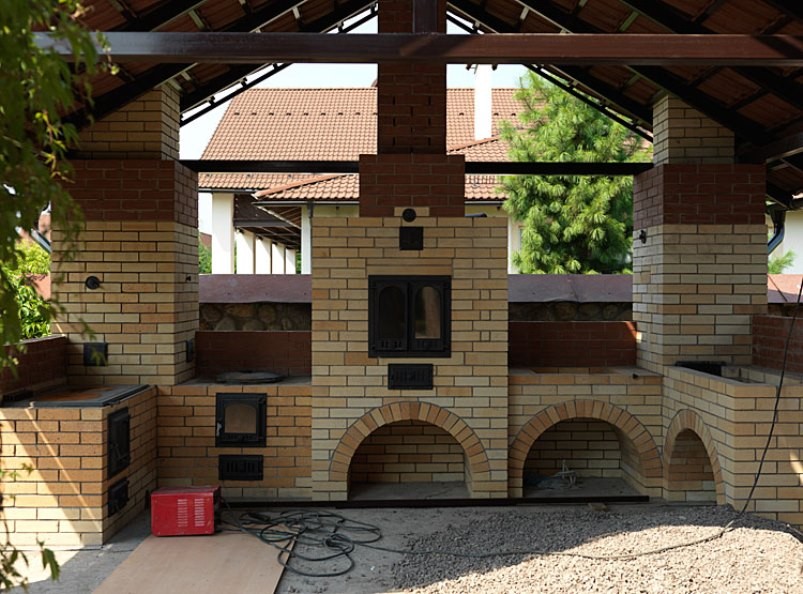

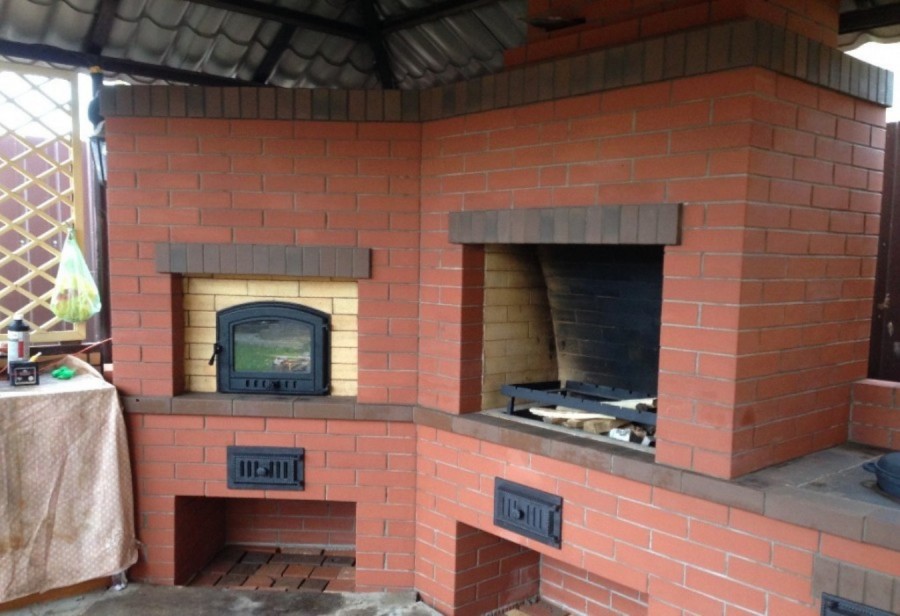

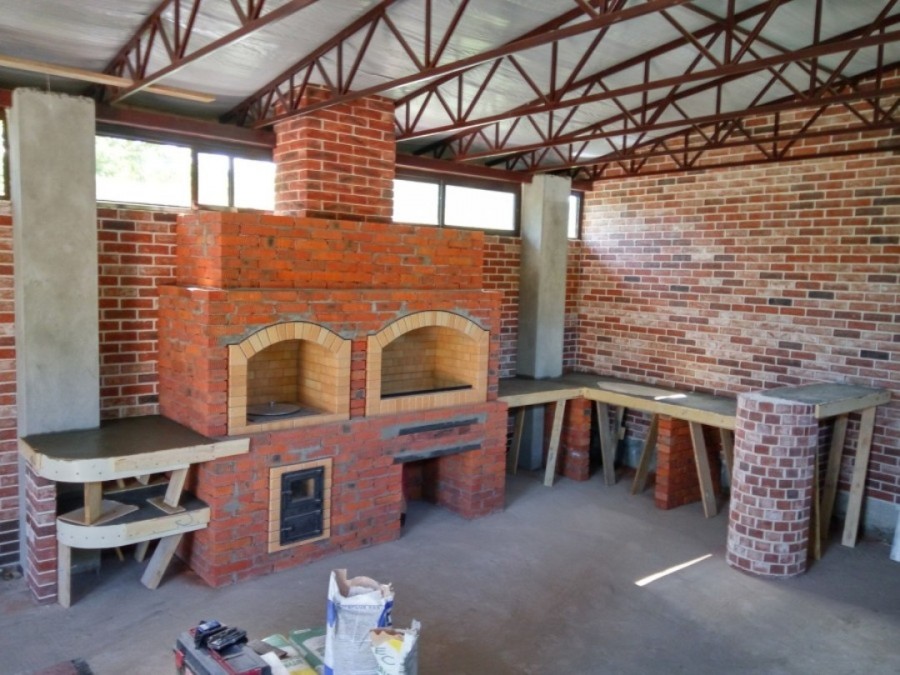

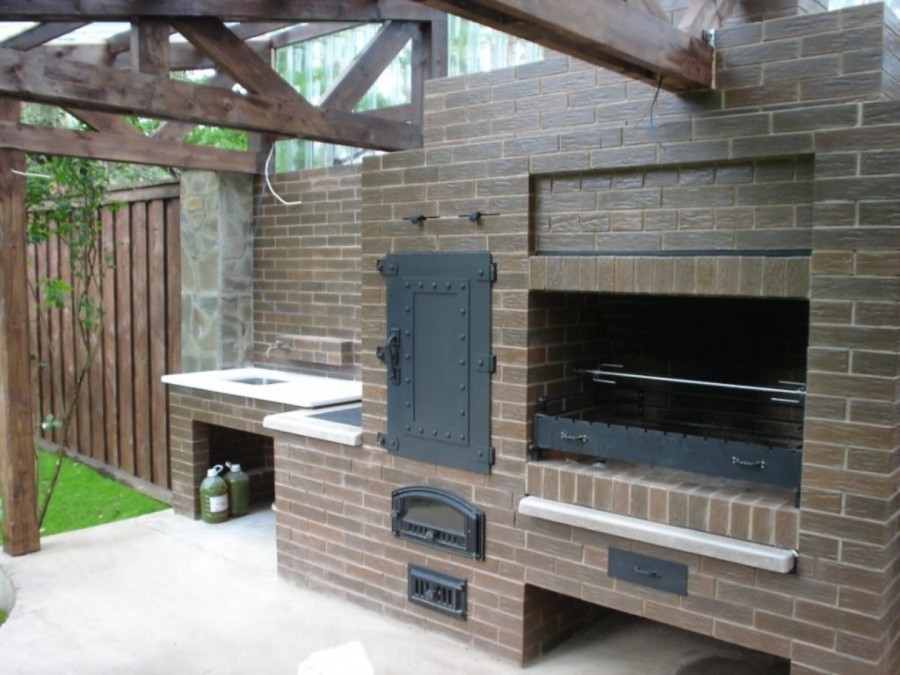

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, столешницу, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Внимание! Выбор в пользу большого комплекса позволит разнообразить перечень приготавливаемых блюд.

Популярные проекты барбекю из кирпича для самостоятельного строительства

Если решено изготовить своими силами барбекю из кирпича, проекты уже реализованных решений придутся очень кстати. Предлагаем познакомиться с популярными вариантами, которые можно воссоздать на собственном участке.

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Какие материалы и инструменты нужны для работы: ориентировочный перечень

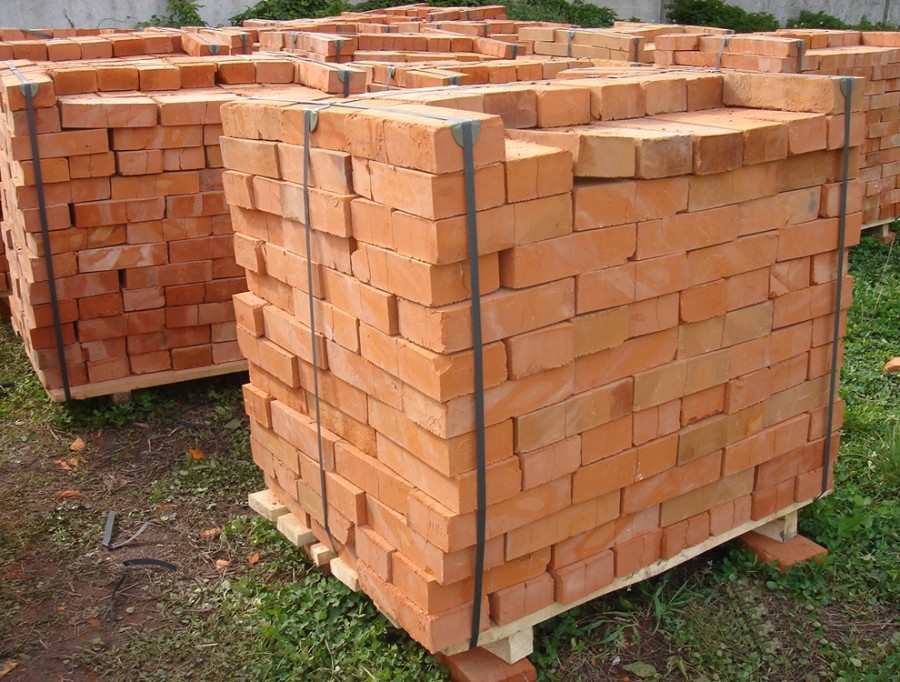

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

Внимание! Требуемое количество кирпича зависит от конструктивных особенностей и габаритов возводимой печки.

Также потребуется:

• печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• бетон для устройства фундамента или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• лист металла;
• доски для опалубки;
• гидроизоляционный материал;
• кельма;
• уровень строительный;
• пила для мокрой резки кирпича;
• болгарка с подходящими кругами;
• молоток с резиновым бойком;
• шаблон для полукруглой арки.

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

• площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высоту будущей печи;
• конструктивные особенности жаровни, вертелов и решётки;
• наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
• наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или мойку. Они должны обязательно присутствовать на чертеже;
• систему защиты от ветра;
• место для хранения угля;
• конструктивные особенности системы дымоудаления.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

«Приступая к разработке чертежа барбекю из кирпича своими руками, скачайте бесплатно уже готовые решения. Их можно будет использовать как основу.

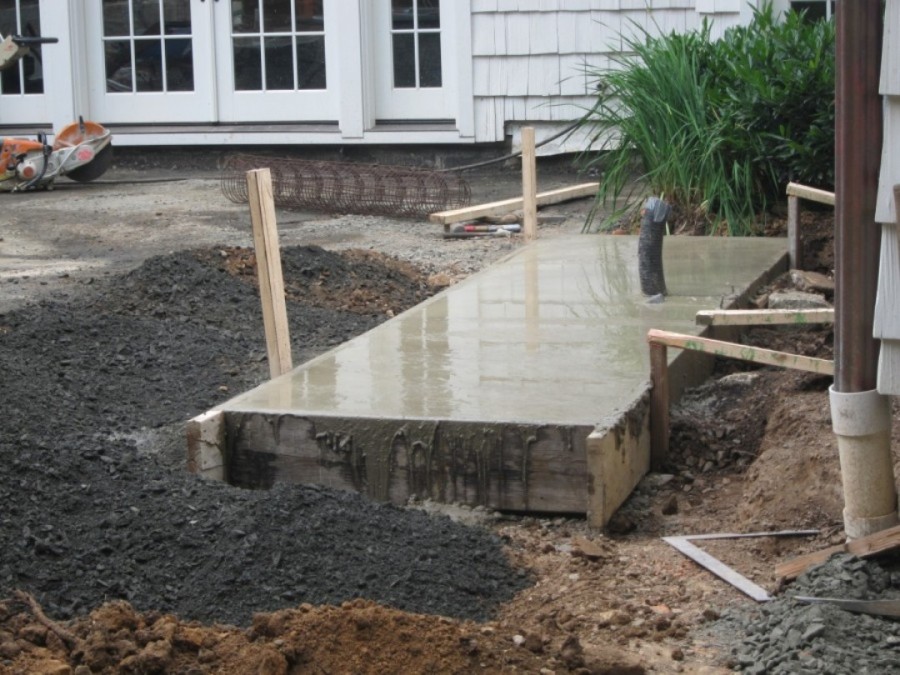

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Внимание! Габариты закладываемого фундамента зависят от размеров и конструктивных особенностей барбекю. Они должны быть на 0,5 м больше размеров печки во всех направлениях.

Далее работы могут выполняться в следующей последовательности.

Иллюстрация	Описание действия
	На выровненное дно котлована насыпается и утрамбовывается пятнадцатисантиметровый слой щебня средней фракции. Заливаем небольшой слой бетона. Выполняем армирование основания. Для этого вбиваем пруты через равное расстояние, а также укладываем их вдоль и поперёк, связывая в точке пересечения.
	Заливаем бетон до уровня котлована, закрываем сверху металлическим листом и оставляет на три дня. Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.
	Выставляем опалубку и продолжаем заливать основание.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

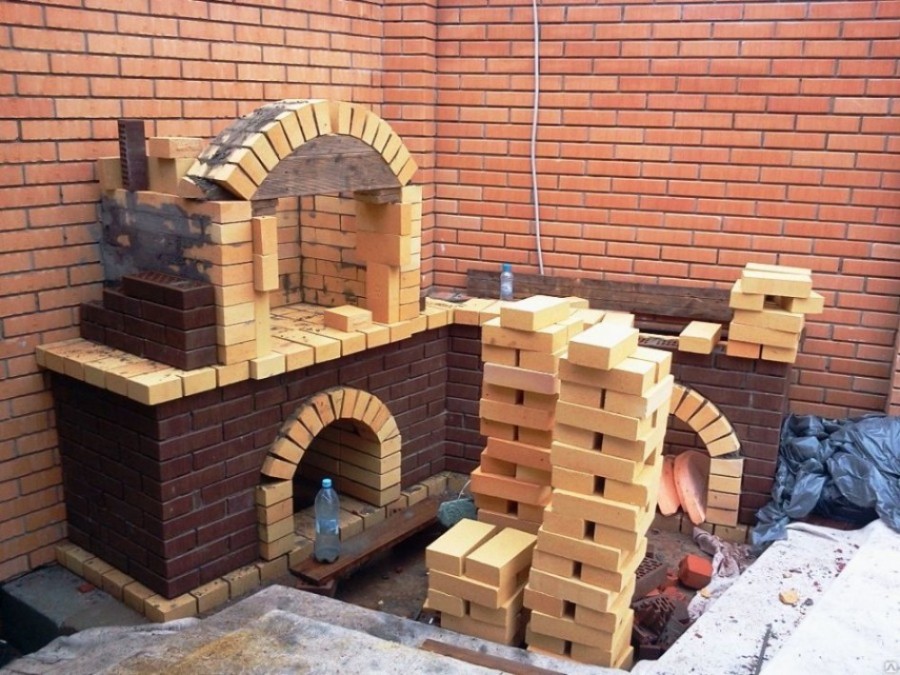

Пошаговая кладка барбекю из кирпича

Цена кладки барбекю из кирпича зависит от многих факторов. Выполняя работы, можно значительно снизить стоимость строительных работ. Если вы решили обойтись без помощи специалистов, предлагаем посмотреть видео, описывающее пошаговую кладку барбекю из кирпича.

Схема кладки барбекю

Выбор схемы порядовки зависит от конструктивных особенностей конкретной печи, наличия или отсутствия тех или иных элементов. Сомневаясь в своих силах, стоит выбрать самый простой вариант. Казан и гриль несколько усложнят порядок выполнения работ, но при желании всегда можно справиться.

Обустройство топки и печной трубы

Для топки и трубы используется жаростойкий кирпич. Формирование трубы обычно начинается с 18 ряда. В каждом из них для сужения отверстия убирается четверть кирпича. Делается это до 28 ряда. Дымоход стоит оснастить задвижкой.

Внимание! Вместо кирпича, допустим монтаж металлического короба.

Думаем, следующее видео с инструкцией вам будет интересно.

Внешняя отделка печи-барбекю

Приступая к внешнему оформлению, следует согласовать отделку со стилем дома и других строений, находящих на участке. Единый декор должен быть у всех элементов комплекса.

Сколько стоит строительство барбекю из кирпича «под ключ» – обзор цен

Выполнить весь комплекс работ своими силами под силу не каждому. Зато многих интересует цена барбекю из кирпича «под ключ». Здесь всё будет зависеть от многих факторов, включая размеры строения и его конструктивные особенности. Если решите заказать барбекю из кирпича, обратите внимание на среднюю стоимость популярных моделей.

барбекю

Если у вас есть барбекюшница из кирпича, делитесь фото в комментариях. Расскажите, как подобное строения появилось на вашем участке, и насколько вы довольные его функционалом.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

44 чертежа, 18 проектов + фото

В этой статье мы разберем то, как сделать своими руками мангал из кирпича для дачи (будут модели как для улицы, так и для беседки). Модели с местом для жарки шашлыков и с печками под установку казана. Рассмотрим переносные и стационарные, простые (небольшие) и настоящие (большие) мангальные комплексы с барбекю, грилем, мойками и местами под разделку мяса. Ниже вы найдете более 18 проектов с пошаговыми фото, рекомендация, инструкциями и советами по строительству.

Меню статьи:

В этой статье 22 проекта с пошаговыми фото изготовления:

— с металлической оправой
(.) Мангал из кирпича + печь под казан своими руками
(.) Мангал из кирпича и металла — переносной

— Простые

— Мангальные комплексы
 = Шашлычный комплекс в 300 кирпичей (мангал)

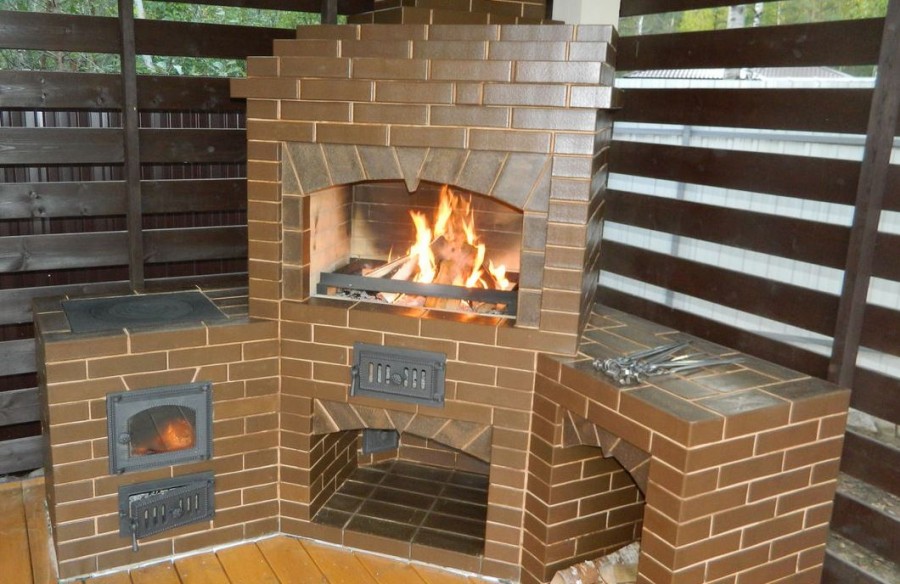

 = Угловой мангал из кирпича в беседку + печь + плита под казан
 = Проект деревянной беседки с мангалом из кирпича. + Фото
 = 3 в 1: кирпичный гриль, барбекю, коптильня

— В беседку
 ☀ Беседка из дерева с мангалом
 ☀ Деревянная беседка с простым кирпичным мангалом внутри.
 ☀ Беседка из кирпича с мангалом
 ☀ Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

— Мангалы из блоков
 ✨ 3 МОДЕЛИ мангалом и грилей из блоков
 ✨ Гриль коптильня из блоков
 ✨ Гриль барбекю из блоков фотогалерея
 ✨ ЧЕРТЕЖИ грилей и барбекю из блоков

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла — переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону «шашлычницу» вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина — 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль — битая грань
Покрашен термокраской
Люди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Автор фото: YuraMatov
Источник: drive2.ru/c/1804189/

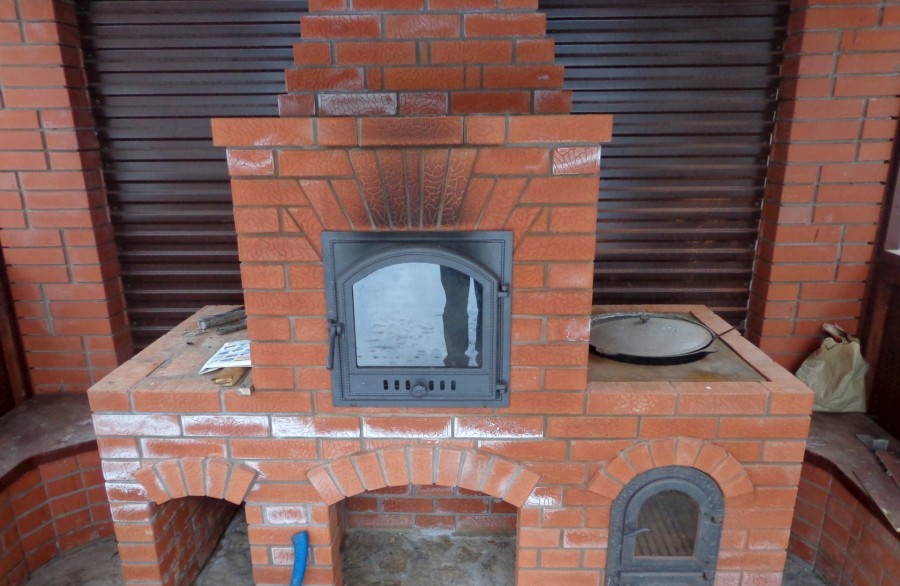

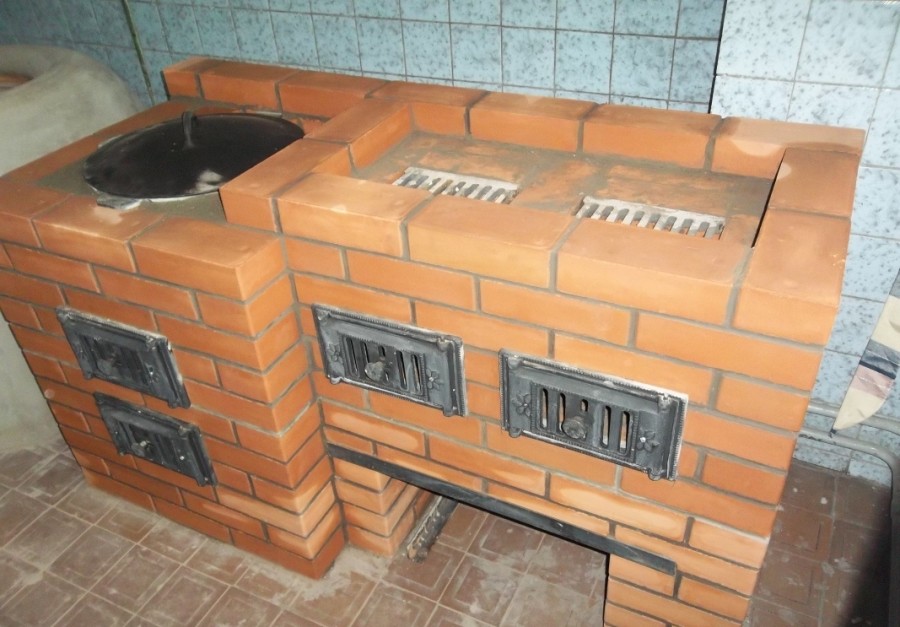

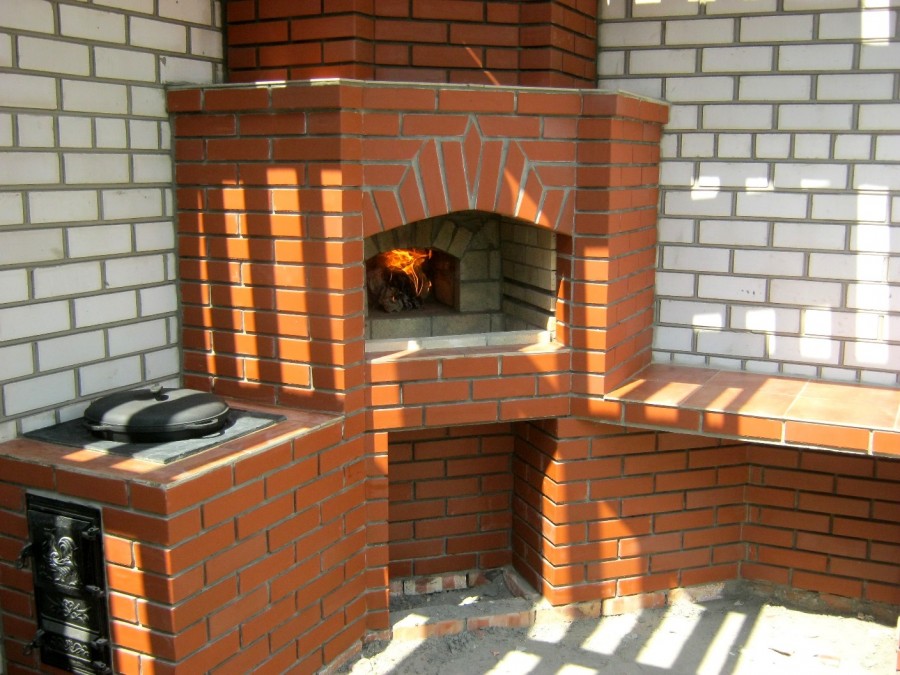

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт «, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом»

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.
Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды.
Труба — оцинкованная труба для водостока
Печь — из огнеупорного кирпича
Мангальная зона — из обычного кирпича
Все клалось на шамотной глине с песком
Пол бетон
Размер по обвязке — 1200х1800

Пошаговые фото:

Автор фото: RazvalDik
Источник: drive2.ru/c/478154793127247935/

Простые модели мангалов из кирпича

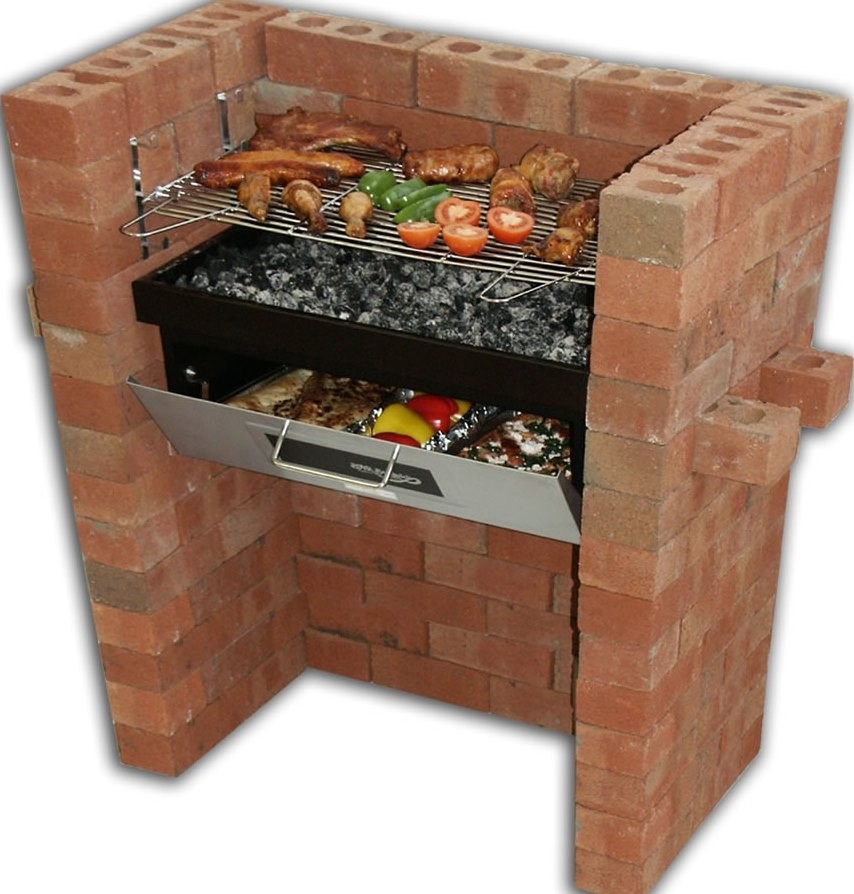

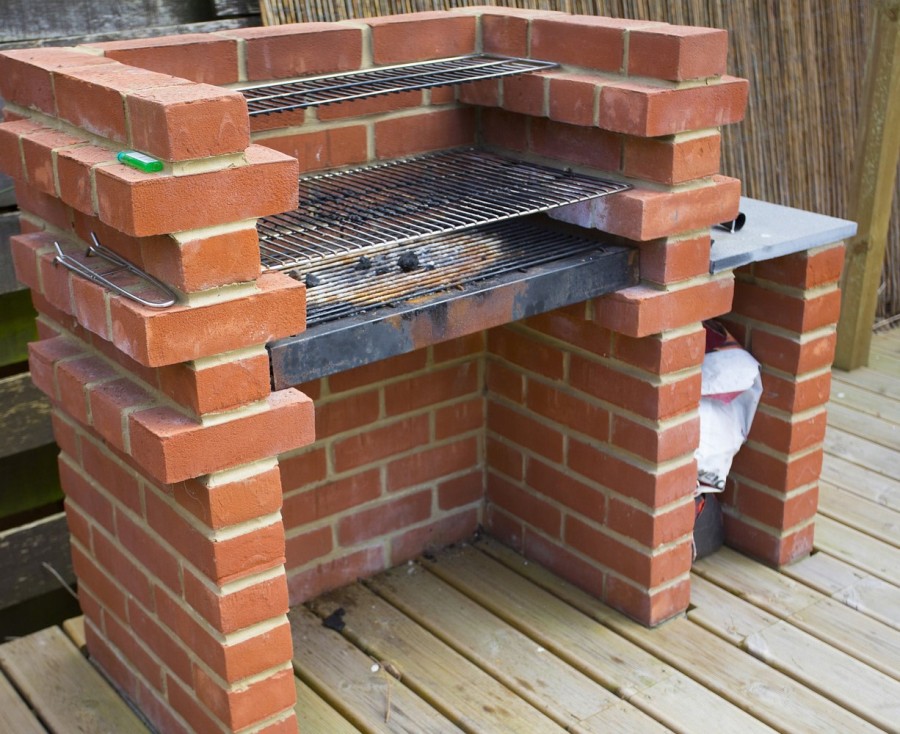

Барбекю гриль из кирпича

Представленная здесь конструкция гриля барбекю из кирпича, построена с двойной внутренней стенкой, изготовленной из термостойкого огнеупорного кирпича, который окружает область приготовления пищи, и внешней стенки. Этот материал выбран в основном в целях экономии. Если вы хотите изменить дизайн, то можете использовать другой материал. Десятисантиметровое пространство между стенами помогает изолировать зону приготовления. Стены накрыты тонкими плитками резаного камня. Огнеупорный раствор рекомендуется использовать в местах прямого контакта с огнем. Он термостойкий, и соединения прослужит долгое время без трещин. Основа сочетает в себе опору 30 см, поддерживающую усиленную плиту. Эта структура, известная как плавающая основа, используется, когда изменения температуры заставляют структуру сдвигаться.

Площадка барбекю

Смотрите пошаговые фото:

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-brick-barbeque

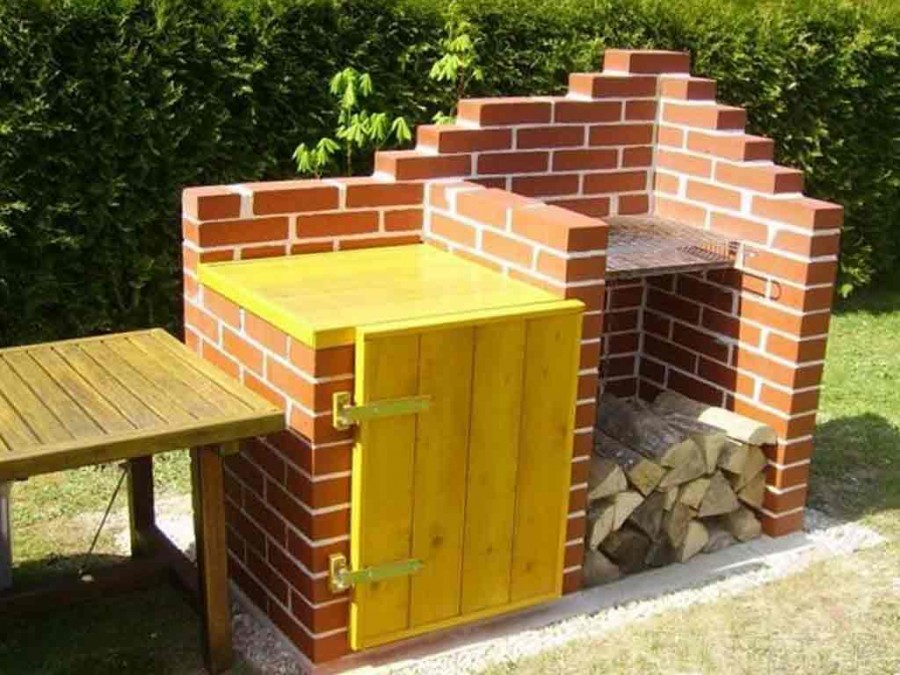

Мангал из кирпича со столиком

Вы не можете устоять перед вкусом жареного мяса, приготовленного на уличном гриле? Не спешите в магазин, чтобы купить дорогой барбекю – выделите всего один день, и у вас будет собственный стильный гриль из кирпича. Здесь представлен еще один пример, как сделать простой гриль-мангал из карпича.

Вот мастер класс:

Источник фото www.gardenersworld.com/how-to/diy/how-to-build-a-brick-barbecue/

Читайте отдельную статью, о том как сделать ГРИЛЬ из кирпича по ссылке: https://novamett.ru/barbekyu/gril-iz-kirpicha

Небольшой стационарный мангал из кирпича своими руками

со столиком для разделки мяса

Как видите на пошаговых фото процесс изготовления, залит фундамент, произведена кладка из кирпича. На дне мангала лежит металлический лист, под ним кирпич. Облицован природным камнем. Столик для разделки мяса из кафеля

Сверху ложиться решетка и можно гриль делать
Крыша из арматуры, покрыта краской с молотковым эффектом.
Рядом будет столик для гостей

Поддувала нет. Комментарий автора: «Оно ненужно. Высота не большая. Тяга отличная!»

Автор фото: Valerii876
Источник: drive2.ru/c/2827911/

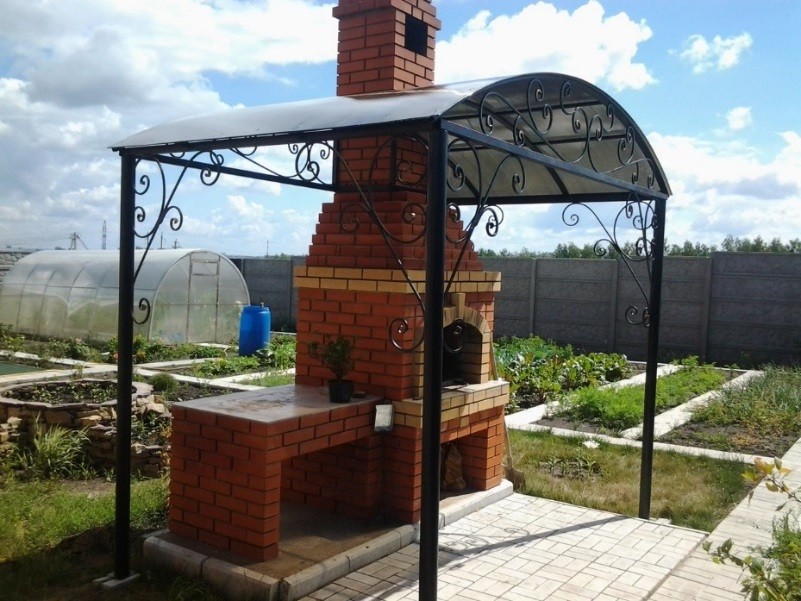

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/

Строительство садового мангала из кирпича

Здесь вы видите как сделал автор фото самостоятельно очаг с трубой для улицы, в который вставляется железный мангал. Железный мангал нужен, чтобы легче было выгребать золу, по утверждению автор, весит он всего 15 кг, хоть и толщина железа 6 мм.!

Снаружи обычный кирпич, внутри печи специальный огнеупорный кирпич ШАК-4 или 5.

Автор считает что над постройкой надо соорудить крышу, т.к. осадки могут испортить его творение
Труба умышленно сделана кривой, потому что автору так больше нравится, это художественная кривизна поверхностей кладки

Автор фото: sedoyzzz
Источник: drive2.ru/c/3114697

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

Автор фото: aziat-offroad
Источник: drive2.ru/c/514283095948525943/

Уличный мангал из кирпича буквой Ш с крышей

Стильный мангал-жаровня из кирпича для дачи + бар))), причем автор даже не строитель. Крыша с вытяжкой, вытяжка заказывалась по размерам секции, пирамидкой и сверху труба 20 см.

В мангале две решетки: верхняя для жарки мяса, шашлыка. Нижняя – для копчения, т.е. спускаем мангал вниз, а на верхнюю решетку ставим коптильню.

Крыша крепится к кирпичам в глубину штифтами, или саморезами длинными, сзади уголками на три кирпича вниз. Кстати, не забывайте сразу смывать цемент, вот автор забыл, пришлось красить краской, чтобы было эстетично.

Подведено электричество, чтобы можно было жарить и вечером
Фундамент глубиной 80 см. (Но тут достаточно было бы залить армированную дорожной сеткой плиту толщиной 10см.)
Размеры: 1х2х2 (тут высота 2м.+крыша)
Высота столешницы 70 см.
Покрашено краской для камина
400 кирпичей
2 мешка цемента
3 куба песка

Автор фото: Norahan
Источник: drive2.ru/c/2018791/

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная
300 кирпичей
В самом мангале кирпиче на глине
Плитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Автор фото: Porfirich
Источник: drive2.ru/c/3026683/

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

На этих фото вы видите пошаговый процесс строительства всего мангала-барбекю с варочной печью, хорошо видна порядовка, и в принципе понятен весь проект. Подробности можете почитать в статье автора по ссылке под фото, там он раскрывает много полезных секретов. Топка из шамотного кирпича с горизонтальным дымоходом. В большой трубе два дымохода Сегмент декоративной полки собран на уголках 25 мм, вставленных в запиленные в кирпичах пазы снизу, в кирпичной стене выбран паз, кирпичи полки входят в стену. Есть дровник. Плита над печью уложена на мокрый асбестовый шнур. Плита с большими кругами, чтобы можно было установить казан. Шов должен быть тонким не более 4 мм, тогда это правильная печная кладка.

Кирпич Витебский печной одинарный М-200
Кирпича ушло 650-800 шт.
Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Автор фото: Konstantin-Volk
Источник: drive2.ru/b/2207701 (1 часть) drive2.ru/b/2209371 (2 часть)

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангалом
Размер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25.
Кирпич: 600 штук (красный сталинский б/у)
Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мрамор
Внутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Автор имеет солидный опыт работы с печами и утверждает, что красный кирпич намного лучше огнеупорного, и поэтому использовал только красный, почитайте его комментарии в его статье по ссылке ниже.

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Строительство барбекю из кирпича своими руками: устройство, схема, чертёжи, проект

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
2. плита традиционно располагается на 10 см ниже уровня гриля;
3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

• шамотный и облицовочный кирпич;
• глиняный и обычный раствор;
• пруток из металла d-30 мм;
• лист из стали 5 мм;
• дверцы для топки и поддувала;
• колосниковая решетка.

А для обустройства основания:

• строительная смесь;
• арматурные прутья;
• доски для сооружения опалубки;
• щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

1. равномерная обработка пищи;
2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

• барбекю-камин;
• барбекю-гриль;
• многофункциональное сооружение;
• барбекю с одни очагом;
• барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Барбекю из кирпича — лучшие идеи и советы по постройке и размещению

Трудно представить дачу или загородный дом без выделенного участка под барбекю. Металлическая конструкция весьма функциональна, но не имеет особого внешнего изыска. Поэтому люди, желающие иметь красивые печи на даче, отдают предпочтение кирпичным барбекю.

Краткое содержимое статьи:

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Как выбрать удобное место

Прежде чем ставить мангал барбекю, необходимо определиться с площадкой. Важные требования – пожарная безопасность, комфорт соседей и удобство доступа. Часто дорожки к месту установки делают из керамзита и шлака.

Площадка должна соответствовать таким параметрам:

• доступность участка и источника воды;
• безопасная близость к дому;
• удаленность от растительности и соседских построек;
• обеспечение защиты построек на участке от повышенного тепловыделения;
• учет направления ветра в сочетании с высотой трубы;
• отсутствие в ближайшей доступности легковоспламеняющихся предметов и детских сооружений.

Подготовка чертежей

На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.

Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.

Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:

• высота конструкции – не более 180 см;
• габариты постамента – до 80-90 см;
• уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
• внутренняя ширина печки – до 50 см.

Технология обустройства фундамента

Вне зависимости от того, какие виды печек вас заинтересовали, их надежность будет зависеть от качества заложенного фундамента. Как правило, под барбекю сооружают неглубокий П-образный фундамент монолитного типа. Для его сооружения следует вырыть траншею на 30-50 см в глубину.

Дно покрывается гравийной подушкой, затем ее поливают и уплотняют. Сверху гравия нужно установить арматурный каркас и соорудить опалубку. В угловых зонах не помешают металлические прутья.

Раствор для заливки готовят из раствора цемента 300-й марки с песком. Залитый фундамент должен твердеть и набирать прочность несколько дней. В ряде случаев можно упростить задачу и заменить фундамент плитой из железобетона, закрепленной в грунте.

Сооружение пьедестала

Для установки такой основы кирпич кладется в два ряда в соответствии с порядовкой по чертежу. Обязательно требуется укрепление арматурными прутьями.

Для кладки используется раствор, в котором присутствует глина. Под действием высоких температур она спекается. Глину рекомендуется смочить для извлечения воздушных пузырьков. Помимо красной глины в состав смеси входят песок, вода и цемент.

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.

А вот шамотный кирпич брать не рекомендуют из-за чувствительности к температурам и влаге. Каждый ряд кирпичной кладки обустраивается со сдвигом на полкирпича. Это необходимо для исключения образования трещин и повышения прочности.

Под жаровню необходимо уложить лист из стали – там будет обустроен поддон. Поэтому после завершения кладки 5 или 6 ряда необходимо установить выступ для опоры под стальное полотно. Кирпич укладывается поперек, а после обустройства основания жаровни начинается сооружение самой печи. Применяется огнеупорный кирпич.

На последнем этапе необходимо установить колпак трубы для вытяжки. Желательно прикрыть его кирпичом отделочного типа. Не забудьте оборудовать изгиб на задней поверхности конструкции печи и задвижку, как это видно на фото барбекю из кирпича. Это необходимо для усиления тяги. Кладка ведется по ребру или плашмя.

Чтобы повысить функциональность барбекю из кирпича и его удобство, целесообразно рассмотреть вопрос монтажа подсветки под крышей. Наличие столешницы или мойки облегчит процесс приготовления блюд. Облицовка и внешнее декоративное украшение производится по желанию владельца дома.

Самостоятельное сооружение барбекю на дачном участке – занятие увлекательное, но не простое. Желательно изучить технологию кладки и проводить работы под руководством опытного печника. Так вы сможете минимизировать свои ошибки.

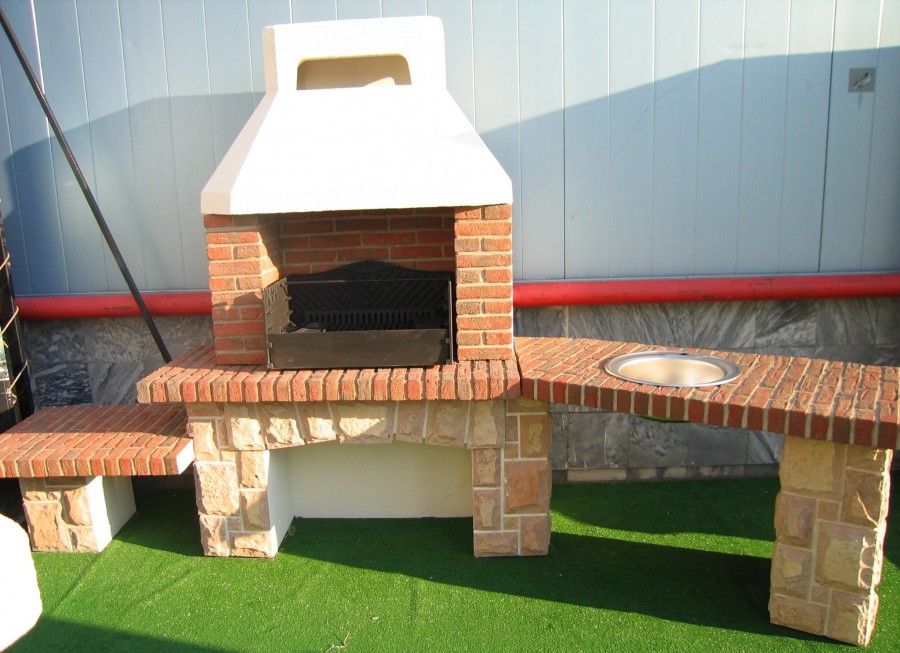

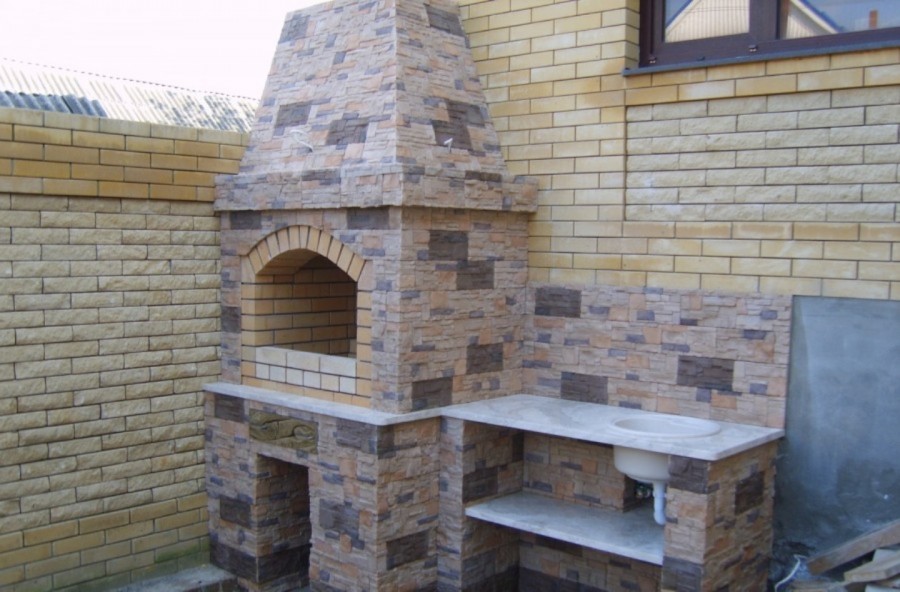

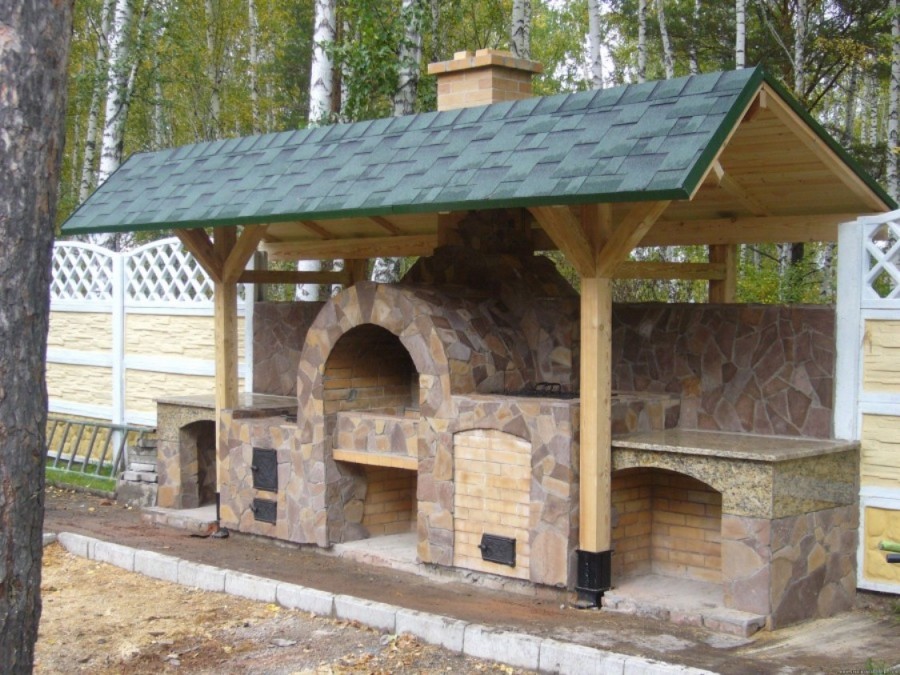

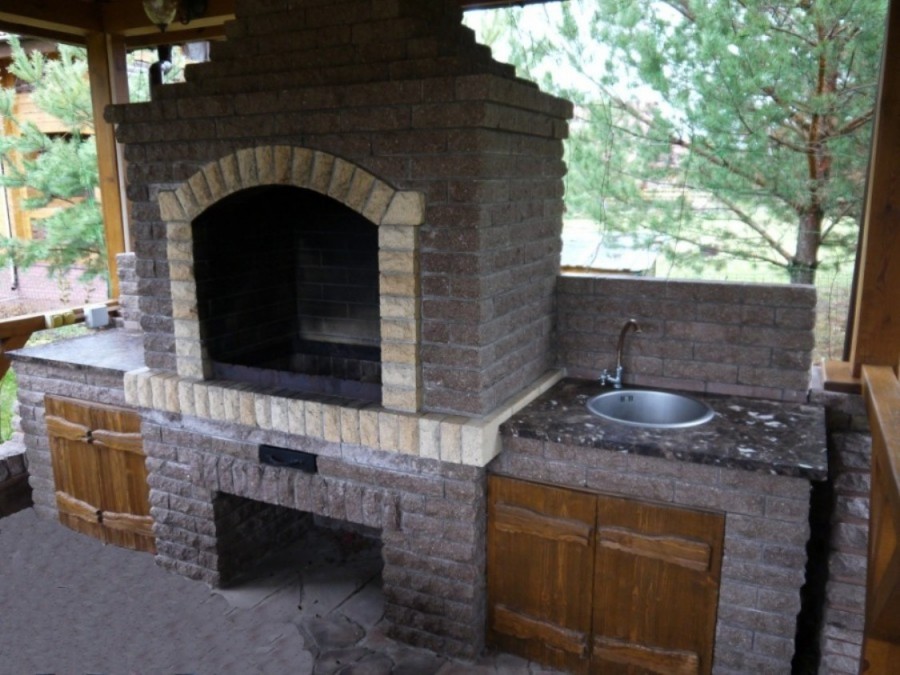

Фото барбекю из кирпича

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

Мангал из кирпича — как построить простые и недорогие варианты жаровни

Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.

Краткое содержимое статьи:

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Планировка мангала

Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.

Подготовительный этап постройки

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

Для создания фундамента ставится опалубка по периметру котлована, не забудьте ее увлажнить. Как только эта работа проделана, можно заливать в яму смесь из песка и бетона смешанную 1 к 3.

Вся работа проделывается слоями, а прослойкой служит арматура. В конце всю работу накрывают пленкой и оставляют сушиться на несколько недель.

Как сделать мангал?

Когда у вас уже есть чертеж, фундамент и кирпич, то нужно сделать смесь для кладки. Специальный шамотный кирпич кладут на заранее замоченную глину, впоследствии смешанную с песком. Одним из секретов хорошей кладки является смачивание кирпича в течении тридцати секунд непосредственно перед использованием.

А вот порядовку выкладывания каждый может придумать сам или воспользоваться уже имеющимися данными в интернете. Наиболее распространен «смещенный», он подразумевает под собой сдвиг на пол кирпичика в каждом последующем ряду. Поочередно вправо и влево выстраивается мангал.

Все начинается с углов, а к центру идет более сложная работа, там будут различные отсеки и места для поддувало и хранения дров. Жаровню можно сделать из кирпича или же использовать готовое бетонное основание.

Многие хотят, чтобы топливник был выложен полукругом, однако только с помощью рук это сделать практически невозможно, тогда на помощь приходит кружало. Именно это приспособление поможет выложить кирпичи под нужным углом.

Не забывайте делать швы равномерными, это сделает общий вид мангала эстетичным. А если топка у мангала будет сделана слишком высокой, то и тяга будет хуже. Лишние бордюры внутри топки ставить не нужно, они лишь создадут сложности при ее чистке.

Столешница рядом с вашим мангалом должна быть прочной и легко мыться, одним из лучших вариантов станет искусственный камень, а более дешевым аналогом может послужить закаленное стекло. Советуем выложить площадку вокруг мангала плиткой, это создаст декоративный и эстетичный эффект в течении многих лет.

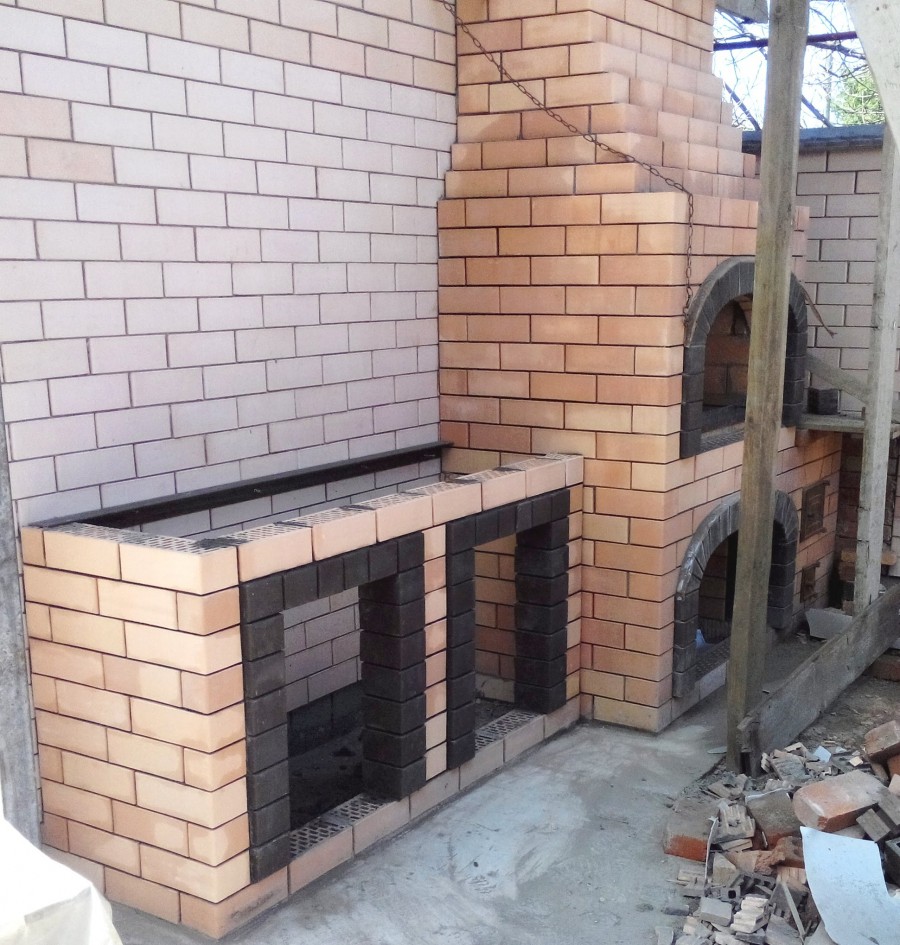

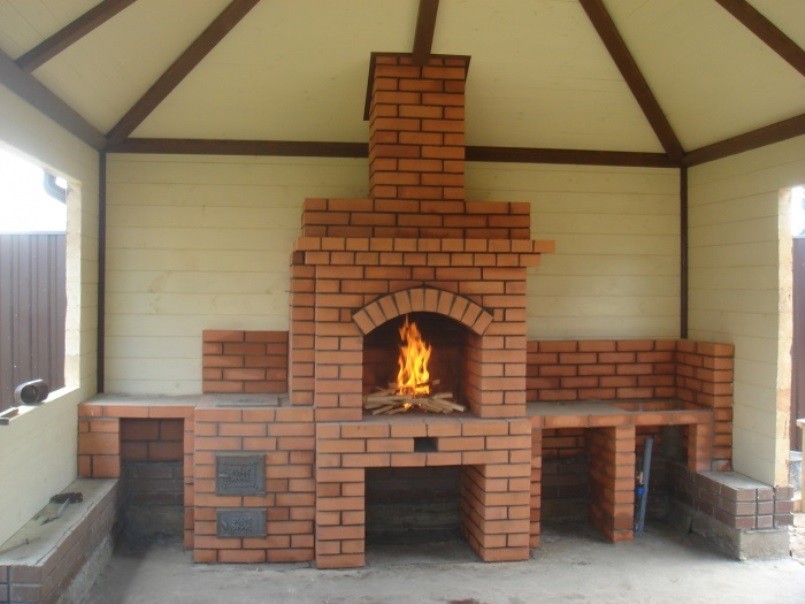

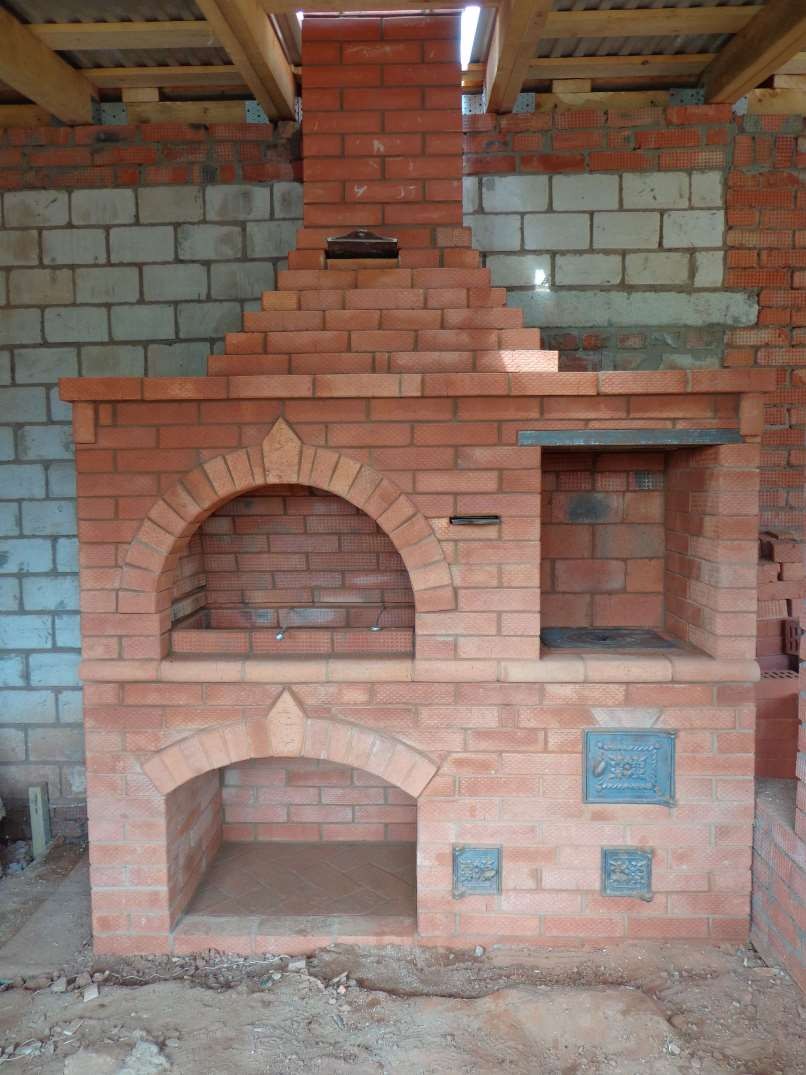

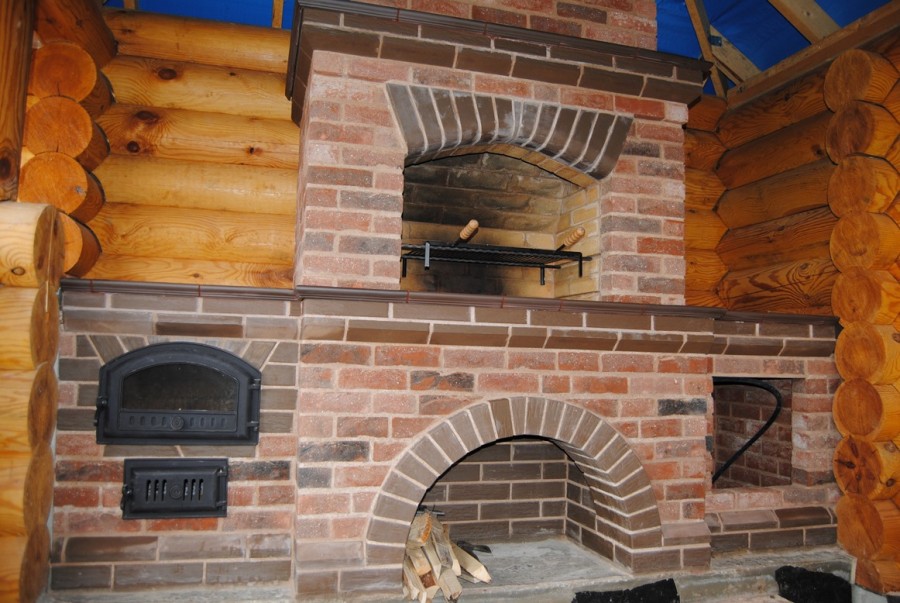

Фото мангала из кирпича

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

Мангал из кирпича своими руками

Самые простые мангалы — камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича — лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была — простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками — чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал — приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Вид слева

Разрезы

Спецификация на материалы (без учета трубы)

№	Наименование	Кол-во
1	Кирпич красный печной Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.	385 шт. Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров. 1 ряд — 5 шт. кирпича, 7 см высота
2	Кирпич шамотный.	97 шт.
3	Глина красная Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки: Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)	90 кг 180 кг 11 мешков по 25 кг
4	Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)	2 мешка по 25 кг
5	Уголок 35-40 длиной 85 см	11 шт. для блока с мангалом: 6 на полочку, 5 – основание
6	Сварной стальной колпак-дымосборник	1 шт.
7	Базальтовый картон 600х1200х5 мм	6 листов
8	Термостойкая мастика «Гарант» или аналог.	1 банка
9	Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.	2 шт.
10	Дымовой колпак	1 шт.
11	Цемент, песок или смесь для кладки надкровельной части трубы	по необходимости

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного — 5мм, для шамотного, который появится в 11 ряду – 3мм.

Ряд 1

Ряд 2

Ряд 3

Ряд 4

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Ряд 5

Уголки

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

Ряд 6

Ряд 7

Ряд 8

Ряд 9

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

Ряд 10

Ряд 11

В 11-м ряду шамотные кирпичи укладываются на торец.

Ряд 12

Редкий случай для печного дела — повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Ряд 13

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Ряд 14

Ряд 15

Ряд 16

Ряд 17

Ряд 18

Ряд 19

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой «зуба», описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Ряд 20

Ряд 21

Ряд 22

Мангальный зуб — это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

Ряд 23

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Ряд 24

Ряд 25

Ряд 26

Ряд 27

Ряд 28

Ряд 29

Ряд 30

Ряд 31

Поздравляем! Это уже первый ряд трубы.

Уважаемые читатели данной статьи! Предлагаем Вашему вниманию готовые проекты мангалов и барбекю, которые представлены в нашем интернет-магазине. Все проекты содержат порядовки, вспомогательные 3D чертежи и текстовые комментарии. Чтобы ознакомиться с проектами переходите по ссылке. Перейти в каталог проектов.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

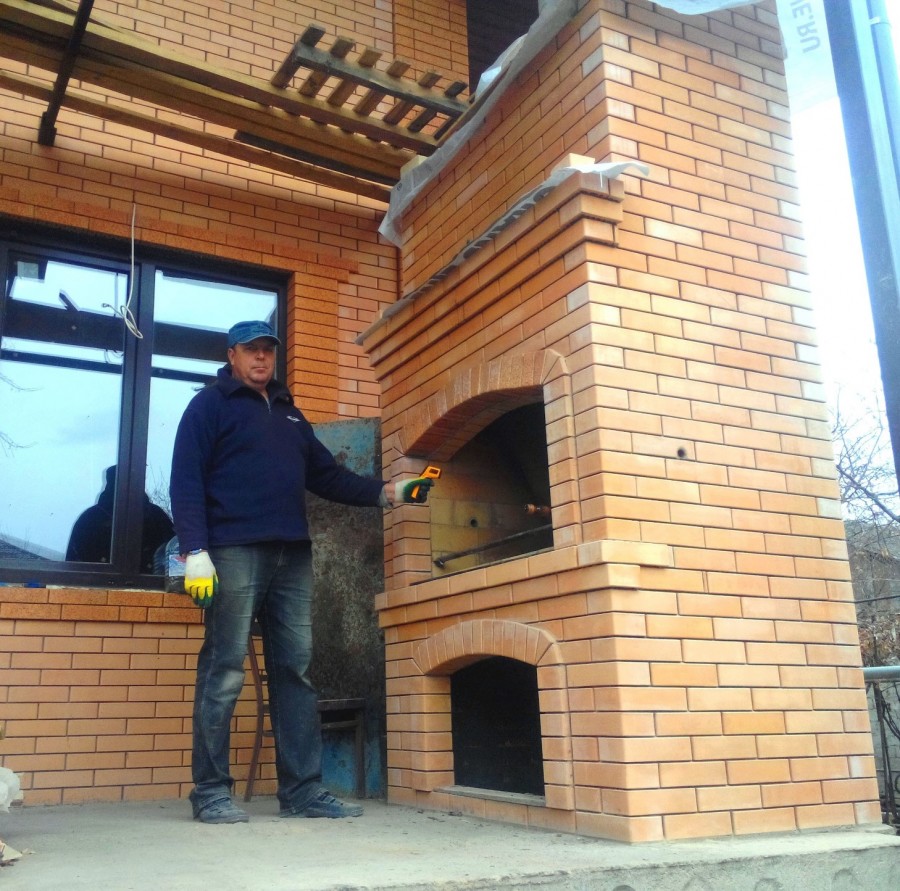

Внешний вид мангала

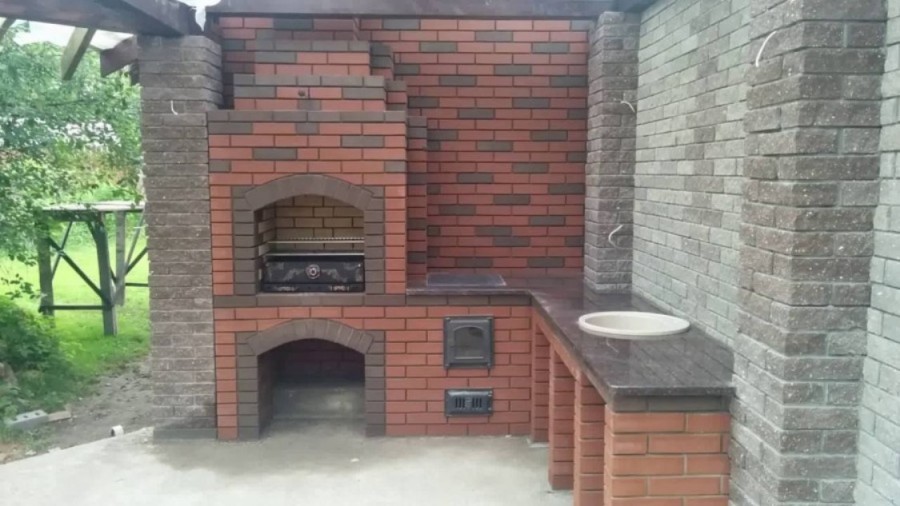

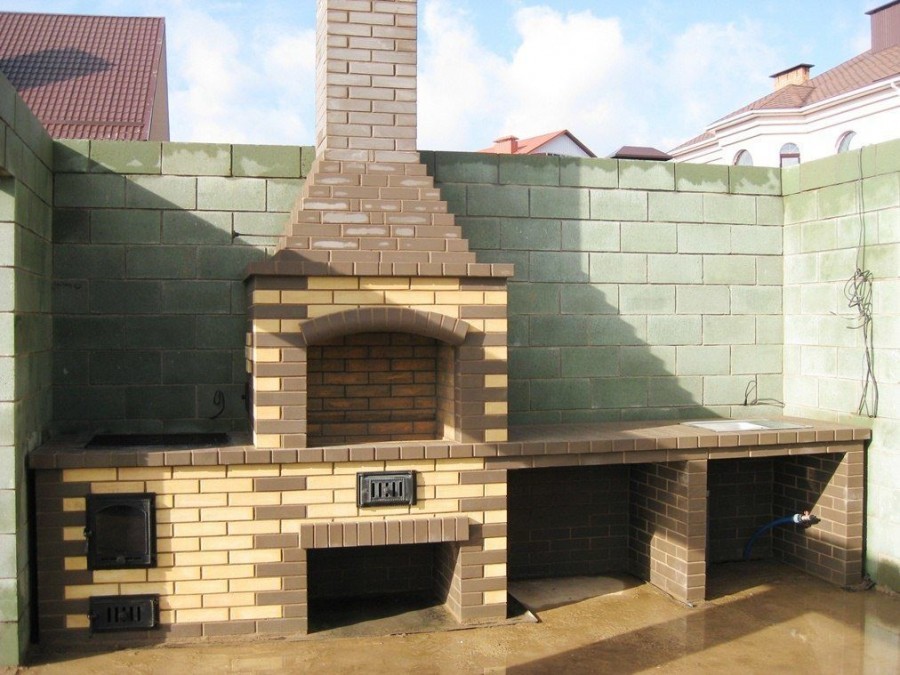

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

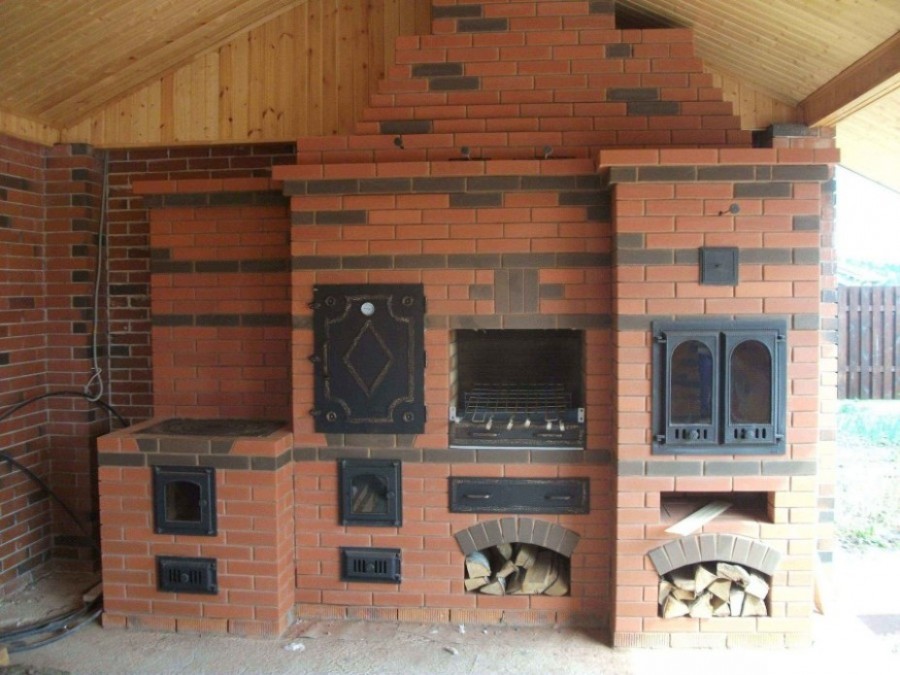

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, — такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико — составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки — они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа — много песка, мажется сильно — много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!
