СУПЕР ХИТ! Стойка для заточки свёрл диаметр от 3 мм до 19 мм Miki Tool DJ-3/19 М00005816

Хит продаж!

Применение

Приспособление используется для заточки спиральных сверл диаметром — от 3 мм до 19 мм.



Преимущества

  • На стойку нанесена шкала с фиксированными углами -176°, 136°, 118°, 98° и CSК (для зенковок).

  • Точность заточки достигается надежной фиксацией сверла зажимом и его точной подгонкой зажимными винтами.

  • Рельеф задней поверхности (пятки) задается благодаря небольшому наклону оси, что создает при заточке ход сверла по дуге.

Смотреть (скачать) Инструкцию на русском языке


Рекомендация «Арсенал Мастера»

Рекомендуем к покупке, доставим по всей России.


Отзывы покупателей и владельцев

Отличный инструмент

Достоинства:

Работает )

Комментарий:

 Фиксировать сверло в приспособе нужно не так как изображено на фото, а так как на видео! Режущая кромка должна выступать за упор на 1-1,5 мм, не более! Больше ошибиться при использовании приспособления негде


Сергей Sem. Нижний Новгород


изумительная, рабочая «приспособа»
Достоинства: 1 разумная цена
2 удобство и быстрота работы
3 качественно сделано
Недостатки: 1 совершенно невнятная инструкция и видеоролик
Комментарий: сегодня наконец сделал платформу, как в видеоролике и попробовал точить, а свёрел у меня 40-50 шт. и многие нуждаются в заточке
достаточно быстро разобрался с настройкой, хотя есть неочевидные ньюансы
очень доволен результатом, считаю, что деньги потратил не зря
если бы была аналогичная приспособа точить свёрла диаметром 1-3 мм взял бы не раздумывая

Сергей Юрьевич

ценная приспособа

Достоинства:

Купил уже полгода как по рекомендации знакомого. Когда установил, то был восхищен простотой и результатом. Уже первые разы получался результат гарантированно лучше, чем с руки. Хотя правильная заточка пошла только с 5 раза. Самое важное — выставить центр. Постепенно набил руку. Потом стал доводить технологию. Сейчас заточка сверла занимает минуту-две. Правка меньше минуты.

Комментарий:

просто и удобно

Николай

Полезное

Обычно угол при вершине (2φ) стандартных универсальных сверл из углеродистой, хромистой и быстрорежущей стали равен 116-118° и считается пригодным для сверления многих материалов.

Но для того, чтобы обеспечить наилучшие условия работы сверла, его меняют, как показано в таблице:

Видео




Посмотреть Заточные станки


Посмотреть Все для заточки с актуальными ценами в нашем каталоге.




Насадка для заточки сверл KWB

Вот прикупил недавно, а сегодня предоставилась возможность опробовать, новую приспособу для своей мастерской. Не скажу, что она такая уж необходимая, но что полезная — однозначно.

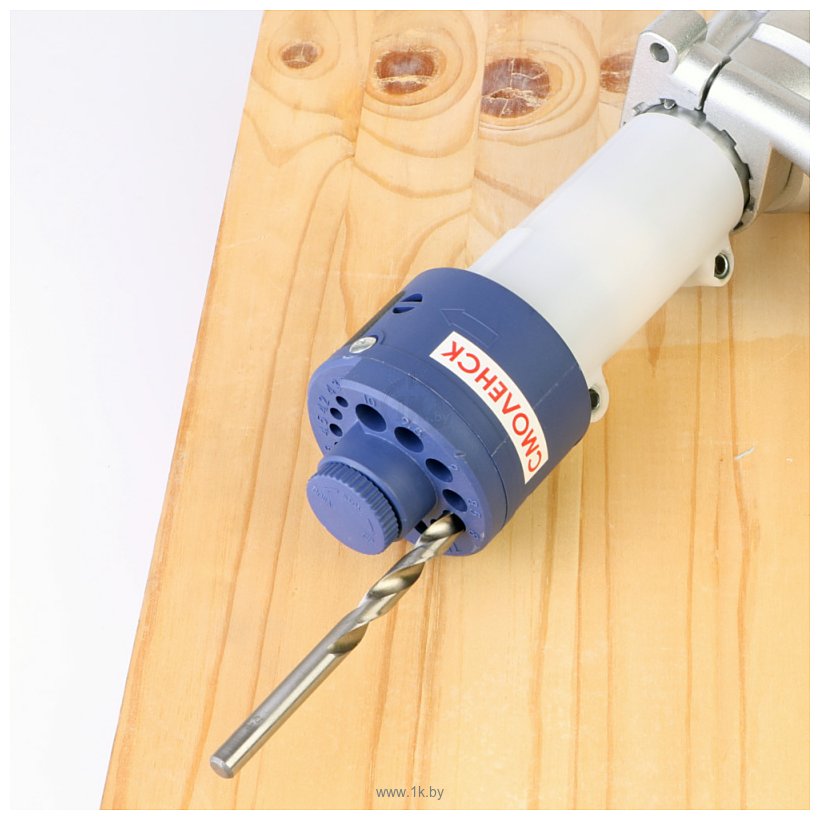

Разговор пойдет о специальной заточной насадке на дрель, которая позволяет затачивать сверла диаметром от 3,5 до 10 мм. Производитель ее Немецкая фирма KWB — сделано в Китае. Стоит она, кстати, всего 630 рубчиков в магазине всеинструменты — более, чем доступно.

Итак, в комплект поставки входит сама насадка, запасной круг, что очень приятно (уж не знаю, сколько они протянут) и инструкция с картинками и пояснениями на нескольких языках — русский присутствует.

Для работы нам потребуется дрель с ключевым патроном (по инструкции) но ребята пробовали — говорят, что без использования втулки (см.ниже) можно точить и с быстрозажимными патронами.

Итак, разбираем насадку (ослабляем пару барашков на муфте и снимаем ее. Патрон дрели должен быть максимально закручен. Одеваем муфту на площадку для крепления дополнительной рукояти на дрели. Затягиваем первый барашек.

Вставляем в муфту саму насадку, плотно насаживаем на патрон, и затягиваем второй барашек.
Все, насадка готова к работе. Большие обороты тут, кстати, ни к чему…

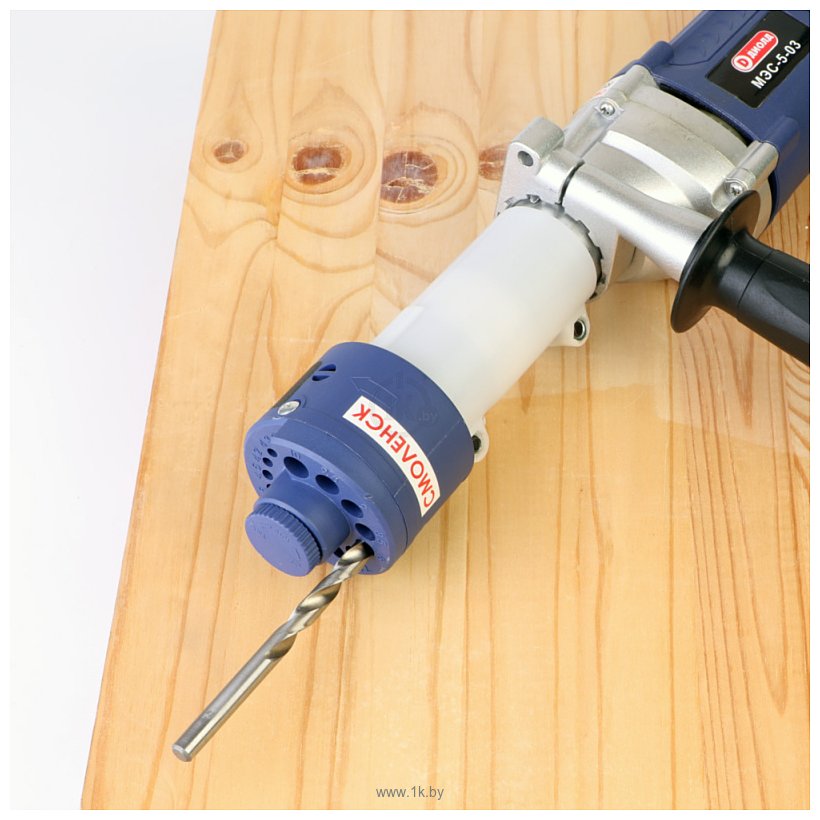

Вставляем сверло в соответствующее отверстие. Проворачивая сверло ставим его в положение один (на дне каждого отверстия имеется перемычка, которая позволяет сверлу касаться камня только в одном положении). Нажимаем на курок на небольшое время, потом поворачиваем сверло на 180 градусов и повторяем манипуляцию несколько раз.

На следующем фото я попытался показать, что режущие грани действительно поправило. Сверло (не убитое в хлам, но изрядно подсевшее, стало резать гораздо лучше).

Пробовал точить и совсем мертвое сверло. Хоть и туго, но наточил, хотя, больше не буду — камень жалко — для этого имеется наждак.

Думаю, что это приспособление будет полезно в любой мастерской для заправки режущей кромки подсевших сверл. Для нормальной заточки его применять не стоит.

Как сделать приспособление для заточки сверл — Мангал — Как сделать — Каталог статей

Как сделать приспособление для заточки сверл.

Как сделать приспособление для заточки сверл своими руками. Какой домашний мастер может обойтись без электродрели? С комплектом несложных приспособлений ею можно выполнять самые различные операции по обработке материалов. Но чаще всего дрель, конечно. используется по прямому назначению — для сверления отверстий. Насколько качественно и быстро вам удастся сделать это, зависит от правильной заточки инструмента. Входящее в состав набора к сверлильной машине шлифовальное приспособление для заточки сверл не очень удобно: удерживая сверло на весу, совсем непросто верно заострить режущие кромки, строго выдерживая их симметричность и требуемый угол при вершине. А с такой приставкой (см. рис.) эта задача по плечу и начинающему мастеру.

Корпус приспособления — стальная толстостенная труба с наружным d 60 мм, длиной 125 и толщиной стенки 5 мм. Монтажное кольцо, служащее для установки корпуса на посадочную шейку дрели, имеет наружный d 50 мм, внутренний — по диаметру шейки и высоту 20 мм. Верхняя крышка служит кондуктором для затачиваемого сверла, которое вставляется в соответствующее по размеру отверстие. Наиболее сложная в изготовлении деталь — шлифовальная головка. Небольшой цилиндрический наждачный круг, закрепленный гайкой на стальной оправке, зажимают в патроне токарного станка и специальным инструментом придают его наружному торцу коническую форму. Угол при вершине определит заточку сверл, поэтому его выбирают в зависимости от материала, предназначаемого для обработки. Для сверления чугуна оптимальный угол — 118°, вязких низкоуглеродистых сталей — 130°, алюминиевых сплавов — 140°, для пластмасс и древесины — 90*. Если изготовить такие шлифовальные головки нет возможности, измените конструкцию: используйте цилиндрический наждачный круг, а в крышке-кондукторе приставки под необходимым углом выполните направляющие отверстия.


Приспособление для заточки сверл:

1 — крышка-кондуктор, 2 — винт М3, 3 — шлифовальная головка, 4 —корпус приставки, 5 — монтажное кольцо, 6 — винт М4, 7 — дрель.

Сборку приспособления следует производить в следующем порядке. Вставьте в верхнюю часть корпуса крышку и, совместив радиальные отверстия, закрепите ее двумя винтами М3. Наденьте на шейку корпуса дрели монтажное кольцо, зажмите в патроне шлифовальную головку. Установите корпус приставки на дрель поверх монтажного кольца и, совместив радиальные отверстия, закрепите четырьмя винтами М4.

Теперь включайте дрель и, подавая в подходящее по диаметру отверстие сверло, приступайте к заострению е: о режущих кромок. А радиальное отверстие у цилиндрической части шлифовального круга позволит затачивать инструменты с перпендикулярными к оси режущими кромками (например, цилиндрические зенкеры), а также торцевать стержни, выколотки, бородки.

Как заточить сверло по металлу на точиле. Друг подсказал: заточка сверла без специальных приспособлений

Как заточить сверло по металлу на точиле. Друг подсказал: заточка сверла без специальных приспособлений

Фото 1.

Накопилось несколько притупленных сверл, которые даже по дереву уже не работают, поэтому решил попробовать привести их в порядок, но без использования специальных угловых приспособлений , кондукторов, подставок и других изобретений. Представил себя в рабоче-полевых условиях и приступил к заточке рекомендованным мне способом.

Чем же буду пользоваться

Фото 2.

Для эксперимента мне понадобился шуруповерт и полоска наждачной бумаги. Подойдет и дрель, только работать она должна на самых низких оборотах. А наждачку лучше взять на тканевой основе, так как бумажная быстро рассыплется. Зерно наждачки среднего размера. Подумал, что 80-ка будет самый раз, но можно пробовать и другую.

Фото 3.

Отрезал от листа наждачной бумаги неширокую полоску где-то 5-10 см и, чтобы не ездила туда -сюда, пристрелил её к деревянной рейке. А еще взял тупое сверло 10 мм и перед заточкой проверил для наглядности, насколько с ним всё плохо (этот момент показан в ролике ниже).

Заточка пошла

Фото 4.

Для заточки вставляю сверло в малооборотистый шуруповерт и переключаю его на реверс . Затем последовательно сверлю прикрепленную к рейке наждачку. Просто проделываю в ней до 20 отверстий и всё! После этой процедурки сверло должно подточиться.

По завершении переключаю шуруповерт в нормальный режим и на этой же рейке сбоку пробую просверлить пару отверстий.

Фото 5.

По размеру стружки видно, что сверло уже не елозит по дереву, как в начале, а полноценно режет волокна. Скорость правда небольшая у шуруповерта, но если переставить в дрель, то думаю все будет отлично.

ВНИМАНИЕ! А тут ссылка на очень профессиональный, а потому содержательный Дзен-канал моего брата — Железнодорожник

Фото 6.

Да и по качеству отверстия видно, что сверло после несложной заточки очень достойно справляется с задачей. Специальные приспособы наверняка обеспечили бы еще лучший результат, но они в нужный момент не всегда доступны, поэтому беру способ на вооружение и вам советую опробовать в личной практике.

Как заточить сломанное сверло. И все же вернемся к традиционному ручному способу

Именно так точат сверла по металлу практически все домашние слесаря.

Перед началом работ надо определиться, каким видом заточки надо обработать рабочую часть сверла. Режущие грани точат следующими способами:

  1. одноплоскостной;
  2. двухплоскостной;
  3. конический;
  4. цилиндрический;
  5. винтовой.

Сначала затачивается задняя поверхность кромки. Толщина снятого материала должна быть такой, чтобы не осталось ни одного дефекта на кромке. Если на сверле присутствуют выщерблины 1-2 мм – придется укорачивать насадку на эту длину.

В ходе процесса периодически осматриваем рабочую кромку. Грани должны быть симметричными, перемычка ровной, и находиться точно посередине между рабочими кромками.

Сверла диаметром до 3 мм затачивают одноплоскостным способом. После придания правильной формы задней поверхности, сверло с помощью подручника или другого приспособления прижимается к наждаку под углом 25°-30°.

ВАЖНО! Рабочая поверхность абразивного круга должна «набегать» на поверхность заточки. В противном случае кромка будет неровной.

В процессе заточки сверло нельзя поворачивать и менять угол. Это необходимо для придания кромке идеально плоской формы. К тому же, при повороте может выкрошиться часть металла рабочей кромки.

Инструмент такого малого диаметра затачивается с одного подхода, поэтому перегрева бояться не следует. Охлаждать сверло в содовом растворе можно при смене плоскости заточки.
Осматриваем рабочий кончик – грани должны быть одинаковыми, иметь равный угол наклона.

Проверяем по шаблону правильность угла. Если не получилось с первого раза – дорабатывать кромку нельзя. Необходимо произвести заточку заново.

Инструмент диаметром более 4 мм затачивают коническим способом. Техника требует определенных навыков, поэтому перед обработкой ценных сверл следует потренироваться на тех, которые не жалко испортить.

СОВЕТ! Старайтесь не выбрасывать сломанные сверла. Во-первых, на них можно отрабатывать навыки заточки, во-вторых, хвостовик сломанного инструмента может быть использован в качестве выколотки или шплинта.

Конический способ принципиально отличается от одноплоскостного. Сверло держится двумя руками (размеры крупных экземпляров это позволяют).

После касания абразива режущей кромкой, сверло поворачивается по задней стороне, чтобы придать ей коническую форму.

ВАЖНО! Во время процесса нельзя отрывать сверло от наждака. Каждый подход начинается с рабочей кромки и заканчивается полным поворотом до конца задней поверхности.

После каждого подхода рабочая часть сверяется с шаблонами по всем трем углам.

Можно точить крупные сверла и плоскостным способом. Однако при этом способе сверло будет плохо отводить стружку из отверстия и сильно перегреваться.

Приспособление для заточки сверл.

Победитовые сверла

Никому не хочется слушать визг незаточенного сверла. Затупляются и прочные победитовые наконечники. Их тоже необходимо время от времени подтачивать. Для них используется алмазный камень. Обычная наждачка для выполнения таких работ не подходит. Кроме того, заранее подготавливается охлаждающая жидкость. Необходимо разобраться, как правильно затачивать сверла по металлу.

Чем выше твердость обрабатываемого материала, и ниже следует выставлять скорость вращения круга. Угловая скорость при затачивании победитовых наконечников может варьироваться в зависимости от инструмента, используемого для заточки.

Заточка сверл производится аккуратно. Необходимо уверенно держать сверло и при помощи коротких касаний выполнять заточку. Его на короткие промежутки времени подводят к абразиву. При этом необходимо контролировать процесс. Это необходимо чтобы не срезать лишнего.

Буравчики, имеющие напайки, затачиваются таким же образом, что и сверла с меньшими размерами. Заточка задней поверхности должна проводиться плоской. Заднюю поверхность не трогают. Лучше, если будет подточена передняя поверхность. При наличии уже сточенной напайки следует провести подточку.

При работе со сверлами по металлу своими руками следует быть особенно осторожным. Необходимо, чтобы кромки обладали одним размером. Если этого не получится сделать, произойдет смещение центра оси. Выполняемые отверстия с использованием такого сверла будут увеличены. Во время работы следует тщательно контролировать передние и задние углы. Чем боле твердым является материал, который планируется сверлить затачиваемым изделием, тем больше должен быть угол заточки. При обработке победитовых сверл он составляет около 170 градусов.

Важно следить, чтобы буравчик не перегревался. Это может сказаться на его прочности — на изделии появятся трещины. Чтобы этого избежать, сверло охлаждают в обычной воде. Каждое приспособление для заточки сверл имеет определенные особенности.

Теория заточки сверл. Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование. Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

  • шлифовальная машинка;
  • точильный станок;
  • электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

  • точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
  • емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
  • фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

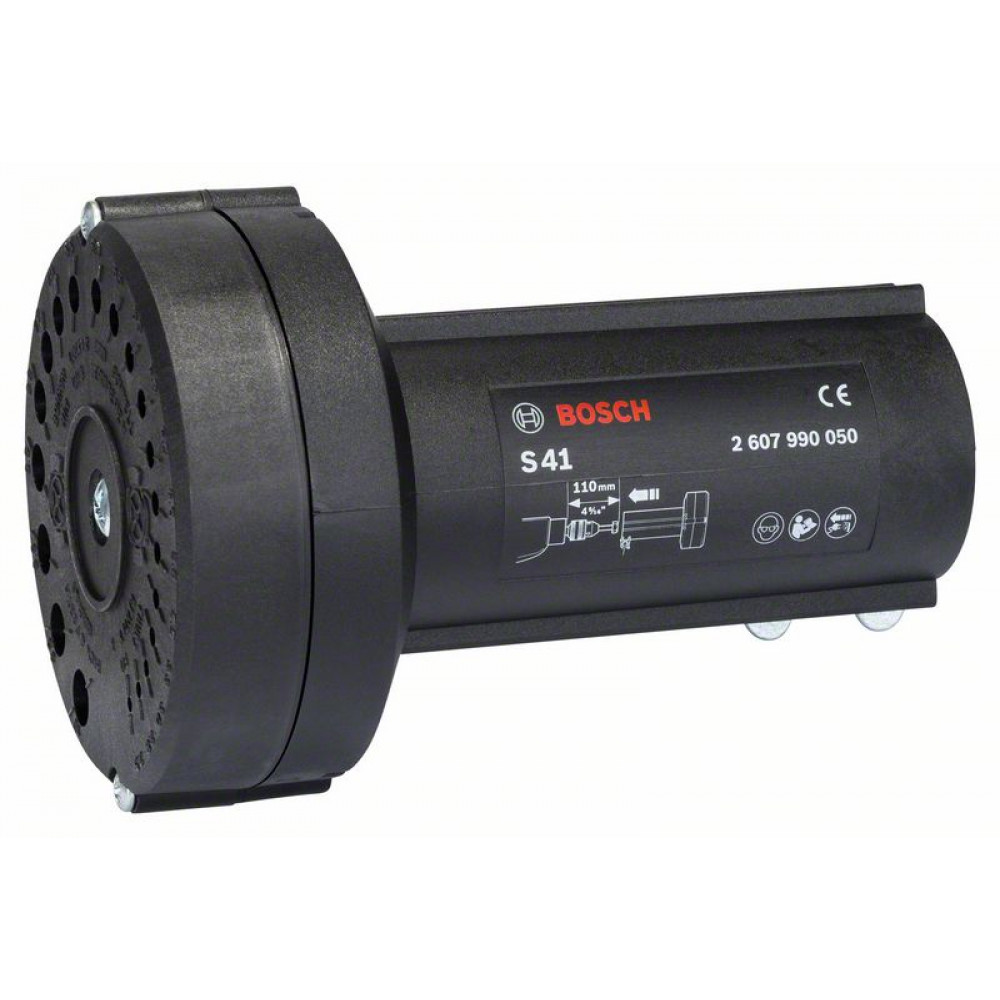

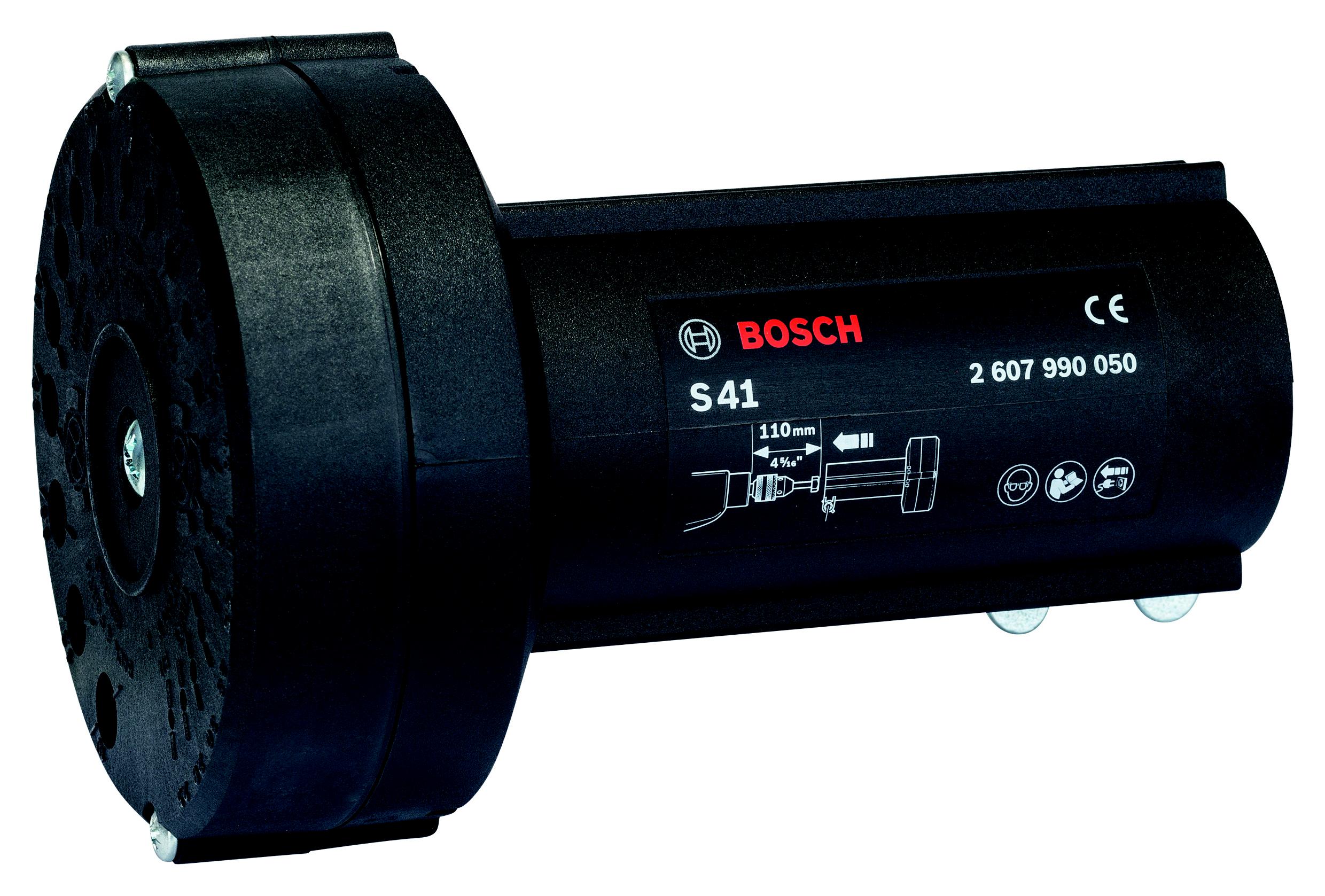

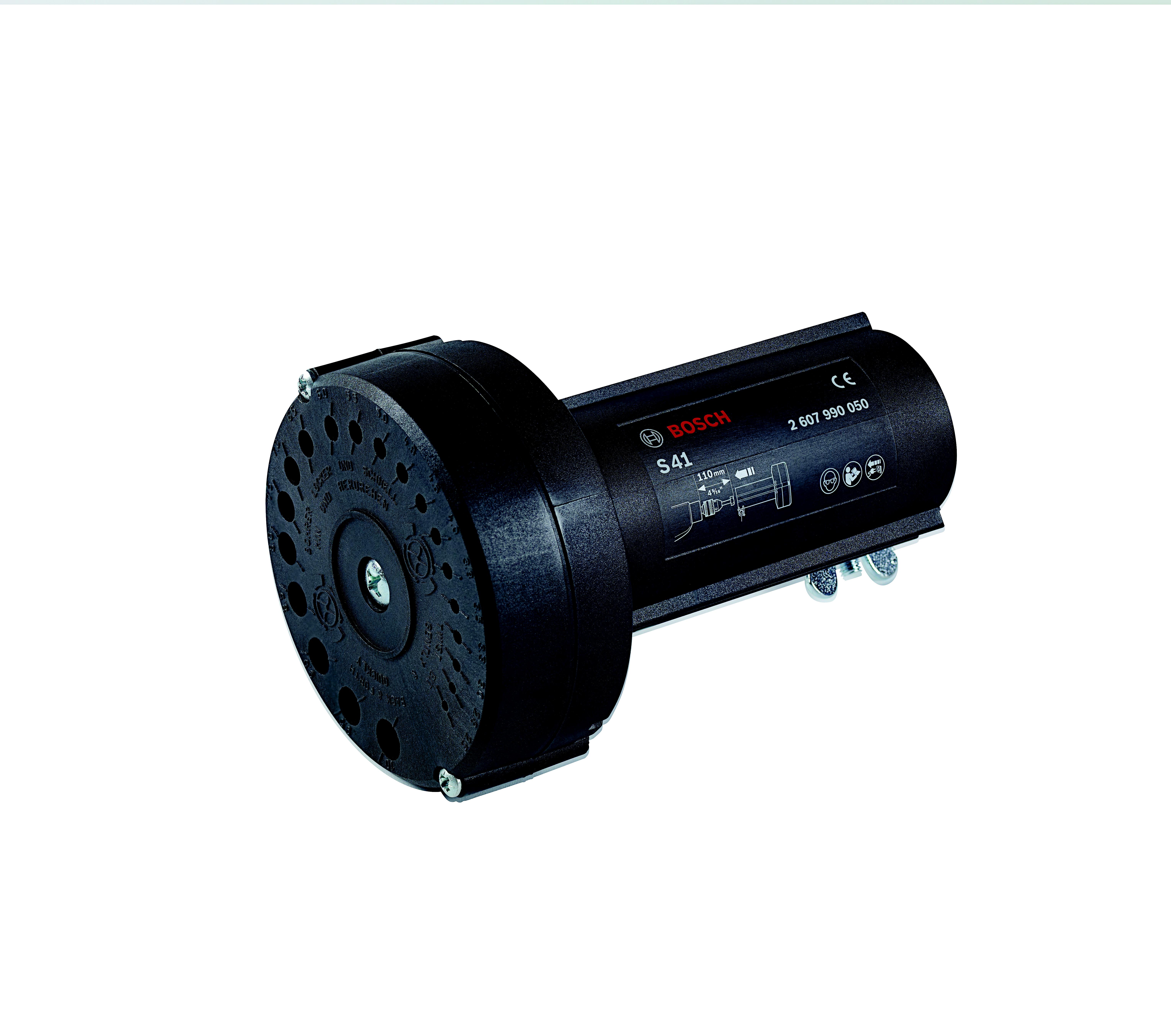

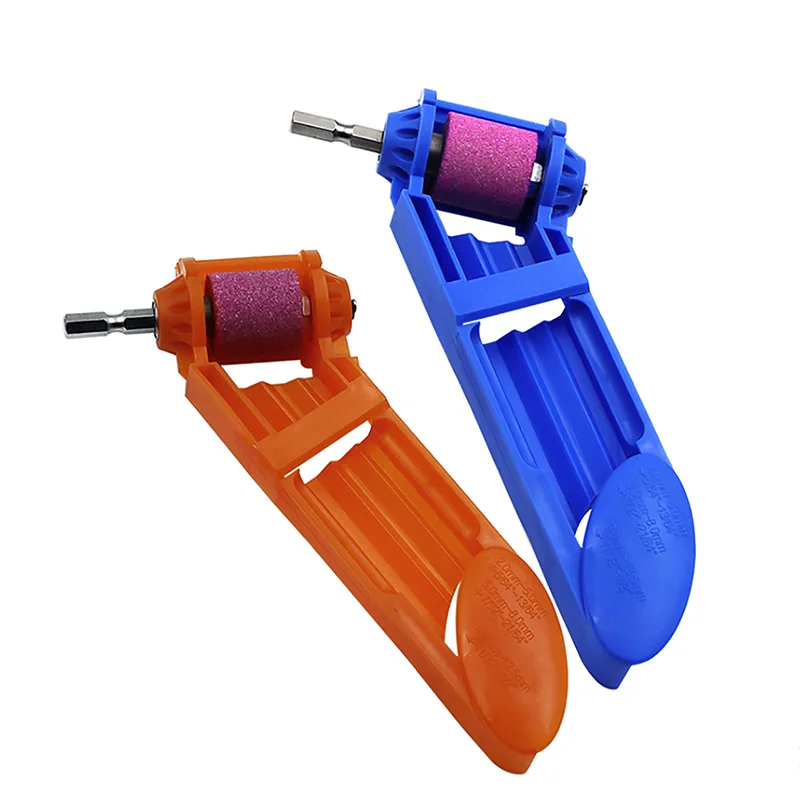

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

  • защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
  • рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Видео заточка сверел по металлу на точиле. Минимальные переделки.
