СТРОЕНИЕ, СОСТАВ, КОНСТРУКЦИЯ или УСТРОЙСТВО пластиковых ОКОН

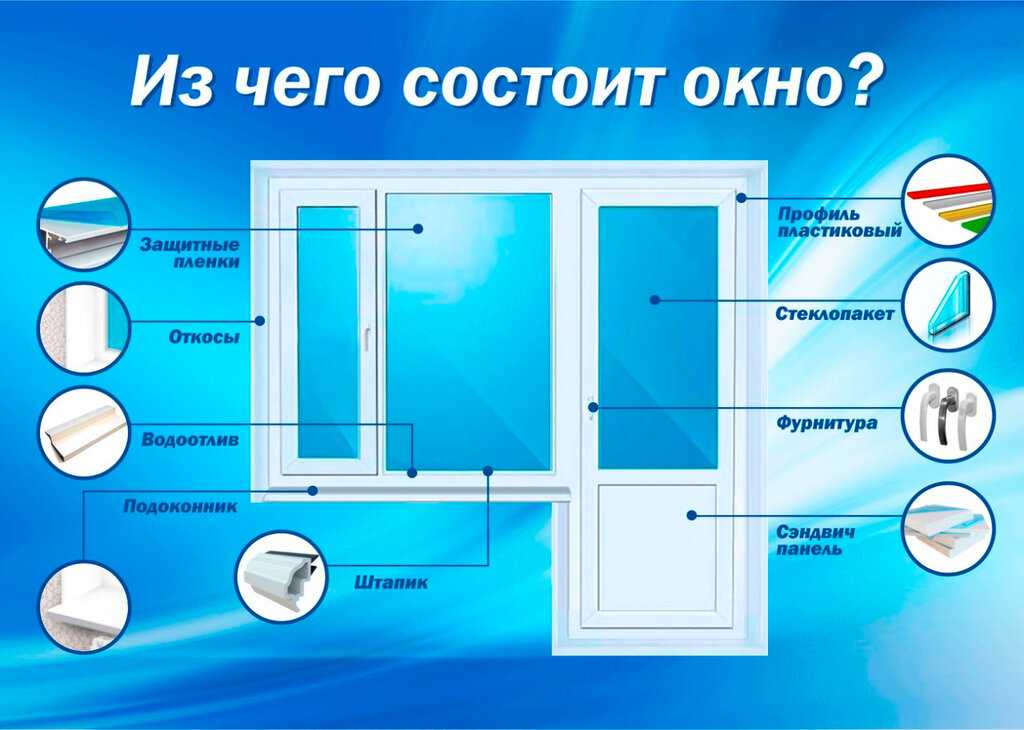

Вас интересует из чего состоит пластиковое (металлопластиковое) окно? Как и любое другое непростое изделие, устройство металлопластиковых окон достаточно сложное. Впрочем, как и любого другого непростого изделия устройство, которое собирается из различных комплектующих частей. И мы просто обязаны предоставить Вам описание или информацию про структуру пластиковых окон, т.е. показать пластиковые окна в разрезе.Чтобы Вы, купив их у, например, компании ОКНА ВСЕМ, имели возможность правильно их эксплуатировать. Вот вкратце составляющие пластикового окна или из чего делают пластиковые окна (то есть что входит в их состав) :

  • ПВХ профиль для изготовления пластиковых (металлопластиковых) окон той или иной марки;
  • стеклопакеты того или иного типа или вида;
  • специальная фурнитура для ПВХ окон, позволяющая комфортно пользоваться створками пластиковых окон;
  • стальной каркас-усилитель (или армировка) определенной толщины и конфигурации, вставляемого в процессе производства окон в ПВХ профиль для жесткости;
  • уплотнители для окон

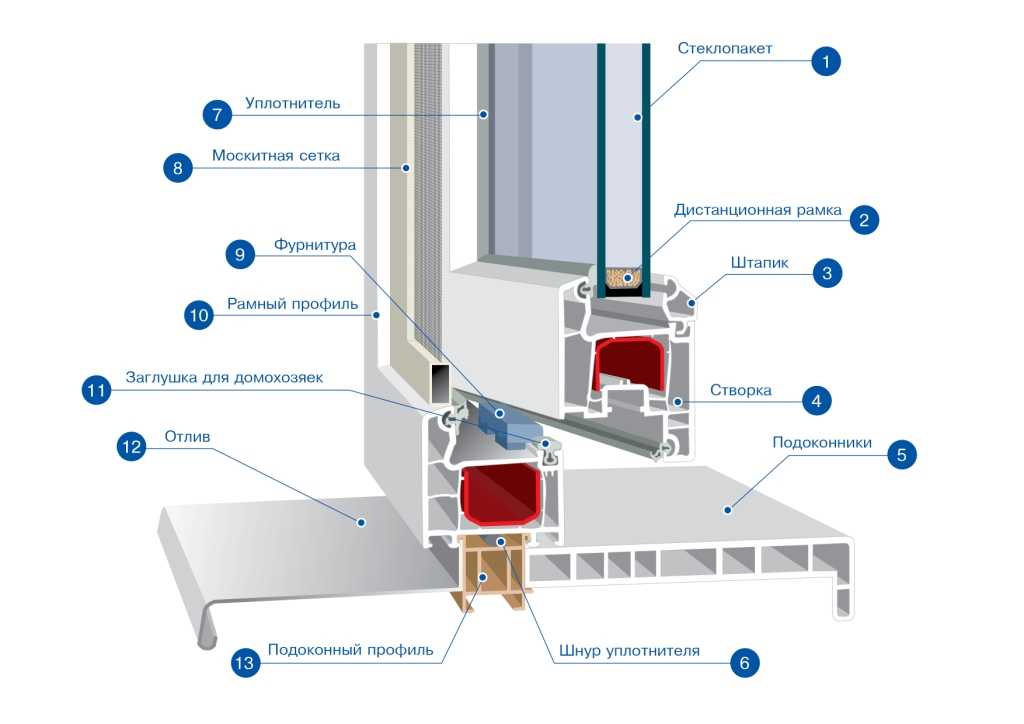

Главный принцип устройства открывающихся пластиковых окон — это наличие неподвижной рамы и подвижной одинарной створки, в которую вставляется стеклопакет. И этот принцип коренным образом отличается от принципа строения старых деревянных окон, где широко применялась система двойных створок (спаренных или раздельных) со вставленными в них одинарными стеклами.

ПВХ профили для производства пластиковых окон имеют сквозные внутренние воздушные камеры (от 3-х до 8-ми камер у разных марок и систем). Их роль — за счет теплофизических свойств нескольких прослоек воздуха увеличить теплозащитные качества металлопластикового окна в целом.

Внутри пластиковых профилей для окон устанавливается и закрепляется шурупами армирующий вкладыш из оцинкованной стали, который принимает на себя ветровые нагрузки и предотвращает искривление профилей для металлопластиковых окон под действием высоких летних и низких зимних температур.

Все сопряжения оконных профилей со стеклопакетом, а также открывающейся и неоткрывающейся частей оконного блока защищены уплотнителями для окон из чаще всего каучукового материала — EPDM, непрерывно по всему контуру. Уплотнители для окон предотвращают попадание влаги внутрь помещения и сквозное продувание металлопластикового окна.

Стеклопакет- герметичная конструкция из двух или трех стёкол (№5), разделённых между собой дистанционной алюминиевой рамкой (№2), соединяемой со стёклами при помощи герметиков (№1 и №4). В стандартном варианте между стеклами стеклопакета (камере) находится осушенный воздух. Осушение воздуха осуществляется силикагелем или молекулярным ситом (№3), находящимся внутри перфорированной дистанционной рамки и впитывающим излишнюю влагу. Камера (или камеры) стеклопакета могут также быть заполнены инертным газом — аргоном или криптоном, имеющими более низкую теплопроводность по сравнению с воздухом. В стеклопакете могут быть установлены любые стекла — и энергосберегающее стекло, и противоударное, и солнцезащитное, и триплексы и т.д.

Фурнитура для окон — набор металлических деталей, образующих единый механизм по контуру не «глухого» металлопластикового окна, обеспечивающий его открывание и закрывание. Набор деталей фурнитуры для окон может быть подобран различными способами, самый популярный из которых — обеспечивающий режимы обычного открывания, проветривания и микропроветривания помещения в одном комплекте. Все детали фурнитуры для металлопластиковых окон изготовлены из стали со специальным антикоррозионным покрытием.

Если комплектация пластиковых окон будет полной и их составляющие будут качественными, то при соответствующей сборке и установке Ваши пластиковые окна будут очень даже неплохо запираться и отпираться. Ваше жилище станет намного теплее, немного тише и сохранится энергия, которая раньше «вылетала» на улицу через щели в старых деревянных окнах. С другой стороны, металлопластиковые окна препятствуют «естественным сквознякам», что затрудняет отвод излишней влаги из дома и что, в свою очередь, может приводить к выпадению конденсата в самых холодных местах помещения (например, нижней части стеклопакета, откосах, подоконниках и стенах в целом). Чтобы избежать этих неприятностей, познакомьтесь, пожалуйста, с советами по этому поводу в статье о конденсате на окнах.

Вы удовлетворили свое любопытство по поводу того, как устроены и из чего состоят пластиковые окна?

сделайте выбор в пользу качества

ПВХ-окна сегодня установлены практически в каждом доме и квартире, и это неудивительно, ведь с появлением на строительном рынке пластиковых окон у потребителей появилась возможность сделать свое жилище уютным, теплым, энергоэффективным, защищенным от всевозможных внешних факторов. Как только не называют окна, конструкция которых включает в себя систему профилей из поливинилхлорида и стеклопакет. И ПВХ-окна, и пластиковые/металлопластиковые системы, и просто «стеклопакеты». И вот, когда приходит время для замены старых окон на новые, мы начинаем задумываться, а чем же, собственно, кроме названия, различаются между собой пластиковые и металлопластиковые оконные конструкции. Самое интересное, что даже интернет-ресурсы (источник всех знаний) зачастую выдают неправильную информацию о том, что существует всего один вид ПВХ-окон — поливинилхлоридные профили, армированные оцинкованной сталью, поэтому никакой разницы между пластиковыми и металлопластиковыми системами не существует. Такое мнение в корне ошибочно, и незнанием разницы между двумя основными разновидностями окон «нового поколения» могут воспользоваться недобросовестные распространители данной продукции, продающие покупателю оконные блоки более низкого качества по завышенной цене. Чтобы этого не случилось, необходимо, во-первых, четко знать о свойствах каждого из видов окон; во-вторых, обращаться в надежную компанию, сотрудники которой не пожалеют времени и подробно проконсультируют вас по поводу того или иного окна. Итак, давайте же выясним, чем различаются между собой пластиковые и металлопластиковые окна?

Окна с пластиковым каркасом

Сразу хотим сказать, что обычные чисто пластиковые окна в наше время можно назвать анахронизмом: несмотря на свою относительно невысокую стоимость, они не пользуются популярностью и сегодня практически нигде не применяются. Конструкция пластиковых оконных блоков достаточно проста: профили из поливинилхлорида удерживают в себе стеклопакет (одно- или многокамерный). Поливинилхлорид сам по себе — достаточно прочный материал, но это не значит, что он не нуждается в дополнительном укреплении, именно поэтому со временем простые пластиковые профили стали укреплять полосками стали. Окна с пластиковыми элементами не лишены недостатков, основные отрицательные стороны подобных стеклопакетов таковы:

  • Меньшая по сравнению с металлопластиковыми конструкциями прочность.
  • Меньший срок эксплуатации (пластиковые окна прослужат вам 10–20 лет).
  • Невысокая способность противостоять внешним факторам: порывам ветра, ударам, попыткам взлома.
  • Ограничения в плане формы будущего окна. Используя профили без стального каркаса, можно изготовить только стандартные прямоугольные окна типового размера.

Как видите, ПВХ-окна имеют довольно ограниченную функциональность, тем не менее, их по-прежнему устанавливают. Делают это в основном компании-застройщики при масштабном остеклении новостроек. Поэтому, если вы приобрели квартиру в новом доме, и окна в нем уже установлены, скорее всего, они представляют собой недорогой пластиковый эконом-вариант. Как поступать с такими светопрозрачными конструкциями — решать вам. Вы можете оставить эти окна при условии, что ваша квартира расположена не на первом и не на верхних этажах, где стеклопакеты могут подвергаться весьма значительным воздействиям (удар мяча или камня, попытка взлома, порывы ветра и удары ветками деревьев).

Металлопластиковые окна — высочайшее качество и многофункциональность

Металлопластиковые оконные конструкции имеют
повышенную прочность и сопротивляемость
к механическим воздействиям за счет
армирующего стального слоя

Как понятно из названия, металлопластиковые окна имеют ту же пластиковую основу — профиль, но укрепленную определенным образом стальной полосой. Армирование ПВХ-профилей — один из важных этапов изготовления окна, и именно от добросовестного его исполнения зависит качество будущей продукции. Вот почему при выборе окон лучше отдавать предпочтение надежной компании, имеющей собственное производство и осуществляющей контроль качества каждого изготовленного оконного блока. Усиление раскроенного по предварительным меркам поливинилхлоридного профиля осуществляется с помощью оцинкованной стали и производится с учетом следующих требований:

  • Стальная полоса должна быть сплошной, то есть не прерываться и не иметь перфораций.
  • Армирование ПВХ-профиля производится по всему контуру (замкнутая полоса стали) или же с трех сторон (П-образная форма).

Достоинства металлопластиковых конструкций делают их абсолютно беспроигрышным вариантом в сравнении с простыми пластиковыми окнами. ПВХ-профили с армированными элементами можно использовать для изготовления окон любой конфигурации: арочных, треугольных, круглых, трапециевидных. Повышенная ударопрочность и сопротивляемость ветру позволяет устанавливать металлопластиковые окна в высотных зданиях.

Отдельно хочется отметить долговечность армированных окон: срок их службы составляет минимум 40 лет. То есть, вы можете один раз потратить деньги на качественные окна и на ближайшие полвека «забыть об их существовании». Согласитесь, покупка металлопластиковых оконных блоков — весьма выгодное вложение.

Некоторые специалисты утверждают, что звукоизоляционные и теплосберегающие свойства у пластиковых и металлопластиковых окон одинаковы, поскольку зависят от стеклопакета, а не от профиля. Однако практические исследования доказывают, что энергоэффективность и звукоизоляция недорогих пластиковых конструкций все же несколько ниже, чем в окнах с армированными профилями.

Пластиковые окна нового поколения

Композитные безметаллические профили
REHAU GENEO — дорогостоящие высокотехнологичные
оконные конструкции нового поколения

Недавно на российских рынках появились новые пластиковые оконные блоки без армирующих элементов, изготовленные по новым технологиям из высокопрочного композита на основе фиброволокна.

По своим характеристикам эти конструкции не только не уступают, но и в чем-то превосходят металлопластиковые окна. Вот их основные достоинства:

  • Высокая прочность и сопротивляемость нагрузкам.
  • Легкость конструкции.
  • Возможность использования композитных профилей для изготовления окон различной формы.
  • Высочайший уровень звукоизоляции и герметичности и т. д.

Однако есть у композитных окон, профили которых в процессе производства армированы фиброволокном, и один недостаток — это их стоимость. На сегодняшний день цена композитного окна намного выше, чем самых качественных металлопластиковых окон.
