Как построить коровник на 20, 50, 100 голов

Тех, кто загорелся идеей заняться фермерством, волнует вопрос, где и как разместить коров. Перед сооружением коровника необходимо решить много задач, в том числе определиться со строительным материалом, ознакомиться с требованиями. Построить коровник можно и самостоятельно, при этом нужно учитывать лишь потребности животных.

Содержание

• 1 Устройство типовой конструкции

• 2 Разновидности хлева для коров

• 3 Подготовка к строительству дома для домашних коров: составление проекта

  • 3.1 План-схема коровника на 30, 50, 100 и 200 голов

  • 3.2 Какой материал выбрать для строительства

  • 3.3 Список необходимых инструментов

• 4 Как построить коровник своими руками: пошаговая инструкция

  • 4.1 Как сделать вентиляцию в коровнике

  • 4.2 Система навозоудаления

  • 4.3 Освещение в коровнике

• 5 Видео: как нужно строить коровник своими руками

Устройство типовой конструкции

Любой проект коровника должен включать обязательные элементы:

• стойла;
• кухню, где хранится корм;
• сектор уборки навоза;
• площадку для выгула;
• секцию, где рождаются телята;
• котельную, которая нагревает все помещения;
• отсеки для размещения тар с молоком;
• комнату под различный инвентарь.

Между секциями необходимо оставлять достаточно свободного пространства

Стойловые секции принято располагать хотя бы в два ряда. Каждую из них требуется оснащать кормушкой, поилкой и стоком для отходов.

Разновидности хлева для коров

Если рассматривать материал постройки, то коровник может быть:

• помещением из металлических профилей, где комнатная температура идентична уличной;
• постройкой из теплоизоляционного материала;
• ангаром на основе сэндвич-панелей.

Существует несколько типов коровников в зависимости от проекта помещения:

• коровник 2+2-рядный, в котором высокая крыша в виде трапеции сделана из металлического профиля, а внутри стоят боковые стены со шторками;
• коровник 3+3-рядный, отличающийся наличием доильного ряда «карусель» и отдельного строения для хранения молока;
• коровник 3-рядный, где зона для доения и комната для телят находятся в одном помещении.

Подготовка к строительству дома для домашних коров: составление проекта

Первостепенная задача на этом этапе — выбрать для будущей постройки подходящее место. Нужно понимать, что площади специального здания должно хватать и коровам, и телятам. Каким бы ни было количество скота, которое будет содержаться в коровнике, к строительным работам приступают не раньше, чем составят на бумажном листе план строения.

Проектирование коровника начинают с расчёта площади. Для этого берут за основу стандартные нормы для хлева. Высота традиционного строения для коров составляет 2,5 метра, а площадь — 4х6 метров.

Корове на привязи не должно быть тесно

При беспривязном содержании каждой корове в сарае предоставляют порядка шести квадратных метров. Если у самки родился телёнок, ей понадобится немного больше площади — примерно десять квадратных метров. Подросших телят рекомендуется содержать отдельно от взрослого поголовья, чтобы они хорошо росли и смогли окрепнуть. Поэтому при строительстве коровника нужно предусмотреть наличие специального помещения.

Однако чаще фермеры держат животных, практикуя привязной метод. Он предполагает создание индивидуальных боксов. Размер стойла зависит от пола и возраста животного. Одной взрослой корове нужно пространство 1×2 метра, а быку — 1,35х1,95 метра. Корове с телёнком принято предоставлять стойло, шириной полтора метра, длиной два метра. Подросшему детёнышу будет комфортно на участке 1х1,5 метра.

Подросших телят можно держать без привязи. В этом случае на каждого телёнка необходимо выделить 4–4,5 квадратных метра.

Молодняк держат отдельно от взрослых особей

Размеры склада для инвентаря и корма тоже будут зависеть от количества заселённых коров. Учтите это при проектировании коровника.

План-схема коровника на 30, 50, 100 и 200 голов

В домашнем хозяйстве обычно содержат не более 30 коров. Для такого количества животных составить план здания довольно просто.

В таком помещение создают 10 отдельных секторов

Если у фермеров есть время ухаживать за большим числом рогатого скота, то им можно задуматься о строительстве коровника на 50 голов.

В плане отражают все сектора здания

Возведение построек для 100 или 200 коров лучше доверить профессионалам.

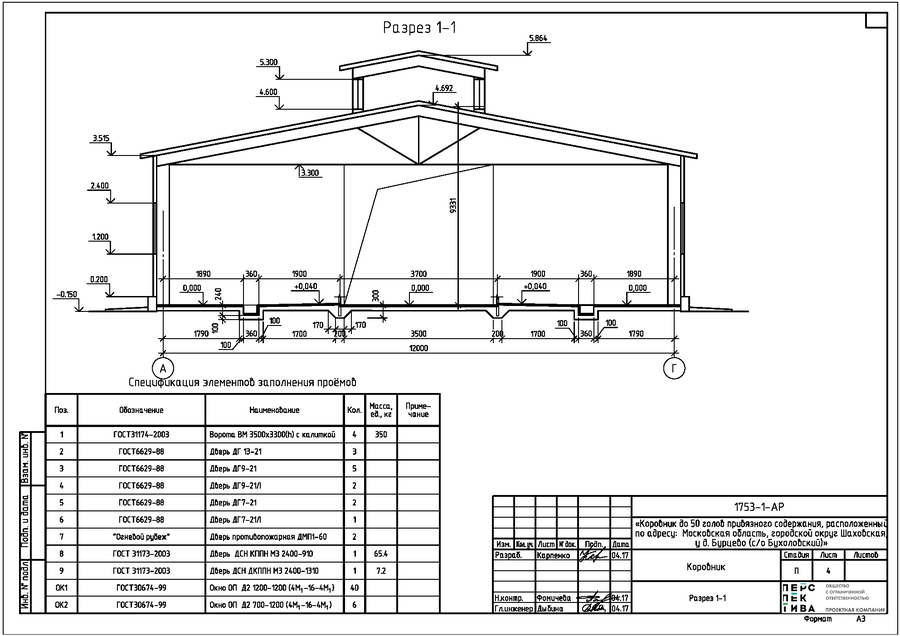

Вид здания сверху и сбоку должны быть на чертеже

С сооружением больших помещений сможет справиться только мастер (или целая бригада).

Большой коровник должен быть изображён со всех сторон

Какой материал выбрать для строительства

Для строительства коровника вам понадобятся:

• щебень, закладываемый в яму как материал для подготовки платформы здания;
• прочный бетон или обожжённый кирпич, которому под силу выдержать значительные нагрузки: он используется как сырьё для сооружения платформы коровника;
• гидроизоляционный материал, например, рубероид, служащий подстилом;
• состав для создания бетонной или асфальтированной площадки, необходимой для защиты стен здания от гниения;
• саманный кирпич, из которого возводят стены: он прекрасно удерживает в помещении тепло (изготавливается из прочной глины) и стоит недорого;
• деревянные доски, используемые в качестве полового покрытия, или бетон: он в отличие от дерева не изнашивается;
• шифер для крыши.

Для возведения деревянных стен, подойдут доски толщиной не менее пяти сантиметров. Поэтому логичнее делать коровник бревенчатым. Если же хлев будет из кирпича, стоит позаботиться о его утеплении.

Для строительства коровника можно использовать и пеноблоки. Этот материал позволяет быстро возводить стены, а также идеально подходит для создания оптимальных условий содержания животных с возможностью поддержания необходимого температурного режима.

Список необходимых инструментов

Во время строительства коровника придётся воспользоваться:

• лопатой;
• ломом;
• саморезами;
• строительным уровнем;
• верёвкой.

При строительстве стен из кирпича или блоков дополнительно понадобятся мастерок и шпатель. Также нужен будет миксер, с помощью которого готовится цементный раствор.

Как построить коровник своими руками: пошаговая инструкция

Есть два способа возведения коровника: с каркасом и без. Специалисты советуют первый вариант, потому что это позволяет без особого труда провести в здание коммуникации, монтировать системы водоснабжения, вентиляции и навозоудаления, установить приборы освещения. К тому же каркасная конструкция гораздо дешевле.

Строительство небольшого коровника происходит в несколько этапов:

1. С земельного участка снимают верхний слой почвы. В полученную яму засыпают щебень. При строительстве каркасного коровника обустройство фундамента как такового не требуется. На этом монтаж основания заканчивается. В случае сооружения кирпичного здания заливают ленточный бетонный фундамент. Для этого по периметру коровника вырывают траншею глубиной около одного метра. Далее сооружают опалубку, которую заливают жидким бетоном. Поверх застывшего фундамента кладут материал для гидроизоляции, а сверху — битум.

   Котлован фундамента засыпают щебнем, делают опалубку и заливают бетоном

2. На каждом углу, пользуясь строительным уровнем, кладут несколько рядов кирпичей. Далее выполняют монтаж вертикальных брусьев. Их выставляют по уровню и прибивают скобами к кирпичам. Все ряды кладки отмечают, после чего натягивают шнур, помогающий класть все остальные элементы постройки строго горизонтально. Первый ряд в один кирпич должен быть тычковым, чтобы стены хорошо соединились с фундаментом. Кладут их до тех пор, пока высота строения не достигнет двух с половиной метров. Выполняя кладку, не забудьте оставлять проёмы для дверей и окон.

   Кроме кирпича для возведения стен коровника можно использовать другие материалы, например, пеноблоки

3. Наверху здания укладывают лаги, служащие опорой для деревянного настила крыши. Созданную обрешётку покрывают кровельным материалом.
4. Переходят к внутренним работам: заливают бетонный пол. Его нужно делать наклонным, чтобы экскременты животных сразу попадали в сливную яму. Половые доски кладут, оставляя зазоры в один сантиметр. Деревянный настил желательно делать секционным, что позволит поднимать его и проводить тщательную уборку.

Строительство коровника для большого поголовья ведут по аналогичной схеме. Поверх деревянного пола обязательно кладут подстилку — опилки и солому. В противном случае скот может замёрзнуть и заболеть. В коровнике на 100 или 200 голов во избежание скопления мочи и фекалий очень важно обустроить систему навозоудаления.

Коровы могут отдыхать на подстилке из соломы

Хлев, где содержатся 200 животных, придётся часто проветривать. Для этого потребуется соорудить поднимаемый козырёк. При строительстве коровника для большого количества скота каждое стойло нужно дополнить кормушкой высотой 65 сантиметров и длиной 1 метр.

Как сделать вентиляцию в коровнике

Систему естественной вентиляции, которая считается наиболее простым вариантом, принято разрабатывать до строительства коровника. Когда проект будет готов, потребуется:

1. Создать в нижней части постройки, почти у самого фундамента, заборные отверстия, в которые будет поступать задуваемый ветром свежий воздух.
2. Используя трубы, соорудить для выведения застоявшегося воздуха отверстия, располагаемые над кровлей здания в стороне, противоположной заборным отверстиям.
3. Снабдить входные отверстия заслонками, а выходные — дефлектором вытяжки.

Свежий воздух поступает через стены, а отработанный уходит через крышу

Система навозоудаления

Систему удаления навоза из коровника продумывают заранее. Для этого монтируется:

• самосплав;
• гидросмыв;
• ленточный транспортёр;
• дельта-скрепер.

Фекалии скота убирает специальный аппарат

Обычно фермеры прибегают к самосплавной системе, то есть на всей площади коровника для коров под наклоном укладывают трубы, покрытые скользкой материей. На них монтируют тройники, оборудованные специальными заглушками. При открытии этих «дверок» навоз вытекает в резервуар.

Освещение в коровнике

Есть определённые нормы освещения разных помещений в коровнике. В стойлах этот параметр должен быть 50 люксов, в зоне кормления — 75. При этом осветительные приборы следует располагать на уровне пола. Чтобы производственные показатели не падали, а росли, в коровнике надо создавать освещение 200 люксов и не более этого.

В хлеве лучше монтировать светодиодные светильники, так как люминесцентные лампы не функционируют в холодных помещениях. Когда температура ниже оптимальной (20–25 °C), эти приборы дают неинтенсивный свет.

Видео: как нужно строить коровник своими руками

К строительству любого коровника — большого или маленького — надо подходить основательно. Все нюансы необходимо продумать на этапе проектирования, тогда при возведении постройки не возникнет проблем с обустройсвом всех секторов и подводом коммуникаций.

• Автор: Ксения Зубкова
• Распечатать

По образованию — филолог, пишу тексты более 5 лет.

Оцените статью:

(1 голос, среднее: 4 из 5)

Поделитесь с друзьями!

Картофель сорта Лимонка — особенности ухода и выращивания Слива Богатырская – лучшая среди сортов позднего срока созревания

 Просмотров: 5 627  Рубрика: Строительство и ремонт

План коровника на 200 голов: чертежи привязного и непривязного

Самым универсальным животноводческим помещением для содержания крупного рогатого скота являются коровники, рассчитанные на 200 голов, поскольку они пригодны для большинства хозяйств. При планировании постройки следует учитывать гигиенические нормы и правила, а также постараться создать максимально комфортные условия для содержания коров.

Придерживаясь всех необходимых требований, можно достичь того, что сооружение прослужит много лет, а молочная продукция будет полезной для здоровья. Статья освещает основные аспекты планирования и строительства животноводческой фермы такого типа.

Содержание:

1. Составление плана коровника на 200 голов

   1. Технические характеристики коровника привязного содержания
2. Оборудование коровника на 200 голов
3. Этапы строительства коровника
4. Особенности коровника на 200 голов беспривязного содержания

Составление плана коровника на 200 голов

Содержание 200 голов коров считается достаточно внушительным, поскольку количество поголовья в домашних мини-фермах чаще всего не превышает 50 особей. Соответственно, к возведению большого коровника следует подходить со всей ответственностью.

Рисунок 1. Примерный план постройки

Строительству коровника для разведения и содержания крупного рогатого скота предшествует составление плана будущей постройки (рисунок 1).

При планировании следует обратить внимание на такие аспекты:

1. Соответствие ветеринарно-гигиеническим требованиям: здание должно быть прочным, надежным и теплым, а все его внутреннее пространство нужно специально обработать, чтобы предотвратить распространение грибка и плесени.
2. Возможности для внутреннего оснащения: 200 голов скота считается крупным поголовьем, соответственно, еще на этапе планирования нужно предусмотреть дополнительные помещения для хранения инвентаря и кормов.
3. Возможность обеспечения животных кормами и питьем: если возможности хранить инвентарь и корма непосредственно в коровнике нет, рядом с ним должно быть достаточно пространства для строительства дополнительных хозяйственных помещений. Кроме того, рядом с постройкой должен быть источник чистой питьевой воды и удобные подъездные пути для транспортировки кормов.
4. Конструкцию навозохранилища и способы очистки помещения: резервуар для хранения отходов жизнедеятельности животных располагают рядом с коровником, но на максимально возможном расстоянии от жилых построек и источников питьевой воды.

Рисунок 2. Обустройство коровника по санитарно-гигиеническим нормам

Кроме того, готовая постройка должна полностью соответствовать экологическим нормам (рисунок 2).

Технические характеристики коровника привязного содержания

Главной особенностью коровника на 200 голов является привязное содержание животных. По этой причине стойла должны быть организованы так, чтобы движения скота не были стеснены и давали ему возможность свободно менять положение тела: ложиться, вставать, есть и пить (рисунок 3).

Примечание: Наряду с этим привязь должна быть закреплена таким образом, чтобы корова не могла встать или лечь поперек стойла, попадая копытами в кормушку для еды или в сток для нечистот.

Существует несколько способов размещения животных на таких фермах. Например, одним из вариантов является расположение коров в 4 ряда, когда два средних ряда повернуты головами друг к другу, а два крайних – к стенам. Кроме того, можно встретить двух- и шестирядное размещение, а также расположение животных по кругу или поперек коровника. В любом из случаев необходимо обеспечить комфортное пребывание питомцев в условиях закрытого помещения и удобство их обслуживания работниками фермы.

Рисунок 3. Особенности привязного содержания

Дополнительно нужно предусмотреть свободное место для размещения коров с телятами. В данном случае следует ориентироваться на то, что одной взрослой особи требуется 6 квадратных метров пространства, а корове с теленком – 12 квадратных метров.

Оборудование коровника на 200 голов

Оснащение коровника для ухода за несколькими сотнями животных зависит от способа их содержания. Для привязного содержания коров необходимы стойла, которые бывают двух видов. Первый тип, короткие стойла, используется преимущественно для расположения молодых особей и нетелей, а также коров в сухостойный период. Второй тип стойла называется длинным и используется для содержания быков, стельных и высокопродуктивных коров.

Виды стойл различаются своими размерами. Так, ширина первых составляет от 110 до 120 см, а вторых – от 120 до 150 см. Стойла  любого размера оборудованы специальными деревянными (металлическими) рамками по своему внешнему краю. Эти рамки предназначены для привязывания скота, а потому должны быть надежными, крепкими и удобными в обращении (рисунок 4).

Кроме стойл в оборудование коровника входит:

• Стойловые приспособления (кормушки и поилки), которые могут быть как индивидуальным, так и групповым;
• Навозные площадки, расположенные под небольшим углом наклона от кормушек.

Рисунок 4. Чертеж и примеры стойла для коровы

Кроме того, при строительстве следует предусмотреть место для подсобных помещений, предназначенных для проведения дойки и хранения необходимого оборудования.

Этапы строительства коровника

Назвать строительство коровника на 200 голов легким сложно, поскольку это помещение должно быть не только вместительным и удобным, но и полностью соответствовать принятым санитарно-гигиеническим нормам.

Процесс строительства животноводческой фермы включает в себя такие этапы:

1. Планирование участка
2. Разработку проекта
3. Закладку фундамента
4. Монтаж сооружения и кровли
5. Внутренние работы
6. Оснащение
7. Установку окон и дверей
8. Подведение и подключение всех необходимых коммуникаций
9. Установку ограждающих конструкций

Каждый этап включает определенные технические нюансы, поэтому мы рассмотрим их более детально, чтобы облегчить вам процесс строительства коровника для скота.

Перед началом строительства необходимо выбрать подходящий участок, расположенный на ровной поверхности. Следует также обратить внимание на его удаленность от жилых помещений и источника воды.

Примечание: Строить коровника лучше на участке с низким залеганием грунтовых вод, чтобы во время весеннего таяния снега или сильных дождей здание не подтапливалось.

Целесообразно также предусмотреть крепкий фундамент, глубиной не меньше 0,6 метра, способный выдержать сооружение. Чтобы он не дал трещину под весом стен и крыши, специалисты рекомендуют использовать кирпич или бутовый фундамент. Поэтому для закладки основания понадобится опалубка и бетонный раствор. Для гидроизоляции фундамента применяют рубероид или толь (рисунок 5).

Рисунок 5. Технология строительства фундамента

Не менее важную роль играет и материал, который будет использоваться для строительства стен. Он должен быть достаточно прочным и долговечным, но при этом недорогим. Как правило, в качестве строительного материала, выбирают пенобетон, сэндвич-панели или металлопластиковые конструкции, хотя может быть использован кирпич или древесина. Следует знать, что чем выше пористость материала, тем теплее сооружение. Так, толщина стены в 1,5 кирпича обеспечит тепло в помещении зимой и прохладу летом. Кирпичную кладку следует оштукатурить и побелить изнутри. Для обустройства полов можно использовать древесину, хотя она не отличается длительным сроком эксплуатации. Поэтому большинство фермеров предпочитает более надежный бетонный пол, хотя сам по себе он холодный и требует дополнительной подстилки с использованием опилок или соломы (соломенной резки). Такую подстилку следует регулярно менять. Еще одним вариантом обустройства полов является применение обожженного кирпича, который более долговечнее, чем дерево, и теплее, чем бетон. Во избежание скопления мочи и фекалий в помещении коровника, полы стелют под небольшим уклоном, который заканчивается сточным желобом, выводящим отходы за пределы помещения, снижая, таким образом, концентрацию вредных веществ внутри него.

Читайте также: Как построить сарай для свиней своими руками

В качестве кровельного материала чаще всего используют шифер или черепицу, которые укладывают на двускатную крышу.

Ее нужно обязательно утеплить, особенно, если вы проживаете в регионе с холодным климатом. Такой тип кровли не только более надежен со строительной точки зрения, но и создает дополнительное пространство на чердаке для обустройства сеновала и проветривания помещения.

Комплекс на 200 голов может иметь 2-3 двухрядных скотника или 1 трехрядное размещение. При этом молочные коровы и подрастающие телята содержатся отдельно. Просчитывают количество стойл в зависимости от размера будущего поголовья из расчета 1,3х2,1 м для одной коровы, 1х1,5 м – для теленка и 1,3х2,4 м – для быка при привязном методе содержания. Каждое стойло следует оборудовать кормушкой, которая имеет следующие размеры:

• Высота – 65 см;
• Ширина – 80 см;
• Длина – 1-1,3 м.

Кормушки могут быть изготовлены как из досок, так и из кирпича. При этом важно, чтобы доски были тщательно оструганы, и во время еды в пищеварительный тракт коровы не попали осколки древесины.

Поскольку коровник на 200 особей представляет собой довольно большое помещение, для его качественного освещения понадобятся окна, расположенные так, чтобы животные не переохлаждались. Оптимальным вариантом считается южная или восточная ориентация оконных проемов. Их высота над уровнем пола должна составлять 1 метр.

Кроме того, в коровнике на 200 голов обязательно обустраивают вентиляцию. Это необходимое условие с точки зрения санитарно-гигиенических норм. Такому большому поголовью будет недостаточно естественного проветривания для удаления вредных газов, поэтому в здании обустраивают принудительную приточно-вытяжную вентиляцию.

Особенности коровника на 200 голов беспривязного содержания

Применение метода беспривязного содержания требует хорошего знания самой технологии, наличия технических и санитарных условий, а также четкой работы квалифицированных специалистов.

Перечислим особенности такого животноводческого комплекса:

1. При беспривязном содержании помещение разделяют на отдельные секции (из расчета 4-5 м.кв. на 1 особь) со съемными перегородками. В каждом таком отделении может содержаться не больше 60 коров (оптимальный вариант – 25-50) в зависимости от возраста и величины удоев.
2. Все секции беспривязного коровника пронизаны техническим проходом, предназначенным для ухода за животными: кормления, удаления навоза, закладку корма и питья. Такая ферма имеет на своей территории выгульно-кормовой двор, оснащенный групповыми кормушками и поилками с электроподогревом.
3. Места кормления закрываются специальными навесами. Покрытие выгульно-кормовых площадок должно быть твердым и иметь уклон 3-4 градуса в сторону канализационного стока, а к кормушкам следует провести освещение.

Существует также метод беспривязного содержания на глубокой подстилке, где скот может находиться в коровниках в виде навесов, полуоткрытого типа, неутепленных зданий со свободным выходом животных на выгульный двор и утепленных – с периодическим выходом (рисунок 6). Выбор типа коровника зависит от климатических условий местности. Так, полуоткрытые и коровники в виде навесов можно встретить в южных регионах, а утепленные – в районах, где температура наружной среды достигает зимой -15 градусов.

Теплозащита таких строений такая же, как и при привязном методе содержания. Во избежание сквозняков одну продольную стену делают без ворот, а все остальные ворота оборудуют тамбурами. В утепленных коровниках микроклимат можно регулировать.

Рисунок 6. Варианты беспривязного содержания

Практика показала, что более приемлемым является боксовое беспривязное содержание коров, поскольку содержание на глубокой подстилке сопряжено с определенными трудностями в поддержании санитарных требований к чистоте животных и качеству молока. При этом опытные животноводы рекомендуют отдавать предпочтение именно беспривязному содержанию, поскольку в данном случае существенно повышается здоровье и продуктивность животных. Также следует учитывать, что в данном случае снижается расход коров (если животные имеют возможность проводить большую часть дня на выпасе), но повышается расход подстилочных материалов.

Планы сарая — Деревянный каркас HQ

Главная » Чертежи деревянного каркаса » Планы сарая

Планы сарая, наружные планы, планы павильонов / Оставить комментарий

Если вы сами рубите бревна и вам нужно укрыть лесопилку, не имеет ли смысл сделать вашу конструкцию также деревянной? У нас есть только билет с этим сараем для лесопилки 12 × 26!

1500 кв. футов. до 2000 кв. футов, 2,5 ванные комнаты, 3 спальни, планы амбара / Оставить комментарий

Вы заметили популярность Barndominiums? Взгляните на этот доминиум с деревянным каркасом 24×48, и вы поймете его привлекательность!

Планы амбаров, планы бунгало, планы домиков, современные, планы коттеджей, планы гаражей, чердак, планы деревянных каркасных навесов / Оставьте комментарий

Эта односкатная крыша размером 16×24 с мансардным планом представляет собой чрезвычайно универсальный дизайн! Эта рама станет отличной фермой для хранения высокого оборудования и двухъярусного хранилища рядом с ней. Или из этого может получиться отличный домик для кемпинга с большим количеством жилого пространства и мансардой для сна!

Планы амбаров, планы домиков, планы гаражей, планы павильонов, планы сарая с деревянным каркасом / 122 Комментарии

Описание Технические характеристики Гарантия 30 дней Комплект крепежа Этот универсальный план можно превратить в складское помещение, павильон для пикника или даже в домик для глэмпинга. Он имеет размеры 16 футов в ширину и 24 фута в глубину с двумя большими отсеками. Приложите …

План деревянного каркаса 16×24 Подробнее »

1000 кв. футов. до 1500 кв. Футов, Планы Сарая, Планы Бунгало, Планы Хижин, Планы Коттеджей, Планы Деревянных Каркасных Сараев / 6 комментариев

Этот 14×36 с односкатной крышей обладает таким большим потенциалом для самых разных целей! Основная рама представляет собой полноценную двухэтажную конструкцию и имеет размеры 14 × 36 от внешней стороны к внешним сторонам стоек.

2000 кв. футов. до 2500 кв. Футов, планы амбаров, планы домиков, планы домов / 8 комментариев

Типичный для всех планов сарая для варанов, этот план сарая для варанов размером 40×42 имеет большой центральный проход с навесными крыльями с обеих сторон и второй уровень над центральным проходом. Если вам нужна большая структура с отличным характером и функциональностью, не ищите ничего, кроме этого!

1500 кв. футов. до 2000 кв. Футов, Планы Сарая, Планы Бунгало, Планы Хижин, Планы Коттеджей, Чердак / 8 комментариев

Дизайн этого дома с двускатным амбаром 24×36 позволит максимально увеличить пространство над головой на втором этаже! Каркас получил свое название из-за характерных двойных скатов крыши. Наряду с достаточной высотой по центру, у вас будет достаточно места для хранения в пространстве за пределами стоек чердака.

Планы амбаров, планы домиков, планы гаражей / 8 комментариев

Сахарные лачуги традиционно были найдены в Восточной Канаде и Северной Новой Англии, где кленовый сироп производится путем кипячения сахарного кленового сока. Характерный купол на самом деле служил для выхода пара. Теперь вы можете создавать …

24×36 Столб сахарной лачуги и балочный амбар Подробнее »

1500 кв. футов. до 2000 кв. Футов, планы амбаров, планы домиков, планы коттеджей / 29 комментариев

Если вы ищете прочную конструкцию, которая выдержит испытание временем, этот тяжелый деревянный сарай 24×36 может быть именно тем, что вы искали! Построенные из стоек, балок и стропил 8 × 8, а также балок, прогонов и прогонов 6 × 8, большие бревна придают конструкции огромную прочность.

1000 кв. футов. до 1500 кв. Футов, планы сарая, планы бунгало, планы домиков / 19Комментарии

Эта деревянная каркасная хижина размером 24×30 яркая и стильная на своих 956 квадратных футах! Поговорите о привлекательности бордюра: входное крыльцо усилено ферменной балкой и расширенными прогонами, чтобы создать драматическое ощущение входа. Если вы приложите это пространство, вы получите 1036 квадратных футов.

Планы сарая на продажу — Архитектурные чертежи САПР



Вы просили нас — мы доставляем. Время от времени мы получаем просьбы от некоторых из вас продать наши профессиональные планы коровника. К сожалению, до сих пор у нас не было планов, которые профессионально сделано, что мы могли продать. Теперь у нас наконец есть некоторые из наших планов доступны с надеждой добавить больше в будущем. Что мы есть архитектурные чертежи САПР в формате PDF, разработанные на бумаге размером 36 x 24 дюйма. Каждый план включает как минимум (2) листа чертежей (детали и фасады). Список материалов НЕ входит в наши планы.  Это не детальные планы строительства и вам все равно придется нанять профессионального подрядчика, который может выяснить все материалы и быть в состоянии построить сарай, используя предоставленные планы. Некоторый строительные склады пиломатериалов также могут помочь вам выяснить материалы на основе распечаток, которые вы им предоставляете.

Пожалуйста, имейте в виду, что наши планы доступны только предназначен для использования в качестве первого шага чтобы получить больше информации о наших коровниках, увидеть размеры и т. д. Большинство людей используют эти планы для проверки и получения предложений и предложений. оценки. Эти планы не выполняются лицензированным инженером или архитектором и не разработан в соответствии со всеми местными нормами в каждом штате или юрисдикции. Наш планы НЕ ЗАПЕЧАТЛЕНЫ. Ваш местному инженеру, возможно, все же придется изменить план, чтобы он соответствовал вашим местным нормам. требования и запечатать его. Планы отправляются по электронной почте в формате PDF , а не по почте.

Пожалуйста, проявите терпение, пока мы работаем над новыми планами. Хорошо добавить другие планы в ближайшем будущем. Если у вас есть предложения о том, как улучшить наши планы, пожалуйста, дайте нам знать. К сожалению, мы не можем предоставить список материалов с нашими планами коровника из-за того, что что невозможно иметь 100% точность и из-за вариации/доступность определенных материалов по всей стране.

ПРИМЕЧАНИЕ. Если вы находитесь за пределами США и хотите приобрести один из наших планов коровника, отправьте запрос по электронной почте.

Доступные планы коровников для продажи

BP01 — Здание на опоре 28’x36′
ЦЕНА — $75.00

Подробнее

BP02 — Конюшня 36’x36′
ЦЕНА — $85.00

Подробнее

BP03 — Гараж на заказ 28’x36′
ЦЕНА — $95.00

Подробнее

BP04 — Деревянный гараж 24×26 футов
ЦЕНА — $85.00

Подробнее

BP05 — конюшня 24’x24′
ЦЕНА — $85.00

Подробнее

BP06 — конюшня 30’x24′
ЦЕНА — $95.00

Подробнее

BP07 — Конюшня 30’x24′
ЦЕНА — $85. 00

Подробнее

BP08 — Гараж 24’x24′
ЦЕНА — $95.00

Подробнее

BP09 — Конюшня 36 x 36 футов
ЦЕНА — $95.00

Подробнее

BP10 — Чердак 24’x36′
ЦЕНА — $95.00

Подробнее

BP11 — 36’x36′ Стабильный
ЦЕНА — $95,00

Подробнее

BP12 — 36’x48′ Стабильный
ЦЕНА — $95.00

Подробнее

BP13 — Гараж 32’x32′
ЦЕНА — $95.00

Подробнее

BP14 — Сарай 30’x30′
ЦЕНА — 95,00 долларов США

Подробнее

BP15 — 36’x36′ Стабильный
ЦЕНА — $95,00

Подробнее

BP16 — Сарай 26’x36′
ЦЕНА — $95. 00

Подробнее

BP17 — Студийный сарай 18’x30′
ЦЕНА — $95.00

Подробнее

BP18 — конюшня 24’x36′
ЦЕНА — $95.00

Подробнее

KCP — план Keystone Coop
ЦЕНА — $50,00

Подробнее

Ознакомьтесь с нашими простыми планами
сарая на столбах
с металлической крышей и сайдингом.

На данный момент у нас мало планов, но в ближайшем будущем мы добавим новые.

Перед покупкой любого из наших планов, пожалуйста, прочтите следующую информацию и раскрытие информации ниже:

Сарай Планы, которые мы предлагаем для продажи на этой странице, можно просмотреть перед покупкой. Мы подумали, зачем платить за что-то вы не можете сначала посмотреть или просмотреть? Мы скрыли все размеры и другие данные чтобы сделать планы PREVIEW непригодными для использования. Чистота Копия PDF будет отправлена ​​по электронной почте после оплаты. полученный.

Перед покупкой сохраните следует иметь в виду:

• Все наши планы на этой странице Архитектурные планы и НЕ предназначены для использования в качестве планы строительства. Эти планы НЕ показывают точные размеры различных компоненты здания и не должны использоваться в качестве планов строительства. Твой подрядчик/застройщик несет ответственность за проверку приобретенного плана для аккуратность и соответствие местным строительным нормам.
• Мы НЕ предоставляем список материалов вместе с нашими планами. Из-за много факторов, таких как доступность материалов, различная конструкция методы, используемые строителями, различные местные нормы и т. д.  невозможно предоставить список материалов, который будет на 100% точным. Пожалуйста, спросите вашего местный склад пиломатериалов или ваш строитель, чтобы составить список материалов для вы на основе предоставленных планов.
• На всех наших планах «PREVIEW» размеры и некоторые другие данные скрыты. Когда вы совершите покупку, мы отправим вам электронное письмо в чистом виде Печать PDF с размерами и другой отображаемой информацией.
• Все планы предназначены для печати на бумаге размером 36 x 24 дюйма, которую вам придется распечатать в Скрепки, магазин UPS или другое место, где есть большой принтер.
• Планы коровника, которые мы продаем, не были разработаны инженером и не опломбированы (не имеют рельефного инженерного штампа). Планы есть не предназначены для соответствия местным нормам в каждом штате или месте. Наши планы предназначены только для того, чтобы стать отправной точкой или первым шагом к созданию из наших амбаров. Только ваш местный инженер сможет сказать вам, если план соответствует вашим местным строительным нормам или нет.
• Как вариант, мы можем отправить электронное письмо вашему инженеру или архитектору. план в .DWG или . Формат DXF для дополнительных 50 долларов США . Таким образом, ваш инженер или архитектор может изменить или модифицировать план по своему усмотрению, чтобы соответствовать требования вашего местного кода. Обратите внимание, что мы отправим по электронной почте ТОЛЬКО файлы .DWG или .DXF планы НАПРЯМУЮ вашему инженеру или архитектору, а не вам. У вас будет предоставить свой адрес электронной почты, имя и информацию или попросить их сделать запрос от вашего имени. ПРИМЕЧАНИЕ: Если ваш инженер не может откройте файл .DWG или .DXF, будет возвращено только 50 долларов США, а не первоначальная цена, которую вы заплатили за PDF план.
• Приобретая любой из наших планов, перечисленных на этой странице, вы соглашаетесь не мы несем финансовую ответственность за неточность списка материалов (где он предоставлен) или проекта плана. Если если вы не согласны с этим, пожалуйста НЕ НЕ совершайте покупку.
• Наши планы НЕ предназначены для районов с сильным ветром. Вашему инженеру потребуется изменить планы, чтобы они соответствовали вашим Коды зон с сильным ветром.

Загрузив, купив или используя любой из наших планов, перечисленных здесь вы соглашаетесь не удерживать Keystone Barn Supply, LLC, ее владельцев и/или разработчиков плана ответственность за любые ошибки или неправильный дизайн. Вы также согласны с тем, что Keystone Barn Supply LLC, ее владельцы или разработчики плана не будут ни при каких обстоятельствах обстоятельства, ответственность перед потребителем или конечным пользователем за любые случайные, косвенные, особые, примерные или штрафные убытки, возникающие в результате использования эти планы. Вы ДОЛЖНЫ ВСЕГДА консультироваться с местным инженером и подрядчику, прежде чем использовать любой из наших планов или выполнять какие-либо строительные работы. Вы также соглашаетесь не удерживать Keystone Barn Supply, LLC, ее владельцев или разработчиков планов. несут финансовую ответственность за неточность списка материалов (если список включен). ВЫ ДОЛЖНЫ ВСЕГДА подтверждать все и любые материалы, представленные на планах с вашим подрядчиком и/или пиломатериалами двор перед заказом любого из материалов.
