Пиролизный котел своими руками: чертежи и принцип работы

Экономичные, энергосберегающие пиролизные агрегаты относятся к высокоэффективному современному оборудованию, которое широко используется для обогрева помещений различной площади. Самое важное преимущество пиролизной техники – эффективная работа на протяжении суток всего на одной закладке топлива. В чем же секрет такой продуктивности при минимальных затратах? Возможно ли сделать пиролизный котёл своими руками? Где взять чертежи? Ответы на все эти вопросы вы получите в данной статье.

Особенности конструкции оборудования

Пиролизные котлы выпускают многие известные зарубежные и отечественные производители. Оборудование относится к категории твердотопливных агрегатов, может иметь различные габариты, функционал, модификацию и технические характеристики, но в основе изделий лежат схожие элементы конструкции:

•  Загрузочная дверка.
•  Камера газификации (первичная).
•  Бункер сгорания (вторичная камера).
•  Теплообменник.
•  Дымовая труба.
•  Датчики давления и температуры.
•  Вентилятор подачи воздуха.
•  Форсунки и патрубки.

При принудительной подаче воздуха агрегат оборудован вентилятором, при естественной тяге воздух поступает через поддувало, меняется расположение камер сгорания относительно друг друга. Агрегат может быть оборудован электронным блоком управления. При любой модификации основной принцип работы пиролизного котла остается одинаковым.

Принцип работы газогенераторного агрегата

Высокий КПД пиролизного отопительного оборудования достигается за счет использования двух камер сгорания, а не одной. Сухая перегонка топлива (пиролиз) происходит при очень высоких температурах, которые варьируются от 200 до 800°C, но недостаточной подаче кислорода. Выделяемый пиролизный газ из первичной камеры (камеры газификации) попадает во вторичную, где легко воспламеняется, выделяя максимальное количество тепла, и нагревает теплоноситель.

Отличие от обычного твердотопливного котла, работающего на дровах, – горит древесный материал, и горят газы, образованные при сжигании топлива. Положительный эффект состоит в том, что дрова горят медленно, но они выделяют пиролизный газ, который моментально нагревает теплоноситель во вторичной камере сгорания. Одной загрузкой топлива можно обогреть вдвое большую площадь помещения, чем при использовании классического твердотопливного котла. И на это уйдет гораздо меньше времени.

Преимущества пиролизных котлов

Отопительное оборудование работает на сухом древесном топливе – дрова, опилки, брикеты, отходы мебельного и столярного производства, стружка, торф. Требование к топливу – низкая влажность, для эффективной работы котла следует использовать сухой древесный материал. Достоинства пиролизного оборудования:

•  Практически полное сгорание топлива за счет двухступенчатого сжигания.
•  КПД достигает 95 процентов при минимальном выбросе вредных продуктов горения чрез дымоход в атмосферу.
•  Экономное расходование топлива, его приемлемая стоимость и продолжительное горение.
•  Функция автоматической регулировки параметров оборудования – давления, температуры теплоносителя.
•  Длительный срок эксплуатации, простая чистка и уход, возможность сжигания неколотых поленьев.

При использовании пиролизного котла в отопительной схеме удается эффективно экономить топливо, сжигать его практически без остатка, контролировать температуру воды в системе, тратить минимум времени на закладку топлива.

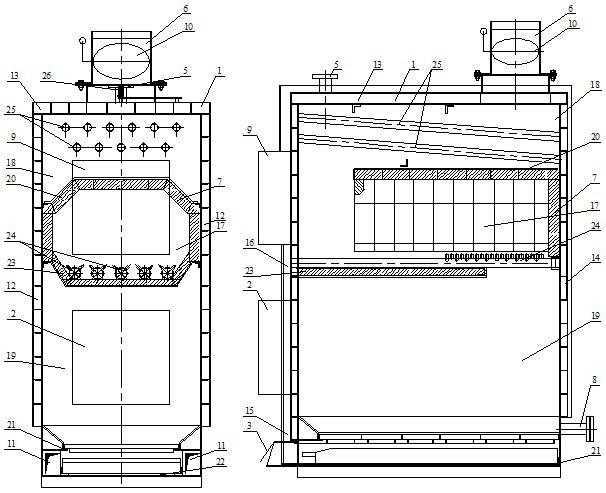

Чертежи агрегата для изготовления своими руками

Сейчас всё больше умельцев стараются изготовить агрегат своими руками. В принципе, ничего удивительного в этом нет – инструмента полно, фантазии тоже, чертежи всегда можно усовершенствовать. Мы предлагаем скачать один из вариантов пиролизного котла своими руками, который прошёл проверку.

Итак, что вы можете скачать:

— фото всего процесса изготовления

— видео основных моментов по изготовлению своими руками данного агрегата

— чертежи

Если по какой-то причине вам не видна ссылка для скачивания, оставляйте в комментариях свою электронную почту.

//

Пиролизный котел своими руками

  На сегодняшний день реалии таковы, что самым экономным вариантом отопления собственного дома является котел на дровах. Но, такие котлы кроме экономии имеют и много недостатков. Первый – это стоимость котла, который стоит в 2-3 раза дороже, чем газовый или электрический. Второе – это необходимость постоянно подбрасывать дрова в котел и чистить его. Но, есть новый тип котлов, которые долго горят, потребляют мало дров, что очень важно, так как дрова так же стоят недешево. Также такие котлы практически не засоряются. Такие котлы называются пиролизными. Если покупать такой котел, он может стоить около тысячи долларов. Поэтому все чаще люди делают

пиролизный котел своими руками. Это намного дешевле, чем покупать его. Но и это занятие требует специальных умений и оборудования.
   Это непростой вид отопительного оборудования. В его основу заложен процесс сухой перегонки твердого топлива в горючий газ, который позволяет увеличить КПД котла до максимально возможного. Принцип работы пиролизного котла своими руками отличается от самодельных классических котлов. Когда люди сами изготавливают котлы обычного горения, они могут использовать две бочки разных диаметров или обычный листовой металл минимальной толщины. С этого они делают топку и дымовые каналы. Пиролизный котел должен иметь две топки, керамическую форсунку для подачи пиролизного газа. Автоматика и вентилятор также очень важные элементы такого котла. Их сделать самому не получится.

   Как видим, даже если вы будете делать котел пиролизного горения своими руками, это занятие также потребует много денежных средств. Для этого нужен толстый металл толщиной минимум 6 мм.  Также нужно будет найти специальный шамотный бетон, которым обрабатывают внутренние стенки камеры горения. Рабочая температура котла такого типа равна 1000 градусов. Если вы хотите, чтобы ваш котел проработал очень долго, то это необходимо найти и установить в котел. Чтобы такой котел действительно работал эффективно, на заводах они проходят специальные испытания с помощью моделирования и компьютерных программ. Ясное дело, что в домашних условиях это сделать невозможно, поэтому те народные умельцы, которые решились на это непростое дело ищут

пиролизный котел своими руками инструкция изготовления. В современном мире это сделать нетрудно. Если у вас есть доступ к интернету, вы можете ее скачать или на тематических форумах найти человека, который сможет ее вам продать. Так будет лучше всего. Вам подскажут, что лучше сделать, вы не будете сами экспериментировать и сэкономите свое время и материалы.
   На первый взгляд схема пиролизного котла своими руками достаточно проста, но мы знаем многих людей, которые не справились с задачей. Ведь нужно специально оборудование для порезки металла. Делать это нужно очень точно, а качество сварных швов также должно быть на высшем уровне. Такие котлы очень опасны при неправильной эксплуатации, скопление пиролизных газов в топе котла и неправильное их распределение может привести к взрыву. Поэтому делать своими руками это хорошо, но рекомендуем вам покупать пиролизные котлы заводского производства, которые уже прошли испытания и имеют все сертификаты и гарантию.

© 2014 — 2019 Все права защищены и принадлежат kotlotorg.com.ua

Пиролизный котел своими руками

• Устройство и принцип работы котла
• Преимущества пиролизных котлов:
• Недостатки газового котла:
• Изготовление пиролизного котла
• Пиролизная котельная установка
• Стоковая видеозапись

Дома в районах, удаленных от централизованного теплоснабжения, чаще всего оборудуются твердотопливными котлами. Для работы используются уголь и дрова. Однако у этой конструкции есть существенный недостаток – неудобство эксплуатации. Многие используют электрические обогреватели, но для отопления они становятся очень дорогими. Тем не менее сейчас можно найти достойную альтернативу – пиролизный котел своими руками. Устройство этого класса вырабатывает тепло за счет сжигания дров или специальных брикетов.

Кроме того, вы можете воспользоваться отходами деревообработки. Рассмотрим подробнее устройство такого оборудования и принципы его сборки.

к оглавлению ↑

Устройство и принцип работы котла

Органические вещества при воздействии высоких температур разлагаются. Этот процесс называется пиролизом. Чтобы термическое разложение не превратилось в обычное горение, ограничивают доступ кислорода к материалу, который участвует в пиролизе.

Устройство в камере пиролиза такое же, как и в топке обычной печи:

• Через загрузочное окно твердое топливо укладывается на колосниковую решетку, за счет чего к топливу подается воздух.
• Топливо воспламеняется, и когда оно все охвачено пламенем, доступ топлива существенно ограничивается, что приводит к прекращению горения.
• Продолжает гореть только часть топлива. Выделяющегося при этом тепла достаточно, чтобы остатки топлива разложились, выделив пиролизный газ – смесь летучих органических веществ.
• Газ находится во вторичной камере, в которую подается достаточное количество воздуха. Нагретый до высокой температуры газ вспыхивает от контакта с кислородом. При его сгорании выделяется большое количество тепла, что позволяет выполнять основную функцию котла – нагревать теплоноситель.

к оглавлению ↑

Преимущества пиролизных котлов:

• В котлах этого типа происходит практически полное сгорание топлива, поэтому его не нужно регулярно очищать от сажи.
• Благодаря тому, что топливо сгорает полностью, вредных органических отходов практически не выделяется.
• Благодаря этому такие котлы становятся не только более экологичными, но и экономичными, так как в качестве топлива можно использовать не только специализированное топливо, но и отходы различных производств.
• Благодаря более эффективному использованию топлива одной его закладки хватает для работы в течение двенадцати и более часов. В то же время котлу прямого горения закладки хватает на четыре-пять часов работы. Таким образом, существенная экономия.

к оглавлению ↑

Недостатки газового котла:

• Дороговизна конструкции. Конечно, в процессе эксплуатации это окупится, но первоначальные вложения будут высокими.
• Необходимо следить за влажностью топлива. Если влажность выше 20 процентов, вам придется просушить топливо, иначе котел погаснет.
• Первичная камера может погаснуть из-за низкой температуры охлаждающей жидкости.
• В большинстве моделей используется принудительная тяга с помощью специальных воздушных насосов, которые необходимо подключать к сети.

к оглавлению ↑

Изготовление пиролизного котла

Сделать пиролизный котел можно своими руками, чертежи и принцип работы можно найти в интернете. Изначально подготавливаем инструменты и материалы. Вы должны получить:

• Комплект чертежей или принципиальная схема, на которых указаны размеры;
• Сварочный аппарат;
• Электроды — две или три упаковки;
• Угловые шлифовальные машины большие и малые;
• Круги для резки;
• Шлифовальные круги;
• Труба с толщиной стенки 3 мм, диаметром 500 мм, длиной 1300 мм;
• Труба с толщиной стенки 3 мм, диаметром 450 мм, длиной 1500 мм;
• Диаметр трубы 57 — 60 мм, длина 1200 мм;
• Два кольца диаметром 500 мм и шириной 25 мм;
• Лист металла, из которого будут изготовлены загрузочная дверца и люк для уборки золы;
• Два комплекта петель, ручка, клапан;
• Отрезки швеллера или уголка, из которого будут изготовлены ножки и крыльчатка;
• Асбестовое полотно, которое будет проложено в двери;
• Шнур асбестовый, которым будут уплотняться дверцы топки и дверцы зольника.

После всех приготовлений можно приступать к изготовлению пиролизного котла длительного горения своими руками.

Изготовление корпуса котла:

• Трубы длиной 1300 и 1500 мм вставляются одна в одну и соединяются с помощью кольца.
• Из металлического листа вырезается круг диаметром 450 мм и приваривается к нижней части внутренней трубы. В результате получается бочка диаметром 450 мм с приваренным контуром шириной 25 мм.
• В нижней части ствола вырезается прямоугольное отверстие, ширина которого 150-160 мм, высота 80-100 мм.
• Далее вваривается люк зольника, дверца оснащается петлями и защелкой.
• В верхней части «водяной рубашки» прорезано прямоугольное отверстие, через которое будет производиться загрузка топлива.
• Далее вваривается загрузочный люк, оборудуется дверь, навешиваются петли и защелка.

Важно! Для уменьшения теплопотерь дверь делают двойной, внутри помещают двойную прокладку.

• Вверху приварена выхлопная труба, которая будет выпускать продукты сгорания в дымоход.
• В верхнюю и нижнюю части водяной рубашки вварены трубы диаметром 40-45 мм, которые предназначены для системы отопления.
• На патрубках нарезана резьба.

Важно! Необходимо тщательно намылить все сварные швы и опрессовать рубашку котла давлением более 2 кг/см2. Все сварные швы тщательно проверяются.

Воздухораспределитель Изготовление:

1. Из металлического листа вырезается круг диаметром на 20-30 мм меньше внутреннего диаметра котла.
2. В центре круга вырезается отверстие диаметром 57-60 мм.
3. В отверстие вставлен воздухораспределительный патрубок, все соединено герметичным швом.
4. Кусочки швеллера или уголка в виде лопаток привариваются к нижней поверхности металлического круга.
5. С другой стороны приварена петля для подъема и опускания конструкции, приспособлена заслонка, с помощью которой будет регулироваться подача воздуха в зону горения.
6. Из металлического листа вырезают круг диаметром 500 мм, в центре которого вырезают отверстие диаметром 70-80 мм.
7. Воздухораспределитель вставлен в котел, верхний конец трубы продет в отверстие, верхняя крышка котла заварена наглухо.

Пиролизный котел, чертеж которого очень прост, готов! Теперь осталось его испытать.

к оглавлению ↑

Установка пиролизного котла

При монтаже системы отопления следует учитывать, что данный тип котла нельзя устанавливать в жилом доме. При самостоятельной установке котла соблюдайте правила пожарной безопасности:

• Расстояние до стен котельной должно быть не менее 300 мм;
• Фундамент должен быть из негорючего материала;
• Система вентиляции должна быть в исправном состоянии, так как для работы котла необходим приток свежего воздуха;
• Дымоход необходимо хорошо утеплить, чтобы не загорелась крыша котельной.

Важно! Эти правила не отличаются от правил, предназначенных для котлов других типов. Многих домовладельцев интересует, как переделать твердотопливный котел в пиролизный. Сделать это возможно, но специалисты рекомендуют делать котел «с нуля».

к оглавлению ↑

Видеоматериал

Благодаря пиролизному котлу отопление может стать выгоднее, так как топливо сгорает практически полностью. Еще одним существенным преимуществом является длительное время горения, а значит, вам не нужно будет бояться, что дрова прогорят, а печь погаснет. Добейтесь комфортных условий в своем доме доступными средствами, тогда у вас будет больше возможностей для отдыха!
