В зависимости от материала, из которых изготовлены конструкции, предполагаемой нагрузки, а также стиля оформления помещения для монтажа полок может использоваться различный крепеж — готовый или сделанный своими руками.

Декоративные варианты крепежа

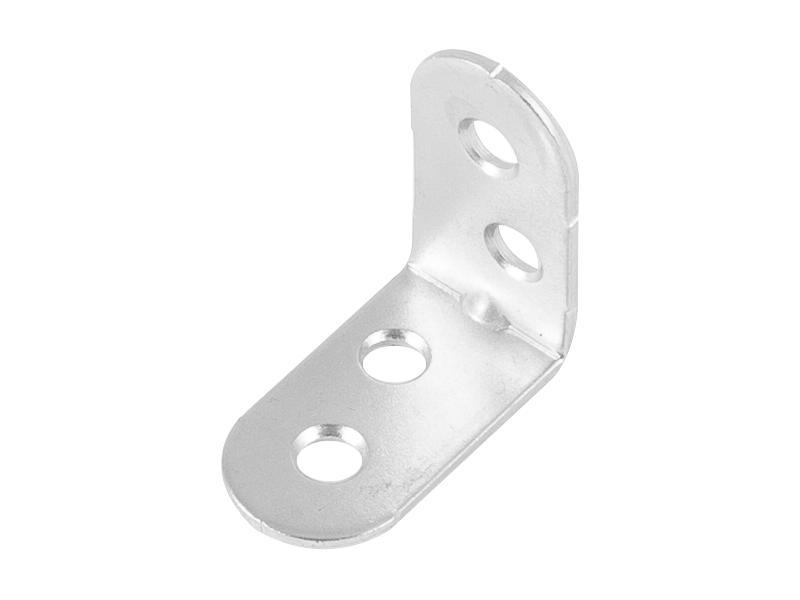

⦁ Кронштейн или консоль

Принцип этого вида держателей — создание упора для плоскости полки в форме «плеча». На рынке представлен широкий выбор подобных конструкций — от недорогих «уголков» до вариантов с декором из нержавеющей стали, черного кованого металла, с покрытием под бронзу, золото или серебро.

Для надежного крепления консоли, в зависимости от длины полки, размещают с шагом 60-70 см, при выборе также учитывают глубину изделия — чем шире полка, тем длиннее должно быть «плечо» кронштейна.

⦁ Тукан (пеликан)

Такой крепеж удерживает полку, обхватывая ее, подобно птичьему клюву. Этот вариант в основном используют для крепления вариантов из стекла. Чем изделие толще, тем массивнее модель «пеликана» необходима для ее надежного крепления.

⦁ Зацепы и пегборды

Этот вариант креплений подходит для установки полок в хозяйственных и подсобных помещениях, однако в последнее время пегборды стали активно использоваться и в жилых пространствах, оформленных в современном стиле. Плюс такого крепежа — возможность легко изменить высоту полок и их дислокацию.

Например, при помощи зацепов консоли могут крепиться на специальные шины с пазами — такой вариант зачастую применяют в гардеробных.

Более широкий диапазон креплений можно использовать при установке пегборда — это всевозможные штыри, крючки или те же консоли.

Скрытый крепеж

Вариантов скрытого крепежа достаточно много.

⦁ Каркас. Для крепления изделие в этом случае создается в виде каркасной конструкции облицовывается тонкой фанерой, панелями из массива или металла. К стене крепятся штыри, на которые и надевается полка. Такое крепление не отличается надежностью, создавать большую нагрузку на них не рекомендуется.

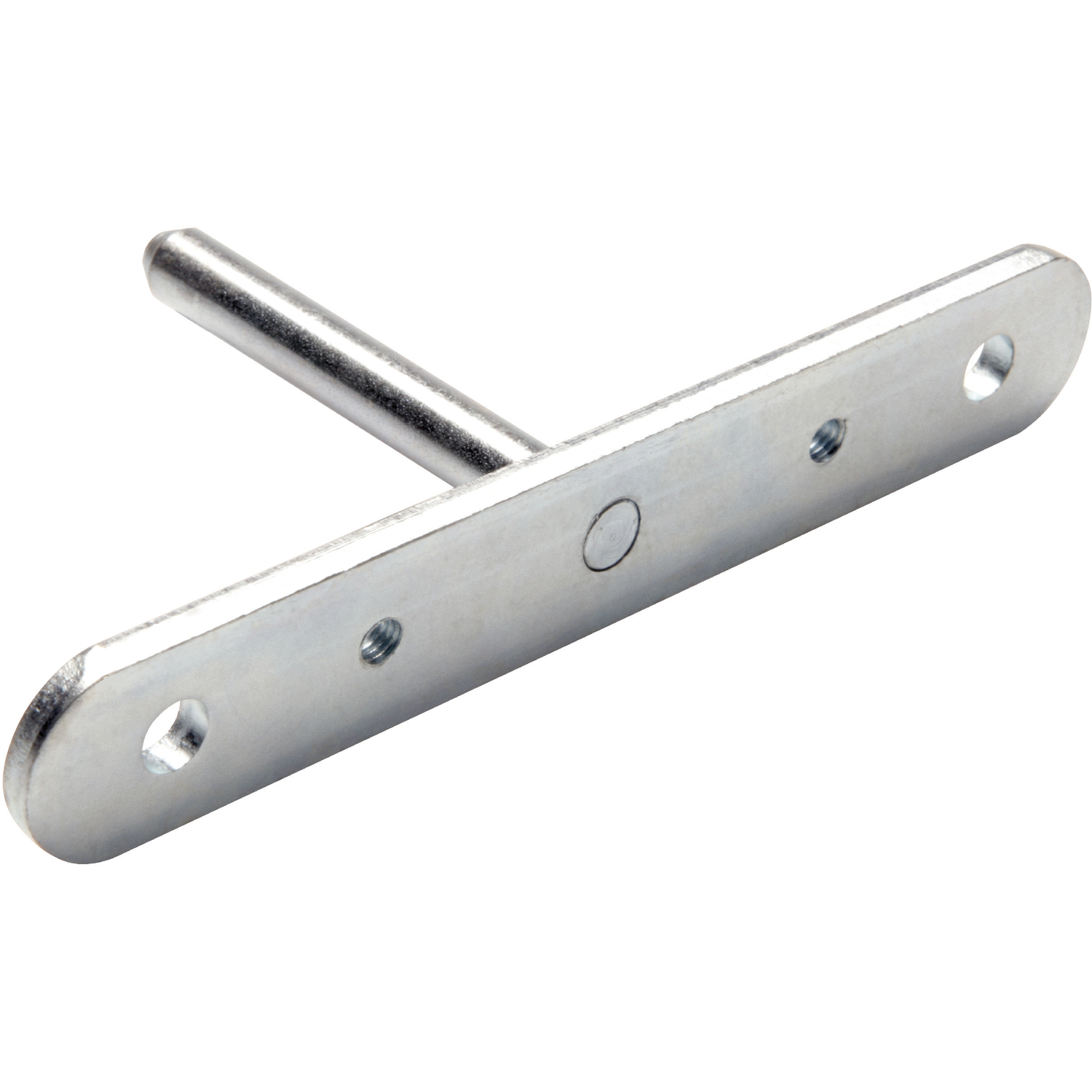

⦁ Менсолодержатели. Этот способ крепления более надежен. В продаже есть варианты, представляющие собой сочетание анкера и штыря, возможно также крепление к стене металлической пластины на анкерах, к которой приварены штыри для установки полки.

⦁ Бортики и боковины также помогут скрыть монтажные элементы. Конструкцию в этом случае монтируют, закрепляя полку за задний бортик, устанавливая крепление на боковину или используя сквозной способ.

Навесы и рамки

⦁ Рамки, объединяющие две или несколько полок, не утяжеляют общий вид конструкции и обеспечивают ее надежное крепление. Рамки могут быть выполнены из дерева, металла или других материалов.

⦁ Подвесы из цепей, шпагатов, шнуров, веревок отлично впишутся в обстановку детской, оформленной в морском стиле, а  также удачно дополнят лофт-интерьер.

⦁ Откидные полки — удобный вариант, когда конструкция используется непостоянно.

Применяя различные способы крепления, несложно превратить полки из простого утилитарного предмета меблировки в оригинальный штрих, придающий интерьеру законченность.

Крепеж мебельный. Соединительная фурнитура для мебели

Изготовление и сборка мебели невозможна без использования крепежных деталей. И хотя покупатель не всегда обращает внимание на такие мелочи, крепеж мебельный влияет не только на внешний вид изделия, но и на срок службы и качество.

Соединительная фурнитура для мебели

Крепежные детали для мебели появились сравнительно недавно. В старину при работе с деревом использовали замковые соединения — шипы, клинья, шканты и клей. От плотницкого умения зависели красота и надежность изделий из дерева. Сегодня существует множество специальных мебельных крепежей. Соединительная мебельная фурнитура отличается между собой по способу установки, назначению, надежности и, наконец, по стоимости. Разновидностей крепежных деталей множество. Самые простые и элементарные из них — это гвозди и шурупы. Всевозможные стяжки — это более сложные мебельные крепежи, фото представляет только некоторые из них. Соединительные крепежи обеспечивают взаимодействие элементов мебели между собой.

Применение крепежных деталей

При сборке деталей мебели чаще всего в качестве крепежных элементов используют конфирматы, винты и гвозди. Для обивки мягкой мебели или закрепления ДВП на задних стенках шкафа применяют гвозди. В качестве украшения используют гвозди с декоративными шляпками. При производстве мебели отдельные детали из ДСП, фанеры или дерева скрепляют между собой с помощью конфирматов. Они выполнены из стали и покрыты белым цинком. Оснащены редкой резьбой и тупым наконечником. Потайная головка имеет шестигранный шлиц, под который предусмотрен специальный ключ. Конфирматами закрепляют панели в основном мебельном коробе и полки. Винтами обычно прикрепляют ручки, крючки, планки и другие декоративные элементы. Крепеж мебельный — уголки и стяжки, используется при соединении основных несущих элементов конструкции и для их фиксации. Полки и столешницы зачастую также крепят с помощью мебельных уголков. И хотя уголок используется все реже из-за того, что детали крепления видны, для сборки недорогой мебели он вполне приемлем.

Другие виды мебельных крепежей

Один из старых видов соединения — шкант. Это качественное, надежное и дешевое крепление. После сборки совершенно незаметно. Для соединения деталей нужен сам шкант, дрель, молоток и клей ПВА. Монтаж элемента требует некоторого навыка и точности разметки.

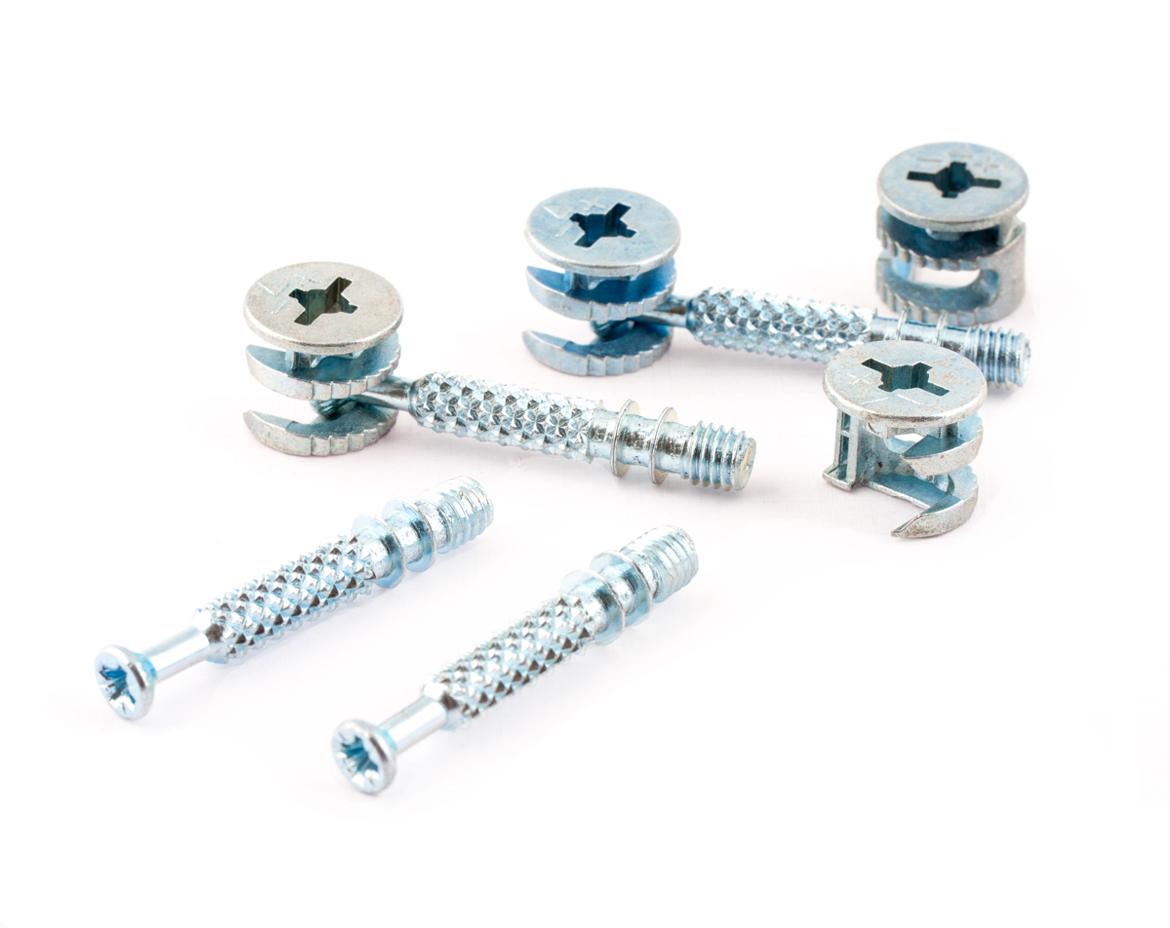

Эксцентриковая стяжка малозаметна и обеспечивает прочность соединения. Фирмы-производители по-разному называют этот вид стяжек: минификс, рафикс, рондофикс. Состоит она из эксцентрика, футорки и штока. Отличие между крепежами заключается в диаметре эксцентрика.

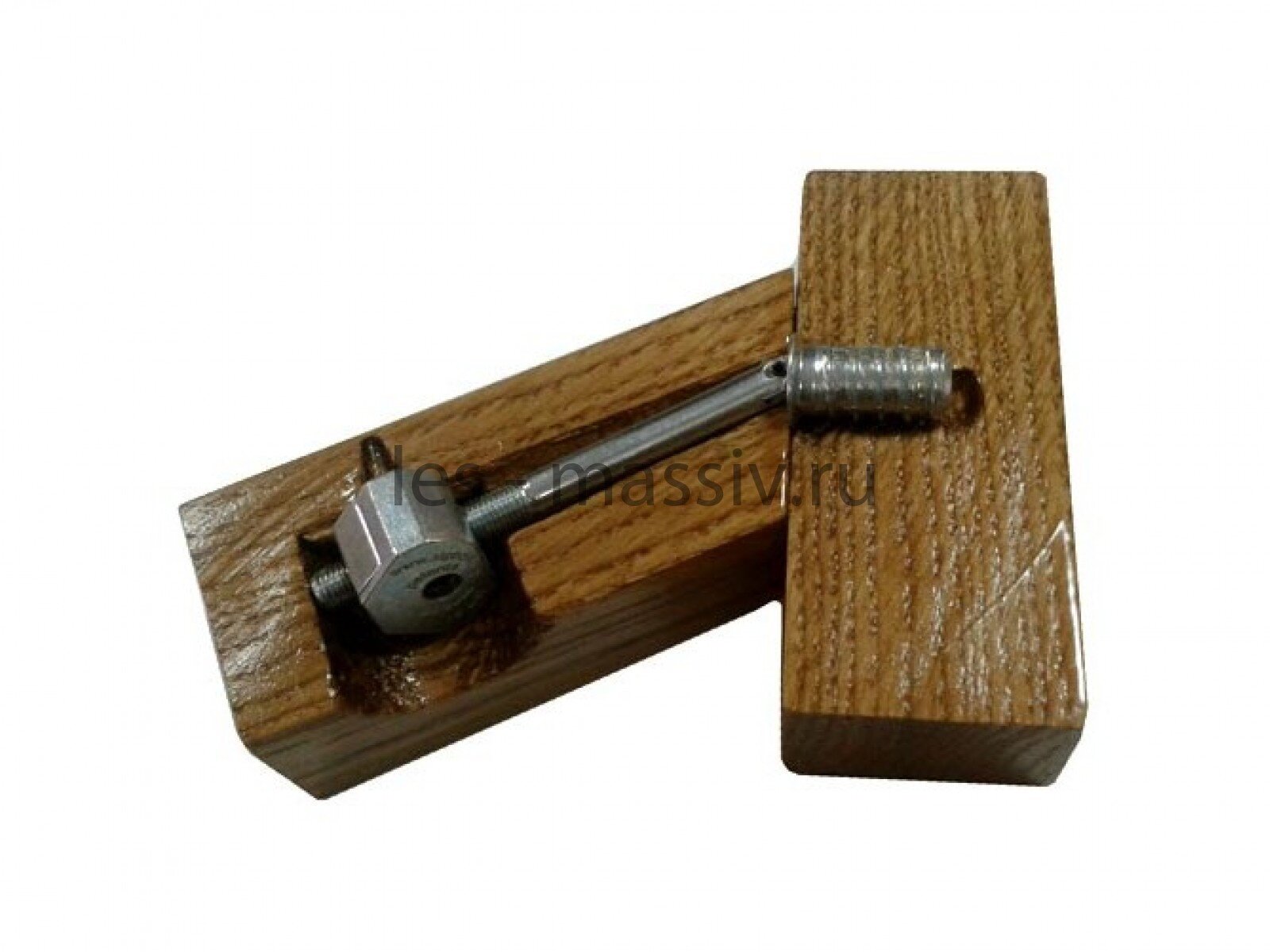

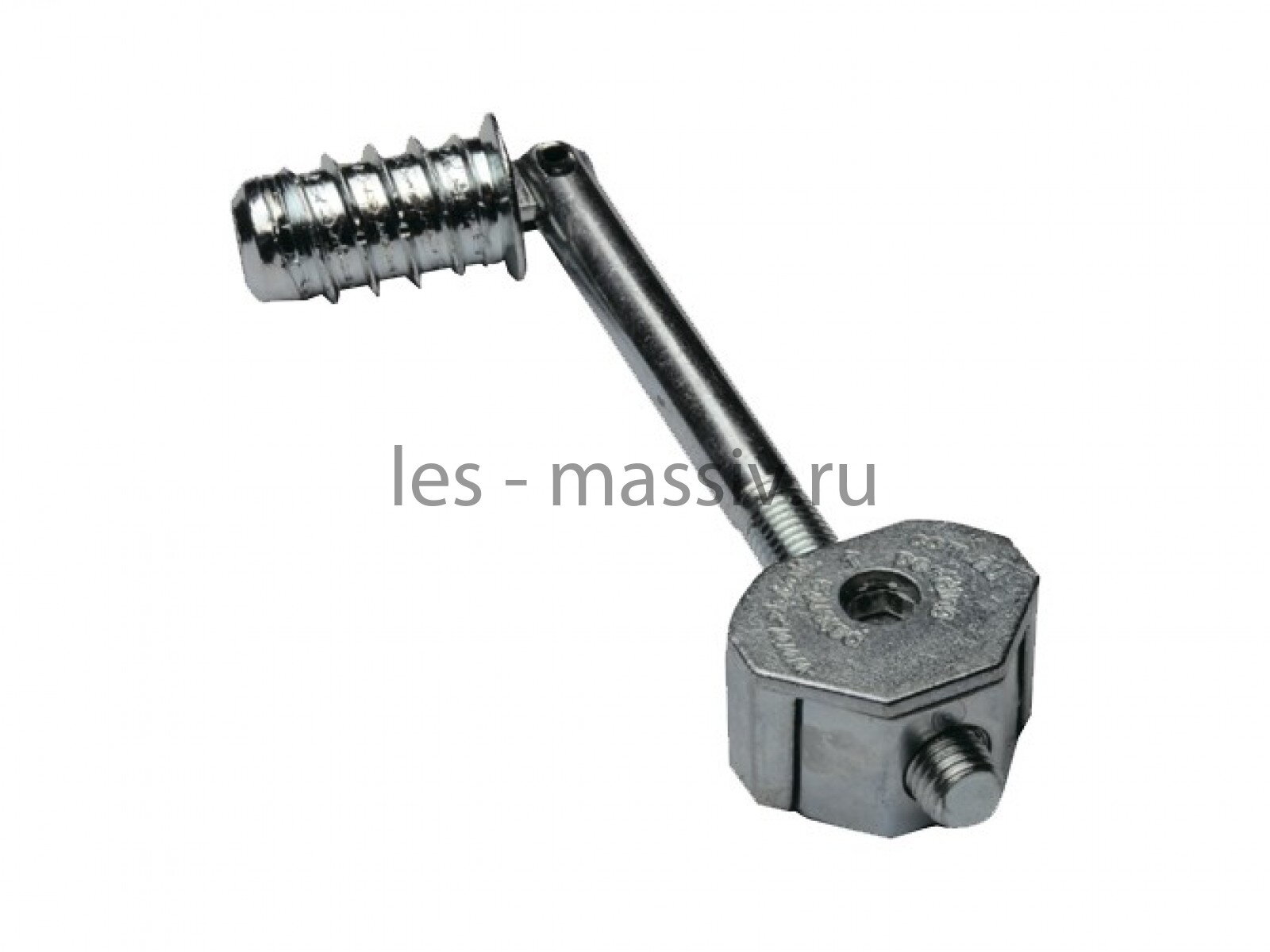

Стяжка винтовая, или бочонок, состоит из двух элементов. Бочонок имеет внутри гайку. Винт затягивается крепко, что создает прочность и надежность крепления. Головку винта на боковой поверхности можно закрыть заглушкой. Стяжка сложна в монтаже и требует точности в пересечении деталей.

Шурупы и саморезы — крепеж мебельный примерно одинаковой формы. Отличаются по наконечнику, шлице и виду резьбы. Их изготавливают из высококачественных материалов с антикоррозийным покрытием. Используют без предварительного сверления скрепляемых материалов, что ускоряет сам процесс монтажа.

Крепления для стекла

Обращает на себя внимание все более используемая мебель из стекла и зеркала. Это журнальные, сервировочные и обеденные столы. Тумбы, подставки и стойки для цветов. Шкафы, прилавки и барные стойки. Стекло — материал хрупкий. Крепления для такой мебели должны обладать большим запасом прочности, быть эстетичными и оригинальными. Изготавливаются они из металла, комплектуются резиновыми или силиконовыми прокладками. Крепежная фурнитура для изделий из стекла делится на приклеивающуюся и присверливающуюся. Легче всего в установке крепежи, которые сначала крепятся на клей, а затем зажимаются винтами. Но есть ограничения по весу — не более 25 кг. Крепеж мебельный, требующий сверления, способен удержать большой вес соединяемых элементов. Для отверстий используют специальный набор сверл. Набор подобной фурнитуры для мебели из стекла достаточно широк: петли, дверные ручки и замки, стопоры, доводчики, кронштейны, полкодержатели, ножки и опоры для столов и многое, многое другое.

Фурнитура для кроватей

Существует большое разнообразие механизмов трансформации для кроватей, кресел, угловых и кухонных диванов. Они позволяют сложить/разложить мягкую мебель, обеспечив помещение полноценным спальным местом. Основные мебельные крепежи для кроватей — это стяжки и зацепы. В качестве соединительных элементов также используются болты, уголки, штыри. Соединительная фурнитура может быть выполнена из стали, хромированной стали, цинка, оцинковки. Существует большое разнообразие форм и размеров соединительных элементов. Механизм трансформации, используемый в кроватях, дает возможность поднимать спальное место вертикально вверх или с одной из боковых сторон. Под спальным местом можно обустроить емкости для постельного белья. При сборке любых конструкций крепеж мебельный играет не последнюю роль для прочного и качественного соединения.

Скрытые крепления бывают простыми механическими, такими как знакомые резьбовые вставки, Т-образные гайки и поперечные дюбели, и сложными версиями для промышленного объема и врезки с ЧПУ.

Скрытая застежка Ovvo V-1230

Поднявшись из пепла войны, Ikea провела вторую половину 20-го века, разрабатывая способы упаковки мебели в разобранном виде. Мебельная промышленность многому научилась на успехах и неудачах Ikea. Концепция компании по разборке проложила путь сотням инновационных и оригинальных крепежных изделий, которые в сочетании с одновременным развитием ЧПУ произвели революцию в мебельном производстве.

Сегодня столярные мастерские могут отдавать компоненты на аутсорсинг и доставлять их на строительную площадку для сборки или складировать запасы на небольших площадях, чтобы можно было собрать и заполнить ящики в короткие сроки. Скрытые застежки позволяют сократить время, которое когда-то тратилось на фрезерование пазов и шпунтов, ожидание отверждения клея, зажатие и разжимание и множество других задач, связанных со сборкой. Они позволили многим магазинам продать большой грузовик для доставки и просто доставить всю кухню к дому клиента на одном или двух поддонах, которые можно хранить в гараже и собирать за несколько часов.

Скрытые застежки бывают разных форм. Есть простые механические, которые хорошо подходят для небольших магазинов и работ, такие как знакомые резьбовые вставки, Т-образные гайки и поперечные дюбели. А есть усложненные версии, предназначенные для промышленного объема и врезки с ЧПУ.

Дюбельные разработки

Lockdowel (lockdowel.com) предлагает застежки, направляющие для ящиков и петли для быстрой и легкой установки шкафов, мебели, шкафов и архитектурных столярных изделий. Компания только что выпустила свой новый замок Mini Barbed Channel Lock, который представляет собой простое решение для крепления полудюймовых и более тонких досок.Это не просто уменьшенная версия стандартной скрытой застежки Lockdowel, новое дополнение выдерживает нагрузку не менее 70 фунтов. силы тяги и идеально подходит для выдвижных ящиков и шкафов. Он изготовлен из нейлона и металла и имеет усилие более 50 фунтов. После установки его можно разобрать для повторной сборки.

Компания Lockdowel также представила новый интернет-магазин, очень удобный для пользователя. Он мгновенно позволяет плотникам видеть и находить то, что им нужно, включая предварительную цену и количество коробок.Для тех, кто не знаком с системой, на главной странице есть вкладка «Приложения» и загружаемый каталог.

Около года назад калифорнийская фабрика CNC (cncfactory.com) представила Scorpion LDR — простую в использовании, быструю и доступную машину, которая сводит процесс к простой последовательности «щелкни или сдвинь». Он имеет четыре рабочие зоны, автоматическую загрузку материала, роботизированное измерение с лазерным наведением и расширенное беспроводное считывание штрих-кода. Один сотрудник может управлять им, используя программное обеспечение Cabinet Vision, Mozaik, Top Solid, Solid Works, Microvellum и Imos.

Laguna Tools (lagunatools.com) также предлагает новый расточно-установочный станок для производителей шкафов, которые используют замки Lockdowel для корпусов, выдвижных ящиков, шкафов, столов, мебели из цельного дерева и многих других применений. Он просверливает и вставляет продукты E-clip и при использовании вместе с фрезерным станком с ЧПУ SmartShop создает комплексное решение для крепления. LD4 имеет четыре зоны и два сверлильных блока — один для 5 мм и один для 8 мм. Два его вибрирующих цилиндра позволяют вставлять пружинные штифты 30 мм или 40 мм, а также E-образные и H-образные зажимы или замки.

Fastenlink (fastenlink.com) по-другому относится к дюбелям. В системе компании используется стандартное деревообрабатывающее оборудование, и один конец пластикового дюбеля особой формы входит в отверстие, а другой вставляется в наклонный паз. Сдвиньте детали, и они зафиксируются вместе. Это быстро, легко, экономично и, прежде всего, просто. Монтажники могут собрать корпус RTA на строительной площадке, используя лишь резиновый молоток. Для приложений с ЧПУ он поддерживается программным обеспечением Cabinet Vision, Microvellum, WoodCAD/CAM и KCD.

Компания Häfele America Co. (hafele.com) предлагает компактный соединитель под названием SC 8/25, который по сути представляет собой распорный штифт. После того, как столяр просверлит пару отверстий диаметром 8 мм, для сборки небольших предметов мебели больше не понадобятся инструменты, клей или струбцины. Они просто сталкиваются друг с другом, и когда они входят в отверстия, они с храповым механизмом расширяются и фиксируются на месте. У компании также есть несколько разъемов для скрытых панелей.

Цельнометаллическая оболочка Quickfit TL5 — это новый тип столярных изделий на дюбелях от словенской компании Titus (кабинет.titusplus.com). Этот скрытый крепеж представляет собой металлический дюбель с расширяющейся стальной втулкой, которая обеспечивает высокую устойчивость к скручиванию и выдергиванию дюбеля. Полученное соединение не расшатается со временем, даже при многократной сборке/разборке. В одну часть входит дюбель, а в другую — небольшой кулачок, который можно затянуть с помощью крестообразной отвертки.

Быстро и просто

Lamello USA, подразделение Colonial Saw (csaw.com), застежка Cabineo на выставке AWFS 2017. Не совсем невидимая, она все же немного скрыта.Готовый к сборке соединитель для шкафов был разработан компанией Lamello AG в Швейцарии и требует меньшего количества процессов, чем стандартный фитинг с кулачком и дюбелем. Нет необходимости в кромочном сверлении или деревянных дюбелях. Крепление может быть вставлено в канавку, предназначенную только для поверхности, на компонентах шкафа во время производства или в конечном пункте назначения. При установке в деревообрабатывающей мастерской их легко упаковать в разобранном виде для транспортировки, и конечным пользователям не нужно иметь дело с незакрепленными фитингами. Cabineo можно использовать с широким спектром станков с ЧПУ, в том числе с очень простыми 3-осевыми и многоосевыми станками. Столяры могут установить готовый продукт всего за несколько секунд с помощью аккумуляторной дрели. Дополнительные декоративные заглушки также доступны в различных цветах (есть «скрытая» часть).

Компания Lamello также разработала Invis. Столяр устанавливает и использует прилагаемые приспособления, чтобы найти и просверлить отверстия в деталях, которые нужно прикрепить, а затем вставляет в эти отверстия домашние соединители, которые выглядят как ребристые металлические дюбели. Далее в переносную дрель втыкается небольшая пластиковая коробочка с магнитами. Затем нужно просто выровнять детали и нажать на спусковой крючок дрели.Пластиковая коробка удерживается близко к соединителям, а магниты вращаются и заставляют гайки вращаться, закрывая соединение. Он легко переворачивается, так что детали также можно быстро разобрать.

Ирландская компания Ovvo (ovvotech.com) недавно представила свой новый скрытый крепеж V-1230 для высококачественной ДСП, доступный как в неразъемном, так и в разборном исполнении. Он также совместим с ламинированными панелями высокого давления, композитными материалами и массивной древесиной. Дистрибьютор в США — E.Компания Б. Брэдли (ebbradley.com).

Woodworker’s Supply (woodworker.com) имеет компрессионные дюбели, которые должны быть одними из самых простых скрытых креплений. Это просто металлические цилиндры, которые расширяются при установке. Изготовлены из пружинной стали, не требуют клея. Они сжимаются равномерно по всей своей длине, поэтому при расширении оказывается одинаковое давление. Просто просверлите отверстия соответствующего диаметра и забейте их молотком. Одна треть компрессионного штифта должна быть вставлена ​​в плоское зерно, а остальная часть — в торцевое.

Винты с углублениями

Для изготовления лицевых рам и множества других задач трудно превзойти традиционную систему винтов с карманами. Эти скрытые застежки можно использовать с клеем или без него, они очень недороги и подходят для решения на строительной площадке. Хотя карманы можно фрезеровать на ЧПУ, есть несколько отличных приспособлений.

Kreg (kregtool.com) уже много лет является лучшим выбором для небольших мастерских из-за разнообразия доступных зажимных и настольных приспособлений. Но компания также производит промышленные машины, в том числе электрические и пневматические версии, которые могут создавать от одного до пяти карманов за раз.Флагманом является DK5100 с пятью двигателями промышленного класса, пятью зажимными цилиндрами с индивидуальным управлением и пятью сверлильными шпинделями. Он упрощает работу по сверлению нескольких карманных отверстий по бокам шкафа, стеллажам, лестницам или даже оконным и дверным расширениям. Время, сэкономленное за счет одновременного сверления до пяти карманных отверстий, может быть значительным.

Несколько иной, но весьма существенный вариант винтов с потайной головкой можно найти в машинах Castle USA (castleusa.com). Вместо двухшагового сверла для создания кармана Castle использует одно маленькое сверло для предварительного сверления пилотного отверстия и фрезу по дуге для фрезерования кармана. Одна из машин Castle, CSI-1.5D, не только прорезает характерные гнезда для винтов и просверливает отверстия, но и вставляет винты – и все это примерно за 1,5 секунды. Последней инновацией Castle является модель 100, портативная машина, предназначенная для работы на рабочем месте.

Quickscrews (quickscrews.com) имеет целый раздел каталога, посвященный карманным винтам. Компания предлагает оптовые цены на винты с квадратным хвостовиком, крестообразным шлицем и звездообразным шлицем различной длины и резьбы. Мастерские по дереву могут выбрать эти саморезы с обычным, цинковым и желтым цинковым покрытием.

Домино тоже так делают

Как и следовало ожидать, Festool (festoolusa.com) является лидером в области скрытого крепежа. Опираясь на технологию деревянных шипов системы соединения Domino, компания создала целое семейство скрытых креплений, которые размещаются в пазах Domino. Соединители Domino последнего поколения для разборных столярных работ предназначены для быстрой и легкой сборки, разделения и повторной сборки в широком диапазоне применений, от угловых и центральных соединений панелей до соединений между рядом отверстий. Все соединения легко и быстро обрабатываются с помощью фуганка Domino DF 500.

Столярный комплект Beadlock Pro от Rockler (rockler.com, артикул 37801) также основан на столетнем опыте изготовления врезных и шиповых столярных изделий и позволяет выполнять скрытые соединения с помощью ручной дрели. Комплект Pro также позволяет создавать традиционные пазы с гладкими стенками. Просто вставьте прилагаемый блок для очистки в приспособление, чтобы обеспечить точную направляющую для долота. Благодаря ширине 3-1/2 дюйма, эта система легко справится с большими соединениями столов, стульев и больших ящиков.

Калифорнийская компания Glaser Bolt (glaserbolt.com) распространяет TorpedoCSIS, соединитель, предназначенный для использования с существующими конструкциями Ikea и другой модульной мебели. Здесь три элемента – болт вала, корпус и установочный винт. Болт входит в корпус, а стопорный винт фиксирует его на месте. В болте есть отверстие с потайной головкой, и штифт на конце винта входит в него и стягивает соединение, когда оно садится. Имеется ряд аксессуаров.

Прочие ресурсы

Крепеж Striplox Mini 120 (онлайн на сайте joinlox.com) обеспечивают очень недорогое, но плотное и прочное соединение, как в постоянной, так и в обратимой конфигурации. Установка использует существующие методы производства и обеспечивает быструю сборку компонентов, панелей или секций на заводе, дома или в самых отдаленных местах.

Система Mod-eez (mod-eez.com) использует наклонную рампу из пружинной стали и большой винт с буртиком в качестве двух сопряженных элементов. Пружинная сталь делает соединения прочными и в то же время гибкими, а буртик на винте с буртиком придает огромное сопротивление вытягиванию при кручении.Просто сдвиньте головку винта вниз по пандусу.

Lee Valley & Veritas (leevalley.com) предлагает соединители панелей Button-Fix. «Кнопка» диаметром 3/4 дюйма прикреплена к лицевой стороне плоской панели рядом с краем. Затем ко второму компоненту привинчивается соответствующий разъем. Они соединяются вместе со слышимым щелчком, поэтому вы можете быть уверены, что все части правильно соединены.

Fastcap (fastcap.com) предлагает глухие гвозди. Они создают невидимое механическое соединение: просто вбейте один конец гвоздя с двумя головками в одну часть до упора, а затем вставьте вторую деревянную часть на место.Это старомодное скрытое крепление от Ikea, но оно все еще довольно эффективно и хорошо работает с клеем.

Эта статья изначально была опубликована в июльском выпуске 2018 года.

Скрытые крепежи — Woodshop News

Никто не хочет видеть головки винтов или открытые металлические пластины при покупке кухни, поэтому индустрия всегда следовала традиционной эстетике мебели, когда речь шла о столярных изделиях. Но строительство со скрытыми столярными изделиями может быть трудоемким и дорогим, особенно когда речь идет о таких задачах, как вырезание пазов или создание идеальных полукругов.Поэтому производители разработали множество механических систем крепления, которые сочетают в себе прочность, скорость и экономичность с визуально приятными результатами. Выбор среди них обычно сводится к нескольким критическим требованиям.

Первое, что волнует большинство магазинов, вероятно, это стоимость. Здесь речь не идет об удельной стоимости крепежа, которая, как правило, довольно низкая. Реальные затраты связаны с оборудованием и временем, необходимым для создания карманов или сверления отверстий и установки оборудования. Многие системы являются ручными, некоторые основаны на ЧПУ, а для некоторых требуются специальные станки.Каждый из этих методов имеет разный временной спектр. Если подготовка деталей для крепежа потребует нескольких шагов и настроек, вероятно, она больше подходит для мелкосерийной сборки. Затраты неразрывно связаны с масштабом производства.

Следующим соображением является возможность ручного фрезерования и вставки на начальном этапе, а также возможность автоматизации в дальнейшем без необходимости смены крепежа. Магазин может использовать традиционные станки или даже простой плоский стол с ЧПУ с агрегатной головкой для фрезерования крепежных деталей, вставляемых вручную. Но владелец может захотеть в конечном итоге перейти на специальный 5-осевой ЧПУ или даже на специальный станок, который может фрезеровать и вставлять определенный ряд крепежных элементов. Или, возможно, вставка будет сделана совместным роботом. Ключевым моментом здесь является то, что магазин не хочет освоиться с определенной скрытой застежкой, а затем должен переключиться на что-то новое, потому что нет возможности модернизировать оборудование.

Еще есть скорость. Некоторые соединители просто вставляются на место и защелкиваются, в то время как другие требуют затяжки винтов или, возможно, использования шестигранных ключей или других инструментов для соединения частей.Многоэтапные соединения требуют времени. Они также могут открыть окно для ошибки, если они слишком сложны для вновь нанятой помощи, или настолько неумолимы, что небольшая ошибка может означать, что целую часть придется выбросить за борт и перестроить только потому, что что-то не будет точно выстраиваться. Ошибки оператора и большое количество дефектов могут быстро увеличить стоимость, казалось бы, недорогого крепежа.

Качество здесь, пожалуй, самый важный вопрос. Никто не хочет собирать корпус или мебель с помощью фурнитуры, которая будет расшатываться из-за вибраций ежедневного использования, захлопывания дверей или ящиков, изменений влажности или, возможно, листового материала.Мастерской необходимо выбрать линейку крепежных изделий, идеально подходящую для толщины заготовки и плотности сердцевины, используемой для изготовления панелей и деталей. Крепеж должен оставаться вставленным и иметь достаточную прочность на сдвиг и сжатие, чтобы со временем выполнять свою работу. Иногда скрытую застежку (металлическую, пластиковую или деревянную) необходимо приклеить клеем, который также совместим с основным листом, фольгой, ламинатом или даже используемым покрытием. Например, насколько хорошо стандартный клей из поливиниловой смолы работает с пластиковым штифтом?

Суть в том, что выбор застежки — это не только застежка.Речь идет о машинах, инструментах, людях, материалах, времени и деньгах.

Инновации

Как и большинство столярных технологий, скрытые крепления продолжают развиваться. Например, последние продукты из Lamello (импортированные компанией Colonial Saw ) далеки от прессованного древесного печенья, которое произвело революцию в столярном деле в конце 1960-х годов. Они все еще доступны, но к ним присоединилась пара других систем, которые идут в ногу с технологиями.

В системе P от Lamello используется инструмент под названием Zeta P2 для вырезания прорезей, но печенье имеет выступы вдоль изогнутых краев сверху и снизу, поэтому прорезь в поперечном сечении выглядит как буква T.Печенье скользит в любой конец прорези, и, оказавшись на месте, его нельзя вытащить прямо — его нужно повернуть обратно. Это создает невероятно прочное соединение. Система P включает в себя защелкивающиеся печенья, которые просто защелкиваются друг с другом, печенья с эксцентриковым замком, которые затягиваются шестигранным ключом, и вставные соединители для полок. Система P очень удобна для ЧПУ. Новейшим членом семейства Lamello является Cabineo, который представляет собой очень быстрый и прочный (сила зажима 200 фунтов) панельный соединитель, который вставляется в фрезерованный на станке с ЧПУ карман.Существует три типа соединителей для 90-градусных, тонких материалов и разборных приложений.

В прошлом году компания Castle USA представила обновленный станок 110 Pocket Cutter, а в настоящее время компания предлагает этот настольный станок промышленного класса в профессиональном комплекте, который включает в себя полный набор аксессуаров, таких как упоры, фрезы, отвертки Torx, пилотные биты. , 1000 винтов, лицевой зажим и отвертка Castle Tight Access Driver. Этот последний представляет собой удлинение ракетки, которое позволяет плотнику затягивать труднодоступные шурупы.

Kreg Tool модернизировал приспособление для скрытого крепления с помощью винтов с карманом, и новая модель 720PRO создает соединения с отверстиями в карманах в материалах толщиной от 1/2 дюйма до 1-1/2 дюйма. Он имеет зажимное действие одним движением с Automaxx, который автоматически зажимает и регулирует толщину материала. Он также имеет GripMaxx, противоскользящую систему, которая удерживает материал на месте во время зажима. На борту есть место для хранения аксессуаров и док-станция с крыльями для поддержки материалов для большего объема хранения и поддержки больших предметов.Кроме того, порт выброса стружки соединяет приспособление с цеховым пылесосом.

Hoffmann Machine Co. — американское подразделение немецкой материнской компании, наиболее известной системой пластиковых ключей типа «ласточкин хвост», которые используются для создания скрытых (а иногда и открытых) соединений в шкафах, мебели, окнах, дверях, архитектурных столярные изделия и многое другое. Клавиши теперь доступны в пяти вариантах ширины и различных длинах и цветах.

Новинка от Knapp Connectors — это система Quick-Set, состоящая из двух частей фиксирующая система дюбелей для сборки шкафа, которая доступна в качестве подключаемого модуля для Cabinet Vision. Это простая, полностью скрытая, защелкивающаяся система, которая является самозатягивающейся и самоблокирующейся, поэтому для нее не требуется клей.

Соединители Domino от Festool делают сборку столярных изделий простой и надежной. Они позволяют плотнику быстро и легко собирать, разделять и снова собирать детали для повышения гибкости в широком диапазоне применений — от соединений угловых панелей до соединений центральной панели и соединений между рядом отверстий. Новейшее семейство разъемов обеспечивает повышенную стабильность, скорость и гибкость.

Среди новейших соединителей марки Striplox — Shelflox Extendable. Это полностью скрытая регулируемая система стеллажей для установки горизонтальных полок или вертикальных панелей в существующие шкафы. Работая с глубиной от 8-1/2” до 23-1/2”, одна половина вставляется в край полки, а другая — в шкаф, а затем полка сдвигается на место, где она фиксируется. Две полки можно установить на одной высоте в соседние проемы.

Excel Dowel & Wood Products предлагает деревянные дюбели, дюбели и предварительно приклеенные дюбели для скрытых столярных изделий.Предварительно приклеенные штифты с рифлеными или спиральными канавками покрыты реувлажняющим клеем для дерева ПВА типа 3, активируемым водой. Просто замените обычную бутылку с клеем на наполненную водой, и мастерская устранит скопление клея и выдавит его.

FastCap придумал умный способ крепления двух частей столешницы снизу. Он называется Qwikdraw и не требует специального сверления или механической обработки. Он состоит из двух пластиковых пластин с треугольными «зубцами» и множеством отверстий под винты.Столяр использует некоторые отверстия, чтобы прикрутить две половинки к стойкам, оставив между ними небольшой зазор. Затем используются зажимы, чтобы стянуть половинки, а затем закрутить оставшиеся винты, чтобы зафиксировать соединение на месте. Имеются специальные небольшие зажимные подушечки для хорошего захвата.

FastenLink — пластиковый дюбель уникальной формы, который позволяет даже новичкам собирать шкафы практически без инструментов и механической обработки. Компания продолжает налаживать партнерские отношения с крупными производителями программного обеспечения, такими как EnVision, KCD, Cabinet Vision, Mozaik, Microvellum и CNC Automation, а также с производителями станков, такими как Weeke, Koch, Imal, Gannomat и Biesse.

В августе прошлого года компания Hafele представила инновационный разъем Ixconnect Claw Connector CC 8/5/30. Цельная фурнитура быстро и легко соединяет деревянные ящики без инструментов. Все, что для этого требуется, — это несколько стандартных отверстий (спереди: 8 мм, сбоку: 5 мм), чтобы добиться хорошей и плотной посадки. Деревянные панели выдвижных ящиков толщиной в полдюйма могут иметь надежное невидимое соединение, когда когти вгрызаются в панели МДФ.

Hardware Resources предлагает несколько скрытых креплений, в том числе металлический эксцентрик для панелей 5/8 дюйма (деталь 7C16), который можно использовать с одинарными (5C36) или двойными (6CDB) соединительными болтами для различной толщины заготовки.

Outwater Plastics and Architectural Products предлагает аналогичное решение, а также ряд других разборных фитингов и соединителей, в том числе несколько изготовленных из нейлона и цинка, которые поставляются с выносными опорами с установочными штифтами или без них. Они работают с панелями толщиной 16 мм и 19 мм и представляют собой вставное приложение, в котором используется система блокировки Klix, совместимая со всеми ввинчиваемыми дюбелями и дюбелями Quickfit System6. Они идеально подходят для крупносерийного производства ящиков, шкафов и гаражных систем хранения.Нет необходимости в растачивании краев.

Lockdowel продолжает вводить новшества и расширяться, добавив два новых крепления в прошлом году. Основная концепция — удобный для ЧПУ цельный соединитель с зазубринами, в котором используется замочная скважина для создания фиксирующего механизма. ЧПУ создает удлиненное отверстие, половина которого шире. Разъем входит в широкую часть и вставляется в узкую часть. Это просто, сильно и очень быстро.

Ирландский производитель OVVO также предлагает пластиковые скрытые застежки, которые за последние несколько лет завоевали множество наград на европейских и южных выставках.С. выставки. Генеральный директор Брендан Филлипс сообщил Woodshop News, что несколько новых продуктов находятся в разработке и скоро будут выпущены.

Наконец, для магазинов, которые ищут скрытую систему крепления в аутсорсинговой работе с корпусами, Cabinotch предлагает систему ящиков для шкафов с запатентованным замковым соединением. Компания поставляет лицевую раму, боковые стороны, заднюю часть, днище, верхнюю часть и полки, которые складываются и собираются за считанные минуты.

Эта статья была первоначально опубликована в номере за июнь 2021 года.

Винт Pan American

Плюсы и минусы скрытых креплений настила – идея проектирования

Здесь мы поделимся нашими плюсами и минусами скрытых креплений для настила, включая то, что они из себя представляют, их преимущества и недостатки, их край по сравнению с винтами для настила и лучшие бренды для деревянного настила.

Но получить заветную колоду будет непросто, если она усеяна гвоздями и шурупами. К счастью, скрытые крепления для палубы предлагают идеальное решение.

Что такое скрытые крепления настила?

Скрытые крепления для настила, которые меняют правила игры в индустрии настила, могут быть именно тем обновлением, которое вы ищете.Поскольку они устанавливаются по бокам половиц, они крепят панели террасы к балкам, оставаясь при этом невидимыми .

Доступны различные типы скрытых креплений для настила композитных материалов, экзотических пород дерева и винила.

Как и любое решение для обустройства дома, скрытые крепления для настила имеют свои преимущества и недостатки.

Плюсы скрытых креплений палубы

Вот основные преимущества использования скрытых креплений настила:

Придает чистый и бесшовный вид

Открытые гвозди и шурупы уменьшают привлекательность вашей колоды, особенно когда они расположены случайным образом. Еще хуже, когда гвозди начинают обесцвечиваться и ржаветь.

Благодаря скрытым креплениям для палубы вы можете дышать спокойно, зная, что у вас чистая и бесшовная палуба. Этот тип крепления также минимизирует зазор между половицами, таким образом скрывая балки под ними.

Узнайте больше об идеях террасы для заднего двора, чтобы узнать, как добиться более чистого и цельного вида, здесь.

Установка без напряжения

Скрытые крепления для настила поставляются с предварительно собранными зажимами для быстрой и легкой установки.Все, что вам нужно сделать, это вставить их в пазы или прорези половицы и закрепить их с помощью шурупа, просверленного в балках.

Больше никаких укороченных пальцев

При использовании гвоздей и шурупов на поверхности террасы некоторые из них со временем могут ослабнуть и заржаветь. Это может привести к травмам ног.

Поскольку скрытые крепления для настила расположены сбоку половиц, они исключают риск того, что кто-либо споткнется или получит травму, если зацепится ногой за ослабленный винт.

Уменьшает проникновение воды

Еще одна проблема с незакрепленными гвоздями – повышенная вероятность проникновения воды в древесину, что может привести к ее гниению или искривлению.

со скрытым креплением менее подвержены этой проблеме.

Минусы скрытых креплений палубы

Ниже приведены самые большие проблемы, связанные с использованием скрытых креплений для палубы, на которые вы, возможно, захотите обратить внимание.

Не совместим со всеми деками

Настилы требуют достаточного пространства внизу для надлежащей вентиляции, чтобы избежать деформации.Если ваша палуба находится на высоте менее 30 дюймов над землей, при установке половиц лучше всего использовать торцевые шурупы или гвозди.

Узнайте больше о различных идеях плинтуса для правильной высоты здесь.

Замена половиц — сложная задача

Со скрытыми креплениями для настила вы не можете просто оторвать половицу, не рискуя повредить остальные. Скорее, вам нужно будет разрезать половицу вертикально на три части.

Таким образом, вы можете сначала поднять среднюю часть доски и снять внешние части с зажимов.

Высокая стоимость при ограниченной доступности

В зависимости от марки и материала скрытые палубные крепления могут стоить от 150 до 350 долларов за контейнер из 500 штук. Гвозди намного дешевле, всего от 100 до 200 долларов за ведро.

Кроме того, не все скрытые крепления для настила совместимы с большинством материалов для настила. Таким образом, доступность иногда может быть проблемой, особенно если у вас есть половые доски из экзотических пород дерева.

Узнайте больше о кедровой и композитной террасной доске, чтобы узнать больше об этих древесных материалах здесь.

Менее долговечны, чем гвозди и шурупы

Скрытые крепления для настила иногда недостаточно прочны, чтобы удерживать некоторые деревянные доски, когда они сжимаются и расширяются. Благодаря конструкции зажимов к доске крепится только одна сторона.

Со временем зазоры между досками будут увеличиваться.

Чтобы избежать этого, учитывайте тип используемой древесины. Если деревянные доски больше реагируют на влажность, вы можете разрезать их на узкие части, чтобы уменьшить движение.

Скрытые крепежи против шурупов: что лучше?

Несмотря на то, что у скрытых креплений для настила есть свои плюсы и минусы, шурупы для настила остаются приемлемым вариантом для крепления половиц. По сравнению с обычными шурупами, палубные шурупы идеально подходят для использования вне помещений.

Они также имеют очень острый наконечник, что позволяет легко проникать в твердые поверхности, такие как древесина. Так чем же палубные винты отличаются от скрытых палубных креплений?

Эстетика

Как и гвозди, шурупы вкручиваются в поверхность.Хотя вы можете использовать деревянные заглушки, чтобы скрыть их, это может не сработать для каждого цвета дерева.

не оставляют видимой маркировки на поверхности.

Прочность

Недостаток эстетики палубных шурупов компенсируется долговечностью. Палубные винты состоят из нержавеющей стали, меди или оцинкованной стали, что делает их устойчивыми к ржавчине.

также лучше предотвращают деформацию и смещение дерева.В зависимости от качества имеющегося у вас винта, один палубный винт может выдерживать до 200 фунтов веса.

Установка и цена

Скрытые крепления для настила легче установить, чем винты для настила. Это связано с тем, что для последних могут потребоваться пилотные отверстия, прежде чем просверливать их к балкам.

Это делается для того, чтобы деревянные панели не сломались. Но при замене половиц выигрывают винты для настила, так как удаление скрытых креплений настила является более сложным.

Что касается цены, палубные винты стоят от 35 до 60 долларов за пять фунтов. Винты для настила из нержавеющей стали — самый дорогой тип, но и самый прочный вариант.

В целом, винты для настила дешевле, но более долговечны, чем скрытые крепления для настила.

Стоят ли скрытые крепления палубы?

Решение о том, подходят ли вам скрытые крепления для палубы, в конечном итоге сводится к вашему бюджету, предпочтениям в дизайне, типу панелей палубы и внешней среде.

Скрытые крепления для палуб идеально подходят для эстетических целей без надоедливых точек шурупов и гвоздей.Это особенно полезно для заметных мест, таких как перила палубы или места с интенсивным движением.

Несмотря на то, что он менее долговечен, чем другие крепежные элементы, такие как шурупы для настила, он не будет проблемой, если ваша палуба закрыта или редко подвергается воздействию неблагоприятных погодных условий.

Если вас устраивают плюсы и минусы скрытого крепления палубы, то оно того стоит.

Лучшие скрытые крепежи для деревянного настила

Готовы сделать покупку? Ниже приводится краткое изложение трех наиболее скрытых крепежных элементов для деревянного настила.

Скрытая застежка Trex Hideaway

С помощью самозакрывающихся скрытых креплений Trex легко поддерживать одинаковые зазоры между половицами. Ведро этих креплений может охватывать периметр до 500 кв. футов. Trex Hideaway лучше всего работает с рифлеными композитными половицами.

Цена: Начинается с $273,99 на Amazon [рекламная ссылка]

Скрытые застежки CAMO

предпочтительнее из-за более прочной фиксации, которую они обеспечивают, что хорошо работает с плотной древесиной.

также легко совместимы с композитными материалами и материалами из ПВХ. Их легко установить с помощью направляющей или вертикальной дрели CAMO.

Как и Trex, ведро с крепежом CAMO может охватывать периметр до 500 кв. футов.

Цена: Начинается с $347,30 на Amazon [рекламная ссылка]

Зажим Deckwise Ipe

Попробуйте скрытую застежку Deckwise для дерева ипе и других твердых пород дерева. Эта застежка имеет уникальный зажим, изготовленный из высокопрочного полимера, устойчивого к ультрафиолетовому излучению.

Материал предотвращает окрашивание древесины и лучше реагирует на естественное движение древесины.

Ведро Deckwise Ipe clip может покрыть только 100 кв. футов деревянного настила.

Цена: начинается от 119 долларов США на Amazon [рекламная ссылка]

См. дополнительную информацию по теме в нашей статье о различных идеях дизайна деревянных настилов на этой странице.

Скрытые застежки | JLC Online

THE PLAYERS

Pronged-Clip Systems

BEN Manufacturing

Dec-Klip

www.dec-klip.com

425/776-5340

Dec-Klip — это зубчатый оцинкованный зажим, который привинчивается или прибивается гвоздями. Один крепеж входит в боковую часть доски настила, а другой вбивается в лаги. Обращенный наружу зубец проникает в край следующей доски, когда его вбивают кувалдой. Он полностью оцинкован после штамповки, поэтому все края защищены. Палубные доски немного приподняты над лагами.

Компания Simpson Strong-Tie Deck-Tie

www.Strongtie.com

800/999-5099

Перед установкой палубной доски к ее обращенному назад краю прибивают оцинкованные палубные стяжки так, чтобы они находились на расстоянии одного-двух дюймов от балок. Передний край предыдущей доски настила крепится к лагам гвоздями или шурупами, а стяжки на второй доске скользят под первой доской. Гвозди или шурупы на второй доске стягивают систему.

Southland Fence Company Invisagrip

www.invisagrip.com

281/355-0707

Т-образная застежка из нержавеющей стали немецкой системы с выступами с обеих сторон. Пара ударов молотком и блоком вставляет один зубец Invisagrip в первую доску; Затем Invisagrip привинчивается к балке. Запатентованный инструмент прижимает следующую доску к внешним выступам крепежа первой доски, и процесс повторяется. Набор из двух инструментов стоит 600 долларов, но это означает, что вам не нужно кувалдой прибивать доски к крепежным элементам.

Коготь тигра

www.deckfastener.com

800/928-4437

Tiger Claw предлагает широкий выбор креплений для хвойных и лиственных пород, композитных и рифленых досок из нержавеющей стали или с порошковым покрытием. За исключением застежки с рифленой доской (TC-G), зажимы с двумя зубцами работают практически одинаково во всех версиях. Запатентованный блок используется для вбивания крепежного элемента в первую доску, крепежный элемент привинчивается к доске и балке, а следующая доска вбивается в открытые выступы.TC-G мало чем отличается, за исключением того, что вместо того, чтобы вставлять штыри в край доски настила, крылья TC-G просто зацепляются за предварительно фрезерованные пазы в досках.

Блокирующие зажимы

FastenMaster FastenMaster IQ

www. fastenmaster.com

800/518-3569

Работая сверху с перевернутой доской пола, вы привинчиваете два поликарбонатных зажима IQ к нижней части доски примерно по центру каждой балки.Затем вы переворачиваете плату, и внутренний зажим сцепляется с зажимом на ранее установленной плате. Внешний зажим прикручивается к верхней части балки.

М.М. Продукция Invisi-Fast

www.invisifast.com

866/766-9427

Изготовлены из прочного прозрачного пластика Lexan. Зажимы Invisi-Fast привинчиваются к балкам сбоку, сводя к минимуму проникновение воды. Террасная доска укладывается на место, а зажимы прикручиваются к балке и нижней части настила.Прокладка, доступная в нескольких размерах, торчит между досками.

Sure Drive USA Hidden Link

www.suredrive.com

866/767-1850

Hidden Link — новый продукт от Sure Drive. Работая с доской вверх ногами, вы прикрепляете внутренний зажим к нижней части доски. Доска переворачивается, и внутренний зажим скользит под предыдущую доску настила. Внешний зажим привинчивается сбоку от предыдущей доски настила, а затем к верхней части балки.В настоящее время он доступен только из стали с порошковым покрытием; версия из нержавеющей стали находится в разработке.

Biscuit Systems

EB-TY Скрытые крепления настила EB-TY

www.ebty.com

800/438-3289

EB-TY начинался с одной полипропиленовой застежки, предназначенной для установки в прорези для печенья № 20, вырезанные по бокам досок настила. Винт, проходящий через центр EB-TY, прикреплял доску к деке, и следующая доска скользила по EB-TY.Основная идея мало изменилась, но в настоящее время существует девять версий, предназначенных для различных композитов и твердой древесины, в том числе для предварительно нарезанных композитов

The Ipe Clip Company Ipe Clip

www.ipeclip.com

866/427 -2547

Это еще одна клипса в виде печенья. Производитель утверждает, что его круглая форма дает больше свободы при установке, чем у конкурирующих креплений. Сделанный специально с идеей удерживания ипе, твердой твердой древесины, зажим для ипе изготовлен из стекловолокна.Версия Extreme усилена шайбой из нержавеющей стали.

KK Manufacturing Lumber Loc Exotic

www.lumberloc.com

913/908-9445

Сополимерная смесь полипропилена, Lumber Loc Exotic, как утверждается, разработана так, чтобы выдерживать расширение и сжатие как по длине, так и по ширине настила. Он устанавливается либо в пазы для бисквита, либо в пазы, выфрезерованные в досках, и привинчивается к верхней части балок.

Гусеничные системы

Захват Строительные материалы Deckmaster

www.deckmaster.com

800/477-8876

Доступный в версии с порошковым покрытием для большинства применений и в версии из нержавеющей стали для прибрежного использования, Deckmaster привинчивается к боковым сторонам балок и нижней части настила. Он поставляется длиной 22 1/2 дюйма, вмещающей четыре номинальные 6-дюймовые доски. Для установки требуется либо доступ снизу, либо работа сверху вниз.

Sure Drive USA Shadoe Track

www.suredrive.com

866/767-1850

Shadoe Track прибивается гвоздями или привинчивается к верхней части балок. Палубные доски крепятся винтами снизу, и, опять же, требуется доступ снизу или большой изгиб в поясе. Он выпускается длиной 8 футов в версиях из оцинкованной стали, с порошковым покрытием и из нержавеющей стали.

Специальные гвозди

Точечные гвозди TEBO

www.Spotnails.com

800/873-2239

TEBO представляет собой трехконтактный разъем из нержавеющей стали, который приводится в действие с помощью специального инструмента (300 долларов США) и молотка. Когда вы вбиваете его, один зубец входит в первую доску настила, а второй входит в нижнюю балку — оба под углом, который оставляет третий зубец параллельным балке. Закрепив первую доску, следующую доску вбивают в третий зубец с помощью кувалды и блока.

Комбинированный настил и крепеж

CertainTeed Boardwalk Signature HFS

www.Certainteed.com

800 / 233-8990

правильные строительные продукты Preventdeck Breakenator

www.correctdeck.com

www.correctdeck.com

877 / 332-5877

ELK Строительные продукты Saber Clip

www.elkcorp.com

866 / 322-7452

Широчики

Настил настил

www.latitudesdeck.com

877 / 463-8379

ALCOA Home Eterteriors Оазис Скрытая система застежки

www.oasisdeck.com

800/962-6973

TimberTech CONCEALoc

www.timbertech.com

800/307-7780

Энди Энгель

Вопрос о том, кто изобрел первое скрытое крепление для настила, остается открытым. Уэстон Ливенс вспоминает, как впервые увидел их в журнале примерно в конце правления Рейгана. Винт или гвоздь прикрепляли зажим к первой доске и к балке, а вторая доска вбивалась в выступ, выступающий из первого зажима.

В то время Ливенс был владельцем одной из крупнейших компаний по строительству палуб в Сан-Диего. Заинтригованный, он заказал коробку креплений и использовал их, чтобы построить выставочную площадку для ежегодной домашней выставки. «Дека двигалась и скрипела», — говорит Ливенс. «Это было неловко. Я подумал, что мы сделали что-то не так, поэтому я позвонил в журнал и, в конце концов, связался с автором. Так получилось, что колода, показанная в статье, была недалеко, поэтому я договорился о визите. , он тоже скрипел и шевелился, но хозяев это, похоже, не смущало.Этот опыт побудил Ливенса изобрести Deckmaster, гусеничную систему, которую он начал использовать в своем бизнесе примерно в 1989 году.

Это было благодатное время для индустрии скрытой застежки. Где-то в начале 90-х Гарри Эберле работал над элитным домом в округе Хантердон, штат Нью-Джерси, и, как обычно бывает у занятых строителей, его мысли были в двух местах одновременно. Пока он использовал столяр для печенья, чтобы собрать шкафы, он также придумывал лучший способ закрепить мебельный ип для палубы.В этом случае я, вероятно, умудрился бы сместить пару бисквитов. Эберле изобрел EB-TY.

Скрытые крепления для террасной доски теперь доступны в различных вариантах. Кажется, первым был зубчатый тип, за ним последовали гусеницы, бисквитные системы и, недавно, зажимы, которые либо сцепляются, либо входят в пазы, вырезанные по бокам досок. Новейшей разработкой являются композитные декинговые системы, которые поставляются с пазами под фирменную клипсу от производителя. Ипе и другие твердые породы дерева могут быть доступны на месте с аналогичными фрезерованными канавками.Как и почти в любом продукте, одни пользователи получают хорошие результаты, а другие нет. Ниже приведены несколько вещей, которые следует учитывать, чтобы максимально использовать скрытые застежки.

Воздействие

Все системы скрытых застежек решают одну очевидную проблему, а именно проблему раскрытия. Это больше, чем просто эстетическая проблема. Движение деревянного или композитного настила, которое подвергалось воздействию суровых условий на открытом воздухе, обычно приводит к тому, что гвозди или шурупы торчат из поверхности доски. Это опасность для поездки, а также небольшое раздражение для тех, кто склонен брать лопату для снега на свою палубу.

Механизм

Все доски двигаются, но по-разному, в зависимости от материала. Древесина расширяется и сжимается в основном из-за изменения влажности. Композитный настил, с другой стороны, расширяется и сжимается при изменении температуры. Создатели колод игнорируют эти факты на свой страх и риск.

Деревянный настил должен быть установлен при влажности, соответствующей климату. Например, если вы установите настил, высушенный в печи, скажем, в прибрежном штате Вашингтон, он будет расширяться. Он может достаточно расшириться поперек волокна, чтобы согнуться, независимо от того, какой тип застежки вы используете. Перейдите в более сухое место и установите влажный настил, и вы можете рассчитывать на его усадку. Как ни странно, это может быть особой проблемой с некоторыми застежками типа «бисквит» и «зубчатые». В некоторых случаях говорят, что доски сжимаются достаточно, чтобы отсоединиться от креплений. Использование пиломатериалов с влажностью, соответствующей климату, позволит избежать таких проблем.

Композитный настил, уложенный при высокой температуре окружающей среды, дает усадку при похолодании.Установите его на холоде, и он будет расширяться при повышении температуры. Обратите внимание на инструкции производителя относительно установки при экстремальных температурах.

Структура

Поскольку мы говорим о движении дерева, мы должны также обсудить движение колоды. Несколько человек, у которых я взял интервью для этой статьи, рассказали о случаях, когда палубы, построенные с помощью различных скрытых креплений, двигались и скрипели. Разговор с Фрэнком Уэсте, доктором философии, почетным профессором Технологического института Вирджинии, подтвердил одну возможную причину этого.

Настилы традиционной конструкции, в которых настил с номинальным размером 6 дюймов прибивается гвоздями или привинчивается к каждой балке с помощью двух крепежных деталей, имеют жесткость против бокового смещения благодаря диафрагме, создаваемой этой конструкцией. Это похоже на то, как пол дома укрепляется фанерной обшивкой, и хотя прирост прочности, обеспечиваемый 6-дюймовыми досками, не такой, как у обшивки 4×8, он все же значителен.

Скрытые застежки могут не обеспечивать такую ​​же жесткую фиксацию, которая создает эффект диафрагмы в традиционно построенной палубе.Фактически, из-за высокого коэффициента расширения пластика многие крепежные детали, предназначенные для использования с композитным настилом, предназначены для расширения настила по его длине. Прикрепление настила таким образом, который допускает движение по определению, придаст конструкции меньшую жесткость. Казалось бы, только системы, которые жестко прикрепляют каждую доску настила в двух местах к каждой балке, могут приблизиться к воспроизведению диафрагмы, созданной из 6-дюймового настила и открытых крепежных элементов.

Ливенс говорит: «Самая плотная колода будет в тот день, когда вы закончите ее собирать.» Бесспорно, время и погода сказываются на наружных конструкциях. Один из способов дать любому настилу — построенному со скрытым креплением или нет — шанс на долгую, безопасную и бесскрипую жизнь, состоит в том, чтобы построить избыточно с боковыми распорками. Это становится более важным по мере увеличения размеров колод, потому что большие колоды и более высокие столбцы усугубляют любое движение.

Я хотел бы добавить поперечные распорки под балки или усилить угловые распорки между опорными стойками настила и его главной балкой, и я бы попросил своего инженера-строителя учесть этот вопрос в своем проекте.Кроме того, некоторые производители рекомендуют использовать клей, такой как жидкие гвозди или PL 400, со скрытыми креплениями, чтобы улучшить работу настила в качестве диафрагмы и уменьшить возможный скрип.

Вода

Еще одна потенциальная проблема характерна для большинства скрытых крепежных элементов и для всех открытых крепежных элементов. Со временем вода может следовать за этими креплениями вниз и в сердцевину балки, куда консервант часто не попадает. Вполне логично, что этот процесс сократит срок службы балок и настила.Ливенс уверен в этом и утверждает, что одним из преимуществ Deckmaster является то, что его винты устанавливаются сбоку от балок, а не сверху. Другим ответом на это беспокойство было бы использование одной из имеющихся на рынке самоуплотняющихся лент для перекрытий.

Время

Последний вопрос, который возникает при разговоре о скрытых системах крепления, — трудозатраты. Я не думаю, что кто-либо в отрасли будет спорить с утверждением, что установка скрытого крепежа занимает больше времени, чем использование гвоздезабивного пистолета или шуруповерта для крепления настила сверху.Решение состоит в том, чтобы продавать системы скрытого крепления как обновление, которым они являются.

Производители также знают о проблемах со временем. Некоторые из более новых систем заявляют об экономии труда по сравнению с более ранними скрытыми креплениями. Первоначальные отчеты об экономии труда, обеспечиваемой, например, системами композитных пиломатериалов с предварительно нарезанными пазами, кажутся положительными. Пол Мантони, строитель палуб из Коннектикута, который уже некоторое время использует крепления Tiger Claw, говорит, что их новое крепление TC-G под частной маркой Fiberon’s Phantom «экономит массу времени.»

Энди Энгель — редактор Professional Deck Builder.

Как прикрепить мебель к стене

Как показывает недавний отзыв IKEA 29 миллионов сундуков и других комодов и ящиков, защита больших предметов мебели от опрокидывания является обязательным условием в любом доме (особенно в доме с маленькими детьми). Это ужасное видео от Комиссии по безопасности потребительских товаров США демонстрирует, насколько катастрофическими могут быть последствия опрокинутого предмета мебели. Тесты для добровольных стандартов ASTM для мебели ¹ основаны на силе тяги 50-фунтового груза, согласно «Мебель сегодня» — если вы знаете, на что способен любознательный ребенок, это просто не охватывает все ситуации. Неудивительно, что в брошюре CPSC о защите от детей говорится, что «ни одно устройство не является полностью защищенным от детей; Известно, что целеустремленная молодежь преодолевала их или выводила из строя».

Имея это в виду, мы считаем необходимым добавить механизмы защиты от опрокидывания к высоким или потенциально неустойчивым предметам мебели, а также к отдельно стоящим телевизорам с плоским экраном, чтобы обеспечить наилучшую возможную защиту.Некоторая мебель поставляется с фурнитурой, препятствующей опрокидыванию, но это не всегда лучшее качество. Мы нашли несколько продуктов, которые хорошо сделаны, долговечны, просты в установке и часто стоят менее 10 долларов, что является минимальной стоимостью обновления, особенно с учетом того, что поставлено на карту.

Чтобы было ясно, мы даем эти рекомендации в ответ на несколько трагических происшествий. Надеемся, читатели понимают, что мы не пытаемся воспользоваться потерями семей. Ниже приведены продукты, которые мы использовали как родители, которые также являются авторами и редакторами Wirecutter, и мы делимся своим опытом их использования, а также некоторыми советами по установке в надежде, что сможем помочь обеспечить безопасность большего числа семей.

Лучшее крепежное оборудование, которое мы нашли

Комплект для защиты от опрокидывания Hangman TK-400

Прочная металлическая фурнитура и гибкая, простая в установке конструкция делают его надежным вариантом для крепления любой домашней мебели, склонной к опрокидыванию.

Варианты покупки

*На момент публикации цена составляла 7 долларов США.

Комплект защиты от опрокидывания Hangman TK-400 состоит из куска стального троса и шплинта на каждом конце. По словам Висельника, комплект при правильной установке может выдержать до 400 фунтов.Шплинты скрепляют узел, поэтому даже если малыш доберется руками до точек соединения, крайне маловероятно, что ребенок сможет их разобрать. TK-400 поставляется со всем необходимым монтажным оборудованием, и нам нравится, что соединительный кабель выполнен из металла, а не из пластика, как на многих продуктах, но при этом достаточно гибок, чтобы упростить установку комплекта. Этот набор рекомендован старшим редактором Wirecutter Дэном Фрейксом, который живет в районе залива Сан-Франциско, подверженном землетрясениям, и использовал его на ряде предметов в своем доме.

Quakehold 2830 7-дюймовый стальной мебельный трос

Стальные кронштейны и трос обеспечивают достаточную и надежную защиту, но компактная конструкция не так проста для установки в тесных помещениях.

Варианты покупки

*На момент публикации цена составляла 6 долларов США.

Quakehold — еще одна компания, производящая высоко оцененные средства защиты от опрокидывания. 7-дюймовый стальной мебельный трос Quakehold 2830 работает путем наложения двух кронштейнов (один на стене, один на мебели) и закрепления их сквозным кабелем.Вы закрепляете кабель двумя навинчивающимися торцевыми заглушками, а не шплинтами, но ребенку по-прежнему сложно снять это оборудование. Дэн также рекомендует этот: его более толстый кабель кажется более прочным, чем у Hangman — компания утверждает, что он может выдерживать 1000 фунтов силы — а прилагаемые винты толще и длиннее. Тем не менее, этот толстый кабель и общая конструкция дают вам меньше возможностей для установки, так как два кронштейна должны быть достаточно близко друг к другу, чтобы кабель мог проходить через оба. В целом мебельные крепления Hangman и Quakehold отвечают требованиям, которые мы считаем важными для этих продуктов, а именно цельнометаллическая конструкция, отсутствие необходимости в периодической затяжке или обслуживании, а также наличие всего необходимого крепежного оборудования.

Для отдельно стоящего телевизора с плоским экраном, который не крепится к стене или надежной подставке, вам понадобится что-то другое. Универсальные ремни безопасности для плоских экранов Quakehold 4520 получили очень хорошие отзывы клиентов на Amazon. Дэн использовал эти ремни у себя дома для некоторых телевизоров и больших компьютерных дисплеев. Каждый из двух регулируемых ремней имеет большую клейкую прокладку, которая прикрепляется к задней части телевизора или дисплея; вы прикрепляете металлическую пластину на другом конце к стене или мебели с помощью винтов или аналогичной клейкой прокладки.

Редактор аудио/визуальных материалов Wirecutter Крис Хейнонен закрепляет свои отдельно стоящие телевизоры с помощью ремня Sanus Systems Anti-Tip Strap. Этот продукт крепится к телевизору, мебели, на которой он стоит, и стене. Крису и Дэну нравится одна деталь, которая делает установку проще и безопаснее: деталь вкручивается в существующие монтажные отверстия VESA на вашем телевизоре, поэтому вам не нужно иметь дело с липким клеем.

Менее надежные методы

Вы столкнетесь с рядом других методов крепления предмета мебели.Мы хотели обратиться к ним здесь, а также честно взглянуть на все плюсы и минусы, которые мы смогли найти благодаря нашим исследованиям и опыту. Согласно Colorado Childproofers, например, простая L-образная скобка сделает свое дело. Но это обычные аппаратные средства, которые не поставляются с винтами подходящего размера. Они также хороши только для мебели с открытой спинкой.

Старший редактор Wirecutter Гарри Сойерс использовал продукт, похожий на наши мебельные ремни, настенные ремни Safety 1st для мебели, которые вы, вероятно, можете найти на полке в Babies R Us, Buy Buy Baby и в других местах.Их легко установить, и они работают достаточно хорошо, но монтажные пластины, которые соединяются с мебелью и стеной, пластиковые. Гарри сказал, что по сравнению со снаряжением Hangman и Quakehold этот продукт не такой надежный. «Я должен обновиться», — отметил он.

Мы также советуем соблюдать осторожность при использовании любой системы стяжек. В то время как многие из них кажутся эффективными (это профессиональное средство защиты от детей использует их), некоторые из них представляют собой не более чем дешевые стяжки электрика с небольшим зажимом на каждом конце. Как пишет Colorado Childproofers, «прочность на разрыв Zip Tie может составлять всего около 50 фунтов — 50-фунтовый ребенок с ящиком, выдвинутым примерно на 2 фута, будет оказывать на ремешок усилие в 100 фунтов.«Наши сотрудники видели стяжки, входящие в состав монтажного оборудования, которое сопровождает некоторые предметы мебели; если вы покупаете новую мебель и находите ее включенной, мы рекомендуем обновить ее.

Colorado Childproofers также отмечает, что привязные системы с пластиковыми ремнями могут нуждаться в периодическом затягивании или замене: «Скорее всего, это связано с тем, что твердый нейлон со временем становится хрупким, особенно в теплых, сухих районах или районах с высоким содержанием озона». Мы считаем, что крепление должно начинаться надежно и оставаться таким без регулировки.

Как закрепить анкеры в целом

Независимо от того, какую систему вы используете, крайне важно знать, во что ввинчивается, как со стороны мебели, так и со стороны стены. Многие предметы сборной мебели имеют тонкие спинки, прикрепленные всего несколькими скобами, которые могут вырваться, если предмет начнет опрокидываться. Как вы могли заметить на странице товара Hangman TK-400, клипса устанавливается не на заднюю часть мебели, а на более толстую верхнюю часть. Всегда ищите цельную деревянную часть мебели — сверху, по бокам, на полке или разделителе ящика — и отмечайте ее как точку крепления.А если мебель из ДСП, шуруп устанавливайте поперек прижатых слоев, а не на одной линии с ними.

Со стороны стены важно вкрутить винты в стойку (вертикальные элементы каркаса). В большинстве домов они обычно находятся на расстоянии 16 дюймов друг от друга, и вы можете найти их с помощью надежного искателя шипов (здесь у нас есть больше мыслей об искателях шипов).

Для креплений как со стороны мебели, так и со стороны стены вам необходимо использовать правильные базовые методы сверления и забивания, чтобы обеспечить надежное соединение оборудования. Сверление направляющего отверстия обеспечивает гораздо большую точность установки винта и упрощает установку винта. Для правильного выбора размера сверла эмпирическое правило состоит в том, чтобы выбрать размер, равный ширине винта минус резьба (в большинстве инструкций по установке указывается размер сверла). Если вы сверлите заднюю часть предмета мебели и опасаетесь, что сверло вылезет с другой стороны, оберните сверло куском синей ленты на нужной глубине, чтобы знать, когда прекратить сверление.Если выбранный вами комплект защиты от опрокидывания не поставляется с монтажным оборудованием и вы покупаете собственные винты, приобретите винты с «захватом» на шпильке не менее 1 дюйма. Для типичной стены, состоящей из гипсокартона толщиной ½ дюйма, это означает минимум шурупа диаметром 1⅝ дюйма. Кроме того, винт с крупной резьбой лучше захватывает, чем винт с мелкой резьбой.

Сноски:

1. Как поясняется в статье Consumer Reports, комоды IKEA не соответствовали этим стандартам. Прыгать назад.

Определение наилучшего типа крепежа для садовой мебели

Снова это время года.Это время, когда мы проводим больше времени, сидя на террасе или террасе, слушая, как играют дети, готовя барбекю или просто наслаждаясь прохладительным напитком. И если вы провели зиму в помещении с включенным отоплением, вы очень долго ждали этой возможности. Независимо от того, являетесь ли вы владельцем террасы, патио или просто крошечного участка травы, вам нужна мебель на месте, чтобы съесть приготовленную на гриле еду, над которой вы работали, и расслабиться на солнце. Или, может быть, вы не тот, кто расслабляется. Может быть, вы тот, кто делает деревянную мебель, чтобы кто-то еще мог расслабиться.В любом случае, эта мебель является центром вашего пространства для отдыха на свежем воздухе и должна быть достойна того внимания, которое она получает.

Уличная деревянная мебель уже не та, что раньше. Как и большинство всего остального, он превратился в мебель, которая может быть такой же удобной, как ваш диван в помещении. Тенденции в производстве мебели показывают, что сегодня клиенты более креативны, сообразительны и больше подвержены влиянию красоты, чем когда-либо. Они больше не хотят покупать эту старую деревянную мебель (которая, кстати, по-прежнему очень хороша).Они видят сложную и детализированную мебель, достойную короля. Или, может быть, просто соседка с улицы. В любом случае, дизайн играет не меньшую роль, чем долговечность при создании идеального стола или качелей. Итак, давайте рассмотрим некоторые доступные вам методы и материалы, которые помогут спланировать ваш следующий проект. Вот несколько полезных советов, которые помогут вам начать и закончить, тратя меньше времени на строительство и больше времени на то, чтобы насладиться своим новым творением или доставить свой шедевр взволнованному покупателю.

Обо всем по порядку. Какой материал вы собираетесь использовать для изготовления мебели? Деревянная мебель может быть изготовлена ​​из самых разных материалов. Независимо от того, выбираете ли вы дуб, тик или сосну, он должен быть устойчивым к атмосферным воздействиям. Поскольку мебель будет подвержена любым погодным условиям, предпочтение отдается твердой древесине, высушенной в печи, поскольку она не деформируется и не раскалывается.

Как бы ни была важна функциональность для вашего проекта, вы также должны учитывать размер, цвет и форму. Каждый плотник знает, что качество готового изделия зависит от материалов, использованных для его изготовления, и выбранные вами крепежные детали не являются исключением.Вот три важных рекомендации при выборе крепежа для уличной мебели:

• Резьбовые застежки — они фактически вгрызаются в древесину во время строительства и обеспечивают более прочную и надежную фиксацию во время использования.
• Винты из нержавеющей стали или винты с покрытием для защиты от неблагоприятных погодных условий.
• Используйте врезные и шиповые соединения. Этот проверенный временем подход является самым простым и надежным, и в целом будет более надежным выбором.

BECK Fastener Group ® уже более 100 лет является лидером в производстве новых и инновационных строительных крепежей. Семейство крепежных изделий SCRAIL ® предлагает продукт, отвечающий большинству потребностей строительства, включая высоко оцененные крепежные элементы, которые они создали для использования в деревянной мебели.

Эти инновационные застежки SCRAIL ® обладают уникальной функциональностью, объединяя шуруп и гвоздь. Эти строительные крепежи известны как The Faster Fastener ® из-за скорости, с которой они могут работать, и экономии, которую они могут обеспечить.
