Крепление кровли. Виды используемых изделий — гвозди и саморезы

В век широкого разнообразия стройматериалов сделать корректный выбор становится все сложнее. На рынках и в торговых организациях наблюдается обилие различных видов кровли, а реклама, порой, чрезмерно назойливая, пытается убедить потенциального клиента, что предлагаемая продукция – лучшая. И у многих покупателей буквально вылетает из головы одно из основных строительных правил, что надежность всей созданной конструкции определяется в первую очередь правильностью подбора крепежных деталей. И решить такую задачу без предварительной проработки, впервые задумавшись над этой проблемой, стоя перед прилавком в магазине, может не получиться.

Факторы, влияющие на выбор крепежа

Планируя приобрести кровельные крепежные элементы, нужно принимать во внимание ряд факторов. Ниже перечислены лишь основные.

  • Тип несущей стропильной системы скатной крыши. При укладке кровельного материала на лаги из древесины, применение саморезов по металлу не допускается.

  • Уровень ветровой нагрузки. Данный фактор зависит от климатических условий региона, в котором выполняются кровельные работы.

  • Иные воздействия природного происхождения. Таковым может быть, например, избыток в атмосфере солевых испарений, когда строящееся сооружение расположено поблизости от моря. Контакт материала кровли с соединением NаСl сопровождается ускорением окисления металла, а также разбуханием древесины.

  • Степень надежности крепления. Соединительные детали для кровли одного типа если и подходят для другого, то крайне редко.

Разновидности кровельного крепежа

Выбор крепежа предполагает также изучение технических нюансов и особенностей типа будущей кровли.

Причем разобраться в этих аспектах следует еще на стадии создания проекта конструкции, поскольку под каждый тип предусмотрена своя несущая стропильная система.

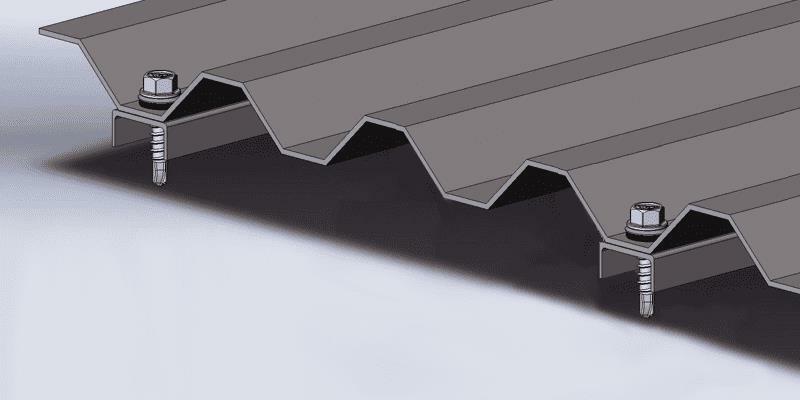

Саморезы кровельные

Наиболее востребованы крепежные детали данной разновидности, изготовленные по нормам стандарта DIN 7504-К. Их наконечник выполнен в виде бура/сверла. Благодаря такой конструкции эти саморезы считаются универсальными. С их помощью осуществляется крепление профилированного настила и металлочерепицы к кровельным конструкциям, выполненным из металла. Надежность соединения обеспечивается оснащением шестигранной шляпки прессшайбой.

Стандартом DІN 7504 К предусмотрено одно исполнение саморезов кровельных.


Длина номинальная (параметр L) изменяется в пределах min 9,5 мм; max 80 мм. Диапазон варьирования внешнего диаметра резьбы (параметр d) – от 2,9 мм до 6,3 мм. Для производства данной продукции используется обычно сталь нержавеющая А2 либо сталь закаленная.

Последний вариант материала изготовления предусматривает:

Комплектуются саморезы кровельные т.н. ЕРDМ-шайбой, изготовленной на основе синтетического каучука. Она обеспечивает отменную герметичность гнезд под шляпками этих крепежных деталей и минимизирует тем самым степень повреждения материала кровли от воздействия процессов коррозии. Еще один плюс использования ЕРDМ-шайб – это предотвращение деформации металлочерепицы либо профилированного листа в момент ввинчивания саморезов.

Гвозди толевые

Используются гвозди толевые для крепления толя (как это следует из их названия), а также рубероида к обрешетке возводимой крыши. Их отличие от гвоздей строительных заключается в меньшей высоте шляпки и ее большем диаметре.


Положения Государственного стандарта №4029, принятого в 1963 году, устанавливают следующие значения основных параметров данных изделий:

  • длина – 40 мм; 32 мм; 25 мм; 20 мм;

  • диаметр (d) ножки/стержня – 3 мм; 2,5 мм; 2 мм;

  • высота (h) шляпки минимальная h=0,25×d;

  • диаметр (D) шляпки минимальный D=2,5×d.

Такие размерные характеристики толевых гвоздей предоставляют возможность крепить вышеуказанные мягкие кровельные материалы, не повреждая их. А это можно расценить как фактор, способствующий экономии времени и денежных средств. Ведь целостность толя/рубероида при монтаже сохранится. Поэтому не нужно будет делать латку или приобретать еще один рулон кровельного материала. Но для этого нужно вбивать гвозди в деревянный элемент обрешетки крыши строго под углом 90 градусов, так чтобы опорная поверхность шляпки плотно и без перекосов прилегла к поверхности толя/рубероида.

Кроме того, чтобы крепление деликатного гидроизоляционного покрытия  было надежным, стоит прислушаться к следующим рекомендациям строителей-профессионалов:

  • подбор длины толевого гвоздя, а также диаметра его стержня, предусматривает учет толщины брусьев обрешетки крыши. Нецелесообразно без необходимости отдавать предпочтение самым длинным экземплярам такого крепежа. При забивании молотком, стержень гвоздя может согнуться, и мастеру придется заняться его демонтажем с последующей обязательной заменой. Но неприятней всего, если в этот момент гидроизолирующий материал повредится;

  • наибольшим спросом у опытных строителей пользуются толевые гвозди общей длиной 25 мм и диаметром головки 7 мм. Однако, когда проводится работа с мягким кровельным материалом на ребровых лагах крыши либо на ее коньке, нужно использовать крепежные элементы с диаметром шляпки примерно 10 мм и общей длиной не менее 30 мм.

Выпускаются данные изделия с цинковым покрытием либо без него. Срок службы гвоздей толевых, выполненных по второму варианту, недолог из-за их неустойчивости к воздействию коррозии

Гвозди шиферные

Применяются данные изделия для крепления асбоцементных листов волнистого профиля к основе из необрезной доски, размещенной на деревянной стропильной системе.

Рекомендуется до начала монтажа шифера покрыть эту основу рубероидом.

На территории нашей страны действуют два нормативных документа, устанавливающих требования к производству гвоздей шиферных. Коротко рассмотрим их основные положения.

Гвозди шиферные, выполненные по нормам ГОСТ 9870-61

В конструкцию данных изделий входят следующие элементы:

Место перехода стержня в шляпку закруглено. Такое конструктивное решение обеспечивает плотный контакт поверхности отверстия в асбоцементном листе с основанием головки, за счет чего улучшаются гидроизоляционные характеристики созданного скрепления.

Размеры гвоздей шиферных могут принимать такие значения:

  • диаметр гладкого стержня/ножки номинальный – 4,5 мм и 4,0 мм;

  • длина изделия – 120,0мм; 100,0 мм; 90,0 мм.

    Диапазон допустимых отклонений ±4,0 мм;

  • диаметр увеличенной шляпки d ≥ 12 мм;

  • высота/толщина шляпки h ≥ 1,8 мм.

В качестве сырьевой основы для производства гвоздей шиферных используется не подвергнутая термообработке светлая проволока, выполненная из стали с низким содержанием углерода. Нормами ГОСТа 9870-61 допускается нанесение на поверхность этих деталей цинкового слоя. При этом сформированное защитное покрытие не должно разрушаться от двух 1-минутных погружений в раствор медной соли серной кислоты (CuSO4)

Гвозди шиферные, изготовленные по ТУ 17-14-22-91

Эти крепежные элементы причисляются к малобюджетной ценовой категории метизов, поверхность которых не покрыта цинковым слоем. Ввиду этого для предотвращения воздействия коррозионных процессов, их шляпки нужно окрашивать либо наносить на них иное защитное вещество.

Рассматриваемым нормативным документом утверждены два типоразмера гвоздей шиферных:

  • гладкий стержень длиной 120,0 мм и диаметром 5,0 мм;

  • длина стержня 100,0 мм при диаметре 4,0 мм.

Монтаж шифера с помощью гвоздей осуществляется путем их вбивания в гребень волны строго под прямым углом к обрешетке. Под шляпки рекомендуется подкладывать прокладки из хлоропренового каучука (т.н. неопрена). Впрочем, подойдут и обычные резиновые.


Загибать выступающие из брусьев обрешетки концы гвоздей нельзя. Под воздействием температурных перепадов кровля, образно говоря, «дышит». Если гвоздь загнуть, он лишится подвижности и в результате асбоцементный лист под напряжением просто треснет. Такая неприятность обязательно произойдет, если крепление шифера осуществлять посредством шурупов.

Заключение

Подводя итоги, стоит отметить, что кровля каждого вида предполагает использование только своих крепежных деталей. Их правильный подбор позволит без особых сложностей осуществить монтаж надежной и долговечной крыши. В данном контексте рекомендуем просмотреть весьма информативное видео. В этом ролике рассказывается об особенностях применения кровельных саморезов. Воспроизведение  осуществляется по стандартной схеме: сначала курсор наводится на размещенную ниже картинку, потом нажимается клавиша «Ctrl», а после того, как стрелка преобразуется в кисть руки, нужно будет щелкнуть левой кнопкой компьютерной мыши.




Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Виды крепежа для кровли

Назад к списку статей

Содержание

  • Крепежные детали для кровельных соединений
  • Крепеж в узлах соединения стропил
  • Крепление уголками и кронштейнами
  • Мауэрлат и его крепление
  • Детали крепление к мауэрлату
  • Коньковое соединение
  • Соединение встык
  • Соединение внахлест
  • Соединение на конек
  • Крепление кровельных материалов к конструкции кровли
  • Крепеж для глиняной черепицы
  • Монтаж шиферного покрытия
  • Фальцевая кровля
  • Крепление мягких кровельных материалов

Прочная надежная кровля — залог успешной и длительной эксплуатации всего дома. Чтобы достичь этого, необходимо правильно выбрать виды крепежа для соединения отдельных ее элементов. Приведем перечень наиболее часто применяемых крепежных деталей.

Крепежные детали для кровельных соединений

Крепеж на кровле используется для следующих целей:

  • соединение отдельных деталей в стропильных узлах;
  • в местах крепления стропил к мауэрлату или стенам дома;
  • крепление элементов покрытия к кровле.

Количество и тип крепежных деталей определяется на стадии разработки проекта. Только с учетом всех нагрузок можно правильно подобрать виды крепежа для крыши.

Крепеж в узлах соединения стропил

Стропильная конструкция является несущим скелетом кровли. Ее отдельные элементы соединяются следующими деталями:

  • монтажная перфорированная лента;
  • металлические уголки и пластины;
  • опоры для балок и бруса;
  • проволочные скрутки;
  • саморезы;
  • болты и гайки;
  • уголки марки КР;
  • кронштейны марки WB;
  • крепежные элементы LK.

Деревянные стропила скрепляют гвоздями или саморезами. Для соединения металлических элементов кровли применяют металлические кронштейны, уголки, пластины.

Перфорированная лента образует прочное соединение частей системы в одно целое. Ленту можно сгибать под разными углами. Наличие большого количества отверстий облегчает монтаж, исключает дополнительное сверление и применение сложных инструментов. Крепится с использованием болтов, саморезов или гвоздей. При монтаже самостоятельно регулируют длину ленты, лишнее обрезают.

Крепление уголками и кронштейнами

При выборе вида крепежа для кровли часто останавливаются на металлических кронштейнах или уголках. Что дает использование этих деталей.

Уголок КР имеет ряд модификаций. Образует прочное соединение стропильных ног и мауэрлата. Такой вид крепления повышает несущую способность конструкции кровли, предотвращает смещение элементов при эксплуатационных нагрузках. Крепится саморезами или специальными гвоздями с выступами.

Кронштейны WB устанавливаются в месте соединения стропила с опорным брусом. Они изготовлены из антикоррозийной стали или из обычной, с использованием цинкового покрытия. Крепятся с помощью анкерных болтов и других видов крепежа.

Крепежный элемент LK применяется для соединения подстропильных балок и стропил в основном при строительстве домов из дерева. Закрепляется гвоздями или шурупами.

Мауэрлат и его крепление

Для деревянного дома мауэрлатом служит верхний венец бревен. К нему и крепится стропильная кровля. В бетонных или кирпичных зданиях наверх стены укладывают деревянный брус. Для его крепления к стене, в последнюю, при кладке вмуровывают анкерные болты или шпильки, диаметр которых должен быть не менее 14 мм. Располагают их строго вертикально с шагом около полутора метров.

Способы крепления стропильных ног к мауэрлату

В практике известны два способа: жесткий и свободный. Наиболее часто выполняют жесткое соединение. Оно осуществляется следующими способами:

  1. Забиванием в каждое стропило гвоздей, используют два скрещенных гвоздя и один вертикальный.
  2. С помощью опорной скобы, расположенной вертикально. Один отгиб вбивают в стропило, второй в опорный брус. Необходимо использовать две штуки на каждое соединение.
  3. С помощью петли, скрученной из четырех слоев проволоки-катанки, которую оборачивают вокруг стропила и крепят к брусу. Это служит дополнением к другим деталям крепежа.
  4. Металлическим уголком с дополнительным ребром жесткости. Одна его полка крепится к стропильной ноге, вторая — к мауэрлату.
  5. Металлические пластины с болтовыми отверстиями. На каждую из соединяемых деталей должно приходиться не менее двух болтов.

Детали крепление к мауэрлату

Для крепления деревянных стропильных ног к мауэрлату используются специальные уголки марки КР. Они бывают следующего вида:

  • КР11 и КР21 — снабжены овальными отверстиями для анкерного крепления.
  • КР 5 используется для крепления конструкций высокой несущей способности.
  • КР 6 — усиленный профиль, с полкой, толщиной 3 мм и отверстием для анкера. Используется для монтажа тяжелых элементов, выдерживающих высокие нагрузки.
  • Монтажный уголок КМ. Изготовлен из перфорированной стали. Крепится шурупами и саморезами.
  • Уголок КМRР. Усиленный кронштейн для крепления деталей под углом в 90 градусов.

Важным достоинством установки металлических крепежных деталей является то, что исчезает необходимость выполнения врубки при соединении элементов под углом. Достаточно обрезать конец стропила под углом, соответствующем углу уклона кровли, чтобы обеспечить плотный стык отдельных частей.

Коньковое соединение

Узел крепления конька может быть выполнен следующими способами:

  • внахлестку;
  • встык;
  • на конек.

Каждый способ имеет свои характеристики.

Соединение встык

Здесь элементы соединяются торцовыми поверхностями, обрезанными под углом наклона кровли. В таком узле могут использоваться двухсторонние деревянные накладки, которые крепятся гвоздями. Может быть установлена металлическая пластина. Их накладывают по одной с каждой стороны соединения. Крепятся пластины с применением болтов с гайками.

Соединение внахлест

Соединяемые элементы соприкасаются боковыми сторонами. Здесь в качестве крепежа можно использовать гвозди, не менее трех, болты или резьбовые шпильки с гайками и шайбами. Допускается применение металлических накладок.

Соединение на конек

В этом соединении стропила примыкают к коньковому брусу под прямым углом. Стыковка осуществляется с помощью уголков болтовыми или гвоздевыми соединениями. На каждую сторону требуется минимум три единицы крепежа.

Крепление кровельных материалов к конструкции кровли

В качестве кровельного покрытия чаще всего используются следующие материалы, для которых необходимо механическое крепление:

  • глиняная черепица;
  • металлочерепица или металлический профиль;
  • шифер;
  • фальцевая кровля;
  • ондулин;
  • рубероид.

Рассмотрим подробнее средства крепежа для каждого вида покрытия.

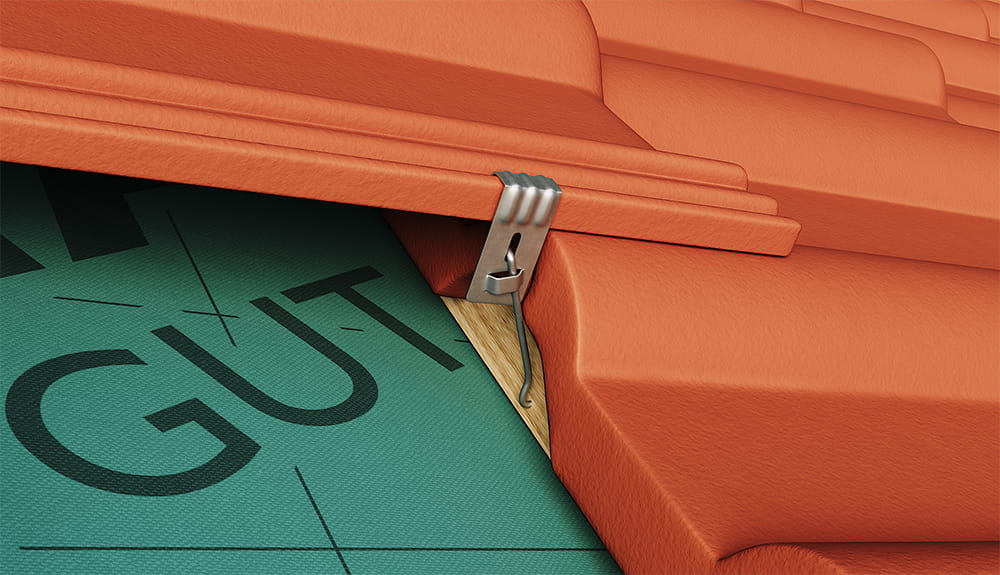

Крепеж для глиняной черепицы

Крепление черепицы осуществляется при помощи кляймеров и саморезов с оцинкованным покрытием. Их количество и размеры определяются с учетом существующей нагрузки. Располагают крепеж в местах ее наибольшей концентрации.

Крепежные элементы для металлочерепицы и металлопрофиля

Этот вид металлического покрытия монтируется на конструкцию кровли при помощи специальных саморезов с неопреновыми прокладками. Для крепления к деревянным элементам используют метизы со специальным наконечником и резьбой, которые идеально подходят для такой конструкции.

Монтаж шиферного покрытия

Для крепления шифера к стропильной конструкции применяют шиферные гвозди или специальные саморезы. Второй элемент предпочтительнее, он бывает различной формы и цвета, что позволяет крепление для различных шиферных листов.

Фальцевая кровля

Это сложное покрытие, которое собирается на земле отдельными полотнами. Крепятся полотна в местах расположения фальцев с помощью клямеров. Такое соединение позволяет избежать нанесения технологических отверстий.

Крепление мягких кровельных материалов

Такой материал, как рубероид обычно соединяется с поверхность кровли методом наплавления, так как нижняя его сторона покрыта мастикой, которая при нагревании плавится. Рубероид крепят и с помощью деревянных реек, прибиваемых гвоздями к деревянному основанию.

Ондулин представляет собой мягкий пластиковый шифер. Крепится саморезами с прокладками. Количество крепежа на один лист должно быть не менее 20 штук.

При выборе крепежа для кровли следует остановиться на компании ООО «Металлинвест Профиль», которая гарантирует качество изделий. На сайте компании metprof-vrn.ru можно ознакомиться с продукцией, которую она предлагает. Одно из направлений ее деятельности — продажа кровельных и фасадных материалов. Здесь вы найдете кровельные покрытия такие, как металлочерепица, профнастил, гибкая черепица, водосточные системы, крепеж для кровельной конструкции и ее покрытия.

Что такое крепеж и заклепки для металлических крыш? Типы, определения и стоимость

На первый взгляд, вы можете не думать о крепеже, используемом в системе металлической кровли. Кажется, это такой маленький кусочек головоломки, верно?

Однако на самом деле крепежные детали играют важную роль в том, как будет работать металлическая кровля со стоячим фальцем , поскольку крепежные элементы являются основными точками крепления металлических панелей (и зажимов), чтобы оставаться прикрепленными к настилу крыши.

Помимо наличия полного каталога крепежных деталей и других аксессуаров для металлических кровель, компания Sheffield Metals также тестирует все наши инженерные металлические кровельные системы со специальными крепежными элементами, чтобы гарантировать, что наши клиенты получают самые лучшие продукты. Мы считаем, что очень важно получить знания о крепежных элементах и ​​различных способах защиты вашей металлической кровли.

Из этой статьи вы узнаете:

  • Что такое крепеж для металлической кровли
  • Различные типы крепежа на выбор
  • Стоимость крепежа
  • Ключевые моменты, которые следует помнить о крепеже

Что такое металл Кровельный крепеж?

Если бы вы искали крепеж в словаре, вы бы получили что-то вроде:

«Аппаратное устройство, которое механически соединяет или скрепляет два или более объектов вместе… крепежные детали используются для создания непостоянных соединений; то есть соединения, которые можно снять или разобрать, не повреждая соединительные компоненты».

Но термин «застежка» является широким и применяется к продуктам во многих различных отраслях промышленности. Например, в категорию застежек могут входить такие элементы, как:

  • Пуговицы
  • Защелки
  • Штифты
  • Молнии
  • Скобы

Применение металлической кровли. Мы определяем эти типы крепежа как любой тип винтов, заклепок или устройств, используемых для крепления металлических панелей, отделки и гидроизоляционных материалов вместе или к настилу крыши.


Типы креплений для металлической кровли

Крепежные изделия не являются «универсальными», что означает, что они бывают разных типов в зависимости от применения проекта.

Мы могли бы потратить много времени на изучение каждого типа, размера и использования, но вместо этого мы будем придерживаться простого. Четыре основных типа застежек можно разделить на две категории, а именно:

Скрытые застежки:

  1. Застежка в форме блина
  2. Застежка с головкой

2. Хексная застежка с головкой

Открытые крепежные элементы:

3. Застежки для головки прокладки

4. Закрепки / Поп -заклеки

Головной крепеж является наиболее часто используемым крепежом в системе фальцевой кровли. Эти крепления крепятся к настилу крыши через соответствующий кровельный зажим, который затем прикрепляется к панелям и фиксирует их на настиле.

Головка застежки плоско прилегает к зажиму, как блин, отсюда и название «застежка в виде блина». Блинные застежки также можно использовать в отделке.

Размер

Крепежные детали типа «блинчатая головка» имеют специальную систему размеров, которая выглядит примерно так:

#10-16 x 1½» GP разберем каждый элемент типа крепежа:

Первый номер (#10 ): Калибр головки крепежа (диаметр)

Второй номер (16 ): Количество витков дюйм – TPI)

• 13 и меньше лучше подходят для деревянных изделий

• 14 и больше лучше подходят для металлических изделий

Третий номер (1½ дюйма ):  Длина крепежного элемента

Конечные буквы/описание (3GP ):  Тип резьбового наконечника

• GP = наконечник буртика

• DP = наконечник сверла

• ULP = сверхнизкий профиль

Тип головки/привода

По большей части застежки представляют собой разъемные круглые застежки на две категории: обычная блинная головка и сверхнизкопрофильная блинная головка. В зависимости от того, где вы покупаете застежки, большинство застежек для блинов будут иметь наконечник с крестообразным шлицем или квадратным хвостовиком.

Металлический материал крепежа

Крепеж с плоской головкой обычно изготавливается из углеродистой стали с покрытием из оцинкованной стали. Для сред с соленой водой, где крепеж из оцинкованной стали подвергается коррозии быстрее, доступны крепежные детали с плоской головкой из нержавеющей стали 302, 304 и 410.

Настил крыши

Металлические и деревянные настилы подходят для крепежных элементов типа «блин».

#2: Крепеж с шестигранной головкой

Описание

Крепеж с шестигранной головкой используется при креплении металлических кровельных панелей к металлическим прогонам. В кровельных покрытиях с открытым каркасом и скрытым креплением крепеж с шестигранной головкой устанавливается через плавающий зажим.

Размер

Хексные застежки для головы Следуйте этой структуре размера:

¼ ”-20 x 1 ″

Первый номер (¼” ): Диаметр Fastener

(20007 (20007 2 Second Number (20007 (20007 (20007 2 Second Number (200072 (200072 (200072. ):  Число резьбы на дюйм (TPI)

Третий номер (1 дюйм):  Длина крепежного элемента

Тип головки/привода

Как следует из названия, эти крепежные элементы имеют тип привода с шестигранной головкой.

Металлический материал крепежа

Подобно блинчатой ​​головке, крепеж с шестигранной головкой обычно изготавливается из углеродистой стали с покрытием из оцинкованной стали. Для сред с соленой водой, где крепеж из оцинкованной стали подвергается коррозии быстрее, доступны крепежные детали с шестигранной головкой из нержавеющей стали 302, 304 и 410.

Кроме того, существует комбинированный вариант, в котором стержень винта изготовлен из углеродистой стали, а открытая головка — из нержавеющей стали. Они зависят от среды и должны быть проверены производителем в зависимости от применения.

Кровельный настил

Крепеж с шестигранной головкой предназначен для установки в металлические основания; есть крепежные детали с шестигранной головкой, которые могут входить даже в сталь ¼ дюйма. Эти крепежные элементы не подходят для деревянных настилов крыши.

Открытая застежка

#3: Крепеж с головкой под прокладку

Описание

В металлических кровельных системах с открытым крепежом чаще всего используются крепления с прокладкой. Когда вы смотрите на гофрированную или другую открытую крышу с крепежными элементами, крепежные детали с прокладкой представляют собой винты, которые просверливаются на лицевой стороне панелей и имеют видимую головку винта.

Эти винты имеют шайбу/прокладку, расположенную между головкой винта и панелью, которая предотвращает попадание воды в точку проникновения.

Размер

Структура размеров крепежных деталей с прокладкой довольно проста и выглядит следующим образом: головка крепежа (диаметр)

• В металлических кровлях наиболее часто используются размеры № 10 и № 12

Второй номер (14 ): Количество резьб (количество витков на дюйм — TPI)

Третий номер (2” ):  Длина крепежного элемента

Тип головки/привода

Крепеж с открытой прокладкой головки обычно имеет шестигранный привод.

Материал для крепежных металлов

Застежки для головки прокладки бывают разных типов металлов, в том числе:

  • Углеродная сталь
  • нержавеющая сталь (410 и 304).

    Как упоминалось ранее, важно использовать крепеж из нержавеющей стали в прибрежной среде, где углеродистая сталь подвергается коррозии в более короткие сроки.

    Материал прокладки/шайбы

    Поверх металлической части находится материал шайбы, который предотвращает попадание влаги в отверстие. Большинство шайб изготовлены из EPDM или неопрена. Некоторые из этих винтов также имеют встроенную в головку стальную шайбу с прокладкой.

    Примечание. Обязательно убедитесь, что в используемой вами стиральной машине НЕ содержится уголь. Некоторые шайбы сделаны из старых шин, внутри которых есть сталь. Эта сталь может вызвать гальваническую реакцию, которая повредит панели и приведет к преждевременной деградации.

    Кровельный настил

    Крепеж с открытой прокладкой подходит для соединений металл-дерево и некоторых металлов-металл (в зависимости от размера и кончика крепежа).

    Варианты цвета

    Эти крепежные детали видны, поэтому головки и шайбы могут быть окрашены в цвет листа или рулона панелей.

    #4: Заклепки / Втулочные заклепки

    Описание

    Винтовые заклепки или заклепки немного отличаются от описанных выше крепежных деталей винтового типа. Заклепки устанавливаются, сначала просверливая отверстие, а затем с помощью заклепочного пистолета расширяют и закрепляют заклепку на месте. Заклепки чаще всего используются для соединения отливов с Z-образным затвором и преобладают в деталях установки откосов и коньковых отливов.

    Размер

    Заклепки меньше по сравнению с другими застежками и имеют стандартный размер ⅛”, что соответствует диаметру корпуса.

    Металлический материал крепежа

    Заклепки изготовлены из нержавеющей стали, поскольку они подвержены воздействию элементов и должны противостоять ржавчине и коррозии.

    Настил крыши

    Заклепки не используются для крепления панелей к настилу крыши, а используются для соединения металла с металлом, особенно в местах примыкания.

    Варианты цвета

    Чтобы заклепки лучше сочетались друг с другом, вы можете заказать их в соответствии с цветом металлической крыши. Заклепки также доступны в фрезерованном исполнении.

    Особые указания

    Одной из основных проблем, связанных с заклепками, является металлическая стружка, образующаяся при сверлении отверстия в металле перед установкой заклепок. Крайне важно защитить металл, чтобы стружка не ржавела и не окрашивала поверхность металлических панелей.

    Стоимость/Цена крепежа для металлических крыш

    Лучший способ объяснить, сколько стоят крепежи, — это предоставить вам фактические диапазоны цен на крепеж, который мы продаем.

    Хотя эти ценовые диапазоны хорошо отражают стоимость металлических кровельных креплений, цены все же будут варьироваться в зависимости от:

    • производителя креплений
    • области применения или основания настила крыши (металл или дерево)
    • основания крепежа (углеродистая сталь или нержавеющая сталь)
    • Длина застежки
    • Диаметр застежки
    • Если головка окрашена или нет

    Примеры цен на застежки с плоской головкой

    • 1 дюйм: 2
    • 1-дюймовая блинная головка из нержавеющей стали: 28,00–35,00 долларов США (за пакет из 250 шт. )
    • 1-1/8” сверхнизкая блинная головка: 9,00–15,00 долл. США (за пакет из 250 шт.)
    • -1/8” сверхнизкая блинная головка из нержавеющей стали: $ 28,00 — 35,00 долл. США (на сумку по 250)

    . Примеры ценой застежки для головки прокладка. 250 шт. в упаковке)

Заклепки / Заклепки Примеры цен

  • Заклепки #43: 18,00–26,00 долл. США (за пакет из 250 шт.)

отдельные пакеты по 250 штук. Однако наши скрытые застежки (например, блинная головка) могут поставляться в упаковках по 5000 штук (или 20 пакетов).

Соображения относительно металлических креплений для крыш

Испытания и проектирование крепежных изделий

Крепежные изделия проходят испытания на работоспособность и соответствуют стандартам, что является ключевым компонентом при принятии решения о том, какой крепеж использовать в соответствии с требованиями вашего проекта. Хотя эти испытания будут различаться в зависимости от производителя, крепежные изделия и покрытия, нанесенные на крепежные детали, часто оцениваются по следующим параметрам:

  • Испытание в соляном тумане (Стандартная практика ASTM B117 для работы с соляным туманом)
  • Значение вытягивания – проверяет, сколько фунтов должно тянуть прямо вверх за крепеж, чтобы он вытащил из определенного типа настила (сталь или дерево).
  • Прочность на растяжение — проверяет, сколько фунтов можно приложить к застежке, пока она не сломается.
  • Значение кручения – проверяет, сколько фунтов на дюйм может провернуть крепеж, пока не сломается или не выйдет из строя.
  • Прочность на сдвиг – проверяет, сколько фунтов можно надавить на застежку, пока головка не оторвется.

Помимо испытаний отдельных крепежных элементов, крепежные элементы, используемые в металлической кровельной системе, также являются частью инженерной сборки или профиля. В то время как большая часть испытаний относится к расстоянию между зажимами для крепления панелей, они также включают в себя размеры, тип и количество крепежных элементов, используемых в системе.

Необходимые инструменты

Для крепления с плоской головкой, шестигранной головкой и открытой прокладкой рекомендуется устанавливать их с помощью отвертки с регулируемым крутящим моментом и соответствующим приводом (шестигранный, четырехгранный и т. д.).

Для правильной установки заклепок необходим заклепочный пистолет (подобный приведенному выше).

Сведения об установке и требования гарантии водонепроницаемости

Последнее замечание, которое мы хотим обсудить, — это то, как крепеж используется в деталях установки и как это соотносится с гарантиями водонепроницаемости. Сведения об установке — это подробное руководство по продукту, в котором подробно описаны расположение и основные практические методы установки компонентов и аксессуаров, включая крепежные детали. В общем, рекомендуется следовать деталям установки, особенно если вы хотите, чтобы крыша прослужила долго и соответствовала высоким стандартам.

По сути, сведения об установке дадут вам подробные инструкции по использованию крепежа, включая тип крепежа, расстояние и необходимое количество.

Чтобы получить гарантию герметичности, необходимо следовать этим инструкциям по установке. Вот почему вы должны знать и использовать их для всех своих проектов металлической кровли, особенно для тех, которые хотят включать гарантию водонепроницаемости.

Заключительные мысли о крепежных элементах для металлической кровли

Как вы понимаете, крепежные элементы являются жизненно важной частью металлической кровельной системы со стоячим фальцем, и без них невозможно было бы иметь функционирующую крышу.

Помните, что металлические кровельные крепежи и заклепки составляют небольшой подраздел крепежных элементов в целом, но есть четыре основные категории, с которыми вы, вероятно, столкнетесь. Вот краткий обзор:

  • Крепежи с плоской головкой — используются для скрытых систем крепления крыш для крепления зажимов (и, следовательно, панелей) к настилу крыши.
  • Крепежи с шестигранной головкой – используются для скрытых крепежных систем крыши для крепления плавающих зажимов к металлическим прогонам в открытом каркасе.
  • Открытые крепежные элементы с прокладкой – используются в кровельных системах с открытыми крепежными элементами для крепления металлических панелей непосредственно к настилу крыши через поверхность панели.
  • Выдвижные заклепки – используются для соединения металла с металлом в точках стыка.

Sheffield Metals потратила почти 25 лет на создание линейки продуктов, предназначенных для архитектурно-ориентированных металлических кровельных и стеновых проектов, включая крепеж, подобный описанным в этой статье. Мы сотрудничаем с известными производителями, такими как Triangle Fastener Corporation, чтобы предоставлять высококачественные крепежные элементы практически для любых крыш или стен.

Свяжитесь с нами сегодня, чтобы обсудить ваши вопросы и потребности в крепеже с одним из наших знающих специалистов по металлической кровле!


Крепеж для крыши | Камерон Эшли Билдинг Продактс

  • org/Product»>

    • Atlas™ WoodTite HLX™ 6739386824 Высокая низкая застежка

      Просмотреть все варианты

    Название филиала Доступный
    Записей не найдено

  • Название филиала Доступный
    Записей не найдено

  • Название филиала Доступный
    Записей не найдено

  • org/Product»>

    Название филиала Доступный
    Записей не найдено

    • Кровельный гвоздь Shandex NLBKR112EGSM50

      Просмотреть все варианты

    Название филиала Доступный
    Записей не найдено

    • Винт FABRAL® WoodTite HLX™ 6739388889

      Просмотреть все варианты

    Название филиала Доступный
    Записей не найдено
