Чертеж односкатной, двускатной и четырехскатной крыши, которую можно сделать своими руками

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Вернуться к оглавлению

Содержание материала

• 1 Возможные варианты исполнения крыш
• 2 Чертежи крыш
• 3 Составление чертежа
• 4 Состав чертежей крыш
• 5 Наиболее часто встречающиеся типы крыш
  • 5. 1 Конструкция односкатной крыши
  • 5.2 Конструкция двухскатной крыши
  • 5.3 Конструкция четырехскатной (вальмовой) крыши

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже.

Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

• Предоставление надежной защиты для дома;
• Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Вернуться к оглавлению

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Вернуться к оглавлению

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы.

В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

• Требуемый наклон;
• Какой кровельный материал будет использоваться;
• Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

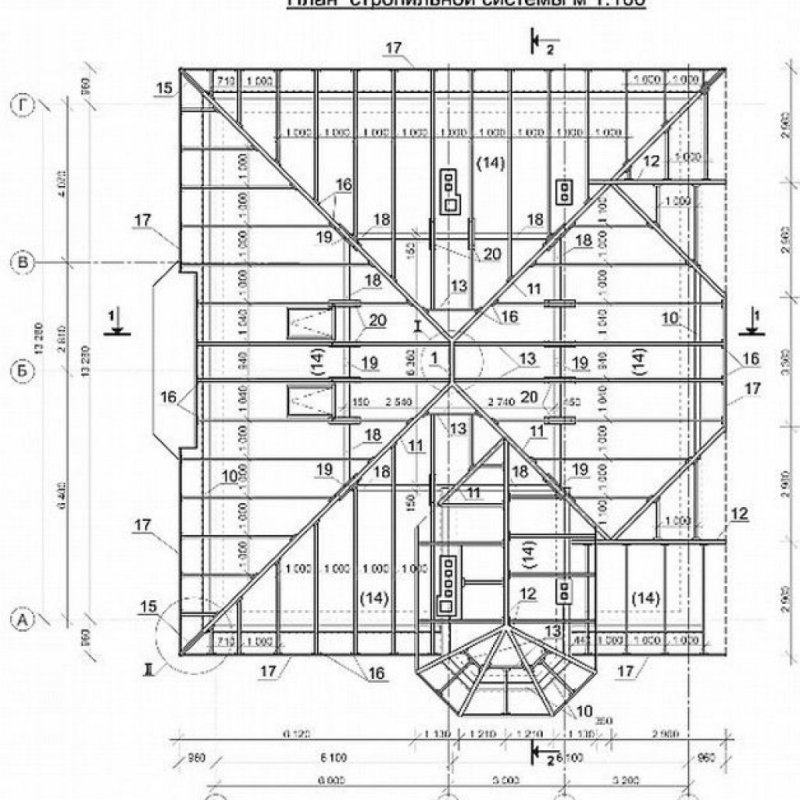

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Вернуться к оглавлению

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

• Чертеж примыкания крыши к парапету;
• Чертеж примыкания крыши к парапету без прижимного профиля;
• План используемой крыши;
• План соединения скатов;
• План ливневой канализации;
• Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.

Вернуться к оглавлению

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

• Экономия материалов;
• Простота монтажа;
• Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
• Отличная сопротивляемость порывам ветра;
• Плохая сопротивляемость скапливанию атмосферных осадков;
• Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

• Относительно невысокая цена;
• Привлекательность по сравнению с односкатной крышей;
• Отличная сопротивляемость атмосферным осадкам;
• Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов.

Рассмотрим достоинства четырехскатной крыши:

• Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
• Оригинальный внешний вид;
• Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
• Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак.

Обсудим и недостатки четырехскатной крыши:

• Сложность монтажа, если сравнивать ее с двухскатной крышей;
• Стоимость вальмовой крыши выше двухскатной;
• Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Чертежи крыши: полувальмовая, четырёхскатная

Дата последнего изменения:

23 сентября 2017

Время на чтение:

8 минут

1932

На заключительном этапе возведения дома наступает ответственный момент — обустройство крыши, от качества которой будет зависеть не только срок ее эксплуатации, но и всего здания в целом. А также то, насколько комфортным будет проживание в доме хозяев. А для этого обязательно должен быть план кровли дома. Чертеж кровельной конструкции поможет правильно организовать строительные работы, сделать в итоге привлекательную, надежную крышу.

В этой статье

• Требования к чертежам для крыш
• Наиболее востребованные кровельные конструкции
• Односкатная крыша
• Двухскатная крыша
• Вальмовая крыша (четырехскатная)

Требования к чертежам для крыш

На чертежах должна быть не просто схема кровельных конструкций, которые могут быть плоскими, одно-, двух-, четырехскатными (вальмовыми) шатровыми и т. д.

• При работе с чертежами должны быть обязательно учтены конструкционные особенности каждого элемента кровельной конструкции, проведены и описаны соответствующие расчеты. Обязательно производится расчет необходимого количества строительных материалов и фиксируется в проектной документации.
• Часто происходят такие ситуации, когда застройщику готовый проект крыши понравился, но он не имеет финансовых возможностей для его реализации. В результате начинается экономия на качестве стройматериала, чтобы снизить стоимость проекта в целом; соответственно, степень надежности такой крыши значительно снижается.
• Не рекомендуется самостоятельно вносить какие-либо изменения в готовый проект крыши, так как над ним работали профессиональные проектировщики, архитекторы с большим опытом создания подобных строительных проектов и учли множество различных моментов, которые неизвестны рядовому монтажнику.

Какая будет возведена крыша, насколько эффективно она будет защищать дом от различных воздействий внешней среды — зависит от выбора самого владельца. При реализации любого строительного проекта нужно уделять внимание всем без исключения этапам проведения монтажных работ, начиная с проектирования и заканчивая укладкой кровельного покрытия, обустройством системы отвода дождевых вод.

Наиболее востребованные кровельные конструкции

Односкатная крыша

Крыши подобной конструкции являются достаточно простыми в монтаже. Их успешно используют в частном домостроении в южных регионах, в которых редко и в небольших количествах выпадают атмосферные осадки. Постройки с такой кровлей, как и с плоской, имеют общие характерные достоинства и недостатки.

Преимущества

1. Значительная экономия строительного материала, в отличие от обустройства кровель сложной конструкции.
2. Простота конструкции позволяет выполнять работы самостоятельно, без привлечения профессиональных кровельщиков.
3. Небольшой вес крыши не требует усиления фундаментного основания, несущих стен дома, соответственно, ощутима экономия на стройматериале.
4. Хорошая устойчивость к ветровым нагрузкам.

Недостатки

1. Способствуют скапливанию атмосферных осадков.
2. Имеют не очень привлекательный внешний вид.

Чтобы сделать чертеж крыши, нужно определиться со следующими параметрами: размерами здания, типом кровельного материала, который будет использоваться для перекрытия здания. Высота системы стропил будет зависеть от уклона кровли. Но при этом нужно учитывать возможность выхода кровельной системы за пределы стен из-за особенностей конструкции самого здания.

Численность стропил будет зависеть от размеров дома. Стропильный шаг — от сечения используемого пиломатериала. Провисание системы стропил под весом кровельного покрытия, например из металла, можно предотвратить дополнительными элементами усиления — ригелями, подкосами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Выбирая наиболее оптимальные чертежи для обустройства односкатной кровли, нужно проследить, чтобы в них была отражена полная информация обо всех без исключения элементах конструкции. Дополнительно к чертежам должны прилагаться методики крепления отдельных деталей кровельной конструкции — как к самому зданию, так и между собой. В таком случае простота сборки односкатной крыши обеспечена.[/wpsm_box]

Двухскатная крыша

При помощи двухскатной кровельной конструкции обустраивают большинство частных домов, прочих зданий, даже крытый металлический мангал. Достаточно большую популярность конструкция завоевала благодаря таким достоинствам, как:

1. Относительно небольшая стоимость проекта.
2. Более привлекательный внешний вид, в отличие от плоских или односкатных крыш с небольшим уклоном ската.
3. Прекрасная устойчивость к атмосферным осадкам.
4. Простота выполнения кровельных работ.

В стропильную систему входят сами стропила, мауэрлат, дополнительные усиливающие балки, коньковый брус. Чертежи крыш двускатной конструкции, к которым предъявляются жесткие требования, дополнительно учитывают подпорки, подкосы, прогоны.

Двухскатные кровли бывают разных видов, поэтому могут отличаться конструктивно. Например, более сложен чертеж двухскатной конструкции для домов с мансардой.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно! При создании проектов кровель двухскатной конструкции для домов, построенных в северных районах, для которых характерны обильные осадки в зимний период, рекомендуется планировать обустройство более крутых скатов, чтобы снег не задерживался на крыше, а также усиление стропильной системы.[/wpsm_box]

Вальмовая крыша (четырехскатная)

Загородный дом благодаря четырехскатной кровле имеет более эстетичный внешний вид. Такая кровельная конструкция полностью обтекаемая и способна выдержать любые ветровые нагрузки. Такие крыши называют вальмовыми из-за наличия в конструкции торцовых скатов — вальмов, которые имеют треугольную форму.

Преимущества четырехскатных (вальмовых) конструкций:

1. Полное отсутствие сопротивления ветровым порывам. Благодаря этому достоинству такие кровельные конструкции нашли широкое применение для перекрытия домов, расположенных в регионах, где преобладают сильные ветры.
2. Вальмовая, полувальмовая крыша имеет достаточно оригинальный, привлекательный внешний вид.
3. Фасад здания благодаря такой кровельной конструкции полностью защищен от влияния атмосферных осадков.
4. Под четырехскатной (вальмовой) крышей можно обустраивать вместо чердака жилое помещение.

Недостатки вальмовой конструкции:

1. Сложность проведения кровельных работ, требуется привлечение опытных строителей.
2. Такая крыша обходится намного дороже, если сравнивать с двухскатной кровлей.
3. При проектировании мансардного помещения могут возникать определенные трудности. Из-за наличия четырех скатов на чердаке получается меньше свободного пространства, чем при обустройстве двухскатной кровельной конструкции.

Обустройство вальмовой кровли или полувальмы требует предварительного создания проекта, тщательного проведения всех необходимых расчетов конструкции, наличия чертежей. Проект должен содержать данные об особенностях региона, необходимых строительных материалах, их количестве и общей стоимости. Также в проект такой кровли должен входить расчет площади готовой кровли.

Для проектирования четырехскатной кровельной конструкции, а также создания чертежа кровли, требуются определенные знания. Соответственно, лучше к этому делу привлечь специалиста, чтобы в результате возвести не только красивую, но и максимально надежную, долговечную крышу из металла, мягкой черепицы или другого материала.
