4х скатная крыша – устройство, плюсы и минусы, виды, проектирование, расчет нагрузок, этапы строительства

Помимо того, что четырехскатная кровля сама по себе прочна и устойчива, ее вид существенно усиливает архитектурно-дизайнерские свойства даже самого простого дома. Однако построить ее намного сложнее, чем другие распространенные виды крыш. Разберем, что собой представляет 4х скатная крыша, каковы ее основные плюсы и минусы, какие разновидности существуют, в чем состоят особенности проектирования и расчета ее конструкции, а также из каких основных этапов состоит ее строительство.

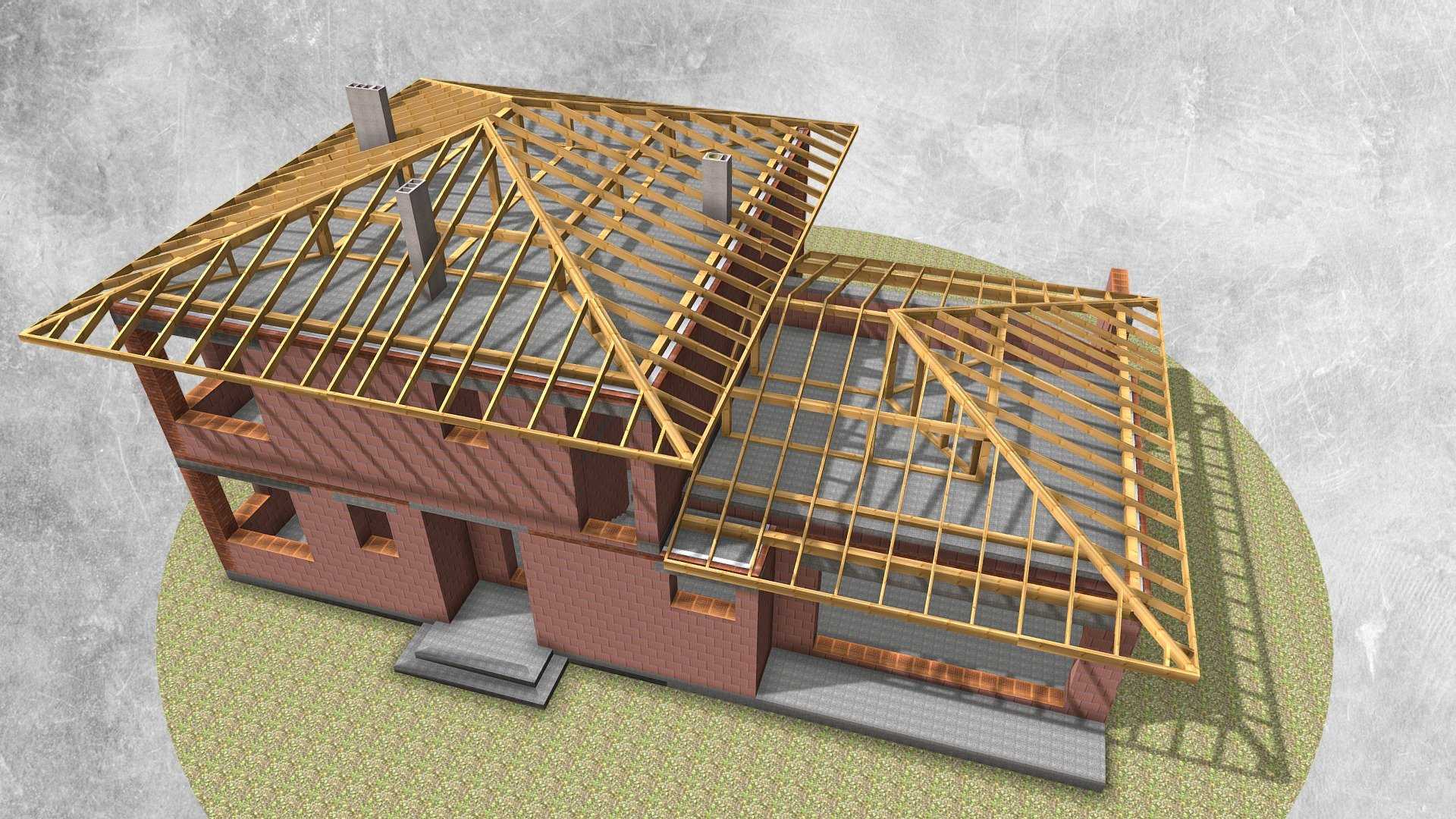

Схема каркаса 4-скатной кровли над частным домомИсточник ytimg.com

Четырехскатная кровля – устройство, плюсы и минусы

Кровли, образуемые соединением 4-х скатов, объединяются под одним общим названием – четырехскатные. В зависимости от формы скатов и их взаимного расположения существует несколько вариантов таких крыш.

Основополагающие разновидности – это шатровая, все скаты которой вершинами сходятся в одной точке и имеют форму треугольника, и вальмовая, два ската которой представлены в форме трапеций, а другие два – треугольниками.

Среди главных плюсов кровли рассматриваемого типа выделяются:

  • Отсутствие вертикально расположенных фронтонных плоскостей. Это существенно повышает аэродинамическую устойчивость конструкции, что особенно актуально при сильных порывах ветра. Благодаря этому шатровую крышу можно вообще строить независимо от розы ветров в конкретной местности.
  • Минимальный наклон скатов. Такая особенность четырехскатной крыши позволяет расширить прикладное значение ее стропильных свесов. Например, выступ кровли можно расширить настолько, что она будет не только эффективно защищать стены и фундамент дома, но и прилегающую площадь, где можно обустроить веранду, навес, террасу и т. д.
4-скатная крыша с широкими свесамиИсточник build-experts.
ru
  • Привлекательный вид. Дом с 4-скатной кровлей привлекателен с точки зрения архитектурного дизайна.

При этом крыша данной модификации не лишена специфических недостатков:

  1. Сложность конструкции. Для расчета, проекта и строительства требуются определенные навыки, опыт и мастерство.
  2. Существенный расход кровельного материала. Кровля и так достаточно обширная, и к этому еще добавляется технология ее покрытия, которая предполагает подрезку материала в местах соприкосновения скатов.
  3. Недостаточное подкровельное пространство. Под классической вальмовой или шатровой крышей не хватает места для обустройства полноценной мансарды или чердачного помещения.
Совет!
Если под 4-скатной кровлей планируется обустраивать мансарду, окна могут быть полностью вертикальными. Такое расположение убережет помещение от протекания во время дождя и придаст дому стильное оформление, особенно если в качестве материала покрытия используется шифер или металлочерепица.
Четырехскатная крыша с вертикальными фронтонами-проемами под балконИсточник stroy-okey.ru

Разновидности

Различают 4-ре основных разновидности кровельных конструкций рассматриваемого типа:

  • Классическая.

Классической принято называть кровлю с двумя парами различных скатов – треугольных и трапециевидных. Другое ее наименование – вальмовая. Подходит под основание прямоугольного сечения.

Характерной деталью вальмовый крыши является конек, образуемый верхами трапециевидных скатов. К нему по бокам примыкают вершины треугольных скатов – вальм.

Шатровая модификация четырехскатной кровли имеет форму правильной геометрической фигуры. Это 4-ре равнобедренных треугольных плоскости, соединенных вершинами в одной точке.

В отличие от выше рассмотренной модификации конька такая конструкция не имеет. Однако в точке соединения обязательно есть либо опора, либо висячая ферма. Чаще всего такие крыши сооружаются над зданиями правильной квадратной формы.

Шатровая кровля для беседки во дворе домаИсточник ruflex.ru
  • Датская полувальмовая.

В сравнении с традиционной вальмовой кровлей, у полувальмовой датского типа боковые треугольные скаты как бы слегка наклонены по отношению к коньку, и срезаны. Благодаря этому в пространстве между коньком и скатом с боков возникает вертикальная плоскость, в которой устанавливается полноценное окно.

Однако существенным недостатком такой системы является и усложнение и без того не простого монтажа стропильной конструкции. Есть еще более сложная версия – когда над оконным проемом обустраивается еще один скат.

  • Голландская полувальмовая.

Данный вид четырехскатной крыши отличается от выше приведенных вариантов тем, что сочетает в себе одновременно и вертикальные фронты, примерно до середины высоты, и расположенные над ними вальмы.

Главное достоинство такой системы состоит в том, что все стропильные опоры укладываются на параллельно расположенные стены с несущей способностью. Это значительно упрощает монтаж и расширяет пространство для обустройства мансарды.

Кирпичный дом с голландской полувальмовой крышейИсточник roofs.club
На заметку! Чем больше ломанных линий в профиле сечения формы крыши, тем больше возможностей обустроить под кровлей полноценное жилое пространство. Однако тем сложнее и дороже обойдется сооружение такой конструкции.

Проект, расчет нагрузок

Начало строительства крыши для частного дома должно всегда начинаться с разработки проекта. В нем должны быть отражены следующие основные моменты:

  • Чертеж с указанием параметров.
  • Площадь кровли.
  • Необходимое количество материалов для покрытия.
  • Нагрузки на стропильную систему.

За основу для расчетов берутся реальные значения величин уже построенной стеновой коробки и планируемые габариты кровли с учетом боковых свесов. Разберем особенности этой процедуры проектирования и расчетов более детально.

Особенности проектирования

На стадии разработки проекта четырехскатной крыши решается следующий ряд задач:

  • Угол наклона скатов. Варьируется в широком диапазоне – от 5 до 60 градусов. В условиях сильных ветров и малого количества осадков задается минимальный уклон. Напротив, при большом значении дождей и снегопадов наклон делается максимальным.
В условия повышенной ветрености крыша изготавливается с минимальным уклоном скатовИсточник ytimg.com
  • Тип кровельного материала. При угле наклона скатов не выше 17-18 град. оптимальный выбор – рулонное покрытие.
  • Расчет площади сечения стропил. Зависит от многих факторов – вес каркаса, утепляющего пирога, кровельного материала, нагрузки от осадков и ветра, уровень наклона.
  • Шаг между элементами каркаса.
  • Тип стропил – наслонные или висячие.
  • Необходимость включения укрепляющих элементов – затяжек, раскосов.
Обратите внимание! На стадии проектирования должны быть учтены все мелочи – вплоть до того, подойдут ли строительные материала стандартного размера, или в ходе монтажа придется их допиливать.

Расчет нагрузок на стропила

В расчете параметров нагрузок, действующих на стропильную систему частного дома, учитывается два рода факторов:

  1. Регулярные. К ним относится вес основных частей конструкции – кровельного материала, обрешетки, контробрешетки, стропил, прогонов.
  2. Переменные. Это в первую очередь ветер и осадки, особенно в зимний период.
Толщина и количество элементов стропильной системы подбирается в соответствии с расчетной нагрузкойИсточник ytimg.com

Согласно СНиП, средняя величина расчетного параметра нагрузок на стропила составляет порядка 170-190 кг/м². Причем его значение может возрасти до полутонны в сезон обильных снегопадов. При этом средняя прибавка за счет ветра по тем же данным – 30-40 кг/м².

Поэтому стропильную систему 4-х-скатной крыши чаще всего изготавливают из сухих сосновых, лиственничных, еловых брусков или досок. В среднем берутся образцы сечением 5х10, 5х15, 5х20 см, без ущерба в структуре. Иногда при необходимости для усиления прочности в конструкцию добавляются металлические элементы.

Расчет площади крыши

Определение площади крыши имеет решающее значение в правильном расчете как строительного материала для каркаса, так и кровельного покрытия. Поэтому крайне важно как можно точнее вычислить эту величину. При этом должен соблюдаться следующий ряд требований:

  • Учитывается площадь дополнительных элементов кровли – мансардных окон, дымоходов и вентканалов.
  • Протяженность ската считается от нижней точки конька до верхней линии карниза.
  • Добавляется 5% к длине парапетов, брандмауэров и свесов.
Перед началом кровельных работ должна быть точно рассчитана площадь покрытияИсточник ytimg.com
  • Принимается во внимание тип кровельного покрытия, так как каждая его разновидность имеет свои нормы расхода.
  • При использовании рулонных покрытий или битумной черепицы длина скатов сокращается как минимум на 0,7 м.
Рекомендация! Рулонные кровельные материалы идеальны в качестве покрытия для кровли сложной геометрии. Укладываются они быстро и легко независимо от формы поверхности основания.

Четырехскатная крыша: особенности стропильной системы и этапы монтажа

Особенности расчета кровельных материалов

Бюджет строительства четырехскатной крыши существенно повышается в силу особенностей укладки кровельного материала. В местах соединения скатов кровельное покрытие достаточно сильно срезается, и уже не может использоваться в монтаже, что и без того увеличивает расходы. Поэтому при выборе необходимо учитывать также следующие особенности и самого типа покрытия и его укладки:

Для правильного расчета покрываемой площади требуется знать точные размеры сооружения и ширину свесов. Исходя из этих данных, величина покрытия вычисляется по следующей формуле:

  • Длина дома складывается с двойной шириной свесов.
  • Полученное значение умножается на сумму ширины здания и двойной ширины свесов.
Укладка шифера на 4-скатную кровлюИсточник ytimg.com
  • Далее полученная величина умножается на косинус угла свесов.

Ввиду того, что шиферные листы монтируются внахлест, его потребуется на 5% больше расчетного значения.

  • Металлочерепица.

При расчете необходимого количества металлочерепицы потребуется такой ряд данных:

  1. Длина карнизных свесов по всей окружности дома.
  2. Протяженность конька.
  3. Габариты здания.
  4. Длина различных элементов кровли.

Монтаж металлочерепицы на четырехскатную крышу предполагает до 15% дополнительного расхода на прирезку, что необходимо учитывать при расчете материала.

  • Рулонные материалы.

Расчет для рулонных и иных мягких материалов выполняется по аналогии с шифером. При этом также учитываются расходы на дополнительные элементы – ендову, конек и проч.

Этапы изготовления 4-х-скатной кровли

Изготовление 4-скатной кровли – процедура достаточно технически сложная и под силу только опытным специалистам. Однако в качестве примера рассмотрим основные этапы технологии сооружения самой простой классической версии – вальмовой крыши.

На газобетонном основании мауэрлат крепится на предварительно залитые в ж/б-каркас анкераИсточник kakpostroit.su

Балки перекрытия и мауэрлат

Первое, что необходимо сделать перед началом возведения стропильной системы, это проверить, насколько геометрически правильно сделаны стены дома. Они должны быть параллельны. Однако если отклонение по углам превышает 2-3 см, потребуется вносить корректировку в стропильную систему – за счет изменений длины элементов.

Балки потолочного перекрытия могут устанавливаться непосредственно на мауэрлат либо в специальную нишу, расположенную ниже и специально обустроенную. Такой подход дает возможность высвободить дополнительное место и расширить подкровельное пространство.

Схема устройства и крепления стропил 4-скатной кровли на доме из блоковИсточник inside-lighting.ru

Обустройство мауэрлата для четырехскатной крыши подчиняется следующим правилам:

  1. Стены из ячеистых бетонов обязательно увенчиваются ж/б-поясом с армировкой. В ходе его заливки монтируются анкера для крепления бруса.
  2. Стены из кирпича окантовываются 1-2 рядами с закладкой между кирпичами деревянных элементов.
  3. К стене из бруса или бревен мауэрлат крепится непосредственно на последний венец.

Сам мауэрлат изготавливается из бруса сечением около 150 х 150 см. Между собой отдельные бруски соединяются в единую систему по технологии косых врубок. Далее они усиливаются металлическим крепежом.

Видео-пример изготовления вальмовой кровли:

В зависимости от требований прочности, предъявляемых к конструкции, для балок перекрытия берутся различные пиломатериалы – от досок 50 х 150 до бруса 100 х 200 см. Расстояние между балками подбирается, исходя из габаритов теплоизолирующего материала. В среднем, это 50-70 см.


Четырехскатная крыша для беседки: преимущества, проектирование, монтаж

Опорные прогоны

В стандартной ситуации, когда стеновую коробку ровно посередине перекрывает мощная центральная балка перекрытия, опорные прогоны устанавливаются непосредственно по центру. Таким образом проекция конька приходится ровно на балку. При этом в большинстве случае данный элемент перекрытия монтируется на центральную несущую стену – расположенную ровно по середине между боковыми стенами.

Однако бывает ситуация, когда дом был выполнен по другому проекту – на равном расстоянии друг от друга и боковых стен устанавливаются две внутренние перегородки с несущей способностью. В таком случае вносятся существенные корректировки в план стропил четырехскатной крыши – обустраивается опорная система под названием «табуретка». В отличие от первого варианта, она включает два ряда равно удаленных от центра опор.

Видео-инструкция по изготовлению вальмовой крыши:

Изготовление и монтаж стропил

Когда конструкция опорной рамы в том или ином варианте готова, можно приступать к изготовлению и монтажу стропил. Сначала устанавливаются боковые стропила – те, которые идут под боковые скаты. При изготовлении стропильной системы первая стропилина всегда используется в качестве шаблонной. Поэтому ею промеряются и выравниваются места всех остальных.

Необходимое количество стропил и их размеры рассчитываются на стадии проекта. Их параметры зависят от угла скатов, а также постоянных и периодически возникающих нагрузок. Монтаж каждой стропилины обязательно сопровождается проверкой на ровность и соответствующий угол. Что крайне важно, иначе кровля будет неровной, не получит заданных аэродинамических и прочностных характеристик.

Видео о том, как правильно запиливать стропила для вальмовой крыши:

После поочередной установки боковых стропилин, выполняется монтаж боковых или диагональных элементов – образующих вальмовые скаты. Далее между боковыми и диагональными стропилинами устанавливаются дополнительные стропила подходящих размеров.

Установка кровельного покрытия

В завершении устройства стропильной системы четырехскатной кровли выполняется контробрешеточный каркас – причем нужный только для 4-х-скатных крыш, застилаемых металлочерепицей или шифером. Под укладку мягкой кровли его наличие необязательно. Ширина элементов обрешетки и расстояние между ними должны отвечать требованиям технологии укладки конкретного материала.

Важно! В качестве материала для стропильной системы допускается использовать бруски или доски из хвойной породы древесины. Они не должны включать повреждения, трухлявые участки, изгибы, трещины и прочие дефекты. От этого будет зависеть соответствие крыши расчетной прочности.

Видео-проект изготовления шатровой крыши:


Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Коротко о главном

Четырехскатной называется кровля, образуемая соединением 4-х скатов. Существует две основные ее модификации – шатровая и вальмовая. Главные плюсы крыш такого типа – отсутствие фронтонов, минимальный угол скатов и привлекательный дизайн. Недостатки связаны со сложностью монтажа, малым подкровельным пространством и большим расходом кровельного материала.

Существует 4 разновидности крыш с 4-мя скатами:

  • Классические вальмовые.
  • Шатровые.
  • Голландские полувальмовые.
  • Датские полувальмовые.

Каждая из них имеет свои особенности конструкции, технологию возведения и специфику эксплуатации. Устройство 4-скатной крыши начинается с проектирования. Оно включает выбор типа конструкции, угла наклона скатов, расчет нагрузок, площади и подбор материала покрытия. Технология монтажа включает 4-ре основных этапа – создание балок перекрытия и мауэрлата, формирование опорных прогонов, производство и установку стропил, покрытие кровельным материалом.

Проекты домов с 4 скатной крышей.

Одноэтажный дом с вальмовой крышей

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

  • Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
  • Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм. ).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей


Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

  • Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
  • Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
  • Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
  • Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
  • Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
  • Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

  • Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
  • Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
  • Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
  • Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

  • Общее число скатов;
  • Углы наклона конструктивных элементов;
  • Форма;
  • Тип материала покрытия;
  • Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях. Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

  • Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
  • Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
  • Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
  • Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
  • Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

  • Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
  • Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
  • Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
  • Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

  • Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
  • Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
  • Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
  • Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
  • Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
  • В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

  • Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
  • Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
  • Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

  • Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
  • Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой . Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению . Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

  • Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
  • Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
  • Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
  • Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
  • Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
  • Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
  • Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

Почему на Юге России все крыши четырехскатные, а на Севере — двускатные? | БЛОГ СТРОИТЕЛЯ

Вспомнилось мне тут на днях мое путешествие на Кубань. Это было примерно #год назад  Тогда у меня возник вопрос, но я не решился обсуждать его в блоге. А сейчас все же хочется поговорить об одной особенности построек на юге – о крыше домов.

Двускатные современные крыши на Севере страны я строю. Фото автора.

Двускатные современные крыши на Севере страны я строю. Фото автора.

Год назад мы с семьей ездили на отдых на море. Но решили, что совершим поездку не только по курортным городам, но и заедем в различные станицы и другие небольшие поселения. Ведь каждый регион нашей страны – это всегда особенно! Это другая культура, другие люди. А жизнь в городе и в деревне даже одного и того же региона – это всегда «небо и земля».

Я в силу своей профессии знакомился не только с менталитетом людей, но и рассматривал дома. Очень много в кубанских станицах домов как новых, так и старых. Они выстроены из разных материалов. Одни дома могут быть совершенно непохожи на другие. Но большинство из них объединяло одно – четырехскатная крыша. Практически на всех домах – крыши имеют именно 4 ската. Такого нет на севере страны. И сразу возник вопрос – ПОЧЕМУ?!

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Я даже у местных жителей спрашивал. Но оказалось, что многие из них даже не задумывались об этом! Так делали раньше, так делают сейчас! С одной стороны – это просто стиль и своеобразная дань традициям. Но есть ли в этом практический смысл?

Я знаю, что у меня очень много читателей, как из Южных, так и из Северных регионов! Было бы очень интересно послушать ваше мнения, ваши знания! Делитесь!

А я выскажу свои мысли. Возможно, они ошибочны! Если это так, буду рад, если меня исправят!

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Вернемся в историю. В северных регионах всегда был лес. Мощный и крепкий. Именно из него и строили большую часть домов. Дома были из крепких бревен хвойных пород деревьев, а крыша, как правило, тоже — древесная тесовая.

На Юге же строили «мазанки». Это дома из тонкой древесины, на которую сверху наносилась глина для того, чтобы постройка была более крепкой, прочной, долговечной.

Прочность южной «мазанки» была значительно ниже, чем рубленых древесных северных домов. Поэтому требовалось более равномерное распределение нагрузки на стены дома. Четырехскатная крыша это обеспечивала.

Дом в туристическом комплексе — казачьей станице «Атамань»

Дом в туристическом комплексе — казачьей станице «Атамань»

Вторая версия – погодные условия. Снег – на Севере. Ветра – на Юге. На Юге они действительно другие. А степная местность усиливает их воздействие на постройки.

Снег легче сходит и очищается с высокой острой двускатной крыши. Но при сильном ветре двускатную крышу и сорвать может. А пологая четырехскатная крыша легче выдержит ветра, но вот выдержит ли нагрузку от снега — неизвестно!

Что скажете? Есть у кого-то версии, почему на Севере преобладают крыши двускатные, а на Юге – четырехскатные?

Читайте так же: Газопровода и близко нет, а я отапливаю дом газом! — Как отапливать дом газом без подключения к магистральным сетям?

Присоединяйтесь к нашему чату по ссылке — «Блог Строителя — чат» либо к нашему чату в Telegram ! Там Вас ждет неформальное общение, ответы на любые вопросы, увлекательные задачки и позитивные эмоции!

URSA TERRA Скатная крыша — характеристики и плотность

Эти несложные правила помогут качественно произвести работы по утеплению и звукоизоляции помещений и позволят избежать многих ошибок при работе с материалами TERRA.

Перевозка

При перевозке TERRA защищайте материал от дождя, снега и возможных повреждений. При погрузке в автомобиль или кузов фургона не сжимайте упаковки с материалом. Также не следует чрезмерно перетягивать материал крепежными веревками и прочими транспортными приспособлениями. Это связано с тем, что материал в упаковке уже находится в сжатом состоянии, и дополнительное сжатие может привести к ухудшению восстанавливаемости его толщины. Упаковки с плитами укладывайте в кузове автомобиля горизонтально. При переноске не рекомендуется брать материал за открытый край упаковки на торце. Это может привести к преждевременному повреждению упаковки.

Хранение

При хранении защищайте материал TERRA от воздействия атмосферных осадков. Храните материал в упакованном виде в крытых сухих помещениях либо под навесом. При хранении под навесом на улице не кладите упаковки на землю, а располагайте их на паллетах. Упаковки плит укладывайте в горизонтальном положении.

Распаковывание

Вынимайте материал из упаковки непосредственно перед использованием на месте работ. Это значительно снизит риск повреждения материала. Упаковку можно использовать для защиты материала от загрязнения при раскладке на стройплощадке или в качестве пакетов для сбора строительного мусора.

Монтаж

При работе с материалом рекомендуется надевать перчатки и защитную спецодежду; при укладке материала над головой рекомендуется также надевать защитные очки. Эти требования безопасности одинаковы для всех минераловатных утеплителей (стекловолокно, каменная вата, шлаковая вата) и служат, главным образом, для защиты от пыли, возникающей при работе с материалом. Нарезайте материал острым длинным ножом на твердой поверхности. Не используйте затупленные ножи, т. к. это может привести к «вырыванию» волокон материала и снижению его качества.

При установке материалов в конструкцию следуйте рекомендациям, указанным на нашем сайте, либо рекомендациям производителей теплоизоляционных систем. Используйте только те марки материала, которые рекомендованы для применения в определенной конструкции.

Стандартная толщина материалов TERRA составляет 50 мм. При этом требуемая толщина теплоизоляции в конструкции может составлять 100, 150 или 200 мм. Для получения необходимой толщины укладывайте материал в несколько слоев. Например, для получения толщины 150 мм можно уложить материал толщиной 50 мм в 3 слоя. Узнать, какая толщина теплоизоляции необходима, можно с помощью нашего калькулятора.

При монтаже укладывайте изоляционные материалы плотно друг к другу и к основанию. При укладке плит в несколько слоев стыки плит рекомендуется располагать с перехлестом — так, чтобы плита следующего слоя перекрывала стык плит предыдущего слоя не менее чем на 10 см. Это позволит избежать сквозных щелей и «мостиков холода». При установке в каркас ширина материала должна быть на 1–2 см больше, чем расстояние между элементами каркаса в свету. Тогда материал удерживается в каркасной конструкции за счет сил упругого распора, возникающих при сжатии стекловолокна.

Завершающие работы

После окончания работ и перед уборкой отходов материала опрыскайте место проведения работ водой. Это уменьшит содержание пыли в воздухе при уборке. Уборку лучше проводить с помощью вакуумного пылесоса. Для сбора отходов материала и прочего строительного мусора можно использовать оставшуюся от утеплителя упаковку.

Одноэтажный дом с вальмовой крышей и гаражом. Дома с четырехскатной крышей проекты

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель


Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома


Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш


Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.


Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом


Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей


Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А — единая крыша;
  • Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В — скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей


В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

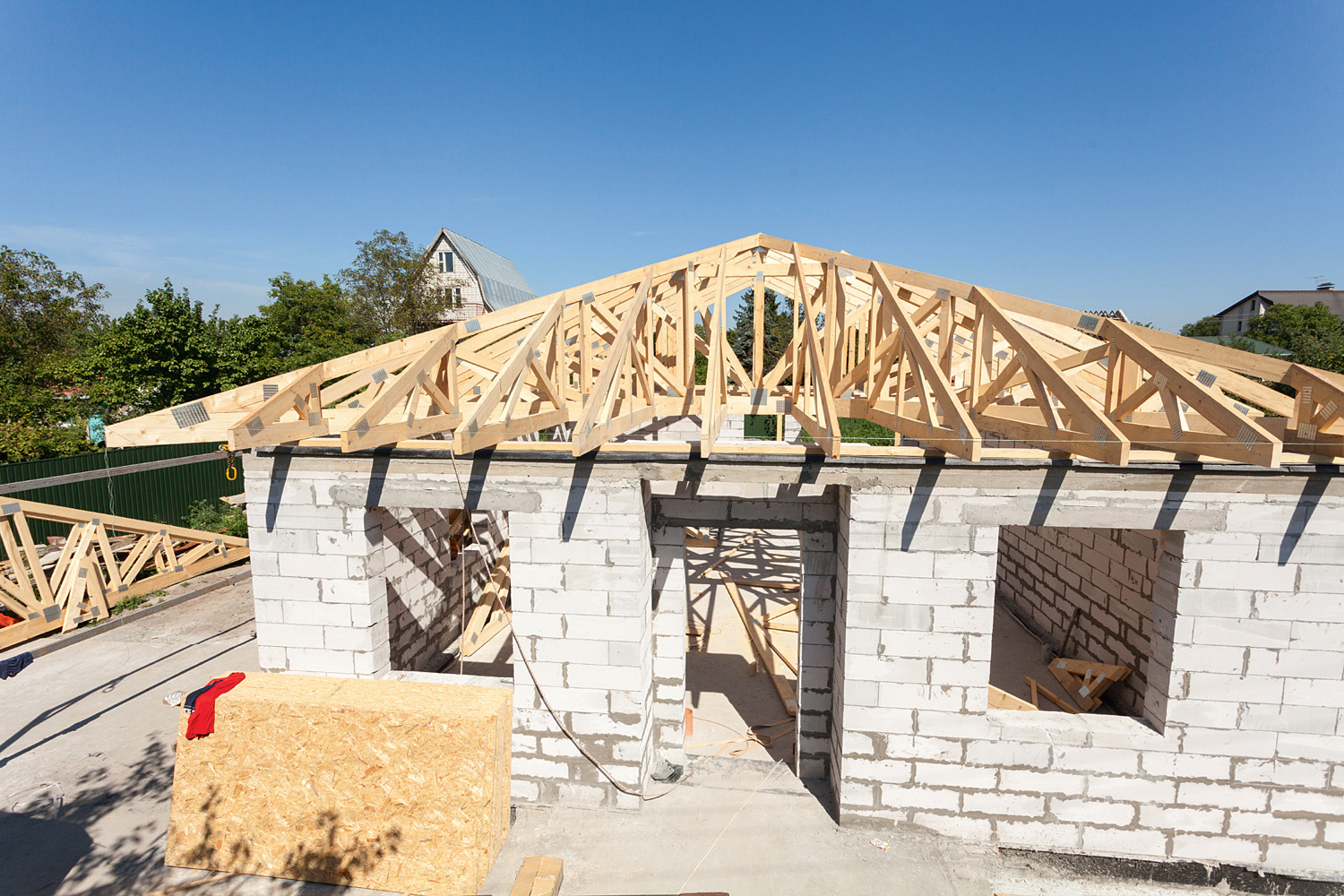

Видео стропильной системы дома с газобетона:

Заключение


Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

В статье пойдет речь о том, какие преимущества имеют проекты домов с вальмовой крышей, какие недостатки присущи такой стропильной системе, из чего состоит ее структура, какие разновидности сегодня используют строители при возведении одноэтажных домов. Фото и видео готовых реализованных вариантов подскажут, какую крышу сделать.

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов. При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

Конструкция вальмовой кровли формируется благодаря следующим элементам:

    Конек – горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.

    Скаты – верхняя часть конструкции здания, которая защищает строение от непогоды.

    Фронтальные свесы – участки кровли, которые помогают отводить падающие осадки от стен дома.

    Стропильная система – несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.

    Водосточная система – совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.

    Снегозадержатели (уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.

Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элемента

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.

Двухэтажные дачные дома с четырехскатной крышей и балконом

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

Видео описание

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

Видео описание

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:

Обобщение по теме

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

Проекты одноэтажных домов с 4х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

  • Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
  • Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
  • Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:


Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Скатная крыша для современных домов

Высокая двускатная крыша. ФОТО | С УДОВОЛЬСТВИЕМ

Что такое уклон крыши?

Шаг крыши — это число, указывающее, на сколько дюймов поднимается крыша на каждые 12 дюймов. Он измеряет крутизну крыши и получается путем деления вертикального подъема на горизонтальный пролет.

Примером уклона крыши является «угол 8/12», что означает подъем крыши на 8 дюймов на каждые 12 дюймов внутрь к вершине. Это уклон 33,7 градуса.

Скаты крыши предназначены для отвода снега с крыши и предотвращения возможного обрушения крыши.Высокие места идеально подходят для регионов с сильным снегопадом, а низкие места лучше всего подходят для засушливых районов.

Наклонная крыша

Крыши с уклоном более 10 градусов называются скатными. Существует три типа скатных крыш: низкоскатные, обычные и высокие скатные крыши.

Низкоскатные крыши имеют уклон менее 4/12 (33,3%) и их сложно обслуживать, поскольку для предотвращения протечек требуются специальные материалы.

С другой стороны, обычные крыши имеют уклон от 4/12 до 9/12 (33.от 3% до 75,0%) и являются самыми простыми в создании и обслуживании. Это самые распространенные типы скатных крыш.

Высокие крыши часто варьируются от 10/12 до 12/12, но могут достигать 21/12 (175%).

Типы скатных крыш

Существуют различные типы скатных крыш в зависимости от уклона, эстетики, экологических соображений и количества наклонных поверхностей. Они содержат:

  • Односкатная крыша
  • двойная крыша
  • Дак Пара
  • Закрытая парная крыша
  • прогон крыши
  • Крыша воротника

1.Односкатная крыша

Односкатная крыша, также известная как односкатная крыша, представляет собой простейшую форму скатной крыши только с одной скатной поверхностью. Это просто крыша с уклоном в одну сторону.

Односкатная крыша состоит из двух частей: стропила и балок. Стропила представляют собой равносторонний треугольник, поддерживающий кровельный материал параллельно материалам обшивки потолка.

Удлиненная ферма может быть усилена балкой для предотвращения прогиба фермы.

Балки — это небольшие горизонтальные куски дерева или металла, образующие со стропилами угол 90 градусов.Они предназначены для обеспечения надежной поддержки стропил для увеличения прочности и долговечности.

Из-за своей простоты односкатная крыша дешева в строительстве, поскольку для нее используются стандартные материалы, что делает ее одним из наиболее распространенных типов крыш для подвалов, гаражей и зернохранилищ.

2. Двойная крыша

Также известная как двухскатная крыша, это наиболее широко используемая двускатная крыша в мире. Это просто комбинация двух односкатных крыш, каждая из которых направлена ​​в противоположную сторону.

Изготавливаются из легких стропильных ферм, широко известных как стропила.

Двухскатная крыша состоит из двух частей: прогона и стропила. Прогоны — это балки, которые защищены под стропилами в точке между козырьком и стеновой пластиной. Они помогают сузить стропила, делая конструкцию более экономичной.

СВЯЗАННЫЕ: 3 типа плоских крыш для домов

Двойные крыши с уклоном от 45 до 60 градусов обеспечивают отличный дренаж для домов в регионах с сильными дождями и снегопадом.

Как и односкатная крыша, двойная крыша проста в установке и обслуживании.

3. Тяга крыши

Пара крыш состоит из пары стропил, которые наклонены вверх от противоположных стен, чтобы встретиться на коньке посередине. Две фермы работают как два рычага, которые соединены вверху, отсюда и название «спаренная крыша».

При сооружении двухскатной крыши к обеим несущим стенам крепятся стеновые плиты, после чего на центральном коньке закрепляется коньковый элемент.Один конец основных стропил кладут на коньковый элемент, а другой конец опирается на стеновые пластины.

Покрытие наносится на прогоны, расположенные поверх основных ферм.

Крыши

Link легкие, простые в сборке и идеально подходят для площадок с максимальным пролетом 3,7 метра. Они в основном используются в гаражах, подвалах и домах с низким пролетом между столбами.

4. Закрытая соединительная крыша

Крыши с закрытыми соединителями аналогичны крышам со стыками, только ноги обычных стропил соединены горизонтальной балкой, известной как стыковочная балка.

Горизонтальные полосы крепятся к стропилам и стеновым пластинам, чтобы обычные стропила не расползались и не выступали из стены.

Закрытые сдвоенные крыши обеспечивают дополнительное треугольное пространство, которое можно использовать для хранения.

5. Кровельный прогон

Крыши с прогонами имеют прогоны – горизонтальные балки, используемые для несущей конструкции крыши. Прогоны используются как в деревянных, так и в стальных рамных конструкциях для поддержки настила или облицовки крыши.

Использование прогонов распространено в предварительно спроектированных металлических кровельных системах, а также в старых стоечно-балочных и более поздних методах каркасной конструкции.

Одно из больших преимуществ использования прогонов заключается в том, что они позволяют создавать различные формы и дизайны кровельного материала. Вы можете легко сделать свою крышу плоской, наклонной или конусообразной.

6. Воротниковая крыша

Крыша с воротником похожа на пару сплошных крыш, только вместо горизонтальной балки в ней используется полоса воротника.

Хомут – это горизонтальная балка, прибитая к стропилам выше ножек стропил – почти посередине.Их не следует монтировать более чем на треть или половину подъема кровли от стеновой плиты.

На крышах с увеличенными пролетами применяют натяжные ремни для предотвращения провисания стропил из-за чрезмерного веса кровельного покрытия.

Воротниковые крыши используются в ситуациях, когда свободный пролет составляет от 4,4 до 5 метров.

Читать дальше…

Справка AppliCad – Измерение шага по изображению

Этот инструмент Измерение по изображению  является альтернативой инструменту для измерения уклона, который находится в разделе Построить крышу > Измерить уклон по изображению , и обычно используется для измерения уклона строения со стороны улицы.На самом деле это применимо только в том случае, если у вас есть хорошее качество «квадратного» рельефа или изображение просмотра улиц . Если у вас есть только изображения наклонных , вы должны использовать версию Construct Roof > Measure Pitch , и это необходимо сделать до того, как вы начнете моделировать крышу.

При выборе кнопки […] рядом с полем Уклон в диалоговом окне Параметры крыши по умолчанию отображается диалоговое окно, показанное ниже. Здесь вы можете определить уклон крыши, используя полевые замеры, где расстояние откоса — это расстояние вверх и над крышей (то есть длина от конька до карниза x 2), а расстояние по горизонтали — это длина между линиями карниза.Выберите «Рассчитать», и программа определит угол наклона крыши, выберите [OK], и угол наклона будет введен в поле шага.









Если вы полностью заполняете предложение по изображениям, таким как Google® Maps и Google® Streetview, то вы можете определить уклон крыши по изображению Streetview. (Изображение должно быть сохранено в папке …\User , чтобы его было легко найти, и это нужно сделать заранее.)

Нажмите кнопку, Измерить по изображению . Отображается следующее диалоговое окно, которое ждет, когда вы выберете изображение из определенного места или из буфера обмена. После выбора или вставки выберите Set Org . кнопку, чтобы задать угол линии карниза – в данном случае правый край карниза. Затем выберите Base Pt (базовая точка) и нарисуйте линию, как показано ниже.

Следуйте подсказкам в информационном поле этого диалогового окна.

Далее выберите Hgt. Пт. (высота точки) и выберите точку изображения, ближайшую к вершине гребня. Рисуется линия и определяется угол наклона, как показано ниже.

Выберите [ OK ], и заданный уклон будет введен в поле уклона диалогового окна «Крыша по умолчанию». При необходимости вы можете округлить его в большую или меньшую сторону до целого числа.

Оцифровка аэрофотоснимка — односкатная крыша

Тот же процесс можно применить к аэрофотоснимкам.Три шага: 1 Включите образ; 2 Масштабируйте изображение и рабочую область; и 3 начать оцифровку.

Выберите Включить подложку , а затем вставьте из буфера обмена или откройте сохраненный файл.

Масштабная модель с использованием общего размера, полученного из инструментов поставщика аэрофотоснимков. Программное обеспечение пытается сделать все ортогонально, поэтому, чтобы установить общее измерение в самой широкой части здания, удерживайте нажатой клавишу Control (Ctrl) для измерения вне сетки.





Оцифруйте первую строку, снова удерживая клавишу Ctrl , чтобы вставить линию вне сетки; затем щелкните правой кнопкой мыши [ Cancel ] и выберите [ Close ]. Это вызовет диалоговое окно «Закрыть метод», которое предоставляет возможность повторно выровнять оси оцифровки с последней оцифрованной линией. Выберите функцию «Выровнять оси с последней линией». Плоскость построения выровнена, и вы можете продолжить оцифровку.

Оцифруйте периметр и, когда вы дойдете до предпоследнего угла, щелкните правой кнопкой мыши ([Отмена]), и вам будет предложено закрыть контур; выберите Закрыть квадрат . Отображается диалоговое окно Roof Defaults, и вы устанавливаете тип Roof как Single Slope и требуемый уклон. В данном случае это ноль.

Выберите [ OK ], и вам будет предложено ввести линию подачи. Эта крыша абсолютно плоская, поэтому выберите [ Продолжить ]. И работа завершена. Обратите внимание, что значок CPL повернут и перемещен. Это произошло, когда мы выровняли оси.



Типы скатных крыш (Руководство по проектированию)

Здесь мы делимся нашим руководством по проектированию типов скатных крыш, включая информацию о различных категориях, углах, шагах для различных типов крыш, о том, как определить уклон и идеальные материалы.
Крыши были одним из важнейших структурных компонентов зданий с самого начала цивилизации. Он обеспечивает уединение и защищает конструкцию здания и его обитателей от неблагоприятных условий.

При проектировании и строительстве крыши необходимо учитывать несколько конструктивных параметров, наиболее важным из которых является водоотвод. Хорошая конструкция крыши требует тщательного изучения всех влияющих аспектов и применения различных кровельных материалов.

Вы можете определить дизайн водостока по уклону крыши, который должен быть предусмотрен, что делит крыши на две категории: плоские крыши и скатные или наклонные потолки.

Что такое скатная крыша?

Скатные крыши — это крыши, которые спускаются от центрального конька в один, два или более сегментов (в зависимости от конструкции). Скатные крыши традиционно были деревянными, но современные технологии строительства позволяют использовать бетон с деревянным покрытием в качестве поверхности опалубки.

Скатные крыши обеспечивают адекватный дренаж по сравнению с другими вариантами, что делает их идеальными в местах, где часто бывают дожди и снегопады.

«Уклон» или крутизна крыши рассчитывается путем деления ее вертикального подъема на ее горизонтальный пролет.

Односкатная крыша

Односкатная крыша имеет только одну поверхность и обычно используется для покрытия террас; тем не менее, сейчас он широко используется в современной архитектуре над жилищами. Эта крыша также является наиболее рентабельной, поскольку ее проще всего построить.

Односкатные крыши заслуживают внимания, особенно для тех, кто живет в ветреных местах. Помните, что чем больше уклон крыши (угол), тем меньше ветровая, снеговая и дождевая нагрузка.

Двухскатная крыша

Самый распространенный тип кровли – двускатная. Двухскатная крыша образует треугольник из двух поверхностей, соединенных наверху коньком.

Две поверхности крыши поддерживаются несущими стенами, в результате чего образуются треугольники, известные как фронтоны. Во фронтонах часто делают окна, пропускающие естественный свет.

Главное преимущество этой крыши в том, что она имеет наименьший выступ, что позволяет устанавливать различные кровельные покрытия.

Двухскатные крыши бывают двух видов: симметричные и асимметричные. Самый популярный вариант – симметричный. Это идеальный треугольник, так как все его поверхности равны.

Угол наклона крыши

Уклон крыши — это соотношение, выражающее уклон крыши. Однако на всех скатных крышах нет единого стандарта уклона крыши.

Существуют такие факторы, как кровельные материалы и местные условия, которые помогают определить допустимый диапазон шагов для конкретной конструкции.

Вертикальный «подъем» крыши на аналогичное горизонтальное расстояние, называемое «пробегом», используется для расчета уклона крыши. Отношение показывает, насколько крыша поднимается на каждый фут ее пробега. Шаг предполагает пробег в фут или 12 дюймов.

Шаг 4/12, например, представляет собой крышу, которая поднимается на 4 дюйма на каждые 12 дюймов пробега.

Уклон крыши от 30° до 50° очень эффективен для обеспечения защиты от непогоды, адекватного отвода воды, максимальной теплоотдачи и хорошей вентиляции.Однако этот угол наклона не всегда достижим в таких проектах, как расширение дома.

В ледяном климате углы наклона крыши могут быть полезными или разрушительными, в зависимости от расположения. Наклонная крыша может выдерживать больше структурных нагрузок, чем плоская крыша.

Плоская крыша под тяжестью снега обрушивается значительно медленнее, чем наклонная крыша. В заснеженной местности плоская крыша – не лучший вариант.

Стандартный уклон крыши

Шаг крыши, который чаще всего используется, находится в диапазоне от 4/12 до 9/12.Крыши с малым уклоном имеют незначительный уклон и характеризуются уклоном менее 4/12.

Плоские крыши определяются как крыши с уклоном менее 2/12, даже с небольшим наклоном. Крутые крыши имеют уклон более 9/12.

Минимальный уклон крыши

Наименьший уклон крыши составляет 1/4:12, что соответствует подъему 1/4 дюйма и длине 12 дюймов. Сборная кровля или специализированная синтетическая кровля — единственные варианты для такого небольшого шага.

Крыши с малым уклоном не следует использовать на крытых верандах рядом с деревьями или в местах с сильным дождем, чтобы предотвратить скопление мусора и воды на поверхности крыши.

Минимальный уклон крыши для черепицы

Как насчет таких свойств, как скатная крыша 3/12, если 4/12 и выше считаются типичными, а 2/12 считаются минимальными? На этих промежуточных участках мы устанавливаем черепицу, но вы должны соблюдать особые меры предосторожности при укладке.

Все формы черепицы требуют наличия уклона для эффективного функционирования. 2/12 — минимальный критерий.

минимальный уклон крыши
для металлической крыши

Без применения герметика внахлест минимальный уклон для металлических крыш без пайки и с нахлестом составляет 3 единицы по вертикали и 12 единиц по горизонтали (уклон 25%).

При нанесении герметика внахлест минимальный уклон составляет 1/2 единицы по вертикали на 12 единиц по горизонтали (уклон 4%).

Вы должны наносить герметик внахлест в соответствии с инструкциями по установке, предоставленными сертифицированным производителем. Системы крыш со стоячим фальцем должны иметь минимальный уклон 1/4 по вертикали на 12 единиц по горизонтали (уклон 2%).

Минимальный уклон крыши для снега

Крыши в снежном климате должны иметь минимальный уклон 10°. Крыша с более крутым уклоном быстрее сбрасывает снег.

В то время как угол крыши помогает сбрасывать снег, добавление слишком большого количества углов для более эстетичного внешнего вида может привести к структурным проблемам со сбрасыванием снега зимой. Вода и сильный снег должны быстро стекать с крыши.

Уклон плоской крыши

Крыши с уклоном от 1° до 10° считаются плоскими крышами. Плоские крыши не совсем плоские. Хотя он кажется горизонтальным, обычно он имеет минимальный уклон 1/4 на каждый фут.

Этот наклон позволяет воде стекать с крыши и от конструкции, предотвращая повреждения.

Крыша с малым уклоном

Низкая крыша имеет уклон менее 22°. Стандарт традиционно предписывает минимальный уклон крыши 20 °; однако теперь доступны более низкие частоты тона, если это необходимо, благодаря современным разработкам.

Поскольку из-за недавних ограничений по планированию увеличилось количество людей, достраивающих свои дома, производители вложили средства в производство крыш с малым уклоном, чтобы удовлетворить этот спрос.

Крыши с малым уклоном являются фантастической альтернативой плоским крышам, поскольку они позволяют воде надежно стекать, не скапливаясь и не попадая в конструкцию.

Крутая скатная крыша

«Крутая крыша» — это любая крыша с отношением подъема/уступа более 4:12.

Чрезвычайно крутая крыша (ESR) имеет более чем 12:12, вплоть до прямой вертикальной плоскости, и архитектурно имеет «драматический наклон».

Нижние навесы, мансарды, А-образные рамы и крыши Carpenter Gothic или Victorian Gothic Revival являются наиболее распространенными типами крыш, которые вписываются в эту группу.

Крыши с крутыми скатами создают очевидные трудности при строительстве и ремонте.В то время как первоначальные цены на строительные материалы/работу/оборудование (MLE) могут быть непомерно высокими для большинства бюджетов, стоимость их замены является самой шокирующей.

Композитный показатель MLE увеличивается в невероятной степени при удалении, очистке и повторном нанесении войлочной мембраны и гонта для очень крутых крыш.

Как определить уклон крыши

Сомнительно, чтобы вы знали, как рассчитать уклон вашей крыши, если вы не работаете в строительстве или ранее не работали на крыше. Эта информация полезна при ремонте различных домов, но она необходима, если ваш следующий проект «сделай сам» касается крыши.

Существует несколько способов определения уклона крыши. Вам понадобится только рулетка, спиртовой уровень и калькулятор. Имея в руках эти инструменты, все, что вам нужно, — это доступ к вашему чердаку и некоторые базовые математические знания.

• Для начала определите длину рулетки или спиртового уровня на вашей крыше. Пробег — это расстояние между вершиной вашей крыши и стеной в горизонтальной плоскости.

• Следующим шагом является расчет подъема. Подъем — это расстояние между вашей вершиной и стеной конструкции.

• Для касательной разделите высоту от длины (тангенс = высота ÷ длина)

• Затем разделите единицу на длину касательной.

• Наконец, умножьте этот результат на 180/π, чтобы определить уклон вашей крыши.

ПОМНИТЕ: Уклон крыши = (1 ÷ Тангенс (Подъем ÷ Длина))*180/π

Существуют различные варианты проработки презентации онлайн и в рамках приложений для смартфонов, которые являются более удобной альтернативой карандашам и бумаге. Для использования этих калькуляторов вам потребуются те же измерения подъема и пробега, что и при ручных расчетах.

Некоторые из них более продвинуты и могут определить уклон вашей крыши, просто взглянув на картинку. Приложение VELUX Roof Pitch, доступное как для iPhone, так и для Android, является опцией.

Однако использование этих калькуляторов имеет определенные недостатки. Если угол вашей камеры или окружающее освещение не оптимальны, то фотосъемка может пойти не так.

Можете ли вы устроить террасу на скатной крыше?

Ничто не сравнится со спокойным днем ​​на балконе на крыше.С террасы на крыше открывается великолепный вид, не выходя из собственного дома, независимо от того, живете ли вы в городской зоне или в центре сельской местности.

Тем не менее, создание настила на крыше самостоятельно может быть затруднено, особенно если ваша крыша наклонная. Есть важные вещи, которые следует учитывать, такие как структурная целостность и дополнительный вес колоды.

Опорные балки, конструкция настила и материал настила являются тремя наиболее важными компонентами настила крыши.Балки — это то, что позволяет построить ровную крышу на наклонной крыше. Для этого жизненно важного компонента используйте самую прочную древесину, какую сможете найти.

Лучший кровельный материал для крыши с малым уклоном

Для крыш с малым уклоном доступны те же материалы, что и для «обычных» крыш (а может и больше). Вариантов с большим уклоном меньше, но небольшие уклоны не являются проблемой.

Вот несколько примеров:

Сборная кровля – часто известная как битум и гравий (состоит из чередующихся слоев битума и армирующей ткани и покрыта гравием)

Факельная кровля – мембрана однослойная уложенная с герметизацией швов огнем

Кровля из ЭПДМ – тип резиновой кровли, которая приклеивается или механически присоединяется к поверхности крыши.

Фальшфальцы в фальцевой металлической кровле – фильтрация воды вниз через желобообразные ендовы; изготавливается из стали или алюминия.

Битумная черепица – сопоставима с рулонной кровлей; однако они поставляются в больших рулонах. Он бывает разных цветов и стилей, а иногда и без кожуры.

Дополнительные сведения см. в нашей статье о различных типах черепицы на этой странице.

Типы скатных крыш и услуги

Почти каждая крыша, которую вы видите, является скатной.Уклон крыши обычно выражается как величина подъема (увеличение по вертикали в дюймах) на каждый фут горизонтального расстояния. Например, если крыша поднимается на 6 дюймов при горизонтальном перемещении на 12 дюймов, это обозначается как шаг 6:12, что означает, что она поднимается на 6 дюймов на каждые 12 дюймов горизонтального измерения.

Типичный уклон кровли составляет 4:12 или 5:12, поскольку они хорошо дренируют, экономичны в использовании материалов и безопаснее ходить. В старых домах уклоны, как правило, более крутые, часто превышающие 9:12.Скатные крыши идеально подходят для кровли многоквартирных домов в Фениксе, а также для любой кровли ТСЖ в Фениксе.

Черепица, черепица, шифер и металл — все это отличные варианты для скатных крыш. Черепица, как правило, является наиболее экономичной в установке, за ней следуют плитка, тряска, шифер и, наконец, металл.

Значительные факторы для рассмотрения на крыше Материал Выбор:

  • Вес
  • Прочность
  • Начальные Стоимость
  • Расширенная стоимость
  • Эстетика
  • Энергоэффективность

Вес

Вес

Почему вес? Что ж, различные типы кровельных материалов весят больше или меньше, а фермы и кровельные листы должны быть рассчитаны на то, чтобы удерживать, по крайней мере, количество кровельного материала, установленного на крыше.Металлы, как правило, самые легкие, за ними следуют черепица, затем щебень, шифер и черепица. Металлическая кровля может весить всего один фунт на квадратный фут, а черепица может весить до 12 фунтов на квадратный фут. Это оказывает значительное влияние на затраты на монтаж кровли, поскольку конструкция крыши будет стоить дороже, если она рассчитана на больший вес. Кстати, при ремонте это важный вопрос. Во многих старых домах есть фермы, предназначенные для удержания веса черепицы. Если необходимо установить кровельную черепицу, может потребоваться обширная реконструкция, чтобы выдержать вес плитки.Кроме того, плитка, отлитая из песка (сделанная вручную и высушенная на солнце), во влажном состоянии действует как губка, сначала впитывая влагу, а затем высвобождая ее за пределы впитывающей способности. Деревянные коктейли также удерживают воду. Удержание воды увеличивает вес кровельной системы. Если ваша крыша нуждается в ремонте или других услугах, мы с гордостью предлагаем восстановление крыши в Фениксе и прилегающих районах по всей Аризоне.

Долговечность

Как долго вы хотите, чтобы ваша кровельная система прослужила? Черепица может прослужить от 10 до 40 лет в жару Феникса, в то время как тряска высыхает и может стать пожароопасной в течение нескольких лет после установки. Сланец очень прочен, но может треснуть, если по нему ходить. Бетонная плитка без проблем прослужит десятилетиями, требуя лишь замены подложки с течением времени. Металлические крыши также очень долговечны.

Первоначальная стоимость

Выбор материала повлияет на стоимость вашей крыши. Черепица, как правило, является наиболее экономичным вариантом, за ней следуют черепица, шифер, шифер и металлические крыши. Все отличные продукты. Однако есть компромиссы. Факторами являются вес, простота установки, теплопередача и внешний вид.Ваша первоначальная стоимость является важным фактором, но она не должна быть решающим фактором при выборе кровельного материала.

Дополнительные расходы

Обслуживание крыши может быть проблемой для любой системы крыши. Идеальная кровельная система практически не требует обслуживания. Правильно установленная система на скатной крыше потребует минимального обслуживания в течение всего срока службы, поскольку в районе Феникса нам не приходится бороться ни со снегом, ни со льдом. Однако солнце влияет на срок службы кровельной системы.Древесная стружка высыхает и становится хрупкой, черепица высыхает и скручивается, а плитка и металлическая подложка могут крошиться. Критической проблемой является промежуток времени от установки до повторной кровли или капитального обслуживания.

Эстетика

Скатная крыша является важным компонентом внешнего вида строения. Люди хотят, чтобы их дом или коммерческая недвижимость выглядели привлекательно. Тип и цвет материала играют важную роль во внешнем виде дома. В зависимости от производителя, гарантии, цвета и способа укладки существуют ценовые категории внутри каждого типа материала.

Энергоэффективность

Представьте, что делает черная черепица в жаркий день. Он передает тепло на ваш чердак, что приводит к тому, что ваш кондиционер работает сверхурочно, чтобы компенсировать это. И наоборот, через деревянную тряску передается мало тепла. Даже черепичная крыша может быть энергоэффективной, если она установлена ​​по системе с двойными рейками. Металл передает тепло, но также быстро остывает после захода солнца. Хотя кровельная система может передавать тепло, это можно компенсировать установкой жестких изоляционных плит под кровельной системой или установкой дополнительной изоляции и вентиляции на чердаке.

Большинство крыш не имеют достаточной чердачной вентиляции. Подумайте о собственном чердаке. Если бы вы поднялись туда, температура была бы такой же, как температура наружного воздуха? В большинстве случаев она будет намного выше. Более высокие температуры на чердаке указывают на отсутствие надлежащей вентиляции. Просто увеличив количество вентиляции в чердачном помещении, вы можете снизить температуру чердака и соответствующий приток тепла в конструкцию под ним. Между прочим, более низкая температура на чердаке также поможет сохранить подстилающий слой (водяной барьер) под вашей кровельной системой.

Еще вопросы? Пожалуйста, позвоните нам, чтобы один из наших оценщиков встретился с вами и оценил вашу ситуацию. Мы здесь, чтобы помочь вам защитить и повысить ценность вашей собственности.

Скатная крыша. Проектирование зданий

Скатная крыша — это крыша, которая скатывается вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10°; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80. Для получения дополнительной информации см. Плоская крыша.

В руководстве по моделированию Национальной методологии расчета (NCM) (для зданий, не являющихся жилыми домами в Англии) издание 2013 г., опубликованное Департаментом по делам общин и местного самоуправления (DCLG), считается, что скатная крыша представляет собой «крышу с уклоном более 20 градусов и меньше или равно 70 градусам – если шаг больше 70 градусов, это следует считать стеной.

Два основных метода строительства скатных крыш :

Существует также ряд других каркасных конструкций, таких как крыши с портальным каркасом.

Существует несколько различных типов скатных крыш :

Односкатная крыша – это крыша, имеющая наклон от одной стороны здания (или его части) к другой. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , двухскатная крыша состоит из двух бревен (стропил), опирающихся друг на друга и связанных в верхней части.

Для получения дополнительной информации см. Парная крыша.

Добавив потолочные балки, отрезок бруса, идущий горизонтально между стропильными ногами, к форме парной крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращающая прогиб стены наружу и увеличивающая потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Замкнутая парная крыша.

Поднимая высоту потолочных балок выше, чем нижняя часть стропил, воротная крыша позволяет частично возводить верхние помещения в подкровельном пространстве, что приводит к некоторой экономии за счет небольшого уменьшения высоты наружных стен и, следовательно, количества нужна кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Чтобы увеличить потенциальные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных расходов, можно использовать прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша из прогонов.

Фермы

позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было принято иметь две фермы, однако в зависимости от нагрузки можно было использовать и больше.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильной фермы известна как ферма Fink или W.Он состоит из стропила, включающего в себя растягивающие и сжимающие элементы в форме буквы W. Это стропильное ферменное стропило может иметь пролеты до 12 м и может быть рассчитано на множество различных углов наклона.

Для получения дополнительной информации см. Стропильная ферма.

Наиболее распространенными видами покрытия для скатных крыш являются:

Для получения дополнительной информации см. Кровельные покрытия.

Нужен совет по сооружению опоры для скатной крыши (Очень длинный рассказ, восемь фото.

) | BackYard Chickens Нужен совет по модернизации наклонной крыши над моей существующей ChickArena.

Наклонная крыша, которую мы использовали в течение последних пяти лет, имеет недостаточно большой уклон, чтобы дождь и снег могли легко стекать.

Нам нужно заменить его или каким-то образом перепроектировать, построить и установить так, чтобы он имел гораздо больший наклон.

Пластиковые панели крыши легко снимаются, обнажая поддерживающие «рейки» с зубчатыми верхними краями:

ФОТО № 1

Проблема в том, что мы не можем подняться туда, чтобы выполнить какую-либо работу.Нам придется работать на земле или на рабочем столе в патио, чтобы построить все необходимое. А затем каким-то образом мы вдвоем поднимем его на 2 x 4, которые проходят поверх проволочного потолка, спереди назад по всей конструкции. См. ФОТО № 4 .

Крыша, как она есть сейчас:

ФОТО № 2

ChickArena представляет собой прямоугольную конструкцию размером 9 x 15 футов, обрамленную вертикальными планками 2 x 4 [окрашенными в желтый цвет], расположенными на расстоянии трех футов друг от друга. Горизонтальные 2 x 4 (окрашены в желтый цвет) расположены у основания и вверху желтых вертикалей со всех четырех сторон корпуса, а дополнительные 2 x 4 [окрашены в белый цвет] проходят по потолку корпуса спереди назад.См. ФОТО 3 и 4.

Жесткая проволочная ткань выстилает внутренние стороны и верхнюю часть шкафа и надежно привинчивается к дереву, образуя четыре стены и потолок.

Три деревянные рейки лежат над фурнитурным тканевым потолком, идя крест-накрест слева направо. Один находится в передней части конструкции, один посередине и один ближе к задней части ChickArena. Передняя планка имеет размер 2 x 8, стоящая на ребре, средняя планка — 2 x 6, а задняя — 2 x 4. Уменьшение высоты трех планок позволяет накладным прозрачным пластиковым панелям крыши склон.См. ФОТО № 5.

Панели крыши представляют собой фестончатые прозрачные гофрированные пластиковые панели, лежащие поверх обрешетки. Панели удерживаются на месте с помощью съемных грузов, поэтому я могу снимать панели для очистки два раза в год.


ФОТО № 3

На следующих двух фотографиях вы можете видеть обрешетку с зубчатыми «горизонтальными пластиковыми закрывающими планками», прикрепленными к верхней части каждой обрешетки.
Вот он, наполовину построенный, пять лет назад:


ФОТО №4

На следующем фото панели все на месте и видно уменьшающийся размер досок обрешетки.Мы больше не используем алюминиевые поводки для крепления панелей, но вы можете увидеть тот, который мы использовали в то время. Вот что представляет собой этот белый объект, перекрывающий переднюю часть панелей крыши:

.
ФОТО № 5

Каждая из этих зубчатых закрывающих планок представляет собой просто зубчатое ложе, на котором лежат зубчатые панели крыши. Производитель пластиковых кровельных панелей поставляет планки в качестве монтажного приспособления. Вот фото четырех полосок в оригинальной упаковке:


ФОТО № 6

Вот фото тканевого потолка внутри ChickArena:


ФОТО № 7

Курятник представляет собой переделанный пластиковый игровой домик, стоящий отдельно в центре ChickArena.

Нам необходимо, чтобы новая конструкция была достаточно жесткой и прочной, чтобы выдерживать нагрузку от дождя и снега без провисания панелей между опорами. Это неизбежно приводит к протечкам, и мне приходилось подвешивать ведра, висящие внутри ChickArena, чтобы поймать потоки дождя и таяния снега.

Кроме того, деревья наверху постоянно роняют листья, ветки, фундук, желуди и грязь на панели крыши. Каждые несколько месяцев я взбираюсь по шестифутовой лестнице и использую самый прочный шланг, чтобы попытаться очистить все это.Но уклон крыши должен быть выше, чтобы облегчить сток. Панели хорошо перекрывают друг друга при первой установке, но из-за недостаточной прочной поддержки снизу появляются зазоры и протечки. Я не хочу герметизировать какие-либо панели друг к другу, потому что тогда я не смогу их снять и отнести для очистки.

Крыша должна быть чистой и прозрачной, чтобы солнечный свет попадал на ChickArena. У кур там много тени от деревьев, поэтому им нужно как можно больше дневного света сверху. Чем больше количество световых часов, тем выше их яйценоскость.


ФОТО № 8

Есть идеи?

🔨 Как построить беседку со скатными стропилами

Введение и требования к пиломатериалам

Эта беседка представляет собой монолитную конструкцию, состоящую из забетонированных в землю стоек 100х100 (4х4), стоек 100х50 (2х4). ) стропила и рейки 50х50 (2х2).

Общая высота составляет 2200 мм (88 дюймов), хотя ее можно изменить, а площадь основания (общая площадь на земле) составляет 1100 мм (44 дюйма) x 700 мм (28 дюймов).

Шаг (угол, наклон) стропил (от горизонтали) 18,4°.

То есть: подъем 1 к 3 (или 1/3) означает, что стропила возвышаются на 1 единицу измерения на каждые 3 единицы измерения по горизонтальной плоскости (прогону).

В Соединенных Штатах шаг дается в дюймах, при этом пробег (горизонтальная плоскость) составляет 12 дюймов, а подъем является отношением к этому. В этом случае уклон стропил
будет дан как 4″ подъема на 12″ прогона, что по-прежнему равносильно подъему 1 из 3 или 18. 4°.

Примечание: Если вы предпочитаете более крутую крышу, есть еще один аналогичный план с верхом под углом 45°. Чтобы увидеть , нажмите здесь

Требования к пиломатериалам

Используйте пиломатериалы, подходящие для наружных работ. Можно использовать как гладкую (точеную, обработанную), так и шероховатую древесину. Это просто вопрос личных предпочтений.

Вам понадобится….

  • 4 стойки 100 мм x 100 мм (4″x4″) длиной 2400 мм (8 футов).
  • 2 шт.: балки 100 мм x 100 мм (4″x4″) длиной 1000 мм (40″).
  • 2 блока: 100 мм x 100 мм (4″x4″) длиной 500 мм (20″).
  • 3 из: 75 мм x 25 мм (1″x3″) стропильные скобы длиной 600 мм (24″).
  • 6 из: стропил 100 мм x 50 м (2″x4″) длиной 900 мм (36″).
  • 14 шт.: планки 50 мм x 50 мм (2″x2″) длиной 1000 мм (40″).
  • 16,5 м (55 футов) квадратного упора 25 мм x 25 мм (1″x1″) для удержания решетчатой ​​панели.
  • 2 решетчатые панели размером примерно 1550 мм x 500 мм (62″x20″).

Планы

Планы беседок

Инструкции по строительству

Стойки для столбов беседки
    Для достаточно твердого основания
    сделайте отверстия размером 350 мм (14 дюймов) и глубиной 600 мм (24 дюйма).
  • Размеры см. на плане вала.
  • Забетонируйте стойки 100 мм x 100 мм (4″x 4″) на месте.
  • На этом этапе стойки длиннее требуемой длины.
  • Подождите до следующего дня, пока бетон немного затвердеет, прежде чем обрезать верхние части стоек до необходимой высоты.
  • Отличное описание того, как установить (расположить) столбы, смешать и залить бетон, поставить столбы и обрезать верхушки столбов, можно найти в статье Строительство садовой беседки.

Отметьте кривые на балках
  • Вырежьте две балки длиной 1000 мм (40″) из заготовки 100 мм x 100 мм (4″x4″).
  • Отметьте арку радиусом 100 мм (4 дюйма) на концах обеих балок.
  • Это можно сделать, сделав поворотный рычаг из 120-миллиметровой (5″) деревянной полосы.
  • Вбейте небольшой гвоздь в рычаг на 100 мм (4″) вверх от конца, пока он не будет выступать с другой стороны.
  • Вбейте выступающую часть гвоздя в балку на высоте 100 мм (4″) от конца и немного от края.(См. рисунок.)
  • Рука должна вращаться, используя гвоздь в качестве оси.
  • Держите карандаш на конце поворотного рычага, чтобы отметить кривую.
  • Проделайте это с обоими концами обеих балок.

Вырежьте кривые и прикрепите балки
  • Вырежьте кривые.
  • Если у вас нет ленточной пилы, вы можете использовать торцовочную пилу, чтобы вырезать кривую, сделав несколько прямых пропилов под разными углами вокруг изогнутой линии (см. рис.1 ). Затем процесс закругления завершается наждачной бумагой и шлифовальным блоком.
  • Если у вас нет торцовочной пилы, то того же результата можно добиться с помощью ручной пилы, хотя и потребуется немного дополнительной работы.
  • Затем поместите балки поверх стоек и закрепите их на месте.
  • Угловой гвоздь (ногтевой гвоздь) через боковые стороны балок в вершины стоек.
  • Расположение см. на плане оправки.

Изготовление каркаса для решетки
  • Решетчатые каркасы (по одному с каждой стороны беседки) состоят из стоек, балок и нижних блоков.
  • Завершите решетчатые рамы, закрепив блок размером 100 мм x 100 мм (4″x4″) примерно в 1550 мм (62″) под каждой балкой.

Установите решетку
  • Цель состоит в том, чтобы зажать решетку между двумя деревянными брусками (упорами), прикрепленными к раме.
  • Каркас — стойки, балка и нижний блок.
  • В этом проекте используются квадратные упоры 25 мм x 25 мм (1″x1″).
  1. Во-первых, закрепите упоры внутри рамы только с одной стороны.
  2. Вставьте решетку.
  3. Прикрепите упоры к решетке с другой стороны (см. рисунок).
  • Здесь подробно описано, как установить решетку.

Инструкции по сборке (продолжение)

Вырежьте стропила
  • Вырежьте шесть 900 мм (36″) стропил из заготовки 100×50 (2″x4″).
  • Сделайте один конец каждого стропила изогнутым и отрежьте другой конец под углом 18,4°.
  • Размеры см. на плане вала.
    Обрежьте изогнутые концы точно так же, как обрезали концы балки.
    См. предыдущую страницу.
  • На этом этапе не беспокойтесь о том, чтобы сделать вырез в стропилах.

Соедините стропила и добавьте рейки

1. На ровной поверхности прибейте верхушки двух стропил вместе, образуя пару. Всего будет три пары стропил.

2. Прибейте распорки к каждой паре.

3. Поднимите три пары стропил на верстак (см. рисунок выше) и равномерно разложите их.
Размеры указаны на чертежах.

  • Прибейте рейки 50 мм x 50 мм (2″x2″) к стропилам. Начните первую рейку на 30 мм (1 1/4″) вниз от вершин стропил и разместите все остальные
  • 100 мм (4″) от центра к центру.

Разметьте и сделайте вырез сиденья
  • Сделайте маркер, вырезав кусок дерева размером 50 мм x 50 мм (2″x2″) длиной 1100 м (44″).
  • 1100 м (44″) — это точная ширина беседки от внешней стороны одной балки до внешней стороны другой балки.
  • Поставьте верхнюю часть беседки на ребро и поместите маркер поверх пары стропил.
  • Расположите маркер таким образом, чтобы оба конца находились на 40 мм (1 1/2″) над стропилами, а также убедитесь, что маркер находится по центру.
  • Отметьте концы маркера на стропилах и снимите маркер.
  • Проделайте то же самое с двумя другими парами стропил.
  • Все вырезы сиденья теперь помечены.
  • Вырежьте их ручной пилой.

Можно покрасить прямо сейчас
  • Гораздо проще покрасить верхнюю часть беседки, пока она еще на земле!

Закрепите верхнюю часть вала на месте
  • Теперь нужно просто поднять верхнюю часть вала на балки.
