Нужен ли предохранительный клапан в водонагревателе

Нужен ли предохранительный клапан в водонагревателе

Содержание статьи:

При обвязке накопительного водонагревателя нередко возникает вопрос, нужен ли предохранительный клапан и какую функцию он выполняет. Предохранительный клапан или как его еще часто называют «защитный клапан» служит для сбора лишней воды в бойлере.

Вероятно, за этим последует вопрос, а откуда берётся лишняя вода в водонагревателе? Из начального курса физики известно, что вода при нагревании имеет свойство увеличиваться в объёме, простыми словами, расширяться. Так вот, если на ГВС не стоит расширительного бака, то деваться «лишней» воде будет некуда, и возросшее давление может разорвать водонагреватель или фитинги, краны, которыми он обвязан.

Чтобы этого не произошло и ставится предохранительный клапан. Второй вопрос, который нередко возникает, это вопрос о том, куда ставить защитный клапан при обвязке водонагревателя. Именно об этом и будет рассказано ниже, в данной статье строительного журнала samastroyka.

ru.

Где ставить предохранительный клапан в водонагревателе

По очевидным причинам, о которых будет рассказано дальше, установка защитного клапана осуществляется только на вводе холодной воды в бойлер. Связано это с двумя основными причинами. Во-первых, таким образом, получится избежать утечки воды в общую магистраль (когда вода в ней отсутствует). Во-вторых, не допустить взрыва водонагревателя при расширении воды.

Многие почему-то путают предохранительный клапан с обратным, и устанавливают только лишь его на вводе воды в бойлер. Это грубейшая ошибка при монтаже и подключении водонагревателя, которая может привести к взрыву накопительной емкости или к поломке сантехнических изделий. Основная функция обратного клапана, это не допустить утечку воды из бойлера, в то время как предохранительный клапан, предназначен именно для сброса лишней жидкости.

В тоже время не рекомендуется устанавливать только один предохранительный клапан. Часто распространённой проблемой защитных клапанов, является их протечка.

Поэтому, в обычном порядке, перед предохранительным клапаном ставится обратный клапан, и всё это обвязуется съёмными кранами, чтобы можно было осуществлять комплексную проверку или ремонт оборудования.

Должна ли капать вода из предохранительного клапана

Если вода в водонагревателе нагревается, то, соответственно, она расширяется. А поскольку деваться ей некуда, то её излишки будут выходить через предохранительный клапан. Поэтому, да, нормальное состояние защитного клапана, когда вода нагревается, это сбрасывать её некоторое количество из накопительной емкости.

При этом неисправный клапан при нагревании воды может не пропускать воду или наоборот, сильно протекать, если вода холодная. В таком случае нужно заменить предохранительный клапан на новый. К сожалению, проверить работу защитного клапана можно только в тот момент, когда вода в бойлере нагрелась свыше 60 градусов.

Итак, что мы имеем:

  • Предохранительный клапан нельзя заменить обратным клапаном;
  • Установку защитного клапана необходимо осуществлять на вводе холодной воды в бойлер;
  • Для удобства обслуживания, необходимо предусмотреть установку запорных кранов перед и после клапана;
  • Лучше будет перестраховаться и всё-таки поставить обратный клапан перед предохранительным. Это позволит избежать утечки воды из водонагревателя, если предохранительный клапан выйдет из строя;
  • Обязательно при покупке, уточните, имеет ли предохранительный клапан, также и функцию обратного клапана.

Никогда не отказывайтесь от установки предохранительного клапана в водонагреватель.

Он выполняет практически такую же службу, как и группа безопасности на котле. Но если в закрытой системе отопления обязательно устанавливается расширительный бак, то вот при обвязке водонагревателя он отсутствует, поэтому увеличенной в объёме воде некуда уходить, только как через предохранительный клапан.

Оценить статью и поделиться ссылкой:

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

Электрические водонагреватели или бойлеры полюбились потребителям за простоту, относительную дешевизну и возможность решить раз и навсегда вопрос горячей воды в доме. Многие, устанавливая бойлеры на своих кухнях и в ванных, даже не задумываются, что они могут принести неприятности. Пользователи часто пренебрегают правилами безопасности, считая, что агрегат, работающий от электросети, совершенно безопасен. На практике, в водонагревателе встречаются серьезные проблемы, и связаны они, прежде всего, с предохранительным клапаном (ПК).

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

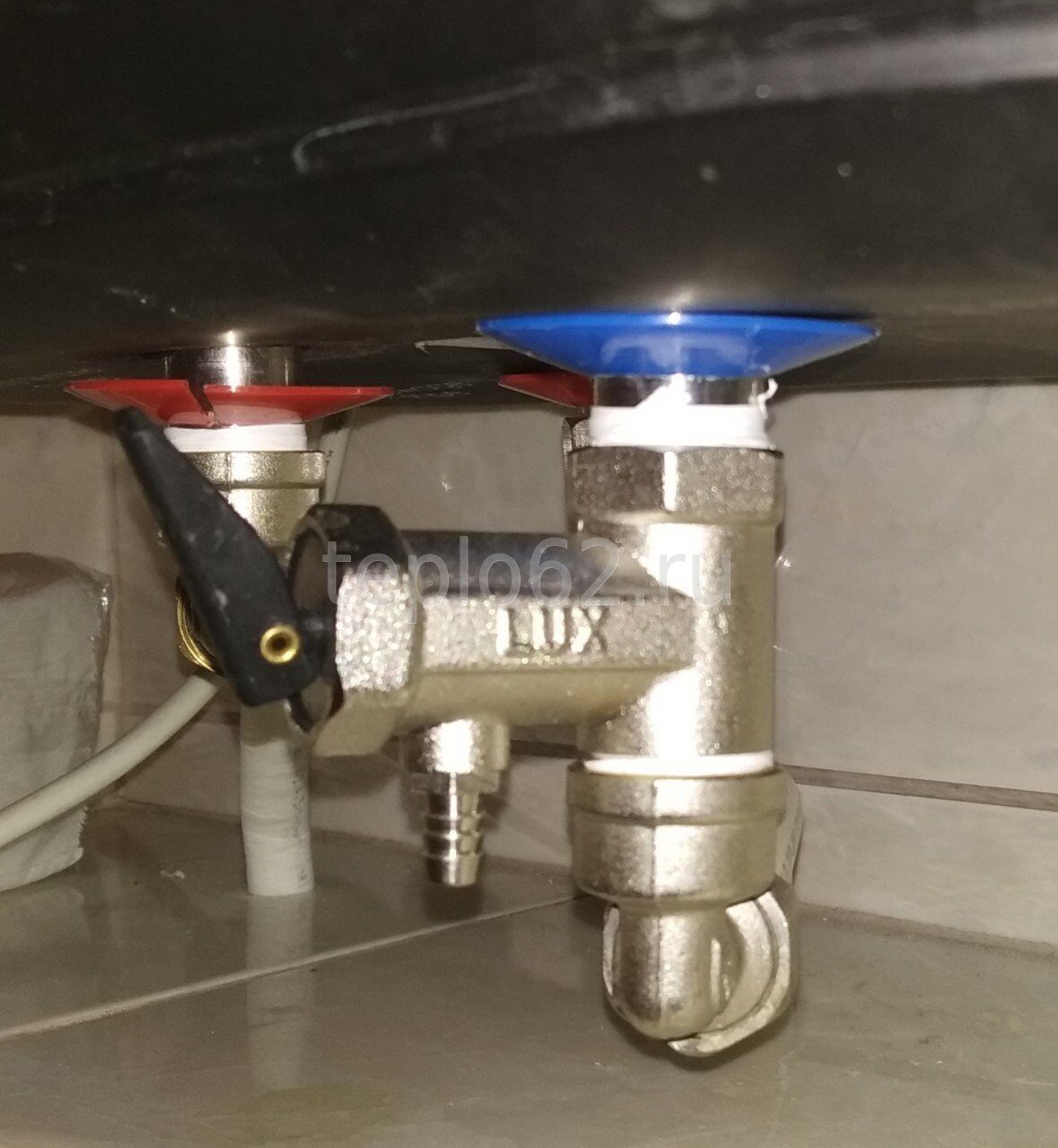

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.


Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.


Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.


Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.


Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.


С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Это интересно: ТОП лучших газовых колонок

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.


Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.


Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.


Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Рекомендации по выполнению монтажных работ

При обустройстве дренажной линии от водонагревателя, для того чтобы не разрезать канализационный трубопровод, рекомендуют использовать специально предназначенный тройник для установки стиральных машин.

Предварительно перед монтажом, клапан для бойлера косвенного нагрева осторожно продувают воздухом, с тем, чтобы удалить возможные частички мусора.

Перед первым пуском водонагревателя соединения спрессовывают с рабочим давлением среды до 10 мин в холодном режиме. В том случае, когда на стыках не появятся капельки воды, монтаж выполнен грамотно.

После наполнения водонагревателя, также в холодном состоянии нужно продиагностировать функцию защиты устройства. Проверку проводят путем небольшого нажима на флажок, на 1/4 от полного открытия.

В этом положении появляются незначительных размеров капли, а при полном нажатии появится ручеек воды, это подтверждает, что настройка у него правильная.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.


Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.


Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.


Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.


Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

  • неправильная настройка клапана;
  • чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.


Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации


Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

  • плохо настроена жесткость пружины;
  • давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществляли непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

  • необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
  • резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
  • устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

  • на насосное оборудование;
  • на водонагреватель;
  • на водомер;
  • на канализацию;
  • на отопление;
  • на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

  • Бак водонагревателя должен быть пуст.
  • Основной доступ к воде необходимо перекрыть.
  • Водонагреватель должен быть полностью обесточен.

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

  • устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
  • подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Мобильная система водоснабжения и канализации

Предотвращение обратного потока

Защитите свою воду

В интересах общественной безопасности и надежности водоснабжения Департамент охраны окружающей среды штата Алабама теперь требует от MAWSS установки устройства предотвращения обратного потока или двойного обратного клапана на стороне потребителя при каждой замене водопроводной линии и счетчика.

. Для этого могут потребоваться некоторые изменения в вашей сантехнической системе.

Если на линии водоснабжения установлен двойной обратный клапан, вода не может поступать обратно в водопровод. Это создает замкнутую систему в вашем водопроводе и может привести к скачку давления, также известному как тепловое расширение.

При нагревании воды в баковом водонагревателе она расширяется. До установки двойного обратного клапана эта вода текла обратно в водопровод. При наличии двойного обратного клапана вода остается на стороне потребителя, что может привести к повышению давления.Если давление больше, чем может выдержать ваша водопроводная система, это может привести к срабатыванию клапана температуры и давления (клапан T&P) на вашем водонагревателе, что приведет к утечке. Также существует вероятность повреждения водонагревателя, труб или другого оборудования

(см. иллюстрацию) .

Клапан температуры и давления сам по себе недостаточен для постоянной борьбы с тепловым расширением. Сантехнические нормы компании Mobile требуют установки дополнительных устройств, таких как терморасширительный бак емкостью один галлон или предохранительный клапан, который сбрасывает воду за пределы здания.Обратитесь к лицензированному сантехнику или в городской отдел инспекции сантехники, чтобы узнать, как лучше всего защитить вашу сантехнику.

Также важно проверить клапан температуры и давления, чтобы убедиться, что он работает должным образом и что выход клапана находится в зоне, которая не приведет к повреждению имущества или травмам. Пожалуйста, обратитесь к руководству по водонагревателю или обратитесь к лицензированному сантехнику, чтобы определить, как проверить клапан температуры и давления.


Устройство предотвращения обратного потока для бизнеса

Раздел 6 Программа перекрестных соединений и предотвращения обратного потока

Что делает обратный клапан водяной скважины и почему это важно? — Skillings & Sons, LLC

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы обслуживать ее и обеспечить безопасное поступление чистой пресной воды в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды, важна ежегодная проверка компонентов ваших колодцев. Как домовладелец, безопасная эксплуатация вашего колодца является важным элементом для здоровья, безопасности и удобства вашей семьи.

Обратные клапаны являются важным компонентом каждой водяной системы с погружным насосом. Почему обратные клапаны важны? Во-первых, они позволяют вашей системе водоснабжения поддерживать давление, когда насос отключается. Они также предотвращают обратное вращение, тягу вверх и помогают свести к минимуму гидравлический удар (подробнее об этом позже!).

Имеется несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может подойти именно вам, и еще немного о преимуществах их правильной эксплуатации.

Что делает водяной обратный клапан?

Обратные клапаны предназначены для пропуска воды в одном направлении и являются обязательным требованием для всех установок с погружными насосами. Их работа заключается в том, чтобы предотвратить слив воды в колонне над насосом и в напорном баке обратно в скважину при отключении насоса.

Некоторые погружные насосы имеют встроенные обратные клапаны и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко. Если вы не уверены, проконсультируйтесь со своим специалистом по воде из колодца или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, которые имеют специфическое применение. С погружными насосами следует использовать подпружиненные тарельчатые обратные клапаны со штоком или клеткой.

Эти типы предназначены для быстрого закрытия, когда поток воды останавливается и начинает двигаться в обратном направлении при отключении насоса. Обратные клапаны поворотного типа не подходят для этой функции, потому что они реагируют слишком медленно. Чтобы быть эффективным для этого приложения, ваш обратный клапан должен работать быстро. Когда насос останавливается, происходит внезапное изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны быть надлежащего размера, чтобы соответствовать условиям расхода и давления насоса. Номинальное давление обратного клапана должно превышать максимальное выходное давление насоса. Лучшее решение – проконсультироваться со специалистом по колодезной воде. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Наряду с удержанием давления воды в вашей системе, ваш обратный клапан способствует бесперебойной и безопасной работе вашей системы водоснабжения, продлевая срок ее службы и предотвращая обратное вращение, взброс и гидравлический удар.Вот несколько условий, которые помогают контролировать обратные клапаны.

  1. Обратное вращение

    Если у вас нет обратного клапана или он неисправен, вода в отводной трубе и системе будет течь обратно, когда насос остановится. Это может привести к вращению насоса в неправильном направлении при возврате воды в источник. Если двигатель вашего насоса запустится во время этого, это создаст большую нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

  2. Напор

    Без обратного клапана или протекающего клапана вода будет стекать обратно в колодец, как обратное вращение.Насос запустится в условиях пониженного напора, что может привести к увеличению усилия на крыльчатке/валу в сборе. Повторяющаяся тяга вверх при каждом пуске может привести к преждевременному износу и выходу из строя либо насоса, либо двигателя, либо того и другого.

  3. Гидравлический молот

    Вода, текущая по вашей водопроводной системе, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна быть каким-то образом поглощена. Обычно эту функцию выполняет напорный бак.Однако, если в вашей системе есть протекающие, медленно действующие или слишком мало обратных клапанов, вода будет двигаться в обратном направлении. Когда он останавливается, быстрое рассеивание энергии может вызвать гидравлический удар. Этот гидравлический удар может иметь достаточную силу, чтобы расколоть трубы, сломать соединения и повредить насос.

Использование высококачественного подпружиненного обратного клапана является важным элементом безопасной работы системы водоснабжения вашего дома. В Skillings & Sons мы предлагаем экспертные консультации по правильному размеру, размещению и установке обратных клапанов для вашей системы водоснабжения.Мы защищаем системы водоснабжения наших клиентов в Нью-Гемпшире и Массачусетсе уже более 40 лет. Если у вас есть какие-либо вопросы или вам нужна проверка вашей скважины, свяжитесь с нами. Мы всегда здесь, чтобы помочь!

Воздушные обратные клапаны для аквариума

— спасите свой аквариум!

Главная » Блог » Воздушные обратные клапаны для аквариума – спасите свой аквариум!

Возможно, вы удивитесь, узнав, что ваш воздушный насос может высосать всю воду из вашего резервуара.

Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в вашем аквариуме, вы подвергаетесь риску.

Допустим, ваш насос перестал работать или воздушная трубка отсоединилась от насоса. Это когда ваш дружелюбный воздушный насос превращается в водососущего монстра.

Давление воды может привести к срабатыванию сифона — подобно тому, как вы выполняете подмену воды или используете гравийный пылесос.

Как только это начнется, оно не остановится, пока из вашего аквариума не вытечет вся вода до последней капли. И это плохие новости для вашей рыбы!

К счастью, это можно предотвратить…

Все, что вам нужно, это простое маленькое устройство, называемое аквариумным обратным клапаном .

И сегодня я научу вас всему этому.

Что такое обратный клапан и для чего он нужен?

Обратный клапан, иногда называемый обратными клапанами , представляет собой небольшой фитинг, встроенный в линию трубопровода или любую другую аквариумную трубку.

Хотя это может показаться незначительным, у обратного клапана есть очень важное назначение:

Чтобы вода из вашего бака не вытекала обратно из вашей авиакомпании.

Воздух или вода могут свободно проходить через клапан в одном направлении.Но если вода потечет по трубе, она не сможет стекать дальше обратного клапана, который остановит поток воды — никогда больше не беспокойтесь об обратном потоке!

Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны. Просто поместите обратный клапан на воздушную трубу, и ваш аквариум будет защищен от эффекта сифона, независимо от того, находитесь вы там или нет.

Хотя обратные клапаны наиболее известны своей ролью в воздушных насосах, их также можно использовать для линий и отстойников CO2. Тем не менее, общее мнение сообщества заключается в том, что если вам нужно использовать обратный клапан для поддона , вам следует перепроектировать свою систему — вместо этого используйте сифонный предохранитель! [1]

Вам

нужен обратный клапан ?

Ну… №

Ваш воздушный насос будет прекрасно работать и без него.

Обратный клапан здесь только как предохранитель — на случай, если что-то пойдет не так.

Думайте об обратном клапане как о ремне безопасности.99,9% времени он будет сидеть и ничего не делать. Но если произойдет авария, вы будете рады этому.

Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить вам сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на воздушный насос.

Кроме того, вы всегда можете разместить воздушный насос над аквариумом, например, на крышке. Это также предотвращает появление эффекта сифона, поскольку авиакомпания проходит вверх по к воздушному насосу вместо вниз по .

Но все же я бы рекомендовал поставить обратный клапан на всякий случай – случаются аварии, и ваш воздушный насос может опрокинуться на землю!

Кроме того, установка обратного клапана занимает всего минуту…

Где вы размещаете обратный клапан на вашей авиакомпании?

Лучшее место для размещения обратного клапана полностью зависит от различных фитингов, которые вы уже установили на своей воздушной трубе.

1. Установка обратного клапана на прямой воздуховод

Если от помпы к аквариуму идет только воздушная трубка, вы можете установить обратный клапан там, где считаете нужным.

Это может показаться очевидным, но этот момент легко упустить из виду:

Установите обратный клапан в легкодоступном месте .

Не нужно усложнять себе жизнь – в будущем вам может понадобиться легкий доступ к обратному клапану, например, для замены трубки или клапана.

Ваше будущее «я» скажет вам спасибо, если вы установите его в легкодоступном месте.

2. Установка обратного клапана на линию с другими фитингами

У вас более сложная установка? Не волнуйся — я прикрою твою спину!

Обратитесь к таблице ниже, чтобы узнать, где разместить обратный клапан.

Как установить обратный клапан?

Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.

Затем острыми ножницами перережьте воздуховод.

Теперь все, что осталось сделать, это вставить оба куска трубы в любой конец обратного клапана, и все готово.

Несмотря на то, что весь процесс прост, многие новички совершают одну ошибку – устанавливают обратный клапан не той стороной вверх.

Обратный клапан пропускает воздух через только в одном направлении .

Если вы установили обратный клапан вверх дном, через него не будет проходить воздух.

Так что, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда не будет.

Вы можете проверить направление обратного клапана, подув в него ртом. Вы сможете дуть только в один конец. Какой бы конец вы ни продули, это конец, который идет со стороны воздушного насоса вашей авиакомпании.

Как только вы закончите, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-нибудь понадобится снять обратный клапан в будущем, вы будете знать правильное направление, когда снова установите его.

Какой обратный клапан лучше всего подходит для вашего аквариума?

Уверены, что вам нужен обратный клапан на воздушном насосе?

Хорошо. Теперь все, что вам нужно сделать, это купить один.

Но как выбрать правильный клапан для своего аквариума, имея в наличии так много различных обратных клапанов?

Что ж, давайте посмотрим на поля, которые вам нужно проверить, чтобы найти лучший обратный клапан:

Шаг 1: Убедитесь, что он подходит!

Во-первых, вы хотите выбрать обратный клапан, подходящий для вашей авиакомпании.

Трубка воздуховода стандартного размера для аквариума имеет диаметр 3/16 дюйма (5 мм). Если вы купили авиакомпанию в зоомагазине, то, скорее всего, у вас именно такой размер. Аквариумные обратные клапаны специально разработаны для труб такого размера.

Тем не менее, нередко можно встретить воздушные насосы с трубками разного размера. Вот почему вы всегда должны…

Измерьте воздуховод!

Для этого измерьте внутреннюю часть вашей авиакомпании. Это внутренний диаметр (ID).Используйте это измерение, чтобы найти подходящий обратный клапан.

Обратные клапаны бывают разных размеров, чтобы соответствовать различным трубкам, поэтому даже если ваша авиакомпания нестандартного размера, у вас не возникнет проблем с поиском обратного клапана.

Если вы не уверены в своих силах, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.

Шаг 2: Выберите подходящий обратный клапан

Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных обратных клапанов различных стилей, форм и марок….

Кто бы мог подумать, что обратный клапан может иметь столько вариантов?

Что ж, я немного упростю для вас задачу. Когда дело доходит до обратных клапанов, я рекомендую United States Plastic Corp.

.

Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.

Серьезно, я видел такие же обратные клапаны, которые можно купить здесь всего за несколько долларов, но в специализированных магазинах для рифов они продаются за 20 долларов.

Зачем переплачивать за то же самое?

Теперь я должен добавить, что эти дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!

Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.

Ниже приведены четыре наиболее распространенных применения обратных клапанов для аквариумов…

Воздушный обратный клапан

Найдите свой размер

Дешево и эффективно — этот обратный клапан затмит все обратные клапаны, которые можно найти на Amazon и eBay.

Я рекомендую купить второй в качестве запасного, на тот случай, если вам понадобится замена в будущем. По такой цене, почему бы и нет?

Обратный клапан для озона

Найдите свой размер

Если вы вводите в аквариум озон, используйте обратный клапан Kynar .

Высокая концентрация озона может расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar устойчив к озону и легко формуется, что делает его идеальным материалом для обратного клапана в аквариуме.

Обратный клапан CO2

Если вам нужен недорогой обратный клапан CO2, любой из двух предыдущих вариантов более чем подходит.

Обратный клапан, безопасный для морской воды

Самая большая проблема с обратными клапанами заключается в том, что в их работе часто используется стальной шарик или пружина.

Если у вас есть резервуар с морской водой, вы знаете, как быстро корродирует металл. А в случае с обратным клапаном он действительно может заржаветь в открытом положении. Это означает, что обратный клапан не защищает ваш бак.

Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, не забываете ли вы их менять.

К счастью, существует обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И хотя мой опыт работы с ним ограничен всего несколькими месяцами, на самом деле я очень впечатлен продуктом.

Проверьте это здесь!

Если вы ищете высококачественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.

Заключение

Кто знал, что можно так много узнать о таком маленьком клапане, который по большей части останется незамеченным в вашем аквариуме?

Как видите, за исключением отстойников, обратный клапан необходим, если вы подключаете любой тип трубки или шланга к своему аквариуму.

Я настоятельно рекомендую потратить несколько долларов на защиту вашего аквариума от слива. Это может сэкономить вам много денег и хлопот в будущем.

Используете ли вы в своем аквариуме обратный клапан? Позвольте мне знать в комментариях ниже!

Проблема! Резервуар с пресной водой неожиданно наполняется при использовании городской воды

Однажды мы были в лагере, когда заметили, что вода вытекает из перепускного отверстия для нашего резервуара с пресной водой.В этом не было никакого смысла, так как мы были подключены к городской воде в кемпинге и не пользовались баком с пресной водой пару недель. Так почему мой резервуар с пресной водой внезапно переполнился?

Что происходит?

Оказывается, это довольно распространенное явление. Внутри водяного насоса находится односторонний обратный клапан , который часто смещается и застревает в открытом положении . В этом случае вода из подсоединения городского водопровода может течь обратно через насос в резервуар для пресной воды.

Возможные причины

2 основные причины этого:

  1. Включение насоса и одновременное подключение к водопроводу
  2. Подключение к водопроводу с чрезвычайно высоким давлением без регулятора давления воды
  3. Или, Неисправность старого доброго модного насоса (ищите сменные насосы)

Возможные решения

Во многих случаях самое простое решение состоит в том, чтобы несколько раз переключиться между водяным насосом и городской водой:

  1. Отключить воду в кемпинге
  2. Включить водяной насос
  3. Запустить воду из крана на 10-15 секунд
  4. Выключить водяной насос
  5. Включить воду в кемпинге
  6. Запустить воду из крана на 10-15 секунд
  7. Повторить 2-3 раза.

Часто этого достаточно для сброса обратного клапана внутри водяного насоса.

Если это повторяется, есть несколько способов исправить это:

  1. Найдите «ремонтный комплект» для водяного насоса и выясните, является ли внутренний обратный клапан деталью, которую может обслуживать пользователь (некоторые искусство, некоторые нет).
  2. Добавьте свой собственный одноходовой обратный клапан к линии подачи воды на входе насоса.
  3. Соберись и замени сам насос .Проверьте Amazon или Магазин фильтров для воды RV для вариантов.
    Если вы не знаете, что вам нужно, Служба поддержки клиентов Магазина фильтров для воды на колесах просто фантастическая . Много лун назад владелец сайта позвонил мне в воскресенье вечером, чтобы помочь решить, что мне нужно.

Заключение

Итак, вот… Если вы в лагере и заметили, что вода вытекает из вентиляционного отверстия резервуара с пресной водой и подключены к водопроводу , весьма вероятно, что вода течет обратно через водяной насос. Как видите, исправить довольно просто.

Предыдущая статьяШланг для питьевой воды Zero-GСледующая статьяНочная парковка в Walmarts — хорошая или плохая идея?

IAPMO

Если у вас есть вопросы или комментарии, присоединяйтесь к обсуждению на нашем форуме LinkedIn.

Из Иллюстрированного руководства по обучению UPC 2018 г.

608.3 Расширительные баки и комбинированные температурные и предохранительные клапаны.
Водяная система, оснащенная обратным клапаном, обратным клапаном или другим нормально закрытым устройством, предотвращающим рассеивание давления здания обратно в водопровод, независимо от типа используемого водонагревателя, должна быть снабжена утвержденным, зарегистрированным и расширительный бак соответствующего размера или другое утвержденное устройство, имеющее аналогичную функцию для контроля теплового расширения.Такой расширительный бак или другое утвержденное устройство должно быть установлено со стороны здания обратного клапана, устройства предотвращения обратного потока или другого устройства, а его размеры и установка должны соответствовать инструкциям производителя по установке.

Водяная система, содержащая оборудование для нагрева накопительной воды, должна быть снабжена одобренным, внесенным в список комбинированным клапаном температуры и сброса давления надлежащего размера, за исключением перечисленных неаккумулирующих проточных нагревателей с внутренним диаметром не более 3 дюймов (80 мм).Каждый такой утвержденный комбинированный предохранительный клапан температуры и давления должен быть установлен на водонагревательном устройстве в утвержденном месте на основании его требований к перечню и инструкций изготовителя по установке. Каждый такой комбинированный клапан температуры и сброса давления должен быть снабжен сливом в соответствии с Разделом 608.5.

Вода для всех практических целей является несжимаемой жидкостью. Поскольку вода, помещенная в закрытый сосуд, несжимаема, при нагревании она может создавать высокое давление, даже при нагревании от 40°F до комнатной температуры. Это тепловое расширение.

Водораспределительная система здания с обратным клапаном, регулятором давления, обратным клапаном или другим устройством, препятствующим сбросу накопленного в здании давления обратно в источник или водопровод, независимо от типа используемого водонагревателя, должна быть оборудован расширительным баком или другими средствами для контроля давления теплового расширения. Расширительный бак поглотит избыточное давление внутри бака (см. Рисунок 608.3а). Клапан сброса давления сбрасывает избыточное давление, сбрасывая его до тех пор, пока давление не упадет ниже заданного значения (см. рис. 608.3b).

Когда система водоснабжения оснащена накопительным водонагревателем, давление повышается еще больше из-за повышения температуры и большого объема воды, содержащейся в баке. Все накопительные водонагреватели должны быть оборудованы комбинированным предохранительным клапаном температуры и давления (клапан T&P).Обратите внимание, что на рис. 608.3b комбинированный клапан T&P имеет трубку датчика температуры. Клапана сброса давления нет.

Накопительные водонагреватели

должны изготавливаться в соответствии со стандартами серии ANSI Z21.10. Эти водонагреватели защищены в три этапа. Первичная ступень – термостат. В случае отказа термостата вторичная ступень или верхний концевой выключатель отключают источник энергии нагревателя. Если верхний концевой выключатель выходит из строя, открывается комбинированный клапан T&P, чтобы предотвратить катастрофический отказ водонагревателя.На проточные водонагреватели с внутренней шириной не более трех дюймов не распространяются требования, предъявляемые к клапану T&P. Примером этого исключения является небольшой одноразовый нагреватель для ручной раковины. Типичные размеры этих устройств составляют 11 дюймов x 5 дюймов x 2,8 дюйма, и они не имеют емкости для хранения, кроме как в самой трубе, которая может вызвать перегрев и повышение давления. Когда потребность в горячей воде удовлетворена, проточный водонагреватель отключается. Если подача воды к этому небольшому водонагревателю оснащена обратным клапаном, необходимо предусмотреть расширительный бак соответствующего размера (см. Рисунок 608.3d), хотя клапан T&P не требуется.

При установке перекидного клапана крайне важно, чтобы установщик перед установкой проверил паспортную табличку на комбинированном перепускном клапане, чтобы убедиться, что номинальная мощность водонагревателя на входе в БТЕ не превышает максимальную номинальную мощность клапана в БТЕ. Использование комбинированного клапана T&P меньшего размера может привести к катастрофическому отказу водонагревателя в случае выхода из строя как термостата водонагревателя, так и верхнего концевого выключателя водонагревателя.В случаях, когда на тарелке клапана указаны два разных значения Btu, для определения используется меньшее из них. Для получения дополнительной информации см. главу 5.

Производители клапанов T&P требуют, чтобы клапан устанавливался таким образом, чтобы чувствительный к температуре элемент был погружен в верхние 6 дюймов бака, поскольку именно здесь находится самая горячая вода в баке (см. рис. 608.3c).

Производители рекомендуют открывать их вручную не реже одного раза в год, чтобы убедиться в их работоспособности.В районах с высоким содержанием минералов в воде вокруг седла клапана может образоваться накипь, что сделает клапан неработоспособным. В таких местах может потребоваться открывать клапан вручную каждые три месяца или реже. Водонагреватель — это потенциальная бомба, взрыв которой предотвращается тремя отдельными предохранительными устройствами. Комбинированный клапан T&P спасает жизнь и обрабатывается соответствующим образом.

Следует подчеркнуть, что водонагреватели, работающие при давлении выше 150 фунтов на квадратный дюйм, классифицируются как бойлеры. На самом деле, водонагреватели с объемом хранения более 120 галлонов, входной мощностью более 200 000 БТЕ или работающие при температурах выше 210°F, также классифицируются как котлы и производятся в соответствии со стандартом ASME для сосудов под давлением . .


Иллюстрированное руководство по обучению Единых правил сантехники 2018 года можно приобрести здесь.

© 2018 Международная ассоциация сантехников и механиков.

Установка обратного клапана — DFT® Inc

Обратные клапаны играют решающую роль в предотвращении обратного потока и защите чувствительного оборудования, труб, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявляться в утечке или выходе из строя клапана, что ставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные осевые обратные клапаны с пружинным приводом, все они регулируют поток через немного другой механизм.Поворотные клапаны используют диск, который входит и выходит из потока жидкости, в то время как двухстворчатые клапаны используют пружины для закрытия двух «дверей», чтобы остановить поток. В осевых клапанах с пружинным приводом используется конструкция диска и штока, а также пружины сжатия для закрытия клапана до того, как поток жидкости изменит направление своего потока. Это важно, потому что характер быстрого закрытия конструкции с осевым потоком резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапный останов насоса или резко закрывающийся клапан вызывает волну гидравлического удара в трубопроводе.В этом руководстве мы обсудим способы предотвращения гидравлического удара и других распространенных проблем с обратным клапаном.

Когда необходим обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они считают всю категорию ненужной или неэффективной.

Значит, когда вместо , необходим обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидравлическому удару. Установка обратных клапанов в линии рекуперации конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает такие серьезные проблемы, как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы воспользоваться всеми преимуществами обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — нанести существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

  • Выбор:  Выбор неправильного клапана для размера трубопровода, материала, ориентации трубы, направления потока и скорости потока приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
  • Расположение:  Обратите особое внимание на место установки клапана в трубопроводе.Не все обратные клапаны будут работать на вертикальном участке трубопровода. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызвать турбулентность
  • Ориентация:  Убедитесь, что клапан правильно ориентирован, проверив стрелку потока (часто напечатанную на бирке или нанесенную на сам клапан). Эта стрелка указывает правильное положение относительно потока трубы.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезного и дорогостоящего повреждения ваших труб, клапанов или другого дорогостоящего оборудования. В DFT мы никогда не хотим, чтобы наши клиенты столкнулись с предотвратимым сбоем системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы организовали комплексный вебинар, посвященный правильной установке и техническому обслуживанию обратного клапана, предоставляя руководство по проектированию трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего применения обращайтесь к нашим специалистам. Независимо от того, ищете ли вы стандартный стандартный клапан или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами.

ПРЕДОХРАНИТЕЛЬНЫЙ ОБРАТНЫЙ КЛАПАН ДЛЯ ОБОГРЕВАТЕЛЯ «БЕЗ РУЧКИ»

Этот веб-сайт использует Google Analytics для сбора анонимной информации, такой как количество посетителей сайта и наиболее популярные страницы.

Включение этого файла cookie помогает нам улучшить наш веб-сайт.

В категории необязательных файлов cookie мы находим файлы cookie, которые используются для различных целей:

Аналитические файлы cookie:
Аналитические файлы cookie используются нашими веб-порталами для создания навигационных профилей и определения предпочтений пользователей. сайта для улучшения предложения продуктов и услуг.
Например, с помощью аналитического файла cookie мы будем контролировать, какие географические области представляют наибольший интерес для пользователя, какой продукт наиболее популярен и т. д.

Рекламные файлы cookie:
Рекламные файлы cookie позволяют управлять рекламными площадками. по определенным критериям. Например, частота доступа, отредактированный контент и т. д.
Рекламные файлы cookie позволяют посредством управления рекламой хранить поведенческую информацию посредством наблюдения за привычками, изучения посещений и формирования профиля предпочтений пользователя, в чтобы предлагать рекламу в соответствии с интересами профиля пользователя.

Сначала включите строго необходимые файлы cookie, чтобы мы могли сохранить ваши настройки!

Подробнее Детали
Имя Поставщик Цель
_GA PARETA.com При включении эти куки используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, в том числе о количестве посетителей сайта, откуда они пришли и какие страницы посетили. 2 года
_ga_ZL62ECBPV2 pareta.com При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт.

Добавить комментарий

Ваш адрес email не будет опубликован.
