Глубокие фундаменты закладываются слишком глубоко под чистую поверхность земли, чтобы на их несущую способность могли повлиять поверхностные условия, обычно это происходит на глубине >3 м ниже готового уровня земли. Они включают в себя сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких подвалов, а также фундаменты из глубоких подушек или лент. Глубокие фундаменты можно использовать для передачи нагрузки на более глубокие, более прочные слои на глубине, если вблизи поверхности присутствуют непригодные грунты.

Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие слои грунта или породы с высокой несущей способностью. Они используются, когда по экономическим, конструктивным или почвенным соображениям желательно передавать нагрузки на пласты за пределами практической досягаемости мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

Опоры представляют собой фундаменты для несущих тяжелых структурных нагрузок, которые сооружаются на месте в глубоких котлованах.

Кессон представляет собой форму глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона.

Фундаменты с компенсацией представляют собой фундаменты глубокого заложения, в которых снятие напряжения вследствие земляных работ приблизительно уравновешивается приложенным напряжением от фундамента. Таким образом, приложенное чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий подвал.

Глубокие фундаменты

Сваи

• Типы свай
• Виды конструкции
• Факторы, влияющие на выбор
• Группы свай

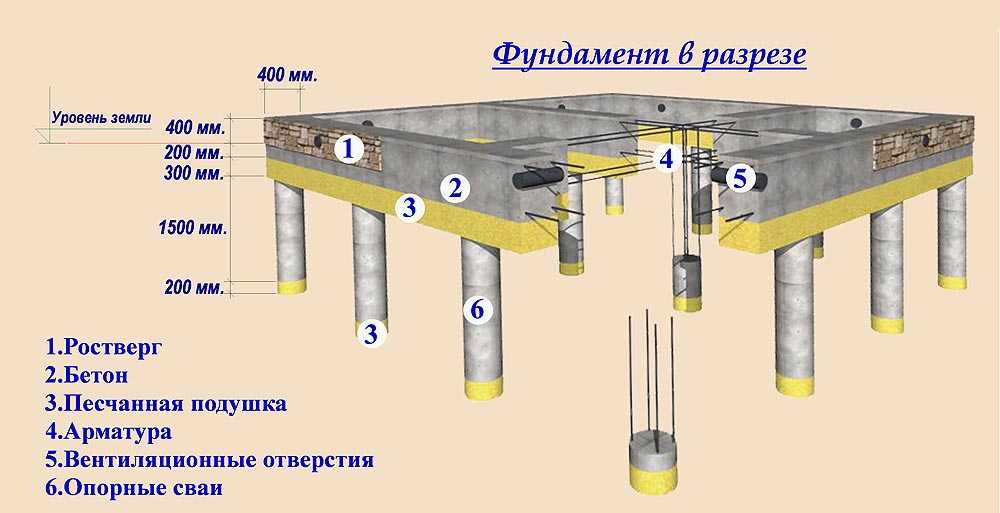

Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные грунтовые условия требуют разных типов сопротивления) и
тип конструкции
(можно использовать различные материалы, структуры и процессы).

Сваи

Типы свай

• концевые опорные сваи
• Висячие сваи
• Сваи уменьшающие осадку
• Натяжные сваи
• сваи с боковой нагрузкой
• Сваи засыпные

Часто используются сваи, потому что на достаточно малой глубине невозможно найти достаточную несущую способность, чтобы выдерживать структурные нагрузки. Важно понимать, что сваи опираются как на концевой подшипник и обшивка трения . Доля несущей способности, создаваемой торцевым подшипником или поверхностным трением, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.

Типы свай

Концевые опорные сваи

Опорные сваи — это сваи, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей несущей способности за счет сопротивления слоя у основания сваи.

Типы свай

Висячие сваи

Висячие сваи получают большую часть своей несущей способности за счет поверхностного трения или сцепления. Обычно это происходит, когда сваи не достигают непроницаемого слоя, а забиваются на некоторое расстояние в проницаемый грунт. Их грузоподъемность частично определяется торцевой опорой и частично поверхностным трением между заглубленной поверхностью грунта и окружающим грунтом.

Типы свай

Сваи уменьшающие осадку

Сваи, уменьшающие осадку, обычно встраиваются под центральную часть плотного фундамента, чтобы уменьшить дифференциальную осадку до приемлемого уровня. Такие сваи служат для укрепления почвы под плотом и помогают предотвратить выпуклость плота в центре.

Типы свай

Натяжные сваи

Такие конструкции, как высокие дымоходы, опоры ЛЭП и причалы, могут подвергаться большим опрокидывающим моментам, поэтому часто используются сваи, чтобы противостоять возникающим в результате подъемным силам фундамента. В таких случаях результирующие усилия передаются на грунт по всей длине заглубленной сваи. Силу сопротивления буронабивных свай можно увеличить за счет дополнительного расширения. При проектировании натянутых свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления ствола примерно на 10–20 %.

Типы свай

Сваи с боковой нагрузкой

Почти все свайные фундаменты в той или иной степени подвергаются горизонтальной нагрузке. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, невелика, и, как правило, не требуется никаких дополнительных проектных расчетов. Однако в случае причалов и пристаней, воспринимающих ударные нагрузки пришвартованных судов, свайных фундаментов мостовых опор, эстакад мостовых кранов, высоких дымовых труб и подпорных стен, горизонтальная составляющая относительно велика и может оказаться критической при проектировании. Традиционно в таких случаях сваи устанавливали под углом к ​​вертикали, обеспечивая достаточное горизонтальное сопротивление за счет составляющей осевой несущей способности сваи, действующей горизонтально. Однако способность вертикальной сваи выдерживать нагрузки, приложенные нормально к оси, хотя и значительно меньшая, чем осевая нагрузка этой сваи, может быть достаточной, чтобы избежать необходимости в таких «гребенчатых» или «вбитых» сваях, которые более дороги в установке. . Поэтому при проектировании свай с учетом боковых сил важно это учитывать.

Типы свай

Сваи засыпные

Сваи, проходящие через слои заполнителя с умеренной или слабой плотностью, будут испытывать отрицательное поверхностное трение , которое создает нисходящее сопротивление вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит по мере уплотнения наполнителя под собственным весом.

Сваи

Типы свайных конструкций

• Сваи смещения
Несмещаемые сваи

Смещаемые сваи вызывают смещение грунта как в радиальном, так и в вертикальном направлении, когда ствол сваи забивается или забивается домкратом в землю. При использовании неперемещаемых свай (или сменных свай) грунт удаляется, а полученное отверстие заполняется бетоном или сборная железобетонная свая вбрасывается в отверстие и заливается цементным раствором.

Типы свайных конструкций

Сваи смещения

• Полностью предварительно сформированные сваи смещения
• Забивные и монолитные сваи смещения
• Винтовые (винтовые) набивные сваи смещения
• Способы установки

Пески и зернистые грунты имеют тенденцию к уплотнению в процессе смещения, тогда как глины имеют тенденцию к пучиниванию. Сами сваи смещения можно разделить на разные типы в зависимости от того, как они устроены и как они вставлены.

Сваи смещения

Полностью предварительно сформированные сваи

Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
шарнирный (усиленный)
полый (трубчатый) профиль
или из стали различного сечения.

Сваи смещения

Сваи забивные и набивные

Этот тип ворса может быть двух форм. Первый включает в себя вбивание в землю временной стальной трубы с закрытым концом для образования пустоты в грунте, которая затем заполняется бетоном по мере извлечения трубы. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя постоянный корпус.

Сваи смещения

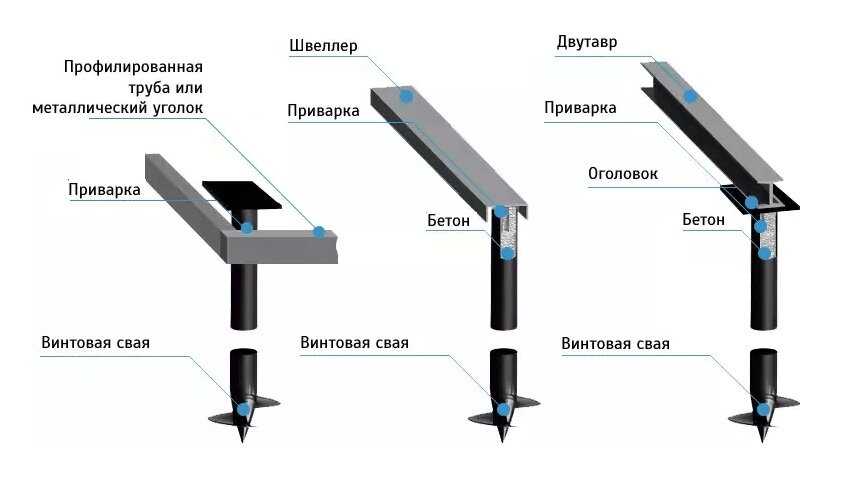

Винтовые (винтовые) набивные сваи

Этот тип конструкции выполняется с использованием шнека специального типа. Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полом стержне, который может быть заполнен бетоном, поэтому, когда необходимая глубина будет достигнута, бетон можно закачать вниз по стержню, а шнек медленно отвинтить, оставив залитую сваю на месте.

Сваи смещения

Способы установки

• Сбрасываемый вес
• Дизель-молот
• Вибрационные методы забивки свай
• методы установки домкратом

Перемещаемые сваи забиваются в грунт или вбиваются в землю. Можно использовать ряд различных методов.

Способы установки

Сбрасываемый груз

Падающий груз или падающий молот являются наиболее часто используемым методом забивки свай. Вес примерно половины веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по оголовку сваи. При забивке полой трубы сваи вес обычно воздействует на заглушку в нижней части сваи, что снижает любые избыточные напряжения по длине трубы во время забивки.

Варианты простого отбойного молотка молотки одностороннего и двустороннего действия . Они приводятся в действие механическим паром, сжатым воздухом или гидравлически. В молоте одностороннего действия груз поднимается сжатым воздухом (или другим способом), который затем высвобождается, и груз падает. Это может происходить до 60 раз в минуту. Молот двойного действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивания бетонных свай. Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молотка, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто предварительно напрягают.

Способы установки

Дизель-молот

Дизельный молот может производить быстрые управляемые взрывы. Взрывы поднимают таран, который используется для забивания сваи в землю. Хотя вес поршня меньше веса отбойного молота, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота лучше всего подходит для забивания свай в несвязный сыпучий грунт, где основное сопротивление приходится на торцевой подшипник.

Способы установки

Вибрационные методы забивки свай

Вибрационные методы могут оказаться очень эффективными при забивке свай через несвязные гранулированные грунты. Вибрация сваи возбуждает зерна грунта, прилегающие к свае, что делает грунт почти свободным, что значительно уменьшает трение вдоль ствола сваи. Вибрация может быть вызвана вращающимися в противоположных направлениях эксцентриковыми массами с электрическим (или гидравлическим) приводом, прикрепленными к оголовку сваи, обычно действующими с частотой около 20-40 Гц. Если увеличить эту частоту примерно до 100 Гц, может возникнуть продольный резонанс в свае, а скорость проникновения может приблизиться к 20 м/мин в умеренно плотных зернистых грунтах. Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации может также привести к оседанию близлежащих зданий.

Способы установки

Методы установки домкратом

Забивные сваи чаще всего используются для подпирания существующих конструкций. Выкапывая землю под конструкцией, можно вставить короткие сваи и вбить их в землю, используя нижнюю часть существующей конструкции в качестве реакции.

Типы свайных конструкций

Несмещаемые сваи

• Буронабивные сваи малого диаметра
• Буронабивные сваи большого диаметра
• частично предварительно сформированные сваи
• Забивные или бетонные сваи

В случае несмещаемых свай грунт удаляется, а полученное отверстие заполняется бетоном, или иногда в отверстие вбрасывается сборная железобетонная свая и заливается цементным раствором. требуется опора только близко к поверхности земли. При бурении в более нестабильном грунте, таком как гравий, может потребоваться какая-либо форма обсадной трубы или поддержки, например, бентонитовый раствор. В качестве альтернативы раствор или бетон можно ввести из шнека, вращаемого в гранулированный грунт. Таким образом, существует четыре основных типа несмещаемых свай.

Этот метод строительства создает неровную поверхность контакта между стволом сваи и окружающим грунтом, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.

Несмещаемые сваи

Буронабивные сваи малого диаметра

Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива. Оборудование состоит из штатива, лебедки и троса, управляющего различными инструментами. Основные инструменты показаны на этой схеме.

В сыпучих грунтах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидным клапаном на дне. Вода необходима, чтобы помочь в этом типе раскопок. При перемещении оболочки вверх и вниз на дне скважины происходит разжижение грунта (поскольку под оболочкой создается низкое давление, так как разжиженный грунт быстро перемещается вверх), и он стекает в оболочку и может быть перемещен лебедкой к поверхность и опрокидывается. При бурении зернистого грунта существует опасность чрезмерного разрыхления материала по бокам скважины. Для предотвращения этого временную обсадную трубу следует продвигать, вбивая ее в землю.

В связных грунтах бурение скважины продвигают путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в ​​грунт, а затем подъема его лебедкой на поверхность с грузом грунта. Оказавшись на поверхности, глина, прилипшая к крестообразным лезвиям, отделяется.

Несмещаемые сваи

Буронабивные сваи большого диаметра

Большие скважины от 750 мм до 3 м в диаметре (с 7-метровыми расширителями) возможны с использованием роторного бурового оборудования. Шнековая установка обычно монтируется на кране или грузовике.

Спиральный или ковшовый шнек, как показано на этой схеме, прикреплен к валу, известному как стержень Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем). С помощью этой техники возможна глубина до 70 м. Использование бентонитового раствора в сочетании с ковшовым шнеком может устранить некоторые трудности, связанные с бурением в мягких илистых и глинистых и рыхлых зернистых грунтах без постоянной поддержки обсадными трубами. Одним из преимуществ этой техники является возможность недостаточного развертывания. Используя расширительный буровой инструмент, можно увеличить диаметр основания сваи, что значительно повысит несущую способность сваи. Тем не менее, недостаточное расширение является медленным процессом, требующим остановки шнека для смены инструмента, и медленным процессом в фактической операции дополнительного расширения. В глине часто предпочтительнее использовать более глубокое древко с прямыми сторонами.

Несмещаемые сваи

Частично предварительно сформированные сваи

Этот тип сваи особенно подходит для условий, когда грунт заболоченный, или когда есть движение воды в верхнем слое почвы, что может привести к выщелачиванию цемента из монолитной бетонной сваи. Отверстие бурят обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить арматуру, а раствор нагнетать к основанию сваи, вытесняя воду и заполняя как зазор снаружи, так и сердцевину внутри колонны.

Несмещаемые сваи

Сваи, залитые раствором или бетоном

Использование шнеков непрерывного действия становится все более популярным методом строительства свай. Эти сваи предлагают значительные экологические преимущества во время строительства. Их уровень шума и вибрации низок, и нет необходимости во временной обсадной трубе или бентонитовом растворе, что делает их подходящими как для глинистых, так и для зернистых грунтов. Проблема только в том, что они ограничены по глубине максимальной длиной шнека (около 25м). Сваи сооружаются путем ввинчивания шнека непрерывного действия в землю на необходимую глубину, оставляя почву в шнеке. Затем цементный раствор (или бетон) можно протолкнуть вниз по полому валу шнека, а затем продолжить наращивание снизу по мере того, как шнек с грузом грунта вынимается. Затем можно опустить арматуру до того, как раствор схватится.

Альтернативная система, используемая в сыпучих грунтах, состоит в том, чтобы оставить грунт на месте и смешать его с нагнетаемым раствором при извлечении шнека, оставив столб земли, армированной раствором.

Сваи

Факторы, влияющие на выбор сваи

• Расположение и тип конструкции
• Грунтовые условия
• Долговечность
• Стоимость

Существует множество факторов, которые могут повлиять на выбор свайного фундамента. Прежде чем принять окончательное решение, необходимо рассмотреть все факторы и принять во внимание их относительную важность.

Факторы, влияющие на выбор сваи

Расположение и тип строения

Для конструкций над водой, таких как причалы и причалы, наиболее подходящими являются забивные сваи или забивные монолитные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые для умеренных нагрузок. Однако часто необходимо, чтобы сваи устанавливались без значительного вздутия или вибрации грунта из-за их близости к существующим конструкциям. В таких случаях лучше всего подходит буронабивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, буронабивные сваи большого диаметра обычно являются наиболее экономичными. Забивные сваи подходят для подпирания существующих конструкций.

Факторы, влияющие на выбор сваи

Грунтовые условия

Забивные сваи нецелесообразно использовать в грунтах, содержащих валуны, или в глинах, когда пучение грунта может быть вредным. Точно так же буронабивные сваи не подходят для рыхлого водоносного песка, а фундаменты с просверленными отверстиями нельзя использовать в несвязных грунтах, поскольку они могут разрушиться до того, как будет уложен бетон.

Факторы, влияющие на выбор сваи

Долговечность

Это влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, так как стальные сваи в таких условиях подвержены коррозии, а деревянные сваи могут быть атакованы моллюсками-сверлителями. Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.

Факторы, влияющие на выбор сваи

Стоимость

При принятии окончательного решения по выбору сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, тестовую нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также расходы на организацию и накладные расходы, понесенные между моментом первоначального расчистку площадки и время, когда можно приступить к строительству надстройки.

Сваи

Группы свай

Сваи чаще устанавливаются группами, а не отдельными сваями. Свайную группу следует рассматривать как составной блок свай и грунта, а не составной набор одиночных свай. На мощность каждой сваи может повлиять забивка соседних свай в непосредственной близости. Уплотнение грунта между соседними сваями, вероятно, приведет к более высоким контактным напряжениям и, следовательно, к более высокой несущей способности ствола этих свай. Предельная мощность группы свай не всегда зависит от индивидуальной мощности каждой сваи. При анализе несущей способности группы свай необходимо учитывать 3 режима отказа.
Отказ одиночной сваи
Разрушение рядов свай
Ошибка блока
Методы установки, состояние грунта, геометрия группы свай и то, как группа забивается, — все это влияет на то, как будет вести себя любая группа свай. Если группа разрушится как блок, полное трение вала будет мобилизовано только по периметру блока, и поэтому любое увеличение мощности вала отдельных свай не имеет значения. При расчете торцевой несущей способности следует использовать площадь всего основания блока, а не только площадь основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется контактирующий с землей наголовник сваи.
