Особенности лестниц на металлических косоурах

Классический элемент интерьера в частном малоэтажном строительстве – лестницы на металлических косоурах. Лестничные конструкции на металлокаркасе характеризуются хорошими прочностными характеристиками, большой несущей способностью. Металлокаркас не деформируется от влажности, как деревянный, значительно легче железобетонных маршей.

Металлические косоуры — наклонные опорные балки, к которым крепят перила и ступеньки. Торцы ступеней из дерева, стекла, мрамора или металла видны. Подступенки к ним обычно не ставят. Изделия с такой несущей основой получаются прозрачными, воздушными.

Конструкция лестниц на металлических косоурах универсальна. Угол наклона и геометрию лестницы допустимо менять в зависимости от целей, которым она служит. Монтировать ее можно:
  • в просторном помещении, сделав широкой, пологой и удобной;
  • в комнате с ограниченной площадью, увеличив угол наклона до 45 и более градусов.
    Ширина и высота ступеней должна быть в пределах нормы;
  • снаружи здания (пожарные лестницы).

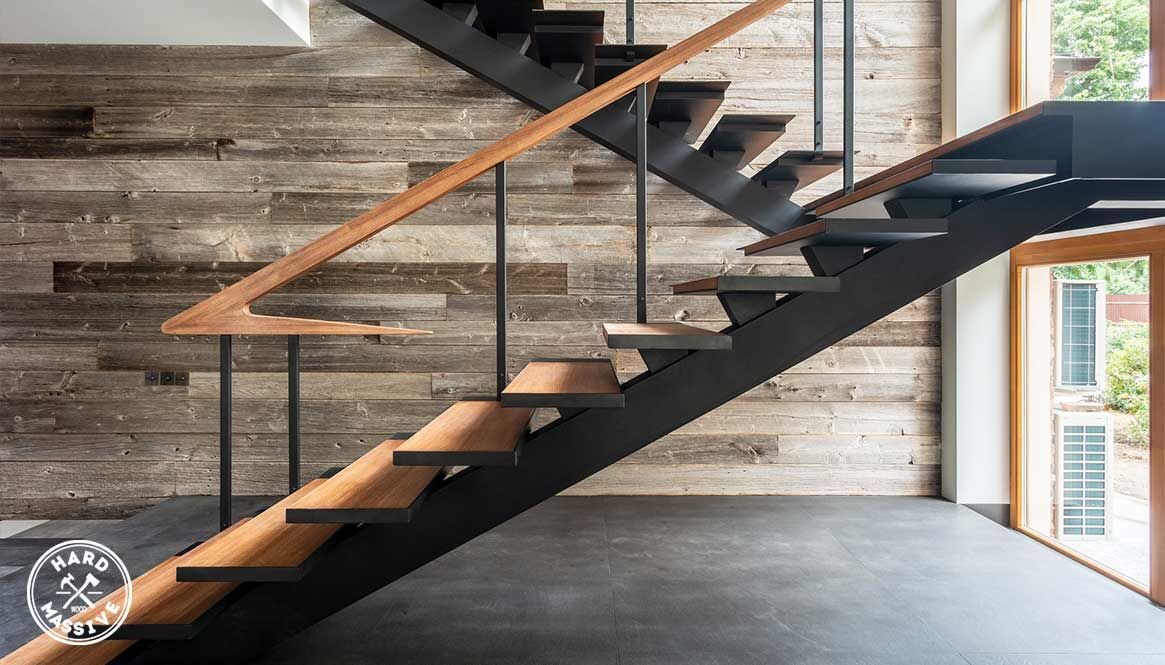

Лестница на одном косоуре

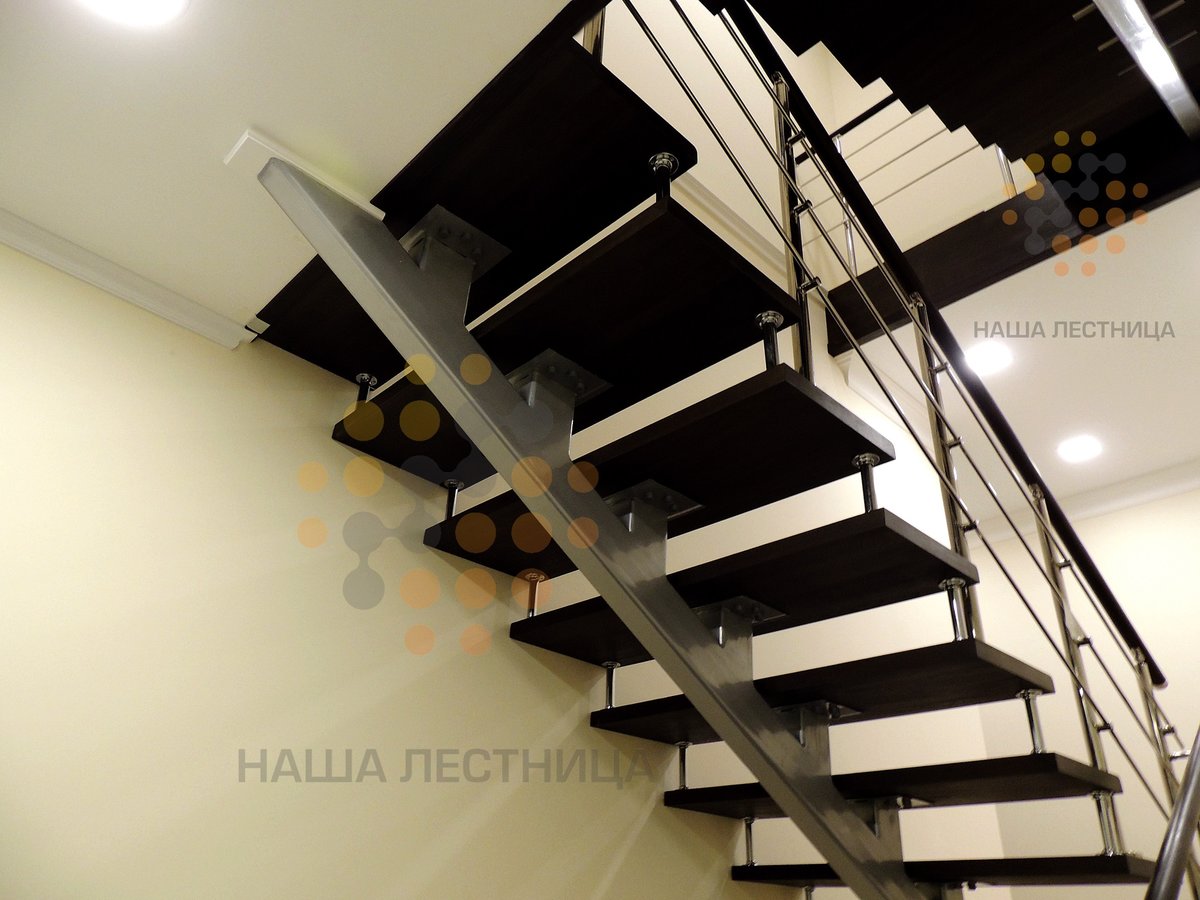

Геометрически лестницы на металлическом косоуре бывают прямыми, Г- либо П-образными, винтовыми (криволинейными). Монокосоур изготавливают из стальной трубы, двутавра, швеллера с приваренными сверху дополнительными деталями (косынками, кобылками) и площадками под ступени. Проступи с площадками соединяют двумя способами:
  • болтовым соединением через отверстия в площадке и проступи:
  • надевая проступь с просверленными углублениями на штыри, приваренные к площадке.


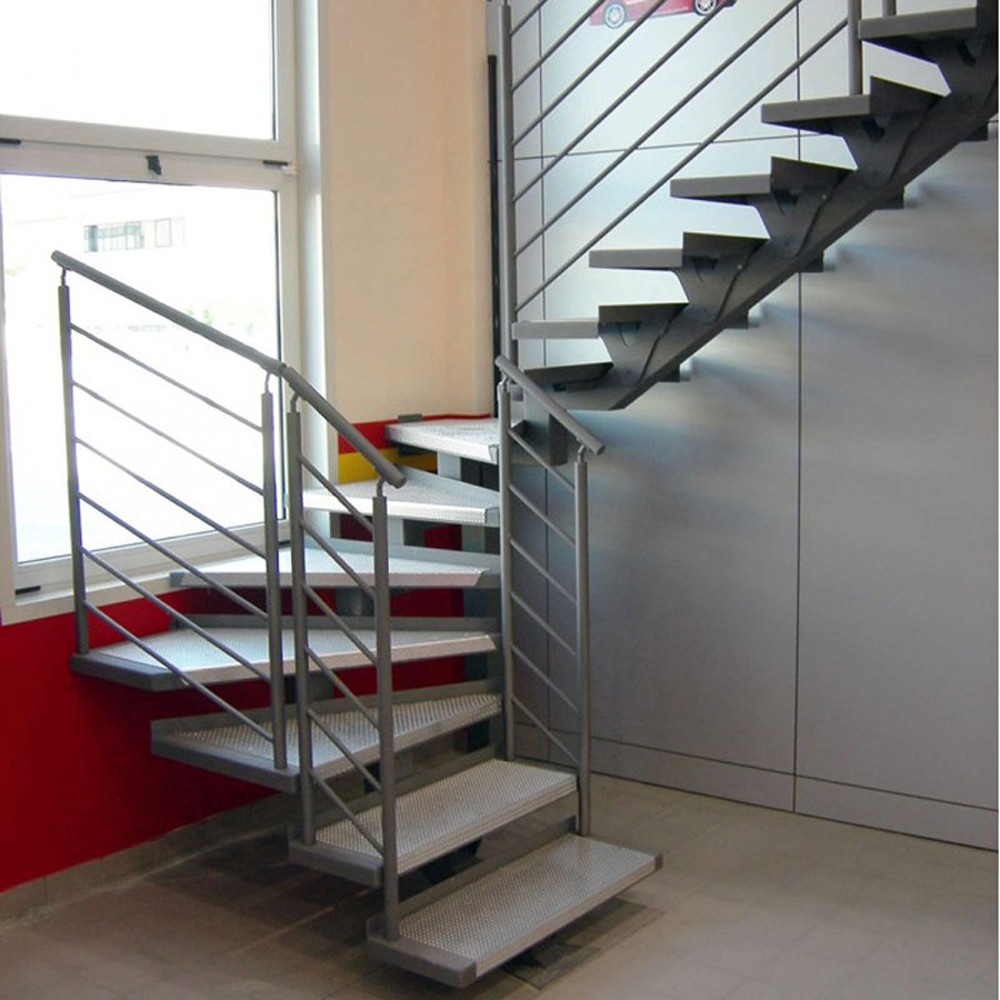

Металлический монокосоур на лестнице имеет центральное или боковое расположение. В последнем случае торцы ступенек с противоположной стороны крепят к стене. Конструкция очень эффектна. Но при реализации проекта нужен точный расчет, чтобы изделие выдерживало нормативную нагрузку.

В сравнении с изделиями на двух металлических косоурах лестницы на центральном металлическом косоуре имеют меньшую жесткость. При передвижении по краю лесенки ступеньки могут пружинить, поэтому металлические лестницы на одном косоуре выполняют небольшой ширины (0,8 – 1 м).

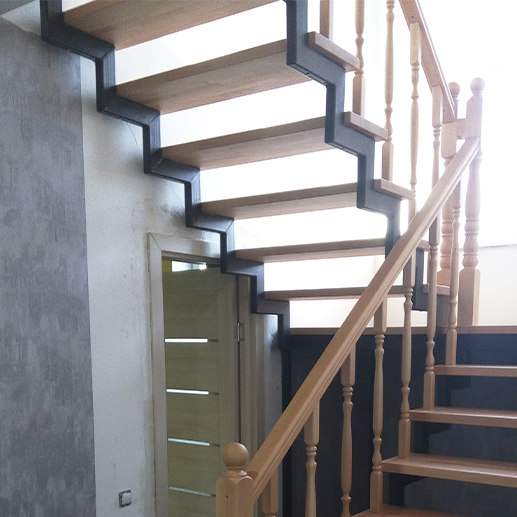

Лестница на двух металлических косоурах

Расположенные параллельно несущие основы – наиболее распространенный вариант лестничной конструкции. Его используют в изготовлении наружных и межэтажных лестниц на предприятиях, в домах, в административных зданиях. Ширина пролета при этом составляет 1,1 – 1,25 м. Если пролет шире, используют металлокаркасы с тремя косоурами.

Особенности выбора профиля косоура

Конкретный вид балки выбирают, учитывая условия эксплуатации, требования по прочности и эстетике. На производственных объектах требуются прочностные качества и способность выдерживать нагрузки. В домах и зданиях общественного пользования важны удобство перемещения, комфорт, безопасность, внешний вид. Изготавливают несущие опоры различными способами:
  • из цельного прокатного профиля. К нему сваркой или болтовыми соединениями закрепляют косынки с площадками;
  • из заготовки с прямоугольным профилем. Гребенку, повторяющую форму ступеней, формируют из заготовки методом фрезерования, стачивая лишний металл;
  • из фрагментов прямоугольного профиля изготовляют ступенчатую балку методом сварки. Швы защищают, металл грунтуют и наносят порошковую окраску;
  • из толстого листового металла, используя плазменную резку, вырезают балку в форме лесенки.

Снизу и сверху косоура приваривают монтажные фланцы. Пластины с отверстиями прикрепляют к стене и к полу мощными анкерами. Изготовление лестничной конструкции доверьте специалистам.



Лестницы по металлическим косоурам серия

Мелкоэлементные лестницы, состоящие из ступеней, косоуров или тетив, площадочных и подкосоурных балок, площадочных плит и настилов, устраивают как в жилых, так и в помещениях общественного назначения. Такие лестницы часто применяют при реконструкции, в зданиях с неунифицированной высотой этажа или марша, особенно в тех случаях, когда лестница является главной композиционной осью интерьера.

В зависимости от материала косоуров и площадочных балок различают мелкоэлементные лестницы по металлическим и железобетонным косоурам, деревянные лестницы.

Применение металлических балок для лестниц гражданских зданий в настоящее время ограничено, на путях эвакуации по противопожарным требованиям они требуют дополнительной защиты от воздействия высокой температуры оштукатуриванием. Однако в ряде случаев, при криволинейных и винтовых лестницах, применение металлических несущих балок и стоек предпочтительно.

Лестницы по металлическим косоурам (рис.12)

Несущая основа лестниц выполняется из швеллеров и двутавров (высота сечения 14-18 см), распределяемых попарно в каждом марше и площадке Пристенная площадочная балка может отсутствовать, и плиты площадок в этом месте опираются непосредственно на кирпичную стену. Сопряжение косоуров с подкосоурными (площадочными)

Рис.12. Конструкции мелкоэлементных лестниц по металлическим косоурам:

А — схема лестницы;

Б, В — варианты узлов

балками выполняют с помощью болтов или сварки. При устройстве двухмаршевой лестницы с маршами разной длины, а также трех- и четырехмаршевых лестниц применяют гнутые косоуры.

По косоурам укладывают железобетонные офактуренные ступени, по плоским железобетонным плитам площадок устраивают полы. В местах примыкания лестничного марша к площадке укладывают специальные ступени: нижнюю и верхнюю фризовые, образующие переход к горизонтальной плоскости площадок.

На рис.13 представлен пример одномаршевой металлической лестницы с деревянными ступенями. Несущие балки — косоуры выполнены из швеллера сеч. 100×50 мм, а ступени из шпунтованных досок толщиной 40 мм крепятся к металлическим столикам, приваренным к косоурам.

Рис.13. Одномаршевая металлическая лестница с деревянными ступенями

Возможно устройство лестницы на одном косоуре. На рис.14 показан один из вариантов одномаршевой лестницы на одном косоуре из спаренных швеллеров с вставленными между ними на сварке «косынками», на которые опираются металлические пластины — опоры для деревянных проступей.

Рис.14. Одномаршевая металлическая лестница на одном косоуре (дизайн-класс РААИ)

Винтовые лестницы с металлическим каркасом

Винтовая лестница сама по себе сложна в изготовлении, однако эстетическими достоинствами и возможностями использования в любом интерьере оправдывает свое применение.

На рис.15 приводится конструкция винтовой лестницы на металлическом каркасе для высоты этажа 2,75 м. По расчету она имеет 12 ступеней высотой 23 см.

Рис.15. Конструкция винтовой лестницы на металлическом каркасе (цифры в кружках обозначают номера ступеней)

Деревянные ступени из шпунтованных досок закреплены одним концом с помощью шурупов к отрезкам стальных уголков, приваренных к центральной стойке. Другие концы ступеней с помощью деревянных планок или стальных уголков крепятся непосредственно к стенам или стойкам ограждения.

Поручень выполняется из стальной трубы Ш 30 мм или стальной полосы 30×3 мм. Ограждение лестницы выполняется индивидуально.

Другая конструкция винтовой лестницы для высоты этажа 3,0 м приведена на рис.16. В ней 13 ступеней высотой 23 см.

Рис.16. Конструкция винтовой лестницы с металлическим каркасом (дизайн-класс РААИ)

Основой этой лестницы также служит стальная труба Ш 200 мм. К ней привариваются кронштейны Т — образного профиля, выполненные из листовой стали толщиной 10 мм. К кронштейнам крепятся на шурупах деревянные ступени из досок толщиной 40 мм.

Поручень выполнен из гнутой хромированной трубы Ш 50 мм. Стойки поручня в виде металлических стержней Ш 18-20 мм закреплены к каждой ступени лестницы.

Принципиально говоря, во всех винтовых лестницах с центральной стойкой используют в качестве центральной стойки металлическую трубу, поэтому в этом разделе приводятся и другие конструктивные решения таких лестниц (рис.17, 18).

Рис. 17. Винтовая лестница с деревянными ступенями:

1 — опорный фланец;

2 — втулка между ступенями;

3 — центральный стержень,

4 — перила,

5 — стойки перил

Они изготовляются в виде комплекта деталей и состоят из центрального стержня, установленного на опорный фланец, и ступеней, «нанизанных» на стержень. Внешние края ступенек поддерживаются стойками перил. Соединяет стойки перил спиральный поручень.

Рис.18. Деталировка винтовой лестницы

Такие лестницы удобны и легки в сборке, как правило, имеют эстетический вид, безопасны в эксплуатации.

Наиболее удобными в эксплуатации являются лестницы с диаметром 220 см. Высота ступеней винтовой лестницы обычно не менее 18 см и чаще всего находится в пределах 18-20 см. Она регулируется выбором высоты промежуточных втулок. Ширина ступеней по средней линии не должна быть меньше 20 см.

Конструкции лестниц из мелкоштучных элементов — отдельных железобетонных ступеней, площадок, балок и косоуров применяют для тех зданий, где не проходят по габаритам крупноразмерные сборные изделия (для наружных входов, для цокольных маршей, внутри вестибюлей и др. ), а также в зданиях, возводимых по индивидуальным проектам с нетиповыми габаритами.

Возможны два варианта устройства лестницы из сборных железобетонных ступеней: с фризовыми ступенями и без них (рис. 24). Применение фризовых ступеней делает лестничные площадки прямоугольными. Сами фризовые ступени (верхняя и нижняя) становятся частью площадки, то есть ширина лестничной площадки должна рассчитываться вместе с шириной проступи фризовых ступеней. В лестницах без фризовых ступеней верхняя ступень тоже становится элементом площадки, что придает ей Г-образную форму. Кроме того, сама лестница становится длиннее, чем лестница с фризовыми ступенями. Это получается за счет того, что в лестницу той же высоты и уклона приходится добавлять ступеньку. Если этого не сделать, то толщина лестничных площадок должна быть равна высоте подступёнка, а это не менее 140–170 мм. Площадки в конструкциях лестниц, как правило, изготавливаются из монолитного бетона и заливать их столь толстыми, не всегда оправдано — большой объем бетона утяжеляет площадку, требует усиленного армирования и мощных подплощадочных балок.

Легче добавить в лестничные марши по ступеньке, а площадку сделать толщиной 80–100 мм.

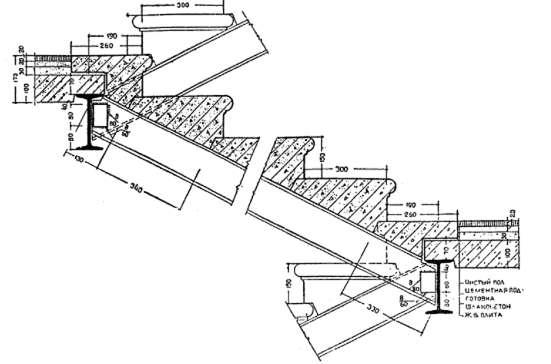

рис. 24. Лестницы из сборных железобетонных ступеней по стальным косоурам

Косоуры лестниц изготавливаются из двутавровых или швеллерных балок (рис. 25). При использовании косоуров с двумя перегибами на балках предварительно вырезаются клинья либо изготавливаются короткие заготовки. Балки нагреваются, загибаются и свариваются. На место стыкования дополнительно приваривается пластина из стального листа. Она увеличивает длину сварного шва и делает узел крепче.

рис. 25. Последовательность изготовления лестницы из сборных железобетонных ступеней по стальным косоурам

Подплощадочные балки также изготавливаются из швеллера или двутавра. На балки, стыкующиеся с косоурами, навариваются коротыши из уголка с просверленными в них монтажными отверстиями под болт. Балки устанавливаются в ниши стен лестничной клетки и выравниваются в горизонт по высоте проектной отметки. Балки в нишах расклинивают, так чтобы они не могли вывернуться из плоскости установки (упасть на бок). Замоноличивать балки в стену пока не нужно, возможно их придется переставить.

Монтаж косоуров производится подъемным краном или вручную, если есть достаточное количество рабочих. Сначала устанавливается нижняя часть косоура и прикрепляется к площадочной балке болтом, затем заводится верхняя часть и тоже прикрепляется болтом. При необходимости подплощадочные балки могут быть подвинуты по горизонтали и вертикали. После того как будут выверены все размеры (ширина площадок, высотные отметки и уклоны маршей), подплощадочные балки закрепляются в нишах окончательно и замоноличиваются. Закрепление косоуров болтами носит временный характер и нужно только для того, чтобы выверить все размеры лестницы и при необходимости подправить установку деталей лестницы. Окончательное закрепление косоура к подплощадочной балке производится электросваркой. Если на объекте строительства сразу присутствует и сварка, и подъемный кран, закрепление косоура болтами можно не производить, а работать на сварочных «прихватках». Отцеплять косоур от монтажных строп можно только после того как он будет надежно закреплен. Окончательное сваривание косоура и балки производят не только по торцевому шву, но и по периметру монтажного уголка, это увеличивает длину сварного шва и прочность узлового соединения.

Марши лестниц делают из сборных железобетонных ступеней (массивных сплошных или облегчённых пустотелых), реже из естественных камней твёрдых пород. Чаще всего применяются стандартные железобетонные наборные ступени 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм. Такие ступени весят порядка 60–80 кг, так что с их укладкой могут справиться два человека. Ступени укладываются снизу вверх, одна к другой, и удерживаются за счет специальных пазов в нижней части ступени и собственного веса. На край ступени кельмой набрасывается цементно-песчаный раствор и укладывается следующая ступень. В нижней части ступени имеется закладная деталь, которой они привариваются к косоурам. Впоследствии ступени могут быть облицованы мраморными или гранитными проступями. В этом случае толщина проступей должна быть учтена при выборе высоты заливки лестничных площадок.

Видео удалено.
Видео (кликните для воспроизведения).

Лестничные площадки выполняются на месте строительства из монолитного железобетона либо их собирают из готовых железобетонных плит, укладываемых на подплощадочные балки. Площадки из монолитного бетона обычно армируются арматурной сеткой, связанной из рифленых стержней диаметром не менее 10 мм и шагом стержней в обоих направлениях не более 200 мм. Нижний слой бетона (20 мм), который необходим для защиты арматуры от коррозии, формируется установкой вертикальных хомутов.

На лестницах с фризовыми ступенями боковое ограждение опалубки обычно не требуется. Боковой опалубкой служат стены лестничной клетки и фризовые ступени. Для этого фризовые ступени берутся большей длины, чем рядовые ступени, из-за чего они смыкаются и образуют ровную площадку — продолжение лестничной. Нижнюю палубу опалубки изготавливают из отдельных досок или дощатого щита, установленного между подплощадочными балками. Во избежание протечки цементного молока и облегчения процесса распалубливания верхняя плоскость щита обтягивается полиэтиленовой пленкой или пергамином. Верх щита опалубки должен быть сделан заподлицо с верхом подплощадочных балок, таким образом, после распалубливания получится железобетонная плита, лежащая на балках.

После устройства лестницы подплощадочные балки и косоуры оборачиваются штукатурной сеткой и оштукатуриваются. Для закрепления сетки к несущим балкам лестницы и косоурам привариваются коротыши из тонкой стальной проволоки. Сетка нанизывается на них и натягивается, штыри загибаются на сетку. Таким образом, оштукатуривание лестницы резко повышает её огнестойкость. Для уменьшения расхода цементно-песчаного раствора и облегчения работы внутренняя часть балок и косоуров (между полками двутавра или швеллера) предварительно заполняется кирпичом, обрезанным по размеру балок. Чтобы кирпич не выпал, его прикрывают привариванием редкой арматурной сетки либо закрепляют любым другим способом.

Лестницы на прямых стальных косоурах с деревянными ступенями встречаются незаслуженно реже деревянных лестниц. Преимущество этих лестниц в более высокой огнестойкости и несущей способности. Конструкция стального каркаса лестниц похожа на конструкцию лестниц с наборными железобетонными ступенями. Отличия могут наблюдаться в количестве косоуров, материале ступеней и способе их крепления (рис. 26). В данном варианте крепление ступеней более сложное, но такие конструкции визуально кажутся более легкими и дают возможность полностью облицевать лестницу деревом так, что её будет невозможно отличить от деревянной.

рис. 26. Варианты устройства лестниц с деревянными ступенями по стальным косоурам

Деревянные ступени таких лестниц крепятся к стальной подставке болтами. Головки болтов утапливаются и заклеиваются деревянными пробками. Подставки под ступени могут быть самых разнообразных конструктивных решений и изготавливаться из листовой стали, уголков, коротышей труб или швеллеров.

Бетонные лестницы на видео.

Монтаж железобетонных лестниц может выполняться двумя способами: на стальных косоурах и собирая отдельные крупногабаритные ж/б-элементы. Если используется первый метод, возможны два варианта, а если второй – три. В зависимости от выбранной конструкции лестницы выполняют с фризовыми ступенями или без них, с двумя или одной, только верхней полуплощадкой.

Конструкции лестниц, состоящие из таких мелкоштучных элементов, как, например, отдельные железобетонные ступени, площадки, балки и косоуры, используют в тех помещениях, где не подходят по габаритам крупноразмерные сборные изделия. Кроме того, железобетонные лестницы возводят в частных домах, построенных по индивидуальным проектам.

Ниже подробно рассмотрены способы и особенности устройства таких конструкций.

Лестница из сборных железобетонных ступеней по металлическим косоурам

Существует два способа выполнения железобетонных лестниц по металлическим косоурам: с фризовыми ступенями и без них.

Благодаря применению фризовых ступеней лестничные площадки обретают прямоугольную форму. Верхняя и нижняя фризовые ступени становятся ее частью, поэтому ширину лестничной площадки необходимо рассчитывать с учетом ширины проступи этих ступеней. В лестницах, которые не имеют фризовых ступеней, верхняя ступень также является элементом площадки, благодаря чему она имеет Г-образную форму. Такая конструкция длиннее, чем с фризовыми ступенями. Это обусловлено тем, что в лестницу аналогичной высоты и уклона необходимо добавлять еще ступеньку.

Если этого не сделать, то толщина лестничных площадок должна быть такой же, как и высота подступенка, т. е. более 140 мм. Площадки в конструкциях железобетонных лестниц обычно производятся из монолитного бетона.

Не рекомендуется заливать их таким образом, чтобы они имели большую толщину, так как значительный объем бетона утяжелит площадку и, следовательно, потребуется дополнительное армирование, возникнет необходимость в создании мощных подплощадочных балок.

Проще всего добавить по ступеньке в лестничные марши, а площадку оставить толщиной не более 100 мм.

Для изготовления косоуров железобетонных лестниц используются двутавровые или швеллерные балки. При применении косоуров с двумя перегибами на балках следует предварительно вырезать клинья либо сделать небольшие заготовки. Балки нужно нагреть, загнуть и сварить. В месте стыковки необходимо дополнительно приварить пластину из стального листа. Это будет способствовать увеличению длины сварного шва и укреплению узла.

Для создания подплощадочных балок также используется швеллер или двутавр. На балки, которые стыкуются с косоурами, необходимо наварить коротыши из уголка, в которых должны быть просверлены монтажные отверстия под болты. Затем в ниши стен лестничной клетки следует установить балки, выровнять в горизонт по высоте проектной отметки. Балки в нишах нужно расклинить таким образом, чтобы они не упали на бок, т. е. не смогли вывернуться из плоскости установки. На данном этапе помещать балки в монолитную стену пока не следует, так как в дальнейшем, вероятно, их нужно будет переставить.

Первоначально необходимо установить нижнюю часть косоура и прикрепить к площадочной балке с помощью болта. Только после этого можно завести верхнюю часть и также прикрепить болтом. Если возникнет необходимость, то подплощадочные балки можно немного сместить по горизонтали и вертикали.

После сверки всех размеров (ширины площадок, отметок высоты и уклонов маршей) подплощадочные балки могут быть окончательно закреплены в нишах и замоноличены. Фиксация косоуров с помощью болтов носит временный характер. Она необходима только для того, чтобы сверить все параметры железобетонной лестницы и при необходимости внести исправления при установке ее элементов.

Окончательная фиксация косоура к подплощадочной балке должна осуществляться с использованием электросварки. Если есть возможность использовать одновременно и сварку и подъемный кран, то фиксацию косоура болтами можно не осуществлять, а работать на сварочных «прихватках» . Демонтировать монтажные стропы от косоура разрешено только после его надежного закрепления. Окончательное сваривание косоура и балки должно осуществляться также по периметру монтажного уголка, а не только по торцевому шву. Благодаря этому увеличится длина сварного шва и прочнее будет узловое соединение.

Марши лестниц производят из сборных железобетонных ступеней, которые могут быть двух видов: массивными сплошными или облегченными пустотелыми. Реже используют естественные камни твердых пород. Наибольшей популярностью пользуются стандартные железобетонные лестницы с наборными ступенями размерами 310 х 140, 300 х 150, 290 х 160, 280 х 170 мм. Их длина обычно составляет 1100, 1200, 1400 мм.

Значительным недостатком является большой вес таких ступеней — около 60-80 кг, поэтому для укладки потребуется напарник (хотя, по сравнению с другими вариантами ступеней, эти нетяжелые). Сборные железобетонные ступени при укладке лестницы должны располагаться снизу вверх, одна к другой, и фиксироваться за счет специальных пазов в нижней части ступени. На ее край с использованием кельмы сначала необходимо набросать цементно-песчаный раствор, затем уложить следующую ступень. В нижней части ступеней располагается закладная деталь. С её помощью железобетонные ступени лестницы привариваются к косоурам.

В дальнейшем ступени можно облицевать мраморными или гранитными проступями. В таком случае их толщина должна учитываться еще на этапе выбора высоты заливки лестничных площадок.

Далее вы узнаете об изготовлении маршей и площадок лестницы из монолитного железобетона .

Изготовление маршей и площадок лестницы из монолитного железобетона

Лестничные площадки железобетонных лестниц обычно изготавливаются непосредственно на месте строительства из монолитного материала, но также их можно собрать из готовых железобетонных плит, которые укладываются на подплощадочные балки. Площадки из монолитного бетона, как правило, нуждаются в армировании сеткой, связанной из рифленых стержней диаметром более 10 мм и шагом стержней в обоих направлениях менее 200 мм. Нижний слой бетона должен составлять 20 мм. Он необходим для защиты арматуры от коррозии. Формирование его происходит с помощью установки вертикальных хомутов.

На монолитных железобетонных лестницах с фризовыми ступенями боковое ограждение опалубки обычно не устанавливается. В качестве нее выступают стены лестничной клетки и фризовые ступени. В таком случае длина фризовых ступеней должна быть больше, чем длина рядовых. Благодаря этому они будут смыкаться, и образовывать ровную площадку, продолжающую лестничную. Нижняя палуба опалубки должна быть сделана из отдельных досок или дощатого щита, установленного между подплощадочными балками.

Верх щита опалубки должен быть выполнен заподлицо с верхом подплощадочных балок. В результате железобетонная плита будет располагаться на балках.

После возведения лестницы подплощадочные балки и косоуры рекомендуется обернуть штукатурной сеткой и оштукатурить.

Для того чтобы зафиксировать сетку, к несущим балкам лестницы и косоурам необходимо приварить Коротыши из тонкой стальной проволоки. Затем следует нанизать на них сетку, натянуть ее, а штыри загнуть на нее же. Благодаря оштукатуриванию лестницы значительно повышается ее огнестойкость.

Для того чтобы сократить расход цементнопесчаного раствора и облегчить работу, внутреннюю часть балок и косоуров (между полками двутавра или швеллера) рекомендуется предварительно заполнить кирпичом, отобранным по размеру балок. Чтобы кирпич не выпадал, его следует прикрыть, приварив арматурную сетку или закрепив ее любым другим методом.

Устройство типовой сборной лестницы из железобетонных элементов

Сборные железобетонные лестницы представляют собой несгораемые конструкции и монтируются в специальном помещении — лестничной клетке. Если есть возможность использовать крановое оборудование, то работа по их устройству железобетонной лестницы будет продвигаться быстрее.

В том случае, если сроки строительства поджимают, то рекомендуется остановить свой выбор именно на сборных лестницах из крупных железобетонных элементов.[1]

При возведении жилых зданий наибольшей популярностью пользуются типовые железобетонные лестницы с уклоном маршей 1:2. В коттеджном строительстве распространены и более крутые лестницы, уклон которых составляет 1:1,75 и 1:1,5. По сравнению с типовыми они занимают существенно меньше пространства.

Изготовление маршей железобетонной лестницы выполняется в соотвествии с ГОСТом. Возможны несколько вариантов: ЛМ — плоские марши без фризовых ступеней; ЛМФ — ребристые марши с фризовыми ступенями; ЛМП — ребристые марши, которые имеют две полуплощадки или одну верхнюю полуплощадку.

Различие плоских и ребристых лестничных маршей заключается в том, что в первых ступени изготовлены на армированной плоской плите, а у вторых — на двух армированных железобетонных балках (косоурах). Лестничные марши обоих видов являются цельными железобетонными конструкциями, ступени в которых отлиты вместе с плитой или косоурами. Ребристые лестничные марши с полуплощадками представляют собой более массивные железобетонные элементы. В них объединены и ступени, и косоуры, и лестничные полуплощадки.

Для определенного лестничного марша изготавливаются специальные лестничные площадки. Рассмотрим основные их виды и принятые обозначения:

  • 1ЛП — плоские площадки для маршей типа ЛM;
  • 2ЛП — ребристые площадки для маршей типа ЛМ;
  • ЛПФ — ребристые площадки для маршей типа ЛМФ;
  • ЛПП — ребристые конечные полуплощадки для маршей типа ЛМП.

Лестничные марши железобетонных лестниц, площадки и ступени в зависимости от направления подъема бывают двух видов: правые и левые, т. е. в направлении против и по часовой стрелке.

До начала строительства дома все железобетонные лестницы должны быть вписаны в проект и внесены в поэтажный план. Сборные железобетонные лестницы необходимо возводить в строгом соответствии с рабочими чертежами проекта, где должны быть отражены все высотные разметки, горизонтальные размеры и монтажные зазоры. Установку лестниц в доме следует производить одновременно со строительством стен.

Перед тем как приступать непосредственно к монтажу лестничных площадок и маршей, с помощью рулетки необходимо еще раз их измерить, а затем сделать деревянный шаблон, который будет полностью копировать профиль опорной части лестничного марша. После этого на стенах лестничной клетки нужно произвести разметку мест установки площадок, нанести слой раствора и закрепить площадку. Далее необходимо проверить положение установленной лестничной площадки по вертикали и согласно плану. Если возникнет необходимость в корректировке ее положения, то подправить его можно, используя монтажные ломы, или путем поднятия конструкции краном и установки заново до тех пор, пока она не встанет согласно проектному плану.

Разметка верха площадок должна быть выполнена точно, как указано в проектной документации, в противном случае лестничный марш будет расположен с перекосом или вовсе может провалиться между площадками. Для того чтобы правильно произвести сверку площадок по высоте, рекомендуется воспользоваться деревянным шаблоном.

[2]

На высоте примерно 30-40 см от места расположения марша следует плотно прижать его к стенке. Здесь также понадобится помощь еще одного-двух человек.

После этого с помощью крана необходимо установить на место сначала нижний конец марша, затем — верхний. Недочеты установки можно исправить, используя ломики, а затем разрешено-отцепить строп, замонолитить стыки между маршем и площадками цементно-песчаным раствором и установить ограждения.

Благодаря использованию типовых лестничных конструкций можно возвести двухмаршевые лестницы почти для всех стандартных высот этажей (2,7; 2,8; 3 и 3,3 м).

[3]

Для площадок 1ЛП без опорного ребра существует и другой способ монтажа, при котором этажная и междуэтажная площадки устанавливаются с опорой на стальные консольные кронштейны. Эти кронштейны, в свою очередь, должны быть жестко посажены на анкерные крепежи в стенах лестничной клетки.

При строительстве малоэтажного коттеджа сборную железобетонную лестницу рекомендуется возводить в открытой лестничной клетке (в нише). При определенной планировке здания с целью экономии пространства этажные лестничные площадки можно не устанавливать, а восхождение на лестницу и спуск с нее, возможно, устроить непосредственно с этажных плит перекрытия.

[4]

При таком варианте лестничный марш в этом случае должен опираться на несущую перемычку или железобетонную балку.

Запрещается в качестве опоры использовать плиту перекрытия. Высота установки перемычки (или балки) должна определяться таким образом, чтобы высота конечных ступеней была такой же, как и рядовых ступеней марша, т. е. должна учитываться вся толщина напольного покрытия на плитах перекрытия.

Если вход в здание устроен через лестничную клетку под первой промежуточной площадкой, то при высоте этажа в 2,8-3 м необходим монтаж цокольного марша в 3-6 ступеней, который будет вести на первую этажную площадку. В таком случае следует использовать конструкцию из наборных железобетонных ступеней, уложенных по стальным косоурам или кирпичным стенкам.

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Сахновский, К. В. Сборные и тонкостенные пространственные и большепролетные конструкции. Учебное пособие / К.В. Сахновский, Б.В. Горенштейн, В.Д. Линецкий. — Москва: Огни, 2004. — 432 c.
  2. Розанов, Н.П. Крупнопанельное домостроение / Н.П. Розанов. — М.: Стройиздат, 1982. — 224 c.
  3. Рабкин Руководство по рациональному цветовому оформлению / Рабкин, др. Е. и. — М.: Транспорт, 1980. — 956 c.
  4. Стоимостной инжиниринг на предприятиях ИСС. Методические указания. — М.: МГСУ, 2014. — 586 c.
  5. Деревянные конструкции; Государственное издательство литературы по строительству, архитектуре и строительным материалам — М., 2014. — 644 c.

Лестницы по металлическим косоурам серия

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Лестницы по металлическим косоурам серия 1.450-1 и 1.050.9-4.93

Присущая лестнице по металлическим косоурам серия обычно обозначает качество используемого при производстве материала и ее назначение, будь то для многоэтажных жилых, производственных или промышленных строений. Подобная лестница представляет собой бетонные лестницы, уложенные на металлические косоуры. Главным отличием которой, является повышенная прочность и способность выдерживать большие нагрузки, в том числе большие потоки людей и высокую массу.

Монтаж лестницы по металлическим косоурам

Общая хаактеристика

Серия 1.450-1 лестница по металлическим касоуром сборного типа. Сборка производится непосредственно на строительной площадке, при строительстве здания либо при проведении реконструкции. Для этого сначала устанавливают железные балки, которые привариваются или же прикручиваются с использованием мощных болтов к лестничным площадкам. Затем на косоуры устанавливаются уже готовые ступеньки из железобетона, внешняя отделка ступенек делается из керамической плитки. Предназначены лестницы данной серии исключительно для производственных и промышленных объектов.

Лестницы данной серии можно устанавливать как внутри зданий, так и под открытым небом. Во время производства данные лестницы подвергаются строжайшему контролю на проверку прочности, устойчивости к появлению трещин и жесткости. Благодаря высокому качеству и устойчивости к воздействию большинства агрессивных сред и любого климата, даже в экстремальных условиях срок службы данной серии лестниц по металлическим косоурам исчисляется десятками лет.

Лестницы бетонные по стальным касоурам

Изготавливаются лестницы серии 1.450-1 из цемента марки 200, поверхность каждой ступенька покрывается слоем керамической крошки, арматура, используемая в производстве, также проходит, тщательные проверки и подлежит обязательной сертификации. В зависимости от будущих условий эксплуатации и желания клиентов состав и некоторые конструктивные особенности лестницы могут меняться. Так, например ступеньки могут быть изготовлены из цветного цемента и иметь гладкую поверхность.

Обратите внимание!!! Сегодня серия 1.450-1, практически не используется, вместо нее действует серия 1.050.9-4.93, которая делится на выпуск 0, выпуск 1 и выпуск 2

Серия 1.050.9-4.93 выпуск 0,1,2

Даная серия к разработан в 1969 году Госстроем СССР, для производственных зданий нагрузка на лестницы в которых не превышает 1000 кг/м2. Выпуск 0 представляет собой совокупность материалов для проектирования. Выпуск 1 это рабочие чертежи железобетонных изделий. Выпуск 2 включает подробные чертежи всех основных элементов входящих в серию (лестниц, лестничных площадок, перил и др.).

К данной серии относятся лестницы следующих типов:

  • тип 1 – одноячеечные лестницы двух маршевые. Коммуникации в данном случае скрываются за проемами кирпичных стен. Размер марша данных лестниц бывает от 1,35 до 2,1 м
  • тип 2 – одноячеечные лестницы двух маршевые с установленными в проемах между маршами лифтами, грузоподъемность которых составляет 1000 кг. Иногда между маршами также устанавливаются подсобные помещения, длинна марша от 1,35 до 2,1 метров;
  • тип 3 – лестницы имеющие сразу три марша, также с установленными между маршами лифтами. Длинна марша от 1,2 до 2,1 метров.

Бетонные ступени для стальных лестничных косоур

Все типы лестниц данной серии изготовлены под стандарты подходящие для помещений со стандартными условиями воздушно газовой среды, однако стандарты могут изменяться в зависимости от силы возможной адгезии на будущем месте монтажа лестниц. При негативных условиях эксплуатации повышается антикоррозионная защита и увеличивается плотность бетона.
